Минометы. Артиллерия Вермахта

На вооружении рейхсвера находились два типа минометов, разработанных во время Первой мировой войны, а впоследствии модернизированных — 76-мм и 170-мм. Обе системы были нарезными дульнозарядными, но существенно ограничивало скорострельность. Ввиду применения в минометах противооткатных устройств (подобно обычным орудиям) их вес был довольно значителен. Поэтому уже в середине 30-х гг. они были изъяты из частей и заменены новыми современными минометами, построенными по схеме Стокса-Брандта (гладкоствольными дульнозарядными, без безоткатных приспособлений и с опорной плитой). Следует отметить, что в германской терминологии понятие «миномет» (Minenwerfer) использовалось лишь по отношению к старым системам, новые же образцы схемы Стокса-Брандта именовались «гранатометами» (Granatenwerfer). Но мы будем в дальнейшем пользоваться общепринятым в русскоязычной литературе термином «миномет».

Система вооружений вермахта предусматривала наличие в пехотных частях двух типов минометов — ротного и батальонного. В качестве первого был принят 50-мм миномет Granatenwerfer 36 (5 cm GrW 36), созданный фирмой «Рейнметалл». Этот образец был создан по глухой схеме — все его элементы были смонтированы на опорной плите. Заряд постоянный, а изменение дальности стрельбы в диапазоне от 60 до 520 м осуществлялось путем изменения угла возвышения ствола, длина которого составляла 9,3 калибра (465 мм).

Диапазон углов возвышения составлял от +42° до +90°. Стоил миномет всего 400 рейхсмарок.

GrW 36 имел малые размеры и вес — 14 кг. На поле боя его переносил один номер расчета за ручку на стволе. На походе миномет разбирался на две части (ствол и опорная плита) и переносился во вьюках за спиной солдата. Существовал также вариант перевозки миномета на велосипеде: ствол крепился к рулю, а опорная плита — к раме. При этом второй номер расчета на своем велосипеде перевозил два лотка с минами.

Боекомплект GrW 36 состоял из осколочных мин весом 910 г. Начальная скорость составляла всего 75 м/с, скорострельность могла достигать 25 выстр./мин. Поражающее действие таких мин в ходе войны было сочтено слишком малым, что и послужило причиной снятия 50-мм миномета с производства в 1943 г. Следует отметить, что аналогичное решение было принято по отношению к 50-мм миномету и в СССР.

Батальонный миномет калибра 81,4 мм также был разработан фирмой «Рейнметалл». Его приняли на вооружение как 8 cm schweres Granatenwerfer (8 cm sGrW 34). Это оружие выполнили по схеме мнимого треугольника: ствол и двунога составляли две стороны треугольника, третья же, связывающая опору двуноги с опорной плитой, отсутствовала — ею служила поверхность земли, на которую устанавливался миномет.

В конструктивном отношении миномет состоял из ствола с казенником, двуноги с установленными на ней механизмами (подъемным, поворотным и горизонтирования), опорной плиты прямоугольной формы и прицела RA 35. В походном положении он переносился на трех людских вьюках: ствол, опорная плита и тренога. Колесный ход отсутствовал. Вес миномета в стандартном исполнении составлял 62 кг, в варианте с применением в конструкции легких сплавов вес удалось уменьшить на 5 кг. Длина ствола составляла 1143 мм (14,1 калибров). Диапазон углов горизонтальной наводки (без перестановки двуноги) составлял 10°, вертикальной — от +45° до +90°. Максимальная начальная скорость мины составляла 174 м/с.

Благодаря наличию четырех переменных зарядов миномет имел довольно широкий диапазон дальности стрельбы — от 60 до 2400 м. Огонь велся 3,5-кг осколочно-фугасными минами.

Наряду с обычным минометом, в вермахте применялся самоходный вариант sGrW 34 на шасси полугусеничных бронетранспортеров — машин Sd.Kfz.250/7 и Sd.Kfz.251/2. Миномет при помощи несложных приспособлений крепился на полу боевого отделения, и в случае необходимости мог легко сниматься для стрельбы с грунта.

Миномет 8 cm sGrW 34 был довольно эффективным огневым средством непосредственной поддержки пехоты, но применению его в парашютных частях мешала относительно большая длина ствола и вес. Поэтому был разработан его укороченный и облегченный вариант — kz 8 cm GrW 42. Он весил всего 26 кг, а длина ствола составляла 747 мм. Боекомплект состоял из тех же 3,5-кг мин, но за счет уменьшения заряда и длины ствола максимальная дальность стрельбы сократилась более чем вдвое — до 1100 м при начальной скорости мины 110 м/с. Плохие баллистические характеристики «поставили крест» на карьере укороченного миномета — изготовив в 1943 г. 1591 экземпляр, его производство было прекращено.

Существенным упущением командования вермахта в предвоенные годы было отсутствие надлежащего внимания к минометам крупного калибра.

То есть, такие конструкции разрабатывались, но лишь как узкоцелевое средство для постановки дымовых завес — Nebelwerfer. В частности, в 1934 г. фирма «Рейнметалл» начала разработку 105-мм дымового миномета, представлявшего собой пропорционально увеличенный 81-мм миномет. Это оружие было принято на вооружение под обозначением 10 cm Nebelwerfer 35 (10 cm NbW 35) и поступало на вооружение дивизионов задымления РГК.

Как и sGrW 34, 105-мм миномет был создан по классической схеме мнимого треугольника, но при этом имел колесный ход, отделяемый при стрельбе. Оружие без колесного хода весило 105 кг, что позволяло переносить его вручную, разобрав на три части. Ствол имел длину 13 калибров (1344 мм). Диапазон углов горизонтальной наводки (без перестановки двуноги) составлял 28°, вертикальной — от +45° до +90°. Максимальная начальная скорость мины составляла 193 м/с. Штатная мина весила 7,38 кг — вдвое меньше, чем мина советского 120-мм миномета. Максимальная дальность стрельбы также была гораздо ниже — 3025 м.

Попытки увеличить дальность стрельбы привели к созданию «Рейнметаллом» нового образца 105-мм миномета -

10 cm NbW 40. В отличие от предыдущих образцов, это оружие было создано по схеме не мнимого, а реального треугольника. Кроме того, NbW 40 был казнозарядным, а также имел присущие классической пушке противооткатные устройства — тормоз отката и накатник. Колесный ход выполнили неотделяемым при стрельбе.

Длина ствола была увеличена до 17,7 калибров (1858 мм). Диапазон углов горизонтальной наводки составлял 14°, вертикальной — от +45° до +84°. В боекомплект включили дымовую мину весом 8,9 кг и осколочно-фугасную, весившую 8,65 кг. Начальная скорость мины достигала 310 м/с, а максимальную дальность стрельбы увеличили вдвое по сравнению с NbW 35 — до 6350 м. Но при этом миномет весил в боевом положении 800 кг! Вполне понятно, что настолько громоздкое оружие не годилось для непосредственной поддержки пехоты. Поэтому производство NbW 40 ограничили относительно небольшой партией — 317 единиц.

Отсутствие на вооружении вермахта массового тяжелого миномета и успешное применение противником — Красной армией — 120-мм полковых минометов, подтолкнули германское военно-политическое руководство к идее скопировать удачную конструкцию полкового миномета обр. 1938 г. Такие минометы, захваченные в качестве трофеев, применялись вермахтом под обозначением GrW 378(r), а при оккупации Харькова на одном из предриятий был обнаружен полный комплект конструкторской документации на миномет. Производство минометов 12 cm GrW 42, представлявших собой несколько усовершенствованную копию миномета обр. 1938 г., было налажено на фирме «Эрсте Брюннер Машиненфабрик» в г. Брюнн. Первая партия из 76 единиц была передана в войска в январе 1943 г.

Копируя удачный советский образец, германские специалисты все же внесли в него ряд усовершенствований. Не отличаясь от прототипа ни по внешнему виду, ни по габаритным размерам, GrW 42 был несколько легче, а максимальная дальность стрельбы составляла 6050 м против 5700 м у полкового миномета обр. 1938 г.

Миномет был создан по классической схеме мнимого треугольника и состоял из ствола, опорной плиты и двуноги. На двуноге крепились подъемный, поворотный и горизонтирующий механизмы, а также амортизирующие устройства и прицельные приспособления. В боевом положении миномет весил 285 кг. На марше миномет перевозился на колесном ходу и в походном положении весил 560 кг. При применении конной тяги колесный ход прицеплялся к передку с боекомплектом, при мехтяге — непосредственно к тягачу.

Длина ствола GrW 42 составляла 15,5 калибров (1865 мм.) Диапазон углов горизонтальной наводки (без перестановки двуноги) составлял 17°, вертикальной — от +45° до +84°. Максимальная начальная скорость мины составляла 283 м/с. Осколочно-фугасная мина германской разработки с десятиперым стабилизатором весила 15,6 кг, но из миномета можно было вести огонь и минами советского образца ОФ-843 — были даже разработаны соответствующие таблицы стрельбы.

Предпринимались попытки создать и минометы более крупного калибра. Работы в этом направлении велись, главным образом, фирмой «Шкода». В частности, в 1943 г. было изготовлено три опытных экземпляра 150-мм миномета 15 cm GrW 43 (фирменное обозначение В 17). Это оружие повторяло в основном конструкцию полкового миномета обр. 1938 г. — за исключением, разумеется, увеличенного калибра. Также некоторые изменения внесли в конструкцию двуноги. Оружие прошло испытания, но максимальная дальность стрельбы, составлявшая 5000 м, была сочтена недостаточной, и на вооружение миномет не приняли.

Для артиллерии РГК «Шкода» разрабатывала 220-мм миномет В 14. После представления проекта Управлению вооружений, его специалисты рекомендовали уменьшить калибр до стандартного в германской артиллерии 210 мм. В таком варианте опытные образцы миномета под обозначением G 69 прошли испытания, и оружие было принято на вооружение под индексом 21 cm GrW 69.

GrW 69 имел длину ствола 14,2 калибра (3000 мм) и весил 2800 кг. Стрельба велась с неотделяемого колесного хода. В боекомплект входили два типа осколочно-фугасных мин — легкая (85 кг) и тяжелая (110 кг). Максимальная дальность стрельбы составляла, соответственно, 6300 и 5190 м.

В конце 1944 г. была изготовлена партия из 33-х минометов GrW 69. 27 единиц передали 410-му фольксартиллерийскому корпусу, из которого уже в декабре 1944 г. пришел рапорт о том, что 210-мм минометы непригодны к боевому применению. Тем не менее, производство GrW 69 продолжили, выпустив в первые месяцы 1945 г. ещё около сотни таких минометов.

Ещё более тяжелыми образцами разработки «Шкода» стали 305-мм и 420-мм минометы, весившие в боевом положении, соотвественно, 9,3 и 16 т. Вес мин составлял 160 и 400 кг, а максимальная дальность стрельбы в обеих вариантах — 10 000 м. К апрелю 1945 г. были готовы лишь опытные образцы этих минометов. Фирма продолжала работы по их совершенствованию и в послевоенные годы. В частности, 420-мм минономет пытались продать в СССР, но советская сторона не проявила к нему интереса.

Производство минометов в Германии

Наряду с минометами германского производства, вермахт довольно широко применял и трофейное оружие. В группе ротных минометов отметим следующие образцы:

4,6 cm GrW 36(p) — польские 46-мм минометы обр. 1932 и 1936 гг. системы инженера Вернера. Характерной чертой миномета было отсутствие подъемного механизма

— огонь велся при фиксированном угле возвышения 45°, а дальность стрельбы в пределах 100–800 м регулировалась посредством газоотводного крана. Оружие весило 12,6 кг, а мина — 760 г. Вермахт захватил 855 таких минометов, часть из которых была передана союзникам, а часть — поступила на вооружение частей второй линии.

4,5 cm GrW 176(i) — итальянский 45-мм миномет системы «Бриксия». Монтировался на треноге и обладал очень широким диапазоном углов вертикальной наводки — от +10° до +90°. Но поражающее действие мины весом менее 0,5 кг было мизерным.

5 cm GrW 201(b) — бельгийский 50-мм миномет DTB. Очень легкое оружие (вес в боевом положении — 7,7 кг). Длина ствола составляла всего 4 калибра. Максимальная дальность стрельбы 600-г гранатой — 585 м. Вермахтом применялся ограниченно, главным образом — в оккупационных частях на территории Бельгии.

5 cm GrW 203(f) — французский 50-мм миномет обр. 1937 г. фирмы «Стокс-Брандт». Огонь велся при фиксированном угле возвышения 45°. Максимальная дальность стрельбы 435-г миной составляла всего 460 м.

6 cm GrW 225(f) — французский 60-мм миномет обр. 1935 г. фирмы «Стокс-Брандт». Наиболее совершенное и мощное оружие в своем классе — достаточно отметить, что этот образец был принят на вооружение американской армии под индексом М1, а его усовершенствованный вариант М19 состоит на вооружении и в настоящее время. Вес в боевом положении 17,8 кг, длина ствола — 724 мм. В боекомплект входили две мины — легкая (1,3 кг) и тяжелая (2,2 кг). Максимальная дальность стрельбы — соответственно, 1700 и 950 м. Вермахтом захвачено большое количество — по некоторым оценкам, до 5 тыс. таких минометов.

5 cm GrW 203/1(r) и GrW 203/3(r) — советские 50-мм ротные минометы обр. 1938 и 1940 гг. Различались длиной ствола (780 и 630 мм) и весом — соответственно, 15,35 и 9,3 кг в боевом положении. Механизм вертикальной наводки имел три фиксированных угла возвышения — 45°, 75° и 82°. Максимальная дальность стрельбы 900-г миной при этих углах составляла 800, 400 и 100 м, а более точное регулирование дальности осуществлялось посредством газоотводного крана.

В группе батальонных минометов преобладали 81,4мм минометы системы «Стокс-Брандт». В частности, практически идентичными были следующие модели:

8.14 cm GrW 278(f) — исходная французская модель, принятая на вооружение во Франции как обр. 27/31.

8.14 cm GrW 270(j) — югославский вариант, модель М 31/38.

8.14 cm GrW 275(d) — датская модификация.

8.14 cm GrW 286(h) — голландский вариант.

8.14 cm GrW 31(p) — польский миномет обр. 1931 г. Была захвачена 201 единица.

8.14 cm GrW 33(ц) — австрийский миномет обр. 1933 г. Вермахтом использовалось около 250 единиц.

Все перечисленные модели имели ствол длиной 15,6 калибров (1267,5 мм). Вес в боевом положении составлял около 60 кг. Диапазон углов горизонтальной наводки (без перестановки двуноги) составлял 12°, вертикальной — от +45° до +85°. Характерной чертой было наличие в боекомплекте двух осколочно-фугасных мин — легкой (3,25 кг) и тяжелой (6,5 кг). Максимальная дальность стрельбы составляла для легкой мины 2850 м, для тяжелой — 1200 м.

Часть минометов GrW 278(f) применялись в самоходном варианте. В частности, некоторое количество самоходных минометов было построено на шасси легкого разведывательного танка «Рено» AMR 35. При этом башня снималась, а на её месте монтировали открытую сверху неподвижную рубку с установленным в ней минометов. Другой вариант самоходки, созданный в 1943 г., был довольно необычен: на шасси полугусеничного тягача «Сомуа» установили раму, на которой в два ряда смонтировали 20 стволов минометов. Механизм вертикального наведения отсутствовал, огонь велся при фиксированном угле возвышения 60°. Таике установки, изготовленняе в нескольких вариантах, поступили в 125-й и 192-й панцергренадерские полки 21-й ТД, дислоцированной во Франции.

Несколько модифицированными по сравнению с исходным французским вариантом были следующие образцы:

8 cm GrW 36(t) — чешский миномет обр. 36, производившийся фирмой «Шкода» (фирменное обозначение В 5). Длина ствола 14 калибров, дальность стрельбы легкой миной — 3400 м, тяжелой — 1200 м. Вермахт получил 514 таких минометов в 1939 г., ещё 49 единиц было сдано фирмой «Шкода» в 1940 г.

8.1 cm GrW 276(i) — итальянский миномет обр. 35 производства фирмы ОТО. Длина ствола 14,2 калибра, дальность стрельбы легкой миной — 3500 м, тяжелой — 1500 м.

8.2 cm GrW 274/1(r), GrW 274/2(r) и GrW 274/3(r) — советские 82-мм батальонные минометы обр. 1936 г., 1937 г. и 1941 г. Длина ствола во всех трех вариантах 16 калибров, вес мины 3,4 кг. Вес миномета последовательно снижался в каждой из модификаций с 62 кг до 56 кг и до 47,5 кг. Баллистические характеристики были одинаковы для всех трех вариантов — дальность стрельбы составляла 3100 м.

Среди более тяжелых минометов, кроме уже упоминавшегося советского 120-мм миномета обр. 1938 г. в вермахте применялся в незначительном количестве советский же 107-мм горный полковой миномет обр. 1938 г., применявшийся под обозначением 10,7 cm GebGrW 328(r). Это орудие весом в боевом положении 160 кг могло транспортироваться как на колемном ходу, так и в разобранном состоянии на трех конских вьюках. Длина ствола составляла 14,6 калибров (1570 мм). Мина весила вдвое меньше, чем у 120-мм миномета — 8 кг, но дальность стрельбы была сравнимой и составляла 6100 м.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Про артиллерию Вермахта (миномёты) | Блог Кирилла Шишкина

Если брать наш военный кинематограф, то почему-то более всего в нём обделены миномёты. Кто сходу вспомнить сцены из военных фильмов о Второй Мировой, где показаны миномёты? Иногда их показывают в составе колонн, когда миномётный расчёт несет батальонный миномёт в разобранном виде. А чтобы в действии?

Вот вроде в фильме «Батальоны просят огня» мелькает позиция миномётчиков, а больше и не припомню. И это при том, что в отличие от всех других образцов вооружения и техники Второй Мировой войны, миномёты легче всего было бы найти для съёмок — и миномётов военного времени найти легко, да и современные миномёты не так сильно внешне отличаются, чтобы резко в глаза бросалось. Тем более, что роль миномётов в войне была огромна. Но их незаслуженно забывают.

Впрочем, мы же не про кино, а про немецкие миномёты времён Второй Мировой, без которых, немецкой пехоте не удалось бы одерживать своих побед. Как я уже писал ранее, миномёт оружие очень эффективное, но сложное, особенно в те времена, и чтобы он стал грозным оружием, нужны очень опытные расчёты. И у немцев они были.

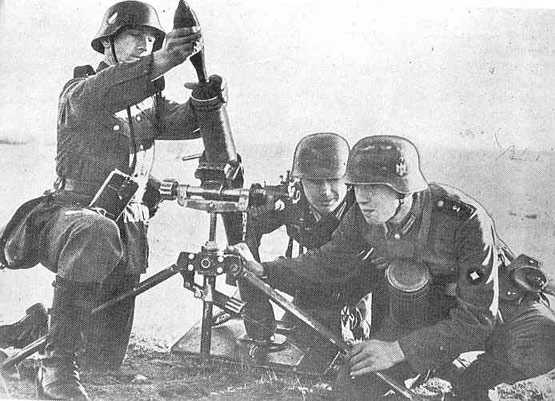

Если говорить про конкретные типы и модели, то начать, конечно, стоит с   8-cm s.G.W.34 (8-cm Schwerer Granatwerfer 34). Как видно из названия он именовался тяжелым, но это было недолго и уже в начале Второй Мировой приставка «тяжелый» из названия исчезла. Говорить что-то о его конструкции нет смысла, поскольку подобные миномёты имелись во всех странах мира, и по сути представляли собой копию французского миномёта 81mm mortier Mle 1927/1931 Stokes-Brandt, представлявшего собой усовершенствованный английский трехдюймовый миномёт системы Стокса, созданный еще в Первую Мировую. Стокс придумал конструкцию, а французский инженер Эдгар Брандт усовершенствовал и разработал боеприпас. После чего эту конструкцию использовали во всем мире, либо покупая миномет у французов, либо его копируя. Все миномёты подобного типа имели примерно одинаковую конструкцию, да ещё и почти все один калибр и боеприпасы. Отвлекаясь от Германии, скажу, что есть такой забавный казус, который допускали и допускают многие, кто пишет про английскую армию и её миномёты. Дело в том, что в английской армии этот миномёт называется «трехдюймовым» Ordnance ML 3 inch mortar. Многие авторы справочников, не задумываясь особо, решили, что указан калибр и писали, что этот миномёт имеет калибр три дюйма, то есть 76.2 мм.  На самом деле, как это часто бывает, в названии миномёта просто округлили, а реальный калибр был так же как у всех прочих аналогичных миномётов 3.2 дюйма, то есть 81.3 мм. Именно этот калибр был у миномёта Стокса в Первую Мировую и он же остался и у всех прочих миномётов.

8-cm s.G.W.34

Немецкий миномёт, так же как и в большинстве других армий, предназначался для усиления батальона, в пехотном батальоне полагалось иметь по шесть таких миномётов. Правда, к концу войны немцы переведут этот миномёт на ротный уровень.

Кроме батальонных миномётов очень большую роль в Вермахте сыграли легкие миномёты 5 cm leGrW 36 (5cm leichter Granatenwerfer 36). Его точный калибр найти сложно,

nwtele.ru

Минометы. «Бог войны Третьего рейха»



5-см минометы

Ротный 5-см миномет G.W.36 был создан в 1936 г. фирмой «Рейнметалл». Основное назначение миномета — поражение открыто расположенной живой силы противника.

Миномет создан по глухой схеме — все его части размещены на опорной плите. Заряд миномета постоянный. Изменение дальности стрельбы миномета от 60 до 520 м производилось изменением угла возвышения ствола.

Миномет очень компактен, на поле боя один номер расчета переносил его в собранном виде за рукоятку на стволе. На походе миномет разбирался на две части — ствол и опорную плиту — и переносился во вьюках за спиной солдата. Предусмотрена была также перевозка миномета на обычном велосипеде. При этом ствол миномета крепился на руле, а опорная плита — на раме велосипеда. Два лотка с минами крепились на раме другого велосипеда.

В боекомплект миномета входила только одна 910-граммовая осколочная мина. Мина эта подходила к советским 50-мм минометам, и в ходе войны наши минометы довольно часто вели огонь трофейными минами. (Данные миномета 5 cm G.W.36 приведены в Приложении «Минометы».)

В пехотных дивизиях первой волны в каждой роте имелось по три 5-см миномета. Кроме того, три 5-см миномета имелось в самокатном эскадроне. Итого в дивизии имелось 84 миномета 5 cm G.W.36.

К 1 сентября 1939 г. в вермахте имелось 5914 минометов 5 cm G.W.36 и 3,672 млн. тяжелых мин к ним. Производство 5-см минометов (табл. 38) было весьма дешево, стоимость одного миномета составляла 400 RM.

Таблица 38

Производство 5-см минометов 5 cm G.W.36 в годы войны (шт.)

1939 г. 1940 г. 1941 г. 1942 г. 1943 г.
Количество минометов 1630 6622 5815 8775 3000

Из-за слабого осколочного действия 5-см мин производство этих минометов в 1943 г. было прекращено. К 1 марта 1945 г. в войсках оставалось 3953 5-см минометов.

Кроме того, на вооружении германской армии было небольшое количество 5-см крепостных автоматических минометов М 19 (у немцев они числились как гранатометы). Миномет М 19 устанавливался в трех различных бронекупольных установках, самая маленькая весила 59,5 т, а самая большая имела диаметр 3,5 м и весила 166 т. Сам миномет весил 220 кг. Питание миномета магазинное, в магазине 6 мин. Дальность стрельбы от 20 до 620 м. Стрельба из автоматического миномета велась миной от ротного миномета. Разница была в том, что часть мин имела малый заряд, не используемый в ротном миномете. Расчет миномета 3 человека. (Данные 5-см миномета М 19 приведены в Приложении «Минометы».)

Первоначально было заказано 880 минометов М 19, позже заказ сократили до 168, но фактически к 1 сентября 1939 г. было изготовлено 37 минометов. В ноябре 1939 г. производство М 19 возобновилось, и было выпущено еще 98 минометов. На этом их производство окончательно прекратилось.

Немцы использовали и захваченные на линии Мажино французские 5-см казематные минометы 210 (f). Вес миномета составлял 11 кг, длина трубы — 450 мм. Мина весом 0,95 кг при начальной скорости 120 м/с имела максимальную дальность 1075 м.

В вермахте использовался и ряд трофейных полевых легких минометов. Среди них был оригинальный 50-мм бельгийский миномет 5 cm Gr.W.201(b). (По мнению автора, его более уместно отнести к гранатометам) Он был установлен на треноге. Вес бельгийского миномета без мины всего 7,8 кг, а длина ствола 188 мм. Мина весом 0,6 кг при начальной скорости 75 м/с имела дальность стрельбы 585 м. Немцы считали конструкцию миномета неудачной, но тем не менее использовали миномет в боях.

Не менее интересную конструкцию представляли собой польские 46-мм минометы обр. 1932 г. и 1936 г. конструкции инженера Вернера. 46-мм миномет был создан по жесткой схеме (т. е. без амортизаторов) мнимого треугольника. Казенник ствола переходил сразу в мощный сошник. Длина ствола миномета составляла 396 мм. Миномет не имел ни подъемного, ни поворотного устройства. Стрельба велась под жестко фиксированным углом 45°. Благодаря такой конструкции вес миномета составлял всего 12,6 кг, и миномет легко переносился на поле боя одним номером прислуги. Дальность стрельбы менялась за счет регулирования давления в канале миномета с помощью газоотводного крана. При этом дальность стрельбы миной весом 0,76 кг менялась от 100 до 800 м. Максимальная начальная скорость мины составляла 95 м/с. Скорострельность 15 выстрелов в минуту. Расчет 2 человека.

Немцам удалось захватить 855 польских 46-мм минометов обр. 1932 г. и 1936 г. Разница между этими образцами была незначительна, и немцы назвали оба миномета 4,6 cm Gr.W.36(p). Часть минометов немцы отправили в свои части второго эшелона, а часть передали союзникам.

Во Франции немцы захватили значительное число французских 50-мм и 60-мм минометов. 50-мм миномет обр. 1937 г. получил германское обозначение 5 cm Gr.W.203(f), а 60-мм миномет — 6 cm Gr.W.225(f).

Из пяти тысяч 60-мм минометов, которыми был оснащена французская армия, подавляющее большинство досталось немцам. При длине ствола 724 мм мина весом 1,3 кг при начальной скорости 198 м/с летела на дальность от 80 до 1700 м. Вес 60-мм миномета 19,6 кг.

В 1941―1942 гг. немцы захватили на Восточном фронте несколько тысяч советских 50-мм минометов. Используя в вермахте 50-мм ротный миномет обр. 1938 г., немцы именовали его 5 cm Gr.W.205/3(r).

8-см минометы

Основным батальонным минометом в вермахте был 8-см миномет обр. 34 [19]Фактический калибр — 81,4 мм.
. Намцы называли его тяжелым гранатометом обр. 34 (Schwere Granatwerfer 34), или 8 cm s.Gr.W.34.

8-см миномет обр. 34 был создан фирмой «Рейнметалл» в 1932 г. по типу миномета Стокса — Брандта. Они имел схему мнимого треугольника — ствол и двунога составляли две стороны треугольника, а третья сторона, связывающая опору двуноги с опорной плитой, отсутствовала, то есть была мнимой. Характерным внешним отличием 8-см миномета обр. 34 от советского 82-мм миномета была прямоугольная, а не круглая опорная плита.

Изменение дальности стрельбы миномета производилось грубо — подбором заряда от № 1 до № 4, и более точно — изменением угла возвышения. Дальность стрельбы 3,5-килограммовой миной составляла от 60 до 2400 м.

Интересно, что 8-см германскими минами можно было стрелять из советских 82-мм минометов. Для этого ГАУ составило даже специальные таблицы стрельбы. Но из 8-см немецких минометов стрелять советскими минами было невозмо

litresp.ru

Про артиллерию Вермахта (миномёты) | Блог Кирилла Шишкина

для использования химических боеприпасов, а вот фугасное действие их мин было слабое, даже уступало 8-см миномётам. Поэтому они очень быстро сошли, так как химическая война не началась, да и в любом случае, появились более эффективные средства для химической атаки в лице реактивной артиллерии.

10 cm Nebelwerfer 35

10 cm Nebelwerfer 40

Немцы создавали и более мощные минометы 15-cm Granatwerfer 43 и 21-cm Werfer 69 , и даже сверхмощные 30.5 cm s.Gr.W. и 42 cm s.Gr.W. , но вторые так и остались в виде опытных образцов, а первые были выпущены в малых количествах и не оказали серьезного влияния на ход боевых действий.

15-cm Granatwerfer 43

21-cm Werfer 69

Если уж говорить про проекты огромных минометов, то был и проект 85-см миномета, который должен был стрелять миной массой в 2.2 тонны на 220 км.

А если поговорить про экзотику, то на вооружении Вермахта имелись 20-cm leichte Ladungswerfer и 38-cm Ladungswerfer стрелявший надкалиберной миной. Они предназначались для саперных частей и должны были в первую очередь для уничтожения заграждений и легких полевых сооружений. Но широкого распространения не получили, и хотя в штатах саперных батальонов Вермахта полагалось иметь два таких миномёта,  обычно вместо них использовали 8-cm s.G.W.34.

20-cm leichte Ladungswerfer

Ещё к экзотике можно отнести специальный миномет для пропаганды 73-mm Propaganda Werfer 41 , способный выбрасывать 200-250 листовок на дальность более 3 км.

Вот, пожалуй, и всё, что хотелось рассказать про немецкие миномёты, хотя, может я ещё и вернусь к этой теме.
