Патроны типа ПТ и ПН
Патроны типа ПТ и ПН
Патроны типа ПТ и ПН заменяемые элементы высоковольтных предохранителей ПКТ и ПКН. Патроны ПТ являются токоограничивающими и предназначены для защиты силовых трансформаторов, воздушных и кабельных линий на номинальное напряжение от 3 до 35 кВ.
Расшифровка условного обозначения патрона ПТ 1.1, в качесте примера приведена для патрона ПТ 1.1-10-16-20 У1:
«П» — предохранитель;
«Т» — для силовых трансформаторов (;
«1» — однополюсный, с указателем срабатывания;
«1» — конструктивное исполнение контакта;
«10» — нминальное напряжение в киловольтах;
«16» — номинальный ток предохранителя в амперах;
«20» — номинальный ток отлючения в килоамперах;
«У» — климатическое исполнение;
«1» — категория размещения.
Патроны типа ПТ и ПН заменяемые элементы высоковольтных предохранителей ПКТ и ПКН. Патроны ПТ являются токоограничивающими и предназначены для защиты силовых трансформаторов, воздушных и кабельных линий на номинальное напряжение от 3 до 35 кВ.
Расшифровка условного обозначения патрона ПТ 1.1, в качесте примера приведена для патрона ПТ 1.1-10-16-20 У1:
«П» — предохранитель;
«Т» — для силовых трансформаторов (;
«1» — однополюсный, с указателем срабатывания;
«1» — конструктивное исполнение контакта;
«10» — нминальное напряжение в киловольтах;
«16» — номинальный ток предохранителя в амперах;
«20» — номинальный ток отлючения в килоамперах;
«У» — климатическое исполнение;
«1» — категория размещения.
fsk-nsk.ru
Патрон ПТ-1.2-6 кВ — Кореневский завод низковольтной аппаратуры
Опросный лист
Предназначены для использования в трёхфазных сетях переменного тока напряжением 6 кВ частотой 50 Гц, 60 Гц для защиты силовых трансформаторов, воздушных и кабельных линий, трансформаторов напряжения от сверхтоков при перегрузках и коротких замыканиях.

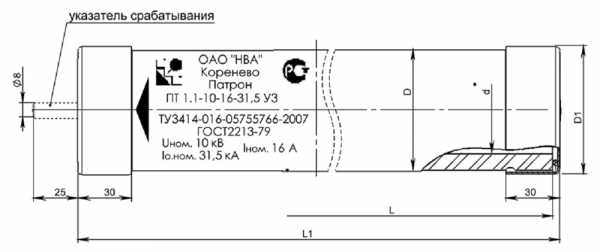

Общая информация Габаритные размеры Дополнительная информация Сертификаты| Артикул | Наименование | Масса, кг (нетто/брутто) | Размер упаковки, мм | |
| 009306032201 | Патрон ПТ 1.2-6-31,5-31,5У3 | 2,4/2,6 | 88х378х83 V=0,0027 м3 | 1 |
| 009306040202 | Патрон ПТ 1.2-6-40-31,5У3 | |||
| 009306050202 | Патрон ПТ 1.2-6-50-31,5У3 | |||
| 009306080206 | Патрон ПТ 1.2-6-80-40У3 |
| Типоисполнение патрона | Номинальное напряжение, Uном., кВ | Номинальный ток, Iном., А | Номинальный ток отключения, Iоткл., кА | Размеры патрона, мм |
| ПТ 1.2 | 6 У3 | 31,5; 40; 50 | 31,5 | L=360, Ø72 |
| 6 У1 | 80 | 40 |
| Типоисполнение | U ном., кВ | Размеры, мм | Размер трубки, мм | Размеры, мм | ||||
| L1 | H | D1 | D | d | L | |||
| ПТ 1.2 | 6 У1, У3 | 360 | — | 72 | 68 | 50 | 350 | 2,4 |
| 10 У1, У3 | 460 | 450 | 3 | |||||
| 35 У1, У3 | 664 | 650 | 4,2 | |||||
Времятоковые характеристики плавления и характеристики предельно допустимых перегрузок предохранителей на номинальные токи 2-315А, номинальное напряжение 6кВ
График работы ударного устройства предохранителей серии ПКТ
www.nva-korenevo.ru
Патрон ПТ-1.3-6 кВ — Кореневский завод низковольтной аппаратуры
Опросный лист
Предназначены для использования в трёхфазных сетях переменного тока напряжением 6 кВ частотой 50 Гц, 60 Гц для защиты силовых трансформаторов, воздушных и кабельных линий, трансформаторов напряжения от сверхтоков при перегрузках и коротких замыканиях.
Общая информация Габаритные размеры Дополнительная информация Сертификаты| Артикул | Масса, кг (нетто/брутто) | Размер упаковки, мм | Кратность упаковки, шт | |
| 009306080301 | Патрон ПТ 1.3-6-80-31,5У3 | 4,88/5,0 | 153х378х83 V=0.0048 м3 | 1 |
| 009306100301 | Патрон ПТ 1.3-6-100-31,5У3 | |||
| 009306160301 | Патрон ПТ 1.3-6-160-20У3 |
| Типоисполнение патрона | Номинальное напряжение, Uном., кВ | Номинальный ток, Iном., А | Номинальный ток отключения, I откл., кА | Размеры патрона, мм |
| ПТ 1.3 | 6 У3 | 80; 100 | 31,5 | L=360, Ø72 |
| 6 У1 | 160 | 20 |
| Типоисполнение | U ном., кВ | Размеры, мм | Размер трубки, мм | Размеры, мм | ||||
| L1 | H | D1 | D | d | ||||
| ПТ 1.3 | 6 У1, У3 | 360 | 145 | 72 | 68 | 50 | 350 | 4,7 |
| 10 У1, У3 | 460 | 450 | 5,9 | |||||
| 35 У1, У3 | 664 | 650 | 8,3 | |||||
Времятоковые характеристики плавления и характеристики предельно допустимых перегрузок предохранителей на номинальные токи 2-315А, номинальное напряжение 6кВ
График работы ударного устройства предохранителей серии ПКТ
www.nva-korenevo.ru
Патрон ПТ
Конструкция высоковольтных патронов ПТ и принцип действия
Патрон представляет собой трубку, которая изготавливается из высокопрочного электротехнического фарфора. Внутри трубки находится плавкая вставка, окруженная дугогасительной средой. Вставка плавится при прохождении через нее токов перегрузки или высокого напряжения, и цепь размыкается. Однако сразу же после расплавления вставки возникает электрическая дуга, которая должна быть оперативно погашена. Именно поэтому вставка находится в дугогасительной среде, которая представляет собой кварцевый песок высокой очистки. Возникающая дуга не может повредить прочный электротехнический фарфор, поэтому высоковольтные патроны ПТ пожаробезопасны.
Расшифровка условного обозначения высоковольтных патронов ПТ 1.1, ПТ 1.2, ПТ 1.3 и ПТ 1.4 в качестве примера приведена для патрона ПТ 1.1-10-20-31,5У3:
П — предохранитель;
Т — для силовых трансформаторов;
1 — однополюсный, с указателем срабатывания;
.1 — конструктивное исполнение контакта;
10 — номинальное напряжение в киловольтах;
20 — номинальный ток предохранителя в амперах;
31,5 — номинальный ток отключения в килоамперах;
У- климатическое исполнение;
3 — категория размещения
Условия эксплуатации высоковольтных патронов ПТ
Для нормального функционирования сменных высоковольтных патронов ПТ следует соблюдать ряд следующих условий:
- температура среды, в которой находится высоковольтный патрон ПТ, составляет от минус 60оС до плюс 45оС;
- патрон желательно использовать на высоте, которая не превышает 1000 метров над уровнем моря;
- патрон следует защищать от ударов и сотрясений, которые могут привести к повреждению фарфорового корпуса.
Сфера эксплуатации высоковольтных патронов ПТ
Высоковольтные патроны ПТ используются в силовых трансформаторах, установленных в промышленных и городских сетях напряжением от 3 до 35 кВ. Если в трансформаторе сработал предохранитель с патроном ПТ, то определить это можно будет по специальному указателю, который выдвигается наружу.
Срок эксплуатации высоковольтных патронов ПТ
Срок эксплуатации высоковольтных патронов ПТ может доходить до 25 и более лет, если, конечно, предохранитель не срабатывает. Долгий срок использования обусловлен высоким качеством материалов, из которых выполняется патрон ПТ.
systema21.ru
Патрон ПТ-1.3-10 кВ — Кореневский завод низковольтной аппаратуры
Опросный лист
Предназначены для использования в трёхфазных сетях переменного тока напряжением 6 кВ частотой 50 Гц, 60 Гц для защиты силовых трансформаторов, воздушных и кабельных линий, трансформаторов напряжения от сверхтоков при перегрузках и коротких замыканиях.
Общая информация Габаритные размеры Дополнительная информация Сертификаты| Артикул | Наименование | Масса, кг (нетто/брутто) | Размер упаковки, мм | Кратность упаковки, шт |
| 009310050301 | Патрон ПТ 1.3-10-50-31,5У3 | 5,8/6,1 | 153х478х83 V=0,006 м3 | 1 |
| 009310080301 | Патрон ПТ 1.3-10-80-20У3 | |||
| 009310100301 | Патрон ПТ 1.3-10-100-12,5У3 |
| Типоисполнение патрона | Номинальное напряжение, Uном., кВ | Номинальный ток, Iном., А | Номинальный ток отключения, Iоткл., кА | Размеры патрона, мм |
| ПТ 1.3 | 10 У3, У1 | 50 | 31,5 | L=460, Ø72 |
| 80 | 20 | |||
| 100 | 12,5 |
| Типоисполнение | U ном., кВ | Размеры, мм | Размер трубки, мм | Размеры, мм | ||||
| L1 | H | D1 | D | d | L | |||
| ПТ 1.3 | 6 У1, У3 | 360 | 145 | 72 | 68 | 50 | 350 | 4,7 |
| 10 У1, У3 | 460 | 450 | 5,9 | |||||
| 35 У1, У3 | 664 | 650 | 8,3 | |||||
Времятоковые характеристики плавления и характеристики предельно допустимых перегрузок предохранителей на номинальные токи 2-315А, номинальное напряжение 6кВ
График работы ударного устройства предохранителей серии ПКТ
www.nva-korenevo.ru
Патроны ПТ и предохранители ПКТ
Электрические характеристики и габаритные размеры патронов
| Предохранители и патроны предназначены для защиты трансформаторов, кабельных
и воздушных линий, а также трансформаторов напряжения в сетях трехфазного
переменного тока частоты 50 и 60 Гц с номинальным напряжением от 3 до 35
кВ. Предохранители (ПКТ) и патроны (ПТ) предназначены для эксплуатации в районах с умеренным климатом, в условиях предусмотренных для климатического исполнения «У» категории размещения 1 (вид исполнения УI), с умеренным и холодным климатом для климатического исполнения УХЛ категории размещения 3 (вид исполнения УХЛЗ), и удовлетворяют требованием ГОСТ 15150-69 и ГОСТ 15543-70, в части воздействия климатических факторов внешней среды. Патроны предохранителей (ПКТ) изготавливаются из фарфоровой трубы, колпака латунного, медного луженого плавкого элемента и кварцевого наполнителя. Высоковольтные предохранителиВысоковольтные предохранители ПКТ являются токоограничивающими и предназначены для защиты силовых трансформаторов, воздушных и кабельных линий на номинальное напряжение от 3 до 35 кВ. Предохранители ПКТ это комплект, состоящий из: патрона ПТ, двух опорных изоляторов и двух контактов. |
| Типоисполнение патрона | Uном., кВ | Iном., А | Iоткл., кА | Длина патрона, мм | Диаметр колпака, мм |
| ПТ 1.1 | 10 | 2;3,2;5;8;10; 16;20;31,5 | 12,5;31.5 | 412 | 55 |
| ПТ 1.1 | 6 | 2;3,2;5;8;10; 16;20;31,5 | 20;40 | 312 | 55 |
| ПТ 1.2 | 10 | 31,5;40;50 | 12,5;31.5 | 464 | 72 |
| ПТ 1.2 | 6 | 31,5;40;50;80 | 31,5;20 | 364 | 72 |
| ПТ 1.3 | 10 | 80;100 | 12,5;20;31.5 | 464 | 72 |
| ПТ 1.3 | 6 | 80;100;160; | 20;31.5 | 364 | 72 |
| ПТ 1.4 | 10 | 100;160;200 | 12,5;20;31.5 | 464 | 72 |
| ПТ 1.4 | 6 | 160;200;315 | 20;31.5 | 364 | 72 |
| ПН-0.1 | 6;10 | — | — | 212 | 55 |
Версия для печати
www.vlk-nn.ru
Марка | Класс напряжения, кВ | Номинальный ток, А | Диаметр | Длина |
Патрон ПТ 1.1-10-2-12,5 У3 | 10 | 2 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-2-20 У1 | 10 | 2 | 55 мм | 424 мм |
Патрон ПТ 1.1-10-2-31,5 У3 | 10 | 2 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-3,2-12,5 У3 | 10 | 3,2 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-3,2-20 У1 | 10 | 3,2 | 55 мм | 424 мм |
Патрон ПТ 1.1-10-3,2-31,5 У3 | 10 | 3,2 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-5-12,5 У3 | 10 | 5 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-5-20 У1 | 10 | 5 | 55 мм | 424 мм |
Патрон ПТ 1.1-10-5-31,5 У3 | 10 | 5 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-8-12,5 У3 | 10 | 8 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-8-20 У1 | 10 | 8 | 55 мм | 424 мм |
Патрон ПТ 1.1-10-8-31,5 У3 | 10 | 8 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-10-12,5 У3 | 10 | 10 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-10-20 У1 | 10 | 10 | 55 мм | 424 мм |
Патрон ПТ 1.1-10-10-31,5 У3 | 10 | 10 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-16-12,5 У3 | 10 | 16 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-16-20 У1 | 10 | 16 | 55 мм | 424 мм |
Патрон ПТ 1.1-10-16-31,5 У3 | 10 | 16 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-20-12,5 У3 | 10 | 20 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-20-20 У1 | 10 | 20 | 55 мм | 424 мм |
Патрон ПТ 1.1-10-20-31,5 У3 | 10 | 20 | 55 мм | 412 мм |
Патрон ПТ 1.1-10-31,5-12,5 У1 | 10 | 31,5 | 55 мм | 424 мм |
Патрон ПТ 1.1-10-31,5-12,5 У3 | 31,5 | 20 | 55 мм | 412 мм |
Патрон ПТ 1.1-6-2-20 У3 | 6 | 2 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-2-40 У1 | 6 | 2 | 55 мм | 324 мм |
Патрон ПТ 1.1-6-2-40 У3 | 6 | 2 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-3,2-20 У3 | 6 | 3,2 | 55 мм | 412 мм |
Патрон ПТ 1.1-6-3,2-40 У1 | 6 | 3,2 | 55 мм | 324 мм |
Патрон ПТ 1.1-6-3,2-40 У3 | 6 | 3,2 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-5-20 У3 | 6 | 5 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-5-40 У1 | 6 | 5 | 55 мм | 324 мм |
Патрон ПТ 1.1-6-5-40 У3 | 6 | 5 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-8-20 У3 | 6 | 8 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-8-40 У1 | 6 | 8 | 55 мм | 324 мм |
Патрон ПТ 1.1-6-8-40 У3 | 6 | 8 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-10-20 У3 | 6 | 10 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-10-40 У1 | 6 | 10 | 55 мм | 324 мм |
Патрон ПТ 1.1-6-10-40 У3 | 6 | 10 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-16-20 У3 | 6 | 16 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-16-40 У1 | 6 | 16 | 55 мм | 324 мм |
Патрон ПТ 1.1-6-16-40 У3 | 6 | 16 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-20-20 У3 | 6 | 20 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-20-40 У1 | 6 | 20 | 55 мм | 324 мм |
Патрон ПТ 1.1-6-20-40 У3 | 6 | 20 | 55 мм | 312 мм |
Патрон ПТ 1.1-6-31,5-20 У1 | 6 | 31,5 | 55 мм | 324 мм |
Патрон ПТ 1.1-6-31,5-20 У3 | 6 | 31,5 | 55 мм | 312 мм |
Патрон ПТ 1.2-10-31,5-31,5 У3 | 10 | 31,5 | 72 мм | 464 мм |
Патрон ПТ 1.2-10-40-31,5 У3 | 10 | 40 | 72 мм | 464 мм |
Патрон ПТ 1.2-10-50-12,5 У3 | 10 | 50 | 72 мм | 464 мм |
Патрон ПТ 1.2-6-31,5-31,5 У3 | 6 | 31,5 | 72 мм | 364 мм |
Патрон ПТ 1.2-6-40-31,5 У3 | 6 | 40 | 72 мм | 364 мм |
Патрон ПТ 1.2-6-50-31,5 У3 | 6 | 50 | 72 мм | 364 мм |
Патрон ПТ 1.2-6-80-20 У3 | 6 | 80 | 72 мм | 364 мм |
Патрон ПТ 1.3-10-50-31,5 У3 | 10 | 50 | 72 мм | 464 мм |
Патрон ПТ 1.3-10-80-20 У3 | 10 | 80 | 72 мм | 464 мм |
Патрон ПТ 1.3-10-100-12,5 У3 | 10 | 100 | 72 мм | 464 мм |
Патрон ПТ 1.3-6-80-31,5 У3 | 6 | 80 | 72 мм | 364 мм |
Патрон ПТ 1.3-6-100-31,5 У3 | 6 | 100 | 72 мм | 364 мм |
Патрон ПТ 1.3-6-160-20 У3 | 6 | 160 | 72 мм | 364 мм |
Патрон ПТ 1.4-10-100-31,5 У3 | 10 | 100 | 72 мм | 464 мм |
Патрон ПТ 1.4-10-160-20 У3 | 10 | 160 | 72 мм | 464 мм |
Патрон ПТ 1.4-10-200-12,5 У3 | 10 | 200 | 72 мм | 464 мм |
Патрон ПТ 1.4-6-160-31,5 У3 | 6 | 160 | 72 мм | 364 мм |
Патрон ПТ 1.4-6-200-31,5 У3 | 6 | 200 | 72 мм | 364 мм |
Патрон ПТ 1.4-6-315-20 У3 | 6 | 315 | 72 мм | 364 мм |
