В начале 1930-х годов успехи индустриализации в Советском Союзе позволили обеспечить развитие автотракторной и танковой промышленности, что, в свою очередь, позволило приступить к полноценной и широкой моторизации и механизации частей и подразделений Красной Армии. В стране быстрыми темпами шел процесс разработки новых тракторов, автомобилей, танков и артиллерийских тягачей. В соответствии с военно-теоретической мыслью того времени считалось, что ударную и огневую мощь механизированных соединений должны обеспечивать не только танки, но и САУ — самоходные артиллерийские установки.

По этой причине уже 2 октября 1930 года Революционный военный совет (РВС) Советского Союза принимает «Постановление РВС об опытной системе бронетанкового вооружения в части самоходных артиллерийских установок». Согласно принятому постановлению советским КБ и заводам необходимо было уже к 1 октября 1931 года спроектировать и произвести порядка 20 типов САУ различного назначения. Такого размаха работ в этой области не планировалось на тот момент ни в одной стране мира, в том числе и в Германии, которая считалась лидером в этой области.


Любопытным представляется тот факт, что наряду с САУ непосредственной поддержки и сопровождения механизированных частей (чаще всего эти самоходки проектировались на шасси танков) постановлением РВС предусматривалась разработка в стране «САУ вторых эшелонов». Задачи данных самоходных артиллерийских установок определялись следующим образом: «Назначение — сопровождение и поддержка атаки танков вторых эшелонов сопровождения пехоты». В качестве шасси должны были использоваться освоенные промышленностью тракторы «Коммунар» и «Сталинец». Масса самоходок не должна была превышать 9-10 тонн, максимальная скорость движения — 12-15 км/ч. Вооружать эти самоходки второго эшелона планировалось 76,2-мм полковой пушкой или 76-мм зенитной пушкой. Горизонтальный угол наводки должен был составить не менее 300 градусов, вертикальный — 30 градусов.

В наши дни многим может показаться странной, если не сказать смешной, увлеченность руководства Красной Армии самоходками, построенными на шасси обычных тракторов. Однако следует принять во внимание тот факт, что в то время ни одна армия в мире не обладала опытом создании подобных систем вооружений. По этой причине советские военные и конструкторы вынуждены были идти методом проб и ошибок. К тому же опыт использования в 1920-е годы самоходных пушек на шасси тракторов, в том числе и трофейных белогвардейских САУ на базе британских и американских тракторов, был положительным. Эти ограниченно применяемые боевые машины продемонстрировали довольно высокую эффективность при сравнительно небольших трудозатратах на производство.

К тому же использование тракторных шасси, которые были в несколько раз дешевле танковых, сулило для САУ большие выгоды. Во-первых, такое шасси позволяло обеспечить быстрое оснащение РККА самоходной артиллерией. Во-вторых, в случае большой войны можно было резко увеличить количество боевых машин путем обычной переделки уже имеющихся в народном хозяйстве страны тракторов в самоходные артиллерийские установки. В те годы данная идея казалась очень привлекательной, особенно если брать во внимание слабую оснащенность Красной Армии бронетанковой техникой и имеющиеся сложности с налаживанием выпуска танков на советских заводах.

В качестве шасси для новых самоходных установок было решено выбрать первый советский гусеничный трактор «Коммунар», остановившись на модели З-90. Трактор «Коммунар», который выпускался Харьковским паровозным заводом (ХПЗ), был разработан на основе популярного немецкого трактора Hanomag WD-50. Данный трактор активно использовался не только в советском народном хозяйстве, но и в Красной Армии в качестве артиллерийского тягача. Тракторы версии З-90 были самой массовой версией «Коммунара» и с незначительными изменениями выпускались до 1935 года. Основным предназначением тракторов этой серии была «тяга артиллерийских грузов с повышенными скоростями вперед вплоть до появления специальных тракторов». На тракторе «Коммунар» З-90 стоял карбюраторный бензиновый двигатель, развивавший мощность 90 л.с. При весе в 8,5 тонн он мог перевозить до 2 тонн и тянуть в прицепе до 6 тонн груза. Трактор оснащался коробкой передач с тремя скоростями вперед и одной назад, он мог развивать скорость в диапазоне от 3,9 км/ч до 15,2 км/ч. Запас хода «Коммунара» составлял 150 км.

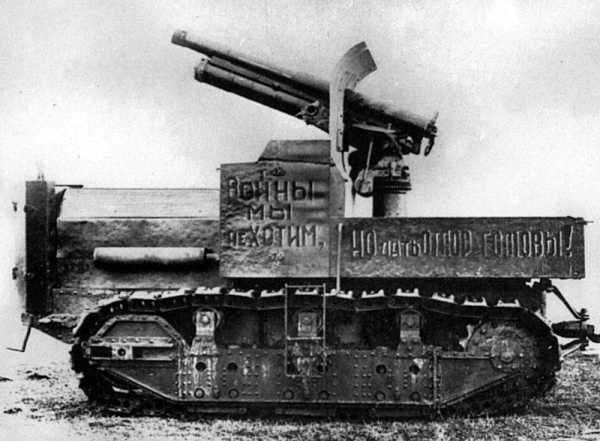

Разработкой САУ второго эшелона на базе трактора в августе 1931 года занялся ленинградский завод «Большевик» совместно с военным складом №60, расположенным в Брянске. Данный склад являлся основной базой по строительству и модернизации бронепоездов для нужд РККА. Здесь выпускались не только бронепоезда, но и бронедрезины, а также отдельные броневагоны. Совместная разработка получила обозначение СУ-2. Основным вооружение САУ стала широко распространенная 76,2-мм полковая пушка образца 1902 года.

Для установки на шасси трактора «Коммунар» данного орудия оно было усилено. Сидение водителя, кронштейны крепления будки со стойками и бензобака в задней части трактора были сняты. Бензобак перенесли и закрепили над правой гусеницей, а металлический настил рамы на месте кабины был расширен. На месте демонтированного сидения водителя в средней части трактора установили штатную орудийную тумбу конструкции Сормовского завода, которая применялась на бронепоездах. Благодаря такому решению, орудие получило сектор обстрела в 360 градусов. Проектом предусматривалась защита орудия броней толщиной до 10 мм, но на опытном образце самоходки бронещит был изготовлен из обыкновенной (не броневой) стали. Боекомплект 76,2-мм орудия, который состоял из 200 снарядов, должен был перевозиться на специальной прицепной тележке.

Испытания самоходки СУ-2 проводились с 12 по 16 октября 1931 года в окрестностях военного склада №60. За четыре дня машина прошла 35 км, при этом было выполнено 39 выстрелов: 38 с места и один на ходу. Для того чтобы максимально приблизить условия ходовых испытаний к войсковым испытаниям, самоходка буксировала специальную прицепную тракторную повозку П-18 с грузом массой 2500 кг и орудийным расчетом (5 человек). Максимальная скорость движения при этом достигала 12 км/ч. В целом СУ-2 произвела благоприятное впечатление на представителей Красной Армии. К ее положительным качествам были отнесены: наличие кругового сектора обстрела из орудия и его соответствие требованиям армии, сравнительно простое техобслуживание и неплохие на тот момент времени скоростные характеристики. Помимо этого, в случае принятия на вооружение РККА самоходки СУ-2 проблема с запчастями могла решаться за счет использования запчастей от обычных тракторов.

Первоначально САУ даже рекомендовали к принятию на вооружение дивизионной артиллерии, а также предложили рассмотреть возможность разработки на ее базе 122-мм самоходной гаубицы, а также самоходной зенитной пушки. Но представленный спустя некоторое время на НИАП доработанный вариант СУ-2 с 122-мм орудием оказался непомерно утяжеленным. СУ-2 так и не приняли на вооружение Красной Армии, а уже в конце 1931 года и начале 1932 года в стране была развернута новая программа по строительству самоходных артиллерийских орудий на шасси легкого танка Т-26, который обладал лучшими ходовыми характеристиками и намного большей мобильностью. Все усилия было решено сосредоточить на разработке самоходных установок на танковых и специальных шасси.

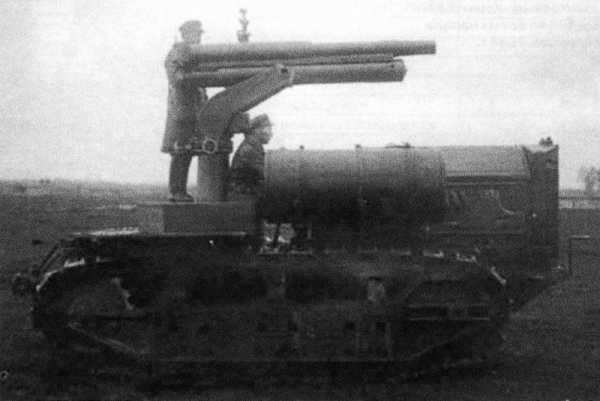

Параллельно с проектированием самоходки СУ-2 на заводе «Большевик» в Ленинграде велась работа по созданию самоходной установки, обладавшей индексом СУ-5 (не стоит путать с самоходкой СУ-5, спроектированной на базе танка Т-26, которая появилась несколько позже). Данная самоходка была выполнена с использованием схемы СУ-2 на том же шасси трактора «Коммунар». Однако в отличие от СУ-2 новая самоходка должна была вооружаться 76-мм зенитной пушкой образца 1915 года, при этом бронирование на САУ отсутствовало. Благодаря этому, масса самоходки несколько уменьшилась и не превышала 9400 кг. Для уменьшения раскачивания при стрельбе самоходка СУ-5 была оснащена 4-мя откидными упорами. Опытный образец самоходки, который был изготовлен весной 1932 года, успешно прошел испытания. Была даже начата постройка 12 подобных артиллерийских установок для проведения войсковых испытаний, однако очень скоро она была остановлена, так как основным зенитным орудием Красной Армии становилась новая 76,2-мм зенитная пушка образца 1931 года. А обычное тракторное шасси для новой артиллерийской системы оказывалось уже слабоватым.


САУ СУ-2 и СУ-5 были рекомендованы к принятию на вооружение, планировалось даже начать строительство опытных серий машин. Но появление в СССР танка Т-26, который был признан гораздо более перспективным в плане создания на его базе САУ, а также последовавшее в 1932 году распоряжение о переводе всех артиллерийских систем старых типов на склады, поставили крест на этих «боевых тракторах». Попытка установки на СУ-5 более совершенной 76,2-мм зенитной пушки была обречена на провал изначально по причине отсутствия у тракторного шасси необходимого запаса прочности. Как итог — оба самоходных орудия были разукомплектованы, а к идее строительства САУ на базе трактора в Советском Союзе не возвращались вплоть до 1941 года.

Стоит отметить, что в случае принятия на вооружение самоходок СУ-2 и СУ-5, они получили бы в наследство проблемы самого трактора «Коммунар». Существенным недостатком при производстве данных машин на ХПЗ было, по сути, индивидуальное производство. Взаимозаменяемость деталей отсутствовала даже в пределах одной серии машин. При заказе на харьковском заводе вновь устанавливаемых деталей и узлов, например двигателя, необходимо было помимо каталожного номера указывать и серийный номер выпущенного трактора. Такое положение дел затрудняло снабжение запчастями, усложняло эксплуатацию тракторов и удорожало процесс их производства. С течением времени ситуация на ХПЗ постепенно изменялась в лучшую сторону, однако данная проблема не была решена на заводе и при выпуске других изделий вплоть до начала Великой Отечественной войны.

Тактико-технические характеристики САУ СУ-2:

Габаритные размеры: длина — 4350 мм, ширина — 2060 мм, высота — 3300 мм.
Масса — 10 тонн.
Максимальная скорость — 14 км/ч.
Запас горючего — 285 л.
Запас хода — 150 км.
Вооружение — 76,2-мм полковая пушка образца 1902 года.
Боекомплект — 200 снарядов на прицепе.
Бронирование — 6-10 мм.
Экипаж — 6 человек.

Источники информации:
http://www.aviarmor.net/tww2/tanks/ussr/at_su2-5.htm
http://armor.kiev.ua/Tanks/WWII/tractor/bronetr2.php
http://coollib.net/b/248327/read (журнал «Техника и вооружение»)

Материалы из открытых источников

topwar.ru

САУ «Акация». Самоходная гаубица 2С3 «Акация»: технические характеристики и фото

«Акация» — 152-мм самоходная гаубица (индекс ГАБТУ – объект 303). Разработана коллективом конструкторов Уральского завода транспортного машиностроения под руководством Ф.Ф. Петрова и Г.С. Ефимова. САУ 2С3 «Акация» предназначена для уничтожения и подавления минометных и артиллерийских батарей, живой силы противника, огневых средств, танков, ракетных установок, тактических средств атомного оружия, пунктов управления и прочего.

Смена поколений

До середины шестидесятых годов прошлого века в войсках армии СССР продолжали служить самоходные артиллерийские установки (САУ) Второй мировой войны, такие как СУ-100, ИСУ-152 и ИСУ-122. Эти машины сочетали в себе качества пушечно-гаубичных комплексов с противотанковыми возможностями. Именно за эту универсальность они нравились военным старой закалки, имеющим опыт ведения боевых действий в ходе Великой Отечественной войны. Однако со сменой поколений офицеров и генералов постепенно сформировались новые взгляды на тактику использования самоходной артиллерии в современной войне.

Так, в частности, основным врагом танков и другой бронетехники является не обычный снаряд, а противотанковый управляемый реактивный снаряд (ПТУРС). В связи с этим военные специалисты пришли к мнению, что с одной стороны самоходные артиллерийские установки не должны специализироваться на уничтожении тяжелых машин, а с другой стороны, новая САУ не должна «одеваться» в толстую броню, ведь ПТУРС может пробивать даже самую крепкую из них. Кроме того, согласно новым требованиям, самоходные артиллерийские установки должны иметь максимальную подвижность, авиатранспортабельность и повышенную плавучесть. Для того чтобы техника отвечала данным требованиям, следовало отказаться от тяжелой брони и отдать предпочтение противопульной защите. Что касается размещения орудия, то для повышения маневра огнем оно должно быть размещено не в бронерубке, а в свободно вращающейся башне, что позволит вести комплексу круговой обстрел. Помимо этого одним из главных требований военных было создание возможности использования обновленными САУ ядерных боеприпасов.

Предыстория

Началу работ над САУ «Акация» предшествовала огромная поисковая научно-исследовательская работа, в ходе которой был произведен сравнительный анализ артиллерийских комплексов, созданных в ходе Второй мировой войны (типа СУ-100, СУ-152 и других), а также послевоенного периода — как отечественных оружейников, так и зарубежных. Так, в процессе исследовательской работы организациями и предприятиями оборонного комплекса СССР был предложен ряд различных вариаций шасси, на котором бы размещалось 152-мм орудие. По одному из них самоходная гаубица прорабатывалась на базе танковой ходовой части объектов «118», «123» и «124» инженерами Свердловского машиностроительного завода. В этом проекте предусматривалось разместить в башенной части артиллерийское орудие буксируемой пушки Д-20.

В другой вариации предлагалось САУ «Акация» создать на базе узлов и механизмов среднего танка Т-64 («объект 432»). Инженеры предлагали разместить 152-мм орудие в бронированной поворотной башне совместно со спаренным пулеметом. Такое решение было весьма популярным, так как Т-64 был первым послевоенным танком второго поколения. В нем было реализовано множество новых прогрессивных решений, он отличался оригинальной ходовой частью и автоматом заряжания. В то время эта машина была весьма популярна для проработок перспективных проектов бронетанковой техники. Однако в результате исследований опыта применения самоходной артиллерии, а также проработок облика установки было отдано предпочтение концепции перспективного развития САУ. А для дальнейших работ по созданию САУ «Акация» была рекомендована ходовая часть Свердловского машиностроительного завода.

История создания

Исходя из всех вышеперечисленных технических задач, совместным постановлением СМ СССР и ЦК КПСС №609-201 от 4.07.1967 года Свердловскому машиностроительному заводу «Уралтрансмаш» выдали техническое задание на создание САУ 2С3 «Акация». Вместе с 152-мм комплексом конструкторы завода разрабатывали ряд других самоходных артиллерийских систем: 122-мм гаубицы «Гвоздика» и «Фиалка», а также 240-мм миномет «Тюльпан». Принципиально новые модели САУ призваны были ликвидировать отставание СССР от стран блока НАТО в данном аспекте. «Акация» проектировалась для вооружения полков мотострелковых и танковых дивизий. Эта самоходная гаубица предназначалась для уничтожения укрытой и открытой живой силы противника, военной техники и вооружения, а также других объектов на глубину интересов дивизии. Артиллерийский комплекс создан на базе шасси экспериментальных самоходных установок «объект 105» и «объект 120», а также ЗРК «Круг».

Два первых опытных образца были созданы уже к концу 1968 года, однако в процессе испытаний были выявлены серьезные недоработки, в частности весьма сильная загазованность боевой рубки. Из-за этого недостатка были забракованы еще четыре образца, созданные к лету следующего года. После усовершенствования вентиляционной системы данная проблема была решена, в результате первая серия САУ «Акация» (фото, приведенные в этой статье, наглядно демонстрируют эти машины) была выпущена в 1970 году. А в 1971 году она была принята на вооружение. Данная модель выпускалась без изменений вплоть до 1975 года, после этого в войска поступила модернизированная версия САУ «Акация» под индексом 2С3М. Обновленная машина имела обновленную боеукладку барабанного типа на двенадцать зарядов, что позволило повысить скорострельность комплекса и увеличить возимый боезапас. Спустя еще два года самоходка подверглась очередной модернизации (2С3М1). Теперь 152-мм самоходная гаубица была оснащена аппаратурой ввода, приема, обработки, а также отражения командных данных и новым прицелом СП-538. Помимо этого, были введены в боекомплект корректируемые снаряды 3ОФ38 «Сантиметр» и управляемые снаряды 3ОФ39 «Краснополь». Последний модернизированный вариант 2С3М2 отличался от своих предшественников более мощной артиллерийской системы. Также эта версия установки оснащалась приемоиндикаторной аппаратурой «Механизатор-М» (1В514-1), позволяющей совершать обмен данными между машиной старшего офицера батареи и орудием, тем самым сокращая время подготовки комплекса к открытию огня. В целом, самоходная гаубица «Акация» выпускалась вплоть до 1993 года.

Описание машины

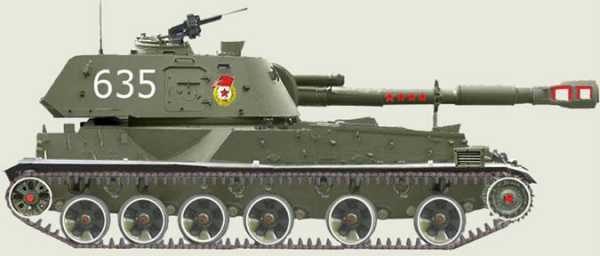

Артиллерийская установка выполнена по классической схеме с башенной рубкой. Комплекс имеет бронированный сварной корпус, который разделен на три отсека: управления, боевой и силовой (моторно-трансмиссионный). Первое отделение расположено между моторной перегородкой и левым бортом в носовой части кузова. Здесь находится рабочее место механика-водителя. Силовое отделение расположено в правой передней части. Здесь размещены трансмиссия, двигатель, а также системы силовой установки. В кормовой части корпуса находится боевое отделение. На днище кузова размещается вращающаяся платформа, которая установлена на шариковом погоне, она опирается на пять ролов. Рабочее место наводчика размещается слева от орудия, а заряжающего — справа. Кресло командира находится позади наводчика.

Реализация шасси самоходки отличается от ее предшественников использованием мелкозвенчатых гусениц с резинометаллическими шарнирами и передним расположением ведущих катков.

«Акация», 152-мм самоходная гаубица: артиллерийская часть

Орудие (2А33) для этой самоходной установки разрабатывалось в ОКБ-9. За основу была взята буксируемая пушка-гаубица Д-20. Сборка прототипа производилась на Пермском машиностроительном заводе №172, а серийное производство — на ПО «Баррикады». Артиллерийское орудие с вертикальным клиновым затвором, эжектором и двухкамерным дульным тормозом размещено в поворотной бронированной закрытой башне, установленной на усиленной шаровой опоре. С целью облегчения процедуры заряжания гаубица оборудована электромеханическим устройством досылания снарядов и гильз оригинальной конструкции, а также лотком-улавливателем отстрелянных гильз. На крыше боевой рубки САУ (фото приведено выше) слева находится командирская башенка, где установлен станковый пулемет с дистанционным управлением, по правому борту находится люк заряжающего. Огонь может вестись с места, как в обычных условиях, так и на зараженной местности. Боеукладка самоходной артиллерийской установки (немодернизированной модели) размещается в двух механизированных лентах. Во время ведения огня они также могут подаваться через специальный люк в корпусе с грунта.

Силовые установки и вспомогательное оборудование

На самоходной гаубице «Акация» разработчики установили двенадцатицилиндровый V-образный четырехтактный с турбонаддувом двигатель с жидкостным охлаждением (В-59). Совместно с ним используется механическая двухпоточная трансмиссия с планетарными поворотными механизмами. Артиллерийская установка имеет индивидуальную торсионную подвеску с гидравлическими телескопическими амортизаторами. На САУ конструкторы установили специальное оборудование самоокапывания, позволяющее за двадцать минут отрыть в грунте окоп для укрытия. С целью обогрева экипажа в самоходке установили отопительную установку (ОВ-65Г), производительность которой составляет 6500кКал/час. Этот самоходный артиллерийский комплекс имеет коллективную защиту, снабженную системами ППО и ПАЗ, от оружия массового поражения. 2С3 оборудована автоматической пожарной системой, фильтровентиляционной установкой, системой герметизации отсеков, что позволило защитить экипаж от воздействия бактериологического, ядерного и химического оружия. Герметичность самоходной гаубицы сохраняется как в процессе ведения огня, так и во время передвижения.

Боеприпасы

Для стрельбы из самоходной гаубицы «Акация» используются снаряды от пушек Д-20 и МЛ-20, а также от гаубицы Д-1. Для этих систем в НИМИ были разработаны целая линейка 152-мм боеприпасов. Например: осколочно-фугасный снаряд 3ВОФ33 с полным переменным и уменьшенным переменным зарядом, 3ВОФ33 с дальнобойным зарядом, выстрел 3ВОФ96, 3ВОФ97, 3ВОФ98, а также 3В013 и 3В014 с осколочно-кассетным снарядом полным и уменьшенным переменным зарядом. Уменьшенные заряды позволяют посылать снаряды на небольшую дальность по более крутой траектории. Это позволяет поражать цели, которые укрыты за различными препятствиями, такими как дома, холмы и прочее.

Для уничтожения тяжелых бронированных машин используют кумулятивные боеприпасы БП-540. Эти снаряды с начальной скоростью 676 м/с имеют прицельную дальность до пяти километров. По нормали они пробивают танковую броню толщиной до 250 мм, под углом 60 градусов до 220 мм, а под углом 30 градусов — до 120 мм. Помимо перечисленных боеприпасов в боекомплект самоходной установки входят специальные боеприпасы, служащие для дезорганизации вражеских систем управления в тактическом звене методом постановки помех ультракоротких и коротких волн радиосвязи. Например, 3ВРБ37 и 3ВБР36 с полным и уменьшенным переменным зарядом.

В настоящее время самоходные гаубицы «Акация» используют разработанные НТК «Автоматизация и механизация технологий» корректируемые снаряды типа «Сантиметр» и управляемые типа «Краснополь». Так, комплекс «Сантиметр» применяется для поражения бронетехники в местах сосредоточения артиллерийских систем и пусковых установок на огневых позициях, долговременных оборонительных комплексов, пунктов связи и управления, мостов и переправ. «Краснополь» используется для уничтожения малоразмерных наземных целей в условиях ведения огня с закрытых огневых позиций с подсвечиванием целей лазерным лучом целеуказателя-дальномера.

САУ «Акация»: характеристики

Боевая масса установки составляет 27,5 тонн (относительно малый вес «Акации» позволяет осуществлять ее транспортировку на транспортных самолетах), длина с направленным вперед орудием – 7765 мм, высота – 3050 мм, ширина – 3250 мм. Клиренс САУ – 450 мм, среднее удельное давление на грунт – 0,6 кг/см2. Мощность двигателя составляет 520 л.с, число оборотов – 2000 об/мин. Характеристики ходовой части: индивидуальная подвеска, гусеничный тип движителя, 1-й и 6-й катки оборудованы гидравлическими телескопическими амортизаторами, ширина резинометаллической гусеницы – 485 мм, число траков – 115. Запас топлива составляет 850 литров. Максимальная скорость – 63 км/ч. Запас хода – 500 км. Машина в состоянии преодолевать препятствия: подъем — 30 градусов, крен – 25 градусов, ров – 3 метра, стена – 0,7 метра, брод – 1 метр. Лобовая броня кузова и башни составляет 30 мм. Экипаж самоходной гаубицы состоит из четырех человек.

Артиллерийское вооружение: характеристики

Как уже говорилось ранее, разработчиками гаубицы 2А33 являются ОКБ-9 и КБ2 Пермского машиностроительного завода, а изготавливали ее на ПО «Баррикады». На «Уралтрансмаше» производилась окончательная сборка САУ. Характеристики это орудие имеет следующие: калибр – 152,4 мм, длина отката ствола — 510-750 мм, углы наведения – вертикальные от -4 до +60 градусов, горизонтальные – 360 градусов, вес качающейся части – 2450 кг, скорострельность – 1,9-3,5 выстрелов в минуту. Затворная часть представляет собой полуавтоматический вертикально-клиновый копирный тип. Тормоз отката – гидравлический веретенный. Тип накатника – пневматический. Заряжание – раздельно-гильзовое. Дальность стрельбы: снарядами типа 3ОФ25 до 17,3 км, 3ОФ22 до 20,5 км, «Краснополь» — до 20 км.

В качестве дополнительного вооружения используется станковый пулемет типа ПКТ калибра 7,62 мм, боекомплект которого составляет 250 патронов.

Военные компании

Самоходные гаубицы 2С3 «Акация» довольно успешно применялись во многих военных конфликтах, которые возникали в разных районах земного шара за последние четыре десятилетия. О наличии этих установок на вооружении Советской армии западная разведка узнала лишь в 1973 году, поэтому она получила условное наименование «Модель 1973». Официально же правительство СССР «засветило» САУ «Акация» только в 1977 году на учениях «Карпаты». В этом же году эти машины впервые участвовали в параде на Красной площади. В 1979 году около сотни самоходных гаубиц 2С3 было поставлено в ГДР, следующей страной, получившей эти боевые машины, стал Ирак. В период иракской компании «Акация» принимала участие во всех боевых операциях, правда, военные остались недовольны недостаточной, по их мнению, дальностью стрельбы.

С самого начала военных действий в Афганистане эти артиллерийские установки были задействованы в артподразделених ограниченного контингента Советских войск. Военные эксперты отметили высокую надежность комплекса, однако без недостатков здесь также не обошлось. Главными минусами САУ признаны недостаточная дальность стрельбы и скорострельность. Интересным фактом является то, что в Афганистане эти боевые машины использовались в основном для стрельбы прямой наводкой, что оказывало большой деморализующий эффект на моджахедов. Этот же прием сейчас используют и сирийские военные против боевиков-исламистов.

САУ «Акация» участвовала и во всех вооруженных конфликтах в бывшем СССР. Например, в компаниях на Северном Кавказе, а также в период так называемой «Войны 888».

Сегодня эти боевые артиллерийские установки используются в конфликте на Украине, как со стороны регулярных войск, так и ополчения.

Заключение

В настоящее время на вооружении нашей армии находятся как современные самоходные артиллерийские установки, так и производства времен СССР. Гаубица «Акация», несмотря на свой солидный возраст, продолжает исправно нести боевое дежурство не только в армии России, но и за рубежом. Эти артиллерийские установки поставлялись в Европу: страны Варшавского договора; на африканский континент: Алжир, Ирак, Ливию, Сирию. Кроме того, после распада Советского Союза эти машины остались во всех без исключения бывших союзных республиках. Спрос на этот вид вооружения не ослабевает и сегодня, поступают заказы как на артиллерийские установки времен СССР, так и на новые САУ России. Ведь в современной войне подобные комплексы в сочетании с высокоточными управляемыми боеприпасами могут играть ключевую роль. В действии «Акация» показала себя с наилучшей стороны, военные специалисты отмечают простоту и надежность этого артиллерийского комплекса. А после ее участия в Афганской компании она стала весьма популярной. Возможно, именно поэтому она остается на вооружении не только в нашей стране, но и во многих других странах мира.

fb.ru

САУ Вена 2С31 логическое развитие артсистемы Нона фото

САУ Вена логическое развитие артсистемы Нона фото, хотя сам сам термин САУ неверен, точнее будет САО- самоходное артиллерийское орудие, но если в поисковике забиваете САУ, так и будем ее называть.

В 1992 году конструкторы ФГУП«ЦНИИточмаш» на базе знаменитого ОАО «Мотовилихинские заводы» (Пермь) инициативно начали разработку универсального орудия, предназначенного для существенного увеличения огневой мощи подразделений сухопутных войск ранга роты — батальона. Плодом этой деятельности стало изделие САУ Вена 2С31, успешно прошедшее государственные испытания в 1996 году. В 2004 в расчете на государственный оборонный заказ на ОАО «Мотовилихинские заводы» было налажено серийное производство САУ «Вена» 2С31 и произведено 10 единиц бронетехники. Однако Министерство обороны РФ решило принять систему на вооружение только в 2010 году (!). В соответствии с гособоронзаказом в первую очередь планируется вооружить САО «Вена» все части морской пехоты России (скажем сразу, данных о дальнейшем заказе Мин.Обр. России «Вены» нет (скорее всего нет средств), но зато известно, что 18 орудий заказал Азербайджан.

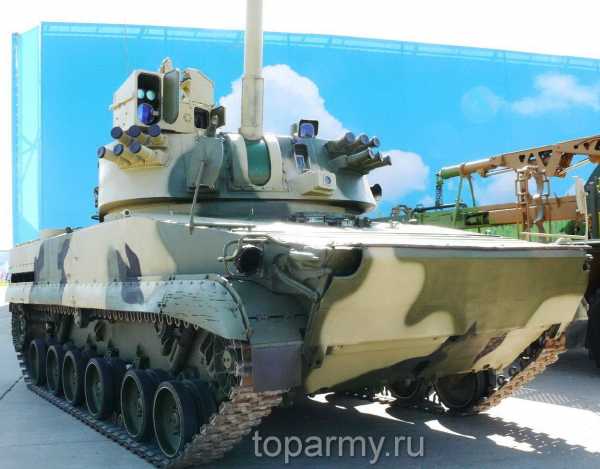

Самоходное артиллерийское орудие САу Вена 2С31 фото

В чем же мощь САУ «Вена» 2С31. В зависимости от боевой обстановки, орудие может стрелять и как классическая пушка, и как гаубица, и как миномет. На самом деле это не главное, фишка, это орудийно-вычислительный комплекс. Хранит информацию о 30-ти целях, после ввода информации, готовность обстрела незапланированной цели 20 сек.

Аппаратура на САУ «Вена» 2С31 позволяет реализовать так называемое «псевдозалповое» накрытие целей. «Вена» способна бегло (с интервалом не более 10 секунд) сделать три выстрела по одной цели на разных углах подъема ствола, при этом снаряды придут в заданную точку одновременно. В результате такого огня троекратно увеличивается боевое воздействие на цель без привлечения дополнительных орудий.

120-мм полуавтоматическая пушка-гаубица-миномет

Реализован для «Вены» алгоритм боевой работы по принципу «кочующей батареи». При огневом маневре, благодаря наличию модуля топопривязки, изготовка к стрельбе занимает около минуты. Проведя залп с одной позиции, она может быстро сменить дислокацию и сразу открыть огонь по той же цели. При этом экипажу не потребуется рассчитывать новые данные для стрельбы — компьютер автоматически внесет требуемые поправки. Например, действуя из засады по колонне противника, после поражения огнем прямой наводки одной-двух единиц бронетехники сопровождения может быстро уйти на закрытую огневую позицию и продолжить обстрел колонны как миномет, оставаясь при этом недоступной для ответного огня.

В качестве дополнительного вооружения «Вены» используется 7,62-миллиметровый пулемет ПКТ, смонтированный на крыше командирской башенки. Стрельбу из пулемета по наземным и воздушным целям с помощью дистанционного привода, не подставляя себя под огонь противника, ведет командир установки.

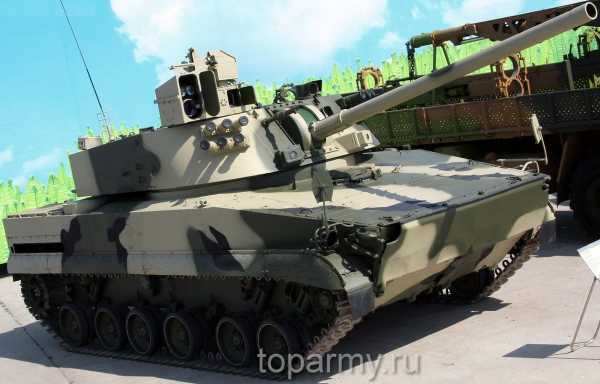

САУ Вена углы наведения орудия по вертикали от -4° до +80°

Сердце самоходки это 120-миллиметровое автоматизированное орудие, смонтированное на гусеничной базе БМП-3. «Вена» создана не с нуля, она является новым, более «продвинутым» поколением самоходного артиллерийского орудия «Нона», предназначенного для огневой поддержки воздушно — десантных войск.

Военные специалисты, не мудрствуя лукаво, стали называть «120-мм полуавтоматическая пушка-гаубица-миномет». Оно состоит из нарезного ствола с комбинированным полуавтоматическим затвором, люльки с ограждением, противооткатных устройств и секторного подъемного механизма. Орудие снабжено пневматическим досылателем снарядов и системой принудительной продувки канала ствола от пороховых газов сразу после выстрела. Наведение орудия по вертикали осуществляется в диапазоне углов от -4° до +80°, в горизонтальной плоскости — поворотом башни на 360′. Используется специальный привод, автоматически восстанавливающий наводку после каждого выстрела. Особенность этого орудия заключается в том, что оно, в зависимости от боевой обстановки, может стрелять и как классическая пушка, и как гаубица, и как миномет. Находясь на открытой огневой позиции или действуя в боевых порядках наступающего подразделения, «Вена» станет как пушка вести огонь по врагу прямой и полупрямой наводкой. Если займет закрытую огневую позицию — будет работать по целям подобно гаубице. А стреляя минами на углах возвышения орудия до 80 градусов, САО превращается в миномет.

«Вена» способна поражать любые цели

Благодаря этим характеристикам САУ Вена 2С31 логическое развитие артсистемы Нона фото, способна поражать любые цели — бронетехнику, живую силу противника в полевых укрытиях, фортификационные сооружения (как на максимальной дальности — порядка 13 километров, так и в пределах нескольких сотен метров). Для решения этих задач в боекомплект САО включены осколочно-фугасные и кумулятивные артиллерийские снаряды; мины с осколочно-фугасными, осветительными, дымовыми, зажигательными боевыми частями; высокоточные современные корректируемые снаряды с системой лазерного наведения «Китолов-2М». По могуществу боевого воздействия фугасные снаряды калибра 120 миллиметров для «Вены» сопоставимы с разрушительным воздействием снарядов 152 миллиметра для гаубиц, а активно-реактивный кумулятивный снаряд способен на дальности до километра пробить броневую плиту толщиной свыше 650 миллиметров. Полный возимый боезапас составляет 70 выстрелов.

Самоходное артиллерийское орудие САО Вена 2С31 фото, темп стрельбы 10 выстрелов в минуту на дальность до 13 км

В случае необходимости САУ Вена 2С31 способна вести огонь всеми типами мин калибра 120 миллиметров Российского и зарубежного производства. Максимальная прицельная скорострельность при ведении огня составляет 8-10 выстрелов в минуту.

Дебютировала «Вена» на оружейном салоне в Нижнем Тагиле, а уже через пол-года была представлена международной общественности на выставке IDEX-97 в Арабских Эмиратах, где точностью и мощью своих выстрелов повергла в шок многочисленных наблюдателей.

По совокупности боевых характеристик САУ Вена не имеет зарубежных аналогов, система управления огнем, спутниковая система автоматической топопривязки, комплекс дневной и ночной оптико-электронной разведки и целеуказания

Серьезно повысила эффективность боевого применения САУ Вена 2С31 специально разработанная аппаратура управления огнем, в состав которой входит компьютер для расчета данных стрельбы, спутниковая система автоматической топопривязки, комплекс дневной и ночной оптико-электронной разведки и целеуказания. При стрельбе аппаратура автоматически вносит необходимые поправки при изменении направления и скорости ветра, барометрического давления и температуры воздуха, с учетом износа канала ствола пушки, бокового крена САО и других параметров. Самоходка выполнена по компоновочной схеме с кормовым расположением моторный-трансмиссионного отделения. Отделение управления находится в передней части корпуса по его продольной оси. Боевое отделение с установленной в нем бронированной башней с вооружением занимает среднюю часть корпуса.

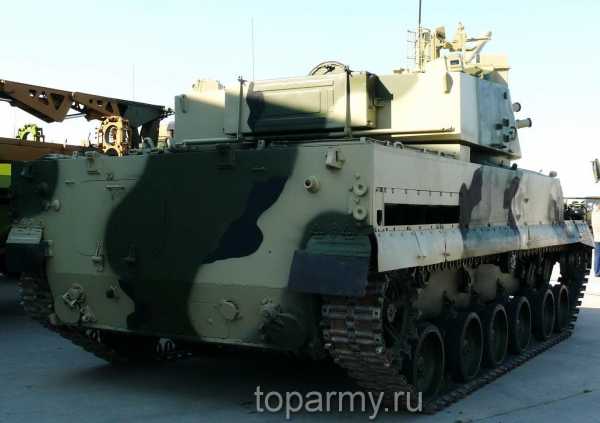

Вид на САО Вена со стороны кормы, для боевой работы экипажа созданы уникальные комфортные условия, есть даже туалет

Экипаж САО — четыре человека: командир, механик-водитель, наводчик и заряжающий. Шасси для «Вены» создано на базе БМП-3, силовая установка которой (V-образный десятицилиндровый дизельный двигатель жидкостного охлаждения УТД-29 мощностью 500 л.с.) и гусеничный движитель позволяют двигаться по бездорожью, развивать на грунтовой дороге среднюю скорость 30-35 километров в час, а по шоссе до 70 километров в час. Благодаря водометным движителям она способна самостоятельно преодолевать водные пространства со скоростью до 10 километров в час при волнении до 2 баллов. Запаса топлива хватает на 500 километров хода по суше или 90 — по воде. В качестве альтернативного шасси может быть использован плавающий бронетранспортер БТР-80.

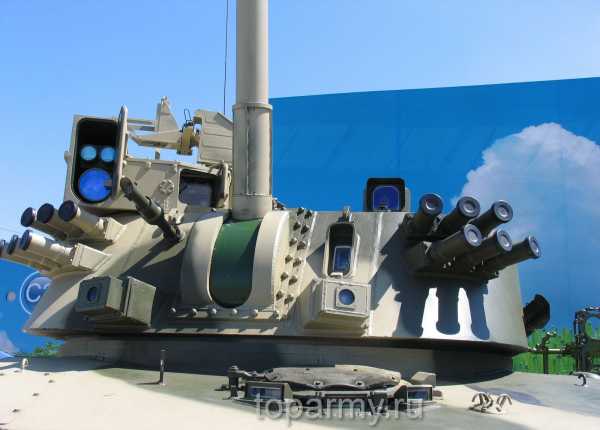

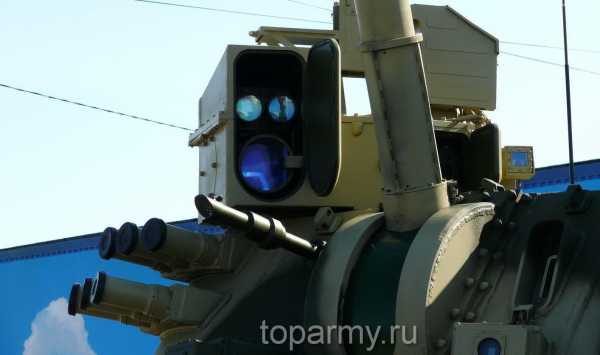

САУ Вена активная защита комплекс оптико-электронного подавления ТШУ-2 «Штора-1»

Корпус и башня машины имеют сварную конструкцию из алюминиевой катаной брони, обеспечивающей защиту экипажа от пуль стрелкового оружия и осколков артиллерийских снарядов и мин. В качестве активной защиты используется комплекс оптико-электронного подавления ТШУ-2 «Штора-1», срывающий атаку управляемых по инфракрасному и лазерному каналам снарядов за счет создания активных и пассивных помех их наведению. Для постановки дымовой завесы на башне САО установлены два блока из двенадцати 81-миллиметровых гранатометов. Отстрел дымовых гранат может производиться в ручном режиме либо автоматически, по сигналам детекторов обнаружения лазерного излучения. Конструкторы создали для боевой работы экипажа «Вены» поистине уникальные комфортные условия — внутри САО есть даже туалет.

САУ Вена 2С31 на заднем плане и противотанковое орудие Спрут-СД 2С25 двигаются к огневому рубежу

По совокупности боевых характеристик САУ Вена не имеет зарубежных аналогов. Состоящие на вооружении других стран современные 120-миллиметровые автономные мобильные безоткатные артиллерийские орудия CARDOM, DRAGON FIRE и FV432 (США), EFSS и ADAMS (Израиль), 2R2M (Франция), Bighorn и Agrab (Швейцария), lePzMrs (Германия), SRAMS (Сингапур), SM-4 (Австрия) представляют собой КЛАССИЧЕСКИЕ МИНОМЕТНЫЕ СИСТЕМЫ, НЕ СПОСОБНЫЕ ВЕСТИ ОГОНЬ ПРЯМОЙ НАВОДКОЙ. Они имеют меньшее могущество боеприпасов и худшие характеристики мобильности.

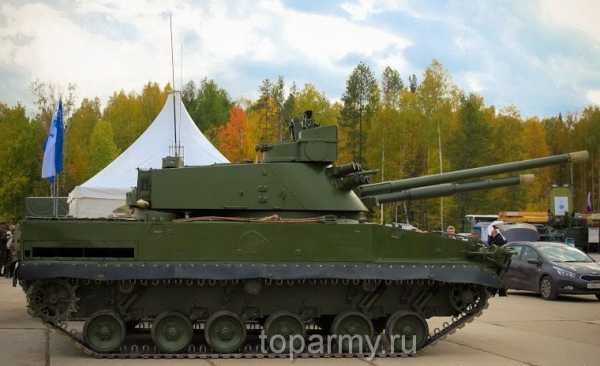

Наиболее близка по боевым характеристикам 120-миллиметровая двуствольная минометная система AMOS (Финляндия, Швеция). Североевропейские оружейники не скрывают, что идею универсального орудия они позаимствовали у российского ВПК, но разработанная в 2003-2004 годах артиллерийская система получилась слишком дорогой и сложной в управлении, так что перспективы принятия ее на вооружение неясны.

самоходная двуствольная минометная система AMOS платформа CV90, наиболее близка по боевым характеристикам к Вена 2С31

Русскую оружейную школу всегда отличала не только эффективность и простота решений, но и оригинальность. В середине 90-х отечественный ВПК разработал уникальное орудие, которое ни российские, ни зарубежные военные эксперты не могут отнести к конкретному типу артиллерийских систем.

Существующее разнообразие артиллерийских орудий вызвано их специализацией. Минометы предназначены для уничтожения противника, укрытого в складках местности, гаубицы — для блокады района боевых действий и разрушения фортификационных сооружений, противотанковая артиллерия ведет борьбу с бронированными целями. Но военные всегда мечтали иметь на вооружении универсальную артиллерийскую систему, сочетающую в себе лучшие качества и миномета, и гаубицы, и классического орудия, МНОГИЕ СТРАНЫ ПЫТАЛИСЬ СДЕЛАТЬ ТАКОЕ ОРУДИЕ, НО МАКСИМАЛЬНО ВЫПОЛНИТЬ ЖЕЛАНИЯ ВОЕННЫХ СМОГЛИ ТОЛЬКО РОССИЙСКИЕ ОРУЖЕЙНИКИ.

toparmy.ru

«Хоста» 2С34 САУ | огнестрельное оружие России

«Хоста» 2С34 САУ.

САУ «Хоста» предназначена для уничтожения пунктов управления, огневых средств, бронированных целей, ракетных, минометных и артиллерийских батарей, а также живой силы противника на расстояниях до 14 000 м. САУ достаточно простая по конструкции, обладает надежным и прочным корпусом с повышенной устойчивостью к подрыву противотанковых мин, новым вооружением, оснащена автоматизированной системой управления наведением и огнем в условиях современной войны. Все эти качества позволяют «Хосте» выполнять практически все задачи, для решения которых создаются САУ.

Особенности.
В войска САУ «Хоста» поступает под индексом 2С34. В рамках глубокой модернизации прототипа, САУ 2С1 «Гвоздика», на «Хосте» проведены работы не только по замене гаубицы 2А31 на полуавтоматическое орудие, которое совмещает в себе возможности миномета, гаубицы и пушки, но и многие другие нововведения. Важнейшие из них автоматическое восстановление после проведения выстрела наводки орудия (за счет монтажа следящих приводов), появление на люльке артиллерийской части САУ гироскопа, сопряженного с ЦВК. В САУ 2С34 были приняты и другие конструктивные решения, используемые в перспективной прицельно-навигационной системе 1В180-2, которую в полном объеме планируется устанавливать на новой САУ 2С35 (работы над ней проводятся в настоящее время). Все эти доработки позволяют говорить о существенном повышении боевой эффективности новой САУ в модификации 2С34 (почти в три раза).

«Хоста» может вести огонь боеприпасами калибра 120 мм, эффективность которых сопоставима с осколочно-фугасными снарядами калибра 155/152 мм, всеми имеющимися на сегодняшний день минами калибра 120 мм (производство СССР, России или государств НАТО), новейшими управляемыми высокоточными снарядами типа «Китолов-2», оснащенными пассивной ГСН. Конструкция ГСН позволяет принимать сигналы лазерного целеуказателя, отраженные целью.

Впервые на САУ подобного класса установлена автоматизированная СУ, которая осуществляет наведение орудия в двух плоскостях по данным для стрельбы, предварительно рассчитанным самой системой. Система топогеодезической привязки САУ дублирована (спутниковое и автономное ориентирование). Значительно повышена точность и кучность ведения огня за счет установки новой круглосуточной системы оптикоэлектронной разведки и целеуказания.

Проведенные в рамках модернизации усовершенствования позволяют говорить о том, что САУ 2С34 еще достаточно долго будет по своим боевым характеристикам входить в число наиболее эффективных огневых систем своего класса. Ее прицельная скорострельность повысилась с 4 до 9 выстр./мин. Практически в два раза возросли боевые возможности используемых боеприпасов. Минимальную дальность безрикошетной стрельбы осколочно-фугасными снарядами удалось сократить с 4 до 1,5 км, минами — до 0,4 км. При этом максимальная дальность стрельбы осталась неизменной.

Конструктивные решения (установка на ствол индикатора перегрева, системы его охлаждения, снижение загазованности боевого отсека и т. п.), примененные в ходе производства 2С34, положительно сказались на режимах ведения огня и снижении времени, необходимого расчету для первого выстрела.

Расчет «Хосты» получил возможность двусторонней телекодовой связи с вышестоящими звеньями управления.

Конструкция.
САУ смонтирована на усовершенствованном базовом шасси своего прототипа 2С1, МЛ-ТБ, на котором установлена башня кругового вращения новой конструкции. В башне имеется новое универсальное полуавтоматическое орудие, оборудованное дульным тормозом. На модернизированной «Хосте» применены многие технические доработки, использовавшиеся до этого на САУ «Вена» (шасси — БМП-3), «Нона-СВК» и «объекта 118» (гусеничного минного заградителя).

Новая САУ может вести огонь прямой или полупрямой наводкой с открытых, полузакрытых и закрытых позиций. При этом их предварительная подготовка не нужна. Существенным достоинством новой САУ является присущая ей возможность поражать цели на обратных скатах высот, что делает ее незаменимой при ведении боевых действий в горах.

Полномасштабная модернизация бортового оборудования новой САУ до уровня 2С34 планируется на первом этапе только для командирских машин (от командира батареи и выше). На остальные САУ устанавливается СУО в несколько усеченном виде (аналог автоматизированной системы управления наведением и огнем «Успех-С»).

Как вариант рассматривается использование САУ 2С34 совместно с машинами автоматизированного управления артиллерийским огнем типа «Капустник-Б» и комплексом «Зоопарк-1», осуществляющим артиллерийскую разведку. Боевые возможности установки машин, прошедших частичную модернизацию, без данных агрегатов несколько снижаются. Однако по-прежнему они будут на порядок выше 2С1. А значительное удешевление модернизации и конечной стоимости «Хосты» делает указанный вариант (с частичной модернизацией систем САУ) оправданным как минимум с двух точек зрения. Во-первых, по состоянию на 2011 г. на вооружении СВ ВС России находилось 2965 САУ 2С1, которые необходимо модернизировать. Во-вторых, относительно недорогая САУ, имеющая возможность ведения огня всеми боеприпасами НАТО и обладающая достаточно высокими боевыми возможностями, будет востребованным товаром на рынке вооружений в третьих странах.
