В этом разделе Вы можете просмотреть фотографии вертолета Ми-26. Ми-26 – самый крупный в мире серийно выпускающейся вертолет. Машина является гордостью советского и российского вертолетостроения.

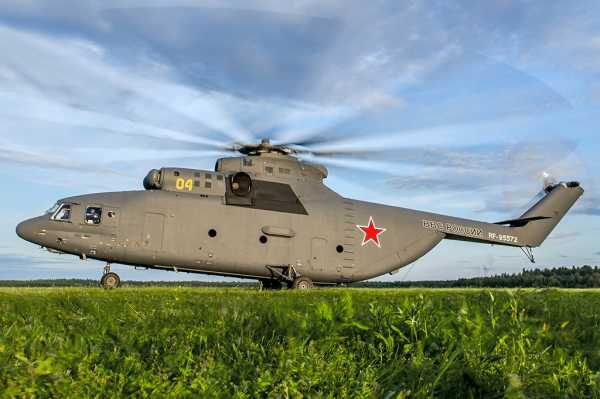

Вертолет Ми-26

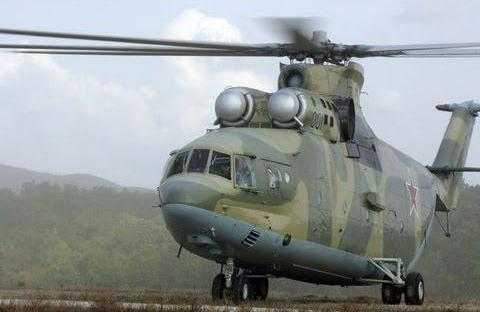

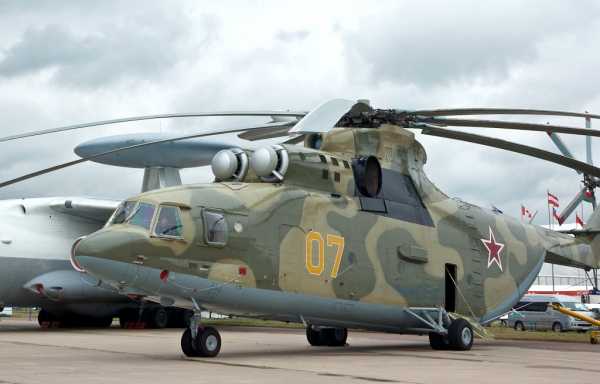

Фото вертолета Ми-26 цвета хаки

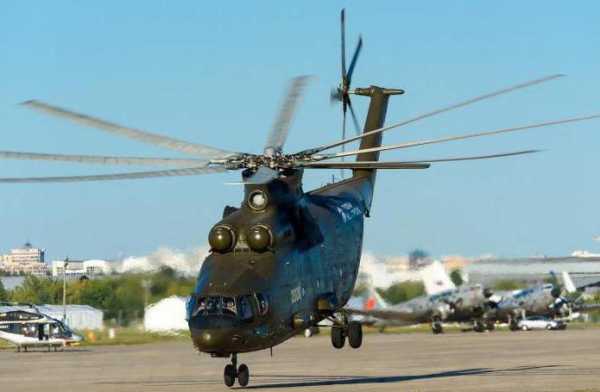

Взлет вертолета Ми-26
Фото вертолета Ми-26 во время посадки

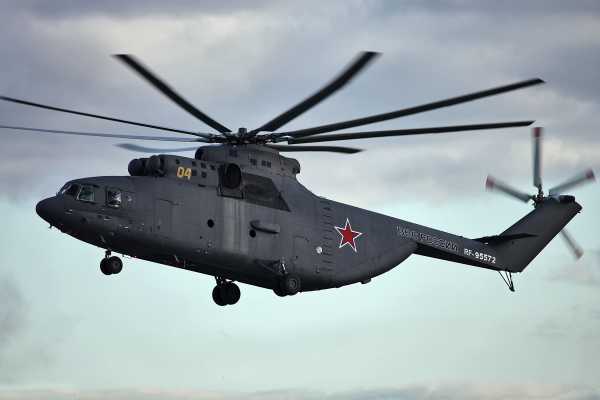

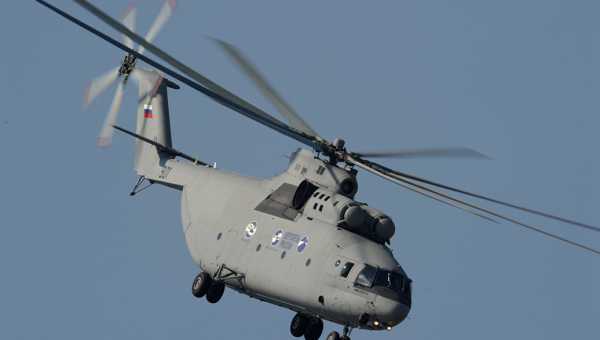

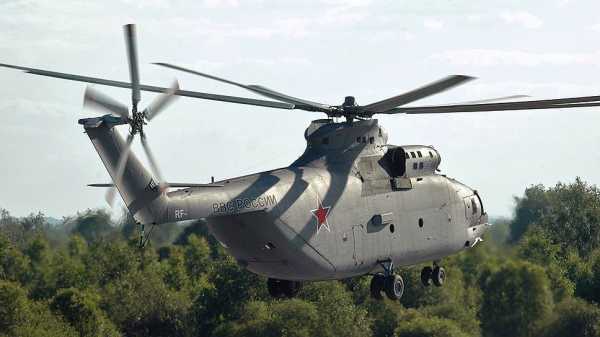

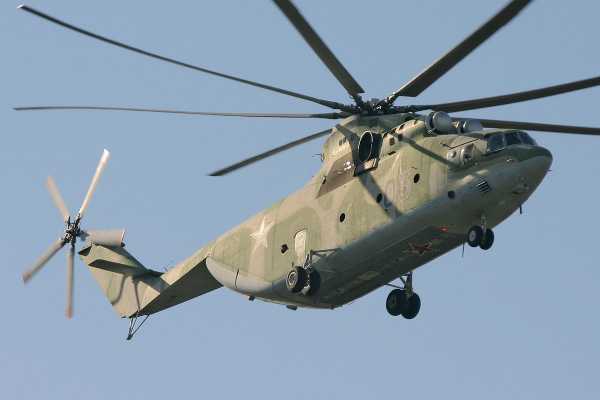

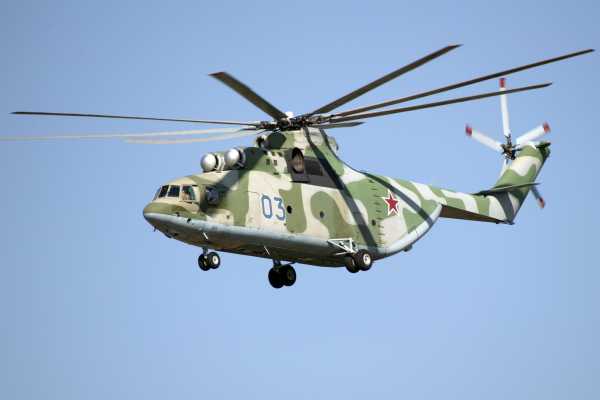

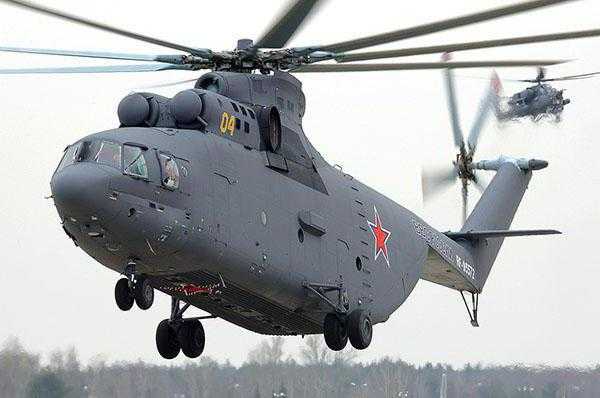

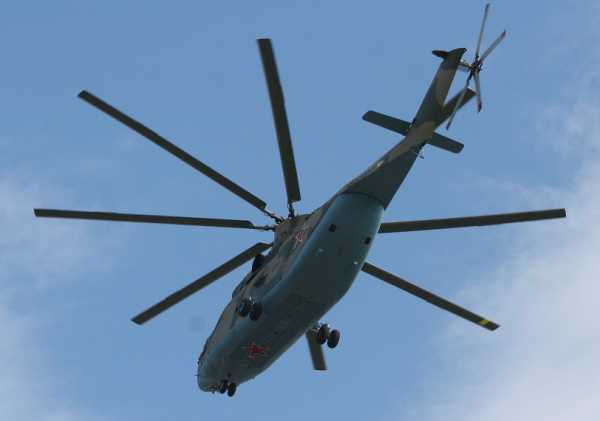

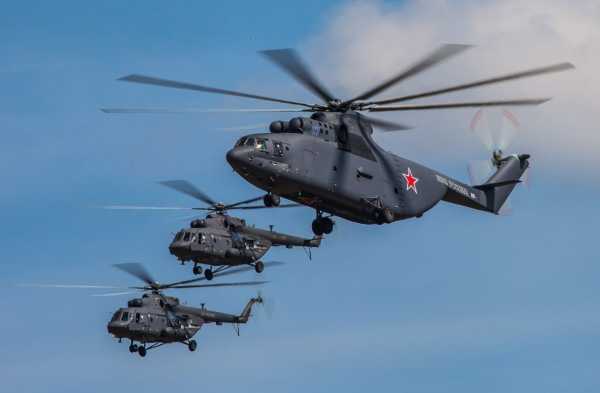

Фото вертолета Ми-26 в воздухе

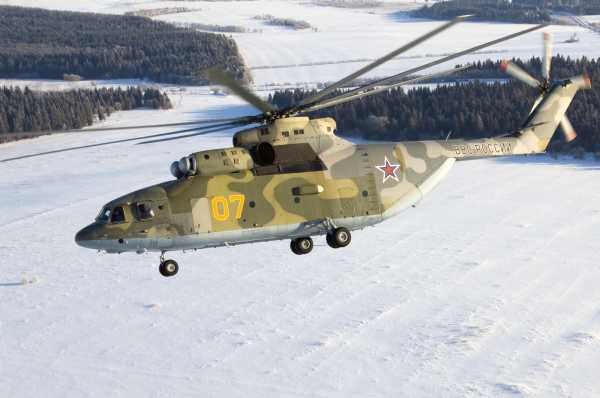

Фото вертолета Ми-26 на фоне снежного леса

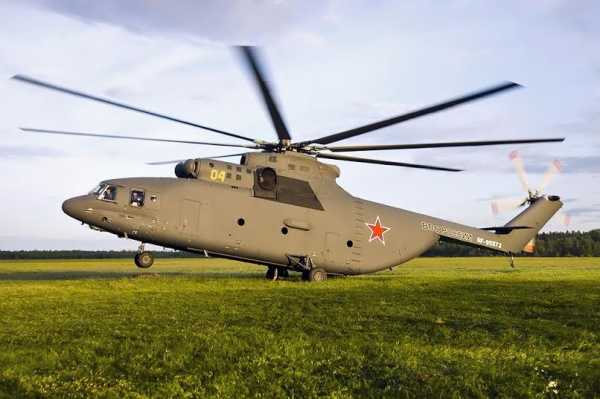

Фото вертолета Ми-26

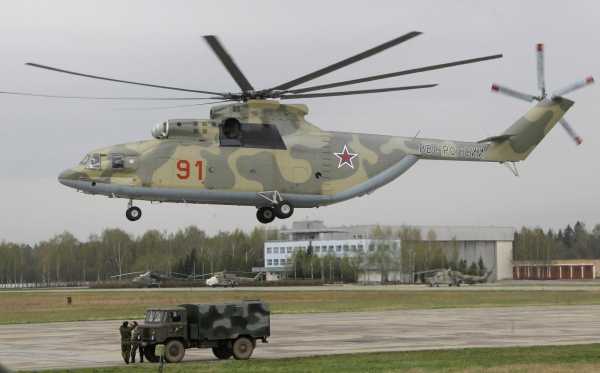

Взлет вертолета Ми-26

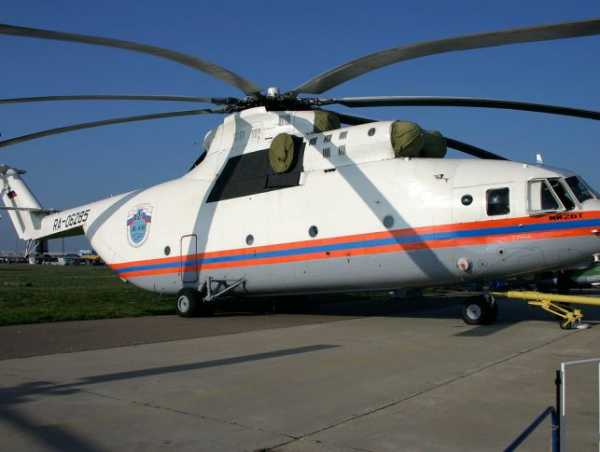

Фото вертолета Ми-26 МЧС России

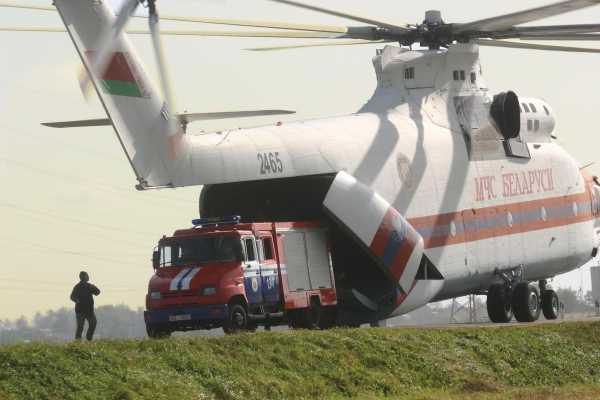

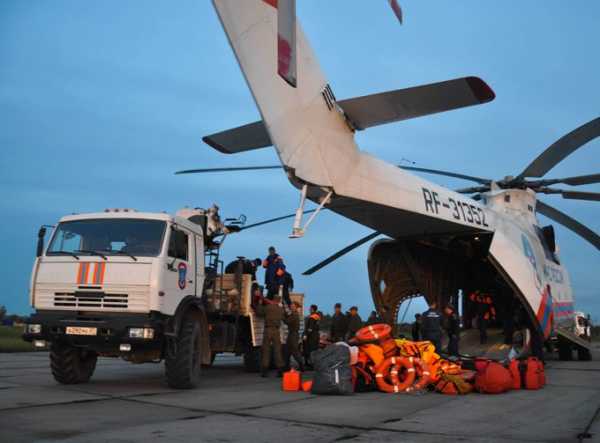

Выгрузка автомобиля из вертолета Ми-26

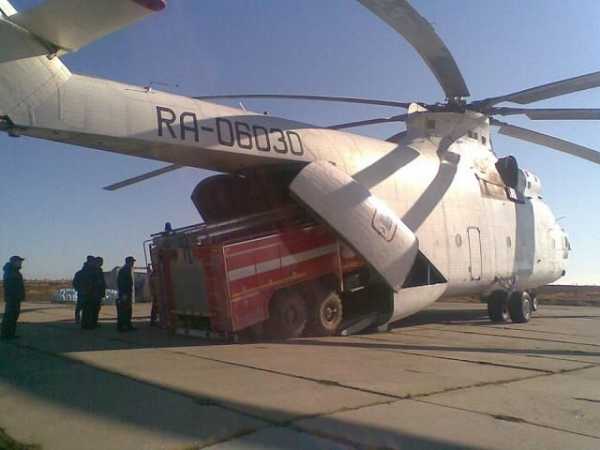

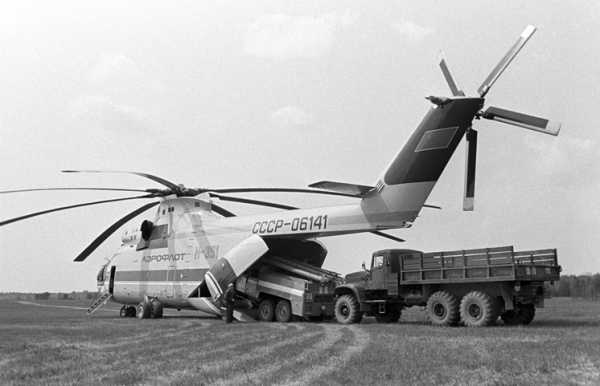

Загрузка грузовиков в вертолет Ми-26
Загрузка военной техники в вертолет Ми-26

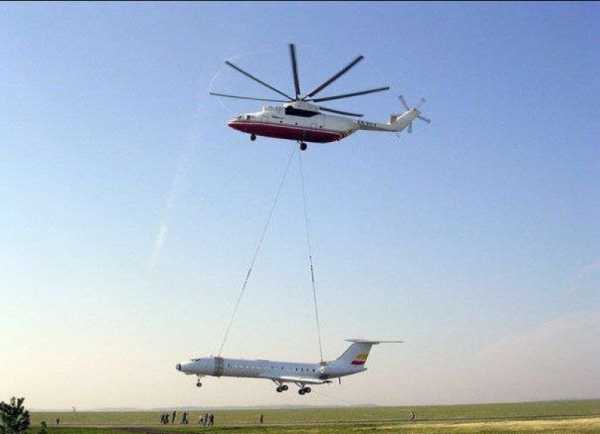

Фото вертолета Ми-26 поднимающего самолет

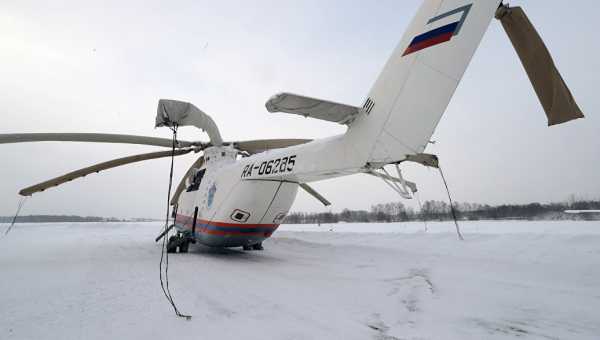

Фото вертолета Ми-26 зимой

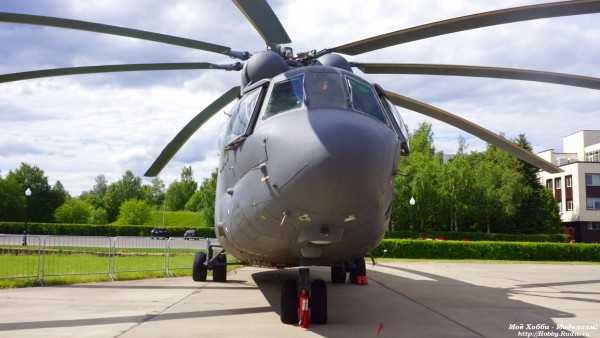

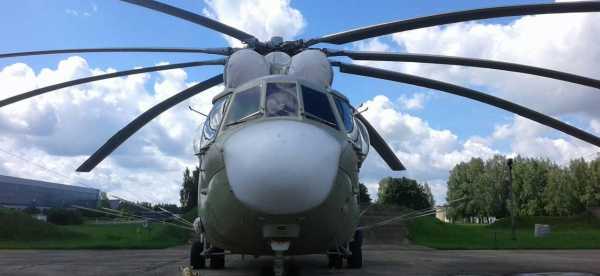

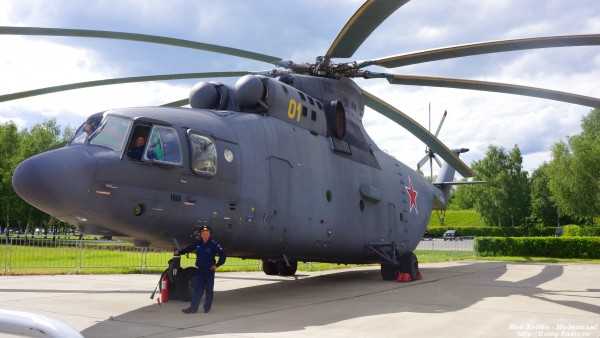

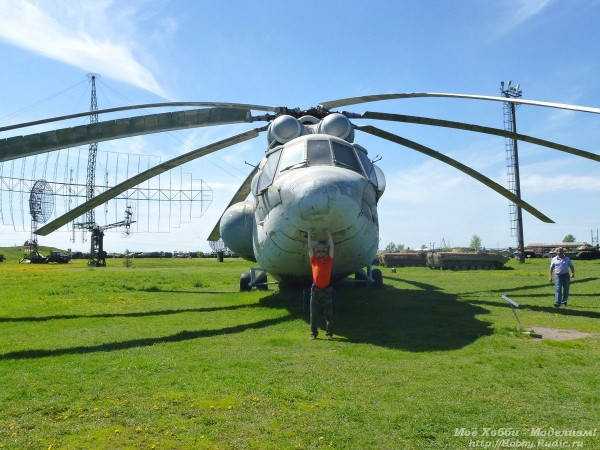

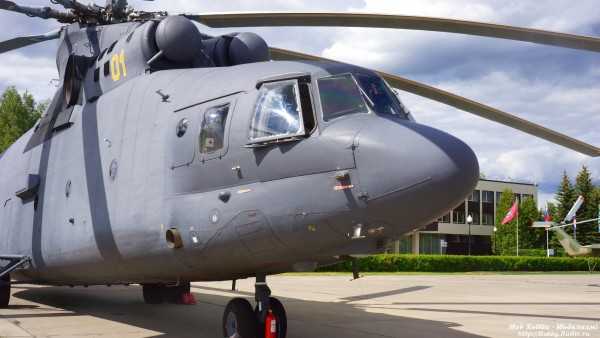

Фото вертолета Ми-26 спереди
Перевоз танка вертолетом Ми-26
Фото вертолета Ми-26 на учениях
Модель вертолета Ми-26

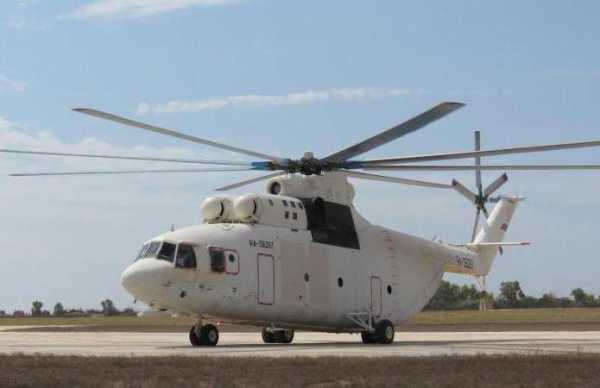

Фото вертолета Ми-26 белого цвета

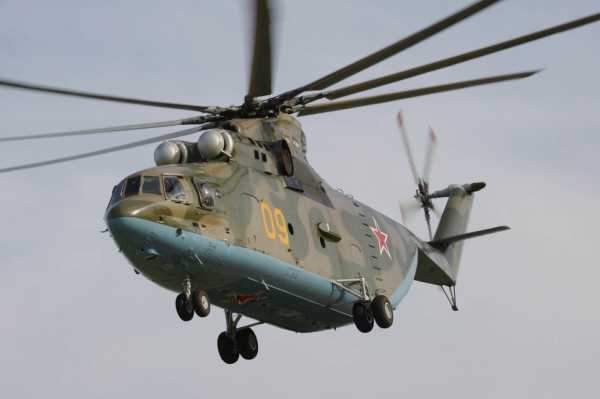

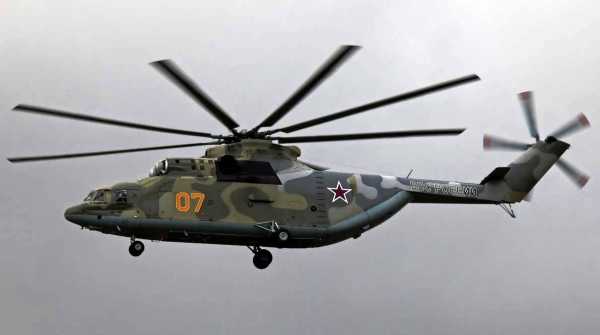

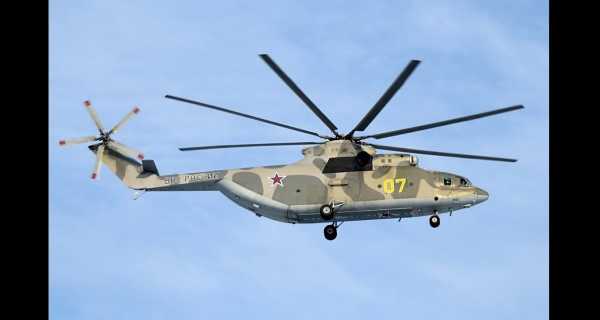

Ми-26 в воздухе
Загрузка в вертолет Ми-26
Грузовой вертолет Ми-26
Фото вертолета Ми-26

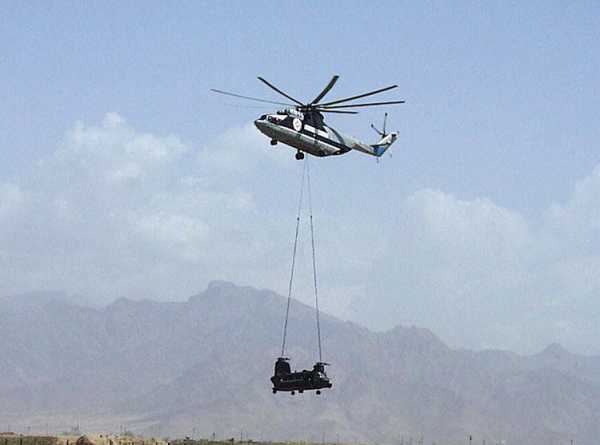

Вертолет Ми-26 перевозит другой вертолет на тросах
zabavnik.club
Тяжелый военно-транспортный вертолет Ми-26. Фото Ми-26.
Тяжелый военно-транспортный вертолет Ми-26
Ми-26 (по кодификации НАТО: Halo) — советский многоцелевой транспортный вертолёт, крупнейший в мире транспортный вертолёт.
Разработчик — ОКБ Миля. Первый полёт: 14 декабря 1977. Грузоподъёмность до 25 т полезной нагрузки, или 85 десантников. Серийное производство вертолетов Ми-26 началось в 1984 году на Ростовском вертолетном заводе. Построено более 300 вертолетов для гражданского и военного применения, из которых 40 экспортированы в различные страны, в том числе 12 в Канаду и 10 в Индию.
На сегодняшний день Ми-26 является самым крупным транспортным вертолётом в мире, производящимся серийно. В США производится аналогичный по задачам, но намного менее крупный вертолёт CH-53 фирмой Sikorsky Aero Engineering Corporation.
Версии
- V-29 — прототип
- Ми-26 — военный транспортный вариант
- Ми-26А — улучшенный вариант
- Ми-26М — спроектирован для повышенной производительности
- Ми-26MS — медицинский вариант
- Ми-26НЕФ-М — противолодочный вариант
- Ми-26П — гражданский вариант на 63 пассажира
- Ми-26ПК — «летающий кран»
- Ми-26T — гражданский транспортный вариант
- Ми-26TC — грузовой вариант
- Ми-26ТМ — «летающий кран»
- Ми-26ТП — пожарный вариант
- Ми-26ПП — постановщик помех
- Ми-26TS — экспортный вариант Ми-26T
- Ми-26ТЗ — топливозаправщик
- Ми-27 — воздушный пункт управления
Другие страницы :
Фото Ми-26
| Ми-26 : ВВС Росии |
| Ми-26 МЧС России |
| Ми-26 : гражданские |
| Ми-26ТС китайской компании China Flying Dragon Aviation |

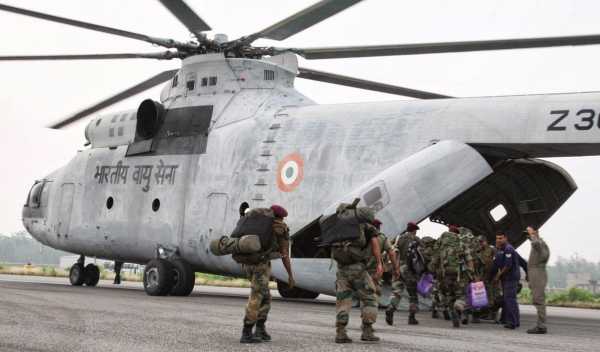

| Ми-26 : армии иностранных государств |

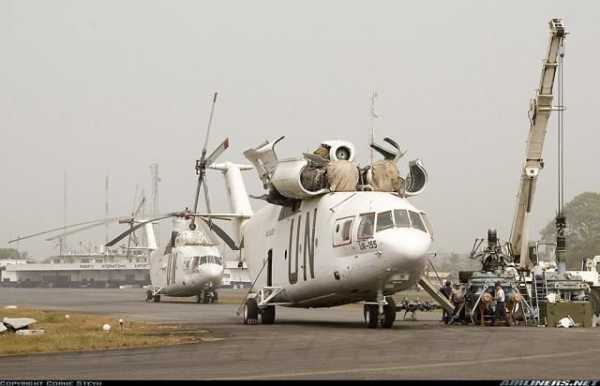

| Ми-26 на службе ООН |
Фотографии вертолёта Ми-26 в авиамузеях

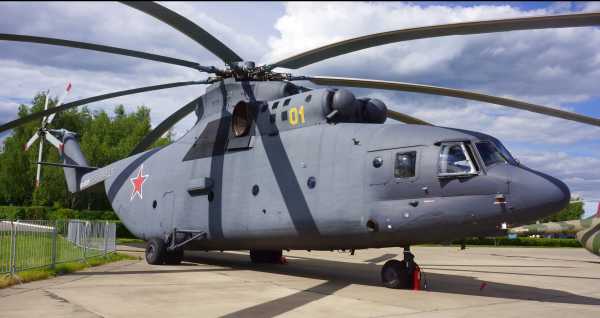

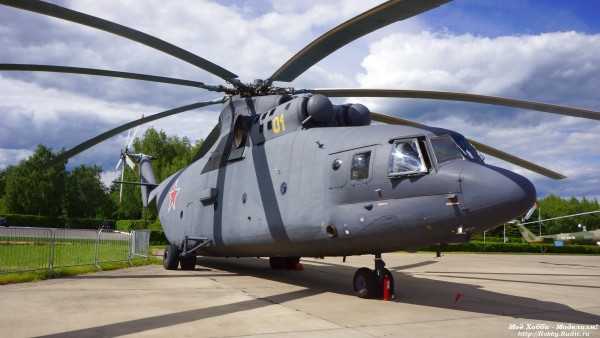

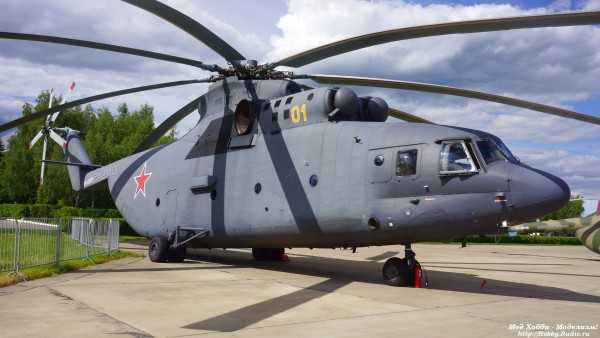

Вертолёт Ми-26 в Кубинке
Ми-26 в Кубинке

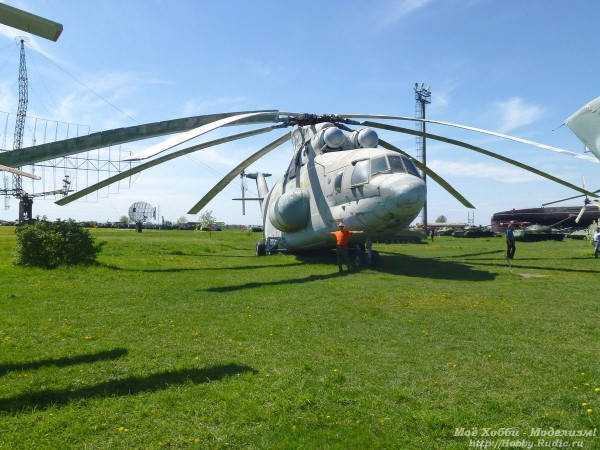

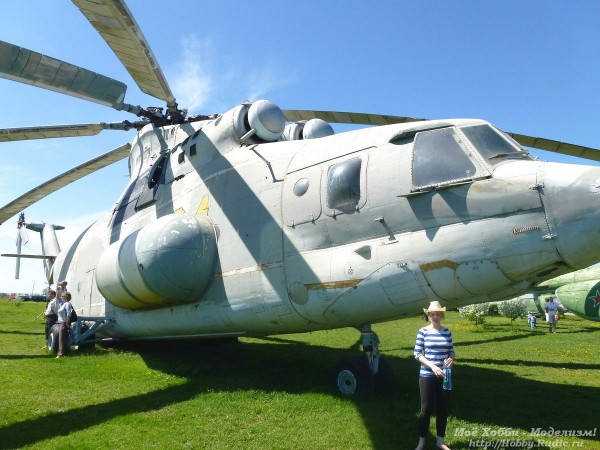

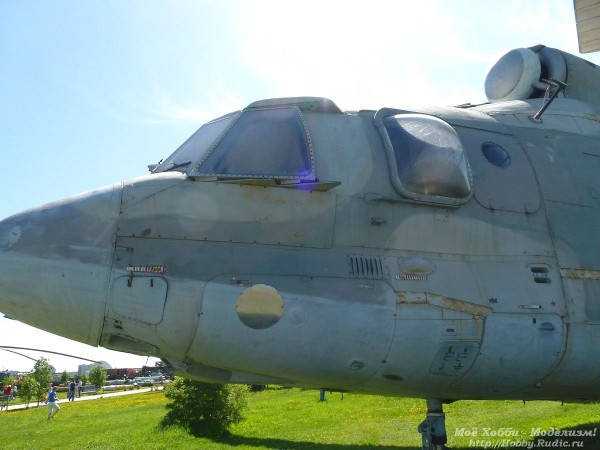

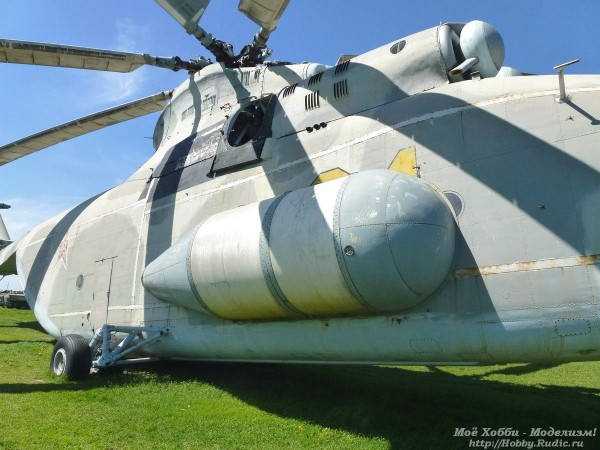

Фотографии вертолёта Ми-26 в авиамузее Тольятти

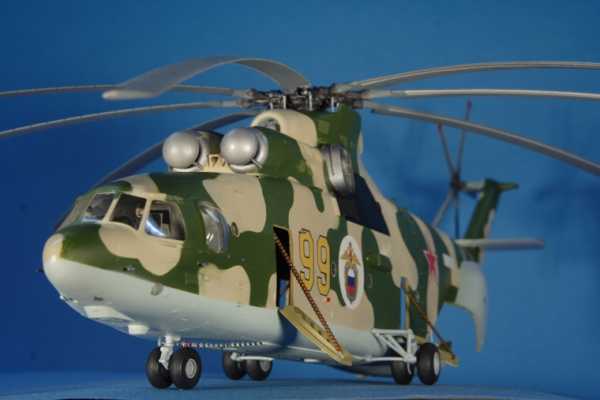

У фирмы Звезда есть сборная модель Ми-26: Вертолёт Ми-26 от Звезды
Видео: Вертолет МИ-26. Универсальный тяжеловеc
hobby.rudic.ru
Ми-26 Halo: 1/72: Звезда: Обзор модели транспортного вертолета КБ Миля — МоделистЪ
Доброго времени суток, уважаемые пользователи проекта МоделистЪ — Путь к Мастерству.
С вами снова на связи Дмитрий Игнатычев — ваш проводник мире масштабного моделирования!
Сегодня мы с вами, уважаемые коллеги, продолжим знакомство с продукцией нашего отечественного производителя масштабных моделей — фирмой «Звезда». И наше внимание будет уделено модели тяжелого транспортного вертолета КБ Миля — Ми-26.
Прежде чем приступить к обзору содержимого коробки — мы с вами окунемся в историю этой прославленной машины. Ведь она в своем роде уникальна, и по многим параметрам является лучшей в мировой практике.
 |
| Ми-26 Halo: 1/72: Звезда: Модель известного вертолета КБ Миля |
КРАТКАЯ ИСТОРИЧЕСКАЯ СПРАВКА
Продолжая развитие тяжелых транспортных вертолетов, необходимых для народного хозяйства и вооруженных сил, МВЗ им. М.Л.Миля в начале 1970-х годов приступил к разработке нового тяжелого транспортного вертолета следующего поколения для замены вертолетов Ми-6 и Ми-10. Требованиями к новому вертолету предусматривалась перевозка грузов массой 20т на расстояние 400км при обеспечении статического потолка без учета влияния близости земли более 1500м.
К этому времени проведенными в МВЗ им. М.Л.Миля совместно с ЦАГИ и ЦИАМ исследованиями было установлено, что реальное проектирование вертолетов большой грузоподъемности может быть основано только на применении редукторных систем привода несущего винта, что обусловило выбор одновинтовой схемы с рулевым винтом. Однако при этом основную трудность представляла проблема передачи к несущему винту огромной мощности, которая была успешно решена в ОКБ созданием главного редуктора, выполненного по многопоточной непланетарной схеме и имеющего лишь несколько большую массу, чем редуктор вертолета Ми-6, при вдвое большей передаваемой мощности.
Большое внимание было уделено выбору оптимальных параметров несущего винта: спроектированный восьмилопастный несущий винт диаметром 28м позволял получить значительно большую тягу, чем пятилопастный несущий винт диаметром 35м вертолета Ми-6, а проведенные совместно с ЦАГИ исследования по оптимизации аэродинамической компоновки лопастей обеспечили значительное увеличение коэффициента полезного действия несущего винта. В конструкции несущего винта использован ряд технических новшеств: конструкция втулки выполнена из титанового сплава, обеспечивающего высокую усталостную прочность, а в конструкции лопастей со стальным трубчатым лонжероном и каркасом и обшивкой из КМ широко использованы высокопрочные стеклопластики, сотовые заполнители из полимерной бумаги и новые высокопрочные клеи. В результате несущий винт вертолета Ми-26, имея на 40% меньшую массу, развивал на 30% большую тягу.
Компоновка вертолета Ми-26 выбрана такой же, как у вертолета Ми-6, однако габариты его меньше, чем у Ми-6. Фюзеляж с такими же размерами и массой, как у Ми-6, имеет грузовую кабину, объем которой вдвое больше, чем у Ми-6, и которая рассчитана на перевозку вдвое большего груза и снабжена устройствами, облегчающими загрузку и выгрузку. Габариты кабины и грузоподъемность вертолета Ми-26 обеспечивают возможность транспортировки 80—90% боевой техники и грузов мотострелковой дивизии.
В качестве силовой установки для вертолета Ми-26 были выбраны турбовальные ГТД со свободной турбиной Д-136, созданные в Запорожском моторостроительном конструкторском бюро (ЗМКБ) «Прогресс» под руководством генерального конструктора В.А.Лотарева и являющиеся не только самыми мощными турбовальными ГТД в мире, но и отличающиеся малой удельной массой, низким удельным расходом топлива и низкими уровнями шума и эмиссии загрязняющих воздух веществ.
При разработке вертолета большое внимание было уделено совершенствованию его аэродинамических обводов, что позволило значительно снизить вредное сопротивление и способствовало значительному уменьшению километрового расхода топлива, а в результате — увеличению вдвое приведенной транспортной производительности по сравнению с вертолетом Ми-6.
Первый полет первый опытный вертолет Ми-26 совершил 14 декабря 1977 года (летчик-испытатель Г.Р.Карапетян). Разработка вертолета велась под руководством генерального конструктора М.Н.Тищенко. По летно-техническим характеристикам вертолет Ми-26 значительно превосходил отечественные и зарубежные вертолеты, о чем свидетельствуют установленные на нем 14 международных рекордов, среди которых рекорды подъема груза 25т на высоту 4100м, 20т на высоту 4600м, 15т на 5600м и 10т на 6400м, а также достижения высоты 2000м с полетной массой 56768кг, установленные 2—4 февраля 1982 года.
Вертолеты Ми-26 неоднократно показывались на международных авиационно-космических выставках, начиная с 34-го Авиакосмического Салона в Париже в 1981 году, демонстрируя грузоподъемность, недоступную для зарубежных вертолетов.
 |

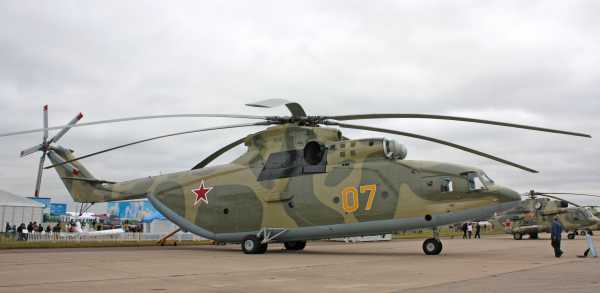

| Ми-26 на выставке МАКС-2009 |
Серийное производство вертолетов Ми-26 началось в 1984 году на Ростовском вертолетном заводе. Построено более 300 вертолетов для гражданского и военного применения, из которых 40 экспортированы в различные страны, в том числе 12 в Канаду и 10 в Индию. Разработаны следующие модификации вертолета Ми-26:
- Ми-26 — военно-транспортный вертолет.
- Ми-26А — модификация с объединенной системой управления и навигации для автоматического захода на посадку и снижения в заданном месте.
- Ми-26Т — гражданский транспортный вертолет, подобен военно-транспортному вертолету. Противопожарный вариант снабжен баком емкостью 7500л для пожарогасящей жидкости, которая направляется на очаг пожара через одну или две насадки.
- Ми-26П — пассажирский вертолет с салоном на 70 мест, по пять в ряду (3+2) с одним проходом, с багажом и бытовыми отсеками. Для обеспечения комфорта применена теплоизоляционная отделка и система кондиционирования воздуха.
- Ми-26ТМ — вертолет-летающий кран с кабиной для оператора под фюзеляжем за передней опорой шасси или на задней грузовой рампе. На внешней подвеске может перевозить груз массой 20т.
- Ми-26ТЗ — вертолет-топливозаправщик с дополнительными баками для топлива емкостью 14040л и смазочных материалов — емкостью 1040л; снабжен оборудованием для одновременной заправки топливом четырех самолетов или 10 автомашин.
- Ми-26М — усовершенствованный вариант вертолета с новым несущим винтом с улучшенной аэродинамикой лопастей, новыми ГТД Д-127 ЗМКБ «Прогресс» мощностью по 10440кВт, и усовершенствованным оборудованием. Вертолет обладает улучшенными характеристиками при эксплуатации в условиях высоких температур воздуха и высокорасположенных ВПП и при отказе одного двигателя. Максимальная перевозимая нагрузка уйеличена до 25т. В 1992 году был разработан аванпроект, строится опытный вертолет, серийное производство планируется после 1996 году. В 1993 году на 40-й авиационно-космической выставке в Париже демонстрировалась модель вертолета.
 |

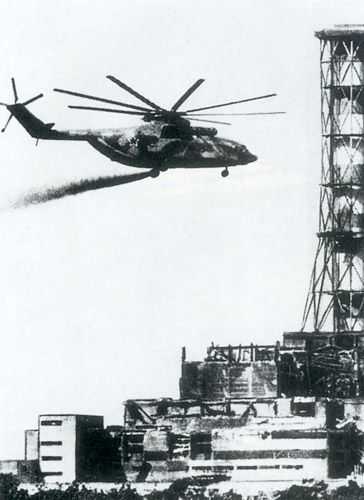

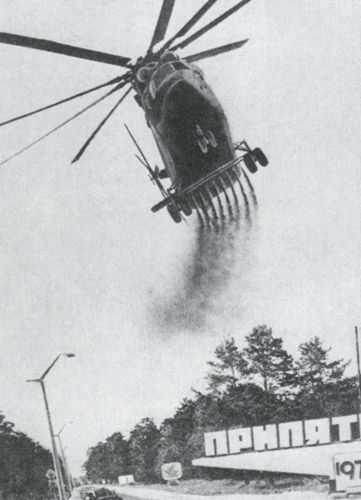

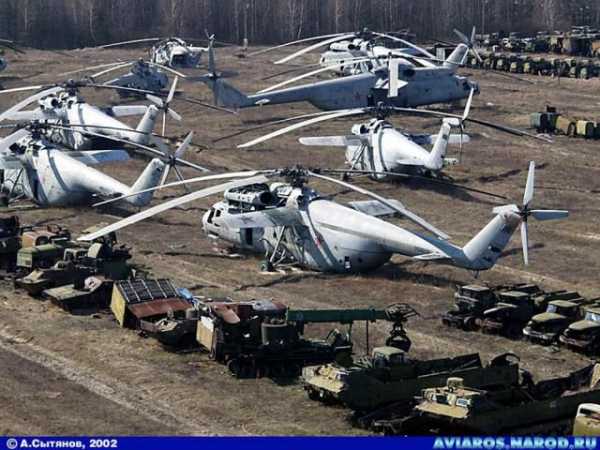

| Ми-26 во время ликвидации последствий аварии на Чернобыльской АЭС |
КОНСТРУКЦИЯ
Вертолет одновинтовой схемы с рулевым винтом, двумя ГТД и трехопорным шасси. Конструкция выполнена из алюминиево-литиевых сплавов с широким применением титановых сплавов и композиционных материалов.
Фюзеляж полумонококовой конструкции. В носовой части размещена кабина экипажа, состоящего из первого летчика на переднем левом сиденье и второго летчика на правом сиденье. За первым летчиком располагается бортинженер, а за вторым — штурман-радиооператор; между летчиками на откидном сиденье может располагаться оператор грузовых работ, за кабиной экипажа размещена отдельная кабина для четырех пассажиров.
На вертолете-кране Ми-26ТМ, используемом для транспортировки грузов на внешней подвеске и строительно-монтажных работ, в передней части фюзеляжа за передней опорой шасси расположена подвесная кабина управления, обращенная назад, чтобы оператору было удобно управлять грузовыми работами. Рассматривался вариант двухместной подвесной кабины управления, размещенной под грузовой рампой и обращенной вперед. Кабины оснащались электродистационной системой управления.
сигнализацией, кабина имеет центральный проход и в конце два туалета и багажный отсек, доступ в кабину осуществляется через дверь с левого борта с откидным трапом, для обеспечения комфортных условий для пассажиров применена теплозвукоизоляционная отделка и установлена система кондиционирования воздуха.

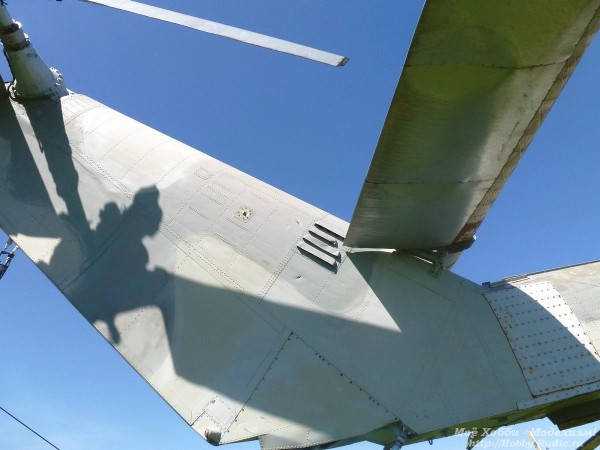

Хвостовая балка имеющая плоскую нижнюю поверхность для улучшения условий погрузки и выгрузки, переходит в большое вертикальное оперение с несимметричным профилем для создания боковой силы и разгрузки рулевого винта и регулируемым на стоянке стабилизатором.

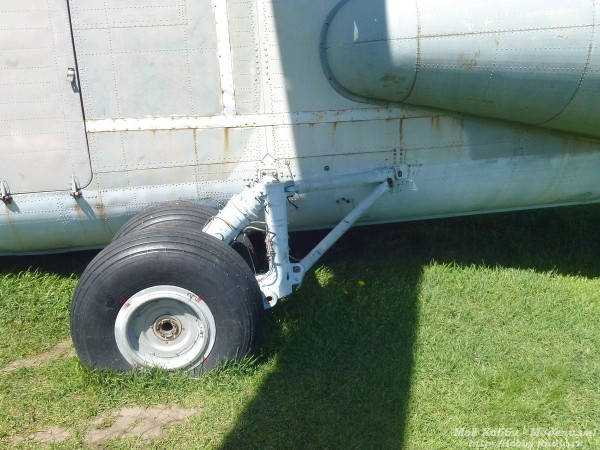

Шасси неубирающееся, трехопорное, со сдвоенными колесами и убирающейся хвостовой опорой. Передняя опора самоориентирующаяся, главные опоры со сдвоенными колесами размерами 1120 х 450мм отличаются небольшими габаритами, двухкамерные амортизационные стойки обеспечивают на стоянке изменение клиренса.
Несущий винт восьмилопастный, с шарнирным креплением лопастей и гидравлическими демпферами. Лопасти прямоугольной формы в плане, имеют усовершенствованные аэродинамические профили с относительной толщиной 0.12 у комля и 0.09 на конце лопасти и умеренную аэродинамическую крутку. Лопасти смешанной конструкции с трубчатым стальным лонжероном, к которому присоединяются 26 секций с нервюрами, обшивкой из стеклопластика и сотовым заполнителем. Носок лопасти защищен противокоррозионной накладкой из титанового сплава. Хорда лопасти 0.835м, окружная скорость концов лопастей 220м/с.

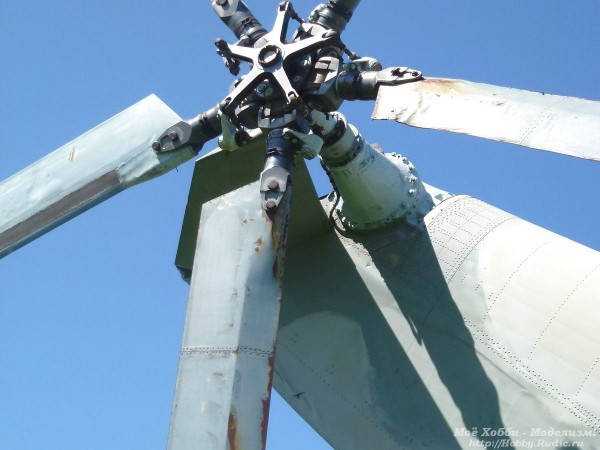

Рулевой винт пятилопастный, диаметром 7.67м, с лопастями прямоугольной формы в плане из стеклопластика.
 |

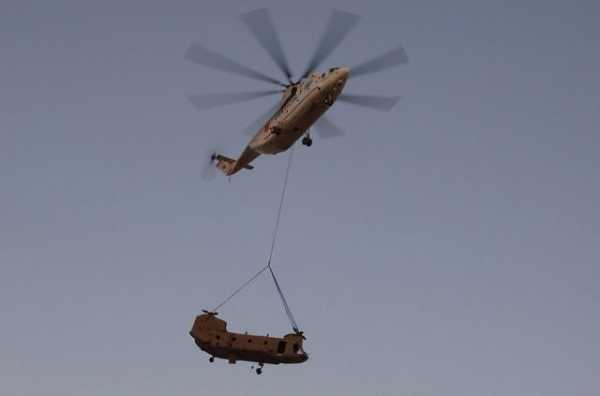

| Ми-26 транспортирует сломанный Чинук ВВС США |
Силовая установка состоит из двух турбовальных ГТД со свободной турбиной Д-136, установленных рядом сверху фюзеляжа в отдельных гондолах, разделенных титановой противопожарной перегородкой. Воздухозаборники двигателей снабжены пылезащитными устройствами и электрическими противообледенительными системами. Силовая установка имеет систему автоматического поддержания оборотов несущего винта; в случае выхода из строя одного двигателя система автоматически увеличивает мощность второго до чрезвычайной, поддерживая постоянные обороты несущего винта (132 об/мин).
Турбовальный ГТД Д-136 со свободной турбиной модульной конструкции. Газогенератор создан на основе газогенератора ТРДД Д-36, имеет шестиступенчатый компрессор низкого давления со скоростью вращения 10950 об/мин и семиступенчатый высокого давления (14170 об/мин). Двухступенчатая свободная турбина имеет скорость вращения 8300 об/мин, регулируемую в пределах ±300 об/мин. Длина двигателя 57.5м, ширина 1.4м, высота 1.13м, сухая масса 1050кг, чрезвычайная мощность двигателя 8500кВт, максимальная продолжительная мощность 6338кВт. Удельный расход топлива 0.206 кг/л.с.-ч.
Вспомогательная силовая установка расположена под кабиной экипажа с левой стороны и обеспечивает запуск двигателей и привод электрической и гидравлической систем и системы кондиционирования на стоянке.
Топливо содержится в 8 мягких баках общей емкостью 12000л, расположенных под полом кабины, из которых поступает в два расходных бака, расположенных сверху двигателей.
Трансмиссия состоит из главного редуктора, двух муфт свободного хода, валов привода рулевого винта, промежуточного редуктора и редуктора рулевого винта. Главный редуктор ВР-26 модульной конструкции, трехступенчатый, имеет приводы вентилятора охлаждения редуктора и маслосистем, установленного над воздухозаборниками двигателей, трансмиссии рулевого винта и вертолетных агрегатов. Редуктор имеет длину 2.5м, ширину 1.95м и высоту 3.02м, сухая масса 3640кг.
Для обслуживания силовой установки и трансмиссии на обтекателях двигателей имеются большие откидные панели, используемые как рабочие площадки, а в хвостовой балке имеется проход для обслуживания трансмиссии рулевого винта без специального наземного оборудования.
Оборудование. Две гидравлические системы с давлением 20.6МПа и электрическая система постоянного тока с напряжением 28В.
Навигационный комплекс для полетов днем и ночью, в простых и сложных метеоусловиях, включает комбинированную курсовую систему «Гребень-2», пилотажный командный прибор ПКМ-77М и авиагоризонт АГР-83-15, автоматические радиокомпасы АРК-19 и АРК-УД, радиотехническую систему ближней навигации «Веер-М», доплеровский измеритель скорости и угла сноса ДИСС-32, антенно-фидерную систему «Ромашка», радиовысотомер А-036. В состав установленного на Ми-26 пилотажного комплекса ПКВ-26-1 входят четырехканальный автопилот ВУАП-1, система траекторного управления, система директорного управления, система гашения колебаний груза на внешней подвеске. Имеется метеорадиолокатор. Радиосвязная аппаратура включает командные УКВ-радиостанции Р-863 и Р-828, связную KB—радиостанцию «Ядро-1Б», аварийную радиостанцию Р-861 и самолетное переговорное устройство СПУ-8, бортовая телевизионная аппаратура БТУ-1Б с тремя видеокамерами и видеоконтрольным устройством ВК-175 для наблюдения за состоянием груза на внешней подвеске. Установлена магнитная система регистрации полетных данных «Тестер-УЗ», аппаратура речевых сообщений РИ-65 для оповещения экипажа об аварийных ситуациях в полете.
На военно-транспортных вариантах размещены устройства выброса ЛТЦ, передатчики помех ИК-устройствам, экраны для подавления ИК-излучения.
Информация взята с сайта aviastar.org
| Ми-26 Halo: Легендарные вертолеты: Непревзойденный тяжеловоз |

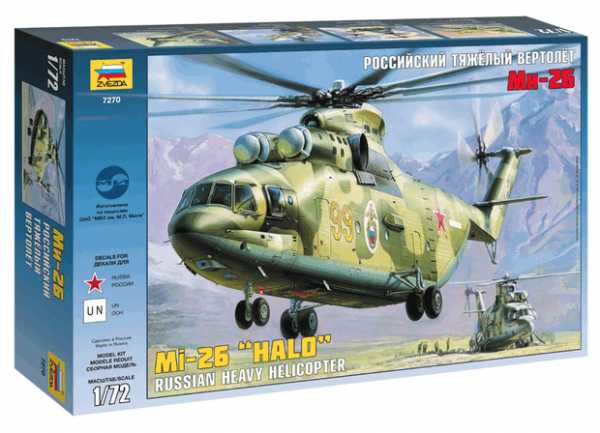

Теперь можно приступить к осмотру коробки — сделать обзор Ми-26 в масштабе 1/72 от Звезды.
Сразу можно сказать, что модель еще до вскрытия коробки начинает передавать волнующее ощущение Силы и Мощи, заложенное в этом вертолете. Перед нашим взором предстает коробка с габаритами 49 х 30 х 9 см. Глянув на коробку — сразу и не осознаешь, что модель выполнена в масштабе 1/72. Ведь в нее спокойно влезут парочка — другая моделей авиации в 48м масштабе.
Сама коробка в стиле от Звезды — плотный картон, откидывающаяся наверх крышка. На лицевой стороне — прекрасная иллюстрация вертолета в работе. На обороте — ряд фотографий, представляющих модель в сборе.
ЧТО ВНУТРИ КОРОБКИ?
- Инструкция
- Литники. 5 штук — 238 деталей согласно спецификации. Все они представлены на фото ниже.
- Лист декали на 2 варианта
Первое с чего я предпочитаю начать работу с моделью — это изучение инструкции. Вы можете ознакомиться с ней, кликнув мышью по значку ниже. Инструкция откроется в новом окне браузера, и не будет мешать дальнейшей работе. Признаюсь честно. Инструкция мне понравилась, как и все новые информационные материалы в моделях Звезды. Это больше не рисунки от руки, а настоящие трехмерные чертежи из программ моделирования. Удобно работать.
КАЧЕСТВО ЛИТЬЯ
Литье выполнено на достаточно комфортном уровне. Чистое, облоя практически нет. Утяжины присутствуют. Но их наличие не критично. Поверхность пластика несколько шероховатая на крупных деталях, как на литниках от ПАК ФА. Расшивка внутренняя, приемлемая по глубине и аккуратности нанесения. Как говорят знатоки, в некоторых местах она не соответствует прототипу, и её можно переделывать. Но я не принадлежу к миллиметровщикам, а потому не заморачиваюсь со столь глубоким соответствуем модели реальности. Все равно в таком малом масштабе вся расшивка — это имитация.
Корпус вертолета собирается из 9 деталей. Литье на маленьких деталях — хорошее. Что и говорить новое оборудование у Звезды позволяет выпускать модели на значительно более высоком уровне качества.
Интерьер кабины несколько упрощен. Но при этом собирается, если я не ошибаюсь, из 2х десятков деталей. Все приборы даны декалями. Все это характеризует модель для массового спроса. Она должна быть доступна к сборке моделистам любой квалификации. Те, кто ищет высокого уровня детализации — могут просто купить наборы афтермакета.
В наборе есть пилоты. Выполнены просто и со вкусом. Хотя не так ажурно, как на последних новинках от Звезды. Типа ПАК ФА и Су-27СМ.
ФОТО КЛИКАБЕЛЬНЫ
Достаточно точно и полно, насколько это возможно для такого типа модели, выполнена грузовая кабина. Есть силовой набор и лебедка, грузовой люк можно открыть и опустить сходни, открыть задние двери грузового отсека. На стенках грузового отсека много следов от толкателей. Придется попотеть убирая их, чтобы не повредить рельеф. Лопасти основного ротора выполнены «с провисом». Втулка винта — гениальное изобретение Милевцев — собирается из 32 деталей без учета лопастей. Видно разработчики модели хотели подчеркнуть важность исторического момента. Хотя всё может быть намного прозаичней. И простота отлива такой детали, и её последующая сборка — важнее!!!
Не в пример вышеописанному, рулевой винт собирается из 3х деталей (+6 лопастей). Кстати, обратите внимание при сборке, что лопастей на рулевом винте — 5. Просто сам литник выполнен в 2х экземплярах. Так что одна лопасть останется в качестве запасной.
Шасси упрощенное. Основные стойки выполнены по 3 детали каждая. Литье — без претензий. Все баллоны шасси выполнены «без нагрузки», собираются из 2х половин. А вот передняя сойка шасси выполнена даже не «нагружено», а скорее «перегружено».
Это основное, что хотелось бы отметить на модели.
Кстати.
Остекление выполнено не плохо. Искажения может и будут, но кабину все равно не сильно видно. Вот только проблема в пластике. Это скорее всего полиэтилен, потому очень плохо обрабатывается. Но таково остекление на всех последних моделях Звезды.
Декаль по-спартански упрощенная. Впрочем, для Звезды — это норма. Технички практически нет. Основной лист представляет собой два варианта ФПС Таджикистан-93 и ООН Уганда-2003. Но тут явное желание оставить поле для деятельности смежников, типа Бегемота.
Я вообще понимаю, производители масштабных моделей не стремятся крайне копийно делать модели. Нужно оставлять место поработать и моделистам, и производителям смежных тематик.
При окрашивании модели советую не полагаться полностью на инструкцию. Желательно раздобыть в интернете фотографии прототипов, благо в этом сейчас никаких проблем нет.
ВЫВОДЫ:
Ми-26 Halo 1/72 от Звезды — мне понравилась. Именно по ощущениям понравилась. Это больше не модели, которые неприятно брать в руки, думая как же с этой гадостью воевать. Собрать её на хорошем уровне сможет и новичок. Он получит в итоге прекрасный вертолет, прекрасную модель. Профессионалам есть же где развернуться. Доработать внутренности грузовой кабины, повесить декали от Бегемота. Да мало ли еще что. А уж диорамы выйдут просто прелесть.
Конечно, есть у модели и свои недочеты. Но создается впечатление, что производители специально оставляют подлянки, чтобы мы — моделисты с жиру не бесились. Да и вообще, с супер хорошими моделями творить практически негде. Тупо собрал и все. Так что я за небольшие косяки.
Но именно небольшие. А не такие, когда детали корпуса разного размера и кривизны, и сходиться кувалды и мата не будут.
ОЦЕНКА: 4+
Я ставлю этой модели твердую четверку. Даже с плюсом. Чтобы было куда стремиться производителю. А вам, уважаемые коллеги, советую покупать эту модель. Будете обрадованы.
На сегодня всё!
Удачи вам!
И прекрасных моделей!
globaltao.com
фото, технические характеристики, отзывы военных летчиков
Тяжелый вертолет Ми-26Т2 от ОАО «МВЗ им. Миля» был презентован в 2010 году на выставке HeliRussia. Символично, что новая машина поднялась в воздух для испытаний в дату 50-летнего юбилея воздушного крана Ми-10, который занял достойное место не только в отечественной, но и мировой истории вертолетостроения. Новый летательный аппарат – это не просто улучшенная модификация предшественника, а вполне самостоятельная единица с кардинальной сменой имиджа. При создании модификации конструкторы учли все новейшие достижения науки и техники, включая использование цифрового радиоэлектронного оборудования на борту. Экипаж сократили до 2 человек.
История создания
Разработка Ми-26Т2 ориентирована на повышение аэромобильности сухопутных военных сил Советского Союза. Группа конструкторов во главе с Милем обладала большим опытом в тяжелом вертолетостроении, поэтому новая машина была создана в самые сжатые сроки. Новая техника превосходила все отечественные и большинство зарубежных аналогов.
Дополнительным подтверждением высокой квалификации инженеров стало создание новой конфигурации Ми-26 под руководством М.Тищенко. Тяжелый транспортный вертолет в первый тестовый полет отправился 14 декабря 1977 года, впоследствии установив более 10 мировых рекордов. До сих пор он применяется для решения ряда важных задач как в России, так и за границей.
Интересные факты
Невзирая на то что прошло много лет с момента создания данной техники, реальной замены для Ми-26Т2 не существует до сих пор. Он считается самым большим и грузоподъемным вертолетом среди аналогов, выпускаемых серийно.
Отличительной чертой обновленного летательного аппарата стало сокращение экипажа до 2 человек. Кроме того, изменениям подверглась авионика. Решение об уменьшении количества летчиков призвано обеспечить абсолютно иную компоновку кабины, а также использовать комплект бортового радиооборудования, способного безопасно и эффективно выполнять поставленные задачи и различные полетные задания.
Особенности
Ми-26Т2 отличается от остальных коммерческих вертолетов тем, что поддерживает определенный маршрут на малых высотах при непосредственном участии экипажа. Другие гражданско-магистральные лайнеры следуют преимущественно на автоматическом пилотировании. Летчики берут управление в свои руки только при посадке или взлете, а также в случае возникновения внештатных ситуаций.
В связи с этим перед инженерами МВЗ «Миля» стояла серьезная задача по созданию блока взаимодействия экипажа и оборудования, который бы обеспечивал безопасность полета в различных условиях. Стоит отметить, что конструкторы решили этот непростой ребус высокопрофессионально. Обновленная машина возводилась в Ростове на комбинате «Роствертол».
Оснащение
Основным направлением модернизации Ми-26Т2 стало увеличение экономических и технических параметров, а также расширение отраслей и условий применения вертолета. По большому счету должна была получиться летная техника, пригодная для эксплуатации в любое время суток, имеющая сокращенный экипаж и современную авионику, которая разрабатывалась на базе оборудования БРЭО-26. Данный радиоэлектронный комплекс спроектировали специалисты Раменского конструкторского бюро.
Так как летные параметры вертолета полностью соответствуют требованиям, предъявляемым к машинам подобной категории, основная модернизация была направлена на реконструкцию бортового радиоэлектронного оборудования. В систему БРЭО-26 вошел навигационный комплекс НПК-90-2, который включает в себя блок электронной индикации, пульт управления, вычислительное оборудование, навигационный спутниковый и цифровой узел пилотажа. Также в состав авионики внедрена круглосуточная обзорная оптико-электронная система, комплект резервных приборов, современный связной и контрольный бортовой блок.
Оснащение может дополнительно доукомплектовываться очками ночного видения. В результате БРЭО значительно увеличил показатели надежности и безопасности в полете, улучшил курсовую устойчивость и управляемость, а также оптимизировал точность зависания, что очень важно при работе с применением подвески внешнего типа.
Ми-26Т2: технические характеристики
Ниже приведены основные ТТХ рассматриваемой техники:
- Состав экипажа – 2 человека.
- Вес взлетный (нормальный/максимальный) – 49,6/56,0 т.
- Показатель скорости при нормальной взлетной массе на высоте 0,5 км – 270/255 (максимальная/крейсерская).
- Динамический потолок – 4,6 км.
- Дальность перелета – 800 км (с дополнительными баками – 1905 км).
- Тип силовой установки – Д-136.
- Мощность при взлете 11400х2 (л.с.).
Применение
Оснащение Ми-26Т2, фото которого приведено выше, комплексом БРЭО дает возможность производить полеты днем и ночью, независимо от метеорологических условий. Еще одно достоинство машины – сокращение времени на составление летного плана, уменьшение нагрузки на членов экипажа благодаря автоматическому контролю рабочих параметров бортовых систем. Автоматизация всех узлов и наличие средств навигации позволило снизить количество обслуживающего персонала до 2 летчиков (если используется внешняя подвеска – в экипаж добавляется еще один человек). Все инновационные решения уменьшают прямые эксплуатационные затраты с одновременным повышением эффективности использования машины.
Вертолет Ми-26Т2, характеристики которого указаны выше, предназначен для транспортировки крупногабаритных грузов в специальной кабине либо на наружной подвеске. В военных целях он может вместить отряд из 80 десантников, при ликвидации аварий или последствий чрезвычайных ситуаций – до 60 пострадавших. При помощи данного летательного аппарата можно выполнять сложные и трудоемкие строительно-монтажные операции. Кроме того, вертолет способен осуществлять оперативную доставку горюче-смазочных материалов, производя автономную заправку различной техники. Также машина ориентирована на тушение масштабных пожаров, трелевку леса и выполнение прочих транспортных заданий.
Отзывы военных летчиков о Ми-26Т2
Как утверждают специалисты, модернизированный тяжелый вертолет будет востребован не только в России, но и за рубежом на протяжении еще многих лет. Связано это с тем, что машина может эффективно решать широкий спектр задач не только мирного, но и военного характера. Во всем мире аналогов Ми-26Т2 практически нет, если не считать американские модификации CH-47D и CH-53E.
Неограниченный объем работ для данного вертолета просматривается и на территории Азии, Африки и странах Ближнего Востока. Обновленный комплект БРЭО позволил устранить имеющиеся недостатки. Летчики отмечают, что теперь аппарат может работать в любое время суток, практически независимо от погодных условий. Все эти факторы наводят на мысль, что ниша самых тяжелых вертолетов на мировом рынке уверенно будет занята именно моделью Ми-26Т2.
fb.ru
Ми-26 – самый большой вертолёт
Этот вертолет летал над пылающим реактором Чернобыльской АЭС и в горячих точках мира в составе миротворческих миссий ООН. Он может перевозить грузы до 20 тонн, дальность полета – 2000км. Диаметр винта равен размаху крыльев самолета Боинг-737. Имеет два двигателя по 11 000 л.с. мощности каждый. Это Ми-26 – самый большой серийный транспортный вертолет в мире! Авиакомпания «ЮТэйр» эксплуатирует крупнейший в мире по размеру и грузоподъемности вертолетный флот. В парке компании имеется 352 вертолёта, 25 из которых – это Ми-26.Ми-26 — советский многоцелевой транспортный вертолёт. Является крупнейшим в мире серийным транспортным вертолётом.
Разработчик — ОКБ Миля. Первый полёт совершил 14 декабря 1977 года. Серийно производится Ростовским вертолётным заводом. Всего изготовлено более 310 машин. Выпуск продолжается.

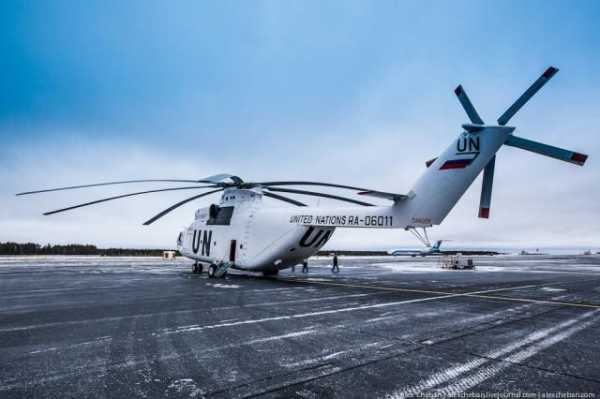

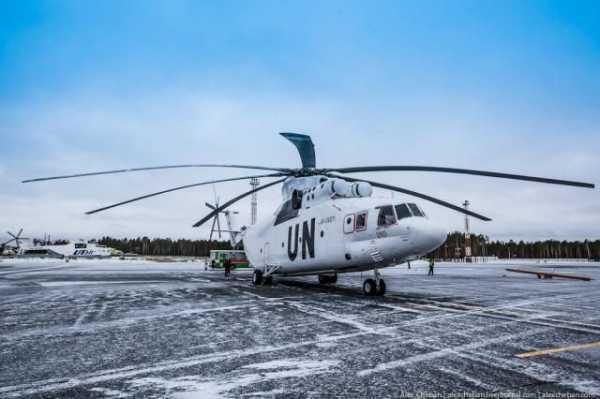

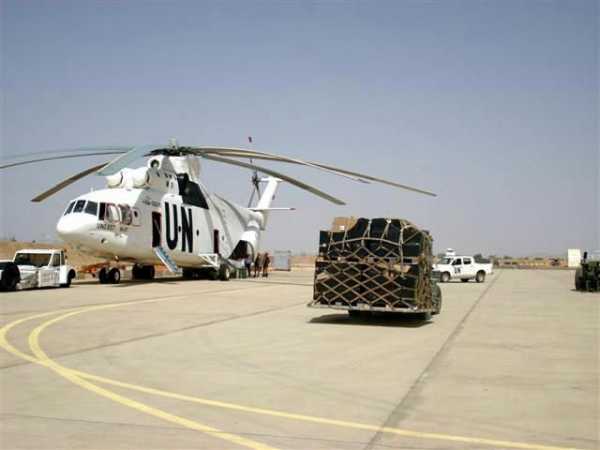

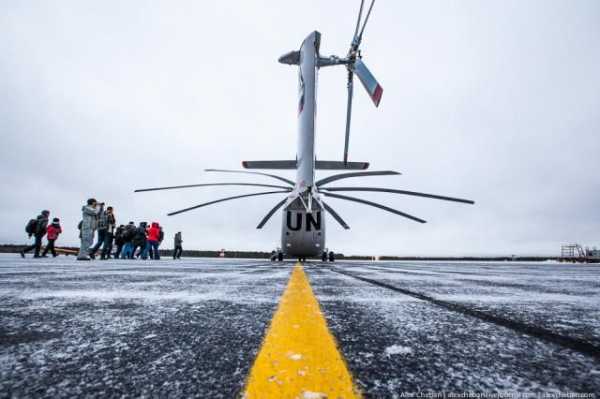

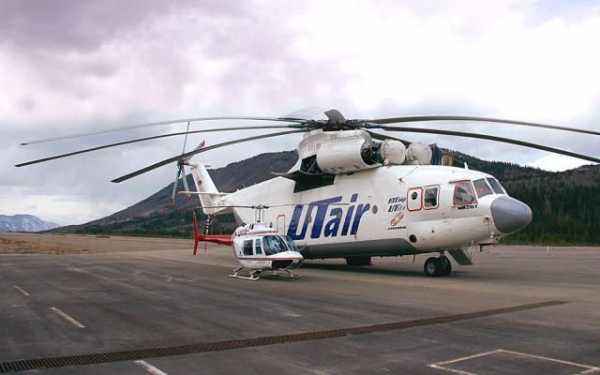

Ми-26 авиакомпании ЮТэйр в ливрее ООН в Сургуте
Ми-26 представлял собой первый отечественный вертолет нового третьего поколения. Такие винтокрылые аппараты разрабатывались в конце 60-х — начале 70-х гг. многими иностранными фирмами и отличались от своих предшественников улучшенными технико-экономическими показателями, в первую очередь транспортной эффективностью. Но параметры Ми-26 значительно превосходили как отечественные, так и зарубежные показатели вертолетов с грузовой кабиной. Весовая отдача равнялась 50 процентов (вместо 34 процентов у Ми-6), топливная эффективность — 0,62 кг/(т*км). Практически при тех же геометрических размерах, что и у Ми-6, новый аппарат имел вдвое большую полезную нагрузку и значительно лучшие летно-технические характеристики. Увеличение грузоподъемности вдвое почти не отразилось на взлетной массе вертолета.
Научно-технический совет МАП одобрил аванпроект Ми-26 в декабре 1971 г. Проектирование воздушного гиганта предполагало проведение большого объема научно-исследовательских, конструкторских и технологических работ, а также разработку нового оборудования. В 1972 г. ”МВЗ им. М.Л. Миля” получил положительные заключения институтов авиационной промышленности и заказчика. Из двух представленных командованию ВВС предложений: Ми-26 и винтокрыла разработки Ухтомского вертолетного завода — военные выбрали милевскую машину. Важным этапом проектирования вертолета стало грамотное составление технического задания. Заказчик первоначально требовал установки на вертолет привода колес, тяжелого вооружения, герметизации грузовой кабины, обеспечения работы двигателей на автотракторном топливе и тому подобных усовершенствований, влекущих за собой значительное утяжеление конструкции. Инженеры нашли разумный компромисс — второстепенные требования были отклонены, а основные — выполнены. В результате была сделана новая компоновка кабины, что позволяло увеличить экипаж с четырех до пяти человек; высота грузовой кабины, в отличие от первоначального проекта, стала одинаковой по всей длине. Доработкам подверглась конструкция и некоторых других частей вертолета.
В 1974 г. облик тяжелого вертолета Ми-26 практически полностью сформировался. Он имел классическую для милевских транспортных вертолетов компоновку: почти все системы силовой установки находились над грузовой кабиной; вынесенные вперед относительно главного редуктора двигатели и расположенная в носовой части кабина экипажа уравновешивали хвостовую часть. При проектировании вертолета впервые расчет обводов фюзеляжа производился методом задания поверхностей кривыми второго порядка, благодаря чему цельнометаллический полумонококовый фюзеляж Ми-26 получил свои характерные удобообтекаемые «дельфинообразные» формы. В его конструкции изначально предусматривалось применять панельную сборку и клеесварные соединения каркаса.

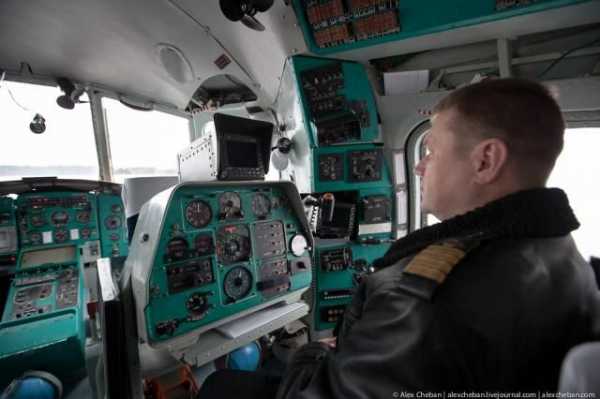

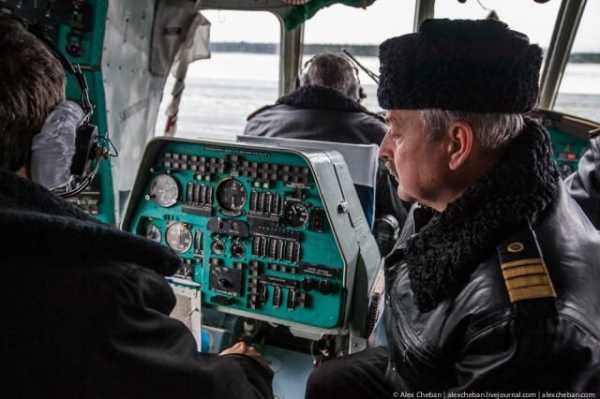

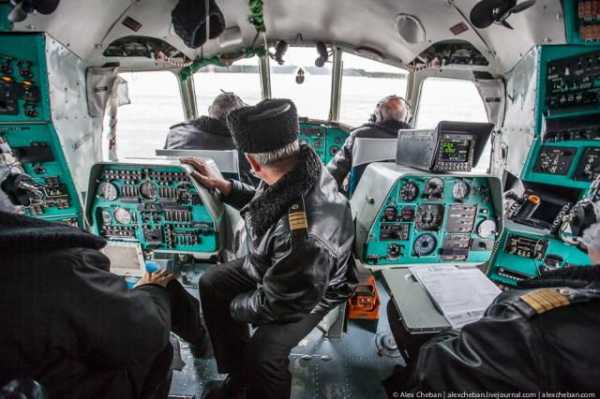

В носовой части фюзеляжа Ми-26 находилась кабина экипажа с местами командира (левого летчика), правого летчика, штурмана и борттехника, а также кабина для четырех человек, сопровождающих груз, и пятого члена экипажа — бортмеханика. По бортам кабин были предусмотрены люки-блистеры для аварийного покидания вертолета, а также бронеплиты.

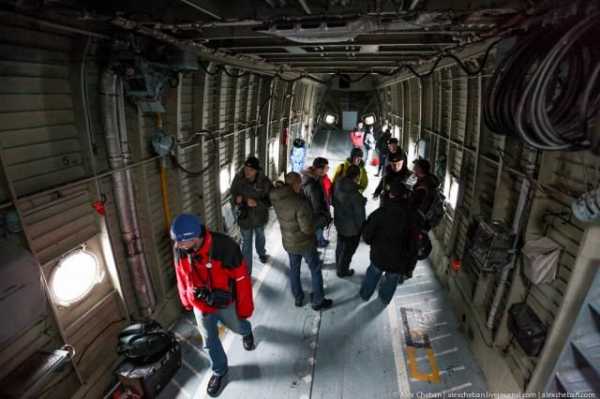

Центральную часть фюзеляжа занимала вместительная грузовая кабина с задним отсеком, переходящим в хвостовую балку. Длина кабины – 12,1 м (с трапом – 15м), ширина – 3,2 м, а высота изменялась от 2,95 до 3,17 м. Как подтвердили макетные испытания, габариты кабины позволяли перевозить все виды перспективной военной техники массой до 20 т, предназначенной для оснащения мотострелковой дивизии, такие как боевая машина пехоты, самоходная гаубица, бронированная разведывательная машина и т.п. Загрузка техники осуществлялась своим ходом через грузовой люк в хвостовой части фюзеляжа, оснащенный двумя раскрывающимися боковыми створками и опускающимся трапом с подтрапниками. Управление трапом и створками было гидравлическим.
Загрузка пассажиров или легких грузов могла производиться, кроме того, через три двери-трапа по бортам фюзеляжа. В десантном варианте Ми-26 перевозил 82 солдата или 68 парашютистов. Специальное оборудование позволяло в течение нескольких часов превращать вертолет в санитарный для транспортировки 60 раненых на носилках и трех сопровождающих медработников. Крупногабаритные грузы массой до 20 т можно было перевозить на внешней подвеске. Ее агрегаты были расположены в конструкции силового пола, благодаря чему не требовался демонтаж системы при перевозке грузов внутри фюзеляжа. Сзади грузового люка фюзеляж плавно переходил в хвостовую балку с профилированной концевой балкой-килем и стабилизатором.
Под грузовым полом фюзеляжа были размещены восемь основных топливных баков общей емкостью 12000 л. В перегоночном варианте в грузовой кабине Ми-26 могли устанавливаться еще четыре дополнительных бака общей емкостью 14800 л. Сверху, над грузовой кабиной, располагались отсеки двигателей, главного редуктора и двух расходных топливных баков. На входах в воздухозаборники двигателей были установлены грибовидные пылезащитные устройства. Расходные топливные баки и двигатели защищались броней.
Поставки вертолетов Ми-26 в отдельные транспортно-боевые полки авиации Сухопутных войск, в полки и эскадрильи погранвойск начались в 1983 г. После нескольких лет доводки они стали надежными и любимыми в войсках машинами. Боевое применение вертолета началось в Афганистане. Входившие в состав 23-го авиаполка погранвойск вертолеты использовались для перевозки грузов, доставки пополнений и эвакуации раненых. Боевых потерь не было. Приняли участие Ми-26 и практически во всех вооруженных конфликтах на Кавказе, в том числе и в двух «чеченских» войнах. В частности, именно на Ми-26 проводилась оперативная доставка войск и их передислокация во время боев в Дагестане в 1999 г. Помимо армейской авиации и авиации погранвойск Ми-26 поступили в то время и в авиачасти МВД России. Везде вертолет показал себя исключительно надежной и часто незаменимой машиной.
Нашли применение Ми-26 при борьбе с пожарами и во время стихийных бедствий. В 1986 г. вертолеты использовались при ликвидации последствий аварии на Чернобыльской АЭС.
В Аэрофлот Ми-26 начали поступать в 1986 г. Первым их получило Тюменьское авиапредприятие. Именно при освоении газонефтяных месторождений Западной Сибири особенно пригодились ростовские тяжеловозы. Особенно востребованы оказались уникальные краново-монтажные способности машины. Только на ней можно перевозить и устанавливать непосредственно на место эксплуатации грузы массой до 20 т. Довелось российским и украинским Ми-26 поучаствовать в составе миротворческих миссий ООН. Они работали на территории бывшей Югославии, в Сомали, Камбодже, Индонезии и т.д.
Благодаря уникальной грузоподъемности ростовские тяжеловозы пользуются большим спросом за рубежом. Там они последние десять лет эксплуатируются как отечественными авиакомпаниями, так и в составе иностранных, нанявших вертолеты в аренду или лизинг. Ми-26Т выполнял в Германии и других странах Европы транспортировку тяжелых крупногабаритных грузов, строительно-монтажные работы при строительстве линий электропередач, антенно-мачтовых сооружений, реконструкции и строительстве промышленных объектов, тушение лесных и городских пожаров
