Вертолет "Апач": описание, характеристики и фото

Как утверждают многие военные эксперты, звездный час вертолетостроения пришелся на вторую половину XX века. Вторая мировая обошлась без применения подобных машин. Однако уже в Корейскую войну ситуация кардинально изменилась. Первыми, кто начал использовать боевые вертолеты, стали американцы. Поначалу высшее командование ВВС Соединенных Штатов скептически отнеслось к идее применения вертолетов на поле боя. Однако в ходе Корейской войны вертолеты, вопреки ожиданиям американских генералов, эффективно осуществляли корректировку огня, разведку, высадку десантников и эвакуацию раненых. Второе место в мире по распространенности после советской «вертушки» Ми-24 занял американский вертолет «Апач». С 1980 года он считается основной ударной боевой машиной ВВС США. Описание, устройство и тактико-технические характеристики вертолетов «Апачи» представлены в статье.

Знакомство

Вертолет АН-64 «Апач» - это первая армейская боевая машина, предназначение которой – обеспечивать взаимодействие с сухопутными войсками, дислоцирующимися на переднем крае. Кроме того, предусматривалось использование ударных «вертушек» для противостояния танкам противника. Вертолеты «Апачи» (фото машины представлено в статье) создавались специально для наступательных операций и поддержки наземных войск при любых погодных условиях.

В современной армии ударный вертолет является машиной незаменимой и по-настоящему универсальной. Для разведки скопления вражеских наземных сил, координации с воздуха боевых частей и уничтожения бронированной техники «вертушки» подойдут как нельзя лучше. Сегодня наблюдается заочное соперничество двух ведущих армий в мире: Российской Федерации и Соединенных Штатов Америки. Поэтому вполне логично, что многие военные эксперты проводят сравнение вертолетов «Апач» и Ка-52, разработанного российскими конструкторами.

Об эффективности боевых «вертушек»

Невысокие летные качества вертолетов, сложность в обслуживании и уязвимость от противовоздушных средств обороны противника тормозили закупку этих боевых машин армией Соединенных Штатов. До использования «вертушек» почти 90 % американских солдат умирало от полученных средних и тяжелых ранений. С началом «вертолетной эры» военными экспертами было отмечено снижение смертности до 10 %.

Поначалу вертолеты выполняли тактические задачи: осуществляли снабжение и переброску войск. Вскоре геликоптер использовался уже не как транспортное средство, а как ударная машина, идеальный штурмовик и средство поддержки наземных войск. Под конец войны в Корее геликоптеры уже комплектовались небольшими ручными пулеметами и неуправляемыми ракетами.

Вскоре военными технологами были разработаны противотанковые управляемые ракеты. С этого момента вертолет стал применяться в качестве эффективного средства для уничтожения бронированной техники противника.

О первых боевых машинах

В годы войны во Вьетнаме широко использовался вертолет «Хьюи». Эту надежную и неприхотливую машину производят и сегодня. Также эффективным средством для оказания поддержки наземным войскам и уничтожения бронетехники противника стал геликоптер «Кобра». Под конец войны были сформированы несколько специальных дивизий, вооруженных исключительно вертолетами. Во второй половине 70-х годов появилась потребность в новом ударном вертолете, которым планировалось заменить «Кобру».

Начало конструкторских работ

Проектирование новой «вертушки» велось на конкурсной основе несколькими американскими авиастроительными компаниями. В 1973 году в финал вышли фирмы «Белл» и «Хьюз». Первая компания разрабатывала 409-ю модель АН-63, а «Хьюз» - АН-64. В 1975 году были проведены сравнительные испытания двух боевых машин. По тактико-техническим характеристикам, а также по таким параметрам, как скороподъемность и маневренность, АН-64 значительно превзошел своего конкурента. Управление вертолетом «Апачи» осуществляли летчики-испытатели Роберт Ферри и Рели Флетчер. После конкурса была проведена доводка вертолета, внесены некоторые изменения в конструкции и бортовом оборудовании. Как утверждают специалисты, машина еще испытывалась в течение 2400 часов. По неизвестным причинам серийное производство вертолета «Апач» решили отложить на пару лет.

О требованиях к американской «вертушке»

Боевой вертолет «Апач» должен был обладать следующими тактико-техническими характеристиками:

  • Крейсерской скоростью 269 км/ч.
  • Скороподъемностью 2,3 м/с.
  • Продолжительностью полета до 110 мин.
  • Боевой вертолет «Апач» должен осуществлять успешные вылеты в ночное время суток, в дождливую погоду, а также при помощи специальных приборов продолжать боевые задания в условиях с плохой видимостью. Кроме того, попадание снаряда калибра 12,7 мм не должно поставить под угрозу выполнение поставленной летному экипажу задачи.

О серийном производстве

В 1981 году проектирование военного вертолета «Апач» было полностью завершено. Серийное производство «вертушек» налажено в 1984 году. Специально для изготовления АН-64 в Аризоне в городе Меса построили завод. Изначально выпуском «вертушек» занималась авиационная компания «Хьюз» и ее вертолетостроительный филиал. Однако вскоре право на серийный выпуск АН-64 перешло к корпорации «Макдонелл-Дуглас». Вертолет «Апачи» (фото геликоптера ниже) – это одна из лучших ударных боевых машин в мире, которая на службу в первую эскадрилью поступила в 1986 году.

Через три года этими «вертушками» комплектовалась Национальная гвардия страны. Серийный выпуск вертолетов был завершен в 1994-м. Всего военной промышленностью Америки было построено 827 АН-64. Производство одной боевой единицы государству обошлось в 15 млн долларов. России на изготовление одного «Аллигатора» приходится тратить 16 млн.

Описание

Для проектировки модели вертолета «Апач» была применена классическая одновинтовая схема. Для геликоптера предусмотрено наличие одного рулевого и одного несущего винтов, оснащенных четырьмя лопастями особой конструкции. Несущий винт оборудован лопастями длиной по 6 м. Изготовлены они из металла. Для лопастей предусмотрено покрытие из стекловолокна.

Для изготовления задней кромки используется композитный материал, а для передней – титан. Благодаря такой конструктивной особенности вертолету «Апач» не страшны столкновения с небольшими препятствиями – ветками и деревьями.

Для рулевого винта предусмотрена Х-образная форма. Как посчитали разработчики, такая конструкция более эффективна, чем традиционная. Кроме того, в данной «вертушке» имеются крыло малого удлинения и трехстоечное неубирающееся колесное шасси, использующее хвостовое колесо. Крыло съемное. При изготовлении фюзеляжа АН-64 используются алюминиевые сплавы и материалы, обладающие повышенной прочностью и вязкостью.

Ка-52 является улучшенной версией вертолета Ка-50 «Черная акула». Для российской машины характерно вращение лопастей в разные стороны. Это дает возможность для уникального маневрирования – создания «воронки». Данная техника представляет собой полет геликоптера боком. К ней прибегают в тех ситуациях, когда необходимо уклониться от нацеленных на «вертушку» противовоздушных средств обороны.

Об особенностях американской машины

Вертолет США «Апач» оборудован разнесенными взаимозаменяемыми двигателями. Поскольку в результате их работы образуется тепловое излучение, конструкторы, с целью снизить его воздействие, разработали для вертолета специальное экранное выхлопное устройство. Его задача заключается в том, чтобы смешивать холодный забортный воздух с горячими выхлопами.

Носовая часть «вертушки» стала местом для расположения видеокамеры, лазерной системы, отвечающей за измерение дистанции до цели и ее подсветку, тепловизора и подвижной пушечной установки. Для крепежа вышеперечисленных элементов на вертолет «Апач» используется специальная турельная установка. Оснастив «вертушку» Х-образным хвостовым винтом, разработчикам удалось снизить шум. Кроме того, для расположения лопастей предусмотрены различные углы. В результате каждая лопасть глушит часть шума, который производит другая. Как утверждают специалисты, двойной винт работает намного тише, чем одиночный.

В качестве основных опор в модели вертолета «Апач» используется шасси. Возможность его убрать конструктивно не предусмотрена. В данном шасси имеются мощные амортизаторы, предназначение которых – предотвращать травмирование летного экипажа путем поглощения энергии удара в случае аварийной посадки. Вертикальная скорость при этом не должна превышать 12 м/с.

В бою вертолет «Апачи» надежно защищен от ракет, содержащих инфракрасную головку самонаведения. Это стало возможным благодаря специальной системе инфракрасного противодействия ALQ-144, задача которой – выбрасывать ИК-ловушки.

Об устройстве кабины

Ударный вертолет «Апач» оборудован двухместной кабиной, для которой характерно тандемное расположение сидений. Переднее предназначено для второго летчика-стрелка, а заднее, приподнятое на 480 мм, - пилота. Нижняя часть и бока кабины покрыты броней. Пространство между сиденьями стало местом для прозрачной перегородки. При ее изготовлении используются кевлар и полиакрилат. Данная перегородка способна выдержать прямое попадание пули и снаряда, калибры которых варьируются в пределах от 12,7 до 23 мм. Благодаря такой конструкции кабины летному экипажу обеспечена максимальная защита.

Стремясь повысить боевую живучесть вертолета «Апач», американские конструкторы в «вертушке» используют две независимые гидросистемы, протектированные топливные баки и бронированные наиболее важные системы и участки.

Для конструкции российского вертолета Ка-52 (по классификации НАТО он значится как «Аллигатор») характерна соосная схема. Кабина в данной «вертушке» двухместная. Однако кресла расположены бок о бок друг к другу. Ограничений для пилотирования в «Аллигаторе» не имеется. Таким образом, вести огонь и управлять «вертушкой» могут оба пилота. Кабина вертолета комплектуется специальной бронированной капсулой. Катапультироваться экипаж может на высоте не менее 4100 м. Бронированное покрытие защищает летчиков от пуль калибра не выше 23 мм.

О вооружении

Уничтожать бронированную технику противника «Апач» может при помощи авиационной одноствольной автоматической пушки М230 калибра 30х113 мм. Вес ее составляет почти 57 кг. Длина орудия 168 см. В течение одной минуты пилот может произвести до 650 выстрелов. Выпущенный снаряд летит со скоростью 805 м/с. Связь с орудием обеспечена электрическим приводом. Стрельба по танкам ведется:

  • Патроном, содержащим осколочно-фугасный снаряд М799 и взрывчатое вещество массой 43 г.
  • Патроном, в котором используется бронебойно-кумулятивный снаряд М789. Данный боеприпас способен пробить гомогенную броню толщиной 51 мм.

В качестве основного вооружения в АН-64 применяются противотанковые ракеты «Хеллфайр». На одной «вертушке» может поместиться до 16 таких ракет. Расположены они на четырех подкрыльных подвесках. Для ракет предусмотрена точечная стрельба по мишени на дистанции не более 11 тыс. метров. Поскольку показатель максимальной дальности танковых ракет не превышает 5 тыс. м, крупнокалиберных пулеметов 1,5 км, то «Апачи», по мнению экспертов, можно считать недоступными для данных орудий противника. Не в состоянии уничтожить АН-64 и пусковые зенитно-ракетные комплексы «Игла», «Верба» и «Стингер».

Российская «вертушка» комплектуется:

  • Двенадцатью противотанковыми ракетами «Вихрь». Движутся они к цели со скоростью 400 м/с. Российские ракеты в состоянии уничтожить танк противника с расстояния до 8 тыс. м. Пробивают броню толщиной 95 мм.
  • Стрелково-пушечным вооружением, которое представлено подвижным орудием 2А42 калибра 30 мм. Пушка снаряжается 460 снарядами. Вес одного составляет 39 г. Снаряд к цели движется со скоростью 980 м/с. Пушка эффективна на дистанции до 4 км.
  • Неуправляемым ракетным вооружением калибра 80 и 122 мм.
  • Четырьмя управляемыми ракетами класса «воздух-воздух» Р-73 и «Игла-В».

Чем оборудован американский геликоптер?

Для АН-64 предусмотрено мощное радиоэлектронное оборудование. Обучение летного экипажа происходит на специальном симуляторе. Вертолет «Апач» комплектуется системой TADS, которая осуществляет обнаружение и целеуказание, и представляет основную боевую мощь «вертушки». Кроме того, для геликоптера американские военные конструкторы разработали систему ночного видения PNVS и комплексную нашлемную систему INADSS, с помощью которой стрелковое и ракетное вооружение приводится в действие поворотом головы. Основная система оборудована лазерным указателем-дальномером. Возможность отслеживать рельеф местности, чтобы не быть обнаруженным противником во время боевых вылетов, стала доступной благодаря более усовершенствованной системе FLIR-PNVS.

О силовой установке

«Апачи» оборудован двигателем T700-GE-701, мощность которого составляет 1695 л. с. Для «вертушки» предусмотрено наличие двух топливных насосов высокого давления, местом для размещения которых стали специальные гондолы с обеих сторон фюзеляжа. Вертолет оборудован двумя протектированными баками, общая емкость которых составляет 1157 л. Размещены баки за сиденьем пилота и за редуктором. Кроме того, к крыльевым узлам, оборудованным подвесками с вооружением, дополнительно могут крепиться топливные баки (4 шт.). Емкость одного бака 870 л.

О ТТХ

Вот что можно отметить:

  • АН-64 способен развить максимальную скорость до 309 км/ч, крейсерскую – 293. Российская «вертушка» считается несколько быстрее. Максимальная скорость «Аллигатора» - 350 км/ч.
  • «Апачи» рассчитаны на боевую нагрузку до 770 кг.
  • Показатель дальности полета составляет 1700 км, Ка-52 – 520.
  • Вертолет рассчитан на трехчасовые перелеты.
  • Летный экипаж состоит из двух человек.
  • Показатель максимальной взлетной массы составляет 8006 кг, нормальной взлетной – 6670 кг. Пустой геликоптер весит 4657 кг.
  • Вертолет обладает максимальной скороподъемностью 12,27 м/с.
  • Геликоптер эксплуатируется с США, Израиле, Нидерландах и Японии.

О модификациях

Американский вертолет представлен в нескольких вариантах:

  • «Си Апач» АН-64А. Данная модель «вертушки» осуществляет противолодочную оборону сил американского флота и морской пехоты. Кроме того, вертолет ведет разведывательную деятельность. Геликоптер осуществляет вылеты на расстояния до 240 тыс. м, поиск и уничтожение вражеских кораблей. Также данная боевая машина используется в тех ситуациях, когда нужно прикрыть высадку десантных войск. 18 единиц «Си Апач» закуплены Израилем, 12 – Саудовской Аравией, 24 – Египтом, 12 – Грецией. Кроме того, несколько «вертушек» используется в Южной Корее и Кувейте.
  • «Апач Браво» АН-64В. Представляет более усовершенствованную предыдущую модель. Во время проектировки конструкторы использовали опыт применения «вертушек» в Персидском заливе. В данной модели вертолета разработчики изменили компоновку кабины и увеличили размах крыла. Геликоптер за счет более мощных двигателей и подвесных баков может осуществлять боевые вылеты, дальность которых теперь возросла на 200 тыс. м. Военной промышленностью Соединенных Штатов выпущено 254 боевых машин.
  • АН-64С. «Вертушка» является промежуточным вариантом между моделями АН-64А и «Апач Лонгбоу». Вертолетом в 1993 году была пройдена 2000-часовая испытательная программа. Было запланировано выполнить модернизацию 308 боевых машин. Однако в 1993-м программу закрыли.
  • АН-64D «Лонгбоу Апач». Представляет собой усовершенствованную модель АН-64А. Считается второй основной модификацией «Апача». Главной особенностью данной «вертушки» является наличие радиолокационной системы AN/APG-78. Местом ее расположения стал специальный обтекаемый контейнер над несущим винтом. Кроме того, вертолет комплектуется усиленными двигателями и новым бортовым оборудованием. На вооружении армии США состоит с 1995 года.

Мнение экспертов

Как утверждают авиационные специалисты, мощность двигателя американской модели проигрывает силовой установке, которой оснащена российская боевая машина «Аллигатор». Однако в таком параметре, как дальность полета, «Апачи» превосходят Ка-52. Относительно вооружения американский геликоптер слабее. «Аллигатор» комплектуется настоящими гигантами – 122-миллиметровыми неуправляемыми авиационными ракетами С-13, которые способны пробить бетонные огневые точки, а также бронированную технику и корабли противника.

Также отличаются обе модели и по качеству бронирования. В «Апачах» используются полиакриловые и кевларовые бронеплиты, которые, по убеждению экспертов, теоретически способны выдержать прямое попадание снаряда из крупнокалиберного пулемета. Однако события 2003 года, когда армия Соединенных Штатов вторглась в Ирак, на практике показывают обратное. Тогда сбить «Апач» удалось обычному крестьянину. В качестве оружия он использовал простую охотничью винтовку. Ка-52 является более живучим.

В заключение

Боевое крещение «Апача» состоялось в Панаме в 1989 году. Позже эту боевую машину использовали и в других вооруженных конфликтах. В Югославии, Ираке и Афганистане АН-64 зарекомендовал себя как наиболее совершенный боевой вертолет второго поколения.

fb.ru

Ударный вертолет AH-64A Apache - Блог "Вестника ПВО" — LiveJournal

Давайте посмотри поближе на ударный вертолет AH-64A, созданный в США.
На выставке в Дубае был представлен экземпляр, состоящий на вооружении вооруженных сил ОАЭ.

1. Один из массовых ударных вертолетов в своей базовой версии. Сейчас США производит и поставляет себе и своим союзникам продвинутую версию AH-64D Longbow Apache с надвтулочной РЛС мм-диапазона, которая может наводить Hellfire с полуактивной РЛ ГСН для всесуточного и всегопогодного применения.

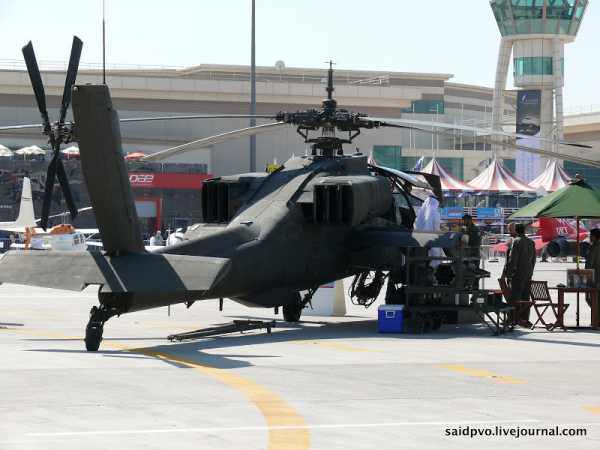

2. Достаточно компактный вертолет

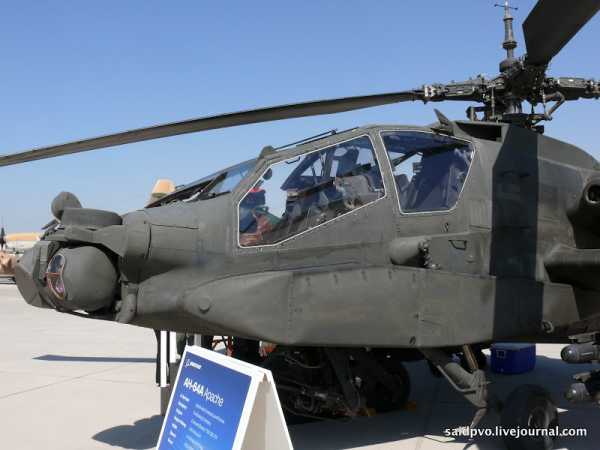

3. Глаза и уши Апача

4. Кабина летчиков

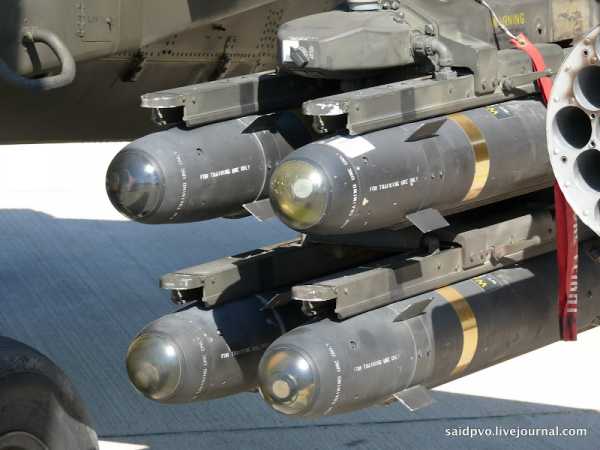

5. Вооружение Апача - 2х4 ПТУР Hellfire и 2хблока НУРС

6. Рулевой винт

7. Главный редуктор, автомат перекоса основного винта

8. ПТУР Hellfire

9. ВВС сухопутных войск ОАЭ

10. Вид на выхлопное устройство

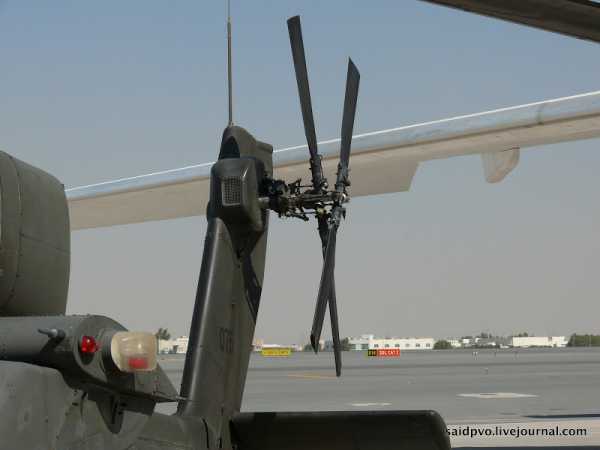

11. Рулевой Х-образный соосный винт с автоматом перекоса. А у Ми-28 такой же?

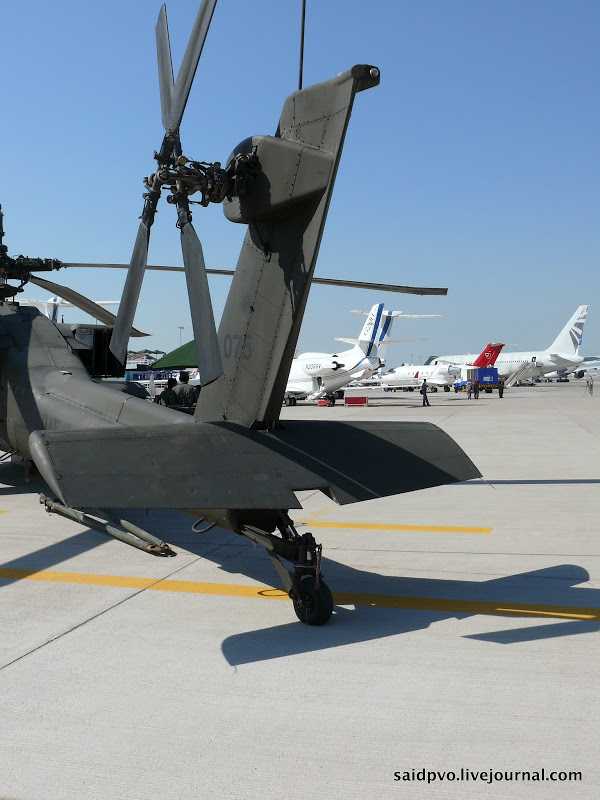

12. Вид сзади
