57-мм противотанковая пушка образца 1941 года ЗИС-2 : Операция «Барбаросса» : Русский Инженерный портал
К весне 1940 года советское военное руководство получило разведывательную информацию о разработке в Германии тяжелобронированных танков. Данная информация, учитывая выявленную в ходе гражданской войны в Испании беззащитность танков с лёгким бронированием от огня малокалиберных противотанковых пушек (что привело к инициированию в СССР работ по созданию танков Т-34 и КВ), выглядела правдоподобно. Одновременно были проведены испытания обстрелом корпуса немецкого танка Pz.III, захваченного советскими войсками в ходе польской кампании 1939 года. Испытания показали, что броня данного танка, несмотря на относительно небольшую толщину, отличается высокой стойкостью, и на средних и больших дистанциях снаряды наиболее распространённых в Красной армии 45-мм противотанковых пушек пробивают её с трудом. Кроме того, после захвата Франции трофеями немецких войск стали сотни хорошо бронированных французских танков. В результате, советским военным руководством принимается решение о создании мощных противотанковых пушек с высокой бронепробиваемостью
К данным работам в числе прочих было привлечено конструкторское бюро горьковского завода № 92 под руководством В. Г. Грабина. До 1940 года Грабин не занимался противотанковой артиллерией, это направление традиционно было закреплено за подмосковным заводом им. Калинина. Первоначально Грабиным было выбрано два направления работ — создание пушки с коническим каналом ствола и создание противотанковой пушки классической схемы.
Использование конического канала ствола позволяло резко увеличить начальную скорость снаряда, и соответственно его бронепробиваемость, при относительно небольших массогабаритных характеристиках орудия. Однако производство стволов с коническим каналом и специализированных снарядов к ним требовало чрезвычайно высокой культуры производства, а также использования большого количества дефицитных материалов (высококачественные стали, вольфрам для сердечников снарядов). После испытаний изготовленного с большим трудом опытного конического ствола работы в данном направлении было решено прекратить.
При проектировании классической противотанковой пушки, Грабин столкнулся с проблемой выбора калибра орудия. Расчёты показали бесперспективность калибра 45-мм с точки зрения резкого роста бронепробиваемости. Различными исследовательскими организациями рассматривались калибры 55 и 60 мм, но в итоге было решено остановиться на калибре 57 мм. Орудия данного калибра применялись в царской армии и флоте (пушки Норденфельда и Гочкиса), кроме того, 57-мм пушками Гочкиса были вооружены трофейные английские танки Mark V, состоявшие на вооружении Красной армии. Однако к началу 1930-х годов все орудия данного типа были сняты с вооружения.
Официальное задание на проектирование 57-мм противотанковой пушки было выдано заводу № 92 в июне 1940 года, тактико-технические требования к орудию были утверждены 10 сентября 1940 года, когда работы над орудием были в самом разгаре. Первоначально орудие получило заводской индекс Ф-31. При проектировании орудия Грабиным была использована конструктивно-технологическая схема опытного 76-мм полкового орудия Ф-24, успешно прошедшего полигонные испытания, но не принятого на вооружение. Исходная конструкция была существенно доработана — была изменена конструкция и расположение накатника, применён тормоз отката с постоянной длиной отката, уменьшен максимальный угол возвышения, применены постоянные сошники, внесён ряд иных изменений. Ключевой особенностью новой пушки стало использование длинного (73 калибра) ствола. Одновременно, был решён вопрос с выстрелом — в качестве его гильзы была принята стандартная гильза от 76-мм дивизионной пушки с переобжатием дульца гильзы на калибр 57 мм. Такое решение упрощало производство боеприпасов, а также в будущем позволило почти без изменений использовать затвор ЗИС-2 при создании новой 76-мм дивизионной пушки ЗИС-3.
Опытный образец орудия был изготовлен в октябре 1940 года и прошёл заводские испытания, выявившие плохую кучность стрельбы. Причиной оказался неправильный выбор крутизны нарезки канала ствола. Ствол с новой нарезкой успешно прошёл испытания, но ещё до этого было принято решение о развёртывании серийного производства орудия, получившего в начале 1941 года заводской индекс ЗИС-2 (по названию предприятия — завод имени Сталина) и принятого на вооружение в марте 1941 года под официальным наименованием «57-мм противотанковая пушка обр. 1941 г.». Однако, в связи с неготовностью завода к производству нового сложного орудия, отгрузка пушек в войска началась лишь летом 1941 года.
Серийное производство орудия велось в 1941 году и после глубокой модернизации — с 1943-го по 1949 год. Освоение серийного производства орудия на горьковском заводе № 92 шло тяжело — по сравнению с ранее производившимися орудиями ЗИС-2 отличалось повышенной сложностью конструкции. Особые проблемы вызывало изготовление длинного ствола, сопровождавшееся большим количеством брака. При освоении серийного производства отделом главного конструктора завода была проведена большая работа по повышению культуры производства, однако окончательно отработать технологию так и не удалось. В ноябре 1941 года было принято решение о приостановке серийного производства ЗИС-2. Данное решение было вызвано рядом причин:
- на 1941 год мощность ЗИС-2 являлась избыточной, при том что характеристики хорошо освоенных в производстве и технологичных 76-мм и 45-мм орудий позволяли успешно решать задачу борьбы с немецкой бронетехникой. В этих условиях, серийное производство узкоспециализированной противотанковой пушки ЗИС-2 (76-мм пушки, помимо противотанковых задач, выполняли функции дивизионных орудий, а 45-мм пушки — батальонных орудий) не являлось целесообразным
- низкой технологичностью и высокой стоимостью орудия;
- загруженностью завода «Баррикады» выпуском 76-мм дивизионных пушек УСВ, в связи с чем завод был вынужден прекратить выпуск стволов ЗИС-2, а завод № 92 с производством стволов не справлялся;
- проблемами с выпуском боеприпасов — производство снарядов калибра 57-мм ранее в СССР не велось, развёртывание их изготовления после начала войны было сопряжено с рядом трудностей, связанных, в частности, с эвакуацией боеприпасного завода.
Всего с 1 июня по начало декабря 1941 года было изготовлено 371 (по другим источникам — около 250) орудие ЗИС-2, из которых 101 пушка была установлена на самоходных артиллерийских установках ЗИС-30. На 22 июня 1941 года ни одной пушки ЗИС-2 в войсках не было. Из-за потерь количество пушек в войсках постепенно уменьшалось — всего за 1941 год потери составили 66 орудий. За первую половину 1942 года было потеряно 127 орудий, за вторую половину — 24 орудия. К 1 июня 1943 года в войсках ещё находились 34 ЗИС-2 обр. 1941 года.
К 1943 году ситуация изменилось — на вооружение немецкой армии поступили танки и САУ с усиленным бронированием (особенно лобовым), что привело к резкому снижению эффективности 76-мм и 45-мм орудий. В этой ситуации возникла потребность в мощной противотанковой пушке, что и послужило причиной восстановления производства ЗИС-2. Возможности ЗИС-2 позволяли на типичных дистанциях боя уверенно поражать 80-мм лобовую броню наиболее распространённых немецких средних танков Pz.IV и штурмовых САУ StuG III, а также бортовую броню танка Pz.VI «Тигр»; на дистанциях менее 500 м поражалась и лобовая броня «Тигра», не поражаемая из 45-мм пушек вообще, а из 76-мм пушек — лишь подкалиберным снарядом с дистанций менее 300 м. При использовании подкалиберных снарядов, возможности ЗИС-2 возрастали ещё больше.
После восстановления производства в 1943 году, количество ЗИС-2 в войсках стало постепенно увеличиваться. В Курской битве орудия этого типа приняли очень ограниченное участие — в войсках Воронежского фронта таких пушек не было совсем, а Центральный фронт располагал лишь 4 истребительно-противотанковыми полками с ЗИС-2 и в 1943 году роль ЗИС-2 по сравнению с другими орудиями оставалась незначительной. В 1944 году количество ЗИС-2 на фронте и их роль существенно возросли. На 1 января 1944 года имелось около 1700 орудий этого типа, в течение года было поставлено в войска около 2300 орудий, потери за год составили около 1100 орудий.
В 1945 году ЗИС-2 использовались наиболее интенсивно. За январь — май 1945 года войска получили около 800 ЗИС-2, потери составили порядка 500 орудий. 57-мм пушки приняли активное участие в боях у озера Балатон в Венгрии, где немецкими войсками массированно использовалась бронетехника, и совместно с противотанковыми орудиями других типов сыграли главную роль в уничтожении танков и САУ противника. Общая численность ЗИС-2 в этой, как и других операциях, была не очень велика, но заметна — так, на 6 марта 1945 года в частях 3-го Украинского фронта имелось 129 ЗИС-2, 516 45-мм противотанковых пушек и 1167 76-мм дивизионных пушек.
Использовались ЗИС-2 и в битве за Берлин, иногда выполняя несвойственные для противотанковых орудий функции. Так, 29 апреля 1945 года 320-й гвардейский истребительно-противотанковый полк оказался на пути немецких частей, прорывавшихся из Хальбского «котла». Завязавшийся бой напоминал сражения наполеоновских времён: немцы практически не имели бронетехники и атаковали огневые позиции орудий большими массами пехоты, а расчёты ЗИС-2 отвечали картечным огнём с близких дистанций. В ходе боя полком было уничтожено до 420 и взято в плен 250 немецких солдат и офицеров, а также подбито два бронетранспортёра. Собственные потери составили 9 человек убитыми и 22 ранеными.
Тем не менее, заменить 45-мм и 76-мм пушки в противотанковых подразделениях ЗИС-2, по причине относительно небольшого количества выпущенных орудий, так и не смогли. На 10 мая 1945 года в Советской армии имелось около 3200 57-мм пушек, при том что 45-мм пушек было около 23 500, а 76-мм пушек — около 40 100.
Орудие образца 1943 года имело ряд отличий от пушек выпуска 1941 года, направленных в первую очередь на повышение технологичности производства орудия. Тем не менее, восстановление серийного производства проходило с трудом — снова возникли технологические проблемы с изготовлением стволов, кроме того, завод был сильно загружен программой выпуска 76-мм дивизионных и танковых пушек, имевших с ЗИС-2 ряд общих узлов; в этих условиях, наращивание производства ЗИС-2 на существующем оборудовании могло осуществляться лишь за счёт снижения объёма производства данных орудий, что являлось недопустимым. В результате, первая партия ЗИС-2 для проведения государственных и войсковых испытаний была выпущена в мае 1943 года, причём при производстве данных орудий широко использовался законсервированный на заводе с 1941 года задел.
Массовый выпуск ЗИС-2 был организован к октябрю — ноябрю 1943 года, после ввода в строй новых производственных мощностей, обеспеченных поставленным по ленд-лизу оборудованием. С 1945 года к производству ЗИС-2 подключился завод № 235, с 1947-го по 1949 год данные орудия производились только на этом заводе. С 1950-го по 1951 год выпускались только стволы ЗИС-2, с 1957 года на заводе № 235 производилась модернизация ранее выпущенных ЗИС-2 в вариант ЗИС-2Н.
После войны, ЗИС-2 состояла на вооружении Советской армии как минимум до 1970-х годов, однако с середины 1950-х годов они постепенно заменялись на безоткатные пушки Б-10 (82-мм) и Б-11 (107 мм). ЗИС-2 поставлялись ряду стран и приняли участие в нескольких вооружённых конфликтах, первым из которых стала Корейская война. Перед началом войны, войска КНДР имели 24 орудия этого типа, к августу 1953 года их количество увеличилось до 92 штук. Имеется информация об успешном использовании ЗИС-2 Египтом в 1956 году в боях против израильских войск. Пушки этого типа состояли на вооружении китайской армии и производились по лицензии под индексом Type 55. По состоянию на 2007 год, ЗИС-2 всё ещё находились на вооружении армий Алжира, Гвинеи, Кубы и Никарагуа.

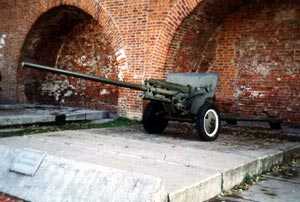

Устройство
Пушка ЗИС-2 представляет собой классическое для артиллерии периода Второй мировой войны длинноствольное противотанковое орудие с раздвижными станинами, полуавтоматическим клиновым затвором и подрессоренным колёсным ходом. Конструктивно пушка разделяется на ствол с затвором и лафет. Последний, в свою очередь, состоит из противооткатных устройств, люльки, верхнего станка, механизмов наводки, уравновешивающего механизма, нижнего станка, боевого хода с подрессориванием, щитового прикрытия и прицельных приспособлений
ЗИС-2 обр. 1941 года имели стволы как со свободной трубой, так и моноблоки, ЗИС-2 обр. 1943 года — только моноблоки. Ствол со свободной трубой состоит из кожуха, казённика, свободной трубы, передней и задней обойм. Ствол моноблок состоит из трубы, казённика, муфты, передней и задней обойм. Труба служит для направления полёта снаряда и придания ему вращательного движения, канал трубы разделяется на нарезную часть и патронник, соединяемые коническим скатом, в который при заряжании упирается ведущий поясок снаряда. Нарезная часть имеет 24 нареза постоянной крутизны, длина хода нарезов 30 калибров, глубина нарезов 0,9 мм, ширина нареза — 5,34 мм, ширина поля — 2,1 мм. Камора длиной 505,8 мм, объёмом 2,05 дм. Длина ствола — 73 калибра (4,16 м).
Затвор клиновой с опускающимся вниз клином и полуавтоматикой механического (копирного) типа. Состоит из запирающего, ударного, выбрасывающего механизмов и полуавтоматики. Полуавтоматика затвора (состоящая из закрывающего механизма и копирного устройства) обеспечивает автоматическое открывание и закрывание затвора, заряжание и выстрел происходят вручную. Для производства выстрела служит спусковой механизм кнопочного типа. Ход орудия состоит из боевой оси с подрессориванием и колёс. Боевая ось прямая, представляет собой балку двутаврового сечения с цилиндрическими концами. Подрессоривание пружинное, собрано в двух цилиндрах, закреплённых на концах боевой оси. При разведении станин подрессоривание отключается автоматически. Колёса дисковые, от грузового автомобиля ГАЗ-АА, но с изменённой ступицей. Шина заполнена внутри губчатой резиной
Передок орудия предназначен для перемещения пушки как конной, так и механической тягой (при использовании механической тяги, орудие могло буксироваться и без передка). Конструктивно передок состоит из короба, сцепного устройства, хода с подрессориванием, стрелы механической тяги, лотков для патронов, дышла и ваги с вальками для перевозки конной тягой. Для орудий обр. 1943 года использовался унифицированный передок обр. 1942 года (разработанный для 76-мм дивизионных и полевых пушек). В обоих случаях, в передке размещалось 24 патрона (6 лотков по 4 патрона). Буксировка орудия производилась в начале войны бронированным тягачом «Комсомолец», а также автомобилями ГАЗ-64, ГАЗ-67, ГАЗ-АА, ГАЗ-ААА, ЗИС-5, с середины войны для этой цели широко использовались поставляемые по ленд-лизу полугрузовые автомобили Dodge WC-51 («Додж 3/4») и полноприводные грузовые автомобили Studebaker US6. При необходимости, могла использоваться и конная тяга шестёркой лошадей. Скорость буксировки по хорошей дороге составляла при использовании конной тяги до 15 км/ч, при использовании механической тяги с передком — до 35 км/ч, без передка — до 60 км/ч.
Организационно-штатная структура
В 1941 году ЗИС-2 согласно утверждённой организационно-штатной структуре могли поступать в противотанковые дивизионы стрелковых дивизий или бригад (в обоих случаях — 3 батареи по 4 орудия, всего 12 пушек), либо в противотанковые полки РГК (от 16 до 24 орудий, в зависимости от количества батарей в полку). С весны 1942 года, в связи со снятием с производства и небольшим количеством выпущенных орудий, пушки ЗИС-2 из штатов исключаются.
С восстановлением производства ЗИС-2 в 1943 году, орудия поступали в истребительно-противотанковые артиллерийские полки (иптап), по 20 орудий на полк. С декабря 1944 года ЗИС-2 вводятся в штаты гвардейских стрелковых дивизий — в полковые противотанковые батареи и в истребительно-противотанковый дивизион (12 пушек). В июне 1945 года на аналогичный штат были переведены и обычные стрелковые дивизии.
Также в конце войны по 4 ЗИС-2 имелось на вооружении кавалерийских полков.
Боеприпасы и баллистика
Выстрелы орудия комплектовались в виде унитарного патрона. В гильзе размещён заряд из пороха марки 12/7 (позднее использовался также порох марки 14/7): Ж-271Б весом 1,5 кг для бронебойных калиберных снарядов, Ж-271У весом 0,97 кг для осколочных снарядов и картечи, Ж-271П весом 1,7 кг для подкалиберных снарядов. Кроме заряда, в гильзу может укладываться флегматизатор (в выстрелы с бронебойными снарядами) и размеднитель в виде свинцовой пластинки или проволоки весом 18 г (во все выстрелы). В выстрелах послевоенного производства использовались заряды из пороха марки 14/7: А-271Н весом 1,6 кг для снарядов БР-271Н и А-271П весом 1,6 кг для снарядов БР-271П.
Бронебойные снаряды имелись нескольких разновидностей. С 1941 года выпускались тупоголовые снаряды с баллистическим наконечником БР-271 и взрывателем МД-5 (позднее МД-7), а также его вариант в сплошном исполнении (без заряда взрывчатого вещества и взрывателя) БР-271СП. В апреле 1943 года эти снаряды были модифицированы (оснащены локализаторами), что улучшило их характеристики. С конца 1944 года применялись остроголовые снаряды БР-271К, более эффективно пробивающие толстую гомогенную броню, широко используемую в немецком танкостроении конца войны. В 1950-х годах в боекомплект орудий были включены более эффективные остроголовые снаряды с защитным и баллистическим наконечниками БР-271М. В 1943 году начался выпуск подкалиберных снарядов «катушечной» формы БР-271П, в послевоенное время на вооружение были приняты также высокоэффективные подкалиберные снаряды обтекаемой формы БР-271Н.
В 1941 году были приняты на вооружение осколочные снаряды О-271. С 1943 года вместо них использовались снаряды О-271У, в двух вариантах, с одним или двумя ведущими поясками (отличались весом взрывчатого вещества — 204 г в первом случае и 220 г во втором). Вместе со снарядом использовался взрыватель КТМ-1, имевших два ударника — инерционного действия (нижний) и мгновенного действия. При использовании снаряда со снятым предохранительным колпачком срабатывал ударник мгновенного действия, что обеспечивало осколочное действие снаряда (примерная площадь, поражаемая осколками, составляла 20 м по фронту и 3 м в глубину). При использовании снарядов с надетым колпачком срабатывал инерционный ударник, действующий с некоторым замедлением; снаряд при этом успевает углубиться в преграду, что обеспечивает фугасное действие (образуется небольшая воронка). В годы войны, имелись жалобы на низкое качество осколочных снарядов (неоднократно отмечались неполноценные разрывы снарядов, либо отсутствие разрывов). В послевоенные годы были приняты на вооружение осколочные снаряды О-271УЖ (с двумя железо-керамическими поясками).
Для самообороны орудия от пехоты противника с конца 1944 года применялась картечь Щ-271. Картечь состоит из 324 шт. круглых пуль весом 10,8 г каждая, помещённых в картонный контейнер. При выстреле, оболочка контейнера разворачивается в канале ствола и пули вылетают из него с углом разлёта 10—18°. Размер зоны эффективного поражения составляет по фронту до 40 м, в глубину до 200 м.
P. S.
К 1941 году противотанковая артиллерия большинства стран мира была представлена пушками калибра 25—47 мм. Данные орудия успешно поражали легкобронированные танки 1930-х годов, но против новых хорошо защищённых машин, таких как британская «Матильда», французский Char B1 и советские Т-34 и КВ, их эффективность была невысока, что привело к разработке более мощных противотанковых орудий. К 1941 году в СССР, Германии, Великобритании и США были разработаны противотанковые пушки калибра 50—57 мм, сравнительные характеристики которых показывают превосходство советского орудия над аналогами как по расчётной бронепробиваемости, так и в подвижности.
Немецкая 50-мм пушка Pak 38 легче ЗИС-2 на 120 кг, но при этом сильно уступает советскому орудию в начальной скорости, массе снаряда и почти в два раза — в расчётной бронепробиваемости, а также имеет демаскирующий орудие при стрельбе дульный тормоз. Английская 6-фунтовая пушка Mk.II на 100 кг тяжелее советской, при значительно меньшей начальной скорости и более лёгком снаряде, что приводит существенно меньшей расчётной бронепробиваемости; из плюсов английского орудия можно отметить больший угол горизонтального наведения. Американская 57-мм пушка M1, являющаяся модификацией английской 6-фунтовой пушки, ещё тяжелее за счёт более длинного ствола; начальная скорость несколько возросла, но всё равно осталась существенно ниже, чем у советского орудия.
Советское орудие, при сравнении с аналогами, имеет очень высокий коэффициент использования металла, что говорит о его конструктивном совершенстве. Кроме того, в отличие от иностранных орудий, ЗИС-2 представляет собой дуплекс — на её лафете выпускалась 76-мм дивизионная пушка ЗИС-3; выпуск двух орудий, использующих один лафет, значительно упрощает и удешевляет производство
Даже в сравнении с более тяжелым орудием — немецкой 75-мм противотанковой пушкой Рак 40 — ЗИС-2 также имеет преимущества в бронепробиваемости, рассчитанной как по советской, так и по немецкой методике. На службе Вермахта ЗИС-2 обозначалась как 5,7-cm Panzerabwehrkanone 208(r) и её пробивные свойства при стрельбе снарядом БР-271М оценивались как 140 мм гомогенной брони при попадании по нормали на дистанции огня 500 метров. При том же расстоянии и при небольшом угле встречи относительно в 30° этот показатель Pak 40 при использовании калиберного бронебойного снаряда PzGr.39 составлял 96 мм, что в пересчёте на условия нормального попадания даёт толщину пробиваемой броневой плиты около 120 мм.
Превзойти ЗИС-2 по расчётной бронепробиваемости смогли лишь мощные, появившиеся в 1943—1944 годах противотанковые пушки, такие как британская 76-мм Q.F. 17 Pounder весом более двух тонн, немецкая 88-мм Pak 43/41 весом более 4 тонн и 100-мм советская БС-3 весом более трёх тонн, а также мелкосерийная немецкая 75/50-мм противотанковая пушка Pak 41 с коническим каналом ствола. Высокие характеристики ЗИС-2 вызвали интерес союзников, которым по их просьбе в конце 1943 года было предоставлено несколько орудий.
operation-barbarossa.narod.ru
57-мм противотанковая пушка ЗИС-2
57-мм противотанковая пушка образца 1941 года ЗИС-2
ЗИС-2
В 1940 году на горьковском заводе № 92 под руководством В.Г. Грабина было создано мощное по тем меркам орудие – 57-мм противотанковая пушка образца 1941 года Ф-31. На 1941 год эта пушка фактически не имела достойных целей. Поэтому было принято решение о снятии её с производства и лишь в 1942 году, после появления тяжелобронированных танков, о ней вновь вспомнили. Пушка прошла всю Великую Отечественную войну, а после её окончания была продана целому ряду зарубежных стран, где в некоторых армиях находится в строю и в начале 21 века.
Задание на проектирование новой противотанковой пушки было выдано заводу № 92 в июне 1940 года. Первоначально пушка получила заводской индекс Ф-31. Опытный образец 57-мм противотанковой пушки был изготовлен в октябре 1940 года. Заводские испытания выявили плохую кучность стрельбы из-за неправильной крутизны нарезов ствола. Пушка с новым стволом успешно прошла все испытания, и в начале 1941 года была рекомендована к серийному производству под индексом ЗИС-2 (завод имени Сталина), а в марте 1941 года принята на вооружение под наименованием 57-мм противотанковая пушка образца 1941 года. Первые пушки поступили в войска летом 1941 года.
Освоение пушки ЗИС-2 шло весьма тяжело из-за низкой квалификации рабочих и недостаточной культуры производства. И в ноябре 1941 года было принято решение о приостановке выпуска пушки ЗИС-2 в угоду более технологичных конструкций для тогдашнего производства.
Все изменилось при захвате тяжелобронированного немецкого танка Т-6 Тигр в январе 1943 года под Ленинградом. При обстреле этого танка на полигоне в Кубинке было выявлено, что на реальных дистанциях боя ему может противостоять лишь 57-мм противотанковая пушка ЗИС-2. Ни 45-мм, ни 76-мм пушки, состоящие на вооружении Красной Армии, не смогли противостоять танку Тигр. Поэтому, в июне 1943 года было принято решение о принятии вновь на вооружение пушки ЗИС-2 под официальным названием 57-мм противотанковая пушка образца 1943 года. Эта пушка отличалась от предыдущей более технологичной конструкцией. Хотя и при этом орудие осваивалось на заводе № 92 очень туго. Первая партия для испытаний была выпущена в мае 1943 года, а серийный выпуск пушки был налажен к октябрю 1943 года.
57-мм противотанковая пушка ЗИС-2 конструктивно выполнена по классической для пушек схеме. Пушка состоит из 2 основных частей: лафета и ствола с затвором.
Лафет состоит из люльки, верхнего подвижного станка, механизмов наведения и уравновешивания, подрессоривания, нижнего неподвижного станка с раздвижными станинами, защитного щитка и прицельных приспособлений.
Люлька служит для направления движения ствола при откате и накате. Противооткатное устройство пушки ЗИС-2 состоит из гидравлического тормоза отката, установленного под стволом и воздушно-гидравлического накатника установленного над стволом. Противооткатное устройство соединяется со стволом при помощи передней и задней обойм.
Раздвижные станины имелись двух вариантов: коробчатые на пушке образца 1941 года и трубчатые – на пушках образца 1941 и 1943 годов.
Уравновешивающий механизм служит для уравновешивания качающейся части орудия, имеющего перевес на дульную часть. Механизм пружинного типа, смонтирован в двух цилиндрах на верхнем станке.
Защитный щиток имеет толщину брони 6 мм и состоит из основного верхнего щита, подвижного среднего и откидного нижнего. На пушке ЗИС-2 образца 1943 года устанавливалась бронировка накатника.
Прицельное приспособление состояло из 2х кратного оптического прицела ПП2, оси прицела и шарнирного привода.
Ствол пушки ЗИС-2 образца 1941 года – со свободной трубой или моноблоки, ЗИС-2 образца 1943 года – моноблоки. Запирание канала ствола осуществлялось с помощью клинового затвора с опускающимся вниз клином. Затвор имел механизм полуавтоматики копирного типа, для открывания и закрывания затвора. Заряжание и выстрел осуществлялись вручную. Выстрел осуществлялся при помощи спускового механизма кнопочного типа.
Буксировка 57-мм противотанковой пушки ЗИС-2 осуществлялась как конной тягой, так и механической с максимально допустимой скоростью 60 км/час.
Стрельба из пушки ЗИС-2 велась бронебойными калиберными, осколочными, подкалиберными унитарными выстрелами, а также картечью.
armoredgun.org
57-мм пушка ЗИС-2
Характеристики
| Год выпуска | 1940 год |
| Всего произведено | 10000 |
| Масса | 1250 кг |
| Расчет | 4 человека |
| Стрелковые характеристики | |
| Калибр | 57 мм |
| Начальная скорость снаряда | 990 м/с |
| Максимальная дальность стрельбы | 8400 м |
| Скорострельность | до 25 выстр./мин. |
Описание
Задание на разработку новой мощной противотанковой пушки конструкторское бюро под руководством В. Г. Грабина получило в 1940 году, вскоре после завершения советско-финской войны. В упрощенном виде задача была сформулирована так: «Новое противотанковое орудие должно быть сильнее наших же танков». При этом подразумевался танк КВ-1 с броней толщиной до 108 мм.
Проведенные в конструкторском бюро В. Г. Грабина исследования показали, что оптимальным для такого орудия будет калибр 57 мм при снаряде весом 3,14 кг с начальной скоростью 1000 м/с. В начале 1941 года такое орудие было создано под заводским обозначением ЗИС-2. На расстоянии 500 м снаряд этого орудия пробивал броню толщиной 100 мм. В мае 1941 г. была завершена разработка технологии его изготовления, а принятое на вооружение Красной Армии орудие было поставлено на валовое производство одновременно на трех артиллерийских заводах. До конца 1941 года была выпущена 371 пушка ЗИС-2, а затем их производство было прекращено «из-за избытка мощности при отсутствии соответствующих целей» — слабо бронированные немецкие танки прошивались снарядами ЗИС-2 насквозь, что не причиняло подчас вреда экипажу.
В 1943 году в связи с появлением на фронте немецких танков «Тигр» и «Пантера» с мощным противоснарядным бронированием производство 57-мм пушек было возобновлено, и они во все возрастающем количестве начали поступать на вооружение противотанковых артиллерийских взводов стрелковых батальонов и в отдельные истребительно-противотанковые части РГК.
57-мм противотанковая пушка обр. 1943 г. состоит из двух основных частей: ствола моноблочной конструкции с казенником и двумя обоймами и лафета, к которому относятся противооткатные устройства, люлька, верхний станок, механизмы наводки, уравновешивающий механизм, нижний станок, боевой ход с подрессориванием, щитовое прикрытие и прицельные приспособления. Пушка снабжена затвором с опускающимся вниз клином и с полуавтоматикой механического типа. Лишь для первого заряжания нужно открыть затвор вручную с помощью рукоятки затвора, в дальнейшем его закрывание и открывание происходит автоматически. Такая конструкция затвора обеспечила высокую скорострельность пушки — до 25 выстрелов в минуту. Стрельба из пушки может вестись с наибольшим углом возвышения 25°, угол склонения составляет 5°, угол горизонтального обстрела — 54°. Пушка имеет раздвижные трубчатые станины, колеса к ней применяются от грузовой автомашины ГАЗ-АА, но с измененной ступицей. Подрессоривание состоит из двух винтовых пружин, помещенных в цилиндрах на концах боевой оси. Подрессоривание отключается автоматически при разведении станин. В качестве прицельных приспособлений используется прицел ПП1-2 с шарнирным приводом.
Для борьбы с бронированными целями применялись унитарные патроны:
- унитарный патрон с бронебойно-трассирующим тупоголовым снарядом с баллистическим наконечником БР-271
- унитарный патрон с бронебойно-трассирующим остроголовым снарядом без баллистического наконечника БР-271 К
- унитарный патрон с бронебойно-трассирующим сплошным снарядом БР-271 СП
- унитарный патрон с подкалиберным бронебойно-трассирующим снарядом БР-271 П
Для стрельбы по живой силе и огневым точкам противника, расположенным открыто, применялись снаряды с осколочной гранатой 0-271У, которая при снятом колпачке взрывателя обеспечивает поражение осколками на 20 м по фронту и на 3 м в глубину. При неснятом колпачке взрывателя граната действует как фугасная. Для поражения живой силы противника на дальности 100-200 м при самообороне батареи использовалась картечь Щ-271. При выстреле оболочка картечи разворачивается в канале ствола и 324 пули весом 10,8 г каждая вылетают вперед, имея угол разлета 10-18°. Поражаемый район с убойным действием пуль — по фронту до 40 м, в глубину до 200 м. Благодаря наличию подрессоривания пушку можно перевозить механической тягой со скоростями: до 50 км/ч — по шоссе, до 30 км/ч — по проселочным дорогам и до 10 км/ч — по бездорожью.
Осенью 1941 г. было изготовлено также около ста пушек ЗИС-2 в самоходном варианте: качающаяся часть пушки со щитовым прикрытием была установлена на шасси гусеничного тягача «Комсомолец». Эта импровизированная самоходная установка имела обозначение ЗИС-30.
Всего в 1943-1945 гг. было изготовлено 9645 57-мм противотанковых пушек.
bdsa.ru
57-мм противотанковая пушка образца 1941 года (ЗИС-2)
Материал из Википедии — свободной энциклопедии
| 57-мм противотанковая пушка обр. 1941 г. (ЗиС-2) | |
|---|---|
| ЗиС-2 обр. 1943 г. в Белградском военном музее. | |
| Калибр, мм | 57 |
| Экземпляры | 371 (обр. 1941 г.) / 13 339 (обр. 1943 г.) |
| Расчёт, чел. | 5 |
| Скорострельность, выстр/мин | до 25 |
| Скорость возки по шоссе, км/ч | до 60 |
| Высота линии огня, мм | 853 |
| Ствол | |
| Длина ствола, мм/клб | 4160/73 |
| Длина канала ствола, мм/клб | 3950/69,3 |
| Масса | |
| Масса в походном положении, кг | 1900 (с передком, загруженным снарядами) |
| Масса в боевом положении, кг | 1050 |
| Габариты в походном положении | |
| Длина, мм | 7030 |
| Ширина, мм | 1700 |
| Высота, мм | 1355 |
| Клиренс, мм | 350 |
| Углы обстрела | |
| Угол , град | от −5 до +25° |
| Угол , град | 57° |
| 57-мм противотанковая пушка обр. 1941 г. (ЗиС-2) на Викискладе | |
57-мм противотанковая пушка образца 1941 года (ЗиС-2[1]) (индекс ГРАУ — 52-П-271) — советская противотанковая пушка периода Великой Отечественной войны. Данное орудие, разработанное под непосредственным руководством В. Г. Грабина, в 1940 году, являлось, на момент начала серийного производства, самой мощной противотанковой пушкой в мире — настолько мощной, что в 1941 году орудие не имело достойных целей, что и привело к снятию её с производства («в связи с избыточной бронепробиваемостью» — цитата), в пользу более дешёвых и технологичных пушек. Однако, с появлением в 1942 году новых тяжелобронированных немецких танков «Тигр», производство орудия было возобновлено.
На базе ЗиС-2 создана танковая пушка, это орудие устанавливалось на первые советские серийные противотанковые самоходные артиллерийские установки ЗиС-30. 57-мм пушки ЗиС-2 воевали с 1941 по 1945 год, позже, в течение долгого времени, состояли на вооружении Советской армии. В послевоенное время многие орудия были поставлены за рубеж и, в составе иностранных армий, приняли участие в послевоенных конфликтах. На вооружении армий некоторых[кто?] государств ЗиС-2 находится и по сей день[когда?].
