Советская АрмияПротивотанковая мина ТМ-62ММина противотанковая противогусеничная. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезда колеса (катка) на нажимную крышку мины. На снимке мина ТМ-62М со взрывателем МВЧ-62 в боевом положении. Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду вручную или средствами механизации (прицепные минные раскладчики ПМР-1, ПМР-2, прицепные минные заградители ПМР-3, ПМЗ-4, гусеничный минный заградитель ГМЗ, ГМЗ-2, ГМЗ-3, вертолетная система минирования ВМР-2). Срок боевой работы мины не ограничивается. При разрушении металлического корпуса мины от коррозии чувствительность мины не изменяется, т.к. она зависит только от сохранности взрывателя. Самоликвидатором мина не оснащается. Мина ТМ-62М является головной в семействе мин ТМ-62, различающихся между собой только материалом и формой корпуса, взрыво-весовыми характеристиками. Устройство мины ТМ-62М, как и всех остальных мин этого семейства предельно простое. По сути дела это контейнер заполненный взрывчаткой, в который вделан металлический или пластмассовый стакан с внутренней резьбой и имеющий промежуточный детонатор. Размеры резьбы одинаковые для всех мин серии ТМ-62, что позволяет использовать любой взрыватель серии МВ-62 в любой мине серии ТМ-62 ТМ-62М предназначена прежде всего для установки механизированным способом (хотя широко применяется и для ручной установки) с учетом возможного последующего поиска и снятия. Например, гусеничный минный заградитель ГМЗ разрабатывался именно под эту мину. Мина хорошо обнаруживается миноискателями. Ручка для переноски выполнена из тесьмы и является легкосъемной. Тактико-технические характеристики мины ТМ-62М
Мина по взрывовесовым данным является одной из самых мощных из советских противогусеничных мин. Взрыв ТМ-62 разрушает 3-6 траков, каток, повреждает балансир. На рисунке слева красным цветом показана площадь датчика цели. Взрыв мины происходит при наезде гусеницы на взрыватель. Нажимной крышки, как в ТМ-46 или ТМ-57 мина ТМ62М не имеет, что в целом снижает несколько вероятность подрыва танка на минном поле из мин ТМ-62, но в то же время повышает стойкость мины к воздействию на нее ударной волны взрывов зарядов разминирования. Взрыватель МВШ-62 аналогичен взрывателю МВШ-46. Разница только в размере резьбовой части взрывателя (У МВШ-62 размер значительно больше). Кроме того, высоту штыря МВШ-62 можно изменять наращиванием. Это позволяет успешно использовать мину при значительном снежном покрове. Мина ТМ-62М оказалась достаточно удачной, сильной, ее взрыватели простыми и надежными; хотя в полной мере заменить мину ТМ-57 она не смогла из-за большего веса, малой площади датчика цели, а, значит и меньшей вероятности поражения танка. Кроме того, у мины ТМ-62М отсутствует гнездо для установки взрывателя неизвлекаемости. Впрочем, в качестве элемента неизвлекаемости используются мины-сюрпризы МС-3., МС-4, МЛ-7, МЛ-8. Окраска. Маркировка.
Укупорка. Источники1. Инженерные боеприпасы. Руководство по материальной
части и применению. Книга третья. Военное издательство. Москва. 1979г. —***— | ©Веремеев Ю.Г. Главная страница Заметки на полях. Мина является в настоящее время основной противотанковой противогусеничной миной Российской Армии. Мина интересна своими взрывателями. Например, взрыватель МВД-62 срабатывает только после второго нажатия на него гусеницей (колесом), причем между нажатиями должно пройти не более одной секунды. Т.е. трал мина пропускает, первый каток танка тоже, а под вторым взрывается. Взрыватель МВ-62 практически не имеет металлических деталей. Взрыватель МВЧ-62 можно переводить в безопасное положение, не вывертывая его из мины. Существуют и более хитрые взрыватели к этой мине. Например, противоминоискательный взрыватель (срабатывает при приближении к мине миноискателя), противощупный взрыватель (срабатывает при прикосновении к нему щупа). |
saper.isnet.ru
противотанковая, тактико-технические характеристики (ТТХ), устройство, установка, применение
С момента окончания Второй Мировой войны конструкторы успели разработать 3 поколения танков, и ведут работы над четвёртым. А вот основной инженерный боеприпас, предназначенный для поражения бронированных машин, развивался гораздо медленнее. Но это не значит, что сейчас на вооружении состоят только устаревшие противотанковые мины.
Наоборот, оружие, созданное ещё в середине 20 века, остаётся грозным и эффективным и в начале века 21-го. Одним из самых известных, распространённых и удачных по конструкции противотанковых мин – советская ТМ-62. До сих пор она является одним из основных противотанковых средств Российской армии.
История создания и конструкция
В середине 50-х годов в Советском Союзе начали разрабатывать новые мины, предназначенные для борьбы с современной техникой вероятного противника. Первый боеприпас нового поколения – ТМ-56, оказался не очень удачным. А вот ТМ-57, имевшая несколько меньшую мощность заряда, но пригодная для установки с вертолётов и механизированных минных заградителей – получила широкое распространение.
Однако, конструкторы не собирались останавливаться и начали работы над миной, которая была бы мощнее ТМ-57, но при этом подходила бы для механизированной установки. Результатом работ стало семейство боеприпасов, получивших общее название ТМ-62.
Базовая модификация семейства ТМ-62 – ТМ-62М – представляет собой стальной корпус в виде плоской круглой коробки. Эта коробка заполняется взрывчатым веществом – обычно применяется тротил, но возможно использование «морской смеси» МС или ТГА.
В центре корпуса находится металлический стакан с детонатором, в который ввинчивается взрыватель.
Снаружи крепится тканевая ручка для переноски. Корпус окрашивается в оливковый цвет, на боку чёрным наносятся данные о модификации, дает и месте изготовления, а также о типе снаряжения.
По своему действию мина фугасная – то есть поражающая силой взрыва. Как правило, подрыв происходит при наезде танка на боеприпас, при этом разрушаются звенья гусеницы, повреждаются каток и элементы подвески. Возможно также проламывание днища и корпуса. Иначе говоря: танк либо теряет подвижность и требует восстановительного ремонта, либо полностью выходит из боя вследствие гибели экипажа.
Хотя мина может устанавливаться вручную, основным способом установки считался механизированный. Специально для этого, например, на базе самоходки СУ-100П был сконструирован гусеничный минный заградитель ГМЗ. ТМ-62М хорошо обнаруживается, но это не считается недостатком, так как конструкторами закладывалась возможность быстрого поиска и обезвреживания минных полей в случае необходимости.
Также она не может устанавливаться на неизвлекаемость, хотя для аналогичного эффекта под неё подкладывали дополнительную мину-сюрприз. Недостатком считается отсутствие у ТМ-62 нажимной крышки, из-за чего датчик цели имеет сравнительно небольшую площадь.
Для семейства ТМ-62 разработали большое количество взрывателей.
Некоторые из них позволяют подрывать мины дистанционно, по команде. Другие срабатывают после нескольких нажатий, обеспечивая свободны проход минного трала и подрыв под танком. Магнитные взрыватели не требуют наезда гусеницей, а специальные – срабатывают, когда к мине подносят миноискатель.
Модификации и эксплуатация
В семейство противотанковых мин ТМ-62 вошло несколько модификаций. Помимо базовой ТМ-62М, рассмотренной выше, были созданы варианты, отличающиеся конструкцией корпуса. И, как следствие, способами установки и сложностью обнаружения. Так, у ТМ-62П корпус не металлический, а пластиковый, что затрудняет поиск мины сапёрами противника.
Диаметр этого боеприпаса чуть выше, чем у базовой модели, но следующую модификацию – «П2» размеры уменьшили до стандартных. ТМ-62П3 аналогична «П2», но у неё корпус – из полиэтилена. Считалось, что в случае начала войны производство такой мины будет организовать проще и быстрее. Из трёх модификаций с пластиковыми корпусами для механизированного минирования не рекомендовали применять только «П».
У мины ТМ-62Б корпуса, как такового, нет, эту функцию выполняет сам заряд, выполненный из специально созданного вещества ВВ-32. Обнаружить такой боеприпас было очень трудно, но устанавливать можно было только вручную, бережно, избегая болотистых почв. Поэтому чаще всего ТМ-62Б использовались для учебных целей.
Ещё одним вариантом, разработанным для производства в военное время, стала ТМ-62Д. Её корпус представляет собой прямоугольный деревянный ящик. Устанавливаться могла только в ручную, закладка на болотах или под воду не рекомендовалась. Не предназначалась эта модификация и для использования в «долговременных» минных полях. Наконец, у ТМ-62Т заряд взрывчатого вещества обтягивался капроновой тканью.
Мины ТМ-62 нередко применялись в локальных конфликтах для минирования дорог и как оружие террора.
Советские, а затем и российские солдаты сталкивались с ними в Афганистане и Чечне. В Афганистане моджахеды использовали, как правило, похищенные со складов правительственных войск боеприпасы. Советские войска применяли ТМ-62 ограниченно, в связи с отсутствием у противника бронетехники.
В настоящее время это оружие используется боевиками-исламистами в Сирии, как со штатными взрывателями, так и приспособленные для использования в качестве фугасов.
Тактико-технические характеристики
Сравним мину ТМ-62М с её прямым американским аналогом – М19. Как и отечественный боеприпас, М19 была принята на вооружение в 1960е, и остаётся на нём до сих пор.
| ТТХ | ТМ-62М | М19 |
|---|---|---|
| Масса, кг | 9,5 | 12,56 |
| Масса заряда, кг | 7,0 | 9,5 |
| Тип взрывчатого вещества | Тротил | «Композиция Б» |
| Усилие срабатывания взрывателя, кг | 150-550 | 118-226 |
Мина М19, в отличие от ТМ-62, имеет прямоугольную форму, пластиковый корпус, а взрыватель оснащён нажимной крышкой. Для механизированной установки не предназначалась, но по той причине, что самоходных минных заградителей в США не разрабатывали.
Заряд М19 больше и содержит более мощное взрывчатое вещество, что может быть связано с расчётом на усиленное бронирование советских танков. В целом же мины по боевым качествам не уступали друг другу.
Мины семейства ТМ-62 оказались мощными, удобными и надёжными в эксплуатации.
А разнообразие взрывателей обеспечило им высокую эффективность в различных условиях. Однако полностью вытеснить ТМ-57, менее мощную, но компактную и с большей площадью датчика цели (за счёт наличия нажимной пластины) она не смогла. В итоге оба боеприпаса выпускались и состояли на вооружении одновременно. До настоящего времени ТМ-62М производится и за рубежом – в Болгарии.
Видео
warbook.club
Противотанковая мина ТМ-62М (Советские и Российские мины)
Мина противотанковая противогусеничная. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на нажимную крышку мины.
На снимке мина ТМ-62М со взрывателем МВЧ-62 в боевом положении.
Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду вручную или средствами механизации (прицепные минные раскладчики ПМР-1, ПМР-2, прицепные минные заградители ПМЗ-3, ПМЗ-4, гусеничный минный заградитель ГМЗ, вертолетная система минирования ВМР-2).
Срок боевой работы мины не ограничивается. При разрушении металлического корпуса мины от коррозии чувствительность мины не изменяется, т.к. она зависит только от сохранности взрывателя. Самоликвидатором мина не оснащается.
Мина ТМ-62М является головной в целом семействе мин ТМ-62, различающихся между собой только материалом и формой корпуса, взрыво-весовыми характеристиками. В семейство ТМ-62 кроме ТМ-62М входят ТМ-62П, ТМ-62П2, ТМ-62П3, ТМ-62Д, ТМ-62Б.
ТМ-62М в основном предназначена для установки механизированным способом (хотя широко применяется и для ручной установки) с учетом возможного последующего поиска и снятия. Например, гусеничный минный заградитель ГМЗ разрабатывался, прежде всего под эту мину. Мина хорошо обнаруживается миноискателями. Ручка для переноски выполнена из тесьмы и является легкосьемной.
Мина может использоваться со взрывателями МВ-62, МВЗ-62, МВЧ-62, МВШ-62, МВП-62, МВК-62, МВД-62. Все эти взрыватели подходят ко всем минам серии ТМ-62. Для механизированной установки мины ТМ-62М используются взрыватели МВЗ-62 и МВЧ-62. Возможно использование взрывателя МВП-62. Для ручной установки могут использоваться любые взрыватели, но предпочтительнее МВ-62. Взрыватель МВШ-62, аналогичный по конструкции со взрывателями МВШ и МВШ-57, но имеющий большего размера резьбовую часть применяется только для ручной установки.
Тактико-технические характеристики мины
Тип мины…………………………………………………………противогусеничная
Корпус……………………………………………………………металл.
Масса………………………………………………………………9.5-10 кг.
Масса взр.вещества (тротил, ТГА, МС)………7-7.5 кг.
Диаметр……………………………………………………………32 см.
Высота с МВ-62………………………………………………12.8 см.
Высота с МВШ-62……………………………………………100.2 см.
Диаметр датчика цели……………………………………9см.
Чувствительность……………………………………………200-500 кг.
Температурный диапазон применения………-60 —+60 град.
Мина по взрыво-весовым данным является самой мощной из всех советских противогусеничных мин. Взрыв ТМ-62 разрушает 3-6 траков, каток, повреждает балансир. На снимке показан результат взрыва под правым задним катком заряда ВВ аналогичного мине ТМ-62М. Разрушены 6 траков гусеницы, полностью разрушен один каток и значительно поврежден второй каток, разрушен балансир, сорваны листы противокумулятивного экрана, разрушена правая .полка. Оказался пробитым и борт танка. Животные (две собаки и овца), изображавшие экипаж, погибли. Танк восстановлению не подлежит. Впрочем, советские танки типа Т-62 гораздо прочнее. Днище и борт наших танков выдерживают и гораздо более мощные взрывы (мина типа ТМ-62 + 10-15 кг. ВВ). Обычно их в силах пробить только кумулятивная струя.
На рисунке слева красным цветом показана площадь датчика цели. Взрыв мины происходит при наезде гусеницы на взрыватель. Нажимной крышки, как в ТМ-46 или ТМ-57 мина ТМ62М не имеет, что в целом снижает несколько верятность подрыва танка на минном поле из мин ТМ-62, но в то же время повышает стойкость мины к воздействию на нее ударной волны взрывов зарядов разминирования. Взрыватель МВШ-62 аналогичен взрывателю МВШ-46. Разница только в размере резьбовой части взрывателя (У МВШ-62 размер значительно больше). Кроме того, высоту штыря МВШ-62 можно изменять наращиванием. Это позволяет успешно использовать мину при значительном снежном покрове.
Мина ТМ-62М оказалась достаточно удачной, сильной, ее взрыватели простыми и надежными; хотя в полной мере заменить мину ТМ-57 она не смогла из-за большего веса, малой площади датчика цели, а, значит и меньшей вероятности поражения танка. Кроме того, у мины ТМ-62М отстутствует очко для установки взрывателя неизвлекаемости. Хотя в качестве элемента неизвлекаемости используется мина-сюрприз МС-3.
Мины ТМ-62М укладываются в деревянные ящики по 4 шт. Вес ящика 60 кг. Взрыватели перевозятся в собственной укупорке. Однако мины могут перевозиться в своей штатной укупорке окончательно снаряженными, т.е. с ввинченными взрывателями.
Заметки на полях. Мина является в настоящее время основной противотанковой противогусеничной миной Российской Армии. Мина интересна своими взрывателями. Например, взрыватель МВД-62 срабатывает только после второго нажатия на него гусеницей (колесом), причем между нажатиями должно пройти не более одной секунды. Т.е. трал мина пропускает, первый каток танка тоже, а под вторым взрывается. Взрыватель МВ-62 практически не имеет металлических деталей. Взрыватель МВЧ-62 можно переводить в безопасное положение, не вывертывая его из мины. Существуют и более хитрые взрыватели к этой мине. Например, противоминоискательный взрыватель ( срабатывает при приближении к мине миноискателя), противощупный взрыватель(срабатывает при прикосновении к нему щупа).
Веремеев Ю.Г.
Сапер
weaponland.ru
Назначение и тактико-технические характеристики противотанковых мин (ТМ-62П, ТМ-62П2, ТМ-62П3, ТМ-62Т, ТМ-72, ТМ-73, ТМ-83, ТМ-89, ТМК-2)
Противотанковая мина ТМ-62П
Противотанковая мина ТМ-62П
Мина противотанковая противогусеничная.
Предназначена для выведения из строя гусеничной и колесной техники противника.
Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на взрыватель мины.
Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду только вручную. Для установки средствами механизации не предназначена, поэтому ручка для переноски выполнена несъемной.
Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости не имеет, но в качестве последних с миной могут использоваться мины-сюрпризы МС-3 или МС-4.
Корпус мины изготавливается из ударопрочной пластмассы. В неокончательно снаряженном виде (без взрывателей) мины в контейнерах в укрепленных ящиках могут десантироваться с самолета беспарашютным методом (высота полета не выше 15-20м., скорость до 290 км/час).
Тактико-технические характеристики мины
Тип мины | противогусеничная |
Корпус | пластмасса |
Масса | 9-11 кг |
Масса взрывчатого вещества | 6,6-7,6 кг |
Диаметр | 34 см |
Высота с МВ-62 | 12.8 см |
Высота с МВШ-62 | 100.2 см |
Диаметр датчика цели | 9 см |
Чувствительность | 200-500 кг |
Температурный диапазон применения | от -50 до +50 град. |
Противотанковая мина ТМ-62П2
Мина противотанковая противогусеничная.
Предназначена для выведения из строя гусеничной и колесной техники противника.
Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на взрыватель мины.
Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду вручную или средствами механизации.
Предназначена, в основном к установке средствами механизации, поэтому ручка для переноски выполнена
Противотанковая мина ТМ-62П2
Ручка для переноски мины упряжного типа съемной упряжного типа из прочной нейлоновой ленты зеленого цвета
Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости не имеет, но в качестве последних с миной могут использоваться мины-сюрпризы МС-3 или МС-4.
Корпус мины изготавливается из ударопрочной пластмассы. В неокончательно снаряженном виде (без взрывателей) мины в контейнерах в укрепленных ящиках могут десантироваться с самолета беспарашютным методом (высота полета не выше 15-20м., скорость до 290 км/час).
Тактико-технические характеристики мины
Тип мины | противогусеничная |
Корпус | пластмасса |
Масса | 9,4-11 кг |
Масса взрывчатого вещества | 6,5-7 кг |
Диаметр | 32 см |
Высота с МВ-62 | 12,8 см |
Высота с МВШ-62 | 100,2 см |
Диаметр датчика цели | 9 см |
Чувствительность | 200-500 кг |
Температурный диапазон применения | от -50 до +50 град. |
Противотанковая мина ТМ-62П3
Мина противотанковая противогусеничная.
Предназначена для выведения из строя гусеничной и колесной техники противника.
Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на взрыватель мины.
Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду вручную или средствами механизации (прицепные минные заградители ПМР-3, ПМЗ-4, вертолетная система минирования ВМР-2).
Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается.
Мина ТМ-62П3 является одним из вариантов семейства ТМ-62. Ее корпус изготавливается из толстого морозостойкого и ударопрочного полиэтилена темно-зеленого цвета.
Противотанковая мина ТМ-62П3
ТМ-62П3, в основном, предназначена для установки механизированным способом с применением прицепных минных заградителей ПМЗ-3 и ПМЗ-4, вертолетной системы минирования ВМР-2.
Для применения в гусеничных минных заградителях типа ГМЗ не предназначена.
В связи с тем, что основным способом применения является механизированный, ручка для переноски выполнена съемной упряжного типа из синтетической минной ленты зеленого цвета, застегивающеся цилиндрической пуговицей.
При ручной установке ручка используется лишь для переноски мины. Перед ручной установкой мины в лунку ручка снимается и укладывается под мину или же уносится с собой.
Тактико-технические характеристики мины
Тип мины | противогусеничная |
Корпус | полиэтилен |
Масса | 8-8,7 кг |
Масса взрывчатого вещества | 6,5-7,2 кг |
Диаметр | 32 см |
Высота с МВ-62 | 12,8 см |
Высота с МВШ-62 | 100,2 см |
Диаметр датчика цели | 9 см |
Чувствительность | 200-500 кг |
Температурный диапазон применения | от -40 до +40 град. |
Противотанковая мина ТМ-62Т
Мина противотанковая противогусеничная.
Предназначена для выведения из строя гусеничной и колесной техники противника.
Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на взрыватель мины.
Мина может устанавливаться как на грунт, так и в грунт, в снег, вручную или средствами механизации.
Срок боевой работы мины не ограничивается.
Ее корпус изготавливается из капроновой ткани темно-зеленого цвета, пропитанной эпоксидным составом Возможны иные варианты окрасок (для мин, изготавливавшихся на экспорт).
Противотанковая мина ТМ-62Т
ТМ-62Т предназначена для установки вручную или с помощью средств механизированной установки ГМЗ, ГМЗ-2, ПМР-3, ПМЗ-4 и призвана несколько устранить такое отрицательное качество мины ТМ-62Б как недостаточная прочность.
Мина может комплектоваться сьемной ручкой для переноски упряжного типа, аналогичной ручке для мины ТМ-62П3 или же веревочной несъемной ручкой (пропускаемой сквозь заряд) с деревянной или пластмассовой втулкой, как показано на снимке. Мина с несьемной ручкой для механизированной установки не предназначена.
Применение взрывателей с корпусом из металла (МВЗ-62, МВЧ-62, МВШ-62, МВД-62) для этой мины обычно является вынужденным, т.к. при их применении теряется главное преимущество мины — необнаруживаемость металлодетекторами.
Кроме того, мина может использоваться со взрывателями, входящими в комплекты управляемых минных полей УМП, УМВП-2, УМПН-68, а также в качестве обычного взрывного заряда с детонирующим устройством ДУ-62.
Тактико-технические характеристики мины ТМ-62Т
Тип мины | противотанковая |
Корпус | капроновая ткань |
Масса (без взрывателя) | 7,9-8,1. кг |
Масса взрывчатого вещества | 7,0-7,9 кг |
Диаметр | 32 см |
Высота мины | В зависимости от взрывателя – 10,0 12,8 см |
Чувствительность нажимного датчика цели | 200-500 кг |
Извлекаемость | извлекаемая |
Обезвреживаемость | обезвреживаемая |
Управляемость | зависит от типа взрывателя |
Температурный диапазон применения | от -50 до +50 градусов |
Взрыв ТМ-62Т разрушает 3-5 траков, каток, повреждает балансир.
Устойчивость мины ТМ-62Т со взрывателем МВП-62 100% во фронте ударной волны с давлением 3,5 кг/кв.см Это обеспечивает сохранение мин в боеспособном состоянии на удалении 4 метра и более от оси взрыва удлиненного заряда разминирования имеющего массу 8 кг/пог.м. На расстоянии от 1 до 4 метров от оси взрыва удлиненного заряда сохраняют боеспособность до 50% мин ТМ-62Т со взрывателем МВП-62.
Мина ТМ-62Т предназначена для изготовления в военное время как альтернативная при дефиците металла или пластмассы для корпуса и недостатке промышленных производственных мощностей. В мирное время ее изготовление и накопление запасов не планируется. Изготавливается небольшое количество учебных мин с инертным заполнителем.
В качестве элемента неизвлекаемости могут использоваться мины-ловушки МС-3, МЛ-7 или более коварная мина-ловушка МС-4.
Противотанковая мина ТМ-72
Противотанковая мина ТМ-72
Мина противотанковая противоднищевая.
Предназначена для выведения из строя гусеничной и колесной техники противника.
Поражение машинам противника наносится за счет пробивания днища танка кумулятивной струей при взрыве заряда мины в момент, когда танк окажется над миной.
Принята на вооружение в 1973 г. До декабря 1989 года информация по этой мине являлась закрытой.
Съемная ручка для переноски из зеленой капроновой ленты (упряжного типа аналогичная ручке мины ТМ-62).
Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду только вручную.
Для установки средствами механизации не предназначена, хотя прицепной минный заградитель ПМЗ-4 может использоваться для раскладки мин на минном поле.
Однако все действия по приведению мины в боевое положение, закапыванию, маскировке выполняются вручную.
Основным штатным взрывателем является МВН-72, реагирующий на магнитное поле танка (БТР, БМП, БМД, автомобиль).
Реакция взрывателя рассчитана так, что при скорости цели выше 5-9 км в час взрыв происходит под боевым или трансмиссионным отделением. При меньшей скорости цели взрыв может произойти под передней частью машины. При скорости цели свыше 90 км/час взрыв может произойти позади машины (т.е. цель не будет поражена).
Срок боевой работы мины со взрывателем МВН-72 ограничивается сроком работы источника тока взрывателя, но во всех случаях не менее 1 месяца, после чего мина становится невзрывоопасной. Срок боевой работы мины со взрывателем МВШ-62 ограничивается сроком коррозии корпуса мины и взрывателя (от 1 до 10 и более лет в зависимости от влажности грунта).
Самоликвидатором мина не оснащается. Элементов неизвлекаемости не имеет, но в качестве последних с миной могут использоваться мины-сюрпризы МС, МС-4 или МЛ-7. Кроме того, очень высокая чувствительность взрывателя МВН-72 к изменениям магнитного поля может вызвать взрыв мины при приближении к ней человека, имеющего при себе металлические предметы или даже вследствие перемещения самой мины по местности. Любые электромагнитные воздействия (магнитное поле, радиоизлучение миноискателя) вызывают срабатывание взрывателя обязательно. Ближе 200 м от высоковольтных линий электропередач, работающих РЛС и мощных радиостанций, устанавливать ТМ-72 запрещается.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИНЫ ТМ-72
Тип мины | противотанковая противоднищевая кумулятивная |
Материал корпуса | сталь |
Масса | 6 кг |
Масса заряда ВВ | 2,5 кг |
Диаметр | 25 см |
Время приведения в боевое положение (с МВН-72) | 30-120 сек. |
Бронепробиваемость | 100 мм с расстояния 0,25-0,5 м |
Возможно применение взрывателей | вся серия взрывателей МВ-62 |
Извлекаемость/ обезвреживаемость | обезвреживаемая, в этом состоянии извлекаемая |
Самоликвидация/самонейтрализация | не самоликвидирующаяся, самонейтрализация вследствие истечения срока работы источника питания через 1-18 месяцев. |
Температурный диапазон применения | от -40 до +50 градусов |
Мина устанавливается в грунт (снег) таким образом, чтобы взрыватель находился выше уровня грунта.
Мина окрашивается в оливково-зеленый цвет, маркировка на боковой поверхности черного цвета. Взрыватель МВН-72 обычно имеет серо-черную окраску с черной маркировкой на верхней плоскости.
Мина устанавливается одним сапером. Время на подготовку мины к применению 2-3 мин, время на установку подготовленной мины 1-3 мин.
Мнение об этой мине в войсках невысокое, впрочем, как и обо всех минах (наших и иностранных) с магнитными взрывателями. Капризны, требуют квалифицированного персонала, чувствительны к низким и высоким температурам, сырости (отказывают источники питания), к свежести источников питания. Установка только вручную. И в то же время, траление таких мин не вызывает проблем. Трал ЭМТ надежно работает и взрывает мины на безопасном от машины удалении.
Противотанковая мина ТМ-73
Противотанковая мина ТМ-73 предназначена для минирования местности с целью поражения танков и других бронеобъектов противника в их бортовую часть.
Организационно мина состоит из трех основных компонентов:
— реактивного противотанкового граната РПГ-18 «Муха»;
— взрывного устройства, включающего в себя взрыватель обрывного действия МВЭ-72 и пусковое устройство;
— комплекта приспособлений для установки мины на местности.
Мина устанавливается на местности поперечно предполагаемому движению цели в 20-25 метрах от трассы движения цели на высоте 37см от поверхности грунта.
Противотанковая мина ТМ-73
Обрывной датчик цели взрывателя МВЭ-72 натягивается поперек направления движения цели на высоте 0,8-1,2 м от поверхности грунта, а пусковое устройство закрепляется на трубе гранаты. К пусковому устройству присоединяется накольный механизм взрывателя МВЭ-72.
Когда движущийся танк противника оборвет натянутый над дорогой обрывной датчик цели, взрыватель МВЭ-72 выдаст электроимпульс на свой накольный механизм. Ударник накольного механизма воспламенит капсюль-воспламенитель пускового устройства, от него загорится пороховой заряд УЗВ-5 и давление пороховых газов продавит спусковой рычаг шептала гранаты РПГ-18. Произойдет выстрел и боеголовка поразит цель.
Собственно, действие мины ТМ-73 аналогично стрельбе гранатой РПГ-18 с той лишь разницей, что выстрел производит не солдат-гранатометчик, а сама цель, воздействовав на датчик цели мины.
Мина была принята на вооружение Советской Армии в 1974 году, но до 1999 года информация по ней являлась закрытой.
Тактико-технические характеристики мины ТМ-73
Тип мины | Противотанковая |
Масса мины | 8 кг |
Масса гранаты | 2,6 кг |
Масса заряда ВВ | 300 г |
Поражающее действие мины | 300 мм брони |
Рабочая длина обрывного датчика цели | 15 м |
Время перевода в боевое положение | 50-180 сек |
Время боевой работы | 30 сут |
Время на установку (2 чел.) | 8-20 мин |
Самоликвидация/самонейтрализация | отсутствует/ по израсходованию ресурса батареи питания взрывателя |
Неизвлекаемость и необезвреживаемость | извлекаемая необезвреживаемая |
Температурный диапазон применения | от -40 до +50 |
Противотанковая мина ТМ-83
Мина противотанковая противобортовая.
Предназначена для выведения из строя гусеничной и колесной техники противника.
Поражение машинам противника наносится за счет пробивания бортовой брони ударным ядром, образующимся из обкладки кумулятивной воронки при взрыве мины.
При проникновении ударного ядра внутрь танка происходит поражение членов экипажа и оборудования танка каплями расплавленной брони, высоким давлением, возникающим внутри и высокой температурой ядра. Это вызывает пожар внутри танка, возможна детонация боекомплекта
Мина может устанавливаться на грунт или крепиться к местным предметам только вручную.
Укупорочный ящик или его крышка служит основанием для мины.
Дальность поражения танка до 50 метров, поэтому мина устанавливается сбоку от вероятного маршрута движения танка на удалении 5-50 метров от оси маршрута. С помощью визира мина нацеливается на место поражения.
Мина имеет два датчика цели — сейсмический и инфракрасный.
Противотанковая мина ТМ-83
Сейсмический датчик обеспечивает работу мины в режиме ожидания цели, что позволяет экономить энергию источников питания.
При приближении цели сейсмический датчик выдает команду на перевод мины в боевое положение, которым включается в работу инфракрасный датчик. Как только цель окажется в поле зрения инфракрасного датчика, который регистрирует инфракрасное излучение машины (танка), последний выдает команду на предохранительно-исполнительный механизм (ПИМ) на подрыв мины.
При взрыве заряда мины из медной обкладки кумулятивной выемки образуется ударное ядро, которое на дальностях от 5 до 50 метров пробивает броню толщиной до 100 мм, образуя в броне отверстие диаметром 80 мм.
Если цель не попала в поле зрения инфракрасного датчика, то через 3 минуты мина вновь переходит в режим ожидания цели.
Сейсмический датчик, имеющий свой источник питания (батарея 373 (R20)), устанавливается в землю возле мины и соединяется с инфракрасным датчиком и ПИМом проводной линией, а инфракрасный датчик, который также имеет свой источник питания (батарея 373 (R20)), крепится на корпусе мины сверху. Предохранительно-исполнительный механизм (ПИМ) привинчивается к запалу МД-5М, который в свою очередь ввинчен в гнездо на тыльной стороне мины.
Мина может устанавливаться в неуправляемом (автономном) варианте и в управляемом варианте.
Управляемость мины заключается в том, что с помощью 100-метровой проводной линии и пульта управления (используется пульт управления мины МЗУ) ее можно многократно переводить в безопасный (предохранительный) режим или в режим ожидания цели. В предохранительном режиме мина является извлекаемой и обезвреживаемой.
Если же мина установлена в неуправляемом варианте, то она считается неизвлекаемой и необезвреживаемой в силу высокой чувствительности сейсмического датчика и вероятности срабатывания инфракрасного датчика от теплового излучения человеческого тела при приближении человека к мине (с любой стороны ближе 10 метров). Уничтожение такой мины возможно лишь расстрелом ее из крупнокалиберного пулемета.
Также в неуправляемом варианте мина может быть установлена со взрывателем МВЭ-72 или МВЭ-НС. В этом случае сейсмический, инфракрасный датчики и ПИМ не используются, а используется обрывной датчик цели взрывателя МВЭ-72 или МВЭ-НС. Накольный механизм взрывателя навинчивается на запал МД-5М вместо ПИМа. В этом варианте мина ТМ-83 устанавливается аналогично мине ТМ-73.
Мины ТМ-83 первых серий имели отличающиеся от более поздних серий (с 1984г.) датчики цели и комплектовались также инфракрасным электрофонарем и отражательным зеркалом.
В старом варианте датчик цели мины комбинированный сейсмическо-инфракрасный. Мина может находиться в двух режимах — пассивного ожидания и активном. Сейсмический датчик выносной. Он устанавливается в землю вблизи маршрута движения танка. Инфракрасный датчик находится на корпусе мины. Там же крепится и съемный электрический фонарь с инфракрасным фильтром. Вариантов установки инфракрасного фонаря два.
В первом варианте фонарь крепится на корпусе мины, а на противоположной стороне дороги крепится зеркало так, чтобы инфракрасный луч от фонаря, возвращался на фотоэлмент инфракрасного датчика.
Во втором варианте зеркало не устанавливается, а на его месте ставится сам фонарь, соединенный проводником с сейсмическим датчиком, и нацеленный так, чтобы его луч попадал на фотоэлемент инфракрасного датчика.
В режиме пассивного ожидания электроцепи мины обесточены и фонарь выключен. При приближении танка, когда сотрясение почвы достигнет порогового значения, сейсмический датчик включает инфракрасный фонарь и инфракрасный приемник (мина переходит в активный режим). При пересечении танком луча фонаря, боевая цепь мины замыкается и происходит взрыв мины. Ударное ядро пробивает борт танка.
Срок боевой работы мины ограничивается сроком работоспособности батарей электропитания, зависящей от температуры окружающей среды, но во всех случаях не менее 30 суток. Самоликвидатором мина не оснащается, Элементов неизвлекаемости не имеет, однако в качестве такового может использоваться мина-сюрприз МС-3 или МС-4. Кроме того, в неуправляемом варианте мина в силу высокой чувствительности датчиков цели неизвлекаемая и необезвреживаемая.
Обезвреживание мины, установленной в управляемом варианте производится после того, как с помощью пульта управления МЗУ она переведена в безопасное положение. Обезвреживание включает в себя отсоединение от мины ПИМа, отсоединение от него проводной линии и извлечение из СД и ИД батарей питания.
Обезвреживание мины, установленной в неуправляемом варианте невозможно и она подлежит уничтожению расстрелом ее из крупнокалиберного пулемета или крупнокалиберной снайперской винтовки с расстояния не менее 30 метров.
Тактико-технические характеристики мины ТМ-83
Тип мины | противотанковая, противобортовая |
Корпус | металл |
Масса | 28,1 кг |
Масса заряда ВВ | 9,6 кг |
Дальность поражения цели | от 5 до 50 метров |
Бронепробиваемость | 100 мм |
Диаметр пробоины | 80 мм |
Датчики цели взрывателя | сейсмический и инфракрасный |
Чувствительность сейсмодатчика (по танку) | 200-250 м |
Чувствительность инфрадатчика (по танку) | 90-120м |
Взрыватель запасного варианта | МВЭ-72 |
Длина обрывного датчика цели МВЭ-72 | 60 м |
Чувствительность обрывного датчика цели | 300-400 гр |
Срок боевой работы мины | не менее 30 суток |
Температурный диапазон применения | от -30 до +50 градусов |
Ограничения в применении по метеоусловиям | туман (сильный снегопад, ливень) |
Управляемость | управляемая/неуправляемая |
Обезвреживаемость | только в управляемом варианте |
Извлекаемость | только в управляемом варианте |
Способы установки | ручной |
Время дальнего взведения | 1-30 мин |
Тип механизма дальнего взведения | гидромеханический |
Противотанковая мина ТМ-89
Это самая современная российская противотанковая мина, принятая на вооружение Российской Армии в 1993 году.
Предназначена для минирования местности против танков и другой подвижной техники противника.
Взрыв мины происходит, когда над ней оказывается масса из ферромагнитных материалов.
Взрывом мощного заряда ВВ (6,7 кг) пробивается днище танка или перебивается гусеница, разрушается каток, часто повреждается и балансир. В первом случае танк полностью выводится из строя, обычно с гибелью экипажа. Во втором случае выведение из строя составляет от 2 до 6 часов и после ремонта ходовой части танк может продолжать выполнение боевой задачи.
Противотанковая мина ТМ-89
Внешне и по размерам походит на противотанковую мину ТМ-62М, однако заряд взрывчатки в корпусе мины организован так, что образует кумулятивную воронку.
Взрыватель мины магнитный, являющийся частью конструкции мины. В некоторых вторичных источниках он обозначается индексом МВН-89, однако это не соответствует действительности.
По утверждениям сайта «Paul Mulcahy’s Web Site.htm» в 50% случаев мина может среагировать на магнитное поле миноискателя и в 10% на прикосновение металлического ножа или щупа, однако Руководство по материальной части мины этого не подтверждает, хотя и запрещает приближение к мине с ферромагнитными материалами (оружие, бронежилет, каска, шанцевый инструмент и т.п.) и поиск мин с помощью металлодетекторов и щупов, а также перемещение неразоруженной мины.
Мина устанавливается на грунт, в грунт, в снег вручную или с помощью средств механизации — гусеничного минного заградителя ГМЗ-3 или вертолетной системы минирования ВМР-2 на вертолете Ми-8Т. По утверждениям сайта «Paul Mulcahy’s Web Site.htm» мина неизвлекаемая и необезвреживаемая, однако Руководство по материальной части мины предусматривает ее снятие и перевод взрывателя в безопасное положение.
Тактико-технические характеристики мины ТМ-89
Тип мины | противотанковая |
Материал корпуса | металл |
Масса | 11,5 кг |
Масса заряда ВВ | 6,7 кг |
Масса промежуточного детонатора | 0,17 кг |
Масса порохового вышибного заряда ДРП-3 | 0,07кг |
Диаметр | 32 см |
Высота (по верху взрывателя) | 13,2см |
Бронепробиваемость на расстоянии 45см | 200 мм |
Время перевода в боевое положение | 20-700 сек |
Время боевой работы | 30 сут |
Извлекаемость/обезвреживаемость | обезвреживаемая, в обезвреженном |
Температурный диапазон применения | от -30 до +50 градусов |
Для переноски мина имеет съемную ручку из зеленой капроновой ленты. Ручка крепится в специальном кронштейне на днище мины. Если мина будет устанавливаться с помощью средств механизации, то перед загрузкой мины в носитель ручка удаляется.
Мина поставляется с завода изготовителя с установленным в нее дистанционным механизмом, обеспечивающим установку мины только вручную или наземными минными заградителями ГМЗ-3 (крышка красного цвета). Для установки мины с использованием вертолетной системы минирования ВМР-2 требуется замена дистанционного механизма на пусковой механизм (крышка черного цвета). Эти пусковые механизмы укладываются в ящики с минами отдельно.
Если танк наехал на мину гусеницей и отсутствует возможность сброса взрывателя и маскировочного слоя грунта, то взрыв приобретает обычный фугасный характер за счет которого перебивается гусеница танка.
Поиск мин ТМ-89 можно осуществлять только визуально и сапер, осуществляющий обезвреживание мины, не должен иметь при себе ферромагнитных материалов (предметов, изготовленных из черных металлов) и перемещать мину до выполнения действий со взрывателем.
Обезвреженную мину можно извлечь с места установки и удалить с минного поля. Повторное использование мины не разрешается, т.к. при повторном переводе рукоятки в боевое положение возможно срабатывание взрывателя.
Снятые мины подлежат уничтожению взрывным способом.
Противотанковая мина ТМК-2
Мина противотанковая противоднищевая.
Предназначена для выведения из строя гусеничной и колесной техники противника.
Поражение машинам противника наносится за счет пробивания днища машины кумулятивной струей при взрыве заряда мины в момент наклона датчика цели (штыревой антенны).
Мина может устанавливаться в грунт (снег) вручную.
Срок боевой работы мины ограничивается сроком разрушения от коррозии кронштейна крепления взрывателя. Самоликвидатором мина не оснащается. Гнезд для элементов неизвлекаемости и необезвреживаемости не имеет.
Мина используется с табельным взрывателем наклонного действия МВК-2 с детонирующим устройством ДУМ-2 и запалом МД-7М. Взрыватель обеспечивает замедление срабатывания на 0,3-0,45 сек с тем, чтобы взрыв произошел под серединой машины.
Противотанковая мина ТМК-2
Тактико-технические характеристики мины
Тип мины | противоднищевая |
Корпус | металл |
Масса | 12 кг |
Масса взрывчатого вещества | 6 кг |
Диаметр | 30,07 см |
Высота по корпусу | 26,5 см |
Высота по антенне | 113 см |
Угол наклона датчика цели для срабатывания | 24-36 градусов |
Температурный диапазон применения | от -50 до +50 град |
Кумулятивная струя при взрыве мины в способна пробить 60 мм брони при снаряжении тротилом и 110 мм при снаряжении ТГ-50. При взрыве мины под колесом или гусеницей происходит разрушение трака и катка (колеса), при взрыве под днищем высокое давление и температура кумулятивной струи вызывает пожар в танке, подрыв боеукладки, расположенной на днище. При закрытых люках танка экипаж погибает весь, при открытых люках возможно выживание части экипажа. Как правило танк выводится из строя полностью и восстановлению не подлежит.
voenservice.ru
Противотанковая мина ТМ-62П3 (Советские и Российские мины)
Мина противотанковая противогусеничная. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на взрыватель мины.
Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду вручную или средствами механизации (прицепные минные заградители ПМР-3, ПМЗ-4, вертолетная система минирования ВМР-2).
На рисунке мина изображена с взрывателем МВЧ-62, приведенным в боевое положение.
Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается.
Мина ТМ-62П3 является одним из вариантов семейства ТМ-62. Ее корпус изготавливается из толстого морозостойкого и ударопрочного полиэтилена темно-зеленого цвета. В семейство ТМ-62 кроме ТМ-62П3 входят ТМ-62П, ТМ-62П2, ТМ-62М, ТМ-62Д, ТМ-62Б, ТМ-62Т.
ТМ-62П3, в основном, предназначена для установки механизированным способом с применением прицепных минных заградителей ПМЗ-3 и ПМЗ-4, вертолетной системы минирования ВМР-2. Для применения в гусеничных минных заградителях типа ГМЗ не предназначена.
В связи с тем, что основным способом применения является механизированный, ручка для переноски выполнена съемной упряжного типа из синтетической минной ленты зеленого цвета, застёгивающейся цилиндрической пуговицей. В укупорке мины хранятся без ручек, которые сложены в отдельном отсеке ящика.
На рисунке слева ручка для переноски.
На рисунке справа мина показана с надетой ручкой для переноски вручную.
При установке мин заградителями ручка не используется. При ручной установке ручка используется лишь для переноски мины. Перед ручной установкой мины в лунку ручка снимается и укладывается под мину или же уносится с собой.
Мина, снаряженная взрывателями МВ-62, МВП-62, МВК-62 металлодетекторами (миноискателями) не обнаруживае6тся ввиду практически полного отсутствия в них металлических деталей. Эти взрыватели рекомендуются для мины ТМ-62П3, хотя мина может использоваться со всеми взрывателями семейства МВ-62. Обнаруживаемость мины со взрывателями МВЗ-62, МВЧ-62, МВД-62 определяется наличием в этих взрывателях металла.
Мина может использоваться со взрывателями МВ-62, МВЗ-62, МВЧ-62, МВШ-62, МВП-62, МВК-62, МВД-62. Все эти взрыватели подходят ко всем минам серии ТМ-62. Для механизированной установки мины ТМ-62П3 используются взрыватели МВЗ-62 и МВЧ-62. Взрыватель МВШ-62, аналогичный по конструкции со взрывателями МВШ и МВШ-57, но имеющий большего размера резьбовую часть применяется только для ручной установки.
Тактико-технические характеристики мины
Тип мины………………………………………………противогусеничная
Корпус………………………………………………….полиэтилен.
Масса……………………………………………………8-8.7 кг.
Масса взр.вещества (тротил, ТГА, МС)…………6.5-7.2 кг.
Диаметр………………………………………………….32 см.
Высота с МВ-62………………………………………..12.8 см.
Высота с МВШ-62……………………………………..100.2 см.
Диаметр датчика цели……………………………….9см.
Чувствительность……………………………………..200-500 кг.
Температурный диапазон применения…………..-40 — +40 град.
Мина по взрыво- весовым данным является самой мощной из всех советских противогусеничных мин. Взрыв ТМ-62 разрушает 3-6 траков, каток, повреждает балансир.
На рисунке слева красным цветом показана площадь датчика цели. Взрыв мины происходит при наезде гусеницы на взрыватель. Нажимной крышки, как в ТМ-46 или ТМ-57 мина ТМ62П3 не имеет, что в целом снижает несколько верятность подрыва танка на минном поле из мин ТМ-62, но в то же время повышает стойкость мины к воздействию на нее ударной волны взрывов зарядов разминирования. Взрыватель МВШ-62 аналогичен взрывателю МВШ-46. Разница только в размере резьбовой части взрывателя (У МВШ-62 размер знаительно больше). Кроме того, высоту штыря МВШ-62 можно изменять наращиванием. Это позволяет успешно использовать мину при значительном снежном покрове.
Мина ТМ-62П3 в силу своей герметичности и стойкости к агрессивным средам подходит для минирования прибрежной полосы рек, озер, водохранилищ, болот. Для минирования прибрежной полосы морского берега применение нецелесообразно из-за недостаточного веса.
У мины ТМ-62П3 отсутствует очко для установки взрывателя неизвлекаемости. Однако в качестве элемента неизвлекаемости может использоваться мина-сюрприз МС-3.
Мины ТМ-62П3 укладываются в деревянные ящики по 4 шт. Вес ящика 53 кг. Взрыватели перевозятся в собственной укупорке. Однако мины могут перевозиться в своей штатной укупорке окончательно снаряженными, т.е. с ввинченными взрывателями. Маркировка на корпус мины наносится методом выдавливания в момент изготовления корпуса.
От автора. Мина разработана, в основном, для военного времени с тем, чтобы при необходимости можно было бы наладить производство мин на заводах, изготавливающих пластмассовые изделия. Технология изготовления таких корпусов предельно проста, заполнение плавленным тротилом тоже.
Однако в учебном варианте быстро стала очень популярной в армии из-за более низкой цены, чем остальные, высокой прочности корпуса (не сминается и не ржавет, как металлическая, не колется, как пластмассовые, не ломается, как деревянная.
Веремеев Ю.Г.
Сапер
weaponland.ru
Противотанковая мина ТМ-62М (Советские и Российские мины)
Мина противотанковая противогусеничная. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на нажимную крышку мины.
На снимке мина ТМ-62М со взрывателем МВЧ-62 в боевом положении.

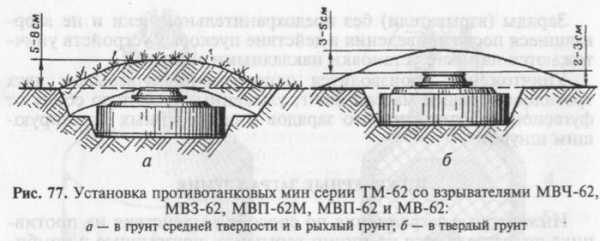

Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду вручную или средствами механизации (прицепные минные раскладчики ПМР-1, ПМР-2, прицепные минные заградители ПМЗ-3, ПМЗ-4, гусеничный минный заградитель ГМЗ, вертолетная система минирования ВМР-2).
Срок боевой работы мины не ограничивается. При разрушении металлического корпуса мины от коррозии чувствительность мины не изменяется, т.к. она зависит только от сохранности взрывателя. Самоликвидатором мина не оснащается.
Мина ТМ-62М является головной в целом семействе мин ТМ-62, различающихся между собой только материалом и формой корпуса, взрыво-весовыми характеристиками. В семейство ТМ-62 кроме ТМ-62М входят ТМ-62П, ТМ-62П2, ТМ-62П3, ТМ-62Д, ТМ-62Б.
ТМ-62М в основном предназначена для установки механизированным способом (хотя широко применяется и для ручной установки) с учетом возможного последующего поиска и снятия. Например, гусеничный минный заградитель ГМЗ разрабатывался, прежде всего под эту мину. Мина хорошо обнаруживается миноискателями. Ручка для переноски выполнена из тесьмы и является легкосьемной.
Мина может использоваться со взрывателями МВ-62, МВЗ-62, МВЧ-62, МВШ-62, МВП-62, МВК-62, МВД-62. Все эти взрыватели подходят ко всем минам серии ТМ-62. Для механизированной установки мины ТМ-62М используются взрыватели МВЗ-62 и МВЧ-62. Возможно использование взрывателя МВП-62. Для ручной установки могут использоваться любые взрыватели, но предпочтительнее МВ-62. Взрыватель МВШ-62, аналогичный по конструкции со взрывателями МВШ и МВШ-57, но имеющий большего размера резьбовую часть применяется только для ручной установки.
Тактико-технические характеристики мины
Тип мины…………………………………………………………противогусеничная
Корпус……………………………………………………………металл.
Масса………………………………………………………………9.5-10 кг.
Масса взр.вещества (тротил, ТГА, МС)………7-7.5 кг.
Диаметр……………………………………………………………32 см.
Высота с МВ-62………………………………………………12.8 см.
Высота с МВШ-62……………………………………………100.2 см.
Диаметр датчика цели……………………………………9см.
Чувствительность……………………………………………200-500 кг.
Температурный диапазон применения………-60 —+60 град.
Мина по взрыво-весовым данным является самой мощной из всех советских противогусеничных мин. Взрыв ТМ-62 разрушает 3-6 траков, каток, повреждает балансир. На снимке показан результат взрыва под правым задним катком заряда ВВ аналогичного мине ТМ-62М. Разрушены 6 траков гусеницы, полностью разрушен один каток и значительно поврежден второй каток, разрушен балансир, сорваны листы противокумулятивного экрана, разрушена правая .полка. Оказался пробитым и борт танка. Животные (две собаки и овца), изображавшие экипаж, погибли. Танк восстановлению не подлежит. Впрочем, советские танки типа Т-62 гораздо прочнее. Днище и борт наших танков выдерживают и гораздо более мощные взрывы (мина типа ТМ-62 + 10-15 кг. ВВ). Обычно их в силах пробить только кумулятивная струя.
На рисунке слева красным цветом показана площадь датчика цели. Взрыв мины происходит при наезде гусеницы на взрыватель. Нажимной крышки, как в ТМ-46 или ТМ-57 мина ТМ62М не имеет, что в целом снижает несколько верятность подрыва танка на минном поле из мин ТМ-62, но в то же время повышает стойкость мины к воздействию на нее ударной волны взрывов зарядов разминирования. Взрыватель МВШ-62 аналогичен взрывателю МВШ-46. Разница только в размере резьбовой части взрывателя (У МВШ-62 размер значительно больше). Кроме того, высоту штыря МВШ-62 можно изменять наращиванием. Это позволяет успешно использовать мину при значительном снежном покрове.
Мина ТМ-62М оказалась достаточно удачной, сильной, ее взрыватели простыми и надежными; хотя в полной мере заменить мину ТМ-57 она не смогла из-за большего веса, малой площади датчика цели, а, значит и меньшей вероятности поражения танка. Кроме того, у мины ТМ-62М отстутствует очко для установки взрывателя неизвлекаемости. Хотя в качестве элемента неизвлекаемости используется мина-сюрприз МС-3.
Мины ТМ-62М укладываются в деревянные ящики по 4 шт. Вес ящика 60 кг. Взрыватели перевозятся в собственной укупорке. Однако мины могут перевозиться в своей штатной укупорке окончательно снаряженными, т.е. с ввинченными взрывателями.
Заметки на полях. Мина является в настоящее время основной противотанковой противогусеничной миной Российской Армии. Мина интересна своими взрывателями. Например, взрыватель МВД-62 срабатывает только после второго нажатия на него гусеницей (колесом), причем между нажатиями должно пройти не более одной секунды. Т.е. трал мина пропускает, первый каток танка тоже, а под вторым взрывается. Взрыватель МВ-62 практически не имеет металлических деталей. Взрыватель МВЧ-62 можно переводить в безопасное положение, не вывертывая его из мины. Существуют и более хитрые взрыватели к этой мине. Например, противоминоискательный взрыватель ( срабатывает при приближении к мине миноискателя), противощупный взрыватель(срабатывает при прикосновении к нему щупа).
Веремеев Ю.Г.
Сапер
shooting-iron.ru
ТМ-62 — Вікіпедія
Матеріал з Вікіпедії — вільної енциклопедії.
Українські спецпризначенці встановлюють протитанкову міну ТМ-62М в зоні проведення АТО. Березень 2015 року.ТМ-62 — клас радянських противотанкових мін, розроблений як наступник ТМ-57. Міна ТМ-62М є головною базовою моделлю сімейства ТМ-62, які розрізняються між собою матеріалом і формою корпусу, та вибухово-ваговими характеристиками. До цього класу крім ТМ-62М, входять ТМ-62П, ТМ-62П2, ТМ-62П3, ТМ-62Т, ТМ-62Д та ТМ-62Б.
Міни серії ТМ-62 застосовуються з детонаторами МВЧ-62, МВЗ-62, МВП-62М, МВШ-62, МВ-62, МВД-62, МВН-72 і
uk.wikipedia.org
