тяжёлый, как выглядит, сколько весит, тактико-технические характеристики (ТТХ), история создания

Развитие тяжелого танкостроения обрело новую жизнь в завершающий период Великой Отечественной войны. Именно тогда начались работы по проектированию и созданию тяжелых танков ИС-3, ИС-4 и ИС-6. Обусловлено это было, прежде всего, гонкой вооружений с немецкой танковой промышленностью, которая, начиная с 1943 года, стала поставлять вермахту бронетехнику с мощным вооружением и бронированием.

Находящиеся на тот момент в составе РККА тяжелые танки серии «КВ» не могли на равных бороться с бронетехникой противника. Поэтому появилось техническое задание на создание машин, обладающих непробиваемой броневой защитой и мощной артиллерийской системой. Одним из таких проектов и стал тяжелый танк ИС-7.

История создания ИС-7

История танка ИС-7 началась в конце 1944 года, когда конструкторы завода №100 начали разработку эскиза тяжелой машины нового вида. Данный образец должен был воплотить в себя все наработки советских разработчиков танкостроения, накопленные в годы войны. Проект получил поддержку наркома внутренних дел Л.П. Берии.

Именно благодаря его поддержке начались работы по проектированию новой машины. Первыми были созданы проекты под номерами 257, 258 и 259. Главным отличием данных образцов являлся тип трансмиссии (устанавливались варианты с электрической и механической силовой передачей).

Работы по созданию следующего объекта № 260 были организованы в Ленинграде уже после окончания войны. Для более тщательной разработки проекта образовывалось несколько групп команд специалистов, имеющих за плечами большой практический опыт создания тяжелой бронетехники.

Также при проектировании был учтен полученный опыт в части эксплуатации и боевого применения бронетехники за время Великой Отечественной войны. Чертежи были созданы очень быстро и в начале сентября 1945 они были утверждены главным конструктором Ж.Я. Котиным.

Лоб корпуса ИС-7 был изготовленв форме «щучьего носа», также как и на ИС-3, но с меньшим выступом вперед.

На танке планировалась применение спарки дизелей В-16, суммарная мощность которых должна составлять 1600 л.с. Силовая передача – электромеханического типа (аналогичная конструкции, примененной на машине ИС-6). Благодаря расположенным под большим углом бронелистам, образовались пустоты, где были размещены баки для топлива.

Башня ИС-7 – литая, приплюснутой формы. Вооружение проекта составляли 130 мм нарезная пушка и пулеметы в количестве 5 единиц (3 пулемета ДТ и 2 крупнокалиберных пулемета Владимирова калибра 14,5 мм). Масса машины достигала 65 тонн. Объект в натуральную величину был изготовлен лишь в виде макета из древесины.

Проект №260

На следующий год началась разработка нового проекта. Данному объекту был присвоен номер 260, тот же, что и у предыдущего. Конструкторами Кировского завода были созданы чертежи и собраны два прототипа. С первой машиной, собранной 8 сентября 1946 г., были произведены испытания пробегом. Танк прошел 1000 км и смог развить скорость до 60 км/ч. Полученные результаты соответствовали заявленным требованиям. У второго танка, изготовленного 25 декабря 1946, пробег составил 45 км.

Для движения танка ИС-7, в соответствии с установленными требованиями, необходимо было смонтировать дизель, мощностью не менее 1200 л.с.

Силовой установки, полностью отвечающей заявленным параметрам, не было и принято решение монтировать парную установку, состоящую из 2-х дизельных В-16, выпускающихся на заводе №77. Заводу №800 Минтрансмашом, в это же время, было направлено задание на производство двигателя с необходимыми характеристиками.

В итоге завод №800 мотор не создал, а блок из двух дизелей в назначенный срок не был готов. Дальнейший монтаж блока дизелей и проведения тестирования заводом №100, показал несостоятельность идеи установки 2 моторов. Инженеры Кировского завода, ограниченные во времени, обратились к заводу №500 Министерства авиационной промышленности, где было решено о разработке танкового двигателя на базе авиадвигателя под маркой АЧ-300, мощность которого составила 1500 л.с. Проект дизельного двигателя получил название ТД-30.

Новым агрегатом были снабжены построенные образцы ИС-7. В ходе проведенных испытаний силовая установка показала неплохие результаты, но все результаты испортило низкое качество сборки двигателей.

Силовая передача машины ИС-7 была представлена двумя видами. Первый – коробка переключения передач (6 передач), имеющая 2-ступенчатый механизм поворота. Управление механизмом осуществлялось при помощи гидравлических сервоприводов. Силовая передача, при проведении тестирования, показала неплохие результаты. Разработка второго проекта механической трансмиссии (6 передач) с планетарным четырехступенчатым механизмом поворота проходила совместно с МВТУ им. Баумана. Управление осуществлялось также при помощи гидравлических сервоприводов.

Конструкторским бюро были разработано несколько видов подвески, которые были смонтированы и испытаны пробегом на серийной бронетехнике и на первом выпущенном ИС-7. По итогам испытаний сформировался окончательный проект подвески. На машине внедрены такие новинки, как амортизаторы 2-стороннего типа, усиленные катки с внутренней амортизацией и торсионы пучкового типа. Двигался ИС-7 на гусеницах шириной 710 мм, с литыми траками, соединенных между собой резинометаллическими шарнирами.

Использование таких шарниров способствовало уменьшению производимого шума и износа траков гусениц, но производство этих шарниров являлось очень затруднительным и трудоемким.

Вооружался танк ИС-7 130 мм орудием С-26 с новым типом дульного тормоза (щелевой). На пушке устанавливался механизм заряжания, позволяющий увеличить скорострельность до 6 выстрелов в минуту. На машине монтировалось 7 пулеметов. Шесть имели калибр 7,62 мм, при их работе использовался электропривод.

Турельная установка, состоящая из двух 7,62 мм пулеметов, устанавливалась в районе тылового бронелиста башни. Проведенные испытания показали большие огневые возможности турели. Также предполагалась установка одного пулемета калибра 14,5 мм.

Для испытаний на бронепробиваемость, Ижорский завод дополнительно произвел 2 бронекорпуса и 2 башни. После изготовления, они были транспортированы в Кубинку, на расположенный там полигон, где они были обстреляны из артиллерийских систем калибра 88 мм, 122 мм и 128 мм. Обстрел показал хорошую бронезащиту образцов, что способствовало дальнейшему утверждению проекта.

Последняя версия танка ИС-7

По выявленным замечаниям продолжились работы по улучшению проекта ИС-7. Корпус из катаной гомогенной бронистали иметь более широкую форму с гнутыми бортами, а башню сильнее «сплющили». Бронирование корпуса: лоб, борта (верх) 150 мм, низ 100 мм, корма 60 мм и 100 мм (верх и низ, соответственно), днище и крыша 20 мм. Защита лба башни 210 мм (маска имела бронирование 350 мм), борт имел бронирование 150 мм, корма – 94 мм, а крыша башни имела бронирование 50 мм.

На танк устанавливалось артиллерийская система С-70 калибром 130 мм, имеющая длину ствола 54 калибра.

Выстрел производился 33,4 кг снарядом (с начальной скоростью в 900 м/с). Применена система управления ведением огня со стабилизацией и автоматическим осуществлением выстрела.

На данный прототип ИС-7 монтировалось 6 пулеметов РП-46 калибра 7,62 мм и 2 крупнокалиберных пулемета Владимирова калибра 14,5 мм. Один КПВ совместно с двумя 7,62 мм пулеметами устанавливался непосредственно в самой орудийной маске. Второй крупнокалиберный пулемет монтировался на креплении и обладал электрическим приводом наведения, что позволяло управлять огнем дистанционно, при этом можно было использовать данный пулемет в качестве зенитного.

Кроме того, для усиления зенитного огня инженерами КБ Кировского завода проектировался вариант встроенной пулеметной установки, состоявшей из одного пулемета КПВ и двух РП-46. Остальные 4 пулемета с меньшим калибром разместились в следующем порядке: 2 ствола были установлены на надгусеничные полки и 2 оставшихся смонтированы в задней бронеплите башни.

Все пулеметы обладали возможностью ведения дистанционного огня.

Обеспечивалась машина боекомплектом в 30 снарядов с принципом раздельного заряжания и патронами: 400 шт. для крупнокалиберных пулеметов и 2500 шт. для РП-46.

Экипаж ИС-7, состоящий из пяти человек, распределялся следующим образом: четыре танкиста рассредоточивались в башне (командир находился справа от орудия, наводчик располагался слева, 2 члена экипажа, отвечающих за зарядку орудия и управление пулеметным огнем, размещались в тыловой части), один член экипажа в корпусе (механик-водитель).

На объект устанавливался новый 12-цилиндровый дизель М-50Т, разработанный на основе серийной морской силовой установки. Агрегат развивал мощность 1050 л.с. и имел эжекционную систему охлаждения. Максимальная достигнутая скорость с данным мотором составила 60 км/ч (при движении по шоссе), а по движению на пересеченной местности 32 км/ч.

Также на танк ИС-7 устанавливалась 6-ступенчатая механическая силовая передача, спроектированная в 1946 году. Подвеска машины также была изменена и состояла из распределенных по бортам 7 двойных опорных катков с внутренней амортизацией, поддерживающие ролики были демонтированы. На данную машину монтировалось устройство для гашения колебаний с гидравликой 2-стороннего типа, корпуса амортизаторов устанавливались внутри балансиров.

В моторном отделении ИС-7 устанавливалась противопожарная система, состоявшая из нескольких огнетушителей и термодатчиков. Система настраивалась на 3-разовое срабатывание при обнаружении возгорания.

При конструировании ИС-7 продолжалась установка различных разработок, ранее не применявшихся. Так, на прототип планировалось устанавливать фильтры из материи, обладающие 2 ступенями очистки воздуха. Топливные баки объемом до 1300 л были мягкими и выпускались из особого вида ткани, максимальное давление, которое они выдерживали, составляло 0,5 атм.

Дальнейшая судьба проекта

К середине 1948 года Кировский завод выпустил еще 4 образца ИС-7. После заводских испытаний данные машины направлялись на государственные. Результатами проведенных госиспытаний члены комиссии были полностью удовлетворены.

Имея вес в 68 тонн, машина спокойно набирала скорость до 60 км/ч, а защита не допускала пробития снарядами из 128 и 130 мм танковых орудий.

Но не все тесты танка ИС-7 проходили гладко. При проведении обстрела, снаряд, отрикошетив от борта и попав по ходовой части, вырвал опорный каток вместе с частью подвески от бронелиста. При испытаниях пробегом одной из машин, мотор, с закончившемся гарантийным пробегом, воспламенился. Система по тушению пожара, после 2 попыток, не смогла произвести локализацию возгорания и танк выгорел полностью.

Проведенные госиспытания машины ИС-7 показали неплохие результаты, и в 1949 году поступил госзаказ на выпуск Кировским заводом 50 единиц. Но вскоре вышло постановление о сворачивании работ над бронетехникой, вес которой превышал 50 тонн. В форсированном темпе работы были свернуты, и не один из заказанных ИС-7 так и не был произведен.

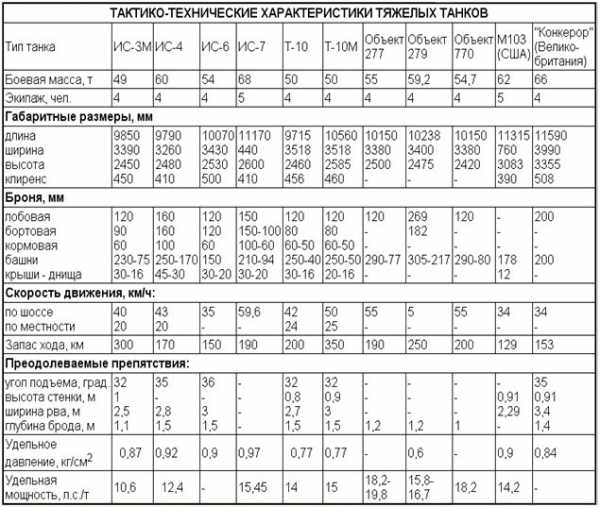

ТТХ ИС-7 в сравнении с ИС-4

Практически одновременно с ИС-7 велись работы по проектированию и созданию ИС-4. Машины имели практически одинаковые параметры. ИС-7 получился тяжелее ИС-4 и имел более мощную артиллерийскую систему, но уступал в бронирование. При этом, несмотря на то, что ИС-7 имел больший вес, чем ИС-4, силовая установка большей мощности позволяла машине набирать скорость до 60 км/ч.

В конце сороковых концепция ведения боевых действий, после появления атомного оружия, поменялась. Предпочтение отдавалось бронетехнике, обладающей меньшей массой с возможностью оперативного развертывания в случае военного конфликта.

МодельИС-4ИС-7
Масса, мм6068
Длина, мм979011170
Ширина, мм3260440
Высота, мм24802600
Клиренс, мм410410
Лоб корпуса, мм160150
Борт корпуса, мм160150-100
Корма корпуса, мм100100-60
Бронезащита башни (лоб, корма)250-170210-94
ВооружениеД-25Т кал. 122 мм, 2 пулеметаС-70 кал. 130 мм, 8 пулеметов
Скорость (шоссе/местность)43/2060/32
Мощность7501050

Танк ИС-7 обладал массой 68 тонн, что сильно затрудняло его транспортировку, как своим ходом, так и железнодорожным транспортом. С другой стороны, характеристики машины позволяли господствовать на поле боя. На тот момент на вооружении бывших союзников проектов бронетехники с такими параметрами не существовало. А нововведения, примененные в проекте, продолжили свою жизнь на следующих, уже серийных основных машинах.

Видео

warbook.club

Тяжёлый и грациозный танк ИС-7

Создание одного из последних тяжелых танков Советского Союза – ИС-7 – началось еще в 1944 году. Во второй половине 44-го конструкторский коллектив под руководством Ж.Я. Котина вознамерился обобщить весь опыт, полученный при боевой эксплуатации тяжелых танков и сделать на его основе новую бронированную машину. Правда, начальство этот энтузиазм не разделило: нарком танковой промышленности В.А. Малышев не поддержал идею.

Однако Котин был настойчив и стал продвигать идею через руководителя НКВД Л.П. Берию. Нарком внутренних дел заинтересовался предложением и посодействовал началу работ. Более того, зимой 45-го было развернуто сразу три проекта, которые в итоге привели к созданию самого тяжелого отечественного танка ИС-7. Согласно отечественной традиции, все новые проекты носили наименование «Объект», но отличались номерами. Это были «Объект 257», «258» и «259». Три разных танка имели как преимущества, так и недостатки.

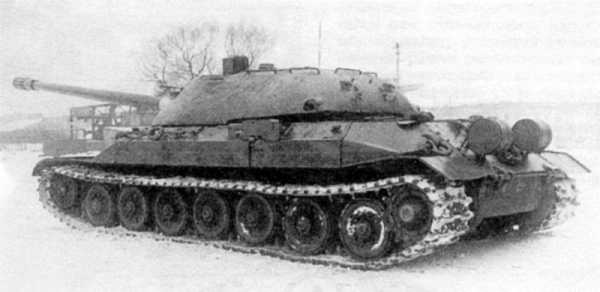

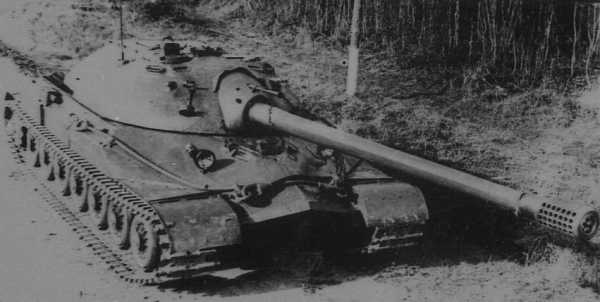

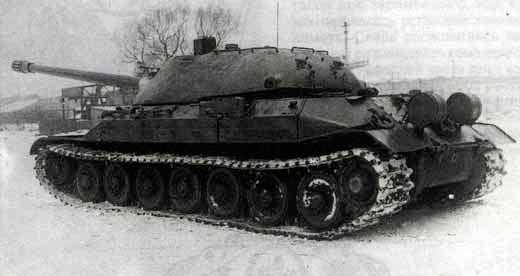

Танк ИС-7 на испытаниях

После анализа созданных проектов и отбора полезных решений лучшие наработки были собраны в «Объекте 260», разработка которого началась летом 45-го. Альтернативным названием танка стал индекс ИС-7 – эта машина была призвана продолжить линейку тяжелых танков «Иосиф Сталин». Воспользовавшись опытом недавно окончившейся войны, конструкторы под руководством Котина смогли выполнить все инженерные работы в считанные месяцы.

Уже 9 сентября был утвержден полный пакет рабочих чертежей. Немалая заслуга в этом принадлежит ведущему конструктору Н. Шамшурину. Помимо общей координации проекта, он был одним из инициаторов создания узкоспециализированных конструкторских групп; именно этот подход к разработке позволил проводить все работы в сравнительно малые сроки. Кроме того, разделение на группы помогло создать и ввести в конструкцию ИС-7 ряд интересных нововведений, ранее не применявшихся в советском танкостроении.

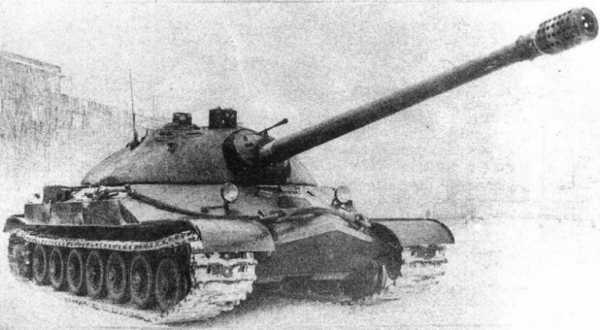

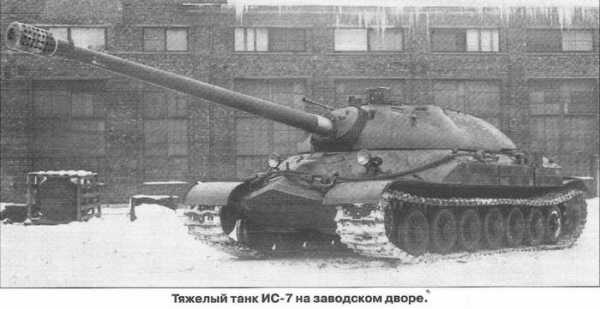

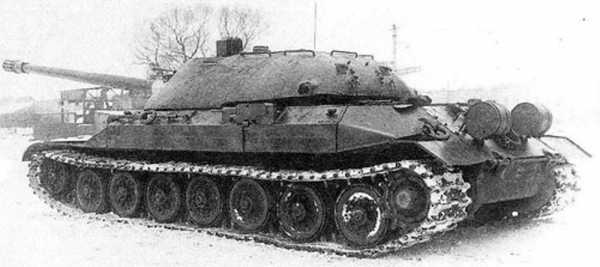

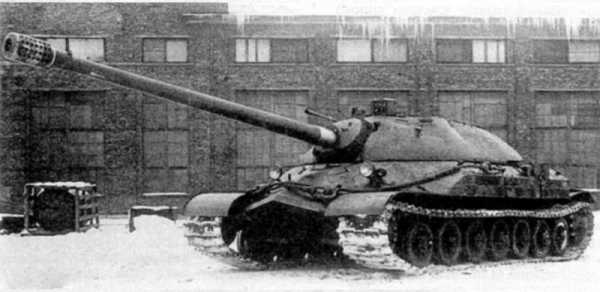

Опытный образец 1948 года во дворе завода. На этой машине отсутствуют пулеметы в корме башни и зенитная установка. Фото из коллекции М.Коломийца

Наименее оригинальной была конструкция бронированного корпуса. Катаные и литые листы брони сваривались в единую конструкцию. При этом ряд бронеплит устанавливался под значительными углами, до 60°. Вместе с лобовой и бортовой броней толщиной до 150 мм углы наклона сулили значительное улучшение уровня защиты. Лобовая часть танка, как и на предыдущих тяжелых танках, делалась по схеме «щучий нос», однако, в отличие от прочих бронемашин, имела немного меньший размер и не так выдавалась вперед.

Башня «Объекта 260» являлась дальнейшим развитием соответствующего агрегата танка ИС-3. Литая башня имела толщину от 50 мм на крыше до 210 мм в лобовой части. К этому прилагалась 350-мм маска орудия. Внутри забронированного объема располагался экипаж из пяти человек. Рабочие места четырех из них были размещены в боевом отделении и башне.

Опытный образец 1948 года во дворе завода. На этой машине отсутствуют пулеметы в корме башни и зенитная установка. Фото из коллекции М.Коломийца

В ходе проектирования моторно-трансмиссионной группы и ходовой части также было применено несколько ноу-хау, хотя и не всегда однозначно удачных. К примеру, уже на ранних стадиях проекта было предложено разместить внутри моторно-трансмиссионного отделения дополнительные баки. Ввиду наклона бортовых листов, там образовывался ничем не занятый объем, в котором нельзя было разместить какие-либо агрегаты. В связи с этим свободное пространство под бортами и в подмоторном постаменте было занято топливом.

Однако вскоре от баков рядом с двигателем пришлось отказаться – еще до начала строительства опытного образца выяснилось, что вибрации от мотора и трансмиссии могут разрушать сварные швы баков и приводить к течи топлива. При определенных обстоятельствах это грозило пожаром.

Стоит отметить, что «Объект 260» все же получил интересное нововведение, связанное с топливной системой. Дело в том, что ИС-7 был первый отечественный танк, на котором применили мягкие топливные баки. Благодаря простоте изготовления емкости сложной формы, увеличилась эффективность распределения внутренних объемов, а общее количество дизельного топлива выросло с 750 литров танка ИС-3 до 1300 л у ИС-7. Кроме того, почти в два раза увеличился запас хода.

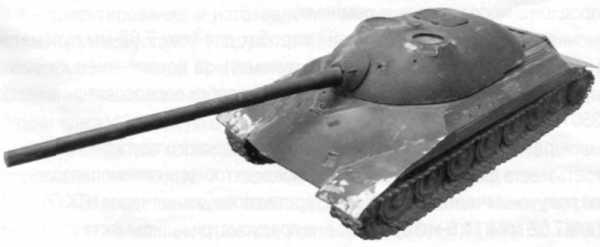

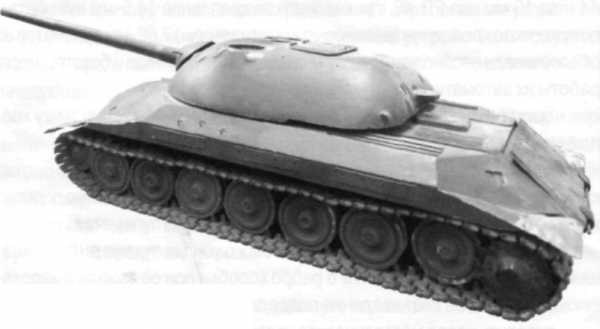

Деревянная модель танка ИС-7 в натуральную величину. 1946 год. Фото из коллекции М.Коломийца

Что касается собственно двигателя и трансмиссии, то их облик сформировался далеко не сразу. Первоначально в ходе проекта «260» рассматривалось сразу четыре варианта комплектации и компоновки моторно-трансмиссионной группы. В качестве двигателей предлагались дизели КЧ-30 мощностью в 1200 л.с. или два В-12 по 600 л.с. каждый. Для взаимодействия с каждым двигателем предлагалось по два варианта трансмиссии. В первом случае это были привычные механические механизмы, во втором – электрическая система.

Так, для двигателя КЧ-30 предназначалась спарка из двух генераторов по 323 кВт каждый, а для В-12 – два по 336 кВт. Два тяговых электродвигателя во всех вариантах с электротрансмиссией были одинаковыми и имели мощность эквивалентную 315 л.с. Вне зависимости от применяемой трансмиссии, мощные двигатели требовали достаточно большой объем. Дошло до того, что на днище танка попросту не оставалось места для торсионов нужной длины.

Для сохранения требуемых характеристик подвески впервые в отечественной практике были применены т.н. пучковые торсионы. Вместо одного длинного стержня амортизация осуществлялась пакетом из семи, имевших меньшие линейные размеры и сечение. Это положительным образом сказалось не только на плавности хода, но и на высоте всей бронемашины.

Опытный образец 1948 года во дворе завода. На этой машине отсутствуют пулеметы в корме башни и зенитная установка. Фото из коллекции Г.Петрова

Еще одно оригинальное изменение привычных схем было связано с опорными катками. В отличие от предыдущих танков конструкторского бюро Ж.Я. Котина, ИС-7 оснащался крупноразмерными катками, которые не требовали установки дополнительных поддерживающих роликов – верхняя часть гусеницы «бежала» прямо по опорным каткам. Особо стоит отметить оригинальную конструкцию гусениц. Литые траки новой гусеницы имели резинометаллический шарнир, благодаря которому был ощутимо снижен износ гусениц и шум при движении.

Кроме того, литье траков обходилось дешевле штамповки, хотя в таком случае требовалась дополнительная обработка технологических отверстий. И все же расходы на литье и «на напильник» были ощутимо меньше, чем ранее. В то же время, перед запуском производства прототипов танка пришлось значительно переработать оригинальную идею для того, чтобы более дешевый технологический процесс не мешал изготовлению серийных бронемашин.

В начале 1946 года «Объект 260» был значительно доработан, однако название проекта осталось без изменений, что порой вызывает путаницу. Причиной доработок стал ряд выявленных недостатков ранее примененных решений, а также проблемы у смежников. Завод №77 никак не мог довести до ума спарку из двух 600-сильных двигателей, из-за чего пришлось искать альтернативные решения.

Аналогичным образом обстояли дела со специализированным танковым дизелем на 1200 лошадиных сил. Из-за таких проблем конструкторам Ленинградского Кировского завода в срочном порядке пришлось связываться с Заводом №500 и в сжатые сроки адаптировать для танка авиационный дизель АЧ-300. Под названием ТД-30 этот мотор был установлен на первые прототипы ИС-7.

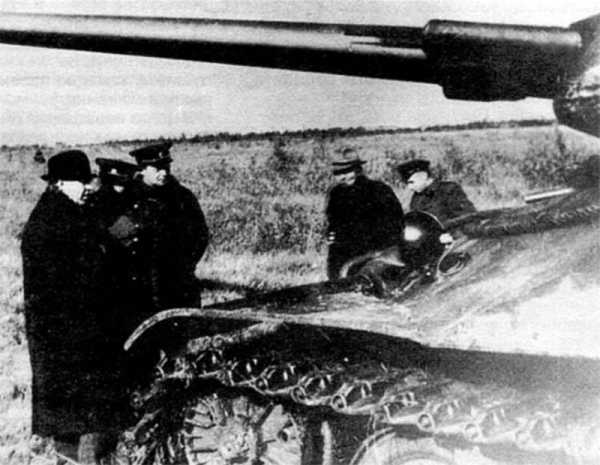

Представители ГБТУ и руководство Кировского завода осматривают опытный образец 1946 года. Фото из коллекции П.Липатова

8 сентября 1946 года первый построенный «Объект 260» обновленного проекта был передан на испытания. До конца того же года он успел проехать по полигону порядка тысячи километров. Максимальная скорость 66-тонной машины на шоссе превышала 60 км/ч. По разбитой дороге ИС-7 разгонялся до вдвое меньших скоростей. Для тяжелого танка это было более чем хорошо. Оригинальный пучковый торсион подвески также заслужил положительные отзывы.

25 декабря 46-го на полигон отправили второй прототип. Несколько месяцев спустя рабочие ЛКЗ собрали два бронекорпуса, предназначенных для пробного обстрела. Металл корпуса и башни выдерживал попадания калиберных снарядов всех немецких противотанковых пушек калибра до 128 мм. Также производились испытания с обстрелом из 130-мм орудия С-70. В отчете об испытаниях говорилось, что попадания никак не сказались на состоянии собак, находившихся внутри танков-мишеней. И все же есть определенные сомнения в том, что экипаж мог бы сохранить спокойствие или даже работоспособность после попадания 130-мм снаряда, пусть даже и без пробития брони.

К тому времени, когда собирались первые экземпляры «Объекта 260», Центральное артиллерийское конструкторское бюро совместно с пермским заводом № 172 разработало и изготовило пробную партию 130-мм танковых пушек С-26. Орудие со съемным казенником и щелевым дульным тормозом обеспечивало 33-килограммовому снаряду скорость на уровне 900 м/с. В укладках танка помещался 31 снаряд раздельного заряжания. Клиновой затвор с полуавтоматикой копирной системы, а также механизм досылания позволил довести скорострельность пушки до 6-8 выстрелов в минуту.

Тем не менее, по ряду причин от орудия С-26 вскоре отказались. В 1946 году в том же ЦАКБ под руководством В.Г. Грабина была создана танковая пушка С-70 аналогичного калибра. В том же году было собрано три прототипа орудия, а к 1948-му сдана пробная партия из 15 экземпляров.

Нарезная пушка С-70 имела более высокие характеристики, чем С-26. Так, калиберный бронебойный снаряд покидал ствол со скоростью 1030 м/с, что позволяло на расстоянии в километр пробивать до 280 мм гомогенной брони. Подкалиберный снаряд, в свою очередь, имел скорость 1800 м/с и на том же расстоянии прошивал 350-мм преграду. Внутри перекомпонованного под С-70 боевого отделения помещалось по три десятка снарядов и гильз.

Начиная с третьего экземпляра ИС-7, пушка С-70 стала его главным оружием. Дополнительное вооружение танка на этом этапе имело в своем составе солидное число пулемётов: 14,5-мм КПВ и два 7,62-мм РП-46 были установлены в одном пакете с пушкой и играли роль спаренного вооружения. Еще четыре пулемета РП-46 размещались по бортам корпуса и башни, два на корпусе предназначались для стрельбы вперед, два других на башне – назад. Наконец, восьмой пулемет (КПВ) размещался на башне и использовался в качестве зенитного.

Впоследствии на всех вариантах «Объекта 260» количественный состав пулеметов не будет меняться, хотя на ряде машин будут установлены не РП-46, а СГМТ. В то же время, конструкция пулеметных установок была сырой и потребовала немало доработок.
Перед производством пробной партии из четырех машин очередные изменения претерпела силовая установка. Дизель ТД-30 заменили двигателем М-50Т. Этот морской дизельный мотор имел 12 цилиндров и максимальную мощность в 1050 л.с. Конечно, это было меньше, чем у требовавшейся спарки, но выбирать не приходилось – создание новых двигателей шло крайне медленно и без особых успехов. Примечательно, что при установке двигателя М-50Т пригодились ранние наработки по пучковым торсионам: с их помощью не потребовалось значительно переделывать внутренний объем моторно-трансмиссионного отделения.

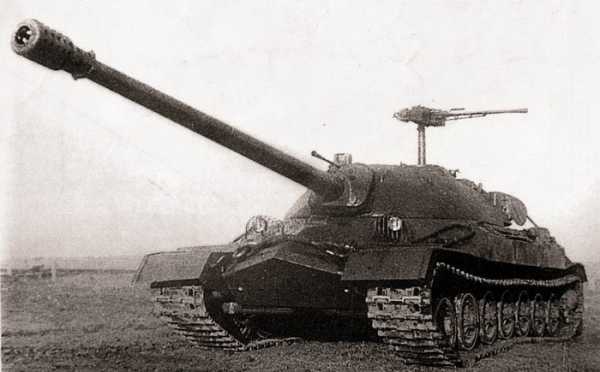

ИС-7. Опытный, изготовлен в 1948 г. Масса – 68 т., экипаж — 5 человек, длина — 7380 мм, ширина — 3400 мм, высота — 2480 мм. Вооружение — 130-мм пушка (боекомплект 28 снарядов), 12,7-мм спаренный с нею пулемет, шесть 7,62-мм пулеметов (четыре установлены впереди, на гусеничных полках и на бортах башни, управлялись дистанционно), 12,7-мм зенитный пулемет на крыше башни (в походном положении складывался на левый борт). Бронирование — лоб башни — 210 мм, лоб корпуса — 150 мм. Мощность двигателя — 1050 л.с., скорость — 59 км/ч, запас хода — 300 км. Рис. Михаила Петровского (Историческая серия «Техники-Молодежи» 1990 года)

За 1948 год из цехов Ленинградского Кировского завода вышло четыре новых танка ИС-7 с пушками С-70. После недолгих заводских испытаний их передали испытателям от министерства обороны. Испытатель Е. Кульчицкий, которому было доверено начать ходовые испытания новых танков, крайне положительно отзывался о характеристиках «Объекта 260». По его словам, даже на максимальной скорости в 60 км/ч тяжелый танк легко слушался рычагов: «машина абсолютно покорна водителю».

Дальнейшие пробеги под управлением водителей Е. Кульчицкого, В. Ляшко и К. Ковша полностью подтвердили все отзывы, а также помогли собрать ряд важной информации относительно рекомендуемых режимов работы двигателя. Пробные стрельбы также прошли, в целом, удачно. Проблемы начались немного позже.

Любителям сравнивать — ИС-7 (68 т., экипаж — 5 чел, высота -2600 мм, 130-мм пушка, боекомплект 28 снарядов, лоб корпуса — 150 мм, лоб башни – 210 мм) и T-VIB (68 т., экипаж — 5 чел, высота — 3090 мм, 88-мм пушка, боекомплект 72 выстрела, лоб корпуса — 150 мм, лоб башни — 180 мм) Рисунки М.Петровского

Сначала при обстреле из противотанкового орудия снаряд срикошетил от борта вниз и попал в крепление катка. Тот отвалился и отлетел на приличное расстояние. Очевидно, что подобные попадания в боевой обстановке являются крайней редкостью. Да только некоторые ответственные лица стали ехидничать на тему «колосса на глиняных ногах».

Следующий неприятный инцидент привел к потере одного из прототипов. Во время пробега по полигону загорелся двигатель. Автоматическая система пожаротушения дважды подавала в моторное отделение гасящую смесь, однако потушить возгорание не смогла. Третьего срабатывания (максимальный запас – три порции смеси) не было. Экипаж был вынужден покинуть танк и смотреть, как он догорает. При расследовании пожара выяснилось, что несколько топливных баков танков-прототипов для экономии веса были изготовлены из резины, а не из металла. По этой причине емкости быстро прогорели и в прямом смысле подлили «масла» в огонь.

И всё же, похоже, не эти инциденты стали причиной печальной судьбы танка ИС-7. Ходовые и боевые характеристики «Объекта 260» были, как минимум, не ниже, чем у зарубежных бронемашин того же класса. Последние прототипы ИС-7 весили 68 тонн, что сильно не понравилось военным. Далеко не каждый мост Советского Союза мог выдержать такую нагрузку. Как следствие, сильно ухудшалась мобильность подразделений, вооруженных тяжелыми танками. Та же проблема возникала и с перевозкой по железной дороге.

Весовые ограничения транспортной инфраструктуры впоследствии скажутся на развитии всей отечественной бронетехники, в первую очередь, на тяжелых танках. Стоит признать, зарубежные танкостроители тоже столкнулись с этой проблемой. В 70-х годах английские и немецкие конструкторы разрабатывали перспективный танк MBT-80 и нашли довольно интересное решение проблем.

Как и при проектировании «Чифтена», одной из наиболее критических стала проблема массы. Спецификация генерального штаба ограничивала массу перспективного танка значением в 54,8 т (масса танка «Чифтен» Mk.5), однако еще в ходе проработок проекта МВТ-80 английские специалисты пришли к выводу о невозможности усиления бронезащиты при условии сохранения массы нового танка на уровне массы «Чифтена» Mk.5. Массу необходимо было увеличить до 60-62 т, в этом случае появлялась возможность усилить бронирование лобовой части корпуса и башни, а также бортов.

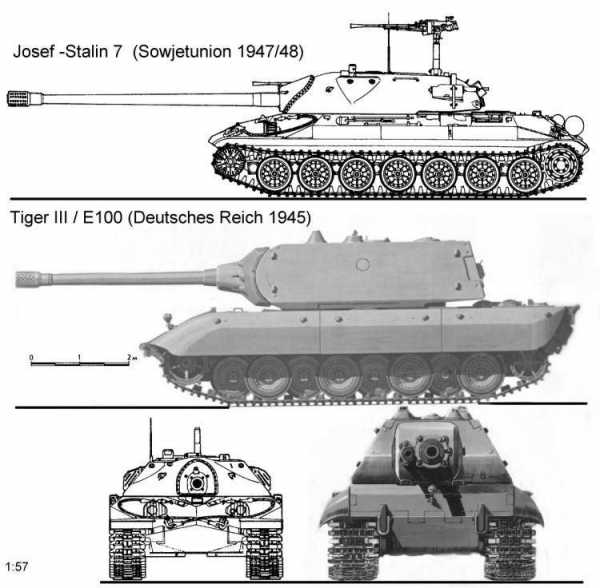

Сравнение ИС-7 и немецкого танка Е-100

Инженеры MVEE в качестве обоснования возможности увеличения массы выдвинули тезис о незначительной разнице между 50- и 60-тонными танками. Так, при равных удельной мощности и давлении на грунт подвижность, средняя скорость движения, приёмистость и проходимость будут примерно одинаковыми. Одним из критериев, ограничивающих массу танка, является грузоподъемность дорожных мостов.

Англичане провели анализ распределения на Европейском ТВД инженерных сооружений, ограничивающих подвижность танков: оказалось, что большинство мостов рассчитано на нагрузку в 20 т, то есть они с одинаковым успехом провалятся и под 50-тонным танком, и под танком массой 60 т, а мосты грузоподъемностью 50 и 60 т «размазаны» по территории Европы примерно равномерно. В результате подобного рода исследований и анализов удалось убедить военных поднять планку верхнего ограничения по массе до требуемых 60- 62т.

Ряд историков танкостроения отмечают, что военные с самого начала относились к ИС-7 с определенной долей подозрений, а со временем скепсис только усиливался. Возможно, причиной этого стали неудачи тяжелого танка ИС-4, который имел превосходное бронирование, но слишком большую боевую массу и, как следствие, плохую проходимость.

Другое интересное объяснение отказа от принятия на вооружение «Объекта 260» касается изменения воззрений на будущую войну. В конце сороковых и начале пятидесятых сформировалась точка зрения, согласно которой в крупных войнах ближайшего будущего понадобится быстрое и массовое развертывание большого количества танковых подразделений. Кроме того, ядерные удары в первые часы войны могли запросто вывести из строя до трети всей бронетехники. Очевидно, что тяжелый, малоприспособленный к перевозкам и дорогой танк, при всех своих преимуществах, не подходит для подобных конфликтов.



Наконец, производство нового тяжелого танка могло серьезно повлиять на темпы строительства уже освоенных типов. Ленинградский и Челябинский заводы не могли справиться с этой задачей, ничем не жертвуя. Поэтому проект «Объект 260» был закрыт. До нашего времени самый тяжелый отечественный танк ИС-7 дожил только в одном экземпляре, который экспонируется в танковом музее города Кубинка.

/Кирилл Рябов, topwar.ru/

army-news.ru

танк ИС-7 / Назад в СССР / Back in USSR

Мощнейший танк своего времени. Из-за новаторских решений, сложности конструкции для того времени оказался слишком дорогим для массового производства, однако многие решения были позже применены в следующих моделях советских тяжелых, средних и основных танках.
Создание одного из последних тяжелых танков Советского Союза – ИС-7 – началось еще в 1944 году. Во второй половине 44-го конструкторский коллектив под руководством Ж.Я. Котина вознамерился обобщить весь опыт, полученный при боевой эксплуатации тяжелых танков и сделать на его основе новую бронированную машину. Правда, начальство этот энтузиазм не разделило: нарком танковой промышленности В.А. Малышев не поддержал идею. Однако Котин был настойчив и стал продвигать идею через руководителя НКВД Л.П. Берию. Нарком внутренних дел заинтересовался предложением и посодействовал началу работ. Более того, зимой 45-го было развернуто сразу три проекта, которые в итоге привели к созданию самого тяжелого отечественного танка ИС-7. Согласно отечественной традиции, все новые проекты носили наименование «Объект», но отличались номерами. Это были «Объект 257», «258» и «259». Три разных танка имели как преимущества, так и недостатки.
ИС-7 на испытаниях.
Опытный образец 1948 года во дворе завода. На этой машине отсутствуют пулеметы в корме башни и зенитная установка. Фото из коллекции М.Коломийца
Опытный образец 1948 года во дворе завода. На этой машине отсутствуют пулеметы в корме башни и зенитная установка. Фото из коллекции М.Коломийца
После анализа созданных проектов и отбора полезных решений лучшие наработки были собраны в «Объекте 260», разработка которого началась летом 45-го. Альтернативным названием танка стал индекс ИС-7 – эта машина была призвана продолжить линейку тяжелых танков «Иосиф Сталин». Воспользовавшись опытом недавно окончившейся войны, конструкторы под руководством Котина смогли выполнить все инженерные работы в считанные месяцы. Уже 9 сентября был утвержден полный пакет рабочих чертежей. Немалая заслуга в этом принадлежит ведущему конструктору Н. Шамшурину. Помимо общей координации проекта, он был одним из инициаторов создания узкоспециализированных конструкторских групп; именно этот подход к разработке позволил проводить все работы в сравнительно малые сроки. Кроме того, разделение на группы помогло создать и ввести в конструкцию ИС-7 ряд интересных нововведений, ранее не применявшихся в советском танкостроении.
Наименее оригинальной была конструкция бронированного корпуса. Катаные и литые листы брони сваривались в единую конструкцию. При этом ряд бронеплит устанавливался под значительными углами, до 60°. Вместе с лобовой и бортовой броней толщиной до 150 миллиметров углы наклона сулили значительное улучшение уровня защиты. Лобовая часть танка, как и на предыдущих тяжелых танках, делалась по схеме «щучий нос», однако, в отличие от прочих бронемашин, имела немного меньший размер и не так выдавалась вперед. Башня «Объекта 260» являлась дальнейшим развитием соответствующего агрегата танка ИС-3. Литая башня имела толщину от 50 миллиметров на крыше до 210 в лобовой части. К этому прилагалась 350-миллиметровая маска орудия. Внутри забронированного объема располагался экипаж из пяти человек. Рабочие места четырех из них были размещены в боевом отделении и башне.
В ходе проектирования моторно-трансмиссионной группы и ходовой части также было применено несколько ноу-хау, хотя и не всегда однозначно удачных. К примеру, уже на ранних стадиях проекта было предложено разместить внутри моторно-трансмиссионного отделения дополнительные баки. Ввиду наклона бортовых листов, там образовывался ничем не занятый объем, в котором нельзя было разместить какие-либо агрегаты. В связи с этим свободное пространство под бортами и в подмоторном постаменте было занято топливом. Однако вскоре от баков рядом с двигателем пришлось отказаться – еще до начала строительства опытного образца выяснилось, что вибрации от мотора и трансмиссии могут разрушать сварные швы баков и приводить к течи топлива. При определенных обстоятельствах это грозило пожаром. Стоит отметить, что «Объект 260» все же получил интересное нововведение, связанное с топливной системой. Дело в том, что это был первый отечественный танк, на котором применили мягкие топливные баки. Благодаря простоте изготовления емкости сложной формы, увеличилась эффективность распределения внутренних объемов, а общее количество дизельного топлива выросло с 750 литров танка ИС-3 до 1300 л у ИС-7. Кроме того, почти в два раза увеличился запас хода.
Деревянная модель танка ИС-7 в натуральную величину. 1946 год. Фото из коллекции М.Коломийца
Опытный образец 1948 года во дворе завода. На этой машине отсутствуют пулеметы в корме башни и зенитная установка. Фото из коллекции Г.Петрова
Что касается собственно двигателя и трансмиссии, то их облик сформировался далеко не сразу. Первоначально в ходе проекта «260» рассматривалось сразу четыре варианта комплектации и компоновки моторно-трансмиссионной группы. В качестве двигателей предлагались дизели КЧ-30 мощностью в 1200 л.с. или два В-12 по 600 л.с. каждый. Для взаимодействия с каждым двигателем предлагалось по два варианта трансмиссии. В первом случае это были привычные механические механизмы, во втором – электрическая система. Так, для двигателя КЧ-30 предназначалась спарка из двух генераторов по 323 кВт каждый, а для В-12 – два по 336 кВт. Два тяговых электродвигателя во всех вариантах с электротрансмиссией были одинаковыми и имели мощность эквивалентную 315 л.с. Вне зависимости от применяемой трансмиссии, мощные двигатели требовали достаточно большой объем. Дошло до того, что на днище танка попросту не оставалось места для торсионов нужной длины. Для сохранения требуемых характеристик подвески впервые в отечественной практике были применены т.н. пучковые торсионы. Вместо одного длинного стержня амортизация осуществлялась пакетом из семи, имевших меньшие линейные размеры и сечение. Это положительным образом сказалось не только на плавности хода, но и на высоте всей бронемашины. Еще одно оригинальное изменение привычных схем было связано с опорными катками. В отличие от предыдущих танков конструкторского бюро Ж.Я. Котина, ИС-7 оснащался крупноразмерными катками, которые не требовали установки дополнительных поддерживающих роликов – верхняя часть гусеницы «бежала» прямо по опорным каткам. Особо стоит отметить оригинальную конструкцию гусениц. Литые траки новой гусеницы имели резинометаллический шарнир, благодаря которому был ощутимо снижен износ гусениц и шум при движении. Кроме того, литье траков обходилось дешевле штамповки, хотя в таком случае требовалась дополнительная обработка технологических отверстий. И все же расходы на литье и «на напильник» были ощутимо меньше, чем ранее. В то же время, перед запуском производства прототипов танка пришлось значительно переработать оригинальную идею для того, чтобы более дешевый технологический процесс не мешал изготовлению серийных бронемашин.
В начале 1946 года «Объект 260» был значительно доработан, однако название проекта осталось без изменений, что порой вызывает путаницу. Причиной доработок стал ряд выявленных недостатков ранее примененных решений, а также проблемы у смежников. Завод №77 никак не мог довести до ума спарку из двух 600-сильных двигателей, из-за чего пришлось искать альтернативные решения. Аналогичным образом обстояли дела со специализированным танковым дизелем на 1200 лошадиных сил. Из-за таких проблем конструкторам Ленинградского Кировского завода в срочном порядке пришлось связываться с Заводом №500 и в сжатые сроки адаптировать для танка авиационный дизель АЧ-300. Под названием ТД-30 этот мотор был установлен на первые прототипы ИС-7.
Представители ГБТУ и руководство Кировского завода осматривают опытный образец 1946 года. Фото из коллекции П.Липатова
8 сентября 1946 года первый построенный «Объект 260» обновленного проекта был передан на испытания. До конца того же года он успел проехать по полигону порядка тысячи километров. Максимальная скорость 66-тонной машины на шоссе превышала 60 км/ч. По разбитой дороге ИС-7 разгонялся до вдвое меньших скоростей. Для тяжелого танка это было более чем хорошо. Оригинальный пучковый торсион подвески также заслужил положительные отзывы. 25 декабря 46-го на полигон отправили второй прототип. Несколько месяцев спустя рабочие ЛКЗ собрали два бронекорпуса, предназначенных для пробного обстрела. Металл корпуса и башни выдерживал попадания калиберных снарядов всех немецких противотанковых пушек калибра до 128 миллиметров. Также производились испытания с обстрелом из 130-мм орудия С-70. В отчете об испытаниях говорилось, что попадания никак не сказались на состоянии собак, находившихся внутри танков-мишеней. И все же есть определенные сомнения в том, что экипаж мог бы сохранить спокойствие или даже работоспособность после попадания 130-мм снаряда, пусть даже и без пробития брони.
К тому времени, когда собирались первые экземпляры «Объекта 260», Центральное артиллерийское конструкторское бюро совместно с пермским заводом № 172 разработало и изготовило пробную партию 130-миллиметровых танковых пушек С-26. Орудие со съемным казенником и щелевым дульным тормозом обеспечивало 33-килограммовому снаряду скорость на уровне 900 метров в секунду. В укладках танка помещался 31 снаряд раздельного заряжания. Клиновой затвор с полуавтоматикой копирной системы, а также механизм досылания позволил довести скорострельность пушки до 6-8 выстрелов в минуту. Тем не менее, по ряду причин от орудия С-26 вскоре отказались. В 1946 году в том же ЦАКБ под руководством В.Г. Грабина была создана танковая пушка С-70 аналогичного калибра. В том же году было собрано три прототипа орудия, а к 1948-му сдана пробная партия из пятнадцати экземпляров. Нарезная пушка С-70 имела более высокие характеристики, чем С-26. Так, калиберный бронебойный снаряд покидал ствол со скоростью 1030 м/с, что позволяло на расстоянии в километр пробивать до 280 миллиметров гомогенной брони. Подкалиберный снаряд, в свою очередь, имел скорость 1800 м/с и на том же расстоянии прошивал 350-миллиметровую преграду. Внутри перекомпонованного под С-70 боевого отделения помещалось по три десятка снарядов и гильз.
Начиная с третьего экземпляра ИС-7, пушка С-70 стала его главным оружием. Дополнительное вооружение танка на этом этапе имело в своем составе солидное число пулеметов: 14,5-мм КПВ и два 7,62-мм РП-46 были установлены в одном пакете с пушкой и играли роль спаренного вооружения. Еще четыре пулемета РП-46 размещались по бортам корпуса и башни, два на корпусе предназначались для стрельбы вперед, два других на башне – назад. Наконец, восьмой пулемет (КПВ) размещался на башне и использовался в качестве зенитного. Впоследствии на всех вариантах «Объекта 260» количественный состав пулеметов не будет меняться, хотя на ряде машин будут установлены не РП-46, а СГМТ. В то же время, конструкция пулеметных установок была сырой и потребовала немало доработок.
Перед производством пробной партии из четырех машин очередные изменения претерпела силовая установка. Дизель ТД-30 заменили двигателем М-50Т. Этот морской дизельный мотор имел 12 цилиндров и максимальную мощность в 1050 лошадиных сил. Конечно, это было меньше, чем у требовавшейся спарки, но выбирать не приходилось – создание новых двигателей шло крайне медленно и без особых успехов. Примечательно, что при установке двигателя М-50Т пригодились ранние наработки по пучковым торсионам: с их помощью не потребовалось значительно переделывать внутренний объем моторно-трансмиссионного отделения.
За 1948 год из цехов Ленинградского Кировского завода вышло четыре новых танка ИС-7 с пушками С-70. После недолгих заводских испытаний их передали испытателям от министерства обороны. Испытатель Е. Кульчицкий, которому было доверено начать ходовые испытания новых танков, крайне положительно отзывался о характеристиках «Объекта 260». По его словам, даже на максимальной скорости в 60 километров в час тяжелый танк легко слушался рычагов: «машина абсолютно покорна водителю». Дальнейшие пробеги под управлением водителей Е. Кульчицкого, В. Ляшко и К. Ковша полностью подтвердили все отзывы, а также помогли собрать ряд важной информации относительно рекомендуемых режимов работы двигателя. Пробные стрельбы также прошли, в целом, удачно. Проблемы начались немного позже.
ИС-7. Опытный, изготовлен в 1948 г. Масса — 68т., экипаж — 5 человек, длина — 7380 мм, ширина — 3400 мм, высота — 2480 мм. Вооружение — 130-мм пушка (боекомплект 28 снарядов), 12,7-мм спаренный с нею пулемет, шесть 7,62-мм пулеметов (четыре установлены впереди, на гусеничных полках и на бортах башни, управлялись дистанционно), 12,7-мм зенитный пулемет на крыше башни (в походном положении складывался на левый борт). Бронирование — лоб башни — 210 мм, лоб корпуса — 150 мм. Мощность двигателя — 1050 л.с., скорость — 59 км/ч, запас хода — 300 км. Рис. Михаила Петровского (Историческая серия «Техники-Молодежи» 1990 года)
Любителям сравнивать — ИС-7 (68 т., экипаж — 5 чел, высота -2600 мм, 130-мм пушка, боекомплект 28 снарядов, лоб корпуса — 150 мм, лоб башни — 210мм) и T-VIB (68 т., экипаж — 5 чел, высота — 3090 мм, 88-мм пушка, боекомплект 72 выстрела, лоб корпуса — 150 мм, лоб башни — 180 мм) Рисунки М.Петровского
Сначала при обстреле из противотанкового орудия снаряд срикошетил от борта вниз и попал в крепление катка. Тот отвалился и отлетел на приличное расстояние. Очевидно, что подобные попадания в боевой обстановке являются крайней редкостью. Да только некоторые ответственные лица стали ехидничать на тему «колосса на глиняных ногах». Следующий неприятный инцидент привел к потере одного из прототипов. Во время пробега по полигону загорелся двигатель. Автоматическая система пожаротушения дважды подавала в моторное отделение гасящую смесь, однако потушить возгорание не смогла. Третьего срабатывания (максимальный запас – три порции смеси) не было. Экипаж был вынужден покинуть танк и смотреть, как он догорает. При расследовании пожара выяснилось, что несколько топливных баков танков-прототипов для экономии веса были изготовлены из резины, а не из металла. По этой причине емкости быстро прогорели и в прямом смысле подлили «масла» в огонь.
И все же, похоже, не эти инциденты стали причиной печальной судьбы танка ИС-7. Ходовые и боевые характеристики «Объекта 260» были, как минимум, не ниже, чем у зарубежных бронемашин того же класса. Последние прототипы ИС-7 весили 68 тонн, что сильно не понравилось военным. Далеко не каждый мост Советского Союза мог выдержать такую нагрузку. Как следствие, сильно ухудшалась мобильность подразделений, вооруженных тяжелыми танками. Та же проблема возникала и с перевозкой по железной дороге. Весовые ограничения транспортной инфраструктуры впоследствии скажутся на развитии всей отечественной бронетехники, в первую очередь, на тяжелых танках. Стоит признать, зарубежные танкостроители тоже столкнулись с этой проблемой. В 70-х годах английские и немецкие конструкторы разрабатывали перспективный танк MBT-80 и нашли довольно интересное решение проблем:
Как и при проектировании «Чифтена». одной из наиболее критических стала проблема массы. Спецификация генерального штаба ограничивала массу перспективного танка значением в 54,8 т (масса танка «Чифтен» Mk.5), однако еще в ходе проработок проекта МВТ-80 английские специалисты пришли к выводу о невозможности усиления бронезащиты при условии сохранения массы нового танка на уровне массы «Чифтена» Mk.5. Массу необходимо было увеличить до 60-62 т, в этом случае появлялась возможность усилить бронирование лобовой части корпуса и башни, а также бортов.
Инженеры MVEE в качестве обоснования возможности увеличения массы выдвинули тезис о незначительной разнице между 50- и 60-тонными танками. Так, при равных удельной мощности и давлении на грунт подвижность, средняя скорость движения, приемистость и проходимость будут примерно одинаковыми. Одним из критериев, ограничивающих массу танка, является грузоподъемность дорожных мостов. Англичане провели анализ распределения на Европейском ТВД инженерных сооружений, ограничивающих подвижность танков; оказалось, что большинство мостов рассчитано на нагрузку в 20 т, то есть они с одинаковым успехом провалятся и под 50-тонным танком, и под танком массой 60 т, а мосты грузоподъемностью 50 и 60 т «размазаны» по территории Европы примерно равномерно. В результате подобного рода исследований и анализов удалось убедить военных поднять планку верхнего ограничения по массе до требуемых 60- 62т.
Сравнение ИС-7 и немецкого Е-100
Ряд историков танкостроения отмечают, что военные с самого начала относились к ИС-7 с определенной долей подозрений, а со временем скепсис только усиливался. Возможно, причиной этого стали неудачи тяжелого танка ИС-4, который имел превосходное бронирование, но слишком большую боевую массу и, как следствие, плохую проходимость. Другое интересное объяснение отказа от принятия на вооружение «Объекта 260» касается изменения воззрений на будущую войну. В конце сороковых и начале пятидесятых сформировалась точка зрения, согласно которой в крупных войнах ближайшего будущего понадобится быстрое и массовое развертывание большого количества танковых подразделений. Кроме того, ядерные удары в первые часы войны могли запросто вывести из строя до трети всей бронетехники. Очевидно, что тяжелый, малоприспособленный к перевозкам и дорогой танк, при всех своих преимуществах, не подходит для подобных конфликтов.
Наконец, производство нового тяжелого танка могло серьезно повлиять на темпы строительства освоенных типов. Ленинградский и Челябинский заводы не могли справиться с этой задачей, ничем не жертвуя. Поэтому проект «Объект 260» был закрыт. До нашего времени самый тяжелый отечественный танк дожил только в одном экземпляре, который экспонируется в танковом музее города Кубинка.



Рябов Кирилл

back-in-ussr.com

Тяжелый танк ИС-7 («Объект 260»)

Характеристики тяжелого танка ИС-7

Страна: СССР
Тип: Тяжелый танк
Дата выпуска: 1948 г.
Длинна: По корпусу: 7,38 м, с пушкой: 10 м
Ширина: 3,4 м
Высота: 2,48 м
Броня, лоб: 150 мм
Броня, борт: 150 мм
Броня, башня: 150-210 мм
Экипаж: 5 человек
Двигатель: дизель М-50Т, 1050 л.с.
Дальность хода: 300 км
Максимальная скорость: 60 км/ч
Масса:68 тонн
Вооружение:1х 130-мм пушка С-70 (30 выстрелов), 2х 14,5-мм пулемета КПВТ, 6х 7,62-мм пулеметов СГМТ

В 1944 году, СКБ Ленинградского Кировского завода в инициативном порядке создал концепцию и эскиз нового тяжелого танка прорыва, равного которому ещё не было в мире. У истоков создания машины стояли Жозеф Котин и Николай Шамшурин — конструкторы настолько выдающиеся, что их идея просто не могла не быть обреченной на успех. Уже к весне 1945 года завод подготовил сразу три варианта будущего танка — «Объекты» №257-259.

Летом 1945 г. по итогам предыдущих изысканий было принято решение о проектировании усовершенствованного варианта под индексом «Объект 260». Предполагалось, что разрабатываемый танк воплотит в себе весь опыт, полученный в Великой Отечественной Войне, и одновременно станет инновационной машиной, вмещающей в себе принципиально новое оборудование и оснастку. Боевая масса «Объекта 260» равнялась 65 т, вооружение состояло из 130-мм орудия и нескольких пулеметов.

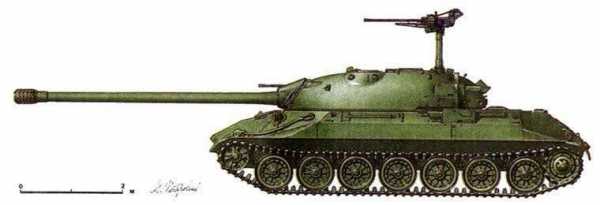

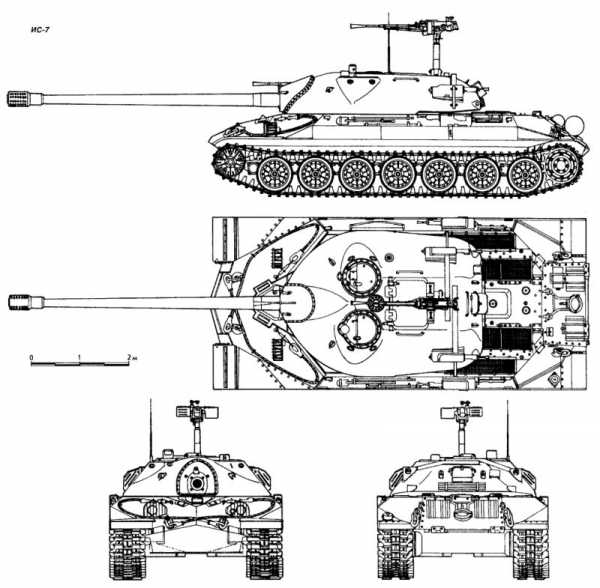

Чертеж тяжелого танка ИС-7

Сначала танк предполагалось оснастить электрической трансмиссией по образцу ИС-6 и спаркой двух 600-сильных дизелей В-16. Однако и электротрансмиссия и спарка были весьма неудачным решением — ненадежным и неэффективным, что затормозило проект и к концу 1945 г. удалось соорудить лишь макет танка в натуральную величину. Одновременно шла коренная переработка «Объекта 260», направленная на повышение характеристик защиты, усиление пулеметного вооружения и оптимизацию моторно-трансмиссионных агрегатов.

Ко второй половине 1946 г. ЛКЗ собрал два опытных образца: за неимением 1200-сильного дизеля, в качестве временного решения танки оборудовались срочно изготовленными на базе авиационных АЧ-300 двигателями ТД-30 (позднее их заменят на более слабые 1050-сильные, но все же дизельные). Испытания оба танка прошли успешно, также успешно закончились и тестирования брони на стойкость. После внесения окончательных доработок в конструкцию, по результатам испытаний, «Объект 260» наконец получил и «личное имя»: Тяжелый танк прорыва ИС-7. К лету 1948 года были изготовлены 4 предсерийные экземпляра этой машины.

Конструкция тяжелого танка прорыва ИС-7 (Объект 260)

Компоновка танка — классическая, моторное отделение размещено в корме. Экипаж включает механика-водителя, командира танка, наводчика-оператора и двух заряжающих.

Корпус ИС-7 был похож на корпус танка ИС-3, но выгодно отличался большим углом склонения бронеплит, меньшей площадью крыши отделения управления и возросшим уровнем защиты. Толщина лобовой брони по нормали равнялась 150 мм, а с учетом наклона и подворота (65 градусов в сумме) — до 370 мм. Форма лобовой детали типа «щучий нос» обеспечивала отличный баллистический профиль, нижние броневые листы бортов выполнялись гнутыми, что увеличивало защиту от мин: энергия взрыва получала дополнительный выход из подднищевого пространства.

Тяжелый танк ИС-7 («Объект 260»)

Башня «Объекта 260» — цельнолитая, по сравнению с ИС-3 более сплюснутая и вытянутая. 210-мм лобовая броня имела угол наклона около 45 градусов и угол поворота 30-55 градусов, что в сумме дает цифру в 350-мм (!), а по краям — свыше-500 мм (!!). Башня ИС-7 не пробивалась в упор даже собственной 130-мм пушкой.

Пушка ИС-7 была нарезной, с цилиндрическим перфорированным дульным тормозом, той же баллистикой, что и у С-26 (кстати, по баллистике аналогичной морской пушке Б-13), и той же длиной ствола. На дальности в 1 км 130-мм бронебойный снаряд БР-482 пробивал 195-200 мм брони по нормали, а тупоголовый снаряд с баллистическим наконечником БР-482Б — 230-250 мм, при дистанции прямого выстрела в 1100 м. По дульной энергии С-70 превосходила ВСЕ орудия аналогичного калибра в мире, на тот момент.

Танк был оснащен системой управления огнем с прицельным комплексом ТП-47П, независимым от пушки, обеспечивающим её автоматический вывод на линию визирования и произведение выстрела. Впервые в отечественном танкостроении боепитание орудия производилось при помощи механизма заряжания с электрическим приводом, благодаря чему скорострельность пушки ИС-7 достигала 6-8 выстрелов в минуту.

Обширное пулеметное «хозяйство» ИС-7 располагалось так: 1х КПВТ и 2х РП-46 устанавливались с орудием в бронемаске, 2хРП-46 жестко фиксировались на надгусеничных полках, 2хРП-46 стояли на корме башни. 1х КПВТ, зенитный, монтировался на крыше башни. Дистанционным управлением обладали все пулеметы, включая зенитный.

Ходовая часть «Объекта 260» была совершенно новой конструкции, её опорные катки (сдвоенные, большого диаметра, с металлическими ободами) выполнялись со внутренней амортизацией. Также на ИС-7 устанавливались короткие пучковые торсионы и гидроамортизаторы на крайних узлах подвески, увеличивавшие плавность движения. Литые траки имели резинометаллические шарниры, придававшие гусеничной цепи больший ресурс хода.

ИС-7 был оснащен автоматической противопожарной системой и радиостанцией 10-РК-26.

ИС-7 вид сзади

Производство и служба танка ИС-7

В 1949 г. была заказана установочная партия тяжелых танков ИС-7 в количестве 50 единиц, одновременно развернулось проектирование боевых машин на его базе (в частности, тяжелых противотанковых САУ «Объект 261» и «Объект 263»). И вдруг… ИС-7 просто исчез отовсюду. Достоверно неизвестно, почему такой совершенный (пожалуй наиболее совершенный) танк вдруг сняли с производства, однако факт остается фактом — больше ни один ИС-7 с конвейера не сошел. Возможно плохую службу сослужил «коллега» ИС-4, проходивший службу и отмеченный как не очень надежная машина, а возможно новый ИС показался руководству страны слишком тяжелым… В любом случае, предпочтение отдали танку Т-10 (ИС-8), однако эта машина по совокупному комплексу характеристик явно уступала ИС-7.

Впрочем, это было понятно с самого начала., ведь без преувеличения, ИС-7 или «Объект 260» на момент создания поражал своими возможностями. Ни те зарубежные машины, что производились в то время серийно, ни те, что ещё только находились на стадии опытных образцов, не могли сравнится по совокупным характеристикам с советским тяжелым танком.

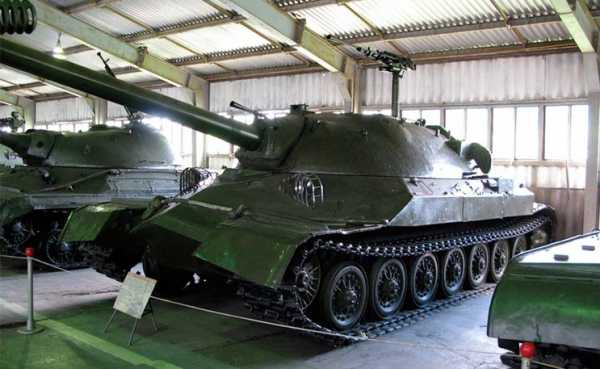

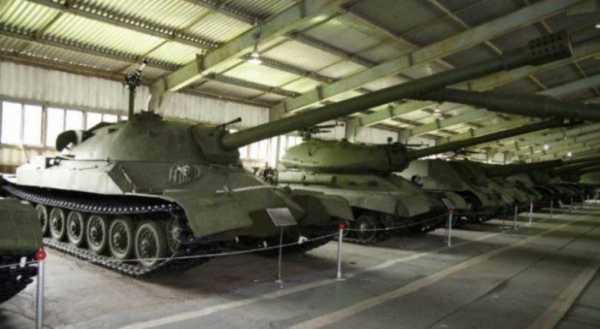

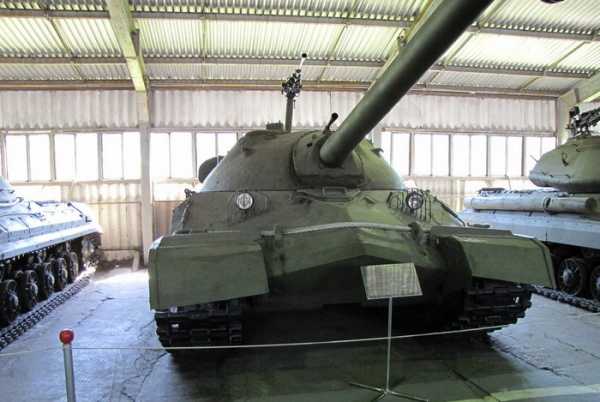

Тяжелый танк ИС-7 в экспозиции танкового музея в Кубинке

Более того — сопоставимых показателей защиты и подвижности на Западе смогли добиться лишь в конце 70-х, с запуском в серию основного боевого танка «Леопард-2», причем артсистемы позволяющие гарантировано поразить ИС-7 также «запоздали» к его появлению лет на 30, в то время как его пушка С-70 до сих по считается мощнейшим танковым орудием.


Источник: компиляция по информации из открытых источников сети интернет

armedman.ru

Тяжёлый танк ИС-7. СССР - Альтернативная История

Статья давняя, почти десятилетней давности. Так что не судите строго.

По этой машине (танк ИС-7) в сети огромное количество материалов, но эта статья является не перепостом. Она позаимствована в Бронеколлекции (приложение к журналу Моделист Конструктор) №4 за этот год — авторы А.Машкин, Н.Околелов и  А.Чечин.

Далее оригинальный текст:

Весной 1944 г. после снятия блокады Ленинграда на ещё полуразрушенном Кировском заводе было решено наладить производство самоходных артиллерийских установок ИСУ-152. Здесь же был организован филиал Опытного завода №100, куда стали постепенно возвращаться из эвакуации ленинградские конструкторы. Должность директора филиала занял Ж. Котин. Под его руководством развернулись работы над проектом нового хорошо вооружённого тяжёлого танка с мощной броней, получившего заводское обозначение «объект 260», а позднее — индекс ИС-7.

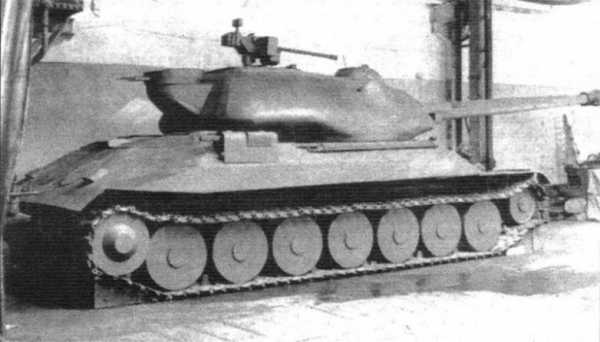

Деревянный макет танка ИС-7.



Высокий уровень защиты ИС-7 обеспечивался не только увеличением толщины броневых листов, но и за счёт значительного их наклона, а также применением дифференциального бронирования. Форма лобовой части корпуса была аналогична ИС-3 — «щучий нос» несколько сглаженных очертаний. Масса ИС-7 достигала 68 т. Поэтому для обеспечения достаточной подвижности требовалось повысить мощность силовой установки. Планировалось установить два дизеля В-11 или В-16 общей мощностью 1200 л.с., применив электрическую трансмиссию, аналогичную испытанной на опытном образце танка ИС-6 («объект 253»).

Однако до изготовления первого варианта ИС-7 в металле дело не дошло. Построили только его деревянный макет в натуральную величину и после устранения замечаний макетной комиссии в 1946 г. начали проектирование второго варианта. В том же году было принято решение о постройке двух опытных экземпляров. Ведущим конструктором машины назначили инженера Г. Ефимова, а общее руководство осуществлял А. Ермолаев.

Второй вариант «объекта 260» ИС-7 существенно отличался от принятого проекта.

Поскольку работы по созданию спарки двигателей В-16 не удалось выполнить в срок, на обеих опытных машинах установили дизель ТД-30, разработанный на базе авиационного двигателя АЧ-300. Для его охлаждения впервые на советских танках применили эжекционную систему. Вместо электрической трансмиссии пришлось поставить обычную механическую.

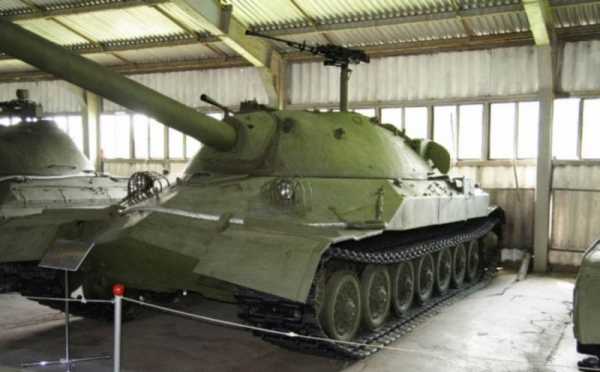

ИС-7 в танковом музее в Кубинке.

Нововведением в конструкции танка стала ходовая часть без поддерживающих роликов — верхняя ветвь гусеницы лежала непосредственно на опорных катках. Использование траков с резино-металлическим шарниром значительно увеличило износоустойчивость гусеницы и уменьшило шум при движении танка ИС-7.

Первый экземпляр опытной машины вооружили 130-мм орудием С-26. Заряжание его было раздельно-гильзовым, масса снаряда составляла 33 кг. Поэтому для повышения скорострельности и облегчения работы экипажа установили механизм заряжания с пневмоприводом, разработанным совместно с НИИ артиллерийского вооружения.

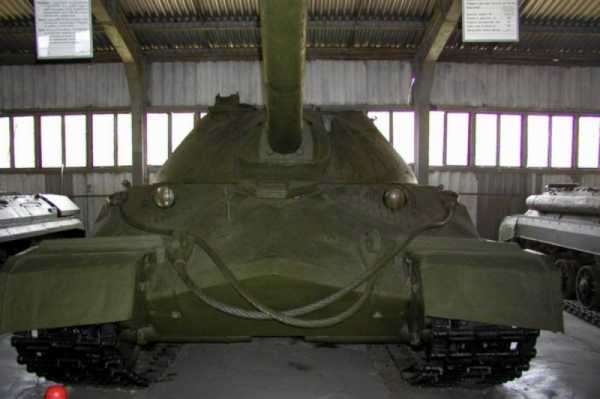

ИС-7 в танковом музее в Кубинке.

Танк также вооружался двумя 14,5-мм пулемётами КПВ-44 и двумя 7,62-мм пулемётами ДТ. Однако в ходе разработки «ассортимент» оружия расширили. На башне смонтировали крупнокалиберный КПВ-44, отведя ему роль зенитного, два 7,62-мм пулемёта РП-46 спарили с орудием, два таких же боковых — поставили с обеих сторон корпуса на надгусе-ничных полках, ещё два РП-46 со следящим приводом разместили на турельной установке в корме башни.

Экипаж танка ИС-7 состоял из пяти человек, причём четверых из них разместили в башне: командира — справа от орудия, наводчика — слева и двух заряжающих — сзади; они же управляли и пулемётами.

Первый экземпляр опытной машины был готов 8 сентября, второй — 25 декабря 1946 г. На ходовых испытаниях они показали поразительную для такой машины скорость — 60 км/ч, средняя скорость по булыжной дороге составила 32 км/ч. Ни один из тяжёлых танков того времени не мог похвастаться такими скоростными характеристиками.

В течение всего 1947 г. параллельно с длительными испытаниями двух первых опытных ИС-7 велась работа по созданию его следующего — улучшенного — варианта. Так, усилили бронирование корпуса и башни после обстрела 88-мм, 122-мм и 128-мм снарядами на полигоне НИИБТ их образцов, изготовленных на Ижорском заводе. Толщину лобовых и верхних бортовых листов увеличили до 150 мм, поставив их под вертикальными углами наклона 50° — 52°, кормовых — до 70 мм при 55° наклона. Башне придали менее уязвимую форму — она стала более округлой; толщину её лобовой части довели до 240 — 350 мм при угле наклона 45° — 0°, боковых листов — до 185 — 240 мм при углах 30° — 45°. Такую броню, да ещё установленную под большими углами, не могли пробить самые крупные из существовавших в то время 128-мм и 130-мм бронебойных калиберных снарядов (БКС).

Новый вариант ИС-7 вооружили новой 130-мм пушкой С-70 с длиной ствола 54 калибра. Её БКС массой 33,4 кг имел начальную скорость 900 м/с и пробивал 163-мм броню, установленную под углом 30°, на расстоянии 1000 м, а 143-мм — на 2000 м.

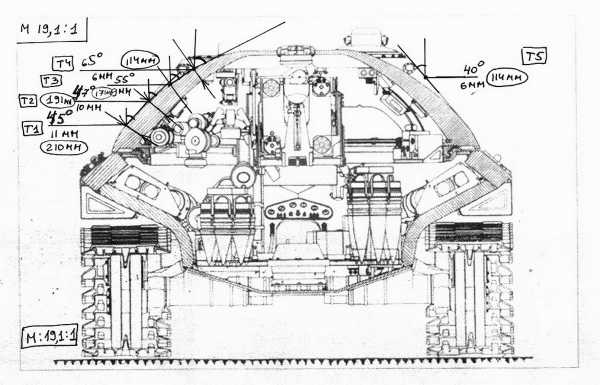

Схема танка ИС-7

Боекомплект С-70 составлял 30 выстрелов. Вместо довольно громоздкого пневматического механизма заряжания, использовавшегося на первых машинах, был разработан малогабаритный цепной механизм с электроприводом.

Характерным внешним отличием пушки С-70 от С-26 служила конструкция дульного тормоза: на С-70 он был с небольшими круглыми отверстиями, а на С-26 имел щелевую конструкцию.

Танк получил прибор управления огнём со стабилизатором, обеспечивавшим наведение прицела независимо от пушки. Приведение её ствола к стабилизированной линии прицеливания и производство выстрела происходили автоматически.

Количество пулемётов на ИС-7 довели до восьми: два — крупнокалиберные, остальные — 7,62-мм РП-46. Прибавился второй КПВ-44 на крыше башни — для ведения огня и по воздушным, и по наземным целям. Все они имели дистанционное управление. Боекомплект к пулемётам составлял 400 патронов для КПВ и 2500 — для РП.

На танке установили серийный 12-цилиндровый дизель М-50 мощностью 1050 л.с. при 1850 об/мин, применявшийся на быстроходных морских катерах. На прежнем ТД-30, созданном на базе авиационного АЧ-300, в ходе испытаний выявился ряд существенных недостатков.

Двигатель М-50 отличали довольно большие габариты, что потребовало новых конструктивных решений для его установки в танк без увеличения высоты корпуса. Пришлось разработать новые короткие торсионы подвески (т.н. «пучковые»), состоявшие из семи тонких стержней; такие, чтобы оказалось достаточно места для размещения картера двигателя. Сам корпус высотой 2426 мм оказался даже ниже на 300 мм, чем танк ИС-2, и на 24 мм, чем ИС-3.

Удалось обеспечить и требуемую плавность хода машины. Для этого применили гидравлические амортизаторы двухстороннего действия, поршень которых разместили внутри балансира подвески.

В течение 1948 г. на ЛКЗ изготовили четыре опытных образца нового варианта ИС-7. После проведения заводских испытаний их передали на государственные. Председателем Государственной комиссии был назначен генерал-майор А. Сыч. Главный испытатель Министерства транспортного машиностроения СССР Е. Кульчицкий так вспоминал об этих испытаниях: «Мне была оказана большая честь, я получил предложение первым придать движение этому замечательному танку. Трудно передать словами свои ощущения. При скорости более 60 км/ч эта тяжёлая машина легко откликается на самые незначительные усилия, прикладываемые к рычагам и педалям. Передачи переключаются маленьким рычажком, машина абсолютно покорна водителю».

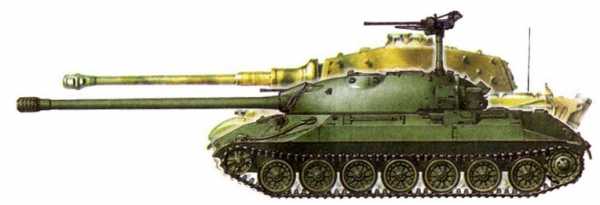

Сравнение ИС-7 и немецкого Е-100.

Действительно, километры пробега по испытательной трассе в районе Красного Села опытные экземпляры машин, которые вели водители-испытатели В. Ляшко и К. Ковш (они испытывали еще первые КВ), прошли без замечаний. Однако при боевом обстреле на полигоне случилось непредвиденное: один из снарядов, скользнув по наклонному борту, ударил в блок подвески и тот отскочил от днища вместе с катком. Машина села на грунт, и один из членов комиссии сравнил танк с «колоссом на глиняных ногах». Затем во время пробега на одной из машин загорелся двигатель, правда, уже выработавший свой гарантийный срок на испытаниях. Автоматическая система пожаротушения дала два срабатывания, но ликвидировать возгорание не удалось. Экипажу пришлось покинуть машину, и она полностью сгорела. При этом выяснилось, что резиновые баки для топлива, которые конструкторы установили на танк вместо обычных металлических для экономии веса, являются источником дополнительной пожароопасно.

Несмотря на выдающиеся характеристики, ИС-7 не получил одобрения Госкомиссии, хотя в то время ни один из тяжёлых танков не имел такого комплекса основных боевых показателей. Так, немецкий тяжёлый танк «Королевский Тигр» при сравнимой массе существенно уступал ИС-7 по всем параметрам, равно как и американские опытные тяжёлые Т29, ТЗО, Т32, Т34.

Кроме ряда неудач во время испытаний, на отрицательное мнение комиссии повлияла, в первую очередь, его слишком большая масса. В результате комбинации на ИС-7 сверхмощного артиллерийского вооружения с большим числом пулемётов танку потребовался экипаж из пяти человек, что повлекло за собой увеличение забронированного объёма. Попытка обеспечить высочайший уровень защиты довела массу машины до рекордных 68 т — вместо запланированных 65,5 т.

«Объект 260» не был принят на вооружение. Однако в ходе работы над проектом конструкторы накопили богатейший опыт, и на более поздних типах советских танков можно увидеть многие опробованные на ИС-7 узлы и агрегаты.

Определённую негативную роль в судьбе ИС-7 сыграл другой тяжёлый танк — 60-тонный танк ИС-4, разработанный и запущенный в производство на ЧКЗ в 1947 г., после прекращения выпуска ИС-3. ИС-4, обладавший на момент своего создания самым мощным среди отечественных танков бронированием, из-за большого удельного давления на грунт (0,9 кг/см2) имел невысокую проходимость, да и не очень надёжную трансмиссию. При этом его вооружение было таким же, как и на ИС-2 и ИС-3. Но самым большим недостатком ИС-4 являлось то, что его масса превышала грузоподъёмность железнодорожных платформ, а автострадные мосты просто не выдерживали эту махину. В результате танк ИС-4 фактически дискредитировал идею создания танков массой более 60 т, что, по-видимому, и вызвало скептическое отношение военных специалистов к ещё более тяжёлому ИС-7.

Возможно и ещё одно объяснение отказа от производства ИС-7. Зарождающаяся в тот период концепция возрастания роли танков в вероятной ракетно-ядерной войне требовала заблаговременного развёртывания большого числа танковых соединений, а значит и производства максимально возможного количества танков ещё в мирное время. Потери сухопутных войск в первые две недели гипотетической войны прогнозировались в 30 — 40%. В подобной ситуации принятие на вооружение ИС-7 с сомнительными перспективами массового выпуска военные сочли недопустимым. Л КЗ на тот момент не располагал достаточными мощностями, а производство на ЧКЗ было практически нереальным.

alternathistory.com

ИС-7 | World OF Tanks вики

ИС-7

Тяжелый танк с хорошей подвижностью и мощным орудием. Он предназначен для ближнего боя и стремительных атак. Не стоит подставлять плохо бронированные борта и корму. Однако не стоит терять голову, когда вы за рулем этого монстра.
Прочность 2150 HP
Экипаж 1.Командир
2.Наводчик
3. Водитель
4. Заряжающий
5. Заряжающий (Радист)
Уровень танка, классификация Десятый уровень
Тяжелый танк
Мощность двигателя 1050 л.с.
Макс. скорость 50 км/ч
Скорость поворота 28 гр/сек
Скорость поворота башни 28 гр/сек
Бронирование корпуса лоб 150
борта 150
корма 60
Бронирование башни лоб 210
борта 210
корма 94
Орудие 130мм С-70

Добавляйтесь помогу в игре и раскажу подробно о тактике на ИС-7 и все все все о нем мой ник Stepx

ИС-7 (объект 260) — опытный советский тяжёлый танк. Разработан в 1945—1947 годах, выпуск ограничился шестью прототипами и незначительным числом предсерийных машин, произведённых в 1949 году. Мощнейший танк своего времени и самый тяжёлый среди советских танков. Но, увы, шедевр отечественного танкостроения не был принят на вооружение. На вооружение Советской Армии не принимался, но многие из впервые применённых на этом танке решений были впоследствии успешно использованы в серийных машинах.

Пожалуй, ИС-7 можно назвать самым знаменитым, из непринятых на вооружение советских танков. Всему виной его уникальные боевые свойства. Так же эта машина интересна и с точки зрения альтернативной истории. Что б кто не говорил о возможности её встречи с проектируемыми в конце войны немецкими сверхтяжёлыми танками, но сами немцы свои невыпущенные машины сравнивают именно с ИС-7 а не с ИС-3, как могло бы показаться на первый взгляд.

По этой машине в сети огромное количество материалов, но эта статья является не перепостом. Она позаимствована в Бронеколлекции (приложение к журналу Моделист Конструктор) №4 за этот год - авторы А.Машкин, Н.Околелов и А.Чечин.

Весной 1944 г. после снятия блокады Ленинграда на ещё полуразрушенном Кировском заводе было решено наладить производство самоходных артиллерийских установок ИСУ-152. Здесь же был организован филиал Опытного завода №100, куда стали постепенно возвращаться из эвакуации ленинградские конструкторы. Должность директора филиала занял Ж. Котин. Под его руководством развернулись работы над проектом нового хорошо вооружённого тяжёлого танка с мощной броней, получившего заводское обозначение «объект 260», а позднее — индекс ИС-7.

Высокий уровень защиты ИС-7 обеспечивался не только увеличением толщины броневых листов, но и за счёт значительного их наклона, а также применением дифференциального бронирования. Форма лобовой части корпуса была аналогична ИС-3 — «щучий нос» несколько сглаженных очертаний. Масса ИС-7 достигала 68 т. Поэтому для обеспечения достаточной подвижности требовалось повысить мощность силовой установки. Планировалось установить два дизеля В-11 или В-16 общей мощностью 1200 л.с., применив электрическую трансмиссию, аналогичную испытанной на опытном образце танка ИС-6 («объект 253»).

Однако до изготовления первого варианта ИС-7 в металле дело не дошло. Построили только его деревянный макет в натуральную величину и после устранения замечаний макетной комиссии в 1946 г. начали проектирование второго варианта. В том же году было принято решение о постройке двух опытных экземпляров. Ведущим конструктором машины назначили инженера Г. Ефимова, а общее руководство осуществлял А. Ермолаев.


Поскольку работы по созданию спарки двигателей В-16 не удалось выполнить в срок, на обеих опытных машинах установили дизель ТД-30, разработанный на базе авиационного двигателя АЧ-300. Для его охлаждения впервые на советских танках применили эжекционную систему. Вместо электрической трансмиссии пришлось поставить обычную механическую.

Нововведением в конструкции танка стала ходовая часть без поддерживающих роликов — верхняя ветвь гусеницы лежала непосредственно на опорных катках. Использование траков с резино-металлическим шарниром значительно увеличило износоустойчивость гусеницы и уменьшило шум при движении танка.

Первый экземпляр опытной машины вооружили 130-мм орудием С-26. Заряжание его было раздельно-гильзовым, масса снаряда составляла 33 кг. Поэтому для повышения скорострельности и облегчения работы экипажа установили механизм заряжания с пневмоприводом, разработанным совместно с НИИ артиллерийского вооружения.

Танк также вооружался двумя 14,5-мм пулемётами КПВ-44 и двумя 7,62-мм пулемётами ДТ. Однако в ходе разработки «ассортимент» оружия расширили. На башне смонтировали крупнокалиберный КПВ-44, отведя ему роль зенитного, два 7,62-мм пулемёта РП-46 спарили с орудием, два таких же боковых — поставили с обеих сторон корпуса на надгусе-ничных полках, ещё два РП-46 со следящим приводом разместили на турельной установке в корме башни.

Экипаж танка состоял из пяти человек, причём четверых из них разместили в башне: командира — справа от орудия, наводчика — слева и двух заряжающих — сзади; они же управляли и пулемётами.

Первый экземпляр опытной машины был готов 8 сентября, второй — 25 декабря 1946 г. На ходовых испытаниях они показали поразительную для такой машины скорость — 60 км/ч, средняя скорость по булыжной дороге составила 32 км/ч. Ни один из тяжёлых танков того времени не мог похвастаться такими скоростными характеристиками.

В течение всего 1947 г. параллельно с длительными испытаниями двух первых опытных ИС-7 велась работа по созданию его следующего — улучшенного — варианта. Так, усилили бронирование корпуса и башни после обстрела 88-мм, 122-мм и 128-мм снарядами на полигоне НИИБТ их образцов, изготовленных на Ижорском заводе. Толщину лобовых и верхних бортовых листов увеличили до 150 мм, поставив их под вертикальными углами наклона 50° — 52°, кормовых — до 70 мм при 55° наклона. Башне придали менее уязвимую форму — она стала более округлой; толщину её лобовой части довели до 240 — 350 мм при угле наклона 45° — 0°, боковых листов — до 185 — 240 мм при углах 30° — 45°. Такую броню, да ещё установленную под большими углами, не могли пробить самые крупные из существовавших в то время 128-мм и 130-мм бронебойных калиберных снарядов (БКС).

Новый вариант ИС-7 вооружили новой 130-мм пушкой С-70 с длиной ствола 54 калибра. Её БКС массой 33,4 кг имел начальную скорость 900 м/с и пробивал 163-мм броню, установленную под углом 30°, на расстоянии 1000 м, а 143-мм — на 2000 м.

Боекомплект С-70 составлял 30 выстрелов. Вместо довольно громоздкого пневматического механизма заряжания, использовавшегося на первых машинах, был разработан малогабаритный цепной механизм с электроприводом.

Характерным внешним отличием пушки С-70 от С-26 служила конструкция дульного тормоза: на С-70 он был с небольшими круглыми отверстиями, а на С-26 имел щелевую конструкцию.

Танк получил прибор управления огнём со стабилизатором, обеспечивавшим наведение прицела независимо от пушки. Приведение её ствола к стабилизированной линии прицеливания и производство выстрела происходили автоматически.

Количество пулемётов на ИС-7 довели до восьми: два — крупнокалиберные, остальные — 7,62-мм РП-46. Прибавился второй КПВ-44 на крыше башни — для ведения огня и по воздушным, и по наземным целям. Все они имели дистанционное управление. Боекомплект к пулемётам составлял 400 патронов для КПВ и 2500 — для РП.

На танке установили серийный 12-цилиндровый дизель М-50 мощностью 1050 л.с. при 1850 об/мин, применявшийся на быстроходных морских катерах. На прежнем ТД-30, созданном на базе авиационного АЧ-300, в ходе испытаний выявился ряд существенных недостатков.

Двигатель М-50 отличали довольно большие габариты, что потребовало новых конструктивных решений для его установки в танк без увеличения высоты корпуса. Пришлось разработать новые короткие торсионы подвески (т.н. «пучковые»), состоявшие из семи тонких стержней; такие, чтобы оказалось достаточно места для размещения картера двигателя. Сам корпус высотой 2426 мм оказался даже ниже на 300 мм, чем танк ИС-2, и на 24 мм, чем ИС-3.

Удалось обеспечить и требуемую плавность хода машины. Для этого применили гидравлические амортизаторы двухстороннего действия, поршень которых разместили внутри балансира подвески.

В течение 1948 г. на ЛКЗ изготовили четыре опытных образца нового варианта ИС-7. После проведения заводских испытаний их передали на государственные. Председателем Государственной комиссии был назначен генерал-майор А. Сыч. Главный испытатель Министерства транспортного машиностроения СССР Е. Кульчицкий так вспоминал об этих испытаниях: «Мне была оказана большая честь, я получил предложение первым придать движение этому замечательному танку. Трудно передать словами свои ощущения. При скорости более 60 км/ч эта тяжёлая машина легко откликается на самые незначительные усилия, прикладываемые к рычагам и педалям. Передачи переключаются маленьким рычажком, машина абсолютно покорна водителю».

Действительно, километры пробега по испытательной трассе в районе Красного Села опытные экземпляры машин, которые вели водители-испытатели В. Ляшко и К. Ковш (они испытывали еще первые КВ), прошли без замечаний. Однако при боевом обстреле на полигоне случилось непредвиденное: один из снарядов, скользнув по наклонному борту, ударил в блок подвески и тот отскочил от днища вместе с катком. Машина села на грунт, и один из членов комиссии сравнил танк с «колоссом на глиняных ногах». Затем во время пробега на одной из машин загорелся двигатель, правда, уже выработавший свой гарантийный срок на испытаниях. Автоматическая система пожаротушения дала два срабатывания, но ликвидировать возгорание не удалось. Экипажу пришлось покинуть машину, и она полностью сгорела. При этом выяснилось, что резиновые баки для топлива, которые конструкторы установили на танк вместо обычных металлических для экономии веса, являются источником дополнительной пожароопасно.

Несмотря на выдающиеся характеристики, ИС-7 не получил одобрения Госкомиссии, хотя в то время ни один из тяжёлых танков не имел такого комплекса основных боевых показателей. Так, немецкий тяжёлый танк «Королевский Тигр» при сравнимой массе существенно уступал ИС-7 по всем параметрам, равно как и американские опытные тяжёлые Т29, ТЗО, Т32, Т34.

Кроме ряда неудач во время испытаний, на отрицательное мнение комиссии повлияла, в первую очередь, его слишком большая масса. В результате комбинации на ИС-7 сверхмощного артиллерийского вооружения с большим числом пулемётов танку потребовался экипаж из пяти человек, что повлекло за собой увеличение забронированного объёма. Попытка обеспечить высочайший уровень защиты довела массу машины до рекордных 68 т — вместо запланированных 65,5 т.

«Объект 260» не был принят на вооружение. Однако в ходе работы над проектом конструкторы накопили богатейший опыт, и на более поздних типах советских танков можно увидеть многие опробованные на ИС-7 узлы и агрегаты.

Определённую негативную роль в судьбе ИС-7 сыграл другой тяжёлый танк — 60-тонный ИС-4, разработанный и запущенный в производство на ЧКЗ в 1947 г., после прекращения выпуска ИС-3. ИС-4, обладавший на момент своего создания самым мощным среди отечественных танков бронированием, из-за большого удельного давления на грунт (0,9 кг/см2) имел невысокую проходимость, да и не очень надёжную трансмиссию. При этом его вооружение было таким же, как и на ИС-2 и ИС-3. Но самым большим недостатком ИС-4 являлось то, что его масса превышала грузоподъёмность железнодорожных платформ, а автострадные мосты просто не выдерживали эту махину. В результате ИС-4 фактически дискредитировал идею создания танков массой более 60 т, что, по-видимому, и вызвало скептическое отношение военных специалистов к ещё более тяжёлому ИС-7.

Возможно и ещё одно объяснение отказа от производства ИС-7. Зарождающаяся в тот период концепция возрастания роли танков в вероятной ракетно-ядерной войне требовала заблаговременного развёртывания большого числа танковых соединений, а значит и производства максимально возможного количества танков ещё в мирное время. Потери сухопутных войск в первые две недели гипотетической войны прогнозировались

worldoftanks.fandom.com

Танк ИС-7 СССР характеристики

Танки

Самолеты

В конце 1944 года в конструкторском бюро Опытного завода № 100 приступили к эскизным проработкам нового тяжелого танка. Предполагалось, что эта машина воплотит в себе весь опыт, накопленный при конструировании, эксплуатации и боевом применении тяжелых танков в годы войны. Не найдя поддержки у наркома танковой промышленности В. А. Малышева, директор и главный конструктор завода Ж. Я. Котин обратился за помощью к шефу НКВД Л. П. Берии.
Последний оказал необходимое содействие, и в начале 1945 года полным ходом начались проектные работы над несколькими вариантами танка - объектами 257, 258 и 259. В основном они различались типом силовой установки и трансмиссией (электрическая или механическая). Летом 1945 года в Ленинграде началось проектирование объекта 260, получившего индекс ИС-7. Для его детальной проработки было создано несколько узкоспециализированных групп, руководителями которых назначили опытных инженеров, имевших большой опыт в создании тяжелых машин. Рабочие чертежи были выполнены в крайне сжатые сроки, уже 9 сентября 1945 года их подписал главный конструктор Ж. Я. Котин. Корпус танка был спроектирован с большими углами наклона броневых листов.

Лобовая часть - трехгранная, по типу ИС-3, но не так сильно выступающая вперед. В качестве силовой установки планировалось использование блока из двух дизелей В-16 общей мощностью 1200 л. с. Электрическая трансмиссия была аналогична установленной на ИС-6. Топливные баки располагались в подмоторном фундаменте, где за счет скошенных внутрь бортовых листов корпуса образовалось пустое пространство. Вооружение танка ИС-7, состоявшее из 130-мм пушки С-26, трех пулеметов ДТ и двух 14,5-мм пулеметов Владимирова (КПВ), размещалось в литой башне приплюснутой формы.

Несмотря на большую массу - 65 т, машина получилась очень компактной. Был построен деревянный макет танка в натуральную величину. В 1946 году началось проектирование другого варианта, имевшего тот же заводской индекс - 260. Во второй половине 1946 года по чертежам конструкторского отдела танкового производства в цехах Кировского завода и филиала завода № 100 были изготовлены два опытных образца объекта 260. Первый из них собрали 8 сентября 1946 года, прошел до конца года на ходовых испытаниях 1000 км и по их результатам отвечал основным тактико-техническим требованиям.

Была достигнута максимальная скорость 60 км/ч, средняя скорость по разбитой булыжной дороге составила 32 км/ч. Второй образец был собран 25 декабря 1946 года и прошел на ходовых испытаниях 45 км. В процессе конструирования новой машины было выполнено около 1500 рабочих чертежей, внедрено в проект более 25 решений, ранее не встречавшихся в танкостроении, к разработкам и консультациям привлекались более 20 институтов и научных учреждений. В связи с отсутствием мотора мощностью 1200 л. с. предполагалось установить в ИС-7 спаренную установку двух дизелей В-16 завода № 77. Одновременно Министерство транспортного машиностроения СССР (Минтрансмаш) поручило заводу № 800 изготовить необходимый двигатель.

Завод задания не выполнил, а спаренная установка завода № 77 опоздала к срокам, утвержденным Минтрансмашем. Кроме того, она не была отработана и испытана заводом-изготовителем. Испытания и доводка проводились филиалом завода № 100 и выявили ее полную конструктивную непригодность. Не имея необходимого двигателя, но стремясь выполнить в срок правительственное задание, Кировский завод совместно с заводом № 500 Минавиапрома приступил к созданию танкового дизеля ТД-30 на базе авиационного АЧ-300. В результате на двух первых образцах ИС-7 установили двигатели ТД-30, которые показали в процессе испытаний свою пригодность, но из-за плохой сборки требовали доводки. При работе над силовой установкой был частично внедрен, а частично опробован в лабораторных условиях целый ряд новшеств: мягкие резиновые топливные баки общей емкостью 800 литров, противопожарное оборудование с автоматическими термозамыкателями, срабатывавшими при температуре 100°-110°С, эжекционная система охлаждения двигателя. Трансмиссия танка была спроектирована в двух вариантах.

Первый, изготовленный и испытанный в ИС-7, имел шестиступенчатую КП с кареточным переключением и синхронизаторами. Механизм поворота - планетарный, двухступенчатый. Управление имело гидравлические сервоприводы. При испытаниях трансмиссия показала хорошие тяговые качества, обеспечив высокие скорости машины. Второй вариант шестиступенчатой механической трансмиссии был разработан совместно с МВТУ имени Н. Э. Баумана. Трансмиссия планетарная, 4 ступенчатая, с механизмом поворота тиг ЗК. Управление танком облегчалось гидравлическими сервоприводами с перспективным выбором передач.

При разработке ходовой части конструкторским отделом был спроектирован ряд вариантов подвесок, изготовленных подвергнутых лабораторно-ходовым испытаниям на серийных танках и на первом опытном ИС-7. На их основании были разработаны окончательны рабочие чертежи всей ходовой части. Впервые в отечественном танкостроении были применены гусеницы с резинометаллическим шарниром, гидравлические амортизаторы двухсторонней действия, опорные катки с внутренне амортизацией, работающие при больших нагрузках, пучковые торсионы. Была установлена 130-мм пушка С-26 с новым щелевым дульным тормозом. Высокая скорострельность (6-выстрелов в минуту) обеспечивалась применением механизма заряжания.

На танке ИС-7 размещалось 7 пулеметов: один калибра 14,5-мм и шесть калибра 7,62-мм Силами лаборатории отдела главного конструктора Кировского завода был изготовлен дистанционный синхронно-следящий электропривод пулеметно установки с использованием отдельных элементов аппаратуры иностранной техники. Изготовленный образец турельной установки двух 7,62-мм пулеметов был смонтирован на корме башни опытного танка и прошел испытания, обеспечив высокую маневренность пулеметного огня. Кроме двух образцов, собранных на Кировском заводе и проходивших ходовые испытания в конце 1946 - начале 1947 года, на Ижорском заводе изготовили еще два броневых корпуса и две башни. Эти корпуса и башни испытывались обстрелом из орудий калибра 81-мм 122-мм и 128-мм на полигоне ГАБТУ Кубинка. Результаты испытаний легли основу окончательного варианта бронирования нового танка.

В течение 1947 года в КБ Кировского завода шла интенсивная работа по созданию проекта улучшенного варианта ИС-7. Проект многое сохранил от своего предшественника, но вместе с тем в него было внесено немало существенных изменений. Корпус стал немного шире, а башня - более приплюснутой. ИС-7 получил гнутые борта корпуса, предложенные конструктором Г. Н. Москвиным. Было усилено вооружение машина получила новую 130-мм пушку С-70 с длинной ствола 54 калибра. Ее снаряд массой 33,4 кг покидал ствол с начальной скоростью 900 м/с. Новинкой для своего времени стала система управления огнем. Прибор управления огнем обеспечивал наведение стабилизированной призмы на цель независимо от пушки, автоматическое приведение пушки к стабилизированной линии прицеливания при выстреле и автоматическое производство выстрела. Танк имел 8 пулеметов, из них два КПВ калибра 14,5-мм. Один крупнокалиберный и два РП-46 калибра 7,62-мм (модернизированный послевоенный вариант пулемета ДТ) были установлены в маске пушки. Еще два РП-46 находились на надгусеничных полках, два других, повернутых назад, крепились снаружи по бортам кормовой части башни. Все пулеметы с дистанционным управлением.

На крыше башни на специальной штанге устанавливался второй крупнокалиберный пулемет, оснащенный опробованным на первом опытном танке синхронно-следящим дистанционным электроприводом наведения, позволявшим вести огонь как по воздушным, так и по наземным целям без выхода из танка. В целях повышения огневой мощи конструкторами Кировского завода в инициативном порядке разрабатывался строенный вариант (1х14,5-мм и 2х7,62-мм) зенитной пулеметной установки.

Боекомплект состоял из 30 выстрелов раздельного заряжания, 400 патронов калибра 14,5-мм и 2500 патронов калибра 7,62-мм. Для первых образцов ИС-7 совместно с НИИ артиллерийского вооружения впервые в отечественном танкостроении использовались эжекторы, изготовленные из фрезерованных броневых листов. Причем пять разных моделей эжекторов проходили предварительные испытания на стендах. Был установлен инерционный сухой матерчатый воздушный фильтр с двумя ступенями очистки и автоматическим удалением пыли из бункера с использованием энергии выхлопных газов. Емкость мягких топливных баков, изготовленных из специальной ткани и выдерживавших давление до 0,5 атм., была доведена до 1300 л.

Был установлен вариант трансмиссии, разработанный в 1946 году совместно с МВТУ им. Баумана. Ходовая часть включала в себя семь опорных катков большого диаметра на борт и не имела поддерживающих роликов. Катки выполнялись двойными, с внутренней амортизацией. Для улучшения плавности хода были применены гидравлические амортизаторы двустороннего действия, поршень которых располагался внутри балансира подвески. Амортизаторы разрабатывались группой инженеров под руководством Л. 3. Шенкера. Гусеница шириной 710-мм имела литые траки коробчатого сечения с резинометаллическим шарниром. Их применение позволило увеличить износоустойчивость и уменьшить шум при движении, но в то-же время они были сложны в производстве.

Автоматическая система пожаротушения конструкции М. Г. Шелемина состояла из датчиков и огнетушителей, установленных в моторно-трансмиссионном отделении, и была рассчитана на трехразовое включение в случае загорания. Летом 1948 года Кировский завод изготовил четыре ИС-7, которые после проведения заводских испытаний передали на государственные. Танк произвел сильное впечатление на членов приемной комиссии: при массе 68 т машина без труда развивала скорость 60 км/ч, обладала отличной проходимостью. Его броневая защита в то время была практически неуязвима. Достаточно сказать, что танк ИС-7 выдерживал обстрел не только 128-мм немецкой пушки, но и собственного 130-мм орудия. Тем не менее испытания не обошлись без ЧП.

Так, во время одного из обстрелов на полигоне снаряд, скользнув по гнутому борту, ударил в блок подвески, и тот, видимо, слабо приваренный, отскочил от днища вместе с катком. Во время пробега другой машины двигатель, выработавший уже гарантийный срок на испытаниях, загорелся. Система пожаротушения дала две вспышки для локализации пожара, но погасить возгорание не смогла. Экипаж покинул машину, и она полностью сгорела. Но, несмотря на ряд критических замечаний, в 1949 году военные выдали Кировскому заводу заказ на изготовление партии из 50 танков. Заказ этот по неясным причинам не был выполнен. Главное бронетанковое управление обвиняло завод, который, по его мнению, всячески задерживал изготовление оснастки и приспособлений, необходимых для серийного производства. Заводчане ссылались на военных, которые "зарубили" машину, требуя снизить массу до 50 т. Достоверно известно только одно, ни одна из 50 заказанных машин не покинула цехов завода.

Тактико-технические характеристики тяжелого танка ИС-7
Боевая масса, т

68

Экипаж, чел

5

Габаритные размеры, мм:

длина с пушкой вперед

11170

ширина

3440

высота

2600

клиренс

410

Броня, мм

лоб корпуса

150

борт корпуса

150-100

корма

100-60

башня

210-94

крыша

30

днище

20

Вооружение:

  130-мм нарезная пушка С-70; два 14,5-мм пулемета КПВ; шесть 7,62-мм пулеметов

Боекомплект:



30 выстрелов, 400 патронов калибра 14,5-мм, 2500 патронов калибра 7,62-мм

Двигатель

М-50Т, дизельный, 12-цилиндровый, четырехтактный, V-образный, жидкостного охлаждения, мощность 1050 л. с. при 1850 об/мин

Удельное давление на грунт, кг/см.кв

0,97

Скорость по шоссе, км/ч

59,6

Запас хода по шоссе, км

190

Для нового танка на Кировском заводе разработали механизм заряжания по типу морских установок, имевший электропривод и малые габариты, что совместно с результатами испытаний башни обстрелом и замечаний комиссии ГАБТУ позволило создать более рациональную по снарядостойкости башню. Экипаж состоял из пяти человек, причем четверо размещались в башне. Командир находился справа от орудия, наводчик - слева и два заряжающих сзади. Заряжающие управляли пулеметами, расположенными в корме башни, на надгусеничных полках и крупнокалиберным на зенитной установке.

В качестве силовой установки на новом варианте ИС-7 использовался серийный морской 12-цилиндровый дизель М-50Т мощностью 1050 л. с. при 1850 об/мин. Он не имел себе равных в мире по совокупности основных боевых показателей. При боевой массе, как у немецкого "Королевского тигра", ИС-7 значительно превосходил этот один из сильнейших и самый тяжелый серийный танк Второй мировой войны, созданный на два года раньше, как по броневой защите, так и по вооружению. Остается только сожалеть, что производство этой уникальной боевой машины так и не было развернуто.

Источники:

  • Бронеколлекция, М.Барятинский, М.Коломиец, А.Кощавцев. Советские тяжелые послевоенные танки;
  • М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945-1965 гг;
  • Г.Л. Холявский "Полная энциклопедия танков мира 1915 - 2000 гг";
  • Christoper Chant "World Encyclopedia of the Tank";
  • "Зарубежное военное обозрение".

wikiwar.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
