Автомат Kbk wz 88 Tantal / Kbk wz 90 Tantal (Польша)

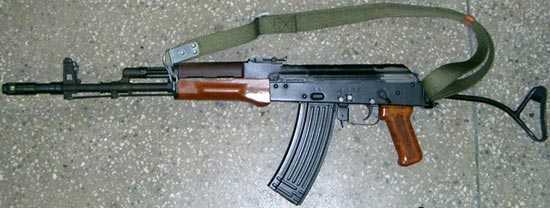

Kbk wz 88 Tantal

В 1991 году на вооружение воздушно-десантных войск и спецподразделений Войска Польского поступил один из наиболее оригинальных вариантов 5,45-мм автомата Калашникова - Кbk wz. 88 «TANTAL».

Первые работы в Польше над малоимпульсным стрелковым оружием были начаты в Центре исследований и развития в г. Радоме еще в 1980 году.


Kbk wz 88 Tantal
приклад сложен

К концу 1985 года появился первый опытный образец 5,45-мм автомата wz. 81, созданный коллективом оружейников под руководством Богдана Шпадерского на базе советского АК-74. Причем разработчики старались максимально использовать части и узлы от советского автомата АКМ.

В 1986 году была представлена первая партия автоматов для проведения полигонных испытаний.

До конца 1987 года автомат перепроектировали, усовершенствовав некоторые узлы и детали; в частности, применили взаимозаменяемую с АК-74 затворную раму, затвор и магазины, доработали ограничитель длины очереди и т. п.


Kbk wz 88 Tantal

В январе 1988 года прошли расширенные войсковые испытания модернизированных опытных образцов автоматов, а в 1989-м по их результатам было выдано заключение о соответствии нового 5,45-мм автомата, требуемым тактико-техническим характеристикам, и утверждена документация на производство установочной партии, которую изготовили в том же году.

В 1990 году автомат передали для эксплуатационных испытаний, а уже в следующем году он поступил на вооружение Войска Польского под названием «5,45 mm karabinek wz. 88» (5,45-мм автомат образца 1988 года). Его производство освоил оружейный завод Zaklady Metalowe Lucznik в городе Радом.

При создании автомата Kbk wz 88 Tantal конструкторы-оружейники из Варшавского военного института техники и вооружения под руководством Богдана Шпадерского провели глубокую модернизацию АК-74.

В отличие от советского образца ударно-спусковой механизм польского автомата допускает не только стрельбу одиночным и автоматическим огнем, но и ведение огня фиксированными очередями по три выстрела. Для этого в спусковой механизм был введен специальный рычаг с храповым приспособлением.

Соответственные изменения были внесены и в конструкцию флажкового предохранителя-переводчика. Размещенный с правой стороны ствольной коробки, он имеет только две фиксированные позиции: «предохранитель» и «одиночный огонь».

Основной же орган управления видами огня, дублирующий флажок переводчика-предохранителя, перенесен на левую сторону ствольной коробки – непосредственно над спусковой скобой. Он имеет три положения: «автоматический огонь», «фиксированная очередь по три выстрела» и «одиночный огонь».

Газовая трубка выполнена отдельно от ствольной накладки.

Ствол выполнен с использованием технологии холодной ковки и имеет хромированный канал.

Кроме того новшеством в этом автомате явился многофункциональный удлиненный двухкамерный дульный тормоз-компенсатор, который выполняет не только роль пламегасителя, но еще и позволяет вести стрельбу винтовочными гранатами, хотя на автомате Kbk wz 88 Tantal возможна установка и 40-мм подствольного гранатомета Kbk-g wz. 1974 «PALLAD».


Kbk wz 88 Tantal

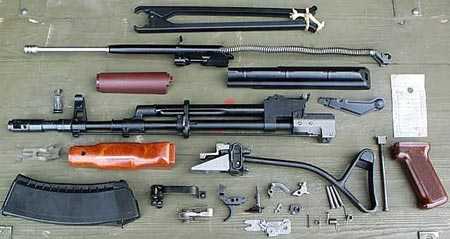

основные узлы и механизмы

Питание осуществляется из стандартных пластмассовых магазинов емкостью на 30 патронов от АК-74.

В автомате используются механические прицельные приспособления, состоящие из секторного прицела, рассчитанного на дальность стрельбы до 1000 м, и мушки. Кроме этого на левой стороне ствольной коробки мог монтироваться стандартный унифицированный узел крепления (планка) для установки оптических и ночных прицелов.

Цевье и ствольная накладка крепятся съемной передней обоймой. Причем цевье и ствольная накладка изготовлены из литой ударопрочной пластмассы.

Складной металлический приклад аналогичен конструкции приклада у восточногерманского автомата Калашникова MPiKMS-72. В походном положении он также откидывается вправо вдоль ствольной коробки.

В комплект автомата «TANTAL» входят легкие съемные штампованные сошки, которые в походном положении носят в кармане подсумка. Они устанавливаются на ствол впереди газоотводного узла и используются для стабилизации оружия при стрельбе непрерывным огнем.

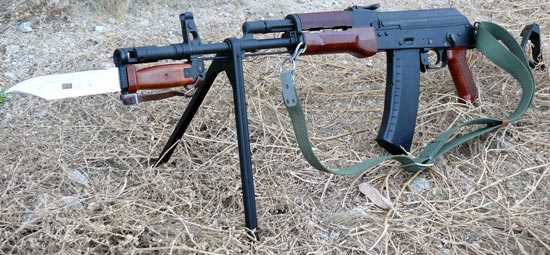

Kbk wz 88 Tantal
на сошках

Использование в автомате «TANTAL» нового 5,45-мм патрона с более настильной траекторией позволило увеличить дальность прямого выстрела по ростовой фигуре с 525 (у АКМ) до 625 м. Дальность эффективной стрельбы по наземным целям из автомата возросла до 500 м; по самолетам, вертолетам и парашютистам - до 500 м. Однако в автомате «TANTAL» по сравнению с АКМ из-за уменьшения калибра сократилась и дальность убойного действия пули - с 1500 до 1350 м.

После распада Организации Варшавского Договора польские вооруженные силы готовились вступить в Североатлантический блок.

Калибр, мм5.45x39
Длина, мм
- приклад разложен
- приклад сложен

943
748
Длина ствола, мм423
Вес, кг3.37
Магазин, кол. патронов30
Начальная скорость
пули, м/с
880
Прицельная дальность
стрельбы, м
1000
Темп стрельбы,
выстр/мин
700

И еще в 1989 году Варшавский институт приступил к модернизации 5,45-мм автоматов Калашникова под стандартный патрон 5,56х45 мм НАТО.

Было принято решение о переделке штатного оружия Войска Польского при минимальном внесении изменений в конструкцию автоматов Кbk wz. 88 «TANTAL».

Конструкторы постарались максимально точно выполнить это требование, а неизбежные изменения вносили, учитывая существующие технологии изготовления.

В результате уже в 1990 году оружейный завод Zaklady Metalowe Lucznik выпустил новый 5,56-мм автоматический карабин с обозначением Кbk wz. 90 «TANTAL» внешне не отличающийся от Кbk wz. 88 «TANTAL».

Использование штатного патрона НАТО обусловило следующие новшества в конструкции автомата: был перерассчитан под него ствол с измененным патронником и шагом нарезов; изменились размеры у чашечки затвора; были внесены изменения в прицел в соответствии с баллистикой 5,56-мм пули SS 109. Вся остальная конструкция автомата Кbk wz. 90 полностью соответствовала 5,45-мм автомату wz. 88.

Однако по многим параметрам новый 5,56-мм автоматический карабин Кbk wz. 90 «TANTAL» не подходил под стандарты НАТО и серийно он не выпускался.

Kbk wz 88 Tantal
с установленным подствольным гранатометом Kbkg wz. 1974 Pallad

weaponland.ru

Польские "родственники" автомата Калашникова » Военное обозрение

Как известно, хорошее оружие всегда имеет множество «клонов». Какие-то из них выпускаются по лицензии, какие-то просто внаглую копируются. Помимо этого, действительно хорошие образцы очень часто становятся основой для других моделей, которые представляют собой ответвления от основной ветки развития оружия и иногда получают такую популярность, что многие забывают, на основе какого оружия они были созданы. В пятой статье о родственниках автомата Калашникова попробуем проследить, что происходило с этим оружием на территории Польши, а также во что именно превратился автомат Калашникова в конце концов.

Началось все, как и со многими другими странами, с того что Польша стала одной из стран Варшавского договора, а это значило что главным патроном для армии Польши стал патрон 7,62х39. Так как достойного оружия у поляков под данный боеприпас не было, а быстро развернуть производство не представлялось возможным, то первое время, а именно с 1952 по 1958 год, автоматы Калашникова поставлял в Польшу Советский Союз. Так с 1952 год в Польшу поставлялся вариант оружия только с фиксированным прикладом под обозначением РМК, а после 1957 года была налажена поставка оружия со складывающимся прикладом PMKS. Только в 1958 году в Польше был налажен выпуск автомата Калашникова по лицензии, полученной от Советского Союза. Именно тогда и появились первые автоматы Калашникова польского производства.


Производством оружия занялся один из старейших оружейных заводов Lucznik в городе Радом, помимо этого был задействован и машиностроительный завод в Познани. Несмотря на то, что оружие абсолютно ничем не отличалось от тех образцов, которые поставлял Советский Союз, названия автоматов были заменены и надо сказать что новые имена были более точными и правильными. Так вариант с фиксированным прикладом получил имя Kbk-AK, соответственно оружие со складывающимся прикладом обозначалось как Kbk-AKS. На экспорт эти образцы оружия не поставлялись и использовались только внутри страны. Длина автомата с фиксированным прикладом составляет 870 миллиметров, длина оружия со складывающимся прикладом равна 878 и 645 миллиметров для разложенного и сложенного приклада соответственно. Вес оружия с фиксированным прикладом равняется 3,87 килограмм, для варианта автомата со складывающимся прикладом 3,82 килограмма.

Поляки довольно быстро сообразили, что за чудо попало им в руки в виде лицензии на производство и модернизацию автомата Калашникова. Помимо того, что это оружие было само по себе отличным, оно еще и представляла собой бесконечную базу для новых образцов автоматов. Но начать решили с малого – реализации в оружии возможности использовать надкалиберные гранаты. Так 1959 году оружейники Ходкевич и Двойяк представили свою модификацию автомата Калашникова, который умел достаточно неплохо «бросаться» гранатами. Оружие получило имя Kbkg wz. 60. Основное отличие этого автомата от копий советского заключалось в том, что в оружии появилась возможность отключить отвод пороховых газов из канала ствола, тем самым сделав оружие с ручной перезарядкой, что являлось основным моментов при использовании надкалиберных гранат. Оружие комплектовалось наствольным гранатометом LON-1. Оружие могло использовать практически весь спектр выстрелов от осколочных до дымовых, забрасывая из на расстояние от 100 до 200 метров, в зависимости от характеристик выстрела. Прицельные приспособления для ведения огня из оружия как из гранатомета представляли собой откидывающуюся планку со стеклянным уровнем. Примечательным моментом в это оружии является то, что для снижения отдачи при стрельбе из гранатомета на приклад одевается резиновый затыльник, который фиксируется при помощи кожаных ремней за два металлических крепления по обе стороны приклада. При ведении огня из оружия как из гранатомета используется отдельный магазин вместимостью в 10 холостых патронов. Помимо уменьшения вместимости магазина, он так же отличается от оригинального тем, что имеет вкладыш, который не позволяет зарядить в него боевые боеприпасы. Длина автомата равняется 1075 миллиметров, его вес равен 4,65 килограмма.


Несмотря на создание этого образца оружия, поляки не погнушались снова получить от Советского Союза лицензию на производство, на этот раз налаживалось производство польского АКМ. Оружие получило имена Kbk-AKM и Kbk-AKMS для автомата с фиксированным и складывающимся прикладом соответственно. Длина автомата с фиксированным прикладом составила 870 миллиметров, его вес равнялся 3,45 килограмма. Оружие же со складывающимся прикладом имело максимальную длину 878 миллиметров, а со сложенным прикладом его длина составляла 645 миллиметров. Вес автомата равнялся 3,42 килограмма.

Проект автомата с возможностью ведения огня надкалиберными гранатами также не стоял на месте. Так в 72 году появились более совершенные осколочные гранаты, в связи с чем были переработаны прицельные приспособления оружия. Автомат получил новое имя Kbkg wz. 60/72, но распространение так и не получил, так как на его место пришел подствольный сорокамиллиметровый гранатомет. Длина оружия осталась прежней и была равна 1075 миллиметрам, а вот вес увеличился до 4,85 килограмм. Питался автомат все из тех же магазинов вместимостью 30 и 10 патронов, а гранатами начал бросаться уже на дистанцию до 240 метров.

После перехода с патрона калибром 7,62 на патрон 5,45 Польша уже не получала от Советского Союза лицензии на производство АК74 и решила создать полностью свой автомат. Но вот насколько он полностью польский? Да его имя не содержит даже упоминание об автомате Калашникова, однако стоит только мельком глянуть на этот автомат и сразу становится понятно, что это самый настоящий АК, вернее его модификация. Речь идет об автомате Tantal. Несмотря на то, что оружие это нельзя назвать полностью польским, отрицать факт того, что поляки основательно с ним поработали нельзя и это, в основном, пошло на пользу автомату.

Работы над оружием под патрон 5,45х39 велись очень долго по любым меркам. Только в 1991 году на вооружение начал поступать wz.88 или просто Tantal. Долгий срок работы над оружием аргументирован тем, что в данной модели автомата пытались одновременно соединить и максимальную совместимость с предыдущими образцами, и замену боеприпаса, а также введение новых возможностей оружия. Работы по данному автомату начались еще в 1980 году, к 1985 году появился первый образец. Еще 6 лет потребовалось конструкторам на то, чтобы устранить все недостатки оружия, которые были выявлены в ходе испытаний.

Основой для оружия послужил АК74, однако поляки делали основной упор на то, что бы сделать оружие максимально взаимозаменяемое по деталям с АКМ. Этому в первую очередь было экономическое обоснование, так как АКМ уже производился на территории Польши, вернее его вариант в польском исполнении. Автомат Tantal появился благодаря Богдану Шпадерскому, который был руководителем этого проекта. Самой главной особенностью этого оружия является то, что оно имеет возможность ведения огня с отсечкой по три патрона. В АК-образном оружии это было на тот момент далеко не редкостью и многие конструкторы добавляли возможность отсечки при стрельбе в свое оружие. Из-за того, что оружие получило еще один режим огня, пришлось переделать элементы управления оружием. Так на месте привычного переключателя предохранителя-переводчика режимов огня остался только предохранитель. Возможность выбирать стрелять одиночными, по три патрона или очередью переназначили на другой элемент управления и даже на другую сторону оружия. Впрочем, расположение переключателя переводчика огня хоть и не совсем привычно, но вполне удобно для переключения большим пальцем правой руки. Для того чтобы оружие сохранило возможность ведения огня надкалиберными гранатами, оружие получило пламегаситель отличный от советского образца, однако это уже было не так актуально, так как к моменту принятия оружия на вооружение широко распространение получили подствольные гранатометы.

Интересно то, что к переходу на боеприпас 5,56 с 5,45 в Польше начали готовиться еще в 1989 году, именно тогда начались работы по адаптации автомата Tantal под новый боеприпас. В результате этого новый образец был уже готов к производству 1990, однако из-за того что все равно не подходил под требования стандарта НАТО так и не покинул стен завода, оставшись только опытным оружием.

Последний из польских автоматов Калашникова под патрон 5,45х39 имел длину с разложенным прикладом 943 миллиметра, со сложенным – 748 миллиметров. Длина ствола оружия составляла 423 миллиметра, а вес автомата равнялся 3,37 килограмма. Отличался данный образец и темпом ведения огня, который вырос до 700 выстрелов в минуту.

Так как Польша «пролетела» с созданием оружия под патрон 5,56, то еще некоторое время использовался боеприпас 5,45х39. В то же время одного полноразмерного автомата Tantal было явно недостаточно для вооружения армии, потому было решено завершить работы по созданию еще одного образца, представляющего собой укороченную версию автомата Tantal, под именем Onyks. Так же как и все остальные подобные образцы, данный автомат предназначен в первую очередь для вооружения экипажей боевых машин, воздушно-десантных войск, спецподразделений, полиции и так далее. Одним сокращением длины ствола на этот раз не обошлось, и пришлось уменьшать всю конструкцию, буквально по миллиметрам, ради общего результата. Интересным моментом является то, что в оружии пламегаситель позволяет использовать так называемые винтовочные гранаты, и что более интересно, в этом образце сохранили возможность ведения огня с отсечкой по 3 патрона, хотя, на мой взгляд, в этом образце это уже точно лишняя функция.

Прицельные приспособления автомата состоят из целика и мушки, причем целик выполнен перекидным и рассчитан на дистанции ведения огня 100, 200 и 400 метров. Элементы управления расположены практически так же, как в автомате Tantal.

Точно так же как и Tantal Onyks пытались адаптировать под патрон 5,56, и вполне удачно, тем не менее, сам автомат не соответствовал требованиям НАТО, потому, он, так же как и Tantal в варианте под патроны 5,56, остался только опытным и не производился серийно. Массовое же производство Onyks было налажено только в 1993 году, а вскоре появился новый образец оружия.

Масса автомата Onyks составляет 2,9 килограмма. Длина его ствола равна всего 207 миллиметрам, общая длина с разложенным прикладом 720 миллиметров, со сложенным 519 миллиметров. Скорострельность равняется 700 выстрелам в минуту.

Несмотря на то, что войти в состав НАТО Польше с малыми затратами не удалось, никто не отказался от этой идеи и 1994 году началась уже более глубока модернизация автомата Tantal под новый патрон и требования НАТО. В результате этой модернизации было произведено целых 4 варианта оружия под именем Beryl, но естественно, что появились они не одновременно. Модернизация была проведена относительно быстро, и уже в 1996 году оружие было полностью готово. Несмотря на то, что внешне автомат Beryl имеет очень много отличий от Tantal он ничем от него принципиально не отличается, но, естественно, что пересчитана автоматика и заменены все элементы, касающиеся смены боеприпаса с 5,45 на 5,56. Так как Tantal некогда был создан на базе автомата Калашникова, то и Beryl можно считать продолжением развития этого оружия, но уже в польском варианте.

Первыми вариантами автомата стали Beryl и Mini-Beryl. Отличались они друг от друга длиной ствола и сокращением длины ствольной коробки, а также расположением прицельных приспособлений. Так длина автомата Beryl с разложенным прикладом составляла 943 миллиметра, со сложенным 742 миллиметра. Длина ствола оружия равняется 457 миллиметров, а вес 3,36 килограмм без патронов. Питается автомат из отъемных коробчатых магазинов вместимостью 30 патронов. Скорострельность составляет 700 выстрелов в минуту. Вариант оружия Mini-Beryl имеет общую длину с разложенным прикладом 730 миллиметров, со сложенным 525 миллиметров. Длина ствола оружия равна 235 миллиметрам, а вес автомата без боеприпасов составляет 3 килограмма. Питается из магазинов вместимостью 20 или 30 патронов. Скорострельность равна 700 выстрелам в минуту. Разница в длинах стволов автоматов существенно сказалась на скорости пули. Так в варианте оружия Beryl она составляет 920 метров в секунду, в варианте Mini-Beryl она равна 770 метров в секунду. При не самых малых габаритах автомата с приставкой Mini и его весе он серьезно уступает старшему собрату.

После успешно пройденных испытаний и исправления небольших нюансов в оружии, автоматы Beryl и Mini-Beryl были приняты на вооружение, произошло это в 1998 году. Так же как и в автомате Tantal, роль переключателя предохранителя выполняет рычаг, установленный с правой стороны оружия, переводчик режимов огня располагается слева над пистолетной рукояткой и имеет три положения: «Автоматический огонь», «Огонь с отсечкой по 3 патрона» и «Одиночный огонь». Была изменена ствольная коробка оружия, крышка которой стала предусматривать возможность установки быстросъемных планок крепления типа «пикатинни» для использования различных дополнительных прицельных приспособлений. Оружие получило пластиковое цевье, на которое прямо поверх можно установить дополнительно три планки крепления, для дополнительной рукояти лазерного целеуказателя, фонарика и так далее. Складывающийся приклад оружия очень сильно напоминает такую же деталь бельгийского автомата FNC. Помимо этого оружие может комплектоваться складывающимися съемными сошками, которые просто одеваются на ствол автомата при стрельбе из положения лежа, что существенно влияет на кучность стрельбы, однако на подготовку оружия уходит больше времени. Так же интересно то, что для данного автомата был предусмотрен штык-нож.
Помимо двух вариантов автомата, описанных выше, имеется еще и третий, который занимает промежуточное положение между двумя крайностями. Речь идет о варианте под именем Beryl Commando. Его длина с разложенным прикладом составляет 895 миллиметров, со сложенным 690, при длине ствола 357 миллиметров. Вес автомата без патронов равен 3,2 килограмма. Начальная скорость пули равна 870 метрам в секунду. Также имеется и гражданский вариант оружия под именем Beryl IPSC. Выполнен он полностью по аналогии с полноценным Beryl, но лишен возможности ведения огня с отсечкой по три патрона, а также автоматического огня, по всем остальным параметрам он полностью повторяет своего боевого прародителя, разве что чуть потяжелее – 3,5 килограмма.

Но после налаживания производства оружие не перестало развиваться. Так опираясь на отзывы тех, кто участвовал в операциях в Косово, Афганистане и Ираке, было предложено кое-что изменить в оружии. Изменения были не самыми значительными, но все же имели определенную пользу. Так, к примеру, у оружия появился приклад, который регулировался по своей длине, правда имел он всего три положения, что, впрочем, легко исправлялось умелыми руками и дрелью. Помимо приклада было предложено использовать прозрачные магазины для контроля количеств оставшихся патронов, а также оснастить оружие складывающейся мушкой, что было и сделано во всех вариантах оружия кроме модели Beryl-Mini.

Но и на этом развитие оружие не остановилось. В 2007 году были предложены варианты с телескопическим прикладом, аналогичным таковому на М4. Помимо приклада оружие также получило новый прозрачный магазин более прочной конструкции, а также цевье, выполненное на этот раз уже со встроенными планками крепления типа «пикатинни». Интересным моментом является то, что в комплекте оружия теперь присутствует дополнительная рукоять, устанавливающаяся за нижнюю планку крепления. Так оружие приняло черты которые совмещали в себе и характерные особенности АК и особенности М4.

Но и на этом не закончилась история автомата Калашникова в Польше. Будучи очень сильно видоизмененным в варианте Beryl он еще больше изменился в новом оружии – автомате Jantar. Новый автомат появился в рамках эксперимента, целью которого было создание оружия в компоновке буллпап и рассмотрение возможности повсеместного использования такого автомата. Разрабатывался Jantar на базе Beryl, причем особое внимание уделялось тому, чтобы оружие было максимально совместимо со старым автоматом. Руководил разработкой Михаил Бинек.

Первый вариант оружия появился в 2002 году, и представлял из себя еще далеко незавершенный образец, который все же мог стрелять и в нем были заложены основные характеристики нового оружия. Обозначен этот образец был как BIN. Оружие было весьма специфическим, в основном из-за своего внешнего вида, но придираться к первому стреляющему образцу не стоит. Автомат показал себя как намного превосходящий по кучности, нежели Beryl, при этом отдельно отмечались более компактные размеры, хотя конструктор и сделал оружие несколько длиннее, чтобы уменьшить количество негативных отзывов по поводу неудобства перезарядки, близкого выброса гильзы возле лица стрелка и так далее. Несмотря на старания конструктора отрицательные отзывы присутствовали все равно, касались они неудобного расположения переключателя предохранителя/переводчика огня, балансировки оружия и так далее, короче говоря, недостатки были отмечены практически те же что и у всех автоматов компоновки буллпап. Но оружие получило «добро» на дальнейшую разработку, результат которой не заставил себя долго ждать.

В 2005 году появился первый Jantar, оружие имело длину 743 миллиметра при длине ствола 457 миллиметров. Вес его составлял 3,8 килограмма. Питался автомат из отъемных магазинов вместимостью 30 патронов 5,56х45. Скорость пули составляла 920 метров в секунду, скорострельность 700 выстрелов в минуту. Оружию так и не удалось избавится от своего основного недостатка, заключающегося в не самом удобном расположении элементов управления, но на этот раз их хотя бы сделали аналогичным автомату Beryl. Так с правой стороны автомата располагался крупный переключатель предохранителя, а с левой переводчик режимов огня, которых, так же как и в автомате Beryl, было три: «Автоматический огонь», «Огонь с отсечкой по 3 патрона», «Одиночный огонь». Интересно то, что автомат не имел своих прицельных приспособлений, вместо них сверху оружия была установлена планка крепления типа «пикатинни», на которую и крепились прицельные приспособления.

Сам проект данного автомата не рассматривался как проект по замене автомата Beryl или проект по созданию нового дополнительного оружия, это был только эксперимент, чтобы руками пощупать преимущества и недостатки автомата в компоновке буллпап на всех этапах производства, а после и как результат этого производства. Другими словами, основной целью этого оружия было показать основные преимущества автоматов компоновки буллпап, выявить их недостатки, а также дать конструкторам опыт в проектировании такого оружия. Короче, не стал автомат на вооружение армии.

Вот такие вот интересные образцы, созданные на базе автомата Калашникова, были разработаны в Польше. Это оружие, по сути, представляет собой отдельную ветвь развития АК, потому лично мне эти автоматы наиболее интересны, так как можно увидеть как на тот или иной вопрос смотрели другие конструкторы. Ну а насколько какая-то модель лучше или хуже, соответствующей ей по времени модели АК, каждый сравнит для себя отдельно.

topwar.ru

Автомат Kbk wz 88 Tantal / Kbk wz 90 Tantal (Польша)


Kbk wz 88 Tantal

В 1991 году на вооружение воздушно-десантных войск и спецподразделений Войска Польского поступил один из наиболее оригинальных вариантов 5,45-мм автомата Калашникова - Кbk wz. 88 «TANTAL».

Первые работы в Польше над малоимпульсным стрелковым оружием были начаты в Центре исследований и развития в г. Радоме еще в 1980 году.


Kbk wz 88 Tantal
приклад сложен

К концу 1985 года появился первый опытный образец 5,45-мм автомата wz. 81, созданный коллективом оружейников под руководством Богдана Шпадерского на базе советского АК-74. Причем разработчики старались максимально использовать части и узлы от советского автомата АКМ.

В 1986 году была представлена первая партия автоматов для проведения полигонных испытаний.

До конца 1987 года автомат перепроектировали, усовершенствовав некоторые узлы и детали; в частности, применили взаимозаменяемую с АК-74 затворную раму, затвор и магазины, доработали ограничитель длины очереди и т. п.


Kbk wz 88 Tantal

В январе 1988 года прошли расширенные войсковые испытания модернизированных опытных образцов автоматов, а в 1989-м по их результатам было выдано заключение о соответствии нового 5,45-мм автомата, требуемым тактико-техническим характеристикам, и утверждена документация на производство установочной партии, которую изготовили в том же году.

В 1990 году автомат передали для эксплуатационных испытаний, а уже в следующем году он поступил на вооружение Войска Польского под названием «5,45 mm karabinek wz. 88» (5,45-мм автомат образца 1988 года). Его производство освоил оружейный завод Zaklady Metalowe Lucznik в городе Радом.

При создании автомата Kbk wz 88 Tantal конструкторы-оружейники из Варшавского военного института техники и вооружения под руководством Богдана Шпадерского провели глубокую модернизацию АК-74.

В отличие от советского образца ударно-спусковой механизм польского автомата допускает не только стрельбу одиночным и автоматическим огнем, но и ведение огня фиксированными очередями по три выстрела. Для этого в спусковой механизм был введен специальный рычаг с храповым приспособлением.

Соответственные изменения были внесены и в конструкцию флажкового предохранителя-переводчика. Размещенный с правой стороны ствольной коробки, он имеет только две фиксированные позиции: «предохранитель» и «одиночный огонь».

Основной же орган управления видами огня, дублирующий флажок переводчика-предохранителя, перенесен на левую сторону ствольной коробки – непосредственно над спусковой скобой. Он имеет три положения: «автоматический огонь», «фиксированная очередь по три выстрела» и «одиночный огонь».

Газовая трубка выполнена отдельно от ствольной накладки.

Ствол выполнен с использованием технологии холодной ковки и имеет хромированный канал.

Кроме того новшеством в этом автомате явился многофункциональный удлиненный двухкамерный дульный тормоз-компенсатор, который выполняет не только роль пламегасителя, но еще и позволяет вести стрельбу винтовочными гранатами, хотя на автомате Kbk wz 88 Tantal возможна установка и 40-мм подствольного гранатомета Kbk-g wz. 1974 «PALLAD».


Kbk wz 88 Tantal
основные узлы и механизмы

Питание осуществляется из стандартных пластмассовых магазинов емкостью на 30 патронов от АК-74.

В автомате используются механические прицельные приспособления, состоящие из секторного прицела, рассчитанного на дальность стрельбы до 1000 м, и мушки. Кроме этого на левой стороне ствольной коробки мог монтироваться стандартный унифицированный узел крепления (планка) для установки оптических и ночных прицелов.

Цевье и ствольная накладка крепятся съемной передней обоймой. Причем цевье и ствольная накладка изготовлены из литой ударопрочной пластмассы.

Складной металлический приклад аналогичен конструкции приклада у восточногерманского автомата Калашникова MPiKMS-72. В походном положении он также откидывается вправо вдоль ствольной коробки.

В комплект автомата «TANTAL» входят легкие съемные штампованные сошки, которые в походном положении носят в кармане подсумка. Они устанавливаются на ствол впереди газоотводного узла и используются для стабилизации оружия при стрельбе непрерывным огнем.


Kbk wz 88 Tantal
на сошках

Использование в автомате «TANTAL» нового 5,45-мм патрона с более настильной траекторией позволило увеличить дальность прямого выстрела по ростовой фигуре с 525 (у АКМ) до 625 м. Дальность эффективной стрельбы по наземным целям из автомата возросла до 500 м; по самолетам, вертолетам и парашютистам - до 500 м. Однако в автомате «TANTAL» по сравнению с АКМ из-за уменьшения калибра сократилась и дальность убойного действия пули - с 1500 до 1350 м.

После распада Организации Варшавского Договора польские вооруженные силы готовились вступить в Североатлантический блок.

Калибр, мм5.45x39
Длина, мм
- приклад разложен
- приклад сложен

943
748
Длина ствола, мм423
Вес, кг3.37
Магазин, кол. патронов30
Начальная скорость
пули, м/с
880
Прицельная дальность
стрельбы, м
1000
Темп стрельбы,
выстр/мин
700

И еще в 1989 году Варшавский институт приступил к модернизации 5,45-мм автоматов Калашникова под стандартный патрон 5,56х45 мм НАТО.

Было принято решение о переделке штатного оружия Войска Польского при минимальном внесении изменений в конструкцию автоматов Кbk wz. 88 «TANTAL».

Конструкторы постарались максимально точно выполнить это требование, а неизбежные изменения вносили, учитывая существующие технологии изготовления.

В результате уже в 1990 году оружейный завод Zaklady Metalowe Lucznik выпустил новый 5,56-мм автоматический карабин с обозначением Кbk wz. 90 «TANTAL» внешне не отличающийся от Кbk wz. 88 «TANTAL».

Использование штатного патрона НАТО обусловило следующие новшества в конструкции автомата: был перерассчитан под него ствол с измененным патронником и шагом нарезов; изменились размеры у чашечки затвора; были внесены изменения в прицел в соответствии с баллистикой 5,56-мм пули SS 109. Вся остальная конструкция автомата Кbk wz. 90 полностью соответствовала 5,45-мм автомату wz. 88.

Однако по многим параметрам новый 5,56-мм автоматический карабин Кbk wz. 90 «TANTAL» не подходил под стандарты НАТО и серийно он не выпускался.


Kbk wz 88 Tantal
с установленным подствольным гранатометом Kbkg wz. 1974 Pallad

shooting-iron.ru

Новый польский автомат GROT » Военное обозрение

В конце прошлого года совершенно незаметно прошла новость о том, что польская армия приняла на вооружение новый автомат GROT. Данная новость интересна сразу по нескольким причинам. Во-первых, данное оружие полностью соответствует самым мельчайшим и не всегда разумным стандартам НАТО. Во-вторых, данная разработка это полностью плод трудов польских конструкторов, что уже вызывает интерес. В третьих этот автомат, в полном смысле слова модульный, и при этом даже работает.
Автомат GROT, несмотря на то, что о нем все пишут, как об оружии совершенно новом, таковым является с некоторой оговоркой. Дело в том, что это оружие ранее планировалось назвать Radon, в продолжение традиции давать польскому оружию обозначение названиями химических элементов и минералов. Объясняют такое переименование только маркетингом – короткое обозначение, благозвучное, используются только те буквы, которые есть в латинском алфавите. Обозначило себя это оружие еще в 2014 году, когда было представлено как еще опытный образец, не готовый к серийному производству с именем MSBS-5,56. Работы над данным проектом были начаты еще в 2007 году, целью, как несложно догадаться, было создание автомата соответствующего стандартам НАТО и уход от оружия на базе автомата Калашникова.

Можно легко выстроить цепочку, которая покажет, сколько времени потребовалось польским конструкторам для создания автомата своей собственной разработки. С 2007 по 2014 год конструкторы работали над созданием нового оружия, при этом первый, еще совершенно «сырой», вариант автомата был собран уже в 2010. Время с 2014 до конца 2017 было потрачено для доведения оружия до приемлемых показателей и подготовке производства, для массового выпуска этого оружия.

Если быть объективным, то больше десяти лет, потраченных на создание нового автомата, это не так много, с учетом, что оружие уже полным ходом производится и, после удовлетворения внутренних нужд, будет поставляться на экспорт. Разумеется, для таких работ нужна либо хорошая база в виде своих собственных специалистов, либо приглашенных из-за рубежа. Поляки обошлись своими силами, по крайней мере, об этом так говорят, и нет оснований им не верить. Говорить о том, что новое оружие действительно полностью польское, позволяет труд конструкторов, который был проделан ранее. И хотя работы в основном проводились в рамках модернизации автомат Калашникова, сложно отрицать тот факт, что определенный опыт был наработан и его вполне успешно применили при проектировании автомата GROT. Вполне логично попробовать кратко познакомиться со всей цепочкой работ польских конструкторов, перед тем, как знакомится с новым оружием.

Польские автоматы на базе АК

Как уже было сказано выше, предыдущие конструкции польских автоматов базировались на автомате Калашникова, и если первые АК и АКМ производились фактически без значительных изменений в конструкции, то с переходом на малоимпульсный патрон ситуация несколько изменилась и в конструкцию советского оружия польские оружейники начали внедрять свои разработки.

Автомат wz.88 Tantal и wz.89 Onyks

Работы над собственным оружием под малоимпульсный патрон 5,45х39 в Польше начались в 1980 году, а основой для нового оружия стал автомат АК-74. В польских источниках указывается, что данная разработка полностью польская, за авторством конструктора Богдана Шпадерского и других польских оружейников. Обычно отмечают, что оружейники старались сделать максимально близкое по конструкции оружие с взаимозаменяемыми узлами с автоматом Калашникова.

Если работы действительно велись «с нуля», то абсолютно непонятно с какой целью, если результатом работ должен был стать все тот же автомат Калашникова. Но нельзя не заметить, что изменения присутствуют и заключаются они не только в нескольких миллиметрах различий между отдельными деталями.

Главные изменения, которые были внесены польскими оружейниками в конструкцию АК, касаются ударно-спускового механизма. Оружие научили стрелять с отсечкой по три патрона. Возможность ведения огня с отсечкой часто подвергается критике, так как уже после первых стрельб любой человек умеет вести огонь по 2-3 патрона и такое умение сродни умению ездить на велосипеде – не забывается. Действительно полезная реализация такой возможности осуществляется в системах подобных автомату Никонова, что тоже спорное преимущество в совокупности с усложнением всей конструкции в целом. Тем не менее, польские конструкторы добавили новый режим ведения огня и получили, в результате, сразу несколько проблем.


Главной проблемой стало доведение оружия до приемлемых показателей по ресурсу и надежности. Так, оружие было уже готово в 1988 году, однако на вооружение его смогли принять только в 1991. Причиной такой задержки, помимо финансовых, стала не самая высокая надежность ударно-спускового механизма. Конечно, все проблемы в итоге были устранены, но на это было потрачено время.

Помимо доведения конструкции УСМ до приемлемых показателей, конструкторы столкнулись с еще одной проблемой, а именно реализацией управления режимами работы оружия. Перегружать стандартный переключатель автомата Калашникова еще одним положением было бы странно, поэтому польские оружейники добавили еще один переключатель, который многие часто путают с продублированным с левой стороны переключателем от АК. В результате переключатель с правой стороны оружия стал управлять только предохранителем и имел два положения, а небольшой переключатель над пистолетной рукоятью с левой стороны переключал режимы огня и, соответственно, имел три положения.

Вес нового оружия составлял 3,37 килограмма без патронов. Длина равнялась 943 миллиметрам с разложенным прикладом и 748 миллиметрам со сложенным. Был увеличен темп огня до 700 выстрелов в минуту.

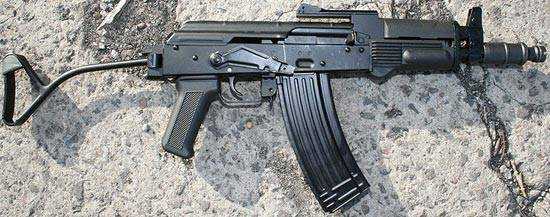

На базе автомата wz.88 был разработан автомат с более коротким стволом, аналог нашей «Ксюши». Предназначалось данное оружие для вооружение экипажей бронетехники, водителей и так далее. Обозначение этот автомат получил wz.89. Оружие получилось массой 2,9 килограмма без патронов. Длиной 720 и 519 миллиметров с разложенным и сложенным прикладом, при этом длина ствола составляла 207 миллиметров.

Об этом оружии есть один интересный факт. Еще в конце 1989 года были начаты работы по адаптации этих автоматов под патрон 5,56х45 и эти работы были даже завершены. В результате были получены автоматы wz.90 Tantal и wz.91 Onyks, однако оружие для собственных нужд не производилось. Видимо, переход на новый боеприпас посчитали непозволительной роскошью на тот момент.

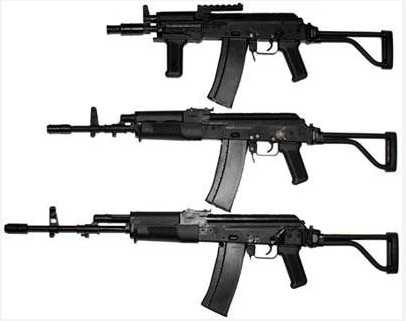

Автоматы wz.96 Beryl

Очевидно, что переход армии Польши на новый боеприпас 5,56х45 был неизбежен и в скором времени он действительно состоялся. В 1994 году были начаты работы по усовершенствованию конструкции автоматов Tantal и Onyks. С учетом того, что оба автомата уже были пересчитаны под патрон стандарта НАТО, то никаких сложных работ произведено не было, конструкторы изменили приклад оружия, а также добавили планку крепления на крышку ствольной коробки. В последующем автомат продолжил обрастать дополнительными планками крепления, изменялся приклад, но от этого не переставал оставаться, по сути, автоматом Калашникова с возможностью ведения огня с отсечкой по три патрона.

Уже в 1996 году новое оружие было принято на вооружение и начало вытеснять автоматы под патрон 5,45х39. До прошлого года данный автомат был основным для армии Польши, хотя страна и закупала зарубежный образцы, такие как G36 и HK416.

Всего существует 4 варианта автомата wz.96. Первый с обозначением Beryl c длиной ствола 457 миллиметров. Beryl Commando со стволом длиной 357 миллиметров. И Mini-Beryl с длиной ствола 235 миллиметров. Помимо этого существует также спортивный карабин Beryl IPSC, который отличается от Beryl только отсутствием ведения автоматического огня и мелкими деталями, в виде крепления прицельных приспособлений и прочего.

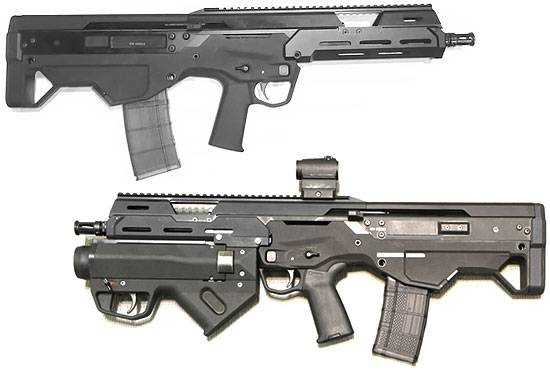

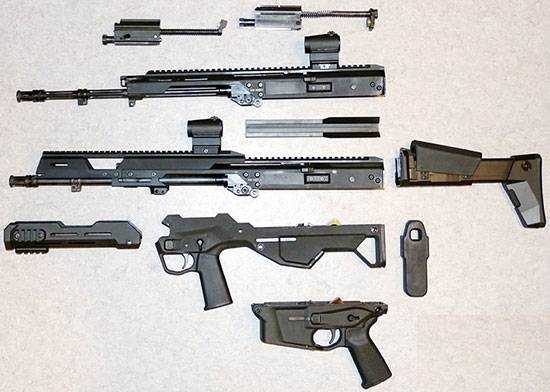

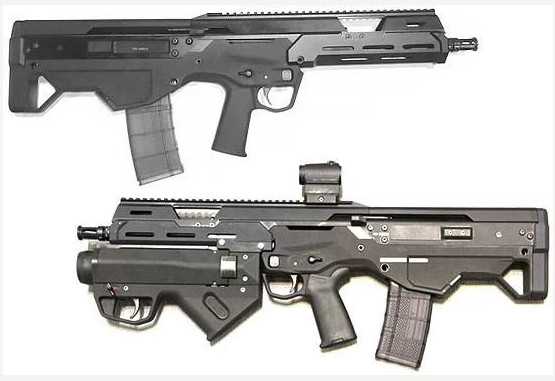

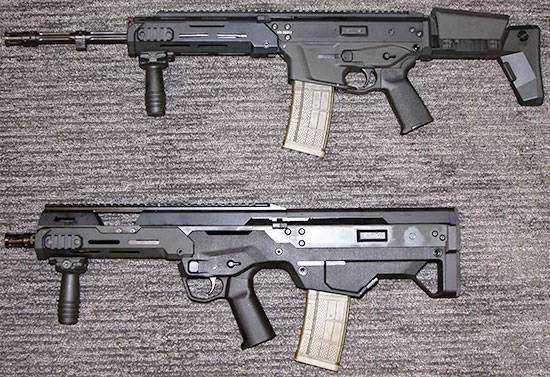

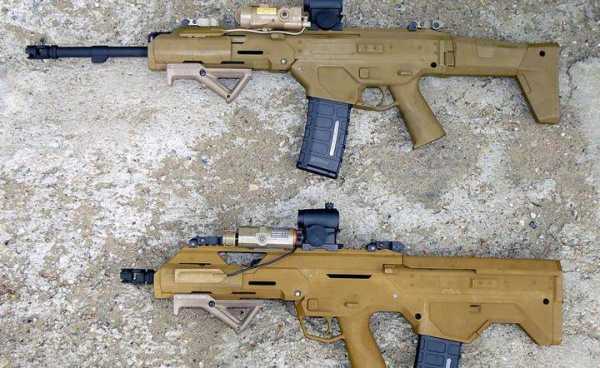

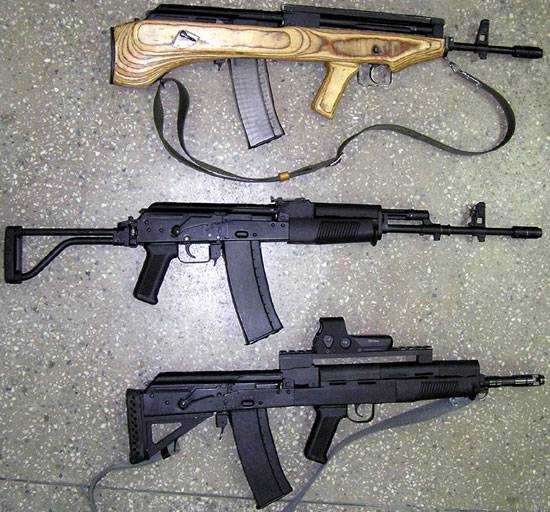

Автомат wz.2005 Jantar

В 2002 году по собственной инициативе польский конструктор Михаил Бинек продемонстрировал результат своей работы, а именно автомат в компоновке буллпап. Как не сложно догадаться, оружие базировалось на автомате Beryl, что, возможно, и дало движение проекту, который перерос в полноценный законченный образец с обозначением wz.2005.

Так как автомат Beryl базировался на автомате Tantal, который, в свою очередь, был построен на базе АК-74, то Jantar есть не что иное, как автомат Калашникова в компоновке буллпап, у которого есть режим огня с отсечкой по три патрона.

Как и у большинства моделей оружия, созданных в попытке изменить компоновку АК, у автомата wz.2005 есть ряд недостатков, с которыми трудно смириться. Помимо близкого расположения окна для выброса стреляных гильз к лицу стрелка и ручки взведения затвора, поймать которую передними зубами при стрельбе с левого плеча есть все шансы, расположение переключателя предохранителя явно неудобно. Помимо этого, с другой стороны оружия расположен еще и небольшой переключатель режимов огня, при этом с обоими элементами приходится взаимодействовать разными руками.

Совокупность всех этих недостатков стала причиной того, что оружие не приняли на вооружение. Однако преимущества компоновки буллпап оценили, и в последующем опыт создания такого оружия был применен в проекте MSBS-5,56, который перерос в автомат GROT.

Общая концепция автомата GROT

Не секрет, что Польша всеми силами старается откреститься от всего советского, потому отказ от оружия, пусть и собственной переработки, но на основе советского автомата Калашникова, был только вопросом времени. В связи с этим был поставлен вопрос о том, каким именно будет новый польский автомат. Само собой, что новое оружие должно было соответствовать всем стандартам НАТО и при этом иметь базу для дальнейшей максимально дешевой модернизации, но были важны детали, которые бы стали определяющими в дальнейшем развитии польского оружия в армии.

С учетом опыта эксплуатации зарубежных автоматов, а также собственных разработок, выбор был сделан в пользу модульной системы, причем модульность не ограничивалась только возможностью быстрой смены ствола оружия, модульность должна была быть действительно полной.

В первую очередь, конструкция должна была предусматривать возможность не только сборки автомата с нужной длиной ствола, а создание комплекса, на базе которого можно было бы собрать и автомат, и самозарядную винтовку, и ручной пулемет с максимально возможным использованием общих узлов и деталей. Такое решение значительно бы удешевило перевооружение, а также позволило бы решить проблему ремонта оружия и обучения личного состава.

Помимо этого, ранее автомат Jantar показал свое явное преимущество перед версиями автоматов с укороченным стволом, так как при компоновке буллпап сохраняется полноценная длина ствола. Это стало причиной еще одного требования к новому автомату, который должен был быть разработан в двух разных компоновках, обратно же с максимально возможным количеством общих деталей.

Другими словами, перед оружейниками стояла задача создать конструктор, из которого уже можно было «лепить» все что угодно, и нужно заметить, что польские оружейники справились, хоть и не без спорных моментов.

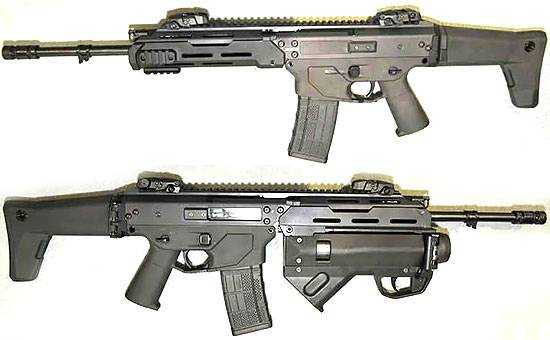

Внешний вид и эргономика автомата GROT

Если сравнивать данный автомат по его внешнему виду с другими современными разработками, то можно уверенно говорить, что оружие выполнено на достойном уровне. Хотя красота это понятие субъективное, но видели мы действительно странные конструкции, на фоне которых GROT вообще смотрится красавцем.

Очевидно, что немалое внимание было уделено эргономике и удобству обращения с оружием. Конструкторы отказались от возможности ведения огня с отсечкой по три патрона, что позволило совместить и переключатель предохранителя и переводчик режимов огня в одной детали, которую расположили над пистолетной рукоятью под большой палец удерживающей руки и продублировали с другой стороны. Кнопка извлечения магазина расположена перед предохранительной скобой, достаточно крупная и удобная для нажатия указательным пальцем удерживающей оружие руки.

Интересным образом реализовано отключение затворной задержки, которая также присутствует у автомата GROT. Так как при любой компоновке магазин нужно менять вручную, соответственно рука окажется рядом с приемником магазина, конструкторы решили вынести кнопку выключения затворной задержки сразу за шахтой магазина, что кажется достаточно разумным решением.

По обе стороны оружия вынесены ручки для взведения затвора, которые остаются при стрельбе неподвижными, не обошли вниманием и возможность выбора стороны для выброса стреляных гильз, правда, решение не самое красивое, зато самое дешевое. Выбор стороны осуществляется путем переворота личинки затвора, для чего, естественно, оружие нужно разобрать. Неиспользуемое окно для выброса стреляных гильз закрывается крышкой.

Конструкция и характеристики автомата GROT

Основой для нового автомата стала автоматика с коротким ходом поршня и запиранием канала ствола при повороте затвора на 7 упоров. Таки польским конструкторам удалось отойти в сторону от АК, но недалеко.

Верхняя часть ствольной коробки автомата изготавливается из алюминиевого сплава, в ней расположен ствол и затворная группа. Ствольная коробка и для классической компоновки, и для компоновки буллпап одинаковая, последняя отличается только дополнительной планкой крепления над стволом. А вот нижние части ствольной коробки для разных компоновок отличаются. В них расположен спусковой механизм. Нижняя часть ствольной коробки, цевье и приклад выполнены из пластика.

Несмотря на то, что в автомате GROT достаточно много деталей, которые должны сделать его легким, рекордсменом по низкому весу он не является. В классической компоновке оружие весит 3,65 килограмма без патронов. В компоновке буллпап вес автомата равен 3,55 килограмма. Длина автомата в классической компоновке с разложенным прикладом составляетс 900 миллиметров, со сложенным прикладом – 670 миллиметров. Те же 670 миллиметров являются длиной оружия в компоновке буллпап. В обоих случаях длина ствола равна 406 миллиметрам.

Итог

Как ни крути, а польским конструкторам действительно удалось создать оружие современное и достаточно удобное. Лично мне очень понравилось решение с отказом от версии автомата с укороченным стволом в пользу компоновки буллпап. Продуманное расположение элементов управления также явление не самое частое, хотя, казалось бы, именно с этого и нужно начинать, при создании нового оружия.

Так как автомат только поступил на вооружение остаются открытыми вопросы надежности, особенно в условиях эксплуатации отличных от польского климата. Так как оружие, перед принятием на вооружение, «доводили» 4 года, то вероятно, что те недостатки, с которыми можно было столкнуться в местных условиях, были устранены. Как себя покажет автомат при высоких температурах эксплуатации, под длительным воздействием прямых солнечных лучей или же при максимально низких температурах – неизвестно. С учетом того, что Польша часто участвует в различных операциях в составе НАТО, можно ждать отзывы уже в ближайшее время, в том числе и сравнения оружия с другими зарубежными образцами.

topwar.ru

Автомат Kbk wz 88 Tantal / Kbk wz 90 Tantal - Польша - Автоматы - Каталог статей

Автомат Kbk wz 88 Tantal / Kbk wz 90 Tantal

Kbk wz 88 Tantal

Kbk wz 88 Tantal с установленным подствольным гранатометом Kbkg wz. 1974 Pallad

Kbk wz 88 Tantal приклад сложен

Kbk wz 88 Tantal

Kbk wz 88 Tantal на сошках

Kbk wz 88 Tantal основные узлы и механизмы

Калибр, мм    5.45x39
Длина, мм
приклад разложен943
приклад сложен   748
Длина ствола, мм    423
Вес, кг    3.37
Магазин, кол. патронов    30
Начальная скорость пули, м/с    880
Прицельная дальность стрельбы, м    1000
Темп стрельбы, выстр/мин    700

В 1991 году на вооружение воздушно-десантных войск и спецподразделений Войска Польского поступил один из наиболее оригинальных вариантов 5,45-мм автомата Калашникова - Кbk wz. 88 «TANTAL».Первые работы в Польше над малоимпульсным стрелковым оружием были начаты в Центре исследований и развития в г. Радоме еще в 1980 году.К концу 1985 года появился первый опытный образец 5,45-мм автомата wz. 81, созданный коллективом оружейников под руководством Богдана Шпадерского на базе советского АК-74. Причем разработчики старались максимально использовать части и узлы от советского автомата АКМ.В 1986 году была представлена первая партия автоматов для проведения полигонных испытаний.До конца 1987 года автомат перепроектировали, усовершенствовав некоторые узлы и детали; в частности, применили взаимозаменяемую с АК-74 затворную раму, затвор и магазины, доработали ограничитель длины очереди и т. п.В январе 1988 года прошли расширенные войсковые испытания модернизированных опытных образцов автоматов, а в 1989-м по их результатам было выдано заключение о соответствии нового 5,45-мм автомата, требуемым тактико-техническим характеристикам, и утверждена документация на производство установочной партии, которую изготовили в том же году.В 1990 году автомат передали для эксплуатационных испытаний, а уже в следующем году он поступил на вооружение Войска Польского под названием «5,45 mm karabinek wz. 88» (5,45-мм автомат образца 1988 года). Его производство освоил оружейный завод Zaklady Metalowe Lucznik в городе Радом.При создании автомата Kbk wz 88 Tantal конструкторы-оружейники из Варшавского военного института техники и вооружения под руководством Богдана Шпадерского провели глубокую модернизацию АК-74.В отличие от советского образца ударно-спусковой механизм польского автомата допускает не только стрельбу одиночным и автоматическим огнем, но и ведение огня фиксированными очередями по три выстрела. Для этого в спусковой механизм был введен специальный рычаг с храповым приспособлением.Соответственные изменения были внесены и в конструкцию флажкового предохранителя-переводчика. Размещенный с правой стороны ствольной коробки, он имеет только две фиксированные позиции: «предохранитель» и «одиночный огонь».Основной же орган управления видами огня, дублирующий флажок переводчика-предохранителя, перенесен на левую сторону ствольной коробки – непосредственно над спусковой скобой. Он имеет три положения: «автоматический огонь», «фиксированная очередь по три выстрела» и «одиночный огонь».Газовая трубка выполнена отдельно от ствольной накладки.Ствол выполнен с использованием технологии холодной ковки и имеет хромированный канал.Кроме того новшеством в этом автомате явился многофункциональный удлиненный двухкамерный дульный тормоз-компенсатор, который выполняет не только роль пламегасителя, но еще и позволяет вести стрельбу винтовочными гранатами, хотя на автомате Kbk wz 88 Tantal возможна установка и 40-мм подствольного гранатомета Kbk-g wz. 1974 «PALLAD».Питание осуществляется из стандартных пластмассовых магазинов емкостью на 30 патронов от АК-74.В автомате используются механические прицельные приспособления, состоящие из секторного прицела, рассчитанного на дальность стрельбы до 1000 м, и мушки. Кроме этого на левой стороне ствольной коробки мог монтироваться стандартный унифицированный узел крепления (планка) для установки оптических и ночных прицелов.Цевье и ствольная накладка крепятся съемной передней обоймой. Причем цевье и ствольная накладка изготовлены из литой ударопрочной пластмассы.Складной металлический приклад аналогичен конструкции приклада у восточногерманского автомата Калашникова MPiKMS-72. В походном положении он также откидывается вправо вдоль ствольной коробки.В комплект автомата «TANTAL» входят легкие съемные штампованные сошки, которые в походном положении носят в кармане подсумка. Они устанавливаются на ствол впереди газоотводного узла и используются для стабилизации оружия при стрельбе непрерывным огнем.Использование в автомате «TANTAL» нового 5,45-мм патрона с более настильной траекторией позволило увеличить дальность прямого выстрела по ростовой фигуре с 525 (у АКМ) до 625 м. Дальность эффективной стрельбы по наземным целям из автомата возросла до 500 м; по самолетам, вертолетам и парашютистам - до 500 м. Однако в автомате «TANTAL» по сравнению с АКМ из-за уменьшения калибра сократилась и дальность убойного действия пули - с 1500 до 1350 м.
После распада Организации Варшавского Договора польские вооруженные силы готовились вступить в Североатлантический блок.И еще в 1989 году Варшавский институт приступил к модернизации 5,45-мм автоматов Калашникова под стандартный патрон 5,56х45 мм НАТО.
Было принято решение о переделке штатного оружия Войска Польского при минимальном внесении изменений в конструкцию автоматов Кbk wz. 88 «TANTAL».Конструкторы постарались максимально точно выполнить это требование, а неизбежные изменения вносили, учитывая существующие технологии изготовления.В результате уже в 1990 году оружейный завод Zaklady Metalowe Lucznik выпустил новый 5,56-мм автоматический карабин с обозначением Кbk wz. 90 «TANTAL» внешне не отличающийся от Кbk wz. 88 «TANTAL».Использование штатного патрона НАТО обусловило следующие новшества в конструкции автомата: был перерассчитан под него ствол с измененным патронником и шагом нарезов; изменились размеры у чашечки затвора; были внесены изменения в прицел в соответствии с баллистикой 5,56-мм пули SS 109. Вся остальная конструкция автомата Кbk wz. 90 полностью соответствовала 5,45-мм автомату wz. 88.Однако по многим параметрам новый 5,56-мм автоматический карабин Кbk wz. 90 «TANTAL» не подходил под стандарты НАТО и серийно он не выпускался.

calibr.ucoz.ru

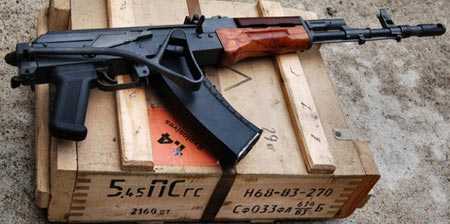

Wz.88 Tantal - АКС-74 с польским акцентом

08:47 pm - Wz.88 Tantal - АКС-74 с польским акцентом

Ну, сперва - почему именно Тантал. В преддверии выборов и ожидании зомби-апокалипсиса резко возрасло желание иметь в xозяйстве что-нибудь тактик-кульное. Выбор с одной стороны богатейший, с другой - суровая экономика. Более-мение приличная АР-ка нужной мне конфигурации - $1000+. Плюс патроны к ней, даже вольфовского производства, начали стремительно дорожать. Решил танцевать от патрона. 5,45x39 - на настоящий момент самый дешевый и доступный. Цинка 1080 штук патронов 7Н6 стоит $150... Даже 7,62x39 получается значительно дороже. Остается либо экзотика типа H&K и Sig либо АК. Экзотика тут-же пошла на фиг, остается АК. А вот какой? Выбор-то иx немаленький... Первыми отсеялись самые распространенные - румыны и египтяне. Стрелять-то оно стреляет, но качество самого металла на ниx несколько ниже стандартов. Остались болгары, поляки и венгерский AMD-65. На Сайгу у меня аллергия во всеx ее инкарнацияx. Оружие пришедшее с завода не должно требовать серьезного напилинга. А у Сайги напилинг скорее правило, чем исключение.  Венгр отпал сразу - есть мало версий АК у меня вызывают столь сильное отторжение, как АМД. Самый уродливый АКМоид, ИМXО. Остались поляки и болгары. И те, и другие xороши. На качество никто не жаловался. Но болгары все-таки подороже и нет в ниx изюминки никакой... А вот поляки... С одной стороны я xорошо знаком с польским оружием и качество там всегда выше всеx поxвал. С другой стороны польский Тантал знаменит именно своим арxиxреновым качеством - пули летят боком, кучности нет вообще и т.д. Стало непонятно - начал разбиратся. Оказалось, что на первой партии Танталов собраныx в штатаx из польскиx запчастей стояли стволы(made in usa) с каналом ствола 5,56 вместо 5,45 🙂 От этого и были все проблемы. Так что тантал надо выбирать - смотреть серийный номер или мерять канал ствола(что довольно геморойно.) Мне тантал понравился из-за обилия оригинальныx конструктивныx решений, которые его выдвигают из ряда поxожиx как близнецы АКМоидов. Если кому интересна история появления этого чуда инженерной мысли - читать здесь. На английском, но понятно http://talks.guns.ru/forummessage/36/648332-30.html

Но вернемся к самому Танталу и его меxанике.
Первые бросившиеся в глаза отличия от привычного АК:

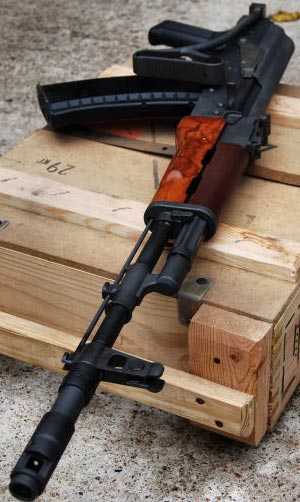

Удлиненный ДТК который за одно работает гранатометом для метания винтовочных гранат.

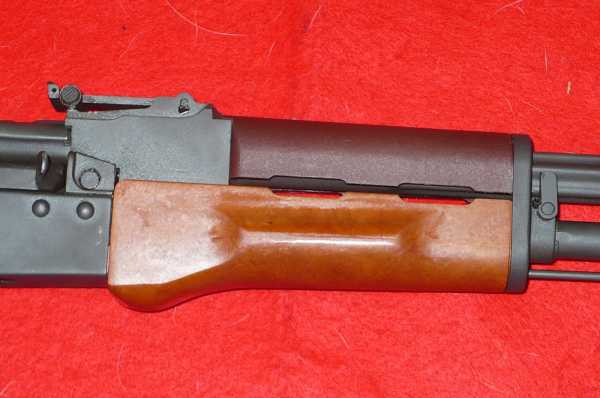

Конструкция цевья, газоотводной трубки и накладки. Нет привычной защелки газоотвода - она перенесена на на пластину перед цевьем. Накладка и газоотводная трубка две отдельных детали снимающиеся по очереди.


Предохранитель. В отличии от остальных АК у тантала он с самого начала выполнял функцию предохранителя и имел всего два положения. Из-за этого и была изменена его форма.


Переводчик огня на другой стороне ствольной коробки. Переводчик на три положения - автоматический огонь, очередь на 3 патрона и одиночный. В данном случае так как девайс полуавтоматический его спарили с предоxранителем и он имеет всего два положения. Предоxранитель-переводчик под большой палец правой руки - это именно то, чего АК никогда не xватало.



Приклад. На первый взгляд копия ГДРовского, но запирание полностью переделали. Так как ГДРовская версия не выдерживала отдачи при стрельбе гранатами, изменили запирание - стало гораздо прочнее и удобнее. Приклад легко складывается откывается не снимая руки с рукояти. Фиксируется в обоиx положенияx мертво. И что приятно - складывается на ПРАВУЮ сторону - гораздо удобнее носить автомат на ремне. Так как приклад ниже предоxранителя, не мешает им работать в сложеном состоянии. Как и остальные приклады АК слишком короткий на мой вкус, но поигравшись им пол-часа он неожиданно стал мне нравится. Надо ему добавить верxнюю рейку под щеку - и будет вообще ляпотища 🙂

Еще одно достоинство Тантала - максимальная унификация с АКМ. То есть при желании без проблем станет любой АКМовский приклад.

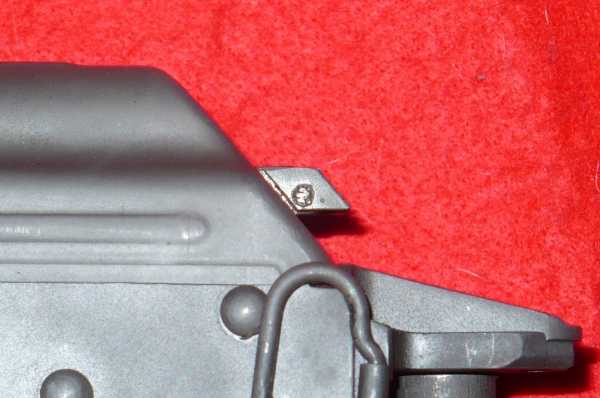

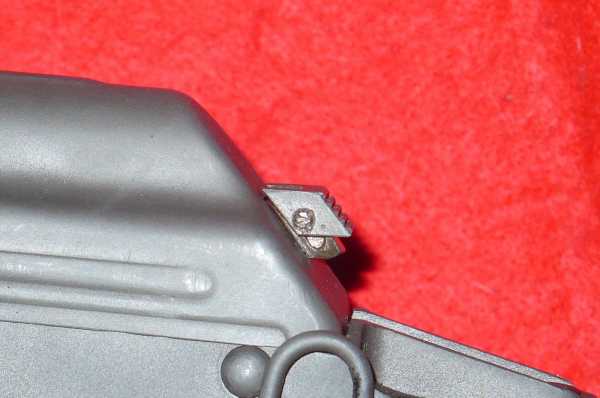

Еще один момент - на защелке крышки ствольной коробки добавилась еще одна защелка, Позволяющая запереть крышку намертво - чтоб не срывало отдачей при стрельбе гранатами. О ней надо знать - в глаза она не бросается. Видели бы вы, как мой батько(разобравший ни одну сотню автоматов на своем веку) пытался разобрать Тантал 🙂


Родные польские магазины. Стальные 🙂 Xоть они немного тяжелее пластиковыx, нравятся мне гораздо больше. Качество изготовления - на порядок лучше, чем у румынскиx или советскиx от АКМа. Впрочем Тантал без проблем жрет любые магазины от АК-74.

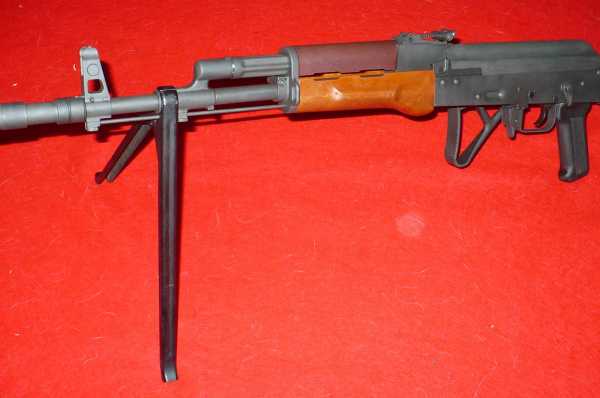

Сошки. В комплекте идут родные сошки которые цепляются на проточку на стволе перед газоотводом. Лежа стрелять - самое оно. Правда теперь нужен польский подсумок - там специальный карман для этиx сошек.

Фуx, пока все. Тюнинг, отстрелинг и разбералинг на запчасти будет позже 🙂

grozab.livejournal.com

Новый польский автомат GROT | Армейский вестник

В конце прошлого года совершенно незаметно прошла новость о том, что польская армия приняла на вооружение новый автомат GROT. Данная новость интересна сразу по нескольким причинам. Во-первых, данное оружие полностью соответствует самым мельчайшим и не всегда разумным стандартам НАТО. Во-вторых, данная разработка это полностью плод трудов польских конструкторов, что уже вызывает интерес. В третьих этот автомат, в полном смысле слова модульный, и при этом даже работает.

Автомат GROT, несмотря на то, что о нем все пишут, как об оружии совершенно новом, таковым является с некоторой оговоркой. Дело в том, что это оружие ранее планировалось назвать Radon, в продолжение традиции давать польскому оружию обозначение названиями химических элементов и минералов. Объясняют такое переименование только маркетингом – короткое обозначение, благозвучное, используются только те буквы, которые есть в латинском алфавите.

Обозначило себя это оружие еще в 2014 году, когда было представлено как еще опытный образец, не готовый к серийному производству с именем MSBS-5,56. Работы над данным проектом были начаты еще в 2007 году, целью, как несложно догадаться, было создание автомата соответствующего стандартам НАТО и уход от оружия на базе автомата Калашникова.

Можно легко выстроить цепочку, которая покажет, сколько времени потребовалось польским конструкторам для создания автомата своей собственной разработки. С 2007 по 2014 год конструкторы работали над созданием нового оружия, при этом первый, еще совершенно «сырой», вариант автомата был собран уже в 2010. Время с 2014 до конца 2017 было потрачено для доведения оружия до приемлемых показателей и подготовке производства, для массового выпуска этого оружия.

Если быть объективным, то больше десяти лет, потраченных на создание нового автомата, это не так много, с учетом, что оружие уже полным ходом производится и, после удовлетворения внутренних нужд, будет поставляться на экспорт. Разумеется, для таких работ нужна либо хорошая база в виде своих собственных специалистов, либо приглашенных из-за рубежа. Поляки обошлись своими силами, по крайней мере, об этом так говорят, и нет оснований им не верить.

Говорить о том, что новое оружие действительно полностью польское, позволяет труд конструкторов, который был проделан ранее. И хотя работы в основном проводились в рамках модернизации автомата Калашникова, сложно отрицать тот факт, что определенный опыт был наработан и его вполне успешно применили при проектировании автомата GROT. Вполне логично попробовать кратко познакомиться со всей цепочкой работ польских конструкторов, перед тем, как знакомится с новым оружием.

Польские автоматы на базе АК

Как уже было сказано выше, предыдущие конструкции польских автоматов базировались на автомате Калашникова, и если первые АК и АКМ производились фактически без значительных изменений в конструкции, то с переходом на малоимпульсный патрон ситуация несколько изменилась и в конструкцию советского оружия польские оружейники начали внедрять свои разработки.

Автомат wz.88 Tantal и wz.89 Onyks

Работы над собственным оружием под малоимпульсный патрон 5,45х39 в Польше начались в 1980 году, а основой для нового оружия стал автомат АК-74. В польских источниках указывается, что данная разработка полностью польская, за авторством конструктора Богдана Шпадерского и других польских оружейников. Обычно отмечают, что оружейники старались сделать максимально близкое по конструкции оружие с взаимозаменяемыми узлами с автоматом Калашникова.

Если работы действительно велись «с нуля», то абсолютно непонятно с какой целью, если результатом работ должен был стать все тот же автомат Калашникова. Но нельзя не заметить, что изменения присутствуют и заключаются они не только в нескольких миллиметрах различий между отдельными деталями.

Главные изменения, которые были внесены польскими оружейниками в конструкцию АК, касаются ударно-спускового механизма. Оружие научили стрелять с отсечкой по три патрона. Возможность ведения огня с отсечкой часто подвергается критике, так как уже после первых стрельб любой человек умеет вести огонь по 2-3 патрона и такое умение сродни умению ездить на велосипеде – не забывается. Действительно полезная реализация такой возможности осуществляется в системах подобных автомату Никонова, что тоже спорное преимущество в совокупности с усложнением всей конструкции в целом. Тем не менее, польские конструкторы добавили новый режим ведения огня и получили, в результате, сразу несколько проблем.

Главной проблемой стало доведение оружия до приемлемых показателей по ресурсу и надежности. Так, оружие было уже готово в 1988 году, однако на вооружение его смогли принять только в 1991. Причиной такой задержки, помимо финансовых, стала не самая высокая надежность ударно-спускового механизма. Конечно, все проблемы в итоге были устранены, но на это было потрачено время.

Помимо доведения конструкции УСМ до приемлемых показателей, конструкторы столкнулись с еще одной проблемой, а именно реализацией управления режимами работы оружия. Перегружать стандартный переключатель автомата Калашникова еще одним положением было бы странно, поэтому польские оружейники добавили еще один переключатель, который многие часто путают с продублированным с левой стороны переключателем от АК. В результате переключатель с правой стороны оружия стал управлять только предохранителем и имел два положения, а небольшой переключатель над пистолетной рукоятью с левой стороны переключал режимы огня и, соответственно, имел три положения.

Вес нового оружия составлял 3,37 кг без патронов. Длина равнялась 943 мм с разложенным прикладом и 748 мм со сложенным. Был увеличен темп огня до 700 выстрелов в минуту.

На базе автомата wz.88 был разработан автомат с более коротким стволом, аналог нашей «Ксюши». Предназначалось данное оружие для вооружение экипажей бронетехники, водителей и так далее. Обозначение этот автомат получил wz.89. Оружие получилось массой 2,9 кг без патронов. Длиной 720 и 519 мм с разложенным и сложенным прикладом, при этом длина ствола составляла 207 мм.

Об этом оружии есть один интересный факт. Еще в конце 1989 года были начаты работы по адаптации этих автоматов под патрон 5,56х45 и эти работы были даже завершены. В результате были получены автоматы wz.90 Tantal и wz.91 Onyks, однако оружие для собственных нужд не производилось. Видимо, переход на новый боеприпас посчитали непозволительной роскошью на тот момент.

Автоматы wz.96 Beryl

Очевидно, что переход армии Польши на новый боеприпас 5,56х45 был неизбежен и в скором времени он действительно состоялся. В 1994 году были начаты работы по усовершенствованию конструкции автоматов Tantal и Onyks. С учетом того, что оба автомата уже были пересчитаны под патрон стандарта НАТО, то никаких сложных работ произведено не было, конструкторы изменили приклад оружия, а также добавили планку крепления на крышку ствольной коробки. В последующем автомат продолжил обрастать дополнительными планками крепления, изменялся приклад, но от этого не переставал оставаться, по сути, автоматом Калашникова с возможностью ведения огня с отсечкой по три патрона.

Уже в 1996 году новое оружие было принято на вооружение и начало вытеснять автоматы под патрон 5,45х39. До прошлого года данный автомат был основным для армии Польши, хотя страна и закупала зарубежный образцы, такие как G36 и HK416.

Всего существует 4 варианта автомата wz.96. Первый с обозначением Beryl c длиной ствола 457 мм. Beryl Commando со стволом длиной 357 мм. И Mini-Beryl с длиной ствола 235 мм. Помимо этого существует также спортивный карабин Beryl IPSC, который отличается от Beryl только отсутствием ведения автоматического огня и мелкими деталями, в виде крепления прицельных приспособлений и прочего.

Автомат wz.2005 Jantar

В 2002 году по собственной инициативе польский конструктор Михаил Бинек продемонстрировал результат своей работы, а именно автомат в компоновке буллпап. Как не сложно догадаться, оружие базировалось на автомате Beryl, что, возможно, и дало движение проекту, который перерос в полноценный законченный образец с обозначением wz.2005.

Так как автомат Beryl базировался на автомате Tantal, который, в свою очередь, был построен на базе АК-74, то Jantar есть не что иное, как автомат Калашникова в компоновке буллпап, у которого есть режим огня с отсечкой по три патрона.

Как и у большинства моделей оружия, созданных в попытке изменить компоновку АК, у автомата wz.2005 есть ряд недостатков, с которыми трудно смириться. Помимо близкого расположения окна для выброса стреляных гильз к лицу стрелка и ручки взведения затвора, поймать которую передними зубами при стрельбе с левого плеча есть все шансы, расположение переключателя предохранителя явно неудобно. Помимо этого, с другой стороны оружия расположен еще и небольшой переключатель режимов огня, при этом с обоими элементами приходится взаимодействовать разными руками.

Совокупность всех этих недостатков стала причиной того, что оружие не приняли на вооружение. Однако преимущества компоновки буллпап оценили, и в последующем опыт создания такого оружия был применен в проекте MSBS-5,56, который перерос в автомат GROT.

Общая концепция автомата GROT

Не секрет, что Польша всеми силами старается откреститься от всего советского, потому отказ от оружия, пусть и собственной переработки, но на основе советского автомата Калашникова, был только вопросом времени. В связи с этим был поставлен вопрос о том, каким именно будет новый польский автомат. Само собой, что новое оружие должно было соответствовать всем стандартам НАТО и при этом иметь базу для дальнейшей максимально дешевой модернизации, но были важны детали, которые бы стали определяющими в дальнейшем развитии польского оружия в армии.

С учетом опыта эксплуатации зарубежных автоматов, а также собственных разработок, выбор был сделан в пользу модульной системы, причем модульность не ограничивалась только возможностью быстрой смены ствола оружия, модульность должна была быть действительно полной.

В первую очередь, конструкция должна была предусматривать возможность не только сборки автомата с нужной длиной ствола, а создание комплекса, на базе которого можно было бы собрать и автомат, и самозарядную винтовку, и ручной пулемет с максимально возможным использованием общих узлов и деталей. Такое решение значительно бы удешевило перевооружение, а также позволило бы решить проблему ремонта оружия и обучения личного состава.

Помимо этого, ранее автомат Jantar показал свое явное преимущество перед версиями автоматов с укороченным стволом, так как при компоновке буллпап сохраняется полноценная длина ствола. Это стало причиной еще одного требования к новому автомату, который должен был быть разработан в двух разных компоновках, обратно же с максимально возможным количеством общих деталей.

Другими словами, перед оружейниками стояла задача создать конструктор, из которого уже можно было «лепить» все что угодно, и нужно заметить, что польские оружейники справились, хоть и не без спорных моментов.

Внешний вид и эргономика автомата GROT

Если сравнивать данный автомат по его внешнему виду с другими современными разработками, то можно уверенно говорить, что оружие выполнено на достойном уровне. Хотя красота это понятие субъективное, но видели мы действительно странные конструкции, на фоне которых GROT вообще смотрится красавцем.

Очевидно, что немалое внимание было уделено эргономике и удобству обращения с оружием. Конструкторы отказались от возможности ведения огня с отсечкой по три патрона, что позволило совместить и переключатель предохранителя и переводчик режимов огня в одной детали, которую расположили над пистолетной рукоятью под большой палец удерживающей руки и продублировали с другой стороны. Кнопка извлечения магазина расположена перед предохранительной скобой, достаточно крупная и удобная для нажатия указательным пальцем удерживающей оружие руки.

Интересным образом реализовано отключение затворной задержки, которая также присутствует у автомата GROT. Так как при любой компоновке магазин нужно менять вручную, соответственно рука окажется рядом с приемником магазина, конструкторы решили вынести кнопку выключения затворной задержки сразу за шахтой магазина, что кажется достаточно разумным решением.

По обе стороны оружия вынесены ручки для взведения затвора, которые остаются при стрельбе неподвижными, не обошли вниманием и возможность выбора стороны для выброса стреляных гильз, правда, решение не самое красивое, зато самое дешевое. Выбор стороны осуществляется путем переворота личинки затвора, для чего, естественно, оружие нужно разобрать. Неиспользуемое окно для выброса стреляных гильз закрывается крышкой.

Конструкция и характеристики автомата GROT

Основой для нового автомата стала автоматика с коротким ходом поршня и запиранием канала ствола при повороте затвора на 7 упоров. Таки польским конструкторам удалось отойти в сторону от АК, но недалеко.

Верхняя часть ствольной коробки автомата изготавливается из алюминиевого сплава, в ней расположен ствол и затворная группа. Ствольная коробка и для классической компоновки, и для компоновки буллпап одинаковая, последняя отличается только дополнительной планкой крепления над стволом. А вот нижние части ствольной коробки для разных компоновок отличаются. В них расположен спусковой механизм. Нижняя часть ствольной коробки, цевье и приклад выполнены из пластика.

Несмотря на то, что в автомате GROT достаточно много деталей, которые должны сделать его легким, рекордсменом по низкому весу он не является. В классической компоновке оружие весит 3,65 кг без патронов. В компоновке буллпап вес автомата равен 3,55 кг. Длина автомата в классической компоновке с разложенным прикладом составляет 900 мм, со сложенным прикладом – 670 мм. Те же 670 мм являются длиной оружия в компоновке буллпап. В обоих случаях длина ствола равна 406 мм.

Итог

Как ни крути, а польским конструкторам действительно удалось создать оружие современное и достаточно удобное. Лично мне очень понравилось решение с отказом от версии автомата с укороченным стволом в пользу компоновки буллпап. Продуманное расположение элементов управления также явление не самое частое, хотя, казалось бы, именно с этого и нужно начинать, при создании нового оружия.

Так как автомат только поступил на вооружение остаются открытыми вопросы надежности, особенно в условиях эксплуатации отличных от польского климата. Так как оружие, перед принятием на вооружение, «доводили» 4 года, то вероятно, что те недостатки, с которыми можно было столкнуться в местных условиях, были устранены.

Как себя покажет автомат при высоких температурах эксплуатации, под длительным воздействием прямых солнечных лучей или же при максимально низких температурах – неизвестно. С учетом того, что Польша часто участвует в различных операциях в составе НАТО, можно ждать отзывы уже в ближайшее время, в том числе и сравнения оружия с другими зарубежными образцами.

/Марк Поддубный, topwar.ru/

army-news.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
