Рпг 7 ручной противотанковый гранатомет

Содержание

Гранатомет РПГ-7 Википедия

РПГ-7
ручной противотанковый гранатомёт
Страна:	СССР СССР
Массо-габаритные характеристики
Калибр, мм	40
Масса, кг	6,3
Длина, мм	950
Боевые характеристики
Дальность прямого выстрела, м	до 330^{[прим. 1]}
Прицельная дальность, м	до 700^{[прим. 2]}
Бронепробиваемость, мм	до 750^{[прим. 3]}^[1]
Масса гранаты, кг	2—4,5
Начальная скорость гранаты, м/с	112—145
Калибр головной части гранаты, мм	40—105

Гранатомёт РПГ-7 (индекс ГРАУ — 6Г3

) — советский ручной противотанковый гранатомёт многоразового применения. Предназначен для борьбы с танками, самоходными артиллерийскими установками и другой бронетехникой, может быть использован для уничтожения живой силы в укрытиях, а также для борьбы с низколетящими малоскоростными воздушными целями. Разработан ГСКБ-47 (ныне ГНПП «Базальт») и принят на вооружение в 1961 году. Выпущено более 9 млн штук^{[уточнить]}^[2].

Эффективно использовался практически во всех вооружённых конфликтах с 1968 года (когда впервые был применён во Вьетнаме) и используется в настоящее время.^{[когда?]} Благодаря появлению новых боеприпасов РПГ-7 представляет существенную опасность и для современной бронетехники, поэтому остаётся востребованным и в XXI веке.

История создания[ | ]

ru-wiki.ru

РПГ-7 — WiKi

РПГ-7 является лёгким динамореактивным (без отдачи при выстреле) оружием.

В основу гранатомета и выстрела были положены оправдавшие себя в РПГ-2 схемы безоткатного пускового устройства многоразового применения и выстрела с надкалиберной боевой частью. Гранатомет состоит из ствола с оптическим и механическим прицелами, ударно-спускового механизма с предохранителем, бойкового механизма.

Ствол гранатомёта

Ствол гранатомёта состоит из трубы и патрубка и служит для направления полёта гранаты и отвода пороховых газов при выстреле. В отличие от РПГ-2, гранатомет РПГ-7 имеет расширение ствола в его средней части — зарядную камеру — для более полного использования энергии метательного заряда, и раструб в казенной части — для обеспечения безоткатности комплекса.

Ударно-спусковой механизм

Ударно-спусковой механизм — служит для спуска курка с боевого взвода, нанесения удара по бойку и для постановки на предохранитель.

Прицельные приспособления

Сетка оптического прицела ПГО-7В
1 — шкала прицела,
2 — шкала боковых поправок,
3 — дальномерная шкала

Механический прицел

Механический прицел используется в случае повреждения (выхода из строя) оптического прицела.

Оптический прицел

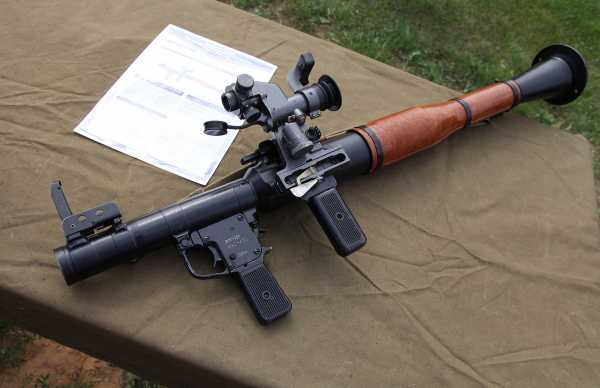

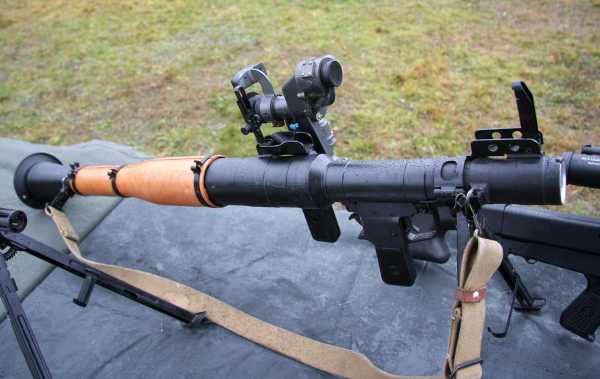

Основным для РПГ-7 является оптический прицел ПГО-7 (или его модификации ПГО-7В, ПГО-7В-2, ПГО-7В-3). Оптический прицел предназначен для наблюдения за полем боя, определения дистанции до цели, введения поправок на дальность и скорость движения цели, с учётом баллистики различных боеприпасов и наведения гранатомёта на цель с учётом поправок^[3].

Прицел представляет собой оптическую систему линз и призм, заключённую в герметичный металлический корпус, заполненный сухим азотом для предотвращения запотевания. Оптический прицел обеспечивает фиксированное видимое увеличение цели 2,7 крата. Прицел оснащён набором светофильтров, улучшающих видимость в сложных погодных условиях. Для предотвращения демаскирующих бликов от солнца и загрязнения прицел оснащён резиновым колпачком, надеваемым на объектив

[3].

Сетка прицела ПГО-7В имеет развитую шкалу поправок, а также дальномерную шкалу, позволяющую быстро определить дальность до цели типа «танк» (высотой 2,7 м). Маховичок обеспечивает ввод углов прицеливания в пределах 0—51,2 артиллерийских единиц, а прицельная марка на сетке: 0—45,7. В условиях плохой освещённости возможна подсветка сетки прицела. Лампа подсветки использует гальванические элементы питания А316 или 2РЦ63^[3].

Прицел сохраняет свои характеристики в большом диапазоне температур (от −50 до +50 °C), а также способен выдерживать высокие механические нагрузки.

Ночной оптический прицел

Гранатомёт РПГ-7 может оснащаться ночными прицелами первого поколения (такими как специализированный гранатомётный ночной прицел ПГН-1 либо универсальным ночным прицелом НСПУМ (изделие 1ПН58)^[4]) или ночными прицелами второго поколения НСПУ-3^[5].

У гранатомёта с ночным прицелом дополнительно вводится механизм светоблокировки, исключающий засветку прицела пламенем собственного выстрела.

Универсальное прицельное приспособление

Универсальное прицельное приспособление представляет собой механическое устройство массой 0,55 кг для введения поправок в оптический прицел. Применяется с 2001 года в гранатомётах модификаций РПГ-7В2 (РПГ-7Д3) совместно с оптическим прицелом. Позволяет существенно увеличить прицельную дальность стрельбы термобарическими (ТБГ-7В) и осколочными (ОГ-7В) гранатами: до 550 и 700 метров, соответственно^[6].

Другие виды прицелов

Совместно с РПГ-7 применяются также и другие прицельные приспособления (в том числе и кустарного производства): от самодельных механических прицелов взамен повреждённых оригинальных, до высокотехнологичных лазерных и коллиматорных прицелов^[7]. Большинство подобных устройств не позволяет вводить поправки на дальность и движение цели, поэтому эффективно лишь на малых дальностях.

Афганская армия. 2013 год Израильские танки M60, уничтоженные египетскими коммандос с помощью РПГ-7 во время войны Судного дня^[15]

Тактика применения

Основной целью поражения гранатомётом РПГ-7 является бронетехника противника (как правило, танки). Дальность прямого выстрела по цели высотой 2 метра — 330 метров. К дополнительным целям можно отнести укрепления и огневые точки противника. Огонь из РПГ-7 по открыто стоящим отдельным живым целям не ведётся ввиду низкой эффективности и нецелесообразности, однако может вестись по укрывшимся в зданиях или иных сооружениях, либо по большим скоплениям пехоты. Гранатомётом РПГ-7 эффективно может пользоваться один человек, однако штатный расчёт, как правило, состоит из двух человек — стрелка и подносчика боеприпасов.

Боевое применение

Боевое крещение РПГ-7 состоялось в 1968 году во Вьетнаме. В ходе «Тетского наступления» гранатомётчики с успехом поражали американские танки M48, а также другую гусеничную бронетехнику (M41, M113 и т. д.). Попадание из РПГ в танки M48A1 с бензиновыми двигателями приводило к тяжёлым потерям американских танкистов.

[16] Успешно применялся в войне Судного дня в 1973 году. От огня РПГ было потеряно 10% израильских танков^[17], то есть примерно 100 машин.^[18] С тех пор он активно применялся практически во всех вооружённых конфликтах и локальных войнах, что обусловлено прежде всего его простотой, надёжностью при значительной эффективности.^[19]

Особой популярностью он пользуется в локальных конфликтах по всей планете. Более половины потерь американской армии в Ираке пришлось на потери от РПГ-7. Лёгкая бронированная техника вроде «Хаммера» не имеет шансов противостоять выстрелу из РПГ-7. Опыт первой чеченской войны показал, что в 95 % случаев попадание гранаты РПГ-7 в БМП-1 и БМП-2 приводит к сквозному пробитию брони. Как лёгкое и относительное мощное оружие РПГ-7 используется также для поражения живой силы противника. С целью повышения эффективности поражения кумулятивного заряда, неприспособленного для борьбы с живой силой, чеченские боевики прикрепляли к гранате РПГ тротиловые шашки, также мог заливаться бензин в кумулятивную воронку гранаты. Эффективны РПГ-7 и против живой силы в укрытиях: блок-постах и строениях. Во время войны в Чечне именно вокруг РПГ-7 строилась тактика нападения боевиков: боевик с РПГ-7 вёл огонь по боевой технике, его прикрывали один-два автоматчика, пулемётчик отсекал помощь и не давал эвакуироваться из повреждённой боевой техники, а снайпер из СВД вёл прицельный огонь по средствам наблюдения и связи танка и другой бронетехники.

Постепенно РПГ-7 со старыми типами выстрелов (такими как ПГ-7В) теряют эффективность против современных^{[когда?]}основных боевых танков, что связано в первую очередь с развитием динамической защиты. Так, во время первой чеченской кампании на поражение одного танка Т-80 требовалось в среднем 7—8 попаданий РПГ-7 (зафиксированы два случая, когда российские танки Т-80БВ выдерживали 18 попаданий из РПГ). Случаев пробития лобовой брони федеральных Т-72 и Т-80 неизвестно

[20]; во время вторжения в Ирак в 2003 году один из британских танков «Челленджер 2» получил 15 попаданий противотанковых гранатомётов без пробития брони^[21]. Но, с другой стороны, несколько американских танков M1 Abrams были подбиты в Ираке из РПГ-7 в корму и борта МТО^[21]. Выведение из строя танка «Абрамс» происходило в более чем половине случаев при попадании гранаты в борт^[22]. В то же время известен случай, когда «Абрамс» получил от 14 до 18 попаданий из РПГ в одном бою, но продолжил участвовать в боевых действиях. Во многих других странах, эксплуатирующих РПГ-7, единственными доступными боеприпасами к нему остаются устаревшие ПГ-7В и ПГ-7ВМ.

РПГ-7 против авиации

Несмотря на то, что изначально этот гранатомет был создан для поражения наземной бронетехники, он довольно часто используется для уничтожения воздушных целей. Известно множество случаев успешного применения РПГ-7 против авиации.

Первые случаи применения произошли во время войны во Вьетнаме. Всего за годы войны северовьетнамцы из РПГ-7 и РПГ-2 сбили 128 вертолётов противника.^[23]^[24]

14 августа 1974 года зимбабвийские повстанцы из РПГ-7 сбили южноафриканский вертолёт «Алуэтт» III.^[25]

В ходе войны в Анголе кубинцы активно проводили операции в тылу противника. 22 декабря 1975 года на плоскогорье Киссобы в районе Селы отряд из 12 кубинских спецназовцев атаковал юаровский наблюдательный пост. Кубинские снайперы из оружия с глушителями убили нескольких юаровцев. Не видевший нападавших противник открыл беспорядочный огонь во все стороны и вызвал на помощь вертолёты. Они пронеслись на большой скорости над засевшими в кустах кубинцами, не обнаружив их. Кубинский боец выстрелил из РПГ-7 по SA.330 «Пума». У вертолёта оторвалась хвостовая балка, и он упал на землю. Второй вертолет, когда увидел, что сбили первого, полетел как раз в ту сторону, где находились кубинцы. По нему выстрелили, он загорелся и упал в лагуну. В этом бою юаровцы потеряли 14 человек убитыми и два вертолёта, спецназовцы потеряли всего одного солдата.

[26]

30 мая 1977 года выстрелом из РПГ-7 над Мозамбиком был сбит родезийский военно-транспортный самолёт C-47 «Дакота».^[27]

28 июля 1978 года родезийский вертолёт «Алуэтт» III был сбит из РПГ-7 над районом Чиоко, Мозамбик, экипаж погиб.^[28]

7 апреля 1979 года танзанийские войска выстрелом из РПГ-7 сбили над Угандой ливийский военно-транспортный самолёт C-130 «Геркулес»^[29]. Это был самый крупный летательный аппарат, сбитый из гранатомёта.

5 сентября 1979 года, во время войны в Южной Родезии, партизаны выстрелом из РПГ-7 сбили родезийский вертолёт UH-1 «Ирокез». На следующий день из РПГ-7 был сбит южноафриканский вертолёт SA.330 «Пума», граната взорвалась за креслом пилота и убила 14 зимбабво-родезийских коммандос и южноафриканских пилотов на борту^[30].

23 июня 1980 года во время операции «Скептик» южноафриканский вертолёт «Алуэтт» III был сбит из РПГ-7 над Анголой.^[31]^[32]

3 июля 1984 года афганские моджахеды выстрелом из РПГ-7 поразили советский ударный вертолёт Ми-24, убив командира экипажа. Вертолёт разбился при попытке совершить вынужденную посадку^[33].

18 мая 1985 года в ходе Афганской войны советский военно-транспортный вертолёт Ми-6, перевозивший большую группу афганских комсомольских активистов, был поражен гранатой РПГ-7. Правый летчик и штурман погибли, выпрыгнув с парашютом. Командир экипажа сумел посадить горящую машину, однако покидавшие её люди попали в засаду и были почти все перебиты моджахедами. Прибывшей на место катастрофы бронегруппе удалось спасти лишь несколько человек.^[34]

9 октября 1986 года при осуществлении высадки разведгруппы у кишлака Заринкейль из РПГ-7 сбит советский вертолета Ми-8МТ (205 овэ). Экипажу удалось посадить горящий вертолет, экипаж и десантники покинули борт, после чего вертолет полностью сгорел.^[35]

16 февраля 1988 году в Афганистане сбит выстрелом из РПГ-7 советский вертолет Ми-24В (205-й овэ). Экипаж погиб.^[36]

1 апреля 1988 года курды из РПГ-7 сбили турецкий полицейский вертолёт UH-1 «Ирокез», лётчик погиб.^[37]

25 сентября 1993 года во время сражения за Могадишо огнём РПГ-7 был сбит американский вертолёт UH-60 «Чёрный Ястреб». 3 октября сомалийцы из РПГ-7 сбили ещё два MH-60L^[38]^[39].

Во время Первой чеченской войны 20 декабря 1994 года Ми-8МТВ-2 (685 осап ВВ МВД РФ). Сбит выстрелом из РПГ-7 во время эвакуации потерь в районе станицы Петропавловская. Погибли 5 человек.^[40]

5 января 1995 года — Ми-8МТВ (2 оаэ ВВ МВД РФ). Сбит выстрелом из РПГ в районе Каргалинской плотины, при выполнении атаки наземных целей. Погибли 4 члена экипажа.^[41]

24 марта 2003 года, в Ираке, три американских AH-64 «Апач» были подбиты из РПГ-7, первый подбитый вертолёт совершил вынужденную посадку и был захвачен иракцами, ещё один после возвращения был списан из-за повреждений.^[42]

28 июня 2005 года афганские моджахеды из РПГ-7 сбили американский вертолёт CH-47 «Чинук», все 16 американских солдат, находившихся на борту, погибли.^[43]

6 августа 2011 года талибы из РПГ-7 сбили американский вертолёт «Чинук», погибло 30 американских и 8 афганских солдат^[44].

ru-wiki.org

Ручной противотанковый гранатомет 6Г1 РПГ-7 (СССР)

Ручной противотанковый гранатомет 6Г1 РПГ-7 предназначен для борьбы с танками, боевыми машинами пехоты, бронетранспортерами, самоходными артиллерийскими установками и другими бронированными объектами противника, уничтожения живой силы, находящейся в легких полевых укрытиях и укрытиях городского типа. Принят на вооружение в 1961 году. Конструктивно РПГ-7 представляет собой гладкоствольное безоткатное оружие многократного действия, предназначенное для прицельной стрельбы по бронированным целям.

Высокие боевые качества достигаются, благодаря применению реактивного принципа движения гранаты и использованию в ней боевого заряда кумулятивного действия. Реактивный принцип движения обеспечивает стрельбу достаточно тяжёлыми гранатами практически без отдачи, а кумулятивный заряд — высокую пробивную способность на всей дистанции полёта гранаты, разумеется, при условии её попадания в цель.

Устройство 6Г1 РПГ-7 очень простое. Он состоит из открытой пусковой трубы (ствола) с рукоятками для удержания, ударно-спускового механизма с предохранителем, бойкового механизма, прицельных устройств. Для десантников выпускается складной (десантный) вариант — РПГ-7Д, у которого, кроме того, имеется механизм блокировки. Для стрельбы из РПГ-7 могут использоваться выстрелы ПГ-7В, ПГ-7ВМ, ПГ-7ВЛ, ПГ-7ВР. Выстрелом, применительно к оружию данного типа, принято называть саму отстреливаемую гранату вместе с присоединённым к ней пороховым зарядом, предназначенным для сообщения требуемой начальной скорости.

В состав непосредственно гранаты входят: головная часть с кумулятивным зарядом ВВ, взрыватели головной и донный, реактивный двигатель, механизм самоликвидации, перьевые стабилизаторы. При выстреле от удара бойка по капсюлю срабатывает ударный состав, и происходит воспламенение порохового заряда. Образовавшиеся пороховые газы разрывают картонную оболочку порохового заряда, проталкивают через сопло пенопластовый пыж и с большой сокростью вытекают наружу, образуя реактивную тягу. Во избежание поражения реактивной струёй стрелка и находящихся поблизости людей пусковая труба гранатомёта размещается и удерживается на плече таким образом, чтобы обеспечить выброс газов назад в безопасном направлении.

Истекающие пороховые газы, проходя через турбинку, придают гранате вращательное движение и выталкивают её из канала ствола со сокростью 120-140 м/с. Одновременно воспламеняется пиротехнический состав самоликвидатора, происходит накол капсюля-воспламенителя, и начинается горение замедлительного состава реактивного двигателя гранаты. После вылета гранаты из канала ствола под действием центробежных сил и набегающего воздушного потока раскрываются перья стабилизатора, которые придают ей устойчивость в полёте. На расстоянии 2,5-18 м от дульного среза заканчивается дальнее взведение взрывателя, и на расстоянии, безопасном для стреляющего, воспламеняется пороховой заряд маршевого реактивного двигателя. Скорость гранаты увеличивается до 300 м/с, и далее она летит по инерции. При встрече гранаты с преградой (целью) срабатывает головной пьезоэлектрический взрыватель, происходит взрыв боевого заряда. При взрыве образуется кумулятивная струя, которая пробивает броню, уничтожает находящуюся за ней живую силу, разрушает технические устройства и воспламеняет горючие материалы.

Если граната не встретилась с целью или произошёл отказ элементов головного взрывателя, то по истечении 4-6 секунд срабатывает самоликвидатор. Стрельба производится выстрелами ПГ-7В и ПГ-7ВМ с надкалиберной кумулятивной гранатой. Несмотря на разнообразие существующих выстрелов для РПГ-7, все они имеют схожую структуру и отличаются только типом и строением головной части.

Для ведения прицельной стрельбы используется механический (открытый) прицел или прицел оптический. Механический прицел имеет основную мушку, применяемую для стрельбы при температуре ниже 0°С и дополнительную мушку — при температуре выше 0°С. Основным прицелом является оптический — ПГО-7В-3, предназначенный для наблюдения за целью, определения дальности, наводки гранатомёта и корректировки огня. Оптический прицел имеет оптическую систему с кратностью увеличения 2,7 и сетку прицела со шкалой углов прицеливания (горизонтальные линии) на дальности 200, 300, 400, 500, шкалой боковых поправок (вертикальные линии) с ценой одного деления 0-10 тысячных, дальномерной шкалой с шагом изменения дальности до цели, равным 100 м.

Гранатомёт РПГ-7 может оснащаться ночными прицелами первого поколения (такими как специализированный гранатомётным ночным прицелом ПГН-1, либо универсальным ночной прицел НСПУМ (изделие 1ПН58)) или ночными прицелами второго поколения НСПУ-3. У гранатомёта с ночным прицелом дополнительно вводится механизм светоблокировки, исключающий засветку прицела пламенем собственного выстрела.

Сегодня РПГ-7 является ветераном среди наиболее выдающихся образцов ручного оружия. Конструкция его оказалась настолько удачной, что после принятия на вооружение он практически ни разу не подвергался сколь-нибудь значительным доработкам, хотя и применялся в вооружённых силах более пятидесяти стран. В джунглях, горах, в пустынной местности и населённых пунктах — всюду он показал эффективную и надёжную работу. Серьёзной мерой противодействия гранатомётам явилось создание элементов динамической защиты. Для борьбы с такой защитой у РПГ-7 имеется выстрел ПГ-7ВР тандемного типа, кроме того, достаточно успешно в этом случае может применяться серийная стрельба, когда при первых выстрелах срывается дополнительная защита, а при последующих — уже пробивается незащищённая броня.

Боевые характеристики 6Г1 РПГ-7
Калибр, мм 40
Масса, кг 6,3
Длина, мм 950
Дальность прямого выстрела, м до 700
Прицельная дальность, м до 550
Бронепробиваемость, мм (под углом 60° к нормали) до 750
Масса гранаты, кг 2-4,5
Начальная скорость гранаты, м/с 112-145
Калибр головной части гранаты, мм 40-105

www.dogswar.ru

Ручной противотанковый гранатомет РПГ-7В — КиберПедия

Первым гранатометным комплексом, разработанным Красноармейским подразделением ГНПП «Базальт» (тогда ГСКБ-47) и принятым на вооружение, был ручной противотанковый гранатомет РПГ-7 с выстрелом ПГ-7В (ведущий конструктор В.К. Фирулин [5]. Разработка гранатомета происходила в 1958 – 1961 годах. Комплекс был принят в 1961 году и до сих пор находится на вооружении Российской армии. Разработка к гранатомету выстрелов с гранатами различного поражающего действия, усовершенствование прицельных приспособлений значительно расширили возможности гранатомета, сделали его многоцелевым.

Различные его варианты производятся по лицензии во многих странах. Сегодня РПГ-7 и его модификации состоят на вооружении армий и других вооруженных формирований более 50 государств.

В основу гранатомета РПГ-7 и выстрела ПГ-7В были положены оправдавшие себя в РПГ-2 схемы безоткатного пускового устройства многоразового применения и выстрела с надкалиберной боевой частью.

В отличие от РПГ-2, гранатомет РПГ-7 имеет уширение ствола в его средней части – зарядную камору – для более полного использования энергии метательного заряда, и раструб в казенной части – для обеспечения безоткатности комплекса. Кроме механического прицела, аналогичного прицелу РПГ-2, гранатомет РПГ-7 имеет оптический прицел.

Для комплекса РПГ-7 был разработан и новый активно-реактивный выстрел. Главное, и принципиальное, отличие выстрела ПГ-7В от выстрела ПГ-2В – в наличии реактивного двигателя. Он присоединен сзади к головной части гранаты и отличается конструктивной простотой. В камере длиной 250 мм находится реактивный заряд – шашка из нитроглицеринового пороха (между диафрагмой и упором), а также пирозамедлитель с воспламенителем из дымного ружейного пороха (ДРП). При горении шашки пороховые газы истекают с большой скоростью через шесть отверстий соплового блока назад, и реактивная сила, возникающая при этом, движет гранату. Для обеспечения правильного полета гранаты за реактивным двигателем расположен стабилизатор. Чтобы истекающие из сопел реактивного двигателя пороховые газы, имеющие высокую температуру, не повредили стабилизатор, сопловый блок расположен на переднем конце корпуса двигателя (практически в центре тяжести), и сопла имеют небольшой наклон к оси двигателя. Такое расположение соплового блока эффективной сточки зрения обеспечения правильности полета.

Для сообщения гранате начальной скорости к реактивному двигателю при заряжании присоединяется на резьбе стартовый пороховой заряд. Он размещен в картонной гильзе, по оси которой расположена трубка стабилизатора с четырьмя сложенными перьями, свободно поворачивающимися на осях. Трубка стабилизатора заканчивается сзади турбинкой с наклонными лопастями. В турбинке расположен трассер для наблюдения за полетом гранаты. Вокруг трубки стабилизатора размещен ленточный нитроглицериновый порох, внутри нее – воспламенитель из дымного ружейного пороха.

Воспламенение стартового порохового заряда происходит от удара бойка по капсюлю-воспламенителю, расположенному в дне реактивного двигателя. Луч огня от капсюля-воспламенителя проходит по Г-образному каналу, воспламеняя навеску дымного ружейного пороха и ленточный порох. Высокое давление образующихся газов прорывает картонную гильзу, и газы заполняют объем зарядной камеры гранатомета. Когда давление в камере достигает определенного предела, достаточного для проталкивания пенопластового пыжа через сопло гранатомета, начинается истечение газов. Назначение зарядной камеры и пыжа состоит в том, чтобы еще до начала истечения газов возникло необходимое давление, под действием которого энергия пороховых газов будет более полно использована на полезную работу по сообщению гранате движения. С началом истечения газов начинается движение гранаты вперед по стволу, а также ее вращение (в результате воздействия газов на турбинку). Максимальное давление пороховых газов в стволе гранатомета не превышает 900 кг/см2 , что в 3-4 раза меньше, чем в стволе оружия с закрытым затвором. С началом движения гранаты происходит накол капсюля пирозамедлителя реактивного двигателя, начинается горение замедлительного состава пирозамедлителя.

5* Здесь и далее приведены фамилии ведущих исполнителей головного разработчика – ФГУП «ГНПП «Базальт».

Разрез гранатомета РПГ-7.

Разрез выстрела ПГ-7В.

Сумка для переноски трех и двух выстрелов к РПГ-7.

Граната ПГ-7 в полете.

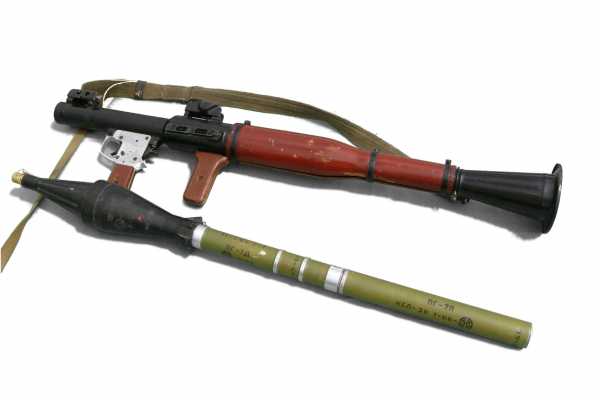

Выстрел ПГ-7В.

При вылете гранаты из канала ствола под действием центробежных сил и набегающего потока воздуха раскрываются лопасти стабилизатора. После удаления гранаты от стреляющего на безопасное расстояние в 15-20 м – от пирозамедлителя загорается воспламенитель ДРП и шашка реактивного двигателя. Образовавшиеся газы выталкивают из сопел герметизаторы; начинается работа двигателя. Истекающие из сопел двигателя газы создают реактивную силу, сообщающую гранате дополнительную скорость. Время работы двигателя – 0,4-0,6 с. За это время граната пролетает 100-120 м (активный участок траектории). Скорость гранаты от 120 м/с в момент вылета еозрастает в конце активного участка траектории до 300 м/с.

Вращение гранаты вокруг своей продольной оси в полете поддерживается за счет воздействия встречного потока воздуха на скосы лопастей стабилизатора и на турбинку, установленную в хвостовой части стабилизатора, и составляет несколько десятков оборотов в секунду. Стабилизированный полет [6]гранаты обеспечивается ее хвостовым оперением – четырьмя лопастями стабилизатора. Вращение гранаты вокруг своей продольной оси применено для повышения кучности стрельбы, так при вращении гранаты уменьшается влияние на рассеивание погрешностей в симметричности лопастей стабилизатора, соплового блока и корпуса гранаты, неизбежных в пределах допусков при массовом производстве. К примеру, если одна лопасть стабилизатора имеет какую-то погрешность, то вращающаяся граната не отклонится из-за этого от заданного направления. Другая граната может иметь другую неточность в изготовлении и получит на полете из-за этого отклонение, не совпадающее с первым. Поэтому рассеивание при стрельбе невращающимися снарядами, полет которых стабилизируется хвостовым оперением, оказывается увеличенным. В случае, когда оперенной гранате придают вращение, погрешность изготовления, вызывающая в данный момент, например, отклонение гранаты вправо, через пол-оборота приведет к отклонению влево, т.е. в противоположную сторону. Точно так же другие ошибки в изготовлении гранат через каждые пол-оборота будут вызывать отклонения противоположных направлений. Таким образом, удается усреднить эксцентриситеты масс и реактивной силы, в результате чего вращение оперенных снарядов уменьшает их рассеивание. Этим обеспечивается высокая частость попадания в танк, особенно в пределах дальности прямого выстрела.

Чтобы лучше понять значение вращения оперенных снарядов, необходимо иметь в виду следующее.

Скорость вращения вокруг своей продольной оси оперенных снарядов называют медленной (хотя она составляет десятки оборотов в секунду). Вращение же неоперенных снарядов, при котором достигается стабилизация их полета, составляет несколько сотен оборотов в секунду, а у пуль стрелкового оружия – несколько тысяч оборотов в секунду. Только при такой высокой скорости вращения неоперенные снаряды обретают свойства гироскопа, и их полет становится стабилизированным.

Ручной противотанковый гранатомет РПГ-7 с выстрелом ПГ-7В заменил в мотострелковых отделениях гранатомет РПГ-2 с выстрелом ПГ-2В.

В связи с повышением до 500 м прицельной дальности стрельбы к новому гранатомету был разработан оптический прицел ПГ0-7. Масса РПГ-7 с оптическим прицелом составляет 6,3 кг, длина – 950 мм, масса выстрела ПГ-7В – 2,2 кг. Такие габаритно-массовые характеристики обеспечивают гранатометчику возможность действовать совместно с мотострелковыми подразделениями в ходе перемещений.

Впоследствии к гранатомету РПГ-7 был разработан выстрел ПГ-7ВМ (М означает модернизированный – ведущий конструктор В.И. Медведев), принятый на вооружение в 1969 году. Калибр и масса нового выстрела уменьшены, соответственно, до 70 мм и 2,0 кг {вместо 85 мм и 2,2 кг у выстрела ПГ-7В). При этом улучшилась кучность стрельбы {за счет повышения ветроустойчивости гранаты) и бронепробиваемость с 260 мм до 300 мм. Был модернизирован взрыватель, получивший наименование ВП-7М, его работа стала более стабильной. Изменениям подвергся и стартовый пороховой заряд нового выстрела, получивший наименование ПГ-7ПМ.

6* Стабилизированным, или правильным, полетом в баллистике называют движение, при котором снаряд не опрокидывается и «следит» за траекторией, т.е. поворачивается своей осью вслед за касательной к траектории на всем протяжении полета.

Выстрел ПГ-7ВМ.

Разрез выстрела ПГ-7ВМ.

Расчет РПГ-7Д готовится к стрельбе.

Гранатометы РПГ-7В (вверху) и РПГ-7Д (внизу).

Гранатомет РПГ-7Д в положении для десантирования.

Гранатомет РПГ-7 с прицелом НСПУ-М.

Использование нового стартового заряда позволило повысить начальную скорость гранаты со 120 м/с до 140 м/с. За счет увеличения начальной скорости гранаты удалось улучшить ее внешнебаллистические характеристики. Несмотря на повышение начальной скорости гранаты, ее максимальная скорость осталась той же – 300 м/с. Это позволило практически совместить траектории полета обеих гранат и пользоваться при стрельбе одними и теми же знаками шкалы оптического прицела (или делениями механического прицела). Величины же поправок на боковой ветер при стрельбе гранатами выстрела ПГ-7ВМ значительно меньше. Так, на дальности 300 м поправка на умеренный боковой ветер составляет для выстрела ПГ-7В полтора деления шкалы боковых поправок (15 тысячных), а для модернизированного выстрела – одно деление (10 тысячных). Рассеивание гранат выстрела ПГ-7В характеризуется срединными отклонениями по высоте Вв = 0.4 м и по боковому направлению Вб = 0,5 м, а для гранат модернизированного выстрела, соответственно, 0,3 м и 0,4 м. Таким образом, за счет модернизации выстрела была повышена частость попадания в цель. По устройству, действию, обращению, укупорке и окраске оба выстрела одинаковы. Но стартовые пороховые заряды ПГ- 7П и ПГ-7ПМ не взаимозаменяемы. Поэтому применение в выстреле ПГ- 7ВМ порохового заряда ПГ-7П или в выстреле ПГ-7В порохового заряда ПГ-7ПМ не допускается.

Выстрел ПГ-7ВМ выпускался отечественной промышленностью до 1976 года.

С принятием на вооружение выстрела ПГ-7ВМ был модернизирован оптический прицел гранатомета ПГО-7, получивший новое наименование ПГО-7В. В нем были откорректированы углы прицеливания. Гранатомет с новым прицелом получил обозначение РПГ-7В.

Общий вид прицела ПГО-7В.

Разрез прицела ПГО-7В.

Замок гранатомета РПГ-Д.

Выстрел ПГ-7 ВС.

Разрез выстрела ПГ-7ВС, рядом фрагмент 400-мм листа брони, пробитого гранатой ПГ-7С.

Выстрел ПГ-7ВЛ.

Разрез выстрела ПГ-7ВЛ, рядом фрагмент 500-мм лист брони, пробитого гранатой ПГ-7Л.

Положение для стрельбы из РПГ-7: с лыж с колена, лежа и стоя.

Помимо модернизации выстрелов, велись работы по совершенствованию самого гранатомета. Возникла потребность создания варианта гранатомета РПГ-7 для воздушно-десантных войск. Так был разработан вариант гранатомета РПГ-7Д («Д» – десантный). Он имеет разъемный ствол. Для переноски в походном положении патрубок отделяется, что сокращает длину гранатомета с 960 мм до 630 мм. Для десантирования части гранатомета укладываются в специальный чехол с ремнем, который надевается на плечо (правое или левое). Верхний срез гранатомета при этом не поднимается выше плеча, не вызывает неудобств при посадке в самолет, не ограничивает движений парашютиста в воздухе, не препятствует нормальному раскрытию парашюта и приземлению. Для перевода гранатомета из десантного в боевое положение патрубок соединяется со стволом с помощью сухарного замка и фиксируется защелкой рычажного типа. Время перевода гранатомета из авиадесантного положения в боевое составляет 50-60 с. Для исключения возможности выстрела при незакрытом сухарном разъеме между стволом и патрубком в конструкцию гранатомета введено блокирующее устройство. Сухарный разъем не ухудшил кучность стрельбы. На дальности 300 м срединные вероятные отклонения гранаты по высоте и по боковому направлению не превышают 0,4 м. Гранатомету РПГ-7Д придается сошка.

Испытания десантного варианта гранатомета прошли успешно, и в 1963 году он был принят на вооружение в подразделениях ВДВ. На испытаниях стрельбой, после 1000 переводов из боевого положения в положение для десантирования и обратно, РПГ-7Д соответствовал требованиям.

Для стрельбы из гранатомета используются те-же боеприпасы, что и для РПГ-7 (РПГ-7В). Работы по созданию гранатомета РПГ-7Д были выполнены конструкторами ЦКИБ CОО Тула).

Кроме гранатометов РПГ-7 и РПГ-7Д, на вооружение Советской армии в то время были приняты и их модификации с ночными электронно-оптическими прицелами – РПГ-7Н и РПГ-7ДН. В комплект этих гранатометов входила легкая раздвижная двуногая сошка.

С начала 70-х годов совершенствование гранатометного комплекса РПГ-7В осуществлялось за счет разработки новых выстрелов. Так, в 1972 году к гранатометам РПГ-7В и РПГ-7Д был разработан выстрел ПГ-7ВС (ведущие конструкторы В.П. Зайцев и О.Ф, Дзядух) с более мощным зарядом из флегматизированного октогена (его называют окфол). Бронепробиваемость нового выстрела повысилась до 400 мм.

cyberpedia.su

РПГ-7 — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

РПГ-7
ручной противотанковый гранатомёт
Страна:	СССР СССР Россия Россия
Массо-габаритные характеристики
Калибр, мм	40
Масса, кг	6,3
Длина, мм	950
Боевые характеристики
Дальность прямого выстрела, м	до 330^{[прим. 1]}
Прицельная дальность, м	до 700^{[прим. 2]}
Бронепробиваемость, мм	до 750^{[прим. 3]}^[1]
Масса гранаты, кг	2 — 4,5
Начальная скорость гранаты, м/с	112 — 145
Калибр головной части гранаты, мм	40 — 105

Гранатомёт РПГ-7 (индекс ГРАУ — 6Г3) — советский / российский многоразовый ручной противотанковый гранатомёт (также реактивная противотанковая граната) для стрельбы кумулятивными боеприпасами. Предназначен для борьбы с танками, самоходными артиллерийскими установками и другой бронетехникой противника, может быть использован для уничтожения живой силы противника в укрытиях, а также для борьбы с низколетящими воздушными целями. Разработан ГСКБ-47 (ныне ГНПП «Базальт») и принят на вооружение в 1961 году. Выпущено более 9 000 000 РПГ-7^[2].

Эффективно использовался практически во всех вооружённых конфликтах с 1968 года (когда впервые был применён во Вьетнаме) и до наших дней. Благодаря появлению новых боеприпасов РПГ-7 представляет существенную опасность и для современной бронетехники, поэтому остаётся востребованным и в наши дни.

История создания

В начале 50-х годов в систему противотанковых средств ближнего боя Советской армии входили ручная граната РКГ-3, винтовочный гранатомет ВГ-45, ручной противотанковый гранатомет РПГ-2, станковый противотанковый гранатомет СГ-82 и безоткатные орудия — Б-10 и Б-11. В 1954 году НИИ-3 Главного артиллерийского управления, проведя широкие исследования по определению соответствия этой системы современным требованиям войск, выдал тактико-технические требования на разработку более совершенных ручных гранатометов. К этому времени разработкой гранатометных комплексов занимался целый ряд предприятий: ГСКБ-30, НИИ-24, НИИ-6 (все Москва), филиал НИИ-1 и СНИП (г. Красноармейск Московской обл.), НИИИ (г. Балашиха Московской обл.). Но гранатометы не были основным направлением работы этих предприятий, и поэтому разработки часто передавались от одного предприятия к другому, что, естественно, приводило к дроблению задач: не в полной мере использовался творческий потенциал специалистов. С целью проведения единой технической политики, концентрации сил и средств приказом Государственного комитета по оборонной технике в 1958 году головным предприятием по разработке гранатометных комплексов назначается ГСКБ-47 (г. Москва) (ныне ФГУП «ГНПП «Базальт») с филиалом в г. Красноармейске Московской области (Красноармейское научно-производственное подразделение — КНПП). При этом гранатометный отдел из НИИИ (г. Балашиха) был передан в ГСКБ-47, а соответствующие отделы филиала НИИ-1 и СНИП — в Красноармейский филиал. В 1958—1961 годах в ГНПП «Базальт» (тогда ГСКБ-47) проводились работы по созданию 45-мм гранатомета РПГ-150 с 83-мм надкалиберной гранатой ПГ-150. После проведения полигонных испытаний этот комплекс получил наименование РПГ-4. В 1958 году комплекс РПГ-4 прошел войсковые, а в 1961 году — полигонные испытания. Он полностью удовлетворял требованиям тактико-технического задания на его разработку и превосходил по основным показателям своего предшественника РПГ-2. Однако к этому времени были получены первые результаты по РПГ-7 с активно-реактивным выстрелом ПГ-7В, основные характеристики которого (дальность стрельбы и бронепробиваемость) существенно превосходили РПГ-4. В результате комплекс РПГ-4 не был принят на вооружение.

Первым гранатометным комплексом, разработанным Красноармейским подразделением ГНПП «Базальт» (тогда ГСКБ-47) и принятым на вооружение, был ручной противотанковый гранатомет РПГ-7 с выстрелом ПГ-7В. Разработка гранатомета происходила в 1958—1961 годах. Главный конструктор — В.К. Фирулин. В создании гранатомета принимали участие Тульское ЦКИБ СОО, Ковровский механический завод (непосредственно работы по гранатомету в Ковровском ОКБ-575 вел В.В. Дегтярев), Высокогорский механический завод, Нижнетагильский химический завод «Планта» и др., главный конструктор ОКБ-575 А.Никифоренко, главный инженер ОКБ-575 И.Потапов, начальник 5-го отдела ОКБ-575 А.Сорокин, а также ведущий конструктор РПГ-7 В.В. Дегтярев, конструкторы А.Алымов, М.Горбунов, А.Ивашутич, А.Севастьянова и др. Выстрел ПГ-7В к гранатомёту РПГ-7 сконструирован В.К. Фирулиным (Государственная премия СССР — 1964 г.). Заводские испытания проведены с 25 февраля по 11 июня 1960 года. Испытания прошли успешно. Комплекс был принят на вооружение 16 июня 1961 года и до сих пор находится на вооружении Российской армии. Разработка к гранатомёту выстрелов с гранатами различного поражающего действия, усовершенствование прицельных приспособлений значительно расширили возможности гранатомета, сделали его многоцелевым.
