ПТРК BGM-71 ТOW-2 — американский противотанковый ракетный комплекс

Принятый на вооружение в 1969 году комплекс «ТОW» является в основным противотанковым управляемым оружием ВС США (СВ и КМП). Он используется в качестве пехотного оружия, для вооружения вертолетов АН-1S и АН-1 «Sea Cobra», БМП «Bradley», а также в составе самоходной ракетной пусковой установки М901 ITV и др.

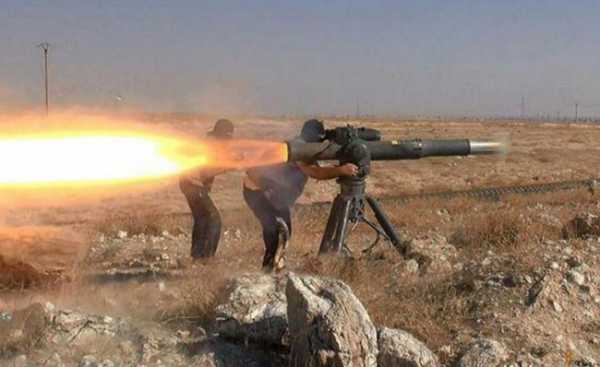

ПТРК BGM-71 ТOW-2 в Сирии — видео

Комплекс неоднократно модернизировался и дорабатывался. Так, в ответ на применение вероятным противником композиционной брони была принята на вооружение ракета «TOW-2», оснащенная БЧ большого калибра с наконечником в головной части для подрыва заряда ВВ на оптимальном расстоянии от преграды. Появление реактивной брони стало причиной разработки (с 1986 года) ракет «TOW-2А» и «TOW-2В».

По оценкам зарубежных специалистов, всего к 2000 году было выпущено свыше 600 тыс. ракет «ТОW» всех модификаций, которые находятся на вооружении более чем в 40 странах мира.

Ракета «TOW-2A» является дальнейшей модернизацией ракеты TOW-2. В отличие от ракеты «TOW-2» ПТУР «TOW-2А» оснащается новой БЧ тандемной конструкции, разработанной научно-исследовательским центром по вооружению совместно с проектным бюро ПТРК «TOW». Фирмой «Hughes Aircraft» проведено объединение ракеты «TOW-2» и новой БЧ, а также разработан новый алгоритм расчета траектории полета ракеты.

В тандемной БЧ сохранен основной кумулятивный заряд ВВ БЧ ПТУР «TOW-2» с двух конусной облицовкой кумулятивной выемки, обладающий эффективным действием по стальной, композиционной и даже реактивной броне. В передней части выдвижного телескопического наконечника БЧ диаметром около 50мм устанавливается небольшой дополнительный (вспомогательный) кумулятивный заряд диаметром 38мм (на расстоянии около 30 см от основного) и массой около 300г. Масса основного заряда 5.896 кг. При столкновении ракеты с целью дополнительный заряд подрывается, образуя струю расплавленного металла и газа и взрывая ВВ реактивной брони. Кумулятивная струя основного заряда через образовавшиеся отверстия в реактивной броне обеспечивает пробивание основной брони танка. Диаметр БЧ 152.4 мм.

С помощью механического переключателя, находящегося на головной части наконечника и срабатывающего при ударе о преграду, производится задержка детонации основного заряда после подрыва и разрушения реактивной брони вспомогательным зарядом. Подрыв основного заряда происходит на расстоянии около 450мм от преграды.

Следующей модификацией ракеты является «ТОW-2В» с полуавтоматической системой управления по проводам. Она оснащена оптическим (лазерный дальномер) и магнитометрическим датчиками, а также БЧ с двумя зарядами, действующими по принципу «ударное ядро». Заряды (диаметр каждого 149 мм) подрываются взрывателями одновременно и поражают цель сверху, в наименее защищенную часть корпуса.

По внешнему виду ракета «TOW-2В» подобна «TOW-2А», но оснащена новой модифицированной БЧ с двойным кумулятивным зарядом, действие которого направлено под углом к продольной оси ракеты , и дистанционным магнитным (или магнитно — ИК) взрывателем с лазерным или радиочастотным дальномером. Подрыв БЧ производится в определенный момент при пролете ракеты над целью. Диаметр отсека БЧ такой же (152,4 мм), как и у предыдущей модели ракеты «TOW», но кумулятивные заряды значительно отличаются.

Рассматривается конструкция БЧ, содержащая два боевых заряда с поражающими элементами высокой кинетической энергии EFP (Explosively Formed Projectile) формируемыми энергией взрыва ВВ и рассчитанные также для нанесения удара сверху. Сложной технической проблемой при реализации такого принципа действия БЧ является обеспечение ее срабатывания над наиболее уязвимой частью танка, т. к. бронепробиваемость поражающего элемента сравнительно не велика. Она равна примерно диаметру БЧ, тогда как для кумулятивных БЧ составляет до шести диаметров.

Внесены изменения в математическое обеспечение системы наведения комплекса для обеспечения совместимости ракеты «TOW-2В» с существующими ПУ и оборудованием и полета ракеты по настильной траектории над линией прицеливания. Двигатель ракеты такой же, как у «TOW-2А» и система наведения с передачей команд по проводам. Разработка дистанционного взрывателя с дальномером была поручена фирмам «Fairchild» и «Honeywell», а новой БЧ — фирме «Aerojet».

Компоновка ПТРК TOW-2А

В рамках программы создания ПТУР с новой системой наведения (без использования проводов для передачи команд) фирма «Hughes» проводит работы с системой наведения по радио лучу, работающей в миллиметровом диапазоне волн. Исключение проводов в системе наведения снимает ограничения по дальности и скорости полета ракеты, накладываемые механизмом их разматывания с катушки и позволяет увеличить ускорение на участке разгона. В результате может быть увеличена дальность действия ракеты, сокращено время ее полета, уменьшен угол атаки ракеты в полете (следовательно, повысится бронепробиваемость БЧ при лобовой атаке цели). Скорость полета ракеты будет сверхзвуковой (максимальная скорость существующих ракет 200 м/с). Масса ракеты останется примерно прежней так же, как и масса блока системы наведения на ПУ.

В середине 1988 года фирмой осуществлен первый успешный испытательный пуск ракеты с системой наведения по лучу миллиметрового диапазона. Ракета, снаряженная инертной БЧ, на максимальной дальности попала точно в мишень. Комплекс хорошо зарекомендовал себя в боевых действиях, в частности, значительное количество ракет «ТОW-2» и «ТОW-2А» было использовано во время боевых действий в зоне Персидского залива в 1991 году. По оценкам зарубежной печати, одна из частей морской пехоты уничтожила 93 бронированные цели, израсходовав при этом 120 ПТУР.

Компоновка ПТРК TOW-2В

В настоящее время модернизация этого комплекса продолжается. Работы нацелены на дальнейшее повышение боевой эффективности ПТРК, уменьшение массогабаритных характеристик и количества входящего в его состав оборудования. Так, по заданию командования сухопутных войск была разработана новая пусковая установка ITAS. Ее основное отличие от базовой модели состоит в том, что все приборы объединены в компактный блок, в ней используется новый комбинированный прицел, лазерный дальномер и усовершенствованная аппаратура управления ракетой. Технические возможности прицела позволяют поражать цели в любых условиях видимости на максимальную дальность пуска ракеты. Кроме того, на ней установлены усовершенствованные подъемный и поворотный механизмы, а также аппаратура диагностики и обучения.

Фирма «Raytheon» начала разработку ракеты, способной поражать цели по принципу «выстрелил — забыл». Для нее планируется разработать двигательную установку, использующую гелеобразное топливо, более мощную БЧ, а также оснастить ее новой тепловизионной головкой самонаведения. При этом ракета должна сохранить совместимость со всеми ПУ комплексов «TOW», включая ITAS, а дальность ее пуска, как ожидается, составит не менее 5 км.

Модернизация комплексов «ТОW» проводится и в других странах. Например, в Дании успешно прошли испытания ПТРК ETS (Elevated Tow System) с целью проверки возможности пуска ПТУР из-за укрытия. Данный комплекс способен поражать бронированные неподвижные и движущиеся цели на дальности до 4 км ракетами «ТОW» всех модификаций. ETS представляет собой гусеничный бронетранспортер М113А1 с поднимающейся на высоту до 7 м стабилизированной платформой, объединяющей в единый компактный блок оптико-электронную систему и ПУ для четырех ракет в бронированном корпусе. Подъем платформы на требуемую для ведения разведки целей и производства пуска ПТУР высоту осуществляется с помощью гидравлического привода из походного положения.

Оптико-электронная система включает комбинированный прицел с оптическим и тепловизионным каналами со следящей системой, лазерный дальномер и блок аппаратуры управления полетом ракеты. Кроме того, усовершенствованные подъемный и поворотный механизмы ПУ обеспечивают разворот платформы в двухскоростном режиме. Вся поступающая информация отображается на дисплеях командира и наводчика-оператора комплекса, находящихся на рабочих местах внутри БТР. Данный комплекс способен нести 20 ракет, четыре из которых находятся в ПУ платформы. Перезаряжание ракет может осуществляться в автоматическом и ручном режимах.

По заявлению разработчиков, установка платформы с подъемным механизмом возможна и на другие типы боевых машин, в частности на ББМ серии LAV.

Тактико-технические характеристики ПТРК BGM-71 ТOW-2

TOW-2A TOW-2B
Масса комплекса, кг 93 93
Масса ракеты, кг 22,6 22,6
Максимальная скорость полёта, м/с 278 278
Дальность стрельбы, м		 65-3750 65-3750
Бронепробиваемость ~850(900) за ДЗ
Масса БЧ, кг 5,9 + 0,3 6,1
Система управления командная полуавтоматическая, по проводам
Двигатель РДТТ Hercules M114
Время полета на максимальную дальность , с 20 21

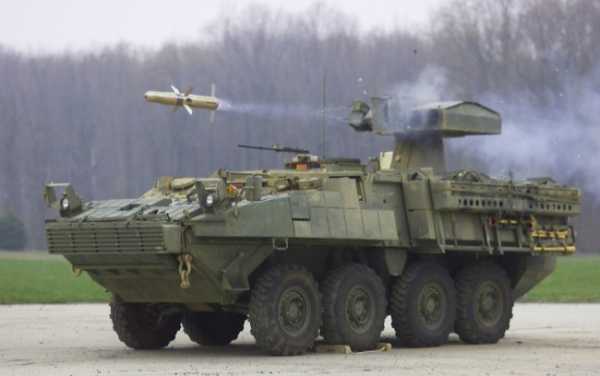

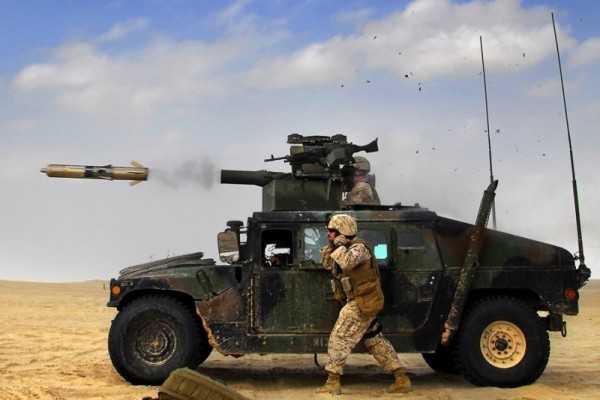

ПТРК BGM-71 ТOW-2 — фото пуска ракеты

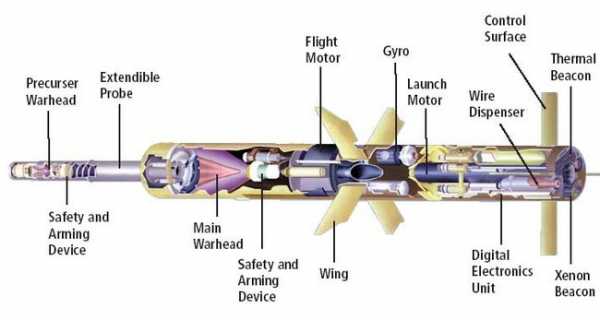

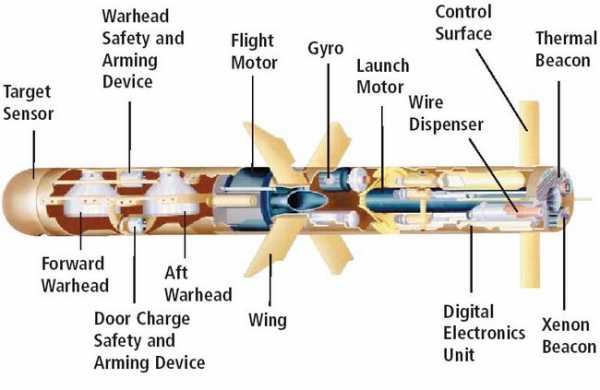

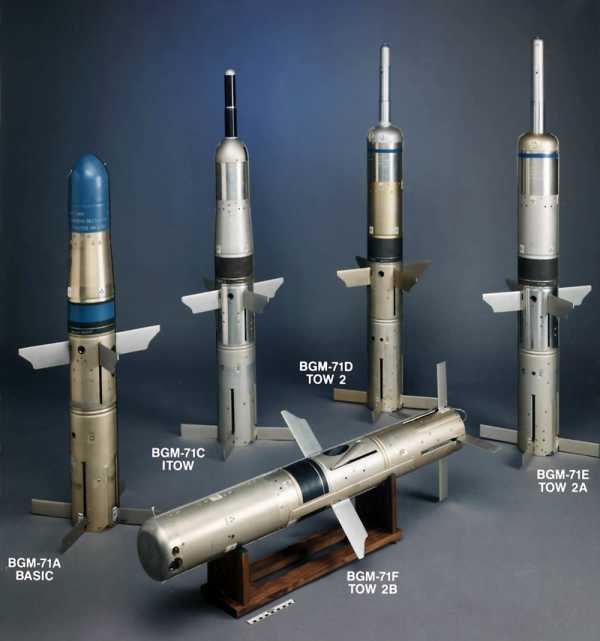

Модификации ракет ПТРК BGM-71 ТOW-2

Добавить комментарий

oruzhie.info

Противотанковый ракетный комплекс BGM-71F TOW-2

]]>]]>Ракета TOW-2A является дальнейшей модернизацией ракеты TOW-2. В отличие от ракеты TOW-2 ПТУР TOW-2А оснащается новой БЧ тандемной конструкции, разработанной научно-исследовательским центром по вооружению совместно с проектным бюро ПТРК TOW. Фирмой Hughes Aircraft проведено объединение ракеты TOW-2 и новой БЧ, а также разработан новый алгоритм расчета траектории полета ракеты.

В тандемной БЧ сохранен основной кумулятивный заряд ВВ БЧ ПТУР TOW-2 с двух конусной облицовкой кумулятивной выемки, обладающий эффективным действием по стальной, композиционной и даже реактивной броне. В передней части выдвижного телескопического наконечника БЧ диаметром около 50мм устанавливается небольшой дополнительный (вспомогательный) кумулятивный заряд диаметром 38мм (на расстоянии около 30 см от основного) и массой около 300г. Масса основного заряда 5.896 кг. При столкновении ракеты с целью дополнительный заряд подрывается, образуя струю расплавленного металла и газа и взрывая ВВ реактивной брони. Кумулятивная струя основного заряда через образовавшиеся отверстия в реактивной броне обеспечивает пробивание основной брони танка. Диаметр БЧ 152.4 мм.

С помощью механического переключателя, находящегося на головной части наконечника и срабатывающего при ударе о преграду, производится задержка детонации основного заряда после подрыва и разрушения реактивной брони вспомогательным зарядом. Подрыв основного заряда происходит на расстоянии около 450мм от преграды.

]]> ]]>

Следующей модификацией ракеты является ТОW-2В с полуавтоматической системой управления по проводам. Она оснащена оптическим (лазерный дальномер) и магнитометрическим датчиками, а также БЧ с двумя зарядами, действующими по принципу «ударное ядро». Заряды (диаметр каждого 149 мм) подрываются взрывателями одновременно и поражают цель сверху, в наименее защищенную часть корпуса.

По внешнему виду ракета TOW-2В подобна TOW-2А, но оснащена новой модифицированной БЧ с двойным кумулятивным зарядом, действие которого направлено под углом к продольной оси ракеты , и дистанционным магнитным (или магнитно — ИК) взрывателем с лазерным или радиочастотным дальномером. Подрыв БЧ производится в определенный момент при пролете ракеты над целью. Диаметр отсека БЧ такой же (152,4 мм), как и у предыдущей модели ракеты TOW, но кумулятивные заряды значительно отличаются.

Рассматривается конструкция БЧ, содержащая два боевых заряда с поражающими элементами высокой кинетической энергии EFP (Explosively Formed Projectile) формируемыми энергией взрыва ВВ и рассчитанные также для нанесения удара сверху. Сложной технической проблемой при реализации такого принципа действия БЧ является обеспечение ее срабатывания над наиболее уязвимой частью танка, т. к. бронепробиваемость поражающего элемента сравнительно не велика. Она равна примерно диаметру БЧ, тогда как для кумулятивных БЧ составляет до шести диаметров.

]]>]]>

Внесены изменения в математическое обеспечение системы наведения комплекса для обеспечения совместимости ракеты TOW-2В с существующими ПУ и оборудованием и полета ракеты по настильной траектории над линией прицеливания. Двигатель ракеты такой же, как у TOW-2А и система наведения с передачей команд по проводам.

Разработка дистанционного взрывателя с дальномером была поручена фирмам Fairchild и Honeywell, а новой БЧ — фирме Aerojet.

В рамках программы создания ПТУР с новой системой наведения (без использования проводов для передачи команд) фирма Hughes проводит работы с системой наведения по радио лучу, работающей в миллиметровом диапазоне волн.

Исключение проводов в системе наведения снимает ограничения по дальности и скорости полета ракеты, накладываемые механизмом их разматывания с катушки и позволяет увеличить ускорение на участке разгона. В результате может быть увеличена дальность действия ракеты, сокращено время ее полета, уменьшен угол атаки ракеты в полете (следовательно, повысится бронепробиваемость БЧ при лобовой атаке цели). Скорость полета ракеты будет сверхзвуковой (максимальная скорость существующих ракет 200 м/с). Масса ракеты останется примерно прежней так же, как и масса блока системы наведения на ПУ.

В середине 1988 года фирмой осуществлен первый успешный испытательный пуск ракеты с системой наведения по лучу миллиметрового диапазона. Ракета, снаряженная инертной БЧ, на максимальной дальности попала точно в мишень.

rbase.new-factoria.ru

Противотанковый ракетный комплекс TOW — Военный обозреватель

BGM-71 ТOW (сокр. от англ. Tube-launched Optically-tracked Wire-guided) — американский тяжёлый противотанковый ракетный комплекс (ПТРК), разработанный фирмой Hughes Aircraft и принятый на вооружение армии США в 1970 году. Наведение ракеты командное, полуавтоматическое, осуществляется оператором, управление производится по проводам (в последней модификации — по радиоканалу). Один из самых распространённых ПТРК в мире.

Стоит на вооружении Армии США и корпуса морской пехоты, являясь основным противотанковым управляемым оружием ВС США, ряда стран Европы, Израиля и других государств. ПТУР может запускаться с переносной пусковой установки (ПУ) или с пусковых установок различных автомобилей и бронетехники, таких как M1046 HMMWV, БМП «Брэдли», специализированных самоходных ПУ M901 ITV и многих других, а также вертолётов: американских АН-1 «Кобра», британских Lynx и ряда других.

Выпущено более 700 тыс. ракет. В 1999—2007 годах на экспорт поставлено более 1000 ПТУР.

Для поражения танка такой ракетой не надо ни облучать саму цель, ни измерять дальность. Максимальная дальность пуска ракеты — 3750 метров, Наведение ПТУРа производится с помощью обычного электронно-оптического прицела. Центральная марка наводится на цель, производится пуск, после чего до попадания ракеты в цель оператор удерживает марку на цели.

Все варианты серийно производящихся TOW используют полуавтоматическое наведение с обратной связью по трассеру. В прицельном устройстве есть так называемый координатор. Его задача — определять отклонение трассера — ксеноновой лампы, установленной в корме ракеты. В зависимости от знака и величины отклонения система наведения генерирует команды на рулевое устройство ракеты. Команды управления передаются по тонким проводам. Катушка с микропроводом также расположена в кормовой части ракеты. Некоторые варианты (TOW-2B Aero RF, TOW-2A RF, TOW BB RF) вместо проводов для передачи команд используют радиоканал.

Для отсеивания помех координатор отслеживает только модулированное по фиксированной частоте инфракрасное излучение трассера. С разработкой TOW-2 для возможности одновременной стрельбы с близко расположенных ПУ и увеличения помехозащищённости частота стала переменной и случайно меняющейся во время полёта ракеты. Также в TOW-2 был введён дополнительный трассер, генерирующий тепло в результате реакции бора и титана. Частота его излучения модулируется с помощью механической шторки. Длинноволновое ИК излучение теплового трассера отслеживается тепловизионным прицелом (AN/TAS-4A), что обеспечивает возможность наведения в плохих погодных условиях и при задымлённости. При наличии помех переключение на управление с помощью тепловизионного прицела выполняется автоматически. Помимо координатора и трассера в процессе управления также участвуют датчики в направляющем механизме ПУ и гироскоп в ракете.

Скорость полёта ракеты дозвуковая, 250-260 м/с. Боевая часть — у TOW/ITOW кумулятивная и кумулятивная тандемная у TOW-2A — на специальном штыре впереди ракеты выдвинут небольшой заряд, который инициирует элемент динамической защиты цели. Основная кумулятивная часть калибра 152 мм, масса боевой части — 6,12 кг, обеспечивает пробивание стальной монолитной брони толщиной 850-900 мм за динамической защитой. Боевая часть TOW-2B включает в себя два заряда с танталовой облицовкой, формирующих ударные ядра. Масса каждой из них — 635 г. TOW BB использует фугасную 2,8 кг боевую часть.

Уничтожение САУ «Гвоздика» из ПТРК

А вот и еще один эпизод противостояния ПТУРа и Т-72

Источники: wikipedia.org, youtube.com

Похожее

www.militarycolumnist.ru

НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН


29.04.2015

Продолжаются поставки оружия группировкам сирийской вооруженной оппозиции со стороны арабских монархий Персидского залива и США через Турцию и Иорданию. С момента появления у боевиков в Сирии первых американских ПТРК TOW-2A прошел год, за это время они получили широкое распространение среди различных группировок и в последние месяцы на данные противотанковые комплексы похоже что приходится основная часть пусков противотанковых ракет.

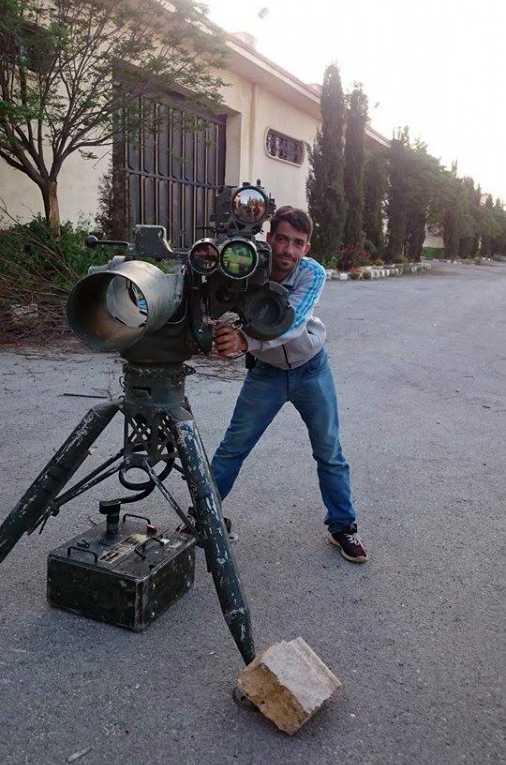

Судя по новому фото, появившемуся из Сирии, боевики теперь начали получать и приборы ночного видения для ПТРК TOW [судя по снимку — достаточно старые Hughes/DRS AN/TAS-4 — bmpd]. Сообщается, что на фото боевик группировки Харакат Нур ад-Дин аз-Занги из провинции Алеппо, группировка является одним из основных получателей американской помощи. bmpd.livejournal.com

ВОЙНА В СИРИИ

13.10.2015
Саудовское официальное лицо сообщило, что его страна поставила военным в Сирии новую партию противотанковых управляемых ракет TOW, так как силы сирийской армии, поддерживаемые российскими военными самолётами, продолжают захватывать землю в арабской стране.
Корреспондент британской телерадиовещательной корпорации Би-Би-Си Фрэнк Гарднер написал, что саудовское официальное лицо подтвердило поставку 500 противотанковых управляемых ракет TOW так называемой Свободной Сирийской Армии. Поставка управляемых ракет TOW – которая также была обеспечена ЦРУ – будет якобы повышать возможности военных (боевиков).
Ракетная техника

ВОЙНА В СИРИИ

02.11.2015

Компания Raytheon представила пусковую установку TOW EagleFire, из которой можно стрелять как старыми, так и модернизированными ракетами, сообщает asdnews.com 29 октября.
Сообщается, что новая ПУ может стрелять ПТУР как с проводной, так и радиокомандной ГСН при более низкой стоимости устройства. Литиево-ионный источник питания может сохранять заряд в течение 9 часов, когда двигатель транспортной машины выключен, и может подзаряжаться при запуске двигателя машины. Такая простая система дает много возможностей для гибкого боевого применения, отмечает компания.
ПТРК TOW состоит на вооружении более чем 40 стран и интегрирован на более 15 тыс наземных, самолетных и вертолетных носителях, всего произведено более 690 тыс ракет. Армия США намерена сохранить ПТРК на вооружении за пределами 2025 года (en.wikipedia.org сообщает, что первое боевое применение ПТУР этого типа (вертолетный вариант) было зафиксировано в 1972 году во время войны во Вьетнаме – прим. Военный Паритет)
Военный Паритет

15.01.2016

Государственный департамент США одобрил потенциальную поставку Оману в рамках программы «Иностранные военные продажи» партии противотанковых ракет TOW-2B.
С учетом связанного оборудования и услуг материально-технического обеспечения, полная стоимость соглашения может составить 51 млн. долл.
Агентство по сотрудничеству в сфере безопасности МО США (DSCA) уведомило Конгресс США о возможной продаже 6 января.
Правительство Омана обратилось к США с запросом на приобретение 400 противотанковых управляемых ракет TOW-2B Aero с радиокомандным наведением (BGM-71F-3-RF), 7 учебных ракет TOW-2B Aero c радиокомандным наведением (BGM-71F-3-RF), другого оборудования и связанных элементов материального обеспечения.
ЦАМТО

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

11.05.2016

Министерство обороны Иордании подписало соглашение с Пентагоном на покупку противотанковых ракетных комплексов (ПТРК) TOW, изготовленных американской компанией Raytheon, сообщила компания на своем официальном сайте.
Компания заявила, что начнет поставки в 2016 году, не уточнив объем поставок и сумму контракта.
Raytheon отмечает, что ПТРК TOW находятся на вооружении более 40 иностранных вооруженных сил, комплексы введены на более чем 15 тысячах наземных, транспортных и вертолетных платформах по всему миру.
РИА Новости

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

27.03.2018
Госдеп США одобрил продажу Саудовской Аравии противотанковых управляемых ракет TOW 2B на общую сумму в $670 млн, передает ТАСС.
В агентстве по оборонному сотрудничеству Пентагона уточнили, что королевство планирует получить «6696 ракет, запасные части, техническую документацию, приспособления, расходные материалы, учебные заряды, а также услуги по подготовке личного состава, техническую и логистическую поддержку».
В военном ведомстве утверждают, что сделка «соответствует проводимой США внешней политике», направленной, в частности, на «усиление безопасности дружественных стран, способствующих политической стабильности и экономическому росту на Ближнем Востоке».
«Предложенная продажа этой техники и поддержка не изменят основной военный баланс сил в регионе», – заключили в Пентагоне.
Соответствующее уведомление о планируемой сделке также направлено в Конгресс. У законодателей есть 30 дней на изучение военного контракта и возможное его блокирование.
Саудиты также намерены заказать запчасти для парка бронетехники, в том числе для американских танков М1А2 Abrams и БМП М2 Bradley, а также техническое обслуживание вертолетов АН-64 Apache.
Военное обозрение

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

15.06.2018
Компания Raytheon получила контракт от армии США на сумму 129,9 миллионов долларов США для продолжения производства переносного противотанкового ракетного комплекса TOW.
Эта сделка является модификацией действующего контракта на продажу между Raytheon и Министерством обороны на сумму 320 миллионов долларов США.
ПТРК TOW с многоцелевыми ракетами TOW 2A, TOW 2B и TOW Bunker Buster – представляет собой высокоточный, тяжелый противотанковый и штурмовой комплекс, поражающий все известные в мире бронированные машины.
«Огневая мощь и точность стрельбы дают войскам США и союзным сухопутным войскам значительное преимущество на поле боя», – сказал вице-президент Raytheon Land Warfare Systems Ким Эрнцен.
«Мировой спрос на TOW по-прежнему остается высоким, мы рассчитываем на его производство и поставки на многие годы вперед».
Эта противотанковая, противофортификационная система на поле боя дает наземным силам преимущество над бронетанковой и колесной техникой в любое время суток и любую погоду.
Система вооружения TOW используется вооруженными силами 20 стран и установлена на транспортные средства и вертолеты по всему миру.
Raytheon поставил более 690 000 ракет TOW в армию США, корпус морской пехоты США и союзные армии.
Система останется на вооружении армии США до 2050 года.
Пресс-релиз компании Raytheon


ПРОТИВОТАНКОВЫЙ РАКЕТНЫЙ КОМПЛЕКС BGM-71 TOW

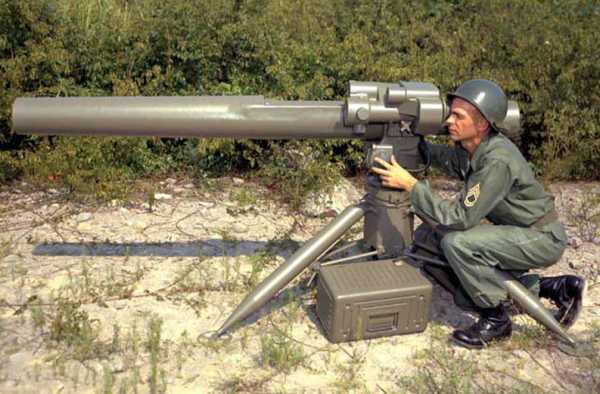

Тяжелый противотанковый ракетный комплекс (ПТРК) BGM-71 TOW (Tube Launched, Optically Tracked, Wire Guided) был разработан во второй половине 1960-х годов с целью стать основным бронебойным комплексом США и их союзников в период холодной войны.
Разработка комплекса TOW проходила с 1963 по 1968 годы под руководством компании Hughes Aircraft и первоначально ПТРК назывался «XBGM-71″.
Официально серийное производство TOW началось в 1968 году после периода испытаний и оценок, а формально он был принят на вооружение в 1970 году. С тех пор было произведено около 650 тысяч комплексов различных модификаций.

Сразу после его создания, ПТРК TOW быстро заменил в американской армии устаревшие противотанковые ракеты и безоткатные орудия. Первое боевое использование произошло во время войны во Вьетнаме, где TOW был установлен на вертолете XM26 с целью оперативной оценки комплекса. 2 мая 1972 года ПТУР TOW успешно поразила танк. Всего в этот день 1-я авиагруппа с помощью TOW уничтожила 4 танка, грузовик и 105-мм гаубицу.

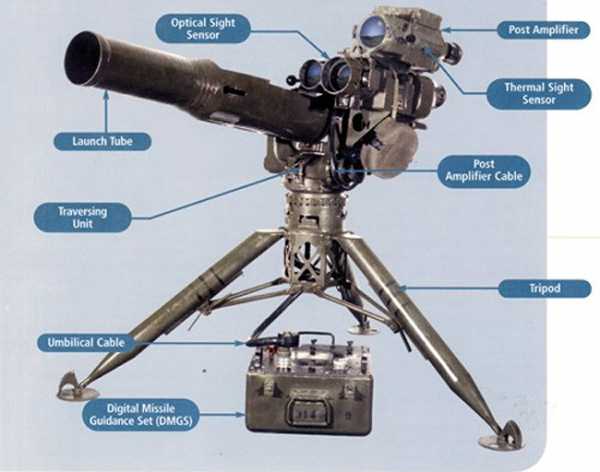

ПТРК TOW состоит из станка, пусковой установки и органов наведения и управления. Сама ракета обладает обычными аэродинамическими формами характеризующимися простыми контурами корпуса и коротким конусообразным носом. Для стабилизации ракеты в полете в её средней и хвостовой частях расположены четыре раскрывающихся сразу после запуска подпружиненных закрылка.
Боевая часть находится в передней части ракеты, а блок управления и двигатель — в задней и средней. Двигатель ракеты двухкамерный, твердотопливный производства Alliant Techsystems. Бронепробиваемость составляет от 430 мм гомогенной брони до 630 мм в зависимости от модели ракеты.
Система управления Chandler Evans CACS-2 использует дифференциальные приводы поршневого типа. Ракета оснащена высоко интенсивным тепловым маяком служащим в качестве длинноволнового инфракрасного источника слежения и ксеноновым маяком для коротковолнового слежения. Эта двойная система слежения обеспечивает повышенную устойчивость к оптико-электронному и инфракрасному противодействию.

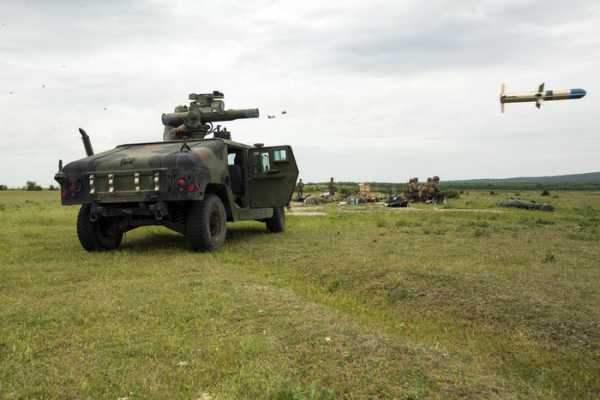

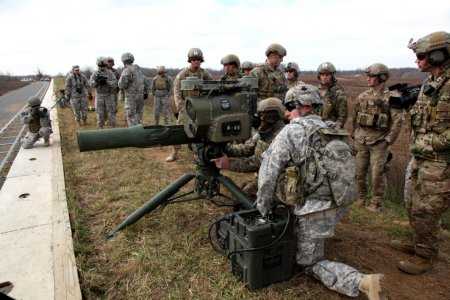

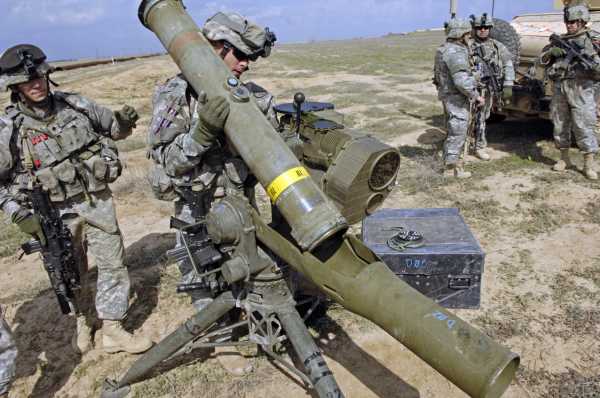

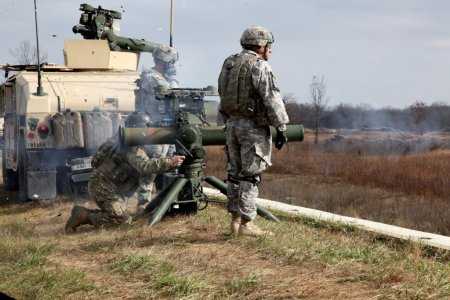

TOW является тяжелым ПТРК и требует использования штатива либо установку на транспортных средствах. Пусковая установка M151 была первоначально разработана для ранней формы ракет TOW, позже появилась ПУ M220 предназначенная для запуска моделей TOW-2.
Несмотря на своё столь давнее происхождение, ракетная система TOW по-прежнему находится в больших количествах на вооружении более чем сорока пяти стран мира и была размещена более чем на 15000 наземных и вертолетных платформах.
Стоит на вооружении Армии США и корпуса морской пехоты, являясь основным противотанковым управляемым оружием ВС США, ряда стран Европы, Израиля и ещё многих государств. ПТУР может применяться с переносной пусковой установки (ПУ) или же будучи установленным на носитель. В качестве носителя «TOW» могут использоваться различные автомобили и бронетехника, такие как M1046 HMMWV, БМП «Брэдли», специализированная самоходная ПУ M901 IT и др.

TOW воздушного базирования состоит на вооружении более чем 13 стран. В общей сложности было поставлено более 2100 единиц для оснащения вертолетов AgustaWestland Lynx, AgustaWestland A129, Bell Textron 206L, UH-1 Huey, Hughes 500MD, Eurocopter Bo 105 и Bell Textron AH-1 Cobra. С момента своего создания TOW постоянно модернизировался, приобретая с каждым десятилетием более смертоносные формы.

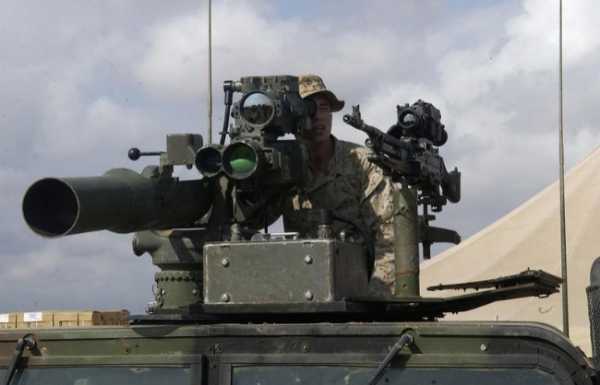

В 1999 году Raytheon Company заключила контракт с американской армией на производство улучшенной системы обнаружения целей (Improved Target Acquisition System, ITAS) для запуска TOW с HMMWV и других наземных пусковых установок. ITAS использует передовой тепловизор, безопасный для глаз лазерный дальномер и автоматизированное сопровождение целей.
ITAS улучшает дальность распознавания целей и вероятность их поражения. Только в период с 1999 по 2003 годами армия США закупила 709 систем ITAS часть из которых активно использовалась в Ираке. ITAS также была закуплена Канадой для оснащения новых автомобилей LAV III вооруженных ракетами TOW.
В сентябре 2000 года армия США заключила контракт с компанией Raytheon Systems на разработку беспроводной версии TOW выстрелил-забыл. Однако армия США отменила проект в 2002 году. Предполагалось оснастить TOW FF передовой инфракрасной головкой самонаведения.
Модернизация комплексов «ТОW» проводится и в других странах. Например, в Дании успешно прошли испытания ПТРК ETS (Elevated Tow System) с целью проверки возможности пуска ПТУР из-за укрытия. Данный комплекс способен поражать бронированные неподвижные и движущиеся цели на дальности до 4 км ракетами «ТОW» всех модификаций. ETS представляет собой гусеничный бронетранспортер М113А1 с поднимающейся на высоту до 7 м стабилизированной платформой, объединяющей в единый компактный блок оптико-электронную систему и ПУ для четырех ракет в бронированном корпусе. Подъем платформы на требуемую для ведения разведки целей и производства пуска ПТУР высоту осуществляется с помощью гидравлического привода из походного положения.
В июне 2014 года компании Raytheon и Thales подписали совместный контракт по разработке (в течение 27 месяцев) и производству (в течение пяти лет) модернизированных противотанковых ракетных комплексов (ПТРК) TOW. Thales инвестирует 13,5 млн евро (20,2 млн долл США) в разработку двух новых узлов для ракеты, которые увеличат надежность и уменьшат стоимость комплекса. ПТРК признается как «предпочтительная тяжелая штурмовая система» для войск стран НАТО, международных коалиций, сил ООН и миротворческих операций по всему миру.
Помимо Соединенных Штатов, TOW и TOW-2 состоит на вооружении Аргентины, Канады, Колумбии, Дании, Египта, Финляндии, Германии, Греции, Ирана, Израиля, Италии, Японии, Иордании, Ливана, Норвегии, Пакистана, Португалии, Саудовской Аравии, Южной Кореи, Испании, Швеции, Швейцарии, Тайваня, Таиланда, Турции, Великобритании, Вьетнама и Йемена. Иран выпускает свою версию TOW получившую название «Toophan».
Израильская версия TOW получившая название MAPATS (Man Portable Anti-Tank System), начала производиться Израильской Военной Промышленностью в 1984 году примерно с поялением американской версии TOW-2.
Ракета TOW впервые была использована в мае 1972 возле Hue в Южном Вьетнаме. Количество успешных применений с вертолетов составляли 65 прямых попаданий из 81 запусков (чуть более 80 процентов).
Израильские войска использовали TOW во время арабо-израильской войны в 1973 году и во время вторжения в Ливан 1982 года. Именно этим ПТРК были подбиты сирийские танки Т-72 в 1982 году.
Комплекс хорошо зарекомендовал себя в боевых действиях, в частности, значительное количество ракет «ТОW-2″ и «ТОW-2А» было использовано во время боевых действий в зоне Персидского залива в 1991 году. По оценкам зарубежной печати, одна из частей морской пехоты уничтожила 93 бронированные цели, израсходовав при этом 120 ПТУР.



1. сминаемый переключатель взрывателя;
2. предохранительно-исполнительный механизм;
3. электронный блок в капсуле;
4. маршевый двигатель;
5. устройство блокировки корпуса;
6. гироскоп;
7. узел крепления стартового двигателя;
8. стартовый двигатель;
9. газовый баллон;
10. электронный блок;
11. ИК трассер;
12. ксеноновый трассер;
13. канал для развертывания проводов;
14. управляющая поверхность;
15. модулятор;
16. устройство выталкивания управляющей поверхности в рабочее положение;
17. пружина управляющей поверхности;
18. силовой привод системы управления;
19. батарея «С»;
20. батарея «А»;
21. крыло;
22. воспламенитель двигателя;
23. БЧ;
24. заряд ВВ;
25. облицовка кумулятивной выемки;
26. выдвижной штырь

Во время учений в декабре 2014 года компания «Рэйтеон» успешно продемонстрировала пуски радиокомандных ракет TOW-2A RF (radio frequency) с вертолета AH-1W Cobra. Компания «Рэйтеон» совместно с Командованием авиационных систем ВМС США провели два пуска ракеты TOW-2A RF на дальность более 2600 метров. Обе ракеты поразили цели с точностью несколько дюймов от центра прицеливания. «Раньше с вертолетов применялись ракеты «Тоу» с проводной системой наведения», сказал Мишель Ломеир (Michelle Lohmeier), вице-президент наземных боевых систем компании «Рэйтеон». «Эти пуски показали возможность применения TOW-2A RF с платформ, которые раньше использовали ракеты с проводной системой наведения, без особых изменений». Раньше TOW-2A RF не использовалась в качестве авиационной ПТУР.
Беспроводные модификации TOW 2A, TOW 2B Aero и TOW Bunker Buster широко используются во многих странах мира. Ракеты «Тоу» состоят на вооружении более 40 стран мира. В общей сложности компания «Рэйтеон» поставила более 690 тысяч таких ракет для вооруженных сил США и их союзников. Система «Тоу» будет находиться на вооружении армии и КМП США и после 2025 года.

МОДИФИКАЦИИ:
• BGM-71A (XBGM-71A) – исходная модель ПТРК TOW. В дальнейшем был разработан целый ряд модификаций ПТУР, некоторые из которых производились серийно, тогда как другие остались только на уровне опытных образцов:
• BGM-71B – модель ПТРК 1976 года, отличалась увеличенной дальностью в 3750 метров и бронепробиваемостью в 630 мм по сравнению с 430 мм у предыдущей модели.
• BGM-71C (Improved TOW, ITOW) – модификация 1981 года, отличительной особенностью модели BGM-71C стала дополнительная выдвижная носовая штанга установленная на носовой обтекатель. В результате этого наряду с новым кумулятивным зарядом бронепровиваемость возросла до 800 мм.
• BGM-71D (TOW-2) – модель 1983 года, были улучшены двигатели, а также система управления и боеголовка.
• BGM-71E (TOW-2A) – основана на предыдущей модели BGM-71D, но оснащена тандемной боевой частью для поражения целей оснащенных реактивной броней (динамической защитой). Небольшой заряд вызывает детонацию реактивной брони и позволяет основному кумулятивному заряду пробить основную броню.
• BGM-71F (TOW-2B) – модификация основана на модели BGM-71D и предназначена для поражения бронетехники в наиболее уязвимой верхней её части. TOW-2В оснащена новой модифицированной БЧ с двойным кумулятивным зарядом, действие которого направлено под углом к продольной оси ракеты и двухрежимным дистанционным взрывателем, разработанным компанией Thales Missile Electronics.
• TOW-2N – опытный образец. В 1989 году компанией «Хьюз» были показаны опытные образцы модификации ПТУР обозначаемой «TOW-2N», в которой управление ракетой осуществлялось по радиоканалу, работающему в миллиметровом диапазоне длин волн. Серийно этот вариант не производился.
• BGM-71G – обозначение BGM-71G было присвоено одному из вариантов ПТУР «TOW-2В» с отличным от основного варианта типом бронебойной боевой части, однако данные о серийном изготовлении таких ракет отсутствуют.
• BGM-71H (TOW 2A) – вариант ПТРК разработан на основе модели BGM-71E, он предназначен для разрушения полевых укреплений, бункеров и городских строений. В 1996 году компания «Хьюз» предложила модернизировать некоторое количество имевшихся «TOW» установкой на них новых боевых частей для поражения бункеров, легкобронированной техники и сооружений. ПТУР обладает дальностью стрельбы в 3750 метров. В первую очередь им оснащаются БТРы семейства Stryker.
• TOW-IIR (Imaging Infrared) — тепловизионная головка самонаведения (ГСН) для «TOW», испытывавшаяся компанией Texas Instruments в начале 1990-х годов. Принята не была;
• FOTT (Follow-On To TOW) — программа начатая в 1996 году как конкурс проектов разработки замены «TOW», прекращена в 1998 году без всякого результата;

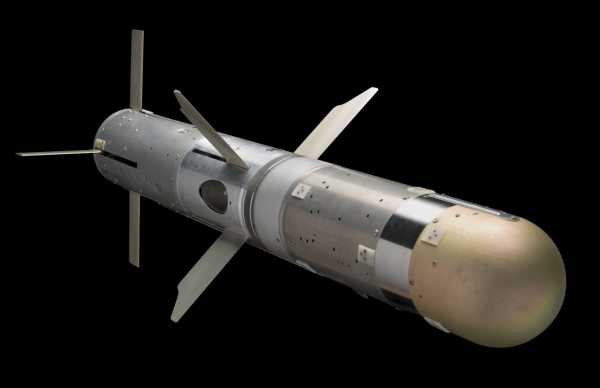

• TOW-FF (TOW Fire-and-Forget – TOW «выстрелил и забыл») — разработка компании Raytheon начатая в 2000 году и представлявшая собой ПТУР «TOW» оснащённую тепловизионной ГСН с матрицей в фокальной плоскости и радиоканалом для реализации возможности командного наведения ракеты. Из-за финансовых ограничений программа была прекращена в 2002 году.

• TOW 2B Aero – модификация ПТРК обладает дальностью 4,5 км. Для увеличения дальности с 3,75 км до 4,5 км потребовалось увеличить длину провода и установить новый аэродинамический обтекатель, притом что двигатели на ракете изменены не были.
• TOW 2B RF (TOW-2B Aero с радиоканалом) – вариант TOW 2B Aero обладает дальностью 4,5 км. Для увеличения дальности с 3,75 км до 4,5 км потребовалось увеличить длину провода и установить новый аэродинамический обтекатель, двигатели на ракете изменены не были. TOW 2B RF управляется односторонними скрытыми радио командами. Дальность действия ракеты составляет 4.5 км. Система совместима с находящимися на вооружении пусковыми установками. В июне 2010 года компания Raytheon сообщила о намерении разработать авиационную пусковую установку для применения ПТУР «TOW-2B Aero RF» оснащённых радиокомандным наведением, совместимую со всеми вариантами ракет «TOW».
• MAPATS — израильская противотанковая управляемая ракета, оснащённая полуактивной лазерной системой наведения. Ракета разработана концерном Israel Weapon Industries, в некоторых источниках содержится информация, что MAPATS разработана на основе конструкции ПТУР «TOW-2».

ХАРАКТЕРИСТИКИ

Дальность стрельбы , м:
— TOW 3000
— TOW-2A 3750
— TOW-2B 3750
Вес боевой части, кг:
— BGM-71A/B 3,9 кг
— BGM-71C ITOW 3,9 кг
— BGM-71D TOW 2 5,9 кг
— BGM-71E TOW 2A 5,9 кг
— BGM-71F TOW 2B 6,1 кг
Бронепробиваемость: 600-1000 мм (в зависимости от модели)
Скорость полета, м/с 300
Время полета на максимальную дальность , с
— TOW-2A 20
— TOW-2B 21
Диаметр корпуса, мм
— TOW 127
— TOW-2A 149
— TOW-2B 149
Длина ракеты, мм
— TOW 1170
— TOW-2A 1280
— TOW-2B 1219
Размах крыльев, мм 450
Стартовый вес, кг
— BGM-71A/B 18,9
— BGM-71C ITOW 19,1
— TOW-2A 21,6 – 24,5
— BGM-71D TOW 2 21,5
— BGM-71F TOW-2B 22,6
— TOW 2 Противобункерный 28,9
Пусковая установка многократного использования
Общая длина ПУ, мм 2210
Темп стрельбы, выстр./мин 2
Вес пусковой установки TOW 2, кг 92,8

Источники: topwar.ru, army-news.ru, asdnews.com, Военный Паритет, ru.wikipedia.org, rbase.new-factoria.ru и др.

nevskii-bastion.ru

ПТУР TOW — «Старушка» с опасными наклонностями

Страница 1 из 3


Так можно назвать самую старую и массовую противотанковую ракету второго поколения ПТРУР TOW. Но поговорить о ней имеет смысл, несмотря на её возраст, поскольку и сегодня она активно используется в ходе боевых действий на Ближнем Востоке, в том числе и против российской бронетехники. Звук, похожий на сухой кашель, небольшое облако дыма и ракета отправляется в полёт, в конце которого вряд ли обрадуются её прибытию. Так можно описать старт самой старой и массовой противотанковой ракеты второго поколения — ПТУР TOW. Почти полвека она применяется во всех знаковых вооружённых конфликтах и всякий раз находит свои жертвы. Название этого американского противотанкового ракетного комплекса (ПТРК) уже давно на слуху в зарубежных СМИ.

В далёком 1972 г. они сообщали о его успехах в борьбе с бронетехникой Народной армией Вьетнама, годом позже о том, как из ПТРК TOW в ходе войны Судного дня подбили десятки арабских танков, а в 1982 г. появилась информация, что с помощью этой ПТУР были сожжены дебютировавшие на Ближнем Востоке советские танки Т-72. В 1986 г. ПТУР TOW оказались в центре скандала «Иран-контрас». В июле 2003 г. появились фото, как с их помощью уничтожают сыновей иракского диктатора Саддама Хусейна. Сегодня западные СМИ рассуждают об эффекте от применения этого ПТРК в Сирии, и говорят о перспективе дальнейшего его использования чуть ли не до середины XXI в. Недавно о ПТРК TOW заговорили и на центральных каналах российского телевидения. Причиной стала стрельба из него в Сирии по российскому вертолёту, а также по новейшему танку Т-90. Съёмки этих событий вызвали интерес у миллионов пользователей сети Интернет. Вертолёт от взрыва боевой части, которая даже в самом первом варианте содержала 2,5 кг октола (octol), разлетелся на куски, что естественно для машины, которую способна пробить и автоматная пуля, а вот танк выдержал удар, причём при выключенных системах активного противодействия ПТУР.



Сорок пять лет участия в вооружённых конфликтах. В чём причина столь долгой жизни TOW? В чём причина массовости? Что это, результат высокого полёта конструкторской мысли? Необыкновенная технология производства? А может, это просто случайность? Начнём с оценки совершенства ПТРК TOW, взяв за основу его базовый вариант с ПТУР BGM-71A. И здесь нас будет ждать первая неожиданность, данный комплекс оказывается отнюдь не лидером среди аналогов, причём проигрывая им по ряду весьма важных характеристик. При равных дальностях стрельбы в переносном варианте (3000 м) он почти в два раза тяжелее советского ПТРК «Конкурс». Если для переноски «Конкурса» требуется два человека (оператор и заряжающий), то для ПТРК TOW необходимо четверо, при этом двое из них будут просто носильщиками, не участвующими в ведении стрельбы. Нести TOW тяжело и неудобно, замеренная на дистанции в 3,2 км скорость передвижения расчёта TOW оказалась равна 2,1 км/ч. При таких темпах он — явная обуза для любого пешего воинского формирования.



Мало того, что ПТРК TOW тяжёл, он ещё и сам представляет собой достаточно крупную цель. Недостаток существенный, если учесть, что во всех армиях мира ПТРК относят к объектам, для поражения которых привлекаются все имеющиеся средства — от винтовок до армейской авиации. О том, насколько важна малая силуэтность комплекса, можно судить по истории с американским ПТРК M-47 (Dragon). Отказ от его производства был во многом предопределён тем, что операторы Dragon на поле боя представляли собой отличную мишень. Заключение специальной комиссии Конгресса США гласило: в полномасштабных боевых действиях имеет шанс уцелеть только один из трёх расчётов ПТРК Dragon. Вообще говоря, несколько странное отношение к судьбе оператора характерно для производителей всех трёх ныне известных пехотных американских ПТРК — TOW, Dragon, Javelin. Создаётся впечатление, что разработчиков меньше всего волновала его выживаемость на поле боя, главное, чтобы были созданы наилучшие условия для работы аппаратуры комплекса, а то, какую цену за это заплатит расчёт — дело второе.



Бойцам, ведущим огонь из ПТРК TOW и Javelin, в этом плане повезло несколько больше в сравнении с коллегами, коим предстояло обслуживать ПТРК Dragon и то лишь потому, что эти комплексы способны открывать огонь с более дальних дистанций и у их расчётов появляется больший шанс остаться не замеченными. Но ведь все образцы такого оружия рассчитаны и на применение с ближних дистанций (стрельба почти в упор). Это считалось одним из главных их преимуществ перед ПТУР первого поколения. Интересно, сколько операторов уцелеет в этом случае? Наводчик TOW в процессе поиска цели, производства выстрела и полёта ракеты всё время должен стоять перед комплексом на коленях или согнувшись в поясе, являя собой (даже без учёта самой установки), что-то среднее между мишенями №7 и №8 (поясная и ростовая фигуры), попасть в которые снайпер средней квалификации обязан с дистанции в 800 м. В отличие от расчёта TOW, расчёт советского ПТРК «Конкурс», на боевой позиции имеет низкий силуэт. Его оператор, как правило, находится в лежачем положении, и обнаружить, а тем более поразить, его гораздо труднее.



Маскировка переносного варианта ПТРК TOW — задача, равносильная по сложности с организацией укрытия для противотанковой пушки. При этом, если пушку можно «зарыть в землю» так, что ствол будет буквально стелиться по земле, то с TOW этот номер не пройдёт, согласно эксплуатационным требованиям, его пусковая труба должна находиться на высоте не менее 0,75 м над поверхностью земли. В возимом наземном варианте недостатки комплекса TOW как крупной цели, скрадываются большим профилем самого носителя, но «вылезают» другие проблемы. Его конкуренты — франко-германский ПТРК HOT и советский ПТРК «Конкурс» имеют и большую дальность стрельбы и меньшее время полёта на максимальную дальность. Мало того, у европейского конкурента будет и в почти два раза большая бронепробиваемость. Нижняя граница температурного диапазона боевого применения TOW самая «тёплая» среди конкурентов: для «Конкурса» это -50°С, для НОТ -40°С, для TOW -32°С. Это делает проблематичным его применение в районах с суровым климатом.



Не назовёшь шедевром ПТУР TOW и с инженерной точки зрения. Здесь он проигрывает своим конкурентам по массо-габаритным характеристикам целого ряда основных узлов и агрегатов. Соперники сумели их спроектировать и проще и легче. Например это относится к органам управления — у TOW они в два раза тяжелее, чем у «Конкурса», и в пять раз, чем у франко-германского ПТУР НОТ. Такая же картина наблюдается при сравнении гироскопов — самый тяжёлый у TOW. В американском комплексе есть элементы конструкции, без которых смогли обойтись конкуренты, создавая свои ПТРК. Один из них — ствол, по которому ракета ещё какое-то время движется после выхода из контейнера. Именно по этой штуковине чаще всего идентифицируют TOW на поле боя. Ствол имеет массу почти в 7 кг. Примерно столько весит противотанковая ракета двухкилометровой дальности, или штурмовая винтовка с полным боекомплектом (пять магазинов).



Так откуда взялся этот ствол? Оказывается — в результате несовершенства ещё одного элемента ракеты — стартового двигателя, разработанного известной фирмой Hercules Inc. Этот двигатель, будучи прекрасно спроектирован как конструкция, оказался неудачным как устройство, предназначенное для выброса ракеты из контейнера с заданной скоростью. При его работе не удалось обеспечить гарантированное сгорание порохового заряда в пределах длины пускового контейнера. И поэтому, чтобы обезопасить оператора от потока раскалённого газа, — пусковую установку пришлось дополнить стволом. Введение в конструкцию ствола, в свою очередь, потянуло за собой необходимость решения массы других проблем. Здесь и крепёж ствола к пусковой установке, и съёмная конструкция переднего фланца на контейнере ПТУР и устройство обрезки проводной линии связи.



Наличие последнего связано с тем, что ракета комплекса управляется по проводам. Тонкие и прочные омеднённые стальные жилы на протяжении всего полёта разматываются за ракетой и по ним передаются все команды управления. После вылета ракеты провода оказываются внутри ствола, мешая удалить стреляный контейнер и установить новый ПТУР. Их надо как-то обрезать, для этого разработали специальные пирокусачки, разместив их в углублениях переднего фланца транспортно-пускового контейнера (ТПК). К ним, в свою очередь, пришлось прокладывать внутри стенки ТПК плоские медные жилы, устанавливать разъёмы и так далее. В итоге пусковая труба ПТУР TOW стала стоить как подержанная малолитражка. И что толку в оригинальности конструкции пирокусачек (они выглядят как маленькие капсулы), если другим комплексам они попросту не нужны? На этом проблемы со стволом не кончились. Появились другие, связанные с балансировкой качающейся части ПТРК. После вылета ракеты, задняя часть лафета пусковой установки облегчается, как результат передняя «клюёт носом». На рукоятках управления оператора возникает момент, который стремится увести прицельную марку вниз, и если он не успевает отреагировать на это воздействие (а такое бывало неоднократно), ПТУР врезается в землю. Чтобы уменьшить этот эффект, ствол несколько раз укорачивали, но полностью избавиться от несбалансированности не удалось.



Уже изначально в ПТУР TOW оказался заложен ряд спорных конструкторских решений, которые если и нельзя однозначно назвать ошибочными, то, по крайней мере, можно констатировать, что конкуренты посчитали их нерациональными. Ракета в полёте стабилизирована по крену (то есть, не вращается). Реализует эту схему двухканальная система управления, следствием чего (в сравнении с одноканальной для вращающейся ракеты) становится более сложные гироскоп и массивные рулевые машинки. Спроси разработчиков, почему они так сделали? Ответят, наверное, что у не вращающейся ракеты выше точность наведения, но ведь и у вращающихся ракет она оказалась вполне достаточная. Возникает вопрос и по боевой части TOW, которая при массе в 3,6 кг имеет бронепробиваемость на 200 мм меньшую, чем у БЧ ПТРК MILAN с её массой в 2,7 кг. Конечно, мощности БЧ TOW при такой массе и калибре (127 мм) в 1970 г. с лихвой хватало для поражения любого танка, но факт остаётся фактом, по своему исполнению TOW — явно проигрывает своим конкурентам. Может быть, тогда ПТРК TOW имел какие-то особенности наведения ракеты, что делало его более привлекательным для потребителей, чем другие комплексы? Нет, ничего необычного в нём по сравнению с другими ПТРК не было. То же самое глазомерное определение дальности (по рискам на прицельной марке) и такое же требование удержания цели в перекрестии прицела в течение всего времени полёта ракеты.



Практика боевого применения ракеты TOW, чтобы не говорила реклама, также не позволяет судить о какой-то исключительности. Более того, нет примеров её использования в тех условиях, для которых она создавалась, то есть в условиях общевойскового боя, когда со стороны противника ведётся интенсивный огонь, направленный на подавление противотанковой обороны. Подобную проверку боем на сей день прошли очень немногие ПТРК — советская «Малютка» (ближневосточная война 1973 г.), вертолётный вариант ПТРК HOT, переносные ПТРК MILAN и 9М111 «Фагот» (ливанская война 1982 г.). У автора статьи была возможность представить, в каких условиях в этом случае воюют расчёты ПТРК, глядя на пробитые осколками и опалённые огнём ПТУР, доставленные с полей сражений Ближнего Востока. Отметины от снарядных осколков имелись даже на низкосилуэтных ПТРК MILAN, легко представить, что ожидало бы в таком бою ПТРК TOW, который возвышается над землёй, как мотоцикл с коляской. В подавляющем большинстве случаев боевое применение TOW осуществлялось в условиях практически полного отсутствия противодействия со стороны противника. Над пилотами вертолётов во Вьетнаме не проносились огненные трассы зенитных снарядов, наземные установки TOW не попадали под заградительный огонь артиллерии.




ПерваяПредыдущая 1 2 3 Следующая > Последняя >>

www.dogswar.ru

ПТРК BGM71 TOW | Военное оружие и армии Мира

Исследования по возможной замене французских ПТРК SS10 и 5511, состоявших на вооружении армии США, новым противотанковым комплексом начались в конце 1961 года. Исследования показали целесообразность разработки ПТУР, запускаемой из контейнера, прицепиваемой оптически и управляемой по проводам (отсюда и аббревиатура TOW — Tubelaunched, Optically-sighted, Wire-guided).

РАЗРАБОТКА

Разработка комплекса TOW велась с 1963 по 1968 год под руководством компании «Хьюз Эйркрафт», и первоначально ПТРК назывался XBGM71. Официально серийное производство TOW началось в 1968 году после периода испытаний и оценок, а формально он был принят на вооружение в 1970 году. С тех пор было произведено ок. 650 тыс. комплексов различных модификаций. Таким образом, TOW является одним из наиболее широко распространенных ПТРК в мире. Несмотря на то что «Хьюз» разработала и первоначально изготавливала ПТРК TOW, в дальнейшем производство постепенно перешло в компанию «Рейган Системз».

КОНСТРУКЦИЯ

ПТРК TOW состоит из станка, пусковой установки и органов наведения и управления. Сама ракета обладает обычными аэродинамическими формами с простыми контурами корпуса и коротким конусообразным носом. Для стабилизации ракеты в полете в ее средней и хвостовой частях расположено по четыре крыла, раскрывающихся сразу после запуска. Боевая часть находится в передней части ракеты, а блок управления и двигатель — в задней и средней. Двигатель ракеты двухкамерный, твердотопливный, производства «Эллиант Техсистемз». Наведение ракеты производится через оптический прицел по линии прямой видимости, в связи с этим визуальный захват цели в момент запуска ракеты является критическим. Более того, оператор должен иметь цель в поле зрения в течение всего времени полета ракеты. Если происходит разрыв кабеля либо его полная выработка, то ракета продолжает полет по ранее указанной траектории. Оператор TOW использует телескопический прицел для поиска, прицеливания и последующего удержания ракеты на цели. Управляющие сигналы от компьютера передаются на систему управления ракеты по двум проводам, разматываемым с катушек в задней части ракеты. Система управления «Чандлер Эванс» CACS-2 использует дифференциальные приводы поршневого типа. Ракета оснащена высоко интенсивным тепловым маяком, служащим в качестве длинноволнового инфракрасного источника слежения и ксеноновым маяком для коротковолнового слежения. Эта двойная система слежения обеспечивает повышенную устойчивость к оптико-электронному и инфракрасному противодействию.

МОДИФИКАЦИИ

В ходе серийного производства ПТРК TOW неоднократно модернизировался. Исходной моделью была BGM71 А. Модель 1976 года BGM71В отличалась увеличенной дальностью стрельбы (3750 м) и бронепробиваемостью 630 мм по сравнению с 430 мм у предыдущей модели. В 1981 году была разработана модификация BGM71С (Improved TOW, ITOW). Ее специфической отличительной особенностью стала дополнительная выдвижная носовая штанга, установленная на носовой обтекатель. В результате этого наряду с новым кумулятивным зарядом бронепробиваемость возросла до 800 мм.

В 1983 году появилась модель BGM71D (TOW-2). Были улучшены двигатели, а также система управления и боеголовка. Ракета BGM71Е (комплекс TOW-2A) стала развитием BGM71D. Она оснащена тандемной боевой частью для поражения целей, оснащенных динамической защитой. Небольшой заряд вызывает детонацию элементов ДЗ и позволяет основному кумулятивному заряду пробить основную броню. Для поражения бронетехники в ее наиболее уязвимой верхней части предназначена ПТУР BGM71F (TOW-2B). Она оснащена новой БЧ с двойным кумулятивным зарядом, действие которого направлено под углом к продольной оси ракеты и двухрежимным дистанционным взрывателем. Взрыватель включает в себя лазерный профилометр и магнитный датчик. Подрыв БЧ производится при пролете ракеты над целью. По сути, цель поражается ударным ядром. Ракета по внешнему виду напоми нает TOW-2А, но без выдвижной носовой штанги, и оснащена двумя танталовыми боеголовками направленного взрыва. Детонация боеголовок происходит одновременно, действие одной направлено вниз, а другой — с небольшим сдвигом для обеспечения большей вероятности поражения. Материал боеголовок выбран с целью создать самовоспламеняющийся эффект в пораженной цели.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TOW (TOW-2)

Диаметр ракеты, мм: 127 (152)
Длина ракеты, мм: 1170 (1450)
Размах крыльев, мм: 450
Темп стрельбы, выстр./мин.: 2
Дальность стрельбы, м: 3000-4500 (в зависимости от модели)
Бронепробиваемость, мм: 600-1000 (в зависимости от модели)
Скорость (все модели), м/с: 300

Оставить эмоцию

Нравится Тронуло Ха-Ха Ого Печаль Злюсь
