ТЯЖЕЛЫЕ ТАНКИ СЕРИИ МК I — MK IV. Самые первые танки

ТЯЖЕЛЫЕ ТАНКИ СЕРИИ МК I — MK IV

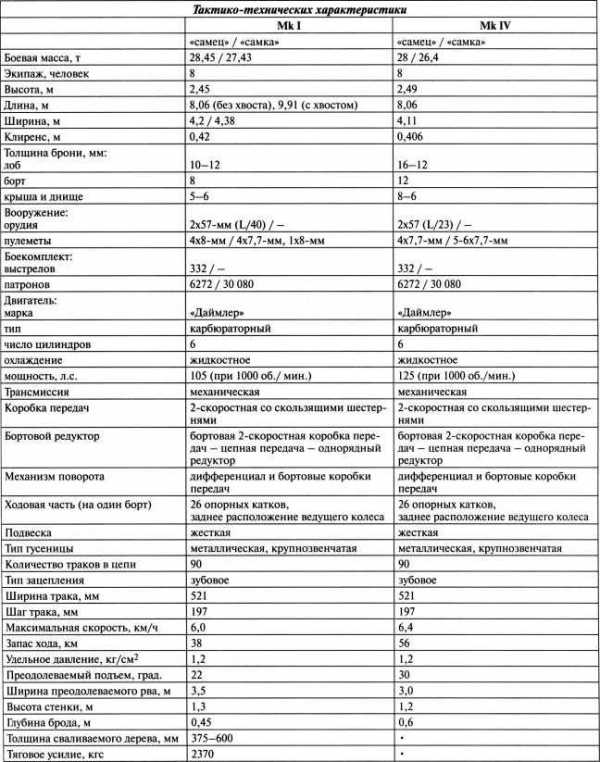

Схема компоновки Mk I сложилась в процессе разработки, когда «Маленький Вилли» обрастал новой ходовой частью и спонсона-ми. Корпус танка состоял из пяти основных частей — собственно корпус, две рамы гусеничного хода и два спонсона. Корпус в целом повторял коробчатую форму «Маленького Вилли» и внутри походил на машинное отделение боевого корабля — даже деревянный настил пола напоминал палубу. Высота внутреннего помещения позволяла человеку среднего роста продвигаться по нему, не пригибаясь, но в остальном оно было чрезвычайно тесно. Большую его часть занимали двигатель и трансмиссия. Перед двигателем размещалось отделение управления — рубка с двумя сиденьями. Экипаж составляли из восьми человек — офицера (обычно лейтенант или второй лейтенант) и семи нижних чинов. Водитель размещался в рубке справа, командир — слева чуть выше. Далее неоднократно будет использоваться название специальности «водитель» вместо более привычного для бронетехники «механик-водитель». Тому есть основание — специальность «механик-водитель» тогда еще только формировалась и появилась чуть позже. По сравнению с «Матерью», у Mk I рубку увеличили, дабы обеспечить хоть какой-то обзор. В проходах и спонсонах располагались наводчики и заряжающие (или пулеметчики), сзади у бортов — помощники водителя. В отличие от первых экземпляров «Матери» и «Большого Вилли», собиравшихся из мягкой котельной стали или катаной неброневой стали, корпус Мк I собирали из листов катаной брони. Делали корпус так — листы мягкой стали нарезали, сверлили в них отверстия под заклепки, затем закаливали и с помощью болтов и заклепок скрепляли уголками и стальными полосами. В апреле 1916 г. Суинтон предложил выполнить половину заказанных танков пулеметными — это отвечало задачам танков и ускорению производства. Так появилось деление танков на пушечно-пулеметных «самцов» (male) и пулеметных «самок» (female).

Задачей последних было подавление пехоты противника в окопах и прикрытие «самцов» от возможных пехотных атак.

Поскольку начальник Управления вооружений отказался выделять артиллерийские орудия для «сомнительных» машин, Адмиралтейство выделило морские 57-мм скорострельные пушки «Гочкис» (6-фунтовые, 6 pdr QF) с длиной ствола 40 калибров. Пушка имела кожух ствола, вертикальный клиновый затвор, гидравлический тормоз отката (сверху ствола) и пружинный накатник (под стволом). Предельная скорострельность составляла 15–20 выстр./мин. (в танке выдержать ее было невозможно), эффективная дальность — до 1800 м (разумеется, при стрельбе с места). Прицел — оптический. В спонсоне пушка монтировалась на тумбовой установке. Вращающаяся часть опиралась на неподвижное основание боевым штырем и фиксировалась соединительным кольцом. На вращающуюся часть цапфами укладывалась люлька качающейся части. Для наводки служил рычаг-правило, для управления огнем — пистолетная рукоятка со спусковым крючком, от движущегося казенника наводчика защищал боковой щит. Амбразуру спонсона перекрывал цилиндрический щит, связанный с вращающейся частью и имеющий вертикальные вырезы для пушки и прицела.

Вырез для пушки закрывал щиток, связанный с люлькой. 57-мм выстрелы укладывались в нижней части спонсонов и в стеллажах между боковыми стенками, пулеметные патроны — в коробках с внутренней стороны щитов установок. Установка оказалась весьма неудобной. Стрельбу из пушки наводчик вел, стоя на коленях на деревянном настиле — фальшполу спонсона, под которым укладывали ЗИП. При откате казенник пушки почти достигал капота двигателя. Большой щит легко заклинивался при попадании между ним и стенками пуль, мелких осколков или камней с грунта. Стреляные гильзы выбрасывали через отверстие в нижней части двери спонсона. Кроме пушек «самцы» вооружались тремя-четырьмя пулеметами «Гочкис» — производство ручных пулеметов французской системы «Гочкис» англичане начали в Ковентри в 1915 году. Питание пулемета — от жесткой ленты (обоймы), охлаждение ствола — воздушное, боевая скорострельность — до 150 выстр./мин. Огонь из лобового пулемета вел командир.

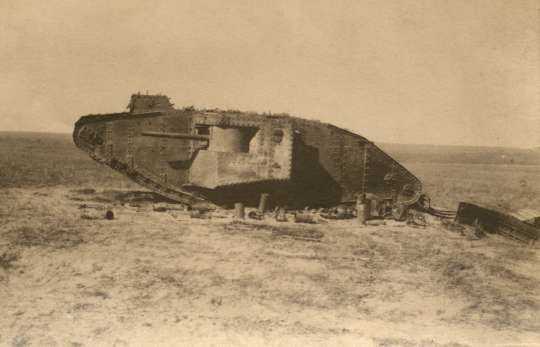

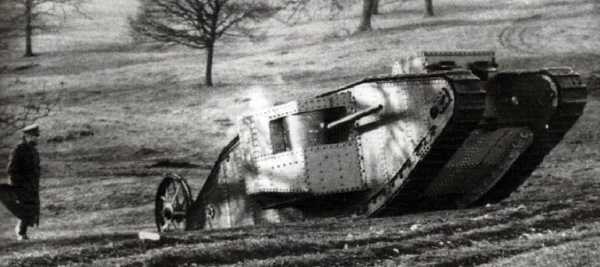

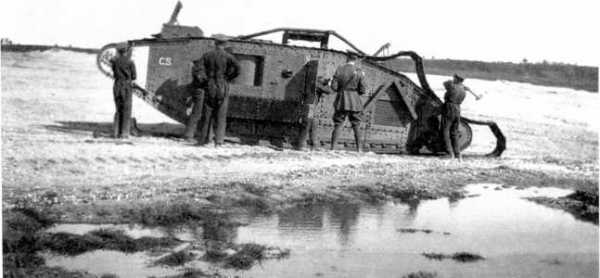

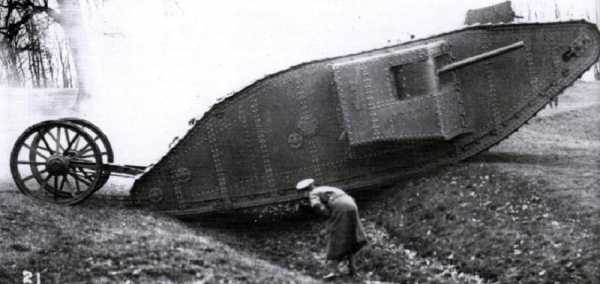

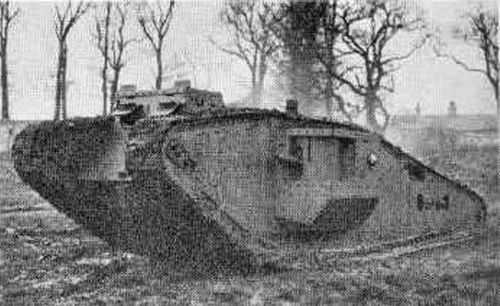

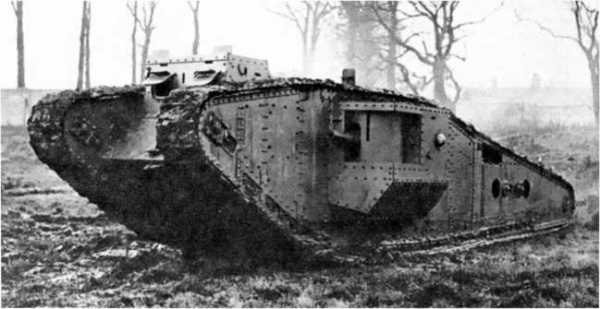

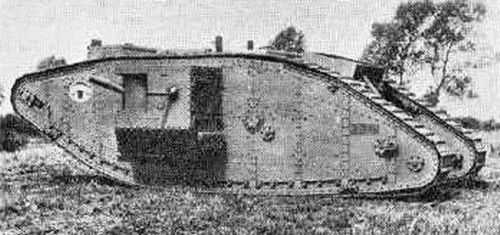

Тяжелый танк Mk I в варианте «самец» на поле боя. Колесный хвост танка частично разрушен.

Амбразуры пулеметов снабжали откидными крышками — на случай извлечения пулемета. В бортах спонсонов и рубки делались лючки с внешними заслонками для стрельбы из личного оружия. Револьверы считались важным оружием — экипажи проходили специальные курсы стрельбы из них. И в бою окруженным танкистам действительно приходилось отстреливаться от пехотинцев противника. Командиру было крайне трудно управлять огнем. Размещение вооружения в тесных спонсонах, на небольшой высоте от земли в сочетании с плохим обзором допускало стрельбу только на малых дальностях, но задачи вооружения танков и не шли дальше. Для посадки и высадки экипажа в задней стенке каждого спонсона имелась дверь с наружными петлями, под дверью крепили ступеньку. Имелись также лаз в крыше корпуса и узкая дверь в кормовой стенке справа, за радиатором. Танк-«самка» вооружался 4 пулеметами «Виккерс» калибра 7,7 мм (.303) и 1–2 пулеметами «Гочкис».

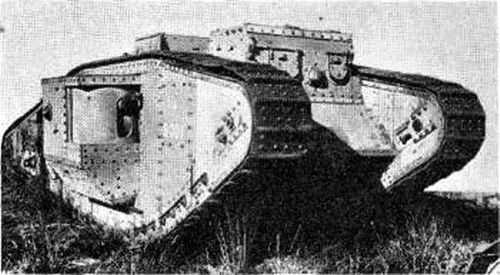

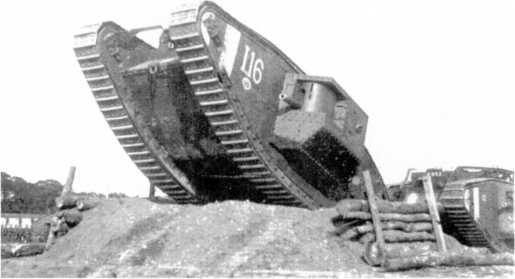

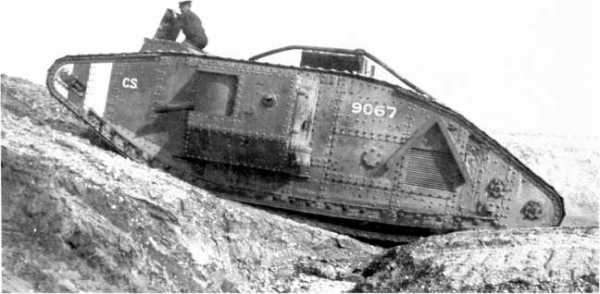

Тяжелый танк Mk IV «самец» на занятиях по вождению преодолевает препятствие с помощью бруса самовытаскивания. Хорошо виден способ крепления бруса к гусеницам.

Каждый спонсон нес по два «Виккерса» в цилиндрических установках с бронировкой кожуха ствола. «Виккерс» — основной пулемет британской армии — имел питание от звеньевой ленты, боевую скорострельность до 300 выстр./мин., водяную систему охлаждения ствола, был громоздок. Зато в отличие от «Гочкиса» мог развивать интенсивный огонь. Люк-лаз с откидной дверью в задней стенке спонсона имел высоту 30 см и позволял протиснуться только ползком и боком, в случае пожара был почти бесполезен. Двигатель и коробку передач прямо заимствовали от тяжелого колесного трактора «Фостер» («Фостер-Даймлер»), разработанного для ВМФ. Марка «Даймлер» не должна удивлять: еще в 1891 г. упомянутый ранее британской конструктор Ф.Симмс приобрел у Даймлера права на производство его карбюраторных двигателей в Великобритании, но затем перепродал их Г.Лоусону, который с 1896 г. основал в Ковентри компанию «Даймлер Мотор Компани Лимитед» (она же «Инглиш Даймлер Мотор»). Карбюраторный 6-цилиндровый бесклапанный двигатель «Даймлер» жидкостного охлаждения мощностью 105 л.с. (78,3 кВт) устанавливался на раме в средней части танка по оси и занимал пространство 1×1,5×0,7 м, так что по бокам от него оставались проходы шириной 0,35 м. Выхлопные трубы выводились вверх на крышу, имели эжекторы, но глушителями не снабжались, прикрывались от дождя и засорения скобами. Выхлоп вверх демаскировал танк искрами, нередко поджигал брезенты. Некоторые экипажи сами ставили глушители из пустых банок из-под масла, обкладывали трубы мокрыми мешками или глиной. Трубчатый радиатор с вентилятором располагался у задней стенки корпуса и соединялся с системой охлаждения двигателя трубой, проходящей под крышей. Отбор мощности на вентилятор — от коробки передач. Два бензобака по 114 л (25 галлонов) каждый размещались по бокам от рубки между внутренними и наружными стенками рам ходовой части (боковых выступов). Неудивительно, что рядом крепились огнетушители. К карбюратору бензин подавался самотеком. Если танк сильно наклонялся — на дне воронки, например, — подача бензина могла прерваться, и тогда экипаж переливал его из бака в карбюратор бутылкой. Запуск двигателя производился тремя-четырьмя членами экипажа П-образной рукояткой, расположенной над коробкой передач. Это было небезопасно — был случай, когда в момент начала работы двигателя танкист упал, поскользнувшись на масляном пятне, а с силой вырвавшаяся из рук рукоятка разможжила ему голову.

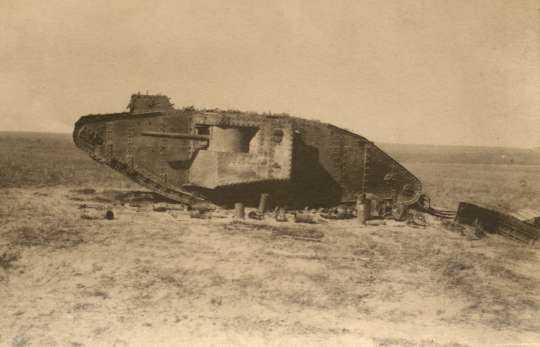

Германская двуколка проезжает мимо разбитого британского танка Mk IV «самка».

Карданный вал через сцепление (конус на ферродовой подкладке с продольным управлением) передавал вращение от двигателя на двухскоростную коробку передач со скользящими шестернями, а выходной вал коробки передач через червячный редуктор — на дифференциал. Каждый поперечный выходной вал дифференциала нес на конце две шестерни, которые вместе с парой скользящих шестерен на отдельном валу образовывали двухскоростную бортовую (вторичную) коробку передач. Бортовые коробки понадобились ради 3-й и 4-й скоростей — на разработку новой основной коробки передач просто не было времени. На вторичном валу бортовой коробки передач находилась ведущая звездочка цепной передачи (цепь Галля), ведомая звездочка большего диаметра вращалась на одном валу с шестерней однорядного бортового редуктора, последний же приводил во вращение расположенное сзади ведущее колесо гусеничного хода. Скорости движения: на 1-й передаче — 1,2 км/ч, на 2-й — 2 км/ч, на 3-й — 3,6 км/ч, на 4-й — 6,4 км/ч. Средняя скорость движения по полю — 3,2 км/ч, заднего хода — 1,2–1,5 км/ч. Открытая бортовая передача быстро забивалась грязью. Сзади к танку шарнирно крепился хвост — на Х-образной раме монтировали два металлических колеса с ребордой, врезавшейся в грунт. Набор пружин прижимал хвост к земле, для подъема служил открыто установленный гидравлический домкрат, для поворота — тросовая тяга и шарнирные рычаги. Хвост служил для повышения устойчивости и увеличения ширины перекрываемого рва, а также для поворота и в качестве грузового прицепа. Управляли танком водитель, командир и два помощника водителя, работавшие на бортовых коробках передач. Водитель подавал им команды голосом, но чаше привлекал их внимание ударами рукой или молотком по капоту двигателя и на пальцах показывал номер передачи. Для крутого поворота поднимался хвост, водитель выключал сцепление, блокировал дифференциал, сжатым кулаком указывал одному помощнику поставить бортовую коробку в нейтральное положение, другому помощнику командовал 1-ю или 2-ю передачу (один или два пальца), затем включал сцепление. Командир, управлявший ленточными тормозами бортовых передач, подтормаживал соответствующую гусеницу. После поворота операции проделывали в обратном порядке. С остановленной гусеницей танк разворачивался почти на месте.

Женщины-работницы завода Фостера в Линкольне снялись на фоне собранного танка Mk IV. Работницы не отказали себе в удовольствии пошутить, выставив пиратский флаг.

Чтобы незначительно подправить курс или повернуть с большим радиусом, использовался колесный хвост — помощник поднимал хвост домкратом, водитель, вращая барабан с тросом, поворачивал хвостовые колеса, потом помощник открывал кран насоса, давая хвосту опуститься. Третий способ поворота — за счет разницы скоростей гусениц — требовал большей работы командира педалями тормозов. В любом случае требовались значительные усилия и согласованная работа 3–4 человек, что сильно ограничивало маневренность. Утверждают, что было весьма нелегко заставить машину двигаться в нужном направлении даже по хорошей дороге и на скорости пешехода.

26 сдвоенных опорных катков малого диаметра помещались, как в обойме, между стенками рам ходовой части вместе с ведущим и направляющим колесами и бортовыми коробками передач. Крепление осей катков в стенках усиливали уголками. Направляющее колесо крепилось впереди на салазках с винтовым механизмом регулировки натяжения гусеницы. Гусеница шириной 520 мм составлялась из 90 траков. Трак состоял из башмака из броневой стали и прикрепленных к нему двух рельсов (гребней). Изгиб одной грани штампованной пластины башмака прикрывал соединительный палец. Каждый третий опорный каток оснащался ребордой для направления гребней. Верхняя часть гусеницы скользила по особому рельсу, имелся только один поддерживающий ролик. Зацепление гусеницы — зубом ведущего колеса за соединительный палец шарнира траков. Нижняя ветвь гусеницы шла по дуге, соответствующей колесу диаметром 18,3 м, и на твердом грунте длина опорной поверхности не превышала 1,2–1,5 м. Так хотели уменьшить сопротивление движению и повороту. Но в результате машину сильно раскачивало. Общими недостатками гусениц, охватывающих корпус, были излишняя длина и масса гусеничной цепи, ее высокая уязвимость и низкий ресурс.

Плохо было с наблюдением и связью. Командир и водитель пользовались смотровыми окнами в лобовом листе, прикрываемыми наружными бронещитками. В крыше рубки установили простейшие перископы, но вскоре от них отказались — командир и водитель просто не успевали ими пользоваться. Смотровые щели в бортах не обеспечивали хорошего обзора, зато осколки, брызги свинца от пуль, мелкие отколы с внутренней стороны брони при попадании пуль близко к щелям, попавших в броню вблизи их, поражали лица и глаза танкистов. Ранения лица и глаз составляли до 80 % ранений танкистов Первой мировой войны.

Для дальней связи в танке возле места помощника водителя крепили клетку с почтовыми голубями, которых выпускали через верхний люк или амбразуры.

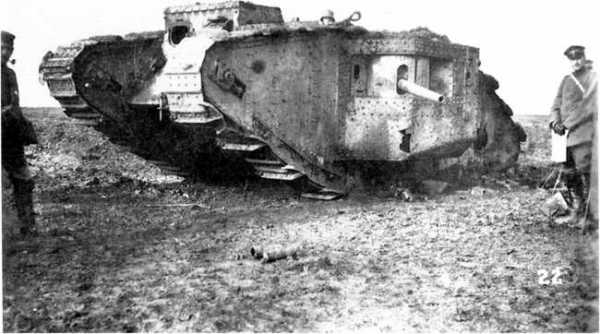

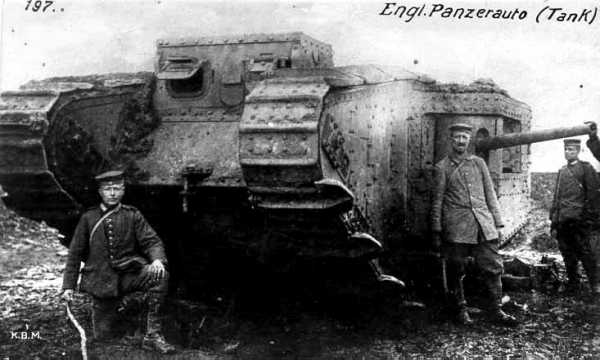

Германские солдаты и офицер позируют рядом с подбитым британским танком Mk II. Обратим внимание на уширенные траки в гусеничных цепях танка.

Голубиная почта получила в Первую мировую войну большое развитие. К концу войны, например, британцы на Западном фронте имели до 6 тысяч почтовых голубей. Имелись подвижные голубятни, обслуживавшие разные рода войск. Но пребывание в танке голуби выдерживали хуже людей и нередко просто дохли. Для ближней связи употребляли сигналы флажками или лампой. Использовали в бою и другие средства — высовывали из люка руку или лопату. Прибегали к действиям «делай, как я», но в дыму и при тряске сквозь узкие щели не всегда удавалось различить командирский танк. Держали связь пешими посыльными — опасный, но надежный способ. Не существовало и внутренних переговорных устройств. В передней части над лобовым листом корпуса крепились две фары. В танке штатно возили запасной бак с моторным маслом, два бачка со смазкой, три с водой (всего около 90 литров), запасные пулеметные стволы, запчасти к двигателю, двухдневный запас продовольствия. Буксирные приспособления представляли собой два ушка со стержнем (пальцем). На крыше Mk I поначалу монтировали двухскатную деревянную раму с проволочной сетью. Она служила для крепления маскировочного материала и защиты от ручных гранат. После первых боев на Сомме от этой громоздкой сетки («обезьяньей клетки», как ее иногда называли) отказались. Об удобстве работы для экипажа не было и речи. Танк на ходу швыряло, все не закрепленное внутри срывалось с места, а не закреплено было почти все возимое имущество. Кроме того, танки изрядно шумели. Это производило сильное моральное воздействие на противника, но мешало скрытному сосредоточению техники, а экипажи просто оглушало. На ходу в танке скапливались выхлопные газы, бензиновые пары. В течение 10 минут после запуска двигателя температура внутри танка достигала 40 °C, даже в холода североевропейской зимы редко была ниже 32°, а порой достигала, по одним данным 50, по другим, даже 70°. В бою отравления выхлопными и пороховыми газами, тепловые удары были у экипажей «ромбовидных» танков обычным делом. Начиналось с головной боли, тошноты и кончалось бредом и обмороками. Бывали и смертельные случаи. Даже в бою танкисты иногда останавливали танк, выскакивали наружу и отдыхали под машиной. Проходимость танков оказалась ниже ожидавшейся. На твердом грунте удельное давление достигало 2 кг/см², в мягкий грунт гусеница погружалась, увеличивая опорную поверхность и уменьшая удельное давление до 0,5 кг/см², но при этом сильно возрастало сопротивление. Гусеницы вязли, и тяжелые машины садились на грунт, пни и камни. Дж. Ф.Ч. Фуллер писал позже, что эти танки «делали для ровной дороги и сухой погоды». Из-за большой ширины они с трудом проходили по теснинам или просекам. Невысокой была и механическая надежность и живучесть узлов, жесткость корпуса.

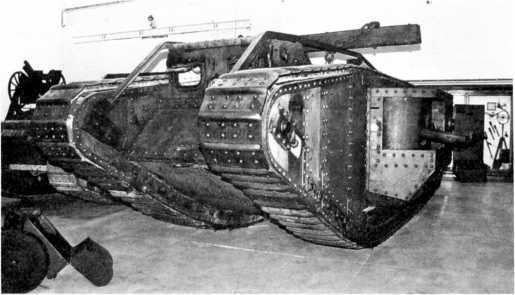

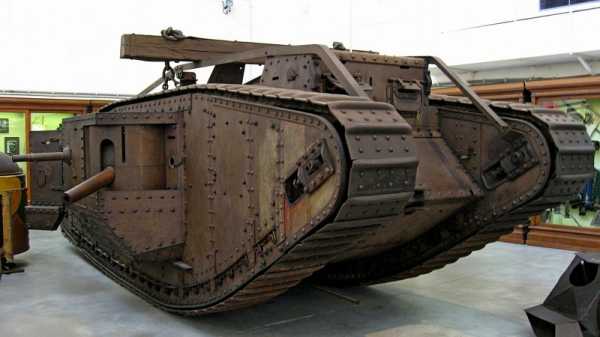

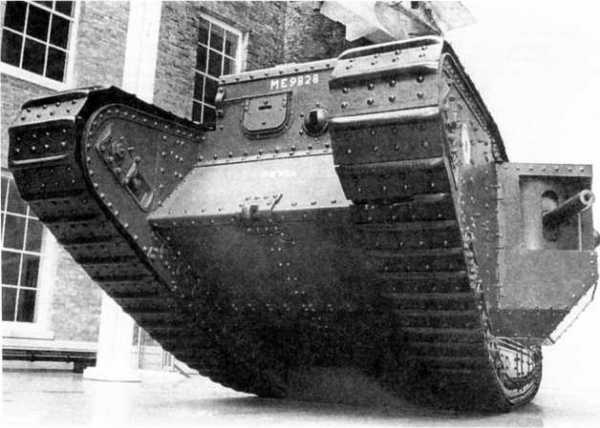

Тяжелый танк Mk IV «самец» в экспозиции Королевского музея Армии и военной истории в Брюсселе, Бельгия. Обратим внимание на укладку бруса для самовытаскивания.

Часты были прогибы днища и рам ходовой части, выводившие из строя узлы и агрегаты танка. Траки из упрочненной броневой стали оказались слишком хрупкими для тех постоянных ударных нагрузок и интенсивного износа, которым подвергались, — водители танков старались избегать щебня или камней, переходов через железнодорожные переезды. Всего было выпущено 75 Мк 1-«самцов» и столько же «самок». После первых боев танков на Сомме генерал Хэйг 29 сентября 1916 г. потребовал увеличить заказ до 1000, потом 1250 танков, внеся улучшения в конструкцию. Военный совет поспешил в октябре отменить этот заказ, ссылаясь на несовершенство танков. 23 ноября 1916 г. в Лондоне созвали совещание по поводу дальнейших работ над танками. Лейтенант Стэрн, нарушая субординацию (благо положение финансиста и «временный» характер его военной службы позволял ему не опасаться за последствия), обратился к Ллойд-Джорджу, который, став премьер-министром, разрешил увеличить заказ на 1917 г. Против этого не возражал и начальник Генерального штаба Робертсон. Выдали новые заказы на броневые плиты, вооружение, стальные поковки. Началось расширение заводов. Продолжал свое участие в программе Фостер, со временем в нее включились заводы «Ковентри Орднанс» в Глазго и «Армстронг-Уитворт энд Ко» в Ньюкасле. Запланировали последовательный выпуск трех модификаций — 50 Mk II в январе 1917 года и 50 Мк III к 7 февраля в качестве переходных, а затем до 31 мая выпускать в неделю по 20 Mk IV. Мк II не имел колесного хвоста. Отказу от него способствовал якобы эпизод, когда у одного Mk I хвост «отстрелили» снарядом, и это не сказалось на маневренности танка. Ширина перекрываемого рва уменьшилась на 0,5 м, а общая длина танка — почти на 2 м, так что отказ от такого рудимента был полезен. На месте «хвоста» остался ящик для имущества. Стенки спонсонов несколько скосили внутрь. Круглый лючок в крыше заменили более удобным прямоугольным с откидной вперед крышкой, прикрыв его кожухом. Общую емкость бензобаков увеличили до 281,4 л. Стальные опорные катки и ведущие колеса заменили чугунными. Выхлопную трубу вывели вдоль крыши на корму. На «самки» вместо «Виккерсов» начали ставить ручные пулеметы «Льюис» с питанием из дискового магазина, воздушным охлаждением, боевой скорострельностью до 150 выстр./мин. Выбор «Льюиса» (выпускался оружейной фабрикой в Бирмингеме), видимо, объяснялся его широким признанием на тот момент в британской пехоте и авиации.

Часть тяжелых танков, как показанный на этом фото, имели узкие гусеницы, аналогичные Mk IV.

На Mk III планировали увеличить толщину брони бортов до 12 мм, в стенках корпуса выполнили отверстия для крепления накладных бронелистов («экранов»), но их так и не установили. Каждый шестой трак уширили, укрепив на нем болтами шпору с развитым грунтозацепом. Ввели балку самовытаскивания. Поначалу это был 2-метровый торпедообразный деревянный брус, крепившийся на крыше поперек машины. Если гусеницы начинали буксовать, их тормозили, кто-либо из экипажа выбирался на крышу и цепями крепил брус к тракам гусениц. Гусеницы пускали вновь, балка упиралась в грунт и давала им опору. По сию пору танкисты предпочитают иметь на машине балку или бревно как старое и надежное приспособление для самовытаскивания. Mk II и Мк III выпустили по 50 единиц каждого (по 25 «самцов» и столько же «самок»). После поставки достаточного количества Mk IV оставшиеся на ходу Мк I, II и III использовали как учебные или специальные. В мастерских танкового корпуса Mk I разоружили и превратили в танки снабжения (именовались также «тендерами»). При этом спонсоны переделывали в «грузовые» — внутренний объем спонсона освобождался, а амбразуры заделывались. Грузоподъемности такого «тендера» хватало для снабжения пяти боевых танков. Такие танки снабжения использовали у Мессии в июне 1917 года. Часть Mk II и III переделали в «радиотанки» — в одном спонсоне размещали радиостанцию с аккумуляторной батареей, в другом оборудовали место радиста. На рубке крепили мачту, удерживаемую растяжками, на которой натягивали антенну из вертикальных проводов. Впервые «радиотанки» использовали в сражении на Ипре. Работать такая радиостанция могла только на стоянках, хотя делались опыты с работой радиостанции в движении с использованием волочащейся за танком проволочной антенны.

Заказ на постройку танков Mk IV выдали в сентябре 1916 года, к производству он был готов в феврале 1917-го, в марте начали поставку, в мае их получили британские танкисты во Франции. Планировали выпустить до 1200 танков, всего собрали 1015 — 420 «самцов» и 595 «самок» (примерно три «самки» на два «самца»). Танки строились не только на средства метрополии. Скажем, один Mk IV «подарили» правительству Великобритании власти британского протектората Малайзии. Этот танк даже нес на лобовом листе изображение традиционного для Юго-Восточной Азии дракона, а на борту — рисунок глаза в «восточном» стиле. Доставлять Mk IV во Францию начали в апреле 1917 г., их боевой дебют состоялся в июне у Мессин.

Тяжелый танк Mk IV «самец», переделанный в вариант «Тэдпол» («головастик»).

В устройство танка внесли ряд улучшений, связанных в основном с бронированием и вооружением. В связи с использованием германской пехотой бронебойных пуль типа SmK толщину брони в лобовой части довели до 16 мм, бортов — до 12, а крыши до 8 мм. Бронирование наконец защищало танк от ружейно-пулеметного огня на всех дальностях. Спонсоны больше скосили снизу, уменьшив их «зарывание» в грунт при крене танка. Один из первых танкистов из бывших моряков говорил, что танк при движении раскачивается «как торпедный катер во время шторма», так что спонсоны часто цепляли грунт. Скосы, конечно, не уменьшили раскачивание, но танки перестали застревать из-за зарывания нижней грани спонсона. Кроме того, спонсоны теперь могли вдвигаться внутрь корпуса по салазкам, что облегчало транспортировку по железной дороге — у Mk I, II и III спонсоны приходилось отделять. Тут можно вспомнить эпизод, описанный Лиддел-Гартом, когда один из генералов штаба Хэйга потребовал доставить танки к фронту по определенной железнодорожной линии. Технический специалист указал, что если выбрать другой путь, удастся избежать двух тоннелей, через которые танки не пройдут по своим габаритам, на что получил резкий ответ: «Ну, тогда расширьте тоннели!» Тоннели, конечно, расширять не стали, а убираемые спонсоны стали существенным подспорьем при перевозке танков. Но в бою иногда, при большом крене и тряске, спонсоны срывали фиксаторы и, внезапно сползая в танк, калечили экипаж. Размеры двери спонсона увеличили с 600×400 до 900×500 мм. На «самках» спонсоны заметно уменьшили, так что масса танка несколько снизилась. Под пулеметными спонсонами выполнили люки-лазы с двухстворчатыми крышками, посадка и — главное — высадка облегчились. Кроме того, имелись люки в крыше. Стволы орудий укоротили с 40 до 23 калибров (т. е. с 2,28 до 1,31 м). Укороченные стволы облегчали вдвижение спонсонов внутрь, не утыкались в землю при крене и не задевали деревья или стены домов. Уменьшение массы и размеров орудия облегчало его наведение в бою и демонтаж при ремонте. При небольших дальностях ведения огня укорочение стволов и уменьшение начальной скорости снаряда до 441 м/с было оправданно. Эффективная дальность — при стрельбе с места, конечно, — не превышала 400 ярдов (около 365 м). Угол наведения орудия по горизонтали составлял 100–110°. В боекомплект орудий входили картечные выстрелы, часто помогавшие «очищать» окопы огнем накоротке. Размещение боекомплекта по-прежнему было источником высокой взрывоопасности. Пулеметы «Льюис» крепились в шаровых установках, на «самках» эти установки монтировались в поворотных цилиндрических щитах. На «самцах» было четыре «Льюиса», из них два запасных, на «самках» — шесть, из них один-два запасных. Питание пулемета «Льюис» — из крепящегося сверху диска на 47 патронов, мог использоваться и увеличенный диск емкостью 96 патронов. Это было определенным преимуществом перед пулеметом «Тонкие» с питанием от жесткой обоймы («полосы») на 14 патронов.

На этом фото видно, насколько увеличивалась длина опорной поверхности гусеницы при переделке танка Mk IV в вариант «Тэдпол» (мелом на борту отмечены «нормальные» габариты).

Для установки в танк использовалась «авиационная» модификация пулемета с заменой приклада рукояткой под левую руку. Кожух системы воздушного охлаждения, обеспечивавшей «Льюису» возможность ведения интенсивной стрельбы, требовал увеличить амбразуры. Бронировать такие амбразуры было сложно, углы наведения оказались невелики, а работа с пулеметами малоудобной. Однако шаровая установка была лучше, чем прежняя цапфенная, и использовалась на машинах следующих марок для пулеметов «Гочкис», которые специальная комиссия рекомендовала в мае 1917 г. «Гочкис» Mk I* с жесткой полосой (обоймой) на 30 патронов или полу-жесткой лентой, принятый в июне в качестве танкового, оказался, пожалуй, самой удачной модификацией ручного пулемета «Гочкис». Модернизировали двигатель. Алюминиевые поршни и двойные карбюраторы позволили повысить мощность до 125 л.с., хотя удельной мощности в 4–5 л.с./т все равно было маловато. Установили регулятор малых оборотов, эжектор выхлопной системы, наконец, ввели глушитель, расположив его на крыше. Система подачи горючего — «Автовак» («Вакуум»). Бачок системы крепили над карбюратором, вакуумный насос работал от двигателя. Бензин выкачивался из баков в бачок за счет разрежения и подавался в карбюратор собственной тяжестью. Важной новинкой стала установка бензобаков вне корпуса на корме, так что их прикрывали выступы ходовой части. Емкость баков составляла 272,5 л (максимально 318 л). Выше баков монтировали радиатор. Опорные катки, ведущее и направляющее колесо, траки гусениц изготавливали теперь из литой стали, легированной никелем. Масса одного трака гусеницы составляла 25,4 кг. Шпоры для лучшего сцепления с грунтом крепили на каждый третий, шестой или девятый трак. Установили грязеочистители. Цепную передачу закрыли от засорения. Уменьшился и «занос» грязи гусеницами во внутренний объем машины. Сзади на крыше в особой коробке укладывали буксирный трос или запасные канистры с горючим. Обычно тросом буксировали грузовые волокуши — до трех на танк. Появились средства навигации в виде магнитного компаса. Попытки компенсировать влияние стальных масс на компас небольшими «отстраивающими» магнитами не дали результатов. Поэтому остановились на простом приеме — на каждом танке практически определяли положение стрелки компаса при известных курсах, сводили полученные поправки в таблицу, которая и передавалась водителю танка. Усовершенствовали и «систему самовытаскивания». К корпусу болтами крепили согнутые из стального уголка направляющие, приподнимавшиеся над верхней ветвью гусениц и рубкой. На направляющих цепями крепили новую «незарываюшуюся» балку в виде призматического бруса тикового дерева длиной 3,6 м с сечением 225×175 мм) с окованными железом концами. Весила такая балка около 400 кг.

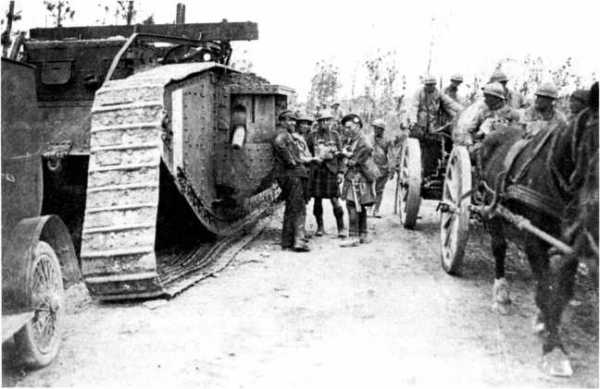

Картинка в ближайшем тылу британских войск. Танк снабжения («тендер»), переделанный из танка Mk IV и нагруженный инженерным имуществом, и санитары.

Mk IV обладал неплохой ударной силой. В проволочных заграждениях он оставлял проходы шириной до 2,5 м. В первый день сражения под Камбрэ у Бурлона один Mk IV прошел через каменный забор высотой 1,5 м, фруктовый сад и, развернувшись, сломал угол здания. Но надежность танка возросла ненамного. Капитальный ремонт требовался после 100–112 км пробега.

На Mk IV опробовали гусеничный обвод, значительно пониженный в задней части, с удлиненной опорной поверхностью, прозванный за характерную форму «Тэдпол» (tadpole — «головастик»). В Центральных мастерских заготовили комплекты задних выступов для массовой переделки танков по схеме «Тэдпол», но переделку так и не провели. В опытном порядке между задними выступами ходовой части крепили платформу с минометом Стокса — едва ли не первый вариант самоходного миномета. Идея вооружения танков «мортирами» высказывалась еще в ноябре 1916 г. Мартелем, предлагавшим к «боевым танкам» и «истребителям пулеметов» добавить «торпедные танки» (по аналогии с морской тактикой) для борьбы с узлами сопротивления противника навесной стрельбой тяжелыми снарядами. По мере поставки танков Mk V часть Mk IV переделывали в танки снабжения по аналогии с Mk I. Однако именно Mk IV остался самым массовым британским танком в 1916–1918 годах.

Поделитесь на страничке

Следующая глава >

history.wikireading.ru

Medium Tank Mk.I: первый манёвренный

Окончание Первой мировой войны совпало с началом заката машин конструкции Уильяма Триттона. Резкое сокращение финансирования привело к тому, что дальнейшее развитие тяжёлых танков в Великобритании остановилось. Что же касается первых средних танков послевоенного периода, то они получались слишком тяжёлыми, и успех Mk.A Whippet повторить не смогли. На этом фоне в конце 1918 года началась разработка нового Medium Tank Mk.D, которой руководил подполковник Филипп Джонсон. Получившаяся машина оказалась по-настоящему революционной и смогла разогнаться до рекордных 20 миль в час (32 км/ч). Впрочем, масса механических проблем поставила на танке крест. После серии испытаний от танка отказались, хотя бесследно он не исчез. Позже его конструкцию использовали американцы при создании своего Medium Tank M1921. В Англии же за дело взялась компания Vickers, уже первые шаги которой на новом для нее поприще танкостроения оказались успешными, приведя к созданию удачного танка Medium Tank Mk.I.

Новый игрок

Сталелитейная компания Vickers начала восхождение к статусу одного из крупнейших мировых производителей оружия в самом конце XIX века. В 1897 году ею была приобретена Maxim Nordenfelt Guns and Ammunition Company, что вывело сталелитейщиков из Шеффилда на лидирующие позиции рынка стрелкового и артиллерийского вооружения. Постепенно под контроль Vickers попали фирмы, занимавшиеся судостроением и производством морского вооружения. Наконец, в 1919 году была приобретена Metropolitan Railway Carriage and Wagon Company, которая, помимо вагоностроения, с 1917 года занималась производством танков.

Подъём Vickers неразрывно связан с двумя фигурами. Сэр Джордж Томас Бакхем был главным конструктором Vickers. Он заведовал новыми образцами вооружения, которые разрабатывались и производились компанией. Неразрывно с ним связана и вторая фигура – сэр Артур Тревор Доусон, управляющий директор Vickers с 1906 по 1931 годы. Практически все новые разработки компании, связанные с вооружением, патентовались этими людьми.

В годы Первой мировой войны Vickers силами дочернего подразделения Wolseley занималась бронеавтомобилями. Напрямую же к танкостроению оружейный гигант отношения почти не имел. Ситуация изменилась в начале 20-х годов. Кризис с тяжёлыми и средними танками стал шансом, которым руководство Vickers не преминуло воспользоваться. Но в прямую конкуренцию с Medium Tank Mk.D было решено не вступать. Для дебюта в Vickers выбрали пустовавший сегмент лёгких танков.

В 1921 году компания Vickers получила контракт на разработку и изготовление трёх танков, получивших обозначение Light Infantry Tank, то есть «лёгкий пехотный танк». Первый образец был готов к декабрю 1921 года, после чего отправлен в Фарнборо, где на базе 2-го батальона Королевского Танкового Корпуса был создан исследовательский центр. В 1928 году он был переименован в MWEE (Mechanical Warfare Experimental Establishment), а танк позже получил регистрационный номер MWEE 7.

Vickers Infantry Tank No.1, первый английский лёгкий танк

Разработанная Vickers конструкция была консервативной и прогрессивной одновременно. Танк, известный также как Vickers Infantry Tank No.1, имел корпус ромбовидной формы. Очень похожим образом с «ромбами» Первой мировой была устроена и его ходовая часть. Но прогрессивных элементов в конструкции Vickers Infantry Tank No.1 оказалось куда больше.

Это звучит комично, но наконец, спустя почти 6 лет после создания Renault FT и FCM 1A, англичане догадались поставить на танк башню. Инженеры Vickers оснастили своё детище башней с круговым вращением, в которой находилось всё вооружение танка, состоявшее из трёх пулемётов Hotchkiss. Ролики, на которых вращалась башня, были установлены снаружи корпуса. Это решение использовалось и в последующих танках разработки Vickers.

Башней прогрессивные элементы Vickers Infantry Tank No.1 не ограничивались. Его создателям удалось сконструировать по-настоящему компактную боевую машину, боевая масса которой оказалась меньше 9 тонн. Несмотря на ромбовидную форму корпуса, компоновка Vickers Infantry Tank No.1 вполне соответствовала классической. Механик-водитель имел, по сравнению с «ромбами», просто королевские условия работы, а командир получил персональную башенку в крыше башни. Весь экипаж размещался в передней части танка, а моторно-трансмиссионное отделение было изолировано. На фоне всё тех же «ромбов», где двигатель стоял просто в центре корпуса, это было огромным прогрессом.

Второй образец, Vickers Infantry Tank No.2, был готов к июлю 1922 года. Он получил регистрационный номер MWEE 15. Технически этот танк повторял первую машину, но в башню установили ещё 3-фунтовую (47-мм) пушку Vickers.

Испытания показали неоднозначные результаты. По шоссе Vickers Infantry Tank No.1 разогнался до 24 км/ч, что для начала 20-х годов было очень прилично. Показал новый пехотный танк и неплохую проходимость. Но оба танка преследовали проблемы с трансмиссией, да и траки оказались не самыми удачными по конструкции. В результате по итогам испытаний от этих танков было решено отказаться.

18-pdr Transporter. Его база была использована при создании нового танка

То, что пехотный танк Vickers не удался, стало понятно ещё в конце зимы 1922 года. По этой причине от создания третьего образца отказались, построив вместо него транспортёр для 18-фунтовой (84 мм) полевой пушки. Разработка машины, получившей обозначение 18-pdr Transporter, началась в марте 1922 года, и уже в ноябре её передали в Фарнборо. При этом с Vickers Infantry Tank No.1 у новой машины не было ничего общего. Она была даже не шагом, а настоящим прыжком вперёд по сравнению со всеми боевыми машинами, которые в то время разрабатывались.

Прежде всего, вышесказанное относится к её ходовой части. В то время лучшее, что предлагалось инженерами – это рессорная подвеска, в основном полужёсткого типа, с большим числом опорных катков. Инженеры Vickers же сделали систему из двухкатковых тележек, которые крепились к вертикальным свечам, имевшим пружинную подвеску. Для транспортёра были разработаны новые траки, получившие обозначение No.9 link track. В качестве силовой установки использовался 80-сильный мотор Wolseley. Двигатель 18-pdr Transporter располагался впереди, а трансмиссия сзади. По задумке создателей, пушка закатывалась внутрь транспортёра, а расчёт располагался на сиденьях, расположенных по бортам, лицом к лицу.

Первые же испытания показали, насколько прогрессивной оказалась конструкция транспортёра. О Vickers Infantry Tank No.1 тут же забыли, и компания Vickers получила заказ на разработку нового танка с использованием базы 18-pdr Transporter. Что интересно, в истории Vickers ещё как минимум раз история, когда тягач становился базой для танка, повторилась. Правда, случилось это не в Англии, а в Германии, где транспортёр Vickers стал основной для разработки Kleintraktor, более известного как Pz.Kpfw.I.

Из лёгкого в средний

Согласно спецификации, новый танк от Vickers тоже относился к лёгкому типу. Его максимальная скорость оценивалась в 15 миль в час (24 км/ч), но по итогам испытаний 18-pdr Transporter, разогнавшегося до 20 миль в час (32 км/ч), запросы английских военных выросли. Экипаж, как и в Vickers Infantry Tank No.1, должен был состоять из 5 человек. Поскольку танк относился к лёгкому типу, то и толщина его брони оказалась всего четверть дюйма (6,35 мм). Другими словами, бронезащита получилась крайне условной: для сравнения, у Renault FT она составляла 16 мм по периметру и защищала от пуль винтовочного калибра.

Опытный образец Medium Tank Mk.I после переделки его в колёсно-гусеничный. Wheel-cum-track Light Tank Mk.I. Люк механика-водителя у этого танка имеет совершено иную конструкцию

Чаще всего танк, опытный образец которого Vickers изготовила в самом конце 1922 года, называют Vickers Medium Tank Mk.I. Действительно, уже после принятия на вооружение в середине 20-х гг. танк был «переведён» в средний класс. При этом масса машины составила 11,25 тонн, что вполне соответствовало лёгким танкам. Кроме того, указание названия фирмы в документах часто отсутствовало. Например, в инструкции по эксплуатации он называется просто Tank, Medium, Mark I, то есть, «средний танк, модель I». Что и не удивительно – собирались эти танки не только на заводе Vickers. Согласно контракту, здесь было построено лишь 13 машин, а ещё 14 танков было изготовлено силами Королевского Арсенала в Вулвиче (ROF Woolwich).

Появление Medium Tank Mk.I совпало по времени ещё с двумя нововведениями. Во-первых, в середине 20-х Военное министерство ввело буквенное обозначение для танков. Как ни странно, «первенцем» в этой системе стал не Medium Tank Mk.I, а разработанный позднее тяжёлый танк Independent, получивший индекс A1E1. Что же касается Medium Tank Mk.I, то ему присвоили индекс A2E1. Второе нововведение было связано с появлением переделанных регистрационных номеров Военного министерства. Новая система нумерации начиналась с буквы, за которой шли цифры. Буква T означала танк, трактор или транспортёр. С нумерацией связан немного комичный эпизод, поскольку номера с T.1 по T.14 получили танки, построенные в Вулвиче. Поэтому самый первый опытный образец танка, изготовленный Vickers из конструкционной стали, имел индекс T.15.

Параллельно с новой системой номеров существовала и другая. В соответствии с ней на носовой части танка наносили номер, состоявший из 1–2 букв, а также 4 цифр. Например, танк T.7 имел регистрационный номер ME9923.

Устройство Medium Tank Mk.I, иллюстрация из руководства по эксплуатации

Конструктивно новый танк в значительной степени повторял 18-pdr Transporter. Изменением в ходовой части стало добавление к 10 опорным и 4 поддерживающим каткам на борт дополнительного опорного катка в передней части. Переделке подверглись крепления ленивцев. Кроме того, появилась усилительная балка на креплениях поддерживающих катков. По итогам испытаний опытного танка T.15 ещё один опорный каток с каждого борта был добавлен в кормовой части. Механика-водителя разместили справа от силовой установки, в качестве которой был выбран 90-сильный V-образный двигатель воздушного охлаждения Armstrong Siddeley. Часто этот мотор ошибочно называют Vickers-Armstrong, но на самом деле компании Vickers и Armstrong Siddeley объединились только в 1927 году. Трансмиссию, как и на транспортёре, разместили в кормовой части. В корме находились и топливные баки.

Один из Medium Tank Mk.I во дворе Vickers, 1923 год. Как можно заметить, проблем с попаданием членов экипажа внутрь машины нет в принципе

По габаритам Medium Tank Mk.I оказался больше, чем Medium Mk.A, известный также как Whippet. Его общая высота составила чуть более 2,8 метров. При таких размерах, действительно, называть его лёгким как-то сложно. В значительной степени большая высота была связана с передним расположением моторного отделения. Но именно такие размеры позволили сделать условия работы экипажа по-настоящему комфортными. Выход из танка мог осуществляться из трёх люков, один из которых, кормовой, правильнее называть дверью из-за его размеров. Собирался корпус традиционным для того времени способом: формировался каркас из уголков, к которому при помощи клёпки крепились броневые листы.

Medium Tank Mk.I CS, версия с 3,7-дюймовой (94 мм) гаубицей. В некотором смысле этот танк был предшественником немецкого Pz.Kpfw.IV

Башня танка являлась продуктом дальнейшей эволюции башни Vickers Infantry Tank No.1. Она также каталась по погону на трёх больших роликах, установленных с внешней стороны. От сложной куполообразной формы инженеры решили отказаться, сделав башню больше похожей на конструкцию, которая ставилась на бронеавтомобили Rolls-Royce. В башне установили 3-фунтовую пушку Vickers и 4 пулемёта Hotchkiss (3 по периметру и 1 зенитный). С учётом того, что в башне сидело всего 2 человека, такое количество пулемётов выглядит немного странным. Ещё более странным выглядит тот факт, что в бортах корпуса находилось 2 дополнительных пулемёта, на сей раз Vickers. Зачем было на один танк ставить пулемёты двух типов, вопрос крайне интересный.

Не менее занятно выглядит то, что в боекомплекте 3-фунтовой пушки осколочно-фугасные снаряды отсутствовали. Medium Tank Mk.I стал первой машиной, в которой английские военные реализовали свою спорную концепцию «для пехоты хватит пулемётов». Эта концепция потом ещё не раз аукнется английским танкистам в годы Второй мировой войны. Впрочем, осколочно-фугасные боеприпасы входили в состав боекомплекта 3,7-дюймовой (94 мм) гаубицы, которой вооружались некоторые танки. Они получили особое обозначение A2E2 Medium Tank Mk.I CS (Combat Support, то есть «танки боевой поддержи»). В их боекомплект также входили и дымовые снаряды.

Образец для подражания

Первые серийные Medium Tank Mk.I стали выходить из ворот заводов в 1923 году. В основном их распределили по испытательным центрам, но в опытном порядке они попали и в войска. Началась интенсивная эксплуатация, главной задачей которой было выявление недостатков и их устранение уже в следующей партии. На опытной машине T.15 была опробована и схема с опускаемым колёсным приводом. Испытания танка, переименованного в Wheel-cum-track Light Tank Mk.I, проходили в 1926 году. Система колёсного хода оказалась достаточно неоднозначной. Переход на колёса осуществлялся примерно за минуту, что выгодно отличало систему от конструкции Кристи. Но скорость танка при этом почти не увеличивалась, а вот управление, наоборот, ухудшалось. В 1928 году, после ряда опытов и модернизации до уровня Wheel-cum-track Light Tank Mk.I*, от этой идеи отказались окончательно.

Комиссия Военного министерства осматривает Medium Tank Mk.I. Обратите внимание на открытый люк механика-водителя

На момент создания Medium Tank Mk.I был самым совершенным танком в своём классе. Тем не менее, всевозможных недочётов в его конструкции набралось немало, хотя они и не носили фатального характера. Одним из существенных недостатков стала конструкция траков. No.9 link track состояли из нескольких частей, которые крепились друг к другу на заклёпках. В ходе эксплуатации заклёпки часто вылетали, и траки выходили из строя. Сложной оказалась конструкция пулемётных установок Hotchkiss. Неудачной была и установка зенитного пулемёта в крыше башни. Уже в ходе производства некоторые танки получили башни с шестью роликами – трёх оказалось недостаточно.

Medium Tank Mk.IA, серийный номер T.39. Обратите внимание, что танк всё ещё имеет траки No.9 link track

Конструкция люка механика-водителя оказалась опасной. В походных условиях люк полукруглой формы откидывался на петлях назад, благодаря чему механик-водитель получал отличный обзор вперёд и вправо. Проблема была в том, что люк при этом не фиксировался. На ровной местности особых неприятностей не возникало, но ситуация менялась, когда танк начинал штурмовать бездорожье. На кочках люк часто самопроизвольно захлопывался, при этом невнимательный механик-водитель мог лишиться пальцев, а то и получить со всего размаха по голове. С учётом того, что танковых шлемов у англичан не было, а от берета польза в таком случае сомнительна, последствия могли быть самыми печальными.

Тестирование Medium Tank Mk.IA на опрокидывание. В таком ракурсе отлично видна конструкция крыши башни, а также переделанная зенитная пулемётная установка

Собранная информация о недостатках танков первой серии была учтена при запуске в производство второй серии танков, получивших обозначение Medium Tank Mk.IA. Контракт снова поделили между ROF Woolwich и Vickers. Машины производства ROF Woolwich получили WD-номера T.28-T.43, а танки постройки Vickers – T.44-T.58. Внешне машины второй серии можно отличить по более простым установкам башенных пулемётов Hotchkiss. Кроме того, на башне сзади появился скос, где установили зенитный пулемёт. Изменилась конструкция люка механика-водителя, которая теперь состояла из двух частей. Кроме того, толщина лба корпуса и башни была увеличена до 8 мм.

Medium Tank Mk.IA*, серийный номер T.58

Для замены не оправдавших доверия траков No.9 link были разработаны новые, получившие обозначение No.3 link track. Новая конструкция с характерным H-образным углублением на рабочей поверхности оказалась настолько удачной, что «прописалась» на английских танках более чем на полтора десятка лет. Впрочем, появился новый трак на Medium Tank Mk.IA не сразу. Первые танки получили гусеницы из старых No.9 link track. Замена происходила позже. Кроме того, часть Medium Tank Mk.I первой серии впоследствии также получила траки новой конструкции. Три машины первой серии (T.7, T.14 и T.17) получили двигатели Ricardo C1. Установка нового мотора потребовала переделки лобового листа корпуса.

Самые ранние Medium Tank Mk.I продолжали активно эксплуатировать в войсках. На фотографии танк в трёхцветном камуфляже и с поздними колпаками для фар

На этом модернизация не закончилась. В один прекрасный момент кто-то из британского Военного министерства внимательно посмотрел на танк и обнаружил, наконец, что на нём стоят пулемёты аж двух типов. Кроме того, стоящий в передней части башни пулемёт жил своей жизнью и с пушкой не был связан никак. В результате появилась модификация Medium Tank Mk.IA*. От пулемётов Hotchkiss в ней отказались, просто закрыв броневыми листами опустевшие шаровые установки. Вместо них в башне появился пулемёт Vickers, спаренный с пушкой. Двустворчатый люк на крыше башни заменила командирская башенка, за характерную форму получившая прозвище «митра епископа». В ходе эксплуатации также менялась светотехника, под конец карьеры Medium Tank Mk.I получившая большие защитные кожухи.

Medium Tank Mk.I с серийным номером T.7, на который был установлен двигатель Ricardo C1

Последними танками семейства Medium Tank Mk.I стали машины с WD-номерами T.59 и T.60. В отличие от остальных машин, они именовались исключительно как лёгкие. Tank Light Mk.IA(L) конструктивно больше напоминал Medium Tank Mk.II. Пулемёты из корпуса, а также пушку в этих машинах убрали. Вместо них в башне было установлено 2 пулемёта Vickers. Оба танка в 1925 году отправили в Индию, где они 3 года испытывались, после чего были возвращены в метрополию и сданы в металлолом.

Medium Tank Mk.IA* на учениях в Фарнборо, 1935 год. Ближайший танк переделан в командирский: вместо зенитного пулемёта появилась антенна

Несмотря на то, что уже в 1925 году началось производство более совершенных Medium Tank Mk.II, первый английский серийный танк межвоенного периода в армии задержался надолго. Вплоть до 1939 года эти машины использовались на учениях, став учебной партой для сотен английских танкистов. Несколько машин было отправлено в колонии. Она из них, предположительно T.14, сейчас находится в экспозиции южноафриканского Special Services Batallion Museum.

В 20-е годы Medium Tank Mk.I стал одним из законодателей мод. Создатели немецкого Leichttraktor, а также американских Light Tank T1 и Medium Tank T2 во многом копировали конструкторские решения инженеров Vickers. Любопытно, что ни немцам, ни американцам своевременно повторить успех английского танка не удалось. К тому моменту, когда были готовы иностранные «клоны», Vickers уже отказалась от подобной схемы.

Литература и источники:

The Vickers Mediums, David Nicholas, Tankette 44–2
Handbook for the Mark I, IA and IA* Medium Tanks, Land Service, 1931
Фотоархив автора
tankdevelopment.blogspot.ru

warspot.ru

Первый танк Мк. 1

Mark I — британский тяжёлый танк периода Первой мировой войны. Разработан в 1916 году. Первый в истории танк, применённый в боевых действиях (15 сентября 1916 года, Битва на Сомме). Родоначальник семейства британских «ромбовидных» танков.

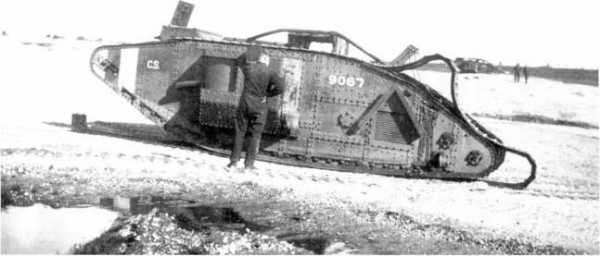

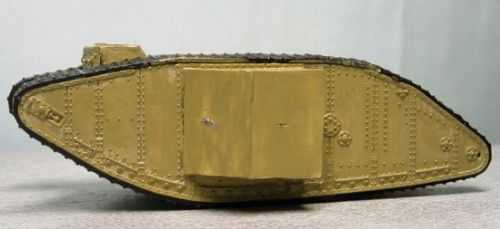

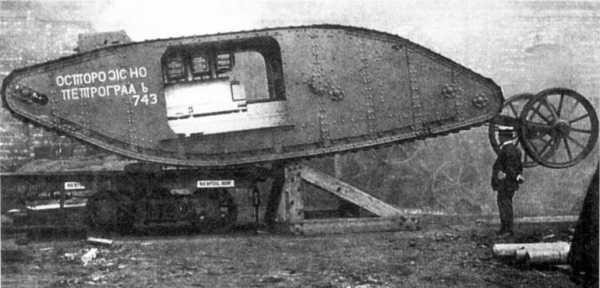

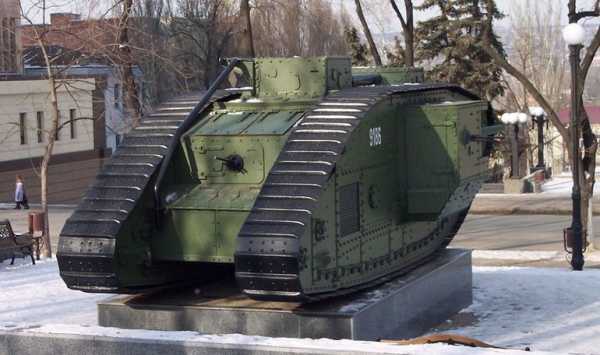

На некоторых фото Мк.1, на некоторых Мк.V (у них нет сзади колёс), всё же не так много фотоматериалов по ним.

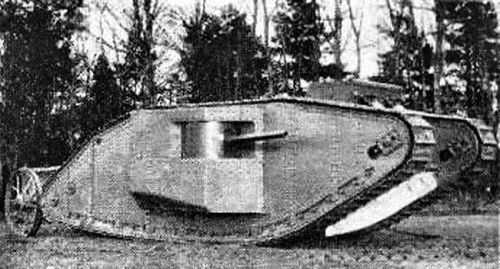

Первые танки получили официальное название «Марк I» (Mark I). «Марки» в соответствии с установленным на них вооружением подразделялись на «мужские» (male) и «женские» (female). Чаще модификации Марка переводятся, как «самка» и «самец». По предложению Свинтона, «женский» танк был оснащен пулеметами и в принципе должен был помогать вооруженному орудиями «мужскому», предназначенному для «тяжелой работы».

«Мужской» танк весил 30 тонн и имел среднюю скорость 6 километров в час. Его запас хода составлял приблизительно 20 километров. Он имел внушительные размеры: 8,05 метра в длину, 4,26 метра в ширину и 2,24 метра в высоту. Им мог управлять экипаж из 4 человек, но в принципе «Марк I» управлялся 8 военнослужащими. Во главе экипажа стоял офицер, а в его подчинении было семеро: водитель, 4 стрелка и 2 механика. «Мужской» танк имел две 57-миллиметровые пушки — шестифунтовые — и 4 пулемета «Гочкиса», тогда как у «женского» танка был только один пулемет «Гочкис» и 4 пулемета «Виккерс». Танк «Марк I» был оснащен перископом со стеклянными зеркалами, которые очень быстро были признаны опасными и заменены пластинами из полированного металла. Экипаж этого монстра должен был стоически переносить страшный грохот размещенного по центру танка шестицилиндрового мотора «Даймлер», от которого шел очень неприятный запах и жар.

Военные организации, которые в полной секретности занимались производством нового оружия, получившие целую серию названий — «Танковое ведомство» (Tank Detachment) или «Секция бронемашин моторизованной пулеметной службы» (Armoured Car Section of the Motor Machine-Gun Service), — так и не смогли сохранить свою деятельность в полной тайне. После этого «танковое управление» получило еще более непонятное для неприятеля название — «Тяжелая секция пулеметного корпуса» (Heavy Section Machine-Gun Corps).

Классификация Тяжёлый танк/пехотный танк
Танк Mark I
Длина 4,1 м.
Ширина 2,4 м.
Вооружение 2 пушки
Тип брони Стальная катаная
Максимальная скорость 6 км/ч
Масса 28 тонн
Двигатели бензиновый мощностью 105 л.с.
Экипаж 8 человек

Окончательное название командования нового вида вооруженных сил появилось только в июне 1917 г., уже после того как противник смог оправиться от шока после применения первых танков 14 сентября 1916 г. — «Танковый корпус» (Tank Corps).

Вначале в новое подразделение входило 184 офицера и 1610 солдат. Тактическая единица Танкового корпуса — рота — состояла из 4 подразделений по одному запасному и 6 действующих танков в каждом (3 «мужских» и 3 «женских»). Таких рот было шесть, и они в качестве обозначения получили первые шесть букв латинского алфавита. Именно отсюда появилось ошибочное наименование танка «Марк I» как «Мятный ликер» (Сremе deMenthe). Действительно, все французские танки были наименованы своими экипажами по названию известных французских алкогольных напитков, начинающихся на С: «Шампань» (Champagne), «Коньяк» (Cognac), «Шабли» (Chablis), «Шартрез» (Chartreuse), «Кордон Руж» (Cordon Rouge)… Неожиданная честь!

Командование отказало полковнику Свинтону в чести возглавить первую атаку бронированных монстров, в которых он вложил столько энергии. Он вынужден был довольствоваться формированием и тренировкой новых подразделений; его опыт проведения военных операций был расценен как недостаточный… Нельзя же повсюду поспеть! Честь продемонстрировать новое оружие была предоставлена ротам С и D на рассвете 14 сентября 1916 г.. на Сомме. Их целью стала эшелонированная укрепленная позиция противника, усиленная хорошо оборудованными пулеметными гнездами. Танки двинулись вперед, опережая ряды пехоты трех британских корпусов. Из 49 задействованных танков только 32 смогли вернуться назад: остальные либо сломались, либо завязли, либо потерялись в темноте! Атака только началась, но тут стали ломаться и застревать в воронках и другие машины. В конечном счете, только 9 танков из арьергарда и 9 танков с первой линии приняли активное участие в атаке!

Однако психологическое воздействие на немцев оказалось необычайным. В траншеях, на которые наезжали стальные монстры, извергавшие пламя из своих орудий, началась настоящая паника. Танк «Мятный ликер» завоевал бессмертную славу в тот же день во время успешной атаки на сахарный завод, который немцы превратили в укрепленный форт. Другие танки «Марк I» не имели такого успеха, а некоторые из них, экипажи которых, слишком увлекшись, были захвачены противником. Но тем не менее применение танков в этот день принесло явный успех, поскольку ни с чем нельзя было сравнить грандиозный эффект, произведенный на морально подавленного противника.

После первого применения популярность танков достигла невероятных масштабов, и журналисты соревновались в восторженных описаниях нового оружия, которое поставит Германию на колени за несколько недель. Не разделяя всеобщего восторга, британское Военное министерство приказало увеличить численность танковых подразделений: к четырем направленным во Францию ротам добавлено восемь, создано четыре танковых батальона; число рот, оставшихся в Великобритании, возросло с двух до пяти. С этого момента каждый батальон состоял из трех рот, в каждой из которых было 3 боевых (по 5 танков) и резервный взвод. В начале 1917 г. эта амбициозная программа была сокращена: во взводе стало четыре танка, а в роте — три взвода.

Извлеченные уроки заставили инженеров подкорректировать и улучшить примитивный танк «Марк I», убрав с него, например, слишком чувствительные к снарядам стабилизирующие колеса. Так в небольшом количестве появились «Марк II» и «Марк III», очень походившие на первую модель.

В дальнейшем танки получили широчайшее распространение.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

car-day.ru

Первый танк Мк. 1

На некоторых фото Мк.1, на некоторых Мк.V (у них нет сзади колёс), всё же не так много фотоматериалов по ним.

В дальнейшем танки получили широчайшее распространение.

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

avtotema.mediasalt.ru

Тяжёлый танк Mk1 и его «потомки»

Мысль создать боевую гусеничную машину, способную передвигаться по пересеченной местности, через окопы, рвы и проволочные заграждения, первым высказал в октябре 1914 года секретарь Комитета имперской обороны Великобритании полковник Э. Суинтон.

Он обратился к военному министру лорду Г. Г. Китченеру, но тот оставил его предложение без ответа, как и аналогичное обращение адмирала Р. Бэкона. Тогда за дело взялись моряки, их поддержал первый лорд Адмиралтейства (морской министр) У. Черчилль

узнавший о проектах Суинтона, Бэкона и подобной работе капитана 1 ранга М. Суэтера. Черчилль был человек дела и уже 20 февраля 1915 года образовал под эгидой морского ведомства необычный Комитет сухопутных кораблей, который возглавил известный кораблестроитель Ю. Теннисон д’Энкур, начавший с того, что отверг идею майора Хетерингтона — громадной машины на трех колесах диаметром по 12 м. Вместе с Черчиллем он одобрил проект Суинтона, который, не дождавшись ответа от Китченера, в июне 1915 года обратился с письмом к командующему британскими войсками во Франции генералу Дж. Френчу. Тот, под впечатлением огромных потерь англичан, живо откликнулся, а офицеры его штаба сформулировали основные требования к «сухопутному крейсеру»: это должна быть сравнительно небольшая гусеничная машина с противопульной броней, способная преодолевать воронки диаметром до 4 м и проволочные заграждения, развивать скорость не менее 4 км/ч, иметь экипаж до 6 человек, пушку и два пулемета.

проектный рисунок будущей машины)
Требования направили в военное министерство, что наконец подействовало, и Суинтон с д’Энкуром занялись созданием боевой машины. Моряки обратились за помощью к машиностроительной фирме У. Фостера в Лидсе и под руководством инженеров У. Триттона (управляющий фирмой), майора В. Вильсона и Г. Рикардо за 40 дней создали на базе трактора «Холт» боевую машину.

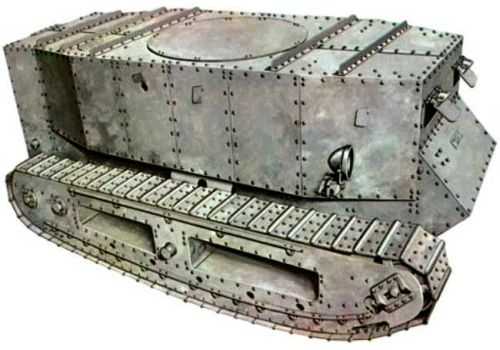

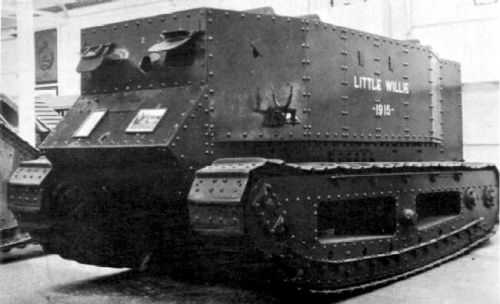

(маленький «вилли» 1-я машина для боевых действий в мире)
Усмотрев в ней некоторое внешнее сходство с Вильсоном, ее прозвали «Маленький Вилли». Ходовые испытания прошли успешно, однако Суинтон заявил, что для боя «Вилли» пока не годится и еще рано думать о преодолении 4-метровых воронок — длина опорной поверхности его гусеницы должна быть на метр больше двойной ширины окопа, иначе машина завалится в него.

Тогда-то у инженеров родилась идея придать обводу гусеницы форму параллелограмма, а для увеличения высоты зацепа и, следовательно, преодолеваемого вертикального препятствия верхнюю ветвь пустить поверх корпуса.

В ноябре 1915 года фирма приступила к изготовлению новой машины и 30 января 1916 года представила на испытания, о чем д’Энкур известил Китченера. 2 февраля ее показ наблюдал министр вооружений Д. Ллойд-Джордж, ставший вскоре премьер-министром Великобритании. Однако упрямый Китченер остался при своем мнении: «Это дорогая игрушка».
То, что испытывалось перед высокой комиссией, предложили наименовать «Большой Вилли» — и это вошло в историю.

Другие прозвали ее «стоножкой», ну а поскольку это был первый образец, так сказать, прародитель танка, то за ним сначала утвердилось прозвище «Мать» (англ. «mother»), а на вооружение его приняли под официальным обозначением Мk I.

Тогда откуда же взялся термин «танк», что в переводе с английского «бак» или «чан»? Дело в том, что англичане строили их с соблюдением строжайшей секретности, понимая, что только внезапное появление их на поле боя гарантирует успех. При перевозке по железной дороге закрытые брезентом машины издали напоминали большие металлические цистерны, и тогда пустили слух, что это баки, построенные по заказу русского правительства. На них написали по-русски «Осторожно. Петроград».

После этого термин «танк» привился в русском и английском языках, в немецкой же армии за ним закрепилось другое название — «панцэркампфваген» (боевая бронированная повозка) или просто «панцер», в аббревиатуре — Pz Kpfw или Pz. У французов — «шар де комба» (боевая повозка), на жаргоне военных просто «шар». Итальянцы употребляли термин «карро д’армато» (вооруженная повозка), шведы — «стридсвагн» (боевая повозка), поляки — «чолг» (гусеница).

В первую мировую войну англичане делали в основном тяжелые танки, обладавшие особой, только им присущей конфигурацией. Основным его назначением считалось разрушение проволочных заграждений и подавление вражеских пулеметов, чему соответствовала и его конструкция. Из-за гусеницы, охватывающей корпус, вооружение пришлось разместить по бортам. Чтобы орудия и пулеметы могли стрелять по курсу, в сторону и назад, их установили в бортовых выступах — спонсонах.

Перед перевозкой по железной дороге их снимали. Корпус танка представлял собой коробку-каркас из уголков, к которым на болтах крепили бронелисты. Броней была закрыта и ходовая часть, состоявшая из малых, неподрессоренных опорных катков — тряска в машине была ужасной. Кроме того, танки изрядно шумели. Поначалу это производило сильное моральное воздействие на противника, но и мешало скрытному сосредоточению техники, англичанам приходилось заглушать рев танковых моторов артиллерийской стрельбой. Внутри «сухопутный крейсер» напоминал машинное отделение небольшого боевого корабля, по которому можно было ходить, даже не пригибаясь. Его большую часть занимали мотор, коробка передач и трансмиссия. На машинах первых марок внутри были еще и топливные баки. На ходу в танке скапливались выхлопные газы и бензиновые пары, температура же иногда достигала 70 градусов.

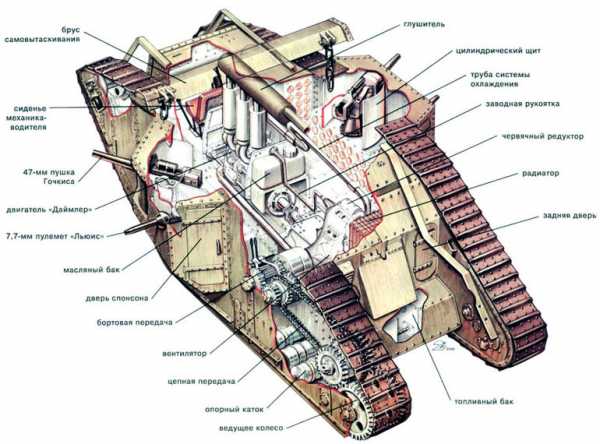

(извините другого рисунка небыло…)
Экипаж не мог подолгу оставаться на боевых местах (вентиляцию не предусмотрели), угорал и страдал от перегрева; даже в бою танкисты иной раз выскакивали наружу, не обращая внимания на свист пуль и осколков — лишь бы вдохнуть свежего воздуха! Бывало и хуже.
Один немецкий офицер записал в дневнике: «…мы обнаружили английский танк, стоявший на обочине. Моторы его работали, но он не подавал признаков жизни. Мы осторожно приблизились и заглянули внутрь — сквозь сизый дым мы увидели лежащие тела в черных кожаных куртках.

Это были английские танкисты…» Существенным недостатком были узкие гусеницы, которые вязли в мягкой почве, и тяжелые машины садились на грунт, пни и камни, при этом нередко стальное днище прогибалось, а это вело к поломкам карданного вала.

В качестве средства, препятствующего такому зарыванию, на МkIV через каждые два трака устанавливали «шпоры» на гусеницах, но лучшим способом самовытаскивания застрявших машин оказалось окованное железом бревно квадратного сечения. Его возили на крыше, привязав к паре релингов. Цепи, приделанные к концам бревна, цепляли за траки, давали ход, и оно затягивалось под машину. Плохо было с наблюдением и связью — смотровые щели в бортах не обеспечивали обзора, зато брызги расплавленного свинца от пуль, попавших в броню вблизи их, поражали лица, а то и глаза танкистов.

(МkIV)
Это было их основным ранением, не помогали и специальные очки — стальные пластины с множеством дырок. Радиосвязи не было, для дальней связи держали почтовых голубей, при ближней употребляли флажные сигналы или семафор наподобие железнодорожного, у которого положение подвижной металлической «руки» соответствовало разным командам. Лучшим правилом было бы «делай как я», но в дыму и при тряске сквозь узкие щели не всегда удавалось различить командирский танк. Не существовало и внутренних переговорных устройств. Для преодоления широких рвов и траншей служили фашины, перевозимые на крыше и сбрасываемые в ров перед танком. Позже создали танковые мостоукладчики и танки-тральщики. Весьма оригинальной оказалась идея «хвоста головастика» («тедпол тейл»), когда кормовая часть удлинялась за счет переноса ведущих колес.

(МkIV)
Длина танка увеличивалась на 3 м и достигала 11 м, вместе с тем увеличивалась и его способность преодолевать подобные препятствия. Впрочем, дальше экспериментов дело не пошло. Как мы отметили, англичане предпочитали тяжелые танки, К ним относили машины весом около 30 т, от 10 до 20 т — к средним и до 10 т — к легким.

Была и другая классификация — «самки» с пулеметным вооружением и «самцы» с пушечным. После боя с германскими танками под Виллер-Бретоне 24 апреля 1918 года, выявившего полную беспомощность первых, на части «самок» один пулеметный спонсон сделали пушечным; такие машины прозвали в шутку гермафродитами. С 1916 года выпускались тяжелые МkI и их модификации вплоть до МkV

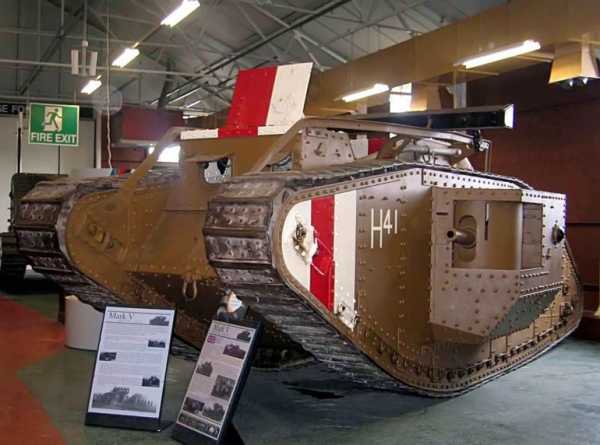

(МkV)
, а также МkVII

(МkVII)
и МkIX

(МkIX)

Однако благодаря успехам легких французских «Рено»

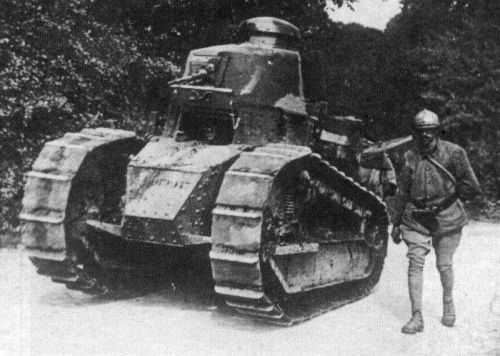

(Рено FT 17)
и среди британских военных распространилось мнение о необходимости дополнить тяжелые танки более подвижными легкими, создав своего рода «бронированную стратегическую конницу», способную действовать в оперативном тылу противника. С этой целью создали «средний Мk А», или неофициально «Уиппет» («Борзая»).

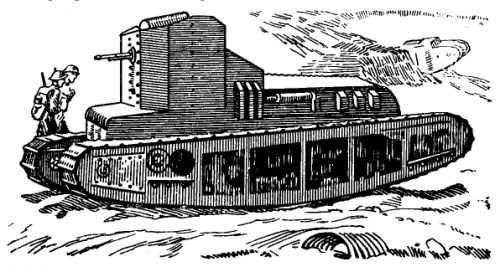

(Мk А)
Командование британских танковых сил, уверенное, что война продлится и в 1919 году, занялось массовым строительством быстроходных танков. Самым ярым их сторонником стал начальник штаба Королевского танкового корпуса полковник (впоследствии генерал и известный теоретик танковой войны) Дж. Фуллер. «Средний Мk А» оказался неудачным, поэтому в 1918 году англичане разработали новые средние танки -Мk В и Мk С. Следуя традиции, у них сохранили форму тяжелых с гусеницами, охватывавшими корпус, и жесткую подвеску. Толщина брони на том и другом не превышала 15 мм. Мk В получился слишком тяжелым, мощность двигателя (100 л.с.) была явно недостаточной, скорость оказалась ниже, чем у Мk А, всего 9,6 км/ч. Боевая масса составляла 18 т, экипаж — 4-5 человек, вооружение — шесть пулеметов.

(Мk В)
Средний Мk С был еще тяжелее (19,5 т), но благодаря мощному 150-сильному двигателю развивал до 13 км/ч. Экипаж насчитывал 4 человека, вооружение в варианте «самки» — 4 пулемета. Проект «самца» с 57-мм пушкой и тремя пулеметами остался неосуществленным. Вооружение обоих танков размещалось в шаровых установках в рубке с ограниченными углами обстрела, а на Мk В — и в спонсонах. Последний был оснащен аппаратурой для постановки дымовых завес. Впрочем, он никогда не считался хорошей машиной, так как был тесным и неудобным. После подписания перемирия с немцами 11 ноября 1918 года построили всего 45 машин Мk В из 450 заказанных, а Мk С — 36 из 200. Заказы на остальные аннулировали, изготовленные прослужили в британской армии до 1925 года.

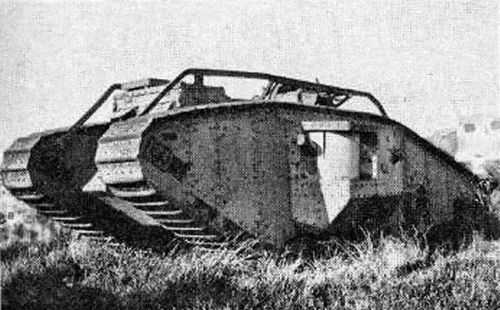

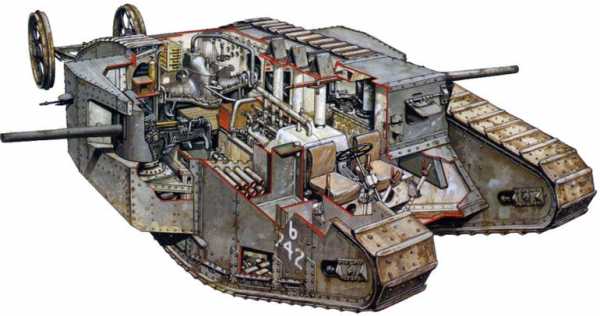

(Мk I)
Технические характеристики Мk I:
Вес: 28 тонн(самец) 27 (самка)
Длинна: 10 метров
Ширина: 4.1 метра (самец) 4.3 (самка)
Высота 2.4 метра
Броня: 6-12 мм
Двигатель: Foster-Daimler 105 л.с. бензиновый
Вооружение: 2 пушки 57-мм и 4 пулемёта (самец) 5 пулемётов (самка)
Скорость: 6 кмчас

Авторский коллектив: DAY1923 и lenka
Спасибо, до новых встреч…

Статьи на тему:

Сверхтяжелый танк «МАУС»
Самый большой танк 2-й Мировой войны — немецкий сверхтяжелый танк Тип 205 носил скромное и неприметное название «Маус» («мышь»), хотя масса этой «мышки» была равна масс…
Танк на подводных крыльях
Уничтожение водных переправ, подрыв мостов, например, отступающими войсками – обычное дело во время военных действий, как и наведение понтонов, например, наступающей стороной соответственно. Н…
Т-35 Последний ТАНК — ЛИНКОР
Научную фантастику не случайно считают зеркалом современности. Как ни старается автор фантастического произведения, в лучшем случае доведет до гротеска то, что уже существует реально… В одном …
Современные российские танки
Создание танков Т-64 и Т-72 в конце 60-х — начале 70-х годов было большим шагом вперед. На тот период в мире не было машин, равных им по основным боевым характеристикам, а возможность исключения четве…
Шедевр в броне — ИС-7
ИС-7 на фоне Королевского тигра Тяжелый танк ИС-7 без преувеличения можно считать шедевром советского тяжелого танкостроения. Он не имел себе равных в мире по совокупности основных боевых показат…

на Ваш сайт.

nechtoportal.ru

ТЯЖЕЛЫЕ ТАНКИ СЕРИИ МК V — МК V**. Самые первые танки

ТЯЖЕЛЫЕ ТАНКИ СЕРИИ МК V — МК V**

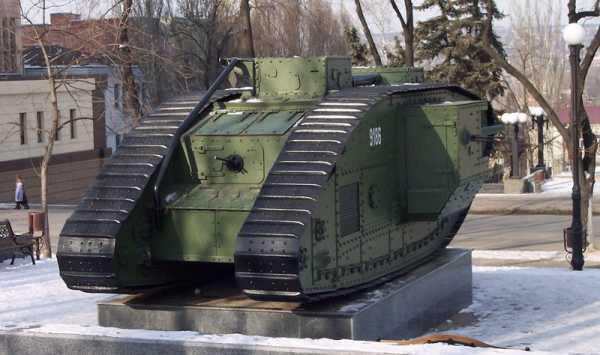

Председатель Департамента поставок механического вооружения Стэрн с самого начала применения Mk I считал главной их проблемой двигатель и трансмиссию и настаивал на разработке агрегатов, специально рассчитанных для танка. После посещения танковых частей на фронте и ознакомления с производством французских танков Стэрн и Вильсон убедились в необходимости коренной модернизации. Выпуск Mk IV дал Департаменту некоторый выигрыш времени, чтобы заняться этим. 3 марта 1917 г. в местечке Олдбери, близ Бирмингема, провели сравнительные испытания различных схем танков. Шесть танков представляли собой Mk II без спонсонов, с новыми системами трансмиссии (три — с механической, две — с электрической, один — с гидравлической), один — прототип быстроходного «танка преследования» Триттона с ходовой частью по типу «Маленького Вилли», впоследствии воплотившийся в средний Мk А «Уиппет», еще один — танк-транспортер орудий. Первый вариант «ромбовидного» танка с механической трансмиссией был, по сути, предсерийным образцом Mk IV.

Тяжелый танк Mk V «самец» проходит испытания после ремонта в Центральных мастерских Танкового корпуса, 1918 г.

Тяжелый танк Mk V «самец» после ремонта в Центральных мастерских. Вид сзади. На танке установлены узкие гусеницы. Обратим внимание на кормовую пулеметную установку, крепление топливных баков, семафор и вывод выхлопной трубы на корму.

Тяжелые танки Mk V** («две звезды») типа «самец».

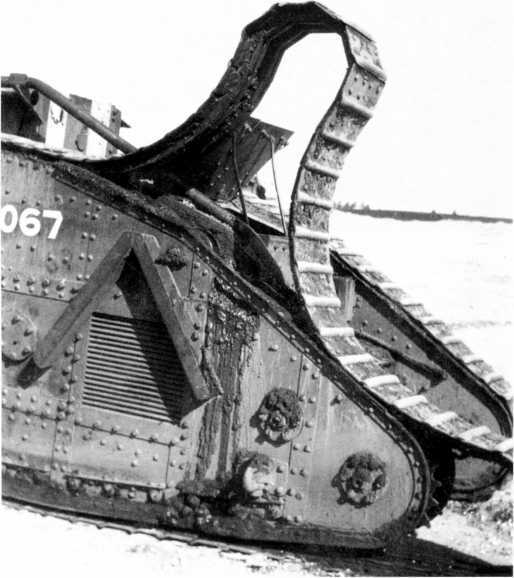

Кормовая часть танка Mk V со спавшей левой гусеницей. Обратим внимание на устройство гусеничной цепи, а также на уголок, прикрывающий сверху жалюзи радиатора.

Второй вариант — «Вильсон Эписайкл Тэнк» с планетарными механизмами поворота (см. далее). Третий — «Вилкинс Малтипл Клатч Тэнк», отличавшийся отсутствием главной коробки передач и трехскоростными бортовыми коробками передач с постоянным зацеплением шестерен. Вращение от двигателя через карданный вал и конические пары передавалось поперечным валам, связанным с бортовыми коробками передач. Каждая коробка передач давала 3 скорости вперед и I назад, включение передач производилось дисковыми муфтами. Выходной вал коробки передач находился во внутреннем зацеплении с ведущим колесом гусеницы. В «Фостер-Даймлер Петройл Электрик Тэнк» двигатель приводил в действие электрогенератор, питавший два тяговых электродвигателя с последовательным возбуждением. Электродвигатели через червячные пары соединялись с бортовыми передачами, скорость их вращения регулировалась перемещением щеток по коллекторам без искрения. По сути, это была перенесенная на Mk II электротрансмиссия танка «Сен-Шамон», заинтересовавшая Стэрна во Франции. На танке «Вестингауз Петройл Электрик» фирмы «Бритиш Вестингауз» двигатель был смещен к корме и вращал два электрогенератора, последовательно установленные на валу. Каждый из них питал электродвигатель соответствующего борта, скорость регулировалась от 0 до 6,4 км/ч с помощью реостатов, задний ход включался особым ключом. Бортовые передачи с цепью Галля сохранились. Стоит заметить, что электротрансмиссии «Сен-Шамон», «Бритиш Даймлер», «Бритиш Вестингауз» и разработанного тогда же американского «Холт Газ Электрик» оказались громоздки и недостаточно надежны. Танк «Уильямс-Дженни Гидраулик» имел гидравлическую трансмиссию, впоследствии использованную на Mk VII (см. далее). Таким образом, уже в 1917 г. наметились различные направления развития танковых трансмиссий. Для дальнейшей доводки выбрали прототип Вильсона, давший наибольшие скорости хода при сравнительно небольших габаритах и совместивший удобство управления с надежностью работы и удобством обслуживания. Выпуск новой модели тяжелого танка Mk V планировали начать в августе-сентябре 1917 года, но серийное производство смогли подготовить только в декабре. Выпуск начала «Метрополитэн Кэрридж, Вэгон энд Файненс Компани».

Танк Mk V проходит ремонт в Центральных мастерских Танкового корпуса. Обратим внимание на открытые люки рубки управления, кормовой рубки, радиатора и открытую дверь спонсона.

Танк Mk V в ходе ремонта.

Подбитый танк Mk IV «самка». Хорошо видны установки пулеметов, а также размеры люка-лаза под спонсоном. Отметим, что пулеметы сняты.

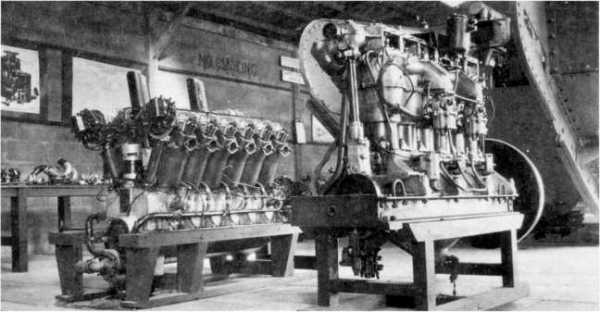

Двигатель Рикардо (справа) в сравнении с V-образным двигателем «Даймлер». Сзади видна сборка корпуса танка.

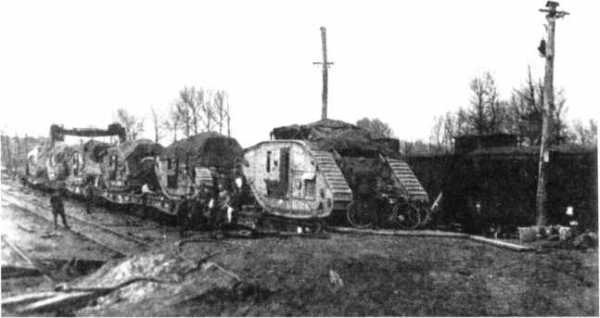

Погрузка тяжелого танка Mk V* («звезда») на железнодорожную платформу.

Первоначально планировали заказать на 1918 год 4000 танков, но после неудачи танков под Ипром военное министерство, рассмотрев доклад министра снабжения Черчилля, 11 ноября 1917 г. сократило заказ до 1350 машин. Возражения подполковника Стэрна и его претензии на монополию в «танковом вопросе» вопреки намерениям Черчилля вызвали перевод Стэрна еще в октябре 1917 года на другой пост, связанный с попытками координации британской, французской и американской танковых программ. Как и Суинтон, Стэрн не мог теперь влиять на развитие британского танкостроения. Регулярные «срезания» заказов и кадровые игры многие объясняли намеренным саботажем, инициированным производителями «классических» средств — артиллерийских снарядов и легкого оружия — к «экономии» которых могли привести танки. Но куда большую роль, нежели интриги, играла обычная бюрократическая возня и сложности постановки совершенно нового дела. Схема вооружения осталась прежней.

Органы управления танка Mk V: 1 — педаль, 2,5 — рулевые рычаги, 3 — втулки, 4 — короткое плечо педали, 5, 46 — рычаги поворота, 6 — вилка, 7 — поводок, 8, 11, 18, 38 — ось, 9 — планка, 10 — рычаг, 12, 13, 15, 17, 34, 37, 39, 40, 42, 43 — тяги, 14, 41 — коленчатые рычаги, 16, 19 — втулки тормозной ленты, 20 — приводной вал, 21 — ведущая шестерня, 22, 26 — конические шестерни, 27 — планетарная шестерня (венец), 28, 32 — тормозные ленты, 29 — цепь Галля, 30, 33 — тормозные барабаны, 31 — приводная шестерня, 35, 44 — поводок, 36 — крепление тормозной ленты, 45 — шарнир, 47 — ось рычага.

Стандартным танковым пулеметом стал «Гочкис» Mk I* под патрон калибра 7,7 мм (.303), снабжавшийся прицелом Пальмера. Появился кормовой пулемет — его шаровую установку поместили в дверце кормового люка-лаза. Этот пулемет служил для круговой обороны на случай осады одиночного танка пехотой противника (кормовые пулеметы потом будут часто появляться в различных танках). Для тех же целей лючки для стрельбы из револьверов выполнили даже в крышке люка рубки.

На Mk V установили коробку передач Уолтера Вильсона и специальный танковый рядный двигатель известного инженера-двигателиста Гари Рикардо (Ricardo). «Рикардо» стал первым специально разработанным танковым двигателем. Опыт эксплуатации первых танков позволил выработать довольно жесткие требования к двигателю: увеличение габаритной мощности, уменьшение размеров системы охлаждения, работа в широком диапазоне нагрузок, при любых углах наклона, повышенная прочность, возможность обслуживания в полевых условиях. Притом не использовать алюминий или высоколегированные стали, необходимые для авиационных двигателей. Двигатель имел клапанное распределение. Поршень, соединенный с шатуном через трубчатый придаток, двигался внутри втулки, охлаждаемой всасываемым воздухом. Карданный вал с противовесами уравновешивал двигатель, уменьшал вибрацию. Снижен износ поршней и цилиндров, несколько повышен КПД, уменьшено образование нагара. Улучшена система смазки. Мощность «Риккардо» 150 л.с. (112 кВт) при 1250 об./мин, при тех же габаритах, что у «Даймлер» (на испытаниях «Риккардо» развивал мощность 200 л.с. при 1600 об./мин). Разъемный картер позволял обслуживать двигатель, не снимая его с крепления. Две выхлопные трубы выводились на крышу в глушитель. Радиатор — трубчатый. Решетки системы охлаждения на Мк V разместили в бортах. Вентилятор перегонял воздух от левого борта через радиатор к правому. Вскоре решетки стали прикрывать броневыми жалюзи или уголками-крышами. Установленный в корме бензобак разделен на три отсека — в случае пробоины в одном горючее в других сохранялось, снижалась и пожароопасность. Общий запас горючего — 422 л.

Планетарный механизм поворота Вильсона: 1, 18 — тормозной барабан, 2 — пальцы, 3, 16 — водило, 4 и 6 — зубцы, 5 — ведущая шестерня (на поперечном валу), 7, 14 и 15 — планетарная шестерня (венец), 9 и 13 — сателлиты, 10 — ось, 11 — паз, 12 — солнечная шестерня, 17 — приводная шестерня (вращает цепь Галля).

Повышалась скорость и запас хода. Система выхлопа оставалась негерметичной, и, хотя вентиляцию несколько улучшили, внутренний объем танка по-прежнему заполнялся отработанными газами.

Вращение от двигателя передавалось карданным валом через дисковое сцепление на 4-скоростную планетарную коробку передач, а от нее через пары конических шестерен — поперечным валам. Шестерня на конце поперечного вала сцеплялась с венцом (планетарной шестерней) одноступенчатого планетарного механизма поворота (ПМП) с внутренним зацеплением или «эпицикла». Водило ПМП соединялось с зубчаткой, приводящей через цепь Галля вал бортовой передачи. Сателлиты и солнечная шестерня ПМП жестко соединялись с тормозными барабанами — при переключении передач ленточным тормозом тормозилась солнечная шестерня, на стоянке — водило с сателлитами. Изменилась и бортовая передача. Трансмиссия обеспечивала скорости: 1-я — 1,37, 2-я — 2,28, 3-я — 3,96, 4-я — 7,0 км/ч, задним ходом -1,37 км/ч. Поворот танка теперь производился двумя рычагами по бокам от сиденья водителя. Органы управления включали также педали тормоза и сцепления, рычаг переключения коробки передач, рычаг муфты реверса. Разработка планетарной коробки передач стала большим достижением Вильсона, который с самого появления Mk I не терял надежды улучшить трансмиссию танка и управление им. Управление силами одного человека намного повышаю эффективность действия танков и их среднюю скорость, маневренность на поле боя, позволяла уменьшить дистанцию между машинами в колонне на марше, уменьшило утомляемость экипажей. По мнению экипажей, управление Mk V было «детской игрой» по сравнению с предшественниками. Командир освобождался от помощи водителю, то есть улучшилась «командная управляемость» танка. Новая трансмиссия понравилась настолько, что специалисты 20-й эскадрильи RNAS сами установили на Mk II эпициклическую коробку передач Ланчестера.

Экипаж танка Mk V 9-го танкового батальона (батальон I) отрабатывает преодоление насыпи.

Схема тумбовой установки 57-мм пушки «Гочкис», использовавшейся в британских «ромбовидных» тяжелых танках.

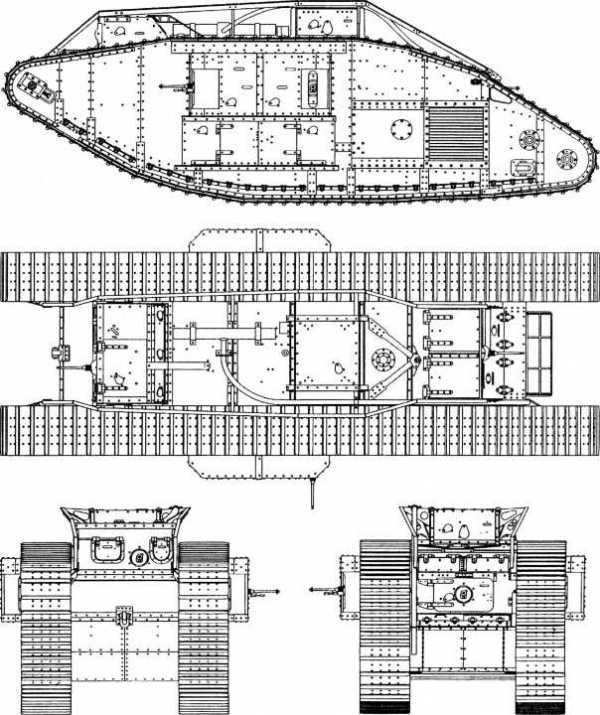

Проекции тяжелого танка Mk V «самка» (с широкими гусеницами).

На первые 200 танков ставили уширенные гусеницы. При длине опорной поверхности около 1,4 м ее площадь составляла 9380 см². Уширили и грязеочистители. Потом пришлось использовать запасы старых «узких» траков. Намного повысить ресурс ходовой части не удавалось — гусеницы выходили из строя после 80 км пробега. Рубку увеличили, в ее крыше выполнили прямоугольный люк с откидной крышкой. Кроме того, в корме на крыше выполнили дополнительную рубку со смотровыми лючками. Это дало круговое наблюдение из танка, а также улучшило вентиляцию. Два больших люка выполнили позади кормовой рубки над радиатором. Еще на Mk II и III пытались прикрыть смотровые щели стеклом, но стекло быстро трескалось и теряло прозрачность. Поэтому на Mk IV стекла заменили откидными стальными щитками с сеткой мелких отверстий. На Mk V щели снабдили небьющимися стеклопакетами типа «триплекс» (ведь автомобильные «триплексы» выпускались в Англии Э.Бенидиктусом с 1912 г.). Направляющие с балкой самовытаскивания были аналогичны Mk IV, но теперь благодаря дополнительной рубке работа с ней стала безопаснее. На направляющих могли крепить также фашину или секцию пехотного штурмового моста. Изменили и буксирные приспособления — вместо проушин с пальцем установили шарнирную серьгу. Вместо сигнальных флажков стали использовать семафор («оптический телеграф») — на крыше за кормовой рубкой крепили стойку с двумя рычагами с красным и белым дисками. Стоит заметить, что Герберт Уэллс еще в 1903 г. предполагал использование семафора для взаимной связи «путешествующих крепостей». Мк V начали поступать в войска в мае 1918 года, и до конца войны изготовили 400 машин — по 200 «самцов» и «самок».

Тяжелый танк Mk V*, остановившийся на марше у обочины дороги из-за обрыва гусеницы. В ожидании ремонта экипаж беседует с шотландскими стрелками. А мимо едет французская артиллерия.

Впервые Mk V вышли в бой у Амеля 4 июля 1918 г. и до конца войны вместе с Mk IV были основой Танкового корпуса. Еще после боя Mk IV с германскими танками у Виллер-Бретоне 24 апреля, выявившего беспомощность «самок», решили один пулеметный спонсон на них заменить пушечным. Тасуя спонсоны на уже изготовленных танках, получили Mk V «Композит» или «комбинированный» с одним 57-мм орудием и 5 пулеметами. В войсках эту «кривобоко» выглядящую машину, естественно, тут же окрестили «гермафродитом». Уширение германцами траншей на линии «Зигфрид» и желание уменьшить колебания на ходу привели к идее удлинить танк примерно на 2 м. В Центральных мастерских Танкового корпуса во Франции корпус Mk V разрезали в поперечной плоскости позади спонсонов и вставляли дополнительную секцию длиной 1,83 м. Соответственно наращивали гусеницу, ставили удлиненный карданный вал. В бортах дополнительной секции выполняли двери и шаровые установки, в которые перенесли пулеметы из спонсонов. Облегчилась работа наводчиков. Масса танка возросла на 4095 кг. Не ухудшив продольной жесткости, удалось увеличить ширину перекрываемого рва до 3,96 м, улучшить сцепление гусениц с грунтом, правда, скорость снизилась до 4 км/ч, а из-за удлинения опорной поверхности при той же ширине колеи уменьшилась поворотливость. В измененной кормовой рубке смонтировали шаровые установки. Удлиненный танк получил обозначение Mk V* («Звезда»). Увеличение внутреннего объема позволило перевозить кроме экипажа от 20 до 24 пехотинцев. Теоретически танки должны были доставлять пехоту (а лучше — пулеметные расчеты) через позиции противника к последнему объекту атаки — обычно это была третья линия траншей — и тем самым ускорить прорыв обороны.

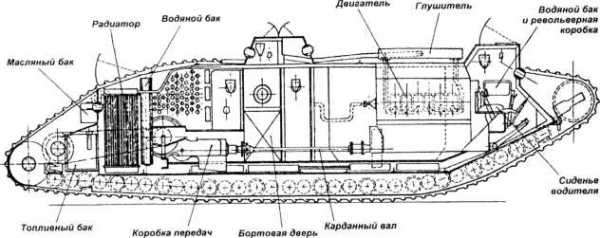

Продольные разрезы (в вертикальной и горизонтальной плоскостях) тяжелого танка Mk V «самец».

Mk V* успели даже прозвать «троянским конем Танкового корпуса» (45 лет спустя имя «Троуджен» британцы дадут гусеничному БТР FV432). Но попытка высадить десант 8 августа 1918 г. под Амьеном, оказалась неудачной — солдаты в танке угорали, а тряска вымотала их так, что понадобилось время для отдыха. Mk V* можно считать если не предтечей, то отдаленным прообразом БМП. Серийный выпуск Mk V* путем переделки Mk V и постройки новых наладили в мае 1918 года на заводе «Метрополитэн Кэридж» и до конца войны изготовили 200 «самцов» и 432 «самки». То есть танкам придавалась прежде всего транспортная роль. Модификация Mk V** отличалась двигателем, форсированным до 225 л.с. и смещенным назад. Освободив обитаемое пространство и совместив рубки управления и наблюдательную (с двумя шаровыми установками), получили единое обитаемое отделение. Гусеничный обвод стал более угловатым в задней части. Запас горючего увеличили до 908 л. Всего собрали 25 таких танков. В боях они не использовались. Два Mk V** передали в Королевский инженерный корпус.

Уже после войны к весне 1919 года на заводе «Джон Фоулер энд Компани» в Лидсе на Mk V поставили упругую тросовую подвеску и гусеницу с независимым шарнирным креплением траков системы «Снэйк» («Змея») подполковника Филипа Джонсона. Так испытывали ходовую часть для проектируемого среднего танка Mk D — этот танк считался важным элементом стратегического «Плана 1919». После доклада о результатах применения танков в начале 1918 года на заседании в военном министерстве с участием начальника Генерального штаба программу строительства танков увеличили до 5000. В июне Черчилль сообщил в Генеральный штаб, что текущая рабочая программа позволит британской армии к июню 1919 года иметь 7000 тяжелых и средних танков. Параллельно начали размещать в США заказы на 10 000 тягачей для танковых и артиллерийских частей (часть из них предназначалась Франции).

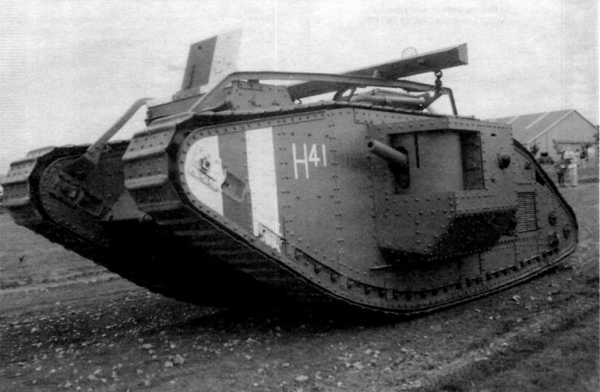

Танк Mk V «самец» на поле боя. Танк снабжен широкими гусеницами, направляющие для бруса самовытаскивания не установлены.

Продольный разрез тяжелого танка Mk V* («звезда»).

Погрузка танков Mk V на железнодорожные платформы с помощью специальной насыпи. Обратим внимание на вдвинутые внутрь корпуса спонсоны.

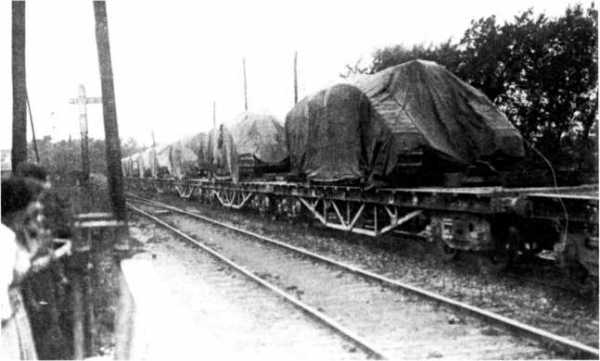

Переброска танков Mk V* («звезда») железнодорожным транспортом.

Схемы трансмиссии опытных танков, проходивших испытания 3 марта 1917 г. в Олдбери. Вверху — «Вилкинс Малтипл Клатч Тэнк»: 1 — двигатель, 2 — конические шестерни, 3, 4 и 5 — ведущие шестерни передач хода вперед, 6 — шестерня заднего хода, 7, 8, 9 и 10 — ведомые шестерни передач, 11 — промежуточная шестерня заднего хода, 12 — бортовая передача, 13 — внутреннее зацепление ведущего колеса.

Ниже — «Фостер-Даймлер Петройл Электрик Тэнк»: 1 — двигатель, 2 — облегченный маховик, 3 — генератор, 4 и 5 — электродвигатели, 6 — муфта, 7 и 8 — шестерни бортовой передачи.

Поделитесь на страничке

Следующая глава >

history.wikireading.ru

ТЯЖЕЛЫЕ ТАНКИ МК VI — МК VII. Самые первые танки

ТЯЖЕЛЫЕ ТАНКИ МК VI — МК VII

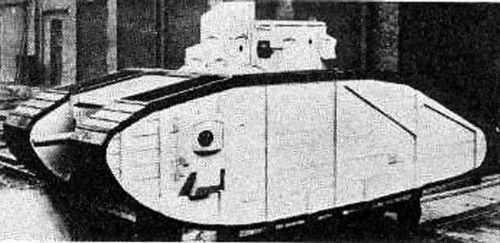

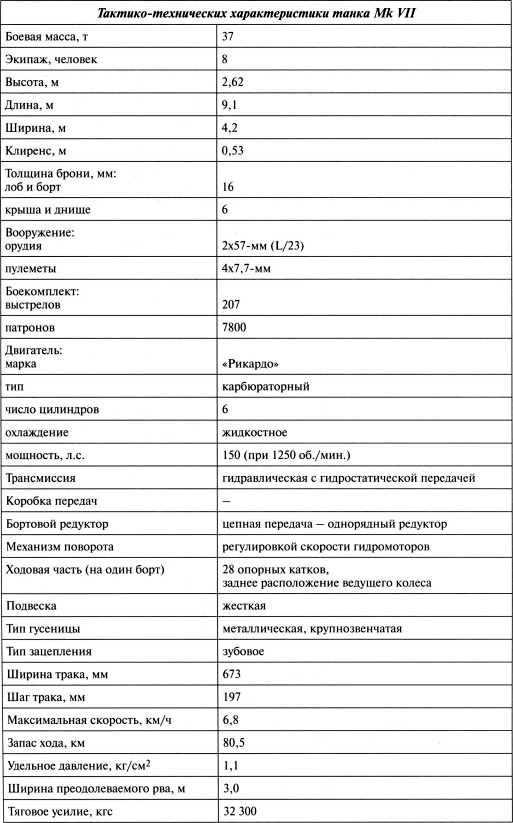

При разработке танка Mk VI попытались отказаться от спонсонов. В лобовой части установили одну 57-мм пушку (боекомплект — 130 выстрелов), так что водитель должен был бы работать вместе с наводчиком — снова влияние французских средних танков. Для круговой обороны служили 4 пулемета «Гочкис» с общим боекомплектом 10 000 патронов. Двигатель «Рикардо» сместили к борту, обитаемое отделение приподняли, компактно разместив экипаж. Танк должен был иметь массу 33 т, экипаж 8 человек, длину 8,11, ширину 3,2 и высоту 2,75 м, толщину брони 14-6 мм, максимальную скорость 6,3 км/ч, запас хода 80,5 км, преодолевать те же препятствия, что и Mk V. Гусеницы планировали уширить до 750 мм. Подготовили заказ на 600 танков Mk VI для формируемого американского танкового корпуса. Но заказ аннулировали, выбрав Mk VIII. A Mk VI не пошел дальше деревянного макета в натуральную величину. В июле 1918 года на заводе «Браун Бразерз» в Эдинбурге начали сборку танка Mk VII с регулируемой гидростатической передачей «Уильямс-Дженни». Заказано 75 танков, но собрали только три. Гидравлическая «муфта Дженни» к тому времени была известна как регулятор скорости наведения в морских (опять морских!) башенных установках. Двигатель через шестеренчатые редукторы приводил в действие два гидравлических насоса, каждый из которых соединялся шлангами с гидромотором соответствующего борта. Выходной вал гидромотора соединялся с бортовой передачей. Конструкция насоса и гидромотора была в принципе одинакова — установленная на валу под углом шайба соединялась шатунами с продольно перемещающимися поршнями. Регулирование скорости производилось изменением угла наклона шайбы насоса, реверс — ее наклоном в противоположную сторону, холостой ход — установкой перпендикулярно валу. Водитель получил штурвал, требовавший меньше усилий, чем рычаги механических трансмиссий. Гидравлическая трансмиссия позволяла плавно и в широких пределах регулировать радиус поворота и скорость хода, предотвращала остановки двигателя при переключении передач, но оказалась громоздкой, с меньшим КПД, дорогостоящей и очень чувствительной к износу. Потребовался дополнительный радиатор для охлаждения масла в трансмиссии. Решетки радиаторов перенесли на крышу для уменьшения засорения и запыления. В крыше корпуса и рубки выполнили вентиляционные купола. Танк оснастили также электростартером. Ходовая часть — типа «Тэдпол», уже опробованная на единичных Mk IV и Mk V. Вооружение состояло из двух 57-мм пушек и 5 пулеметов. Увеличение емкости баков до 454 л увеличило запас хода до 80,5 км. То, что Mk VII не пошли в серию, объясняется меньшей стоимостью и большей надежностью уже выпускавшихся Mk V.

Продольный разрез тяжелого танка Mk VII.

Поделитесь на страничке

Следующая глава >

history.wikireading.ru

ТЯЖЕЛЫЕ ТАНКИ СЕРИИ МК I — MK IV. Самые первые танки

Medium Tank Mk.I: первый манёвренный

Новый игрок

Из лёгкого в средний

Образец для подражания

Литература и источники:

Первый танк Мк. 1

Первый танк Мк. 1

Тяжёлый танк Mk1 и его «потомки»

Статьи на тему:

ТЯЖЕЛЫЕ ТАНКИ СЕРИИ МК V — МК V**. Самые первые танки

ТЯЖЕЛЫЕ ТАНКИ МК VI — МК VII. Самые первые танки

Добавить комментарий Отменить ответ
