фото бомбардировщика Ту-160, описание самолёта.

Ту-160 «Белый лебедь» — дальний стратегический бомбардировщик России. Ту-160 имеет крыло изменяемой стреловидности, также это самый быстрый тяжёлый бомбардировщик, он способен развивать сверхзвуковую скорость.

Своё название «Белый лебедь» самолёт Ту-160 носит неофициально, так его называют лётчики.

Ту-160 – это также самый тяжёлый дальний бомбардировщик.

Разработка Ту-160 началась в СССР как ответ на создание американцами дальнего бомбардировщика B-1. В то время СССР сделал ставку на развитие ракетного вооружения и имел неплохую систему ракетно-ядерного сдерживания, но начал существенно отставать в области боевой авиации. А США сделали ставку на развитие стратегической авиации и технологическое отставание СССР постоянно нарастало.

18 декабря 1981 года бомбардировщик Ту-160 совершил свой первый полёт на аэродроме «Раменское». Самолет имел заводское обозначение: «изделие 70-01». Также в процессе первоначальных испытаний принимал участие и второй опытный образец – изделие «70-02», но он использовался во время статических испытаний, в лётной программе он участия не принимал.

У советских конструкторов уже был опыт разработки похожих самолётов, например пассажирский самолёт Ту-144 и бомбардировщик Ту-22М по конструкции имеют много общего с Ту-160. Этот опыт активно использовался при создании «Белого лебедя».

Производство Ту-160 началось в 1984 году на КАПО (Казанское Авиационное Производство). В этом же году в воздух поднялся первый серийный самолёт.

Изначально Ту-160 задумывался исключительно как тяжёлый ракетоносец. Его боевая функция заключалась в доставке крылатых ракет дальнего радиуса действия к месту пуска.

Ракеты Х-55СМ, которыми вооружён бомбардировщик, поражает цели по координатам, заранее заданным запрограммированным. Координаты вносятся в память ракеты перед вылетом бомбардировщика.

Ту-160 можно переоборудовать и он будет наносить удары свободноплавающими бомбами, в том числе ядерными, морскими минами или другими типами вооружения.

Сейчас разрабатываются высокоточные крылатые ракеты, которые существенно расширят боевые возможности Ту-160.

В 1992 году тогдашний президент РФ заявил о возможности прекращения производства бомбардировщика Ту-160 «Белый лебедь», при условии, что в США прекратится производство бомбардировщика B-2. Но этого не произошло, и самолёты Ту-160 продолжали производиться на Казанском заводе.

В 2008 году в состав ВВС РФ был передан последний самолёт Ту-160, он получил своё собственное имя «Виталий Копылов».

Кстати, обычно самолёты Ту-160 имеют свои собственные имена.

После распада СССР несколько самолётов Ту-160 достались Украине. Часть самолётов была передана России за счёт уплаты государственного долга, другая часть распилена по программе, финансируемой из США.

В составе ВВС России на начало 2013 года на вооружении находится 16 бомбардировщиков Ту-160 «Белый лебедь».

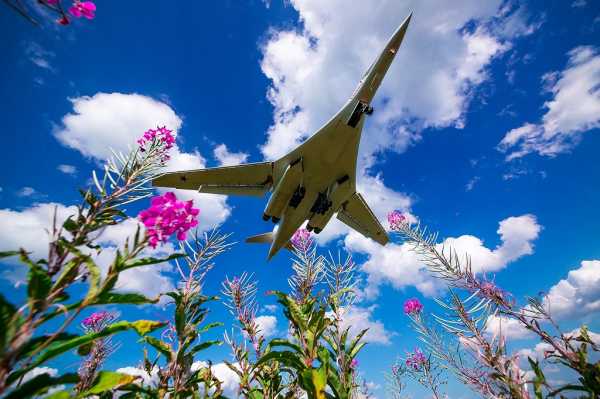

Самолёт Ту-160 «Белый лебедь» и иван-чай.

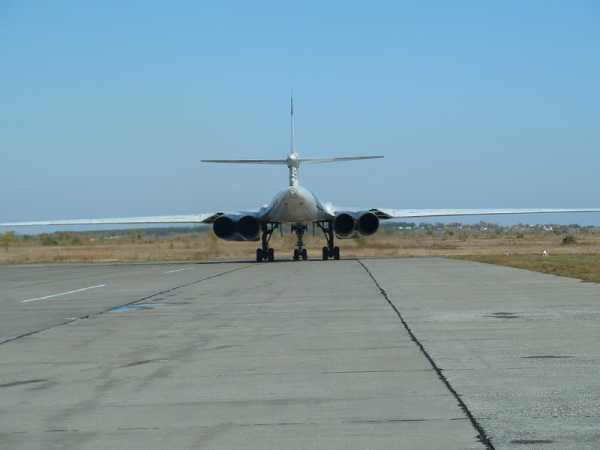

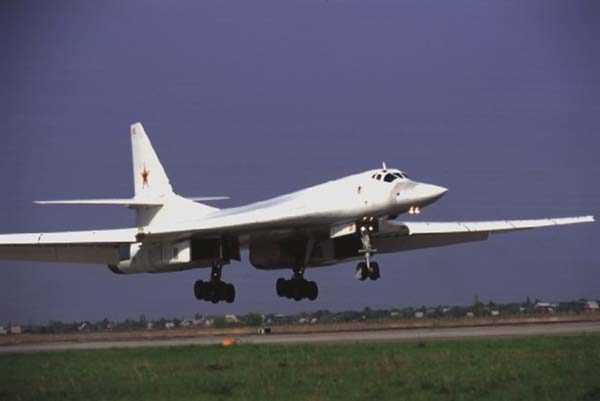

На фото самолёт «Белый лебедь».

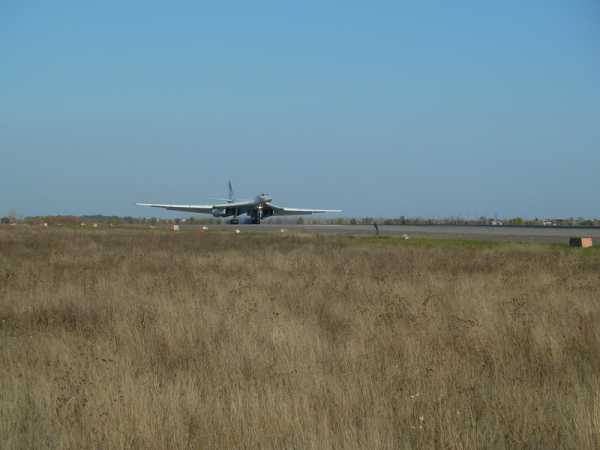

Самолёт «Белый лебедь».

Смотрите другие фото Ту-160.

komotoz.ru

Самолет Ту-160: скорость, фото, характеристики

Уникальным воздушным судном является стратегический бомбардировщик Ту-160. «Белым лебедем» или Blackjack, согласно терминологии придуманной американской стороной, часто называют эту мощнейшую модель.

В настоящее время именно эта модель воздушного транспорта, разработанная в середине 70-х годов советскими инженерами-конструкторами, является самым большим, грозным и в то же время грациозным военным бомбардировщиком, оснащенным изменяемым стекловидным крылом. Самолет «Белый лебедь» стратегического назначения пополнил запас вооружения российской армии еще в 1987 году.

Самолет Ту-160

История создания

Согласно приказу, изданному Советом Министров Советского Союза в 1967 году, отечественные производители приступили к проектированию нового бомбардировщика. В разработке проекта принимали участие как сотрудники предприятия «Мясищева» и «Сухого», внося на протяжении нескольких лет различные предложения по создаваемому проекту.

По каким-то причинам представители авиакомпании, названной в честь Туполева, не принимали участие в конкурсе, несмотря на то, что ранее инженеры именно этого бюро смогли разработать и ввести в действие проект относительно создания нескольких моделей бомбардировщиков, а также сверхзвукового летательного аппарата Ту-144. Рассматриваемое военно-воздушное средство является основой ядерной мощности России. А подтверждают этот факт отменные технические характеристики Ту-160.

Белый лебедь стратегического назначения

По итогам отборочного конкурса победителем был признан проект, созданный сотрудниками «Мясищева». Однако буквально через несколько дней по приказу правительства вся документация была изъята у победителя и передана в распоряжение бюро «Туполева». Так и был создан самолет Ту-160.

Перед инженерами-конструкторами были поставлены конкретные цели относительно создания будущего военной машины:

  • дальность перелета воздушного транспорта должна приравниваться к 13 тыс. км на примерной высоте в 18 тыс. км при скорости в 2450 км/ч;
  • к назначенной цели военно-воздушный транспорт должен суметь приблизиться в скоростном дозвуковом крейсерском режиме;
  • вес нагрузки относительно общей массы должен приравниваться к 45-ти тоннам.

Первый пробный вылет военной машины был произведен в конце 1981 года на территории военного аэродрома «Раменское». Испытания прошли успешно, что подтвердил опытный летчик Б. Веремеев, пилотирующий первую модель.

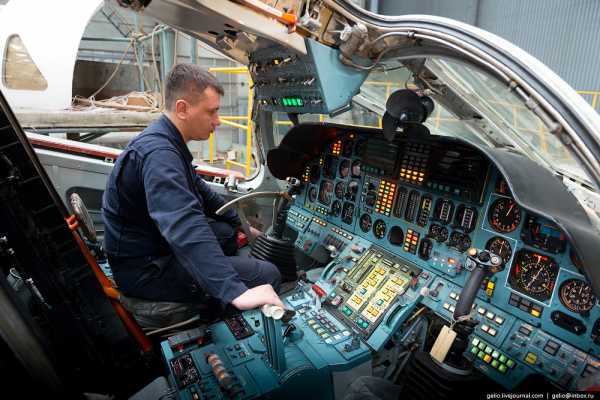

Кабина Ту-160

Сверхзвуковой российский ракетоносец был запущен в серийное производство спустя 3 года после успешно произведенного пробного вылета. Новые модели воздушно-военной техники изготавливались специалистами, работающими на авиапредприятии в Казани. Первая модель серийного производства смогла подняться в небесный простор в конце 1984 года, в дальнейшем авиапроизводитель ежегодно изготавливал по одной единице востребованных военно-воздушных машин.

По приказу Б. Ельцина, в начале 1992-го года было решено прекратить серийное производство моделей Ту-160. Данное решение действующий в те времена президент принял в ответ на решение США приостановить производство не менее мощных американских военных бомбардировщиков В-2.

Новые модели воздушных средств

Весной 2000 года обновленная модель ракетоносца Ту-160 полнила состав ВВС Российской Федерации. Спустя 5 лет комплекс был принят на вооружение. Весной 2006 года подошел к завершению последний испытательный тур по модернизации для усовершенствования характеристик силового агрегата НК-32. Благодаря внесенным изменениям инженерам-конструкторам удалось повысить надежность силового агрегата и в несколько раз увеличить его ресурс.

В небо влетел обновленный серийный бомбардировщик в конце 2007 года. Согласно ранее утвержденным планам, конструкторы должны были на протяжении ближайших 12 месяцев модернизировать еще 3 модели военно-воздушных средств. Просмотрев фото Ту-160 ранних и обновленных моделей, можно самостоятельно понять, какую грандиозную работу пришлось выполнить инженерам-конструкторам.

Согласно аналитическим данным, в 2013 году в составе ВВС Российской Федерации насчитывалось 16 моделей Ту-160.

Сергей Шойгу в 2015 году выступил с заявлением, в котором была подчеркнута важность возобновления мощнейших бомбардировщиков. Заявление было рассмотрено и одобрено, что позволило российским авиаконструкторам приступить к возобновлению производственного процесса. По предварительным данным, обновленные модели бомбардировщиков Ту-160 М и Ту-160 М2 будут запущены в серийное производство в начале 2023 года.

Особенности военной машины

Чтобы создать действительно уникальную модель военного самолета, отвечающую поставленным целям, конструкторы вынуждены были внести в стандартные правила сборки определенные особенности, благодаря которым самолет Ту-160 действительно получился уникальным в своем роде:

  1. Для сборки конструкции были использованы композиционные сплавы, нержавеющая и титановая качественная сталь.
  2. Максимальная скорость Ту-160 на высоте достигает 2200 км/ч.
  3. Бомбардировщик, изготовленный российским авиапроизводителем, является интегральным низкопланом, оснащенным изменяемым стреловидным крылом, цельноповоротным стабилизатором, а также техопорными шасси.
  4. Кабина «Белого лебедя» была признана как одна из самых просторных и комфортных, учитывая, что пилоты при желании могут без проблем пройтись по своему отсеку и даже размяться.
  5. Борт бомбардировщика оснащен кухней, в которой можно разогревать еду, а также туалетной комнатой, ранее не входящей в конструкцию военно-воздушных судов.

Для вооружения российского бомбардировщика используются крылатые виды стратегических ракет класса Х-55-СМ.

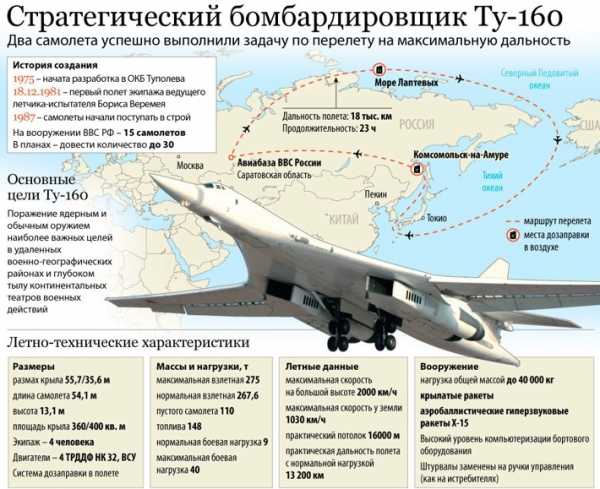

ТТХ российского бомбардировщика представлены ниже. Также на изображении можно увидеть некоторые исторические факты.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

samoleting.ru

Ту-160 от doc за 30 декабря 2015 на Fishki.net

Как уже упоминалось, серийные самолеты собирались в Казани. Формально они имели обозначение Ту-160С (серийный), но в практике — Ту-160. Казанский завод образовался в 1941 г. на базе эвакуированного московского авиазавода № 22 и местного завода №124. Его основной продукцией после войны были тяжелые самолеты, созданные в ОКБ А.Н.Туполева: Ту-4, Ту-22 и Ту-22М. В настоящее время Казанское авиационное производственное объединение им. СП. Горбунова выпускает пассажирские самолеты Ту-204.

Производство Ту-160 потребовало постройки новых специализированных цехов, ориентированных на технологию новой машины. На заводе появилось уникальное оборудование для изготовления композитных и сотовых панелей, штамповки и фрезеровки крупногабаритных деталей, в том числе 20-метровых монолитных плит переменной толщины из титановых и высокопрочных алюминиевых сплавов, что позволило уменьшить число стыков в конструкции самолета, снизить массу и повысить ресурс. Колоссальная центропланная балка крыла длиной 12,4 м и шириной 2,1 м фрезеровалась из двух титановых половин, верхней и нижней, затем сваривалась в одно целое в вакуумной камере под спецприсадками и флюсами («ноу-хау» казанского завода ). Эти операции приходилось проводить ночью — иначе работа мощнейшего оборудования оставляла без электроэнергии полгорода.

В строю

Первые серийные Ту-160 начали службу в мае 1987 г. Они поступили на вооружение 184-го гвардейского Полтавско-Берлинского Краснознаменного тяжелобомбардировочного авиаполка, базирующегося в Прилуках Черниговской области. В годы Великой Отечественной войны среди других частей полк выделялся боевыми успехами, а после ее окончания оставался элитным подразделением ВВС СССР. Он первым освоил стратегический бомбардировщик Ту-4, затем имел на вооружении различные модификации Ту-16, а в 1984 г. в полку появились Ту-22МЗ. Для Ту-160 аэродром в Прилуках был реконструирован, полоса упрочнена и удлинена до 3000 м.

Осваивать Ту-160 строевым летчикам предстояло, не дожидаясь завершения госиспытаний, которые грозили затянуться из-за большого объема работ и числа зачетных полетов. Решение об опытной эксплуатации этого самолета (по существу, войсковых испытаниях) давало возможность вести опережающее использование его, выявляя в повседневной работе дефекты и нарабатывая опыт для других полков, которые вслед за лидером получали бы новые бомбардировщики. Разумеется, опытная эксплуатация предъявила повышенные требования к профессионализму летчиков и техников. Обычно переучивание личного состава проводится в Рязанском учебном центре ДА, на этот раз пришлось изучать самолет непосредственно в цехах Казанского авиазавода.

В полдень 25 апреля 1987 г. в Прилуках приземлилась первая группа из двух Ту-160, которую привел Козлов. Один из самолетов принадлежал к опытной второй серии, второй был головным в войсковой серии. Перегон к месту базирования прошел без проблем, а на аэродроме, помимо традиционной хлеб-соли, летчиков ожидало несметное количество «секретчиков» и особистов, брошенных на охрану новой техники.

Через две недели, 12 мая 1987 г., Козлов «обкатал» новый самолет с Прилукского аэродрома, а 1 июня состоялся вылет строевого экипажа командира полка В.Гребенникова. Вслед за ним Ту-160 в воздух поднимали Н.Студитский, В.Лежаев и А.С.Медведев, известный в полку как «ас Медведев» — он и принял командование первым отрядом этих машин.

Для ускорения освоения самолета (и сбережения ресурса) в полку оборудовали тренажерный зал. Чтобы с максимальной отдачей использовать имеющуюся пару машин и подготовить достаточное число летчиков, через кабину выходившего на полеты Ту-160 «пропускались» несколько сменявших друг друга экипажей, ожидавших своей очереди у края ВПП.

Самолет понравился летчикам. Белоснежная машина оказалась очень «летучей», легкой в управлении, обладала отличными разгонными качествами и скороподъемностью («сама шла вверх»), устойчиво держалась на малых скоростях, что упрощало посадку (минимальная скорость равнялась 260 км/ч и была даже ниже, чем у Ту-22МЗ). Однажды стотонной тяги двигателей даже хватило для взлета с выпущенными по невниманию интерцепторами. Самолет вяло, но шел вверх, зато после их уборки рванул так, что летчики «едва не продавили кресла». При выходе на опасные режимы срабатывали система предупреждения и автомат ограничений, не допускавшие грубых ошибок летчиков.

Отношение к Ту-160, окрещенному «гордостью нации» (бытовало и «камбала» — за своеобразный «анфас» с пучеглазой кабиной), было очень уважительным, а его полеты обставлялись с должным вниманием: чтобы избежать засасывания в воздухозаборники мусора с земли, самолетам в первые месяцы не разрешалось рулить на старт самостоятельно. Запустив сначала на тщательно выметенной площадке двигатели и выведя их на режим малого газа, самолеты буксировали тягачом, впереди которого двигалась шеренга солдат, собиравших камешки и ветки, а саму ВПП перед полетами едва не мыли.

На стоянке Ту-160 обнаружил своеобразную особенность: при сложенных консолях крыла (положение 65°) он легко мог сесть на «пятую точку», и вернуть его в нормальное положение было затруднительно. Пришлось на земле оставлять крыло в положении минимальной стреловидности 20°, хотя при этом Ту-160 увеличивался в размахе и занимал больше места.

fishki.net

Самолёт «Белый лебедь»: фото самолёта «Белый лебедь».

«Белый лебедь» — неофициальное название бомбардировщика Ту-160. Это название самолёт носит неофициально, так его называют лётчики.

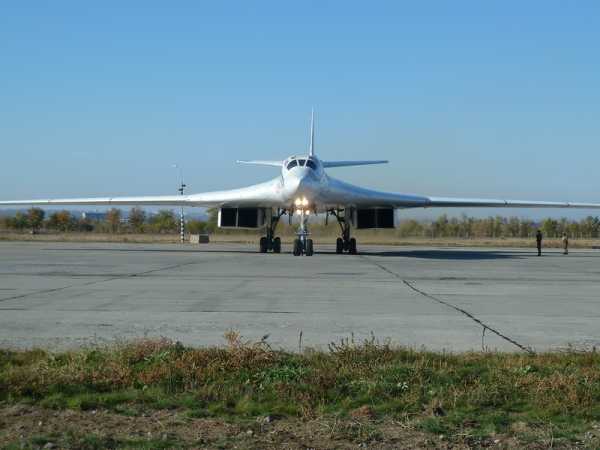

На фото самолёт «Белый лебедь».

Самолёт «Белый лебедь».


Самолёт «Белый лебедь».

Ту-160 «Белый лебедь» — дальний стратегический бомбардировщик. «Белый лебедь» имеет крыло изменяемой стреловидности, также Ту-160 «Белый лебедь» самый быстрый бомбардировщик класса, Ту-160 даже способен развивать сверхзвуковую скорость.

Бомбардировщик Ту-160 в СССР начали создавать в ответ на разработки в США аналогичной машины. Американский аналогичный бомбардировщик B-1 был разработан в 1970-80-х годах прошлого века компанией Rockwell International.

Во время создания Ту-160 «Белый лебедь» в армии СССР сложилась ситуация, которая отражала политическую волю руководства страны, а именно перекос в сторону ракетного вооружения. СССР активно развивал ракетную составляющую и имел отличную систему ракетно-ядерного сдерживания. Но работы по развитию стратегической авиации практически не проводились. В результате чего США начал уходить далеко вперёд в области стратегической авиации.

В условиях холодной войны, когда вся планета смотрит на гонку капиталистической системы и коммунистической, СССР не мог позволить себе отставание в этой области.

Самолёт «Белый лебедь» совершил свой первый полёт 18 декабря 1981 года на аэродроме «Раменское». Хотя в то время ещё Ту-160 не насил это неформальное название.

Советские конструкторы уже создали пассажирский самолёт Ту-144 и дальний бомбардировщик Ту-22М, которые по конструкторским особенностям схожи с Ту-160, так что работы над самолётом «Белый лебедь» не нужно было начинать с ноля.

1984 год стал годом рождения нового самолёта, первый серийный «Белый лебедь», произведённый на КАПО (Казанское Авиационное Производство), поднялся в небо именно в 1984 году.

Хотя изначально самолёт «Белый лебедь» задумывался исключительно как ракетоносец, цель которого запустить ракеты с ядерными боеголовками, но по мере развития проекта самолём получил возможность сбрасывать бомбы и морские мины.

В 1992 году на высшем политическом уровне поднимался вопрос о взаимной остановке производства бомбардироващиков Ту-160 и B-2 в России и США. Но США отказались закрывать свой проект бомбардировщика невидимки.

Последний самолёт «Белый лебедь» был передан в состав ВВС России в 2008 году. Он, как и многие Ту-160, имеет собственное имя «Виталий Копылов».

Смотрите больше фото Ту-160.

Ту-160

komotoz.ru

Ту-160 или «изделие 70» / Назад в СССР / Back in USSR

Стратегический бомбардировщик ТУ-160, так называемый «Белый лебедь» или Blackjack (дубинка) по натовской терминологии, представляет уникальный самолет.
ТУ-160 имеет превосходные технические характеристики: это самый грозный бомбардировщик, который может нести также крылатые ракеты. Это самый большой сверхзвуковой и грациозный самолет в мире. Разработан в 1970-1980-х годах в ОКБ Туполева и имеет крыло изменяемой стреловидности. На вооружении состоит с 1987 года.

Бомбардировщик ТУ-160 стал «ответом» на программу AMSA («Развитый пилотируемый стратегический самолет») США, в рамках которой был создан небезызвестный B-1 Lancer. Ракетоносец ТУ-160 почти по всем характеристикам значительно опережал своих основных конкурентов Lancer′ов. Скорость ту 160 выше в 1,5 раза, максимальная дальность полета и боевой радиус настолько же больше. А тяга двигателей почти вдвое мощнее. При этом никакое сравнение не выдерживают «невидимки» B-2 Spirit, у которых в угоду малозаметности в жертву принесли буквально все, включая дистанцию, стабильность полета и грузоподъемность.

Количество и стоимость ТУ-160

Каждый дальний ракетоносец ТУ-160 – это штучный и довольно дорогой продукт, он имеет уникальные технические характеристики. С момента их создания было построено только 35 таких самолетов, при этом в целости их осталось на порядок меньше. Этот самолет – единственное изделие, которое получило свое имя. Каждый из построенных самолетов имеет свое имя, их присваивали в честь чемпионов («Иван Ярыгин»), конструкторов («Виталий Копылов»), известных богатырей («Илья Муромец») и, конечно, летчиков («Павел Таран», «Валерий Чкалов» и другие).

До распада СССР было построено 34 самолета, причём 19 бомбардировщиков осталась на Украине, на базе в Прилуках. Однако эти машины в эксплуатации были слишком дороги, а для маленькой украинской армии они просто оказались не нужны. 19 ТУ-160 Украина предлагала отдать России взамен самолетов Ил-76 (1 к 2) или за списание газового долга. Но для России это было неприемлемо. К тому же на Украину воздействовало США, которая фактически заставила уничтожить 11 ТУ-160. 8 самолетов были переданы России за списание газового долга.
В составе ВВС на 2013 год находилось 16 Ту-160. России этих самолетов было непомерно мало, но их строительство обошлось бы в огромную сумму. Поэтому было решено провести модернизацию 10 бомбардировщиков из имеющихся 16 до стандарта Ту-160М. Дальняя авиация в 2015 году должна получить 6 модернизированных ТУ-160. Однако в современных условиях даже модернизация имеющихся ТУ-160 не может решить поставленных военных задач. Поэтому появились планы по строительству новых ракетоносцев.

В 2015 году в Казани решили рассмотреть возможность начала выпуска нового ТУ-160 на мощностях КАЗа. Эти планы сложились вследствие образования нынешней международной обстановки. Однако это сложнейшая, но решаемая задача. Были утеряны некоторые технологии, кадры, но, тем не менее, задача вполне осуществима, тем более имеется задел – два недостроенных самолета. Стоимость же одного ракетоносца составляет порядка 250 миллионов долларов.

История создания ТУ-160

Задание на проектирование было сформулировано еще в 1967 году Советом министров СССР. К работе привлекли конструкторские бюро Мясищева и Сухого, которые предложили свои варианты через несколько лет. Это были бомбардировщики, способные развивать сверхзвуковую скорость и на ней преодолевать системы ПВО. Конструкторское бюро Туполева, имевшее опыт разработки бомбардировщиков Ту-22 и Ту-95, а также сверхзвукового самолета Ту-144, не участвовало в конкурсе. Победителем в итоге признали проект ОКБ Мясищева, однако конструкторы отпраздновать победу не успели: правительство через некоторое время приняло решение закрыть проект в ОКБ Мясищева. Вся документация по М-18 была передана в ОКБ Туполева, подключившееся к конкурсу с «Изделием-70» (будущий самолет ТУ-160).

К будущему бомбардировщику предъявлялись следующие требования:
• дальность полета на высоте 18 000 метров на скорости 2300-2500 км/ч в пределах 13 тысяч км;
• дальность полета у земли в 13 тысяч км и на высоте 18 км на дозвуковом режиме;
• к цели самолет должен приближаться на дозвуковой крейсерской скорости, преодолевать ПВО противника — на крейсерской скорости у земли и в сверхзвуковом высотном режиме.
• общая масса боевой нагрузки должна составлять 45 тонн.
Первый полет прототипа (Изделие «70-01») был осуществлен на аэродроме «Раменское» в декабре 1981 года. Изделие «70-01» пилотировал летчик-испытатель Борис Веремеев со своим экипажем. Второй экземпляр (изделие «70-02») не летал, его использовали для статических испытаний. Позднее к испытаниям подключился второй самолет (изделие «70-03»). Сверхзвуковой ракетоносец ТУ-160 был запущен в серийное производство 1984 году на Казанском авиационном заводе. В октябре 1984 года в воздух поднялась первая серийная машина, в марте 1985 года — вторая серийная, в декабре 1985 года – третья, в августе 1986 года – четвертая.



В 1992 году Борис Ельцин решил приостановить продолжавшийся серийный выпуск Ту-160, если США остановят серийное производство B-2. К тому времени было произведено 35 самолетов. КАПО к 1994 году КАПО передало шесть бомбардировщиков ВВС России. Они были дислоцированы в Саратовской области на аэродроме Энгельс.
Новый ракетоносец ТУ-160 («Александр Молодчий») в мае 2000 года вошел в состав ВВС. На вооружение комплекс ТУ-160 приняли в 2005 году. В апреле 2006 года объявлено о завершении испытаний модернизированных двигателей НК-32, созданными для ТУ-160. Новые двигатели отличаются повышенной надежностью и значительно возросшим ресурсом. В декабре 2007 года осуществлен первый полет нового серийного самолета ТУ-160. Генерал-полковник Александр Зелин, главком ВВС, в апреле 2008 года сообщил, что в 2008 году на вооружение ВВС поступит еще один российский бомбардировщик. Новый самолет получил название «Виталий Копылов». Планировалось, что еще три строевых ТУ-160 будут модернизированы в 2008 году.

Технические характеристики

ТУ-160 имеет следующие технические характеристики:
Экипаж: 4 человека.
Длина составляет 54,1 м.
Размах крыла составляет 55,7/50,7/35,6 м.
Высота составляет 13,1 м.
Площадь крыла составляет 232 м².
Масса пустого самолета составляет 110 000 кг.
Нормальная взлетная масса составляет 267 600 кг.
Максимальная взлетная масса составляет 275 000 кг.
Тип двигатели 4×ТРДДФ НК-32.
Тяга максимальная составляет 4×18 000 кгс.
Тяга на форсаже составляет 4×25 000 кгс.
Масса топлива составляет 148 000 кг.
Предельная скорость на высоте составляет 2230 км/ч.
Крейсерская скорость составляет 917 км/ч.
Дальность максимальная без дозаправки составляет 13 950 км.
Дальность практическая без дозаправки составляет 12 300 км.
Боевой радиус составляет 6000 км.
Продолжительность полета составляет 25 ч.
Практический потолок составляет 21 000 м.
Скороподъемность составляет 4400 м/мин.
Длина разбега/пробега составляет 900/2000 м.
Нагрузка на крыло при нормальной взлетной массе составляет 1150 кг/м².
Нагрузка на крыло при максимальной взлетной массе составляет 1185 кг/м².
Тяговооруженность при нормальной взлетной массе составляет 0,36.
Тяговооруженность при максимальной взлетной массе составляет 0,37.

Особенности конструкции

Самолет «Белый лебедь» создавался с широким применением апробированных решений по уже построенным в КБ машинам: Ту-142МС, Ту-22М и Ту-144, а некоторые узлы, агрегаты и часть систем перешли в самолет без изменений. «Белый лебедь» имеет конструкцию, в которой широко применяются композиты, нержавеющая сталь, алюминиевые сплавы В-95 и АК-4, титановые сплавы ВТ-6 и ОТ-4.Самолет «Белый лебедь» представляет интегральный низкоплан с крылом изменяемой стреловидности, цельноповоротными килем и стабилизатором, трехопорным шасси. Механизация крыла включает двухщелевые закрылки, предкрылки, для управления по крену используются флапероны и интерцепторы. Четыре двигателя НК-32 смонтированы в нижней части фюзеляжа попарно в мотогондолах. В качестве автономного энергоузла используется ВСУ ТА-12.Планер имеет интегральную схему. В технологическом отношении он из шести главных частей, начиная с Ф-1 до Ф-6. В негерметичной носовой части в радиопрозрачном обтекателе установлена антенна РЛС, за ним располагается негерметичный отсек радиооборудования. Неразъемная центральная часть бомбардировщика длиной 47,368 м включает фюзеляж, куда входит кабина экипажа и два грузоотсека. Между ними располагается неподвижная часть крыла и кессон-отсек центроплана, хвостовая часть фюзеляжа и гондолы двигателей. Кабина представляет единый гермоотсек, где кроме рабочих мест экипажа, находится электронное оборудование самолета.Крыло на бомбардировщике изменяемой стреловидности. Крыло при минимальной стреловидности имеет размах в 57,7 м. Система управления и поворотный узел в общем аналогичны Ту-22М, однако они пересчитаны и усилены. Крыло кессонной конструкции, в основном выполнено из алюминиевых сплавов. Поворотная часть крыла двигается с 20 до 65 градусов по передней кромке. По задней кромке установлены трехсекционные двухщелевые закрылки, по передней кромке — четырехсекционные предкрылки. Для управления по крену стоят шестисекционные интерцепторы, а также флаппероны. Внутренняя полость крыла используется в качестве топливных баков.На самолете стоит автоматическая электродистанционная бортовая система управления с дублированием механической проводкой и четырекратным резервированием. Управление — сдвоенное, установлены ручки, а не штурвалы. Самолет по тангажу управляется с помощью цельноповоротного стабилизатора, по курсу — цельноповоротным килем, по крену – интерцепторами и флаперонами. Навигационная система – двухканальная К-042К.«Белый лебедь» — один из наиболее комфортных боевых самолетов. В течение 14-часового полета у пилотов имеется возможность встать и размяться. Также на борту имеется кухня со шкафом, позволяющим разогревать пищу. Есть и туалет, которого ранее на стратегических бомбардировщиках не было. Именно вокруг санузла во время передачи самолета военным произошла настоящая война: они не желали принимать машину, так как конструкция санузла была несовершенной.

Вооружение

Изначально ТУ-160 строился как ракетоносец — носитель крылатых ракет с ядерными БЧ большой дальности, предназначенными для нанесения массированных ударов по площадям. В дальнейшем предусматривалась расширение и модернизация номенклатуры возимых боеприпасов, о чем свидетельствуют трафареты на створках грузотсеков с вариантами подвески огромной номенклатуры грузов.

На вооружении ТУ-160 стоят стратегические крылатые ракеты Х-55СМ, которые применяются для поражения стационарных целей, имеющих заданные координаты, их ввод осуществляется перед вылетом бомбардировщика в память ракеты. Ракеты располагаются по шесть штук на двух пусковых барабанных установках МКУ-6-5У, в грузовых отсеках самолета. В состав вооружения для поражения на малой дальности могут быть включены гиперзвуковые аэробаллистические ракеты Х-15С (по 12 на каждую МКУ).
После соответствующего переоборудования бомбардировщик может оснащаться и свободнопадающими бомбами различного калибра (до 40 000 кг), включая разовые бомбовые кассеты, ядерные бомбы, морские мины и другое вооружение. Состав вооружения бомбардировщика в перспективе планируется значительно усилить за счет применения высокоточных крылатых ракет новейшего поколения Х-101 и Х-555, которые имеют увеличенную дальность, а также предназначены для поражения как тактических морских и наземных, так и стратегических целей почти всех классов.

back-in-ussr.com

Производство самолётов Ту-160 и Ту-214 и модернизация Ту-22М3 на Казанском авиационном заводе

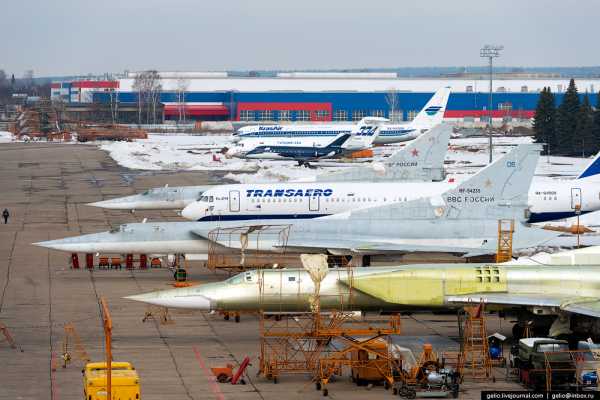

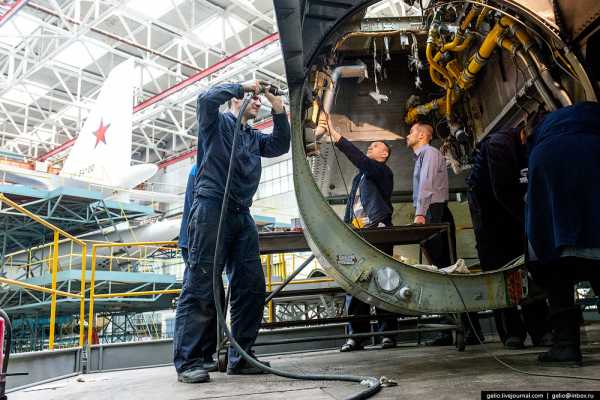

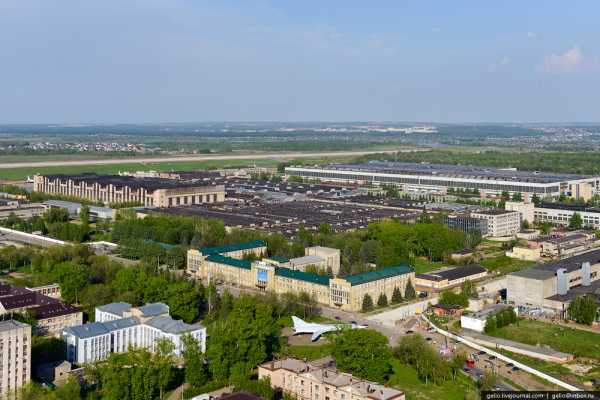

Казанский авиационный завод им. Горбунова — одно из крупнейших отечественных предприятий авиационной промышленности, единственный в России производитель стратегических бомбардировщиков последнего поколения. Завод производит и обслуживает ракетоносец Ту-160, бомбардировщик Ту-22М3, а также различные модификации пассажирского самолёта Ту-214.

1. В годы Великой Отечественной войны Казанский авиационный завод им. Горбунова выпускал для фронта пикирующий бомбардировщик Пе-2 и дальний бомбардировщик Пе-8. Тогда каждые сутки завод отправлял на фронт по 10-12 боевых самолётов. Так за годы войны их было выпущено более 10 тысяч.

2. Новую эпоху отечественной дальней авиации открыл самолёт Ту-16 с турбореактивными двигателями, который был призван заменить винтомоторный бомбардировщик Ту-4, вдвое превосходя его по скорости. Затем на базе бомбардировщика Ту-16 было налажено производство пассажирского авиалайнера Ту-104. Позже появилась модификация Ту-110 для государственных нужд. В 1960-х годах высшее руководство страны пересело на дальнемагистральные Ил-62М, также изготовленные на Казанском авиационном объединении.

За годы своего существования КАЗ им. Горбунова выпустил более 23 тысяч единиц авиационной техники различного типа.

3. Ту-160 — сверхзвуковой стратегический ракетоносец-бомбардировщик, вооружённый крылатыми ракетами большой дальности. Состоит на вооружении ВКС России. Самолёт предназначен для решения разнообразных задач в широком диапазоне дозвуковых и сверхзвуковых скоростей полёта независимо от метеоусловий и времени суток.

4. Это самый мощный сверхзвуковой самолёт в истории военной авиации, самый скоростной бомбардировщик, самый тяжёлый в мире боевой самолёт по взлётной массе.

За светлое антибликовое покрытие лётчики называют Ту-160 «Белый лебедь».

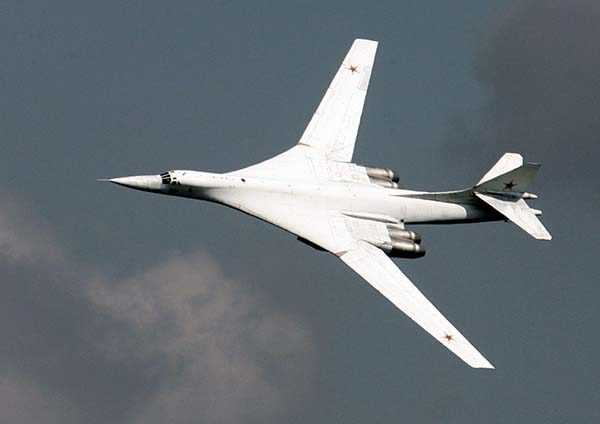

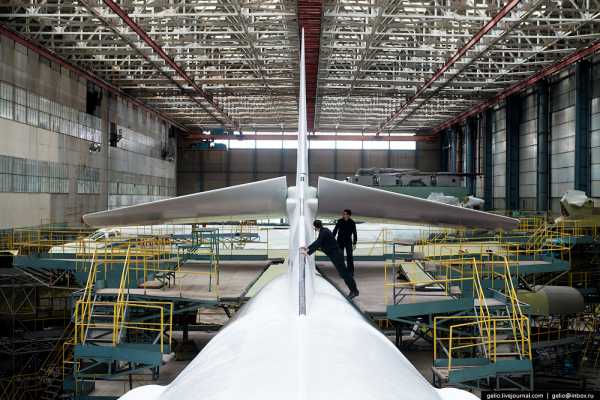

5. Одной из главных особенностей Ту-160 стала изменяющаяся в полёте форма крыла. В процессе полёта стреловидное крыло способно по мере необходимости изменять свою форму для достижения сверхзвуковой скорости.

6. Ту-160 без дозаправки преодолевает 12 тысяч километров, развивая максимальную скорость 2200 км/ч.

На машинах этого типа было установлено 44 официальных мировых рекорда.

7. На самолёте установлена электродистанционная автоматическая бортовая система управления с четырёхкратным резервированием и дублированием механической проводкой. Управление самолётом сдвоенное, установлены не штурвалы, как принято на тяжёлых машинах, а ручки.

8.

9. Экипаж самолёта состоит из четырёх человек.

10. Самолёт после соответствующего переоборудования может оснащаться также свободнопадающими бомбами (до 40 000 кг) различного калибра, в том числе и ядерными, разовыми бомбовыми кассетами, морскими минами и другим вооружением.

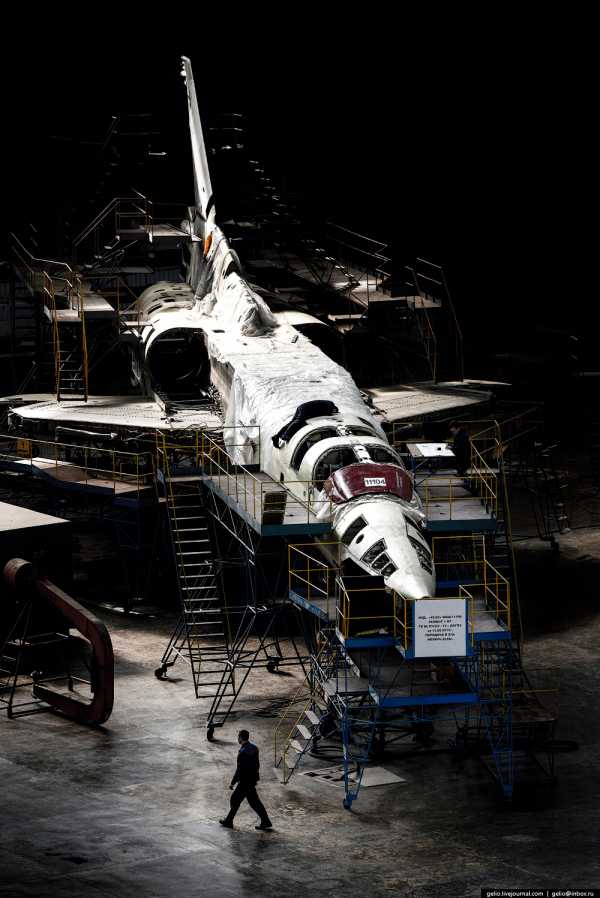

11. Ту-160 с бортовым номером «14» (RF-94103), получивший название «Игорь Сикорский».

Данный борт совершил первый полёт в 1988 году и является одним из восьми Ту-160, полученных российской стороной в 1999 году с Украины из состава бывшего 184-го гвардейского тяжёлого бомбардировочного полка в Прилуках.

12. С апреля 2015 года по поручению министра обороны РФ Сергея Шойгу на Казанском авиационном заводе возобновлён выпуск Ту-160.

13. В настоящее время развёрнуты работы по подготовке опытного образца Ту-160М2.

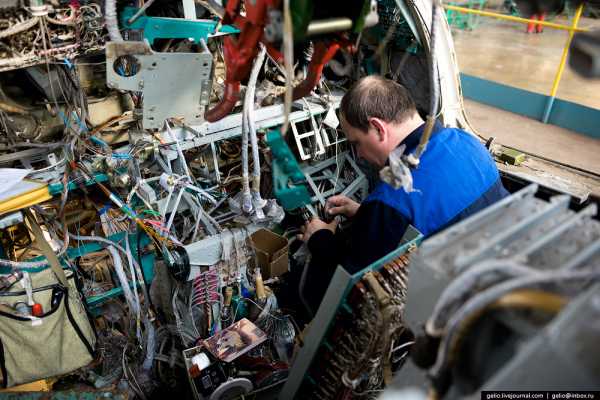

14. Работы предполагают обновление всего бортового оборудования, замену двигателей и применение современных видов вооружения.

15. Новый самолёт только внешне будет похож на существующий Ту-160, «начинка» планируется совсем другая.

16. По заявлению Минобороны РФ, будут построены дополнительные 50 модернизированных стратегических бомбардировщиков Ту-160М2.

17. Двигатели для Ту-160 производят Самарском научно-техническом комплексе имени Николая Кузнецова (СНТК им. Н. Д. Кузнецова).

Я делал про этот завод отдельный репортаж: http://gelio.livejournal.com/210016.html

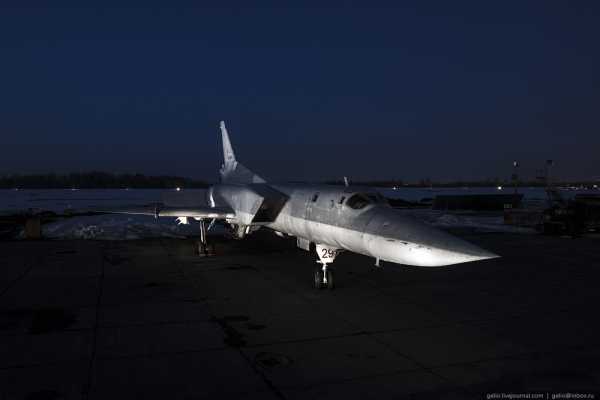

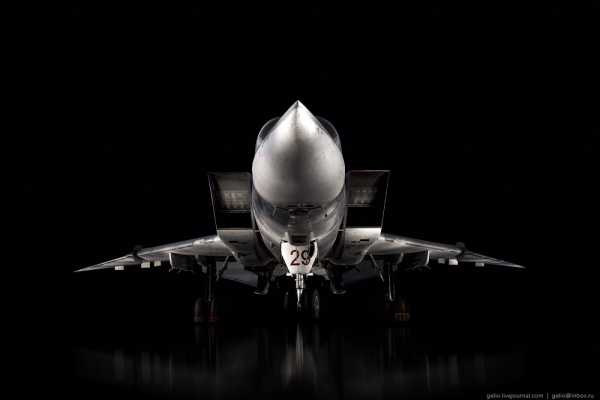

18. Ту-22М3 — дальний многорежимный бомбардировщик-ракетоносец. Предназначен для поражения наземных и морских целей противника во всём диапазоне скоростей с больших, средних и малых высот.

19. Для выполнения ряда военных задач стране требовался самолёт с улучшенными взлётно-посадочными характеристиками, способный не только выполнять сверхзвуковой бросок на большой высоте, но и совершать длительный полёт на малой высоте с высокой околозвуковой скоростью.

20. Испытание выпуска и уборки шасси.

Интересно, что основные стойки шасси убираются в фюзеляж практически синхронно, а вот их огромные створки захлопываются поочерёдно, с секундной задержкой. Это связано с некоторой разницей в длине трубопроводов гидросистемы по левому и правому борту.

21. Ракетоносец решает две основные задачи: нанесение ударов по стратегическим целям и поражение крупных морских целей. Основное вооружение Ту-22М3 — неуправляемые авиабомбы и ракетное вооружение.

22. Преемственность поколений.

23.

24. Характерной конструктивной особенностью самолётов Ту-22М3 является смещённый влево на 2-3 градуса «ноль» руля направления, для компенсации вращающего момента двигателей.

25. Крыло состоит из неподвижной части и поворотных консолей. Крыло переставляется на углы от 20° до 65°.

26.

27. Испытания всех воздушных судов, производимых и ремонтируемых на предприятии, осуществляются на заводском аэродроме «Борисоглебское».

28.

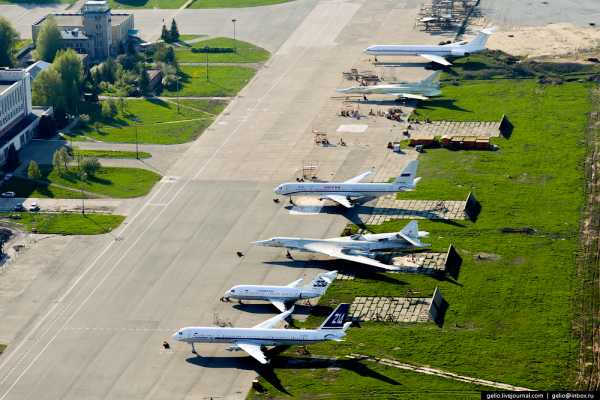

29. Длина взлётной полосы лётно-испытательной станции составляет 3300 метров, что позволяет обслуживать военные и гражданские самолёты.

30. Максимальная взлётная масса Ту-22М3 составляет 126 000 кг, максимальная посадочная — 88 000 кг.

31. Экипаж располагается в катапультных креслах. Подход к рабочим местам — через четыре крышки входных люков, открываемые вверх.

32.

33.

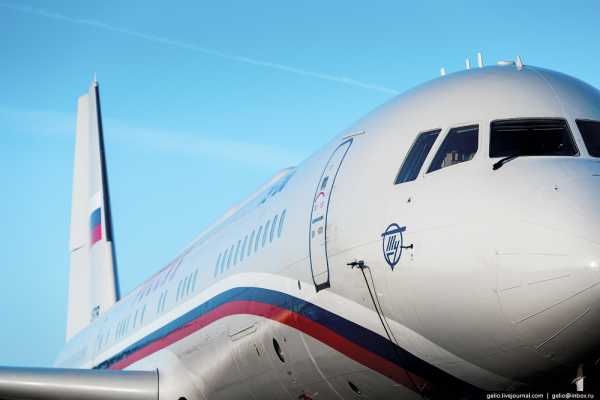

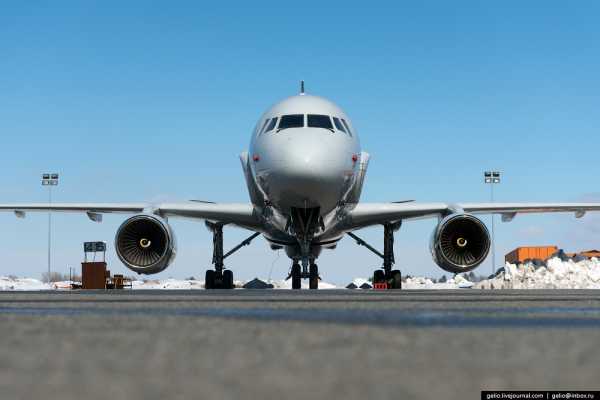

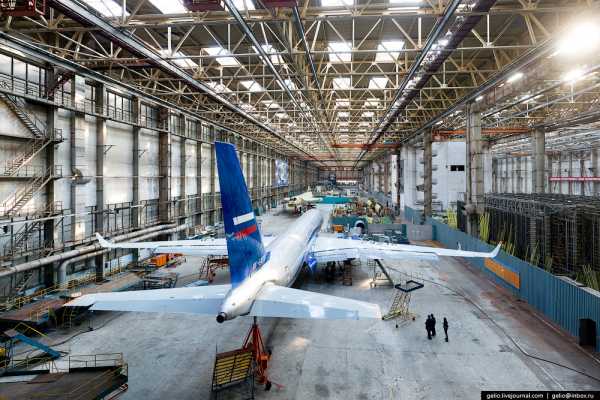

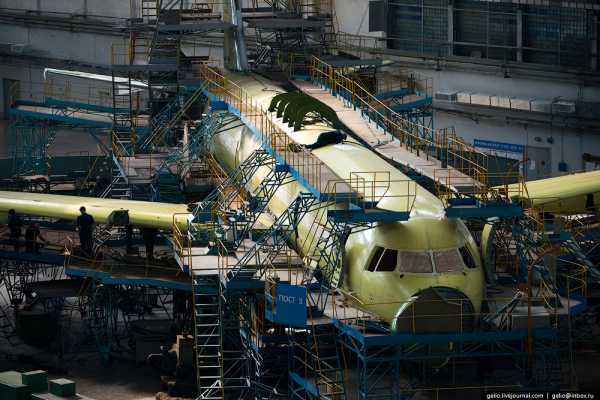

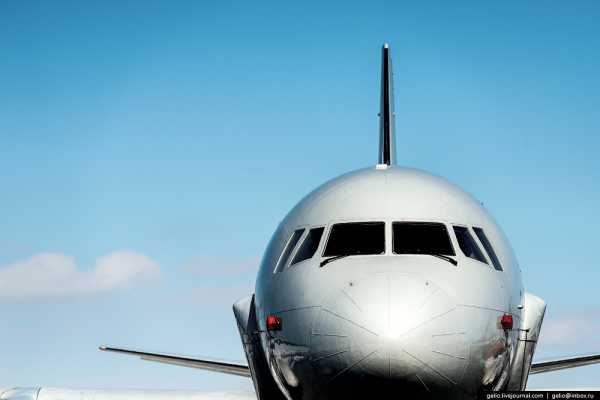

34. Среднемагистральный пассажирский самолёт Ту-214 является усовершенствованной грузопассажирской модификацией Ту-204.

35. Хорошо зарекомендовав себя в эксплуатации на пассажирских перевозках, Ту-214 был выбран в качестве базового для создания целого ряда самолётов специального значения.

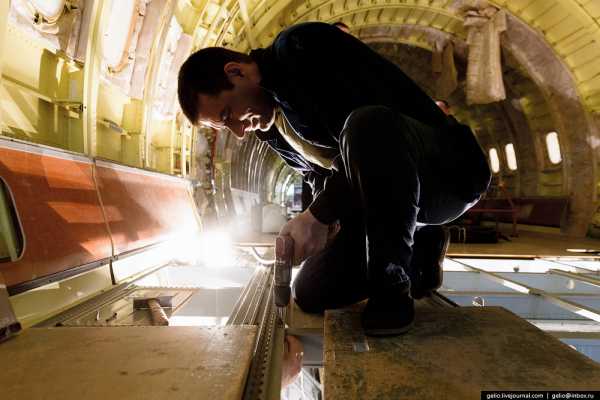

36. Современный самолёт в своей конструкции имеет около 200 тысяч болтов и 2-3 млн заклёпок.

37.

38. Работа с шасси.

39.

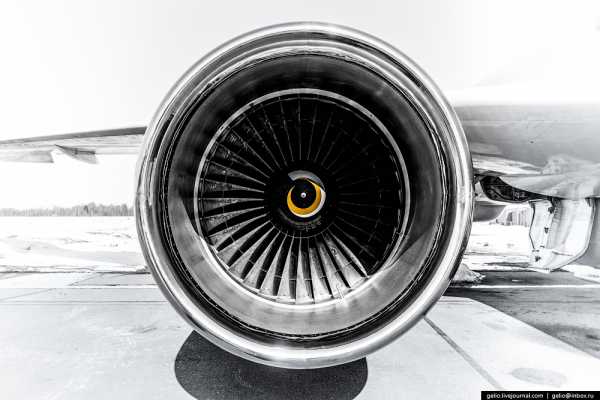

40. Ту-214 оснащен двумя двигателями ПС-90А.

41.

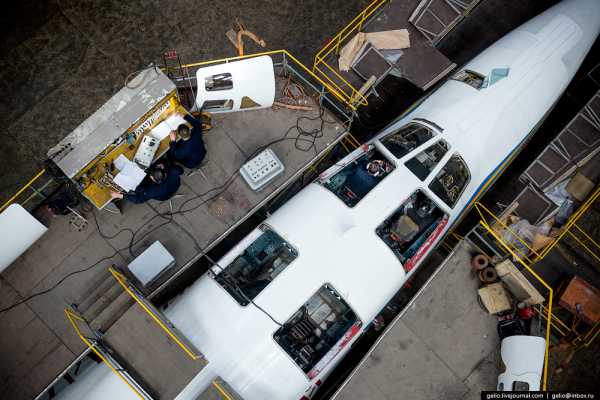

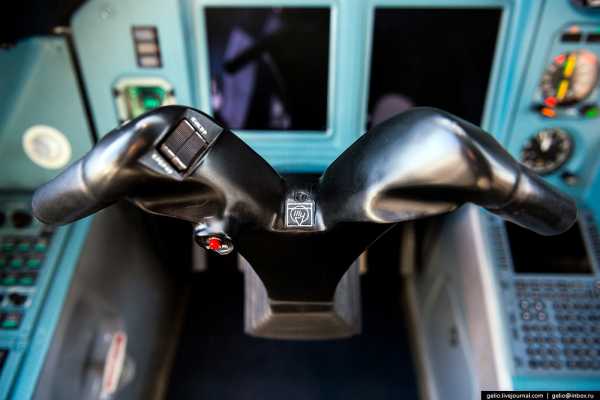

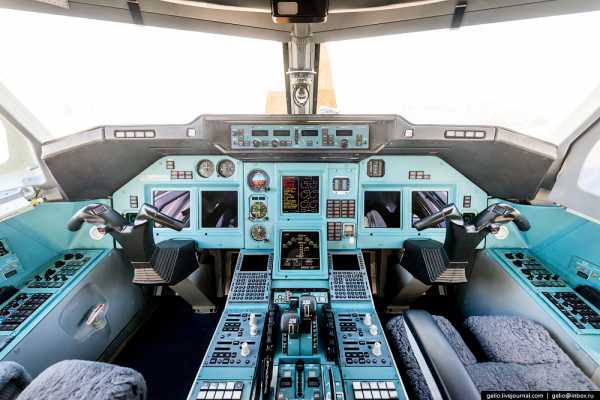

42. Кабина экипажа.

43.

44. По спецзаказу управления делами президента РФ силами ПАО «Туполев» были разработаны специальные модификации: Ту-214СР (самолёт-ретранслятор), Ту-214 ПУ (пункт управления) и Ту-214СУС (специальный узел связи). Дальность полёта этих спецбортов увеличена до 10 000 км за счёт установки дополнительных топливных баков.

45. Ту-214ОН разработан специально для реализации Международного проекта «Открытое небо».

Самолёт предназначен для инспекционных полётов. Борт оборудован приборами аэрофотосъёмки и позволяет с воздуха ознакомиться с военной инфраструктурой других стран. Ту-214ОН — первый в истории Договора по открытому небу самолёт, оснащённый всеми видами разрешённой аппаратуры наблюдения.

46. Ту-214СР — самолёт-ретранслятор, который был разработан специально для администрации президента.

Самолёт оснащён радиотехническим комплексом, обеспечивающим через спутниковые системы связь с наземными объектами и другими воздушными судами. Руководители РФ пользуются радиорелейной связью. Однако такая связь работает только в пределах прямой видимости, поэтому для неё нужна система наземных радиостанций, самолётов-ретрансляторов и спутников.

47.

Смотрите также:
• Производство самолётов Ил-76 и Ту-204 на заводе «Авиастар-СП»
• Производство самолётов Sukhoi Superjet 100 (SSJ100)
• Производство самолётов Су-30 и Як-130. Иркутский авиационный завод
• Производство самолётов Су-34. НАЗ им. Чкалова
• Производство самолётов Л-410 в Чехии

• Ан-225 «Мрия» — самый большой самолёт в мире
• Самолёты в ночном ангаре
• Авиакомпания S7 Airlines

bmpd.livejournal.com

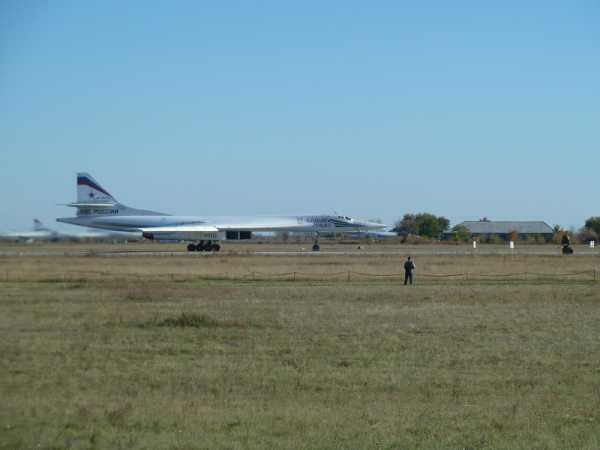

Энгельс 3. Ту-160. Рулёжка, взлёт, посадка, полёты.

Продолжая свой рассказ о поездке в Энгельс, рассказываю о нашей самой большой, самой мощной в мире гордости! И пусть проглотят язык те, кто со мной не согласен. Приветствуйте! Ракетоносец! Гигант! Ту-160!

Самолёты этого класса по сей день являются уникальными. Только две страны смогли по-настоящему позволить себе производство и содержание этих крылатых монстров. Ту-160 выпускается с 1984 года, и до сих пор является самым мощным ракетоносцем в мире.

Всего их было выпущено 35 штук. Начиная с 1987 года они стоят на вооружении и охраняют нашу с вами безопасность.

4 двигателя НК-32 развивают нереальную тягу – более 100 000 кгс (у ближайшего конкурента B1-B тяга всего 55 400кгс)! Юрий Юрьевич рассказал нам забавную историю – к ним приехала группа репортёров из какой-то газеты, или с телевидения, точно не помню. Так вот, они были несколько невнимательны и припарковали автомобили в поле за самолётами. Им сделали замечание, но репортёры же умнее всех )) В итоге, когда самолёт прогревал движки, обе машины взмыли в воздух, как картонные, и кубарем покатились в ближайшие кусты. Репортёры сильно обиделись. Но, сами виноваты.
На взлётом поле же этой тяги хватает, чтобы подхватывать комья земли и уносить их на многие сотни метров…

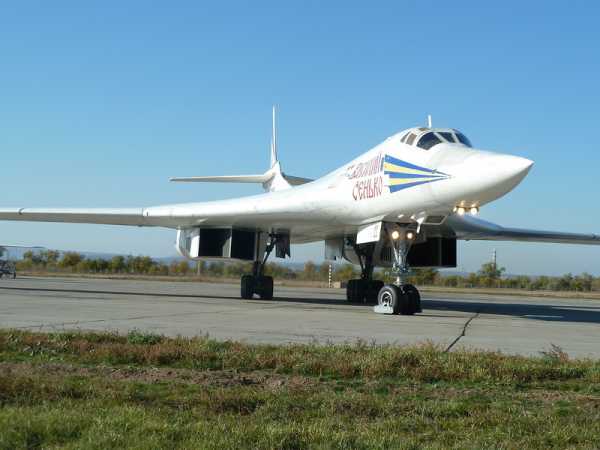

По доброй традиции наших ВВС, самолёты получают имена собственные. Если в случае Ту-95, это названия городов, то Ту-160 получают имена Героев Советского Союза (видимо, не только их, а ещё конструкторов). Самый популярный Ту-160 – это Василий Сенько. Он же стоял на Максе-2011

Что интересно, габариты этой махины не всегда ощущаются пилотом… И я понимаю почему! Чёрт побери, этот красавец, пустой весит 110 тонн! А при полной боевой нагрузке все 275! Поэтому, при выруливании с места стоянки, пилоту помогает внешний экипаж (на фотке засветился Дима)

В отличие от Ту-95МС, у Ту-160 штанга для дозаправки прячется в специальный отсек в носу. Это связано со скоростями… Самолёт на форсаже развивает скорость до 2 махов! На этой скорости штангу просто вырвет, если она не будет спрятана. Про скорость есть одна интересная история, но её я расскажу в понедельник или вторник )

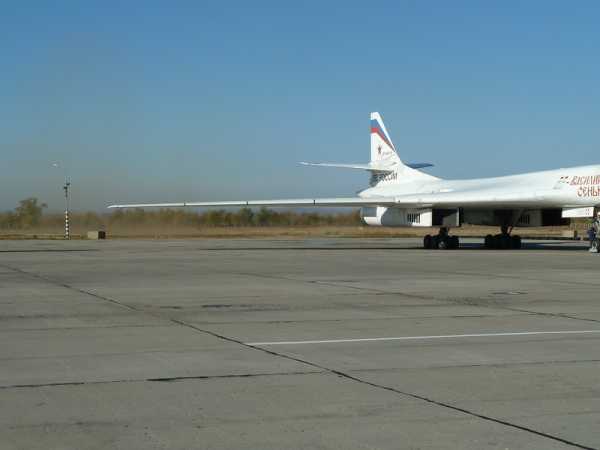

Красавец… Не знаю почему. Но мне очень нравятся фотографии самолётов сзади (ничего пошлого). Есть в них какая-то красота, боевая грация… Ну и, когда фоткаешь такие ракурсы, тебя обдаёт струёй тёплого воздуха.

Сначала мы подумали, что Сенько будет взлетать… Но он лишь прорулил по ВПП

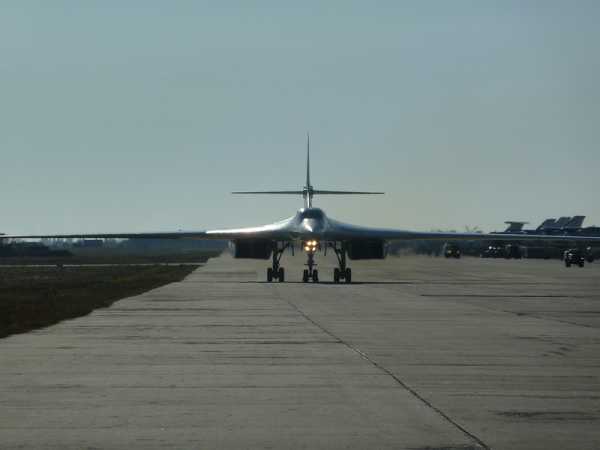

И приехал, специально для на попозировать. Аж мурашки по коже!

Когда до самолёта оставалось метро 20, нас, буквально за шкирку оттащили с рулёжной полосы, чтобы ненароком не засосало в турбины.

А вот теперь Сенько готовится ко взлёту! На фотке можно увидеть Диму )

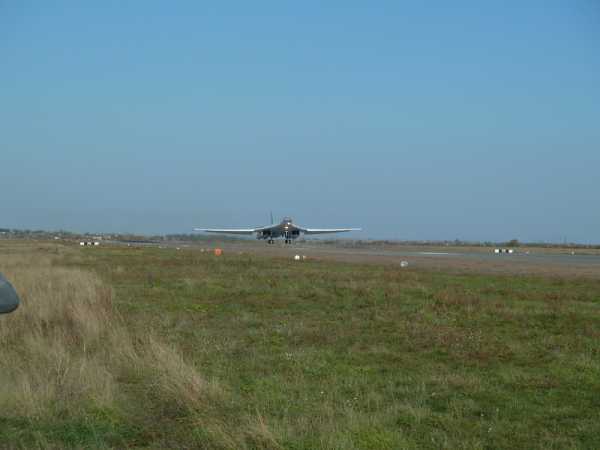

В тот день самолёты летали пустыми… Поэтому для взлёта им хватало где-то трети ВПП. Они легонько так отрывались от полосы и улетали в небо… К сожалению, яркость солнца была великовата для моего аппарата (

Взлёт с другого ракурса

Ревёт он, конечно, значительно тише Ту-95, но всё равно, этот мощный, басовитый рык, который накрывает все окрестности при взлёте Белого Лебедя, вселяет в душу какое-то нереальное ощущение! А когда понимаешь, что в его пузе расположен отсек с ядерными ракетами (12 ракет на 2-х установках револьверного типа), становится вообще не по себе )

Приземление

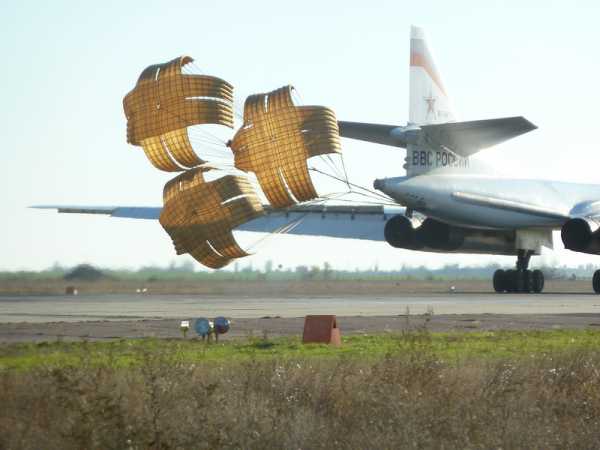

В принципе, для посадки им не обязательно использовать парашюты. Когда самолёты пустые, они прекрасно садятся и оттормаживаются движками. Но, в качестве тренировки для парашютной команды, и, немножко для нас ))) Самолёт выпустил тормозные парашюты

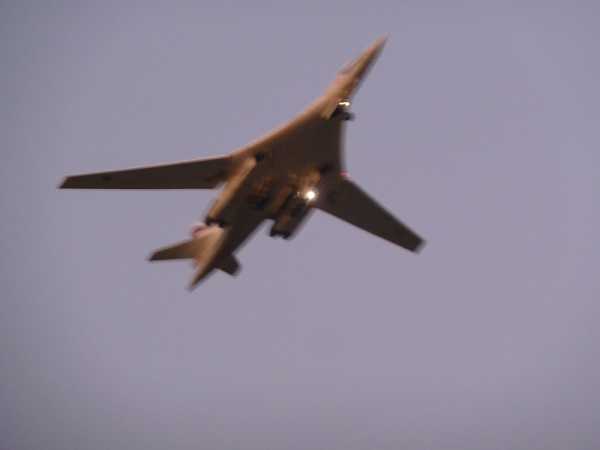

Чуть позже, когда солнце почти вплотную подползло к горизонту стали взлетать самолёты с другой стороны авиабазы. Вы только посмотрите на небо!

К сожалению, аппарат перестал выдерживать темноту и стал фокусироваться где-то в неизвестной мне точке… но вот этот кадр просто поражает моё воображение! Только посмотрите, какая красота!

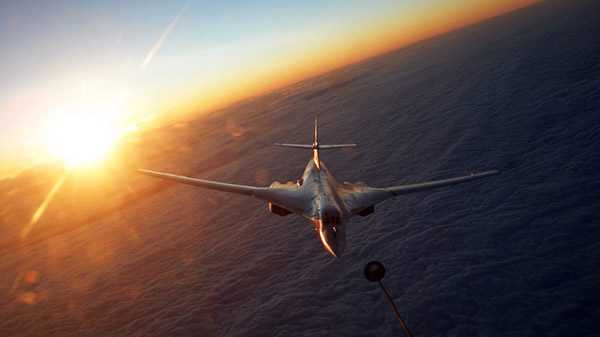

За последнюю фотографию отдельное спасибо Диме… К сожалению, не нашёл у себя фотки строя Ту-160, а очень хотелось, позаимствовал )

Все фотографии в широком разрешении можно посмотреть в моём альбоме на Яндекс-фотках (выкладывать внешние ссылки нельзя, так что, кому интересно — в личку)! Он открыт для доступа, как и другие мои альбомы )

В следующем посте я покажу Ту-160 вблизи. Внутрь нас, конечно, не пустили, но зато я вдоволь наснимался его снаружи 🙂

Совсем забыл! Огромное спасибо за поездку Онлайн Пресс-клубу Минобороны military_press! Если бы не они, не видать бы мне ни Ту-95, ни Ту-160… и ничего. Спасибо вам, мужики!

Репортаж Димы — http://chistoprudov.livejournal.com/84853.html
Репортаж Саши — http://russos.livejournal.com/881415.html

triptotheworld.livejournal.com

Отправить ответ

avatar
  Подписаться
Уведомление о
