Что такое самолет-невидимка или технология stealth?

Творцы ударной авиации давно хотели создать самолет, невидимый для радара противника. В 1980-е годы был разработан американский бомбардировщик "Б-2 Стелз"(B-2 Spirit Stealth), обладающий способностью больше поглощать, чем отражать излучение радара.

В конструкции самолета использованы особые неметаллические материалы, которые плохо отражают радиоволны, посылаемые локатором. Кроме того, очертания Стелза имеют низкий профиль и мало выступов, в результате чего излучение локационных станций проходит самолет насквозь и обтекает его, но мало отражается от поверхности.

Обычный самолет можно обнаружить также и инфракрасными приборами. Они способны принимать невидимые тепловые волны, испускаемыми горячими двигателями и выхлопными газами. Стелзы сделаны так, чтобы максимально замаскировать это тепло и, следовательно, максимально затруднить получение "теплового изображения" самолета на экране чужих приборов. Результатом подобных разработок и явился совершенно секретный бомбардировщик "Б-2 Стелз", который обнаружить очень трудно, но все-таки можно.

Бомбардировщик "Б-2 Стелз"

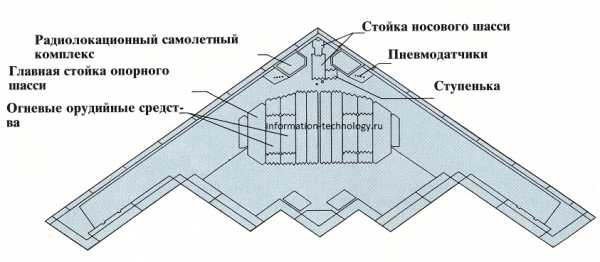

Очертания бомбардировщика "Б-2 Стелз"

Очертания бомбардировщика Б-2 напоминают ореол горящей свечи. Тонкое поперечное сечение этого самолета представляет собой минимальную площадь, которую радиоволны радара могут почувствовать как мишень.

Становясь невидимкой для радара

Наружная поверхность Стелза как лоскутным одеялом покрыта пластинами из особого материала, поглощающего излучение радара. Радиоволны, излучаемые радаром, отражаются от поверхности обычного самолета. Поэтому существует две волны: прямая и отраженная, которые направлены в противоположные стороны. Специальный материал, накрывающий поверхность Стелза, заставляет взаимодействовать падающую и отраженную волны так, что они "гасят" друг друга и превращаются в обычное тепло, которое поглощается.

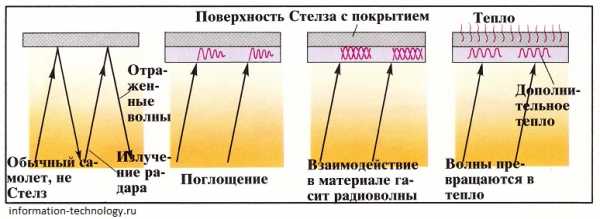

Специальное наружное покрытие бомбардировщика Б-2 сводит на нет действие радара, поглощая его радиоволны. Говорят, что изображение Стелза на экране радара не отличить от изображения крупной птицы. Новое поколение F-117 Stealth работает по такому же радиопоглащающему принципу

information-technology.ru

Видимые невидимки: самые известные самолеты-"стелс"

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX - 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • www.arms-expo.ru

    Невидимые самолеты истребители

    Применение стелс-технологии является ключевым требованием к истребителям пятого поколения и новейшим ударным самолетам. Иначе им не выжить в современной войне. Цель стелс-технологий проста - сделать самолет невидимым для радаров, а значит - недосягаемым для зенитных и авиационных ракет.

    Как этого достичь? Необходимо, чтобы ультразвуковая волна, пришедшая с радиолокационной станции, поглотилась, рассеялась или отразилась от самолета в любом направлении, но только не назад на радар. Для этого форма самолета должна отвечать требованиям так называемой геометрической незаметности, а все его поверхности - покрыты специальным, радиопоглощающим материалом. Представляем несколько самолетов-невидимок, реально существующих на сегодняшний день.

    F-117 Nighthawk - самый первый

    F-117 «Ночной ястреба - первый в мире самолет, построенный на основе стелс-технологий. Его проектирование началось в конце 70-х годов прошлого века. На вооружении - с 1983-го. Слабое развитие вычислительной техники в те времена не позволило гармонично объединить в фюзеляже самолета требования геометрической незаметности и эффективную аэродинамическую конфигурацию, из-за чего F-117 имеет характерную граненую форму, сильно снижающую его летные характеристики. Несмотря на наличие буквы F в маркировке (от англ. Fighter - истребитель), «Ночной ястреб» не является истребителем вообще. Это чистый штурмовик, то есть самолет, предназначенный для поддержки наземных войск и атак по наземным целям. У F-117 даже пулемета нет: для своей зашиты он полагается исключительно на стелс-технилогии.

    Другими словами, F-117 можно подбить из «кукурузника», но для этого его сначала нужно отыскать. «Ночной ястреб» действует исключительно под прикрытием темноты, незамеченным пролетает над радарами, втихую уничтожает цели и улепетывает назад на базу. Успешно применился в ряде военных конфликтов. В 2008 году F-117 был снят с вооружения, уступив место более современному F-22.

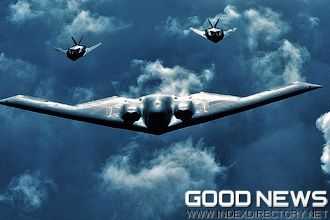

    Northrop B-2 Spirit - стелс-бомбардировщик

    150-тонное «Привидение» - единственный бомбардировщик в нашем списке. Разработка В-2 Spirit началась в США в конце 1970-х годов, в разгар холодной войны, исходя из требований, которой самолет и создавался. Этот тяжелый стратегический бомбардировщик разрабатывали для прорыва насыщенной ПВО, незаметного проникновения вглубь территории противника (то есть Советского Союза) и доставки к особо важным целям ядерного оружия. Когда в июле 1989 года, преодолев кучу технических трудностей и «высосав» из бюджета более 23 миллиардов долларов, первый прототип поднялся в воздух, самолет, по сути, окапался не нужен холодная война закончилась.

    В начале 1990-х у США просто не оказалось противников, против которых требовалось настолько грозное оружие. В-2 способен доставлять 27 тонн управляемых высокоточных бомб на расстояние свыше 11 000 км, хотя с учетом дозаправки в воздухе боевой радиус данной машины становится практически безграничным - постоянно дозаправлялись, В-2 может «висеть» в воздухе сутками. Величина эффективной площади радиолокации (ЭПР) для «Привидения» засекречена, однако специалисты оценивают ее значение в пределах от 0,0014 до 0,1 м2.

    Много это или мало? Ну, скажем, если В-2 Spiritc размахом крыльев 52 метра будет лететь под прикрытием стаи гусей, то даже самые современные зенитные комплексы будут сбивать гусей.

    В-2 уникален не только из-за впечатляющей грузоподъемности или возможности при таких габаритах незаметно для радаров проникать вглубь территории врага. Это самый дорогой самолет за всю историю авиации: единица обходится американским налогоплательщикам в два миллиарда долларов. Всего построен 21 самолет. «Привидения» использовались во время операции НАТО в Югославии, в последних войнах в Ираке и Афганистане, а также для бомбардировки Ливии в 2011 году.

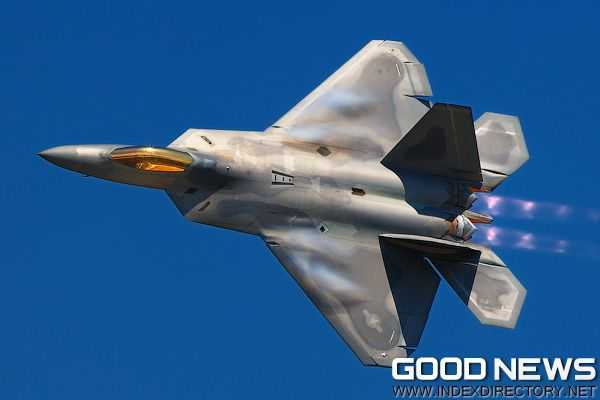

    F-22 Raptor – дорогое удовольствие

    Па сегодня американский F-22 Raptor - единственный массово производящийся и официально поставленный на вооружение истребитель пятого поколения. Все остальные - F-35, ПАК ФА и J-20 на стадии летных испытаний. Первый полет F-22 совершил в 1990-м, на вооружении ВВС США - с 2001-го. «Раптор» также является самым дорогим истребителем мира (стоимость производства одного экземпляра -146,2 млн долларов, полная стоимость с учетом затрат на разработку - 350 млн), однако следует отметить, что самолет стоит этих денег. Мощный, маневренный, сверхзвуковой, практически незаметный и фантастически автоматизированный.

    Если бы в этом списке истребители размещались не в хронологическом порядке, а основываясь на сравнении их боевых, летных и тактических характеристик, «Раптор» заслуженно занимал бы первое место. «Раптор» - единственный в мире боевой самолет с возможностью пуска ракет и сбрасывания бомб в режиме сверхзвукового полета. Самый большой недостаток F-22 - его цена. Об F-22 можно смело говорить, что он «на вес золота»: стоимость 19,7 тонн чистого золота (вес пустого F-22A) составляет 350 млн долларов. Даже Америка не может позволить себе содержать более 200 самолетов данного типа. По состоянию на декабрь 2013-го в военных конфликтах не участвовал. Поставки F-22 Raptor на экспорт запрещены Конгрессом США.

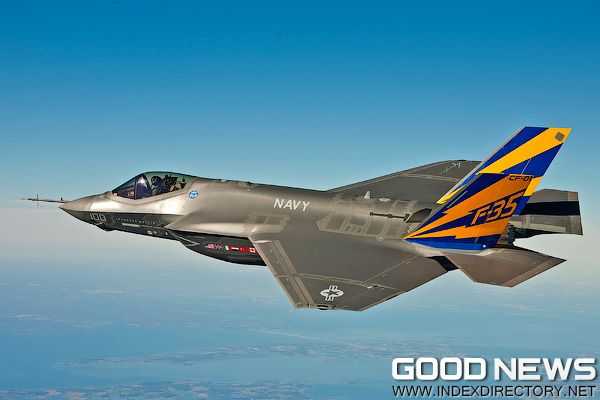

    F-35 Lightning II - рабочая лошадка

    F-22 Raptor - отличный самолет. Однако когда специалисты окончательно подсчитали стоимость производства и эксплуатационные расходы (себестоимость часа полета - 44 тыс. долларов), ребятам из Пентагона немного поплохело.

    Со времен окончания Второй мировой войны каждый новый тип истребителя стоил дороже предыдущего и требовал ощутимо больших эксплуатационных затрат. Американские аналитики вычислили: если так будет продолжаться дальше, то к 2050 году ВВС США смогут покупать один самолет в год, не больше. С этим нужно было что-то делать. Так возникла программа под названием JSF (англ. JointStrikeFighter - единый ударный истребитель), цель которой разработка универсального истребителя для воздушных сил. флота и морской пехоты США, Великобритании, а также других стран НАТО, который заменит устаревшие самолеты 4-го поколения (F-16, А-10 Thunderbolt, F/A-18 Hornet, SeaHarrier) и при этом будет стоить дешевле сверхсовременного F-22 Raptor. Самолетик, который нарекли F-35 Lightning II, получился красивый, но, безусловно, не такой мощный и функциональный, как его «старший брат» F-22. Зато цена оказалась относительно низкой - приблизительно 100 млн долларов за единицу.

    Проект JSF финансировали несколько стран: Великобритания, Канада, Австралия, Италия, Турция, Норвегия, Нидерланды и Дания. К 2020-му все они собираются принять F-35 на вооружение. F-35 станет «рабочей лошадкой» для многих стран мира на ближайшие 30-40 лет. Примечательно, что одна из модификаций «Молнии» - F-3513, созданная для Корпуса морской пехоты США и Королевского флота Великобритании, обладает возможностью вертикального взлета и посадки, что делает возможным использование этого истребителя на авианосцах Некоторые эксперты высказывают предположение, что F-35 станет последним пилотируемым истребителем в истории авиации - на смену ему придет эра беспилотных боевых летательных аппаратов.

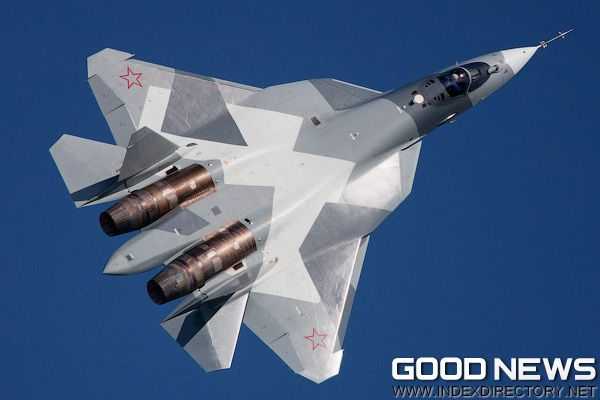

    Т-50 - Российский ПАК ФА

    Первые работы над проектированием малозаметного истребителя 5-го поколения в России начались еще во времена Советского Союза в конце 1980-х годов. Однако развал СССР и последовавший за ним экономический кризис поставили крест на планах разработки - денег на такой масштабный проект в постсоветской России просто не было. Работы возобновились только в 2002 году, когда армада американских «Рапторов» уже стояла на вооружении ВВС США. Российский проект получил название Перспективный авиационный комплекс фронтовой авиации или, сокращенно, ПАК ФА (другие обозначения истребителя - Т-50, Изделие-21).

    Первый полет российского стелса состоялся 29 января 2010 года. По состоянию на 2013 год построено 6 самолетов Т-50, использующихся в испытаниях. Серийное производство планируется начать в 2015 году. Большинство технических характеристик Т-50 засекречено, встречающиеся в прессе данные сильно различаются между собой, тем не менее, судя по фотографиям первых прототипов, можно сделать вывод, что ПАК ФА массивнее и мощнее своего главного противника - F-22. Скорее всего, большие габариты означают, что Т-50 будет иметь больший радиус действия и более тяжелое вооружение.

    В принципе так было всегда: большинство советских/российских истребителей (в частности всемирно известный Су-27) проектировались «вдогонку» за западными аналогами. Соответственно, самолеты получались лучше западных, «обгоняя» их но основным параметрам, однако почти всегда поступали на вооружение с задержкой в 10-15 лет. Кроме этого, нельзя не заметить внешнее сходство ПАК ФА с F-22. Это вовсе не означает, что самолеты одинаковы, подобны только компоновочные схемы, что, впрочем, не помешало американской прессе окрестить Т-50 полушутливым названием F-Lvventy-Lwoskiy(читается «эф-твентитуский»).

    Chengdu J-20 - неизвестная китайская поделка

    В декабре 2010 года китайские СМИ внезапно сообщили о завершении работ над созданием собственного истребителя-невидимки, обозначенного ChengduJ-20. Было представлено несколько низкокачественных фотографий, на которых вроде бы запечатлено новое чудо китайского авиапрома.

    Долгое время фотоснимки не воспринимались специалистами всерьез, их считали Photoshop-подделкой до тех пор, пока в январе 2011 года J-20 не совершил свой первый полет, что было подтверждено видеоматериалами. Мировое сообщество наконец-то поверило - у Китая есть собственный истребитель нового поколения. Точнее - будет, поскольку ввод в эксплуатацию J-20 запланирован на 2018 2019 гг. Летные и боевые характеристики J-20 удерживаются китайцами в тайне.

    YF-23 - проигравшая «Черная вдова»

    У самолета, обозначенного YF-23 и окрещенного разработчиками - компаниями Northrop и McDonnellDouglas - «Черной вдовой II» (англ. BlackWidowII), весьма трагичная история. Буква Y в обозначении означает, что это прототип, так и не попавший в массовое производство.

    YF-23 был одним из двух тестовых самолетов, участвовавших в конкурсе на создание перспективного многоцелевого истребителя для ВВС США. Его конкурентом был... YF-22, прототип, разрабатываемый компаниями Lockheed Martin, Boeing и General Dynamics, позже ставший известным миру иод названием F-22 Raplor.

    У Northrop и McDonnell Douglas получился хороший самолет. YF-23 - прекрасно вооруженный стелс с экранируемыми двигателями - проходил по всем формальным требованиям, установленным руководством воздушных сил США. однако... F-22 Raptor оказался лучше. Победитель должен быть один. Как следствие - F-22 пошел в производство, став самым дорогостоящим и самым грозным (на сегодня) истребителем мира, а «Черная вдова II» канула в Лету. Было построено всего 2 экземпляра, после закрытия программы оба переданы в музеи.

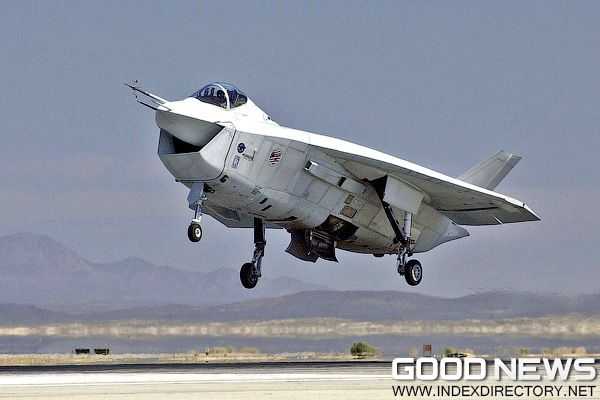

    Х-32 - попытка корпорации «Боинг»

    Компания «Боинг» известна всему миру как передовой производитель пассажирских лайнеров. Во время Второй мировой войны, а также в разгар холодной войны «Боинг» был ведущим производителем стратегических бомбардировщиков (В-52, В-47, В-29, В-17 и пр.).

    При этом после 1945-го компания почти никогда не была задействована в проектировании истребителей («Боинг» выпускает составляющие для F-22 Raptor, однако разработку F-22 осуществляла компания Lockheed Martin). В 1993 году «Боинг» решил включиться в борьбу в рамках проекта JSF и самостоятельно создал прототип, обозначенный Х-32. В 2001 году, по результатам углубленного тестировании и всесторонних летных испытаний, Х-32 проиграл разработанному все той же корпорацией Lockheed прототипу Х-35, который после доработок пошел в серию и превратился в F-35 Lightning II.

    Следует отметить, что Х-32 проиграл вполне заслуженно. Несмотря на это, он все же включен в наш список, поскольку формально отвечает требованиям самолета-невидимки.

    indexdirectory.net

    История самолёта-невидимки, который мог изменить ход Второй мировой войны

    Оказывается гитлеровские прихвостни первыми изобрели самолет-невидимку. Стоит немного порыться в архивах — и, глядишь, найдутся секретные чертежи айфонов Третьего рейха.
    От исторических допущений захватывает дух. А что было бы, если б князь Владимир выбрал для Руси не православие, а католичество? Если бы Дантес поскользнулся на какашке Гоголя? Одна из популярных фантазий, леденящих кровь, называется «оружие возмездия Гитлера». Что если бы Третий рейх успел создать атомную бомбу или биологическое оружие (а ведь эти разработки велись)?

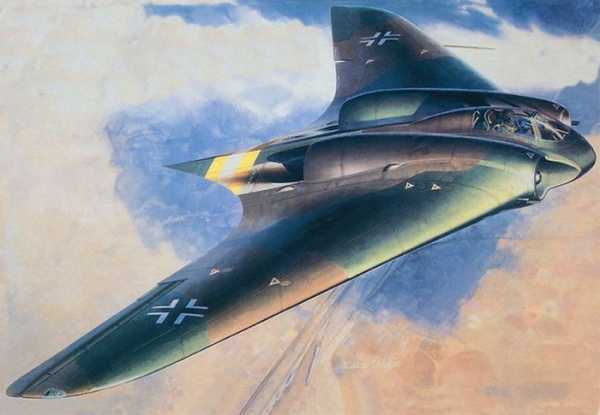

    Сверхскоростной бомбардировщик-невидимка Но-229 вполне мог бы изменить ход Второй мировой войны. Дискуссия на тему вероятности его создания Вермахтом бушует до сих пор. Наш эксперт Николай Поликарпов вступил в дискуссию, выбрав в качестве оппонента телеканал National Geographic.

    Наступающие части 7-го корпуса 3-й армии США 14 апреля 1945 года вошли в немецкий город Фридрихсроде и захватили расположенный там завод самолетостроительной фирмы «Гота». Кроме стоявших в покинутых рабочими цехах двухмоторных истребителей «Мессер­шмитт», которые строили здесь по лицензии, взорам американцев предстал странного вида аппарат. Если бы среди солдат тогда нашелся хоть один пришелец из не слишком далекого будущего, он воскликнул бы изумленно: «Откуда здесь, в прошлом, взялся наш суперсо­временный «стелс» — бомбардировщик В-2?» Но пришельцев среди рейнджеров не оказалось, а потому непонятный самолет был вскоре без лишних раздумий подготовлен для отправки в Америку. Парням, которые выполняли операцию «Си Хорс», раздумывать было некогда. Они метались по всей территории поверженного рейха, собирая перспективные разработки немецких инженеров и спасая их из советской зоны оккупации. Разведчики неплохо представляли, что именно они ищут и что могут найти. Для них третий прототип разработанного братьями Хортен и строившегося на «Готе» реактивного бомбардировщика «летающее крыло» Hо-229 V3 был желанной находкой.

    Дело в том, что именно в это время в США трудился незаурядный авиационный инженер Джон Кнудсен «Джек» Нортроп. Во время войны инженеры просто так обычно не работают, а выполняют армейские программы, так что и Джон Нортроп тоже не развлекался, а пытался воплотить в металле необычные требования Американского воздушного корпуса — так называемое «условие 10 000 на 10 000». Нужно было создать бомбардировщик, способный нести боевую нагрузку в 10 000 фунтов (4500 кг) на 10 000 миль (16 000 км). Нортроп ввязался в это безнадежное дело потому, что, как и его немецкие коллеги — братья Вальтер и Реймар Хортены, верил в преимущества необычной аэродинамической схемы. Интересно, что Хортены тоже участвовали в программе с очень похожим названием — «1000 х 1000 х 1000», только объявил ее шеф Люфтваффе Герман Геринг. В немецкой редакции задача состояла в создании бомбардировщика, способного нести 1000 кг бомб на расстояние в 1000 км со скоростью 1000 км/ч.

    Джон Нортроп давно занимался разработкой «летающих крыльев» — самолетов без фюзеляжа и оперения, собственно из одного только крыла и состоящих. У «летающего крыла» нет паразитных с точки зрения аэродинамики деталей, не создающих подъемную силу, но увеличивающих вес самолета и сопротивление набегающему потоку воздуха. Вся полезная нагрузка может быть равномерно распределена непосредственно внутри крыла, что дает огромные выгоды с точки зрения прочности, а значит, и массы конструкции.
    Еще 17 декабря 1942 года ВВС США заказали фирме Нортропа несколько предсерийных образцов его бомбардировщика YB-35 для проведения испытаний, однако проблемы с управляемостью новой машины и трудности с ее постройкой не позволяли надеяться на исполнение заказа в срок. В этой связи выполненный по аналогичной аэродинамической схеме трофейный немецкий Но-229, прототип которого уже совершил несколько полетов с 1 марта 1944 года, пришелся как нельзя кстати.

    Однако, несмотря на изучение немецких ответов на извечные вопросы перспективной компоновки самолета, программа «летающего крыла» Нортропа все же не принесла удовлетворявших бы американских военных результатов и была закрыта в конце 40-х годов. Ну а изученный вдоль и поперек Но-229 занял свое место в вашингтонском Национальном аэрокосмическом музее США всего лишь как образец пресловутого немецкого «чудо-оружия».

    История самолета-невидимки, который чуть не изменил ход Второй мировой история, факты, авиация, фашизм, рейх, наука
    Вновь вспомнили о «Хортене» в 70-е годы. Тогда близкое знакомство с результатами применения первых советских ракетных комплексов ПВО и радаров управления ими над джунглями Северного Вьетнама повергло командование американской авиации в настоящий шок. Срочно были начаты работы по уменьшению эффективной поверхности рассеивания радиосигнала летательных аппаратов, приведших в финале к появлению группы технологий «стелс» (от английского stealth — обманывать, вводить в заблуждение). Оказалось, что помимо прочих преимуществ «летающее крыло», не имеющее выступающих частей и сопрягаемых плоских поверхностей, легко оптимизировать для снижения радиолокационной заметности самолета. К тому же появились автоматически поддерживающие прямолинейный полет электродистанционные системы управления, позволившие преодолеть основной недостаток самолетов данной схемы — неустойчивость в полете и неудержимую склонность к подъему носа.

    Опыты братьев Хортен и Джона Нортропа, таким образом, проторили дорогу к созданию суперсовременного бомбардировщика-невидимки B-2 Spirit компании Northrop-Grumman. Впрочем, «невидимости» В-2 способствует не только его аэродинамическая схема, но и широкое использование углеродных материалов, а также покрытие самолета специальными радиопоглощающими материалами и красками.
    Джек Нортроп умер 18 февраля 1981 года, не дожив восемь лет до запуска «Спирита» в производство. Зато младший из Хортенов, Реймар, который был основным идеологом и движущей силой всех разработок военных «летающих крыльев» в Третьем рейхе, благополучно дожил в Аргентине до 14 марта 1994 года. Во время всеобщего сумасшествия, охватившего прессу с появлением сообщений об американских «стелс-самолетах», он успел написать много статей и дать немало интервью, из которых следовало, что первый в мире «стелс» придумали и построили именно в Германии и именно они, братья Хортен. В частности, в 1982 году вышла изданная им книга «Летающие крылья: история самолетов Хортен. 1933–1960», где Реймар Хортен среди прочего пишет, что содержащийся в трехслойной обшивке древесный уголь «рассеивал бы лучи радаров и делал бы самолет невидимым для них».

    С тех самых пор любителям военной истории и техники не дает покоя вопрос: можно считать, что инженеры Третьего рейха изобрели технологию «стелс» или нет? Несколько раз беседовавший с Вальтером (он прожил еще дольше брата и умер 9 декабря 1998 года) и Реймаром американский историк Дэвид Михра в своей книге «Братья Хортен и их летающие крылья» написал о служившем в Люфтваффе майоре Вальтере Хортене буквально следующее: «Он был исполнен мести (за потери немцев в Битве за Британию» в 1940 году) и чувствовал необходимость создания планера, который был бы невидимым для британской противовоздушной системы».
    Однако жаждой чего на самом деле «был исполнен» Вальтер — вопрос неоднозначный. Скорее, все-таки не мести, а денег и славы. Во всяком случае, на выделенные Люфтваффе рейхсмарки вместо заказанного бомбардировщика братья в 1945 году вовсю занимались постройкой спортивного планера Н XIV, предполагая его после войны выгодно продать.
    С точки зрения сенсационности версия изобретения самолета-невидимки в 1943 году выглядит куда привлекательнее, поэтому американский телеканал National Geographic в этом году решил поставить эксперимент. По его заказу специалисты корпорации Northrop-Grumman (той самой, которая создала и B-2), используя немецкую трофейную документацию и обмеры сохранившегося в музее оригинального образца, построили под руководством эксперта по технологии «стелс» Тома Добренца макет Но-229 в полную величину и «именно из тех материалов», которые применялись некогда в Германии. Летать он, правда, не может, но это и не требуется. Вся затея стоимостью в 250 тысяч долларов и 2500 человеко-часов рабочего времени была устроена для проведения испытаний на «стелсовость».
    National Geographic хотелось проверить, действительно ли Но-229 был первым в мире самолетом с пониженной радиолокационной заметностью. Ну и снять про это фильм, разумеется.

    В январе 2009 года в калифорнийской пустыне Мохаве макет самолета был установлен на пилоне и облучен радиолокатором с той же частотой сигнала и примерно с теми же характеристиками, что и у систем предупреждения ПВО Великобритании в годы Второй мировой войны. Выяснилось, что радиолокационная заметность макета Но-229, «летящего» на высоте 15–30 метров (на такой высоте в годы войны настоящие немецкие самолеты крались к меловым скалам Дувра через пролив Ла-Манш), примерно на 20% ниже, чем у аэропланов обычной схемы. Иными словами, если Messerschmitt Bf.109 или Focke-Wulf Fw 190 локатор англичан засек бы на дальности 160 км, то Ho-229 — лишь после его приближения к цели на 129 км. Разница небольшая, но при скорости 840 км/ч (а именно такой результат показал на испытаниях в 1944-м прототип «Хортена») бомбардировщик покрыл бы это расстояние за 9 минут против 19 минут, которые потребовались бы обычному самолету на преодоление своих 160 км. Соответственно, британским летчикам именно эти 9 минут и остались бы на то, чтобы получить предупреждение о нападении, взлететь, набрать высоту и найти в небе атакующего врага. Даже для лучшего на тот момент английского (тоже реактивного) истребителя Gloster Meteor Мк.1 с его максимальной скоростью 676 км/ч задача непосильная, что уж говорить о много более массовых на тот момент винтовых «Спитфайрах»!

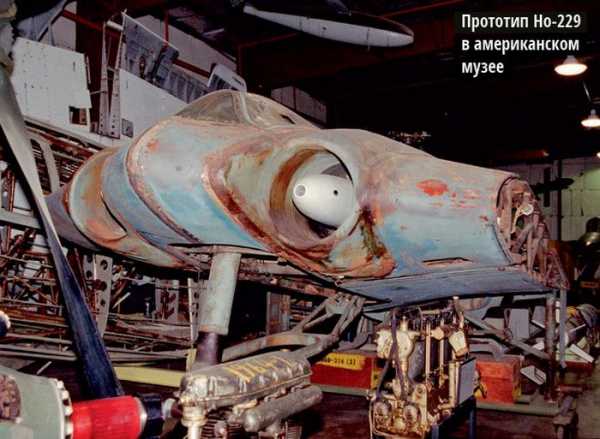

    Кроме того, изучение подлинного Ho-229 показало, что между слоями фанеры, которой был обшит носок крыла, находится материал углеродистого типа. «Лично я не могу понять, для чего другого это делалось, кроме как для борьбы с радарами», — говорит Добренц. Но даже если это и так, добавляет он, нельзя быть на сто процентов уверенным, что немецкие инженеры целенаправленно шли к этому или понимали, что их технология сработает.

    Сомнения Тома Добренца тем более понятны, что макет — это все-таки не настоящий самолет. Скелетом настоящего Ho-229 был каркас из стальных труб и профилей, кое-где соединенных между собой под прямым углом, то есть идеальный уголковый отражатель радиоволн. А макет для упрощения постройки собирали на фанерном каркасе. И макет, и самолет обшивались фанерой, сравнительно хорошо пропускающей радиоизлучение. Соответственно, значительную роль в заметности аппарата на экране радара сыграло бы отражение сигнала не столько от обшивки, сколько от внутреннего стального каркаса. Очень может быть, что с пресловутых 20% «незаметности» в реальных условиях пришлось бы сбросить половину, если не больше. Еще интереснее ситуация с «материалом углеродистого типа» в обшивке. Одним из преимуществ самолета Хортенов была возможность производить его агрегаты в самых простых условиях, что было весьма актуально для Германии конца войны. Поэтому обшивка из металла не рассматривалась в принципе — только фанера. Но при заявленной огромной скорости полета обшивка передней кромки крыла должна была обладать высокой проч­ностью. Ситуацию мог спасти композитный материал вроде того, что использовался в обшивке скоростного британского бомбардировщика De Havilland 98 Mosquito, тоже построенного из дерева и хорошо знакомого немцам. Там между слоями фанеры находился наполнитель из легкой бальзы — примерно по тому же принципу устроены сотовые конструкции современных самолетов. Но дерево бальза растет в Южной Америке — для Германии 1944 года это все равно что на Марсе. Тогда на замену этому природному пенопласту немецкие инженеры придумали эрзац-композит из недефицитных материалов под названием «формхольц». В нем промежуток между слоями 1,5-мм фанеры заполнялся смесью пропитанных смолой древесных опилок и пористого древесного угля. Именно из формхольца и была выполнена обшивка передней части «летающего крыла» Хортенов.

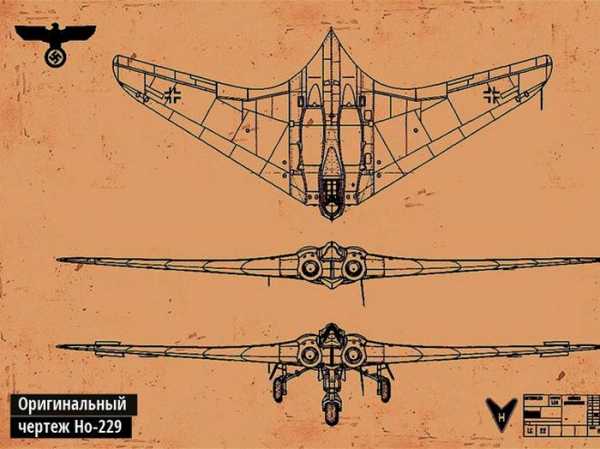

    Выбранная Хортенами аэродинамическая схема самолета тоже вряд ли была результатом сознательного желания достичь низкой радиолокационной заметности — скорее, итогом их десятилетнего увлечения «летающими крыль­ями». Зато о необходимости исключить возможность прямой видимости лопаток компрессора турбореактивных двигателей Jumo-004В через воздухозаборники (именно они вносят значительный вклад в диаграмму заметности реактивного самолета) брать­я не знали, а потому ничего в этом направлении не предприняли.
    Внешняя похожесть В-2 Spirit и Но-229 часто толкает сторонников идеи «немецкого стелса» на проведение еще более интересных параллелей. Иногда пишут, что Хортены якобы покрывали поверхность своих аппаратов радиопоглощающей краской из смеси угольной пыли и лака. Мысленная аналогия с современными покрытиями В-2 очевидна, но только в воюющей Германии такого материала не было. Разрабатывали уже перед самым концом «Тысячелетнего рейха» радиопоглощающий материал «сумпф» для покрытия выступающих над поверхностью воды рубок подводных лодок: оборудованные радарами английские самолеты береговой охраны уж очень досаждали. Но только это был толстый слой резины с включениями частиц железа. Покрыть такими тяжелыми листами самолет было, в принципе, возможно, только вряд ли бы он взлетел...

    Однако самым простым объяснением того, что Хортены не проектировали «стелсов», служит то, что от них этого никто никогда не требовал. В этом просто не было необходимости. Если уж самолет со скоростью 800–1000 км/ч, вооруженный четырьмя 30-мм пушками МК-108 и несущий тонну бомб, летит на Британию, остановить его нельзя. Просто нечем, даже если оператор РЛС ясно видит его на экране. Да и сами братья о «незаметности» своего детища задумались много позже, когда об их заслугах стали забывать, а славы все еще хотелось. Во всяком случае, во время войны в докладе по «летающим крыльям» 14 апреля 1943 года они приводят все мыслимые достоинства «летающих крыльев», даже «лучшую защиту от аэростатов заграждения вследствие отсутствия выступающих частей», но не упоминают о снижении радиолокационной заметности. Хотя и без нее бомбардировщик-крыло, будь он принят на вооружение, мог бы наделать шороху. Но тут подоспели наши...


    ribalych.ru

    Золтан Дани – победитель самолета-невидимки » Военное обозрение

    24 марта 1999 года началась военная операция НАТО против Югославии. Бомбардировки страны продолжались на протяжении 78 дней и закончились тем, что югославская армия покинула территорию Косово, чего и добивались представители североатлантического альянса. К удивлению многих, уже на 3-й день авианалетов, югославская система ПВО смогла сбить американский самолет-невидимку F-117A, выполненный по технологии «Стелс». Данный самолет был гордостью американского военного самолетостроения, важным пропагандистским инструментом и одним из самых известных самолетов конца XX века.

    Как удалось установить впоследствии, F-117A был сбит 27 марта 1999 года примерно в 40 километрах от Белграда 3-й батареей 250-й бригады ПВО, защищавшей столицу. Данной батареей командовал полковник Золтон Дани. Гордость американской военной авиации стала жертвой ракеты комплекса ПВО С-125, который был создан в СССР в конце 1950-х годов. Вот так самый знаменитый американский самолет был сбит над Югославией советским комплексом ПВО, которым командовал офицер, обучавшийся в Минском высшем инженерном зенитно-ракетном училище войск ПВО. Более чем наглядный пример эха холодной войны. Часть обломков сбитого над Сербией самолета затем была передана для изучения российским военным.


    В настоящее время полковник Золтан Дани ушел с военной службы и занимается вполне мирными вещами, он держит хлебопекарню в сербской деревне Скореновац. Каждый год 27 марта он отмечает события 1999 года. В этот день он выпекает торт в виде сбитого самолета-невидимки F-117A, который становится главным угощением праздничного вечера. Золтан считает, что прославивший его эпизод, как и все в этой жизни, является результатом точного знания и упорного труда.

    Стоит отметить, что этому удачному эпизоду, неудачной в целом для Югославии войны, приписывают большое значение. Для сербских военных, особенно зенитчиков Золтона, это большая победа и, возможно, самое значимое событие в их военной карьере. Косвенно этот эпизод стал причиной свертывания всей программы F-117A Night Hawk (англ. Ночной Ястреб), в которую американцы вложили миллиарды долларов. Стоимость одного самолета составляла более 111 млн. долларов. Случай 27 марта 1999 года в окрестностях Белграда поставил крест на пропагандистском значении данной машины. Имиджу американских ВВС и программе F-117A был нанесен непоправимый урон. В то же время не до этого не после не был сбит ни один самолет данного типа. В той же Югославии тактические бомбардировщики F-117A совершили около 850 боевых вылетов.

    Всего в США было построено 64 самолета F-117A – 59 серийных и 5 прототипов. Данный самолет достаточно успешно эксплуатировался ВВС США и принимал участие в военных конфликтах, наиболее известными из которых являются две военные кампании в Ираке в 1991 и 2003 годах, а также военная кампания против Югославии в 1999 году. За все это время в боевых вылетах был потерян 1 самолет, еще 6 самолетов было потеряно в мирное время в результате аварий и авиационных происшествий.

    Данный самолет планировалось использоваться как минимум до 2018 года, но в итоге все самолеты этого типа были сняты с вооружения к середине 2008 года. F-117 стал заложником своей идеи и обстоятельств. Как показало время, создание самолета с преобладанием какого-либо одного качества в ущерб другим, в данном случае величины ЭПР, себя не оправдала. Со временем никто не отказался от идеи малозаметности и американский F-22, и российский перспективный ПАК ФА эксплуатируют эту идею, но она не является главенствующей, в первую очередь это высокоэффективные многофункциональные машины, способные решать на поле боя разные задачи.


    При создании перспективного самолета-невидимки F-117 американцы впервые решили убрать все демаскирующие самолет факторы: способность отражать радиолокационное облучение; самому излучать электромагнитные волны; оставлять дымный и инверсионный следы; издавать звук; быть незаметным в инфракрасном диапазоне. Все это привело к появлению весьма оригинальной формы самолета, которую можно сравнить с утюгом и которая никак не способствовала хорошим летным характеристикам машины. Самолет был очень сложен в управлении. В помощь пилоту на нем использовалась электронно-дистанционная система управления с четырехкратным резервированием каналов управления, при этом из-за того что самолет был неустойчив по рысканию и тангажу на него ставили автоматическую систему обеспечения устойчивости, начиная с 1991 года ее дополнили автоматом тяги. Самолет мог летать только на дозвуковых скоростях и обладал плохой маневренностью. В том числе и поэтому он не смог уйти от ракеты комплекса ПВО С-125.

    На самолете отсутствовала РЛС, за исключением лазера подсветки цели все системы навигации и прицеливания были пассивными. Для навигации использовалась инерциальная система и приемник системы спутниковой навигации, для наведения – система ИК-камер. Активных средств РЭБ на самолете просто не существовало. В конце-концов отсутствие современного БРЭО в сочетании с посредственной аэродинамикой, а также путевой и продольной статической неустойчивостью вели к большому риску при пилотировании самолета.

    Но вернемся непосредственно к событиям 27 марта 1999 года и комментариям самого полковника Золтона. По его словам, он не питал никаких иллюзий относительно технического превосходства НАТО, поэтому предпочитал не вступать в открытое противодействие бомбардировщикам, раскрывая положение своих пусковых установок и радаров. Он использовал тактику засад, выжидая, когда подвернется случай сбить самолет противника наверняка. Еще одним фактором, который предопределил события того дня было то, что американцы использовали F-117 без прикрытия и не изменяли маршруты полетов, будучи уверенными в неуязвимости своих машин. Сообщается, что сбитый F-117 проходил по одному и тому же маршруту уже несколько раз, так что сербские зенитчики могли хорошо подготовиться к «охоте».

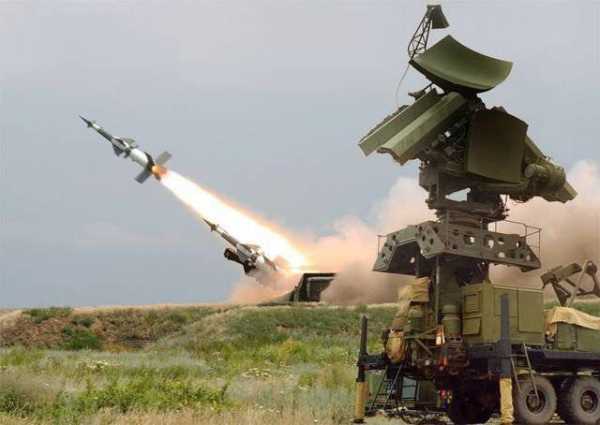

    Сербские зенитчики использовали радар П-18, обладающий метровым диапазоном частот. Известно, что радар отслеживает воздушную цель, регистрируя поступающие от нее сигналы. Современные радары построены на использовании высокой частоты сигнала. При этом в случае со «Стелсом» короткие волны рассеиваются специальной рубленной формой корпуса самолета и его внутренней структурой. Именно причудливая форма и была основой технологии незаметности.

    В то же время для длинноволновых (низкочастотных) радаров подобная форма воздушной цели не является препятствием. Данные локаторы не так точны, но в состоянии видеть любой объект. Помимо этого, как уже говорилось ранее, американский самолет отличался низкой дозвуковой скоростью полета и невысокой маневренностью. Это делало его более уязвимым для старых ЗРК с низкочастотными радарами. Да и выполнить маневр отклонения от ракеты, выпущенной с близкого расстояния, на данном самолете было бы весьма проблематично. Натовский самолет был сбит на расстоянии в 13 км. от ЗРК.

    Сербские военные не держали радары включенными постоянно. Они запускали их в определенный момент на короткое время, для того чтобы их не могли засечь самолеты ДЛРО противника и навести на батареи бомбардировщики. Обнаружив на экране цель, зенитчики провели необходимые расчеты и повторно включили радар, когда самолет был в 15 км. от них. Дальше в игру вступила зенитная управляемая ракета, обладающая достаточно большой БЧ (вес 50-100 кг), подрыв такой ракеты обеспечивает радиус поражения осколками в зоне 200-500 метров.


    Стоит отметить также тот факт, что за все время бомбардировок Югославии в подразделении, которым командовал полковник Золтон Дани, не было потерь, а всего под его началом находилось порядка 200 человек. Для обеспечения безопасности сербские зенитчики часто меняли стартовые позиции. Часть людей Золтана постоянно была занята поиском новых мест, куда можно было перевезти военную технику, а также подготовкой к ее переброске. Всего за 78 дней бомбардировок, батарея преодолела несколько тысяч километров.

    Также отдавая себе отчет в том, что при существующем уровне натовской электронной разведки радиопереговоры могут демаскировать его раньше, чем его заметят вражеские радары, полковник организовал системы кабельной связи. Нередко приказы приходилось передавать даже через посыльных. Но такие методы работали, так как натовцы не могли засечь батарею.


    Так или иначе, случай 27 марта 1999 года наглядно доказал то, как в современной войне грамотный командир может организовать успешное сопротивление врагу даже с помощью устаревшего вооружения. Золтон Дани заслужил свою победу, и никто не сможет отобрать ее у него.

    Источники информации:
    -http://lenta.ru/articles/2005/11/23/f117
    -http://rus.ruvr.ru/2012_03_23/69380867
    -http://topwar.ru/15910-f-117a-stels-ot-panamy-do-yugoslavii.html
    -http://ru.wikipedia.org

    topwar.ru

    Советский самолет-невидимка | Мир тайн

    Над разработкой невидимых самолетов-разведчиков авиаконструкторы начали работать задолго до того, как американцы применили технологию Stealth при создании самолета F-117 Nighthawk. Благодаря оригинальной конструкции и специальному составу, которым покрывали все несущие конструкции самолета, он стал неуязвимым для средств противовоздушной обороны, так как поглощал радиоимпульсы наземных радаров. Визуально же он оставался наблюдаем и на земле, и в небе.

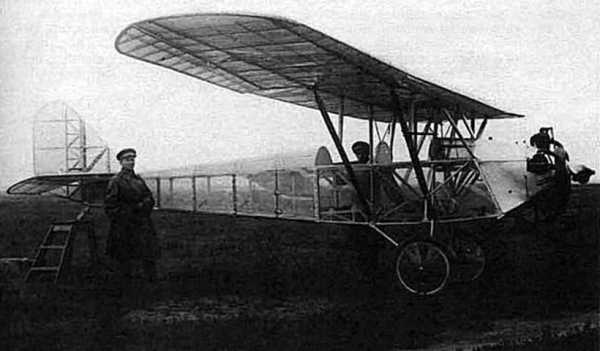

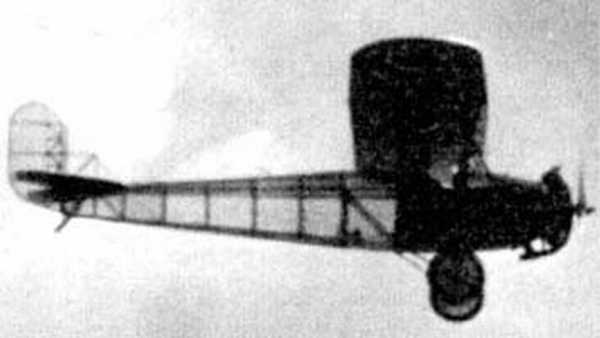

    Но мало кто знает, что опытный образец невидимого человеческим глазом самолета сконструировали советские авиаторы еще в далеком 1937 году. Летательный аппарат, отрываясь от земли, растворялся в воздухе.

    Это происходило на одной из секретных северных военно-воздушных баз поздней осенью 1937 года. На летное поле из огромного ангара выкатили блестящий моноплан. Следом из соседних ангаров на поле вырулили два И-16, которые должны были сопровождать опытный экземпляр самолета в небе. В одном из них находился оператор с кинокамерой. Еще несколько военных кинооператоров в полной готовности к съемкам разместились в разных точках аэродрома.

    Наконец появился летчик. Он быстро подошел к самолету и проворно залез в кабину. Через секунду прозвучало привычное: «От винта!» Глухо заработал двигатель. Пилот поднял руку, моноплан медленно сдвинулся с места и легко побежал по траве. Летчик прибавил обороты, самолет начал разгон и стал на глазах у собравшихся растворяться в воздухе.

    Когда моноплан оторвался от земли, его уже не было видно. Был слышен только приглушенный рокот двигателя. Поднявшиеся в воздух истребители тоже потеряли «невидимку». Они метались из стороны в сторону. Потом, получив с земли команду, свечой взмыли в небо и удалились от аэродрома, чтобы ненароком не пойти на таран с невидимым самолетом.

    Потеряли опытный самолет и на земле. Люди ориентировались исключительно по звуку двигателя. Кинокамеры, фиксировавшие полет, также были слепы. Как выяснилось позже, пленка только запечатлела голубую синеву неба.

    Покружив над лесом, моноплан совершил посадку. Присутствующие слышали, как невидимые шасси приминают траву. Когда начали падать обороты двигателя, самолет вдруг материализовался из воздуха.

    То, что наши авиаконструкторы изобрели самолет-невидимку, больше похоже на вымысел. Однако достоверно известно, что работы по созданию визуально невидимого самолета велись в Военно-воздушной инженерной академии имени Н.Е. Жуковского под руководством профессора С.Г. Козлова вплоть до 1936 года.

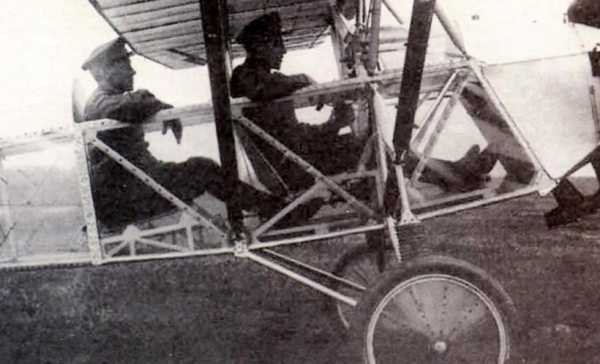

    Невидимым же летательный аппарат делало то, что обшивка самолета была блестящей и прозрачной. Ее изготавливали из оргстекла французского производства — родоида. В некоторых местах родоид был покрыт с внутренней стороны зеркальной амальгамой. Другие части «невидимки» окрашивались белой краской, смешанной с алюминиевой пудрой, и полировались. Все это и «растворяло» самолет в атмосфере.

    Но почему же дальнейшие работы были прекращены? Эксперименты показали, что замет­ность самолета в небе действительно снижалась, но не настолько, чтобы всерьез говорить о невидимости, поскольку невозможно сделать прозрачным двигатель, элементы каркаса, бензобаки, шасси и т.д., не говоря уж о пилоте. Эксперимент сочли неудачным и работы по АИР-4ПС («прозрач­ный самолет») прекратили.

    Использованы материалы книги Н. Н. Непомнящего «100 великих тайн советской эпохи»
