Самолет rc – обзор бюджетной и дорогой модели

обзор бюджетной и дорогой модели

Доброго времени суток, наши дорогие читатели. Еще не так давно самолет на радиоуправлении был чуть ли не единственным летательным аппаратом, доступным широкому кругу любителей. Члены многочисленных радиокружков только и делали, что занимались сборкой и запусками небольших авиамоделей.

Нельзя сказать, что с появлением квадрокоптеров самолеты окончательно исчезли, однако им теперь уделяется заметно меньше внимания чем в конце прошлого века. И все же, производители радиоуправляемой техники продолжают выпускать все новые и новые модели, совершенствуя их и оснащая новыми функциями.

Подешевле

В этой статье мы рассмотрим две модели самолетов. Одна предназначена для новичков и даже может считаться детской, тогда как вторая подойдет опытным пилотам.

Компания Wltoys хорошо известна своими недорогими моделями квадрокоптеров. Есть в ее линейке и небольшие резиномоторные самолеты, такие как WLtoys F949. Несмотря на сравнительно небольшую стоимость (около 40$), это один из лучших вариантов для начинающих пилотов.

Особенности

Радиоуправляемая модель самолета поставляется в готовом к полетам виде, и это означает, что можно совершенно не обладать навыками сборки авиамоделей. Нужно лишь прикрепить к фюзеляжу крылья и установить шасси.

Комплектация внешний вид и дизайн

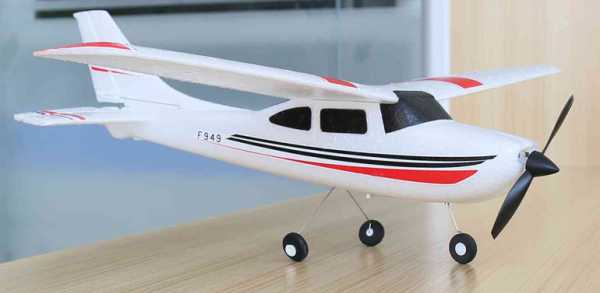

По своему внешнему виду F949 является практически точной копией небезызвестной Cessna 182. Конечно, перед нами лишь клон, но весьма неплохо сделанный. Поначалу кажется, что и фюзеляж, и крылья не отличаются высокой прочностью (они сделаны из спрессованного пенопласта), однако итоги тестовых полетов говорят об обратном.

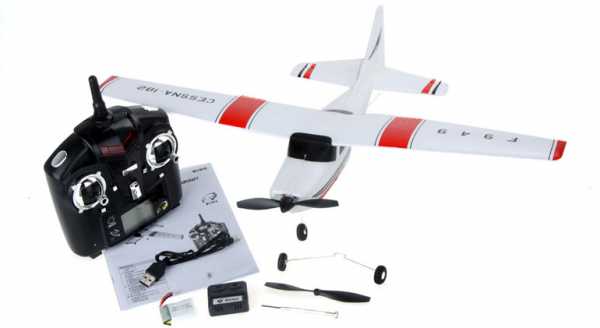

В картонной коробке средних размеров находятся:

• Фюзеляж
• Крылья
• Переднее и заднее шасси
• Пульт управления
• Винт для крепления крыльев
• Отвертка
• Зарядное устройство с кабелем USB
• Аккумулятор 500 mAh
• Запасной пропеллер
• Инструкция

Кстати, на коробке есть ручка для переноски. Вряд ли для столь недорогого планера кто-то будет приобретать специальный кейс, поэтому присутствие ручки не может не радовать.

Внутри фюзеляжа виднеется плата полетного контроллера. После установки крыльев, она полностью скрывается внутри корпуса авиамодели. Крылья крепятся с помощью винта и фиксатора. Кстати, фюзеляж сделан не цельной деталью, а состоит из двух половинок. Это становится заметным при внимательном рассмотрении.

На носу планера расположен винт, а за ним находится шестеренка и три двигателя. Такое конструктивное решение позволяет более плавно управлять тягой. Управление уровнем расходов механическое. Фиксаторы тяг можно переставить в другие отверстия.

Аккумулятор устанавливается в отсек в нижней части корпуса. Также на днище расположены отверстия для монтажа шасси.

Технические и летные характеристики

Основные характеристики следующие:

• Размеры 50×38х16.5 см
• Размах крыльев 50 см
• Вес 58 г
• 4-канальный пульт управления
• 3 coreless двигателя
• Частота 2.4 ГГц
• Аккумулятор 500 mAh
• Время полета до 25 минут
• Дальность полета до 200 метров
• Длительность зарядки до 60 минут

Несмотря на недорогую стоимость, самолетик способен провести в воздухе до 25 минут. Это отличный результат. Кстати, запускать его в воздух можно как с ровной поверхности, так и просто подбросив с руки.

Пульт управления и трансмиттер

В комплекте поставляется аппаратура начального уровня Devo 12s. Каких-то откровений от нее ожидать не стоит, но для знакомства с радиоуправляемыми авиамоделями ее возможностей хватит.

4-х канальный трансмиттер обеспечивает дальность полета до 200 метров. Сигнал передается на частоте 2.4 ГГц. Правда, самолет трехканальный, и это означает, что возможности пульта используется не в полной мере. Похоже, Wltoys положила в комплект аппаратуру для квадров.

Пульт оснащен двумя стиками, несколькими кнопками и переключателями, а также небольшим LCD экраном для вывода технической информации. Есть даже приятная для глаз подсветка экрана голубого цвета. Пульт работает от 6 батареек АА.

Камера и подвес

Летательный аппарат не оснащен ни камерой, ни подвесом. Это не удивительно, ведь речь идет об очень недорогой авиамодели.

Батарея и зарядка

Штатного аккумулятора емкостью 500 mAh хватает на 25 минут полета. Достойный результат, который объясняется малым весом планера и удачной конструкцией. Полное время зарядки составляет 69 минут.

Подороже

Среди дорогих моделей самолетов на радиоуправлении часто встречаются уменьшенные копии известных самолетов. Они с той или иной степенью точности копируют оригинал и часто требуют длительной сборки.

Мы же хотим рассказать о модели Hubsan h402F FPV Sky Cruiser. Она мало похожа на обычные самолеты, обладает нетривиальным дизайном и поставляется в комплектации RTF, то есть готова к запуску прямо из коробки. Стоимость h402F составляет 350$.

Особенности

Почти все модели самолетов на радиоуправлении оснащаются, как минимум двумя пропеллерами, но только не h402F. У него только один винт, расположенный по центру фюзеляжа. Планер оснащен видеокамерой и режимом FPV, автопилотом, простым подвесом и весьма функциональной аппаратурой управления. Это не первая модель Hubsan в таком исполнении. Предыдущая модель h401F тоже была благосклонно воспринята любителями БПЛА.

Благодаря автоматическим режимам полета, справиться с управлением сможет даже новичок. Опытные пилоты могут отключить автоматического помощника и взять управление на себя.

Комплектация внешний вид и дизайн

В довольно внушительной коробке находятся:

• Самолет
• Аккумулятор
• Пульт управления
• Зарядное устройство
• Инструкция

Внешний вид h402F необычен. Под фюзеляжем с единственным винтом находится небольшая гондола (она же служит посадочным шасси), на носу которой установлен модуль камеры. Внушительный размах крыльев позволяет летательному аппарату парить в воздухе. Корпус выполнен из легкого EPO пластика. Аккумулятор располагается в отсеке внутри гондолы. В небе самолет смотрится величественно.

Технические и летные характеристики

Основные характеристики следующие:

• Размах крыльев 1400 мм
• Длина 617 мм
• Вес 400 г
• Бесколлекторный электродвигатель 2210 KV1400
• Аккумулятор 1000 mAh
• 4-канальный трансмиттер 2.4 ГГц
• Передача видео на частоте 5.8 ГГц
• 3.5-дюймовый LCD экран
• Дальность полета до 1000 метров
• Дальность передачи видео до 1000 метров
• Время полета около 30 минут
• Автопилот
• GPS модуль (опционально)
• Функция автоматической стабилизации

В комплект входят модуль OSD, модуль для записи видео и модуль автопилота. Опционально Hubsan предлагает приобрести VR-очки Hubsan Video Goggles, на которые после подключения к пульту будет передаваться видео.

Установка GPS модуля позволит получать координаты и сделает доступной функцию автоматического возврата.

Использование бесколлекторного электродвигателя позволяет не переживать о надежности этого узла. Скорее всего, за весь срок службы самолета никаких проблем с движком не возникнет.

Пульт управления и трансмиттер

На пульте управления расположен 3.5-дюймовый LCD экран, на который не только выводится служебная информация, но и транслируется видеосигнал. Мощный 4-х канальный передатчик обеспечивает радиус полета до 1000 метров.

Пульт оснащен двумя стиками, всеми необходимыми переключателями и даже металлической ручкой для переноски. Для защиты экрана от выгорания на солнце можно использовать шторку. Видеосигнал передается на частоте 5.8 ГГц, тогда как сигналы управления транслируются на частоте 2.4 ГГц.

К аппаратуре можно подключить любые VR-очки или шлем.

Камера и подвес

Камера разрешением 5 мегапикселей установлена на простом подвесе без стабилизации. Пилот может изменять ее угол поворота и наклона. Съемка ведется в HD разрешении. Отсутствие стабилизированного подвеса нельзя считать минусом, так как авиамодель оснащена функцией автоматической стабилизации. Поддерживаются карты памяти micro SD.

Батарея и зарядка

Не самого емкого аккумулятора (всего 1000 mAh) хватает на полчаса полетного времени. Широкий размах крыльев позволяет летательному аппарату планировать в воздухе, и расход электроэнергии оказывается не таким большим, как можно было бы ожидать.

Похожие модели

Большие радиоуправляемые самолеты:

• MyFlyDream
• RC glider A1200
• Yuneec Firebird FPV

Самолеты игрушечные:

• Volantex 2.4G
• P-47 P47 Thunderbolt
• Cessna 960mm Wingspan

На этом пока все, не забывайте делиться интересными материалами в соцсетях, и до новых встреч.

drongeek.ru

Радиоуправляемый самолет для полетов на 200 км

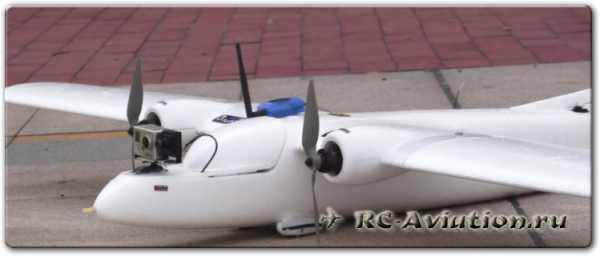

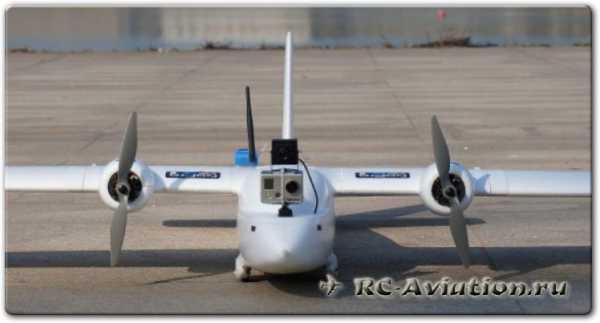

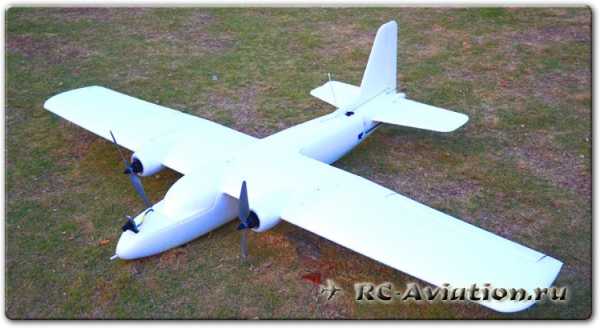

Обзор радиоуправляемого самолета My Twin Dream MTD FPV 1800mm Wingspan EPO RC Airplane Kit

My Twin Dream — это радиоуправляемая авиамодель рассчитанная на дальние FPV полеты.

Дальность полета ориентирована в 160 километров, а полетный вес может достигать 5 килограмм.

В конце статьи вы можете увидеть видео полета на дистанцию в 200 километров, там же приложена конфигурация электроники авиамодели и расчет энергопотребления для дальнего полета.





Авиамодель является дальнейшим развитием мультиплексовского TwinStar, имеет более емкий фюзеляж и удобный для установки FVP оборудования нос.

Видео обзор авиамодели и первый полет на ней.

«>

Многие считают, что радиоуправляемый самолет MyTwinDream — это один из лучших носителей для дальних FPV полетов.

Характеристики авиамодели My Twin Dream

• Размах крыла: 1800 мм
• Длина фюзеляжа: 1230 мм
• Общая высота: 350 мм
• Высота фюзеляжа: 160 мм
• Максимальная ширина фюзеляжа: 134 мм
• Вес пустого корпуса: 960 грамм
• Максимальная взлетная масса: 5 800 грамм
• Максимальное время полета: 210 мин
• Максимальная дальность: 160 км
• Максимальная скорость: 150 км
• Максимальная высота полета: 5000 метров
• Материал: EPO

Авиамодель выпускается с 2015 года и по ней можно найти много информации.

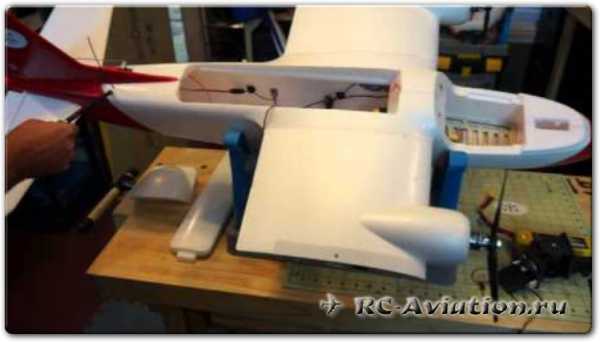

Оснащение для радиоуправляемого самолета My Twin Dream

Это базовая конфигурация для дальних, не не рекордных полетов.

Так как любые полеты дальше 500 метров от точки взлета возможны только через FPV оборудование, то давайте посмотрим, что нужно установить на радиоуправляемый самолет.



FPV оборудование для My Twin Dream

Начнем с главного — курсовая камера и видеопередатчик.

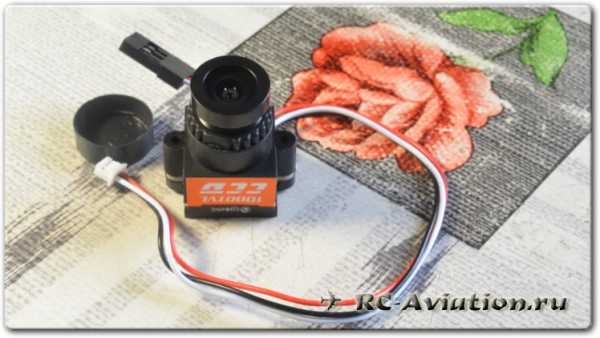

Курсовую камеру можно установить простую, без наворотов, хорошо для этих целей подходит Eachine 1000TVL CCD

Простая, в противоударном корпусе, весьма крепкая камера с возможностью вечерне-ночных полетов.

Можете выбрать и другую, смотрите статью 6 камер для FPV полетов.
Так же рекомендую посмотреть раздел дружественного сайта: Обзоры камер для FPV полетов. В этом разделе обзоры более 60 курсовых камер, есть что выбрать!

• Заказать Eachine 1000TVL можно тут.



Дальнобойный видеопередатчик для радиоуправляемого самолета

Видеопередатчик для дальних полетов лучше брать на 1.3 ГГц, при той же мощности сигнал на этой частоте позволяет получать видео на большем расстоянии.

• Заказать видеопередатчик и видеоприемник 1.3 ГГц 1500 мВт можно тут, 100 мВт — тут или 800 мВт — тут.

С направленной антенной на приемнике (вы же будете лететь в одну сторону, значит всенаправленный штырь на приенике не нужен) и видеопередатчиком на 400 мВт народ летает на 25-30 километров.

В болшинстве случаев, штатные антенны имеют хреновое качество, обычно на видеопередатчик ставят самодельную Vee антенну расчитанную под определенный канал, а на прием — направленную патч антенну (квадрат).

Однако, в большенстве случаев, у новичка в дальних полетах уже есть оборудование на 5.8 ГГц, так что будем рассматривать самое распространенное, кто решится на рекорды — тому эта часть статьи будет все равно малоинтересна, а кто хочет просто летать далеко, обычно желает иметь совместимость и с другими своими авиамоделями и квадрокоптерами.

Для дальних полетов используются видеопередатчики мощностью 1000-2500 мВт. На приемнике обязательна направленная антенна!

Внимание! При установке видеопередатчика разносите его и приемник RC сигнала максимально далеко друг от друга!!!

Рекомендуется использовние диверсити — выбирает лучший сигнал с 2-х приемников и показывает именно его.

В бюджетном подходе возможно использование видеошлемов.

VR D2 Pro и EV800D имеют встроенный диверсити, при этом EV800D может разделятся превращаясь в FPV монитор, но у VR D2 Pro лучше встроенная запись полетного видео.

Подробнее смотрите в статье Видеошлемы для FPV полетов. А так же в обзорах: Eachine VR D2 Pro и Eachine EV800D.



Камера для записи полетного видео на авиамодели дальнолете

На мой взгляд — наоболее оптимальная камера при полете на дальние дистанции, это RunCam 2!

Она имеет более аэродинамичный корпус чем обычные экшенкамеры, может питаться от бортового аккумулятора напрямую (5-17 Вольт), ее можно использовать и как курсовую (малая FPV задержка), подробнее смотрите в статье Обзор RunCam 2.

• Заказать экшенкамеру RunCam 2 можно тут.

Но, если хочется снять красивое видео без покачиваний от порывов ветра, то часто устанавливают трехосевой стабилизатор и GoPro или GitUp 2.

 Такой девайс весьма сильно увеличит лобовое сопротивление и уменьшит автономность полета, но, что не сделаешь для красивых кадров! 🙂

Место расположения подвеса выбирается по своему вкусу, главное — соблюсти центровку авиамодели.

• Заказать недорогой подвес можно тут.
• Заказать экшенкамеру: GitUp 2 или GitUp 3 Duo.



Автопилот для радиоуправляемого самолета

Так как дальние полеты сопровождаются риском потери сигнала, то для минимизаии риска превращения радиоуправляемой авиамодели в свободноулетающую нужен автопилот!

Это не обязательное требование, многие летают и без него, но зато есть разница — вернется авиамодель самостоятельно в точку взлета или вам придется искать ее в 10-100 километрах от точки взлета. Первое требует вложения денег, второе — времени и имеет не нудевую вероятность потери всего оборудования установленного на самолете.

Обязательно поставьте GPS трекер!!!

Даже с автопилотом ваш дальнолетный самолет может не дотянуть до точки взлета (например — возвращаемся против сильного ветра, который поменял направление после вашего вылета). Искать легче, когда у вас есть GPS координаты посадки + записанное полетное видео (пишем на видеошлем).

Без треккера и без автопилота — не отлетайте дальше километра от точки взлета!

Видео поиска авиамодели с помощью GPS треккера

• Заказать GPS треккер можно тут или тут.

Лучше брать первый вариант — у него внешнее питание (12-100 Вольт) + встроенный аккумулятор. Прочная противоударная конструкция, даже при тотальном краше с пары километров высоты он сможет передать точку своего местонахождения.

Но, вернемся к поелтным контроллерам.

Оптимальным для новича считается автопилот FY-41AP Lite. Он хоть и старенький, но летает практически «из корбки без настроек».

Поддерживает «автовозврат», «воздушный забор», «полет по точкам». Об этом автопилоте достатточно большая дисскуссия на нашем авиамодельном форуме тут.

• Заказать автопилот FY-41AP Lite можно тут.



Пульт управления для самолета-дальнолета



На мой взгляд, Taranis — это оптимальная аппаратура радиоуправления для полетов. У нее очень большие возможности за счет использования LUA скриптов, стики на подшипниках, прецизионные резисторы дающие точный отклик без дребезга и многое другое.

По возможностям она превосходит дорогие (60-80 тр) пульты управления от брендовых фирм.

К тому же, FrSky Taranis штатно позволяет летать на 1.5-2 км против стандартных 850-900 метров у любой другой аппаратуры радиоуправления на частоте 2.4 ГГц.

• Заказать FrSky Taranis можно тут.

Если навороты вам не нужны и вы хотите использовать бюджетный пульт управления, то тогда ваш выбор FlySky!

Это самый бюджетный полноценный пульт управления!

• Заказать FlySky FS-i6 можно здесь.

В любом случае для дальних полетов вам придется модифицировать ваш пульт управления.

Самым простым вариантом является установка LRS модуля и приемника на частоте 433 мегагерца. Эта частота в России разрешена для бытовых целей. С помощью таких модулей и производятся полеты за 50 километров от точки взлета.

• Заказать LRS модуль с приемником можно тут.

Если у вас Таранис — то вы просто вставляете LRS передатчик в гнездо внешнего ВЧ модуля и все! Приемник подключается как обычно.
В случае с FrSky — придется поработать паяльником.

Можно пойти другим путем и поставить усилитель на 2.4 ГГц между вашим пультом управления и антенной. Кстати, вполне подходят активные усилители для WiFi, тк частота сигнала у WiFi и RC пульта одинаковая.

 Тут доработки потребуют оба пульта, но она гораздо проще.

Так же необходимо заменить штатные антенны на имеющие большее усиление сигнала.

• Всенаправленные: 7 DBI, 14 DBI
• Направленная антенна: 25 DBI

Для сверхдальних полетов потребуется именно направленная антенна.

Так же стоит учитывать то, что радиоизлучение малополезно для организма, так что при использовании усилителя на 2.4 ГГц антенну лучше располагать на растоянии 1-2 метра от себя.

Ну вот, с базовой электроникой для самолета с дальним полетом разобрались, теперь можно поговорить и о самих полетах на этой авиамодели.



Полет на 200 километров на радиоуправляемом самолете My Twin Dream

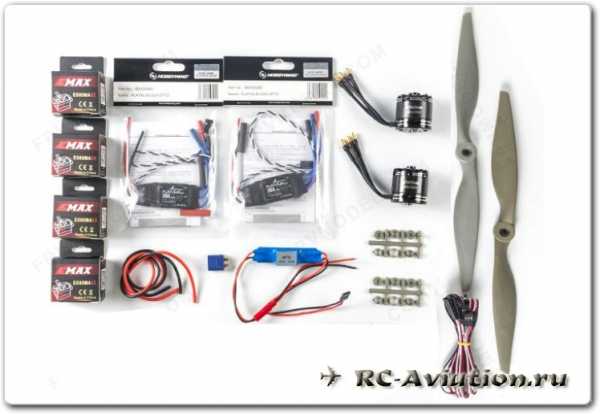

Электроника установленная на авиамодели:

•  Моторы: (2x) 470Kv MN3110-26 T-motors
•  Аккумулятор: 31500mAh 6S LiIon (2654 грамм)
•  Регуляторы: (2x) 40A YEP ESCs — set to AFW and have worked flawlessly for 62 flights so far.
•  Пропеллеры: (2x) Aeronaut CAM Power Props 10×6 (AER7226/22)
•  Пульт управления: Taranis x9D Plus
•  Полетный контроллер: Eagletree Vector w/GPS V2
•  Наземный модуль: Eagletree Eagleeyes Diversity and multi video splitter
•  Бортовое питание: Castle Creations 10A BEC

Характеристики дальнего полета:

• Полетный вес: 4617 грамм
• Расстояние до разворота: 103.6 км
• Общая дистанция полета: 212.9 км
• Время полета: 3ч 54 мин 31 секунда
• Токопотребление за полет: 21849 мАч
• Расход мАч/км: 21849 мАч/212.9 км = 102.63 мАч/км

 Как видите — полет за 100 километров от точки взлета и возврат на этой авиамодели вполне возможен!



Где купить авиамодель My Twin Dream

rc-aviation.ru

Радиоуправляемый самолёт — это… Что такое Радиоуправляемый самолёт?

Пилотажная радиоуправляемая модель самолёта

Радиоуправля́емый самолёт (РУ-самолёт, RC-самолёт) это модель самолёта, которая управляется с помощью радио или инфракрасной связи. Вес радиоуправляемых моделей начинается с десятков граммов^[1] и может достигать десятков^[2], а в военной отрасли даже сотен килограммов^[3].

Классификация

Тип

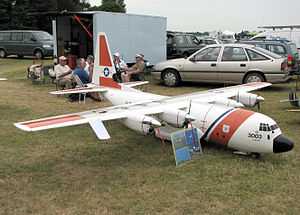

Модель-копия транспортного самолёта C-130J «Иркут-200». Российский БПЛА дистанционного зондирования местности и доставки грузов до 50 кг

В основном радиоуправляемые модели делятся на следующие типы:

• Тренировочные (или «тренеры») — простые, как правило, недорогие модели-высокопланы выполненые по нормальной аэродинамической схеме с V-образным крылом. Реже встречаются тренеры-низкопланы, которые рассчитаны на продолжение обучения. Просты в управлении, умерены в маневренности и скорости. Конструкция модели прощает большинство ошибок начинающего «пилота». Для этих целей часто планер самолёта выполнен не в виде обтянутого силового набора, а из вспененного пластика. Редко тренировочные самолёты своим видом напоминают реально существующий прототип из настоящей авиации. Облик модели принесён в жертву простоте управления и живучести всей конструкции в целом. Встречаются «тренеры» с тянущими и толкающими винтами приводимыми в действие ДВС или электродвигателями.

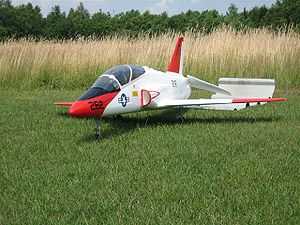

• Пилотажные — модели рассчитанные на выполнение сложного и высшего пилотажа. Подходят опытным «пилотам». В массе своей это низкопланы, среднепланы и бипланы. Оснащаются ДВС, электродвигателями или реактивными двигателями. Пилотажные модели бывают как напоминающие реально-существующий прототип, так и нет. Часто маневренность и тяговооружённость самолёта ставится во главу угла, и модель лишь напоминает самолёт как таковой. Часто кроме классической аэродинамической схемы применяется схема летающее крыло.

• Фан-флайеры — модели рассчитанные на выполнение сложного, высшего пилотажа и, так называемого, 3D-пилотажа. Такие модели оснащены очень крупными управляющими поверхностями, отклоняющимися на большой градус и мощными и быстрыми исполнительными механизмами. Как правило тяговооружённость фанфлаев сильно выше единицы. Большинство таких моделей построены по нормальной аэродинамической схеме, но не претендуют на копийность.

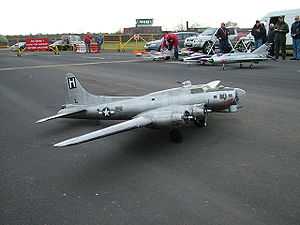

• Копии и полукопии — масштабные модели своим внешним видом, типом силовой установки и летными характеристиками максимально приближенные к реально существующим или существовавшим самолётам. Как правило, такие самолёты имеют убираемые шасси и механизацию крыла. Реже встречаются копии выполненные столь подробно, что имеют управление аэродинамическими и колёсными тормозами, открывающимся фонарём кабины, тормозным парашютом, бортовыми огнями и т. п. Оснащаются ДВС, электродвигателями или реактивными двигателями.

• Военного и специального назначения. Встречаются модели для самого разного ряда задач: аэрофотосъемка, трансляция и ретрансляция сигнала, ударные задачи, проведения экологических экспериментов, доставка медикаментов, продуктов и почты при оказании экстренной помощи в процессе ликвидации аварий и катастроф в труднодоступных и опасных для человека местах, а также для военной, инженерной, радиационной, химической и биологической разведки. Множество подобных летательных аппаратов управляются не по радио, а перемещаются по заранее заложенному в модель маршруту. В последний могут вноситься поправки по радиоканалу.

также см.

Силовая установка

Как правило, РУ самолёты оснащаются электро- или двигателями внутреннего сгорания. Реже встречаются модели оснащённые реактивными двигателями.

Модели с электродвигателями

До широкого распространения литий-полимерных аккумуляторов это был достаточно дорогой и ограниченный вариант силовой установки. С появлением же последних, тяговые аккумуляторы моделей стали сравнительно лёгкими и мощными (большая токоотдача). Как правило, питание всей системы происходит от тягового аккумулятора емкостью приблизительно от 70 до 7000 мА·ч и напряжением 3,7–37 Вольт. Наряду с LiPo аккумуляторами все ещё используются Ni-MH и NiCd, а в последнее время на рынке начали появляться LiFePO₄ (см. статью Аккумуляторы для радиоуправляемых моделей).

Электронный регулятор хода (ESC) зачастую оснащен преобразователем (BEC) напряжения тягового аккумулятора к бортовому (4,8 либо 6 Вольт). Это требуется для питания сервомеханизмов, приёмника, гироскопа и прочей бортовой аппаратуры.

Двигатель в большинстве современных РУ самолётах бесколлекторный трёхфазный бездатчиковый. Мощность большинства подобных двигателей лежит в пределах 5–7000 Вт. Вес от единиц граммов до килограмма. Основное распространение получили двигатели с ротором вращающимся вокруг статора (так называемые outrunner  (англ.)). Реже встречаются с ротором вращающимся внутри статора (так называемые inrunner  (англ.)). Подобные двигатели в отличие от ДВС применяются как с пропеллерами так и с импеллерами. Коллекторные двигатели все ещё применяются, хотя быстро вытесняются бесколлекторными.

Модели с электродвигателями представлены, как правило, летательными аппаратами от 7–8 граммов до 10 кг. Электрическая силовая установка используется на моделях разных классов.

• Преимущества:
  • Модель всегда чистая: не имеет следов топлива, смазки, выхлопа, характерного запаха, — что удобно для хранения и обслуживания в жилом помещении.
  • Двигатель не может заглохнуть.
  • Двигатель можно полностью выключать и включать неограниченное количество раз в течение полета (крайне полезное свойство для мотопланеров), остановленный пропеллер создает заметно меньшее воздушное сопротивление, чем постоянно вращающийся на небольших оборотах.
  • Гораздо проще в обслуживании и предполетной подготовке. Не требует кропотливой настройки, специфических инструментов. Последнее сводится к зарядке или замене аккумуляторной батареи.
  • Работа электродвигателя практически не зависит от внешних условий (температура воздуха, влажность, атмосферное давление).
  • Звук работы двигателя обычно значительно тише.
  • Возможность запуска модели в жилых помещениях.
  • Возможность постройки модели как больших так и очень мелких мосштабов.
  • Модель не меняет массы и центровки в течение полёта, либо модель проще проектировать, поскольку не нужно учитывать изменение массы топлива.
  • Аккумулятор не разряжается внезапно в отличие от выработки жидкого топлива. Сперва уменьшается тяга, что служит сигналом о скором истощении силового аккумулятора. По той же причине модель всегда будет оставаться управляемой (двигатель требует значительно больше энергии чем сервомеханизмы).
  • Значительный моторесурс, относительная дешевизна электродвигателей и запасных частей.
  • Удобство центровки модели с помощью тяжёлого силового аккумулятора.
  • Легче подобрать геометрически подходящий двигатель для копийных моделей.

• Недостатки:
  • LiPo аккумуляторы требуют аккуратного к себе отношения, поскольку пожароопасны.
  • Тяга двигателя заметно изменяется во время полета, поскольку аккумулятор разряжается, и его напряжение падает.
  • Определенная сложность выбора связки аккумулятор — двигатель — регулятор хода, вызванная зависимостью параметров каждого из этих устройств от параметров другого устройства, а вместе — сильно влияют на массу модели и её летные характеристики.
  • При прочих равных электро-модель дороже модели с поршневым двигателем.
  • Отсутствие выхлопа и характерного шума работы ДВС, роднящих модель с полноценным прототипом, и создающих определенную «атмосферу».
  • Довольно медленная зарядка аккумуляторных батарей, жесткие требования к процессу заряда некоторых типов аккумуляторов, как следствие, необходимость использовать сложные зарядные устройства.
  • Аккумуляторы обычно имеют большую массу (от 15 до 60 % от массы модели), и требуют правильного расположения в отсеках модели для избежания повреждения бортовой аппаратуры тяжелым аккумулятором при ударе о землю.

Модели с ДВС

Модели с ДВС представлены, как правило, летательными аппаратами от 700–1000 граммов до десятков кг. Применяются двухтактные или четырёхтактные двигатели. Основное распространение имеют калильные двигатели, значительно реже встречаются компрессионные, пневматические^[4] или бензиновые двигатели. Последние сравнительно дороже и вследствие отсутствия малых версий (приблизительно от 20–26 см³) применяются на моделях весом от 4-5 кг. Наибольшее распространение имеют одноцилиндровые атмосферные двигатели. К экзотике можно отнести роторные^[5], оппозитные, рядные многоцилиндровые^[6], звездообразные^[7], инжекторные и двигатели с турбонаддувом. В последнее время появились самодельные конверсии двигателей от бензопил и тримеров Иногда встречаются многомоторные модели.

В распространённых моделях с размахом крыла до 2 метров применяют двухтактные одноцилиндровые атмосферные двигатели с рабочим объёмом редко превышающим 15 см³. Бортовое питание обеспечивается независимым от двигателя источником энергии.

• Преимущества:
  • После заправки топливом модель снова может подниматься в воздух.
  • Дымовой выхлоп и характерный шум работы ДВС, роднящих модель с полноценным прототипом.
  • По мере выработки топлива модель становится легче (как правило, на 10–25 %).
  • Тяговые характеристики не меняются в течение всего полёта.

• Недостатки:
  • Больше шума в отличие чем от электроверсий.
  • Двухтактные ДВС имеют характерный высокий звук работы, отличающийся от «больших» авиационных двигателей.
  • Необходимость регулярного обслуживания ДВС.
  • Трудности содержания модели в чистоте: следы топлива, смазки, выхлопа, характерный запах. Неприемлемо для хранения и обслуживания в жилом помещении. Кроме того, требует соответствующей обработки модели для исключения повреждения её конструкции компонентами топлива.
  • Требует до- и послеполётного обслуживания, специфических инструментов. Особенно с калильными двигателями.
  • Топливо сравнительно дорого. Для калильных двигателей используются смеси, основанные на метаноле и масле, касторовом либо синтетическом.
  • Модель, у которой «сел» аккумулятор теряет управление не выключая двигатель и не снижая его обороты. Заметить тенденцию к разрядке аккумулятора в воздухе не просто.
  • Зажигание бензинового двигателя создает ощутимые помехи для бортового приёмника.

Модели с реактивными двигателями

Модель с турбореактивным двигателем

Модели с турбореактивными двигателями представлены, как правило, летательными аппаратами от 3–5 до десятков кг.

• Преимущества:
  • Те же, что и у моделей с ДВС.
  • Большая энерговооруженность двигателя.
  • Характерная для реактивных летательных аппаратов атмосфера и эстетика.

• Недостатки:
  • Больше шума в отличие от электроверсий.
  • Большие размеры моделей: турбореактивные двигатели трудно поддаются миниатюризации, как следствие, имеют большие массо-габаритные показатели, соответственно, требуют больших (от 1700 мм в размахе) моделей.
  • Трудности содержания модели в чистоте: следы топлива, смазки, характерный запах. Неприемлемо для хранения и обслуживания в жилом помещении.
  • Требует до- и послеполётного обслуживания, специфических инструментов.
  • Требует сложного стартового оборудования, поскольку технология запуска турбо-реактивного двигателя значительно сложнее технологии запуска поршневых ДВС.
  • Требует сложную бортовую аппаратуру контроля и управления двигателем.
  • Турбореактивный двигатель значительно медленнее изменяет свои обороты и тягу по управляющей команде, чем ДВС и электродвигатели.
  • Очень высокая цена относительно других типов силовой установки.

Размеры

Распространена классификация радиоуправляемых авиамоделей по объёму двухтактного калильного двигателя выражаемой в сотых долях кубического дюйма. Модель при этом может быть оснащена 4-тактным или электродвигателем. Такая эквивалентная классификация используется лишь для удобства сравнения.

Несколько распространённых примеров:

• 15 класс (2,5 см³)
• 21 — 25 класс (3,5 — 4 см³).
• 30 — 35 класс (4,9 — 5,8 см³)
• 40 — 46 класс (6,5 — 7,5 см³). Как правило, самолёты с размахом крыла 1,4 — 1,8 м и весом 2-4 кг.
• 50 — 61 класс (8,5 — 10 см³). Как правило, самолёты с размахом крыла 1,5 — 2 м и весом 3-5 кг.
• 90 — 91 класс (≈15 см³). Как правило, самолёты с размахом крыла 1,8 — 2,3 м и весом 5-6 кг.
• 108 класс (≈18 см³).
• 120 класс (≈20 см³).
• 140 класс (≈23 см³).
• 160 класс (≈26 см³).
• 180 класс (≈30 см³).

Управление

4-канальный аналоговый пульт управления. 6-канальный компьютеризированный пульт управления.

В большинстве своём устройство моделей самолётов схоже с полноразмерными самолётами. Рынок, однако, предлагает широкое разнообразие упрощённых вариантов. Модели могут различаться по количеству каналов управления:

2-канальные. Управляется посредством изменения оборотов пропеллера/пропеллеров и рулём направления. Альтернативные варианты: управление разнотягом двух электромоторов или управление по крену и тангажу.

3-канальные. В отличие от большинства двухканальных моделей, здесь есть возможность управления газом, рулями высоты и направления^[1]. Альтернативные вариант применяется, как правило, в моделях с аэродинамической схемой «бесхвостка»: элевоны (по крену и тангажу) и газ.

4-канальные. Наиболее массовые модели. Управление осуществляется по каналам: газа, крена, тангажа и курса.

5 и более каналов. Дополнительные каналы задействуют, как правило, для управления закрылками или щитками. Иногда, для обеспечения стабильности полёта, добавляются отдельные каналы для управления электронным пьезо-гироскопом/ами по каналам крена, тангажа и направления.

Независимо от перечисленного РУ-самолёты могут иметь каналы управления дополнительными, не относящиеся непосредственно к управлению полётом, функциями: уборка/выпуск шасси, аэродинамические тормоза, колёсные тормоза, фары, огни, камеры, дымогенераторы и прочее. Эти каналы, как правило, дискретные.

Нередко встречается микшированное управление. Например, авиамодели оснащенные флаперонами, элевонами или V-образным оперением. Микшеры чаще электронные, реже механические. Электронные могут быть реализованы как посредствам пульта управления, так и отдельными блоками внутри авиамодели. Некоторые аэродинамические схемы, по сути, не могут быть реализованы без применения микшеров. К примеру, «бесхвостка» и «летающее крыло» (элевоны).

Комплект поставки

• KIT — набор заготовок (готовые элементы силового набора) для самостоятельной постройки самолёта дополненные иногда материалом для обтяжки. Подобные наборы требуют достаточно много времени на сборку и опыта. К положительным моментам можно отнести широкие возможности по модернизации и переделке подобной модели под свои нужды.
• ARF — (англ. Allmost Ready to Flight) В целом готовый к полёту. Как правило, это собранные элементы конструкции (стабилизстор, киль, крыло, фюзеляж), которые необходимо собрать в единое целое. Требуют от десятков минут до десятков часов на сборку. Изредка подобные комплекты оснащаются двигателем, однако все равно требуется приобретение сервомашинок, аппаратуры управления и т п. Основное преимущество подобного комплекта поставки — возможность гибкого подбора двигателя и электроники.
• RTF — (англ. Ready to fly) Готовый к полёту. Самодостаточные наборы, которые могут потребовать лишь топлива или элементов питания. Рассчитаны подобные комплекты на новичков, а электроника и двигатели в них, как правило, эконом-класса.

Радиус действия

Как правило, управление РУ моделями происходит в таких пределах видимости управляющего, когда он гарантировано видит положение и направление движения модели. В основном, на это влияют размеры и окрас модели. Часто применяется специальная, яркая и контрастная окраска, упрощающая определение положения модели в пространстве и её заметность. Дальность действия аппаратуры управления, традиционно, сильно превышает это расстояние. В любительской среде иногда встречаются модели управляемые с помощью транслируемых моделью телеметрии и видеосигнала с бортовой камеры^[8]. Существуют методы управления с помощью бинокля. Специализированные и военные модели чаще управляются заданием маршрута по координатным точкам.

См. также

Примечания

test.academic.ru

Радиоуправляемый самолёт — Википедия. Что такое Радиоуправляемый самолёт

Пилотажная радиоуправляемая модель самолёта

Радиоуправля́емый самолёт (РУ-самолёт, RC-самолёт) это модель самолёта, которая управляется с помощью радио или инфракрасной связи. Вес радиоуправляемых моделей начинается с десятков граммов^[1] и может достигать десятков^[2], а в военной отрасли даже сотен килограммов^[3].

Классификация

Тип

Модель-копия транспортного самолёта C-130J «Иркут-200». Российский БПЛА дистанционного зондирования местности и доставки грузов до 50 кг

В основном радиоуправляемые модели делятся на следующие типы:

• Тренировочные (или «тренеры») — простые, как правило, недорогие модели-высокопланы, выполненные по нормальной аэродинамической схеме с V-образным крылом. Реже встречаются тренеры-низкопланы, которые рассчитаны на продолжение обучения. Просты в управлении, умерены в маневренности и скорости. Конструкция модели прощает большинство ошибок начинающего «пилота». Для этих целей часто планер самолёта выполнен не в виде обтянутого силового набора, а из вспененного пластика. Редко тренировочные самолёты своим видом напоминают реально существующий прототип из настоящей авиации. Облик модели принесён в жертву простоте управления и живучести всей конструкции в целом. Встречаются «тренеры» с тянущими и толкающими винтами приводимыми в действие ДВС или электродвигателями.

• Пилотажные — модели рассчитанные на выполнение сложного и высшего пилотажа. Подходят опытным «пилотам». В массе своей это низкопланы, среднепланы и бипланы. Оснащаются ДВС, электродвигателями или реактивными двигателями. Пилотажные модели бывают как напоминающие реально-существующий прототип, так и нет. Часто маневренность и тяговооружённость самолёта ставится во главу угла, и модель лишь напоминает самолёт как таковой. Часто кроме классической аэродинамической схемы применяется схема летающее крыло.

• Фан-флайеры — модели рассчитанные на выполнение сложного, высшего пилотажа и, так называемого, 3D-пилотажа. Такие модели оснащены очень крупными управляющими поверхностями, отклоняющимися на большой градус и мощными и быстрыми исполнительными механизмами. Как правило тяговооружённость фан-флаеров сильно выше единицы. Большинство таких моделей построены по нормальной аэродинамической схеме, но не претендуют на копийность.

• Копии и полукопии — масштабные модели своим внешним видом, типом силовой установки и летными характеристиками максимально приближенные к реально существующим или существовавшим самолётам. Как правило, такие самолёты имеют убираемые шасси и механизацию крыла. Реже встречаются копии выполненные столь подробно, что имеют управление аэродинамическими и колёсными тормозами, открывающимся фонарём кабины, тормозным парашютом, бортовыми огнями и т. п. Оснащаются ДВС, электродвигателями или реактивными двигателями.

• Военного и специального назначения. Встречаются модели для самого разного ряда задач: аэрофотосъемка, трансляция и ретрансляция сигнала, ударные задачи, проведения экологических экспериментов, доставка медикаментов, продуктов и почты при оказании экстренной помощи в процессе ликвидации аварий и катастроф в труднодоступных и опасных для человека местах, а также для военной, инженерной, радиационной, химической и биологической разведки. Множество подобных летательных аппаратов управляются не по радио, а перемещаются по заранее заложенному в модель маршруту. В последний могут вноситься поправки по радиоканалу.

также см.

Силовая установка

Как правило, РУ самолёты оснащаются электро- или двигателями внутреннего сгорания. Реже встречаются модели оснащённые реактивными двигателями.

Модели с электродвигателями

До широкого распространения литий-полимерных аккумуляторов это был достаточно дорогой и ограниченный вариант силовой установки. С появлением же последних, тяговые аккумуляторы моделей стали сравнительно лёгкими и мощными (большая токоотдача). Как правило, питание всей системы происходит от тягового аккумулятора емкостью приблизительно от 70 до 7000 мА·ч и напряжением 3,7-37 Вольт. Наряду с LiPo аккумуляторами все ещё используются Ni-MH и NiCd, а в последнее время на рынке начали появляться LiFePO₄ (см. статью Аккумуляторы для радиоуправляемых моделей).

Электронный регулятор хода (ESC) зачастую оснащен преобразователем (BEC) напряжения тягового аккумулятора к бортовому (4,8 либо 6 Вольт). Это требуется для питания сервомеханизмов, приёмника, гироскопа и прочей бортовой аппаратуры.

Двигатель в большинстве современных РУ самолётах бесколлекторный трёхфазный бездатчиковый. Обороты большинства подобных двигателей лежит в пределах 150-7000 KV(обороты на вольт), мощность — от 10 Вт до 15кВт. Вес от единиц граммов до трёх килограммов. Основное распространение получили двигатели с ротором вращающимся вокруг статора (так называемые outrunner  (англ.)). Реже встречаются с ротором вращающимся внутри статора (так называемые inrunner  (англ.)). Подобные двигатели в отличие от ДВС применяются как с пропеллерами так и с импеллерами. Коллекторные двигатели все ещё применяются, хотя быстро вытесняются бесколлекторными.

Модели с электродвигателями представлены, как правило, летательными аппаратами от 7-8 граммов до 10 кг. Электрическая силовая установка используется на моделях разных классов.

• Преимущества:
  • Модель всегда чистая: не имеет следов топлива, смазки, выхлопа, характерного запаха, — что удобно для хранения и обслуживания в жилом помещении.
  • Двигатель не может заглохнуть.
  • Двигатель можно полностью выключать и включать неограниченное количество раз в течение полета (крайне полезное свойство для мотопланеров), остановленный пропеллер создает заметно меньшее воздушное сопротивление, чем постоянно вращающийся на небольших оборотах.
  • Гораздо проще в обслуживании и предполетной подготовке. Не требует кропотливой настройки, специфических инструментов. Последнее сводится к зарядке или замене аккумуляторной батареи.
  • Работа электродвигателя практически не зависит от внешних условий (температура воздуха, влажность, атмосферное давление).
  • Звук работы двигателя обычно значительно тише.
  • Возможность запуска модели в жилых помещениях.
  • Возможность постройки модели как больших так и очень мелких масштабов.
  • Модель не меняет массы и центровки в течение полёта, либо модель проще проектировать, поскольку не нужно учитывать изменение массы топлива.
  • Аккумулятор не разряжается внезапно в отличие от выработки жидкого топлива. Сперва уменьшается тяга, что служит сигналом о скором истощении силового аккумулятора. По той же причине модель всегда будет оставаться управляемой (двигатель требует значительно больше энергии чем сервомеханизмы).
  • Значительный моторесурс, относительная дешевизна электродвигателей и запасных частей.
  • Удобство центровки модели с помощью тяжёлого силового аккумулятора.
  • Легче подобрать геометрически подходящий двигатель для копийных моделей.

• Недостатки:
  • LiPo аккумуляторы требуют аккуратного к себе отношения, поскольку пожароопасны.
  • Тяга двигателя заметно изменяется во время полета, поскольку аккумулятор разряжается, и его напряжение падает.
  • Определенная сложность выбора связки аккумулятор — двигатель — регулятор хода, вызванная зависимостью параметров каждого из этих устройств от параметров другого устройства, а вместе — сильно влияют на массу модели и её летные характеристики.
  • Отсутствие выхлопа и характерного шума работы ДВС, роднящих модель с полноценным прототипом, и создающих определенную «атмосферу».
  • Довольно медленная зарядка аккумуляторных батарей, жесткие требования к процессу заряда некоторых типов аккумуляторов, как следствие, необходимость использовать сложные зарядные устройства.
  • Аккумуляторы обычно имеют большую массу (от 15 до 60 % от массы модели), и требуют правильного расположения в отсеках модели для избежания повреждения бортовой аппаратуры тяжелым аккумулятором при ударе о землю.

Модели с ДВС

Модели с ДВС представлены, как правило, летательными аппаратами от 700—1000 граммов до десятков кг. Применяются двухтактные или четырёхтактные двигатели. Основное распространение имеют калильные двигатели, значительно реже встречаются компрессионные, пневматические^[4] или бензиновые двигатели. Наибольшее распространение имеют одноцилиндровые атмосферные двигатели. К экзотике можно отнести роторные^[5], оппозитные, рядные многоцилиндровые^[6], звездообразные^[7], инжекторные и двигатели с турбонаддувом. Иногда встречаются многомоторные модели.

Бортовое питание обеспечивается независимым от двигателя источником энергии.

• Преимущества:
  • После заправки топливом модель снова может подниматься в воздух.
  • Дымовой выхлоп и характерный шум работы ДВС, роднящих модель с полноценным прототипом.
  • По мере выработки топлива модель становится легче (как правило, на 10-25 %).
  • Тяговые характеристики не меняются в течение всего полёта.

• Недостатки:
  • Больше шума в отличие от электроверсий.
  • Двухтактные ДВС имеют характерный высокий звук работы, отличающийся от «больших» авиационных двигателей.
  • Необходимость регулярного обслуживания ДВС.
  • Трудности содержания модели в чистоте: следы топлива, смазки, выхлопа, характерный запах. Неприемлемо для хранения и обслуживания в жилом помещении. Кроме того, требует соответствующей обработки модели для исключения повреждения её конструкции компонентами топлива.
  • Требует до- и послеполётного обслуживания, специфических инструментов. Особенно с калильными двигателями.
  • Топливо сравнительно дорого. Для калильных двигателей используются смеси, основанные на метаноле и масле, касторовом либо синтетическом.
  • Модель, у которой «сел» аккумулятор теряет управление не выключая двигатель и не снижая его обороты. Заметить тенденцию к разрядке аккумулятора в воздухе не просто.
  • Зажигание бензинового двигателя создает ощутимые помехи для бортового приёмника.

Модели с реактивными двигателями

Модель с турбореактивным двигателем

Модели с турбореактивными двигателями представлены, как правило, летательными аппаратами от 3-5 до десятков кг. Первые образцы модельных турбореактивных двигателей, изобретённых Куртом Шреклингом, появились в конце 1980-х, а серийное производство модельных ТРД началось в 1995-м году^[8].

• Преимущества:
  • Те же, что и у моделей с ДВС.
  • Большая энерговооруженность двигателя.
  • Высокая скорость (до 300 км/ч и выше).
  • Характерная для реактивных летательных аппаратов атмосфера и эстетика.

• Недостатки:
  • Больше шума в отличие от электроверсий.
  • Большие размеры моделей (от 1070 мм в размахе).
  • Трудности содержания модели в чистоте: следы топлива, смазки, характерный запах.
  • Требует до- и послеполётного обслуживания, специфических инструментов.
  • Требует сложной бортовой аппаратуры управления двигателем.
  • Турбореактивный двигатель значительно медленнее изменяет свои обороты и тягу по управляющей команде, чем ДВС и электродвигатели.
  • Очень высокая цена относительно других типов силовой установки.
  • Может потребоваться дополнительная механизация крыла и убирающееся шасси ввиду большой скорости полета модели.
  • Очень большой расход топлива двигателем (около 450мл/мин) из-за чего на модели этого типа ставят топливные баки большой ёмкости

Размеры

Распространена классификация радиоуправляемых авиамоделей по объёму двухтактного калильного двигателя выражаемой в сотых долях кубического дюйма. Модель при этом может быть оснащена 4-тактным или электродвигателем. Такая эквивалентная классификация используется лишь для удобства сравнения.

Несколько распространённых примеров:

• 15 класс (2,5 см³)
• 21 — 25 класс (3,5 — 4 см³).
• 30 — 35 класс (4,9 — 5,8 см³)
• 40 — 46 класс (6,5 — 7,5 см³). Как правило, самолёты с размахом крыла 1,4 — 1,8 м и весом 2-4 кг.
• 50 — 61 класс (8,5 — 10 см³). Как правило, самолёты с размахом крыла 1,5 — 2 м и весом 3-5 кг.
• 90 — 91 класс (≈15 см³). Как правило, самолёты с размахом крыла 1,8 — 2,3 м и весом 5-6 кг.
• 108 класс (≈18 см³).
• 120 класс (≈20 см³).
• 140 класс (≈23 см³).
• 160 класс (≈26 см³).
• 180 класс (≈30 см³).

Управление

4-канальный аналоговый пульт управления. 6-канальный компьютеризированный пульт управления.

В большинстве своём устройство моделей самолётов схоже с полноразмерными самолётами. Рынок, однако, предлагает широкое разнообразие упрощённых вариантов. Модели могут различаться по количеству каналов управления:

2-канальные. Управляется посредством изменения оборотов пропеллера/пропеллеров и рулём направления. Альтернативные варианты: управление разнотягом двух электромоторов или управление по крену и тангажу.

3-канальные. В отличие от большинства двухканальных моделей, здесь есть возможность управления газом, рулями высоты и направления^[1]. Альтернативные вариант применяется, как правило, в моделях с аэродинамической схемой «бесхвостка»: элевоны (по крену и тангажу) и газ.

4-канальные. Наиболее массовые модели. Управление осуществляется по каналам: газа, крена, тангажа и курса.

5 и более каналов. Дополнительные каналы задействуют, как правило, для управления закрылками или щитками. Иногда, для обеспечения стабильности полёта, добавляются отдельные каналы для управления электронным пьезо-гироскопом/ами по каналам крена, тангажа и направления.

Независимо от перечисленного РУ-самолёты могут иметь каналы управления дополнительными, не относящиеся непосредственно к управлению полётом, функциями: уборка/выпуск шасси, аэродинамические тормоза, колёсные тормоза, фары, огни, камеры, дымогенераторы и прочее. Эти каналы, как правило, дискретные.

Нередко встречается микшированное управление. Например, авиамодели оснащенные флаперонами, элевонами или V-образным оперением. Микшеры чаще электронные, реже механические. Электронные могут быть реализованы как посредством пульта управления, так и отдельными блоками внутри авиамодели. Некоторые аэродинамические схемы, по сути, не могут быть реализованы без применения микшеров. К примеру, «бесхвостка» и «летающее крыло» (элевоны).

Комплект поставки

• KIT — набор заготовок (готовые элементы силового набора) для самостоятельной постройки самолёта дополненные иногда материалом для обтяжки. Подобные наборы требуют достаточно много времени на сборку и опыта. К положительным моментам можно отнести широкие возможности по модернизации и переделке подобной модели под свои нужды.
• ARF — (англ. Almost Ready to Flight) В целом готовый к полёту. Как правило, это собранные элементы конструкции (стабилизатор, киль, крыло, фюзеляж), которые необходимо собрать в единое целое. Требуют от десятков минут до десятков часов на сборку. Изредка подобные комплекты оснащаются двигателем, однако все равно требуется приобретение сервомашинок, аппаратуры управления и т п. Основное преимущество подобного комплекта поставки — возможность гибкого подбора двигателя и электроники.
• RTF — (англ. Ready to fly) Готовый к полёту. Самодостаточные наборы, которые могут потребовать лишь топлива или элементов питания. Рассчитаны подобные комплекты на новичков, а электроника и двигатели в них, как правило, экономкласса.

Радиус действия

Как правило, управление РУ моделями происходит в таких пределах видимости управляющего, когда он гарантировано видит положение и направление движения модели. В основном, на это влияют размеры и окрас модели. Часто применяется специальная, яркая и контрастная окраска, упрощающая определение положения модели в пространстве и её заметность. Дальность действия аппаратуры управления, традиционно, сильно превышает это расстояние. В любительской среде иногда встречаются модели управляемые с помощью транслируемых моделью телеметрии и видеосигнала с бортовой камеры^[9]. Существуют методы управления с помощью бинокля. Специализированные и военные модели чаще управляются заданием маршрута по координатным точкам. Также в среде авиамоделистов-любителей все больше становятся популярными так называемые полеты на дальнее расстояние при помощи специальной видеоаппаратуры FPV. Управление моделью ведется непосредственно через модельную аппаратуру без визуального контакта. Слежение за моделью ведется при помощи установленных на ней видеопередатчика и небольшой камеры. Изображение транслируется либо на экран компьютера, или же на специальное устройство, подключенное к видеоприемнику.

См. также

Примечания

wiki.sc

Радиоуправляемый самолёт — Howling Pixel

Радиоуправля́емый самолёт (РУ-самолёт, RC-самолёт) это модель самолёта, которая управляется с помощью радио или инфракрасной связи. Вес радиоуправляемых моделей начинается с десятков граммов^[1] и может достигать десятков^[2], а в военной отрасли даже сотен килограммов^[3].

Классификация

Тип

В основном радиоуправляемые модели делятся на следующие типы:

• Тренировочные (или «тренеры») — простые, как правило, недорогие модели-высокопланы, выполненные по нормальной аэродинамической схеме с V-образным крылом. Реже встречаются тренеры-низкопланы, которые рассчитаны на продолжение обучения. Просты в управлении, умерены в маневренности и скорости. Конструкция модели прощает большинство ошибок начинающего «пилота». Для этих целей часто планер самолёта выполнен не в виде обтянутого силового набора, а из вспененного пластика. Редко тренировочные самолёты своим видом напоминают реально существующий прототип из настоящей авиации. Облик модели принесён в жертву простоте управления и живучести всей конструкции в целом. Встречаются «тренеры» с тянущими и толкающими винтами приводимыми в действие ДВС или электродвигателями.

• Пилотажные — модели рассчитанные на выполнение сложного и высшего пилотажа. Подходят опытным «пилотам». В массе своей это низкопланы, среднепланы и бипланы. Оснащаются ДВС, электродвигателями или реактивными двигателями. Пилотажные модели бывают как напоминающие реально-существующий прототип, так и нет. Часто маневренность и тяговооружённость самолёта ставится во главу угла, и модель лишь напоминает самолёт как таковой. Часто кроме классической аэродинамической схемы применяется схема летающее крыло.

• Фан-флайеры — модели рассчитанные на выполнение сложного, высшего пилотажа и, так называемого, 3D-пилотажа. Такие модели оснащены очень крупными управляющими поверхностями, отклоняющимися на большой градус и мощными и быстрыми исполнительными механизмами. Как правило тяговооружённость фан-флаеров сильно выше единицы. Большинство таких моделей построены по нормальной аэродинамической схеме, но не претендуют на копийность.

• Копии и полукопии — масштабные модели своим внешним видом, типом силовой установки и летными характеристиками максимально приближенные к реально существующим или существовавшим самолётам. Как правило, такие самолёты имеют убираемые шасси и механизацию крыла. Реже встречаются копии выполненные столь подробно, что имеют управление аэродинамическими и колёсными тормозами, открывающимся фонарём кабины, тормозным парашютом, бортовыми огнями и т. п. Оснащаются ДВС, электродвигателями или реактивными двигателями.

• Военного и специального назначения. Встречаются модели для самого разного ряда задач: аэрофотосъемка, трансляция и ретрансляция сигнала, ударные задачи, проведения экологических экспериментов, доставка медикаментов, продуктов и почты при оказании экстренной помощи в процессе ликвидации аварий и катастроф в труднодоступных и опасных для человека местах, а также для военной, инженерной, радиационной, химической и биологической разведки. Множество подобных летательных аппаратов управляются не по радио, а перемещаются по заранее заложенному в модель маршруту. В последний могут вноситься поправки по радиоканалу.

также см.

Силовая установка

Как правило, РУ самолёты оснащаются электро- или двигателями внутреннего сгорания. Реже встречаются модели оснащённые реактивными двигателями.

Модели с электродвигателями

До широкого распространения литий-полимерных аккумуляторов это был достаточно дорогой и ограниченный вариант силовой установки. С появлением же последних, тяговые аккумуляторы моделей стали сравнительно лёгкими и мощными (большая токоотдача). Как правило, питание всей системы происходит от тягового аккумулятора емкостью приблизительно от 70 до 7000 мА·ч и напряжением 3,7-37 Вольт. Наряду с LiPo аккумуляторами все ещё используются Ni-MH и NiCd, а в последнее время на рынке начали появляться LiFePO₄ (см. статью Аккумуляторы для радиоуправляемых моделей).

Электронный регулятор хода (ESC) зачастую оснащен преобразователем (BEC) напряжения тягового аккумулятора к бортовому (4,8 либо 6 Вольт). Это требуется для питания сервомеханизмов, приёмника, гироскопа и прочей бортовой аппаратуры.

Двигатель в большинстве современных РУ самолётах бесколлекторный трёхфазный бездатчиковый. Обороты большинства подобных двигателей лежит в пределах 150-7000 KV(обороты на вольт), мощность — от 10 Вт до 15кВт. Вес от единиц граммов до трёх килограммов. Основное распространение получили двигатели с ротором вращающимся вокруг статора (так называемые outrunner  (англ.)). Реже встречаются с ротором вращающимся внутри статора (так называемые inrunner  (англ.)). Подобные двигатели в отличие от ДВС применяются как с пропеллерами так и с импеллерами. Коллекторные двигатели все ещё применяются, хотя быстро вытесняются бесколлекторными.

Модели с электродвигателями представлены, как правило, летательными аппаратами от 7-8 граммов до 10 кг. Электрическая силовая установка используется на моделях разных классов.

• Преимущества:
  • Модель всегда чистая: не имеет следов топлива, смазки, выхлопа, характерного запаха, — что удобно для хранения и обслуживания в жилом помещении.
  • Двигатель не может заглохнуть.
  • Двигатель можно полностью выключать и включать неограниченное количество раз в течение полета (крайне полезное свойство для мотопланеров), остановленный пропеллер создает заметно меньшее воздушное сопротивление, чем постоянно вращающийся на небольших оборотах.
  • Гораздо проще в обслуживании и предполетной подготовке. Не требует кропотливой настройки, специфических инструментов. Последнее сводится к зарядке или замене аккумуляторной батареи.
  • Работа электродвигателя практически не зависит от внешних условий (температура воздуха, влажность, атмосферное давление).
  • Звук работы двигателя обычно значительно тише.
  • Возможность запуска модели в жилых помещениях.
  • Возможность постройки модели как больших так и очень мелких масштабов.
  • Модель не меняет массы и центровки в течение полёта, либо модель проще проектировать, поскольку не нужно учитывать изменение массы топлива.
  • Аккумулятор не разряжается внезапно в отличие от выработки жидкого топлива. Сперва уменьшается тяга, что служит сигналом о скором истощении силового аккумулятора. По той же причине модель всегда будет оставаться управляемой (двигатель требует значительно больше энергии чем сервомеханизмы).
  • Значительный моторесурс, относительная дешевизна электродвигателей и запасных частей.
  • Удобство центровки модели с помощью тяжёлого силового аккумулятора.
  • Легче подобрать геометрически подходящий двигатель для копийных моделей.

• Недостатки:
  • LiPo аккумуляторы требуют аккуратного к себе отношения, поскольку пожароопасны.
  • Тяга двигателя заметно изменяется во время полета, поскольку аккумулятор разряжается, и его напряжение падает.
  • Определенная сложность выбора связки аккумулятор — двигатель — регулятор хода, вызванная зависимостью параметров каждого из этих устройств от параметров другого устройства, а вместе — сильно влияют на массу модели и её летные характеристики.
  • Отсутствие выхлопа и характерного шума работы ДВС, роднящих модель с полноценным прототипом, и создающих определенную «атмосферу».
  • Довольно медленная зарядка аккумуляторных батарей, жесткие требования к процессу заряда некоторых типов аккумуляторов, как следствие, необходимость использовать сложные зарядные устройства.
  • Аккумуляторы обычно имеют большую массу (от 15 до 60 % от массы модели), и требуют правильного расположения в отсеках модели для избежания повреждения бортовой аппаратуры тяжелым аккумулятором при ударе о землю.

Модели с ДВС

Модели с ДВС представлены, как правило, летательными аппаратами от 700—1000 граммов до десятков кг. Применяются двухтактные или четырёхтактные двигатели. Основное распространение имеют калильные двигатели, значительно реже встречаются компрессионные, пневматические^[4] или бензиновые двигатели. Наибольшее распространение имеют одноцилиндровые атмосферные двигатели. К экзотике можно отнести роторные^[5], оппозитные, рядные многоцилиндровые^[6], звездообразные^[7], инжекторные и двигатели с турбонаддувом. Иногда встречаются многомоторные модели.

Бортовое питание обеспечивается независимым от двигателя источником энергии.

• Преимущества:
  • После заправки топливом модель снова может подниматься в воздух.
  • Дымовой выхлоп и характерный шум работы ДВС, роднящих модель с полноценным прототипом.
  • По мере выработки топлива модель становится легче (как правило, на 10-25 %).
  • Тяговые характеристики не меняются в течение всего полёта.

• Недостатки:
  • Больше шума в отличие от электроверсий.
  • Двухтактные ДВС имеют характерный высокий звук работы, отличающийся от «больших» авиационных двигателей.
  • Необходимость регулярного обслуживания ДВС.
  • Трудности содержания модели в чистоте: следы топлива, смазки, выхлопа, характерный запах. Неприемлемо для хранения и обслуживания в жилом помещении. Кроме того, требует соответствующей обработки модели для исключения повреждения её конструкции компонентами топлива.
  • Требует до- и послеполётного обслуживания, специфических инструментов. Особенно с калильными двигателями.
  • Топливо сравнительно дорого. Для калильных двигателей используются смеси, основанные на метаноле и масле, касторовом либо синтетическом.
  • Модель, у которой «сел» аккумулятор теряет управление не выключая двигатель и не снижая его обороты. Заметить тенденцию к разрядке аккумулятора в воздухе не просто.
  • Зажигание бензинового двигателя создает ощутимые помехи для бортового приёмника.

Модели с реактивными двигателями

Модели с турбореактивными двигателями представлены, как правило, летательными аппаратами от 3-5 до десятков кг. Первые образцы модельных турбореактивных двигателей, изобретённых Куртом Шреклингом, появились в конце 1980-х, а серийное производство модельных ТРД началось в 1995-м году^[8].

• Преимущества:
  • Те же, что и у моделей с ДВС.
  • Большая энерговооруженность двигателя.
  • Высокая скорость (до 300 км/ч и выше).
  • Характерная для реактивных летательных аппаратов атмосфера и эстетика.

• Недостатки:
  • Больше шума в отличие от электроверсий.
  • Большие размеры моделей (от 1070 мм в размахе).
  • Трудности содержания модели в чистоте: следы топлива, смазки, характерный запах.
  • Требует до- и послеполётного обслуживания, специфических инструментов.
  • Требует сложной бортовой аппаратуры управления двигателем.
  • Турбореактивный двигатель значительно медленнее изменяет свои обороты и тягу по управляющей команде, чем ДВС и электродвигатели.
  • Очень высокая цена относительно других типов силовой установки.
  • Может потребоваться дополнительная механизация крыла и убирающееся шасси ввиду большой скорости полета модели.
  • Очень большой расход топлива двигателем (около 450мл/мин) из-за чего на модели этого типа ставят топливные баки большой ёмкости

Размеры

Распространена классификация радиоуправляемых авиамоделей по объёму двухтактного калильного двигателя выражаемой в сотых долях кубического дюйма. Модель при этом может быть оснащена 4-тактным или электродвигателем. Такая эквивалентная классификация используется лишь для удобства сравнения.

Несколько распространённых примеров:

• 15 класс (2,5 см³)
• 21 — 25 класс (3,5 — 4 см³).
• 30 — 35 класс (4,9 — 5,8 см³)
• 40 — 46 класс (6,5 — 7,5 см³). Как правило, самолёты с размахом крыла 1,4 — 1,8 м и весом 2-4 кг.
• 50 — 61 класс (8,5 — 10 см³). Как правило, самолёты с размахом крыла 1,5 — 2 м и весом 3-5 кг.
• 90 — 91 класс (≈15 см³). Как правило, самолёты с размахом крыла 1,8 — 2,3 м и весом 5-6 кг.
• 108 класс (≈18 см³).
• 120 класс (≈20 см³).
• 140 класс (≈23 см³).
• 160 класс (≈26 см³).
• 180 класс (≈30 см³).

Управление

В большинстве своём устройство моделей самолётов схоже с полноразмерными самолётами. Рынок, однако, предлагает широкое разнообразие упрощённых вариантов. Модели могут различаться по количеству каналов управления:

2-канальные. Управляется посредством изменения оборотов пропеллера/пропеллеров и рулём направления. Альтернативные варианты: управление разнотягом двух электромоторов или управление по крену и тангажу.

3-канальные. В отличие от большинства двухканальных моделей, здесь есть возможность управления газом, рулями высоты и направления^[1]. Альтернативные вариант применяется, как правило, в моделях с аэродинамической схемой «бесхвостка»: элевоны (по крену и тангажу) и газ.

4-канальные. Наиболее массовые модели. Управление осуществляется по каналам: газа, крена, тангажа и курса.

5 и более каналов. Дополнительные каналы задействуют, как правило, для управления закрылками или щитками. Иногда, для обеспечения стабильности полёта, добавляются отдельные каналы для управления электронным пьезо-гироскопом/ами по каналам крена, тангажа и направления.

Независимо от перечисленного РУ-самолёты могут иметь каналы управления дополнительными, не относящиеся непосредственно к управлению полётом, функциями: уборка/выпуск шасси, аэродинамические тормоза, колёсные тормоза, фары, огни, камеры, дымогенераторы и прочее. Эти каналы, как правило, дискретные.

Нередко встречается микшированное управление. Например, авиамодели оснащенные флаперонами, элевонами или V-образным оперением. Микшеры чаще электронные, реже механические. Электронные могут быть реализованы как посредством пульта управления, так и отдельными блоками внутри авиамодели. Некоторые аэродинамические схемы, по сути, не могут быть реализованы без применения микшеров. К примеру, «бесхвостка» и «летающее крыло» (элевоны).

Комплект поставки

• KIT — набор заготовок (готовые элементы силового набора) для самостоятельной постройки самолёта дополненные иногда материалом для обтяжки. Подобные наборы требуют достаточно много времени на сборку и опыта. К положительным моментам можно отнести широкие возможности по модернизации и переделке подобной модели под свои нужды.
• ARF — (англ. Almost Ready to Flight) В целом готовый к полёту. Как правило, это собранные элементы конструкции (стабилизатор, киль, крыло, фюзеляж), которые необходимо собрать в единое целое. Требуют от десятков минут до десятков часов на сборку. Изредка подобные комплекты оснащаются двигателем, однако все равно требуется приобретение сервомашинок, аппаратуры управления и т п. Основное преимущество подобного комплекта поставки — возможность гибкого подбора двигателя и электроники.
• RTF — (англ. Ready to fly) Готовый к полёту. Самодостаточные наборы, которые могут потребовать лишь топлива или элементов питания. Рассчитаны подобные комплекты на новичков, а электроника и двигатели в них, как правило, экономкласса.

Радиус действия

Как правило, управление РУ моделями происходит в таких пределах видимости управляющего, когда он гарантировано видит положение и направление движения модели. В основном, на это влияют размеры и окрас модели. Часто применяется специальная, яркая и контрастная окраска, упрощающая определение положения модели в пространстве и её заметность. Дальность действия аппаратуры управления, традиционно, сильно превышает это расстояние. В любительской среде иногда встречаются модели управляемые с помощью транслируемых моделью телеметрии и видеосигнала с бортовой камеры^[9]. Существуют методы управления с помощью бинокля. Специализированные и военные модели чаще управляются заданием маршрута по координатным точкам. Также в среде авиамоделистов-любителей все больше становятся популярными так называемые полеты на дальнее расстояние при помощи специальной видеоаппаратуры FPV. Управление моделью ведется непосредственно через модельную аппаратуру без визуального контакта. Слежение за моделью ведется при помощи установленных на ней видеопередатчика и небольшой камеры. Изображение транслируется либо на экран компьютера, или же на специальное устройство, подключенное к видеоприемнику.

См. также

Примечания

1. ↑ ^{1 2}  (англ.) Радиоуправляемый самолёт Citabria Minium весом в 22 грамма.
2. ↑  (нем.) Проект su27.de: создание копийной реактивной модели Су-27 масштаба 1:6,5 и весом около 46 кг.
3. ↑  (рус.) RQ-4 Global Hawk. Военный БПЛА.
4. ↑  (польск.) Пневматический модельный двигатель.
5. ↑  (англ.)Роторный двигатель 49PI TYPEII (21G).
6. ↑  (англ.) Рядный четырёхцилиндровый двигатель IL300 DIASTAR W/80P.
7. ↑  (англ.) Пятицилиндровая звезда FR5 300 SIRIUS.
8. ↑ Александр Грек. Реактивная микроавиация: Турбо-модели // Популярная механика. — 2008. — № 10.
9. ↑  (англ.) Примеры использования аппаратуры управления по видеоканалу и телеметрическим данным с модели.

De Havilland Tiger Moth

Тайгер Мот (англ. Tiger Moth) — биплан 1930-х, разработанный фирмой de Havilland. Служил основным тренировочным самолётом Королевских ВВС Великобритании до 1952 года.

Этой машиной пользовалось много других стран в военных и гражданских целях. Некоторое количество самолетов, принадлежащих частным владельцам, различным аэроклубам и организациям, в настоящее время находится в эксплуатации (тренировочные, показательные, развлекательные полеты и т. д.).

Hachette

Hachette (рус. Ашетт) — французское акционерное общество по изданию, распространению книг и периодической печати. Создано в 1919 году в Париже на базе книгоиздательской и торговой фирмы Луи Ашетта, основанной в 1826 году.

Издательский дом и общество имеют представительства по всему миру. «Hachette Filipacchi Médias» издаёт во Франции 47 журналов.

Выпускает в год свыше 50 млн и распространяет 80 млн книг, контролирует две крупные ежедневные газеты — «France Soir» и «Paris-Presse-L’Intransigeant» («Пари-пресс-Энтрансижан»). Владеет 49 % акций компании по распространению печати «Нувель мессажри де ла пресс паризьен». «Hachette» финансирует компанию «Монопресс», производящую музыкальные пластинки, а также компанию по производству телефильмов — Tele-A. Имеет филиалы в других странах Западной Европы и в ряде стран Африки.

Авиамоделизм

Авиамодели́зм — вид технического творчества, средством которого является:

Создание нелетающих масштабных моделей реальных летательных аппаратов (стендовый авиамоделизм).

Создание и пилотирование как свободнолетающих (планеры, таймерные), так и дистанционно управляемых (радиоуправляемые, кордовые модели: скоростные, пилотажные, гоночные, воздушного боя, копии) летательных аппаратов.Авиамодели представляют все виды летательных аппаратов.

Авиамоделизм был довольно хорошо развит в СССР: издавались журналы, финансировались кружки авиамоделизма. Наиболее популярен он был среди молодёжи школьного возраста, в то же время авиамоделизмом на профессиональном уровне занимались представители всех возрастов.

Сейчас кружки авиамоделизма имеются во многих городах России в Центрах детского творчества. В 2007 году свой 40-й юбилей отметил коллектив авиамодельного творчества при Дворце пионеров и школьников имени А. П. Гайдара (Москва). В Санкт-Петербурге подобное направление активно развивается на базе Центра детского (юношеского) технического творчества «Охта».

В настоящее время мировая индустрия авиамоделизма развита хорошо: фирмы, выпускающие системы радиоуправления, двигатели, модели, топливо, аксессуары, магазины, журналы и так далее, исчисляются сотнями. Мировой авиамодельный спорт управляется Международной федерацией аэронавтики (ФАИ).

Крылатая ракета

Крыла́тая раке́та — беспилотный летательный аппарат однократного запуска, траектория полёта которого определяется аэродинамической подъёмной силой крыла, тягой двигателя и силой тяжести.

Также существовали конструкции, управлявшиеся пилотами-смертниками.

Устаревшее название сконструированной по самолётной (классической) схеме крылатой ракеты — самолёт-снаряд (термин вышел из употребления, поскольку им же называли планирующие авиабомбы, что приводило к путанице). Нередко термин «крылатая ракета» ошибочно считают эквивалентом более узкого англоязычного термина cruise missile, однако последний относится только к управляемым ракетам, у которых большая часть полёта к цели проходит с постоянной скоростью.

МиГ-19

МиГ-19 (изделие СМ-9, по кодификации НАТО: Farmer — «Фермер») — советский одноместный реактивный истребитель второго поколения, разработанный ОКБ Микояна и Гуревича в начале 1950-х годов.

Первый советский серийный сверхзвуковой истребитель, широко применялся в системе ПВО СССР и поставлялся за рубеж.

Ровесник американского истребителя F-100 Super Sabre, хотя во Вьетнаме противостоял и более поздним F-4 Phantom II.

МиГ-21

МиГ-21 (по кодификации НАТО: Fishbed) — советский лёгкий сверхзвуковой фронтовой истребитель третьего поколения, разработанный ОКБ Микояна и Гуревича в середине 1950 годов. Первый «МиГ» с треугольным крылом.

Самый распространённый сверхзвуковой самолёт в истории, также самый массовый истребитель 3-го поколения. В процессе серийного производства неоднократно модернизировался и модифицировался в направлении повышения лётно-технических характеристик и развития функциональных возможностей (учебно-тренировочный, перехватчик, разведчик). Применялся во множестве вооружённых конфликтов.

Профессор Фринк

Профессор Джонатан Нерделбаум Ай. Кью. Фринк-младший (англ. Professor Jonathon Nerdelbaum I. Q. Frink, Jr) — персонаж мультсериала «Симпсоны». Он назван в честь Джона Фринка — сценариста и продюсера сериала.

РУМ-2МБ

РУМ-2МБ — малогабаритный радиоуправляемый самолёт-мишень болгарского производства.

Радиоуправляемая автомодель

Радиоуправляемая автомодель — это модель автомобиля с радиоуправлением. Модели делятся по типу двигателя на две группы: с приводом от электродвигателя, и с приводом от двигателя внутреннего сгорания, и по типу применения: хобби или спорт.

Радиоуправляемая модель

Радиоуправляемая модель — модель той ли иной с техники с радиоуправлением.

Радиоуправляемая автомодель

Радиоуправляемый самолёт

Радиоуправляемый вертолёт

Радиоуправляемая модель судна

Радиоуправляемый вертолёт

Радиоуправляемый вертолёт — это масштабная модель вертолёта, которая управляется с помощью радио- или инфракрасной связи. Как правило, управление такими моделями происходит с небольшого расстояния (до 100 м), то есть в таких пределах видимости управляющего, когда он гарантировано видит положение и направление движения модели. В любительской среде иногда встречаются модели, управляемые с помощью транслируемых моделью телеметрии и видеосигнала с бортовой камеры. Специализированные и военные модели чаще управляются заданием маршрута по координатным точкам. Фактически является микроклассом БПЛА. Реже, чем масштабные, встречаются полноразмерные модели серийных вертолётов, подлежащих утилизации и переделанных для использования в качестве подскакивающей воздушной мишени (практикуется в США с 1960-х гг. при испытаниях новых зенитных ракет для выяснения эффективности их применения по внезапно появляющимся целям и времени на приведение в боевую готовность).

Ходячие мертвецы (сезон 8)

Восьмой сезон американского зомби-апокалиптического телесериала «Ходячие мертвецы», основанного на одноименной серии комиксов под авторством Роберта Киркмана. Премьера восьмого сезона состоялась 22 октября 2017 года на канале AMC, и он состоит из 16 эпизодов. Сериал разработан на основе одноимённой серии комиксов Роберта Киркмана, Тони Мура и Чарли Адларда. Исполнительными продюсерами выступили Киркман, Дэвид Алперт, Скотт М. Гимпл, Грег Никотеро, Том Луз и Гейл Энн Хёрд, а Гимпл также выступил шоураннером. Этот сезон адаптирует сюжетную арку «All Out War» из комиксов, где выжившие из Александрии, Хиллтопа и Королевства идут на войну против Нигана и Спасителей

На других языках

This page is based on a Wikipedia article written by authors (here).
Text is available under the CC BY-SA 3.0 license; additional terms may apply.
Images, videos and audio are available under their respective licenses.

howlingpixel.com

Радиоуправляемый самолёт — Википедия

Пилотажная радиоуправляемая модель самолёта

Радиоуправля́емый самолёт (РУ-самолёт, RC-самолёт) это модель самолёта, которая управляется с помощью радио или инфракрасной связи. Вес радиоуправляемых моделей начинается с десятков граммов^[1] и может достигать десятков^[2], а в военной отрасли даже сотен килограммов^[3].

Классификация

Тип

Модель-копия транспортного самолёта C-130J «Иркут-200». Российский БПЛА дистанционного зондирования местности и доставки грузов до 50 кг

В основном радиоуправляемые модели делятся на следующие типы:

• Тренировочные (или «тренеры») — простые, как правило, недорогие модели-высокопланы, выполненные по нормальной аэродинамической схеме с V-образным крылом. Реже встречаются тренеры-низкопланы, которые рассчитаны на продолжение обучения. Просты в управлении, умерены в маневренности и скорости. Конструкция модели прощает большинство ошибок начинающего «пилота». Для этих целей часто планер самолёта выполнен не в виде обтянутого силового набора, а из вспененного пластика. Редко тренировочные самолёты своим видом напоминают реально существующий прототип из настоящей авиации. Облик модели принесён в жертву простоте управления и живучести всей конструкции в целом. Встречаются «тренеры» с тянущими и толкающими винтами приводимыми в действие ДВС или электродвигателями.

• Пилотажные — модели рассчитанные на выполнение сложного и высшего пилотажа. Подходят опытным «пилотам». В массе своей это низкопланы, среднепланы и бипланы. Оснащаются ДВС, электродвигателями или реактивными двигателями. Пилотажные модели бывают как напоминающие реально-существующий прототип, так и нет. Часто маневренность и тяговооружённость самолёта ставится во главу угла, и модель лишь напоминает самолёт как таковой. Часто кроме классической аэродинамической схемы применяется схема летающее крыло.

• Фан-флайеры — модели рассчитанные на выполнение сложного, высшего пилотажа и, так называемого, 3D-пилотажа. Такие модели оснащены очень крупными управляющими поверхностями, отклоняющимися на большой градус и мощными и быстрыми исполнительными механизмами. Как правило тяговооружённость фан-флаеров сильно выше единицы. Большинство таких моделей построены по нормальной аэродинамической схеме, но не претендуют на копийность.

• Копии и полукопии — масштабные модели своим внешним видом, типом силовой установки и летными характеристиками максимально приближенные к реально существующим или существовавшим самолётам. Как правило, такие самолёты имеют убираемые шасси и механизацию крыла. Реже встречаются копии выполненные столь подробно, что имеют управление аэродинамическими и колёсными тормозами, открывающимся фонарём кабины, тормозным парашютом, бортовыми огнями и т. п. Оснащаются ДВС, электродвигателями или реактивными двигателями.

• Военного и специального назначения. Встречаются модели для самого разного ряда задач: аэрофотосъемка, трансляция и ретрансляция сигнала, ударные задачи, проведения экологических экспериментов, доставка медикаментов, продуктов и почты при оказании экстренной помощи в процессе ликвидации аварий и катастроф в труднодоступных и опасных для человека местах, а также для военной, инженерной, радиационной, химической и биологической разведки. Множество подобных летательных аппаратов управляются не по радио, а перемещаются по заранее заложенному в модель маршруту. В последний могут вноситься поправки по радиоканалу.

также см.

Силовая установка

Как правило, РУ самолёты оснащаются электро- или двигателями внутреннего сгорания. Реже встречаются модели оснащённые реактивными двигателями.

Модели с электродвигателями

До широкого распространения литий-полимерных аккумуляторов это был достаточно дорогой и ограниченный вариант силовой установки. С появлением же последних, тяговые аккумуляторы моделей стали сравнительно лёгкими и мощными (большая токоотдача). Как правило, питание всей системы происходит от тягового аккумулятора емкостью приблизительно от 70 до 7000 мА·ч и напряжением 3,7-37 Вольт. Наряду с LiPo аккумуляторами все ещё используются Ni-MH и NiCd, а в последнее время на рынке начали появляться LiFePO₄ (см. статью Аккумуляторы для радиоуправляемых моделей).

Электронный регулятор хода (ESC) зачастую оснащен преобразователем (BEC) напряжения тягового аккумулятора к бортовому (4,8 либо 6 Вольт). Это требуется для питания сервомеханизмов, приёмника, гироскопа и прочей бортовой аппаратуры.

Двигатель в большинстве современных РУ самолётах бесколлекторный трёхфазный бездатчиковый. Обороты большинства подобных двигателей лежит в пределах 150-7000 KV(обороты на вольт), мощность — от 10 Вт до 15кВт. Вес от единиц граммов до трёх килограммов. Основное распространение получили двигатели с ротором вращающимся вокруг статора (так называемые outrunner  (англ.)). Реже встречаются с ротором вращающимся внутри статора (так называемые inrunner  (англ.)). Подобные двигатели в отличие от ДВС применяются как с пропеллерами так и с импеллерами. Коллекторные двигатели все ещё применяются, хотя быстро вытесняются бесколлекторными.

Модели с электродвигателями представлены, как правило, летательными аппаратами от 7-8 граммов до 10 кг. Электрическая силовая установка используется на моделях разных классов.

• Преимущества:
  • Модель всегда чистая: не имеет следов топлива, смазки, выхлопа, характерного запаха, — что удобно для хранения и обслуживания в жилом помещении.
  • Двигатель не может заглохнуть.
  • Двигатель можно полностью выключать и включать неограниченное количество раз в течение полета (крайне полезное свойство для мотопланеров), остановленный пропеллер создает заметно меньшее воздушное сопротивление, чем постоянно вращающийся на небольших оборотах.
  • Гораздо проще в обслуживании и предполетной подготовке. Не требует кропотливой настройки, специфических инструментов. Последнее сводится к зарядке или замене аккумуляторной батареи.
  • Работа электродвигателя практически не зависит от внешних условий (температура воздуха, влажность, атмосферное давление).
  • Звук работы двигателя обычно значительно тише.
  • Возможность запуска модели в жилых помещениях.
  • Возможность постройки модели как больших так и очень мелких масштабов.
  • Модель не меняет массы и центровки в течение полёта, либо модель проще проектировать, поскольку не нужно учитывать изменение массы топлива.
  • Аккумулятор не разряжается внезапно в отличие от выработки жидкого топлива. Сперва уменьшается тяга, что служит сигналом о скором истощении силового аккумулятора. По той же причине модель всегда будет оставаться управляемой (двигатель требует значительно больше энергии чем сервомеханизмы).
  • Значительный моторесурс, относительная дешевизна электродвигателей и запасных частей.
  • Удобство центровки модели с помощью тяжёлого силового аккумулятора.
  • Легче подобрать геометрически подходящий двигатель для копийных моделей.

• Недостатки:
  • LiPo аккумуляторы требуют аккуратного к себе отношения, поскольку пожароопасны.
  • Тяга двигателя заметно изменяется во время полета, поскольку аккумулятор разряжается, и его напряжение падает.
  • Определенная сложность выбора связки аккумулятор — двигатель — регулятор хода, вызванная зависимостью параметров каждого из этих устройств от параметров другого устройства, а вместе — сильно влияют на массу модели и её летные характеристики.
  • Отсутствие выхлопа и характерного шума работы ДВС, роднящих модель с полноценным прототипом, и создающих определенную «атмосферу».
  • Довольно медленная зарядка аккумуляторных батарей, жесткие требования к процессу заряда некоторых типов аккумуляторов, как следствие, необходимость использовать сложные зарядные устройства.
  • Аккумуляторы обычно имеют большую массу (от 15 до 60 % от массы модели), и требуют правильного расположения в отсеках модели для избежания повреждения бортовой аппаратуры тяжелым аккумулятором при ударе о землю.

Модели с ДВС

Модели с ДВС представлены, как правило, летательными аппаратами от 700—1000 граммов до десятков кг. Применяются двухтактные или четырёхтактные двигатели. Основное распространение имеют калильные двигатели, значительно реже встречаются компрессионные, пневматические^[4] или бензиновые двигатели. Наибольшее распространение имеют одноцилиндровые атмосферные двигатели. К экзотике можно отнести роторные^[5], оппозитные, рядные многоцилиндровые^[6], звездообразные^[7], инжекторные и двигатели с турбонаддувом. Иногда встречаются многомоторные модели.

Бортовое питание обеспечивается независимым от двигателя источником энергии.

• Преимущества:
  • После заправки топливом модель снова может подниматься в воздух.
  • Дымовой выхлоп и характерный шум работы ДВС, роднящих модель с полноценным прототипом.
  • По мере выработки топлива модель становится легче (как правило, на 10-25 %).
  • Тяговые характеристики не меняются в течение всего полёта.

• Недостатки:
  • Больше шума в отличие от электроверсий.
  • Двухтактные ДВС имеют характерный высокий звук работы, отличающийся от «больших» авиационных двигателей.
  • Необходимость регулярного обслуживания ДВС.
  • Трудности содержания модели в чистоте: следы топлива, смазки, выхлопа, характерный запах. Неприемлемо для хранения и обслуживания в жилом помещении. Кроме того, требует соответствующей обработки модели для исключения повреждения её конструкции компонентами топлива.
  • Требует до- и послеполётного обслуживания, специфических инструментов. Особенно с калильными двигателями.
  • Топливо сравнительно дорого. Для калильных двигателей используются смеси, основанные на метаноле и масле, касторовом либо синтетическом.
  • Модель, у которой «сел» аккумулятор теряет управление не выключая двигатель и не снижая его обороты. Заметить тенденцию к разрядке аккумулятора в воздухе не просто.
  • Зажигание бензинового двигателя создает ощутимые помехи для бортового приёмника.

Модели с реактивными двигателями

Модель с турбореактивным двигателем

Модели с турбореактивными двигателями представлены, как правило, летательными аппаратами от 3-5 до десятков кг. Первые образцы модельных турбореактивных двигателей, изобретённых Куртом Шреклингом, появились в конце 1980-х, а серийное производство модельных ТРД началось в 1995-м году^[8].

• Преимущества:
  • Те же, что и у моделей с ДВС.
  • Большая энерговооруженность двигателя.
  • Высокая скорость (до 300 км/ч и выше).
  • Характерная для реактивных летательных аппаратов атмосфера и эстетика.

• Недостатки:
  • Больше шума в отличие от электроверсий.
  • Большие размеры моделей (от 1070 мм в размахе).
  • Трудности содержания модели в чистоте: следы топлива, смазки, характерный запах.
  • Требует до- и послеполётного обслуживания, специфических инструментов.
  • Требует сложной бортовой аппаратуры управления двигателем.
  • Турбореактивный двигатель значительно медленнее изменяет свои обороты и тягу по управляющей команде, чем ДВС и электродвигатели.
  • Очень высокая цена относительно других типов силовой установки.
  • Может потребоваться дополнительная механизация крыла и убирающееся шасси ввиду большой скорости полета модели.
  • Очень большой расход топлива двигателем (около 450мл/мин) из-за чего на модели этого типа ставят топливные баки большой ёмкости

Размеры

Распространена классификация радиоуправляемых авиамоделей по объёму двухтактного калильного двигателя выражаемой в сотых долях кубического дюйма. Модель при этом может быть оснащена 4-тактным или электродвигателем. Такая эквивалентная классификация используется лишь для удобства сравнения.

Несколько распространённых примеров:

• 15 класс (2,5 см³)
• 21 — 25 класс (3,5 — 4 см³).
• 30 — 35 класс (4,9 — 5,8 см³)
• 40 — 46 класс (6,5 — 7,5 см³). Как правило, самолёты с размахом крыла 1,4 — 1,8 м и весом 2-4 кг.
• 50 — 61 класс (8,5 — 10 см³). Как правило, самолёты с размахом крыла 1,5 — 2 м и весом 3-5 кг.
• 90 — 91 класс (≈15 см³). Как правило, самолёты с размахом крыла 1,8 — 2,3 м и весом 5-6 кг.
• 108 класс (≈18 см³).
• 120 класс (≈20 см³).
• 140 класс (≈23 см³).
• 160 класс (≈26 см³).
• 180 класс (≈30 см³).

Управление

4-канальный аналоговый пульт управления. 6-канальный компьютеризированный пульт управления.

В большинстве своём устройство моделей самолётов схоже с полноразмерными самолётами. Рынок, однако, предлагает широкое разнообразие упрощённых вариантов. Модели могут различаться по количеству каналов управления:

2-канальные. Управляется посредством изменения оборотов пропеллера/пропеллеров и рулём направления. Альтернативные варианты: управление разнотягом двух электромоторов или управление по крену и тангажу.

3-канальные. В отличие от большинства двухканальных моделей, здесь есть возможность управления газом, рулями высоты и направления^[1]. Альтернативные вариант применяется, как правило, в моделях с аэродинамической схемой «бесхвостка»: элевоны (по крену и тангажу) и газ.

4-канальные. Наиболее массовые модели. Управление осуществляется по каналам: газа, крена, тангажа и курса.

5 и более каналов. Дополнительные каналы задействуют, как правило, для управления закрылками или щитками. Иногда, для обеспечения стабильности полёта, добавляются отдельные каналы для управления электронным пьезо-гироскопом/ами по каналам крена, тангажа и направления.

Независимо от перечисленного РУ-самолёты могут иметь каналы управления дополнительными, не относящиеся непосредственно к управлению полётом, функциями: уборка/выпуск шасси, аэродинамические тормоза, колёсные тормоза, фары, огни, камеры, дымогенераторы и прочее. Эти каналы, как правило, дискретные.

Нередко встречается микшированное управление. Например, авиамодели оснащенные флаперонами, элевонами или V-образным оперением. Микшеры чаще электронные, реже механические. Электронные могут быть реализованы как посредством пульта управления, так и отдельными блоками внутри авиамодели. Некоторые аэродинамические схемы, по сути, не могут быть реализованы без применения микшеров. К примеру, «бесхвостка» и «летающее крыло» (элевоны).

Видео по теме

Комплект поставки

• KIT — набор заготовок (готовые элементы силового набора) для самостоятельной постройки самолёта дополненные иногда материалом для обтяжки. Подобные наборы требуют достаточно много времени на сборку и опыта. К положительным моментам можно отнести широкие возможности по модернизации и переделке подобной модели под свои нужды.
• ARF — (англ. Almost Ready to Flight) В целом готовый к полёту. Как правило, это собранные элементы конструкции (стабилизатор, киль, крыло, фюзеляж), которые необходимо собрать в единое целое. Требуют от десятков минут до десятков часов на сборку. Изредка подобные комплекты оснащаются двигателем, однако все равно требуется приобретение сервомашинок, аппаратуры управления и т п. Основное преимущество подобного комплекта поставки — возможность гибкого подбора двигателя и электроники.
• RTF — (англ. Ready to fly) Готовый к полёту. Самодостаточные наборы, которые могут потребовать лишь топлива или элементов питания. Рассчитаны подобные комплекты на новичков, а электроника и двигатели в них, как правило, экономкласса.

Радиус действия

Как правило, управление РУ моделями происходит в таких пределах видимости управляющего, когда он гарантировано видит положение и направление движения модели. В основном, на это влияют размеры и окрас модели. Часто применяется специальная, яркая и контрастная окраска, упрощающая определение положения модели в пространстве и её заметность. Дальность действия аппаратуры управления, традиционно, сильно превышает это расстояние. В любительской среде иногда встречаются модели управляемые с помощью транслируемых моделью телеметрии и видеосигнала с бортовой камеры^[9]. Существуют методы управления с помощью бинокля. Специализированные и военные модели чаще управляются заданием маршрута по координатным точкам. Также в среде авиамоделистов-любителей все больше становятся популярными так называемые полеты на дальнее расстояние при помощи специальной видеоаппаратуры FPV. Управление моделью ведется непосредственно через модельную аппаратуру без визуального контакта. Слежение за моделью ведется при помощи установленных на ней видеопередатчика и небольшой камеры. Изображение транслируется либо на экран компьютера, или же на специальное устройство, подключенное к видеоприемнику.

См. также

Примечания

wiki2.red

Радиоуправляемый самолёт — Википедия

Пилотажная радиоуправляемая модель самолёта

Радиоуправля́емый самолёт (РУ-самолёт, RC-самолёт) это модель самолёта, которая управляется с помощью радио или инфракрасной связи. Вес радиоуправляемых моделей начинается с десятков граммов^[1] и может достигать десятков^[2], а в военной отрасли даже сотен килограммов^[3].

Классификация

Тип

Модель-копия транспортного самолёта C-130J «Иркут-200». Российский БПЛА дистанционного зондирования местности и доставки грузов до 50 кг

В основном радиоуправляемые модели делятся на следующие типы:

• Тренировочные (или «тренеры») — простые, как правило, недорогие модели-высокопланы, выполненные по нормальной аэродинамической схеме с V-образным крылом. Реже встречаются тренеры-низкопланы, которые рассчитаны на продолжение обучения. Просты в управлении, умерены в маневренности и скорости. Конструкция модели прощает большинство ошибок начинающего «пилота». Для этих целей часто планер самолёта выполнен не в виде обтянутого силового набора, а из вспененного пластика. Редко тренировочные самолёты своим видом напоминают реально существующий прототип из настоящей авиации. Облик модели принесён в жертву простоте управления и живучести всей конструкции в целом. Встречаются «тренеры» с тянущими и толкающими винтами приводимыми в действие ДВС или электродвигателями.

• Пилотажные — модели рассчитанные на выполнение сложного и высшего пилотажа. Подходят опытным «пилотам». В массе своей это низкопланы, среднепланы и бипланы. Оснащаются ДВС, электродвигателями или реактивными двигателями. Пилотажные модели бывают как напоминающие реально-существующий прототип, так и нет. Часто маневренность и тяговооружённость самолёта ставится во главу угла, и модель лишь напоминает самолёт как таковой. Часто кроме классической аэродинамической схемы применяется схема летающее крыло.

• Фан-флайеры — модели рассчитанные на выполнение сложного, высшего пилотажа и, так называемого, 3D-пилотажа. Такие модели оснащены очень крупными управляющими поверхностями, отклоняющимися на большой градус и мощными и быстрыми исполнительными механизмами. Как правило тяговооружённость фан-флаеров сильно выше единицы. Большинство таких моделей построены по нормальной аэродинамической схеме, но не претендуют на копийность.

• Копии и полукопии — масштабные модели своим внешним видом, типом силовой установки и летными характеристиками максимально приближенные к реально существующим или существовавшим самолётам. Как правило, такие самолёты имеют убираемые шасси и механизацию крыла. Реже встречаются копии выполненные столь подробно, что имеют управление аэродинамическими и колёсными тормозами, открывающимся фонарём кабины, тормозным парашютом, бортовыми огнями и т. п. Оснащаются ДВС, электродвигателями или реактивными двигателями.

• Военного и специального назначения. Встречаются модели для самого разного ряда задач: аэрофотосъемка, трансляция и ретрансляция сигнала, ударные задачи, проведения экологических экспериментов, доставка медикаментов, продуктов и почты при оказании экстренной помощи в процессе ликвидации аварий и катастроф в труднодоступных и опасных для человека местах, а также для военной, инженерной, радиационной, химической и биологической разведки. Множество подобных летательных аппаратов управляются не по радио, а перемещаются по заранее заложенному в модель маршруту. В последний могут вноситься поправки по радиоканалу.

также см.

Силовая установка

Как правило, РУ самолёты оснащаются электро- или двигателями внутреннего сгорания. Реже встречаются модели оснащённые реактивными двигателями.

Модели с электродвигателями

До широкого распространения литий-полимерных аккумуляторов это был достаточно дорогой и ограниченный вариант силовой установки. С появлением же последних, тяговые аккумуляторы моделей стали сравнительно лёгкими и мощными (большая токоотдача). Как правило, питание всей системы происходит от тягового аккумулятора емкостью приблизительно от 70 до 7000 мА·ч и напряжением 3,7-37 Вольт. Наряду с LiPo аккумуляторами все ещё используются Ni-MH и NiCd, а в последнее время на рынке начали появляться LiFePO₄ (см. статью Аккумуляторы для радиоуправляемых моделей).

Электронный регулятор хода (ESC) зачастую оснащен преобразователем (BEC) напряжения тягового аккумулятора к бортовому (4,8 либо 6 Вольт). Это требуется для питания сервомеханизмов, приёмника, гироскопа и прочей бортовой аппаратуры.

Двигатель в большинстве современных РУ самолётах бесколлекторный трёхфазный бездатчиковый. Обороты большинства подобных двигателей лежит в пределах 150-7000 KV(обороты на вольт), мощность — от 10 Вт до 15кВт. Вес от единиц граммов до трёх килограммов. Основное распространение получили двигатели с ротором вращающимся вокруг статора (так называемые outrunner  (англ.)). Реже встречаются с ротором вращающимся внутри статора (так называемые inrunner  (англ.)). Подобные двигатели в отличие от ДВС применяются как с пропеллерами так и с импеллерами. Коллекторные двигатели все ещё применяются, хотя быстро вытесняются бесколлекторными.

Модели с электродвигателями представлены, как правило, летательными аппаратами от 7-8 граммов до 10 кг. Электрическая силовая установка используется на моделях разных классов.

• Преимущества:
  • Модель всегда чистая: не имеет следов топлива, смазки, выхлопа, характерного запаха, — что удобно для хранения и обслуживания в жилом помещении.
  • Двигатель не может заглохнуть.
  • Двигатель можно полностью выключать и включать неограниченное количество раз в течение полета (крайне полезное свойство для мотопланеров), остановленный пропеллер создает заметно меньшее воздушное сопротивление, чем постоянно вращающийся на небольших оборотах.
  • Гораздо проще в обслуживании и предполетной подготовке. Не требует кропотливой настройки, специфических инструментов. Последнее сводится к зарядке или замене аккумуляторной батареи.
  • Работа электродвигателя практически не зависит от внешних условий (температура воздуха, влажность, атмосферное давление).
  • Звук работы двигателя обычно значительно тише.
  • Возможность запуска модели в жилых помещениях.
  • Возможность постройки модели как больших так и очень мелких масштабов.
  • Модель не меняет массы и центровки в течение полёта, либо модель проще проектировать, поскольку не нужно учитывать изменение массы топлива.
  • Аккумулятор не разряжается внезапно в отличие от выработки жидкого топлива. Сперва уменьшается тяга, что служит сигналом о скором истощении силового аккумулятора. По той же причине модель всегда будет оставаться управляемой (двигатель требует значительно больше энергии чем сервомеханизмы).
  • Значительный моторесурс, относительная дешевизна электродвигателей и запасных частей.
  • Удобство центровки модели с помощью тяжёлого силового аккумулятора.
  • Легче подобрать геометрически подходящий двигатель для копийных моделей.

• Недостатки:
  • LiPo аккумуляторы требуют аккуратного к себе отношения, поскольку пожароопасны.
  • Тяга двигателя заметно изменяется во время полета, поскольку аккумулятор разряжается, и его напряжение падает.
  • Определенная сложность выбора связки аккумулятор — двигатель — регулятор хода, вызванная зависимостью параметров каждого из этих устройств от параметров другого устройства, а вместе — сильно влияют на массу модели и её летные характеристики.
  • Отсутствие выхлопа и характерного шума работы ДВС, роднящих модель с полноценным прототипом, и создающих определенную «атмосферу».
  • Довольно медленная зарядка аккумуляторных батарей, жесткие требования к процессу заряда некоторых типов аккумуляторов, как следствие, необходимость использовать сложные зарядные устройства.
  • Аккумуляторы обычно имеют большую массу (от 15 до 60 % от массы модели), и требуют правильного расположения в отсеках модели для избежания повреждения бортовой аппаратуры тяжелым аккумулятором при ударе о землю.

Модели с ДВС

Модели с ДВС представлены, как правило, летательными аппаратами от 700—1000 граммов до десятков кг. Применяются двухтактные или четырёхтактные двигатели. Основное распространение имеют калильные двигатели, значительно реже встречаются компрессионные, пневматические^[4] или бензиновые двигатели. Наибольшее распространение имеют одноцилиндровые атмосферные двигатели. К экзотике можно отнести роторные^[5], оппозитные, рядные многоцилиндровые^[6], звездообразные^[7], инжекторные и двигатели с турбонаддувом. Иногда встречаются многомоторные модели.

Бортовое питание обеспечивается независимым от двигателя источником энергии.

• Преимущества:
  • После заправки топливом модель снова может подниматься в воздух.
  • Дымовой выхлоп и характерный шум работы ДВС, роднящих модель с полноценным прототипом.
  • По мере выработки топлива модель становится легче (как правило, на 10-25 %).
  • Тяговые характеристики не меняются в течение всего полёта.

• Недостатки:
  • Больше шума в отличие от электроверсий.
  • Двухтактные ДВС имеют характерный высокий звук работы, отличающийся от «больших» авиационных двигателей.
  • Необходимость регулярного обслуживания ДВС.
  • Трудности содержания модели в чистоте: следы топлива, смазки, выхлопа, характерный запах. Неприемлемо для хранения и обслуживания в жилом помещении. Кроме того, требует соответствующей обработки модели для исключения повреждения её конструкции компонентами топлива.
  • Требует до- и послеполётного обслуживания, специфических инструментов. Особенно с калильными двигателями.
  • Топливо сравнительно дорого. Для калильных двигателей используются смеси, основанные на метаноле и масле, касторовом либо синтетическом.
  • Модель, у которой «сел» аккумулятор теряет управление не выключая двигатель и не снижая его обороты. Заметить тенденцию к разрядке аккумулятора в воздухе не просто.
  • Зажигание бензинового двигателя создает ощутимые помехи для бортового приёмника.

Модели с реактивными двигателями

Модель с турбореактивным двигателем

Модели с турбореактивными двигателями представлены, как правило, летательными аппаратами от 3-5 до десятков кг. Первые образцы модельных турбореактивных двигателей, изобретённых Куртом Шреклингом, появились в конце 1980-х, а серийное производство модельных ТРД началось в 1995-м году^[8].

• Преимущества:
  • Те же, что и у моделей с ДВС.
  • Большая энерговооруженность двигателя.
  • Высокая скорость (до 300 км/ч и выше).
  • Характерная для реактивных летательных аппаратов атмосфера и эстетика.

• Недостатки:
  • Больше шума в отличие от электроверсий.
  • Большие размеры моделей (от 1070 мм в размахе).
  • Трудности содержания модели в чистоте: следы топлива, смазки, характерный запах.
  • Требует до- и послеполётного обслуживания, специфических инструментов.
  • Требует сложной бортовой аппаратуры управления двигателем.
  • Турбореактивный двигатель значительно медленнее изменяет свои обороты и тягу по управляющей команде, чем ДВС и электродвигатели.
  • Очень высокая цена относительно других типов силовой установки.
  • Может потребоваться дополнительная механизация крыла и убирающееся шасси ввиду большой скорости полета модели.
  • Очень большой расход топлива двигателем (около 450мл/мин) из-за чего на модели этого типа ставят топливные баки большой ёмкости

Размеры

Распространена классификация радиоуправляемых авиамоделей по объёму двухтактного калильного двигателя выражаемой в сотых долях кубического дюйма. Модель при этом может быть оснащена 4-тактным или электродвигателем. Такая эквивалентная классификация используется лишь для удобства сравнения.

Несколько распространённых примеров:

• 15 класс (2,5 см³)
• 21 — 25 класс (3,5 — 4 см³).
• 30 — 35 класс (4,9 — 5,8 см³)
• 40 — 46 класс (6,5 — 7,5 см³). Как правило, самолёты с размахом крыла 1,4 — 1,8 м и весом 2-4 кг.
• 50 — 61 класс (8,5 — 10 см³). Как правило, самолёты с размахом крыла 1,5 — 2 м и весом 3-5 кг.
• 90 — 91 класс (≈15 см³). Как правило, самолёты с размахом крыла 1,8 — 2,3 м и весом 5-6 кг.
• 108 класс (≈18 см³).
• 120 класс (≈20 см³).
• 140 класс (≈23 см³).
• 160 класс (≈26 см³).
• 180 класс (≈30 см³).

Управление

4-канальный аналоговый пульт управления. 6-канальный компьютеризированный пульт управления.

В большинстве своём устройство моделей самолётов схоже с полноразмерными самолётами. Рынок, однако, предлагает широкое разнообразие упрощённых вариантов. Модели могут различаться по количеству каналов управления:

2-канальные. Управляется посредством изменения оборотов пропеллера/пропеллеров и рулём направления. Альтернативные варианты: управление разнотягом двух электромоторов или управление по крену и тангажу.

3-канальные. В отличие от большинства двухканальных моделей, здесь есть возможность управления газом, рулями высоты и направления^[1]. Альтернативные вариант применяется, как правило, в моделях с аэродинамической схемой «бесхвостка»: элевоны (по крену и тангажу) и газ.

4-канальные. Наиболее массовые модели. Управление осуществляется по каналам: газа, крена, тангажа и курса.

5 и более каналов. Дополнительные каналы задействуют, как правило, для управления закрылками или щитками. Иногда, для обеспечения стабильности полёта, добавляются отдельные каналы для управления электронным пьезо-гироскопом/ами по каналам крена, тангажа и направления.

Независимо от перечисленного РУ-самолёты могут иметь каналы управления дополнительными, не относящиеся непосредственно к управлению полётом, функциями: уборка/выпуск шасси, аэродинамические тормоза, колёсные тормоза, фары, огни, камеры, дымогенераторы и прочее. Эти каналы, как правило, дискретные.

Нередко встречается микшированное управление. Например, авиамодели оснащенные флаперонами, элевонами или V-образным оперением. Микшеры чаще электронные, реже механические. Электронные могут быть реализованы как посредством пульта управления, так и отдельными блоками внутри авиамодели. Некоторые аэродинамические схемы, по сути, не могут быть реализованы без применения микшеров. К примеру, «бесхвостка» и «летающее крыло» (элевоны).

Комплект поставки

• KIT — набор заготовок (готовые элементы силового набора) для самостоятельной постройки самолёта дополненные иногда материалом для обтяжки. Подобные наборы требуют достаточно много времени на сборку и опыта. К положительным моментам можно отнести широкие возможности по модернизации и переделке подобной модели под свои нужды.
• ARF — (англ. Almost Ready to Flight) В целом готовый к полёту. Как правило, это собранные элементы конструкции (стабилизатор, киль, крыло, фюзеляж), которые необходимо собрать в единое целое. Требуют от десятков минут до десятков часов на сборку. Изредка подобные комплекты оснащаются двигателем, однако все равно требуется приобретение сервомашинок, аппаратуры управления и т п. Основное преимущество подобного комплекта поставки — возможность гибкого подбора двигателя и электроники.
• RTF — (англ. Ready to fly) Готовый к полёту. Самодостаточные наборы, которые могут потребовать лишь топлива или элементов питания. Рассчитаны подобные комплекты на новичков, а электроника и двигатели в них, как правило, экономкласса.

Радиус действия

Как правило, управление РУ моделями происходит в таких пределах видимости управляющего, когда он гарантировано видит положение и направление движения модели. В основном, на это влияют размеры и окрас модели. Часто применяется специальная, яркая и контрастная окраска, упрощающая определение положения модели в пространстве и её заметность. Дальность действия аппаратуры управления, традиционно, сильно превышает это расстояние. В любительской среде иногда встречаются модели управляемые с помощью транслируемых моделью телеметрии и видеосигнала с бортовой камеры^[9]. Существуют методы управления с помощью бинокля. Специализированные и военные модели чаще управляются заданием маршрута по координатным точкам. Также в среде авиамоделистов-любителей все больше становятся популярными так называемые полеты на дальнее расстояние при помощи специальной видеоаппаратуры FPV. Управление моделью ведется непосредственно через модельную аппаратуру без визуального контакта. Слежение за моделью ведется при помощи установленных на ней видеопередатчика и небольшой камеры. Изображение транслируется либо на экран компьютера, или же на специальное устройство, подключенное к видеоприемнику.

См. также

Примечания

wikipedia.green
