как Париж модернизирует истребитель Dassault Rafale — РТ на русском

Минобороны Франции заключило контракт с компанией Dassault Aviation на модернизацию парка истребителей Rafale. Об этом сообщает издание Defense News. Стоимость сделки — $2,3 млрд. Предполагается, что обновлённый самолёт сможет участвовать в военных конфликтах, проходящих в условиях «повышенной информационной конкуренции». Эксперты отмечают, что программа Rafale оказалась слишком дорогой — это помешало создать устойчивый спрос на французскую машину. Кроме того, с точки зрения аналитиков, у Парижа мало шансов выпустить самолёт пятого поколения, поскольку европейский рынок намерены захватить США, которые экспортируют истребитель F-35.

Правительство Франции подписало с авиастроительной корпорацией Dassault Aviation контракт на разработку новой версии истребителя Dassault Rafale по стандарту F4. Об этом сообщает издание Defense News.

Часть работ планируется закончить в 2022 году, полностью проект будет завершён в 2024-м. Стоимость контракта составляет $2,3 млрд.

Согласно условиям сделки, с 2023 года в ВВС Франции поставят 28 самолётов, частично оборудованных согласно F4, ещё 30 полностью соответствующих новому стандарту машин ожидаются в 2027—2030 годах. Таким образом, Минобороны Франции рассчитывает обновить около 40% парка Dassault Rafale, который насчитывает 144 строевые машины в составе ВВС и Военно-морских сил страны.

Как утверждает министр обороны Франции Флоранс Парли, версия F4 будет приспособлена для ведения «сетецентрической войны», то есть боевых действий в условиях повышенной информационно-коммуникационной конкуренции.

В связи с этим модернизация Rafale предусматривает установку более совершенных элементов бортового радиоэлектронного оборудования (БРЭО) и возможность использования новых ракет класса «воздух — воздух» и «воздух — поверхность».

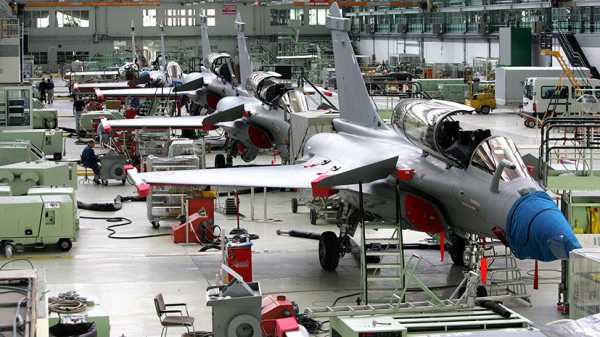

  • Истребители Dassault Rafale в сборочном цеху
  • © Regis Duvignau

В настоящее время Rafale в войсках Франции эксплуатируется в основном в модификации F3-4+. В октябре прошлого года Dassault Aviation получила сертификат Агентства по оборонным закупкам (DGA) на более совершенную версию самолёта — F3-R, переход на которую должен начаться в течение 2019 года.

Dassault Rafale F4 сможет нести ракету большой дальности Meteor, лазерно-лучевую систему наведения (ЛСН) производства компании Thales, а также комплекс поражения Safran AASM, который позволяет с точностью до нескольких метров применять корректируемые авиационные бомбы и ракеты класса «воздух — поверхность» с лазерной и инфракрасной головками самонаведения.

Не уложились в требования



Разработка Dassault Rafale началась в первой половине 1980-х годов. Минобороны Франции стремилось унифицировать разношёрстный парк оперативно-тактической авиации. Перед разработчиком была поставлена задача создать экономичный многофункциональный самолёт небольшой массы.

Первоначально Париж планировал реализовать проект в кооперации с Великобританией, Германией или Италией. Однако договориться не удалось — взгляды специалистов из разных стран разошлись по поводу взлётной массы будущего «евроистребителя».

Презентация прототипа Dassault Rafale состоялась в декабре 1985 года, а в 90-х стартовали его лётные испытания. Опытно-конструкторские работы по самолёту затянулись из-за сокращения военного бюджета Франции. Минобороны было вынуждено урезать финансирование проекта нового самолёта и направить ресурсы на модернизацию 55 Dassault Mirage 2000 до версии F1CT.

Также по теме

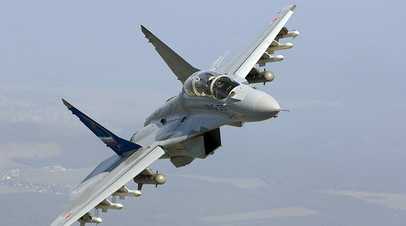

«Прекрасный боевой самолёт»: каким потенциалом обладает новейший российский истребитель МиГ-35

РСК «МиГ» направила заявку на участие в тендере ВВС Индии на приобретение 110 многоцелевых истребителей. Об этом сообщил глава…

В итоге серийное производство Dassault Rafale началось на рубеже 2000-х. Как утверждает разработчик, основными преимуществами истребителя являются эксплуатационная надёжность, высокая полезная нагрузка (до 9,5 т), ёмкие топливные баки, широкое использование цифровых технологий, компактный и лёгкий комплекс радиоэлектронной борьбы SPECTRA (250 кг).

Однако при разработке самолёта Dassault Aviation так и не смогла выполнить требования Минобороны по массе самолёта. В частности, ВМС Франции рассчитывали получить 8-тонный палубный истребитель. Однако первый прототип Rafale оказался на полтонны тяжелее, а масса серийного образца превысила 10 т.

Также конструкторы Dassault Rafale достаточно поздно начали работы по совершенствованию бортовой радиолокационной станции (БРЛС). В 2000-е годы на истребителях устанавливались станции с пассивной фазированной антенной решёткой (ФАР) с дальностью обнаружения целей до 100 км. Разработка новой БРЛС RBE2-AESA началась только в 2010 году и завершилась в 2016-м. За этот период французы увеличили показатель дальности обнаружения целей со 140 до 220 км.

Колоссальные инвестиции

Несмотря на срыв запланированных сроков ОКР по самолёту, эксперты отмечают, что Dassault Rafale смогла создать одну из лучших машин четвёртого поколения, обладающую к тому же значительным модернизационным потенциалом. По словам военного эксперта Юрия Кнутова, у французского истребителя хорошая динамика разгона, превосходная электроника и надёжный прицельный комплекс, но стоимость машины чрезмерно высока — даже с учётом всех этих достоинств.

«Главным недостатком Rafale я бы назвал его стоимость. Она перечёркивает едва ли не все преимущества истребителя и делает его неконкурентоспособным по соотношению цена — качество. Этот казус объясняется большими расходами на рабочую силу и высокими налогами в промышленном секторе Франции», — пояснил Кнутов.

  • Пара Dassault Rafale в небе над авиабазой Сен-Дизье
  • Reuters
  • © Charles Platiau

В 1980-е годы Минобороны Франции планировало вложить в разработку нового истребителя 155 млрд франков (около €24 млрд), но в итоге к концу 1990-х годов инвестиции в этот проект достигли 320 млрд франков (€50 млрд).

Слишком высокой оказалась и цена одной серийной машины. Так, в СМИ встречается информация, что в 2000-е годы за один Dassault Rafale Минобороны Франции платило от $85 млн до $124 млн — в зависимости от модификации.

С учётом колоссальных инвестиций в Dassault Rafale, французы надеялись окупить проект за счёт экспортных контрактов. Однако в 2000-е Dassault Aviation не смог договориться о поставках своего детища в Швейцарию, Ливию, ОАЭ и Бразилию. В декабре 2011 года Жерар Лонге, занимавший тогда пост министра обороны Франции, заявил, что серийное производство истребителей будет закрыто, если до 2018 года Dassault Aviation не получит заказ от иностранного государства.

В январе 2012 года Dassault Aviation выиграла стартовавший ещё в 2007 году конкурс Минобороны Индии на поставку 126 лёгких многофункциональных боевых самолётов (MMRCA). В последующие годы Dassault Aviation заключила несколько контрактов с Египтом и Катаром по продаже Rafale.

Также по теме

«Серьёзные рычаги влияния»: как работа Шанахана на посту временного главы Пентагона может сказаться на закупках F-35

Временно исполняющего обязанности министра обороны США Патрика Шанахана заподозрили в лоббировании интересов корпорации Boeing, в…

Каир согласился приобрести 24 самолёта за €5,2 млрд, Доха — 36 машин за €6,7 млрд. Таким образом каждый французский истребитель обошёлся Египту в €216 млн, а Катару — в €241 млн. По словам Кнутова, астрономическая сумма сделок объясняется тем, что французы всегда включают в контракты расходы на сервисное обслуживание.

Реализация сделки с Индией обернулась большими проблемами для обеих сторон. Согласно требованиям конкурса, Дели должен получить 126 самолётов за сумму в пределах $12 млрд. Кроме того, обязательным условием была сборка 108 машин в Индии на мощностях Hindustan Aeronautics Limited (HAL).

После победы в конкурсе Dassault Aviation между двумя контрагентами возникли серьёзные разногласия по вопросам стоимости и производственной кооперации. В итоге в 2016 году глава правительства Индии Нарендра Моди одобрил заключение с французами контракта на покупку 36 самолётов Rafale за $8,7 млрд. Детали сделки были засекречены.

Решение Моди подписать контракт с Dassault Aviation вызвало в Индии политический скандал. Оппозиция обратила внимание на очевидное несоблюдение условий конкурса, а также на завышенную стоимость французских истребителей.

«Похоронить проект»



Боевые возможности Rafale неоднократно критиковала западная пресса. В августе прошлого года американское издание The National Interest опубликовало материал, посвящённый российскому многофункциональному самолёту Су-35. В статье утверждалось, что этот истребитель не оставит Rafale ни единого шанса в потенциальном бою.

«Это оценка соответствует действительности. Последние версии российских самолётов четвёртого поколения оснащены двигателями с управляемым вектором тяги. Это даёт неоспоримое преимущество в ближнем бою, а поражать цели на дальних расстояниях помогают РЛС с активной фазированной антенной решёткой и новые ракеты, которых у французов нет», — пояснил Кнутов.

  • Концептуальный облик европейского самолёта пятого поколения
  • © Кадр: видео YouTube / AsianDefence

Между тем Dassault Aviation не ограничивается лишь модернизацией своего основного проекта. Французская корпорация совместно с другими европейскими компаниями планирует разработать самолёт пятого поколения по схеме летающее крыло. Презентация концептуального облика истребителя состоялась в мае прошлого года. Специалисты Dassault Aviation считают, что новая машина откроет путь к появлению беспилотного боевого самолёта.

Юрий Кнутов скептически оценивает перспективы реализации европейского проекта самолёта пятого поколения. По его мнению, Dassault Aviation неизбежно столкнётся с проблемами в сфере кооперации с европейскими предприятиями. Собеседник RT выразил уверенность, что США будут оказывать огромное давление на Францию и другие государства, продвигая на европейском рынке свой F-35 Lightning II.

«Американцы сделают всё возможное, чтобы похоронить проект европейцев. Ведь французский самолёт — очевидный конкурент F-35. А если Dassault Aviation будет самостоятельно создавать новую машину, то её стоимость будет совсем астрономической. Французам ничего не остаётся, как продолжать модернизацию Rafale и пытаться продать свой истребитель кому-нибудь ещё», — резюмировал Кнутов.

russian.rt.com

Rafale

Еще несколько десятилетий назад многие страны, в том числе и не располагающие развитой авиационной промышленностью (Аргентина, Египет, Польша, Швейцария и др.), вели работы по созданию собственных реактивных истребителей и истребителей-бомбардировщиков. Их побуждала к этому не столько военно-политическая обстановка, сколько соображения национального престижа, а также стремление развивать наиболее наукоемкую отрасль машиностроения военное самолетостроение, способное стать «локомотивом» для других областей промышленности. Однако усложнение и удорожание истребителей (что стало особенно заметно при переходе от второго к третьему поколению реактивных боевых самолетов) привели к сходу с дистанции большинства претендентов на членство в «истребительном клубе».

Сегодня к числу «полноценных» производителей истребителей, способных создавать боевые авиационные комплексы с опорой лишь на собственные силы, относятся только Россия, США и Франция. Последнее творение французской авиакосмической промышленности — многоцелевой истребитель Dassault Rafal — позволит создавшей его стране сохраниться в строю авиационных «сверхдержав», по меньшей мере, до середины 2010-х годов. Грациозный, своими очертаниями напоминающий устремленный в небо остроконечный готический храм, Rafal уже стал символом французского авиастроения, сменив в этой роли машины семейства Mirage.

К началу 1980-х годов ВВС Франции располагали вполне современным истребителем четвертого поколения Dassault Mirage-2000, имеющим значительный модернизационный потенциал. Однако быстрый прогресс в области боевой авиации, разворачивание в СССР и США работ по принципиально новым истребителям пятого поколения, которые предполагалось принять на вооружение уже в середине 1990-х годов, потребовали адекватной реакции и от французской авиационной промышленности, стремящейся сохранить за собой титул «законодательницы мод» в области военной авиации.

В мае 1993 года на авиасалоне в Париже была впервые представлена информация о проекте Dassault-Breguet АСХ (Avion de Combat Experimental — боевой экспериментальный самолет), разрабатывавшемся по заказу министерства обороны Франции.

«Идеологически» проект объединял лучшие свойства самолетов Mirage-2000 (высокая маневренность на «сверхзвуке») и F/A-18 (хорошие характеристики на дозвуковой скорости, большие предельно допустимые углы атаки). В основу концепции нового истребителя было положено достижение высокой маневренности как на сверхзвуковой, так и на дозвуковой скорости. Самолет был выполнен по аэродинамической схеме «бесхвостка» с близкорасположенным к треугольному крылу ПГО, однокилевым вертикальным оперением и фонарем кабины, обеспечивающим улучшенный обзор. Нерегулируемые воздухозаборники «полутоннельного» типа обеспечивали устойчивую работу двигателей на больших углах атаки. Самолет имел статически неустойчивую конфигурацию, что обусловило применение цифровой ЭДСУ. В конструкции планера предусматривалось широкое применение композиционных материалов. Новинкой являлось и использование речевой системы управления и информирования EVA (Equipement Vocal pour Aeronef), снижающей нагрузку на летчика в воздушном бою. В частности, при помощи системы EVA должны были выбираться режимы работы БРАС и кабинных дисплеев, оружие, частоты связи и т. п., а также запрашиваться информация об остатке топлива, расстоянии до аэродрома и др.). Для информирования летчика предполагалось использование синтезатора голоса.

Однако высокая стоимость НИОКР по созданию принципиально нового истребителя толкала французское правительство к поиску путей кооперации с другими европейскими странами. На этапе формирования облика самолета Франция вступила в качестве одного из партнеров в программу единого европейского («НАТОвского») истребителя EFA (ставшего впоследствии EF2000). Но в 1985 году, после выявившихся разногласий с другими участниками проекта — главным образом Великобританией, правительство Франции приняло смелое решение о выходе из программы EFA и создании собственного боевого самолета нового поколения, получившего название АСЕ (Avoin de Combat Europeen — Европейский боевой самолет). Попытка интернационализировать эту программу не удалась (единственный партнер — Бельгия — вскоре вышел из альянса), и в дальнейшем самолет из европейского превратился в чисто французский, получив имя Rafal («Шквал»).

Предполагалось, что Rafal поступит на вооружение в 1996 году. Первоначально планировалось построить экспериментальный (опытно-демонстрационный) самолет Rafal-A, а затем на его базе создать полноценный истребитель Rafal-В, отвечающий требованиям к тактическому боевому самолету ВВС ACT и палубному истребителю АСМ для ВМС.

4 июля 1986 года в летно-испытательном центре Истр совершил первый полет самолет Rafal-А (F-ZJRE), оснащенный двумя американскими двигателями General Electric F404, на котором были отработаны аэродинамические и конструкционные решения, которые предполагалось применить на серийной машине. После проведения 460 испытательных полетов один из двигателей Rafal-А был заменен на перспективный французский ТРДДФ SNECMA M88. Первый полет летно-демонстрационного самолета с новым двигателем состоялся 27 февраля 1990 года. Всего Rafal-А совершил 865 полетов, последний раз поднявшись в воздух 24 января 1994 года. 21 апреля 1988 года было принято решение о постройке опытного самолета Rafal в «боевой» конфигурации. Вариант этого самолета, предназначенный для ВВС, получил обозначение Rafal-С. 19 мая 1991 года Rafal-С (C01/F-ZWVR) впервые поднялся в воздух. 12 декабря состоялся и первый полет прототипа палубного истребителя Rafal-М F-ZWVM. На этой машине был выполнен большой объем аэродинамических испытаний. В июле-августе 1992 г. Rafal-М испытывался в США, в центре ВВС Патуксент Ривер, где отрабатывался взлет с корабельной катапульты и посадка с использованием аэрофинишера (подобное наземное стендовое оборудование в настоящее время имеется лишь в США и на Украине в г. Саки). 19 апреля палубный Rafal впервые совершил посадку на палубу авианосца «Фош», крейсирующего у американских берегов (на акватории полигона ВМС США Лэйкхерст, штат Нью-Джерси), а на следующий день первый взлет с палубы с использованием катапульты. В ноябре-декабре эта машина в третий раз «командируется» в США для продолжения испытаний в американском центре морской авиации. Четвертый «американский круиз» (октябрь-декабрь 1995 года) позволил отработать на Rafal-М взлет с катапульты при максимальной взлетной массе 22 300 кг. 8 июня 1995 года эта машина впервые запустила ракету класса «воздух-воздух» MICA по реальной воздушной цели. 8 ноября 1993 года начались испытания второго самолета Rafal-М (М02), оснащенного полным комплектом морского навигационного оборудования. На нем же отрабатывалась электромагнитная совместимость БРЭО, а также производились пуски ракет класса «воздух-воздух» малой дальности Magic-2 по «реальным маневрирующим целям. Прототип двухместного УБС Rafal-В B01/F-ZWVS совершил первый полет 30 апреля 1993 года. Он стал первым самолетом, оснащенным опытным образцом БРЛС RBE2 (первый полет с установленным на борту «макетным» радаром состоялся 7 июля 1993 года), а также оборонительной подсистемой РЭБ .»Спектра». В ноябре 1995 года эта машина выполнила беспосадочный перелет из французского летно-испытательного центра Истр в Дубаи протяженностью 5600 км и продолжительностью 6,5 часов с тремя дозаправками в воздухе (в том числе одной «в целях предосторожности»). БРЛС RBE2, заказ на разработку которой был выдан консорциумом Топсон/CSF и Dassault Электронике в ноябре 1989 году, впервые поднялась в воздух на летающей лаборатории Phalcon-20 в июле 1992 года. 23 декабря 1992 года правительством Франции было принято официальное решение о закупках серийных самолетов Rafal, а 31 декабря того же года и о закупках ТРДДФ М88-2 для них. Первоначально двухместные самолеты RafalВ рассматривались лишь как обычные УБС с двойным управлением (масса самолета превышала массу одноместного истребителя на 350 кг, а стоимость на 3- 5 % превосходила стоимость одноместного самолета), однако в дальнейшем было принято решение использовать двухместный вариант как полноценный боевой самолет с оператором в задней кабине. Флот Франции, имеющий на вооружении устаревшие истребители и истребители-бомбардировщики второго поколения Super Etendard и F-8 «Крусейдер», в наибольшей степени заинтересован в новом истребителе. Французский атомный многоцелевой авианосец «Шарль де Голль», который должен войти в строй в 1999 году, в период 2000-2002 гг. предполагается оснастить 12 палубными истребителями Rafal-М первой серийной партии. Эти самолеты (стандарт БРЭО Block F1) будут способны действовать лишь по воздушным целям. Их ударный потенциал ограничивается обычными свободнопадающими бомбами и контейнерами с неуправляемыми авиационными ракетами. Rafal-М Block F1 достигнут первоначальной боевой готовности в 2001 году (тогда флот уже будет иметь шесть серийных истребителей). В 2002 году они заменят 11 палубных истребителей-перехватчиков американского производства Воут F-8P «Круседер» из состава эскадрильи 12F, поступившие на вооружение французского флота еще в начале 1960-х годов. Истребители Rafal-М Block F1 будут оснащены ракетами класса «воздух-воздух» средней дальности MICA с активной радиолокационной системой самонаведения (максимальная дальность пуска до 80 км) и высокоманевренными ракетами ближнего воздушного боя Magic-2 с тепловой головкой самонаведения. В ходе дальнейшей доработки до стандарта Block F1.1, которую предполагается начать в 2002 году (практически сразу же после поступления на вооружение строевой эскадрильи), эти самолеты получат аппаратуру телекодовой связи Link 16, интегрирующую их в общенатовскую автоматизированную систему обмена информации (своеобразный «Интернет» с управляющими функциями) JTIDS, а также вариант ракеты MICA с ТГС, имеющий значительно более высокие характеристики, чем Magic-2. Это расширит возможности самолета при действиях по воздушным целям. В частности, станет возможной атака самолета противника в скрытном пассивном режиме, без использования БРЛС. В 2005-2012 гг. ВМС Франции пополнится 48 истребителями Rafal-М второй серийной партии (Block 2), способными действовать по наземным и надводным целям высокоточным оружием. Эти машины заменят 30 палубных истребителей-бомбардировщиков Dassault Super Etendard, имеющихся на вооружении двух эскадрилий. Полет первого самолета Rafal-М стандарта Block F2 должен состояться в 2004 году. Для поражения наземных целей самолет предполагается оснастить тактической крылатой ракетой Матра/ВАе Dynamics SCALP/EG с дальностью до 250 км, являющейся развитием КР Matra Apache, а также перспективным модульным высокоточным кассетным оружием AASM (Armament Air-Sol Modulaire). В 2007 году начнутся поставки и доработка ранее выпущенных истребителей до стандарта Block F3, позволяющего самолету Rafal-М нести ядерную крылатую ракету ASMP, а также перспективную сверхзвуковую противокорабельную ракету ASM (аналог российской Х-30), находящуюся в настоящее время в разработке. В дальнейшем, в начале 2010-х годов, все самолеты будут доведены до стандарта Block F4, полностью удовлетворяющего требованиям ВМС Франции. Три эскадрильи истребителей Rafal-М должны базироваться в Бретани, на севере Франции. Связанные аппаратурой Link 16 (JTIDS) с автоматизированной системой управления авианосца «Шарль де Голль» и общенатовской системой ПВО на европейском ТВД, они должны решать боевые задачи как с борта авианосца, так и летая с береговых аэродромов. На истребители этого типа предполагается возложить основные задачи ПВО флота, ведение борьбы за господство в воздухе, воздушное патрулирование, нанесение ядерных ударов, защиту своих войск от ударов авиации противника, а также задачи воздушной разведки. С самолетами Rafal-M должны взаимодействовать и палубные самолеты ДРЛО Е-2С Hawkeye (Group II). Контракт на закупку двух самолетов этого типа заключен с США в 1995 году. Поставки самолетов Rafal-С и Rafal-В ВВС Франции начнутся не ранее 2003 года, а первая эскадрилья ВВС будет полностью укомплектована этими истребителями (22 машины) лишь в 2005 году. Первоначальные, весьма оптимистические планы предусматривали закупку 250 самолетов Rafal (225 — в варианте С и 25 — в варианте В) для ВВС Франции и 86 Rafal-М для флота. Потенциальный объем истребителей этого типа на международном рынке оценивался в 500 единиц. Однако в 1996 году эти планы были подвергнуты ревизии, обусловленной новыми экономическими реалиями. ВВС уменьшили свои «аппетиты» до 234 самолетов (в том числе 139 в варианте Rafal-В), а ВМС до 60. Предполагается, что к 2015 году в составе «первой линии» французских ВВС будет насчитываться 140 истребителей Rafal. Поставки планируется завершить в 2019 г. Предполагается, что многоцелевые истребители семейства Rafal полностью заменят самолетам «Крусейдер» F-8P, Super Etendard, Mirage-F1СТ и Jaguar, а также, частично, Mirage-2000 раннего выпуска. Таким образом, к 2015 году в составе вооруженных сил Франции останется лишь два типа боевых самолетов (Rafal и Mirage-2000) по сравнению с шестью типами, имеющимися на вооружении сегодня. Существует мнение, что одной из косвенных причин задержки с закупками истребителей Rafal является наличие в составе французских ВВС относительно новых модернизированных самолетов четвертого поколения Mirage-2000-5 и Mirage-2000D. Как заявил один из видных деятелей французской «оборонки», «если исключить необходимость замены устаревших палубных самолетов «Крусейдер» и Super Etendard, они (т.е. вооруженные силы) особенно не торопятся приобретать новый истребитель». По мнению специалистов промышленности, замедление темпов реализации программы Rafal отрицательно повлияет на экспортный потенциал этого самолета (Rafal уже проиграл в 1998 году конкурс в Объединенных Арабских Эмиратах американскому истребителю Lockheed-Martin F-16С Block 60). Как считают французские авиационные специалисты из министерства обороны, «самолет Rafal обладает реальным превосходством над другими истребителями данного класса. Он способен нести боевую нагрузку до 8000 кг, что значительно больше, чем у самолета SAAB Gripen. Он более универсален, чем истребитель EF2000, имеет меньшую радиолокационную заметность и более совершенное радиоэлектронное оборудование, чем самолет F-16C Block 50/52. Возможности самолета F-16C Block 60 пока окончательно неизвестны, однако вряд ли они смогут сравниться с соответствующими возможностями полностью нового самолета, а истребитель F-22, если экспорт его будет разрешен, относится к другому классу самолетов и не является прямым конкурентом нового французского истребителя». Столь высокая оценка самолета Rafal вполне обоснована. Для этого следует более обстоятельно сравнить его с ближайшими конкурентами, находящимися в одной «весовой категории» с многоцелевыми истребителями наиболее массового «среднего» класса Eurofighter Typhoon EF2000, Boeing F/A-18E Super Hornet, МиГ-29М и МиГ-29К, созданными в 1990-х годах. Rafal и Eurofighter выполнены по схеме «бесхвостка», обеспечивающей, по сравнению с нормальной аэродинамической схемой (Super Hornet и МиГ-29М), некоторое преимущество в маневренности при ведении воздушного боя (в частности, более высокую скорость мгновенного разворота, позволяющую быстрее занять позицию для применения оружия). EF2000 имеет несколько меньшую, чем Rafal, удельную нагрузку на крыло (при взлетном весе в конфигурации самолетов завоевания господства в воздухе) и несколько большую тяговооруженность, что теоретически обеспечивает ему превосходство при ведении маневренного воздушного боя. Удельные характеристики самолета Rafal и МиГ-29М примерно равны. Однако французская машина значительно превосходит по тяговооруженности более тяжелый американский истребитель F/A-18E, в большей степени ориентированный на действия по наземным, нежели воздушным целям. По весовой отдаче (0,37) самолет Rafal значительно превосходит своих соперников EF2000, F/A-18 и МиГ-29М (0,31, 0,28 и 0,20). По скоростным и высотным характеристикам Rafal превосходит самолет F/A-18E, практически равен «Еврофайтеру» и уступает МиГу. Важным достоинством истребителя Rafal является большая боевая нагрузка, по величине которой он превосходит все истребители в своей «весовой категории», кроме Super Hornet. Rafal может нести до десяти ракет класса «воздух-воздух», тогда как «арсеналы» его соперников ограничены шестью — восемью УР. Общее число узлов внешней подвески у французской машины 14, у EF2000-13, у E/F-18E-11 и у МиГ-29М-9. В окончательном виде (Block F3) Rafal будет нести разнообразное как тактическое, так и «евростратегическое» высоточное ударное вооружение (КР с ядерной БЧ ASMP, тактические КР, ракеты класса «воздух-поверхность» малой дальности, ПКР, КАБ), по своей массе и номенклатуре примерно равное вооружению «Супер Хорнита», несколько превосходящее вооружение МиГ-29М и значительно превосходящее вооружение EF2000. Заслуженной гордостью французской промышленности является бортовая радиолокационная станция с фазированной антенной решеткой, относящаяся к более совершенному типу, чем радары других «средних» истребителей, имеющие антенны с электронным сканированием по углу места и механическим — азимуту. Наличие оптоэлектронной локационной системы обеспечивает «Рафалю» преимущества перед F/A-18Е, а также перед германской и испанской модификациями EF2000. Еще одним предметом гордости французов может служить кабинное приборное оборудование их истребителя. Rafal оснащен комплексом жидкокристаллических многофункциональных цветных индикаторов (в том числе крупноформатным восьмидюймовым дисплеем). Самолет EF2000 оборудован менее совершенными цветными индикаторами на ЭЛТ, подверженными прямой солнечной засветке, а в кабине F/A-18 установлены как индикатор ЖК (меньшего формата, чем у Rafal), так и дисплеи на ЭЛТ. Французская машина оборудована боковой малоходовой ручкой управления, облегчающей летчику пилотирование самолета при больших перегрузках (подобные РУС имеются в настоящее время лишь на самолетах F-16, F-22, F-2, «Цзин-Го» и Су-27М (Су-37). Rafal — единственный из сравниваемых истребителей, в компоновке которого учтены требования технологииStelth. Радиопоглощающие покрытия в той или иной степени применены на всех сравниваемых самолетах, отдельные конструкционные элементы технологии Stelth реализованы на Super Hornet, однако компоновка Rafal (плавное сопряжение крыла и фюзеляжа, полутоннельные воздухозаборники) в сочетании с «пилообразным» кроем некоторых листов обшивки и использованием РПМ могут сделать Rafal одним из наиболее — «скрытных» современных истребителей. К недостатку палубного самолета Rafal-М, которого лишены МиГ-29К и F/A-18E, следует отнести отсутствие системы складывания консолей крыла, уменьшающей габариты самолета на стоянке. В целом, следует признать, что истребитель Rafal является на сегодняшний день одним из самых «гармоничных» многоцелевых истребителей, в котором хорошо сочетаются возможности истребителя завоевания господства в воздухе и ударного самолета.

Конструкция

Самолет Rafal выполнен по аэродинамической схеме «бесхвостка» с треугольным среднерасположенным крылом и близкорасположенным цельноповоротным ПГО, плавно сопрягающимися с фюзеляжем. Вертикальное оперение однокилевое. Конструкция палубного истребителя Rafal-М имеет повышенную коррозионную защиту. Самолеты Rafal-М и Rafal С идентичны на 80% по конструкции планера и на 95% по бортовым системам. В конструкции планера широко применены углепластики, составляющие 25 % по массе и 20 % по площади планера. Использование КМ обеспечило снижение массы планера (по сравнению с традиционной конструкцией, выполненной из алюминиевых сплавов) на 1000 кг. Значительная часть элементов планера изготовлена из алюминиево-литиевых сплавов. Многолонжеронное кессонное крыло имеет развитые корневые наплывы и крепится к фюзеляжу в трех точках. Крыльевая механизация, занимающая фактически всю переднюю и заднюю кромки крыла, включает двухсекционные автоматические предкрылки и двухсекционные элевоны. Закрылки отсутствуют, а увеличение подъемной силы на взлетно-посадочных режимах обеспечивается согласованным отклонением предкрылков и ПГО. Большая часть конструкции крыла, включая и элевоны, изготовлена из углепластика. Отклоняемые носки выполнены из титанового сплава. Зализы корневой части крыла и законцовки крыла кевларовые. Фюзеляж — типа полумонокок. Он выполнен по правилу площадей и имеет овальное сечение. Конструкция фюзеляжа на 50 % выполнена из углепластика. В конструкции боковых панелей применены алюминиево-литиевые сплавы. Переднее горизонтальное оперение цельноповоротное, выполненное в основном из терпопластичных КМ. При посадке оно автоматически поворачивается на угол 20 град., играя роль воздушного тормоза. Киль имеет кессонную конструкцию с четырьмя нервюрами. Он крепится к фюзеляжу в двух точках. На концевой части киля установлен контейнер с аппаратурой предупреждения о радиолокационном и лазерном облучении, а также антенны системы радионавигации VOR. Фонарь самолета трехсекционный, с крышкой, откидывающейся вправо. Разработчик и производитель фонаря фирма Салли. В кабине летчика установлено катапультное кресло SEMMB (Мартин-Бейкер) Мк.16, обеспечивающее аварийное покидание при нулевой скорости и высоте. Спинка кресла наклонена на угол 29 град. Шасси самолета поставляется фирмой Мессьер-Доути. Основные опоры, убирающиеся в фюзеляж поворотом вперед, одноколесные (пневматики 810х275-15 мм с давлением 16,3 кгс/см2). Носовая опора, также убирающаяся в фюзеляж поворотом вперед, — двухколесная (пневматики 550х200-10 мм). Все три опоры снабжены углеродными тормозами Мессье-Бугатти, управляемые электродистанционной системой по командам компьютера Tompson-CSF. Передняя опора шасси самолета Rafal-М имеет режим «прыжкового старта» — вздыбливание на заключительном этапе разбега по палубе, позволяющее уменьшить скорость отрыва на 16 км/ч или увеличить взлетную массу на 900 кг. Угол поворота передней опоры на истребителе Rafal-М составляет + /-70 град., а при перекатывании самолета по палубе — 360 град. Шасси Rafal-М рассчитано на посадку с вертикальной скоростью 6.5 м/с, а самолетов Rafal-С и Rafal-В — 3.0 м/с. Rafal-М имеет тормозной гак с гидравлическим приводом. «Сухопутные» Rafal-С и Rafal-В имеют аварийные тормозные гаки, выпускающиеся под действием собственного веса. При создании самолета значительное внимание уделялось снижению его радиолокационной заметности. Этому способствует интегральная форма планера с плавным сопряжением крыла и фюзеляжа, тоннельные воздухозаборники, широкое применение радиопоглощающих покрытий. Ряд стыков панелей обшивки имеет пилообразные кромки (как на самолете F-117 и F-22). Фонарь кабины имеет золочение, препятствующее отражению радиолокационного излучения от ее внутренних поверхностей. По оценкам, минимальная ЭПР истребителя в курсовой плоскости снижена до 1,5 м2.

Силовая установка

Истребитель оснащен двумя ТРДДФ SNECMA М88-2 (2х7440 кгс). В дальнейшем предполагается установка более мощных двигателей М88-3 (2х8870 кгс). На летнодемонстрационном самолете Rafal-A устанавливались ТРДДФ General Electric F404-GE-400 (2х7800 кгс). Имеется ВСУ фирмы Microturbo TGA15. Система управления двигателем цифровая, без механического резервирования. Воздухозаборники самолета боковые нерегулируемые, полутоннельного типа. Их конфигурация обеспечивает сравнительно малую радиолокационную заметность. Емкость внутренних топливных баков 5325 л. На внутренних крыльевых и центральном подфюзеляжном узлах подвески могут устанавливаться три ПТБ фирмы Secan емкостью по 1250 или 2000 л. Заправка осуществляется централизованно, под давлением и занимает четыре минуты или семь минут с ПТБ. Все варианты истребителя могут комплектоваться съемной неубираемой Г-образной штангой дозаправки топливом в полете, расположенной перед кабиной летчика с правой стороны фюзеляжа.

Общесамолетные системы

Управление статически неустойчивым самолетом осуществляется посредством ЭДСУ с тремя цифровыми и одним резервным аналоговым каналом. Система контролирует работу всех поверхностей управления, а также тормозов шасси. Она интегрирована с цифровой системой управления двигателем, а также системой управления оружием. Предусмотрен режим автоматической защиты от выхода на недопустимо большие утлы атаки. Система может перестраиваться при отказе одного или нескольких датчиков или органов управления. Система кондиционирования воздуха в кабине производится консорциумом ABG-SEMCAT/Технофан, а система охлаждения БРЭО — фирмой Criotechnology. Двухканальная гидросистема с рабочим давлением 286 кгс/см2, обеспечивающая работу органов управления, крыльевой механизации, шасси и воздушных тормозов, имеет два основных и два вспомогательных гидронасоса. Электрическая система включает два генератора переменного тока мощностью по 30/40 кВ.А. Общая масса БРЭО, установленного на самолете Rafal, превышает 780 кг, Наиболее совершенными элементами оборудования истребителя, дающими ему преимущества перед соперниками, являются многофункциональная БРЛС Tompson-CSF/Dassault Электроник RBE2, оптоэлектронная система переднего обзора Томпсон/Сажем и оборонительная подсистема Tompson/Matra ВАе «Спектра». Основа информационного комплекса Rafal- БРЛС RBE2 — является первой западной авиационной радиолокационной станцией с электронным сканированием луча по углу места и азимуту. Единственным серийным самолетом, оснащенным подобной станцией, является российский истребитель МиГ-31. На Западе БРЛС с ФАР предполагается установить лишь на американском истребителе F-22 и, возможно, F-16C серии 60, а также на японском истребителе-бомбардировщике Мицубиси F-2. Создание нового радара обошлось французским налогоплательщикам в сумму два миллиарда франков, а стоимость одной серийной станции должна составить не менее 4,5 млн. долл., что сопоставимо со стоимостью истребителя «секонд хэнд» второго поколения. Главным достоинством новой БРЛС является оперативная гибкость ее применения — станция (в ее окончательной конфигурации) может работать по воздушным, наземным и надводным целям, обеспечивать полет в режиме следования рельефу местности, а также одновременного поиска целей в различных секторах. К примеру, радар способен в одно и то же время на одном участке воздушного пространства, находящегося в зоне обзора, следить за вертолетом, летящим на малой высоте, а в другом — за сверхзвуковым высотным самолетом. Переключение с режима действия по воздушным целям на режим работы по земле может осуществляться непосредственно во время полета. Станция способна решать одновременно две задачи (например, осуществлять ведение дальнего ракетного боя с воздушным противником и обеспечивать нанесение удара высокоточным оружием по наземным целям). БРЛС обладает относительно малыми демаскирующими признаками за счет совмещения режима ее работы с режимами работы системы предупреждения о радиолокационном облучении, а также пассивной оптоэлектронной системы. Радиолокационная станция обеспечивает радиокоррекцию ракет класса «воздух-воздух» с активным радиолокационным наведением MICA ЕМ. Режим

следования рельефу местности при маловысотном полете может осуществляться и в боевых условиях, при одновременном использовании БРЛС в других режимах.

Станция RBE2 способна обнаружить воздушную цель класса «истребитель» (с ЭПР порядка 3 м2) на дальности до 93 км в свободном пространстве и 55 км — на фоне земли. В режиме действия по воздушным целям БРЛС может сопровождать на проходе до 40 целей, выбирать из них восемь наиболее приоритетных (которые и отображаются на индикаторе тактической обстановки) и обеспечивать одновременное наведение ракет по четырем целям. Зона обзора + /-70 град. по углу места и +60/-60 град. по азимуту. Минимальная ЭПР цели, обнаруживаемой в нижней полусфере — 0,1 м2. Для обнаружения воздушных целей на больших дальностях используется режим поиска по скорости, затем включается режим одновременного сопровождения нескольких целей с автоматическим выбором частоты повторения импульсов. Цели отображаются на индикаторе тактической обстановки в виде символов с цифровой информацией о дальности и скорости. При сопровождении осуществляется анализ тактической обстановки, включающий определение числа целей в группе, опознавание типа «свой-чужой», оценку приоритетности целей (с выделением восьми наиболее важных, при этом летчик может сам вносить коррективы в список приоритетов). Однако доведение БРЛС RBE2 не сразу приобретет свои расчетные характеристики. Доведение ее до «штатного» уровня будет осуществляться поэтапно. Первоначально программное обеспечение системы управления вооружением (стандарт Block F1) позволит использовать станцию лишь по воздушным целям (обеспечение применения УР MICA ЕМ, УР малой дальности Magic-2 и пушки, радиоопознавание «свой-чужой»). Поставки самолетов, соответствующих уровню Block F1, начнутся в середине 2000 года. Разработка БРЛС RBE2 в варианте Block F1 завершена, ее конструкция «заморожена» и в конце 1999 г. станция выйдет на летные испытания. В настоящее время заказано 27 комплектов RBE2 в варианте Block F1.

Станция RBE2 в варианте Block F2 получит режим действия по наземным целям, а также расширит возможности по борьбе с воздушными целями. Она начнет поставляться в середине 2004 года. БРЛС этой серии позволит использовать УР MICA IR с ТГС (которая должна заменить ракету «Мажик»2), а также будет сопрягаться с многофункциональной информационно-управляющей системой MIDS (станция RBE2 Block PI, доработанная до уровня, обеспечивающего взаимодействие с системой MIDS, получит обозначение Block P1.1).

БРЭО Block F2 позволит самолету Rafal применять высокоточное оружие класса «воздух-поверхность» — тактические крылатые ракеты SCALP/EG, модульные высокоточные боеприпасы ASM и противокорабельное вооружение. Дополнительные возможности БРЭО (Block F3) позволят самолету Rafal использоваться для ведения разведки, а также нанесения ядерных ударов. Однако оборудование этой серии начнет поставляться не ранее 2007 года. Конструктивно радиолокационная станция состоит из четырех основных блоков: антенны, выполненной в виде пассивной фазированной решетки, передатчика, приемника с широким динамическим диапазоном, включающего аналоговый преобразователь высокой производительности и усилителя мощности передатчика, выполненного на ЛБВ с жидкостным охлаждением. Приемник имеет высокую чувствительность, позволяющую обнаруживать цели с малой ЭПР. Основные технологические узлы приемника, а также процессоров обработки сигналов зарезервированы. Программное обеспечение хранится в блоке памяти с произвольным доступом. Процессоры типа 64VLS разработаны на базе технологии гибридных модулей толщиной около 1 мкм

CMOS-структуры. Они имеют быстродействие 1 млрд. опер./с и являются программируемыми.

Пассивная ФАР разработана фирмой Радант. Она состоит из трехпозиционного излучателя и двух групп линзовых фазовращателей. Каждая линза (электронная призма) связана со своей осью сканирования по азимуту и углу места. Такая схема обеспечивает высокую гибкость управления лучом, широкую зону обзора, малые потери мощности, низкий уровень боковых лепестков диаграммы направленности антенны и высокую помехозащищенность. Пожалуй, наиболее важным усовершенствованием в области информационных систем станет оснащение самолета Rafal оптоэлектронной системой переднего обзора OSF (Optronique Secteur Frontal), в состав которой входит широкоугольный теплопеленгационный датчик и тепловизор с длиннофокусной оптикой, скомплексированный с лазерным дальномером. Блоки оптоэлектронных датчиков расположены в передней части фюзеляжа, перед козырьком фонаря, не ухудшая летчику обзор вперед-вниз. Система OSF рассматривается как «второй радар». Она позволяет вести поиск и сопровождение воздушных целей в широком секторе днем и ночью, а также опознавать их на большой дальности. Система способна обнаруживать противника на дальности до 100-150 км, осуществлять опознавание на дальности до 50 — 70 км и определять дистанцию до цели на дальности 40 км. Обеспечивается одновременное сопровождение до 10-20 воздушных целей и одновременное определение восьми наиболее приоритетных из них. Станция OSF может использоваться одновременно с БРЛС RBE2 и с подсистемой РЭБ «Спектра». Например, воздушная цель обнаруживается при помощи радара и датчиков «Спектры», после чего осуществляется ее сопровождение посредством OSF, а РЛС включается непосредственно перед атакой. Система OSF оптимизирована для работы по воздушным целям, однако предполагается в дальнейшем придать ей возможность действовать также по наземным и надводным целям. Хотя летчик самолета Rafal может применять очки ночного видения (кабинное приборное оборудование истребителя адаптировано к использованию таких очков), а также возможна подвеска контейнера с тепловизионным навигационно-прицельным оборудованием, система OSF дополнит его возможности при осуществлении навигации во время ночного полета. Она расширит способность самолета по ведению воздушной разведки, обеспечив возможность наблюдения за наземными целями на большой дальности в узком секторе. Кроме того, она обеспечит ограниченные возможности по целеуказанию (хотя лазерный дальномер, входящий в состав системы OSF, и не может использоваться как целеуказатель). Разработка системы OSF еще не завершена. Стендовые испытания ее макета предполагалось начать в июне 1998 г., а летные испытания первых двух прототипов на летающих лабораториях Myster-20 и Mirage-2000ВОВ — в начале 1999 г. Два других прототипа будут испытаны на самолетах Rafal в 2000 г. Представители фирмы Tompson-CSF заявили, что серийное производство системы начнется в 2001 -02 гг. Поставки самолетов с системой OSF (а также с БРЛС RBE2 Block F2) должны начаться в 2004 г., однако такими истребителями будут оснащаться лишь французские вооруженные силы. Оборонительный комплекс РЭБ «Спектра» включает приемники радиолокационного и лазерного излучения, встроенный датчик обнаружения подлета ракет (в ИК-диапазоне), систему выброса тепловых, оптоэлектронных и радиолокационных ложных целей, а также полностью твердотельную систему постановки активных радиолокационных помех с цифровым управлением. Общая масса аппаратуры комплекса — 250 кг. Приемник радиолокационного излучения имеет в 5-10 раз большую точность пеленгации, чем ранее применявшаяся аппаратура. Это позволяет летчику лучше ориентироваться в боевой обстановке без использования БРЛС, демаскирующей самолет. Серийный экземпляр комплекса РЭБ «Спектра», установленный на самолете Rafal, начал летные испытания в мае 1998 г. Им будут оснащены истребители в конфигурации БРЭО Block F1. К настоящему времени уже заказано 10 комплектов комплекса. Навигационно-пилотажное оборудование включает инерциальную навигационную систему SAGEM «Сигма»КЬ90 на лазерных гироскопах (на самолете Rafal-М сопрягается с ИНС авианосца посредством интерфейса SAT «Телемир»), приемник спутниковой навигационной системы NAVSTAR фирмы Секстан Авионик, радионавигационный комплекс SOCRAT TLS-2000, объединяющий приемники систем ILS/MLS и VOR/DME, систему ближней навигации «Такан» Tompson-CSF NC-12E, радиовысотомер TOMPSON-CSP/CNI, а также систему регистрации SFIM/Dassault Electronic. Кабина летчика оснащена широкоугольным дифракционным ИЛС Секстан Авионик СТН3022 (20х20 град.). Цветной жидкокристаллический индикатор тактической обстановки Топсон-CSF/SFENA с размером экрана 203 х 202 мм, размещенный в центральной части приборной доски, непосредственно под ИЛС, служит для представления тактической и навигационной обстановки, проецируемой на фоне цифровой карты местности. По своим возможностям этот прибор приближается к возможностям индикатора тактической обстановки самолета F-22. Два цветных многофункциональных табло фирмы Секстан Авионик на жидких кристаллах (127х127 мм), расположенные по бокам индикатора тактической обстановки, имеют тактильное управление и служат для вывода информации о состоянии основных бортовых систем, запасе топлива, кислорода и т. п. При действиях по наземным целям радиолокационная «картинка» лежащей впереди самолета местности может выводиться на ИЛС, накладываясь на реальное изображение закабинного пространства. Летчик оснащен на-шлемным прицелом-индикатором Секстан/Интертекник OPSIS. Имеется речевая система управления и сигнализации Секстан Авионик с дешифратором слитной речи. Летчик подает голосом команды переключения диапазонов систем связи. Система, имеющая «словарь», насчитывающий около 100 слов, информирует об угрозе со стороны РЛС противника. Управление самолетом осуществляется посредством боковой ручки управления и малоходового РУД. Рычаги управления выполнены в соответствии с концепцией HOTAS (обеспечивается управление 21 функцией). Все элементы бортово

www.airbase.ru

Dassault Rafale — это… Что такое Dassault Rafale?

Дассо «Рафаль» (фр. Dassault Rafale, букв. «шквал») — французский многоцелевой истребитель четвертого поколения, разработанный французской компанией Dassault Aviation.[6]

Совершил первый полёт 4 июля 1986 года. Принят на вооружение ВМС и ВВС Франции в 2004 и 2006 году соответственно.[7]

В 2009 году Министерство обороны Франции заказало дополнительно 60 истребителей.[8]. Участвует в тендерах на поставку истребителей в ОАЭ и Бразилию.

Самолёт Rafale фирмы Dassault является одним из приоритетов развития аэрокосмической промышленности Франции. Это полностью французский проект — вооружение, двигатели, авионика и собственное производство. Rafale является последним на данный момент самолетом, созданным европейской страной без американской или любой другой иностранной помощи.

Первое боевое применение состоялось в марте 2007 года в ходе операции НАТО в Афганистане. Также эти самолёты использовались в операции военного блока НАТО против войск Каддафи в Ливии, начиная с марта 2011 года.

7 декабря 2011 года министр обороны Франции Жерар Лонге заявил, что производство «Рафаль» будет свернуто (после того как компания выполнит оплаченный заказ для ВВС Франции на 180 самолётов), если не появятся иностранные заказы на истребитель.[9] Однако, победа в январе 2012 года в тендере MRCA (англ.)русск. на поставку 126 многоцелевых истребителей для ВВС Индии, обеспечила крупный экспортный заказ и спасла самолёт от снятия с производства.[10]

Конструкция

Rafale B. 2007 год Сопловые устройства двигателей М88-2. Расположенный в основании киля отсек обнаружительного приемника бортового комплекса обороны Thales SPECTRA снизу закрыт экраном-створкой из жаропрочного материала.

Выполнен по традиционной для истребителей фирмы Dassault Aviation аэродинамической схеме «бесхвостка»[11] с дополнительным высокорасположенным передним горизонтальным оперением (т. н. канарды), среднерасположенным треугольным в плане крылом с корневыми наплывами и двумя двигателями в хвостовой части фюзеляжа.

Переднее поворотное горизонтальное оперение расположено впереди крыла для увеличения маневренности самолета (максимальная эксплутационная перегрузка — 9 g). Однокилевой. Силовая установка двухдвигательная. Может эксплуатироваться с ВПП длиной 400 м.[12]

На истребителе установлена ОПС

Воздухозаборники выполнены S-образно и экранируют лопатки турбины, что снижает ЭПР самолёта

Варианты

По состоянию на февраль 2012 года компания предлагает следующие версии самолёта: Rafale C, Rafale M и Rafale B.[13]

Rafale A
Опытно-демонстрационный.
Rafale B
Двухместный, наземного базирования.
Rafale C
Одноместный, наземного базирования.
Rafale D
Первоначальное название Rafale C (переименован в 1990 году).
Rafale M
Одноместный, авианосного базирования.

Первый прототип одноместного многоцелевого палубного самолета Rafale М, созданного по проекту АСМ (Avion de Combat Marine), совершил первый полет 12 декабря 1991 года. Основное отличие этой модификации – увеличенная на 750 кг масса конструкции, усиленные стойки шасси Messier-Bugatti. Другие отличия включают – 13 узлов подвески вместо 14, и уменьшенная на 2000 кг максимальная взлетная масса (19500 кг). Rafale М модификации Standart F1 введен в строй в декабре 2000 года и достиг полной боевой готовности в 2004 году.

С середины 2006 года на вооружение авиации ВМФ Франции стали поступать самолеты модификации Standart F2. Они, как и машины ВВС Франции применялись в ходе операции Enduring Freedom в Афганистане[14].

Rafale N
Двухместный, авианосного базирования.
Rafale BM
Первоначальное название Rafale N.

Тактико-технические характеристики

Dassault Rafale Материалы конструкции планера самолета Rafale. Сверху вниз: алюминий-литиевые сплавы; титановые сплавы; органопластики на основе «кевлара»; термопластичные углепластики.

Технические характеристики

Лётные характеристики

Вооружение

  • Пушечное: 1×30 мм Nexter DEFA 791B (темп стрельбы 2500 выстр/мин), боезапас — 125 патронов типа OPIT (бронебойно-зажигательный трассирующий) с донным взрывателем.
  • Ракеты:

Двигатель

Первые Rafale проходили испытания на двигателях F404, затем разработка собственного двигателя M88-2 была начата с 1987 года и стоила около 8,5 млрд франков или около 1,5 млрд евро. Серийно производится с 1996 года.

Тип двигателя: двухвальный двухконтурный турбореактивный двигатель с форсажной камерой, состоит из 3-х ступенчатого КНД, лопатки выполнены из титановых сплавов, компрессор высокого давления 6-и ступенчатый, камера сгорания с керамическим напылением, температура газов перед турбиной 1580°C, турбина высокого давления одноступенчатая,одноступенчатая турбина низкого давления, форсажная камера. Система управления FADEC.

  • Форсированная тяга 7440 кгс
  • Удельный расход топлива
    • Без форсажа 0,875 кг на кгс в час
    • На форсаже 1,75 кг на кгс в час
  • Наружный диаметр 0,78 м
  • Длина 3,5 м
  • Масса 880 кг

Происшествия

  • 6 декабря 2007 истребитель модификации Рафаль B (сер. номер 316, истребительной эскадрильи 1/7 «Прованс» (фр. l’escadron de chasse 1/7 «Provence») ВВС Франции), [17] взлетевший с военно-воздушной базы Сен-Дизье, разбился в 18:30 по местному времени, вблизи населенного пункта Невик, в центральной части Франции. Самолёт выполнял тренировочный полёт. Причина — сбой в электродистанционной системе управления полётом. Пилот — капитан Эммануэль Морьюзе (фр. Le capitaine Emmanuel Moriuser) погиб.
  • 24 сентября 2009 два истребителя модификации Рафаль M (сер. номера 22 и 25, 12-ой флотилии ВМС Франции), [18] упали в Средиземное море в 30 км от города Перпиньян, в результате столкновения. Катастрофа произошла в 18:10 по местному времени, при возвращении самолётов на авианосец «Шарль де Голль». Согласно информации из Бюро расследований происшествий при министерстве обороны (фр. Bureau enquetes accident de la Defense), причиной катастрофы явился человеческий фактор. Пилот одного из истребителей, капитан 3-го ранга Жан Бофиль (фр. Capitaine de corvette Yann Beaufils) катапультировался. Пилот второго истребителя, капитан 2-го ранга Франсуа Дюфло (фр. Capitaine de fregate François Duflot) погиб.
  • 28 ноября 2010 истребитель модификации Рафаль M (сер. номер 18, 12-ой флотилии ВМС Франции) упал в Аравийское море, возвращаясь на авианосец «Шарль де Голль» после выполнения боевого задания по поддержке коалиционных сил в контртеррористической операции в Афганистане. Авария произошла в 100 км от побережья Пакистана. Причина — техническая неисправность. Пилот катапультировался и был подобран спасательным вертолетом.
  • 2 июля 2012 Французский палубный истребитель Rafale разбился во время учений. Инцидент случился в Средиземном море с самолетом, базировавшимся на авианосце «Шарль де Голль».Пилот успел катапультироваться и остался в живых, спустя некоторое время его подобрал американский вертолет. В Средиземноморье проходили совместные учения авианосцев Франции и США.

Победа Dassault Rafale в международном тендере MMRCA

31 января 2012 года стало известно, что компания Dassault Aviation стала победителем индийского тендера MRCA (англ.)русск. на поставку 126 многофункциональных истребителей.[19] По одним данным, с Dassault Aviation будет подписан контракт стоимостью около $10,4 млрд.[20] По другим данным, полная стоимость контракта, включая обучение и обслуживание, может достичь $15 млрд.[21] В соответствии с первоначальными требованиями тендера MRCA (англ.)русск., его победитель должен поставить 18 истребителей в готовом виде, а остальные 108 единиц будут изготовлены по лицензии на мощностях Hindustan Aeronautics после передачи соответствующих технологий. При этом тендер предусматривал опцион на покупку еще 64 самолетов. Согласно условиям тендера, победитель должен будет впоследствии реинвестировать в индийскую промышленность 50% от стоимости контракта.

Ожидается, что поставки истребителей начнутся в середине 2015 года, а самолётов, изготовленных по лицензии на предприятиях индийской компании Hindustan Aeronautics — в 2017-2018 годах.[22]

Таблица: сравнительные характеристики самолётов принимавших участие в индийском тендере MMRCA
Название:Dassault Rafale[23]Eurofighter Typhoon[24][25]F-16IN
Super Viper[26][27]		F/A-18E/F
Super Hornet[28][29][30][31]		JAS 39 NG(IN)[32][33][34]МиГ-35[35][36][37][38][39]
Страна: Франция Германия
 Италия
 Испания
 Великобритания		 США США Швеция Россия
Производитель:Dassault AviationEurofighter GmbHLockheed MartinBoeing Defense, Space & SecuritySaab ABРСК „МиГ“
Длина:15,27 м15,96 м15,03 м18,31 м14,10 м17,30 м
Размах крыла:10,80 м10,95 м10,00 м13,62 м8,40 м12,00 м
Площадь крыла:45,7 м²50,0 м²27,9 м²46,5 м²30,0 м²38,0 м²
Масса пустого:9 500 кг11 000 кг9 979 кг[40]14 552 кг[31]7 100 кг11 000 кг
Масса полезной нагрузки:9 500 кг7 500 кг7 800 кг8 050 кг5 300 кг[41]6 500 кг
Максимальная взлётная масса:24 500 кг23 500 кг21 800 кг29 937 кг[31]14 300 кг[42]29 000 кг
Двигатель:2 × Snecma M88 (англ.)русск.2 × Eurojet EJ200 (англ.)русск.1 × GE F110-1322 × GE F414-400 (англ.)русск.1 × GE F414G (англ.)русск.2 × РД-33МКВ
Максимальная тяга:2 × 50,0 кН2 × 60,0 кН1 × 84,0 кН2 × 62,3 кН1 × 62,3 кН2 × 53,0 кН
Тяга на форсаже:2 × 75,0 кН2 × 90,0 кН1 × 144,0 кН2 × 98,0 кН1 × 98,0 кН2 × 88,3 кН
Масса топлива (внутренние баки)4 700 кг4 996 кг[43]3 265 кг6 780 кг3 360 кг[34]4 800 кг
Точек подвески:141311111010
Максимальная скорость на высоте:1,8+ Маха[44]2,0 Маха[45]2,0 Маха1,8 Маха2,0 Маха[46]2,25 Маха
Боевой радиус:1 800 км1 390 км[47]550 км722 км1 300 км1 000 км
Практический потолок:17 000 м19 812 м18 000 м15 000 м15 240 м17 500 м
Скороподъёмность:305 м/с315 м/с254 м/с228 м/сн/д330 м/с
Тяговооружённость:1,131,181,100,931,181,10
Управляемый вектор тяги:нетесть[48]нетнетнетесть
БРЛС с АФАР:естьнетестьестьн/десть
Стоимость, 2011 год:от $85 до $124 млн в зависимости от комплектации[5]$120 млн[5]$50,0 млн[49]$55,0 млн[50]$48,0 млн~$45,0 млн

На вооружении

 Франция — 111 Rafale B и Rafale C, по состоянию на 2011 год.[51] Всего к 2023 году планируется принять на вооружение 294 самолёта, из них 234 для ВВС и 60 для ВМС Франции.[7][52]

См. также

Примечания

  1. ↑ OrBat France — MilAvia Press.com: Military Aviation Publications
  2. ↑ Франция усовершенствует истребители Rafale для ВМС
  3. ↑ Франция усовершенствует истребители Rafale для ВМС
  4. ↑ «Дассо авиасьон» передала Минобороны Франции первый истребитель «Рафаль» с БРЛС RBE2
  5. ↑ 1 2 3 4 5 Французский истребитель Rafale впервые выиграл международный тендер
  6. ↑ Елисейский дворец приветствует победу «Рафалей» в индийском тендере
  7. ↑ 1 2 Контракт на поставку истребителей «Рафаль» ВВС ОАЭ может быть подписан в ноябре
  8. ↑ Французские вооруженные силы получат еще 60 истребителей Rafale. Lenta.ru (13 ноября 2009 года). Архивировано из первоисточника 2 марта 2012. Проверено 12 августа 2010.
  9. ↑ Производство Rafale закроют из-за отсутствия заказов
  10. ↑ Французы победили в индийском тендере на истребители
  11. ↑ [1] Булат, Павел. На пути к пятому и шестому поколению. Часть VI
  12. ↑ Rafale page, Federation of American Scientists site, accessed February 14, 2010
  13. ↑ Optimized airframe
  14. ↑ Мировая авиация. Полная энциклопедия. Выпуск 103: Dassault Rafale. Файл 1010, лист 09
  15. ↑ 1 2 Specifications and performance data
  16. ↑ 1 2 3 4 Aircraft Characteristics
  17. ↑ В центральной части Франции разбился истребитель «Рафаль»
  18. ↑ ВМС Франции: разбившиеся над Средиземным морем истребители столкнулись
  19. ↑ Rafale selected to equip the Indian Air Force
  20. ↑ Французы победили в индийском тендере на истребители
  21. ↑ МО Индии приступает к переговорам с «Дассо» по условиям заключения контракта на поставку истребителей «Рафаль»
  22. ↑ Индийские СМИ узнали дату начала самостоятельной сборки Rafale
  23. ↑ «Official Rafale specifications», FR: Dassault, <http://www.dassault-aviation.com/en/defense/rafale/aircraft-characteristics.html?L=1> .
  24. ↑ «Official Typhoon Specifications», Eurofighter, <http://www.eurofighter.com/et_ap_pd_ov.asp> .
  25. ↑ «Eurofighter Typhoon», DE: Luftwaffe, <http://www.luftwaffe.de/portal/a/luftwaffe/kcxml/04_Sj9SPykssy0xPLMnMz0vM0Y_QjzKLNzKI93AMA8mB2e4-AfqRUFYIQtTLGSoKUhuUkqrv65Gfm6rvrR-gX5AbGlHu6KgIAPMomGo!/delta/base64xml/L2dJQSEvUUt3QS80SVVFLzZfMjBfSDVQ?yw_contentURL=%2F01DB060000000001%2FW26E7J9E579ITSRDE%2Fcontent.jsp> .
  26. ↑ F-16C/D Factsheet. US Air Force
  27. ↑ F-16 Specifications. Lockheed Martin
  28. ↑ F/A-18E/F Super Hornet page. Boeing
  29. ↑ Super Hornet Overview. Boeing (PDF)
  30. ↑ Aircraft Museum – F/A-18E/F Super Hornet. Aerospace Web. Retrieved 2011-02-01.
  31. ↑ 1 2 3 «BP», Blogspot, <http://3.bp.blogspot.com/_qrjFeNOsuEY/TS0pRdh2k2I/AAAAAAAAAGU/1Nao6ZHY2_Q/s1600/page0022.jpg>
  32. ↑ «Official Gripen IN Technical Specifications», SE: Saab, <http://www.saabgroup.com/en/Air/Gripen-Fighter-System/Gripen-for-India/The-Fighter-Gripen-IN/> .
  33. ↑ «Pressbrief Gripen NG», NL, 8 Aug, <http://www.jsfnieuws.nl/wp-content/NLGRIPENPRESSBRIEFAug08.pdf>. Проверено 1 февраля 2011. .
  34. ↑ 1 2 «Saab NG presentation», JSF Nieuws, с. 5, <http://www.jsfnieuws.nl/wp-content/JSF15_ERIC_GRIPEN_DEMOROLLOUT2008.pdf> .
  35. ↑ «MiG-35», RU: MiG Aravia, <http://www.migavia.ru/eng/military_e/MiG_35_e.htm> .
  36. ↑ MiG-29M2 specifications. RAC MiG (the MiG-29M2 is similar to the MiG-35).
  37. ↑ «MiG-35», Deagel, <http://www.deagel.com/Strike-and-Fighter-Aircraft/Mig-35_a000357007.aspx> .
  38. ↑ MiG-35 specifications. Airforce technology. (Ferry range with three external fuel tanks 3,100 km).
  39. ↑ «Aero India 2007 Brochure», Bharat-Rakshak, <http://www.bharat-rakshak.com/media/AeroIndia2007/Brochures/DSC03906.JPG.html> .
  40. ↑ F-16 Versions – F-16E/F. F-16.net. Retrieved on 2011-02-01.
  41. ↑ «Gripen Dimensions». Saab
  42. ↑ http://www.saabgroup.com/Global/Documents%20and%20Images/Air/Gripen/Gripen%20product%20sheet/Gripen_Dimensions.pdf
  43. ↑ «Technische Daten Eurofighter Austria», AT: Air Power, <http://eurofighter.airpower.at/technik-daten.htm> .
  44. ↑ «Fox Three.» dassault-aviation.com.
  45. ↑ Austrian Airforce
  46. ↑ Gripen Supercruises
  47. ↑ EFA-2000 Eurofighter. Fas.org. Retrieved on 2011-02-01.
  48. ↑ «Upgraded Eurofighter offered to Indian Air Force». Thaindian News, 4 January 2010.
  49. ↑ Report on U.S. Competitiveness in the Fighter Aircraft Export Market. CSIS
  50. ↑ Capaccio, Tony. Lockheed F-35 Program Faces $1 Billion Cut in U.S. Senate Spending Measure (16 December 2010). Проверено 12 сентября 2011.
  51. ↑ RAFALE deployment history
  52. ↑ The way ahead

Литература и источники

  • Ю. Беляев. Французский экспериментальный истребитель «Рафаль» // «Зарубежное военное обозрение», № 5, 1987. стр.44-45

Ссылки

dic.academic.ru

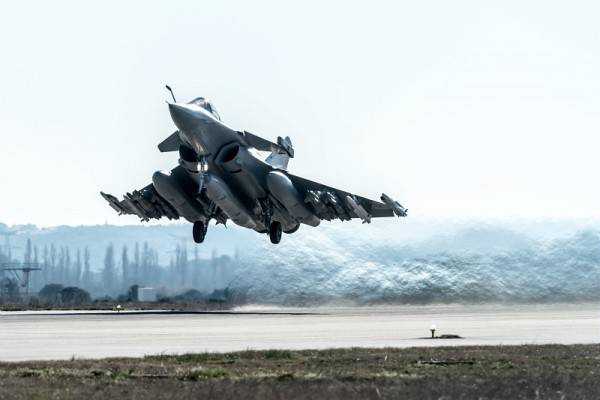

Истребитель «Рафаль» выполнил полет в максимальной боевой конфигурации


Выполнен первый испытательный полет истребителя Rafale в новом варианте максимальной боевой конфигурации с шестью УР Hammer класса «воздух-земля», четырьмя УР средней и большой дальности MICA и двумя УР Meteor сверхбольшой дальности класса «воздух-воздух», а также тремя подвесными топливными баками емкостью по 2000 л, сообщает dassault-aviation.com 23 января.

Работы по этой теме ведутся компанией Dassault Aviation на собственные средства в сотрудничестве с Агентством по оборонным закупкам DGA (Direction Générale de l’Armement). Эти испытания станут основой для окончательного и полного оформления режимов полета истребителя.

Самолет оснащен 14 узлами подвески, в том числе восемью подкрыльевыми, что делает Rafale единственным в мире истребителем, способным нести полезную нагрузку в 1,5 раза больше собственного веса (масса неснаряженного самолета). Два самолета этого типа по своей боевой эффективности равны шести истребителям Mirage 2000.

Эта новая конфигурация, не имеющая аналогов по универсальности и огневой мощи, достигнута за счет открытой архитектуры бортового оборудования, позволяющей интегрировать самые разные виды вооружения. Недавно было объявлено о создании новой модификации Rafale F3-R.

«Рафали» состоят на вооружении ВМС Франции с 2004 года, ВВС с 2006 года. Компания получила заказ на производство 180 боевых машин, из них поставлено 126 единиц. Парк самолетов налетал в общей сложности почти 120 тыс часов, в том числе 16 тыс в боевых операциях. С середины 2013 года истребители оснащаются бортовой РЛС с активной ФАР RBE2 компании Thales.

За последние 60 лет компания Dassault Aviation произвела более 80 тыс военных и гражданских самолетов для 83 стран (включая Францию), с общим налетом примерно 28 млн часов. В настоящее время компания производит истребители Rafale, самолеты бизнес-класса Falcon и беспилотные летательные аппараты (БЛА). В 2012 году выручка компании составила 3,94 млрд евро, численность сотрудников около 11600 человек.

topwar.ru

Французский многоцелевой истребитель Рафаль. Фото Rafale.

 Главная :
Разделы:
Файлы для скачивания:
Товары по авиации:
Другие товары:

Рафаль

«Рафаль» — французский многоцелевой истребитель поколения 4++. Разработка самолета Rafale была начата фирмой «Дассо-Бреге» в 1983 году, за два года до официального выхода Франции из программы по созданию перспективного европейского истребителя FEFA, получившего позже название Eurofighter 2000. Как и Eurofighter, самолет Rafale предназначен для использования в качестве перехватчика и ударного истребителя-бомбардировщика, способного выполнять задачи ПВО и завоевания превосходства в воздухе, а также нанесения ударов по наземным объектам.

Первый полёт совершил 4 июля 1986 года.

Rafale развивает скорость до 2500 километров в час, дальность его полета — 1800 километров. Многоцелевой истребитель по своим характеристикам близок к пятому поколению; находится на вооружении ВВС и ВМС Франции.

Первое боевое применение состоялось в марте 2007 года в ходе операции НАТО в Афганистане.

В сентябре 2009 года Бразилия объявила, что купит у Франции 36 истребителей Rafale.

Модификации :

  • Rafale А — летающая лаборатория для отработки основных конструктивно-компоновочных решений или, как выражаются западные специалисты, демонстратор технологий.
  • Rafale C – одноместный истребитель для армии.
  • Rafale В — двухместный самолет для ВВС, способен выполнять боевые задачи в любую погоду – днем и ночью.
  • Rafale M — палубный истребитель
   Фотографии истребителя Рафаль армии Франции
   Фотографии истребителя Рафаль армии Франции

Пресса про Rafale :

Сайты по теме :

www.avia-mir.com

Солнечный самолёт Рафаэля

— А как долго такой самолёт может находиться в пути без дозаправки?

— Около двух часов. Но это пока. Думаю, спустя некоторое время мы сможем летать за счёт батарей, запасающих солнечную энергию, — как на электромобилях, только на электросамолётах. Плюс станет возможным находиться в стратосфере длительное время. Сейчас уже есть скафандры, в которых космонавты работают в открытом космосе до восьми часов.

— Какова научная цель ваших полётов? Какие необычные измерения вы планируете сделать?

— Хороший вопрос. Через стратосферу проходят ракеты и сверхзвуковые самолёты, но на больших скоростях, которые не позволяют проводить полноценные исследования. Наш аппарат будет лететь в стратосфере достаточно долго и медленно. Сейчас мы ведём переговоры с научными институтами, которые хотели бы проводить измерения для исследования стратосферы.

— Как пилоты будут спасаться, если случится авария?

— Этот вопрос остаётся открытым, — отвечает Сергей Поздняков, генеральный директор научно-производственного предприятия «Звезда». — Самолёт должен быть очень лёгким. И пилот, как жокей, тоже должен быть очень лёгким. Инженеры удаляют каждый лишний килограмм конструкции. Самолёт спускается долго, и мы думаем, как обеспечить безопасность пилота на протяжении всего полёта. Нужен особый парашют, специальный кислородный прибор для дыхания. Сложная задача — это сделать.

— Полёт планируется уже через два-три года. Получается, есть риск отправить пилота в небо без возможности спастись?

— В корень смотрите. Я думаю, мы попробуем всё-таки сделать полноценную систему безопасности. Но, понимаете, в случае прыжка с такой высоты спуск почти невозможно контролировать: человек сильно вращается, воздух разрежен.

Сам Рафаэль относится к опасному испытанию с долей юмора:

— Конечно, будут риски, но я исследователь! Если вы назвались первооткрывателем, но боитесь рисковать, ничего не получится — никакого приключения. Таким людям нужно сидеть в офисе (смеётся). Так что полёт состоится, даже если система безопасного спуска не будет доработана. Не забывайте, жизнь — это и есть приключение! И мы все умрём когда-нибудь. Значение имеет лишь то, что находится между началом жизни и её концом.

ology.sh

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
