Самолет б 47 – Boeing B-47 Stratojet

Содержание

USAF armament museum: самолет электронной разведки Boeing RB-47H Stratojet.

Boeing RB-47H Stratojet это модификация предназначенная для ведения электронной разведки, с бомбовыми отсеками, переоборудованными под размещение соответствующих приборов. Было построено 32 самолета плюс три еще более специализированных ERB-47H. Всего из свыше 2000 построенных B-47 различных модификаций,сохранилось всего 23 самолета. Ни один из них не в летном состоянии. А нашей модификации сохранилось лишь два борта.

и других источников найденных мною в инете и литературе.

Boeing RB-47H-1-BW Stratojet, 53-4296, списан на хранение 29 декабря 1967 года, это был последний USAF B-47 на активной службе, разведывательный вариент из 55th Strategic Reconnaissance Wing; вернулся на службу из MASDC, Davis-Monthan AFB, Arizona,16 июля 1968, и был передан в North American Aviation, Inglewood, California для испытаний радарной системы F-111 для Air Force Avionics Laboratory. Для этого он получил нос от F-111. После завершения этой программы,получил вновь нос бомбардировщика и летал в Eglin AFB до 1976 года. Окрашен в схему Strategic Air Command.

Компания Boeing начала работы по созданию реактивного бомбардировщика еще в 1943 году, однако лишь немецкие исследования по геометрии стреловидного крыла позволили завершить проект модели 450.

Машина прошла несколько стадий разработки — от модели 424 с прямым крылом, через модель 448 со стреловидным крылом и турбореактивными двигателями, размещенными сверху на фюзеляже, до варианта, который и был (с большими трудностями) принят ВВС США в октябре 1945 года.

Пик использования этого бомбардировщика пришелся на середину 1950-х, когда он стал самым мощным военным самолетом Запада.

«Вершиной могущества» американского Стратегического Командования считается на 1957 год, когда в его распоряжении находилось 1800 самолетов различных типов. Многие сотни из них были переоборудованы для выполнения специализированных задач.

В общей сложности было построено 32 самолета модификации RB-47H для миссий электронной разведки (ELINT), и еще три специализированных ERB-47H. Эти самолеты отличались тупым закругленным носом и блистерами и выступами с антеннами для сбора данных и передачи. Они были разработаны для проверки системы защиты противника и сбора данных о радиолокационных и защитных коммуникационных сигналах.

Бомбовый отсек заменили на герметичный отсек для оборудования, в котором размещались «Crows»,или Electronic Warfare Officers(операторы). Всего три Crows находились на борту RB-47H, а на борту ERB-47H всего два. Отличительный выпуклый обтекатель заменил створки бомбового отсека. RB-47H/ERB-47H сохранили хвостовую башню, и получили jammers and chaff dispensers(хм что это?). Единственное легко узнаваемое различие во внешности RB-47H и ERB-47H было в том,что ERB-47H имело небольшой,но отличительный антенный обтекатель над закругленным носом.

Первый RB-47H был поставлен в августе 1955 года на Forbes AFB, Kansas. Эти ELINT B-47 оказались настолько полезными,что они в 1961 году прошли программу обновления электронных систем «Mod 44» или «Silver King». Самолет получивший Silver King легко было распознать по большому обтекателю для антенн ELINT на пилоне установленным под брюхом самолета и смещенного в одну сторону,и антенне в форме пилона расположенную под каждой консолью крыла за двигателями. Неизвестно,были ли все RB-47H и ERB-47H модернизированы до модификации Silver King.

RB-47H и ERB-47H были очень надежными самолетами, но отсек EWO имел плохую шумоизоляцию и плохой климат контроль. Это делало 12-часовые миссии очень некомфортными и утомительными,и плюс некоторые источники утверждают,что Crows даже приходилось иметь дело с протечками топлива в их отсек. Успешное покидание отсека операторами в критической ситуации через нижнюю часть отсека было невозможно на небольшой высоте или на земле. Поэтому операторы во время взлета и посадки располагались рядом с отсеком пилотов и потом переползать во всем арктическом снаряжении с парашютом в свой отсек через негерметичный лаз на высоте порядка 3,000 m. На это время самолет приостанавливал набор высоты.

Операции RB-47H и ERB-47H часто классифицировались как Совершенно Секретные,десятичасовые миссии часто проходили ночью.

Последний RB-47H списанный со службы в 1967 году это наш 53-4296.

Крайний двигатель на консоли крыла General Electric J47-GE-25

Пытаемся рассмотреть механизацию крыла.

Общий вид сзади снизу. Видны выступы обтекателей антенн.

Сохранилась хвостовая турель,но похоже без вооружения? А должны быть пара 20 мм пушек.

Вид от земли.

Крупнее,где вот тут пушки?

Горизонтальное хвостовое оперение.

Тот самый General Electric J47-GE-25 крупнее

Хитрая законцовка пилона крайнего двигателя.

Общий вид справа.

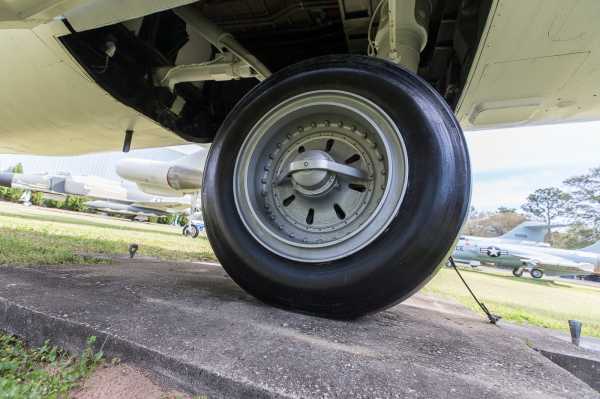

Подкрыльевые стойки. А под фюзеляжем велосипедное шасси.

Пара двигателей расположенных ближе к фюзеляжу. Тут же посадочная фара.

Носовая часть фюзеляжа.

Табличка с описанием самолета.

Носовая оконечность самолета,пилоты шутили,что черное это у них бампер на случай столкновения с самолетом заправщиком:-)))

Общий вид спереди.

От земли.

Еще один обтекатель с каким то оборудованием.

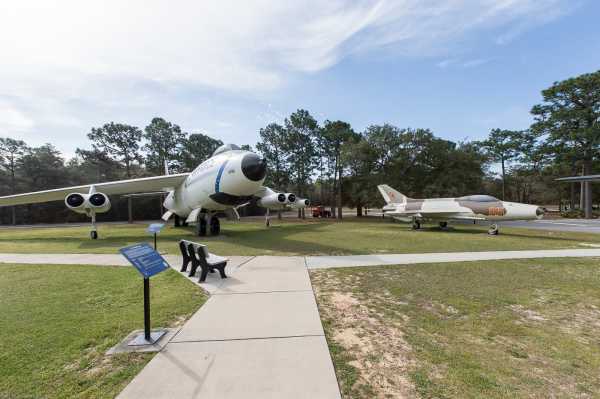

На фоне МиГ-21.

Общий вид справа.

За самолетами ничего интересного нет.

Общий вид с F-4.

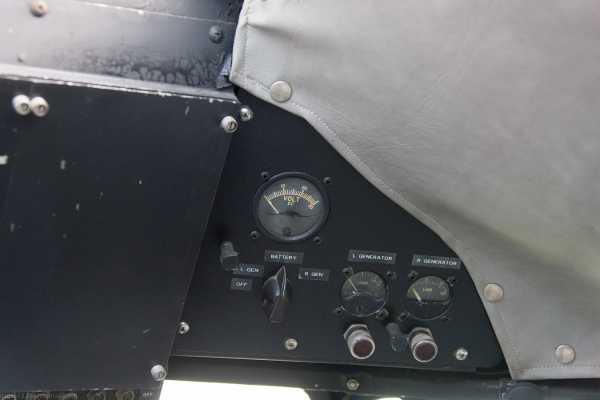

Кабина самолета.И эмблема подразделения.

Вид на лобовое стекло.

Тут хорошо видно велосипедное шасси.

Мощная носовая стойка.

Фото 38.

Фото 39.

Оптические приборы переднего обтекателя под фюзеляжем.

Фото 41.

ЛТХ:
Модификация RB-47H
Размах крыла, м 35.36
Длина самолета, м 33.50
Высота самолета, м 8.50
Площадь крыла, м2 132.70
Масса, кг
пустого самолета 36630
нормальная взлетная 63049
максимальная взлетная 90000
Тип двигателя 6 ТРД General Electric J47-GE-25
Тяга, кгс 6 x 3266
Максимальная скорость, км/ч 975
Крейсерская скорость, км/ч 695
Практическая дальность, км 6437
Боевой радиус действия, км 2815
Практический потолок, м 12345
Экипаж, чел 6
Вооружение: две 20-мм дистанционно управляемые пушки в хвостовом отсеке

igor113.livejournal.com

БОИНГ B-47 «СТРАТОДЖЕТ» (Boeing B-47 Stratojet) — Jet Aircraft

ДЕКАБРЬ 1947г.

Проекции B-47B-47 «Стратоджет» — первый бомбардировщик со стреловидным крылом массового производства. Самолет B-47 является основным средним стратегическим бомбардировщиком ВВС США. Проектирование самолета было начато в сентябре 1945 г. Конструкция самолета отличается смелостью и новизной решения ряда вопросов. Самолет имеет тонкое эластичное крыло с большим удлинением и стреловидностью 35°; под крылом самолета установлены на пилонах шесть турбореактивных двигателей.

Крыло с тонким ламинарным профилем имеет небольшое лобовое сопротивление, но зато оно обладает малой жесткостью и ничтожной емкостью, не позволяющей использовать его для размещения топливных баков. Жесткость крыла настолько мала, что в горизонтальном полете его концы прогибаются приблизительно на 1 м. Установка двигателей на пилонах под крылом диктовалась тонким профилем крыла и необходимостью избежать интерференции крыла с гондолами двигателей. Поскольку основные стойки шасси невозможно разместить в крыле или гондолах двигателей, то на самолете применено шасси «велосипедного типа», основные колеса которого убираются в фюзеляж впереди и позади бомбоотсека.

Проектирование опытного образца самолета XB-47 (модель 450) было закончено в июне 1946 г. Первый из двух опытных образцов самолета совершил полет 17 декабря 1947 г. На этом самолете были установлены шесть турбореактивных двигателей Аллисон J-35-A с тягой 1650 кг каждый. Позднее на опытных образцах самолета двигатели J-35-A были заменены двигателями Дженерал электрик J-47-GE-3 с тягой 2270 кг каждый. Самолет ХB-47 с новыми двигателями J-47 совершил первый полет 7 октября 1949 г.

Бомбардировщик B-47В ноябре 1943 г. был выдан заказ на 10 самолетов головной серии с двигателями J-47-GE-11, имеющими тягу 2360 кг. Эти самолеты получили обозначение B-47А. Первый бомбардировщик B-47А был выпущен 1 марта 1950 г. Большой серией выпускался бомбардировщик B-47В, в конструкцию которого был внесен ряд изменений и, в частности, была увеличена прочность крыла. На первых 87 бомбардировщиках B-47В были установлены турбореактивные двигатели J -47-GE-11. На 88-м и последующих бомбардировщиках B-47В устанавливались более мощные двигатели J-47-GE-23 с тягой по 2640 кг. Бомбардировщик B-47В совершил первый полет 26 апреля 1951 г. Первоначально расчетный взлетный вес самолета был равен 57 000 кг однако с усилением конструкции самолета, установкой дополнительного оборудования и увеличением запаса горючего допустимый полетный вес самолета с дозаправкой в воздухе был увеличен до 91 600 кг.

RB-47E — специальный самолет-фоторазведчикБомбардировщик B-47В может быть переоборудован для выполнения фоторазведки путем установки в бомбоотсеке фотоаппарата. Переоборудованный для фоторазведки самолет имеет обозначение РB-47В. Разрабатывался проект бомбардировщика B-47С, на котором предполагалось установить четыре турбореактивных двигателя Аллисон J-71-A-5 с тягой по 4270 кг, однако он не был принят. Вместо него было построено два опытных образца самолета XB-47D, на котором вместо четырех турбореактивных двигателей J-47 было установлено два турбовинтовых двигателя Райт YT-49-W-1 мощностью 9500л.с. каждый. Самолеты XB-47D используются как летающие лаборатории для летных испытаний турбовинтовых двигателей и сверхзвуковых воздушных винтов на больших высотах.

В серийном производстве находился бомбардировщик B-47Е, на котором устанавливается шесть турбореактивных двигателей J-47-GE-25 с тягой 2720 кг (3270 кг с впрыском воды). Внешне бомбардировщик B-47Е не отличается от бомбардировщика B-47В, за исключением того, что у бомбардировщика B-47Е на хвостовой огневой точке установлены две 20-мм пушки, наводимые с помощью радиолокатора. Бомбардировщик B-47Е совершил первый полет 30 января 1953 г. Имеется управляемый по радио вариант самолета, получившего обозначение QB-47E, и учебно-тренировочный — ЕТB-47Е, предназначенный для обучения экипажей бомбардировщиков B-47. Специальный самолет-фоторазведчик РB-47Е имеет удлиненную носовую часть фюзеляжа, что увеличило общую длину его фюзеляжа до 34,4 м. В носовой части фюзеляжа расположена специальная кабина, оборудованная системой отопления и кондиционирования воздуха, где установлена фото- и другая разведывательная аппаратура.

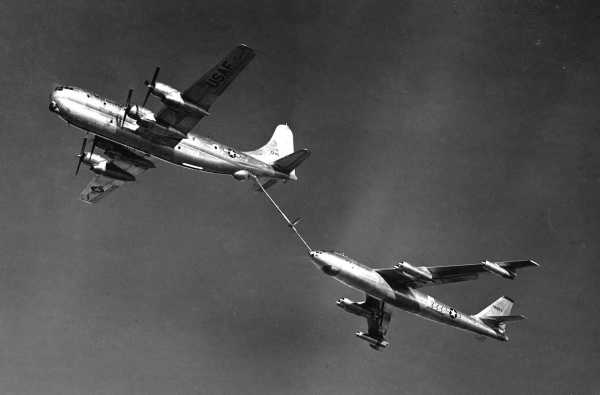

Заправка бомбардировщика B-47B в воздухе с самолета-заправщика KC-97FЭкипаж бомбардировщика B-47Е состоит из трех человек: командир корабля, второй пилот и штурман-бомбардир. Бомбоотсек самолота рассчитан на максимальную бомбовую нагрузку 9000 кг. Оборонительное вооружение самолета состоит только из двух 20-мм пушек, установленных на хвостовой огневой точке. Пушечная установка и аппаратура системы управления огнем представляют собой единый съемный агрегат. Система управления огнем автоматически обнаруживает атакующий самолет, предупреждает об этом летчика, следит за целью, осуществляет прицеливание и открывает огонь, когда цель приблизится на дистанцию действительного огня. Максимальная скорость полета самолета составляет 1000 — 1020 км/час. Во время прохождения 1000-часовой программы испытаний бомбардировщик B-47Е при попутном ветре в течение 30 мин. летел со средней путевой скоростью 1270 км/час.

Все серийные бомбардировщики B-47Е оборудованы для дозаправки в воздухе с помощью жесткой телескопической системы фирмы «Боинг». Приемник топлива расположен сверху в носовой части фюзеляжа. На бомбардировщике B-47Е установлен рекорд продолжительности полета для реактивных самолетов с применением дозаправки горючим в воздухе. Самолет находился в воздухе в течение 35 час., пролетев расстояние 27 300 км. Без дозаправки в воздухе бомбардировщик B-47Е имеет дальность полета, превышающую 5000 км (при определенной бомбовой нагрузке). Дальность полета может быть увеличена за счет установки 5 под крылом сбрасываемых топливных баков емкостью по 6750 л. Размеры самолета: длина 32,5 м, высота I 8,5 м, размах крыла 35,4 м.

jetaircraft.ru

Б-47 Википедия

Боинг Б-47 «Стратоджет» (англ. Boeing B-47 Stratojet) — американский реактивный бомбардировщик, разработанный компанией Боинг в середине 1940-х годов. Использованная на B-47 аэродинамическая схема (размещение двигателей на пилонах под крылом) впоследствии стала традиционной для многих пассажирских самолётов. «Стратоджет» оставался основным американским бомбардировщиком вплоть до появления B-52 «Стратофортресс», а его разведывательные модификации совершили большое число полётов над СССР.

История создания

В 1943 году командование ВВС США пришло к выводу, что армии требуется новый бомбардировщик дальнего радиуса действия с перспективными реактивными двигателями. Техническое задание было отправлено в агентства нескольких крупных авиастроительных компаний, среди которых был и Boeing.

Первым прототипом стал самолёт получивший обозначение «Модель 424», по сути, являющийся версией бомбардировщика B-29, оборудованной четырьмя реактивными двигателями. Результаты испытаний в аэродинамической трубе показали, что фюзеляж от B-29 не позволяет полностью реализовать потенциал реактивной тяги из-за слишком большого лобового сопротивления. Кроме того, в 1944 году ВВС составили новое техническое задание. Самолёт должен иметь максимальную скорость 800 км/ч, крейсерскую скорость 725 км/ч, дальность полёта 5600 км, потолок высоты 13500 м.

Следующим этапом разработки стала «Модель 432». Стремясь снизить лобовое сопротивление, инженеры создали полностью новый фюзеляж, а также изменили расположение двигателей. Теперь они находились в передней части фюзеляжа, а не под крылом.

После поражения Германии в 1945 году в распоряжение Америки попало множество материалов по перспективным военным разработкам, в том числе и в области авиации. Отчёты немецких учёных о положительном эффекте применения планёров со стреловидными крыльями при скоростях близких к звуковым были внимательно изучены американскими специалистами. В сентябре 1945 года руководству ВВС США был представлен ещё один вариант самолёта под обозначением «Модель 448», со стреловидными крылом и хвостовым оперением. Стреловидность крыла составляла 35 градусов, четыре двигателя TG-180 производства General Electric располагались, как и у предыдущей модели, в передней части фюзеляжа, ещё два были установлены в хвостовой части. Компоновка Модели 448 могла вызвать много проблем и была признана неудачной, так как появились сложности с размещением воздухозаборников хвостовых двигателей, а плотное расположение носовых повышало пожароопасность и сулило высокую трудоёмкость обслуживания.

На следующем этапе работ двигатели вновь были перенесены под крылья самолёта, причём конструкторы применили оригинальное решение. На каждом крыле располагалось по три двигателя. Два находились в общей «сдвоенной» мотогондоле ближе к фюзеляжу самолета, а третий почти на конце самого крыла. Вариант получил обозначение «Модель 450» и, в конечном итоге, был утверждён командованием ВВС США.

Компания Boeing получила заказ на два опытных образца в апреле 1946 года. Самолёт получил обозначение «ХВ-47».

Первый экземпляр вышел с завода 12 сентября 1947 года, а уже 17 декабря совершил свой первый полёт. Пилотировали его лётчики-испытатели Роберт Роббинс и Скотт Ослер.

Конструкция

Высокоплан нормальной схемы со стреловидными крыльями и шестью реактивными двигателями. Имеет шасси «велосипедного» типа.

Боевое применение

17 апреля 1955 года лётчик 865-го истребительного авиационного полка, базирующегося на аэродроме Елизово, капитан Рубцов на высоте 12500 м перехватил и сбил американский самолёт-разведчик Boeing RB-47, вторгшийся в воздушное пространство СССР^[2]
.
18 апреля 1955 года cамолёт в разведывательной модификации RB-47 нарушил государственную границу СССР в районе острова Беринга, пос. Никольское, Камчатка и был сбит советским истребителем — капитаном Коротковым в паре с лейтенантом Сажиным, на самолётах МиГ-15. Самолёт-шпион упал в море. Экипаж пропал без вести.^{[источник не указан 181 день]}
7 ноября 1958 года в районе города Вентспилс над Балтийским морем RB-47 был подбит парой МиГ-17 30-й воздушной армии после нарушения границы СССР. Самолёт удалился в нейтральные воды и благополучно вернулся на аэродром, экипаж из трех человек не пострадал^[3]. Согласно справке министра обороны СССР Р. Малиновского тов. Хрущеву Н. С., 7 ноября 1958 года «В момент сближения советский истребитель был обстрелян с борта самолета РБ-47 и, в свою очередь, открыл по нему ответный огонь, после чего американский самолет ушел в юго-западном направлении»^[4]; подбитие американского самолета не упоминается.

1 июля 1960 года самолёт-разведчик ERB-47H Stratojet (регистрационный номер 53-4281, 38-я стратегическая разведывательная эскадрилья ВВС США) был сбит советским лётчиком Василием Поляковым на МиГ-19 над Баренцевым морем. Четыре человека из экипажа ERB-47H погибли, ещё два были спасены советской стороной и освобождены в 1961 году.^[5].
В 1963 году советский МиГ-19 сбил^[где?] очередной американский разведчик RB-47.^[6]
28 апреля 1965 года в ходе воздушного боя бортовым стрелком самолёта-разведчика RB-47 был сбит истребитель МиГ-17 ВВС Северной Кореи, однако американский разведчик сам был повреждён огнём корейских МиГов настолько, что после посадки был сразу же списан.^[7]^[8]

Интересные факты

В начале 1950-х годов ВВС США рассматривали проект превращения нескольких бомбардировщиков B-47 в беспилотные самолёты-снаряды по проекту MX-1457 «Brass Ring» для доставки к целям водородных бомб^[9]. Термоядерные устройства в то время только начинали разрабатываться, их вес и габариты были очень велики^[10] и ещё не было достаточной уверенности у инженеров, что можно будет создать термоядерную бомбу разумных размеров. Согласно проекту, термоядерное устройство должно было быть встроено в конструкцию беспилотного бомбардировщика (под обозначением MB-47) и направляться к цели при помощи радиоуправления с самолёта сопровождения (тоже B-47). Возле цели, оператор направлял беспилотный самолёт с бомбой на снижение, а самолёт управления возвращался на базу. Появление сравнительно компактных, авиатранспортабельных термоядерных бомб в середине 1950-х годов привело к прекращению работ по этому проекту.
Экипажи B-47 были обучены тактике взлёта с минимальным интервалом (англ. MITO), при выполнении которой бомбардировщики поднимаются в воздух с базы один за другим с интервалом всего в 15 секунд. Цель такой тактики — запуск всех бомбардировщиков так быстро, насколько это возможно. Это достаточно опасная процедура, так как бомбардировщики оказываются в зоне турбулентности, вызванной предыдущим самолётом и, кроме того, в результате впрыска воды в турбореактивные двигатели на форсированном режиме возникает густой чёрный дым, который ослепляет пилотов следующих самолётов.

Тактико-технические характеристики

Приведённые характеристики соответствуют модификации B-47E (IV). Источник данных: Standard Aircraft Characteristics ^[11]; Loftin L. K., Jr., 1985.

Технические характеристики

Экипаж: 3 (пилот, второй пилот и наблюдатель)
Длина: 32,64 м
Размах крыла: 35,36 м
Высота: 8,53 м
Площадь крыла: 132,67 м²
Стреловидность по передней кромке: 36°37′
Коэффициент удлинения крыла: 9,43
Средняя аэродинамическая хорда: 3,96 м
Профиль крыла: Boeing 145
Колея шасси: 13,5 м
Масса пустого: 35 867 кг
Масса снаряжённого: 44 503 кг
Нормальная взлётная масса: 102 493 кг (с 4536 кг бомб)
Максимальная взлётная масса: 104 326 кг
Максимальная посадочная масса: 81 647 кг
Масса в бою: 60 341 кг
Масса топлива во внутренних баках: 53 070 кг (с ПТБ и баком в бомбоотсеке)
Объём топливных баков: 68 137 л (с ПТБ и баком в бомбоотсеке)
Силовая установка: 6 × ТРД General Electric J47-GE-25
Тяга: 6 × 26,56 кН (2708 кгс) (максимальная)
- - нормальная: 1 × 23,66 кН (2413 кгс)
  - со впрыском воды: 1 × 32,03 кН (3266 кгс)
- Длина двигателя: 3,66 м
- Диаметр двигателя: 0,998 м
- Сухая масса двигателя: 1228 кг
Коэффициент лобового сопротивления при нулевой подъёмной силе: 0,0148 (оценка)
Эквивалентная площадь сопротивления: 1,96 м²

Лётные характеристики

Максимальная скорость: 978 км/ч (на высоте 4968 м)
Крейсерская скорость: 806 км/ч
Скорость сваливания: 308 км/ч (при нормальной взлётной массе)
Боевой радиус: 3797 км (с 4536 кг бомб, ПТБ и баком в бомбоотсеке)
Перегоночная дальность: 8038 км
Практический потолок: 12 344 м
Скороподъёмность: 22,10 м/с
Нагрузка на крыло: 730,4 кг/м² (при нормальной взлётной массе)
Тяговооружённость: 0,19 (при нормальной взлётной массе)
Длина разбега: 3170 м (при нормальной взлётной массе)
Длина пробега: 1402 м / 792 м (без / с тормозным парашютом)
Аэродинамическое качество: 17,25 (оценка)

Вооружение

Стрелково-пушечное: 2 × 20 мм пушка M24A1 с 350 снарядов на ствол
Боевая нагрузка:
- типовая: 4536 кг (с баком в бомбоотсеке)
- нормальная: 8165 кг
- максимальная: 11340 кг

См. также

Примечания

↑ Knaack, 1988, p. 142
↑ Анохин В. А., Быков М. Ю. Все истребительные авиаполки Сталина. Первая полная энциклопедия. — Научно-популярное издание. — М.: Яуза-пресс, 2014. — С. 870. — 944 с. — 1500 экз. — ISBN 978-5-9955-0707-9.
↑ Super Hustler, FISH, Kingfish, And Beyond (Part 2: FISH)
↑ Крылья против Советов
↑ Лётчик Василий Поляков: «Я сделал два залпа и RB-47 загорелся» // Мурманский календарь, 1 июля
↑ Soviet Air-to-Air Victories of the Cold War
↑ U.S. Air-to-Air Victories during the Cold War, Wars in Yugoslavia, and Anti-Terror War
↑ Far East Air-to-Air Victories
↑ Missile Scrapbook // designation-systems.net
↑ Так, термоядерное устройство, использовавшееся в эксперименте Ivy Mike — первом термоядерном взрыве в США в 1952 году, полностью снаряжённое весило 80 тонн.
↑ Standard Aircraft Characteristics. B-47E IV Stratojet. — The Secretary of the Air Force, Aug 1962. — (AFG-2, Vol-1, Addn 30).

Литература

Knaack Marcelle. Vol. 2 Post-World War II Bombers, 1945-1973. // Encyclopedia of US Air Force aircraft and missile systems. — Washington, D.C.: Office of Air Force History United States Air Force, 1988. — P. 99-158. — 619 p. — ISBN 0-912799-59-5.
Loftin L. K., Jr. Quest for performance: The evolution of modern aircraft. — Washington, D.C.: NASA Scientific and Technical Information Branch, 1985.

wikiredia.ru

Эффект Полякова — как сбивали американцев

Мы с вами совсем недавно разбирали Двойной инцидент в июле 1953-го — это когда в небе Китая погиб наш пассажирский ИЛ-12 и как наши летчики сбили разведчик-бомбардировщик RВ-50. Сколько же таких происшествий происходило в том время я даже и не мог себе представить ! Только вот сейчас наткнулся еще на один сбитый американский самолет…

В ясный и солнечный день 1 июля 1960 года, американский самолёт-разведчик RB-47, по вине своего командования, плохо знавшего географию вкупе с историей (уже и в те времена начала прослеживаться эта тенденция в США), нарушил советскую границу в районе Кольского полуострова, несмотря на то, что с момента уничтожения над территорией СССР самолёта-шпиона U-2 Ф.Пауэрса прошло ровно два месяца.

Шесть членов американского самолёта даже и не подозревали, что четверо из них выполняют последний свой полёт в вечность, сунувшись к «советскому мысу Святой Нос, чтобы получить по своему грешному носу» (слова Хрущёва).

Ошибка американского командования при планировании разведывательной операции заключалась в маленьком нюансе — они не учли (а, возможно, сознательно проигнорировали) тот факт, что советская сторона определила морскую границу декретом, подписанным ещё Лениным, по линии мыс Святой Нос – мыс Канин нос.

18 часов по московскому времени советские локаторы уже засекли неопознанную цель. Никто пока не догадывался, что за гость пожаловал в советское небо. 174-й Гвардейский Краснознаменный Печенгский истребительный авиационный полк имени Бориса Феоктистовича Сафонова, где боевое дежурство нес в тот день капитан Поляков, был приведён в боевую готовность.

В данной зоне ответственности советской ПВО в тот день на дежурстве находились два самолёта-перехватчика: МиГ-19 и Су-9. В воздух был поднят МиГ-19, управляемый капитаном Василием Поляковым, с заданием обнаружить визуально цель и установить бортовой номер самолёта (по утверждению Леонида Гомзякова, служившего в то время в штабе ПВО Кольского полуострова).

На тот момент весь мир только начал переваривать скандал со сбитым американским самолётом Фрэнсиса Пауэрса – Никита Хрущёв рвал и метал, обвиняя американцев во всех возможных смертных грехах. СССР и США находились в напряжённых отношениях, готовых в любой момент перерасти в ядерную войну. Поэтому не удивительны разговоры о простой визуальной фиксации американского самолёта и установления его бортового номера.

Самолёт-перехватчик предназначен для того, чтобы быстро настичь, обнаружить и уничтожить воздушного нарушителя государственной границы, если нарушитель отказывается выполнять его команды. Причём времени на длительные раздумья у пилота на перехватчике абсолютно нет – запас топлива сильно ограничен только условиями выполнения поставленной задачи. Лётчик должен в короткий промежуток времени выполнить задачу, чтобы иметь возможность вернуться на базу. Но в любом случае, для пилота главное – выполнить боевую задачу, а возвращение на базу задача второстепенная и не совсем обязательная. Такова судьба всех лётчиков ПВО…

В подтверждение вышесказанного приведу такой факт – капитан Поляков, чтобы сэкономить время не стал надевать высотный костюм (на эту операцию уходило ШЕСТЬ МИНУТ), потому что главное – выполнить задание, а за ценой мы не постоим…

Поляков, обнаружив американский самолёт-разведчик, доложил своим командирам, что американцы совершенно не реагируют на манёвры советского истребителя, и настойчиво потребовал дальнейших указаний. И вот с этого момента началось самое интересное…

Никто из советских генералов не желал становиться зачинщиком третьей мировой войны, поэтому все начали лихорадочно думать, какие действия предпринять в данной ситуации. А учитывая то, что у тех, кто думал, на плечах были очень большие звёзды, которые они не хотели потерять, решение на отдачу приказа лётчику повисло в воздухе…

В отличие от командиров, четыре капитанские звёздочки не мешали Василию Полякову трезво оценивать ситуацию, в которой он оказался: если в ближайшие пару минут он не получит конкретного приказа на уничтожение американского самолёта или возвращения на базу, то ему, скорее всего, придётся искупаться в море, потому что топлива, чтобы дотянуть до своего аэродрома, наверняка не хватит.

От перспективы купания в водах Баренцева моря, температура воды в котором на данный момент не превышала пяти градусов, капитан Поляков был не в восторге, поэтому выждав максимально возможное время и не получив на свои неоднократные запросы конкретного приказа, советский лётчик взял всю инициативу в свои руки – расстрелял американский самолёт парой очередей из двух 30-мм пушек, выпустив в него 111 снарядов.

RB-47 загорелся и рухнул в море. Капитан Поляков доложил, что цель уничтожена, и он возвращается на свой аэродром…

Капитан Поляков, 1960 год.

Немой сцене на командном пункте ПВО, последовавшей за таким неожиданным сообщением, мог бы позавидовать сам Гоголь – все были в шоке! Уверен, что больше боялись не возможного начала третьей мировой войны (это был бы не самый худший вариант для командования в данном случае), а потери своих «тёплых» генеральских должностей с возможным трибуналом из-за самовольства какого-то капитана.

Если бы Поляков мог моментально вернуться на свой аэродром, то его, скорее всего, отцы-командиры порвали бы на куски, но несколько минут, которые ему понадобились для возвращения, спасли его от возможного рукоприкладства. Когда МиГ-19 Полякова коснулся бетонки, расправляться с ним было некому: одни с сердечным приступом пили валерьянку и сосали валидол, а другие уже поломали от злости зубы – рвать на куски инициативного капитана было некому и нечем.

Если информация о том, что Поляков после своего возвращения был сразу арестован, не подтверждается, то о попытке командования свалить всю вину на него, есть документальное подтверждение в рапорте на имя главнокомандующего ПВО: «ДЕЙСТВИЯ КАПИТАНА ПОЛЯКОВА БЫЛИ ВЫЗВАНЫ ЛИЧНОЙ НЕНАВИСТЬЮ К АМЕРИКАНСКИМ АГРЕССОРАМ».

Но такой бред можно было ещё написать своему командованию. А вот как докладывать ТОТ ФАКТ хозяину в Кремле, что решение на уничтожение самолёта принимал капитан Поляков самостоятельно? Ведь Никита может задать резонный вопрос, А НА ХРЕНА ТОГДА ВЫ ВСЕ МАРШАЛЫ И ГЕНЕРАЛЫ НУЖНЫ, ЕСЛИ ЗА ВАС ДУМАЕТ КАПИТАН? Да, задал задачку капитан Поляков своим командирам…

Пока генералы ломали свои головы, что делать с Поляковым, Хрущёв на пресс-конференции 12 июля 1960 года сказал, что американский самолёт нарушил государственную границу СССР, поэтому и был уничтожен. Когда же Хрущёв поинтересовался у маршала Малиновского: «А где же наш герой?», тот поначалу даже и не понял, о ком идёт речь, так как такой вариант в отношении Полякова даже не рассматривался! А маршал Бирюзов, услышав, что Хрущёв расхваливает лётчика ПВО, льстиво заметил: «Никита Сергеевич, а у нас ВСЕ ТАКИЕ!» Чем доставил неслыханное удовольствие генеральному секретарю – с такими парнями мы всем покажем кузькину мать!..

Интересно, да ? Вообще то это похоже на красивую «байку», а вот как было по другим источникам в реальности :

..«В тот день 1 июля 1960 года я нес боевое дежурство во 2-й готовности на аэродроме под Мурманском. Команду «Воздух!» дали сразу двум экипажам: мне на МиГ-19 и второму – на Су-9. Мне на «МиГе» сделать взлет было легче, нежели товарищу на «Сухом». Пока он гермошлем наденет, комбинезон… минут 10 потребуется. Американцы в те годы обнаглели совсем. Пользовались своим преимуществом по высоте и скорости и безраздельно бороздили наше воздушное пространство. Главной целью RB-47 были советские радары. Часто они подходили к границе фронтом со стороны Норвегии, затем разворачивались на 180 градусов и уходили. При этом засекали работу включавшихся наших РЛС…

Когда 1 июля меня подняли на нарушителя, я еще не знал, что это был RB-47. После наведения на него дали команду: «Перезарядить оружие!» Помимо пушки, на любом «МиГе» висели еще НУРСы. Доложил: «Цель вижу. Что делать?» В ответ: «Подойти поближе и определить». Выполнил, приблизился со стороны правого крыла разведчика примерно до 30 метров и в соответствии с международными правилами подал ему сигнал: «Внимание! Следуйте за мной». Но RB-47 вместо выполнения команды попытался оторваться от меня…»

Заметив за спиной подошедший МиГ-19 Василия Полякова, Фримэн Олмстед закричал: «Внимание, внимание, истребитель по правому борту!» Уильям Палм оглянулся и воскликнул: «Черт, из какого ада выпрыгнул этот русский парень?» Прошло ровно 8 часов полета. По команде командира второй пилот перебрался в кормовую башню к пушкам. По рекомендации штурмана Джона Маккоуна Палм начал выполнять поворот налево. Там, по карте, лежал «Б

Наводил на цель находившегося за штурвалом МиГ-19 Полякова один из старших офицеров полка. Он действовал уверенно лишь до того момента, когда Поляков сообщил: «Цель уходит, что делать?» Офицер растерялся и, по свидетельству очевидцев, несколько минут не мог прийти в себя. Хорошо, что рядом оказался его помощник старший лейтенант Анатолий Котляров. Убедившись, что самолет-нарушитель продолжает игнорировать требования перехватчика, Котляров передал Полякову приказ: «Цель уничтожить».

В своих воспоминаниях летчик Поляков отмечает: «Как только поступил приказ уничтожить цель, я приготовился к атаке. Сначала думал использовать ракеты, но до нарушителя было слишком близко. Дал пушечный залп – RB-47 вздрогнул, пошел на снижение. Я тут же сделал крутой отворот вверх: бомбардировщик мог открыть ответный огонь. На вершине «горки», где меня уже было не достать, увидел исходящие от самолета яркие пульсирующие точки. Потом, в ходе следствия, Маккоун и Олмстед утверждали, что орудия сработали якобы вопреки воле пилотов – при катапультировании кто-то случайно нажал на гашетку…

RB-47 задымился, затем из него вырвался факел огня. Я сделал еще круг, убедился, что самолет падает, и доложил – Цель исчезла. Сказал так потому, что мои переговоры с командным пунктом могли прослушиваться американской радиоразведкой, и внес в доклад этакую неопределенность.

Но когда услышал строгий запрос: «Где цель?», пришлось ответить, как есть: «Цель уничтожена».

Командир RB-47, второй пилот и штурман катапультировались. Олмстеда и Маккоуна подобрало советское рыболовное судно. Командир же экипажа капитан Палм погиб от переохлаждения, его тело обнаружили в резиновой лодке. А вот для специалистов по фото– и радиоэлектронной аппаратуре – капитана Поуза и лейтенантов Гоуфорта и Филлипса – катапульты не предусматривались. Офицеры упали в море вместе с горящим самолетом.

Из воспоминаний:

Увидев огни выстрелов из пушек «МиГа», Олмстед привел в работу свои пушки, но безрезультатно. Русский летчик оказался точнее. После первой очереди объяло пламенем двигатели под левым крылом. Самолет стал резко терять высоту. Вторая 20-секундная очередь принесла еще большие разрушения. Палм отдал приказ: «Приготовиться! Приготовиться!» Все поняли, что речь идет о выброске с парашютами. Всего 10 секунд командир и второй пилот пытались восстановить управление машиной, но потом Палм был вынужден скомандовать: «Прыгаем! Прыгаем!»

Палм, Олмстед и Маккоун выбросились с парашютами. Последним двоим по приземлении на воду удалось вскарабкаться на свои спасательные плотики. Командир запутался в парашютных стропах и захлебнулся. Не повезло и трем «воронам», ушедшим на дно Баренцева моря вместе с обломками самолета.

Через 6 часов Олмстеда и Маккоуна, а также тело Палма, подобрал советский траулер. Их, как и Пауэрса, доставили в Москву, на Лубянку, в КГБ СССР на допрос. Останки их командира передали представителям Соединенных Штатов.

«Когда я вернулся на свой аэродром, сразу же написал боевое донесение, – рассказывает Василий Поляков. – Время моего дежурства еще не вышло, и прилетевший командующий спросил меня, могу ли я продолжать дежурить? Я ответил: «Конечно». Сначала у командования даже были сомнения – не свой ли это был Ту-16. Но объективные средства фотоконтроля подтвердили, что это американский RB-47.

В столице, на Лубянке, я присутствовал на очной ставке со сбитыми мной Олмстедом и Маккоуном. Их допрос проходил параллельно с завершением следствия по делу их коллеги Пауэрса. И второй пилот, и штурман признали, что их самолет нарушил наше воздушное пространство.

В этот день советская сторона ничего не сообщала об этом, потому что Никита Хрущев находился в зарубежной поездке – ждали его возвращения и соответствующих указаний, а пресс-конференция главы государства 12 июля 1960 года открыла лишь некоторые факты этой истории.

Остались в живых только двое из шести членов экипажа сбитого самолета – лейтенанты ВВС США Джон Маккоун и Фирмен Олмстед. Следователям КГБ они сообщили, что подготовка к полету была необычной, даже странной. Командира экипажа капитана Эрнста Палма провожала жена, чего ранее никогда не случалось, при этом она прощалась со слезами на глазах, словно больше его не увидит. Все говорило о том, что командир экипажа знал какой именно полет им предстоит.

Дальнейшие показания пилотов привели следствие к выводу, что это была хорошо спланированная шпионская акция с целью произвести разведку стратегически важного для СССР района. Ну и попутно проверить, будет ли засечен советскими радарами самолет-разведчик.

Выяснилось, что этот бомбардировщик, оснащенный специальной аппаратурой, принадлежал авиационному подразделению военно-стратегической разведки. 1 июля 1960 года в 10 часов по гринвичскому времени он взял старт с американской военной базы в Брайз-Нортоне (Англия) и направился вдоль северных границ Норвегии и Советского Союза. Подобные полеты совершались и ранее, но в этот раз штурману приходилось то и дело вносить поправки в полетную карту: самолет почему-то все время отклонялся от запланированного маршрута. На следствии Джона Маккоуна спросили: «Мог ли командир экипажа вести машину без участия штурмана?»

Подумав, Джон отметил, что капитан Палм был опытным летчиком.

К восемнадцати часам по московскому времени RB-47 уже летел над Баренцевым морем в 22 километрах севернее мыса Святой Нос. Под крылом были воды СССР. Дальний стратегический самолет RB-47 представлял собой разведывательный вариант бомбардировщика В-47 «Стратоджет», принятого на вооружение ВВС США в начале 50-х годов. На нем устанавливалось 6 турбореактивных двигателей (по 2 спаренных на средних и по одному на крайних подкрыльевых пилонах) с тягой 2720-3270 кг. Крыло самолета с тонким профилем и стреловидностью 35 градусов. Скорость полета до 950 км/час. Практический потолок – более 12 км, дальность полета – свыше 6 тыс. 400 км.

Вообще разведывательная деятельность американской авиации в приграничном воздушном пространстве Советского Союза началась еще весной 1949 года в ответ на блокаду

Западного Берлина. Именно тогда в США появился на свет теперь уже широко известный план войны с СССР под названием «Дропшот». Только на первом этапе его осуществления Пентагон планировал сбросить на СССР в течение 30 суток 300 атомных и 200 тыс. обычных бомб.

После этой истории Американцы продолжали посылать к границам СССР самолеты-разведчики, которые еще не раз вторгались в пределы воздушного пространства СССР. В журнале «Ю.С. ньюс энд Уорлд рипорт» гораздо позднее была опубликована статья, автор которой признал, что после того, как сотни американских летчиков «бесследно исчезли в холодных бурях, бушевавших вокруг Советского Союза, их друзьям и близким сообщали неполную, а порой и заведомо ложную информацию о случившемся. Изучение метеоусловий, тренировочные полеты и другие «уважительные причины» приводились официальными лицами США, чтобы хоть как-то оправдаться перед семьями погибших».

Фотография, сделанная в Кремле 14 июля 1960 г. после вручения капитану Василию Амвросиевичу Полякову ордена Боевого Красного Знамени. Слева направо: секретать Президиума Верховного Совета СССР Георгадзе, Председатель Президиума — Брежнев, капитан Поляков, генерал-полковник Савицкий, командующий авиацией ПВО.

Капитан Василий Поляков был награждён орденом Красного Знамени, а американские лётчики навсегда усвоили, что нужно бояться не столько советских генералов, сколько простых советских лётчиков, способных на экспромт в любой ситуации. Кстати, за время «холодной» войны число погибших американских пилотов в аналогичных инцидентах составило 150 человек…

Подвиг лётчика-истребителя капитана Полякова ныне незаслуженно забыт. А между тем, именно его успешная атака в районе мыса Канин Нос 1 июля 1960 г. положила конец наглым вторжениям американских самолётов-разведчиков в воздушное пространство СССР. МиГ-19 имел отличную тяговооружённость и не позволил «стратоджету» уйти в отрыв. С этого момента американцы стали вести себя в небе намного аккуратнее.

[источники]

источники

http://cont.ws/post/97628

http://www.opoccuu.com/010711.htm

http://murders.ru/Dyatloff_group_1_v2_glava_22.html

http://m.aftershock.su/?q=node/318934

http://aviatoru.at.ua/forum/121-681-1

Вот еще некоторые истории советской авиации: вот так Самолет летел без летчика пол Европы, а вот что такое Кнопка «Беленко» и Таран жилого дома самолетом в Новосибирске. Вспомним еще про Ту-104 и человек — «черный ящик» и О том, как в 1944 чуть не началась война между СССР и США. Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=70116

masterok.livejournal.com

Беспилотный UCAS X-47B — смерть в любой уголок планеты » Военное обозрение

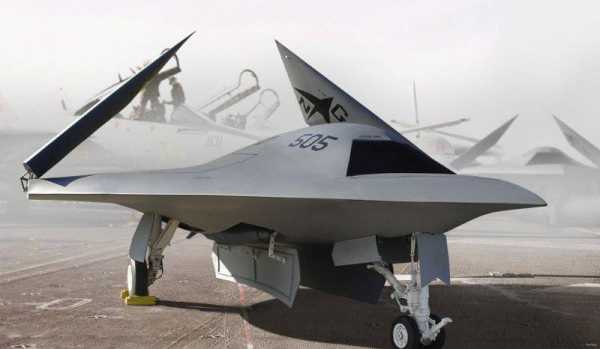

X-47B – летательный аппарат беспилотного управления разработки «Northrop Grumman». Проект финансировался самой компанией, что отличает его от проекта Boeing Х-45, прототип беспилотника имел название X-47A, а после успешных испытаний на море получил имя X-47B

История создания
История данного БПЛА начинается в 2000 году, когда ВМС Соединенных Штатов заключили несколько контрактов с компаниями, занимающимися проектированием и разработкой летательных аппаратов «Northrop Grumman» и «Boeing», на сумму около двух миллионов долларов. Проектное задание – проанализировать концепцию БПЛА для ВМС и создать проектную модель.
Для проектирования БПЛА для использования в ВМС необходимо было решить непростые задачи — морская вода, как известно, не лучшая среда для металлических конструкций, не говоря уже об электронных блоках летательных аппаратов, беспилотная посадка на ограниченную палубу корабля, работа электронных систем при сильных электромагнитных излучениях от корабля-носителя.
Проект предназначался в первую очередь для проведения разведывательных полетов с целью выявления объектов противника в районе действия корабля.
На то время проект не мог быть полностью воплощен в жизнь из-за недостаточных расчетов и слабой мощности вычислительных систем.

Сам беспилотник создан в форме широко выгнутой буквы «V» без хвостовой части, стреловидность передней кромки крыла составляет 55о, задней кромки — 35о. Шасси беспилотника выполнено в трехопорном варианте. Для управления полетом БПЛА оснащен 6-ю рабочими плоскостями. Двигатель канадской фирмы «Pratt & Whitney» обеспечивает высокую скорость полета беспилотного аппарата и расположен в задней части аппарата. Беспилотник состоит из четырех частей, собранных из композитных материалов и соединяющихся примерно в середине корпуса.
БПЛА для ВМС США впервые поднялся в небо в феврале 2003 года, тогда же была совершена посадка на палубу корабля. В целом испытания прошли успешно, после испытаний начинается строительство беспилотника данной модели в полномасштабных размерах.

Новости сегодня
Совсем недавно ВМС США заявили, что к 2014 году прототипы беспилотников будут иметь возможность дозаправки в воздухе. Это означает, что ВМС получат в скором времени БПЛА, который полностью сможет заменить боевой самолет со всеми вытекающими последствиями. Авианосные корабли получат в свое распоряжение идеальный инструмент для проведения разведки – беспилотный, малозаметный и небольшого размера летательный аппарат.
БПЛА сможет поражать цели даже в странах, не имеющих выхода к морскому побережью, ведь корабли ВМС Соединенных Штатов могут находиться вне зоны действия любого вооружения противника.
БПЛА может находиться в воздухе неограниченное время благодаря дозаправке в воздухе, а ведущие операторы могут посменно контролировать беспилотник и зону его применения. Беспилотный аппарат морского базирования в среднем может совершать боевые и разведывательные полеты на расстояние до 8 000 километров, чем существенно изменит баланс применяемых сил в зоне конфликта. Исходя из проведенных исследований, проведенных военными специалистами Пентагона, БПЛА будет готов при необходимости беспрерывно выполнять поставленную боевую задачу в течение 80 часов, что на порядок больше длительности полёта боевых самолетов с пилотами.
Чтобы представить себе все возможности применения БПЛА с борта авианосца, приведем пример – авианосная многоцелевая группа ВМС США с авианосцем, на борту которого находятся боевые БПЛА X-47B, находится возле берегов Индии и может контролировать оттуда всю Азию, территорию Африки и даже производить разведывательные полеты над столицей России. Хотя сама группировка кораблей будет находиться вне зоны досягаемости оружия предполагаемого противника. Потеря беспилотника в ходе боевых действий – потеря, с которой готовы смириться ВМС США, ведь это только «финансовые потери».

Основные характеристики «X-47B»:
— Длина корпуса 11.6 метра;
— размах крыла 19 метров;
— высота 3.1 метра;
— масса неснаряженного БПЛА 6.4 тонны;

— максимальный взлетный вес 20 тонн;
— масса боезапаса 2 тонны;
— средняя скорость полета 530 км/ч;
-максимальная скорость более 900 км/ч;
— практический потолок 12 километров.
Вооружение:
— две бомбы JDAM;
— разведывательное оборудование SAR/IO/EO/GMTI/

Дополнительная информация
Ожидается, что беспилотники X-47B поступят в ВМС США в 2018 году. Будут проведены боевые и летные испытания с береговых баз и с палубы авианосца «George Washington», которые запланированы на 2013-2014 годы. После испытаний БПЛА пройдет ряд тестовых заправок в воздухе от различных самолетов-заправщиков. В конце предполагается испытать беспилотник в выполнении боевых задач с другими боевыми самолетами в группе и парами.

topwar.ru

Sun n Fun 2010 ч.24:AC-47 первый самолет ганшип!!!

Douglas AC-47 Spooky (также имеющий прозвища «Puff, the Magic Dragon») был первым в серии ганшипов,разработанных для United States Air Force во время Вьетнамской войны. Один из таких летающих экземпляров можно было посетить всего за 2 доллара сша!!! Всего было построено 53 таких самолета.

Sun n Fun 2010 , Tampa FL
Как всегда использую информацию с сайтов
http://www.airwar.ru
http://ru.wikipedia.org/wiki
и других источников найденных мною в инете и литературе.

Вообще на таких сборищах попасть в самолет легко,после оплаты небольшой суммы. И это правильно. В итоге можно спокойно все рассмотреть,а не толкаться локтями с галдящей,жующей,за все хватающейся братией,не понимающей зачем они сюда забрались:-((( Внешне конечно может показаться,что не такая уж и великая мощь у этого самолета6как то несолидно выглядят миниганы в окошечках,но это представление весьма обманчиво.

До начала массированного использования вооруженных сил США в Индокитае (то есть примерно до 1964 г.) командование ВВС не считало непосредственную авиационную поддержку и борьбу с партизанскими перевозками приоритетными, главное внимание уделялось обеспечению операций «зеленых беретов». Война во Вьетнаме показала ошибочность такого похода. Символом авиации специального назначения в годы вьетнамской войны стал могучий С-130, ощетинившийся разнокалиберными пушками, а 80% вылетов «диверсионных» самолетов приходилось на непосредственную авиационную поддержку наземных войск, борьбу с перевозками или на обеспечение работы «ганшипов», причем боевые вылеты совершались главным образом ночью.
Одна из табличек,рассказывающая о этом самолете.

«Медвежью услугу» реактивным самолетам оказала их высокая скорость полета. Даже в дневное время у экипажей истребителей-бомбардировщиков были проблемы с наведением на уже обнаруженные цели, а в темное время суток (любимое время ведения боевых действий вьетконговцами) точность поражения становилась просто отвратительной. Кроме того, время реакции на угрозу у сверхзвуковых самолетов было слишком велико, и базировались они только на аэродромах с твердым покрытием, которых было не очень много во Вьетнаме, а часть располагалась даже в Таиланде. Поэтому ко времени на подготовку самолета к боевому вылету приплюсовывалось и полетное время, в отдельных случаях весьма приличное даже для реактивного самолета. В то же время ограниченный запас топлива не позволял организовать работу «по вызову» из положения «дежурства в воздухе».
Вид от кабины. Тут нечто вроде багажного отсека.

Все годы вьетнамской войны головной болью для американского командования была так называемая тропа Хо Ши Мина — широкая сеть дорог и тропинок на территории Южного Вьетнама и Лаоса, по которой осуществлялось снабжение отрядов Национального Фронта Освобождения (НФО) Южного Вьетнама. Проблемы, с которыми столкнулись летчики, были такие же, как и при поддержке своих войск в укрепленных деревнях. Перевозки осуществлялись ночью, транспортные средства маскировались, и даже если каким-то образом удавалось установить местонахождение грузовиков, то к моменту появления авиации колонна успевала исчезнуть в неизвестном направлении, и ее приходилось искать заново, но уже с воздуха. Единственным положительным для янки фактором была относительно слабая ПВО; именно это обстоятельство и оказалось решающим при рождении воздушного линкора.
вид на кабину,все предельно функционально

Итак, был необходим самолет, имеющий большую продолжительность полета, мощное вооружение, способный круглосуточно находить и эффективно поражать цели из бортового оружия. Неплохо зарекомендовали себя в борьбе с перевозками по тропе Хо Ши Мина старые А-26, извлеченные в пожарном порядке с баз хранения Национальной гвардии США, а также усовершенствованное «издание» «Инвейдера» — В-26К. Но не на эти, отходящие в историю машины легла основная нагрузка по борьбе с перевозками. Недостатком В-26К, АТ-28 и других подобных самолетов было ограниченное время воздействия бортового оружия по наземной цели, фактически определяемое только продолжительностью пикирования. Любой другой самолет, имеющий стреляющее вперед вооружение, имел бы тот же самый недостаток. Требовалось радикально изменить размещение бортового стрелкового оружия.
GE MXU-470 это модуль фирмы Emerson Electric для установки минигана GAU-2B/A ,калибра 7,62,скорострельность от 3 до 6 тыс выстрелов в минуту!!!

У истоков создания новой «редакции» ударного самолета стоял капитан Рональд В.Терри, служивший в испытательном центре ВВС Райт-Паттерсон. Анализируя опыт применения самолетов непосредственной поддержки, он наткнулся на материалы, обобщающие опыт американского летчика-миссионера Нэта Сэйнта по беспосадочной доставке грузов и почты в глухие деревни, затерянные в сельве Южной Америки. Самолет с выпущенным с левого борта тросом вставал в левый вираж и кружился вокруг фиксированной точки на земле, куда и спускался нижний конец троса.* Творческий мозг капитана заменил трос на длинную очередь из бортового оружия, в результате чего резко возросло время обстрела точечной цели, а большой угол наклона траектории полета пуль способствовал их меньшему рассеиванию.
Патронные ящики,а метод стоит взять на вооружение,так можно и передавать груз и в общем забирать!!! Надо только правильно посчитать все!

Капитан Терри был не первым, кто догадался фиксированно установить бортовое оружие перпендикулярно продольной оси самолета. Еще в 1927 г. на биплане DH-4 Воздушного корпуса США установили под углом 90″ к оси самолета крупнокалиберный пулемет; испытания прошли успешно, но дальнейшего развития идея не получила. Подлинным энтузиастом подобной схемы размещения бортового стрелкового оружия был полковник Мак-Дональд, предложивший несколько оригинальных схем вооружения для ведения огня вбок во время Второй мировой войны, которые, правда, не были реализованы в металле. После войны упорный полковник продолжал отстаивать и развивать свои идеи. В 1961 г. начал изучать проблемы, связанные с установкой мощного вооружения, стреляющего вбок, ведущий инженер фирмы Белл Ральф Флексман. В 1962 г. группа специалистов фирмы сформулировала концепцию «Ганшина».
Чеклисты стрелков !

В 1963 г. началось практическое воплощение идеи. ВВС выделили старый транспортник С-123 для проведения серии летных испытаний. Испытания закончились летом 1964 г.; сразу же после их окончания капитан Терри в составе одного из отрядов 1-го диверсионного авиакрыла отправился во Вьетнам для изучения опыта противопартизанской войны. Идея полковника Мак-Дональда получила путевку в жизнь.
Слева видны патроны.

Наиболее подходящими для переоборудования в «Ганшины» оказались транспортные самолеты, имеющие значительную продолжительность полета и большой объем грузовой кабины, вполне пригодный для размещения батареи пулеметов и кучи боеприпасов к ним. Недостатком была невысокая крейсерская скорость полета и (обратная сторона больших внутренних объемов) значительные геометрические размеры, из-за чего транспортники представляли хорошую цель для зенитной артиллерии. Однако в начале вьетнамской войны в ПВО Вьет Конга использовались в основном пулеметы винтовочного калибра, зенитных батарей с радиолокационным наведением, способных сбивать самолеты ночью, не было совсем. Поэтому в качестве противопартизанского оружия вооруженный транспортный самолет представлялся идеальным средством.
Наш миниган крупнее,интересно,а в задачу стрелков входило менять ленты только? Кто нажимал на гашетку? Видна система отвода пороховых газов и охлаждения?

В октябре 1964 г. капитан Терри вместе с другими членами испытательной команды на самолете С-47, прихватив стандартные подвесные контейнеры SUU-11A/A с шестиствольными пулеметами «миниган», отбыл во Вьетнам для продолжения испытаний «Ганшина» в боевых условиях. Установка контейнеров с «миниганами» на С-47 (серийный 43-48579) проводилась в полевых условиях на авиабазе Бьен Хоа; два пулемета установили в иллюминаторах левого борта, третий — в проеме грузовой двери. С левой стороны пилотской кабины смонтировали прицел, позаимствованный у штурмовика А-1 «Скайрейдер», а кнопку управления оружием смонтировали на командирском штурвале (огонь можно было вести как залпом из всех трех пулеметов, так и индивидуально). Экипаж «Ганшина» состоял из командира/ первого пилота, второго пилота, штурмана, трех человек, обслуживающих пулеметные установки (их главная задача — следить, чтобы не кончились патроны, и вовремя пополнять боекомплект), и радиста-переводчика для упрощения общения с вьетнамскими союзниками.

Для первого боевого С-47 сформировали два экипажа: один под командованием капитана Джэка Харви и второй — под командованием капитана Ли Джонсона. Терри лично проинструктировал оба экипажа и совершил вместе с ними несколько боевых вылетов. Убедившись, что ученики восприняли идею, он вернулся в Штаты в начале 1965 г. для продолжения работ по созданию новых «Ганшипов», теперь уже на базе самолета С-130.
Карта боевых действий.

Вооруженному С-47 первоначально присвоили индекс FC-47 (Fighter/Cargo-47 — истребитель/грузовоз). Немедленно последовали протесты и коллективные письма руководству ВВС (ну прямо как у нас, коллективное письмо в адрес ЦК КПСС и лично товарища Леонида Ильича) от летчиков-истребителей, уязвленных тем, что старенький утюг-Дуглас попал в одну компанию с «Фантомом». Протесты возымели действие, и название изменили на АС-47 (Attac/Cargo — штурмовик/грузовоз).
Места для экипажа,с выемками под…

Вскоре единственный «Ганшип» получил и имя собственное. Корреспондент газеты «Старз энд Страйпз» наблюдал действия Дугласа, поддерживавшего огнем гарнизон маленького опорного пункта в дельте р.Меконг. Трассирующие очереди шестистволок на фоне ночной тьмы произвели на него ошеломляющее впечатление. Вскоре в газете появилась статья под броским заголовком: «Puff The Magic Dragon» («Извергай огонь, сказочный дракон»). Звучная фраза понравилась обоим экипажам АС-47, а на носу фюзеляжа появилась надпись «Puff». «Пуфф» произвел впечатление не только на заезжего газетчика, но и на вьетконговцев: в трофейных документах янки нашли приказ, запрещающий применять оружие против «огнедышащего» самолета, дабы не приводить в ярость монстра. Надо сказать, вьетнамцы недолго относились к «Ганшипам» с таким пиететом.
Доступ в кабину нам закрыли,чтобы не тратить силы и не следить за посетителями. Не то что-нибудь накрутят:-(((

В начале 1965 г. была сформирована первая эскадрилья АС-47. Мероприятия по ее организации свелись к минимуму. Одним прекрасным вечером в командном домике (правильней сказать — в командной хижине) 4 -и эскадрильи «Ганшипов» (ACSq) раздался звонок из штаба 7-й воздушной армии: «Какое имя и символ вы хотели бы выбрать для своей части?» Вопрос немало озадачил личный состав подразделения, состоявший из двух бывших пилотов истребителей. На тот момент на вооружении эскадрильи находились два «Кольта» самих офицеров, а техническое оснащение включало телефон и штабную лачугу. Один из офицеров посоветовал назвать свою часть привидением, сопроводив свое пожелание непечатным комментарием в адрес штабистов. «О’кей, пусть будет «Spooky», — вежливо ответили на другом конце трубки. Эскадрилья вскоре перестала быть призрачной, а название «Спуки» так и осталось за АС-47.
Удобное место для одного из членов экипажа,видимо того,который отвечал за загрузку!!!

В конце 1964 г. и первую половину 1965 г. над Вьетнамом летал только «Пуфф». Нагрузка на экипажи была очень велика. Самолет мотался по всей стране от Ня Транга на севере — до дельты Меконга на юге. В мае 1965 г. к нему присоединился второй «Ганшип», переоборудованный в местных условиях. Ну а в июле начались тренировки 4-й эскадрильи в Канзасе. Летный состав в ожидании вооруженных «Дакот», которые переоборудовались на заводе фирмы Эйр Интернэшнл, на обычных С-47 отрабатывал тактику применения «Ганшипов».
Прицел в кабине я не заметил.

Командование 7-х ВВС хотело получить «Ганшины» как можно быстрее и всячески приветствовало попытки вооружать старые DC-3 непосредственно во Вьетнаме. Проблемой были контейнеры SUU-11, которых постоянно не хватало, поскольку их подвешивали чуть ли не на все типы летательных аппаратов, встречавшихся в Южном Вьетнаме. Специалисты инженерно-технической службы ВВС предложили вместо трех шестистволок устанавливать десять пулеметов Браунинг М-2. Решение было не лучшим, все десять стволов выплевывали в минуту 6000 пуль -столько же, сколько один «миниган», но другого пути не было.
верхняя панель в кабине.

В Штатах десятком «браунингов» были вооружены четыре машины, три были сразу же отправлены во Вьетнам, а одну передали 4-й эскадрилье для учебы. Осенью 1965 г. подразделение «Ганшипов», получив первые три АС-47, переоборудованные в заводских условиях, прибыло во Вьетнам, а два «Пуффа» и три С-47 с «браунингами» были отозваны в США для ремонта. На авиабазе Кларк самолеты получили камуфляжную окраску; до этого, как ни странно, «ночные драконы» были серебристыми, что вовсе не способствовало снижению их заметности. Всего же в составе 4-й эскадрильи насчитывалось 11 «новых» АС-47 и четыре «старых» FC-47.
Рабочее место второго пилота.

Родным домом для 4-й эскадрильи стала авиабаза Ня Транг, но также как и «Пуфф», ее самолеты можно было увидеть во всех концах Южного Вьетнама, они действовали с авиабаз Дананг, Плейку, Бьенхоа, Биньтхай. Первые боевые вылеты были успешными, боевая карьера складывалась удачно, несмотря на старость самолетов, молодость и неопытность их пилотов. Впечатляла огневая мощь самолетов: за 3 с, становясь в вираж, АС-47 «обрабатывал» площадку, размером с футбольное поле.

Безоблачная карьера первых «ганшипов» продолжалась до января 1966 г., пока эскадрилью не привлекли к блокаде знаменитой тропы Хо Ши Мина. К этому времени отряды НФО уже обзавелись большим количеством 37-мм и 57-мм зенитных пушек, в том числе и с радиолокационным наведением. Старый транспортник представлял лакомую цель для их расчетов. За короткое время над тропой были потеряны шесть АС-47. 4-й эскадрилье вообще принадлежит печальный рекорд в американских ВВС периода войны в Индокитае — наивысшее количество потерь по отношению к количеству боевых вылетов. Это неудивительно, принимая во внимание специфику ночных полетов на тихоходных самолетах, до предела набитых боекомплектом к пулеметам (как следствие — чрезмерная задняя центровка и трудности в пилотировании) да к тому же управляемых «зелеными» летчиками. Даже «новые» самолеты, пригнанные с завода, зачастую были старше своих пилотов.

Над тропой Хо Ши Мина АС-47 потерпели сокрушительное поражение, другое дело — ночные полеты на прикрытие укрепленных пунктов. Зачастую «Привидению» достаточно было лишь один раз обнаружить себя огнем пулеметов, чтобы атаки вьетконговцев прекратились на всю ночь. Эффективность самолетов при таких вылетах была очень высокой. Так, по американским данным, за один ночной полет экипаж АС-47 уничтожил более 400 партизан. Все же и здесь не все было хорошо. В качестве примера можно сослаться на действия «привидений» при обороне укрепленного лагеря А-Шо, расположенного вблизи вьетнамо-лаосской границы недалеко от 38-й параллели.

Укрепленный лагерь в форме треугольника был построен еще в 1964 г. Особого значения ему не придавалось до марта 1966 г., когда было принято решение построить на месте обычного опорного пункта авиабазу. 7 марта военно-транспортными самолетами в А-Шо была переброшена очередная смена солдат, которые сразу же принялись за работы по укреплению лагеря. Строительные работы не остались без внимания партизан. В ночь на 9 марта начался минометный обстрел лагеря, за которым последовала атака. Против десяти американских спецназовцев, 150 отборных бойцов из племени Ня и незначительного числа солдат армии республики Вьетнам, командование Вьет Конга привлекло от 3000 до 5000 бойцов.
самолет снаружи внешне ничем не отличается от своих собратьев.

При таком раскладе надежда обороняющихся была только на авиацию. Нападавшие предусмотрели это и устроили настоящий «огненный ящик» вокруг опорного пункта, сосредоточив массу станковых пулеметов, включая крупнокалиберные ДШК. Первые самолеты прилетели в 9 утра, но не смогли обнаружить цели из-за тумана и низкой облачности. В 11.20 в небе над А-Шо появился АС-47. Совершив две неудачных попытки вслепую выйти на цель, его командир капитан Коллинз с третьего захода все-таки пробил облачность на высоте около 100 м в нескольких милях от лагеря, над которым вздымались клубы огня и дыма. «Дуглас» сразу же попал под зенитный огонь. Тем не менее, сопровождаемый трассами с земли, «Дракон» направился в сторону А-Шо и обрушил на вьетконговцев лавину огня.

Радость солдат, державших оборону в лагере, была недолгой: сначала у «ганшипа» задымил правый двигатель, секундой спустя — левый. Экипажу удалось посадить машину на склон горы. После нескольких неудачных попыток оставшихся в живых членов экипажа удалось вывезти из зоны боевых действий на вертолете СН-ЗС. Дневной боевой вылет на хорошо прикрытую зенитными пулеметами цель окончился для экипажа АС-47 весьма печально. В ночь на 10 марта над А-Шо кружил еще один «Спуки», беспокоящий огонь его шестистволок несколько остудил пыл атакующих, хотя больших потерь и не причинил. Днем 10 марта укрепленный пункт был захвачен. Главной причиной американцы посчитали недостаточную поддержку с воздуха, в частности, отметили низкую эффективность и высокую уязвимость «ганшипов» при атаках в сложных метеоусловиях целей, прикрытых сильной ПВО.

К 1967 г. в составе 7-х ВВС было уже две эскадрильи «Ганшипов»: знакомая нам 4-я и новая — 3-я. Некоторые машины вооружались тремя крупнокалиберными пулеметами МЗ. Самолеты стали привлекаться и к операциям над Лаосом и Камбоджей, базируясь на аэродромах Таиланда. Боевая карьера американских «Привидений» в Индокитае закончилась в 1969 г., последний боевой вылет летчики 4-й эскадрильи совершили 30 ноября 1969 г., а 15 декабря эскадрилья официально прекратила свое существование.

Материальная часть 3-й и 4-й эскадрилий была передана союзникам США по «грязной войне»; 18 АС-47 достались южновьетнамцам, 11 — королевским ВВС Лаоса, еще семь самолетов переданы ВВС Камбоджи и Таиланда. По данным командования вооруженных сил США, в период с конца 1964 г. по начало 1969 г. благодаря огневой поддержке самолетов АС-47 удалось удержать более 6000 деревень и опорных пунктов.

Хозяева самолета,сетуя на дороговизну,просят о пожертвованиях!!!
Шина-900уе
Галлон топлива-5,75 уе (кушает он вероятно не меньше ста галлонов в час)
масло-12,85 за галлон
страховка-18тыс уе в год
свечи по 20 долларов за каждую,а надо их если не ошибаюсь 56 на самолете
двигатель по 45 тыс уе каждый
тормоза по 5 тыс уе

Mark 24 это осветительная ракета,которая плавно спускалась на парашюте и освещала землю

Еще один вид на кабину

состав бортовой аптечки

Общий вид сзади

Двигатель Pratt Whitney R-1830-93 Twin Wasp

Блистер сверху

Наш самолет в воздухе

Какой то он слегка пошарпанный,пора на покраску:-)))

Наш самолет принадлежит- American Flight Museum
Это Douglas C-47D Skytrain (DC-3A-467) регистрационный номер N2805J / 43-48770(военный) / EN (cn 20835) 1943 года выпуска. Именно на этом самолете летал американский национальный герой John Lee Levitow

вот он целиком

ЛТХ:
Модификация АС-47D
Размах крыла, м 28.96
Длина, м 19.57
Высота, м 5.16
Площадь крыла, м2 91.69
Масса, кг
пустого самолета 8200
нормальная взлетная 14970
Тип двигателя 2 ПД Pratt Whitney R-1830-93 Twin Wasp
Мощность, л.с. 2 х 1200
Максимальная скорость , км/ч 373
Крейсерская скорость , км/ч 282
Практическая дальность, км 3500
Боевая дальность, км 2435
Практический потолок, м 7452
Экипаж 7-8(пилот, второй пилот,штурман,борт инженер,ответственный за загрузку, 2 стрелка и южно-вьетнамский наблюдатель)
Полезная нагрузка: три 7.62-мм шестиствольных пулемета GAU-2A Minigun в контейнере SUU-11A c 2000 патронами на пулемет
ПУ для 48 осветительных ракет Mk24 Mod 3

igor113.livejournal.com

Б-47 Вики

История создания[ | код]

Конструкция[ | код]

Боевое применение[ | код]

17 апреля 1955 года лётчик 865-го истребительного авиационного полка, базирующегося на аэродроме Елизово, капитан Рубцов на высоте 12500 м перехватил и сбил американский самолёт-разведчик Boeing RB-47, вторгшийся в воздушное пространство СССР^[2].
18 апреля 1955 года cамолёт в разведывательной модификации RB-47 нарушил государственную границу СССР в районе острова Беринга, пос. Никольское, Камчатка и был сбит советским истребителем — капитаном Коротковым в паре с лейтенантом Сажиным, на самолётах МиГ-15. Самолёт-шпион упал в море. Экипаж пропал без вести.^{[источник не указан 181 день]}
7 ноября 1958 года в районе города Вентспилс над Балтийским морем RB-47 был подбит парой МиГ-17 30-й воздушной армии после нарушения границы СССР. Самолёт удалился в нейтральные воды и благополучно вернулся на аэродром, экипаж из трех человек не пострадал^[3]. Согласно справке министра обороны СССР Р. Малиновского тов. Хрущеву Н. С., 7 ноября 1958 года «В момент сближения советский истребитель был обстрелян с борта самолета РБ-47 и, в свою очередь, открыл по нему ответный огонь, после чего американский самолет ушел в юго-западном направлении»^[4]; подбитие американского самолета не упоминается.
1 июля 1960 года самолёт-разведчик ERB-47H Stratojet (регистрационный номер 53-4281, 38-я стратегическая разведывательная эскадрилья ВВС США) был сбит советским лётчиком Василием Поляковым на МиГ-19 над Баренцевым морем. Четыре человека из экипажа ERB-47H погибли, ещё два были спасены советской стороной и освобождены в 1961 году.^[5].
В 1963 году советский МиГ-19 сбил^[где?] очередной американский разведчик RB-47.^[6]
28 апреля 1965 года в ходе воздушного боя бортовым стрелком самолёта-разведчика RB-47 был сбит истребитель МиГ-17 ВВС Северной Кореи, однако американский разведчик сам был повреждён огнём корейских МиГов настолько, что после посадки был сразу же списан.^[7]^[8]

Интересные факты[ | код]

В начале 1950-х годов ВВС США рассматривали проект превращения нескольких бомбардировщиков B-47 в беспилотные самолёты-снаряды по проекту MX-1457 «Brass Ring» для доставки к целям водородных бомб^[9]. Термоядерные устройства в то время только начинали разрабатываться, их вес и габариты были очень велики^[10] и ещё не было достаточной уверенности у инженеров, что можно будет создать термоядерную бомбу разумных размеров. Согласно проекту, термоядерное устройство должно было быть встроено в конструкцию беспилотного бомбардировщика (под обозначением MB-47) и направляться к цели при помощи радиоуправления с самолёта сопровождения (тоже B-47). Возле цели, оператор направлял беспилотный самолёт с бомбой на снижение, а самолёт управления возвращался на базу. Появление сравнительно компактных, авиатранспортабельных термоядерных бомб в середине 1950-х годов привело к прекращению работ по этому проекту.
Экипажи B-47 были обучены тактике взлёта с минимальным интервалом (англ. MITO), при выполнении которой бомбардировщики поднимаются в воздух с базы один за другим с интервалом всего в 15 секунд. Цель такой тактики — запуск всех бомбардировщиков так быстро, насколько это возможно. Это достаточно опасная процедура, так как бомбардировщики оказываются в зоне турбулентности, вызванной предыдущим самолётом и, кроме того, в результате впрыска воды в турбореактивные двигатели на форсированном режиме возникает густой чёрный дым, который ослепляет пилотов следующих самолётов.

Тактико-технические характеристики[ | код]

Технические характеристики

Экипаж: 3 (пилот, второй пилот и наблюдатель)
Длина: 32,64 м
Размах крыла: 35,36 м
Высота: 8,53 м
Площадь крыла: 132,67 м²
Стреловидность по передней кромке: 36°37′
Коэффициент удлинения крыла: 9,43
Средняя аэродинамическая хорда: 3,96 м
Профиль крыла: Boeing 145
Колея шасси: 13,5 м
Масса пустого: 35 867 кг
Масса снаряжённого: 44 503 кг
Нормальная взлётная масса: 102 493 кг (с 4536 кг бомб)
Максимальная взлётная масса: 104 326 кг
Максимальная посадочная масса: 81 647 кг
Масса в бою: 60 341 кг
Масса топлива во внутренних баках: 53 070 кг (с ПТБ и баком в бомбоотсеке)
Объём топливных баков: 68 137 л (с ПТБ и баком в бомбоотсеке)
Силовая установка: 6 × ТРД General Electric J47-GE-25
Тяга: 6 × 26,56 кН (2708 кгс) (максимальная)
- - нормальная: 1 × 23,66 кН (2413 кгс)
  - со впрыском воды: 1 × 32,03 кН (3266 кгс)
- Длина двигателя: 3,66 м
- Диаметр двигателя: 0,998 м
- Сухая масса двигателя: 1228 кг
Коэффициент лобового сопротивления при нулевой подъёмной силе: 0,0148 (оценка)
Эквивалентная площадь сопротивления: 1,96 м²

Лётные характеристики

Максимальная скорость: 978 км/ч (на высоте 4968 м)
Крейсерская скорость: 806 км/ч
Скорость сваливания: 308 км/ч (при нормальной взлётной массе)
Боевой радиус: 3797 км (с 4536 кг бомб, ПТБ и баком в бомбоотсеке)
Перегоночная дальность: 8038 км
Практический потолок: 12 344 м
Скороподъёмность: 22,10 м/с
Нагрузка на крыло: 730,4 кг/м² (при нормальной взлётной массе)
Тяговооружённость: 0,19 (при нормальной взлётной массе)
Длина разбега: 3170 м (при нормальной взлётной массе)
Длина пробега: 1402 м / 792 м (без / с тормозным парашютом)
Аэродинамическое качество: 17,25 (оценка)

Вооружение

Стрелково-пушечное: 2 × 20 мм пушка M24A1 с 350 снарядов на ствол
Боевая нагрузка:
- типовая: 4536 кг (с баком в бомбоотсеке)
- нормальная: 8165 кг
- максимальная: 11340 кг

См. также[ | код]

Примечания[ | код]

↑ Knaack, 1988, p. 142
↑ Анохин В. А., Быков М. Ю. Все истребительные авиаполки Сталина. Первая полная энциклопедия. — Научно-популярное издание. — М.: Яуза-пресс, 2014. — С. 870. — 944 с. — 1500 экз. — ISBN 978-5-9955-0707-9.
↑ Super Hustler, FISH, Kingfish, And Beyond (Part 2: FISH)
↑ Крылья против Советов
↑ Лётчик Василий Поляков: «Я сделал два залпа и RB-47 загорелся» // Мурманский календарь, 1 июля
↑ Soviet Air-to-Air Victories of the Cold War
↑ U.S. Air-to-Air Victories during the Cold War, Wars in Yugoslavia, and Anti-Terror War
↑ Far East Air-to-Air Victories
↑ Missile Scrapbook // designation-systems.net
↑ Так, термоядерное устройство, использовавшееся в эксперименте Ivy Mike — первом термоядерном взрыве в США в 1952 году, полностью снаряжённое весило 80 тонн.
↑ Standard Aircraft Characteristics. B-47E IV Stratojet. — The Secretary of the Air Force, Aug 1962. — (AFG-2, Vol-1, Addn 30).

Литература[ | код]

Knaack Marcelle. Vol. 2 Post-World War II Bombers, 1945-1973. // Encyclopedia of US Air Force aircraft and missile systems. — Washington, D.C.: Office of Air Force History United States Air Force, 1988. — P. 99-158. — 619 p. — ISBN 0-912799-59-5.
Loftin L. K., Jr. Quest for performance: The evolution of modern aircraft. — Washington, D.C.: NASA Scientific and Technical Information Branch, 1985.

ru.wikibedia.ru
