Описание самолета

Ан-12 «Куб» (первый полет в 1957 г.) создавался как военно-транспортный самолет для Советских ВВС. Его хвостовая часть была резко скошена вверх, так как там располагался грузовой люк, позволявший производить прямую загрузку техники. В самом конце фюзеляжа, прямо за рулем высоты было оборудовано место для стрелка. Ан-12 в основном использовался для переброски парашютно-десантных войск.

В 1966 г. для этих целей остались в эксплуатации более 100 машин. Кроме того, небольшое количество Ан-12 «Куб-A» и «Куб-B» были оборудованы для ведения электронной разведки, а Ан-12 «Куб-С» — для электронного радиопротиводействия. «Куб-А» был снабжен дополнительными антеннами, «Куб-В» имел набор обтекаемых радиолокационных антенн в нижней части фюзеляжа, а «Куб-С» был оборудован другим набором антенн, одна из которых была расположена на месте 23-миллиметровой хвостовой пушки «Куба».

Створки грузового люка гражданской модели при открывании превращались в аппарель, с помощью которой велись все погрузочно-разгрузочные работы. Эти грузопассажирские самолеты начали использоваться Аэрофлотом в феврале 1966 г. В хвостовой части военных транспортных самолетов была установлена пушка, замаскированная и закрытая обтекателем. К моменту прекращения производства в 1973 г. было изготовлено 350 самолетов Ан-12 гражданской и военной версии.

Самолеты Ан-12 поставлялись Афганистану, Алжиру, КНР, Чехословакии, Эфиопии, Индии, Ираку, Иордании, Малайзии, Польше, Югославии. Они применялись в локальных войнах и вооруженных конфликтах практически во всех регионах мира.

Несколько сот экземпляров Ан-12, имеющихся в составе ВВС России, планируется заменить в начале следующего десятилетия машинами нового поколения Ан-70 или Ту-330ВТ.

Тактико-технические характеристики

Год принятия на вооружение — 1958
Размах крыла — 38,0 м
Длина самолета — 22,1 м
Высота самолета — 10,53 м
Площадь крыла — 121,7 кв.м
Масса, кг
— пустого самолета — 28000
— нормальная взлетная — 55100
— максимальная взлетная — 61000
Внутреннее топливо — 18100 л
Тип двигателя — 4 ТВД Прогресс (Ивченко) АИ-20К
Мощность — 4 х 4250 л.с.
Максимальная скорость — 777 км/ч
Крейсерская скорость — 670 км/ч
Практическая дальность — 5700 км
Дальность действия — 3200 км
Практический потолок — 10200 м
Экипаж — 5+1 чел

Полезная нагрузка

90 солдат или 60 парашютистов или 20000 кг груза.

Вооружение

2 х 23-мм пушки НР-23.

Модификации

Ан-12, Ан-12А, Ан-12Б, Ан-12БК, Ан-12П, Ан-12АП и Ан-12БП — транспортные самолеты.

Ан-12БК-ИС — военно-транспортный самолет, оборудованный для ведения РЭП.

Ан-12ПП и Ан-12БК-ППС — самолеты РЭП.

Ан-12БП Циклон — самолет-метеолаборатория.

www.combatavia.info

📌 Транспортный самолет Ан-12 — это… 🎓 Что такое Транспортный самолет Ан-12?

Транспортный самолет Ан-12

Ан-12 («Куб» по классификации НАТО) создавался как военно-транспортный самолет для советских Военно-воздушных сил.

Самолет был разработан в ОКБ под руководством Олега Антонова (ныне — Государственное предприятие «Антонов», Украина) и предназначался для переброски и воздушного десантирования (до 60 человек) войск и боевой техники (до 20 тонн). Первый полет Ан-12 совершил 16 декабря 1957 года.

Самолет Ан-12 серийно выпускался на авиазаводах в Иркутске (1957-1962 годах, 155 экземпляров), Воронеже (1960-1965 годах, 258 экземпляров) и Ташкенте (1962-1972 годах, 830 экземпляров). Всего в СССР построено 1243 самолета Ан-12, серийное производство которого прекращено в 1972 году. Было разработано и построено более 30 модификаций этого самолета.

Самолеты Ан-12 различных модификаций широко использовались в гражданском воздушном флоте, долгое время составляли основу военно-транспортной авиации страны. Наиболее масштабно они применялись во время войны в Афганистане.

В 1991-1992 годах на этом самолете установлено 39 мировых рекордов высоты и скорости полета.

За создание самолета главному конструктору O.K. Антонову и четверым его помощникам в 1962 году присуждена Ленинская премия.

Самолеты Ан-12 поставлялись в 14 стран мира (Афганистану, Алжиру, КНР, Чехословакии, Эфиопии, Индии, Ираку, Иордании, Малайзии, Польше, Югославии и другим). Всего было экспортировано 187 самолетов. Они применялись в локальных войнах и вооруженных конфликтах практически во всех регионах мира.

Ан-12 является свободнонесущим монопланом цельнометаллической конструкции с верхним расположением крыла, однокилевым вертикальным оперением и убирающимся шасси. Крыло — трапециевидное, в нем размещены топливные баки. Средние части крыла несут двигатели. Шасси состоит из передней стойки с двумя нетормозными колесами и двух главных стоек с четырехколесными тележками и тормозными колесами. В полете шасси убирается в фюзеляж. Силовая установка состоит из четырех турбовинтовых двигателей АИ-20 с четырехлопастными автоматическими флюгерными винтами левого вращения.

Для обеспечения безопасного самолетовождения и решения других задач Ан-12 оснащен комплексом систем (гидро, противообледенительная и др.) и (электро, пилотажно-навигационное, радио, десантно-транспортное и др.) оборудования.

Самолет Ан-12 отличается резко скошенной вверх хвостовой частью, позволявшей вести прямую загрузку техники в самолет. В конце фюзеляжа за рулем высоты установлена пушка и оборудовано место для стрелка.

Гражданская модель позволяла вести погрузочно-разгрузочные работы с помощью аппарели, в которую превращались створки грузового люка.

Тактико-технические характеристики

Размах крыла — 38,0 м

Длина самолета — 22,1 м

Высота самолета — 10,53 м

Площадь крыла — 121,7 кв. м

Масса:

— пустого самолета — 28000 кг

— нормальная взлетная — 55100 кг

— максимальная взлетная — 61000 кг

Внутреннее топливо — 18100 л

Тип двигателя — 4 ТВД Прогресс (Ивченко) АИ-20К

Мощность — 4 х 4250 л.с.

Максимальная скорость — 777 км/ч

Крейсерская скорость — 670 км/ч

Практическая дальность — 5700 км

Дальность действия — 3200 км

Практический потолок — 10200 м

Экипаж — 5+1 человек.

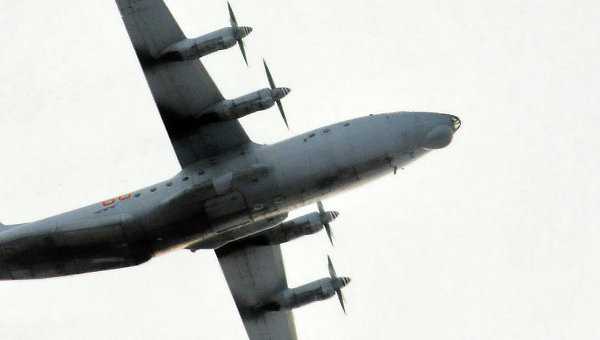

Самолет АН-12. Архивное фото

Энциклопедия ньюсмейкеров. 2012.

news_enc.academic.ru

Ан-12 — Техническое описание

Оглавление:
1. Ан-12
2. Производство
3. Техническое описание
4. Модификации
5. Лётно-технические характеристики
6. Интересные факты

Ан-12 — свободнонесущий моноплан цельнометаллической конструкции с верхним расположением крыла, однокилевым вертикальным оперением и убирающимся шасси.

Фюзеляж

Фюзеляж самолёта состоит из 4-х частей: передней — отсек Ф1, средней — Ф2, хвостовой — ФЗ и кормовой кабины Ф4. На серийном самолёте Ф4 как отдельный технологический отсек отсутствует и объединен с ФЗ. Силовая конструкция фюзеляжа состоит из 68 шпангоутов, 110 стрингеров и выполнен из алюминиевых сплавов Д-16, В95, АЛ9 и магниевых сплавов МД8 и МЛ5-Т4. Крепежные болты и детали выполнены из сталей ЗОХГСА и 40ХНМА.

Передний отсек герметичный. В нём находятся кабины штурмана, лётчиков и сопровождающего груз персонала. Обзор штурману обеспечивается через остекление носка фюзеляжа. В кабине лётчиков расположено два аварийных люка: верхний, для покидания кабины при вынужденных посадках без шасси или на воду и нижний, для покидания самолёта в воздухе. Кабина частично бронирована листами противоосколочной брони АПБЛ-1 толщиной 8 мм. Кресла имеют стальные бронеспинки из стали марки АБ-548 толщиной 16 мм и бронезаголовники толщиной 25 мм.

Средняя часть фюзеляжа не герметична, в ней находится грузовая кабина. Пол среднего отсека является одним из основных силовых агрегатов фюзеляжа. На полу имеются узлы установки санитарных носилок и гнезда со швартовочными узлами. Под полом расположен отсек главных стоек шасси, переднее и заднее багажные помещения. Для доступа в багажные помещения имеются люки в полу и в правом борту фюзеляжа. На левом борту расположена входная дверь. В грузовой кабине есть 3 аварийных люка, два на левом борту и один на правом, и 15 окон диаметром 384 мм.

В хвостовом отсеке расположен грузовой трехстворчатый люк, две передниё створки открываются вбок, а задняя — открывается вверх. На створках имеются ступеньки для прохода к заднему туалету и в кормовую кабину через переходные настилы. Грузовой люк окантован справа и слева балками, которые несут узлы навески створок. Обшивка створок грузового люка защищена титановыми листами от повреждений концами фал парашютов. Также отсек ФЗ несет узлы крепления вертикального и горизонтального оперений.

Кормовая часть фюзеляжа содержит герметичную кабину стрелка и агрегаты кормовой артиллерийской установки. Стрелку обеспечивается хороший обзор через остекление фонаря и боковые окна. В нижней части кабины стрелка имеется аварийный люк для покидания самолёта в воздухе. Кормовая кабина частично бронирована прозрачной бронёй толщиной 110—135 мм, а с торца прикрыта съемным бронированным щитом.

Крыло

Конструкция крыла — двухлонжеронная, кессонного типа. Технологически разделено на пять частей: центроплан, две средние и две консольные части. По всему размаху задней кромки КЧК располагается двухсекционный элерон, имеющий внутреннюю весовую балансировку. Каждая его секция навешена на двух кронштейнах. Корневая секция оснащена триммером-сервокомпенсатором. Общая площадь элеронов — 7,84 м², углы отклонения — 25° и 15°. Весь размах задней кромки СЧК занимает выдвижной двухщелевой закрылок с дефлектором. Закрылок подвешен на пяти монорельсах при помощи кареток и приводится в движение двумя винтовыми подъёмниками. Общая площадь закрылок — 26,5 м², углы отклонения — 25° и 33°. Для улучшения поперечной управляемости самолёта внутри хвостовых частей СЧК, установлены пластинчатые элероны-интерцепторы, выдвигаемые из крыла вверх при отклонении вверх ближайшего к ним элерона. В кессонах центроплана и СЧК располагаются мягкие топливные баки. Внутренние полости этих кессонов облицованы листами из стеклотекстолита.

Хвостовое оперение

Хвостовое оперение свободнонесущее, состоит из стабилизатора с рулем высоты, киля с рулем направления, форкиля, подфюзеляжного гребня и двух закреплённых на концах стабилизатора шайб. Площадь горизонтального оперения — 26,1 м², вертикального оперения — 17,63 м², одной шайбы — 4,0 м², форкиля — 3,63 м², гребня — 2,75 м². Рули однолонжеронной конструкции. Площадь руля высоты −7,1 м², углы отклонения — 28° и 13°. Каждая половина руля высоты навешена на четырёх кронштейнах и оснащена триммером. Площадь руля направления — 7,85 м², углы отклонения — ±24,5°. Руль направления имеет пять узлов навески, на нём установлены триммер и пружинный сервокомпенсатор. Рули, триммеры и сервокомпенсатор выполнены с аэродинамической компенсацией и весовой балансировкой. Обшивки триммеров и сервокомпенсатора полотняные.

Шасси

Шасси включает четыре опоры: переднюю, две основные и хвостовую предохранительную. База шасси — 9,58 м, колея — 4,92 м. Основные опоры шасси, когда убираются, поворачиваются к оси симметрии самолёта, а передняя и хвостовая — назад по полету. Основная и передняя опоры состоят из: телескопической амортизационной стойки, четырёхколесной тележки и двух сблокированных колес, складывающегося подкоса, цилиндра уборки-выпуска, замков и механизма управления створками. Также в состав основной опоры входит стабилизирующий амортизатор и подкосная ферма. Передняя опора — управляемая, потому в её состав ещё входит рулевой цилиндр-демпфер и механизм поворота со следящей системой. Хвостовая опора состоит из щитка, вильчатого подкоса, амортизатора и электромеханизма уборки-выпуска. Все опоры оснащены азотно-масляными амортизаторами. Колеса основных опор КТ-77 размером 1050 х 300 мм снабжены дисковыми тормозами и инерционными антиюзовыми датчиками УА-23/2. Передние колеса К2-92/1 без тормозов, размером 900 х 300 мм, они могут поворачиваться на угол ±35° от штурвала либо на угол ±9° от педалей управления. Пневматики колес полубалонного типа. Давление в пневматиках основных колес — 6,5 кгс/см, передних — 5,0 кгс/см.

Силовая установка

Силовая установка состоит из четырёх турбовинтовых двигателей АИ-20 с металлическими четырёхлопастными воздушными винтами АВ-68И изменяемого шага. Двигатель АИ-20 — одновальный турбовинтовой авиадвигатель с осевым 10-ступенчатым компрессором, кольцевой камерой сгорания, 3-ступенчатой турбиной, планетарным редуктором, нерегулируемым реактивным соплом. Мощность двигателя на взлетном режиме — 4000 л.с. Двигатель снабжен системой автоматического регулирования, поддерживающей постоянное число оборотов его ротора на всех рабочих режимах. Управление двигателем — механическое, проводка от ручки управления двигателём — тросовая. Двигатели запускаются стартер-генераторами СТГ-12ТМ. Двигатель располагается в мотогондоле перед крылом. Двигатель крепится к силовому шпангоуту гондолы при помощи рамы с амортизаторами. Шпангоут при помощи фермы и двух подкосов закреплен на переднем лонжероне СЧК.

Винт

Винт АВ-68И — тянущий, левого вращения, флюгируемый, диаметром 4,5 м. Флюгирование его производится летчиком либо системой автоматического флюгирования. Вывод винта из флюгерного положения принудительный. Перевод лопастей на минимальный установочный угол при пробеге после посадки обеспечивает дополнительное торможение самолёта за счёт авторотации винта.

Топливная система

Включает 22 мягких бака, расположенных внутри кессонов центроплана и СЧК. Двигатели питаются топливом из своего полукрыла. Правые и левые группы баков соединены между собой трубопроводом с краном кольцевания. Общая емкость топливных баков — 14270 л. На самолёте применяется топливо — Т-1, ТС-1 и Т-2. На верхней поверхности крыла есть заливные горловины для заправки баков самотеком либо это можно делать централизованно под давлением через заправочный штуцер в передней части правого обтекателя шасси. В полете система нейтрального газа заполняет надтопливное пространство углекислым газом, а также эта система используется в качестве дополнительного средства пожаротушения. В модификациях АП, БП, БК, два топливных бака устанавливались в багажниках под полом грузовой кабины. Это повышало емкость топливной системы примерно до 24000 литров.

Гидравлическая система

Состоит из двух независимых систем — правой и левой. Каждая система работает от двух гидронасосов, установленных, соответственно, на правых и левых двигателях. Объём каждой гидросистемы −60 л. Номинальное рабочее давление — 150 кгс/см². Гидросистема заправляется минеральным маслом АМГ-10. При отказе обеих систем отдельные гидроагрегаты работают от ручного насоса. При необходимости в ручном насосе предусмотрена возможность использования топлива в качестве рабочей жидкости.

Правая гидросистема предназначена для привода закрылков, основной уборки-выпуска шасси, управления передней опорой шасси, питания приводов стеклоочистителей и рулевых машинок автопилота, аварийного торможения колес и управление нижним аварийным люком.

Левая система служит для привода закрылков, основного торможения колес, флюгирования винтов, управления нижним аварийным люком, аварийной уборки-выпуска шасси и аварийной остановки двигателей.

С помощью ручного насоса можно обеспечить выпуск закрылков, раздельный выпуск шасси, создание давления в левой системе с одновременной зарядкой её гидроаккумулятора, заполнение гидрожидкостью баков обеих систем и её перекачка из одного бака в другой.

Также гидросистема предназначена для открытия и закрытия створок грузового люка

Маслосистема

Каждый двигатель имеет автономную маслосистему, с ёмкостью маслобака — 58 л, которая обеспечивает подачу масла для смазки и охлаждения двигателя, управления воздушным винтом, работы ИКМ и системы регулирования. Под воздухозаборником мотогондолы установлен сотовый, регулируемый маслорадиатор. Маслосистема циркулярная коротокозамкнутая с циркуляцией масла минуя маслобак. общий объём системы каждого двигателя 110 литров. Управление маслосистемой осуществляется с ЦППД

Противопожарная система

Состоит из шести огнетушителей ОС-8М, системы сигнализации о пожаре ССП-2А, трубопроводов и распылительных коллекторов. Все огнетушители объединены в три очереди по два в каждой. Первая очередь разряжается в угрожаемый отсек автоматически по сигналу датчиков ССП, остальные включаются командиром судна. При аварийной посадке самолёта от концевиков на нижней поверхности фюзеляжа срабатывают все огнетушители, направляя огнегасящий состав во все отсеки. Противопожарной системой оснащены топливные отсеки крыла и мотогондолы двигателей.

Система управления

Механическая, безбустерная. Управление рулями и элеронами осуществляется жёсткими тягами, к ним подключены рулевые машинки РА5-ВП автопилота АП-28Д. В системе управления рулями высоты установлены пружинные загружатели. Проводки управления триммерами рулей высоты и механизмами стопорения — тросовые. Управление триммерами элеронов и рулей направления — электродистанционное. Пластинчатые элероны-интерцепторы подсоединены к тягам управления элеронами. Самолёт оснащен механической системой стопорения на земле рулей и элеронов, сблокированной с системой управления двигателями.

Электросистема

Бортовая электросистема обеспечивает питание постоянным током напряжением 27 В, переменным однофазным током напряжением 115 В и трехфазным током напряжением 36 В. На каждом из четырёх двигателей установлено по два стартер-генератора СТГ-12ТМО-1000, которые служат основными источниками постоянного тока, резервными — 17 аккумуляторных батарей 12-САМ-28, расположенных в обтекателях шасси. Также на двигателях установлены по одному генератору СГО-12 для обеспечения потребителей переменным однофазным током. Резервным источником переменного однофазного тока служит преобразователь ПО-1500, подключенный к сети постоянного тока. Два преобразователя ПТ-1000Ц и один преобразователь ПАГ-1ФП служат источниками переменного трехфазного тока. Распределительные сети постоянного и переменного однофазного тока — однопроводные, трёхфазного тока — трёхпроводная с изолированным нулем. Аэродромное питание постоянным и переменным однофазным током осуществляется через соответствующие разъёмы, находящиеся в задней части правого обтекателя шасси. При неработающих [двигателях и отсутствии соответствующего аэродромного питания преобразователь ПО-1500 используется для опробования на земле потребителей переменного однофазного тока. Данное описание соответствует ранним выпускам самолёта.

На более поздних моделях, где-то с начала 60-х, вместо 7 аккумуляторов устанавливалось 4 в правой нише шасси, а в левой устанавливался резервный турбогенератор ТГ-16М и генератором постоянного тока напряжением 28,5В ГС-24А.

Пилотажно-навигационное оборудование

Обеспечивает определение местоположения и курса самолёта и полет по заданному маршруту. Пилотажно-навигационное оборудование облегчает пилотирование самолёта в сложных метеоусловиях и ночью. ПНО состоит из электрогидравлического автопилота АП-28Д, гирополукомпаса ГПК-52, дистанционного компаса ГИК-1, астрокомпаса ДАК-ДБ-5, магнитных компасов КИ-13, авиагоризонтов АГД-1, указателя поворота ЭУП-53, навигационного индикатора НИ-50БМ, барометрического высотомера ВД-10, вариометра ВАР-30-3, комбинированного указателя скорости КУС-1200, термометра наружного воздуха ТНВ-15 и часов АЧС-1 и АЧХО.

Радиооборудование

Радиооборудование самолёта предназначено для осуществления двухсторонней телефонной и телеграфной связи с землей и между самолётами в воздухе, внутрисамолётной телефонной связи, а также для того чтобы решать навигационные задачи по самолётовождению и заходить на посадку в сложных метеоусловиях днем и ночью.

В состав радиосвязного оборудования входит: самолётное переговорное устройство СПУ-6; командная УКВ-радиостанция РСИУ-4П; командно-резервная KB-радиостанция РСБ-5 с блоком СВБ-5 и приёмником УС-8 и радиостанция 1-РСБ-70 с блоком БСБ-70 и приёмником РПС.

Радионавигационное оборудование состоит из приемоиндикатора местоположения самолёта в гиперболической системе координат, аппаратуры слепой посадки СП-50, радиовысотомера РВ-2 с сигнализатором С-2В, двух автоматических радиокомпасов АРК-5 и маркерного приёмника МРП-56П.

Также на борту есть панорамный радиолокатор РБП-2. Блоки радиооборудования питаются от сетей постоянного и переменного однофазного тока.

Кислородное оборудование

Дополнительные сведения: Кислородное оборудование

Обеспечивает кратковременное питание кислородом всех членов экипажа. Рабочие места экипажа оснащены стационарными кислородными приборами КПЖ-30, на случай аварийного покидания имеется шесть парашютных кислородных приборов КП-23.

Противообледенительная система

Состоит из воздушно-тепловой и электротепловой систем.

Теплый воздух отбирается от компрессоров двигателей и поступает в воздушнотепловую противообледенительную систему, которая защищает от обледенения носки крыла, передние кромки воздухозаборников мотогондол и туннели маслорадиаторов. Также теплым воздухом обдуваются стёкла фонарей штурмана и лётчиков для предотвращения их запотевания.

Электротепловая ПОС защищает лопасти винтов, носки киля, стабилизатора и шайб, приёмники воздушного давления и передние триплексные стекла фонарей.

Десантно-транспортное оборудование

Погрузка и разгрузка самоходной техники производится своим ходом с использованием грузовых трапов, несамоходной — при помощи бортовых лебедок ГЛ-1500. Погрузка бесколёсных грузов весом до 2000 кг выполняется с помощью кран-балки. Для парашютного десантирования техники и грузов на платформах и в штатных упаковках на самолёт устанавливается транспортер ТГ-12.

Вооружение

Состоит из артиллерийского и бомбардировочного вооружения.

Артиллерийское вооружение

Система пушечного вооружения ПВ-23У. Состоит из кормовой башни ДБ-65У с двумя 23-мм пушками АМ-23, электросистемы дистанционного управления башней и прицельно-вычислительного блока. Боекомплект — 700 снарядов, скорострельность — 1250—1350 выстр/мин на ствол.

Бомбардировочное вооружение

• 2 фотографические бомбы ФОТАБ-100-80 или 2 ночные ориентирно-сигнальные авиабомбы НОСАБ-100 или 2 дневные ориентирно-сигнальные авиабомбы ДОСАБ-100 для сбрасывания с балочных держателей;
• 6 цветных ориентирно-сигнальных авиабомб ЦОСАБ-10 или 6 ночных ориентирно-морских авиабомб ОМАБ-25-8Н или 6 дневных ориентирно-морских авиабомб ОМАБ-25-12Д или 6 радиозондов для сбрасывания из ящичного держателя ДЯ-СС-АТ;
• 70 авиабомб калибра 100 кг или 29-32 авиабомб калибра 250 кг или 18-22 авиабомбы калибра 500 кг или 18 авиамин УДМ-500 для сбрасывания с транспортера ТГ-12MB.

Для прицельного бомбометания и сброса десантируемых грузов в кабине штурмана установлен прицел НКПБ-7. Два наружных балочных бомбодержателя расположены в передней части обтекателей шасси и два — в задней части внутри. Ящичный держатель ДЯ-СС-АТ для вертикальной подвески 6 бомб находится в хвостовой части фюзеляжа.

При необходимости на заднюю створку грузового люка устанавливается один дневной фотоаппарат АФА-42 или один ночной НА-МК/25.
