Поликарпов По-2: самолет и его реплика

Одним из самых интересных экспонатов во время недавнего авиационного праздника в Бобровке, лично для меня был легендарный биплан Поликарпова У-2 (он же Поликарпов По-2 — такое название самолет получил только после смерти авиаконструктора в 1944 году). «Кукурузник» По-2 — один из самых массовых самолетов в истории: было произведено около 33 000 единиц. Несмотря на это, до недавнего времени не было ни одного «живого» летающего самолета. Лишь в последние годы в стране встали на крыло три машины — в Самаре, Красноярске и Москве. Большая часть из них — реплики,то есть, по сути, построенные заново самолеты, хоть и с использованием максимального количества оригинальных деталей. На то, чтобы построить этот экземпляр, у талантливых инженеров ушло пять лет!

Впрочем, об этом позднее. Давайте сначала ознакомимся с самим самолетом, а точнее — с историей его создания

История создания самолета Поликарпов По-2 (У-2)

В середине двадцатых годов прошлого века авиационное движение в СССР развивалось просто гигантскими темпами. Все эти лозунги: «от модели к планеру, с планера — на самолет» были не просто словами. Количество молодых парней и девушек, жаждущих посвятить себя авиации, было огромным. Но вот с обучением авиаторов были огромные проблемы — не было выработано еще систематических методик и программ, катастрофически не хватало мест в летных школах, а главное — не было самолета, на котором можно было проводить обучение «Сталинских Соколов». В срочном порядке необходим был полноценный учебный самолет — как для военных летных школ, так и для авиаклубов. Первой советской учебной машиной тогда был У-1 — по сути, английский самолет-разведчик Авро-504К времен Первой Мировой. Ни по своим характеристикам, ни по количеству выпущенных аппаратов решить задачу массовой подготовки летного состава он не мог.

В 1924 году были сформированы технические требования к будущему учебному самолету. Машину предстояло сделать максимально дешевой, максимально послушной и доступной для пилотирования неподготовленными летчиками. В качестве силовой установки предполагался звездообразный двигатель воздушного охлаждения М-11 конструкции А. Д. Швецова.

За проект взялся уже известный на тот момент авиаконструктор Николай Николаевич Поликарпов. Он спроектировал цельнодеревянный биплан с прямоугольными крыльями. Первый опытный У-2 показал себя, в целом, положительно, но выявил некоторые недостатки конструкции, которые были устранены на второй машине. Она получила другое крыло — с эллиптическими законцовками и более тонким профилем — а также увеличенный руль направления. Также конструкция, по сравнению с предшественником, была значительно облегчена.

Все эти решения просто преобразили самолет. Поднявший его в воздух летчик-испытатель Михаил Громов, так отозвался об У-2:

В первом же испытательном полете над Центральным аэродромом я быстро выявил, что машина устойчива, чрезвычайно проста в пилотировании и обладает отличными летными качествами. Поскольку это учебный самолет, то я проделал все эволюции, необходимые в этом случае, но с такими отклонениями, которые мог бы допустить неопытный ученик. Машина прощала очень грубые ошибки, и их легко было исправить…. Завершив испытания, я дал самую высокую оценку и машине, и мотору.

Производство самолета Поликарпов По-2 (У-2)

Через год началось серийное производство У-2, продлившееся вплоть до 1953 года! Кроме того, в 1948-1955 годах У-2 выпускали в Польше, под обозначением CSS-13. Всего, как я упоминал ранее, было производено около 33 000 экземпляров самолета У-2/Поликарпов По-2.

Массовость самолета и его конструктивная простота породила массу модификаций машины, причем, довольно большая часть из них были «нелегальными» — несанкционированными ни КБ Поликаропова, ни производством. Были санитарные модификации, самолеты-лимузины с закрытой кабиной, само собой — сельскохозяйственные модификации (именно из-за них самолет получил свое знаменитое прозвище «Кукурузник»), поплавковые, лыжные и на гусеничном шасси. В Великую Отечественную самолет У-2 стал ночным бомбардировщиком, разведчиком, корректировщиком артиллерийского огня и даже агитационной машиной (У-2ГН, «Голос Неба»). В послевоенное время учебные У-2 были самолетами первоначального обучения в летных училищах аж до 1959 года — пока их окончательно не заменили на Як-18.

Создание реплики самолета Поликарпов По-2

Как так получилось, что через 30 лет после завершения производства, из 33 000 выпущенных машин не осталось ни одной ни то что летающей, а даже целой — сказать сейчас трудно. Но получилось. Однако, по всей стране нашлось немало любителей авиации, которые с такой ситуацией мириться не хотели. И начались восстановления По-2, сборки самолетов из деталей от множества полуразвалившихся аппаратов и даже — создания реплик (летающих копий). В Харьковском Авиационном Институте в 1999-2002 годах была сделана первая реплика По-2. В 2004 году в Североморске отреставрировали до летного состояния другой По-2. Сколько на сегодняшний день восстановленных и «новодельных» летающих По-2 я точно не знаю — но похоже, что больше десятка.

Тот экземпляр, на который я вам предлагаю взглянуть, создавался в Самаре, в 2005-2009 годах, с максимально возможным использованием оригинальных деталей Поликарпов По-2. Так, двигатель стоит родной — тот самый М-11. Воздушный винт также настоящий. Чудом удалось найти родные топливный и масляной баки — на какой-то даче рачительный хозяин приспособил их под душ. В одном из летных училищ повезло найти оригинальные колеса — хранились на складе, в идеальном состоянии. Остальное воссоздавали с нуля, по чертежам. Всю работу выполняли, по сути, 2 человека — в течение пяти лет.

Фотографии взяты с сайта aerosamara.com

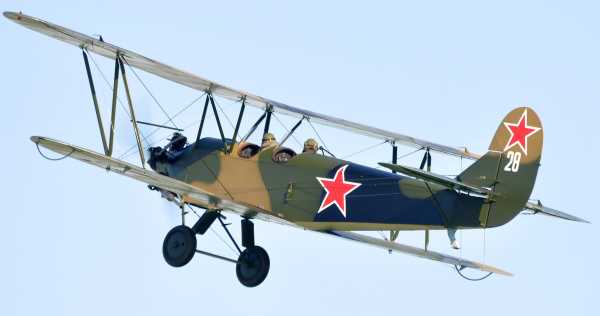

Самолет впервые поднялся в воздух весной 2009 года. Сейчас он благополучно летает и радует самарчан на различные праздники. И в том числе — принимает участие в военно-исторических реконструкциях.

Самолет Поликарпов По-2 в деталях.

Ну и в завершение своего рассказа — покажу вам деталировку самолета крупным планом.

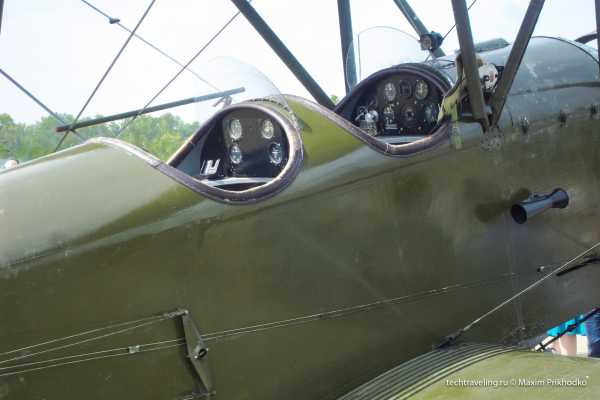

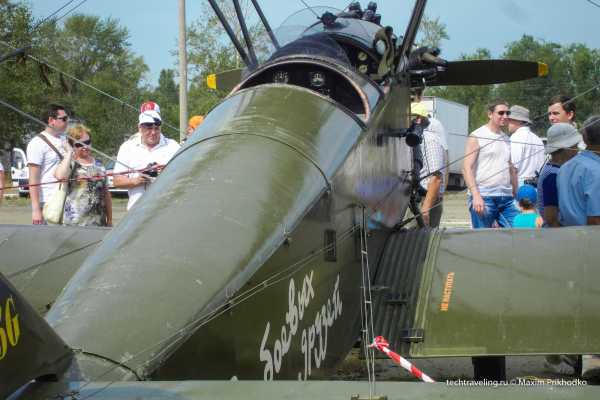

Кабины пилотов По-2. На ранних машинах приборы в передней и задней кабине были полностью дублированы. На реплике же видно, что оборудование задней кабины сильно упрощено.

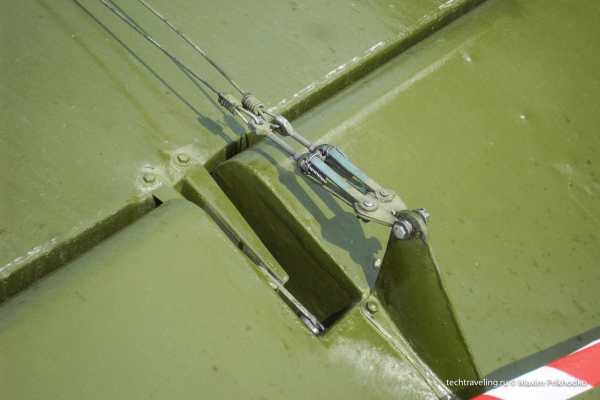

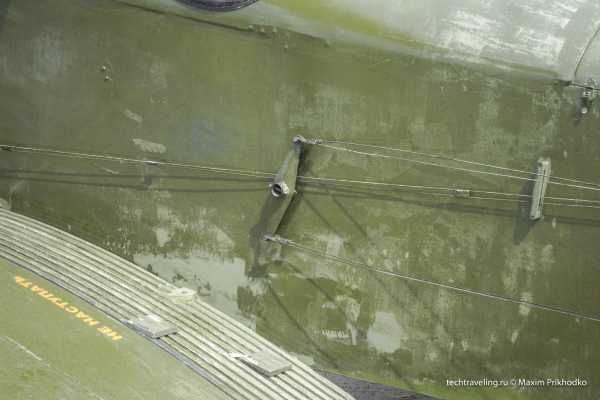

Тяги управления элеронами на нижней плоскости крыла…

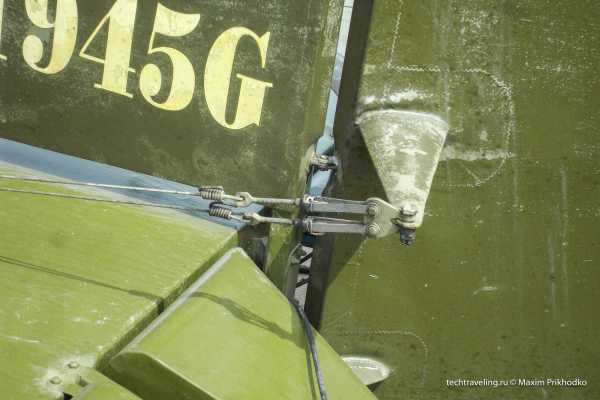

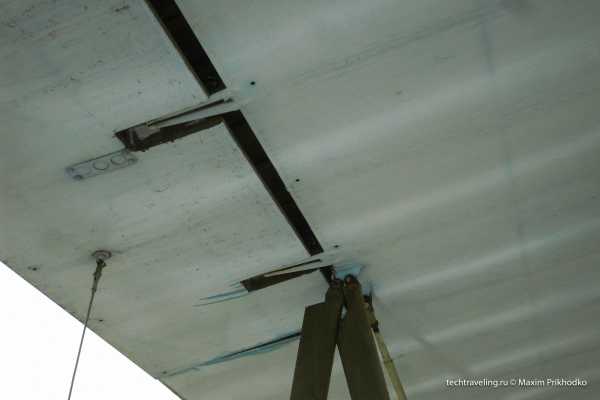

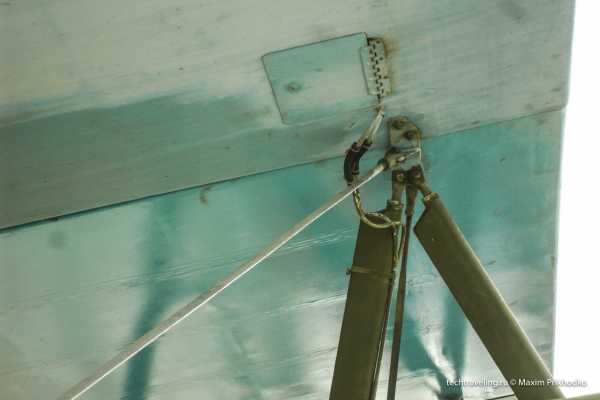

… и узлы навески элеронов на верхней плоскости.

Хвостовое оперение самолета. Отлично видны все механизмы управления рулями высоты и направления, а также триммеры (красные)

Обратите внимание на усиление корневой части крыла. Это сделано для того, чтобы пилоты обувью не повредили полотняную обшивку.

Еще тяги. Самолет обладает очарованием классических бипланов двадцатых-тридцатых годов. Все эти стойки, расчалки, тяги — все на виду. Кроме всего прочего, это упрощает конструкцию, обслуживание и ремонт самолета.

Бипланная коробка. Хорошо видны стойки, удерживающие верхнюю плоскость крыла.

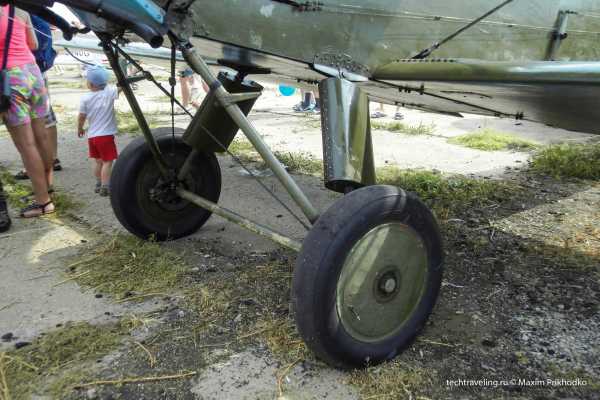

Стойки шасси. Те самые оригинальные колеса, от настоящего По-2, нашедшиеся на складе летного училища.

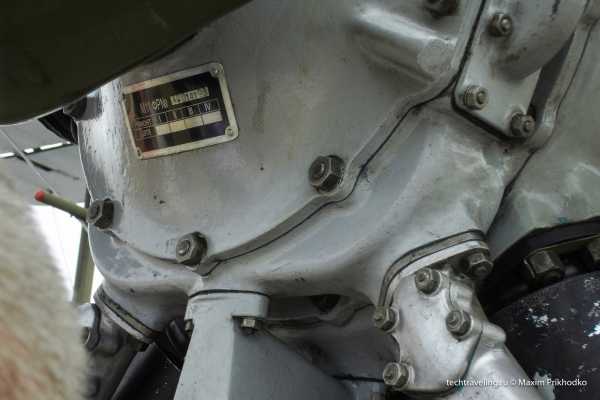

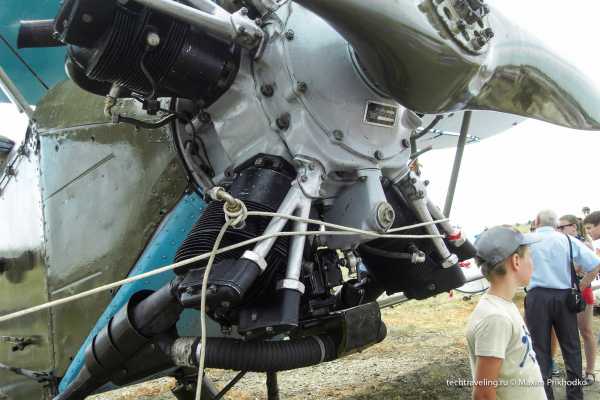

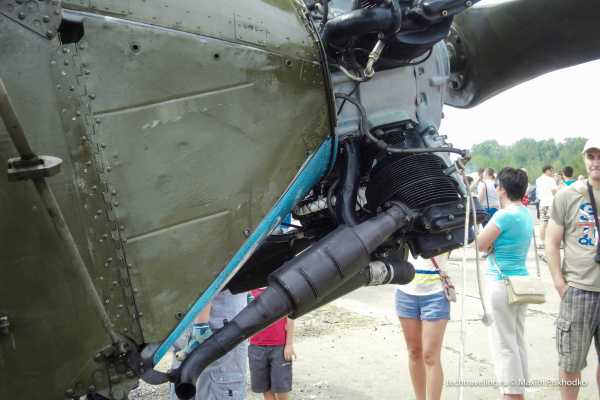

Оригинальный двигатель — 100-сильный М-11ФР.

Капот двигательного отсека — единственный элемент самолета, имеющий металлическую обшвку.

И еще чуть-чуть деталировки напоследок.

comments powered by HyperComments

techtraveling.ru

Тяжелый транспортный самолет Г-2. - Российская авиация

Тяжелый транспортный самолет Г-2 (АНТ-6).

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1935 г.

Самолет Г-2 с двигателями М-17ф или М-34РН. Это был серийный ТБ-3, переданный, после службы в ВВС, для дальнейшего использования в ГВФ как транспортный и грузовой самолет. С самолета было снято все вооружение, спецоборудование, заделаны крышками вырезы для турелей и носовое остекление, фюзеляж был соответственно переоборудован для перевозки грузов. Самолеты в этом варианте проходили типовые испытания, ремонтировались и эксплуатировались до полного износа, налетывая тысячи часов.

АНТ-6А-4М-34Р — арктический вариант АНТ-6 (ТБ-3) для полетов в Арктике и для планировавшейся в 1937 году экспедиции «Северный полюс-1». В этих самолетах, называвшихся «Авиаарктика», была переделана носовая часть фюзеляжа, кабина летчиков была сделана закрытой, были установленны противообледенительная система и система обогрева, были поставлены большие колеса вместо тележек и хвостовое колесо, предусмотрена возможность быстрой замены колесного шасси лыжным, улучшены обтекатели и проведены некоторые изменения в силовой установке, в частности — поставлены трехлопастные металлические винты. Кроме вышеуказанного эти машины были оснащены тормозным парашютом.

Завоевание Северного полюса 21 мая 1937 года когда четыре АНТ-6А «Авиаарктика» высадили на дрейфующие льды (в момент высадки примерно в 30 километрах от Северного полюса) экспедицию Папанина и грузы для обустройства станции «Северный полюс-1». Многочисленные на протяжении нескольких лет полеты над Арктикой лучше всего говорят о том, что самолеты АНТ-6А-4М-34Р успешно оправдали свое назначение. Нагрузка в этих самолетах достигала 12 т, т.е. почти 50 % полетной массы (24,5 т). Прочность самолета при условии несущественных полетных ограничений допускала это. Скорость у земли достигала 240 км/ч.

На одном из серийных самолетов с двигателем М-34Р с 1 января по 11 февраля 1935 года были проведены интересные опыты по выяснению влияния гофрированной обшивки на летные качества самолета. Исходный самолет обшивался полотном по гофру: сначала только носок крыла, потом носок и верхняя сторона крыла до заднего лонжерона, затем обе стороны крыла до заднего лонжерона, и, наконец, по всему крылу и нижней поверхности фюзеляжа и в заключение по всем поверхностям самолета. Оказалось, что выигрыш в скорости не превышал 5,5 %, а в потолке достиг 27,5 %.

При четырехлопастных деревянных винтах на том же самолете значительно возросла скороподъемность.

Так как на самолете Г-2 были запрещены какие-либо резкие эволюции, допускалось в некоторых случаях значительно превышать разрешенную полетную массу. Иногда вводились ограничения полетной массы по техническим или климатическим причинам. Для Г-2 с моторами М-34РН предельно допустимая полетная масса была установлена 22000 кг.

В годы Великой Отечественной войны Г-2 использовался в тылу страны как грузовой самолет, например вывозили серу со среднеазиатских месторождений, а обратными рейсами доставляли горнякам продукты и питьевую воду.

В мае 1945 года свой вердикт относительно дальнейшей судьбы Г-2 вынесли специалисты ГВФ. По их мнению, значительно ухудшившиеся в процессе эксплуатации за счет утяжеления планера в среднем на 1000 кг и без того низкие летно-технические характеристики Г-2 и сильный износ самолета и моторов М-17 к тому времени делали машину нерентабельной. Вдобавок при продолжении использования самолета в условиях жаркого климата (он эксплуатировался преимущественно в Средней Азии) полетный вес снижался при температуре +40°С на 2000 кг, а его грузоподъемность — с 4000 до 2000 кг.

Жизненный цикл самолетов ТБ-3 и Г-2 завершился в 1946 году после выхода постановления правительства о списании оставшихся машин.

Летно-технические данные Г-2 практически не отличались от ТБ-3.
Основные данные АНТ-6А «Авиаарктика»:
-взлетная масса: 24050 кг,
-нагрузка на крыло: 102,5 кг/м2,
-максимальная скорость: 275 км/ч,
-полная нагрузка: 11550 кг.

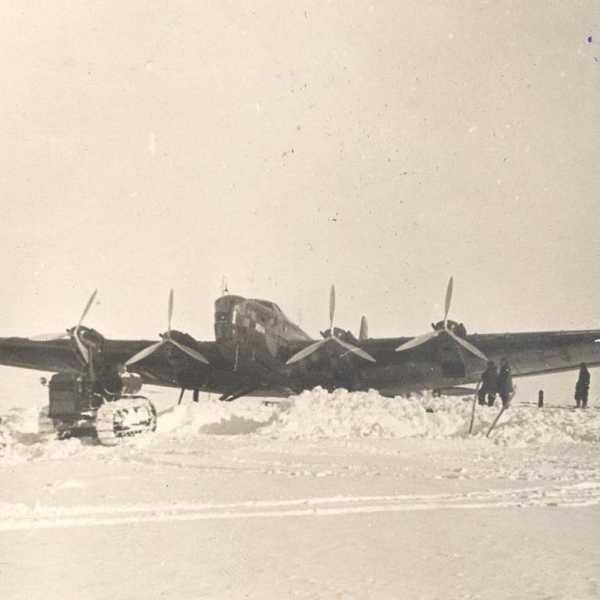

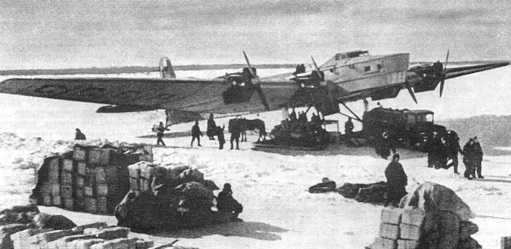

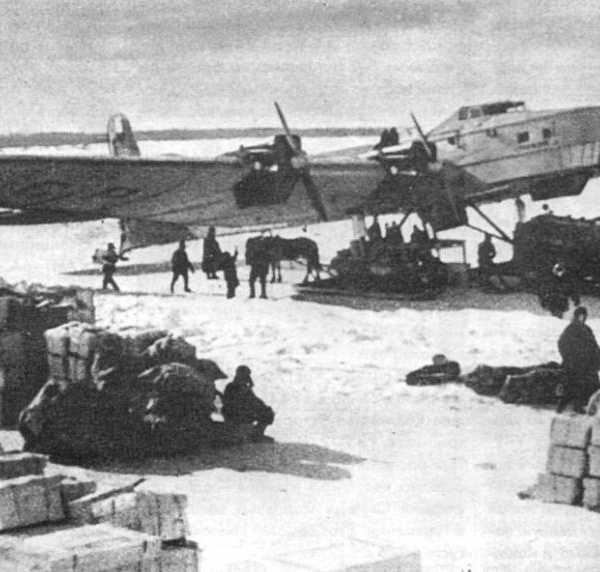

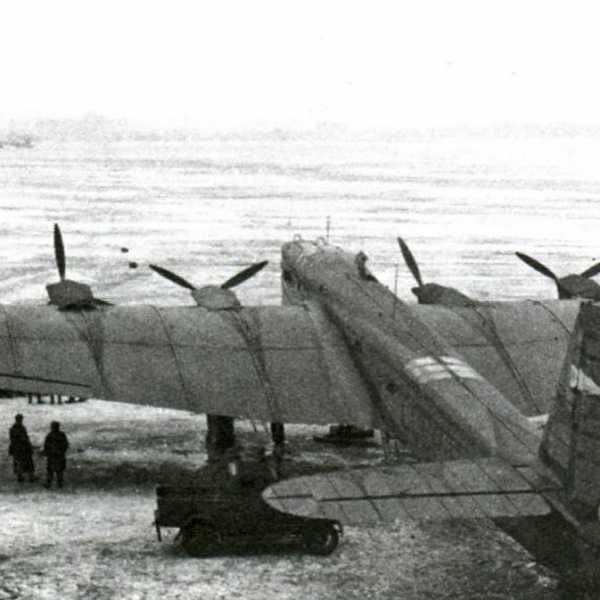

Тяжелый транспортный самолет Г-2 в Нарьян-Маре. Зима 1942 г.

Тяжелый транспортный самолет АНТ-6А «Авиаарктика».

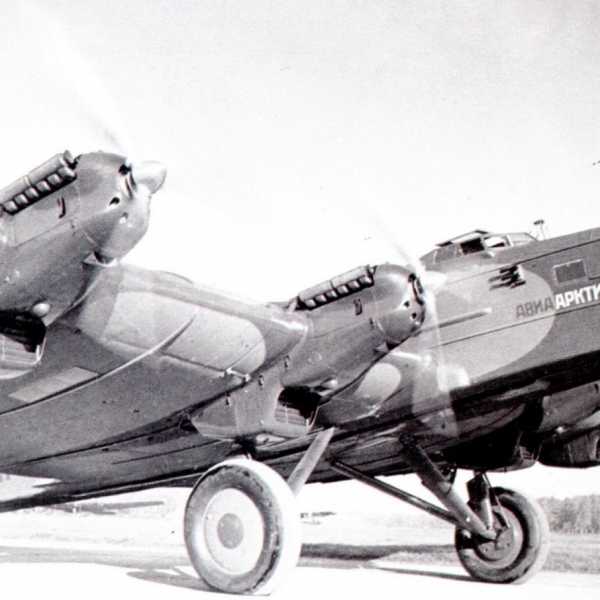

АНТ-6А «Авиаарктика».

Самолеты АНТ-6А «Авиаарктика» на стоянках.

АНТ-6А «Авиаарктика».

Самолет АНТ-6А «Авиаарктика» вытягивают на взлетную полосу.

Полярники около самолета АНТ-6А.

Самолеты АНТ-6А перед прыжком на «крышу мира».

Самолеты АНТ-6А перед прыжком на «крышу мира».

АНТ-6А «Авиаарктика». Подготовка к полету.

АНТ-6А «Авиаарктика». Подготовка к полету.

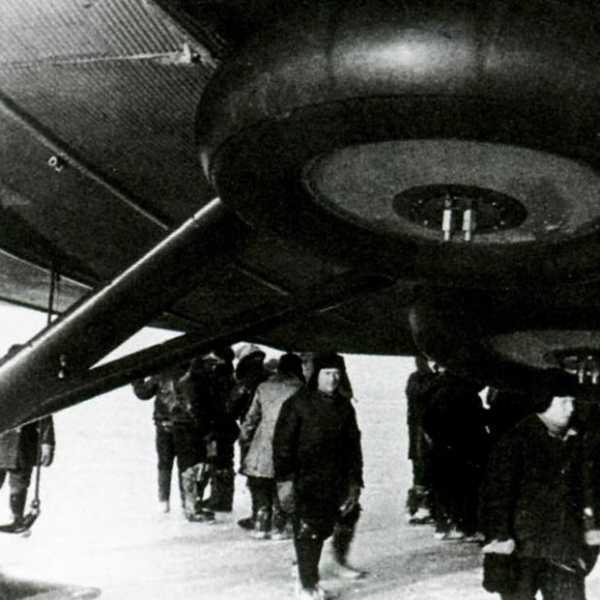

Крепление колес под фюзеляжем АНТ-6А стоящего на лыжах.

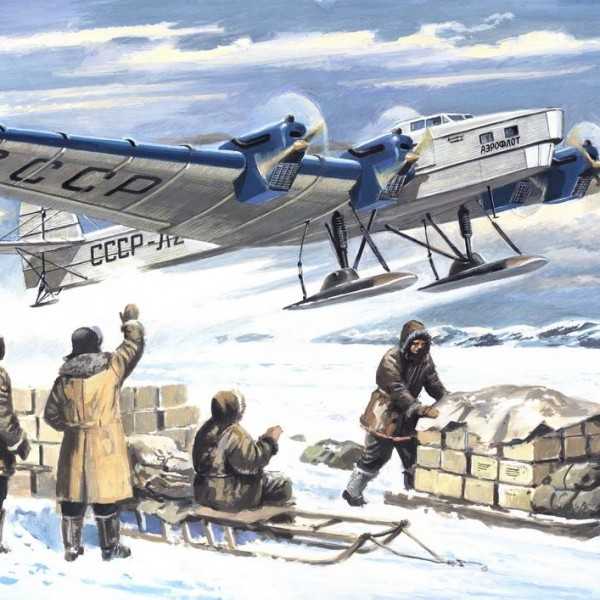

Высадка на Северный полюс. Станция СП-1. 21 мая 1937 г.

АНТ-6А Авиаарктика. Рисунок.

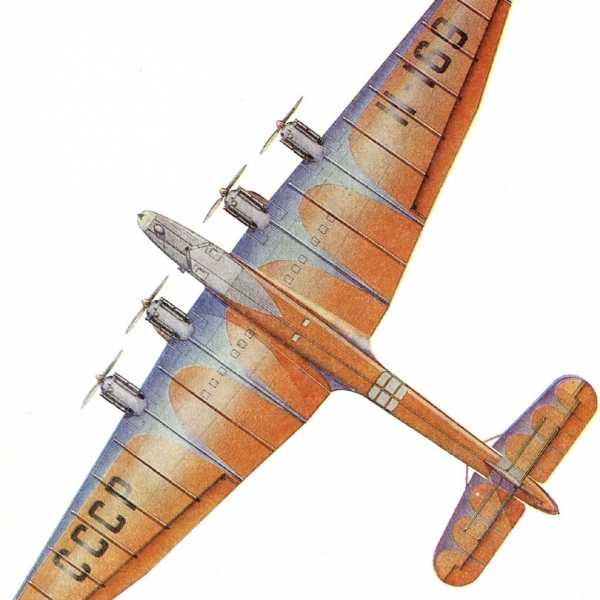

АНТ-6А. Вид сверху. Рисунок.

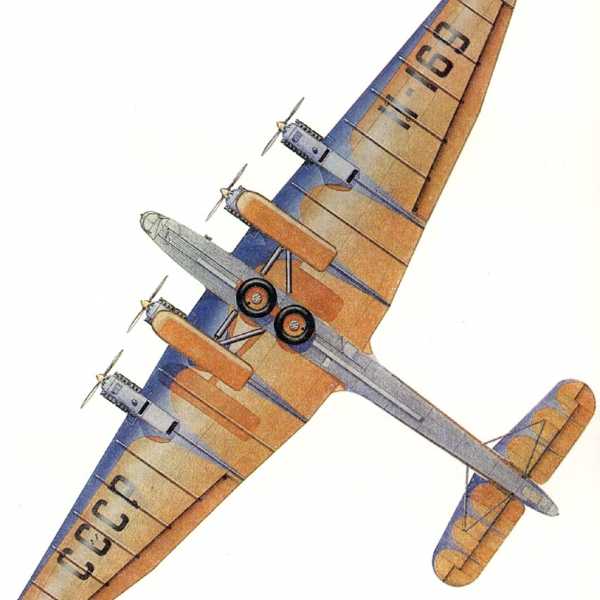

АНТ-6А. Вид снизу. Рисунок.

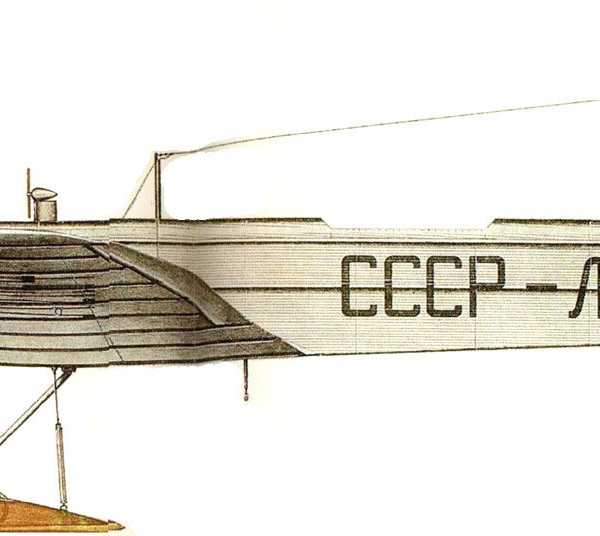

Г-2 Аэрофлота. Рисунок.

Г-2 Аэрофлота. Рисунок.

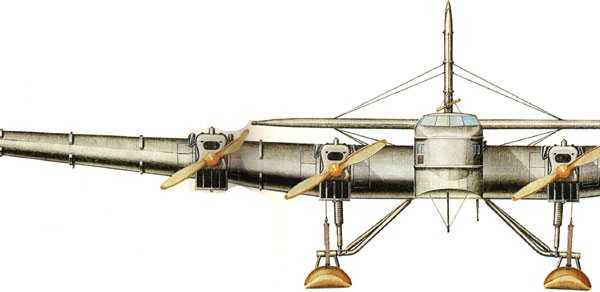

Г-2. Вид спереди. Рисунок.

Г-2. Вид сверху. Рисунок.

Г-2. Вид снизу. Рисунок.

.

.

Список источников:
В.Б.Шавров. История конструкций самолетов в СССР до 1938 г.
Б.Л.Симаков. Самолеты страны Советов. 1917-1970.
Энциклопедия-справочник. Самолеты страны Советов.
Максимилиан Саукке. Самолеты Туполева. АНТ-1 — АНТ-15.
Авиационный форум Prop&Jet. Архивные фото.

xn--80aafy5bs.xn--p1ai

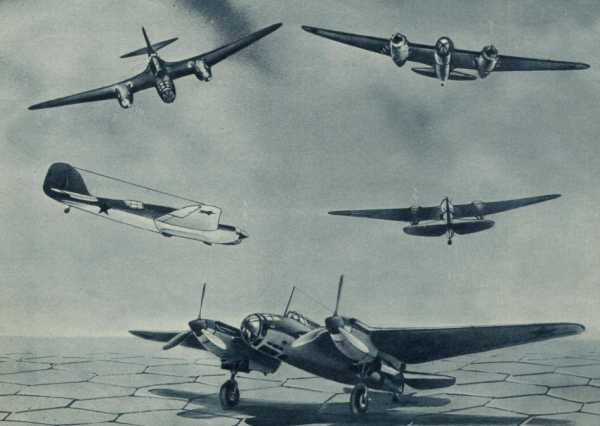

Самолет Ар-2. Фото. История. Характеристики.

Ар-2 – двухмоторный советский пикирующий бомбардировщик, разработанный из цельнометаллической конструкции. Создан в ЦАГИ под руководством А.А. Архангельского на базе бомбардировщика СБ. Самолет создавался как попытка модернизировать СБ посредством его переделки в пикирующий бомбардировщик. На нем были установлены 2 двигателя М-105Р. В 1939 году на Ар-2 был совершен первый полет.

Что касается боевых возможностей, то по ним он не уступал бомбардировщику Пе-2, но и превосходил его по размещению бомб в фюзеляже, а также по бомбовой нагрузке. Еще одним его ощутимым преимуществом являлось наличие автомата вывода бомб.

В 1940-1941 гг. самолет строился серийно. Всего было выпущено примерно 200 машин. В первый год Великой Отечественной войны его использовали для ударов по ближним тылам противника и по наземным войскам.

Конструкция и комплектация Ар-2:

·          носовая часть от самолета ММН «Ф-1», которая демонстрирует на испытаниях хорошую аэродинамику;

·          моторы получили более качественные капоты;

·          обшивка между четвертым и восьмым шпангоутом сделана из балинитовой фанеры, которая была склеена с деревянными частями пять, шесть, семь шпангоута клеевым ВИМ;

·          моторы имеют лучшие капоты;

·          устанавливают подмоторные рамы более качественной конструкции;

·          использовали в построении машины водорадиаторы ребристо-трубчатого типа;

·          установлена более совершенная система подачи масла – по одному воздушно-масляному и водомасляному радиатору для каждого мотора;

·          установлены винты с изменяемым шагом ВИШ-22Е;

·          усовершенствовали масло-, бензобаки, емкость каждого составляет 330 л;

·          автомат для выхода из пикирования;

·          для лучшего прицеливания во время бомбометания без пикировки поставили прицелы ОПБ-1М и НКПБ-3;

·          под плоскостями на гидроуправлении устанавливают решетки;

·          для лучшей наводки бомб на цель при пикировании установили авиагоризонт, ПБП-1 и перегрузочный сигнализатор.

Вооружения СБ-РК:

  • Бомбовая нагрузка – 1 тонна (1,5 тонны – максимальная). ФАБ-500 – до трех единиц или ФАБ-250 до четырех единиц в пикировке или двенадцать единиц до ста килограмм горизонтального бомбометания.
  • Пулемет ШКАС с механическим прицелом в шаровой установке на носу, расчет боеприпаса на пятьсот выстрелов.
  • Пулемет ШКАС с климматорным прицелом типа К-8Т в задней установке ТСС-1. Боеприпас – 1000 выстрелов.
  • Пулемет ШКАС с прицелом типа ОП-2Л. Боеприпас – шестьсот выстрелов.
  • Химическое оружие представлено двумя ВАП-500 (до 1 тыс. кг) выливного типа и двумя УХАП-500 (до 100 кг) универсального типа. Возможность использования любых смесей и веществ, стоящих на вооружении.

После первых испытаний специалисты выделили основные дефекты:

  • температура масла и воды в полете никогда не опускалась ниже 95 градусов;
  • недостаточная продольная устойчивость.

На самолетах АР-2 продолжали устанавливать модернизированные образцы агрегатов и оборудования. Результаты последних государственных испытаний машины были следующими:

  • вес – 6,6 тонны;
  • дальность действия при вооружении двумя ФАБ-250 на скорости 390 км в час и на высоте 5 км – 1000 км;
  • высотный потолок – 10 км;
  • набор высоты 5 км – примерно за 7 минут;
  • разбег по ВПП – 340 м;
  • максимальная скорость полета – 475 км в час – была достигнута на высоте 4,7 км.

Испытания АР-2 показали, что продолжить полет с одним задросселиванным мотором вполне возможно.

Главный минус машины – недостатки создания винтокрылой группы. Из-за разрушений систем двигателя на испытаниях они часто выходили из строя. Малые предельные значения имела система охлаждения, зимой использовать машины было довольно проблематично. Не было возможности нормального слития воды с водорадиаторов. Перегрев воды и масла остался неразрешенным. Стоит отметить, что в будущем в КБ А. Архангельского все же усовершенствовали винтовую группу на самолете.

Выпуск АР-2 был прекращен в 1941 году в пользу массового производства Пе-2. И хотя многие руководители и специалисты флота и авиации рассматривали АР-2 в качестве основного бомбардировщика пикирующего типа, а Пе-2 как быстрый истребитель его дальнего сопровождения, все получилось наоборот – с последующей остановкой выпуска Ар-2.
