Самолёт 5 поколения Су-57 (ПАК ФА Т 50)

Российский Су-57 (ПАК ФА Т-50) – машина с великолепной аэродинамикой и двигателями с управляемым ракурсом тяги, сочетающим сверхзвуковую крейсерскую скорость с непревзойдённой маневренностью и обладающий необходимой радиопрозрачностью вкупе с высокоточным вооружением, является достойным представителем машин нового поколения.

История создания нового истребителя пятого поколения ПАК ФА Т-50

ПАК ФА Т 50

Когда заканчивались 80-е годы руководство ВВС совместно с ЦНИИ выработало нормы, сформулировав требования к самолётам следующего поколения. Это определило выбор проектов для КБ Микояна и Сухого. Вскоре случился развал Советского Союза и наступил спад в экономике, проект КБ Микояна МиГ 1.44 закрыли, а  вариант Сухого «Беркут» продолжал полёты на исследования по применению самолётов с крылом обратной стреловидности.

Возрождение нового истребителя пришлось на 2002 год и наработки, сделанные прежде, пригодились. В 2004 году макет новой машины показали президенту и в 2005-м начались финансовые вливания в проект. Ясным сентябрьским днём 2010 года заслуженный лётчик-испытатель Герой России С. Богдан оторвал от бетонки опытный образец

Т 50 и 45 минут проверял поведение машины в воздухе.

В марте 2011 года после сорока испытательных полётов на лётном экземпляре ПАК ФА достигнута скорость звука и преодолён звуковой барьер. Начались исследования поведения самолёта на скоростях больше скорости звука. Третий лётный образец оснастили БРЛС с активной фазированной решёткой и в разгар лета в июле 2012 года приступили к полётам. Испытания закончились в сентябре 2015 года и машина сразу пошла в серию.

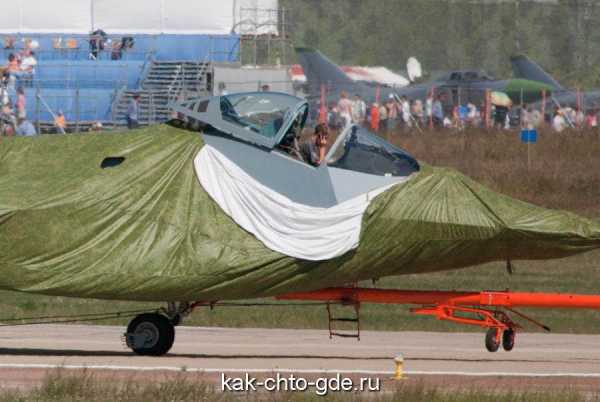

На выставке МАКС-2011 широкая публика 17 августа могла вживую посмотреть на новый истребитель и полюбоваться его полётом в течение 5 минут.

Описание российского военного самолёта ПАК ФА Т-50

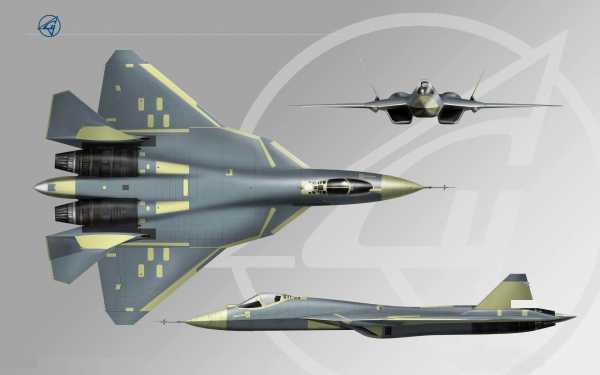

ПАК ФА Т 50 схема

Трапециевидное крыло с высоким расположением плавно входит в сопряжение с корпусом и составляет основу интегрального планера традиционной компоновки. Механизация крыла – это отклоняемые носки и расположенные вдоль задней кромки флапероны, работающие на околозвуковых скоростях и элероны, создающие нужный крен на посадке и взлёте.

На дозвуковых скоростях подъёмную силу создаёт не только крыло, но и средняя часть фюзеляжа с аэродинамическими наплывами в корневых утолщениях каждой консоли.

На фюзеляже встроены боковые хвостовые балки с пилонами, на которых крепится вертикальное цельноповоротное оперение, способное разворачиваться в любом направлении. Так как аэродинамический тормоз на самолёте не предусмотрен, торможение осуществляется дифференцированным поворотом рулей направления и стабилизатора, создающих тем самым большое лобовое сопротивление.

За мотогондолами, размещёнными по обе стороны фюзеляжа, расположили друг за другом отсеки вооружения, за ними в хвостовой балке между соплами силовых установок – отсек тормозного парашюта. Справа в носу самолёта располагается авиационная скорострельная пушка, по левому борту устройство для дозаправки машины в воздухе.

Доля композитных материалов в поверхности планера равна 70%, что составляет четверть веса всей конструкции и общий вес машины снизился.

Двигатели ПАК ФА Т 50

ПАК ФА Т 50 схема двигателей

На первых самолётах, вышедших в серию и на опытных образцах установлены двигатели АЛ-41Ф1, достигающие без использования форсажа скорость звука. Эти силовые установки отличаются наличием системы цифрового управления и оборудования плазменного зажигания для более эффективного использования топливовоздушной смеси. Разработчики планируют установить новый модернизированный двигатель с тягой на форсаже свыше 20 тонн.

Схема шасси обычная трёхопорная, как у Су 27, стойки убираются внутрь фюзеляжа против набегающего встречного потока воздуха. На двух основных опорах по одному тормозному колесу, на передней опоре два нетормозных и стойка закрывается створкой, на которой размещены две посадочные фары.

Кабина ПАК ФА Т 50

ПАК ФА Т 50 фото кабины

Широкая просторная кабина нового истребителя по внутреннему оборудованию подобна кабине Су 35, на передней панели находятся два дисплея и один меньшего размера, применена широкоугольная коллимационная система ШКС-5 и речевой информатор. Один индикатор резервный, информация о полёте проецируется на стекло шлема пилота. Управление машиной осуществляется боковой ручкой с коротким ходом и тензометрическим РУДом.

Из авионики, по заявлению производителей, будет поставлена РЛС в корне отличающаяся от аналогичных радаров. Помимо основной локационной станции, установят ряд других радио и оптиколокационных станций, работающих в режимах большой активности и пассивности, составляющих,так называемую, умную обшивку.

Пятое поколение самолётов должно соответствовать требованиям малозаметности.

Материалы, которыми покрыт планер Т 50 имеют радиопоглощающие и отражающие свойства, элементы крыла и фюзеляжа построены под определёнными углами, чтобы избежать эффекта уголкового отражателя. Остекление фонаря изготовлено из материала, снижающего отражение радиоволн на 30%.

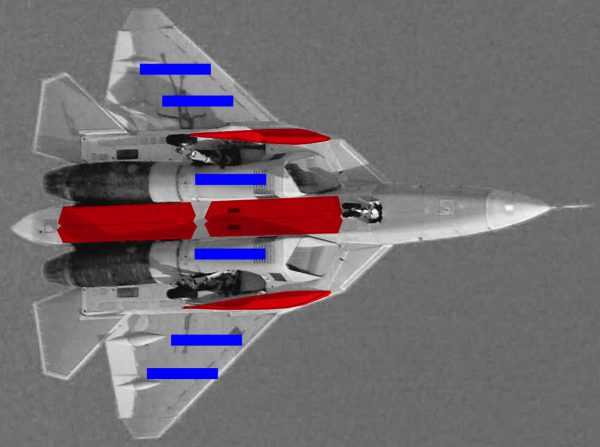

Для снижения радиозаметности большая часть вооружения спрятана внутри фюзеляжа. Маскировочная окраска для слияния с фоном делает самолёт более невидимым в зрительном диапазоне – это защитная окраска, применятся ещё и демпфирующая, искажающая форму машины до неузнаваемости. Тепловая и звуковая незаметность имеет прямую зависимость от конструкции силовой установки.

Тактико-технические характеристики или ТТХ ПАК ФА

Технические характеристики

  • Площадь крыла – 90 м2.
  • Размах крыла – 14 м.
  • Высота самолёта – 4,8 м.
  • Вес неснаряженного самолёта – 18500 кг.
  • Максимальный взлётный вес – 37 т.
  • Запас топлива о внутренних баках – 11100 кг.
  • Силовая установка – 2 х ТРДДФ АЛ-41Ф1 с управляемым вектором тяги.
  • Тяга – на форсаже 2 х 15000 кгс, без форсажа – 2 х 8800 кгс.

Лётные характеристики

  • Максимальная скорость на высоте – 3,1 М.
  • Максимальная скорость без форсажа – 2,72 М.
  • Продолжительность полёта – 5,8 час.
  • Перегоночная дальность – 7465 км.
  • Дальность на крейсерской скорости 2,43 М – 4300 км, с двумя ПТБ – 5500 км.
  • Дальность на сверхзвуковой скорости 2,84 М без форсажа – 2000 км.
  • Скороподъёмность – 230 м/сек.
  • Практический потолок – 20 тыс. м.
  • Допустимая перегрузка – 10-11g.
  • ЭПР по различным источникам – от 0,005 до 0,3 м2.

Вооружение

  • Пушечное – 30-мм пушка 9А1-4071К.
  • Боевая нагрузка – от 3100 кг до 10 т. Для воздушного боя 1620 кг – 8 х РВВ-СД + 2 х РВВ-МД.
  • Для наземных целей 4220 кг – 8 х КАБ-500 + 2 х РВВ-МД.
  • Характеристики точки подвески: внутренние 8 или 10, наружные – 8 или 2.

Интересные факты

На авиационной выставке МАКС-2011 при выполнении разбега на ПАК ФА Т-50 произошла вспышка, лётчик быстро среагировал и выпустил тормозной парашют, машина не сошла с ВПП и остановилась. Позднее выяснили, что это была неисправность топливной системы.

ПАК ФА Т 50

При заходе на посадку 10 июня 2014 года сначала появился дым над правым двигателем, потом внезапная вспышка и локальный пожар, лётчик С. Богдан срочно катапультировался и остался жив. 7 декабря 2015 года, восстановленная машина продолжила испытательные полёты.

Новое, что применили на Т-50 в конструкции силовой установки – это система плазменного зажигания.

Приобрести ПАК ФА российских самолётостроителей за 100 млн.долларов согласилось правительство Индии.

Видео ПАК ФА Т 50 высший пилотаж

aviarf.ru

Истребитель пятого поколения Т-50 (ПАК-ФА)

Истребитель пятого поколения получил обозначение в КБ как  Т-50  (ПАК-ФА), что расшифровывается как Перспективный авиационный комплекс  фронтовой авиации.
Разрабатывается  подразделением Объединённой авиастроительной корпорации — ОКБ Сухого, где он проходит под обозначением Т-50.

F-22 Raptor истребитель пятого поколения, один из наиболее вероятных противников Т-50 (ПАК-ФА).

Лучшие моменты из всех видео с участием истребителя T-50 PAK FA , фигуры высшего пилотажа, показательные выступления, лучшее качество видео какое только смог найти. Ну и немного нарезал, для зрелищности. Спасибо Conter MC 13 за композицию Портал В Третий (Dj PEX Prod).

Истребитель пятого поколения Т-50 (ПАК-ФА)

Первый полёт опытный  прототип  совершил 29 января 2010 г . длительностью около 45 минут.  На данный момент известно о четырёх прототипах  истребитель пятого поколения Т-50 (ПАК-ФА) в общей сложности они совершили более 120 полетов.

пятое поколение перспективный авиационный комплекс фронтовой авиации

В начале 2012 году к летным испытаниям присоединится пятый прототип самолета истребитель пятого поколения Т-50 (ПАК-ФА) .

Российский истребитель пятого поколения Т-50 ПАК-ФА в анфас фото

Первые два прототипа истребитель пятого поколения Т-50 (ПАК-ФА)  наматывают лётные часы  на аэродроме Летно-исследовательского института имени Громова в Жуковском.

рулёжка T-50 (PAK-FA)взлёт Российского истребителя пятого поколения PAK-FAT-50 (PAK-FA) на взлёте фото

Впервые свои пилотажные возможности, перспективный авиа комплекс фронтовой авиации - истребитель пятого поколения Т-50 (ПАК-ФА), широкой публике показал  на авиасалоне в Жуковском МАКС 2011.

ИСТРЕБИТЕЛЬ ПЯТОГО ПОКОЛЕНИЯ ПАК-ФА Т-50 T-50 PAK-FA хороший ракурс

Ну и как планируется  в 2013 году будет поставлена установочная партия или мелкосерийное производство самолётов это типа для испытания вооружений.

По условиям соглашения с Министерством обороны России, компания "Сухой", разрабатывающая Т-50 (ПАК-ФА) , должна будет поставить первые десять Т-50 Липецкому центру боевого применения и переучивания летного состава, где будет продолжена программа испытаний. В настоящее время российское военное ведомство планирует приобрести 60 истребителей Т-50, не считая самолетов опытной партии. Потребность ВВС России в самолетах типа Т-50 оценивается в 150 единиц.

РОССИЙСКИЙ ИСТРЕБИТЕЛЬ ПЯТОГО ПОКОЛЕНИЯ ПАК-ФА Т-50

Ещё красивое фото.

Истребитель пятого поколения

Для экспортных поставок на базе ПАК ФА совместно с Индией создаётся экспортная модификация самолёта, получившая обозначение FGFA (Fifth Generation Fighter Aircraft — истребитель пятого поколения).

Fifth Generation Fighter Aircraft

Наиболее вероятный соперник способный тягаться с Т-50 (ПАК-ФА), это F-22 Raptor истребитель пятого поколения.

 F-22 «Raptor»— многоцелевой истребитель пятого поколения, разработанный компаниями Lockheed Martin, Boeing и General Dynamics.

Истребитель пятого поколения F-22 Raptor

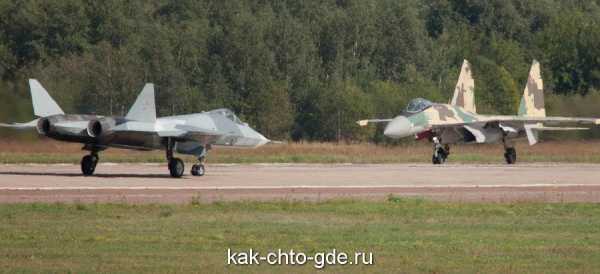

Сравнительные размеры  T-50 (PAK-FA) с СУ 27.

CY 27 vs T-50 (PAK-FA), а вот догоню, здесь видны сравнительные размеры

Необходимо отметить, ДЛЯ ЛЮБИТЕЛЕЙ ПОСПОРИТЬ какой самолёт лучше, ответ убийственно краток. Тот который стоит на вооружении, а единственный стоящий на вооружении истребитель пятого поколения, это американский «Raptor».

Если бы война началась сию минуту, у кого было бы превосходство в воздухе?

 А теперь едем дальше:  Американский  истребитель пятого поколения F-22 Raptoг   снят с производства в 2011 году,(а везде ПАК ФА сравнивают именно с F-22) за время производства с 1997 года по  2012 год было выпущено 195 машин, из них 187 истребителей переданы ВВС США. Конгресс США отказался от  закупок  истребителя

F-22 «Raptor», в пользу увеличения расходов по программе для интенсивной  разработки нового многоцелевого истребителя F-35.

ударный многоцелевой истребитель пятого поколения f35

Вторая американская машина нового поколения – F-35, в настоящее время проходящая испытания, сталкивается с проблемами другого рода: США попытались создать «дешевый истребитель» пятого поколения, который обладал бы теми же возможностями, что и более дорогой F-22, но в несколько урезанном варианте – меньший боезапас, несколько меньшая дальность и скорость полета, меньшие возможности РЛС, и так далее.

На поверку совместить эти требования в одной машине оказалось очень сложно. Стоимость F-35 переваливает за 150 миллионов долларов, в 2 раза больше первоначальных планов,  а достичь ряда возможностей F-22, например  бес форсажной сверхзвуковой скорости, на F-35 пока не получается.

Так же разработки Истребитель пятого поколения «Черный орёл» (Black Eagle) под названием J-20 ведутся в КИТАЕ.

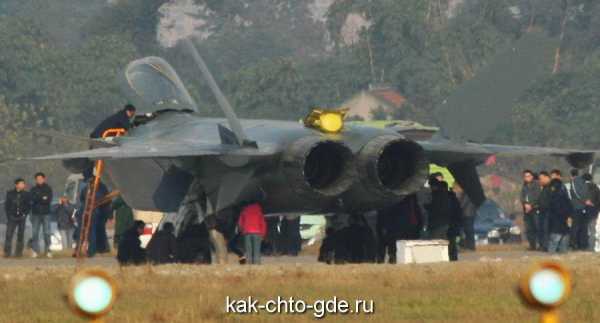

J-20  истребитель пятого поколения, это первый военный самолет, созданный в  Китае, у которого нет прямого прототипа.

многоцелевой истребитель пятого поколения J-20 «Черный орёл»

Практически вся информация о нашем  истребитель пятого поколения Т-50 (ПАК-ФА) является секретной.

Но сначала стопроцентные факты.

Способен летать на сверхзвуковых скоростях, без включения форсажа. около 2500 км в час, предыдущее поколение истребителей около 900 км, кратковременно на форсаже на скорости сверхзвука.

Стоимость одного часа полёта СУ 27 составляет  около 10000 долларов, а час полета истребителя F-22 «Raptor» обходится бюджету США почти в 40 тысяч долларов, из тех задания стоимость полёта истребитель пятого поколения Т-50 (ПАК-ФА) должна быть доведена до 1500 долларов.

Половину стоимости разработки Т-50 (ПАК-ФА), оплатила Индия и планирует закупить 250 Т-50 (ПАК-ФА).

 Продажа F-22 «Raptor» другим странам запрещена законодательством.

Су 30 на радаре виден как металлический объект 5,4 кв.метра. то Т-50 (ПАК-ФА) в 40 раз меньше.

Т-50 (ПАК-ФА), может быть бомбардировщиком и штурмовиком, способен уничтожать любые цели как на земле, так и в воздухе.

Т-50 (ПАК-ФА) способен сопровождать 60 целей одновременно, и обстреливать около 20 из них.

На нём установлена система автоматического распознавания целей, система сама распознаёт врага, и выбирает самые опасные мишени, пилот даёт команду на её уничтожение.

Т-50 (ПАК-ФА) полностью автоматизирован, во внештатных ситуациях может обойтись без пилота.

Подан патент на конструкцию прототипа истребителя пятого поколения Т-50 ПАК ФА, поданного в адрес Федеральной службы по интеллектуальной собственности, патентам и товарным знакам, датированного 28 июля 2010 года и опубликованного 27 января 2012 года.

Формула изобретения

  1. Самолет интегральной аэродинамической компоновки, содержащий фюзеляж, крыло, консоли которого плавно сопряжены с фюзеляжем, горизонтальное и вертикальное оперение, двух двигательную силовую установку, отличающийся тем, что фюзеляж снабжен наплывом, расположенным над входом в воздухозаборники двигателей и включающим управляемые поворотные части, средняя часть фюзеляжа выполнена уплощенной и образована в продольном отношении набором аэродинамических профилей, мотогондолы двигателей разнесены друг от друга по горизонтали, а оси двигателей ориентированы под острым углом к плоскости симметрии самолета по направлению полета.
  2. Самолет по п.1, отличающийся тем, что вертикальное оперение выполнено цельноповоротным с возможностью синфазного и дифференциального отклонения.
  3. Самолет по п.2, отличающийся тем, что цельноповоротное вертикальное оперение установлено на пилонах, расположенных на боковых хвостовых балках фюзеляжа, при этом на фронтальной части пилонов расположены воздухозаборники продува мотоотсеков и теплообменников системы кондиционирования.
  4. Самолет по п.1, отличающийся тем, что горизонтальное оперение выполнено цельноповоротным с возможностью синфазного и дифференциального отклонения.
  5. Самолет по п.1, отличающийся тем, что реактивные сопла двигателей выполнены с возможностью синфазного и дифференциального отклонения.
  6. Самолет по п.1, отличающийся тем, что входы воздухозаборников двигателей расположены по бокам носовой части фюзеляжа за кабиной экипажа, при этом нижняя кромка входов воздухозаборников двигателей расположена ниже обводов фюзеляжа.
  7. Самолет по п.1, отличающийся тем, что входы воздухозаборников двигателей выполнены скошенными в двух плоскостях - относительно вертикальных продольной и поперечной плоскостей самолета.
  8. Самолет по п.1, отличающийся тем, что плоскости хорд консолей цельноповоротного вертикального оперения отклонены от вертикальной плоскости на острый угол.
  9. Самолет по п.1, отличающийся тем, что передние кромки поворотной части наплыва, консолей крыла и горизонтального оперения выполнены параллельными друг другу.
  10. Самолет по п.1, отличающийся тем, что задние кромки крыла и горизонтального оперения выполнены параллельными друг другу.

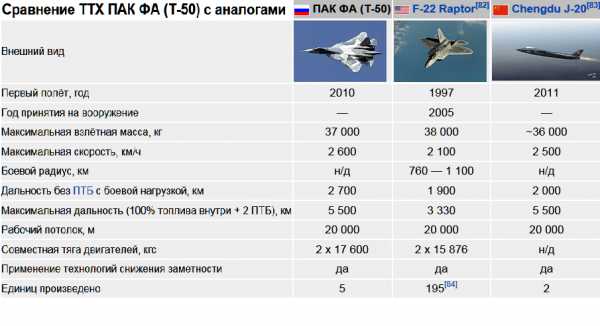

сравнительные характеристики самолетов 5 поколения

  • 1 - фюзеляж,  2 - наплыв фюзеляжа,  3 - консоли крыла,  4 - консоли цельноповоротного вертикального оперения (ЦПГО),
  • 5 - консоли цельноповоротного горизонтального оперения (ЦПВО), 6 - мотогондолы двигателей,  7 - воздухозаборники двигателей,
  • 8 - управляемые поворотные части наплыва фюзеляжа, 9 - поворотные носки крыла, 10 - элероны, 11 - флаппероны,
  • 12-пилон ЦПВО,  13 - воздухозаборники продува мотоотсеков и теплообменников системы кондиционирования,
  • 14 - поворотные реактивные сопла двигателей,  15 - срезы реактивных поворотных сопел двигателей,
  • 16 - оси вращения поворотных сопел двигателей,  17 - плоскости вращения поворотных сопел двигателей.

Напоследок ряд интересных фотографий.

Звонок с земли по мобиле PAK-FA

Истребитель -дирижабль.

То ли истребитель то ли дерижабль

Скачать обои : <<Истребитель пятого поколения  Т-50 (ПАК-ФА)>>.

Обои разрешением 1920*1200

Скачиваем, щёлкаем по плюсу, картинка увеличивается, правой кнопкой и ищем пункт  сделать фоновым рисунком.

НАСЛАЖДАЕМСЯ.

Картинка для обоев T-50 (PAK-FA)

Предположительные технические характеристики.

  • Экипаж: 1 человек
  • Длина: 19,4 м
  • Размах крыла: 14 м
  • Размах заднего ГО: 10,8 м
  • Высота: 4,8 м
  • Площадь крыла: 90 м²
  • Угол стреловидности:
  • по передней кромке:
  • поворотной части: 78°
  • остальной: 48°
  • по задней кромке: −14°
  • База шасси: 6 м
  • Колея шасси: 5 м

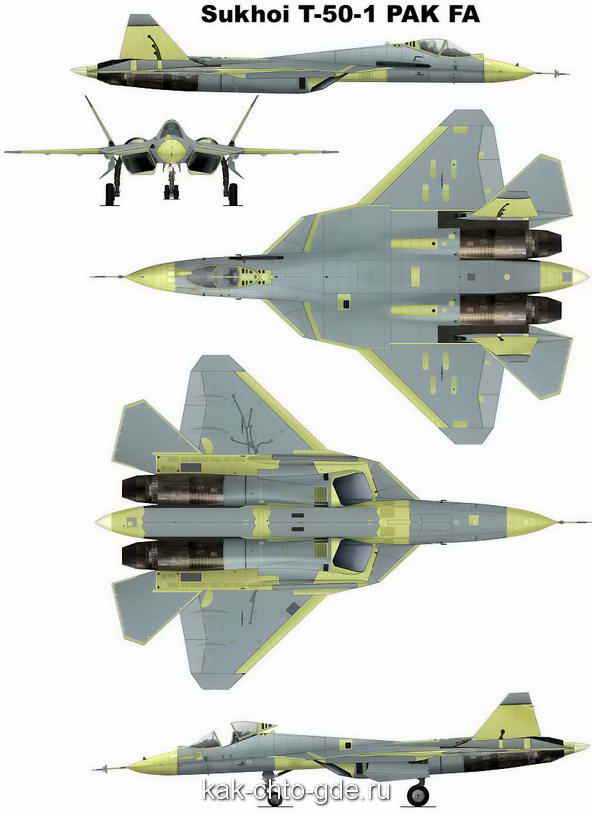

Вид T-50 (PAK-FA) с разных ракурсов

  • Масса:
  • пустого: 18500 кг
  • нормальная взлётная масса:
  • с 63 % топлива: 26510 кг
  • со 100 % топлива: 30610 кг
  • максимальная взлётная масса: 37000 кг
  • Масса топлива: 11100 кг
  • Нагрузка на крыло:
  • при максимальной взлётной массе: 394 кг/м²
  • при нормальной взлётной массе:
  • с 63 % топлива: 294 кг/м²
  • со 100 % топлива: 330 кг/м²

турбореактивный двухконтурный с форсажной камерой и управляемым вектором тяги

  • Двигатель:
  • Тип двигателя: турбореактивный двухконтурный с форсажной камерой и управляемым вектором тяги
  • Модель: «АЛ-41Ф1»
  • Тяга:
  • максимальная: 2 × 8800 (около 10900 на «Изделии 129») кгс
  • на форсаже: 2 × 15000 (около 18000 на «Изделии 129») кгс
  • Масса двигателя: 1350 кг
  • Управление вектором тяги:
  • Углы отклонения вектора тяги: ±20° в плоскости
  • Скорость отклонения вектора тяги: 60 °/с
  • Тяговооружённость:
  • при нормальной взлётной массе:
  • с 63 % топлива: 1,13 (~1,36 с «Изделием 129») кгс/кг
  • cо 100 % топлива: 0,98 (~1,17 с «Изделием 129») кгс/кг
  • при максимальной взлётной массе: 0,85 (~1,01 с «Изделием 129») кгс/кг

Лётные характеристики

Предельная скорость на высоте: 2125—2600 км/ч (2,0—2,45 М)
Максимальная бес форсажная скорость: 1300—2100 км/ч (1,1—2,0 М)
Практическая дальность:
на крейсерской скорости:
с 63 % топлива: 2700 км
со 100 % топлива: 4300 км
с 2 ПТБ: 5500 км
на бес форсажной сверхзвуковой скорости:
с 63 % топлива: 1200 км
со 100 % топлива: 2000 км
Продолжительность полёта: до 5,8 ч
Практический потолок: 20000 м
Скороподъёмность: 350 м/с
Длина разбега/пробега: 350 м
Максимальная эксплуатационная перегрузка: + 10—11 g
ЭПР: по данным различных источников от 0,005 до 0,3 м²

 Вооружение

  • Пушечное: 30 мм встроенная пушка (модернизированная ГШ-30-1, темп стрельбы и энергия отдачи сохранились)
  • Боевая нагрузка:1310—10000 кг
  • для воздушного боя, в отсеках вооружения: 1620 кг (8 × РВВ-СД + 2 × РВВ-МД)
  • против наземных целей, в отсеках вооружения: 4220 кг (8 × КАБ-500 + 2 × РВВ-МД)
  • Ракеты и бомбы будут располагаться на 16 точках подвески
  • внутренние: 8 или 10
  • внешние: 8 — под крыльями
  • Во внутренних бомбоотсеках будут использоваться новые управляемые ракеты класса «воздух-воздух» малой дальности РВВ-МД, средней дальности РВВ-СД (Изделие 180) и большой дальности РВВ-
  • БД (Изделие 180-БД). Отличия новых ракет от предшественников заключаются в повышенной дальности, чувствительности, помехозащищённости и возможности обнаружения и захвата цели во
  • время автономного полёта, что позволяет производить быстрый пуск из внутренних отсеков вооружений. Также, вероятно, будут использоваться ракеты класса «воздух-воздух» КС-172 на внешних
  • узлах подвески. Всего для нового истребителя разрабатывается вооружение 14 типов, включая ракеты «воздух-воздух» малой, средней, большой и сверхбольшой дальности, управляемые ракеты
  • «воздух-поверхность» различного назначения, а также корректируемые авиабомбы.

Характеристики:  РЛС Н035 Ирбис:

  • Обнаружение и сопровождение 4 наземные + 30 воздушных
  • Одновременный обстрел: 8
  • Дальность обнаружения целей:
  • с ЭПР 3 м² до 400 км
  • с ЭПР 1 м² до 300 км
  • с ЭПР 0,5 м² до 240 км
  • с ЭПР 0,1м² до 165 км
  • с ЭПР 0,01м² до 90 км
  • Углы обзора: 240° (±120°)
  • Мощность: 5000 Вт

toparmy.ru

Фотогалерея

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX - 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • Календарь конференций
  • www.arms-expo.ru

    раскрыта тайна новейшего российского истребителя

    Короткий разбег и пара новейших истребителей Т-50 отрывается от взлетно-посадочной полосы Государственного лётно-испытательного центра Минобороны имени В.П.Чкалова в Ахтубинске. Именно здесь истребители, что называется «ставят на крыло»: часы полетов, десятки выполненных боевых упражнений - станут основой боевых наставлений для строевых летчиков, которым уже в следующем году предстоит освоить главную новинку российского авиапрома. Впервые, познакомиться с секретами перспективного комплекса фронтовой авиации (ПАК ФА) разрешили ведущему программы телеканала ЗВЕЗДА «Военная приемка» Алексею Егорову.


    В погоне за «Хищником»



    Фото: Константин Семенов




    Т-50 квинтесенция всего современного, что есть в отечественной авиации. Это самолет, призванный бросить вызов американскому истребителю 5-го поколения F-22 Raptor (Хищник). Доказав если не наше превосходство над конкурентом, то как минимум технологическое соответствие лучшим образцам современной военной техники. Наш самолет «опаздывает» с появлением на несколько лет. Американец не только стоит на вооружении, но и совсем недавно участвовал в боевых вылетах против боевиков Исламского государства в Ираке. Тем не менее, конструктор самолета Александр Давиденко не стесняясь говорит, что Т-50 будет лучше F-22.


    «Основные функции остались те же, но мы попытались сделать их лучше», - говорит конструктор. Подчеркивая, что при разработке ПАК ФА КБ «Сухой» моделировало воздушный бой Т-50 с F-22.


    Поверить в превосходство одной машины над другой не сложно, если вспомнить историю создания другого фаворита современного авиастроения Су-27. Машину создавали, как противовес американскому истребителю F-15. Как и в случае с Т-50, наша машина «опаздывала». Американец летал и воевал. Набирал очки. Но в итоге оказался далеко позади новичка. Ведь глядя на «фаворита» КБ «Сухого» неустанно с 1977 года «полировало» «Сушку» до тех пор пока не получило абсолютного лидера мировой авиации. В ходе одних из них индийцы «разнесли» американцев на F-15C/D Eagle.


    После завершения тех учений американский генерал Хал Хомбург, возглавляющий службу Air Combat Command ВВС США, вынужден был заявить, что полученные результаты стали полным сюрпризом для американских летчиков: «Мы не настолько обогнали весь остальной мир, как нам хотелось бы думать. А теперь, у нас есть еще более совершенная машина Су-35. «За глаза», пока не был официально представлен Т-50, этот истребитель считали на Западе российским ответом F-22. Фактически он и есть - «прототип 5-го поколения» - основные системы Т-50 уже сейчас отрабатываются и осваиваются строевыми летчиками именно на этой машине.


    Именно из-за этой, постоянно идущей, эволюции, каким будет конечный - серийный вариант ПАК ФА, пока не знает никто, даже конструкторы. По тому же Су-35 можно судить, как долго может идти этот процесс. «Военные постоянно меняют техзадание, пытаясь получить «идеальный» самолет для «непонятно» каких условий применения», - говорит наш источник в авиапроме.


    Яблоко от яблони



    Фото: Константин Семенов



    Впрочем, уже сейчас тихая эволюция Т-50 вполне себе видна. Как сообщил телеканалу ЗВЕЗДА Александр Давиденко, доля композитных материалов в общей массе пустого самолета составляет 25%, а по поверхности самолета - 70%. Широкое применение композитов в конструкции самолета позволило снизить его массу, а также существенно облегчить подготовку серийного производства.


    Алексей Егоров лично убедился в том, что Т-50 «пластмассовый». В ходе съемок программы «Военная приемка» телеканалу ЗВЕЗДА впервые показали, как из «ниток» и «клея» создаются детали перспективного истребителя, которые в итоге будут в два раза легче алюминия сопоставимой прочности и в четыре-пять раз стали. В два раза легче титана. В результате чего вес истребителя становится в четыре раза меньше по сравнению с самолетом, собранным из привычных материалов, а его радиозаметность вообще стремится к нулю.


    Фото: Константин Семенов


    «Благодаря применению композитных материалов существенно сократилось количество деталей: по сравнению с самолетом Су-27 количество деталей уменьшилось в четыре раза, - сообщил конструктор. - Это же позволило существенно снизить радиолокационную заметность самолета».


    В КБ «Сухого» говорят о ее «беспрецедентно низком уровне»: радиолокационной, оптической и инфракрасной «заметности» машины. Эффективная площадь отражающей поверхности у Т-50 сегодня равна 0,5 кв. м (у Су-30МК - 20 кв. м). Для понимания: это означает, что на радаре Су-30МК виден как металлический объект размером 5 на 4 м, а отражение Т-50 в 40 раз меньше. Это соответствует показаниям F-22.


    Единственной проблемой, дающей основания сомневаться в принадлежности ПАК ФА к пятому поколению, считаются его двигатели. Прототипы летают на двигателях АЛ-41Ф1, известных также как изделие 117С. Они же используются сегодня на Су-35С. Именно эти моторы планируется ставить на первые серийные Т-50. Как рассказал летчик-испытатель КБ «Сухой» Сергей Богдан, при первом полете новый Су-35 сопровождал Су-30МК. Это позволило сравнить тяговые характеристики двигателей двух самолетов.

    Фото: Константин Семенов


    Во время полета Су-35 выполнял разгон в бесфорсажном режиме, при этом пилоту самолета сопровождения приходилось использовать форсаж, периодически отставая от новой машины. По словам пилота, это очень серьезное достоинство, дающее строевому летчику больше возможностей при ведении воздушного боя. Однако 117C хоть и обеспечивает необходимую суммарную тягу, достаточную даже для достижения сверхзвуковой крейсерской скорости, но не отвечает требованиям пятого поколения по соотношению веса и тяги, а так, же расходу топлива.


    Полноценные двигатели пятого поколения, известные сегодня как «Тип 30» или двигатели «второго этапа», находятся в стадии проектирования. В проект входит несколько этапов разработки: компрессор низкого давления, газогенератор, компрессоры высокого давления, камеры сгорания, турбины высокого и низкого давления, форсажная камера и сопла. В прошлом году планировалось завершить их проектирование и выпустить техническую документацию демонстратора технологий. Как ожидается, опытно-конструкторские работы по проекту будут завершены в 2016 году. Техническая сложность проекта потребует проведения весьма длительных стендовых и летных испытаний, что скажется на общих сроках разработки Т-50. По разным оценкам, силовые установки второго этапа российские истребители Т-50 получат только в 2025-2027 годах.


    Технологии превосходства



    Фото:af.mil


    Гендиректор Федерального научно-производственного центра «НПП «Полет», входящего в Объединенную приборостроительную корпорацию, Алексей Комяков рассказал телеканалу, что большинство электронных систем самолета только сдаются заказчику - Минобороны. Несколько месяцев назад, его предприятие, поставило для Т-50 новейший комплекс связи С-111 и интегрированную антенно-фидерную систему.


    «С-111 принципиально отличается от всех предшествующих разработок, - говорит конструктор, - он обеспечивает летательному аппарату новый уровень оперативности получения информации на всех этапах полета и во всех видах боевых действий. Для реализации этих характеристик используются пакетный обмен данными в цифровой форме, широкополосные каналы радиосвязи, новые методы борьбы с помехами, позволяющие увеличить дальность и качество связи».
    Сейчас все подсистемы в авиационной аппаратуре имеют собственные антенны, - объясняет Комяков. Количество антенн на одном летательном аппарате может достигать нескольких десятков. Это значительно увеличивает радиозаметность, повышает стоимость и сложность объекта. Антенно-фидерная система нового поколения позволяет объединить антенны для приемопередающей аппаратуры различного назначения связи, навигации, опознавания и др. Минимизировать количество антенных устройств. Они встраиваются в обшивку фюзеляжа, которая защищена радиопрозрачным покрытием, что снижает аэродинамическое сопротивление и уменьшает радиолокационную заметность.


    В Т-50 реализовано еще одно главное требование к современным истребителям - высокая интеллектуализация борта. Радиолокационная станция истребителя с новой активной фазированной антенной решеткой (АФАР) НИИ Тихомирова, это более тысячи объединенных в единое поле миниатюрных приемо-передающих устройств с высокой мощностью сигнала на выходе. Радар с АФАР видит все, что делается в воздухе и на земле на расстоянии нескольких сотен километров. Может вести множество целей, одновременно наводя вооружение истребителя на них. И, как говорят конструкторы, одновременно их все обстрелять, буквально веером выпустив ракеты из самолета. Причем как по воздушным, так и по наземным целям.


    Кроме того, антеннами буквально пронизаны кромки крыльев ПАК ФА. Из-за чего истребитель способен видеть, что делается над, под ним и вокруг него буквально на 360 градусов. По всему фюзеляжу машины размещены еще несколько десятков различных датчиков, которые позволят не только контролировать ситуацию вокруг машины, осуществлять обмен данными в режиме реального времени, как с наземными системами управления, так и внутри авиационной группы. То есть встраивая истребитель в глобальную систему ведения боевых действий в контрой одновременно могут быть задействованы как воздушные суда сопровождения: самолеты дальней радиолокационной разведки А-50, штурмовики, бомбардировщики, вертолеты, так и средства ПВО на земле, а так же мотострелковые подразделения. Фактически, Т-50 может быть как самостоятельным средством нападения, так и корректировщиков глобальной войсковой операции.


    Электронный пилот

    Фото:Марина Лысцева


    Кабина Т-50, в отличие от Су-27, не имеет аналоговых приборов с привычными стрелками. Вместо них два больших цветных жидкокристаллических экрана. На них, как в обычном телевизоре, в режиме «картинка в картинке» отображается вся необходимая пилоту информация. Гидродинамические приводы управления силовой установки заменены электрическими. По словам конструкторов, это не только экономит место и вес, но и позволяет ввести в управление машиной параллельный (дистанционный) контроль. На практике это означает, что роль пилота становится менее заметной. То есть компьютер решает, с какой скоростью и на каких режимах машина будет выходить на цель и в какой момент разрешить летчику применить оружие.


    При этом часть сложных пилотажных режимов - например, полет на предельно малых высотах с огибанием рельефа местности - машина берет на себя. Так же, как будет следить за тем, чтобы летчик безопасно для истребителя применял оружие или не свалил самолет в неуправляемый штопор.


    На Т-50 впервые стоит отечественный безинерционный навигационный комплекс - БИНС. Это электронно-механический прибор, без которого ни один истребитель сегодня не может считаться современным. Его задача - собирать и анализировать всю полетную информацию и обеспечивать вылет и возвращение самолета на свой аэродром. БИНС работает в связке с приемниками GPS и ГЛОНАСС, но может работать и без них.


    Длинная рука ВВС



    Фото:Минобороны РФ

    Т-50 может взлетать и садиться, используя участки взлетно-посадочной полосы длиной 300-400 метров. В перспективе на его базе должен быть создан и морской вариант истребителя. Разработчики говорят, что самолет будет развивать скорость более двух тысяч километров в час и совершать перелеты на расстояние до пяти тысяч километров.


    «Из того же Ахтубинска, этот самолёт запросто мог слетать куда-нибудь на берег Атлантического или Индийского океана и вернуться. Для этой машины понятия расстояния совсем другие, - с удивление констатировал Александр Егоров, когда узнал,  что шеф - пилоту КБ «Сухой» Сергею Богдану потребовалась всего одна дозаправка чтобы долететь из Комсомольска-на-Амуре до подмосковного Жуковского».


    Вооружение новой машины будет полностью убрано во внутренние отсеки истребителя, хотя есть и внешние подвески. О вооружении Т-50 практически ничего неизвестно. Но проводя параллели с Су-35 можно предположить, что перовое время ПАК ФА будет применять целый набор ракет средней дальности «воздух-воздух».


    Например, Р-27ЭР1 (8 шт.), Р-27ЭТ1 и Р-27ЭП1 (по 4 шт.), РВВ-АЕ (до 12 шт., включая спаренную подвеску четырех ракет под фюзеляжем) и ракет ближнего боя Р-73Э (6 шт.), входят 5 новых ракет большой дальности. Номенклатуру управляемого вооружения класса «воздух-поверхность»: 6 тактических ракет Х-29ТЕ или Х-29Л, шесть противокорабельных и противорадиолокацнонных ракет Х-31А и Х-31П, пять новых противокорабельных ракет большой дальности Х-59МК, а также новинки: 5 противорадиолокационных ракет увеличенной дальности типа Х-58УШЭ, три ракеты большой дальности системы «Калибр-А» и одна тяжелая противокорабельная ракета большой дальности типа «Оникс».


    Истребитель сможет поднять до восьми корректируемых авиабомб КАБ-500Кр с телевизионным самонаведением, новейших КАБ-500С-Э со спутниковой системой наведения, а также до трех бомб калибра 1500 кг - КАБ-1500Кр или КАБ-1500Л Г с телевизионным или лазерным наведением. По номенклатуре бомбардировочного и неуправляемого ракетного вооружения Су-35 в целом не отличается от сегодняшних Су-30МК, но в перспективе на нем смогут применяться усовершенствованные и новые модели авиабомб калибра 500 и 250 кг и ракет калибра 80, 122 и 266/420 мм, в т.ч. с лазерной коррекцией. Максимальная масса боевой нагрузки Су-35 составляет 8000 кг.


    Из неофициальных источников, про Т-50 известно, что для него разработаны специальные высокоточные ракеты большой дальности (АФАР работает на 400 км) с квадратным сечением. Такая форма, как сообщил источник телеканала в авиационной отрасли, позволяет разместить их большее количество во внутренних отсеках истребителя. При этом, что очень важно, наведение этих ракет можно производить еще до выхода из бомболюка. Раньше, такой технологии, просто, не существовало.


    Цена вопроса


    Т-50, как и его конкурент F-22 безумно дорог. Стоимость программы создания Raptor оценивается в $ 74 млрд. Стоимость одного самолета - $ 146 млн. Именно по этому США купили не несколько сотен этих машин, а всего 187 самолетов. Наша программа на порядок дешевле, но замминистра обороны по вооружениям Юрий Борисов 23 марта заявил, что военные могут закупить меньшее количество истребителей пятого поколения Т-50 (ПАК ФА), чем запланировано в госпрограмме вооружения до 2020 года. Военные законтрактуют только 12 истребителей и после ввода их в эксплуатацию определятся с тем, сколько самолетов данного типа смогут себе позволить, хотя ранее твердо рассчитывали приобрести 52 самолета.


    О возможном сокращении закупок Борисов заявил в ходе визита на Комсомольский-на-Амуре авиационный завод. Он констатировал, что «предприятие готово к началу серийного производства истребителя пятого поколения уже с 2016 года. Однако, Минобороны оставляет за собой право пересмотреть количество закупаемых машин. В новых экономических условиях первоначальные планы могут быть скорректированы. Лучше нам иметь задел в виде ПАК ФА и возможность, потом продвинуться вперед, до конца выжав все возможности из истребителей поколения 4+ истребителей Су-30 и Су-35», - подчеркнул замминистра.

    Автор: Дмитрий Литовкин

    Фото: Марина Лысцева

    tvzvezda.ru

    Т-50 ПАК ФА в новом окрасе

    Т-50 ПАК ФА в новом окрасе

      5 дней его ждали... Замерз весь уже под забором лии... Наконец то ОН прилетел! Жаль со светом не повезло и пришлось увеличивать ISO в ущерб качеству... Но все таки я его поймал!

    Спасибо за компанию anykeyson, nickras, michaeldec и еще нескольким фотографам с которыми сегодня познакомились!) Было весело, но холодно)

    Это 5-ый опытный самолет семейства ПАК ФА с бортовым номером 055. Его окрасили по новому и он будет проводить испытания вооружение в ближайшем будущем.

    Перелет через всю страну на нем совершил заслуженный летчик-испытатель, мастер спорта международного класса по высшему пилотажу Юрий Ващук.

    Вот несколько кадров про ФАК ПУ ПАК ФА

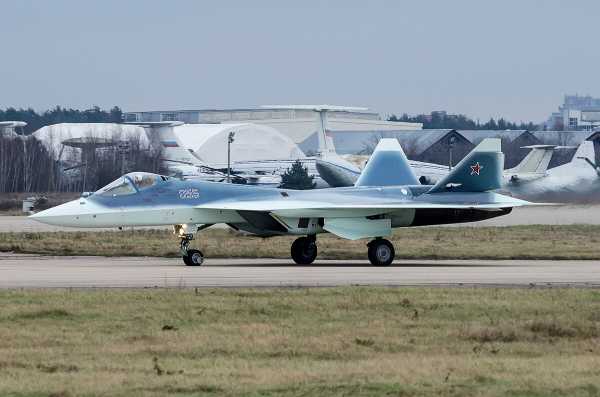

    1. По другому смотрится самолет в этом окрасе

    2. Качество совсем плохое, но проход над аэродромом обязан был показать хоть как то, раз уж держал фотоаппарат в руках...)))

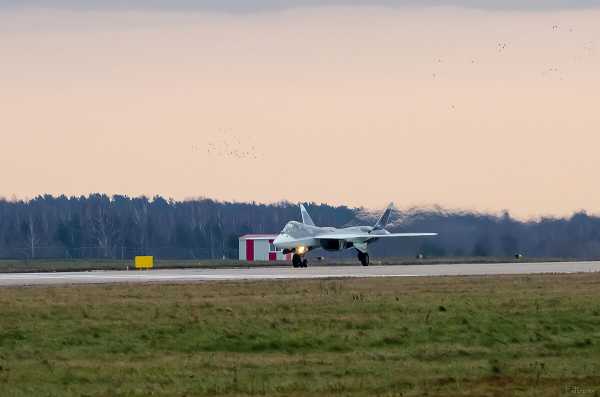

    3. Птицы встречают стальную птицу!

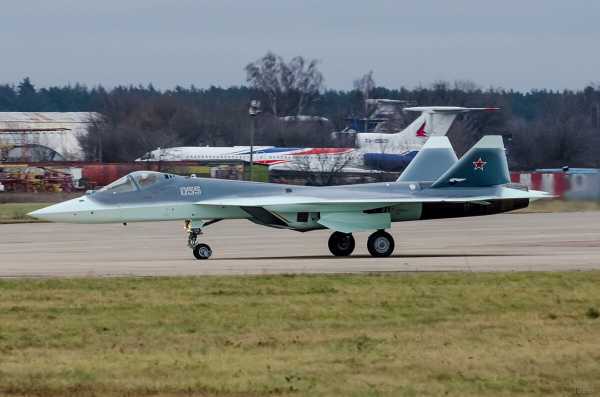

    4. Морской окрас

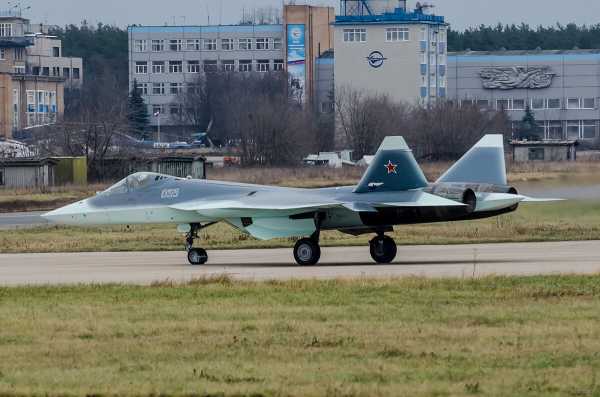

    5.

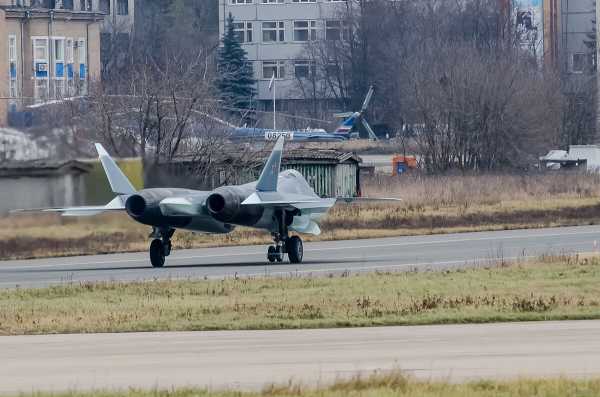

    6. По рулил на стоянку, а точнее в ангар... Но сначала встреча с прессой)))

    falcrumx.livejournal.com

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
