SR-71 «Черный дрозд»: самый скоростной самолет в мире: 52vadim — LiveJournal

В середине 60-х годов прошлого века жители американских мегаполисов неоднократно обращались в городскую администрацию с жалобами на странные явления, происходящие в небе. В совершенно безоблачную погоду в небе неожиданно раздавался гром и, стремительно затихая, бесследно исчезал.

Время шло. Загадочный гром продолжал периодически пугать простых американцев. Наконец, 10 июля 1967 года, после того, как единичные жалобы переросли в массовые недовольства, ВВС США сделали официальное заявление, в котором сообщалось, что странный гром появляется в результате полетов сверхзвукового стратегического разведчика Lockheed SR -71.

Продолжением этой истории стали несколько десятков судебных исков американских граждан, в которых они требовали от ВВС возместить ущерб, нанесенный в ходе полетов. Сумма, которую военным пришлось отдать по решению суда, составила 35 тысяч долларов, однако, в тридцатилетней истории самого быстрого и одного из самых дорогостоящих в эксплуатации военного самолета SR -71 — это маленькая капля в море побед и поражений.

История создания, или хотели, как лучше, а получилось, как всегда

Первый полет «Черного дрозда» или «Черной птицы», как американские военные прозвали SR -71 за его внешний вид, состоялся 22 декабря 1964 года. Новые сверхзвуковые разведчики предназначались для пользования ВВС США, которые на тот момент не имели достойного соперника сверхзвуковому разведчику нового поколения A -12, стоявшему на вооружении в ЦРУ.

На тот момент A -12 являлся самым скоростным самолетом в мире — примерно 3300 км/ч и обладал одним из самых высоких потолков максимальной высоты — 28,5 км. Изначально ЦРУ планировало использовать А-12 для разведки над территорией Советского Союза и Кубы, однако, планы пришлось поменять в связи с событием, произошедшим 1 мая 1960 года, когда предшественник «Титанового гуся» (как называли А-12) U -2 был сбит советским зенитно-ракетным комплексом. ЦРУ решило не рисковать дорогостоящими самолетами и для разведки в СССР и на Кубе использовало спутники, а А-12 направило в Японию и Северный Вьетнам.

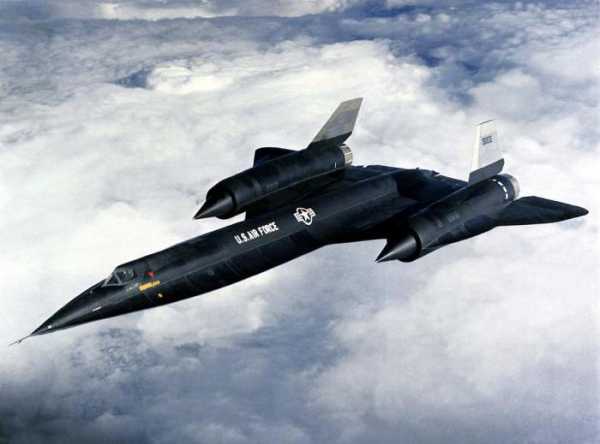

A-12

Главному конструктору A -12 Кларенсу «Келли» Джонсону такое распределение разведывательных сил казалось несправедливостью и, начиная с 1958 года, он начал вести тесные переговоры с высшим командованием ВВС о создании более совершенного военного самолета, который мог бы сочетать в себе функции разведчика и бомбардировщика.

Спустя четыре года ВВС США, наконец, оценило возможные преимущества, которые они могли получить при наличии на вооружении A -12 или его возможного прототипа и дали свое согласие. К тому времени Джонсон и его бригада уже более года работали над двумя новыми моделями R -12 и RS -12. Через несколько месяцев макеты были готовы и Джонсон представил их на «растерзание» командованию ВВС. Генерал Ли Мей, прибывший на презентацию, остался крайне недоволен. Он заявил, что RS -12 — не более, чем повторение проектируемого на тот момент бомбардировщика компании North American Aviation — XB -70 Valkyrie , модификации RS -70.

Возможно, поводом для такого заявления стали: во-первых, боевое предназначение обоих самолетов — разведчики-бомбардировщики, во-вторых, способность дозаправки в воздухе и той и у другой модели, в-третьих, максимальная скорость, у обоих в три раза превосходящая скорость звука. Во всем остальном ни по размерам, ни по форме, ни по техническим характеристикам самолеты абсолютно не похожи.

1) Длина RS -12 — 32,74 м / Длина Valkyrie — 56,6 м.
2) Размах крыла RS -12 — 16,94 м / Размах крыла Valkyrie — 32 м
3) Максимальная скорость RS -12 (на тот момент предполагалась) — более 3300 км/ч / Максимальная скорость Valkyrie — 3200 км/ч.

Переубедить генерала Мея Джонсон так и не смог. Более того, спор стал настолько серьезным, что вмешаться пришлось министру обороны США Роберту Макнамару. Не вставая ни на чью сторону, он просто приказал прекратить разработку и того и другого самолета. Если бы на место Джонсона был кто-нибудь другой, то возможно проекты так и остались бы только проектами. Однако о нем совершенно справедливо как-то сказал Холл Хиббард, руководитель Джонсона и глава проекта по созданию первого самолета «Стелс» F -117: «Этот чертов швед буквально видит воздух» . Возможно, сейчас Джонсон видел воздух лучше прежнего и поэтому решил использовать свой последний шанс.

Он просто изменил расшифровку аббревиатуры RS c «Reconnaissance Strike» (разведывательный/ударный) на «Reconnaissance Strategic» (стратегический разведчик). Таким образом, изменив боевое назначение своего самолета, его уже никто не мог упрекнуть в дублировании Valkyrie и он продолжил разработку RS -12.

В SR -71 модель RS -12 превратилась совершенно случайно. В своей речи в июле 1964 года президент США (однофамилец Джонсона) Линдон Джонсон, говоря о самолете RS -12, перепутал буквы местами и произнес SR -12 . Кстати говоря, это была не единственная оплошность президента в речах, касавшихся самолетов. В феврале того же года Джонсон прочитал вместо аббревиатуры AMI (Advanced Manned Interceptor — перспективный пилотируемый перехватчик) название A -11, которое также стало в дальнейшем официальным названием.

Индекс «71» Кларенс Джонсон взял как указание на то, что его модель разведчика является следующим шагом после проекта Valkyrie . Так появился Lockheed SR -71 (« Blackbird »).

На самом деле, SR -71 являлся прототипом двух других самолетов конструкции Джонсона — А-12 и YF -12, который одновременно объединял в себе функции перехватчика и разведчика. Именно YF -12 и стал той моделью, от которой в конечном итоге стал отталкиваться Джонсон. По сравнению с YF -12 он увеличил размеры SR -71: его длина составляла 32,7 метров вместо 32 м, а высота 5,64 м вместо 5,56. За всю историю мировой военной и гражданской авиации SR -71 является одним из самых длинных самолетов. Редко можно встретить модель, длина которого достигала хотя бы 30 метров. Но, несмотря на это, благодаря рекордной скорости и одному из самых больших потолков высоты — 25,9 км, SR -71 пополнил ряды малозаметных самолетов первого поколения — «Стелс».

Увеличил Джонсон и максимальную взлетную массу, вместо 57,6 тонн, как у YF -12, SR -71 стал весить на взлете 78 тонн. Как раз к этому параметру и относилась фраза «хотели как лучше, а получилось как всегда». Поднять такую массу в воздух было непросто, поэтому Джонсон решил использовать систему дозаправки в воздухе при помощи специально переоборудованного самолета-заправщика KC -135 Q . Разведчик поднимался в воздух с минимальным количеством топлива, что значительно облегчало его. Дозаправка осуществлялась на высоте 7,5 км. Только после этого SR -71 мог отправляться на задание. Без дозаправки он мог продержаться в воздухе, так же как и предыдущие модели 1,5 часа, правда, преодолевал за это время 5230 км — на 1200 км больше чем A -12 и YF -12. Один полет с дозаправкой обходился американским ВВС в 8 миллионов долларов, что в скором времени заставило военное командование по примеру ЦРУ с A -12 «завопить» о дорогостоимости полетов SR -71.

Дело в том, что 28 декабря 1968 года программу по производству и разработке разведчика A -12 закрыли. В компании Lockheed Corporation основной причиной назвали высокую стоимость эксплуатации «Титанового гуся» (данных о стоимости одного вылета A -12 нет). Более того, не было смысла продолжать его производство, в то время как на вооружение уже два года стоял более совершенный SR -71. ЦРУ на тот момент уже отдало все свои A -12 ВВС и взамен получило спутники-шпионы с самой современной фотоаппаратурой. Забегая вперед скажем, что одной из причин, по которой оставшиеся «в живых» SR -71 начали снимать с эксплуатации в период с 1989 по 1998 года, являлась высокая стоимость эксплуатации. За 34 года существования модели SR -71 на полеты 31 самолета ВВС США потратили более 1 млрд. долларов. Сэкономить не получилось.

Наконец, самым главным отличием и непревзойденным до настоящего времени преимуществом является сверхзвуковая скорость SR -71 — 3529,56 км/ч. Этот показатель в три раза превышает скорость звука в воздухе. A-12 и YF-12 проигрывали «Черному дрозду» более 200 км/ч. В этом плане самолеты Джонсона совершили революцию. Ведь первый в мире сверхзвуковой самолет появился в 1954 году, всего за восемь лет до A-12 или SR-71. Максимальная скорость, которую он мог развивать, едва превышала скорость звука — 1390 км/ч. В 1990 году благодаря своей скорости «Черные дрозды» избежали обычной «консервации» в музеях и ангарах военных баз, так как немалый интерес к ним проявляло NASA, куда были переданы несколько экземпляров.

На SR-71 ученые и конструкторы из NASA проводили аэродинамические исследования по программам AST ( Advanced Supersonic Technology — перспективные гиперзвуковые технологии) и SCAR ( Supersonic Cruise Aircraft Research — разработка самолета с гиперзвуковой скоростью полета).

Минимальный уровень гиперзвуковой скорости составляет около 6000 км/ч.

В небе все было непросто

Высокая скорость не только решала поставленные Джонсоном задачи, но и создавала немало трудностей в эксплуатации «Черного дрозда». На скорости 3 Маха (Число Маха = 1 скорость звука, т.е. 1390 км/ч) трение о воздух было настолько большим, что титановая обшивка самолета нагревалась до 300 ºС. Однако Джонсон решил и эту проблему. Минимальное охлаждение обеспечивала черная краска корпуса, изготовленная на ферритовой основе (феррит — железо или сплав железа). Она выполняла двойную функцию: во-первых, рассеивала тепло поступающее на поверхность самолета, во-вторых, уменьшала радиолокационную заметность самолета. В целях уменьшения заметности ферритовую краску очень часто использовали в военной авиации.

Двигатель «Черного дрозда» — Pratt & Whitney J58-P4. Длина — 5,7 м. Масса — 3,2 тонны

Главным «кондиционером» в конструкции SR-71 стало специальное топливо JP-7, которое было разработано для сверхзвуковой авиации США. Благодаря его постоянной циркуляции от топливных баков, через обшивку самолета, к двигателям корпус «Черного дрозда» постоянно охлаждался, а топливо успевало за это время нагреться до 320 ºС. Правда, технические преимущества JP-7 мало оправдывались его расходом. На крейсерской скорости два двигателя разведчика Pratt&Whitney J58 расходовали около 600 кг/мин.

На первых порах система циркуляции была главной головной болью инженеров. Топливо JP-7 могло легко утекать даже через самые незначительные неплотности. А таких в гидравлической и топливной системе оказалось более, чем достаточно. К лету 1965 года проблему с утечкой топлива, наконец, удалось решить, но на этом цепочка неудач «Черного дрозда» только начиналась.

25 января 1966 года разбился первый SR -71. Разведчик летел на высоте 24 390 м со скоростью 3 Маха, в этот момент самолет потерял управление из-за отказа системы управления воздухозаборником. Пилот Билл Уивер успешно катапультировался, несмотря на то, что катапультируемое кресло осталось в самолете. На SR -71 Джонсон установил новые катапультируемые кресла, которые позволяли пилотам безопасно покидать кабину на высоте 30 м и скорости 3 Маха. Возможно, это была счастливая случайность, его просто вырвало из кабины потоком воздуха. Напарник Уивера Джим Зауэр тоже успел катапультироваться, но выжить ему не удалось.

Воздухозаборник — элемент конструкции самолета, служащий для забора окружающего воздуха и дальнейшей его подачи к различным внутренним системам. Воздух из воздухозаборника может служить теплоносителем, окислителем для топлива, создания запаса сжатого воздуха и т.д.

Воздухозаборник «Черного дрозда»

Билл Уивер провел большую часть испытаний «Черного дрозда». Для него это была не единственная катастрофа, так же, как и для его напарников. 10 января 1967 года SR -71 проходил скоростные пробежки по взлетно-посадочной полосе. Для большей сложности полосу заранее намочили, чтобы усилить эффект скольжения. Приземлившись на полосу со скоростью 370 км/ч пилот Арт Петерсон не смог выпустить тормозной парашют. При этом стоит отметить, что скорость отрыва от полосы у SR -71 составляет 400 км/ч. Разумеется, обычные тормоза не могли остановить разведчик на мокрой поверхности и SR -71 на прежней скорости продолжал двигаться по взлетно-посадочной полосе. Как только он вышел на сухой участок трассы все шины шасси лопнули от высокой температуры. Голые диски шасси начали высекать искры, в результате чего загорелись втулки колес, изготовленные из магниевого сплава. Если учесть, что магниевые сплавы воспламеняются при температуре от 400 до 650ºС, то примерно такая температура была в области шасси во время торможения. Самолет остановился только тогда, когда проскочил всю полосу и носом врезался в грунт высохшего озера. Петерсон выжил, однако, получил многочисленные ожоги.

Выход из строя тормозного парашюта оказался единичным случаем, а вот магниевые втулки неоднократно приводили к возгоранию «Черного дрозда». В конченом итоге, инженеры заменили магниевый сплав на алюминий.

Последняя в программе испытаний авария произошла опять же по причине отказа воздухозаборника. 18 декабря 1969 года экипаж SR -71 отрабатывал бортовую систему радиоэлектронной борьбы. Как только разведчик вышел на максимальную скорость, пилоты услышали сильный хлопок. Самолет начал терять управляемость и дал резкий крен. Через 11 секунд после хлопка командир экипажа отдал приказ катапультироваться. Самолет разбился, и точную причину аварии выяснить не удалось. Однако специалисты предполагали, что катастрофа произошла из-за отказа воздухозаборника. Резкий крен, который дал самолет после хлопка, можно было объяснить только неравномерным распределением тяги двигателей. А такое происходит в том случае, если отказывает воздухозаборник. Проблема с незапуском воздухозаборника была присуща всем самолетам серии A -12, YF -12 и SR -71. В конце концов, Джонсон принял решение заменить ручное управление воздухозаборниками на автоматическое.

В 1968-1969 гг. произошло еще три катастрофы с SR -71. Причиной становились: отказ электрогенератора (аккумуляторной батареи, которая могла обеспечить самолету 30 минут полета, оказалось недостаточно), возгорание двигателя и возгорание топливного бака (после того, как обломки дисков колес пробили его). Самолеты вышли из строя и на поверхности проекта появился еще один серьезный недостаток: во-первых, катастрофически не хватало запчастей, во-вторых, ремонт одного самолета сильно бы ударил по «карману» ВВС США. Известно, что расходы на содержание одной эскадрильи SR-71 равнялись затратам на поддержание в летном состоянии двух авиакрыльев тактических истребителей — это примерно 28 млн. долларов.

Те, «Черные дрозды», которые благополучно проходили летные испытания, подвергались тщательнейшему техническому осмотру. После посадки каждая летная единица проходила около 650 проверок. В частности, несколько часов уходило у двух техников на послеполетную проверку воздухозаборников, двигателей и перепускных устройств.

В ходе испытаний, которые проходили вплоть до 1970 года, когда SR -71 уже четыре года находился на вооружении, компания Lockheed понесла большие потери как технические, так и человеческие. Однако военная служба для «Черных дроздов» только начиналась.

«Черные дрозды» на задании

Примерно 1300 метров необходимо SR -71 на взлетно-посадочной полосе для разбега со скоростью 400 км/ч. Через 2,5 минуты после того, как разведчик оторвется от земли, на скорости 680 км/ч он набирает высоту 7,5 км. Пока что SR -71 остается на такой высоте, лишь увеличивая скорость до 0,9 Маха. В этот момент воздушный танкер KC -135 Q производит дозаправку «Черного дрозда». Как только баки наполнятся, летчик переводит управление разведчика на автопилот, так как самолет должен начать набирать высоту на скорости 860 км/ч, не меньше, не больше. На высоте 24 км и скорости 3 Маха пилоты снова переходят на ручное управление. Так начинается каждый вылет на задание.

Основными точками ведения разведки для SR -71 стали: Вьетнам, Северная Корея, Ближний Восток, Куба и все же, несмотря на предостережения командования ВВС, Советский Союз в районе Кольского полуострова.

Когда «Черных дроздов» начали отправлять в Северный Вьетнам в 1968 году, на его территории в разгаре была вьетнамская война между севером и югом страны (1955 — 1975). С 1965 по 1973 год проходил период полномасштабного военного вмешательства США. Для SR -71 это было самое крупное военное задание.

На «Черных дроздах» было установлено свое собственное разведывательное оборудование. На них была установлена автоматическая автономная астроинерционная навигационная система, которая ориентируясь по звездам, позволяла безошибочно вычислять местонахождение самолета даже днем. Подобная система навигации была использована в дальнейшем в проектируемом, на тот момент, советском бомбардировщике-ракетоносце Т-4. Точное соответствие полета заданному маршруту на SR -71 можно было сверять при помощи вычислителя воздушных данных и бортового компьютера.

В самом процессе разведки SR -71 мог использовать несколько аэрофотоаппаратов, радиолокационную систему (РЛС) бокового обзора и аппаратуру, способную работать в инфракрасном диапазоне (тепловизионные приборы). В носовом приборном отсеке была расположена также панорамная аэрофотокамера. Такое разведывательное оборудование позволяло «Черному дрозду» за 1 час полета на высоте 24 км обследовать территорию в 155 тыс. км 2. Это чуть меньше, чем половина территории современного Вьетнама. Что касается исключительно фотоаппаратуры, то за один вылет разведчик снимал несколько сотен наземных объектов. Так, например, в ноябре 1970 года во Вьетнаме перед провальной операцией американских военных «Падающий дождь» по освобождению пленных из лагеря Сон Тай, «Черному дрозду» удалось сфотографировать место, где предположительно содержали пленников.

Северо-вьетнамская артиллерия неоднократно пыталась сбить SR -71, по некоторым подсчетам, в разведчика было выпущено несколько сотен артиллерийских ракет, однако, ни один пуск не увенчался успехом. Специалисты считали, что уйти от обстрела «Черному дрозду» позволяла система радиоэлектронной борьбы, которая подавляла радиосигнал на вьетнамском пусковом комплексе. Такому же безрезультатному обстрелу подвергся SR -71 однажды и над территорией КНДР.

Однако ВВС все же потеряли несколько SR -71 во время разведывательных вылетов, правда, во всех случаях причиной аварии стали погодные условия. Один из таких случаев произошел 10 мая 1970 года, «Черный дрозд» разбился над Таиландом, в котором во время вьетнамской войны располагались американские военные базы. SR -71 только прошел дозаправку и натолкнулся на грозовой фронт. Пилот начал поднимать самолет над облаками, в результате чего превысил допустимый предел ограничений по углу тангажа (т.е. угол поднятия носа самолета вверх), тяга двигателей упала, и самолет потерял управление. Катапультируемые кресла снова сделали свое дело, экипаж благополучно покинул самолет.

Бывший пилот «Черного дрозда»

Задания по разведке на Ближнем Востоке во время восемнадцатидневной войны Судного дня (война между Израилем с одной стороны и Египтом и Сирией с другой) и на Кубе носили одиночный характер и увенчались успехом. В частности, разведывательная операция на Кубе заключалась в том, чтобы предоставить американскому командованию подтверждение или опровержении информации об усилении военного присутствия СССР на Кубе. В случае подтверждения этой информации, «холодная война» могла перерасти в настоящий международный скандал, так как по соглашению, подписанному между Хрущевым и Кеннеди, на Кубу запрещалось поставлять ударное оружие. SR -71 совершили два вылета, в ходе которых были получены снимки, опровергающие слухи о поставках на Кубу истребителей-бомбардировщиков МиГ-23БН и МиГ-27.

Фотоаппаратура «Черных дроздов», способная вести съемку в радиусе 150 км, позволяла военной разведке США фотографировать прибрежную зону Кольского полуострова, не нарушая советское воздушное пространство. Однако однажды не очень поворотливый SR -71 все-таки зашел слишком далеко. 27 мая 1987 года SR -71 вошел в советское воздушное пространство в районе Заполярья. На перехват командование советских ВВС отправили истребитель-перехватчик МиГ-31. Со скоростью в 3000 км/ч и практическим потолком высоты в 20,6 км советский самолет успешно вытеснил «Черного дрозда» в нейтральные воды». Незадолго до этого случая два самолета МиГ-31 также совершили перехват SR -71, но уже на нейтральной территории. Тогда американский разведчик провалил задание и улетел на базу. Некоторые специалисты считают, что именно МиГ-31 заставил ВВС отказаться от SR -71. Трудно сказать, насколько эта версия правдоподобна, однако, есть основания так полагать. Также мог стать причиной ухода SR -71 и советский зенитно-ракетный комплекс «Круг», который спокойно мог достать «Черного дрозда» на максимальной высоте.

МиГ-31

Зенитный ракетный комплекс «Круг»

Фотоаппаратура «Черных дроздов» была, действительно, эффективной, однако, она была бессильна в облачную погоду. Плохая видимость могла стать не только причиной проваленного задания, но и причиной аварии. В сезон дождей, когда небо было затянуто тучами, пилотам приходилось маневрировать в поисках открытого обзора. Потеря высоты на тяжелом самолете не лучшим образом сказывалась на его пилотировании. Именно по этой причине ВВС США отказались от идеи посылать SR -71 на разведку Европы.

Прежде чем сажать SR -71 летчики включают автопилот. Когда скорость самолета достигает 750 км/ч, начинается снижение. По плану, в тот момент, когда самолет начнет заходить на посадку скорость полета должна опуститься до 450 км/ч, а при касании взлетно-посадочной полосы — 270 км/ч. Как только касание произойдет пилоты выпускают тормозной парашют, с которым SR -71 преодолевает 1100 м. Затем, когда скорость самолета значительно снизится, парашют отстреливают и «Черный дрозд» продолжает торможение при помощи основных тормозов. Так завершается каждый вылет.

«Черные дрозды» в отставке

В конце 80-х годов началась первая волна решения вопроса о снятии с вооружения ВВС США «Черных дроздов». Причин оказалось предостаточно: большое количество катастроф, высокая стоимость эксплуатации, нехватка и дорогостоимость запчастей и, наконец, уязвимость перед вышеупомянутым советским вооружением. Осенью 1989 года было принято окончательное решение о снятии SR -71 с вооружения. Противники такого решения утверждали, что никакой альтернативы SR -71 нет, а спутники-шпионы, за которые ратовали в Конгрессе и в самих ВВС не оправдывали себя ни по цене, которая в несколько раз превосходила стоимость «Черных дроздов», ни в эффективности, так как SR -71 могли вести более масштабную разведку.

Практически все самолеты передали в музеи, по несколько экземпляров осталось в бездействии на базах, несколько самолетов передали в пользование NASA и Пентагона.

Незаменимые на тот момент разведчики ВВС SR -71 не могли уйти просто так и в середине 90-х годов военные все же решили частично вернуться к использованию «Черных дроздов». В 1994 году КНДР начала проводить испытания ядерного оружия. В Сенате забили тревогу и обратились к компании Lockheed с просьбой возобновить полеты SR -71, поскольку вести разведку было не на чем. Руководство компании согласилось, но потребовало выделить 100 млн. долларов. После того, как соглашение было достигнуто, несколько «Черных дроздов» вновь встали в ряды ВВС США. Спустя год Сенат повторно выделили такую же сумму на поддержание в летном состоянии самолетов SR -71. Полеты продолжались вплоть до 1998 года. Однако в 1998 году «Черных дроздов» окончательно сняли с вооружения. По сообщениям информационных агентств можно судить о том, что на смену SR -71 пришли беспилотные самолеты разведчики и спутники-шпионы, однако, информация о них хранится в тайне.

Такими были история создания, победы и поражения самого быстрого пилотируемого самолета в мире Lockheed SR -71 («Черный дрозд»).
Источник

52vadim.livejournal.com

Lockheed SR-71 Blackbird: лётно-технические характеристики

Lockheed SR-71 – один из самых знаменитых самолетов-разведчиков и одновременно один из самых неизвестных. «Черный дрозд» является детищем известного авиаконструктора Клэренса Джонсона, главы отдела перспективных разработок (ADP) фирмы Lockheed. Спроектированный в конце 50-х, «Блэкберд» и сегодня выглядит футуристическим, и это при том, что создавали его не с помощью быстродействующих компьютеров, а на обычном кульмане.

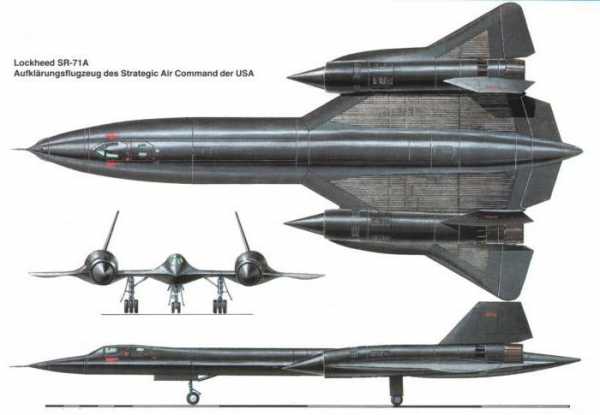

Конструкция

SR-71 Blackbird построен по схеме «бесхвостка» с треугольным крылом и двухкилевым хвостовым оперением. Конструкция традиционная – со стрингерами, шпангоутами и работающей обшивкой. Тщательно «зализанные» формы служат не только аэродинамике. «Самолеты-невидимки», созданные по технологии Stealth, принято считать изобретением последнего десятилетия, но эта технология в значительной мере воплощена и в конструкции «Блэкберда». Закругленные контуры и плавные сопряжения поверхностей делают самолет менее заметным для радаров.

Стратегический сверхзвуковой разведчик почти не имеет плоских поверхностей. Исключение – довольно крупные кили, но они наклонены внутрь, что уменьшает их эффективную площадь рассеивания. Кроме того, в конструкции передней и задней кромки крыла применены радиопоглощающие материалы в виде треугольных вставок сотовых пластиковых конструкций. Благодаря такой форме вставок радиоволны отражаются внутри треугольника до полного затухания. В довершение всего работающая радиоаппаратура искажает отраженный от самолета сигнал, сбивая с толку операторов радаров ПВО.

При длительном полете на сверхзвуковых скоростях самолет подвергается сильному и длительному нагреву. Поэтому конструкция «Блэкберда» почти на 93 % состоит из высокопрочного и жароупорного титанового сплава «Бета Б-120».

Фюзеляж

Учитывая, что на скорости гладкие панели обшивки крыла коробятся и вспучиваются от нагрева, эти элементы сделали гофрированными. Продольные бороздки не только работают как ребра жесткости, но и увеличивают площадь рассеивания тепла, почти не повышая сопротивления.

Многие современные американские боевые самолеты имеют наплывы на корневой части крыла, но у «Блэкберда» они занимают всю длину фюзеляжа, из-за чего его сечение из круглого превращается в почти ромбовидное. Эти наплывы играют двоякую роль: создают весьма значительную подъемную силу, которая вдвое уменьшает изгибающий момент на длинном фюзеляже, и одновременно служат для размещения топлива и оборудования. Кроме того, они работают и на аэродинамику, снижая лобовое сопротивление.

Экипаж размещается в расположенных «в тандем» кабинах с отдельными, открывающимися назад фонарями. Остекление кабин модели Lockheed SR-71 выполнено из специального стекла, не пропускающего жесткое ультрафиолетовое излучение на большой высоте. Кабины оборудованы кондиционерами, экипаж совершает полет в высотно-компенсирующих костюмах.

Крыло

Крыло имеет крутку наружных консолей, уменьшающую изгибающий и крутящий моменты на нем. Продувка модели в аэродинамической трубе показала, что необходимости в закрылках или предкрылках нет — большое крыло на посадке создает мощную воздушную подушку, обеспечивая очень мягкую посадку почти без вмешательства пилота. Широко разнесенные мотогондолы тщательно сглажены и имеют с внешней стороны в месте соединения с передней кромкой крыла заметные наплывы.

Хвостовое оперение

Вертикальное хвостовое оперение сделано цельноповоротным. Такие кили в 2,5 раза эффективнее традиционных рулей и требуют меньших углов отклонения, что снижает сопротивление. Максимальный угол отклонения килей «Блэкберда» на скорости до 0,5 Маха составляет 20°, при большей скорости он автоматически уменьшается до 10°. Кили наклонены внутрь на 15°, что положительно влияет на устойчивость и управляемость. Например, сверхзвуковой самолет SR-71 не боится бокового ветра до 18 м/с. Заднюю кромку крыла целиком занимают комбинированные элероны и рули высоты.

Моторы

«Блэкберд» имеет два особо мощных двигателя типа ТРД Pratt & Whitney JT11D-20B (другое обозначение – J58) тягой по 144,56 кН. В них и кроется секрет огромной дальности «Блэкберда»: на скорости 3 Маха моторы превращаются по сути в прямоточные: 58 % тяги дает воздухозаборник, 25 % – сопло и лишь 17 % – собственно двигатель. Воздухозаборники самолета «Черная птица» были сконструированы так, чтобы давать значительную часть общей тяги. Конусы сделаны регулируемыми, чтобы удерживать ударную волну в воздухозаборнике.

Конструируя двигатель J58, специалисты из Pratt & Whitney столкнулись с серьезными трудностями: температура в воздухозаборнике достигала 380 °C, у топливных форсунок – 160 °C, в форсажной камере – 280 °C, а масла в двигателе – 485 °C. Поэтому в конструкции J58, помимо титана, нашли применение особо жаропрочные никелевые сплавы Hastelloy-X и Rene-41. Из-за такого напряженного теплового режима двигатели через каждые 200 часов работы проходили полную разборку и проверку.

Шасси

Шасси «Блэкберда» трехопорное с носовым колесом. Носовая опора с двумя колесами убирается вперед, основные – к центру. Уборка шасси производится немедленно после отрыва от земли, поскольку Lockheed SR-71 быстро разгоняется до максимально разрешенной скорости полета с выпущенным шасси (555 км/ч). Основные опоры имеют по три колеса на одной оси, чтобы снизить давление на грунт и одновременно сэкономить внутренний объем фюзеляжа.

Шины изготовлены не из резины, а из особого жароупорного материала, и с целью поддержания постоянного давления на всех полетных режимах, а также во избежание окисления наполнены не воздухом, а азотом. Они имеют гладкий протектор и покрыты серебристой краской для уменьшения нагрева. Колодцы шасси окружены топливными баками – топливо играет роль охлаждающей жидкости.

Тормозная система

Самолет-разведчик снабжен одинарным тормозным парашютом диаметром 12 м, выпускаемым с помощью пиропатрона сразу после касания ВПП на скорости 280-330 км/ч. Парашют изготовлен из специального термостойкого материала и сделан сетчатым, чтобы его не разорвало скоростным напором. Он отцепляется при снижении скорости самолета до 110 км/ч, чтобы фал не запутался в килях.

Оборудование

Авиация США использует наиболее передовые системы телеметрии и управления. «Блэкберд» снабжен восьмиканальной системой повышения устойчивости (СПУ), компенсирующей «встроенную» неустойчивость самолета (она вызвана неравномерным нагревом в крейсерском полете). Система работает по всем трем осям координат и троекратно дублирована.

На скорости в 3 Маха и выше слишком энергичные действия рулями могут привести к резкому изменению положения самолета в пространстве, а это чревато его разрушением. С другой стороны, на той высоте, на которой действует SR-71 Blackbird, плотность воздуха составляет меньше 2 % от его плотности на уровне моря, поэтому требуется большое отклонение рулей.

СПУ была создана фирмой Honeywell и оказалась одной из самых надежных во всем самолете: средняя наработка на отказ у нее порядка 130 000 часов. Если система все же сломается, управлять самолетом в крейсерском режиме сложно, но возможно.

Фирма Honeywell разработала также компьютер для обработки полетных данных, дающий поправку на искажения, возникающие в полете на сверхзвуковой скорости. Из-за сильного разрежения воздуха на большой высоте обычные приборы с вводом данных от трубок ПВД были ненадежны. Точные значения вертикальной скорости, высоты и скорости в числах Маха выводились с компьютера на три цифровых дисплея в пилотской кабине.

Топливная система

Сильнейший и длительный нагрев самолета Lockheed SR-71 в крейсерском полете потребовал разработки новых горюче-смазочных материалов, герметиков, гидросмесей, изоляционных материалов и т. д. Так, топливо, применяемое в «Блэкберде», марки JP-7, имеет столь высокую температуру вспышки, что поджигать его приходилось специальным реактивом – триэтилбораном (ТЭБ). Благодаря этому оно используется как охлаждающая жидкость для охлаждения кабин экипажа и наиболее чувствительных к перегреву узлов, в особенности шасси. Но по мере выработки топлива начинался неравномерный нагрев фюзеляжа, что вызывало деформацию его наплывов.

В специальном баке на самолете имеется запас триэтилборана для запуска двигателей в воздухе и включения форсажа. Стратегический разведчик снабжен шестью топливными баками, которые вмещают 46 000 л топлива. Баки интегральные, верхние и нижние стенки их образует обшивка, и вследствие систематического расширения и сжатия планера при нагреве и охлаждении они трескаются. Через каждые 200 часов налета их герметизируют, но все же баки текут, и под стоящими на стоянке самолетами скапливаются целые лужи горючего. Поскольку топливо JP-7 нелетучее, опасности пожара практически нет, но в крейсерском полете стенки баков нагреваются до 280 °C, так что даже топливо JP-7 с его высокой температурой вспышки может дать взрыв. Поэтому в полете баки заполняют азотом.

Технические характеристики

Модель SR-71 имеет следующие технические характеристики:

  • Длина – 32,7 м.
  • Размах крыла: 16,9 м.
  • Высота – 5,6 м.
  • Взлетная масса – до 78 т.
  • Дальность полета – 4800-5200 км.
  • Максимальная скорость – 2125 км/ч на высоте 9 000 м и 3220 км/ч на высоте 24 000 м.

Вооружение

Из трех вариантов «Блэкберда» вооружение имел только сверхзвуковой самолет-перехватчик YF-12A. Оно состояло из четырех ракет «воздух-воздух» Hughes GAR-9 (AIM-47A) Super-Falcon, наводимых на цель с помощью радара AN/ASG-18A. Разведывательные варианты вооружения не имели, хотя прорабатывался вариант установки на SR-71 сбрасываемого контейнера с ядерными бомбами, на манер бомбардировщика Convair В-58 Hustlen.

Неуловимый

Самолеты военной авиации играют важную роль в современной стратегии ведения боевых действий. Несмотря на внушительную группировку спутников слежения у ведущих держав, авиация все еще важна при проведении разведывательных миссий. Пожалуй, именно Blackbird является самым легендарным самолетом-разведчиком.

Побывав во всех «горячих точках» мира, SR-71 ни разу не был сбит. В 1972 году в военном журнале Ramparts цитировались слова бывшего сержанта ВВС, работавшего в Агентстве национальной безопасности: «Сбить SR-71 невозможно». Сержант приводил случаи, когда китайцы пытались это сделать, но пилотам поднятых по тревоге перехватчиков «МиГ-21» оставалось только недоумевать, куда испарился нарушитель. По его словам, «Блэкберды» летали и над советской территорией, а станции прослушивания АНБ вдоль границ СССР фиксировали реакцию советской ПВО. Более того, бывший сержант сообщил, что электронно-разведывательная техника США позволяла им следить за полетами практически всех советских военных самолетов и даже определять, кто в данный момент пилотирует ту или иную машину. И в этом немалая заслуга «семьдесят первых».

На протяжении 70-х самолеты Америки летали над Северной Кореей, Китаем, Кубой, вдоль границ СССР. При этом были встречи с самым скоростным по тем временам советским перехватчиком – МиГ-25П, и заканчивались они, по свидетельствам американцев, не в пользу последнего. Безуспешны были также попытки достать неуловимого «гостя» новейшими на тот момент зенитными ракетами.

Lockheed A-12

Название «Блэкберд» связывают чаще всего со стратегическим разведчиком SR-71. Однако за этим названием стоят еще две не столь известные машины: А-12 и YF-12A.

История появления этих обозначений достаточно любопытна. Известно, что самолеты военной авиации США имеют четкую классификацию. Аббревиатура YF обозначала класс истребителей, собственно, YF-12A и был экспериментальным истребителем. Литеру А (attack) присваивали штурмовикам, но А-12 явно не похож на штурмовик. Это сделано, чтобы запутать разведку СССР после грандиозного международного скандала, связанного со сбитием над Свердловском (Екатеринбургом) американского самолета-шпиона. Тогда президент Эйзенхауэр пообещал Хрущеву не использовать разведывательные летательные аппараты в небе над Советским Союзом, но проект Lockheed как раз и был ориентирован на данные операции. Формально он считался «гражданским», так как принадлежал ЦРУ – не армейской организации.

К январю 1962 года прототип А-12 был готов к испытаниям. После первых полетов выяснилось, что в конструкции много недоработок. Особенно досаждала силовая установка, требовавшая долгой и трудоемкой доводки воздухозаборников. Несмотря на это, А-12 был запущен в серию – ЦРУ срочно нужен был скоростной разведчик на смену устаревшему U-2. Было выпущено 14 экземпляров.

Особенности конструкции

Lockheed А-12 оставался по сути экспериментальным – он имел множество недостатков, которые можно было устранить только доработкой конструкции. Пожалуй, главный из них – огромная нагрузка на пилота, которому, помимо управления самолетом, что само по себе было делом непростым, приходилось управляться с многочисленной разведаппаратурой.

Внешними приметами А-12 были сильно заостренный нос с прямыми кромками передних частей наплывов фюзеляжа и короткая законцовка последнего. Главное же отличие от последующих модификаций «Блэкберда» заключалось в том, что он был одноместным. За пилотской кабиной находился отсек разведоборудования (так называемый Q-отсек), разведывательная аппаратура размещалась также в наплывах фюзеляжа. За редким исключением А-12 оставались почти целиком некрашеными – черными были только носовая часть с пилотской кабиной, передние кромки крыльев и конусы воздухозаборников.

Перехватчик YF-12A

Он является боевым ответвлением семейства «Блэкберд». Основные отличия от самолетов-шпионов:

  • На YF-12A установлен радар управления огнем модели Hughes AN/ASG-18A с сопряженной ИК-системой поиска и сопровождения целей.
  • Вооружение – четыре ракеты AIM-47A (GAR-9) Super-Falcon класса «воздух-воздух».
  • За пилотской кабиной вместо Q-отсека предусмотрена вторая кабина, где размещался оператор вооружения.

В 1964 году конструктор Клэренс Джонсон удостоен премии Коллиэра «За выдающиеся достижения в аэронавтике США». На презентации Lockheed YF-12A были представлены самолеты, выкрашенные в черный цвет. Возможно, отсюда и пошло их неформальное название – «Черная птица».

Конец эпохи

К началу восьмидесятых годов ресурс машин был уже на исходе, и поддержание их в летном состоянии стало весьма проблематичным. Особенно тяжелым было положение с двигателями: ТРД J-58 был снят с производства еще в конце шестидесятых, и хотя через каждые 200 часов работы двигатели проходят полную разборку и проверку, а через каждые 600 часов – капремонт, естественно, они изнашиваются. Запчасти к ним достать было все труднее.

Весной 1988 года министр ВВС США Эдвард Олдридж сообщил, что стоимость содержания парка SR-71 равна расходам на содержание двух крыльев истребительной авиации. К тому времени количество находящихся в эксплуатации машин сократили вдвое – с 12 до 6. В 1989 году было решено снять самолет разведчик SR-71 с вооружения. Вес­ной 1990 года «семьдесят первые» отправили в отставку. Три машины были переданы летно-испытательному центру НАСА Драйден в качестве летающих лабораторий для исследования сверхзвукового полета. Из оставшихся минимум шесть бортов законсервированы и теоретически могут в случае необходимости быть приведены в летное состояние.

fb.ru

SR-71 «Черный дрозд»: самый скоростной самолет в мире.: navy_chf — LiveJournal

В середине 60-х годов прошлого века жители американских мегаполисов неоднократно обращались в городскую администрацию с жалобами на странные явления, происходящие в небе. В совершенно безоблачную погоду в небе неожиданно раздавался гром и, стремительно затихая, бесследно исчезал.
Время шло. Загадочный гром продолжал периодически пугать простых американцев. Наконец, 10 июля 1967 года, после того, как единичные жалобы переросли в массовые недовольства, ВВС США сделали официальное заявление, в котором сообщалось, что странный гром появляется в результате полетов сверхзвукового стратегического разведчика Lockheed SR -71.

Продолжением этой истории стали несколько десятков судебных исков американских граждан, в которых они требовали от ВВС возместить ущерб, нанесенный в ходе полетов. Сумма, которую военным пришлось отдать по решению суда, составила 35 тысяч долларов, однако, в тридцатилетней истории самого быстрого и одного из самых дорогостоящих в эксплуатации военного самолета SR -71 — это маленькая капля в море побед и поражений.

История создания, или хотели, как лучше, а получилось, как всегда

Первый полет «Черного дрозда» или «Черной птицы», как американские военные прозвали SR -71 за его внешний вид, состоялся 22 декабря 1964 года. Новые сверхзвуковые разведчики предназначались для пользования ВВС США, которые на тот момент не имели достойного соперника сверхзвуковому разведчику нового поколения A -12, стоявшему на вооружении в ЦРУ.

На тот момент A -12 являлся самым скоростным самолетом в мире — примерно 3300 км/ч и обладал одним из самых высоких потолков максимальной высоты — 28,5 км. Изначально ЦРУ планировало использовать А-12 для разведки над территорией Советского Союза и Кубы, однако, планы пришлось поменять в связи с событием, произошедшим 1 мая 1960 года, когда предшественник «Титанового гуся» (как называли А-12) U -2 был сбит советским зенитно-ракетным комплексом. ЦРУ решило не рисковать дорогостоящими самолетами и для разведки в СССР и на Кубе использовало спутники, а А-12 направило в Японию и Северный Вьетнам.

A-12

Главному конструктору A -12 Кларенсу «Келли» Джонсону такое распределение разведывательных сил казалось несправедливостью и, начиная с 1958 года, он начал вести тесные переговоры с высшим командованием ВВС о создании более совершенного военного самолета, который мог бы сочетать в себе функции разведчика и бомбардировщика.

Спустя четыре года ВВС США, наконец, оценило возможные преимущества, которые они могли получить при наличии на вооружении A -12 или его возможного прототипа и дали свое согласие. К тому времени Джонсон и его бригада уже более года работали над двумя новыми моделями R -12 и RS -12. Через несколько месяцев макеты были готовы и Джонсон представил их на «растерзание» командованию ВВС. Генерал Ли Мей, прибывший на презентацию, остался крайне недоволен. Он заявил, что RS -12 — не более, чем повторение проектируемого на тот момент бомбардировщика компании North American Aviation — XB -70 Valkyrie , модификации RS -70.

Возможно, поводом для такого заявления стали: во-первых, боевое предназначение обоих самолетов — разведчики-бомбардировщики, во-вторых, способность дозаправки в воздухе и той и у другой модели, в-третьих, максимальная скорость, у обоих в три раза превосходящая скорость звука. Во всем остальном ни по размерам, ни по форме, ни по техническим характеристикам самолеты абсолютно не похожи.

1) Длина RS -12 — 32,74 м / Длина Valkyrie — 56,6 м.
2) Размах крыла RS -12 — 16,94 м / Размах крыла Valkyrie — 32 м
3) Максимальная скорость RS -12 (на тот момент предполагалась) — более 3300 км/ч / Максимальная скорость Valkyrie — 3200 км/ч.

Переубедить генерала Мея Джонсон так и не смог. Более того, спор стал настолько серьезным, что вмешаться пришлось министру обороны США Роберту Макнамару. Не вставая ни на чью сторону, он просто приказал прекратить разработку и того и другого самолета. Если бы на место Джонсона был кто-нибудь другой, то возможно проекты так и остались бы только проектами. Однако о нем совершенно справедливо как-то сказал Холл Хиббард, руководитель Джонсона и глава проекта по созданию первого самолета «Стелс» F -117: «Этот чертов швед буквально видит воздух» . Возможно, сейчас Джонсон видел воздух лучше прежнего и поэтому решил использовать свой последний шанс.

Он просто изменил расшифровку аббревиатуры RS c «Reconnaissance Strike» (разведывательный/ударный) на «Reconnaissance Strategic» (стратегический разведчик). Таким образом, изменив боевое назначение своего самолета, его уже никто не мог упрекнуть в дублировании Valkyrie и он продолжил разработку RS -12.

В SR -71 модель RS -12 превратилась совершенно случайно. В своей речи в июле 1964 года президент США (однофамилец Джонсона) Линдон Джонсон, говоря о самолете RS -12, перепутал буквы местами и произнес SR -12 . Кстати говоря, это была не единственная оплошность президента в речах, касавшихся самолетов. В феврале того же года Джонсон прочитал вместо аббревиатуры AMI (Advanced Manned Interceptor — перспективный пилотируемый перехватчик) название A -11, которое также стало в дальнейшем официальным названием.

Индекс «71» Кларенс Джонсон взял как указание на то, что его модель разведчика является следующим шагом после проекта Valkyrie . Так появился Lockheed SR -71 (« Blackbird »).

На самом деле, SR -71 являлся прототипом двух других самолетов конструкции Джонсона — А-12 и YF -12, который одновременно объединял в себе функции перехватчика и разведчика. Именно YF -12 и стал той моделью, от которой в конечном итоге стал отталкиваться Джонсон. По сравнению с YF -12 он увеличил размеры SR -71: его длина составляла 32,7 метров вместо 32 м, а высота 5,64 м вместо 5,56. За всю историю мировой военной и гражданской авиации SR -71 является одним из самых длинных самолетов. Редко можно встретить модель, длина которого достигала хотя бы 30 метров. Но, несмотря на это, благодаря рекордной скорости и одному из самых больших потолков высоты — 25,9 км, SR -71 пополнил ряды малозаметных самолетов первого поколения — «Стелс».

Увеличил Джонсон и максимальную взлетную массу, вместо 57,6 тонн, как у YF -12, SR -71 стал весить на взлете 78 тонн. Как раз к этому параметру и относилась фраза «хотели как лучше, а получилось как всегда». Поднять такую массу в воздух было непросто, поэтому Джонсон решил использовать систему дозаправки в воздухе при помощи специально переоборудованного самолета-заправщика KC -135 Q . Разведчик поднимался в воздух с минимальным количеством топлива, что значительно облегчало его. Дозаправка осуществлялась на высоте 7,5 км. Только после этого SR -71 мог отправляться на задание. Без дозаправки он мог продержаться в воздухе, так же как и предыдущие модели 1,5 часа, правда, преодолевал за это время 5230 км — на 1200 км больше чем A -12 и YF -12. Один полет с дозаправкой обходился американским ВВС в 8 миллионов долларов, что в скором времени заставило военное командование по примеру ЦРУ с A -12 «завопить» о дорогостоимости полетов SR -71.

Дело в том, что 28 декабря 1968 года программу по производству и разработке разведчика A -12 закрыли. В компании Lockheed Corporation основной причиной назвали высокую стоимость эксплуатации «Титанового гуся» (данных о стоимости одного вылета A -12 нет). Более того, не было смысла продолжать его производство, в то время как на вооружение уже два года стоял более совершенный SR -71. ЦРУ на тот момент уже отдало все свои A -12 ВВС и взамен получило спутники-шпионы с самой современной фотоаппаратурой. Забегая вперед скажем, что одной из причин, по которой оставшиеся «в живых» SR -71 начали снимать с эксплуатации в период с 1989 по 1998 года, являлась высокая стоимость эксплуатации. За 34 года существования модели SR -71 на полеты 31 самолета ВВС США потратили более 1 млрд. долларов. Сэкономить не получилось.

Наконец, самым главным отличием и непревзойденным до настоящего времени преимуществом является сверхзвуковая скорость SR -71 — 3529,56 км/ч. Этот показатель в три раза превышает скорость звука в воздухе. A-12 и YF-12 проигрывали «Черному дрозду» более 200 км/ч. В этом плане самолеты Джонсона совершили революцию. Ведь первый в мире сверхзвуковой самолет появился в 1954 году, всего за восемь лет до A-12 или SR-71. Максимальная скорость, которую он мог развивать, едва превышала скорость звука — 1390 км/ч. В 1990 году благодаря своей скорости «Черные дрозды» избежали обычной «консервации» в музеях и ангарах военных баз, так как немалый интерес к ним проявляло NASA, куда были переданы несколько экземпляров.

На SR-71 ученые и конструкторы из NASA проводили аэродинамические исследования по программам AST ( Advanced Supersonic Technology — перспективные гиперзвуковые технологии) и SCAR ( Supersonic Cruise Aircraft Research — разработка самолета с гиперзвуковой скоростью полета).

Минимальный уровень гиперзвуковой скорости составляет около 6000 км/ч.

В небе все было непросто

Высокая скорость не только решала поставленные Джонсоном задачи, но и создавала немало трудностей в эксплуатации «Черного дрозда». На скорости 3 Маха (Число Маха = 1 скорость звука, т.е. 1390 км/ч) трение о воздух было настолько большим, что титановая обшивка самолета нагревалась до 300 ºС. Однако Джонсон решил и эту проблему. Минимальное охлаждение обеспечивала черная краска корпуса, изготовленная на ферритовой основе (феррит — железо или сплав железа). Она выполняла двойную функцию: во-первых, рассеивала тепло поступающее на поверхность самолета, во-вторых, уменьшала радиолокационную заметность самолета. В целях уменьшения заметности ферритовую краску очень часто использовали в военной авиации.

Двигатель «Черного дрозда» — Pratt & Whitney J58-P4. Длина — 5,7 м. Масса — 3,2 тонны

Главным «кондиционером» в конструкции SR-71 стало специальное топливо JP-7, которое было разработано для сверхзвуковой авиации США. Благодаря его постоянной циркуляции от топливных баков, через обшивку самолета, к двигателям корпус «Черного дрозда» постоянно охлаждался, а топливо успевало за это время нагреться до 320 ºС. Правда, технические преимущества JP-7 мало оправдывались его расходом. На крейсерской скорости два двигателя разведчика Pratt&Whitney J58 расходовали около 600 кг/мин.

На первых порах система циркуляции была главной головной болью инженеров. Топливо JP-7 могло легко утекать даже через самые незначительные неплотности. А таких в гидравлической и топливной системе оказалось более, чем достаточно. К лету 1965 года проблему с утечкой топлива, наконец, удалось решить, но на этом цепочка неудач «Черного дрозда» только начиналась.

25 января 1966 года разбился первый SR -71. Разведчик летел на высоте 24 390 м со скоростью 3 Маха, в этот момент самолет потерял управление из-за отказа системы управления воздухозаборником. Пилот Билл Уивер успешно катапультировался, несмотря на то, что катапультируемое кресло осталось в самолете. На SR -71 Джонсон установил новые катапультируемые кресла, которые позволяли пилотам безопасно покидать кабину на высоте 30 м и скорости 3 Маха. Возможно, это была счастливая случайность, его просто вырвало из кабины потоком воздуха. Напарник Уивера Джим Зауэр тоже успел катапультироваться, но выжить ему не удалось.

Воздухозаборник — элемент конструкции самолета, служащий для забора окружающего воздуха и дальнейшей его подачи к различным внутренним системам. Воздух из воздухозаборника может служить теплоносителем, окислителем для топлива, создания запаса сжатого воздуха и т.д.

Воздухозаборник «Черного дрозда»

Билл Уивер провел большую часть испытаний «Черного дрозда». Для него это была не единственная катастрофа, так же, как и для его напарников. 10 января 1967 года SR -71 проходил скоростные пробежки по взлетно-посадочной полосе. Для большей сложности полосу заранее намочили, чтобы усилить эффект скольжения. Приземлившись на полосу со скоростью 370 км/ч пилот Арт Петерсон не смог выпустить тормозной парашют. При этом стоит отметить, что скорость отрыва от полосы у SR -71 составляет 400 км/ч. Разумеется, обычные тормоза не могли остановить разведчик на мокрой поверхности и SR -71 на прежней скорости продолжал двигаться по взлетно-посадочной полосе. Как только он вышел на сухой участок трассы все шины шасси лопнули от высокой температуры. Голые диски шасси начали высекать искры, в результате чего загорелись втулки колес, изготовленные из магниевого сплава. Если учесть, что магниевые сплавы воспламеняются при температуре от 400 до 650ºС, то примерно такая температура была в области шасси во время торможения. Самолет остановился только тогда, когда проскочил всю полосу и носом врезался в грунт высохшего озера. Петерсон выжил, однако, получил многочисленные ожоги.

Выход из строя тормозного парашюта оказался единичным случаем, а вот магниевые втулки неоднократно приводили к возгоранию «Черного дрозда». В конченом итоге, инженеры заменили магниевый сплав на алюминий.

Последняя в программе испытаний авария произошла опять же по причине отказа воздухозаборника. 18 декабря 1969 года экипаж SR -71 отрабатывал бортовую систему радиоэлектронной борьбы. Как только разведчик вышел на максимальную скорость, пилоты услышали сильный хлопок. Самолет начал терять управляемость и дал резкий крен. Через 11 секунд после хлопка командир экипажа отдал приказ катапультироваться. Самолет разбился, и точную причину аварии выяснить не удалось. Однако специалисты предполагали, что катастрофа произошла из-за отказа воздухозаборника. Резкий крен, который дал самолет после хлопка, можно было объяснить только неравномерным распределением тяги двигателей. А такое происходит в том случае, если отказывает воздухозаборник. Проблема с незапуском воздухозаборника была присуща всем самолетам серии A -12, YF -12 и SR -71. В конце концов, Джонсон принял решение заменить ручное управление воздухозаборниками на автоматическое.

В 1968-1969 гг. произошло еще три катастрофы с SR -71. Причиной становились: отказ электрогенератора (аккумуляторной батареи, которая могла обеспечить самолету 30 минут полета, оказалось недостаточно), возгорание двигателя и возгорание топливного бака (после того, как обломки дисков колес пробили его). Самолеты вышли из строя и на поверхности проекта появился еще один серьезный недостаток: во-первых, катастрофически не хватало запчастей, во-вторых, ремонт одного самолета сильно бы ударил по «карману» ВВС США. Известно, что расходы на содержание одной эскадрильи SR-71 равнялись затратам на поддержание в летном состоянии двух авиакрыльев тактических истребителей — это примерно 28 млн. долларов.

Те, «Черные дрозды», которые благополучно проходили летные испытания, подвергались тщательнейшему техническому осмотру. После посадки каждая летная единица проходила около 650 проверок. В частности, несколько часов уходило у двух техников на послеполетную проверку воздухозаборников, двигателей и перепускных устройств.

В ходе испытаний, которые проходили вплоть до 1970 года, когда SR -71 уже четыре года находился на вооружении, компания Lockheed понесла большие потери как технические, так и человеческие. Однако военная служба для «Черных дроздов» только начиналась.

«Черные дрозды» на задании

Примерно 1300 метров необходимо SR -71 на взлетно-посадочной полосе для разбега со скоростью 400 км/ч. Через 2,5 минуты после того, как разведчик оторвется от земли, на скорости 680 км/ч он набирает высоту 7,5 км. Пока что SR -71 остается на такой высоте, лишь увеличивая скорость до 0,9 Маха. В этот момент воздушный танкер KC -135 Q производит дозаправку «Черного дрозда». Как только баки наполнятся, летчик переводит управление разведчика на автопилот, так как самолет должен начать набирать высоту на скорости 860 км/ч, не меньше, не больше. На высоте 24 км и скорости 3 Маха пилоты снова переходят на ручное управление. Так начинается каждый вылет на задание.

Основными точками ведения разведки для SR -71 стали: Вьетнам, Северная Корея, Ближний Восток, Куба и все же, несмотря на предостережения командования ВВС, Советский Союз в районе Кольского полуострова.

Когда «Черных дроздов» начали отправлять в Северный Вьетнам в 1968 году, на его территории в разгаре была вьетнамская война между севером и югом страны (1955 — 1975). С 1965 по 1973 год проходил период полномасштабного военного вмешательства США. Для SR -71 это было самое крупное военное задание.

На «Черных дроздах» было установлено свое собственное разведывательное оборудование. На них была установлена автоматическая автономная астроинерционная навигационная система, которая ориентируясь по звездам, позволяла безошибочно вычислять местонахождение самолета даже днем. Подобная система навигации была использована в дальнейшем в проектируемом, на тот момент, советском бомбардировщике-ракетоносце Т-4. Точное соответствие полета заданному маршруту на SR -71 можно было сверять при помощи вычислителя воздушных данных и бортового компьютера.

В самом процессе разведки SR -71 мог использовать несколько аэрофотоаппаратов, радиолокационную систему (РЛС) бокового обзора и аппаратуру, способную работать в инфракрасном диапазоне (тепловизионные приборы). В носовом приборном отсеке была расположена также панорамная аэрофотокамера. Такое разведывательное оборудование позволяло «Черному дрозду» за 1 час полета на высоте 24 км обследовать территорию в 155 тыс. км 2. Это чуть меньше, чем половина территории современного Вьетнама. Что касается исключительно фотоаппаратуры, то за один вылет разведчик снимал несколько сотен наземных объектов. Так, например, в ноябре 1970 года во Вьетнаме перед провальной операцией американских военных «Падающий дождь» по освобождению пленных из лагеря Сон Тай, «Черному дрозду» удалось сфотографировать место, где предположительно содержали пленников.

Северо-вьетнамская артиллерия неоднократно пыталась сбить SR -71, по некоторым подсчетам, в разведчика было выпущено несколько сотен артиллерийских ракет, однако, ни один пуск не увенчался успехом. Специалисты считали, что уйти от обстрела «Черному дрозду» позволяла система радиоэлектронной борьбы, которая подавляла радиосигнал на вьетнамском пусковом комплексе. Такому же безрезультатному обстрелу подвергся SR -71 однажды и над территорией КНДР.

Однако ВВС все же потеряли несколько SR -71 во время разведывательных вылетов, правда, во всех случаях причиной аварии стали погодные условия. Один из таких случаев произошел 10 мая 1970 года, «Черный дрозд» разбился над Таиландом, в котором во время вьетнамской войны располагались американские военные базы. SR -71 только прошел дозаправку и натолкнулся на грозовой фронт. Пилот начал поднимать самолет над облаками, в результате чего превысил допустимый предел ограничений по углу тангажа (т.е. угол поднятия носа самолета вверх), тяга двигателей упала, и самолет потерял управление. Катапультируемые кресла снова сделали свое дело, экипаж благополучно покинул самолет.

Бывший пилот «Черного дрозда»

Задания по разведке на Ближнем Востоке во время восемнадцатидневной войны Судного дня (война между Израилем с одной стороны и Египтом и Сирией с другой) и на Кубе носили одиночный характер и увенчались успехом. В частности, разведывательная операция на Кубе заключалась в том, чтобы предоставить американскому командованию подтверждение или опровержении информации об усилении военного присутствия СССР на Кубе. В случае подтверждения этой информации, «холодная война» могла перерасти в настоящий международный скандал, так как по соглашению, подписанному между Хрущевым и Кеннеди, на Кубу запрещалось поставлять ударное оружие. SR -71 совершили два вылета, в ходе которых были получены снимки, опровергающие слухи о поставках на Кубу истребителей-бомбардировщиков МиГ-23БН и МиГ-27.

Фотоаппаратура «Черных дроздов», способная вести съемку в радиусе 150 км, позволяла военной разведке США фотографировать прибрежную зону Кольского полуострова, не нарушая советское воздушное пространство. Однако однажды не очень поворотливый SR -71 все-таки зашел слишком далеко. 27 мая 1987 года SR -71 вошел в советское воздушное пространство в районе Заполярья. На перехват командование советских ВВС отправили истребитель-перехватчик МиГ-31. Со скоростью в 3000 км/ч и практическим потолком высоты в 20,6 км советский самолет успешно вытеснил «Черного дрозда» в нейтральные воды». Незадолго до этого случая два самолета МиГ-31 также совершили перехват SR -71, но уже на нейтральной территории. Тогда американский разведчик провалил задание и улетел на базу. Некоторые специалисты считают, что именно МиГ-31 заставил ВВС отказаться от SR -71. Трудно сказать, насколько эта версия правдоподобна, однако, есть основания так полагать. Также мог стать причиной ухода SR -71 и советский зенитно-ракетный комплекс «Круг», который спокойно мог достать «Черного дрозда» на максимальной высоте.

МиГ-31

Зенитный ракетный комплекс «Круг»

Фотоаппаратура «Черных дроздов» была, действительно, эффективной, однако, она была бессильна в облачную погоду. Плохая видимость могла стать не только причиной проваленного задания, но и причиной аварии. В сезон дождей, когда небо было затянуто тучами, пилотам приходилось маневрировать в поисках открытого обзора. Потеря высоты на тяжелом самолете не лучшим образом сказывалась на его пилотировании. Именно по этой причине ВВС США отказались от идеи посылать SR -71 на разведку Европы.

Прежде чем сажать SR -71 летчики включают автопилот. Когда скорость самолета достигает 750 км/ч, начинается снижение. По плану, в тот момент, когда самолет начнет заходить на посадку скорость полета должна опуститься до 450 км/ч, а при касании взлетно-посадочной полосы — 270 км/ч. Как только касание произойдет пилоты выпускают тормозной парашют, с которым SR -71 преодолевает 1100 м. Затем, когда скорость самолета значительно снизится, парашют отстреливают и «Черный дрозд» продолжает торможение при помощи основных тормозов. Так завершается каждый вылет.

«Черные дрозды» в отставке

В конце 80-х годов началась первая волна решения вопроса о снятии с вооружения ВВС США «Черных дроздов». Причин оказалось предостаточно: большое количество катастроф, высокая стоимость эксплуатации, нехватка и дорогостоимость запчастей и, наконец, уязвимость перед вышеупомянутым советским вооружением. Осенью 1989 года было принято окончательное решение о снятии SR -71 с вооружения. Противники такого решения утверждали, что никакой альтернативы SR -71 нет, а спутники-шпионы, за которые ратовали в Конгрессе и в самих ВВС не оправдывали себя ни по цене, которая в несколько раз превосходила стоимость «Черных дроздов», ни в эффективности, так как SR -71 могли вести более масштабную разведку.

Практически все самолеты передали в музеи, по несколько экземпляров осталось в бездействии на базах, несколько самолетов передали в пользование NASA и Пентагона.

Незаменимые на тот момент разведчики ВВС SR -71 не могли уйти просто так и в середине 90-х годов военные все же решили частично вернуться к использованию «Черных дроздов». В 1994 году КНДР начала проводить испытания ядерного оружия. В Сенате забили тревогу и обратились к компании Lockheed с просьбой возобновить полеты SR -71, поскольку вести разведку было не на чем. Руководство компании согласилось, но потребовало выделить 100 млн. долларов. После того, как соглашение было достигнуто, несколько «Черных дроздов» вновь встали в ряды ВВС США. Спустя год Сенат повторно выделили такую же сумму на поддержание в летном состоянии самолетов SR -71. Полеты продолжались вплоть до 1998 года. Однако в 1998 году «Черных дроздов» окончательно сняли с вооружения. По сообщениям информационных агентств можно судить о том, что на смену SR -71 пришли беспилотные самолеты разведчики и спутники-шпионы, однако, информация о них хранится в тайне.

Такими были история создания, победы и поражения самого быстрого пилотируемого самолета в мире Lockheed SR -71 («Черный дрозд»).
Источник
Оригинал взят у globus_gaussa в SR-71 «Черный дрозд»: самый скоростной самолет в мире

navy-chf.livejournal.com

Черный дрозд (самолет) Википедия

Эта статья — о самолёте. О музыкальной группе см. SR-71 (группа).

Lockheed SR-71 — стратегический сверхзвуковой разведчик ВВС США. Неофициально был назван «Blackbird» (с англ. — «Чёрный дрозд», «Чёрная птица»). Особенностями данного самолёта являются высокая скорость и высота полёта, благодаря которым основным манёвром уклонения от ракет было ускорение и набор высоты. Выведен из эксплуатации в 1998 году.

Разработка

A-12 — предшественник SR-71

Предшественники

Предшественником SR-71 был Lockheed A-12 — высотный самолёт-разведчик, разработанный для ЦРУ США отделением корпорации Lockheed Martin — Skunk Works[1]. Постепенно конструкция самолёта эволюционировала, были произведены изменения в конфигурации самолёта, а также применены меры по снижению радиолокационной заметности. Всего было построено 18 самолётов A-12. Экипаж A-12 состоял из одного человека.

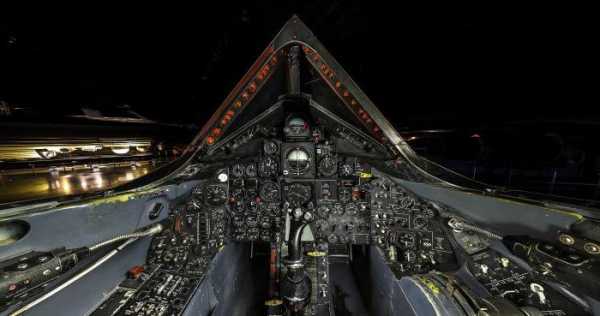

Кабина пилота SR-71

SR-71

Название SR-71 происходит от прототипа сверхзвукового бомбардировщика XB-70. В поздние периоды испытаний XB-70 был предложен в роли стратегического самолёта-разведчика, получив обозначение RS-70. Однако, вскоре стало ясно, что скоростной потенциал A-12 гораздо выше и его было решено использовать в качестве базовой модели, на которой будет основан новый высокоскоростной самолёт. Прототип был назван R-12. Он был длиннее и тяжелее, чем A-12. Его фюзеляж был удлинён для увеличения топливных баков, экипаж был увеличен до 2 человек. Самолёт был оборудован радиоэлектронными датчиками, РЛС бокового обзора и фотоаппаратом

[2].

Серийные машины получили индекс SR-71A. Разработана также учебно-тренировочная модификация SR-71B.

Конструкция

Самолёт отличался футуристическим дизайном. Для достижения высоких аэродинамических характеристик на различных режимах полёта корпус и несущие поверхности имеют очень сложную в плане и по модульным сечениям форму. Самолёт построен по схеме «бесхвостка», с тонким трапециевидным крылом, со стреловидностью по передней кромке 60 градусов.

Стабилизатора или ПГО не имеет. На гондолах двигателей установлены два цельноповоротных киля, заваленные законцовками внутрь, каждый на 15 градусов.

Шасси трёхстоечное, передняя опора убирается против потока, основные стойки — к продольной оси самолёта, в крыло и фюзеляж.

Особенно сложной проблемой полёта на скоростях, превышающих скорость звука более чем в 3 раза (М>3), является высокий нагрев корпуса. Для её решения 85 % деталей планера было изготовлено из титанового сплава, а большая часть остальных деталей изготавливалась из полимерно-композитных материалов[3]. Также, большая площадь внутренней части крыла имела гофрированную поверхность[4], что создавало более благоприятные условия для теплового расширения и повышало продольную прочность. Панели фюзеляжа были изготовлены таким образом, что они неплотно прилегали друг к другу, когда самолёт находился на земле, и окончательно «стыковались» только в полёте, после разогрева планера и его удлинения на несколько дюймов

[5]. Вследствие этого, а также вследствие того, что никакое уплотнение топливной системы не смогло бы нормально функционировать при очень высокой температуре, из самолёта перед взлётом вытекало топливо[6]. Однако это не представляло никакой опасности, поскольку используемое топливо JP-7 было специально разработано для сверхзвуковых самолётов и характеризовалось высокой температурой вспышки и термостабильностью[7]. Охлаждение самолёта обеспечивалось циркуляцией топлива под титановыми поверхностями перед его попаданием в двигатели[4].

Самолёт был изготовлен с использованием ранних стелс-технологий[8]. Серийные экземпляры окрашивались тёмно-синей краской для маскировки на фоне ночного неба. Самолёт получил неофициальное название «Blackbird».

Поскольку США не обладали месторождениями титановых руд, ЦРУ разработало схему с участием сети подставных фирм, через которые закупало титан для постройки SR-71 в СССР

[9][10].

Воздухозаборники и двигатели

Схема потоков воздуха в двигателе на разных числах Маха

Воздухозаборники являются одной из важнейших особенностей конструкции SR-71. Именно они обеспечивали возможность полёта на скоростях более 3300 км/ч, и, в то же время, на дозвуковых скоростях. В передней части мотогондолы имеется подвижный конус, который находится в выдвинутом положении при числах Маха до 1,6. При более высоких числах Маха конус задвигается и активируется прямоточный двигатель[11].

Сверхзвуковой воздушный поток предварительно сжимается за счёт формирующихся на внешней части центрального тела-конуса конических ударных волн, скорость потока падает и за счёт этого возрастают его статическое давление и температура. Затем воздух входит в четырёхступенчатый компрессор и разделяется на два потока: часть воздуха проходит в компрессор (воздух «основного контура») и попадает в камеру сгорания, а затем — на турбину, в то время как оставшийся поток попадает в форсажную камеру, минуя газотурбинный агрегат (основной контур двигателя). Перед форсажной камерой оба потока смешиваются

[12].

При числах Маха около 3 (полёте на скоростях, превышающих скорость звука примерно в три раза) предварительное торможение (сжатие) сверхзвукового потока в конических ударных волнах приводит к значительному росту его температуры. Поэтому для сдерживания температуры газов перед турбиной (чтобы не расплавить её лопатки) приходится уменьшать подачу топлива в камеру сгорания турбореактивного контура двигателя. Таким образом, турбореактивный контур двигателя обеспечивает на этих режимах только 20 % тяги, а 80 % тяги обеспечивается внешним — прямоточным контуром[12].

Пилоты SR-71 в костюмах высокого давления

На двигателях Pratt & Whitney J58-P4 отсутствует привычная в авиации электроискровая свечная система зажигания. В связи с трудностями воспламенения основного топлива типа JP-7, для двигателя было разработано самовоспламеняющееся органическое

пусковое топливо ТЕВ (триэтилборан), которое применялось как при запуске двигателя, так и при розжиге форсажной камеры. Его горение сопровождалось характерным зелёным свечением в сопле. На каждом двигателе установлен бак для ТЕВ объёмом 600 см³, заполненный азотом и охлаждаемый основным топливом. Расчётной ёмкости бака хватает для шестнадцати запусков, перезапусков или розжига форсажной камеры. Заправка самолёта ТЕВ была крайне опасной, персонал экипировался в специальные костюмы.

В двигателе применяется весьма специфическая кремнийорганическая (силиконовая) смазка, сильно загустевающая при низких температурах, так что для запуска двигателей самолёта при температуре ниже −5 °С требовался предварительный подогрев двигателей.

Системы жизнеобеспечения

При полёте на высоте 24 км экипажи столкнулись с двумя проблемами:

  • Со стандартным давлением кислородной маски на высоте более 13 км человек не может нормально дышать для поддержания сознания и жизнедеятельности;
  • На скорости более 3300 км/ч передние кромки конструкции моментально разогреваются до +400 °C, средняя температура обшивки составляет около +260 °C.

Для решения этих проблем были разработаны специальные скафандры полного давления для всех экипажей A-12 и SR-71. Впоследствии эти же скафандры использовались при полёте космического Шаттла.

Нагрев самолёта был одной из самых важных проблем полёта на скоростях, в три раза превосходящих скорость звука. Для обеспечения приемлемых температур воздух внутри кабины пилота охлаждался кондиционером, тепло из кабины переносилось на топливо через теплообменник, находящийся перед силовыми установками.

Топливо

В качестве топлива используется специально разработанное реактивное топливо JP-7, отличающееся высокой температурой воспламенения и термоустойчивостью, но достаточно густое в обычном состоянии (плотность при +15 °C составляет 779—806 кг/м³), и вязкое и не текучее при отрицательных температурах (температура плавления −30 °С), что требовало его подогрева на борту самолёта. Благодаря этим качествам, топливо JP-7 в самолёте использовалось в качестве хладагента системы кондиционирования, для охлаждения кабины и отсеков аппаратуры, а также двигателя, гидравлической системы, моторного масла, баков пускового топлива, части элементов планера, и в качестве гидравлической жидкости системы регулирования проходного сечения сопла (управления створками). Нагретое топливо сразу же поступало в двигатели и сгорало, исключая риск воспламенения и взрыва нагретых паров.

Масса полностью заправленного самолёта составляла 77100 кг, из которых 46180 кг приходилось на топливо, из-за чего взлёт с полной заправкой был невозможен. Для поддержки полётов SR-71 были переоборудованы 30 топливозаправщиков Боинг KC-135Q[13], приспособленных для работы с JP-7 (на них также была установлена система подогрева топлива). Кроме того, из-за вынужденно больших тепловых зазоров в стыках панелей кессон-баков полностью заправленный самолёт на стоянке тёк. Поэтому была отработана следующая технология: самолёт поднимался в воздух с небольшим запасом топлива, разгонялся до сверхзвуковой скорости для прогрева обшивки, затем тормозил, дозаправлялся в воздухе из заранее поднятого топливозаправщика, после чего экипаж мог приступать к выполнению задания. Расход топлива на крейсерской скорости составлял около 600 кг/мин., запаса топлива хватало приблизительно на 70—90 минут полёта после дозаправки. Поэтому после разработки маршрута будущего полёта SR-71 заполненные топливом JP-7 топливозаправщики заранее перегонялись на аэродромы, расположенные максимально близко к линии маршрута и на расстояниях, позволявших гарантированно поддерживать необходимое количество топлива в баках SR-71.

Навигационная система

Корпус самолёта плоский с сужающимися краями (на фото Lockheed M-21 стоящий в музее авиации Сиэтла штат Вашингтон, являющийся модификацией A-12 являющегося предшественником SR-71) SR-71 в музее Pima Air & Space Museum, Таксон, Аризона.

Для своего времени самолёт оснащался самым совершенным бортовым оборудованием, большая часть которого была спроектирована и разработана специально для него (а в дальнейшем послужила развитию радиоэлектроники для последующих типов летательных аппаратов). Большое внимание было уделено навигации на маршруте, проходящем на большой высоте. В частности, на борту был установлен астрокорректор, позволяющий определять своё местоположение по звёздам с высокой точностью даже в дневное время.

Стелс-технология

SR-71 был первым самолётом, созданным с применением технологий снижения радиолокационной заметности[14]. Первые исследования в этой области показали, что плоские формы с сужающимися сторонами имеют меньшую ЭПР. С целью снижения радиолокационной заметности вертикальное оперение наклонено относительно плоскости самолёта, чтобы не создавать с крылом прямой угол, который является идеальным отражателем. На самолёт нанесены радиопоглощающие покрытия, в топливо добавлялся цезий для снижения температуры выхлопа, и, как следствие, инфракрасной заметности самолёта. Несмотря на все эти меры, SR-71 легко обнаруживался радиолокационными методами, а на меньших расстояниях — благодаря потоку разогретых выхлопных газов и нагреву корпуса на высоких скоростях.

Общая эффективность всех мер по снижению заметности самолёта всё ещё обсуждается, однако сами разработчики признают, что радиолокационная техника Советского Союза развивалась значительно быстрее, чем «антирадар» Lockheed Martin[15].

Эксплуатация

Дозаправка SR-71 в воздухе

Боевое применение

Первый боевой вылет SR-71 был произведен 21 марта 1968 с авиабазы «Кадена» на Окинаве[16]. Впоследствии самолёт, совершивший первый боевой вылет (заводской номер 61-7976) налетал 2981 час в 942 вылетах (больше, чем любой другой SR-71), включая 257 боевых заданий. В начальный период эксплуатации в Восточно-азиатском регионе (Вьетнам, Лаос, Северная Корея) самолёты SR-71 совершали примерно по одному вылету в неделю (с 1968 по 1970 год), после этого частота вылетов удвоилась, а к 1972 году вылеты производились почти каждый день. За это время было потеряно два самолёта (в 1970 и 1972 годах) — оба из-за механической неисправности[17][18]. При совершении самолётами SR-71 разведывательных вылетов в ходе войны во Вьетнаме по ним было совершено примерно 800 пусков зенитных ракет, но ни один самолёт не был сбит[19]. Одному вьетнамскому зенитно-ракетному полку была поставлена задача уничтожить этот самолёт, чтобы поднять престиж советского оружия в глазах вьетнамцев, однако произведённые несколько пусков ракет по SR-71 были безрезультатными[20]. SR-71 был единственным американским самолётом, который северовьетнамской системе ПВО так и не удалось сбить[21].

В Европе у SR-71 было два разведывательных маршрута: вдоль западного побережья Норвегии и Кольского полуострова и над Балтийским морем, второй маршрут имел название «Балтийский экспресс».
А также, в период базирования некоторых SR-71 на Японских островах, регулярно нарушал советское воздушное пространство, в отдельные сутки совершая до 8-12 подходов к воздушным границам страны[22].

В 1973 году во время арабо-израильской войны Судного дня Blackbird производил фоторазведку Египта, Иордании и Сирии. Благодаря разведполёту 13 октября SR-71 ВВС США удалось узнать о готовящемся наступлении Египта 14 октября и успешно отразить его.[23]

Мирное использование

Кроме стратегической разведки, самолёт выполнял аэродинамические исследования НАСА по программам AST (Advanced Supersonic Technology — перспективные сверхзвуковые технологии) и SCAR (Supersonic Cruise Aircraft Research — разработка самолёта с крейсерской сверхзвуковой скоростью полёта).

Рекорды SR-71

В 1976 году SR-71 «Blackbird» установил абсолютный рекорд скорости среди пилотируемых самолётов с турбореактивными двигателями — 3529,56 км/ч. Всего в FAI было зарегистрировано 4 действительных рекорда[24], все они относятся к скорости полёта. И один рекорд высоты в горизонтальном полёте — 25 929 метров.

Вывод из эксплуатации

К концу 1980-х годов в Советском Союзе был принят на вооружение истребитель-перехватчик МиГ-31, лётные характеристики которого (в первую очередь скорость на большой высоте, равная 3000 км/ч (M=2.83)) позволяли осуществить перехват SR-71.[25]

Не стоит забывать, что стоимость эксплуатации SR-71, включая сложность обслуживания, была очень высокой.
Топливо JP-7 — это специфическое топливо, предназначенное для одной-единственной модели самолёта, необходимо было производить и перевозить в соответствующие места.
Недёшево обходилось содержание парка из 30 топливозаправщиков, их доставка в разные части света, так как требовались частые дозаправки SR-71, для чего он каждый час опускался с 20-километровой высоты, тормозил до скорости топливозаправщика, заправлялся и опять поднимался в стратосферу[26].

Техническое обслуживание каждого самолёта было беспрецедентно сложным и затратным. Каждый вылет самолёта по сложности можно было сравнить с подготовкой космической ракеты-носителя. А после каждого полёта самолёт проходил более 650 различных проверок: пять техников в течение шести часов изучали состояние планера самолёта, два техника по силовым установкам также несколько часов посвящали тщательному осмотру воздухозаборников, двигателей, выхлопных и перепускных устройств.
Через каждые 25, 100 и 200 часов налёта каждый самолёт подвергался осмотру с частичной разборкой. Так, каждая 100-часовая инспекция состояния занимала одиннадцать 16-часовых рабочих дней. Один лишь монтаж одного двигателя на самолёте силами 8-9 специалистов с гидравлическим подъемником занимал 8-9 часов. В ходе этой проверки, как правило, менялись оба двигателя, вне зависимости от их состояния, хотя согласно инструкциям замена моторов предусматривалась через 200 часов налёта, причем на эту процедуру отводилось 15 рабочих дней. Каждые три года, опять же, вне зависимости от налёта, самолёты проходили технический осмотр на заводе фирмы «Локхид» в Палмдейле. Капитальный ремонт двигателей фирма «Пратт энд Уитни» осуществляла после наработки мотором 600 часов. Неудивительно, что для обслуживания SR-71 требовались специалисты экстра-класса, их подготовка занимала несколько лет и также требовала немало средств.[13]

Попытка восстановить программу в 1993 году встретила сильное сопротивление: у ВВС не хватало бюджета на использование самолёта, а разработчики БПЛА беспокоились, что их программы пострадают, если деньги направят на поддержку SR-71. Кроме того, возникли трудности с получением от Конгресса годового подтверждения долгосрочного планирования для SR-71[27]. В 1996 году ВВС объявили, что направление финансирования не было санкционировано, и свернули программу.
Конгресс возобновил финансирование, но в октябре 1997 года президент Билл Клинтон предпринял попытку наложить частичное вето, чтобы отменить выделение 39 млн долл. на SR-71. В июне 1998 года Верховный суд США признал частичное вето неконституционным. Всё это оставляло статус SR-71 невыясненным до сентября 1998 года, когда ВВС назначили перераспределение фондов; в 1998 году ВВС окончательно вывели парк SR-71 из эксплуатации.

NASA оперировало двумя оставшимися на ходу «Чёрными дроздами» до 1999 года[28]. Все остальные самолёты были помещены в музеи, кроме двух SR-71 и нескольких дронов D-21, сохранённых Лётно-исследовательским центром имени Драйдена (позже переименованного в Лётно-исследовательский центр имени Армстронга)[29].

Лётно-технические характеристики

Технические характеристики

  • Экипаж: 2 человека
  • Длина: 32,74 м
  • Размах крыла: 16,94 м
  • Высота: 5,64 м
  • Площадь крыла: 141,1 м²
  • Масса пустого: 27215 кг
  • Максимальная взлётная масса: 77100 кг
  • Масса полезной нагрузки (оборудование): 1600 кг
  • Масса топлива: 46180 кг

Двигатель

Лётные характеристики

В культуре

  • Существует одноимённая американская музыкальная группа «SR-71», названная в честь самолёта.
  • В этот самолёт трансформировался Джетфайр из фильма «Трансформеры: Месть Падших».
  • На этом самолёте герой Стивена Сигала в фильме «Чёрный гром» («Яростный полёт») попадал из США в Афганистан.
  • В фильме Я Легенда герой Уилла Смита играл в гольф на крыле А-12.
  • В фильме Железный человек герой Роберта Дауни-мл. упоминает рекорд высоты, который якобы принадлежит данному самолёту.
  • В игре Call of Duty: Black Ops в одной из миссий можно стать пилотом и оператором этого самолёта. Также он является наградой за серию в мультиплеере.
  • В серии игр Mass Effect, производства BioWare, первый космический корабль со стелс-технологией был назван «Normandy» SR-1 (В Mass Effect 2 и Mass Effect 3 имеет индекс SR-2), что является отсылкой к этому самолёту.
  • В 4 серии Hellsing Ultimate Алукард использует SR-71 для того, чтобы попасть на захваченный Миллениумом корабль.
  • В 9-й серии второго сезона, в фантастическом сериале Battlestar Galactica, появляется истребитель-разведчик «Blackbird». По своей аэродинамической форме, расположению двигателей, окраске, отсутствием «хвоста», похожий на SR-71. Так же, в сериале, он является самым сверхскоростным истребителем.
  • В авиасимуляторе Ace Combat 3: Electrosphere некоторые миссии выполняются на этом самолёте.
  • Внешне очень похожий самолёт, но с иными характеристиками был показан в серии фильмов о Людях Икс, а также в фильме Дедпул.
  • В мультсериале Трансформеры Воины великой силы — десептиконы Гига и Мега трансформировались и сливались в SR-71.
  • Космический корабль, на котором спасается принцесса Падме Амидала в Звёздные войны. Эпизод I: Скрытая угроза (1999), по внешнему виду очень напоминает SR-71.

Галерея

  • Вид сзади. Lockheed M-21, стоящий в музее авиации Сиэтла штат Вашингтон, являющийся модификацией A-12 являющегося предшественником SR-71 с прикреплёным дроном MD-21B

  • SR-71 в Авиакосмическом музее Evergreen

Музейные SR-71

  1. 60-6924 Blackbird Airpark, Palmdale, CA (AFFTC Museum, A-12 прототип)
  2. 60-6925 Intrepid Sea-Air-Space Museum, New York City, NY (первый серийный A-12)
  3. 60-6927 «Titanium Goose» California Science Center in Exposition Park.
  4. 60-6930 Alabama Space and Rocket Center, Huntsville, Alabama
  5. 60-6931 Central Intelligence Agency.
  6. 60-6933 San Diego Aerospace Museum, Balboa Park, San Diego, CA
  7. 60-6935 National Museum of the U.S. Air Force, Wright-Patterson AFB, OH (YF-12A)
  8. 60-6937 Southern Museum of Flight in Birmingham, Alabama.
  9. 60-6938 U.S.S. Alabama Battleship Museum, Mobile, AL
  10. 60-6940 Museum of Flight, Seattle, WA (Единственный М-21 предназначен для запуска ПВРД питанием D-21, который был установлен на пилоне над оперением).
  11. 64-17951 Pima Air Museum, Tucson, AZ (YF-12C)
  12. 64-17955 * Air Force Flight Test Center Museum, Edwards AFB, CA.
  13. 64-17956 Kalamazoo Air Zoo. Kalamazoo, Michigan. (последний самолёт в варианте спарки)
  14. 64-17958 Robins AFB Museum of Aviation, Warner Robins, GA
  15. 64-17959 Air Force Armament Museum, Eglin AFB, FL («Big-Tail» версия, с дополнительными датчиками и камерами).
  16. 64-17960 Castle Air Museum, Castle AFB, CA
  17. 64-17961 Cosmosphere & Space Center, Hutchinson, Kansas
  18. 64-17962 Imperial War Museum at Duxford, United Kingdom
  19. 64-17963 Beale AFB, CA
  20. 64-17964 Strategic Air Command Museum, Located between Omaha and Lincoln, Nebraska
  21. 64-17967 8th Air Force Museum at Barksdale AFB, La.
  22. 64-17968 On display at Virginia Aviation Museum Richmond, Va. (Установил мировой рекорд на длительный полёт, 26 апреля 1971 года пролетев за 10 ½ часов, 15000 миль без посадки.http://lugaland.com/news/v_ssha_postrojat_giperzvukovoj_bespilotnik_chernyj_drozd/2013-11-08-226
  23. 64-17971 Evergreen Aviation Museum in McMinnville, Oregon.
  24. 64-17972 *National Air & Space Museum, Washington, DC. Установил четыре рекорда скорости 6 марта 1990 года.
  25. 64-17973 Blackbird Airpark, Palmdale, CA
  26. 64-17975 March Field Museum, March AFB, CA
  27. 64-17976 8th Air Force Museum, Barksdale AFB, LA
  28. 64-17979 * History & Traditions Museum, Lackland AFB, TX .
  29. 64-17980 * NASA Dryden Flight Research Center, Edwards AFB, CA.
  30. 64-17981 Hill AFB Museum, Hill AFB, UT (Только SR-71C. Гибрид тренировочного самолёта из нескольких частей YF-12A, 60-6934 (задняя часть фюзеляжа) и действующего макета SR-71A (носовая часть фюзеляжа)

См. также

Примечания

  1. ↑ Rich and Janos 1994, стр. 85
  2. ↑ Landis and Jenkins 2005, стр. 56-57
  3. Peter W. Merlin. Design and Development of the Blackbird: Challenges and Lessons Learned (англ.) // American Institute of Aeronautics and Astronautics.
  4. 1 2 Johnson, 1985.
  5. ↑ SR-71 Blackbird : stories, tales, and legends. — St. Paul, Minn.: MBI Pub. Co, 2002. — 256 p. — ISBN 0760311420.
  6. Richard H. Graham. SR-71 Blackbird: stories, tales, and legends. — St. Paul, Minn.: MBI Pub. Co., 2002. — ISBN 0760311420. — ISBN 9780760311424.
  7. Paul R. Kucher IV. SR-71 Online — SR-71 Flight Manual (англ.). sr-71.org. Дата обращения 6 марта 2018.
  8. ↑ Crickmore 2009, стр. 30-31
  9. ↑ Facts You Didn’t Know About the SR-71 Blackbird (англ.). ILTWMT (5 August 2011). Дата обращения 24 февраля 2019.
  10. Stephen Dowling. SR-71 Blackbird: The Cold War’s ultimate spy plane (англ.). BBC Future. BBC (2 July 2013). Дата обращения 24 февраля 2019.
  11. ↑ SR-71 manual, Air Inlet System
  12. 1 2 Турбореактивный (прямоточный реактивный) двигатель с форсированной тягой Pratt & Whitney J58-P
  13. 1 2 [1] SR-71 Blackbird. Авиационная энциклопедия «Уголок неба»
  14. ↑ F-117 на сайте paralay.com Архивировано 1 февраля 2010 года. — «Первой крупной попыткой снижения ЭПР стала программа высотного сверхзвукового разведчика „Локхид“ SR-71, разработанного под руководством того же Джонсона»
  15. ↑ The Advent, Evolution, and New Horizons of United States Stealth Aircraft Архивировано 16 февраля 2003 года.
  16. Crickmore, Paul. Lockheed Blackbird : beyond the secret missions. — Oxford: Osprey, 2004, ©1993. — 400 pages с. — ISBN 1841766941.
  17. Hobson, Chris (Christopher Michael). Vietnam air losses : United States Air Force, Navy and Marine Corps fixed-wing aircraft losses in Southeast Asia 1961-1973. — Hinckley, England: Midland, 2001. — 288 pages с. — ISBN 1857801156.
  18. ↑ Black jets : the development and operation of America’s most secret warplanes. — Norwalk, Conn.: AIRtime, 2003. — 256 pages с. — ISBN 1880588676.
  19. Whittle, Richard. Bye Bye U-2: CIA Legend Allen Predicts End Of Manned Reconnaissance (англ.), Breaking Defense. Дата обращения 7 марта 2018.
  20. ↑ Батаев Станислав Григорьевич. В зоне «б» и далее…
  21. ↑ Маленькие военные истории  (Проверено 25 сентября 2012)
  22. ↑ МиГ-31-33 — лучший в своем классе
  23. ↑ The Ramadan War 1973. Tarek A. Awad. Air War College. March 1986. P.32-33
  24. ↑ General Aviation World Records (неопр.). FAI. Архивировано 29 июля 2010 года.
  25. ↑ МиГ-31-33 — лучший в своем классе | Еженедельник «Военно-промышленный курьер»
  26. ↑ Профиль полёта SR-71 на сайте blackbirds.net
  27. ↑ Graham 1996
  28. ↑ «NASA/DFRC SR-71 Blackbird.» NASA. Retrieved: 16 August 2007.
  29. ↑ Jenkins, 2001
  30. 1 2 SR-71A Flight Manual. — ISSUE E, CHANGE 2. — 1986. — P. 5—8, 5—9, 5—10. — 1052 p.
  31. ↑ SR-71 Flight manual.

Литература

Ссылки

wikiredia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
