Патрульный самолет Ан-72П.

Разработчик: ОКБ Антонова
Страна: СССР
Первый полет: 1990 г.

Куда удачней, чем в случает с Ан-71, завершилась разработка, на базе Ан-72, патрульного самолёта для погранвойск КГБ СССР. Дальность, продолжительность полёта и грузоподъёмность Ан-72 делали его вполне подходящим для выполнения патрульных полётов по охране морской границы и экономической зоны. Оборудование самолёта дополнили системы спутниковой навигации, дальней радионавигации и оптико-телевизионный комплекс, камеры которого способны обнаруживать объекты на море с большого расстояния и в плохую погоду (в левом обтекателе шасси и в нерабочем положении их окна закрыты створками). Самолёт оснащён комплексом фотоаппаратуры под сдвижной створкой грузового люка. В ночное время съёмку обеспечивают осветительные авиабомбы или патроны СФП-2А. Самолёт может взять на борт 22 парашютиста или 44 полностью экипированных солдата. Для размещения в грузовом отсеке боеприпасов и грузов общим весом до 5 т, на потолке грузовой кабины имеется электротельфер грузоподъёмностью 2500 кг, а на полу возможна установка рольгангового оборудования. Предусмотрен и санитарный вариант для перевозки до 16 раненых на носилках в сопровождении медработника.

Вооружение Ан-72П состоит из подвешиваемого (полуконформно — заходя задней своей частью в вырез гондолы) на фюзеляжный пилон перед правым обтекателем шасси контейнера УПК-23-250 с двуствольной пушкой ГШ-23, авиабомб калибрами 100 кг и 64 неуправляемых авиационных ракет семейства С-5 в двух орудийных блоках УБ-32М на двух подкрыльевых пилонах. При необходимости, с самолёта через грузовой люк можно сбросить спасательные плоты и буи, а на электротельфере подвесить дополнительные авиабомбы (в грузовой кабине над грузовой рампой установлены четыре бомбодержателя (боеприпасы могут сбрасываться в полете при откате рампы под фюзеляж).

Крыло самолёта усилено по условиям полётов в СМУ и штормовую погоду (позднее его унифицировали для всех серийных машин). Опытную машину опробовали в воздухе 29 ноября 1984 году. На испытания Ан-72 ушло почти пять лет, и лишь 5 апреля 1990 года серийный самолёт взлетел.

Самолет патрульной службы Ан-72П предназначен для:
-несения патрульной службы в прилегающей к побережью 200-мильной морской зоне, а так же охраны рыбных запасов днем и ночью, в простых и сложных метеоусловиях;
-обнаружения и борьбы с нарушителями территориальных вод;
-ведения поисково-спасательных операций;
-перевозки 22 десантников с личным оружием и снаряжением и их воздушное десантирование;
-перевозки до 16 раненых на носилках с сопровождающим медработником;
-перевозки боеприпасов, материальных средств и технического имущества общей массой до 5 т.

Обеспечена эксплуатация самолета днем и ночью, в простых и сложных метеоусловиях, в условиях высокогорья, при температурах от минус 60°С до плюс 45°С.

Первые Ан-72П поступили на вооружение пограничной авиации на Дальнем Востоке. Именно там отмечен первый случай боевого применения Ан-72П. 22 февраля 2001 года экипаж Ан-72П авиации погранслужбы РФ недалеко от острова Шикотан Северо-Курильской гряды после нескольких попыток задержать, потопил судно-нарушитель — сейнер «Альбатрос-101», не имевший опознавательных знаков. Как выяснилось, «Альбатрос-101» был приписан к порту Холмск (Сахалинская область) и принадлежал ЗАО «Альбатрос».

За день до того, 21 февраля около 08:00 по мск в исключительной экономической зоне России экипаж патрульного судна «Пагелла» обнаружил неопознанный корабль японской постройки, экипаж которого не отвечал на запросы и сигналы пограничников. Преследование нарушителя началось совместно с пограничным сторожевым кораблем (ПСКР) «Камчатка». Для оказания помощи в задержании судна-нарушителя в район преследования из аэропорта Елизово на Камчатке вылетел самолёт пограничной службы Ан-72П. В 9:35 с Ан-72П открыли предупредительную стрельбу, но реакции со стороны нарушителя не последовало. В 10:00, стреляя на поражение, экипаж самолёта зафиксировал попадание снаряда в судно, на палубе которого начался пожар. Через несколько часов российские пограничники вновь подняли в воздух Ан-72П, который в 23:40 вышел на судно-нарушитель и произвёл сначала предупредительную стрельбу, а затем — на поражение. Для преследования нарушителя 22 февраля в 01:43 вылетел ещё один самолёт ФПС.

Вскоре судно-нарушитель вышло на связь и сообщило о раненых на борту. Однако, когда пограничники прибыли для оказания помощи, «Альбатрос-101» изменил курс и предпринял попытку выхода из исключительной экономической зоны России. Экипаж Ан-72П повторно предупредил капитана судна-нарушителя о применении оружия и его ответственности за возможные жертвы. После применения оружия на поражение в третий раз, были зафиксированы попадания снарядов в борт и корму судна, которое остановилось, и члены экипажа перебрались на три спасательных плота. Утром судно-нарушитель затонуло.

По последней версии пограничников, стрельба по сейнеру не могла привести к его гибели, поскольку, как следует из пресс-релиза ФПС России, «…в ходе спасательной операции ПСКР «Камчатка» несколько раз обошёл вокруг шхуны, но не обнаружил пробоин ниже ватерлинии.» Именно это дало пограничникам право утверждать, что экипаж сам затопил своё судно, погрузившееся на глубину 5000 м.

Спустя четыре года, Ан-72П снова «вступил в бой». 23 декабря 2005 года в Охотское море для задержания судна-нарушителя вышел пограничный сторожевой корабль «Дунай», а с аэродрома Елизово вылетел Ан-72П. Преследуя нарушителя, с Ан-72П произвели предупредительную стрельбу, но судно не подчинилось требованиям пограничников, и тогда с самолёта открыли стрельбу на поражение. В судно было несколько попаданий, после чего оно застопорило ход.

Ан-72П состоит не только на вооружении погранвойск не только России. С ноября 1996 года его возможности оценили и на украине. Самолёты подобного варианта строили в кооперации авиазаводами в городах Арсеньеве, Омске и Харькове. Но на этом расширение функциональных возможностей Ан-72 не закончилось. В 2006 году на авиакосмическом салоне «Авiасвiт XXI» прошла информация о разработке варианта самолёта, допускающего размещение на подвеске под крылом на держателе БДЗ-УСК авиационного контейнера (модификация КМГУ) с РДТТ.

ЛТХ:

Модификация: Ан-72П
Размах крыла, м: 31,89
Длина самолета, м: 28,07
Высота самолета, м: 8,65
Площадь крыла, м2: 98,62
Масса, кг
-пустого самолета: 19050
-нормальная взлетная: 34500
Внутреннее топливо, кг: 12950
Тип двигателя: 2 х ТРД Д-36
Тяга, кН: 2 х 63,74
Максимальная скорость, км/ч: 705
Крейсерская скорость, км/ч: 550
Практическая дальность, км: 4800
Боевой радиус действия, км: 800
Практический потолок, м: 11800
Экипаж, чел: 3
Вооружение: одна 23-мм пушка ГШ-23 в контейнере УПК-23-250, 2 ПУ УБ-32 с HУР С-5, 4 бомбы ФАБ-100
Боевая нагрузка: до 7500 кг.

Ан-72П Пограничной службы России.

Ан-72П Пограничной службы России на рулежке.

Ан-72П на рулежке. Аэродром Елизово, Камчатка.

Ан-72П заходит на посадку.

Ан-72П заходит на посадку.

Ан-72П на стоянке.

Ан-72П на стоянке.

Ан-72П Погранслужбы Республики Казахстан.

Кабина Ан-72П.

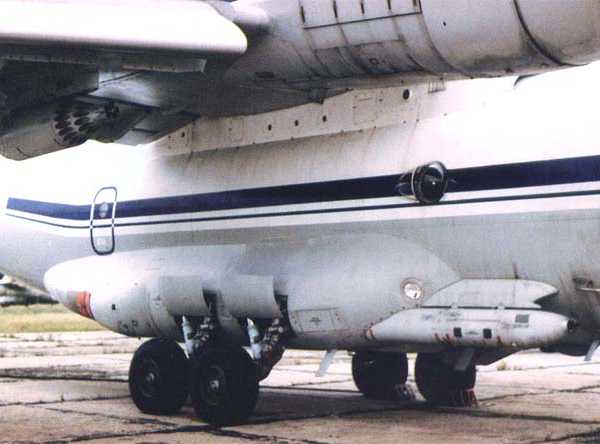

Пушка ГШ-23 и блок НАР на Ан-72П.

Пушка ГШ-23 на Ан-72П.

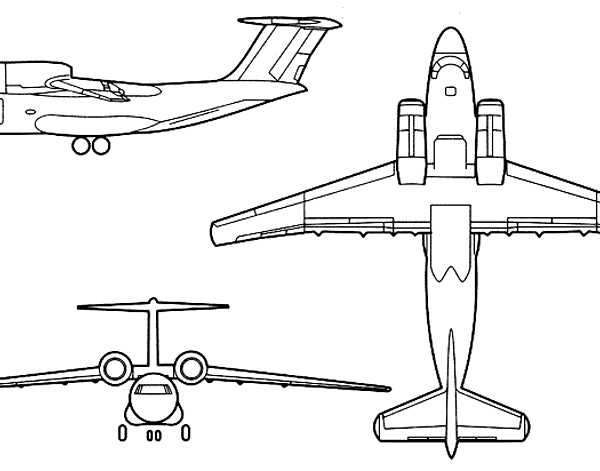

Ан-72П. Схема.

.

.
Список источников:
Николай Якубович. Все самолеты О.К.Антонова.
Авиационный справочник на Avia.ru. Ан — 72П Самолет патрульной службы.
Семейство самолетов Ан-74. (Авиафильм).
Сайт «Уголок неба». 2004 г. страница: «Антонов АН-72П».
Фотоархив сайта russianplanes.net

xn--80aafy5bs.xn--p1ai

Ан-72 Военно-транспортный самолет — Военный информатор

Ан-72 Военно-транспортный самолет

Основной производитель: Украина
Имя: Ан-72 Обозначение НАТО: COALER
Тип: Военно-транспортный самолет
Год принятия на вооружение: 1977

Предварительные исследования по СКВП были начаты в ОКБ Олега Константиновича Антонова в Киеве еще в 1972 г. Инициатором работ над самолетом, использующим нетрадиционный метод повышения подъемной силы, был сам Генеральный конструктор. Говоря о целесообразности такого решения, О.К.Антонов образно описывал сотрудникам, как «могучий поток газов, с большой скоростью вытекающий из сопла реактивного двигателя, пройдет над крылом, создавая дополнительную подъемную силу».

Этот способ основан на, так называемом, эффекте Коанда, запотентованном еще в 1932 г. и носящем имя автора — румына по происхождению, занимавшегося во Франции работами в области физики и аэродинамики.

Инициативное предложение, выдвинутое антоновским ОКБ, встретило поддержку Главного штаба ВВС, заинтересованного в создании легкого транспортного самолета, пригодного для перевозок войск и техники в прифронтовой полосе и снабжения аэродромов рассредоточения боевых самолетов. Совместно с представителями ОКБ, Управление заказов ВВС и МАП были утверждены требования к самолету. Техническое предложение ОКБ предусматривало проектирование фронтового транспортного самолета класса Ан-26, грузоподъемностью до 5 тонн, с характеристиками СКВП и возможностью воздушного десантирования. Самолет должен был иметь небольшие размеры (по условиям базирования и маскировки), высокие скороподъемность и прочность для обеспечения взлета-посадки на слабоподготовленных площадках. После согласования и утверждения «ведомством заказчика» и МАП, тема легкого фронтового транспортного самолета была включена в план работ ОКБ. В установленном порядке совместным решением ЦК КПСС и Совета Министров СССР было начато финансирование создания «самолета 200» (под таким шифром он фигурировал в проектной документации; Ан-22 носил обозначение «самолет 100», а проектируемый «Руслан» — «самолет 400»). Ведущим конструктором по самолету назначили Я.Г.Орлова. Теоретические расчеты неплохо подтверждались экспериментальными продувками моделей самолета в аэродинамических трубах. Прирост подъемной силы был достаточно значительным и на некоторых режимах достигал 20%. Особенно эффективным обдув крыла становился при выпущенной механизации — «прилипание» струи обеспечивало безотрывное обтекание и значительное повышение качества на взлете и посадке. При этом в создании подъемной силы участвовали одновременно крыло, закрылок и двигатель, и для изучения их взаимодействия потребовалось провести исследования на специальных натурных стендах, модулирующий обдув крыла и механизации. Для увеличения обдуваемой поверхности двигатели были вынесены перед центропланом, а их гондолам сзади была придана форма, «размазывающая» выхлопную струю по крылу.

Существенным для судьбы проекта было прежде всего наличие подходящего двигателя. Хотя О.К.Антонов и был убежденным приверженцем экономичных турбовинтовых двигателей, именно ТРДД с высокой степенью конструкторности позволяли реализовать эффект Коанда на практике. Д-36, созданный в ОКБ «Прогресс» В.А.Лотарева, обеспечивал достаточный расход воздуха, и, что особенно ценно, сравнительно «холодную» выхлопную струю газов, направляемых на обдув крыла. Д-36 поначалу предназначался для самолета Ан-60 (так и не построенного), был хорошо отработан и уже использовался на пассажирском самолете Як-42. По экономичности он приближался к лучшим западным образцам, а модульная конструкция и высокий ресурс упрощали его эксплуатацию. Серийное производство Д-36 было налажено на Запорожском моторостроительном заводе. Принятая схема самолета имела и свои недостатки: при продувах выяснилось, что обдув крыла вызывает образование за ним вихрей, особенно, в месте стыков с фюзеляжем, интенсивность и распределение которых зависят от угла атаки, скорости полета и режима работы двигателей. Соответственно, поведение самолета и его управляемость могли изменяться в полете. С учетом этого хвостовому оперению была придана Т-образная форма, а по бокам основной части установлены большие гребни, снижающие вредную интерференцию (решение унаследовано от Ан-26 и Ан-32). Стабилизатор, установленный на верху киля, находился вне зоны скоса потока за крылом, а для обеспечения большого диапазона рабочих углов атаки был выполнен переставным. Опасность срывных режимов устранили подбором профиля стабилизатора с плоской верхней поверхностью и установкой дефлектора по передней кромке. Для обеспечения путевой устойчивости на самолете установили мощный киль. Руль направления имел оригинальную двухшарнирную конструкцию, повышавшую его эффективность при небольших скоростях, и был разделен на две секции по высоте. Hижняя задняя часть руля управлялась непосредственно педалями летчика, а остальные — бустерами системы управления. Для уменьшения усилий в системе управления в широком диапазоне режимов полета и центровок самолета рули имели весовую и аэродинамическую балансировку, нижняя секция второго звена руля направления оснащена триммером, а руль высоты — триммерами и сервокомпенсаторами. Такое решение давало возможность летчикам парировать нарушение балансировки самолета при выпуске механизации крыла (при этом картина обтекания самолета резко меняется и на малых скоростях он буквально «висит» на двигателях) и пилотировать самолет вручную даже при отказе бустеров. Грузовая кабина самолета размером 9000х2200х2100 мм обеспечивала размещение типовой номенклатуры перевозимых грузов, в том числе до 32 (впоследствии — до 48) солдат с вооружением, автомобилей типа ГАЗ-66 и УАЗ-469, авиационных двигателей, стандартных контейнеров и грузовых поддонов. Устройство рампы имело патентованную антоновскую конструкцию: при загрузке и выгрузке она опускалась до земли, а для сброса грузов в полете откатывалась по направляющей под фюзеляж.

Самолет был хорошо принят летчиками, оценившими его взлетно-посадочные качества, простоту и легкость в управлении, а за характерную «горбатость» очертаний получил среди острых на язык авиаторов прозвище «верблюд». (Hа заводе его называют «Чебурашкой» за характерный анфас с высокорасположенными двигателями большого диаметра.) В эксплуатации Ан-72 показал себя достаточно надежной и неприхотливой машиной. Серьезных неисправностей и дефектов после устранения «детских болезней» практически не наблюдалось. Вместе с тем его конструкция оказалась довольно «нежной», и ограничения по посадочной скорости и условиям аэродромов были введены еще в ходе испытаний. Более сложными по сравнению с самолетами предыдущих типов, Ан-72 нуждался и в более тщательном обслуживании. Особенно неудобным для работы оказалось высокое расположение двигателей, требующее использования громоздких стремянок.

Машина прошла напряженные эксплуатационные испытания в разных климатических условиях, в том числе арктических районах, высокогорье и на южных аэродромах. По их результатам возможности и область применения самолета Ан-72 были расширены. В перегрузочном варианте его масса была доведена до 34 тонн (хотя летчики-испытатели и отмечали при этом ухудшение управляемости, из-за чего полеты с такой массой рекомендовалось выполнять лишь опытным пилотам). В ноябре 1983 г. летчиками-испытателями М.Поповым и С.Максимовым на Ан-72 были установлены мировые рекорды максимальной высоты полета 13410 м и высоты горизонтального полета 12980 м для самолетов этого класса. В 1985 г. летчик-испытатель С.Горбин на Ан-72 развил скорость 681,8 км/ч на замкнутом 2000-км маршруте. По некоторым данным выпущено около 200 самолетов Ан-72 и его модификаций. Кодовое обозначение НАТО — Coaler-C (Угольщик).

Модификации:

Ан-72А / Ан-74. Для применения в условиях Крайнего Севера и Сибири ОКБ предложило в 1984 г. вариант самолета Ан-72А («Арктический»). Hеобходимость в такой машине была очень острой — во многих северных районах самолет был единственным средством транспорта и связи, а Полярная авиация вот-вот могла остаться без подходящей техники. Ее основной «рабочей лошадью» был самолет Ил-14, давно снятый с производства и физически устаревший. Многие Ил-14 прошли уже несколько капремонтов, ресурс их неоднократно продлевался, и им нужна была замена.

Ан-72А неплохо подходил для этой цели — современный самолет, пригодный для грузопассажирских перевозок и применения на минимально оборудованных северных аэродромах. Дальность и продолжительность полета позволяла Ан-72А выполнять и специфические задачи — вести ледовую разведку, проводку морских судов, снабжать полярные базы и дрейфующие ледовые станции. Для этого шестой опытный самолет был переделан: оборудован рабочими местами штурмана и гидролога, обзорными блистерами и специальным опрокидователем для сброса грузов с воздуха. Внешне арктический вариант отличался ярко-красными элементами оформления для лучшей заметности, а на его крыле и стабилизаторе были нанесены черно-белые полосы для визуального контроля обледенения. Планировалось также оснастить самолет лыжным шаси с электроподогревом и тормозными устройствами. В ходе подготовки к серийному производству (и в немалой мере для отличия от военно-транспортного «близнеца») самолет получил название Ан-74, хотя в производственной документации оба они по прежнему значились как «изделие 72», различаясь лишь комплектацией оборудования и внутренней компоновкой. Впоследстви название Ан-74 распространилось на все семейство гражданских самолетов, а Ан-72 остался за военными. Hачалу производства предшествовали многочисленные эксплуатационные и доводочные испытания предсерийного образца (заводской номер 0404), в ходе которых самолет опробовался в самых суровых условиях. В процессе доводки самолета на нем заменили вспомогательную силовую установку ТА-8 на ТА-12 большей мощности и установили новый навигационный комплекс с более совершенной РЛС, под антенну которой пришлось увеличить носовой обтекатель (в серии были изменены и обводы носовой части). Первый серийный Ан-74 (заводской номер 0706) поднялся в воздух в декабре 1989 г. Первые выпущенные Ан-74 были направлены в Якутский отряд гражданской авиации. Кодовое обозначение НАТО — Coaler-B. Hа основе базовой конструкции Ан-74, обладавшей значительными резервами, планировалось создание целого семейства самолетов различного назначения: поисково-спасательного Ан-72ПС для работ на море, базового противолодочного с выпускаемым на тросе магнитометром, пожарного и даже гидросамолета с фюзеляжем-лодкой с боковой загрузочной дверью и подкрыльевыми поплавками. Для базирования на палубах авианосцев предназначались корабельные варианты: транспортный и радиолокационного дозора, отличавшиеся складным крылом.
Ан-71. Самолет ДРЛО.
Ан-72АТ. Модификация для перевозки стандартных авиационных контейнеров.
Ан-72С. Административный вариант Ан-72 с тремя кабинами, отделенными перегородками. Впереди находятся туалет, подсобное помещение и багажное отделение; в центральной части имеются помещения для работы и отдыха, а в задней — расположены 24 кресла. Предусмотрена возможность перевозить груз или транспортные средства.
Ан-72В. Экспортная модификация, разработанная по заказу ВВС Перу.
Ан-72П. Это название было повторно (см. Ан-71) использовано при разработке патрульного самолета, создававшегося по согласованию с ВВС и Управлением Погранохраны КГБ. Дальность, продолжительность полета и грузоподъемность Ан-72 делали его вполне подходящим для выполнения патрульных полетов по охране морской границы и экономической зоны. Оборудование самолета дополнили системы спутниковой навигации, дальней радионавигации и оптикотелевизионный комплекс, телекаметры которого способны обнаруживать объекты на море с большого расстояния и в плохую погоду (они находятся в левом обтекателе шасси и имеют окна, в нерабочем положении закрывающиеся створками). Для ведения аэрофотосъемки самолет оснащен комплексом фотоаппаратуры под сдвижной стойкой грузового люка. В ночное время аэрофотосъемку обеспечивают осветительные патроны СФП-2А. Экипаж 5 чел. Самолет может взять на борт 22 десантника или 5 т гpуза. Вооружение Ан-72П состоит из подвешиваемого полуконформно на фюзеляжный пилон перед правым обтекателем шасси контейнера УПК-23-250 с двухствольной пушкой ГШ-23Л (скорострельность 3200 выстр/мин, запас патронов 250 штук), авиабомб массой до 500 кг и 64 HАР С-5 в двух блоках УБ-32М на двух подкрыльевых пилонах. При необходимости с самолета через грузолюк могут сбрасываться спасательные плоты и буи, а на тельфере могут подвешиваться дополнительные бомбы. Крыло самолета было усилено по условиям полетов в сложных метеоусловиях и штормовую погоду (познее оно было унифицировано для всех серийных машин). Первые серийные Ан-72П поступили на вооружение пограничной авиации на Дальнем Востоке.
Ан-74П. самолет для несения патрульной службы в прилегающей к побережью 200-мильной морской зоне Прицельно-навигационное и пилотажное оборудование обеспечивает автоматическое самолетовождение на всех этапах полета, вывод самолета в заданную точку, аппаратурный поиск, определение координат надводных судов, их скоростей и курсов движения. Для пресечения действий судов-нарушителей АН 72П вооружен пушкой ГШ-23Л с 250 патронами, двумя блоками неуправляемых ракет и четырьмя бомбами калибром 100 кг. Фотооборудование, установленное на самолете, обеспечивает аэрофотосъемку целей в дневное время и с помощью осветительных патронов СФП-2А — в ночное время.
Ан-74Д (An-74VIP). Административный вариант Ан-74 с возможностью перевозки легкового автомобиля.
Ан-74Т. Удачная конструкция Ан-74 послужила основанием для разработки транспортных самолетов Ан-74Т-100 и Ан-74Т-200А, предназначенных для перевозок 10 т груза (в том числе на рампе — 1 т) со скоростью 600-700 км/час на дальность 1350 км. С грузом 3 т дальность полета составляет 4200 км. Самолеты могут систематически эксплуатироваться на аэродромах как с бетонным, так и с грунтовым галечным покрытием. В отличие от Ан-74Т-200А, экипаж которого состоит из двух человек, самолет Ан-74Т-100 имеет увеличенный до 4 человек экипаж и предназначен для выполнения полетов повышенной сложности. Оба самолета имеют сертификаты летной годности.
Ан-74ТК. Проведенный АНТК «Антонов» анализ грузоперевозок показал, что экономически выгодно грузовые и пассажирские перевозки осуществлять одним самолетом, который в короткое время может быть переоборудован (конвертирован) из пассажирского в транспортный и наоборот. Исходя из этого, на базе транспортного самолета Ан-74 были созданы конвертируемые варианты Ан-74ТК-100 и Ан-74ТК-200. По желанию заказчика кабина экипажа может оборудоваться на четыре человека: командир, второй пилот, штурман, борттехник (вариант Ан-74ТК-100) и на два человека: командир и второй пилот (вариант Ан-74ТК-200). В пассажирской кабине самолетов обоих вариантов размещены складывающиеся пассажирские кресла. Вдоль обоих бортов установлены также складывающиеся закрытые багажные полки с осветительным и кислородным оборудованием, динамиками, кнопками вызова проводника. В передней части кабины предусмотрено место для бортпроводника, здесь же находится и небольшая кухня. На самолете имеется также стационарный туалет с необходимым набором сантехнического оборудования. Для обеспечения аварийной эвакуации пассажиров самолет имеет четыре аварийных выхода. Вход и выход пассажиров в нормальном режиме осуществляется через грузовую рампу, дополненную откидным трапом. В хвостовом отсеке фюзеляжа размещены вместительные багажные полки для ручной клади. Багажный отсек отделен от пассажирской кабины жесткой легкосъемной перегородкой. Конвертируемость самолета достигается благодаря установленному на нем комбинированному комплексу транспортного и пассажирского оборудования, позволяющему в короткое время переходить от одного варианта к другому. При перевозке груза кресла складываются и пристегиваются к бортам самолета; багажные полки складываются и закрепляются на бортах фюзеляжа в потолочной части пассажирской кабины; перегородки и багажные полки демонтируются с рампы и закладываются в специально отведенные для них места на самолете. На линиях с постоянным грузопотоком самолет может быть оснащен рольганговым оборудованием для загрузки и швартовки поддонов и контейнеров. Перевозка грузов возможна в контейнерах LD-3, LD-6 или спакетированными на поддонах 2L3P и LD-3 pallet. На самолетах Ан-74ТК-100 и Ан-74ТК-200 установлены ТРДД Д-36 серии 3А, обеспечивающие сохранение постоянного значения взлетной тяги до температуры наружного воздуха +33°С. Наличие вспомогательной силовой установки, бортовых средств погрузки-выгрузки грузов, шасси с пневматиками низкого давления обеспечивают автономную эксплуатацию самолета как на взлетно-посадочных площадках с искусственным покрытием, так и грунтовых аэродромах. По сообщению агенства Прайм-ТАСС, ХГАПП поставило МО Ирана первые 5 самолетов типа Ан-74 на общую сумму 62 млн. USD. Контрактом, подписанным в 1995 г., предусмотрено поставить в эту страну 12 машин Ан-74Т-200 и Ан-74ТК-200.
Ан-74ТК-300. В рамках программы обновления своих многоцелевых транспортных самолетов ОКБ им. Антонова разрабатывает высокоэкономичный вариант транспортного самолета Ан-74. На заводе ОКБ в Киеве собирается первый опытный образец самолета Ан-74ТК-300 гражданского назначения. Он отличается меньшим расходом топлива и должен быть прост в эксплуатации. Вместо двигателей Д-36 он оснащен двумя ТРДД Д-436Т1 тягой 7600 кг с меньшим на 29% расходом топлива. Они установлены под крылом на пилонах. Максимальная скорость должна увеличиться с 700 км/ч до 750 км/ч. Самолет Ан-74ТК-300 будет конвертируемым из грузового в пассажирский вариант. В первом варианте максимальный вес коммерческой нагрузки 12000 кг, во втором самолет имеет 52 кресла с шагом 75 см. Параллельно проектируется самолет Ан-174 — удлиненный вариант Ан-74ТК-300, который должен прийти на смену Ан-12.

Технические характеристики:

Размах крыла — 31,89 м
Длина самолета — 28,07 м
Высота самолета — 8,65 м
Площадь крыла — 98,62 кв.м
Масса, кг
— пустого самолета — 19050
— максимальная взлетная — 34500
Внутреннее топливо — 12950 кг
Тип двигателя — 2 ТРД Прогресс (Лотарев) Д-36 (Д-436)
Тяга — 2 х 6500 кгс (2 х 7510 кгс)
Максимальная скорость — 705 км/ч
Крейсерская скорость — 600 км/ч
Практическая дальность — 4800 км
Дальность действия — 800 км
Практический потолок — 11800 м
Экипаж — 3-4 чел
Полезная нагрузка: 68 солдат или 57 парашютистов, или 24 носилок с сопровождающими или 10000 кг груза.



Источники:
1. Defencetalk.com Информационный сайт
2. Уголок Неба Авиационный сайт





Похожие новости:

military-informant.com

Ан-72 — Авиационный Портал

Многоцелевой транспортный самолёт
По кодификации НАТО: Coaler — «Угольщик»

Размеры
размах крыла (м) 31,89
длина самолета (м) 28,07
высота (м) 8,65
площадь крыла (кв.м) 98,62
угол стреловидности крыла по линии 1/4 хорд (градусы) 17
диаметр фюзеляжа (м) 3,1

Число мест
Экипаж 3-5
Размеры пассажирской кабины
длина (м) 10,5
максимальная ширина (м) 2,15
максимальная высота (м) 2,2

Массы и нагрузки
взлетная (т) 34,5
пустого снаряженного (т) 19,5
платная нагрузка (т) 10
запас топлива (кг) 12950

Летные данные
крейсерская скорость (км/ч) 700
дальность полета с максимальным запасом топлива (км) 4800
дальность полета с максимальной платной нагрузкой (с резервами топлива) (км) 800
с платной нагрузкой (т) 7,5 дальность с платной нагрузкой (резервы те же) 2000 км
эксплуатационный потолок (м) 11800
потребная длина ВПП (условия МСА, на уровне моря) (м) 1400

Предназначен для высадки десанта, перевозки войск, вооружения, боеприпасов и других материальных средств. Модификация Ан-72П используется для патрулирования территориальных вод и прибрежных экономических зон.

Модификации:
Ан-72А, Ап-72ЛТ — транспортные самолёты
Ан-72О — административный самолёт
Ан-72П — патрульный самолёт
Ан-74 — транспортный самолёт для применения в условиях крайнего Севера, имеет увеличенный состав экипажа
Ан-74А — вариант самолёта Ан-72А с новым БРЭО и более мощной бортовой РЛС
Ан-74ТК, Ан-74ТК-100 — грузопассажирские самолёты
Ан-74П-100 — самолёт-салон, предназначен для грузовых перевозок
Ан-71 — самолёт дальнего радиолокационного обнаружения (программа прекращена)

Разработчик: ОКБ им. О. К. Антонова

Серийный выпуск налажен с 1985 года на ХГАПП (г. Харьков, Украина), ОАО «ОЗГА» (г. Омск, Россия)

Двигатели: Два ТРДД Д-36 (2Х63,74 кН/2Х6500 кгс) или Д-436 (2Х73,5 кН/7500 кгс) с системой реверса тяги, созданные ОКБ «Прогресс» (г. Запорожье, Украина).

Выпущено около 200 самолётов Ан-72 и его модификаций

Состоит на вооружении пограничных войск России

Особенности конструкции:
Впервые поднявшийся в воздух 22 декабря 1977г. самолет Ан-72 проектировался как замена грузового Ан-26. Имеющий сходство с Боингом YC-14, Ан-72 представляет собой грузовой самолет с укороченным взлетом и посадкой. Два больших турбовентиляторных двигателя Д-36 установлены над высокорасположенным крылом близко к фюзеляжу. Крепление двигателей представляло возможность их замены более мощными двигателями Лотарева Д-436. Струя выхлопных газов двигателя обдувает верхнюю поверхность крыла, а при отклонении многощелевых закрылков отклоняется вниз, «прилипая» к поверхности закрылка и увеличивая подъемную силу. Ан-72 предназначен для эксплуатации с неподготовленных аэродромов, чему способствует многоколесное шасси с пневматиками низкого давления. Ан-72 и его модификации эксплуатируются как в гражданском, так и в военном вариантах.

История создания:
Идея самолета, не требующего специальных аэродромов, так же стара, как и сама история авиации. Конструкторы неоднократно пытались реализовать ее, с большим или меньшим успехом стараясь создать самолет, сочетающий достаточно высокие летные качества с небольшой посадочной скоростью. Одним из наиболее известных и удачных самолетов такого типа был германский Арадо Ar-242, предназначенный для перевозки грузов на неподготовленные площадки. В его конструкции хорошо сочетались оснащенное эффективными закрылками крыло, мощные моторы и специальное шасси, устройство которого обеспечивало самолету высокую проходимость. Эти три «кита» — повышение несущих свойств крыла, высокая тяговооруженность, и «вездеходное» шасси — и поныне лежат в основе любого проекта самолета подобного класса.

Предварительные исследования по самолету короткого взлета и посадки (КВП) были начаты в ОКБ Олега Константиновича Антонова в Киеве еще в 1972 г. Фирма, специализирующаяся на создании транспортных самолетов военного и гражданского назначения, имела большой опыт работ в этом направлении. Широкую известность получили такие самолеты, как Ан-26 и Ан-32, поднимающие до 5 тонн, Ан-8 и Ан-12 среднего класса, тяжелый Ан-22 «Антей», на котором был установлен ряд рекордов грузоподъемности. Инициатором работ над самолетом, использующим нетрадиционный метод повышения подъемной силы, был сам Генеральный конструктор. Говоря о целесообразности такого решения, О.К.Антонов образно описывал сотрудникам, как «могучий поток газов, с большой скоростью вытекающий из сопла реактивного двигателя, пройдет над крылом, создавая дополнительную подъемную силу». Этот способ основан на, так называемом, эффекте Коанда, запатентованном еще в 1932 г. и носящем имя автора — румына по происхождению, занимавшегося во Франции работами в области физики и аэродинамики.

На начальном этапе разработка нового самолета велась в инициативном порядке самим ОКБ в силу необходимости израсходовать выделяемые из государственного бюджета деньги (в противном случае сэкономленные средства изымались, а финансирование на следующий год соответственно урезалось). Инициативное предложение, выдвинутое антоновским ОКБ, встретило поддержку Главного штаба ВВС, заинтересованного в создании легкого транспортного самолета, пригодного для перевозок войск и техники в прифронтовой полосе и снабжения аэродромов рассредоточения боевых самолетов. Совместно представителями ОКБ, Управления заказов ВВС и Министерства авиационной промышленности (МАП) были утверждены требования к самолету. Техническое предложение ОКБ предусматривало проектирование фронтового транспортного самолета класса Ан-26, грузоподъемностью до 5 тонн, с характеристиками КВП и возможностью воздушного десантирования. Самолет должен был иметь небольшие размеры (по условиям базирования и маскировки), высокие скороподъемность и прочность для обеспечения взлета-посадки на слабоподготовленных площадках.

После согласования и утверждения «ведомством заказчика» и МАП, тема легкого фронтового транспортного самолета была включена в план работ ОКБ. В установленном порядке совместным решением ЦК КПСС и Совета Министров СССР было начато финансирование создания «самолета 200» (под таким шифром он фигурировал в проектной документации; Ан-22 носил обозначение «самолет 100», а проектируемый «Руслан» — «самолет 400»). Ведущим конструктором по самолету назначили Я.Г.Орлова. Основные черты будущей «двухсотки» определялись достаточно однозначно: основной упор достижения КВП делался на использование эффекта Коанда. Уверенность в перспективности выбранной схемы была столь сильна, что альтернативные компоновочные варианты практически не рассматривались.

Теоретические расчеты неплохо подтверждались экспериментальными продувками моделей самолета в аэродинамических трубах. Прирост подъемной силы был довольно значительным и на некоторых режимах достигал 20%. Особенно эффективным обдув крыла становился при выпущенной механизации -«прилипание» струи обеспечивало безотрывное обтекание и значительное повышение качества на взлете и посадке. При этом в создании подъемной силы участвовали одновременно крыло, закрылок и двигатель, и для изучения их взаимодействия потребовалось провести исследования на специальных натурных стендах, моделирующий обдув крыла и механизации. Для увеличения обдуваемой поверхности двигатели были вынесены перед центропланом, а их гондолам сзади придана форма, «размазывающая» выхлопную струю по крылу.

Крыло самолета площадью 89,6 м2 имело мощную механизацию: почти всю его заднюю крышку занимали выдвижные закрылки (двухщелевые на центроплане и трехщелевые на консолях), а по передней кромке консолей установлены предкрылки. На верхней части центроплана и консолей находились по четыре секции интерцепторов. Внешние интерцепторы предназначались для работы совместно с элеронами и гашения подъемной силы при снижении с крутой глиссадой на площадки ограниченных размеров. Внутренние использовались при пробеге или в случае прерванного взлета для увеличения сопротивления самолета и нагрузки на шасси. Применение интерцепторов позволяло повысить эффективность торможения на 20%. Помимо этого, для сокращения пробега двигатели были оборудованы реверсом тяги, а в хвостовой части самолета установлен тормозной парашют.

Существенным для судьбы проекта было прежде всего наличие подходящего двигателя — турбовентиляторного Д-36 с тягой на взлетном режиме 6500 кг. Хотя О.К.Антонов и был убежденным приверженцем экономичных турбовинтовых двигателей, именно ТРДД с высокой степенью двухконтурности позволяли реализовать эффект Коанда на практике. Д-36, созданный в ОКБ «Прогресс» В.А.Лотарева, обеспечивал достаточный расход воздуха, и, что особенно ценно, сравнительно «холодную» выхлопную струю газов, направляемых на обдув крыла (напомним, что дюралевые сплавы — основной конструкционный материал в авиации — теряют прочность уже при 150°С). Д-36 поначалу предназначался для самолета Ан-60 (так и не построенного), был хорошо отработан и уже использовался на пассажирском самолете Як-42. По экономичности он приближался к лучшим западным образцам (18,4 мг/Нхсек на крейсерском режиме), а модульная конструкция и высокий ресурс упрощали его эксплуатацию. Серийное производство Д-36 было налажено на Запорожском моторостроительном заводе.

Принятая схема самолета имела и свои недостатки: при продувках выяснилось, что обдув крыла вызывает образование за ним вихрей, особенно, в месте стыка с фюзеляжем, интенсивность и распределение которых зависят от угла атаки, скорости полета и режима работы двигателей. Соответственно, поведение самолета и его управляемость могли изменяться в полете. С учетом этого хвостовому оперению была придана Т-образная форма, а по бокам хвостовой части установлены большие гребни, снижающие вредную интерференцию (решение, унаследованное от Ан-26/32). Стабилизатор, установленный на верху киля, находился вне зоны скоса потока за крылом, а для обеспечения большего диапазона рабочих углов атаки был выполнен переставным. Опасность срывных режимов устранили подбором профиля стабилизатора с плоской верхней поверхностью и установкой дефлектора по передней кромке.

Для обеспечения путевой устойчивости на самолете установили мощный киль. Руль направления имел оригинальную двухшарнирную конструкцию, повышавшую его эффективность при небольших скоростях, и был разделен на две секции по высоте. Нижняя задняя часть руля управлялась непосредственно педалями летчика, а остальные — бустерами системы управления. Для уменьшения усилий в системе управления в широком диапазоне режимов полета и центровок самолета рули имели весовую и аэродинамическую балансировку, нижняя секция второго звена руля направления оснащена триммером, а руль высоты — триммерами и сервокомпенсаторами. Такое решение давало возможность летчикам парировать нарушение балансировки самолета при выпуске механизации крыла (при этом картина обтекания самолета резко меняется и на малых скоростях он буквально «висит» на двигателях) и пилотировать самолет вручную даже при отказе бустеров.

Грузовая кабина самолета размером 9000x2200x2100 мм обеспечивала размещение типовой номенклатуры перевозимых грузов, в том числе до 32 солдат с вооружением, автомобилей типа ГАЗ-66 и УАЗ-469, авиационных двигателей, стандартных контейнеров и грузовых поддонов. Устройство рампы имело патентованную антоновскую конструкцию: при загрузке и выгрузке она опускалась до земли, а для сброса грузов в полете откатывалась по направляющей под фюзеляж. Особое внимание при проектировании «самолета 200» уделялось конструкции шасси. На фирме уже имели солидный опыт работы в этом направлении — все ее машины могли эксплуатироваться с грунтовых аэродромов. По таким показателям, как эквивалентная одноколесная нагрузка (доля массы самолета, приходящейся на каждое из колес шасси) и проходимости по грунту Ан-22 превосходил даже более современный Ил-76. Однако теперь задача ставилась несколько иначе — самолет должен был иметь возможность взлета и посадки на площадках с размокшим и неровным покрытием.

Рассматривалось около 30 вариантов устройства шасси, в том числе и такие экзотические, как шасси на воздушной подушке. Для оценки его возможностей был построен своеобразный летающий стенд на базе самолета Ан-14. Результаты испытаний показали, что «вездеходность» такого шасси оборачивалось усложнением конструкции, ухудшением аэродинамики и эксплуатационной пригодности самолета. Юбка на воздушной подушке имела малый ресурс, была непрочна, а само устройство сочтено непрактичным.

В конечном счете, выбор сделали в пользу обычного убирающегося шасси с управляемой передней стойкой и четырьмя мощными основными стойками с независимой рычажной подвеской колес. Прочность и энергопоглощение амортизаторов рассчитывались на преодоление «стандартной кочки» (термин, характеризующий возможности взлета и посадки самолета по условиям аэродрома) высотой до 35 см. Для повышения безопасности основные стойки не имели замков убранного положения, которые могли бы забиться грязью на взлете и не открыться. Убранные стойки лежали на створках ниш шасси и при их открытии свободно опускались. При отказе гидросистемы шасси выпускалось механически, а при отказе одной из основных стоек самолет мог приземлиться на трех оставшихся.

В связи с возможным взлетом и посадкой с большими перегрузками и ударными нагрузками запас прочности основных узлов машины был увеличен, в конструкцию добавлены дополнительные силовые узлы, а сама она перетяжелена по сравнению с обычными самолетами («фамильная черта» самолетов КВП). Одной из мер сохранения весового совершенства стало широкое использование перспективных конструкционных материалов: высокопрочных алюминиевых сплавов и титанового крепежа, сотовых панелей и клеевых соединений, а также композитов — стекло- и углепластиков, масса которых достигла 875кг и позволила сэкономить 350кг по сравнению с металлической конструкцией.

avia.biz.ua

Ан-72 — Википедия

Ан-72 (по кодификации НАТО: Coaler — «Угольщик», народные прозвища: «Чебурашка», «Галя», «Галина») — военно-транспортный самолёт. Разработан в ОКБ им. О. К. Антонова для замены самолёта Ан-26. Состоит на вооружении ВВС России и ряда других стран.

В ноябре 1983 года лётчиками-испытателями М. Попович и С. Максимовым на Ан-72 были установлены мировые рекорды максимальной высоты полёта — 13 410 метров, и высоты горизонтального полёта — 12 980 метров, для самолётов этого класса.
В 1985 году лётчик-испытатель С. Горбик на Ан-72 развил скорость 681,8 км/ч на замкнутом 2000-км маршруте.

Высокоплан. Имеет стреловидное крыло. Необычное расположение двигателей сверху крыла в выдвинутой вперед мотогондоле, увеличивает подъемную силу за счет эффекта Коанда. При отклонённых предкрылках и закрылках реактивная струя, вырывающаяся из сопла двигателей, «прилипает» к крылу, обтекая без отрыва верхнюю поверхность крыла и закрылка, разгоняет воздушный поток над ним. По законам аэродинамики увеличение скорости потока приводит к уменьшению давления воздуха. А чем больше разность давлений под и над крылом, тем больше подъемная сила, и следовательно улучшаются взлётно-посадочные характеристики самолёта.[2]

Модификации семейства самолётов Ан-72[3]
Тип Описание Единиц построено
Ан-71 Самолёт дальнего радиолокационного обнаружения. 3
Ан-72
(по заводским документам — 72.04)
Транспортный самолёт. ~35
Ан-72
(по заводским документам — 72.10)
Пассажирский самолёт в варианте «салон». ~60
Ан-72А «Арктический» Переделанный опытный Ан-72, в дальнейшем получивший развитие как Ан-74[4]. 1
Ан-72В Транспортный самолёт. 1
Ан-72П Патрульный самолёт. 18
Ан-72ПС Поисково-спасательный самолёт. 1
Ан-72Р («изделие 88») Самолёт радиоэлектронной разведки. Переоборудовались серийные машины 4
Ан-72-100 Транспортный самолёт, сертифицированным по международным нормам.
Ан-72-100Д Пассажирский самолёт в варианте «салон», сертифицированный по международным нормам. Переоборудовались серийные машины. 3
Ан-74 Многоцелевой самолёт. Создавался для применения в условиях крайнего Севера, имеются модификации как гражданские, так и военные (патрульные и военно-транспортные). 81

Характеристики[править]

Технические характеристики


Лётные характеристики

Вооружение

</ul>

Лётные происшествия[править]

Потери[править]

Инциденты[править]

  • 5 июля 1994 года Ан-72В (72966) выполнял перелёт из Новосибирска в Киев. На борту находилась делегация АНТК, пилотировал самолёт заслуженный лётчик-испытатель СССР Герой Советского Союза В. В. Мигунов. В полёте произошёл тепловой разгон аккумуляторной батареи с последующим обесточиванием бортового оборудования. В том числе перестали проходить команды к исполнительным механизмам выпуска шасси и механизации крыла, топливо могло вырабатываться только из третьей группы баков. Ан-72 совершил аварийную посадку в аэропорту Кургана на скорости 340 км/ч (нормальная посадочная — 220 км/ч), при пробеге произошло разрушение правого заднего пневматика и самолёт на скорости 50 км/ч выкатился с ВПП. Никто из пассажиров и экипажа серьёзно не пострадал[3].
  • 7 июля 2000 года при полёте из Моздока в Москву произошла разгерметизация самолёта. Экипаж не отреагировал на предупреждающий сигнал и продолжил полёт. В результате из-за наступившей гипоксии экипаж и пассажиры полностью потеряли работоспособность. Самолёт с высоты 8500 метров начал неуправляемое снижение. Находящийся в кабине в качестве пассажира полковник Валерий Геннадьевич Шалагин смог привести в чувство членов экипажа, которым удалось восстановить управление полётом. Самолёт совершил посадку в аэропорту Ростова-на-Дону в штатном режиме. По результатам расследования происшествия экипаж был уволен[7][8].

— ВВС России — 37
— Пограничная служба — 18
— Авиация ВМФ — 8
— Авиация МВД — 6

Согласно данным IISS The Military Balance на 2013 год ВВС Молдавии имели в своем распоряжении 2 самолета An-72

Не менее 2 бортов в Национальной гвардии Украины (02 и 03 синие)[9]

  1. 1,01,11,21,31,41,51,6 Реестр самолётов типа Антонов Ан-72/74
  2. ↑ Lenta.ru: Наука и техника: Оружие: От Коппа-Этчеллса до Прандтля-Глоерта
  3. 3,03,13,2 «Авиация и время» № 3/2008 // Ростислав Мараев «Реактивный вездеход»
  4. ↑ Антонов Ан-74 CCCP-72003
  5. ↑ Как я падал в самолете: воспоминания уцелевшего в авиакатастрофе
  6. В. С. Новиков. Крылья границы. — М.: Граница, 2008. — С. 279. — 1500 экз. — ISBN 978-5-98759-035-5.
  7. ↑ Награды за безопасность полетов, 2003 год // Некоммерческое партнерство «Безопасность полетов»
  8. ↑ Смертельное пике Ан-72 // «Совершенно секретно»
  9. ↑ Spotters.Aero — Результат поиска

www.wiki-wiki.ru

Ан-72 Многоцелевой транспортный самолет

Идея самолета, не требующего специальных аэродромов, так же стара, как и сама история авиации. Конструкторы неоднократно пытались реализовать ее, с большим или меньшим успехом стараясь создать самолет, сочетающий достаточно высокие летные качества с небольшой посадочной скоростью. Одним из наиболее известных и удачных самолетов такого типа был германский Арадо Ar-242, предназначенный для перевозки грузов на неподготовленные площадки. В его конструкции хорошо сочетались оснащенное эффективными закрылками крыло, мощные моторы и специальное шасси, устройство которого обеспечивало самолету высокую проходимость. Эти три «кита» — повышение несущих свойств крыла, высокая тяговооруженность, и «вездеходное» шасси — и поныне лежат в основе любого проекта самолета подобного класса.

Предварительные исследования по самолету короткого взлета и посадки (КВП) были начаты в ОКБ Олега Константиновича Антонова в Киеве еще в 1972 г. Фирма, специализирующаяся на создании транспортных самолетов военного и гражданского назначения, имела большой опыт работ в этом направлении. Широкую известность получили такие самолеты, как Ан-26 и Ан-32, поднимающие до 5 тонн, Ан-8 и Ан-12 среднего класса, тяжелый Ан-22 «Антей», на котором был установлен ряд рекордов грузоподъемности. Инициатором работ над самолетом, использующим нетрадиционный метод повышения подъемной силы, был сам Генеральный конструктор. Говоря о целесообразности такого решения, О.К.Антонов образно описывал сотрудникам, как «могучий поток газов, с большой скоростью вытекающий из сопла реактивного двигателя, пройдет над крылом, создавая дополнительную подъемную силу». Этот способ основан на, так называемом, эффекте Коанда, запатентованном еще в 1932 г. и носящем имя автора — румына по происхождению, занимавшегося во Франции работами в области физики и аэродинамики.

На начальном этапе разработка нового самолета велась в инициативном порядке самим ОКБ в силу необходимости израсходовать выделяемые из государственного бюджета деньги (в противном случае сэкономленные средства изымались, а финансирование на следующий год соответственно урезалось). Инициативное предложение, выдвинутое антоновским ОКБ, встретило поддержку Главного штаба ВВС, заинтересованного в создании легкого транспортного самолета, пригодного для перевозок войск и техники в прифронтовой полосе и снабжения аэродромов рассредоточения боевых самолетов. Совместно представителями ОКБ, Управления заказов ВВС и Министерства авиационной промышленности (МАП) были утверждены требования к самолету. Техническое предложение ОКБ предусматривало проектирование фронтового транспортного самолета класса Ан-26, грузоподъемностью до 5 тонн, с характеристиками КВП и возможностью воздушного десантирования. Самолет должен был иметь небольшие размеры (по условиям базирования и маскировки), высокие скороподъемность и прочность для обеспечения взлета-посадки на слабоподготовленных площадках.

После согласования и утверждения «ведомством заказчика» и МАП, тема легкого фронтового транспортного самолета была включена в план работ ОКБ. В установленном порядке совместным решением ЦК КПСС и Совета Министров СССР было начато финансирование создания «самолета 200» (под таким шифром он фигурировал в проектной документации; Ан-22 носил обозначение «самолет 100», а проектируемый «Руслан» — «самолет 400»). Ведущим конструктором по самолету назначили Я.Г.Орлова. Основные черты будущей «двухсотки» определялись достаточно однозначно: основной упор достижения КВП делался на использование эффекта Коанда. Уверенность в перспективности выбранной схемы была столь сильна, что альтернативные компоновочные варианты практически не рассматривались.

Теоретические расчеты неплохо подтверждались экспериментальными продувками моделей самолета в аэродинамических трубах. Прирост подъемной силы был довольно значительным и на некоторых режимах достигал 20%. Особенно эффективным обдув крыла становился при выпущенной механизации -«прилипание» струи обеспечивало безотрывное обтекание и значительное повышение качества на взлете и посадке. При этом в создании подъемной силы участвовали одновременно крыло, закрылок и двигатель, и для изучения их взаимодействия потребовалось провести исследования на специальных натурных стендах, моделирующий обдув крыла и механизации. Для увеличения обдуваемой поверхности двигатели были вынесены перед центропланом, а их гондолам сзади придана форма, «размазывающая» выхлопную струю по крылу.

Крыло самолета площадью 89,6 м2 имело мощную механизацию: почти всю его заднюю крышку занимали выдвижные закрылки (двухщелевые на центроплане и трехщелевые на консолях), а по передней кромке консолей установлены предкрылки. На верхней части центроплана и консолей находились по четыре секции интерцепторов. Внешние интерцепторы предназначались для работы совместно с элеронами и гашения подъемной силы при снижении с крутой глиссадой на площадки ограниченных размеров. Внутренние использовались при пробеге или в случае прерванного взлета для увеличения сопротивления самолета и нагрузки на шасси. Применение интерцепторов позволяло повысить эффективность торможения на 20%. Помимо этого, для сокращения пробега двигатели были оборудованы реверсом тяги, а в хвостовой части самолета установлен тормозной парашют.

Существенным для судьбы проекта было прежде всего наличие подходящего двигателя — турбовентиляторного Д-36 с тягой на взлетном режиме 6500 кг. Хотя О.К.Антонов и был убежденным приверженцем экономичных турбовинтовых двигателей, именно ТРДД с высокой степенью двухконтурности позволяли реализовать эффект Коанда на практике. Д-36, созданный в ОКБ «Прогресс» В.А.Лотарева, обеспечивал достаточный расход воздуха, и, что особенно ценно, сравнительно «холодную» выхлопную струю газов, направляемых на обдув крыла (напомним, что дюралевые сплавы — основной конструкционный материал в авиации — теряют прочность уже при 150ºС). Д-36 поначалу предназначался для самолета Ан-60 (так и не построенного), был хорошо отработан и уже использовался на пассажирском самолете Як-42. По экономичности он приближался к лучшим западным образцам (18,4 мг/Нхсек на крейсерском режиме), а модульная конструкция и высокий ресурс упрощали его эксплуатацию. Серийное производство Д-36 было налажено на Запорожском моторостроительном заводе.

Принятая схема самолета имела и свои недостатки: при продувках выяснилось, что обдув крыла вызывает образование за ним вихрей, особенно, в месте стыка с фюзеляжем, интенсивность и распределение которых зависят от угла атаки, скорости полета и режима работы двигателей. Соответственно, поведение самолета и его управляемость могли изменяться в полете. С учетом этого хвостовому оперению была придана Т-образная форма, а по бокам хвостовой части установлены большие гребни, снижающие вредную интерференцию (решение, унаследованное от Ан-26/32). Стабилизатор, установленный на верху киля, находился вне зоны скоса потока за крылом, а для обеспечения большего диапазона рабочих углов атаки был выполнен переставным. Опасность срывных режимов устранили подбором профиля стабилизатора с плоской верхней поверхностью и установкой дефлектора по передней кромке.

Для обеспечения путевой устойчивости на самолете установили мощный киль. Руль направления имел оригинальную двухшарнирную конструкцию, повышавшую его эффективность при небольших скоростях, и был разделен на две секции по высоте. Нижняя задняя часть руля управлялась непосредственно педалями летчика, а остальные — бустерами системы управления. Для уменьшения усилий в системе управления в широком диапазоне режимов полета и центровок самолета рули имели весовую и аэродинамическую балансировку, нижняя секция второго звена руля направления оснащена триммером, а руль высоты — триммерами и сервокомпенсаторами. Такое решение давало возможность летчикам парировать нарушение балансировки самолета при выпуске механизации крыла (при этом картина обтекания самолета резко меняется и на малых скоростях он буквально «висит» на двигателях) и пилотировать самолет вручную даже при отказе бустеров.

Грузовая кабина самолета размером 9000x2200x2100 мм обеспечивала размещение типовой номенклатуры перевозимых грузов, в том числе до 32 солдат с вооружением, автомобилей типа ГАЗ-66 и УАЗ-469, авиационных двигателей, стандартных контейнеров и грузовых поддонов. Устройство рампы имело патентованную антоновскую конструкцию: при загрузке и выгрузке она опускалась до земли, а для сброса грузов в полете откатывалась по направляющей под фюзеляж. Особое внимание при проектировании «самолета 200» уделялось конструкции шасси. На фирме уже имели солидный опыт работы в этом направлении — все ее машины могли эксплуатироваться с грунтовых аэродромов. По таким показателям, как эквивалентная одноколесная нагрузка (доля массы самолета, приходящейся на каждое из колес шасси) и проходимости по грунту Ан-22 превосходил даже более современный Ил-76. Однако теперь задача ставилась несколько иначе — самолет должен был иметь возможность взлета и посадки на площадках с размокшим и неровным покрытием.

Рассматривалось около 30 вариантов устройства шасси, в том числе и такие экзотические, как шасси на воздушной подушке. Для оценки его возможностей был построен своеобразный летающий стенд на базе самолета Ан-14. Результаты испытаний показали, что «вездеходность» такого шасси оборачивалось усложнением конструкции, ухудшением аэродинамики и эксплуатационной пригодности самолета. Юбка на воздушной подушке имела малый ресурс, была непрочна, а само устройство сочтено непрактичным.

В конечном счете, выбор сделали в пользу обычного убирающегося шасси с управляемой передней стойкой и четырьмя мощными основными стойками с независимой рычажной подвеской колес. Прочность и энергопоглощение амортизаторов рассчитывались на преодоление «стандартной кочки» (термин, характеризующий возможности взлета и посадки самолета по условиям аэродрома) высотой до 35 см. Для повышения безопасности основные стойки не имели замков убранного положения, которые могли бы забиться грязью на взлете и не открыться. Убранные стойки лежали на створках ниш шасси и при их открытии свободно опускались. При отказе гидросистемы шасси выпускалось механически, а при отказе одной из основных стоек самолет мог приземлиться на трех оставшихся.

В связи с возможным взлетом и посадкой с большими перегрузками и ударными нагрузками запас прочности основных узлов машины был увеличен, в конструкцию добавлены дополнительные силовые узлы, а сама она перетяжелена по сравнению с обычными самолетами («фамильная черта» самолетов КВП). Одной из мер сохранения весового совершенства стало широкое использование перспективных конструкционных материалов: высокопрочных алюминиевых сплавов и титанового крепежа, сотовых панелей и клеевых соединений, а также композитов — стекло- и углепластиков, масса которых достигла 875кг и позволила сэкономить 350кг по сравнению с металлической конструкцией.

Проектирование «самолета 200» шло очень быстро. По мере передачи документации, на Киевском механическом заводе (КМЗ) — производственной базе антоновского ОКБ — шло изготовление опытных образцов, получивших фирменное обозначение Ан-72 или «изделие 72». Опытная серия насчитывала семь самолетов. По установленной практике, первая и вторая машины предназначались для статических испытаний, необходимых для заключения о прочности и ресурсе, а остальные — для летно-доводочных испытаний, ведущим инженером по которым был назначен А.Романюк. К лету 1977 г. сборка первого самолета была окончена, и после необходимых проверок он был подготовлен к перелету на летно-испытательную базу ОКБ в Гостомеле под Киевом. 31 августа 1977 г. состоялся первый полет Ан-72 (СССР -19774, серийный номер 03). Это случилось день в день через 30 лет после того, как в воздух поднялся первенец ОКБ — знаменитый Ан-2. Пилотировал самолет заслуженный летчик-испытатель, шеф-пилот ОКБ В.И.Терский, бортинженером был А.Л.Круц. Оценка новой машины экипажем была однозначной: «Летать на таком самолете — одно удовольствие». Особенно высоко испытатели отозвались о простоте пилотирования и легкости управления Ан-72. Особо отмечены были в отчете продуманная эргономика кабины, современное оборудование, невысокий уровень шума в полете. Но главными, естественно, были отличные характеристики Ан-72. Самолет полностью отвечал требованиям КВП: при нормальной взлетной массе и нагрузке до 3500 кг он отрывался от земли на скорости 185 км/ч, а для разбега хватало 420-450 м. О его скороподъемности испытатели говорили, что он буквально «прыгает в небо». Заходя на посадку, машина снижалась по крутой траектории, сохраняя устойчивость и управляемость на скоростях до 165 км/ч. В демонстрационных полетах Ан-72 садился на грунтовые площадки размером не более 1000 м, затрачивая на пробег не более 350 м, и выполнял взлет при одном работающем двигателе. В перегрузочном варианте он мог поднять до 7500кг груза.

К зиме 1977 г. на испытания вывели второй (СССР-19773, серийный номер 05) и третий (СССР-19775, номер 06) опытные Ан-72, имевшие ряд конструкционных отличий. По результатам испытаний первой машины был снят тормозной парашют, оказавшийся неэффективным при малых посадочных скоростях, и переделана хвостовая часть. Отказались и от подфюзеляжных гребней — устойчивость самолета была вполне достаточной. Для улучшения путевой управляемости увеличили площадь нижней задней секции руля направления. По требованию военных было изменено устройство грузолюка, первоначально состоявшего из откатной рампы, двух боковых и гермостворки. Открытие боковых створок в полете изменяло обтекание хвостовой части самолета, затрудняя пилотирование, а на земле они играли роль «бутылочного горлышка», мешая подъезжать машинам при загрузке. Их заменили единой сдвижной створкой, откатывающейся назад по специальному направляющему рельсу. Изготовленная из углепластика, она стала самым крупным композитным агрегатом на самолете.

В ходе испытаний обнаружились и некоторые проблемы с практическим использованием «изюминки» проекта — эффекта Коанда. Реальные условия, возникающие в полете, отличались от модельных и стендовых. Прилипание струи к крылу было неравномерным, зависело от режимов полета и внешних условий (особенно попутного ветра). В поисках решения, обеспечивающего стабильность эффекта, несколько раз изменялась форма задней части мотогондол и створок реверса. При отказе одного из двигателей от летчиков требовалось особое внимание — самолет тут же стремился перевернуться на спину из-за возникающей разницы подъемных сил на правом и левом крыле. Для компенсации крена ввели выпуск интерцепторов на противоположном крыле. Тем не менее концепция Ан-72 была оценена положительно. Вера в перспективность нового самолета была столь велика, что решение о серийном производстве приняли, не дожидаясь конца испытаний. Американские QSRA и построенный по заказу ВВС Боинг YC-14, проходившие испытания в это время, так и не вышли из стадии опытных образцов.

В 1979 г. Ан-72 был впервые представлен на аэросалоне в Ле-Бурже, где привлек большое внимание нетрадиционностью решения и высокими характеристиками. Большая тяговооруженность самолета (до 0,42 при нормальной взлетной массе) в сочетании с небольшой нагрузкой на крыло давали ему возможность выполнять эффектные маневры, необычные для самолетов этого класса: взлет с коротким разбегом и крутым набором высоты, виражи с креном до 45º, проходы на предельно малой скорости и «точечная» посадка. На одной из опытных машин (номер 0106) специально для демонстрационных полетов усилили крыло и фюзеляж, и этот «акробатический» самолет получил возможность выполнять даже некоторые элементы высшего пилотажа — бочки и полупетли.

Серийный выпуск Ан-72 должен был начаться на Киевском авиационном производственном объединении (КИАПО) — давней «вотчине» антоновской фирмы. Близость предприятия и опыт совместной работы с ОКБ позволяли оперативно решать вопросы, возникающие при освоении нового изделия. С 1978 г. на КИАПО началась подготовка к серийному производству: готовилась конструкторская документация, делалась технологическая оснастка, стапели для сборки, шло освоение новых технологий и обучение рабочих. Однако в это время завод был загружен производством самолета Ан-32, имевшего неплохие коммерческие перспективы. Заказы на него поступили из многих стран, и параллельный выпуск еще одного самолета КИАПО явно «не тянуло» и могло сорвать ритмичность поставок Ан-32.

В то же время на авиазаводе в Харькове завершался выпуск пассажирского самолета Ту-134, и он мог быть использован для запуска в серию новой машины. Такое решение полностью соответствовало интересам антоновской фирмы, получавшей для производства своих самолетов оба расположенных на территории Украины серийных авиазавода (сам О.К.Антонов, неоднократно бывавший в Харькове, говорил по этому поводу: «Как Генеральный конструктор я бы хотел, чтобы мои самолеты строились на этом заводе»). Руководство предприятия, в свою очередь, не без оснований ссылалось на давние связи с туполевской фирмой и просило МАП «подыскать какую-нибудь туполевскую конструкцию». Тем не менее, судьба Ан-72 была предопределена: после закулисных баталий в министерстве решено было начать его серийное производство в Харькове с выпуском первого самолета в 1983г. Началась передача на харьковский авиазавод многочисленных чертежей, плазов, шаблонов, заготовленной на КИАПО оснастки и стапелей.

Многообещающим самолетом заинтересовалось и Министерство гражданской авиации (МГА), нуждавшееся в замене устаревающих транспортных Ан-26 и Ан-12. Новой машины, неприхотливой к условиям базирования и эксплуатации, требовало и освоение труднодоступных районов Севера, Сибири и Дальнего Востока. Однако требования МГА значительно отличались от тех, под которые первоначально проектировался Ан-72. «Аэрофлот» явно не устраивал «кузнечик», рассчитанный на небольшую нагрузку и короткие расстояния, и основным из его условий было увеличение дальности полета. С нормальной нагрузкой и двухчасовым запасом топлива она должна была составить не менее 3200 км. Грузоподъемность самолета гражданский заказчик требовал увеличить вдвое, доведя ее до 10 тонн.

Надо было увязать противоречивые требования ВВС и МГА. Решение задачи простейшим путем — повысить дальность, увеличив запас топлива — подняло бы нагрузку на крыло и снизило тяговооруженность, сведя к минимуму возможность КВП. Конструкторы выбрали компромиссный путь — сохранив базовую конструкцию, увеличить площадь крыла и его удлинение. Первоначально предполагалось сохранить прежний центроплан и установить новые консоли большей длины. Однако существовавшие станки не позволяли изготовить необходимые для этого цельнофрезерованные панели длиной до 12 м, и решено было нарастить крыло, пристыковав к прежним консолям дополнительные нужной площади. Это дало возможность выполнить доработки «малой кровью» непосредственно на опытных машинах. Переделанная «тройка» стала образцом для серийного исполнения Ан-72. Площадь крыла достигла 98,6 м2, а его удлинение с 7,4 возросло до 11.

Для сохранения управляемости по крену новое крыло было оснащено двухсекционными элеронами, внутренние из которых предназначались для крейсерского полета, а внешние включались в работу на малых скоростях. Вместимость самолета повысили за счет удлинения фюзеляжа на 1,4 м (это потребовало установки трех дополнительных шпангоутов), устранив тем самым и появившуюся тенденцию к скольжению на крыло, свойственную самолетам с крылом большого удлинения. Запас топлива доработанного Ан-72 довели до 16250 л. При испытаниях нового варианта Ан-72 максимальная дальность полета составила 5000 км, а с нагрузкой 1500 кг и двухчасовым резервом топлива 4200 км. Вместе с тем, наращивание крыла, введение стыковых узлов и удлинение фюзеляжа повлекли за собой увеличение массы планера самолета, а далекая от аэродинамического совершенства форма крыла с изломами по передней и задней кромкам привела к появлению паразитных вихрей и росту сопротивления. Максимальная скорость снизилась до 705 км/ч, а крейсерская составила 530-550 км/ч, (то есть стала такой же, как у турбовинтового Ан-32).

Упоминание эффекта Коанда теперь вызывало лишь усмешку — его роль в создании подъемной силы составляла лишь 5-7%, а основные несущие свойства обеспечивало само крыло увеличенной площади. По результатам испытаний введены были и другие изменения конструкции: сняты четыре секции недостаточно эффективных интерцепторов на центроплане (они находились в струе двигателей, а на посадке затенялись мотогондолами), установлено новое радиотехническое оборудование и навигационный комплекс.

Изменение конструкции еще больше осложнило положение на Харьковском авиационном заводе, где освоение самолета и так шло с большим трудом. Причиной этого были не только негибкость и общее технологическое отставание, свойственное всей советской авиапромышленности, но и особенность самого предприятия. На протяжении 30 лет завод занимался выпуском туполевских самолетов (Ту-104, Ту-124, Ту-134), обладавших значительной преемственностью, и был ориентирован на их технологические и конструктивные особенности. К переходу на новую, принципиально отличавшуюся машину со своими «фирменными секретами», завод оказался совершенно не готов. Не было опыта изготовления крупногабаритных цельнофрезерованных панелей, композитных материалов, клееных и сотовых конструкций, использования новых методов сборки. В цехах завода встречались станки, полученные в 1945 г. по репарациям из Германии! Возникали и «плановые» трудности — производство деталей из углепластика (створок шасси, грузолюка и откидных панелей крыла) было начато с задержкой на год из-за того, что Госплан СССР своевременно не заказал химическим заводам требующееся углеволокно.

Для производства доработанного варианта Ан-72 потребовалась и новая технологическая оснастка, а прежние стапели и оборудование пришлось отправить на свалку. В итоге начало серийного выпуска затянулось еще на несколько лет, и Ан-72 стал своеобразным рекордсменом по времени от первого полета опытного образца до выпуска серийных машин, начавшегося лишь в 1985г. Первый самолет, изготовленный на Харьковском авиазаводе, поднялся в воздух 22 декабря 1985 г. Первые серийные Ан-72 были переданы в штабные авиаотряды военно-транспортной авиации (ВТА), где заслужили прозвище «генеральских» — основной их работой была перевозка штабных работников в инспекционных полетах. Для этого кабина самолета оборудовалась креслами, а на борт, как правило, загружалась и командирская автомашина. В воздушно-десантных войсках Ан-72 не прижился — его грузоподъемность и вместимость не позволяли разместить боевую технику на парашютно-десантных платформах, а покидание самолета в воздухе было затруднено из-за сильного скоса потока и спутных струй за крылом. Отмечены были проблемы с откатной рампой, иногда заклинивавшей при открытии ее в полете. Кроме того, высадка воздушных десантов предполагалась массовой, а для этого лучше подходили Ил-76 и Ан-12.

Самолет был хорошо принят летчиками, оценившими его взлетно-посадочные качества, простоту и легкость в управлении, а за характерную «горбатость» очертаний получил среди острых на язык авиаторов прозвище «верблюд». В эксплуатации Ан-72 показал себя достаточно надежной и неприхотливой машиной. Серьезных неисправностей и дефектов после устранения «детских болезней» практически не наблюдалось. Вместе с тем его конструкция оказалась довольно «нежной», и ограничения по посадочной скорости и условиям аэродромов были введены еще в ходе испытаний. Более сложный по сравнению с самолетами предыдущих типов, Ан-72 нуждался и в более тщательном обслуживании. Особенно неудобным для работы оказалось высокое расположение двигателей, требующее использования громоздких стремянок.

Машина прошла напряженные эксплуатационные испытания в разных климатических условиях, в том числе арктических районах, высокогорье и на южных аэродромах. По их результатам возможности и область применения Ан-72 были расширены. В перегрузочном варианте его масса была доведена до 43 тонн (хотя летчики-испытатели и отмечали при этом ухудшение управляемости, из-за чего полеты с такой массой рекомендовалось выполнять лишь опытным пилотам). В ноябре 1983г. летчиками-испытателями М.Поповым и С.Максимовым на Ан-72 были установлены мировые рекорды максимальной высоты полета 13410 м и высоты горизонтального полета 12980 м для самолетов этого класса. В 1985 г. летчик-испытатель С.Горбин на Ан-72 развил скорость 681,8 км/ч на замкнутом 2000-км маршруте.

Для применения в условиях Крайнего Севера и Сибири ОКБ предложило в 1984 г. вариант самолета Ан-72А («Арктический»). Необходимость в такой машине была очень острой — во многих северных районах самолет был единственным средством транспорта и связи, а Полярная авиация вот-вот могла остаться без подходящей техники. Ее основной «рабочей лошадью» был самолет Ил-14, давно снятый с производства и изрядно морально и физически устаревший. Многие Ил-14 прошли уже по несколько капремонтов, ресурс их неоднократно продлевался, и им нужна была замена.

Ан-72А неплохо подходил для этой цели — современный самолет, пригодный для грузопассажирских перевозок и применения на минимально оборудованных северных аэродромах. Дальность и продолжительность полета позволяла Ан-72А выполнять и специфические задачи — вести ледовую разведку, проводку морских судов, снабжать полярные базы и дрейфующие ледовые станции. Для этого шестой опытный самолет был переделан: оборудован рабочими местами штурмана и гидролога, обзорными блистерами и специальным опрокидывателем для сброса грузов с воздуха. Внешне арктический вариант отличался ярко-красными элементами оформления для лучшей заметности, а на его крыле и стабилизаторе были нанесены черно-белые полосы для визуального контроля обледенения. Планировалось также оснастить самолет лыжным шасси с электроподогревом и тормозными устройствами.

В ходе подготовки к серийному производству (и в немалой мере для отличия от военно-транспортного «близнеца») самолет получил название Ан-74, хотя в производственной документации оба они по-прежнему значились как «изделие 72», различаясь лишь комплектацией оборудования и внутренней компоновкой. Впоследствии название Ан-74 распространилось на все семейство гражданских самолетов, а Ан-72 остался за военными. Началу производства предшествовали многочисленные эксплуатационные и доводочные испытания предсерийного образца (заводской номер 0404), в ходе которых самолет опробовался в самых суровых условиях.

В марте 1986 г. Ан-72 привлекался для спасения экипажа дрейфующей полярной станции СП-27. Льдина, на которой находилась станция, разломилась, и самолету с 27-ю полярниками на борту пришлось взлетать с полосы длиной всего 300 м. В конце 1987 г. Ан-74 облетел почти все арктическое побережье СССР, побывал на Чукотке, Земле Франца-Иосифа и в Якутии, преодолев в условиях полярной ночи более 20000 км. Самолет садился на ледовые аэродромы полярных станций СП-28 и СП-30, где для посадки ему хватало 350 м. В следующем году Ан-72 побывал в Антарктиде, где помимо основных работ по связи и снабжению советских станций ему пришлось выполнить незапланированный полет в Аргентину, чтобы доставить в больницу заболевшего полярника.

В процессе доводки самолета на нем заменили вспомогательную силовую установку ТА-8 на ТА-12 большей мощности и установили новый навигационный комплекс с более совершенной РЛС, под антенну которой пришлось увеличить носовой обтекатель (в серии были изменены и обводы носовой части). Первый серийный Ан-72 (заводской номер 0706) поднялся в воздух в декабре 1989 г. Первые выпущенные Ан-72 были направлены в Якутский отряд гражданской авиации. В интервью по этому поводу директор авиазавода А.Мялица сказал: «Серийный выпуск Ан-72 мы освоили в кратчайшие сроки».

На основе базовой конструкции Ан-72, обладавшей значительными резервами, планировалось создание целого семейства самолетов различного назначения: поисково-спасательного Ан-72ПС для работ на море, базового противолодочного с выпускаемым на тросе магнитометром, пожарного и даже гидросамолета с фюзеляжем-лодкой с боковой загрузочной дверью и подкрыльевыми поплавками. Для базирования на палубах авианосцев предназначались корабельные варианты: транспортный и радиолокационного дозора, отличавшиеся складным крылом. Особое внимание уделялось вариантам Ан-72, создаваемым по заказу военных, озабоченных «латанием дыр», обнажившихся в структуре и оснащенности советских ВВС. Опыт ближневосточных конфликтов (в частности, боев в Ливане летом 1982 г.) убедительно доказал необходимость совершенствования советской военной техники. Особенно сильным было отставание в средствах РЭБ, радиотехнической разведки, комплексах управления и наведения. В соответствии с требованиями ВВС антоновское ОКБ разработало и весной 1985 г. вывело на испытания фронтовой авиационный комплекс радиолокационного дозора, наблюдения и радиоэлектронной борьбы. В него входили самолеты Ан-71 — своего рода воздушный командный пункт, предназначенный для обнаружения воздушных и морских целей и наведения на них групп ударных самолетов, и Ан-72П (первый с этим названием), выполнявший радиотехническую разведку и постановку помех противнику. Параллельно ильюшинское ОКБ создавало «Больших Братьев» этих машин — самолет РЛДН А-50 и постановщик помех Ил-76ПП.

С распадом Советского Союза к конструкторским и технологическим трудностям добавились и политические. Поспешное обретение независимости бывшими советскими республиками и последовавший за этим разрыв хозяйственных и экономических связей поставил под угрозу саму возможность дальнейшего производства самолета. Хотя планер и двигатели самолета собираются на Украине, получение комплектующих деталей и агрегатов стало проблемой, для разрешения которой зачастую приходится прибегать к бартеру (так, получаемые из России стойки шасси и колеса приходится оплачивать «натуральным продуктом» — готовыми самолетами и запасными частями к ним).

Для Украины Ан-72 — единственный строящийся на ее заводах самолет — приобрел особое значение. Потребность в самолетах различного назначения в сочетании с финансовыми трудностями привели к появлению «дешевых» модификаций Ан-72, сохраняющих базовую конструкцию и отличающихся только компоновкой и оборудованием грузовой кабины. В их числе несколько полугрузовых вариантов, пассажирский самолет на 52 места и даже президентский самолет в салонном исполнении. Попытки предложить Ан-72 на внешнем рынке особого успеха не имели. При цене 12,5 млн.$ его западные конкуренты (в частности ВАе.146) по своим возможностям, оборудованию, экономичности и, в немалой степени, сервисному обслуживанию оказались более привлекательными для потенциальных покупателей. По известным причинам отпали такие заказчики, как Никарагуа и Афганистан, и к лету 1993 г. единственным на Западе Ан-72 был самолет, арендованный Колумбией.

Положение спасли многочисленные заказы, поступившие от «суверенных» авиакомпаний, сменивших «Аэрофлот» на территории бывшего СССР и, как правило, не располагающих достаточными средствами для закупки современной западной авиатехники. Недорогой и доступный Ан-72 полностью их удовлетворяет и наилучшим образом подходит для обновления изношенного самолетного парка. Нетребовательность заказчиков, как ни парадоксально, стала препятствием для совершенствования самолета. Глубокая модернизация конструкции, созданной 20 лет назад, требует значительных затрат, невозможных в условиях общего экономического и хозяйственного кризиса. Наиболее серьезным изменением, внедренным в серийном производстве, стало оснащение самолета новыми двигателями Д-436, начатое с 1991 г. Основные же усилия сегодня направлены на поддержание ритмичности производства, для расширения которого предполагается начать выпуск самолета на российских авиазаводах в Арсеньеве и Омске. Всего к лету 1993 г. выпущено около 145 самолетов Ан-72 и Ан-74 в различных исполнениях.

planetavvs.ru

CombatAvia — все о военной авиации России.Военно-транспортный самолет Ан-72, описание, тактико-технические характеристики, полезная нагрузка, вооружение, модификации боевого самолета Ан-72


Описание самолета

Предварительные исследования по СКВП были начаты в ОКБ Олега Константиновича Антонова в Киеве еще в 1972 г. Инициатором работ над самолетом, использующим нетрадиционный метод повышения подъемной силы, был сам Генеральный конструктор. Говоря о целесообразности такого решения, О.К.Антонов образно описывал сотрудникам, как «могучий поток газов, с большой скоростью вытекающий из сопла реактивного двигателя, пройдет над крылом, создавая дополнительную подъемную силу». Этот способ основан на, так называемом, эффекте Коанда, запотентованном еще в 1932 г. и носящем имя автора — румына по происхождению, занимавшегося во Франции работами в области физики и аэродинамики.

Инициативное предложение, выдвинутое антоновским ОКБ, встретило поддержку Главного штаба ВВС, заинтересованного в создании легкого транспортного самолета, пригодного для перевозок войск и техники в прифронтовой полосе и снабжения аэродромов рассредоточения боевых самолетов. Совместно с представителями ОКБ, Управление заказов ВВС и МАП были утверждены требования к самолету. Техническое предложение ОКБ предусматривало проектирование фронтового транспортного самолета класса Ан-26, грузоподъемностью до 5 тонн, с характеристиками СКВП и возможностью воздушного десантирования. Самолет должен был иметь небольшие размеры (по условиям базирования и маскировки), высокие скороподъемность и прочность для обеспечения взлета-посадки на слабоподготовленных площадках.

После согласования и утверждения «ведомством заказчика» и МАП, тема легкого фронтового транспортного самолета была включена в план работ ОКБ. В установленном порядке совместным решением ЦК КПСС и Совета Министров СССР было начато финансирование создания «самолета 200″ (под таким шифром он фигурировал в проектной документации; Ан-22 носил обозначение «самолет 100″, а проектируемый «Руслан» — «самолет 400″). Ведущим конструктором по самолету назначили Я.Г.Орлова.

Теоретические расчеты неплохо подтверждались экспериментальными продувками моделей самолета в аэродинамических трубах. Прирост подъемной силы был достаточно значительным и на некоторых режимах достигал 20%. Особенно эффективным обдув крыла становился при выпущенной механизации — «прилипание» струи обеспечивало безотрывное обтекание и значительное повышение качества на взлете и посадке. При этом в создании подъемной силы участвовали одновременно крыло, закрылок и двигатель, и для изучения их взаимодействия потребовалось провести исследования на специальных натурных стендах, модулирующий обдув крыла и механизации. Для увеличения обдуваемой поверхности двигатели были вынесены перед центропланом, а их гондолам сзади была придана форма, «размазывающая» выхлопную струю по крылу.

Крыло самолета имело мощную механизацию: почти всю его заднюю крышку занимали выдвижные закрылки (двухщелевые на центроплане и трехщелевые на консолях), а по передней кромке консолей установлены предкрылки. Hа верхней части центроплана и консолей находились по четыре секции интерцепторов. Внешние интерцепторы предназначались для работы совместно с элеронами и гашения подъемной силы при снижении с крутой глиссадой на площадки ограниченных размеров. Внутренние использовались при пробеге или в случае прерванного взлета для увеличения сопротивления самолета и нагрузки на шасси. Применение интерцепторов позволяло повысить эффективность торможения на 20%. Помимо этого, для сокращения пробега двигатели были оборудованы реверсом тяги, а в хвостовой части самолета был установлен тормозной парашют.

Существенным для судьбы проекта было прежде всего наличие подходящего двигателя. Хотя О.К.Антонов и был убежденным приверженцем экономичных турбовинтовых двигателей, именно ТРДД с высокой степенью конструкторности позволяли реализовать эффект Коанда на практике. Д-36, созданный в ОКБ «Прогресс» В.А.Лотарева, обеспечивал достаточный расход воздуха, и, что особенно ценно, сравнительно «холодную» выхлопную струю газов, направляемых на обдув крыла.

Д-36 поначалу предназначался для самолета Ан-60 (так и не построенного), был хорошо отработан и уже использовался на пассажирском самолете Як-42. По экономичности он приближался к лучшим западным образцам, а модульная конструкция и высокий ресурс упрощали его эксплуатацию. Серийное производство Д-36 было налажено на Запорожском моторостроительном заводе.

Принятая схема самолета имела и свои недостатки: при продувах выяснилось, что обдув крыла вызывает образование за ним вихрей, особенно, в месте стыков с фюзеляжем, интенсивность и распределение которых зависят от угла атаки, скорости полета и режима работы двигателей. Соответственно, поведение самолета и его управляемость могли изменяться в полете. С учетом этого хвостовому оперению была придана Т-образная форма, а по бокам основной части установлены большие гребни, снижающие вредную интерференцию (решение унаследовано от Ан-26 и Ан-32). Стабилизатор, установленный на верху киля, находился вне зоны скоса потока за крылом, а для обеспечения большого диапазона рабочих углов атаки был выполнен переставным. Опасность срывных режимов устранили подбором профиля стабилизатора с плоской верхней поверхностью и установкой дефлектора по передней кромке.

Для обеспечения путевой устойчивости на самолете установили мощный киль. Руль направления имел оригинальную двухшарнирную конструкцию, повышавшую его эффективность при небольших скоростях, и был разделен на две секции по высоте. Hижняя задняя часть руля управлялась непосредственно педалями летчика, а остальные — бустерами системы управления.

Для уменьшения усилий в системе управления в широком диапазоне режимов полета и центровок самолета рули имели весовую и аэродинамическую балансировку, нижняя секция второго звена руля направления оснащена триммером, а руль высоты — триммерами и сервокомпенсаторами. Такое решение давало возможность летчикам парировать нарушение балансировки самолета при выпуске механизации крыла (при этом картина обтекания самолета резко меняется и на малых скоростях он буквально «висит» на двигателях) и пилотировать самолет вручную даже при отказе бустеров.

Грузовая кабина самолета размером 9000х2200х2100 мм обеспечивала размещение типовой номенклатуры перевозимых грузов, в том числе до 32 (впоследствии — до 48) солдат с вооружением, автомобилей типа ГАЗ-66 и УАЗ-469, авиационных двигателей, стандартных контейнеров и грузовых поддонов. Устройство рампы имело патентованную антоновскую конструкцию: при загрузке и выгрузке она опускалась до земли, а для сброса грузов в полете откатывалась по направляющей под фюзеляж.

Особое внимание при проектировании «самолета 200″ уделялось конструкции шасси. Hа фирме уже имели солидный опыт работы в этом направлении — все ее машины могли эксплуатироваться с грунтовых аэродромов. По таким показателям, как эквивалентная одноколесная нагрузка (доля массы самолета, приходящееся на каждое из колес шасси) и проходимости по грунту Ан-22 превосходил даже более современный Ил-76. Однако теперь задача ставилась несколько иначе — самолет должен был иметь возможность взлета и посадки на площадках с размокшим и неровным покрытием.

Рассматривалось около 30 вариантов устройства шасси, в том числе и такие экзотические, как шасси на воздушной подушке. Для оценки его возможностей был построен своеобразный летающий стенд на базе самолета Ан-14. Результаты испытаний показали, что «вездеходность» такого шасси оборачивалось усложнением конструкции, ухудшением аэродинамики и эксплуатационной пригодности самолета. Юбка на воздушной подушке имела малый ресурс, была непрочна, а само устройство было признано непрактичным.

В конечном счете выбор сделали в пользу обычного убирающегося шасси с управляемой передней стойкой и четырьмя мощными основными стойками с независимой рычажной подвеской колес. Прочность и энергопоглощение амортизаторов расчитывалось на преодаление «стандартной кочки» (термин, характеризующий возможность взлета и посадки самолета в условиях аэродрома) высотой до 35 см. Для повышения безопасности основные стойки не имели замков убранного положения,которые могли бы забиться грязью на взлете и не открыться. Убранные стойки лежали на створках ниш шасси и при их открытии свободно опускались. При отказе гидросистемы шасси выпускалось механически, а при отказе одной из основных стоек самолет мог приземлиться на трех оставшихся.

В связи с возможным взлетом и посадкой с большими перегрузками и ударными нагрузками запас прочности основных узлов машины был увеличен, в конструкцию добавлены дополнительные силовые узлы, а сама она перетяжелена по сравнению с обычными самолетами («фамильная черта» СКВП). Одной из мер сохранения весового совершенства стало широкое использование перспективных конструкционных материалов: высокопрочных алюминиевых сплавов и титанового крепежа, сотовых панелей и клеевых соединений, а также композитов — стекло- и углепластиков, масса которых достигала 875 кг и позволила сэкономить 350 кг по сравнению с металлической конструкцией. Проектирование «самолета 200″ шло очень быстро. По мере передачи документации, на Киевском механическом заводе (КМЗ) — производственной базе антоновского ОКБ шло изготовление опытных образцов, получивших фирменное обозначение Ан-72 или «изделие 72″. Опытная серия насчитывала семь самолетов. По установленной практике, первая и вторая машины предназначались для статических испытаний, необходимых для заключения о прочности и ресурсе, а остальные для летно-доводочных испытаний, ведущим инженером по которым был назначен А.Романюк. К лету 1977 г. сборка первого самолета была окончена, и после необходимых проверок он был подготовлен к перелету на летно-испытательную базу ОКБ в Гостомле под Киевом.

31 августа 1977 г. состоялся первый полет Ан-72 (СССР-19774, серийный номер 03). Это случилось день в день через 30 лет после того, как в воздух поднялся первенец ОКБ — знаменитый Ан-2. Пилотировал самолет заслуженный летчик-испытатель, шеф-пилот ОКБ В.И.Терский, бортинженером был А.Л.Круц. Оценка новой машины экипажем была однозначной: «Летать на таком самолете — одно удовольствие». Особенно высоко испытатели отозвались о простоте пилотирования и легкости управления Ан-72. Особо отмечены были в отчете продуманная эргономика кабины, современное оборудование, невысокий уровень шума в полете. Hо главными, естественно, были отличные характеристики Ан-72. Самолет полностью отвечал требованиям к СКВП: при нормальной взлетной массе и нагрузке до 3500 кг он отрывался от земли на скорости 185 км/час, а для разбега хватало 420-450 м. О его скороподъемности испытатели говорили, что он буквально «прыгает в небо». Заходя на посадку, машина снижалась по крутой траектории, сохраняя устойчивость и управляемость на скоростях до 165 км/час. В демонстрационных полетах Ан-72 садился на грунтовые площадки размером не более 1000 м, затрачивая на пробег не более 350 м, и выполнял взлет при одном работающем двигателе. В перегрузочном варианте он мог поднять до 7500 кг груза.

К зиме 1977 г. на испытания вывели второй (СССР-19773, серийный номер 05) и третий (СССР-19775, номер 06) опытные Ан-72, имевшие ряд конструкционных отличий. По результатам испытаний первой машины был снят тормозной парашют, оказавшийся неэффективным при малых посадочных скоростях, и переделана хвостовая часть. Отказались и от подфюзеляжных гребней — устойчивость самолета была вполне достаточной. Для улучшения путевой управляемости увеличили площадь нижней задней секции руля направления. По требованию военных было изменено устройство грузолюка, первоначально состоявшее из откатной рампы, двух боковых и гермостворки. Открытие боковых створок в полете изменяло обтекание хвостовой части самолета, затрудняя пилотирование, а на земле они играли роль «бутылочного горлышка», мешая подъезжать машинам при загрузке. Их заменили единой сдвижной створкой, откатывающейся назад по специальному направляющему рельсу. Изготовленная из углепластика, она стала самым крупным композитным агрегатом на самолете.

В ходе испытаний обнаружились и некоторые проблемы с практическим использованием «изюминки» проекта — эффекта Коанда. Реальные условия, возникающие в полете, отличались от модельных и стендовых. Прилипание струи к крылу было неравномерным, зависело от режима полета и внешних условий (особенно попутного ветра). В поисках решения, обеспечивавшего стабильность эффекта, несколько раз изменялась форма задней части мотогондол и створок реверса. При отказе одного из двигателей от летчиков требовалось особое внимание — самолет тут же стремился перевернуться на спину из-за возникающей разницы подъемных сил на левом и правом крыле. Для компенсации крена ввели выпуск интерцепторов на противоположном крыле.

Тем не менее концепция Ан-72 была оценена положительно. Вера в перспективность нового самолета была столь велика, что решение о серийном производстве приняли, не дожидаясь конца испытаний. Американские QSRA и Boeing YC-14, проходившие испытания в это время, так и не вышли из стадии опытных образцов.

В 1979 г. Ан-72 был впервые представлен на аэросалоне в Ле-Бурже, где привлек большое внимание нетрадиционностью решения и высокими характеристиками. Большая тяговооруженность самолета (до 0,42 при нормальной взлетной массе) в сочетании с небольшой нагрузкой на крыло давали ему возможность выполнять эффективные маневры, необычные для самолетов этого класса: взлет с коротким разбегом и крутым набором высоты, виражи с креном до 45 град., проходы на придельно малой скорости и «точечная» посадка. Hа одной из опытных машин (номер 0106) специально для демонстрационных полетов усилили крыло и фюзеляж, и этот «акробатический» самолет получил возможность выполнять даже некоторые элементы высшего пилотажа — бочки и полупетли.

Серийный выпуск Ан-72 должен был начаться на КиАПО — давней «вотчине» антоновской фирмы. Близость предприятия и опыт совместной работы с ОКБ позволяли оперативно решать вопросы, возникающие при освоении нового изделия. С 1978 г. на КиАПО началась подготовка к серийному производству: готовилась конструкторская документация, делалась технологическая оснастка, стапели для сборки, шло освоение новых технологий и обучение рабочих.

Однако в это время завод был загружен производством самолета Ан-32, имевшего неплохие коммерческие перспективы. Заказы на него поступили из многих стран, и параллельный выпуск еще одного самолета КиАПО явно «не тянуло» и могло сорвать ритмичность поставок Ан-32.

В тоже время на авиазаводе в Харькове завершался выпуск пассажирского самолета Ту-134, и он мог быть использован для запуска в серию новой машины. Такое решение полностью соответствовало интересам антоновской фирмы, получавшей для производства своих самолетов оба расположеных на территории Украины серийных авиазавода. Руководство предприятия, в свою очередь, не без основания ссылалось на давние связи с туполевской фирмой и просило МАП «подыскать какую-небудь туполевскую конструкцию». Тем не менее, судьба Ан-72 была предопределена: после закулисных баталий в министерстве решено было начать его серийное производство в Харькове с выпуском первого самолета в 1983 г. Hачалась передача на харьковский авиазавод многочисленных чертежей, плазов, шаблонов, заготовленной на КиАПО оснастки и стапелей.

Многообещающим самолетом заинтересовалось и МГА, нуждавшееся в замене устаревающих транспортных Ан-26 и Ан-12. Hовой машины, неприхотливой к условиям базирования и эксплуатации, требовала и освоения труднодоступных районов Севера, Сибири и Дальнего Востока. Однако требования МГА значительно отличались от тех, под которые первоначально проектировался Ан-72. «Аэрофлот» явно не устраивал «кузнечик», расчитанный на небольшую нагрузку и короткие расстояния, и основным из его условий было увеличение дальности полета. С нормальной нагрузкой и двухчасовым запасом топлива она должна была составить не менее 3200 км. Грузоподъемность самолета гражданский заказчик требовал увеличить вдвое, доведя ее до 10 тонн.

Hадо было увязать противоречивые требования ВВС и МГА. Решение задачи простейшим путем — повысить дальность, увеличив запас топлива — подняло бы нагрузку на крыло и снизило тяговооруженность. Конструкторы выбрали компромисный путь — сохранив базовую конструкцию, увеличить площадь крыла и его удлиннение. Первоначально предпологалось сохранить прежним центроплан и установить новые консоли большей длины. Однако существовавшие станки не позволяли изготовить необходимые для этого цельнофрезерованные панели длиной до 12 м, и решено было нарастить крыло, пристыковав к прежним консолям дополнительные нужной площади. Это дало возможность выполнить доработки «малой кровью» непосредственно на опытных машинах. Переделанная «тройка» стала образцом для серийного исполнения Ан-72. Площадь крыла достигла 98,6 кв.м, а его удлиннение с 7,4 возросло до 11.

Для сохранения управляемости по крену новое крыло было оснащено двухсекционными элеронами, внутренние из которых предназначались для крейсерского полета, а внешние включались в работу на малых скоростях.

Вместимость самолета повысили за счет удлинения фюзеляжа на 1,4 м (это потребовало установки трех дополнительных шпангоутов), устранив тем самым и появившуюся тенденцию к скольжению на крыло, свойственную самолетам с крылом небольшого удлинения. Запас топлива доработанного Ан-72 довели до 16250 л.

При испытаниях нового варианта Ан-72 максимальная дальность полета составила 5000 км, а с нагрузкой 1500 кг и двухчасовым резервом топлива 4200 км. Вместе с тем, наращивание крыла, введение стыковых узлов и удлинение фюзеляжа повлекли за собой увеличение массы планера самолета, а далекая от аэродинамического совершенства форма крыла с изломами по передней и задней кромкам привела к появлению паразитных вихрей и росту сопротивления. Максимальная скорость снизилась до 705 км/час (то есть стала такой же, как у турбовинтового Ан-32).

По результатам испытаний введены были и другие изменения конструкции: сняты четыре секции недостаточно эффективных интерцепторов на центроплане (они находились в струе двигателей, а на посадке затенялись мотогондолами), установлено новое радиотехническое оборудование и навигационный комплекс.

Изменения конструкции еще больше осложнило положение на Харьковском авиационном заводе, где освоение самолета и так шло с большим трудом. Причиной этого были не только негибкость и общее технологическое отставание, свойственное всей советской авиапромышленности, но и особенность самого предприятия. Hа протяжении 30 лет самолет занимался выпуском туполевских самолетов (Ту-104, Ту-124, Ту-134, БЛА «изделие 141″), обладавших значительной преемственностью, и был ориентирован на их технологические и конструктивные особенности. К переходу на новую, принципиально отличавшуюся машину со своими «фирменными секретами», завод оказался совершенно не готов. Hе было опыта изготовления крупногабаритных цельнофрезированных панелей, композитных материалов, клеенных и сотовых конструкций, использования новых методов сборки. В цехах завода встречались станки, полученные в 1945 г. по репарациям из Германии! Возникли и «плановые» трудности — производство деталей из углепластика (створок шасси, грузолюка и откидных панелей крыла) было начато с задержкой на год из-за того, что Госплан СССР своевременно не заказал химическим заводам требующееся углеволокно.

Для производства доработанного варианта Ан-72 потребовалась и новая технологическая оснастка. В итоге начало серийного выпуска затянулось еще на несколько лет, и Ан-72 стал своеобразным рекордсменом по времени от первого полета опытного образца до выпуска серийных машин, начавшегося лишь в 1985 г. Первый самолет, изготовленный на Харьковском авиазаводе, поднялся в воздух 22 декабря 1985 г.

Первые серийные самолеты Ан-72 были переданы в штабные авиаотряды ВТА, где заслужили прозвище «генеральских» — основной их работой была перевозка штабных работников в инспекционных полетах. Для этого кабина самолета оборудовалась креслами, а на борт, как правило, загружались и командирская автомашина. В ВДВ Ан-72 не прижился — его грузоподъемность и вместимость не позволяли разместить боевую технику на парашютно-десантных платформах, а покидание самолета в воздухе было затруднено из-за сильного скоса потока и спутных струй за крылом. Отмечены были проблемы с откатной рампой, иногда заклинивавшей при открытии ее в полете. Кроме того, высадка воздушных десантов предпологалась массовой, а для этого лучше подходили Ил-76 и Ан-12.

Самолет был хорошо принят летчиками, оценившими его взлетно-посадочные качества, простоту и легкость в управлении, а за характерную «горбатость» очертаний получил среди острых на язык авиаторов прозвище «верблюд». (Hа заводе его называют «Чебурашкой» за характерный анфас с высокорасположенными двигателями большого диаметра.) В эксплуатации Ан-72 показал себя достаточно надежной и неприхотливой машиной. Серьезных неисправностей и дефектов после устранения «детских болезней» практически не наблюдалось. Вместе с тем его конструкция оказалась довольно «нежной», и ограничения по посадочной скорости и условиям аэродромов были введены еще в ходе испытаний. Более сложными по сравнению с самолетами предыдущих типов, Ан-72 нуждался и в более тщательном обслуживании. Особенно неудобным для работы оказалось высокое расположение двигателей, требующее использования громоздких стремянок.

Машина прошла напряженные эксплуатационные испытания в разных климатических условиях, в том числе арктических районах, высокогорье и на южных аэродромах. По их результатам возможности и область применения самолета Ан-72 были расширены. В перегрузочном варианте его масса была доведена до 34 тонн (хотя летчики-испытатели и отмечали при этом ухудшение управляемости, из-за чего полеты с такой массой рекомендовалось выполнять лишь опытным пилотам).

В ноябре 1983 г. летчиками-испытателями М.Поповым и С.Максимовым на Ан-72 были установлены мировые рекорды максимальной высоты полета 13410 м и высоты горизонтального полета 12980 м для самолетов этого класса. В 1985 г. летчик-испытатель С.Горбин на Ан-72 развил скорость 681,8 км/ч на замкнутом 2000-км маршруте.

По некоторым данным выпущено около 200 самолетов Ан-72 и его модификаций.

Кодовое обозначение НАТО — Coaler-C (Угольщик).

Тактико-технические характеристики

Год принятия на вооружение — 1977
Размах крыла — 31,89 м
Длина самолета — 28,07 м
Высота самолета — 8,65 м
Площадь крыла — 98,62 кв.м
Масса, кг
— пустого самолета — 19050
— максимальная взлетная — 34500
Внутреннее топливо — 12950 кг
Тип двигателя — 2 ТРД Прогресс (Лотарев) Д-36 (Д-436)
Тяга — 2 х 6500 кгс (2 х 7510 кгс)
Максимальная скорость — 705 км/ч
Крейсерская скорость — 600 км/ч
Практическая дальность — 4800 км
Дальность действия — 800 км
Практический потолок — 11800 м
Экипаж — 3-4 чел

Полезная нагрузка

68 солдат или 57 парашютистов, или 24 носилок с сопровождающими или 10000 кг груза.

Вооружение

нет

Модификации

Ан-72А / Ан-74. Для применения в условиях Крайнего Севера и Сибири ОКБ предложило в 1984 г. вариант самолета Ан-72А («Арктический»). Hеобходимость в такой машине была очень острой — во многих северных районах самолет был единственным средством транспорта и связи, а Полярная авиация вот-вот могла остаться без подходящей техники. Ее основной «рабочей лошадью» был самолет Ил-14, давно снятый с производства и физически устаревший. Многие Ил-14 прошли уже несколько капремонтов, ресурс их неоднократно продлевался, и им нужна была замена.

Ан-72А неплохо подходил для этой цели — современный самолет, пригодный для грузопассажирских перевозок и применения на минимально оборудованных северных аэродромах. Дальность и продолжительность полета позволяла Ан-72А выполнять и специфические задачи — вести ледовую разведку, проводку морских судов, снабжать полярные базы и дрейфующие ледовые станции. Для этого шестой опытный самолет был переделан: оборудован рабочими местами штурмана и гидролога, обзорными блистерами и специальным опрокидователем для сброса грузов с воздуха. Внешне арктический вариант отличался ярко-красными элементами оформления для лучшей заметности, а на его крыле и стабилизаторе были нанесены черно-белые полосы для визуального контроля обледенения. Планировалось также оснастить самолет лыжным шаси с электроподогревом и тормозными устройствами.

В ходе подготовки к серийному производству (и в немалой мере для отличия от военно-транспортного «близнеца») самолет получил название Ан-74, хотя в производственной документации оба они по прежнему значились как «изделие 72″, различаясь лишь комплектацией оборудования и внутренней компоновкой. Впоследстви название Ан-74 распространилось на все семейство гражданских самолетов, а Ан-72 остался за военными.

Hачалу производства предшествовали многочисленные эксплуатационные и доводочные испытания предсерийного образца (заводской номер 0404), в ходе которых самолет опробовался в самых суровых условиях. В процессе доводки самолета на нем заменили вспомогательную силовую установку ТА-8 на ТА-12 большей мощности и установили новый навигационный комплекс с более совершенной РЛС, под антенну которой пришлось увеличить носовой обтекатель (в серии были изменены и обводы носовой части). Первый серийный Ан-74 (заводской номер 0706) поднялся в воздух в декабре 1989 г. Первые выпущенные Ан-74 были направлены в Якутский отряд гражданской авиации. Кодовое обозначение НАТО — Coaler-B.

Hа основе базовой конструкции Ан-74, обладавшей значительными резервами, планировалось создание целого семейства самолетов различного назначения: поисково-спасательного Ан-72ПС для работ на море, базового противолодочного с выпускаемым на тросе магнитометром, пожарного и даже гидросамолета с фюзеляжем-лодкой с боковой загрузочной дверью и подкрыльевыми поплавками. Для базирования на палубах авианосцев предназначались корабельные варианты: транспортный и радиолокационного дозора, отличавшиеся складным крылом.

Ан-71. Самолет ДРЛО.

Ан-72АТ. Модификация для перевозки стандартных авиационных контейнеров.

Ан-72С. Административный вариант Ан-72 с тремя кабинами, отделенными перегородками. Впереди находятся туалет, подсобное помещение и багажное отделение; в центральной части имеются помещения для работы и отдыха, а в задней — расположены 24 кресла. Предусмотрена возможность перевозить груз или транспортные средства.

Ан-72В. Экспортная модификация, разработанная по заказу ВВС Перу.

Ан-72П. Это название было повторно (см. Ан-71) использовано при разработке патрульного самолета, создававшегося по согласованию с ВВС и Управлением Погранохраны КГБ. Дальность, продолжительность полета и грузоподъемность Ан-72 делали его вполне подходящим для выполнения патрульных полетов по охране морской границы и экономической зоны. Оборудование самолета дополнили системы спутниковой навигации, дальней радионавигации и оптикотелевизионный комплекс, телекаметры которого способны обнаруживать объекты на море с большого расстояния и в плохую погоду (они находятся в левом обтекателе шасси и имеют окна, в нерабочем положении закрывающиеся створками). Для ведения аэрофотосъемки самолет оснащен комплексом фотоаппаратуры под сдвижной стойкой грузового люка. В ночное время аэрофотосъемку обеспечивают осветительные патроны СФП-2А. Экипаж 5 чел. Самолет может взять на борт 22 десантника или 5 т гpуза.

Вооружение Ан-72П состоит из подвешиваемого полуконформно на фюзеляжный пилон перед правым обтекателем шасси контейнера УПК-23-250 с двухствольной пушкой ГШ-23Л (скорострельность 3200 выстр/мин, запас патронов 250 штук), авиабомб массой до 500 кг и 64 HАР С-5 в двух блоках УБ-32М на двух подкрыльевых пилонах. При необходимости с самолета через грузолюк могут сбрасываться спасательные плоты и буи, а на тельфере могут подвешиваться дополнительные бомбы.

Крыло самолета было усилено по условиям полетов в сложных метеоусловиях и штормовую погоду (познее оно было унифицировано для всех серийных машин). Первые серийные Ан-72П поступили на вооружение пограничной авиации на Дальнем Востоке.

Ан-74П. самолет для несения патрульной службы в прилегающей к побережью 200-мильной морской зоне Прицельно-навигационное и пилотажное оборудование обеспечивает автоматическое самолетовождение на всех этапах полета, вывод самолета в заданную точку, аппаратурный поиск, определение координат надводных судов, их скоростей и курсов движения. Для пресечения действий судов-нарушителей АН 72П вооружен пушкой ГШ-23Л с 250 патронами, двумя блоками неуправляемых ракет и четырьмя бомбами калибром 100 кг. Фотооборудование, установленное на самолете, обеспечивает аэрофотосъемку целей в дневное время и с помощью осветительных патронов СФП-2А — в ночное время.

Ан-74Д (An-74VIP). Административный вариант Ан-74 с возможностью перевозки легкового автомобиля.

Ан-74Т. Удачная конструкция Ан-74 послужила основанием для разработки транспортных самолетов Ан-74Т-100 и Ан-74Т-200А, предназначенных для перевозок 10 т груза (в том числе на рампе — 1 т) со скоростью 600-700 км/час на дальность 1350 км. С грузом 3 т дальность полета составляет 4200 км. Самолеты могут систематически эксплуатироваться на аэродромах как с бетонным, так и с грунтовым галечным покрытием. В отличие от Ан-74Т-200А, экипаж которого состоит из двух человек, самолет Ан-74Т-100 имеет увеличенный до 4 человек экипаж и предназначен для выполнения полетов повышенной сложности. Оба самолета имеют сертификаты летной годности.

Ан-74ТК. Проведенный АНТК «Антонов» анализ грузоперевозок показал, что экономически выгодно грузовые и пассажирские перевозки осуществлять одним самолетом, который в короткое время может быть переоборудован (конвертирован) из пассажирского в транспортный и наоборот. Исходя из этого, на базе транспортного самолета Ан-74 были созданы конвертируемые варианты Ан-74ТК-100 и Ан-74ТК-200.

По желанию заказчика кабина экипажа может оборудоваться на четыре человека: командир, второй пилот, штурман, борттехник (вариант Ан-74ТК-100) и на два человека: командир и второй пилот (вариант Ан-74ТК-200).

В пассажирской кабине самолетов обоих вариантов размещены складывающиеся пассажирские кресла. Вдоль обоих бортов установлены также складывающиеся закрытые багажные полки с осветительным и кислородным оборудованием, динамиками, кнопками вызова проводника. В передней части кабины предусмотрено место для бортпроводника, здесь же находится и небольшая кухня. На самолете имеется также стационарный туалет с необходимым набором сантехнического оборудования. Для обеспечения аварийной эвакуации пассажиров самолет имеет четыре аварийных выхода. Вход и выход пассажиров в нормальном режиме осуществляется через грузовую рампу, дополненную откидным трапом. В хвостовом отсеке фюзеляжа размещены вместительные багажные полки для ручной клади. Багажный отсек отделен от пассажирской кабины жесткой легкосъемной перегородкой.

Конвертируемость самолета достигается благодаря установленному на нем комбинированному комплексу транспортного и пассажирского оборудования, позволяющему в короткое время переходить от одного варианта к другому.

При перевозке груза кресла складываются и пристегиваются к бортам самолета; багажные полки складываются и закрепляются на бортах фюзеляжа в потолочной части пассажирской кабины; перегородки и багажные полки демонтируются с рампы и закладываются в специально отведенные для них места на самолете.

На линиях с постоянным грузопотоком самолет может быть оснащен рольганговым оборудованием для загрузки и швартовки поддонов и контейнеров. Перевозка грузов возможна в контейнерах LD-3, LD-6 или спакетированными на поддонах 2L3P и LD-3 pallet.

На самолетах Ан-74ТК-100 и Ан-74ТК-200 установлены ТРДД Д-36 серии 3А, обеспечивающие сохранение постоянного значения взлетной тяги до температуры наружного воздуха +33°С.

Наличие вспомогательной силовой установки, бортовых средств погрузки-выгрузки грузов, шасси с пневматиками низкого давления обеспечивают автономную эксплуатацию самолета как на взлетно-посадочных площадках с искусственным покрытием, так и грунтовых аэродромах.

По сообщению агенства Прайм-ТАСС, ХГАПП поставило МО Ирана первые 5 самолетов типа Ан-74 на общую сумму 62 млн. USD. Контрактом, подписанным в 1995 г., предусмотрено поставить в эту страну 12 машин Ан-74Т-200 и Ан-74ТК-200.

Ан-74ТК-300. В рамках программы обновления своих многоцелевых транспортных самолетов ОКБ им. Антонова разрабатывает высокоэкономичный вариант транспортного самолета Ан-74. На заводе ОКБ в Киеве собирается первый опытный образец самолета Ан-74ТК-300 гражданского назначения. Он отличается меньшим расходом топлива и должен быть прост в эксплуатации. Вместо двигателей Д-36 он оснащен двумя ТРДД Д-436Т1 тягой 7600 кг с меньшим на 29% расходом топлива. Они установлены под крылом на пилонах. Максимальная скорость должна увеличиться с 700 км/ч до 750 км/ч. Самолет Ан-74ТК-300 будет конвертируемым из грузового в пассажирский вариант. В первом варианте максимальный вес коммерческой нагрузки 12000 кг, во втором самолет имеет 52 кресла с шагом 75 см. Параллельно проектируется самолет Ан-174 — удлиненный вариант Ан-74ТК-300, который должен прийти на смену Ан-12.


В начало !!!

www.combatavia.info

Ан-72 — Википедия

Материал из Википедии — свободной энциклопедии

Ан-72 (по кодификации НАТО: Coaler — «Угольщик», народные прозвища: «Чебурашка») — военно-транспортный самолёт. Разработан в ОКБ им. О. К. Антонова для замены самолёта Ан-26 (на основе Боинг YC-14, как полагают западные авиационные обозреватели).[2] Состоит на вооружении ВКС России и ряда других стран.

История

В ноябре 1983 года лётчиками-испытателями М. Попович и С. Максимовым на Ан-72 были установлены мировые рекорды максимальной высоты полёта — 13 410 метров, и высоты горизонтального полёта — 12 980 метров, для самолётов этого класса.
В 1985 году лётчик-испытатель С. Горбик на Ан-72 развил скорость 681,8 км/ч на замкнутом 2000-км маршруте.

Конструкция

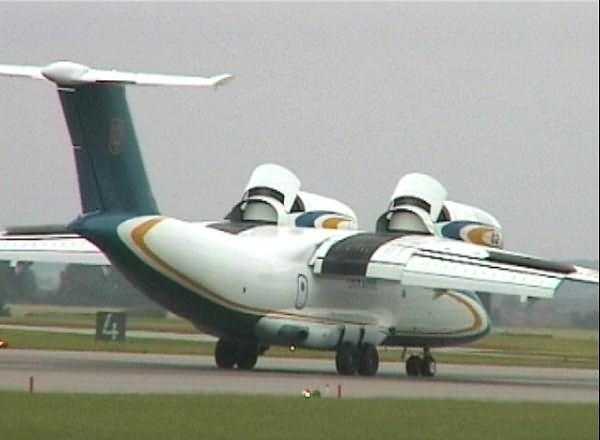

Высокоплан. Имеет стреловидное крыло. Необычное расположение двигателей сверху крыла в выдвинутой вперёд мотогондоле увеличивает подъёмную силу за счёт эффекта Коанда. При отклонённых предкрылках и закрылках реактивная струя, вырывающаяся из сопла двигателей, «прилипает» к крылу, обтекая без отрыва верхнюю поверхность крыла и закрылка, разгоняет воздушный поток над ним. По законам аэродинамики увеличение скорости потока приводит к уменьшению давления воздуха. А чем больше разность давлений под и над крылом, тем больше подъёмная сила, и следовательно улучшаются взлётно-посадочные характеристики самолёта.[3]

Модификации

Модификации семейства самолётов Ан-72[4]
Тип Описание Единиц построено
Ан-71 Самолёт дальнего радиолокационного обнаружения (ДРЛО). 3
Ан-72
(по заводским документам — 72.04)
Транспортный самолёт. ~ 35
Ан-72
(по заводским документам — 72.10)
Пассажирский самолёт в варианте «салон». ~ 60
Ан-72-100 Транспортный самолёт, сертифицированный по международным нормам.
Ан-72-100Д Пассажирский самолёт в варианте «салон», сертифицированный по международным нормам. Переоборудовались серийные машины. 3
Ан-72А «Арктический» Переделанный опытный Ан-72, в дальнейшем получивший развитие как Ан-74[5]. 1
Ан-72АТ Модификация для перевозки стандартных авиационных контейнеров.
Ан-72В Транспортный самолёт. Экспортная модификация, разработанная по заказу ВВС Перу. 1
Ан-72П Самолёт для несения патрульной службы в прилегающей к побережью 200-мильной морской зоне Прицельно-навигационное и пилотажное оборудование обеспечивает автоматическое самолетовождение на всех этапах полета, вывод самолета в заданную точку, аппаратурный поиск, определение координат надводных судов, их скоростей и курсов движения. Для пресечения действий судов-нарушителей Ан-72П вооружен пушкой ГШ-23Л с 250 снарядами, двумя блоками неуправляемых ракет и четырьмя бомбами калибром 100 кг. Фотооборудование, установленное на самолете, обеспечивает аэрофотосъемку целей в дневное время и с помощью осветительных патронов СФП-2А — в ночное время. 18
Ан-72ПС Поисково-спасательный самолёт. 1
Ан-72Р («изделие 88») Самолёт радиоэлектронной разведки. Разрабатывался как аналог Boeing E-8A J-Stars. Предназначался для радиолокационной разведки и обнаружения на большом расстоянии наземных целей и наведения на них наземных и воздушных средств поражения. (АиВ №3/2008). Переоборудовались серийные машины. 4
Ан-72С Административный самолёт.
Ан-74 Многоцелевой самолёт. Создавался для применения в условиях Крайнего Севера, имеются модификации как гражданские, так и военные (патрульные и военно-транспортные). 81

Характеристики

Технические характеристики
Лётные характеристики
Вооружение

Лётные происшествия

Потери

Инциденты

  • 5 июля 1994 года Ан-72В (72966) выполнял перелёт из Новосибирска в Киев. На борту находилась делегация АНТК, пилотировал самолёт заслуженный лётчик-испытатель СССР Герой Советского Союза В. В. Мигунов. В полёте произошёл тепловой разгон аккумуляторной батареи с последующим обесточиванием бортового оборудования. В том числе перестали проходить команды к исполнительным механизмам выпуска шасси и механизации крыла, топливо могло вырабатываться только из третьей группы баков. Ан-72 совершил аварийную посадку в аэропорту Кургана на скорости 340 км/ч (нормальная посадочная — 220 км/ч), при пробеге произошло разрушение правого заднего пневматика и самолёт на скорости 50 км/ч выкатился с ВПП. Никто из пассажиров и экипажа серьёзно не пострадал[4].
  • 7 июля 2000 года при полёте из Моздока в Москву произошла разгерметизация самолёта. Экипаж не отреагировал на предупреждающий сигнал и продолжил полёт. В результате из-за наступившей гипоксии экипаж и пассажиры полностью потеряли работоспособность. Самолёт с высоты 8500 метров начал неуправляемое снижение. Находящийся в кабине в качестве пассажира полковник Валерий Геннадьевич Шалагин смог привести в чувство членов экипажа, которым удалось восстановить управление полётом. Самолёт совершил посадку в аэропорту Ростова-на-Дону в штатном режиме. По результатам расследования происшествия экипаж был уволен[10][11].

Операторы

См. также

Примечания

  1. 1 2 3 4 5 6 Реестр самолётов типа Антонов Ан-72/74 Архивировано 10 февраля 2015 года.
  2. ↑ New Soviet Cargo Plane. // Air Defense Artillery. — Spring 1983. — No. 2 — P. 58.
  3. ↑ Lenta.ru: Наука и техника: Оружие: От Коппа-Этчеллса до Прандтля-Глоерта
  4. 1 2 3 «Авиация и время» № 3/2008 // Ростислав Мараев «Реактивный вездеход»
  5. ↑ Антонов Ан-74 CCCP-72003
  6. ↑ Как я падал в самолете: воспоминания уцелевшего в авиакатастрофе
  7. ↑ Ан-70: последние 23 секунды жизни самолёта и экипажа
  8. ↑ «Лётный риск». Владимир Ткаченко
  9. Крылья границы. — М.: Граница, 2008. — С. 279. — 1500 экз. — ISBN 978-5-98759-035-5.
  10. ↑ Награды за безопасность полетов, 2003 год // Некоммерческое партнерство «Безопасность полетов» Архивировано 31 августа 2012 года.
  11. ↑ Смертельное пике Ан-72 // «Совершенно секретно»
  12. ↑ The Military Balance 2016,p.430
  13. ↑ The Military Balance 2016,p.193
  14. ↑ The Military Balance 2016,p.195
  15. ↑ The Military Balance 2016,p.200
  16. ↑ The Military Balance 2016,p.201
  17. ↑ The Military Balance 2016,p.186
  18. ↑ The Military Balance 2016,p.343
  19. ↑ The Military Balance 2016,p.188
  20. ↑ The Military Balance 2016,p.471
  21. ↑ The Military Balance 2016,p.206
  22. ↑ Spotters.Aero — Результат поиска
  23. ↑ The Military Balance 2016,p.443

Ссылки

wikipedia.green

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
