Зис 1 пушка – 57 мм пушка, противотанковая, тактико-технические характеристики, боевое применение, история создания

ЗиС-2 (57-мм) — War Thunder Wiki

ЗИС-2 на САУ ЗИС-30

Описание

57-мм противотанковая пушка образца 1941 года (ЗИС-2) (индекс ГРАУ — 52-П-271) — советская противотанковая пушка периода Великой Отечественной войны. Данное орудие, разработанное под непосредственным руководством В. Г. Грабина, в 1940 году, являлось, на момент начала серийного производства, самой мощной противотанковой пушкой в мире — настолько мощной, что в 1941 году орудие не имело достойных целей, что и привело к снятию её с производства («в связи с избыточной бронепробиваемостью» — цитата), в пользу более дешёвых и технологичных пушек. Однако, с появлением в 1942 году новых тяжелобронированных немецких танков «Тигр», производство орудия было возобновлено.

Машины оснащающиеся этим вооружением

В игре установлена на следующих образцах техники:

Основные характеристики

57мм выстрелы к ЗИС-2

Расскажите о тактико-технических характеристиках пушки или пулемета.

Снаряды

Для данной пушки доступны следующие снаряды:

• БР-271 — бронебойный тупоголовый каморный снаряд (БС).
• БР-271К — бронебойный остроголовый каморный снаряд (БС).
• О-271 — осколочно-фугасный снаряд (ОФС).

Технические характеристики снарядов приведены в следующих таблицах:

Снаряд	Тип	Масса, кг	Начальная скорость, м/с	Задержка взрывателя, м	Чувствительность взрывателя, мм	Масса взрывчатого вещества, г	Угол встречи, при котором вероятность рикошета 100%	Угол встречи, при котором вероятность рикошета 50%	Угол встречи, при котором вероятность рикошета 0%
БР-271	БС	3.1	990	1.2	15	14	42	27	19
БР-271К	БС	3.1	990	0.6	20	18	43	30	25
О-271	ОФС	3.7	700	0.4	0.01	220	11	10	9

Шаблон:Пушки 37-57

Применение в бою

Пушка ЗИС-2 (пехотный вариант)

Орудие отлично подходит для борьбы с техникой противника на расстояниях от 500 м и более.

Благодаря хорошей бронепробиваемости и баллистики, орудие по праву считается одним из лучших на своём ранге (она даже со 2 рангами в состоянии потягаться).

Но борьба с хорошо бронированными целями ведётся по уязвимым местам, лючки мехвода и стрелка.

Для большинства танков 1 уровня достаточно попадание в корпус. Исключение пожалуй Т-50, из-за наклонной (рикошетной) брони.

Не стоит вступать в ближний бой, пулеметное вооружение танков, быстро убивает наш экипаж.

Достоинства и недостатки

Достоинства:

• Отличная бронепробиваемость стоковыми боеприпасами БР-271
• Хорошая баллистика
• Самый мощный среди одноклассников снаряд
• Точная пушка

Недостатки:

• Долгая перезарядка
• Малое количество боеприпасов
• Раскачивание орудия на ЗИС-30 (очень долго стабилизируется после остановки)

Историческая справка

К весне 1940 года советское военное руководство получило разведывательную информацию о разработке в Германии тяжелобронированных танков. Данная информация, учитывая выявленную в ходе гражданской войны в Испании беззащитность танков с лёгким бронированием от огня малокалиберных противотанковых пушек (что привело к инициированию в СССР работ по созданию танков Т-34 и КВ-1), выглядела правдоподобно. Одновременно были проведены испытания обстрелом корпуса немецкого танка Pz.III, захваченного советскими войсками в ходе польской кампании 1939 года. Испытания показали, что броня данного танка, несмотря на относительно небольшую толщину, отличается высокой стойкостью, и на средних и больших дистанциях снаряды наиболее распространённых в Красной армии 45-мм противотанковых пушек пробивают её с трудом. Кроме того, после захвата Франции трофеями немецких войск стали сотни хорошо бронированных французских танков. В результате советским военным руководством принимается решение о создании мощных противотанковых пушек с высокой бронепробиваемостью. К данным работам в числе прочих было привлечено конструкторское бюро горьковского завода № 92 под руководством В. Г. Грабина.

При проектировании классической противотанковой пушки, Грабин столкнулся с проблемой выбора калибра орудия. Расчёты показали бесперспективность калибра 45-мм с точки зрения резкого роста бронепробиваемости. Различными исследовательскими организациями рассматривались калибры 55 и 60 мм, но в итоге было решено остановиться на калибре 57 мм. Орудия данного калибра применялись в царской армии и флоте (пушки Норденфельда и Гочкиса), кроме того, 57-мм пушками Гочкиса были вооружены трофейные английские танки Mark V, состоявшие на вооружении Красной армии (хотя к началу 30-х годов все орудия данного типа были уже и сняты с вооружения)

Опытный образец орудия был изготовлен в октябре 1940 года и прошёл заводские испытания, выявившие плохую кучность стрельбы. Причиной оказался неправильный выбор крутизны нарезки канала ствола. Ствол с новой нарезкой успешно прошёл испытания, но ещё до этого было принято решение о развёртывании серийного производства орудия, получившего в начале 1941 года заводской индекс ЗИС-2 (по названию предприятия — завод имени Сталина) и принятого на вооружение в марте 1941 года под официальным наименованием «57-мм противотанковая пушка обр. 1941 г.». Однако, в связи с неготовностью завода к производству нового сложного орудия, отгрузка пушек в войска началась лишь летом 1941 года.

Медиа

• Унитарные выстрелы ЗИС-2 (слева направо): УБР-271, УБР-271СП, УБР-271К, УБР-271П, УО-271У, УЩ-271

• 57-мм противотанковая пушка ЗИС-2

• 57-мм противотанковая пушка образца 1941 года (ЗИС-2) на прицепе грузовика «Студебеккер»

ЗИС-30: Убойная отдача — Аркадные бои

ЗИС-30: Крутая пушка — Реалистичные бои

Обзор ЗИС-30 — Гайд

См. также

Ссылки на статьи War Thunder Wiki, которые по вашему мнению, будут полезны читателю. Например,

• ссылка на статью о варианте пушки/пулемёта;
• ссылки на приблизительные аналоги в других нациях и ветках.

И подобные.

Ссылки

wiki.warthunder.ru

ЗИС-2 57 мм противотанковая пушка (образца 1943 года)

В годы  Великой Отечественной войны по просьбе главы британской военной миссии в СССР Советское правительство передало английской армии для ознакомления несколько пушек ЗИС-2. Интерес союзников к этому орудию не был случайным, ибо боевой опыт показал: советским конструкторам удалось создать 57-мм противотанковую пушку, которая по мощности превосходила английскую 57-мм пушку в 1,6 раза.

История создания этого орудия восходит к 1940 году, когда к проектированию 57-мм противотанковой пушки, соответствующей тактико-техническим требованиям ГАУ, приступил конструкторский коллектив, возглавляемый Героем Социалистического Труда, лауреатом Государственных премий, доктором технических наук В. Грабиным.

«Наши проработки, — вспоминает Василий Гаврилович, — привели к снаряду весом 3,14 кг с начальной скоростью около 1000 м/сек. Сделать такое мощное орудие достаточно легким, чтобы орудийный расчет мог перекатывать его на огневой позиции, было очень непросто.

Раньше считали: для получения необходимой жесткости лафета, вес откатных масс должен составлять 30—40% от общего веса пушки. Мы же приняли его равным 25%. Чтобы снизить вес пушки, сделать ее удобной для маскировки и обслуживания в бою, высота линии огня была принята минимально допустимой — 850 мм. Взяв для снаряда нового орудия гильзу 76-мм дивизионной пушки образца 1939 года, мы смогли использовать и хорошо отработанный затвор этой пушки. Для независимости колес боевую ось расчленили  на три части, связанные между собой коробками с цилиндрическими пружинами.

Основные узлы нового орудия разработали К. Ренне, В. Мещанинов,  A. Шишкин, Ф. Калеганов и др. Общую компоновку вел конструктор B. Сапожников.

Немало пришлось потрудиться и технологам. Большие сложности, например, встретились при изготовлении ствола. Заготовка была длинной, а ее поперечное сечение не большим. У завода не было опыта по изготовлению таких деталей, и сначала шло много брака. Взявшись за решение этой задачи, технолог А. Гордеев и термист Г. Колесников разработали и провели десятки вариантов технологического процесса прежде, чем добились успеха. Для высокой технологичности и малозвенности агрегатов многие детали были переведены на стальное углеродистое литье. В результате самоотверженного труда всего коллектива в короткий срок была создана мощная 57-мм противотанковая пушка образца 1941 года весом всего в 1050 кг».

Предназначенное для уничтожения танков и бронемашин противника, для подавления и уничтожения пехотных огневых средств, для уничтожения живой силы противника, расположенной открыто, это орудие на дистанции 1000 м пробивало бронебойным снарядом броню толщиной в 90 мм, а подкалиберным — 105 мм. На дистанции 500 м эти цифры составляют соответственно 100 и 145 мм.

По ряду причин перед войной это орудие не было принято на вооружение. Однако 57-мм пушки из опытных партий приняли участие в боевых действиях. Когда танковые армады гитлеровцев рвались к Москве, противотанковые самоходки — 57-мм пушки, установленные на полубронированном гусеничном тягаче «Комсомолец», сказали свое веское слово. Оказалось, что броня немецких танков не способна противостоять снаряду ЗИС-2. Возникло даже предложение укорочением ствола на 1,5 м сделать пушку более удобной для маскировки за счет снижения мощности. В конечном итоге было принято решение: в 1941 году орудие на валовое производство не ставить.

«…Все незавершенные в производстве стволы собрать, законсервировать и убрать. Всю технологическую оснастку и техническую документацию сохранить, убрав в соответствующее место с тем, чтобы при возникшей необходимости немедленно развернуть производство 57-мм пушки ЗИС-2…» — гласил приказ по заводу. И когда в 1943 году гитлеровцы бросили в бой тяжелые танки, заводу понадобилось всего 3 недели, чтобы возобновить выпуск орудия — 57-мм противотанковой пушки образца 1943 года ЗИС-2.

Правда, это орудие не точная копия пушки 1941 года, хотя баллистика и таблицы стрельбы у них совершенно одинаковые. В 1941 году наложением нового ствола на лафет 57-мм пушки была получена знаменитая 76-мм дивизионная пушка ЗИС-З (см. № 1, 1971). Огромные потребности фронта в этом орудии можно было удовлетворить либо значительным увеличением производственных площадей и оборудования, либо повышением эффективности существующего производства. Приняв второй путь, КБ провело конструктивно-технологическую модернизацию пушек.

Вот лишь некоторые цифры: число деталей затвора сокращено со 103 до 51, нижнего станка — с 349 до 157. По всей пушке в целом количество деталей уменьшилось с 2080 до 1306, а расход электроэнергии на ее изготовление снизился на 86%. В результате модернизации технологичность конструкции повысилась, улучшилось качество. Наиболее бросающееся в глаза отличие модернизированного лафета — это трубчатые станины вместо коробчатых. ЗИС-З в больших количествах выпускалась с 1942 года и была хорошо освоена в производстве. При возобновлении выпуска 57-мм противотанковых пушек в 1943 году сочли целесообразным вести производство на едином лафете. Чтобы от ЗИС-З перейти к выпуску ЗИС-2, требовалось лишь наладить изготовление моноблоков ствола. И в этом разгадка рекордной быстроты, с которой возобновился выпуск ЗИС-2.

В годы второй мировой войны ни в одной армии мира не было противотанкового орудия, боевые характеристики которого превосходили бы характеристики ЗИС-2.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Длина ствола	73 калибра
Масса орудия:
в военном положении	1250 кг
в походном положении	1850 кг
Масса бронебойного снаряда	3,14 кг
Начальная скорость снаряда (бронебойного/подкалиберного)	990 /1270 м/сек
Дальность стрельбы	8400 м
Дальность прямого выстрела по цели вышиной 2 м	1120 м
Толщина пробиваемой брони (бронебойным/подкалиберным) снарядом при угле встречи 90 град на дальностях:
300 м	110/165 мм
500 м	100/155 мм
1000 м	90/105 мм
Углы обстрела:
горизонтальный	54 град
вертикальный	от -5 град до +25 град
Скорострельность	25 выстр./мин
Скорость передвижения	50 км/час

mirznayki.ru

ЗиС-5 (76-мм) — War Thunder Wiki

КВ-1 с пушкой ЗиС-5(76-мм)

Описание

ЗИС-5 — 76-мм танковая пушка, разработанная в 1940-1941 годах КБ В. Г. Грабина для замены пушки Ф-32 (76-мм) в серийных танках КВ-1.

Машины оснащающиеся этим вооружением

В игре установлена на следующих образцах техники:

Основные характеристики

Расскажите о тактико-технических характеристиках пушки или пулемета.

Доступные снаряды

Для пушки доступны следующие снаряды:

• БР-350А — бронебойный тупоголовый каморный снаряд (БС) — взрыватель МД-5.
• БР-350П — бронебойный подкалиберный снаряд (БПС).
• БР-350СП — бронебойный тупоголовый сплошной снаряд (БС).
• БР-350Б — бронебойный тупоголовый каморный снаряд (БС) — взрыватель МД-8.
• ОФ-350М — осколочно-фугасный снаряд (ОФС).
• Ш-354Т — шрапнель (ШС).

Технические характеристики снарядов приведены в следующей таблицах:

Название снаряда	Тип	Масса, кг	Начальная скорость, м/с	Задержка взрывателя, м	Чувствительность взрывателя, мм	Угол встречи при котором вероятность рикошета 0%, °	Угол встречи при котором вероятность рикошета 50%, °	Угол встречи при котором вероятность рикошета 100%, °	Угол нормализации при угле атаки 30°, °
БР-350А	БС	6,3	665	0,15	10	42	27	19	+4
БР-350П	БПС	3,0	950	—	—	24	22	18	+1,5
БР-350СП	БС	6,8	665	—	—	42	27	19	+4
БР-350Б	БС	6,3	665	0,9	15	42	27	19	+4
ОФ-350М	ОФС	6,2	680	—	0,5	11	10	9	0
Ш-354Т	ШС	6,2	680	0,5	8	11	10	9	0

Шаблон:Пушки 75 средние

Применение в бою

Хорошая пушка, для своего уровня, не лучшая, но вполне комфортная в игре. Наилучшими снарядами являются все бронебойные типы, особенно Бронебойный подкалиберный — этот снаряд имеет большое пробитие при малых и больших дистанциях, однако имеет малое заброневое действий. Огромный боекомплект в 116 снарядов и быстрой перезарядке, дает возможность вести огонь по нескольким целям. Бронебойные (БС) имеют значительно меньшее пробитие на малых дистанциях, но при поражении в уязвимые точки противника имеют больший эффект.

Достоинства и недостатки

Достоинства:

• Наличие подкалиберного снаряда
• Быстрая перезарядка
• Огромный боекомплект.

Недостатки:

• Малоэффективна против танков 3 ранга
• Недостаточное пробитие бронебойных снарядов, на средних и дальних дистанциях.

Историческая справка

Начало работ по танковой пушке для тяжелого танка КВ началось директивой НКВ №164сс от 14 июня 1940 года, хотя, плотно заняться новым орудием проектировщикам удалось только осенью 1940 года, после решения всех первоочередных проблем, связанных с пушками Ф-32 и Ф-34. Поскольку техническим заданием было обусловлено, что пушка должна иметь баллистику зенитного орудия обр.1931 года (с начальной скоростью бронебойного снаряда — 813 м/с), проектировщики решили вернуться к незавершенному проекту танкового орудия Ф-27, но теперь уже имея опыт работ над Ф-34. Заводские испытания первого опытного образца Ф-27 в танке КВ-1 начались в декабре 1940 года и завершились успешно.

Орудие получило новый индекс — ЗИС-5. Тем не менее, заказчик не принял пушку, мотивируя свое решение тем, что длинный ствол орудия ухудшит маневренность КВ на пересеченной и лесистой местности. Тем более, что увеличенный откат орудия не обеспечивал ему требуемого угла склонения. В феврале 1941 года по предложению ГАУ, ввиду снятия с производства орудий обр.1931 года 3К, трудностей с изготовлением на заводе «Баррикады» труб большого относительного удлинения, а также требований НКТП, конструкция ЗИС-5 была переработана под увеличенную баллистику дивизионного орудия Ф-22 (с начальной скоростью 780 м/с).

Изготовленный в августе опытный образец пушки до конца сентября проходил полигонные испытания на АНИОПе в штатной башне танка КВ-1. По окончании испытаний, в соответствии с условиями АБТУ и производственными требованиями, была разработана конструкция ЗИС-5 с баллистикой дивизионного орудия (как Ф-34). В этом варианте ЗИС-5 отличалась от Ф-34, в основном, конструкцией некоторых элементов люльки и бронемаской. ЗИС-5 была принята на вооружение 30 сентября 1941 года, а уже с 1 октября 1941 года началось ее валовое производство на заводах №92 и №9 и продолжалось до 21 декабря 1943 года.

В декабре 1941 года КБ завода №92 разработало установку орудия ЗИС-5 в танк «Матильда». Орудие под индексом ЗИС-96 было принято на вооружение, но план выпуска 100 пушек в течение 1-го квартала 1942 года заводом № 9 выполнен не был. О дальнейшем производстве орудий ЗИС-96 точных данных не найдено, вероятно, проект был оставлен.

Медиа

• КВ-1 с пушкой ЗиС-5

• 76-миллиметровая танковая пушка ЗиС-5

• 76-миллиметровая пушка ЗиС-5

• КВ-1 с пушкой ЗиС-5

• КВ-1С с пушкой ЗиС-5

Обзор КВ-1 (ЗиС-5) Реалистичные бои

Обзор КВ-1 (ЗиС-5) Аркадные бои

См. также

Ссылки на статьи War Thunder Wiki, которые по вашему мнению, будут полезны читателю. Например,

• ссылка на статью о варианте пушки/пулемёта;
• ссылки на приблизительные аналоги в других нациях и ветках.

И подобные.

Ссылки

wiki.warthunder.ru

СОВЕТСКАЯ ПОЛЕВАЯ ПУШКА ЗИС-3 . Чёрт побери

Про танк Т-34 как лучший средний танк Второй мировой войны и штурмовик ИЛ-2, который называли «летающим танком» и которому не было аналогов в мире, знают все. Про них написаны тысячи книг и статей. А вот про артиллерию пишут гораздо меньше. А ведь дивизионная пушка образца 1942 года ЗИС-3 конструкции советского инженера, автора множества образцов минометов и орудий Василия Гавриловича Грабина, не менее легендарная и внесла не меньший вклад в победу над нацистами.

Сначала немного об истории калибра, ставшего самым массовым в XX веке и представленного в армиях всего мира разнообразными конструкциями пушек самого разного назначения: для наземной артиллерии, для флота, для ПВО, установки на бронепоездах, танках и броневиках. И, кстати, этот калибр используется массово и сегодня.У людей, незнакомых с историей военной техники, часто вызывает удивление дробный размер калибра, принятый в российской армии и применяемый до сих пор. И действительно: французское орудие, ставшее классическим образцом легкого полевого орудия этой концепции, и стало стандартом для подражания в армиях всех стран мира, имея калибр, удобный в расчетах и измерении — 75 мм.

Почему же у нас 76,2 мм, а не 75, 76, или 77 ровно? А дело в том, что в ходе промышленного роста в России во второй половине XIX — начале XX веков в машиностроении использовалась британская дюймовая измерительная система. Дюйм — это 2,54 сантиметра. Кстати, теперь вы знаете рост красивой и доброй девочки из сказки датского писателя и путешественника Ханса Кристина Андерсена.Чтобы хоть как-то упростить расчеты, дюйм на линейке делили на 10 частей. Поэтому российская винтовка Мосина-Нагана образца 1891 года имеет калибр в три десятых дюйма или, как было принято тогда говорить в технической терминологии, три линии. Отсюда и солдатское название — «трехлинейка». А артиллерийский калибр был принят ровно в 10 раз больше — 30 линий. Естественно, в дюймах это было 76,2 миллиметра, и когда пушка поступила на вооружение, в армии ее тут же окрестили «трехдюймовской».Трюхдюймовка была создана под влиянием французского полевого орудия 75 mle фирмы «Шнейдер». Оно стало самым массовым во французской армии и использовалось также в британских, бельгийских, испанских и американских войсках. А трофейные пушки использовалась даже немцами. После войны 75 mle поступила на вооружение Югославского королевства, Финляндии и Третьего рейха.Главными особенностями французского полевого орудия были рекордная скорострельность — до 30 выстрелов в минуту (немыслимая по тем временам цифра) и наличие гидропневматического тормоза отката, благодаря чему при выстреле пушка оставалась на месте и расчету не нужно было накатывать орудие на позиции и поправлять прицел. Хотя, скажем сразу, впервые противооткатное устройство было использовано именно в России — на 2,5-дюймовых (63,5-миллиметровых) скорострельных пушках Владимира Барановского.

Именно эти качества французской пушки поразили русских военных: военное министерство разместило в 1901 году на Путиловском заводе заказ на аналогичное орудие. В 1902 году пушка поступила на вооружение под названием «76-мм полевая скорострельная пушка обр. 1902».Орудие оказалось не менее удачным и даже лучше французской пушки, так как было способно стрелять по гаубичному перекидным огнем на больших углах возвышения. Это позволило русским артиллеристам в ходе русско-японской войны впервые в военной практике применить прием — батарейную стрельбу с закрытых позиций. Ранее считалось, что на это способны только мортиры, причем с весьма низкой точностью. Русские артиллеристы разработали новые методики инструментального определения координат цели, расчета прицела орудия и корректировки огня. Японские военные были поражены точностью стрельбы русских батарей, которых они при этом даже не видели.Пушка приняла участие в Первой мировой и гражданской войнах и даже в первые месяцы Великой отечественной при отражении немецкого наступления. Именно характеристики знаменитой «трехдюймовки» и послужили вдохновением для Василия Грабина. Он взял от старого орудия все самое лучшее, в том числе и возможность гаубичной стрельбы.К моменту создания ЗИС-3 на вооружении Красной Армии уже было несколько пушек этого же калибра в 76,2 миллиметра и похожих характеристик. В том числе, кстати, и пушка конструкции того же Грабина Ф-22 образца 1936 года. Однако конструктор считал эту пушку не совсем удачной, хотя сам при конструировании дал ей ласковое прозвище «Жельтенькая».

История этого имени довольно забавна: при изготовлении опытного образца в мастерских не оказалось под рукой зеленой краски и чтобы не красить орудие в трагический черный цвет, конструктор приказал покрасить его желтой краской, которая была в наличии.Работу над более совершенным образцом Грабин начал в мае 1941 года без официального задания Главного артиллерийского управления Красной Армии (ГАУ), а по собственной инициативе. Подобное категорически запрещалось и опытные образцы прятали в цехах, испытывая в условиях крайней секретности — но не от врагов, а от собственных чиновников.Подобный подход обуславливался тем, что глава ГАУ, маршал Григорий Иванович Кулик, считал, что дивизионная артиллерия такого калибра не способна бороться с тяжелыми немецкими танками, которых в 1941 году у немцев не существовало в природе. Они только еще разрабатывались. Но их появление ожидалось в самое ближайшее время, правда в реальности это случилось только в 1942 году. Причем немцы ускорили работы над своим первым образцом Т-VI под впечатлением от неожиданной встречи с советскими танками КВ-1 и КВ-2.Перед войной более перспективными считались дивизионные орудия калибра 85—95 мм, орудия схожего калибра и назначения применялись во Вторую мировую войну другими странами, Но Грабин пошел своим путем.Конструктивно ЗИС-3 была наложением качающейся части предыдущей модели дивизионного орудия Ф-22УСВ на легкий лафет противотанковой 57-мм пушки ЗИС-2. Значительная сила отдачи была компенсирована дульным тормозом, отсутствовавшим у Ф-22УСВ. Также на ЗИС-3 был устранен важный недостаток Ф-22УСВ — размещение рукояток наводки по разные стороны ствола орудия. Это позволило номерам расчета из четырех человек (командир, наводчик, заряжающий, подносчик) выполнять только свои функции.

К сожалению, к моменту готовности орудия и изготовления опытной партии война уже шла. Сталин ввел категорический запрет на запуск в производство новых образцов оружия, так как налаживание производства требовало времени и ресурсов и, как следствие, снижало выпуск старых образцов.Однако по совместному решению Грабина и руководства завода № 92 в серийное производство пошла именно ЗИС-3. Как следствие, военная приемка на заводе отказалась принимать «некондиционные» пушки, хотя два дивизиона ЗИС-3 все же успели поучаствовать в боевых действиях под Москвой. Но, несмотря на отличные отзывы о ЗИС-3 с фронта, Комитет обороны приказал свернуть производство.Однако конструктору путем неимоверной настойчивости и подковерных «плясок» в январе 1942 удалось показать сначала фронтовые рапорты, а потом и само орудие на полигоне лично Иосифу Сталину. На него боевые характеристики пушки произвели впечатление, и Грабин получил указание провести испытания и приемку ЗИС-3.В начале февраля 1942 г. были проведены официальные испытания, которые были скорее формальными. Приемка заняла всего пять дней — рекордный срок для этого вида оружия. По их итогам ЗИС-3 была принята на вооружение 12 февраля 1942 года с официальным названием «76-мм дивизионная пушка обр. 1942 г.».

Она поступила в армию в нескольких модификациях. ЗИС-3 — первое в мире артиллерийское орудие, которое собиралось на конвейере и самая массовая пушка Великой Отечественной войны. Всего в период с 1941 по 1945 год было выпущено 103 тысячи штук. Еще около 13 300 стволов было смонтировано на двух модификациях САУ СУ-76 — «Комсомолец» и «Коломбина». Для сравнения, за тот же период времени промышленность нацистской Германии выпустила около 25 000 буксируемых противотанковых 75-мм орудий Pak 40 и около 2600 вооруженных ими различных САУ.Пушка прошла всю войну. Она использовалась в качестве дивизионного орудия, для стрельбы с закрытых позиций, но не менее славно показала себя в качестве штурмового и противотанкового оружия, стреляя прямой наводкой. Некоторые историки считают, что один из дивизионов ЗИС-3 сделал первый залп по Берлину.Орудие продолжило службу и после войны, находясь на вооружении Советской Армии до конца 50-х годов, когда ее мощность перестала соответствовать современным требованиям. Более того, на полигоне в немецком городе Ордруфе, где я служил артиллеристом, ЗИС-3 использовались в качестве учебных и я лично стрелял из нее.Так что я знаю, что пишу.

Олег Денежка

chert-poberi.ru

57-мм противотанковая пушка ЗИС-2 — 21 Июня 2012

57-мм противотанковая пушка ЗИС-2



В 1940 году руководство Советского Союза получило дезинформирующие данные, в которых говорилось, что Германия создает и запускает в серию танки, имеющие толстую броню. Эту «дезу» руководство приняло за чистую монету, поскольку в самом СССР проектировались и создавались тяжелые и сверхтяжелые танки. Поэтому руководство от промышленности потребовало создать сверхмощные орудия. Среди артиллерийских конструкторов данному направлению мысли начальства больше всех обрадовался Грабин. Он имел отличный конструкторский коллектив, была лучше, чем в других отечественных КБ, налажена организация труда и самое главное лучшее в СССР опытное производство (завод № 92). В связи с этим Грабин практически забросил работы по созданию новых 95-миллиметровых дивизионных и танковых пушек и быстро начал проектировать 107-миллиметровые танковые и дивизионные пушки.





Советские солдаты проезжают на грузовике «Студебеккер» с 57-мм противотанковой пушкой образца 1941 года (ЗИС-2) на прицепе через немецкий населенный пункт на подступах к Берлину



Параллельно с этим, в мае 40-го года, Грабин начинает проектировать новую мощную 57-миллиметровую противотанковую пушку Ф-31. Любопытно, что техническое задание на проектирование и изготовление опытного образца 57-миллиметровой противотанковой пушки Грабин получил только 10.09.1940, когда проектирование и изготовление опытного образца были в самом разгаре.







При проектировании ЗИС-2 за основу была взята конструктивно-технологическая схема 76-миллиметровой полковой пушки Ф-24. Данный подход позволил сразу приступить к тех. проекту и рабочим чертежам. Схема пушки Ф-24, показавшей высокие качества во время полигонных испытаний, практически во всем отвечала тактико-техническим требованиям, выдвигаемым к новой 57-миллиметровой противотанковой пушке. Кроме замены 76-миллиметровой трубы на 57-миллиметровую коренной переработки требовали только некоторые механизмы, среди которых были и накатник (у ЗИС-2 его необходимо было установить над стволом, в то время как у Ф-24 он располагался под ним). Уменьшение угла вертикального наведения до 25° (с 65° у Ф-24) давало возможность использовать в новой пушке тормоз отката имеющего постоянную длину отката, что значительно упрощало задачу. Полковая пушка оснащалась откидными сошниками, в то время ка ЗИС-2 — постоянными, что позволяло сократить время перехода между походным и боевым положениями.



Для ЗИС-2 приняли бронебойный снаряд массой 3,14 кг с предполагаемой начальной скоростью 1000 м/с. Было принято решение использовать гильзу от 76–миллиметровой дивизионной пушки с переобжатием дульца гильзы с 76 на 57 миллиметров. Таким образом, гильза почти полностью унифицировалась.



В октябре 1940 года на заводе № 92 закончили опытный образец пушки Ф-31, и Грабин начал его заводские испытания.



В начале 1941 года заводской индекс Ф-31 новой 57-миллиметровой противотанковой пушки заменили на ЗИС-2. Это обуславливалось присвоением заводу № 92 им. Сталина.





Артиллеристы советской 6-й танковой бригады осматривают подбитые немецкие танки Pz.Kpfw. IV (на переднем плане) и Pz.Kpfw. III. Юго-Западный фронт



В начале 41-го года пушку ЗИС-2 приняли на вооружение под названием «57-миллиметровая противотанковая пушка образца 1941 года».



Интересно, что Грабин параллельно с ЗИС-2 создавал более мощную 57-миллиметровую противотанковую пушку ЗИС-1КВ. Ее проектирование было завершено в декабре 40-го года. ЗИС-1КВ спроектировали для калиберного снаряда массой 3,14 кг под начальную скорость 1150 метров в секунду. Длину ствола увеличили до 86 калибров (4902 мм). Верхний станок, лафет и прицел для пушки ЗИС-1КВ взяли от 76-миллиметровой дивизионной пушки Ф-22УСВ.





Тяжелый танк Pz.Kpfw. VI Ausf. B «Королевский тигр» командира 2-й роты 501-го тяжелого танкового батальона СС, подбитый советской противотанковой артиллерией. Тактический номер машины 205. Венгрия, район озера Балатон



Хотя Грабин и старался снизить вес конструкции лафета, однако масса новой 57-миллиметровой противотанковой пушки оказалась на 30 кг больше массы Ф-22УСВ (приблизительно 1650 кг). В январе 41-го года был завершен опытный образец ЗИС-1KB, в феврале — мае того же года прошли его полигонные испытания. Естественно, живучесть пушки при такой баллистике оказалась низкой. В книге «Оружие победы» Грабин писал, что начальная скорость после 40 выстрелов резко снижалась а кучность становилась неудовлетворительной. После 50 выстрелов состояние ствола становилось таким, что снаряд переставал «закручиваться» в канале ствола и попросту кувыркался во время полета. Этим экспериментом были обозначены границы возможностей 57-миллиметровых противотанковых пушек.



Необходимо отметить, что Грабин упрощает ситуацию, и ситуация с живучестью ЗИС-1КВ на самом деле была не столь плачевной. Дальнейшие работы по данной пушке остановили в связи с началом массового производства ЗИС-2.





Генерал армии К.К. Рокоссовский осматривает немецкий тяжелый танк Pz.Kpfw. VI«Тигр», подбитый артиллеристами 307-й дивизии под Понырями в июле 1943 года



Массовое производство ЗИС-2 начали 1 июня 1941 года, а приостановлено оно было 1 декабря того же года. В этот период была произведена 371 пушка. Производство ЗИС-2 приостановили по многим причинам. Основной из них было отсутствие на поле боя достойных целей. Даже на дистанциях свыше 1500 м пушка с легко пробивала броню любых немецких танков. Кроме того, было плохо налажено производство 57-миллиметровых выстрелов, и существовал риск, что ЗИС-2 попросту останутся без патронов. Напомним, что после 1917 г. 57-миллиметровые пушки и снаряды в СССР не изготавливались. В конце 1941 года некоторые деятели ГАУ ругали 57-миллиметровые снаряды за малое осколочное действие. Ну и наконец, имелись значительные технологические трудности изготовления ствола такой длины (73 калибра).



Грабин в ответ на последнее обвинение, после того как с производства сняли ЗИС-2, начал проектировать новую 57-миллиметровую противотанковую пушку ИС-1, которая фактически являлась ЗИС-2 с укороченным на 10 калибров стволом (до 63,5 клб). Масс ствола немного уменьшилась (до 317,5 кг), внутреннее устройство ствола и его нарезка остались прежними. 6 июня 1942 года опытный образец ИС-1 передали для полигонных испытаний на Гороховецкий полигон.





Однако противотанковая пушка ИС-1 на вооружение не поступила, однако и сам Грабин, и Красная армии от этого лишь выиграли. С появлением у немцев танков «Пантера» и «Тигр» срочно потребовались мощные ПТП.



15 июня 43-го года пушку ЗИС-2 вновь приняли на вооружение, однако, теперь под названием «57-миллиметровая противотанковая пушка образца 2943 года». Через несколько недель пушка начала поступать в войска.



Производство 57-мм пушек ЗИС-2 (Табл. 38)



В 1950-1951 годах на заводе № 235 были изготовлены только стволы ЗИС-2, а в 57-м году на заводе пушки ЗИС-2 начали переделывать в ЗИС-2Н.



На заводе № 235 в 1948 году попытались модернизировать ЗИС-2. Новой противотанковой пушке был присвоен заводской индекс В-22. В 1948 году заводом № 235 был изготовлен опытный образец. После того как были проведены заводских испытаний в объеме пробега 1000 км и 315 выстрелов пушку допустили к полигонным испытаниям. Пушка В-22 летом 1949 года испытывалась на АНИОПе. В-22, согласно отчету полигона, нуждалась в увеличении клиренса по сошникам и доработке противооткатных устройств. По поводу финансирования работ над В-22 между ГАУ и заводом возник спор, и в начале 50-го года В-22 исключили из плана ОКР.



Устройство пушки ЗИС-2



В 1941 году изготавливалось два типа стволов — со свободной трубой и моноблок. Начиная с 1943 года изготавливали только моноблоки.

Затвор клиновой вертикальный с полуавтоматикой копирного (механического) типа.

Накатник гидропневматический, тормоз отката гидравлический. Противооткатные устройства при выстреле откатываются со стволом.

Подъемный механизм – двухсекторный. Поворотный механизм – толкающего типа винтовой.

Уравновешивающий механизм тянущего типа пружинный, состоял из пары колонок, которые размещались в патрубках верхнего станка.

Большинство станин ЗИС-2 образца 1941 года были коробчатые, хотя встречались и трубчатые станины. Начиная с 1943 года, изготавливались исключительно трубчатые станины.







На пушке устанавливались колеса от ГАЗ-АА. Подрессоривание – пружинное. Боевая ось прямая.

Для 57-миллиметровых пушек образца 1943 года применяли унифицированный передок образца 1942 года от 76-миллиметровых полевых и дивизионных пушек. В коробе передка имелось 6 лотков под 24 патрона. Масса системы с передком составляла около 1800 кг.

57-миллиметровая пушка ЗИС-2 оснащалась оптическими прицелами ПП1-2, ОП2-55, ОП4-55 или ОП4М-55.

Пушку ЗИС-2Н кроме оптического прицела ОП2-55, ОП4-55 или ОП4М-55 оснащалась ночным прицелом АПН-57 или АПНЗ-55.





Унитарные выстрелы ЗИС-2 (слева направо): УБР-271, УБР-271СП, УБР-271К, УБР-271П, УО-271У, УЩ-271



В марте 58-го года приступили к разработке 57-миллиметровых вращающихся кумулятивных снарядов к ЗИС-2, Ч-26 и Ч-51. Данными о принятии кумулятивных снарядов на вооружение автор не располагает.

Источник: http://topwar.ru/

politobzor.3dn.ru

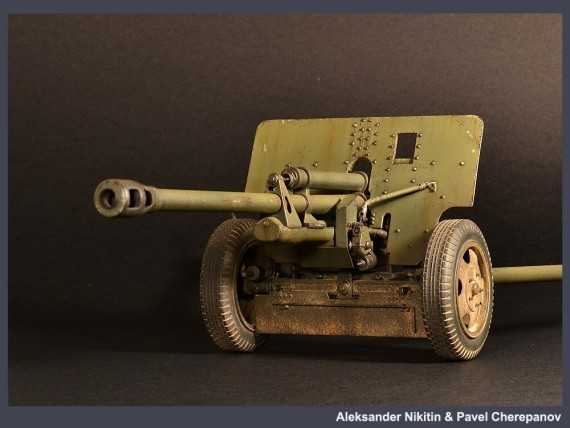

76-мм пушка ЗИС-3 (1:16 )

ИСТОРИЯ
76-мм дивизионная пушка образца 1942 года (ЗиС 3) — 76,2-мм советская дивизионная и противотанковая пушка. Главный конструктор — В. Г. Грабин, головное предприятие по производству — артиллерийский завод № 92 в городе Горьком. ЗИС-3 стала самым массовым советским артиллерийским орудием, выпускавшимся в годы Великой Отечественной войны. Благодаря его выдающимся боевым, эксплуатационным и технологическим качествам специалисты признают это орудие одним из лучших орудий Второй мировой войны. В послевоенное время ЗИС-3 долго состояла на вооружении Советской Армии, а также активно экспортировалась в ряд стран, в некоторых из которых она находится на вооружении и в настоящее время.

СБОРКА выполнялась Александром, ему слово:
Основа модели — PDF файл, доступный в свободном скачивании от Patero. Масштаб 1/16. Стыкуемость отличная. PDF файл был обработан и нарезан из картона разной толщины методом лазерной резки Сергеем Черевченко (комп. SLC-лазерная резка). Заклепки сделаны из листового пластика пробойником от Питера Хорвата. Некоторые элементы (рукоятки) выполнены из медной проволоки и припоя. Дульник — точеный. Далее все как обычно: нож, цианоакрилат, наждачная бумага.

ОКРАСКА выполнялась Павлом, по его стандартным технологиям, уже сто раз описанным. Везеринг делался совместно с Александром, довольно умеренно, немного пыли, кое-где сколы и потертости до металла (грифелем).

Александр Никитин
Павел Черепанов

ost-front.ru

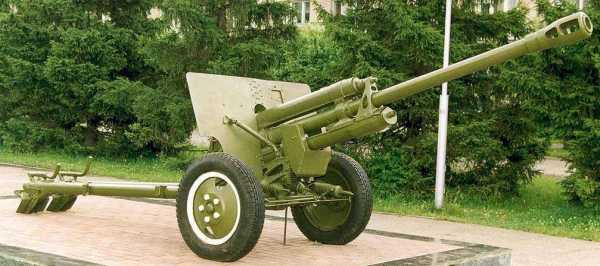

76-мм Дивизионная Пушка ЗиС-3 1942 Года

29.05.2018

Советская 76-мм дивизионная пушка ЗиС-3 1942 года представляет собой универсальную артиллерийскую систему, предназначенную для непосредственного огневого усиления действий стрелковых подразделений и для использования в качестве эффективного противотанкового средства. Благодаря удачной конструкции, пушка Зис-3 стала первым отечественным орудием, целиком собираемым на конвейере. По огневым и баллистическим качествам советское орудие считается одной из лучших артиллерийских систем периода Второй мировой войны.

Разработка и серийный выпуск дивизионной пушки

Орудие создавалось в инициативном порядке конструкторским коллективом под руководством В.Г. Грабина в канун Великой Отечественной войны. Решение о создании мощной и универсальной полевой пушки среднего калибра было принято ввиду отсутствия на вооружении артполков дивизий и корпусов РККА орудия, способного решать сразу несколько боевых и тактических задач. Основной технической и производственной базой стал Горьковский артиллерийский завод №9.

Конструкция нового оружия предусматривала установку пушки Ф-22УСВ на лафет орудия ЗиС-2. В результате незначительных технических переделок новая пушка была уже готова к концу 1941 года.

Некоторое количество пушек было выпущено еще до начала проведения испытаний, которые проводились непосредственно в боевых условиях советско-германского фронта. Это позволило уже в феврале 1942 года принять новое орудие на вооружение РККА под названием – 76-мм дивизионная пушка ЗиС-3 образца 1942 года с индексом ГАУ — 52-П-354У.

Расчет советской дивизионной пушки ЗиС-3 образца 1942 года ведет огонь по противнику. Бреслау, Германия, апрель 1945 года

Всего за годы войны было выпущено 103 тыс. орудий, что сделало это орудие самой массовой артиллерийской системой в СССР. Помимо этого количества еще свыше 13 тыс. орудий было изготовлено для установки на советские самоходки СУ-76.

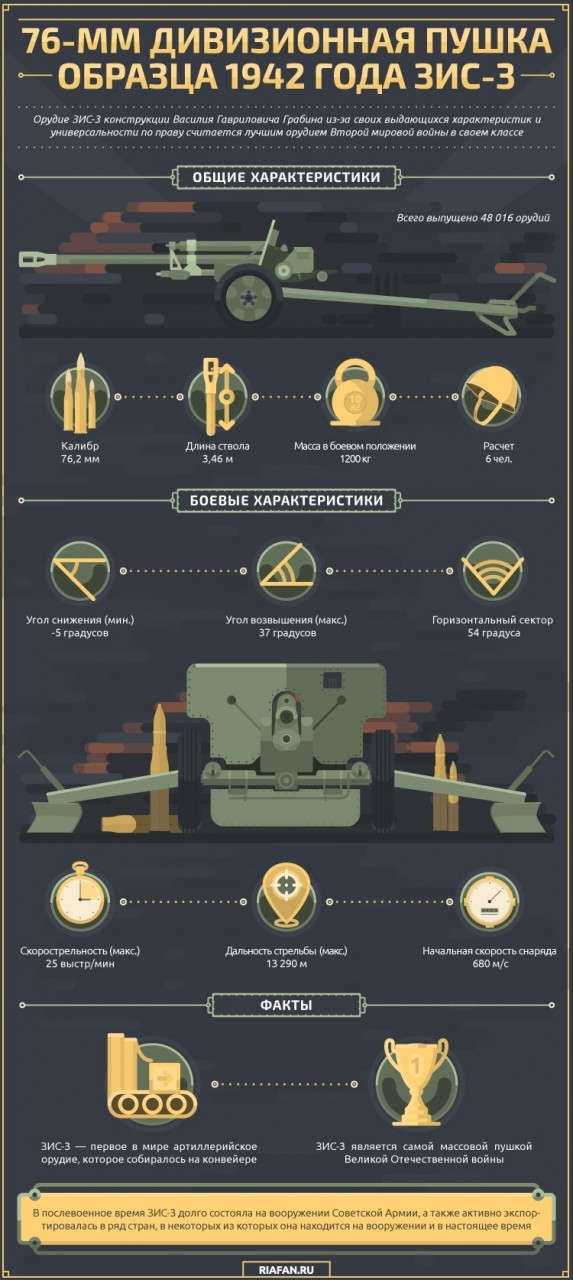

Тактико-технические характеристики дивизионной 76-мм пушки ЗиС-3М

• Расчет — 6 человек.
• Боевая масса — 1,2 т.
• Заряжание унитарное.
• Начальная скорость бронебойного снаряда — 662 м/сек.
• Скорострельность: 25 выстр./мин.
• Максимальная дальность стрельбы — 13290 м.
• Дальность прямого выстрела бронебойным снарядом: на дальности 500 м. — 55 мм., на дальности 1000 м. — 50 мм.
• Основные типы боеприпасов: осколочно-фугасные, бронебойные, подкалиберные, кумулятивные снаряды, шрапнель.
• Вес бронебойного снаряда — 6,5 кг.
• Время перевода из походного положения в боевое: 30-40 сек.
• Способ транспортировки: перевозится конной тягой, легковыми и грузовыми автомобилями, тягачом «Комсомолец».

Дивизионная 76-мм пушка ЗиС-3 в течение 1942-45 годов принимала участие в боях на всех участках советско-немецкого фронта. В послевоенной время орудие оставалось на вооружении армейских частей Советской Армии и поставлялось в дружественные Советскому Союзу страны.

Фото

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
