Конструкция системы питания ЗИЛ-131
Система питания двигателя принудительная, с подачей топлива топливным насосом диафрагменного типа.
Топливом для двигателя служит автомобильный бензин с октановым числом не ниже 76 (ГОСТ 2084— 67).
Применение автомобильного бензина более низкого качества может оказаться причиной ненормальной работы двигателя (детонация, повышенное образование нагара, увеличенный расход топлива, прогар прокладок и головок блока цилиндров и т. д.).
Топливные баки основной и дополнительный, емкостью по 170 л каждый, расположены по обе стороны рамы под грузовой платформой.
Наливные горловины баков закрыты герметичными откидными крышками с быстродействующими зажимами (рис. 2).

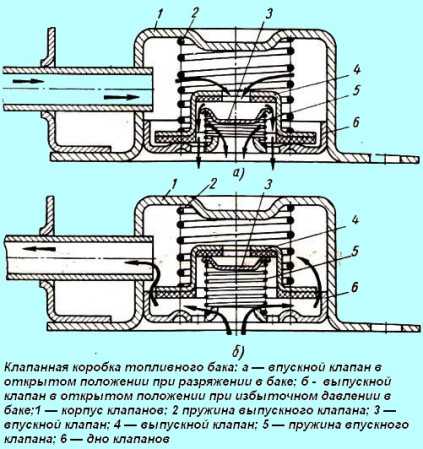

Правый топливный бак снабжен клапанной коробкой (рис. 3) с автоматически действующими клапанами (впускным и выпускным), соединяющим полость топливного бака с атмосферой в случае повышения или понижения внутреннего давления в баке.
Левый топливный бак соединен с правым топливным баком воздушной трубкой.
При разрежении в баке 0,016—0,034 кГ/см2 открывается впускной клапан 3 клапанной коробки и баки сообщаются с окружающим воздухом.
При повышении давления в баках на 0,11—0,18 кГ/см2 открывается выпускной клапан 4. Такое устройство клапанной коробки обеспечивает выравнивание давления в баках и уменьшает потери топлива от испарения.
Клапан соединен с воздушной трубкой, выведенной выше уровня заданного брода и закрепленной на задней стенке кабины.
В случае, если после заправки топливных баков предполагается длительная стоянка, рекомендуется не заливать правый бак полностью во избежание вытекания топлива через клапан при повышении внешней температуры.
В рычаге быстродействующего зажима пробки имеется отверстие 5 (см. рис. 3), совпадающее при закрытом положении пробки с отверстием в скобе горловины.
При движении по бездорожью, для устранения случаев самопроизвольного открывания пробок в результате зацепов в отверстия пробок и скоб горловины, необходимо вешать замок или вставлять болт с гайкой.
При эксплуатации необходимо периодически проверять и подтягивать крепление топливных баков и кронштейнов, спускать отстой через спускные пробки и промывать баки, очищать и промывать клапаны на дополнительном баке и продувать трубки, соединяющие основной и дополнительный баки.
Если оба бака полностью наполнены, расходовать топливо следует сначала из основного (левого) бака.
Расходовать топливо из дополнительного (правого) бака нужно только в том случае, если невозможно заправить топливом основной бак.
Переключают баки краном, установленным на кронштейне фильтра-отстойника основного бака. Кран имеет три положения: включен основной бак, включен дополнительный бак (правый) и кран закрыт (см. рис. 1).
Уровень топлива в баках контролируется указателем уровня, установленным на щитке приборов. Указатель уровня топлива может быть подключен к любому баку, независимо от того, из какого бака расходуется топливо.
Переключатель указателя уровня топлива установлен на переднем щите кабины. Правое положение соответствует подключению правого бака, левое положение левого бака.
Конструкция и обслуживание карбюратора дана в статье «Карбюратор К-88».
autoruk.ru
Топливные баки | АвтоКлуб ЗиЛ 131
В случае обнаружения течи топливные баки должны быть отремонтированы. Перед ремонтом топливные баки должны быть хорошо очищены снаружи от грязи, продуктов коррозии и промыты.
Внутреннюю полость бака промывают горячим раствором каустической соды и водой. При этом бак не только очищается от загрязнений, но из него удаляются пары бензина. После промывки бак проверить на герметичность. Для этого все отверстия бака закрыть заглушками, а к штуцеру сливного крана присоединить шланг воздухопровода и погрузить бак в ванну с водой. Проверку производить под давлением 0,3— 0,4 кГ/см 2. Места выхода воздушных пузырьков будут указывать места течи.
Незначительные трещины устраняют пайкой мягкими припоями. Большие трещины или пробоины ремонтируют наложением накладок. Концы трещины засверливают, накладки припаивают твердым припоем или приваривают газовой сваркой.
Трещины в топливном баке можно также заваривать газовой или электрической сваркой. С целью предупреждения при сварке возможного взрыва бака от скопившихся паров бензина рекомендуется перед сваркой промыть бак горячим раствором каустической соды и водой. Для большей гарантии от возможного взрыва бака при заварке часто применяют отработавшие газы карбюраторного двигателя, которыми заполняют бак через шланг и искрогаситель перед заваркой трещин.
При наличии больших трещин или пробоин бак следует заменить. Для снятия топливного бака с двухосного автомобиля ЗИЛ-130 необходимо: отвернуть накидные гайки крепления трубопровода, идущего от топливного бака к фильтру-отстойнику, и снять трубопровод, отъединить провод от датчика указателя уровня топлива; отвернуть контргайки и гайки крепления двойных стальных лент к кронштейнам бака, снять верхние стальные ленты и топливный бак.
Для снятия фильтра-отстойника надо: отвернуть накидную гайку крепления трубопровода, идущего к топливному насосу, и трубопровод, идущий к крану бака, затем снять их; отвернуть гайки крепления фильтра и снять фильтр-отстойник.
При снятии топливных баков с седельных автомобилей-тягачей необходимо дополнительно отъединить трубопровод, соединяющий оба топливных бака, отвернув две накидные гайки, а также отъединить электрический провод от датчика указателя уровня топлива со второго бака.
Установку топливных баков на двухосных автомобилях производить в обратной последовательности.
Снятие основного топливного бака и фильтра-отстойника с трехосных автомобилей производится так же. как и с двухосных автомобилей.
Для снятия дополнительного топливного бака с автомобиля ЗИЛ-157К необходимо: отвернуть гайки стремянок крепления платформы к раме и снять стремянки; отвернуть гайки крепления переднего и среднего кронштейнов платформы к правой балке рамы; поставить под заднюю часть платформы домкраты или подвести подъемную таль и приподнять платформу на такую высоту, чтобы можно было вынуть топливный бак через образовавшийся проем между платформой и рамой; отъединить шланг наливной горловины и воздушную трубку, ослабив отверткой винты стяжных хомутиков; снять топливопровод, идущий к основному- топливному баку; отъединить электрический провод от датчика указателя уровня топлива, после чего отвернуть гайки крепления стальных лент бака, снять ленты и вынуть топливный бак.
Для снятия наливной горловины дополнительного топливного бака надо отвернуть гайки крепления кронштейна горловины и снять горловину бака.
Установку топливных баков на автомобиле ЗИЛ-157К производить в обратной последовательности. На автомобиле ЗИЛ-131 крепление правого и левого бака одинаково.
При повреждении клапанов крышки топливного бака надо заменить крышку в сборе.
Для замены неисправных топливопроводов, кроме запасных, завод выпускает трубки из томпака Л96 длиной от 1000 мм до 2000 мм (труба тянутая диаметром 8X0,75, мягкая, ГОСТ 617—53). Из этих трубок и арматуры к ним (также выпускаемой заводом для запасных частей) могут изготавливаться топливопроводы любых размеров для всех автомобилей.
zil131.net
Топливная система ЗИЛ-131
Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238
__________________________________________________________________________
__________________________________________________________________________
Топливная система ЗИЛ-131
___________________________________________________________________________
Система питания топливом двигателя имеет принудительную подачу (рис. 21).
Топливный насос ЗИЛ-131 (рис. 22) — мембранный, герметизированный, с рычагом для ручного подкачивания топлива (при температуре окружающего воздуха ниже —30 °С подкачивать топливо необходимо только после предварительного прогрева двигателя).

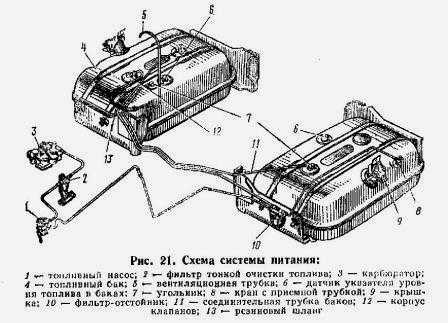

Рис. 21. Схема топливной системы
Рис. 22,23. Бензонасос и фильтр тонкой очистки топлива ЗИЛ-131
Не следует без необходимости разбирать топливный насос во избежание появления течи топлива между плоскостями разъема крышки, головки и корпуса.
При разборке бензонасоса ЗИЛ-131 необходимо снять сетку и промыть ее в чистом бензине. Разбирать и собирать насос надо осторожно, чтобы не повредить мембрану и прокладку.
При замене мембраны, чтобы не повредить лист прорезиненной ткани, необходимо осторожно завертывать гайку толкателя. Во время сборки мембраны следует проверять, не попали ли между тарелками и мембраной частицы пыли, опилки, металлическая стружка и т. д., так как это приводит к быстрому изнашиванию мембраны.
При сборке головки топливного насоса с корпусом соединительные винты 2 надо затягивать, когда мембрана отжата в нижнее положение.
Фильтр тонкой очистки топлива (рис. 23) с керамическим фильтрующим элементом и съемным пластмассовым стаканом-отстойником 5 установлен перед карбюратором.
Фильтр следует периодически промывать ацетоном, а фильтрующий элемент продувать сжатым воздухом, подводя его изнутри элемента, для чего предварительно надо отвернуть гайку и снять стакан-отстойник. При разборке и промывке фильтра необходимо особенно осторожно обращаться с фильтрующим элементом. Запрещается эксплуатировать двигатель без фильтрующего элемента, заменять его следует через 20— 25 тыс. км пробега.
Топливные баки основной (левый) и дополнительный (правый) имеют объем по 170 л, расположены по обе стороны рамы под грузовой платформой. Заливные горловины баков закрыты герметичными откидными крышками с зажимами.
Правый топливный бак снабжен клапанной коробкой с автоматически действующими клапанами (впускным и выпускным), соединяющими полость топливного бака с атмосферой в случае повышения или понижения внутреннего давления в баке.
Конструкция и принцип действия клапанов аналогичны конструкции и принципу действия клапанов, установленных в пробке радиатора. Левый топливный бак соединен с правым топливным баком вентиляционной трубкой.
При разрежении в баке 1,6—3,8 кПа (0,016—0,038 кгс/см) открывается впускной клапан клапанной коробки, и баки сообщаются с атмосферой. При повышении давления в баках до 11 —18 кПа (0,11—0,18 кгс/см2) открывается выпускной клапан.
Такая конструкция клапанной коробки обеспечивает выравнивание давления в баках и уменьшение потерь топлива от испарения. Клапан соединен с вентиляционной трубкой, выведенной выше уровня воды заданного брода и закрепленной на задней стенке кабины.
Если после заправки топливных баков предполагается длительная стоянка, то рекомендуется не заливать правый бак полностью во избежание вытекания топлива через клапан при повышении температуры воздуха.
В рычаге быстродействующего зажима крышки предусмотрено отверстие, совпадающее при закрытом положении с отверстием в скобе горловины. При движении по бездорожью для устранения случаев самопроизвольного открывания крышки в отверстия необходимо вставлять замок или болт с гайкой.
При эксплуатации следует периодически проверять и подтягивать крепление топливных баков и кронштейнов, удалять отстой через сливные пробки и промывать баки, очищать и промывать клапаны в дополнительном баке и продувать трубку, соединяющую основной и дополнительный баки, а также трубку, соединяющую баки с атмосферой. Для отключения баков на них установлены винтовые краны.
Уровень топлива в баках контролируется указателем уровня, установленным на щитке приборов. Указатель уровня топлива может быть подключен к любому баку независимо от того, из какого бака расходуется топливо.

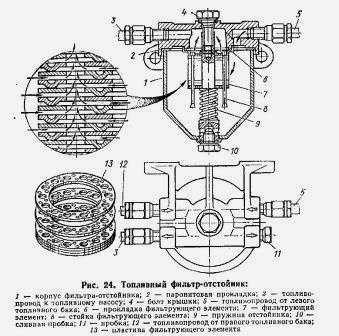

Рис. 24. Топливный фильтр-отстойник ЗИЛ-131
Переключатель указателя уровня топлива установлен на переднем щите кабины. Правое положение переключателя соответствует подключению правого бака, левое — подключению левого бака. Для заливки топлива в дополнительный бак следует использовать выдвижную трубу с фильтром основного бака.
Топливный фильтр-отстойник (рис. 24) установлен на переднем кронштейне топливного бака.
Для промывки элемента необходимо отвернуть болт 4 крышки фильтра-отстойника и снять корпус 1 вместе с фильтрующим элементом. Во время разборки фильтра- отстойника важно не повредить прокладку 2, обеспечивающую герметичность соединения корпуса с крышкой.
При удалении грязи из отстойника следует предварительно закрыть кран топливного бака. Отвернув пробку и опорожнив отстойник, необходимо промыть его чистым бензином. Для этого надо открыть кран на время, достаточное для ополаскивания отстойника. Промыв элемент бензином, следует установить его на место и затянуть болт на крышке.
Карбюратор
Карбюратор ЗИЛ-131 — вертикальный, с нисходящим (падающим) потоком смеси, с балансированной поплавковой камерой. Карбюратор — двухкамерный, каждая камера имеет два диффузора. Необходимый состав смеси обеспечивается вследствие пневматического торможения топлива и применения клапана экономайзера.
Карбюратор К-88 имеет раздельную для каждой камеры систему холостого хода. Для обогащения смеси при резком открытии дроссельных заслонок в карбюраторе предусмотрен ускорительный насос.
Рис.25. Карбюратор К-88 автомобиля ЗИЛ-131
Для облегчения пуска холодного двигателя карбюратор имеет воздушную заслонку с автоматическим клапаном и кинематической связью воздушной и дроссельных заслонок, Поплавковая камера, ускорительный насос, экономайзер и воздушная заслонка — общие для обеих камер. Схема карбюратора показана на рис. 25.
Систему холостого хода регулируют упорным винтом, ограничивающим
закрытие заслонок, и двумя винтами, изменяющими состав смеси при
полностью прогретом двигателе и исправной системе зажигания. Особое
внимание должно быть обращено на исправность свечей зажигания и
точность зазора между их электродами.
Следует учитывать, что карбюратор ЗИЛ-131 двухкамерный и состав смеси в каждой камере регулируется независимо от состава смеси в другой камере соответствующим винтом: при завертывании винтов смесь обедняется, а при их отвертывании — обогащается.
При выполнении операций регулировки холостого хода необходимо измерить содержание оксида углерода в отработавших газах в такой последовательности:
— установить аппаратуру (газоанализатор) для измерения содержания оксида углерода в отработавших газах;
— установив рычаг коробки передач в нейтральное положение и включить сцепление;
— подсоединить к двигателю тахометр; пустить и прогреть двигатель до температуры 80— 90 °С;
— установить пробоотборное устройство газоанализатора в трубу глушителя на глубине 300 мм от среза;
— установить частоту вращения коленчатого вала двигателя в пределах 500—600 об/мин;
— измерить содержание оксида углерода в отработавших газах; измерять надо не ранее чем через 30 с после того, как установится необходимая частота вращения коленчатого вала двигателя.
При несоответствии содержания оксида углерода норме следует отрегулировать карбюратор К-88 винтами, изменяя состав топливной смеси системы холостого хода. Состав смеси в каждой камере карбюратора регулируется отдельным винтом.
При повышенном содержании оксида углерода в отработавших газах винты 1 необходимо завернуть на 1/4 оборота и после стабилизации показаний газоанализатора зафиксировать результат. При необходимости операцию следует повторить.
При регулировании нужно постоянно следить за показаниями тахометра и газоанализатора. Частота вращения коленчатого вала двигателя на режиме холостого хода должна быть постоянной в заданных пределах и поддерживаться регулировкой упорного винта дроссельных заслонок.
После завершения регулирования частоты вращения на режиме холостого хода необходимо измерить содержание оксида углерода в отработавших газах при средней частоте вращения коленчатого вала двигателя (1900 — 2000 об/мин), Состав смеси на данном режиме работы двигателя не регулируется.
При несоответствии содержания оксида углерода нормам необходимо установить причину этого. Повышение содержания оксида углерода в отработавших газах может свидетельствовать о негерметичном уплотнении топливных жиклеров системы холостого хода или других элементов.
Правильно отрегулированный карбюратор должен обеспечивать устойчивую работу исправного двигателя на режиме холостого хода.
Рис.27. Пневмоцентробежный ограничитель
Пневмоцентробежный ограничитель (рис, 27) ограничивает максимальную
частоту вращения коленчатого вала двигателя ЗИЛ-131. Ограничитель
состоит из двух механизмов; центробежного датчика, вращающегося от
распределительного вала двигателя, и мембранного исполнительного
механизма, который воздействует на дроссельные заслонки карбюратора;
срабатывает при частоте вращения коленчатого вала 3200 об/мин.
Необходимо удалять отстой из карбюратора и прочищать его. Промывать карбюратор следует чистым бензином или ацетоном с последующей продувкой сжатым воздухом.
В карбюраторе имеются резиновые и прорезиненные детали (мембрана ограничителя, паронитовые прокладки, клапан подачи топлива и клапан экономайзера с эластичным запорным элементом), поэтому промывать карбюратор ацетоном или растворителями на его основе надо только после снятия этих деталей.
При разборке карбюратора, снимая верхний корпус, необходимо отвернуть полый винт 14 (см. рис, 25). При этом надо учитывать, что нагнетательный игольчатый клапан 40 не закреплен и может выпасть из корпуса.
Категорически запрещается применять проволоку или какие-либо металлические предметы для прочистки жиклеров, форсунок, каналов и отверстий. Запрещается продувать сжатым воздухом собранный карбюратор через топливоподводящее отверстие и балансировочную трубку, так как это приводит к повреждению поплавка.
При длительном хранении карбюраторов должны быть приняты меры для защиты их от коррозии, загрязнения и повреждения.
Фильтр воздушный
Воздушный фильтр ЗИЛ-131 (рис. 28) — пеномасляный, инерционный, с трехступенчатой очисткой воздуха и специальным патрубком отбора воздуха в компрессор.
Воздушный фильтр состоит из следующих основных частей; корпуса 8, пеномаслоудерживающей набивки 9, дросселирующей кассеты 12 из капронового волокна, отражателя 15, масляной ванны 16. Для уплотнения соединения корпуса с масляной ванной установлена резиновая прокладка 13.
Рис. 28. Воздушный фильтр
Дросселирующая кассета 12 свободно вставляется в фигурные пазы корпуса фильтра и небольшим поворотом по окружности закрепляется в нем. Для предотвращения самопроизвольного вывинчивания кассета удерживается пружинами 3 и 14, расположенными на отражателе 15.
Масляную ванну 16 с отражателем 15 крепят к корпусу 8 двумя тросами 4, расположенными на корпусе фильтра и в рычаге 6, что облегчает снятие этой ванны. Воздушный фильтр крепят кронштейнами 10, приваренными к корпусу фильтра, которые надевают на цилиндрические стойки, после чего затягивают болтами. Воздушный фильтр соединен с карбюратором и компрессором шлангами.
Воздух под действием разрежения, создаваемого двигателем, поступает в центральную трубу 7 и, двигаясь вниз, соприкасается с маслом; при этом происходит первая инерционная очистка воздуха от наиболее крупных частиц пыли.
Масло под напором воздуха движется от центра отражателя 15 к отверстиям и частично попадает в дросселирующую кассету 12 и пеномаслоудерживающую набивку 9, причем часть масла через отверстия стекает в полость 20 масляной ванны 16.
Из полости 20 масло под давлением выбрасывается через центральное отверстие 18 вследствие разности уровней масла в полости 20 и зоне 1 над отражателем и, двигаясь по отражателю 15, смывает с него пыль.
Масло, попавшее в дросселирующую кассету 12 из пеномаслоудерживающую набивку 9, сильно вспенивается. Проходя через вспененное масло и фильтрующие набивки, воздух очищается от более мелких частиц пыли.
Поток воздуха удерживает масло в набивке 9 и кассете 12. Так как масло непрерывно попадает в пеномаслоудерживающие набивки, то излишки его по набивке стекают вниз. Часть масла, стекающего по набивке, достигает отверстий, через которые оно попадает в полость масляной ванны.
Во время прохождения воздуха над отражателем в зоне 2 создается разрежение, вследствие которого масло, стекающее по внутренним стенкам набивок к окнам 5 в эжекторе 19, всасывается и подхватывается потоком воздуха, образуя завесу, достигающую отражателя 15. Через эту завесу проходит воздух, частично унося масло в набивку 9 и кассету 12.
Загрязненное масло по мере стенания отстаивается в масляной ванне 16, где пыль выпадает в осадок. Движение масла в набивке и по отражателю, а также работа эжектора обеспечивают циркуляцию масла.
Так как режимы работы двигателя изменяются достаточно часто, то изменяются и режимы работы воздушного фильтра. При этом масло то поднимается до максимального уровня в набивке, то стекает в ванну 16, что обеспечивает дополнительную промывку набивок.
Воздух к воздушному фильтру подводится через воздушный канал в капоте, с которым воздушный фильтр соединен гофрированным патрубком. Воздушный фильтр необходимо периодически чистить и заправлять вновь маслом. При очистке все детали фильтра следует тщательно промыть в бензине или керосине; фильтрующий элемент после промывки надо смочить в масле; перед установкой элемента на место лишнее масло должно с него стечь.
Масло заливают в ванну до горизонтальных отметок, выштампованных на стенке ванны. Если уровень масла в ванне фильтра выше установленного нормой, то излишнее масло будет унесено потоком воздуха в двигатель, что недопустимо. Для смазывания фильтрующего элемента и заправки масляной ванны фильтра применяют масло, употребляемое для смазывания двигателя.
Смазывание фильтрующего элемента и заправку масляной ванны маслом следует проводить, предварительно сняв фильтр с двигателя. Работа двигателя без фильтра или с фильтром без масла недопустима.
Следует помнить, что срок службы двигателя ЗИЛ-131 в значительной степени зависит от правильной работы воздушного фильтра и от своевременной его очистки и заправки.
Система выпуска газов состоит из двух расположенных с обеих сторон двигателя выпускных газопроводов, которые объединяют каждый по четыре цилиндра; газопроводы имеют присоединительные фланцы. Приемные трубы идут от каждого газопровода к общему глушителю, закрепленному под рамой автомобиля.
При эксплуатации необходимо следить за тем, чтобы крепежные хомуты приемных труб глушителя были плотно затянуты, а глушитель надежно закреплен на раме.
Конструкция системы выпуска газов позволяет устанавливать комплект оборудования для специальной обработки автомобиля. Это оборудование комплектуется согласно соответствующей инструкции.
