Железный купол

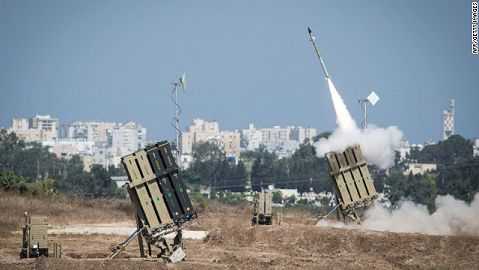

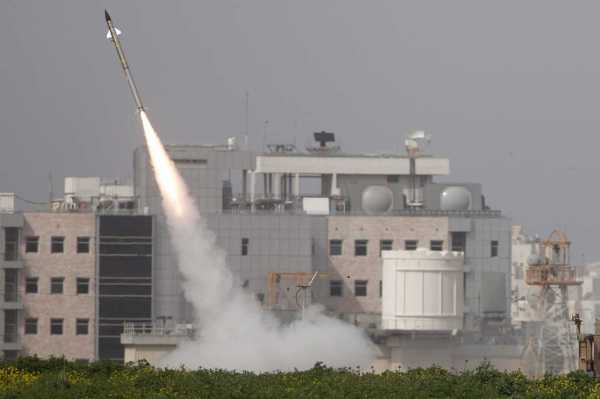

«Железный купол» запускает ракету во время операции «Облачный столп»
Тип тактическая система ПРО
Страна Израиль Израиль
История службы
Годы эксплуатации 2011 — н. в.
Принят на вооружение 205
На вооружении Израиль Израиль
Сингапур Сингапур[1]
Войны и конфликты Конфликт в секторе Газа (операции «Облачный столп», «Нерушимая скала»)
История производства
Конструктор Rafael и IAI
Разработан 2005 — н. в.

ru.wikipedia.org

«Железный купол» Израиля (Iron Dome)

Вы наверное слышите последние дни о я противостоянии Израиля и Палестины. Палестина обстреливает Израиль ракетами «Хасан» , а Израиль обороняется с помощью «Железного Купола» и наносит ответные авиационные удары. Давайте узнаем подробнее об этой оборонительной системе.

Новой системе противоракетной обороны, предназначенной для уничтожения неуправляемых тактических ракет малой дальности, израильтяне дали название «Железный Купол» (ивр. кипат барзель, англ. Iron Dome). Система, созданная израильской компанией «Рафаэль» (Rafael Advanced Defense Systems Ltd.) позволяет прикрыть территорию площадью более 150 квадратных километров (если запуск произведен в 15 километрах от комплекса) и способна поражать ракеты, выпущенные на удалении от 4 до 70 километров.

Система ПРО «Железный Купол» состоит из радиолокационной станции (РЛС), центра управления и пусковых установок с ракетами-перехватчиками.

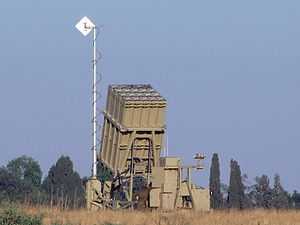

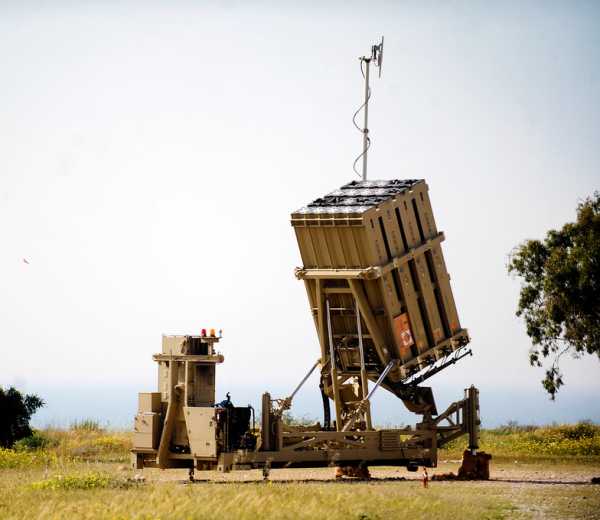

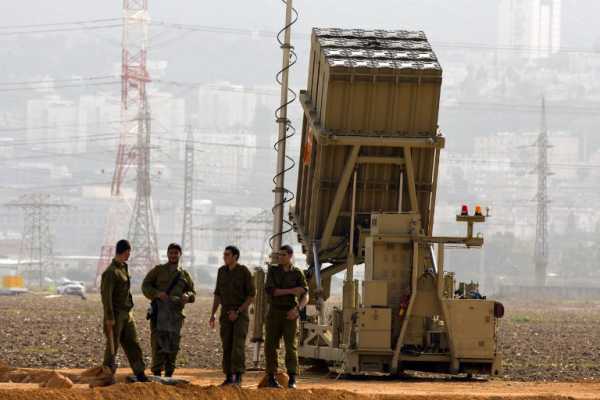

В систему входят три пусковые установки ракет «Тамир» (по 20 ракет в каждой). Ракета-перехватчик имеет длину 3 метра и массу 90 кг, ее диаметр — 160 мм, а скорость — около 300 метров в секунду (это в несколько раз выше скорости цели). Информация о боевой части ракеты является секретной.

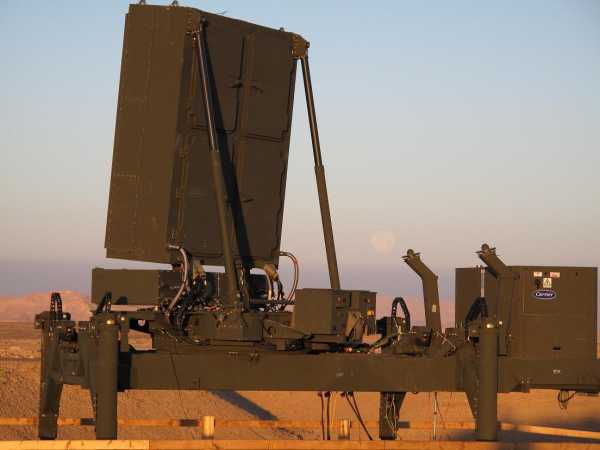

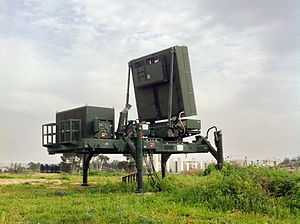

Многоцелевые радиолокационные станции для системы «Железный Купол» — EL/M-2084 —производятся компанией Elta Systems (Израиль). РЛС раннего предупреждения идентифицирует цель и определяет траекторию ее движения. Если расчетная траектория цели указывает на то, что ракета упадет в безлюдном районе, команда на перехват не отдается. Это позволяет снизить затраты на функционирование системы.

Такая экономия если не оправдана, то по крайней мере понятна — перехват одной цели «Железным Куполом» может обходиться в 30-50 тысяч $ (и это в случае серийного производства противоракет большими партиями). Для сравнения, стоимость ракеты «Град» — около одной тысячи $, а самодельного «Кассама» — от 200 $ (именно эти ракеты чаще всего применяются боевиками исламистских организаций Сектора Газы для обстрела территорий Израиля).

Ракета должна поразить цель в наивысшей точке ее траектории (чтобы уменьшить вероятный ущерб в случае, если атакованная ракета имеет химическую или биологическую боеголовку). С момента обнаружения цели до пуска ракеты-перехватчика проходит менее одной секунды. Эффективность «Железного Купола» составляет не менее 75 %.


Запуск ракеты «Хасан» с территории Сектора Газа

История новой системы защиты от ракет малой дальности началась в 2007 году, когда израильское министерство обороны минобороны подвело итоги конкурса на создание системы ПРО. Вариант компании «Рафаэль» был выбран из 15 других, заявленных в конкурсе. В декабре того же года государство подписало с «Рафаэлем» контракт на доработку и последующее производство «Железного Купола». Сумма сделки составила 815 миллионов шекелей (то есть примерно 230 млн. $).

Эту противоракетную систему полностью разработали израильские инженеры, а финансирование взяли на себя США, которые выделили около 205 миллионов долларов, и теперь размышляют над дальнейшим финансированием разработки израильской системы ПРО.

Летом 2010 года состоялись финальные испытания системы. За испытаниями, кроме сотрудников Rafael Advanced Defense Systems, наблюдали руководство военно-воздушных сил Израиля и представители государственного управления по развитию оружия и технологий. На испытаниях «Купол» не пропустил ни одной цели, поразив ракеты «Град», «Катюша» и «Кассам».

В марте 2011 года был поставлен на боевое дежурство первый комплекс «кипат барзель», под городом Беэр-Шева. В апреле и сентябре того же года введены в эксплуатацию еще два комплекса — под Ашкелоном и Ашдодом соответственно.

Система ПРО Железный купол использует два радара для быстрого расчета траектории перехватываемых ракет и не предпринимает никаких действий, если расчетная траектория ракеты показывает, что она направляется в безлюдную местность. Но если же компьютеры предсказывают, что местом падения ракеты будет населенный пункт, то управляемая ракета-перехватчик стоимостью в $40 000 срабатывает для перехвата атакующей ракеты. Это делает систему рентабельной. Это потому, что Хезболла выпустила около 4000 ракет в 2006 году, а палестинские террористы в секторе Газа выпустили более шести тысяч ракет Кассам местного производства за последние восемь лет, и израильтяне знают, куда каждая из них попала. Более 90 процентов этих ракет попали в безлюдные районы и лишь некоторые из тех, что попали в населенные пункты, привели к жертвам. Тем не менее, тысяча ракет-перехватчиков будет стоить $40 миллионов. Но это позволит спасти большое количество военной техники и избежать множества убитых и раненых среди военнослужащих. Израиль уже развернул РЛС, дающую предупреждающую о ракетной угрозе. Железный купол задействует эту систему в дополнение к другим, более специализированным радарам на юге Израиля.

В планы минобороны Израиля входит разворачивание 20 батарей «Железного Купола» на территории страны (1200 ракет-перехватчиков). Общая стоимость комплексов (производство и развертывание) составит около 1 млрд. шекелей (примерно 284 млн. $). Предполагается, что основную часть требуемой суммы предоставит США. К настоящему времени Израиль заказал 7 таких комплексов.

В настоящее время при участии Соединенных Штатов Израиль строит четырехуровневую противоракетную оборону: защита от ракет большой дальности, находящихся за пределами атмосферы (система «Стрела-3»), защита от ракет большой дальности, вошедших в атмосферу (система «Стрела-2»), защита от снарядов дальнобойной артиллерии и ракет средней дальности («Праща Давида», или «Волшебная Палочка» — находится в стадии разработки) и защита от ракет малой дальности (система «Железный Купол»).

Все четыре уровня ПРО, как предполагается, будут объединены общей сетью радаров, связанной со спутниками Израиля и США.

ХАМАС вооружился иранскими и китайскими ракетами заводского производства БМ-21 и БМ-12. Израиль полагает, что в настоящее время ХАМАС в секторе Газа располагает ракетами БМ-21 заводского производства, каждая из которых имеет радиус действия в 20-40 километров. ХАМАС также располагает ракетами российской разработки B-12, обладающими несколько меньшей дальностью стрельбы (шесть километров). Их не переправляют контрабандным путем в больших количествах, поскольку Кассам II местного производства имеет примерно такую же дальность стрельбы. Тем не менее, B-12 является более надежной (более предсказуемая траектория и предохранитель, так что она, скорее всего, приземлится там, куда была направлена и взорвется).

Ракета B-12 калибра 107-мм весит 19 кг, длина составляет 84 см и она пользуется большой популярностью среди террористов. Эта ракета имеет дальность стрельбы около шести километров и 1.35 кг взрывчатого вещества в боевой части. Обычно запускается из пусковой установки залпом из десятков ракет. Когда же используется по одной, то она является тем точнее, чем ближе она запускается от цели. Эта 107-мм конструкция была скопирована многими странами и пользуется большой популярностью среди партизан и террористов благодаря ее небольшому размеру и портативности. Существует также китайская версия ракеты БМ-12, обладающая меньшей боевой частью и большим ракетным двигателем. Эта версия имеет радиус действия около 12-и километров.

Ракета БМ-21 калибра 122-мм весит 68.2 кг и составляет 2.9 м в длину. Она имеат 20.5 килограммовую боеголовку, но не намного лучшую точность, чем 107-мм модель. Однако эти большие ракеты имеют максимальную дальность в 20 км. Опять же, так как эти ракеты неуправляемы, то они эффективны только тогда, когда запускаются залпами или по большим целям (например, по городам, крупным военным базам и промышленным комплексам). Существуют египетские и китайские модели, имеющие меньшие боеголовки и большие ракетные двигатели, что позволяет им достигать около 40 километров. В этом году Железный купол перехватил восемь этих больших ракет, направленных на Ашкелон и Ашдод. Затем батарея Железный купол была перемещена в другие города, где израильские ВВС планируют в конце концов установить батареи системы ПРО Железный купол.

Ракетные обстрелы из сектора Газа были удивительно неэффективными, убив за восемь лет только 40 человек (половина ракетами, остальные из минометов). ХАМАС был вынужден выпустить около 270 ракет и минометных снарядов на каждого убитого израильского солдата или мирного жителя. Израильские контрудары привели к смерти или ранениям одного палестинца за каждые три выпущенные палестинские ракеты и минометный снаряд. Один израильтянин был убит или ранен на каждые 40 выпущенных ракет и минометных снарядов. Израильский огонь был гораздо более точным, так, большинство пострадавших палестинцев были участниками террористической деятельности либо лицами, участвующими в создании или обстреле Израиля ракетами и минометными снарядами. ХАМАС пытался максимизировать количество жертв среди гражданского населения, храня ракеты в жилых районах, а также производя их запуск с этих же районов. Хотя ХАМАС и верит в концепцию «невольных мучеников», принося в жертву гражданское население, даже если сами жертвы на это не были готовы, многие из выбранных кандидатов не хотят умирать. Таким образом, гражданское население старается держаться подальше от районов, откуда запускают ракеты и пытаются скрыть тот факт, что ракеты скрыты под их домами.

Между тем, на севере Ливана, Хезболла обладает запасами из более чем 40000 ракет заводского производства, в основном БМ-21, доставленными из Ирана через Сирию. Это в три раза больше количества ракет, которыми они располагали летом 2006-го года, когда по северной части Израиля было выпущено более 4000 ракет, приведших к гибели около пятидесяти человек, большинство из которых составляли мирные жители. Более тысячи ливанцев погибло от израильских контратак. Хезболла и ХАМАС планируют в конце концов осуществить совместный ракетный удар по Израилю. Израильтяне же планируют более эффективные контрмеры, которые они не обсуждают открыто.

С 2011 года военные Армии обороны Израиля приняли на вооружение систему ПРО «Железный купол». За последние месяцы с ее помощью удалось обезвредить 90% ракет, которые были выпущены из сектора Газа по населенной территории Еврейского государства.

«Железный купол» считается экономически эффективным решением для противодействия ракетам короткого радиуса действия — до 70-ти километров. Однако, один из его создателей, пожелавший не разглашать свое имя, утверждает, что система не может полностью обеспечить безопасность Израиля.

«Я считаю, что «Железный купол» это не та система, с которой можно говорить: «Давайте еще ракет, мы справимся». Нет, «Железный купол» должен давать лидерам страны время. Система может перехватить первый ракетный залп в первые дни или недели ведения огня, но это лишь может дать нам время для того, чтобы спланировать ход ответных действий по политическим или военным соображениям», — говорит израильский инженер.

На исходе субботы ВВС ЦАХАЛа получат новую, пятую по счету систему противоракетной обороны «Железный купол»: в связи с началом военной операции Облачный столп военные решили досрочно забрать ее с испытательного полигона, сообщает Ynet со ссылкой на официальное сообщение министерства обороны.

Установка уже прошла первые испытания и показала «внушительные результаты», передают военные. Ее планировалось передать армии в начале 2013 года, но срок испытания пришлось сократить.

Речь идет о новой установке последнего поколения, доработанной с учетом опыта боевого применения предыдущих систем.

Министерство обороны подчеркивает, что с начала операции Облачный столп установки «Железного купола» сбили около 140 вражеских ракет. В четверг вечером над Беэр-Шевой были сбиты все пять ракет, залпом выпущенных по городу.

По данным ЦАХАЛа, с начала военной операции Облачный столп по Израилю выпущены более 500 ракет, лишь 26 из них разорвались в жилых кварталах. Военные подчеркивают, что по сравнению с временами операции «Литой Свинец» защита тыла резко улучшилась — благодаря установкам «Железный Купол».

Очень часто пытаются сравнивать эффективность «Железного Купола» с российской системой «ТОР», но это тема отдельного поста.

masterok.livejournal.com

«Железный Купол» ЦАХАЛа: преимущества и недостатки

По-настоящему огромную сложность и глубокую инженерную мысль требуют разработки в области систем ПВО-ПРО, способных вести наиболее полную защиту обороняемой территории от массированных ударов таких средств воздушного нападения как ОТБР, крылатые ракеты, БПЛА несущие боевое снаряжение и т.д.

Но когда в перечень таких воздушных угроз включают неуправляемые ракеты, миномётные и артиллерийские снаряды и другие сверхмалоразмерные цели, сложность и технологичность разрабатываемой системы увеличивается в разы. Примерно так можно охарактеризовать проект израильской компании «Rafael Advanced Defense Systems» под громогласным названием «Iron Dome» («Железный Купол»).

В силу сложившихся внешнеполитических и исторических обстоятельств, обусловленных многовековым противостоянием с арабским Миром, а также явно выраженным прозападным курсом, руководство маленького государства в восточном Средиземноморье уделяло обороне особое внимание, которое сделало Израиль одной из самых милитаризованных стран на планете.

Уже с 2010 года на вооружении ЦАХАЛа имеется более-менее действующая эшелонированная система ПРО, созданная на базе комплекса ПРО «Arrow-2» (способен перехватывать ОТБР и БРСД со скоростью 4500 м/с на высотах 30 – 100 км, число обстреливаемых БЦ — 12), формирующего верхний и дальний рубежи, американского ЗРК «Patriot» в различных модификациях для обороны среднего рубежа, и наконец ЗРК ПРО «Iron Dome», формирующего оборону ближнего и нижнего рубежей.

Тактический многофункциональный ЗРК ПРО «Iron Dome» разрабатывался с учётом разрешения главной израильской проблемы, связанной с постоянными обстрелами со стороны сектора Газа артиллерийскими системами и самодельными НУРСами, для чего комплексу была необходима высокопотенциальная МРЛС на базе ФАР, способная  отслеживать и выдавать целеуказание по сверхмалоразмерным целям с ЭПР около 0,01–0,02 м2, а также иметь высокопроизводительную БЦВМ, способную одновременно определять степень угрозы от каждой из нескольких десятков подлетающих снарядов путём расчёта траектории и точки падения последних.

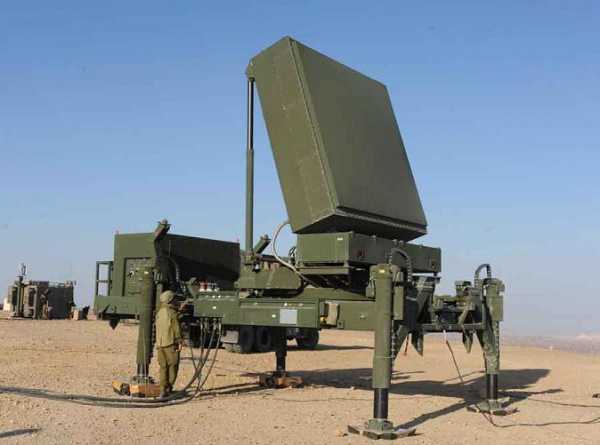

По сути, МРЛС системы «Железный Купол» должна была совместить в себе качества контрбатарейной РЛС артиллерийской разведки, с возможностями РЛС целеуказания большой дальности, и такая РЛС была разработана.

Израильским подразделением компании «Israel Aerospace Industries» «Elta Systems», являющимся головным в области радиолокации, была произведена МРЛС ELM-2084. В РЛС используется принцип обнаружения и целеуказания такой же, как в корабельных РЛС «Sampson» и «EMPAR», когда станция работает в S-диапазоне (высокочастотном 2000 – 4000 МГц диапазоне ДМ-волн) и осуществляет точное целеуказание без постоянного подсвета, а в ЗУР-перехватчике имеется собственная АР- или ИКГСН, благодаря такому принципу удаётся получить наибольшую дальность обнаружения и многоканальность, зависящую лишь от производительности вычислительных средств пункта боевого управления.

Антенное полотно является многоэлементной АФАР с повышенной мощностью усилителей ППМ и двухмерным электронным сканирующим лучом. Энергетические показатели РЛС EL/M-2084 значительно более высокие, чем у европейской станции «EMPAR» и больше схожи с характеристиками английского локатора эсминцев «Дэринг» «SAMPSON», а также российской 92Н6Е (ЗРК С-400). РЛС работает как в секторном (120 град.), так и в круговом (360 град.) режимах обзора воздушного пространства. Максимальное количество сопровождаемых на проходе управляемых ОТБР, самолётов и беспилотников -1200 ед., артиллерийских снарядов и НУРС – около 200 за период 60 с.

Артснаряды и НУР обнаруживаются на удалении до 70-90 км, авиация и ОТБР – до 450 км. То есть, применительно к позиционной системе ПРО малой дальности, основной радиолокатор «Железного купола» имеет способности СПРН с 1–5 мин предупреждением о подлёте тактических СВН малой дальности.

МРЛС ELM-2084, являясь одной из самых мощных и «зорких» РЛС, имеет откровенно «маленькую» зону обзора по углу места, а также время развёртывается около 20 минут, на что даже у первых С-300ПС уходит не более 5 минут

Противоракета — ЗУР «Tamir» определяет малую дальность комплекса «Iron Dome» 17-18 км, длина ракеты всего 3 м, масса 90 кг и БЧ – 11 кг. Оснащена ЗУР, как и все ракеты S-диапазонных систем ПВО, АРГСН с лазерным взрывателем, органы управления представлены лишь аэродинамическими рулями большой площади для энергичного маневрирования при подлёте к цели, поэтому наибольшая эффективность будет достигаться только при перехвате слабо маневрирующих или имеющих постоянную траекторию целей, для перехвата более сложных объектов необходима газодинамическая система управления, позволяющая использовать технику прямого попадания, или «hit-to-kill».

Противоракета «Тамир» по своей аэродинамической конструкции похожа на уменьшенную копию ЗУР 9М96Е комплекса С-400, но в отличии от последней, израильская противоракета лишена газодинамического управления, а поэтому менее маневренна

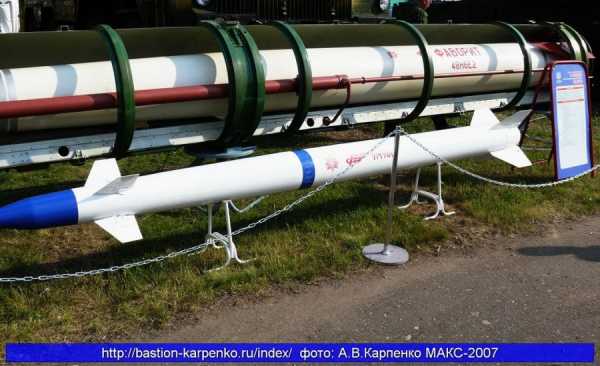

ЗУР 9М96Е – малый и самый «шустрый» калибр «Четырёхсотки»

Но эта система помимо своих впечатляющих достоинств имеет и серьёзные недостатки, а в частности (помимо вышеуказанного отсутствия газодинамических двигателей поперечного управления):

— максимальная скорость ракеты «Тамир» ограничивается 2500 км/ч, из-за низкой скорости практически полностью отсутствует режим перехвата высокоскоростных целей вдогон (ЗПС) (т.е. пропустил цель – упустил цель). Например, ЗУР 57Э6-Е «Панцирь-С1» имеет максимальную начальную скорость 4700 км/ч, а на дальности 12 км – 3200 км/ч;

— у комплекса «Жеклезный купол» невообразимо большая для наклонных ПУ «мёртвая зона» (почти 4000 м), у «Панциря» — 1200 м, у «Тор-М1» с его вертикальным миномётным пуском – всего 1,5 км, и даже у дальнобойного С-300ПМУ-2 с тяжеленной высокоманевренной ракетой вертикального старта 48Н6Е2 «мёртвая зона» всего 3 км, поэтому для «Iron Dome» вполне может понадобиться дополнительные ЗРК самообороны типа «SPIDER-SR» или «SPIDER-MR» — минимальная дальность и «мёртвая зона» которого всего 1000 м.

— третий недостаток, как ни странно, касается МРЛС EL/M-2084, зона её обзора в угломестной плоскости всего 40 град., а это очень мало для систем, классифицируемых противоракетными. К примеру, у «Тор-М1» и «Панцирь-С1» РЛС целеуказания по углу места «дотягивают» до 64–85 град. С таким недостатком «Железный купол» становится почти беззащитным перед СВН (БПЛА или ПРЛР наподобие «умной» ALARM), атакующими с высот более 10 км под прямым углом пикирования на комплекс – 90 град., а о вспомогательных оптико-электронных средствах для этой системы информации нет.

— и четвёртый минус, на который, при всех его недостатках, указывает цена комплекса в 50 млн. долларов.

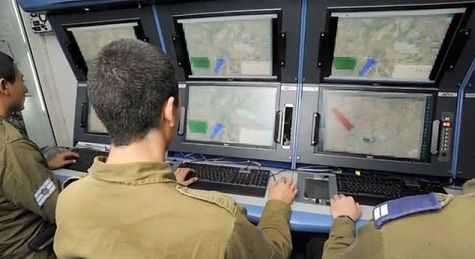

Расчёт комплекса «Железный купол»

Примерно так выглядит ситуация с совершенной израильской разработкой в области тактической ПРО малой дальности. Обращая внимание на недостатки системы перед современными средствами воздушного нападения, перед стандартными и устаревшими РСЗО, а также простыми крупнокалиберными артиллерийскими системами, «Железный купол» имеет высокую оборонительную способность, малое время реакции, и достаточную дальность обнаружения для раннего оповещения и хорошего перехвата. Например, за период с 7 апреля 2011 года до 17 ноября 2012 года, 4 комплекса «Iron Dome» успешно перехватили 250 неуправляемых ракет.

В данной инфограмме на примере сравнения стоимости одной ЗУР «Тамир», выпущенной на перехват самодельной ракеты «Кассам», как видите, ЦАХАЛ на один перехват тратит в 25 раз больше, чем «ХАМАС» на одну НУРС

На базе комплекса «Iron Dome» также была разработана и перспективная корабельная зенитно-ракетная система «С-Dome», которая способна обеспечивать неплохую ПВО и ПРО небольших корабельных соединений от «звёздных налётов» ПКР, обстрелов береговыми артиллерийскими системами и разведывательных полётов БПЛА. Новый проект был продемонстрирован на выставке военно-морских технологий «Euronaval» в Париже.

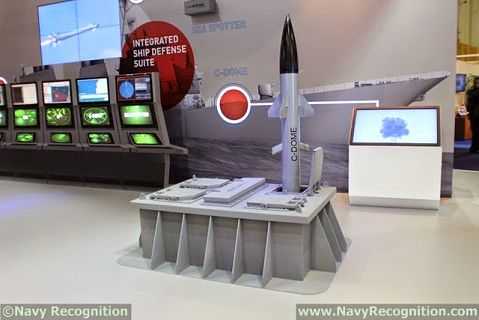

На фотографии представлен макет корабельной вертикальной пусковой установки ЗРК самообороны «C-Dome», левее находятся компьютеризированные места операторов (по 2 тактических МФИ на каждого оператора)

В прайс-листе компании «Рафаэль» указывалось, что стандартная пусковая установка «C-Dome» представляет собой подпалубный модуль-ВПУ, состоящий из 10 направляющих ячеек с 10 ЗУР-перехватчиками «Тамир», которые способны подняться в воздух одним залпом и одновременно поразить 10 целей, т.е. система 10-канальная.

Помимо всего известного перечня поражаемых целей, «Железный купол» может перехватывать УАБ и свободнопадающие авиабомбы. Данная система достаточно жизнеспособна в существующих условиях, но по приоритетным направлениям и с указанными выше недостатками, существенно отстаёт от наших последних систем, и не сможет выстоять перед ударом таких ракет, как «Оникс» или «Club».

/Евгений Даманцев/

army-news.ru

ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике

ПРОТИВОРАКЕТНЫЙ КОМПЛЕКС «ЖЕЛЕЗНЫЙ КУПОЛ»

(IRON DOME) (ИЗРАИЛЬ)

MISSILE COMPLEX «IRON DOME» (ISRAEL)

10.02.2017

Израильская противоракетная оборона перехватила несколько ракет, выпущенных с территории принадлежащего Египту Синайского полуострова. Об этом сообщает РИА Новости со ссылкой на пресс-службу армии.
«Ракеты были выпущены с территории Синая в направлении Израиля. Система противоракетной обороны «Железный купол» перехватила несколько из них», — отметили военные.
Информации о пострадавших не поступало. Подразделения силовиков приступили к прочесыванию местности.
В курортном городе Эйлат и его окрестностях попытка обстрела активировала сирены воздушной тревоги.
Эйлат не раз подвергался обстрелам из сопредельного Египта, где действуют группировки радикальных исламистов. Все атаки до сих пор обходились без жертв и материального ущерба.
Лента.ру

12.10.2018

Израильские военные назвали ложной тревогой сирены, сработавшие на границе с сектором Газа, но признали, что сами по ошибке применили систему ПРО «Железный купол».
«Комплекс «Железный купол» выпустил одну противоракету из-за ошибочного опознания цели. Никаких пусков из сектора Газа по территории Израиля не было», — сказано в пресс-релизе.
Ранее армейская пресс-служба сообщила, что сирены тревоги сработали на юге Израиля, предупреждая местных жителей о возможных ракетных обстрелах из сектора Газа.
РИА Новости

ПРОТИВОРАКЕТНЫЙ КОМПЛЕКС «ЖЕЛЕЗНЫЙ КУПОЛ» (IRON DOME)

Разработанная израильской компанией Rafael Armament Development Authority (Rafael Advanced Defense Systems) система Iron Dome («Железный купол») предназначена для защиты от неуправляемых тактических ракет и артиллерийских снарядов. «Железный купол» — тактическая система ПРО, предназначенная для защиты от неуправляемых тактических ракет с дальностью полета от четырех до 70 километров. Каждая батарея может защищать территорию площадью 150 квадратных километров.
Комплекс должен стать частью многоуровневой системы перехвата неуправляемых ракет «Кассам» и снарядов реактивных установок залпового огня «Град», которые используются палестинскими боевиками для нанесения ракетных ударов по Израилю. Одна батарея способна защитить территорию площадью в 150 квадратных километров.
В состав батареи Iron Dome входит многоцелевая радиолокационная станция (РЛС) EL/M-2084 компании Elta Systems (подразделение Israel Aerospace Industries), центр управления огнем и три пусковые установки, каждая из которых оборудована 20 ракетами-перехватчиками Tamir.
Все оборудование выполнено в виде контейнеров, транспортируемых на грузовиках и быстро разворачиваемых в нужном месте. При этом центр управления с операторами и узел связи могут находиться на расстоянии сотен метров от радара и пусковых установок, что обеспечивает защиту от противорадиолокационных ракет и авиации противника. Всего батарею обслуживает посменно около 100 человек, включая охрану.
Ракета имеет длину 3 метра, диаметр 160 миллиметров, вес 90 килограммов и оборудована высокотехнологичной неконтактной боевой частью, данные о характеристиках которой засекречены.
Схема применения Iron Dome достаточно проста. Комплекс получает информацию о пуске от штатной РЛС раннего предупреждения вооруженных сил Израиля. Точная идентификация цели и определение траектории ее полета осуществляется собственной РЛС EL/M-2084.
После захвата цели комплекс осуществляет пуск противоракеты Tamir, которая поражает снаряд противника в высшей точке траектории.
Перехват именно в высшей точке осуществляется с целью уменьшения загрязнения в случае, если ракета несет химическую или биологическую боеголовку.
Время от момента обнаружения цели до ее захвата и запуска ракеты-перехватчика составляет менее 1 секунды.
Цена одной батареи составляет около $50 миллионов. На 2012 год каждый пуск ракеты системы Iron Dome обходился в 30—40 тыс. долларов США, что многократно превышает стоимость любой из возможных перехватываемых ракет.
В январе 2007 года боеголовка перехватчика успешно уничтожила ракету «Кассам» и 122-миллиметровый реактивный снаряд системы «Град». 25 марта 2009 года система успешно прошла контрольные испытания, вероятным первым местом базирования назывался город Сдерот.
Первоначально сроком принятия на вооружение должен был стать 2011 год, но из-за обстрелов территории Израиля ракетами «Кассам» и «Град» предпринимались попытки ускорить ввод системы в эксплуатацию. Значительно ускорить начало использования «Железного купола» не удалось, первая батарея встала на боевое дежурство лишь в марте 2011 года.
Два первых комплекса были развёрнуты в марте—апреле 2011 года под Ашкелоном и Беэр-Шевой для защиты от ракет из сектора Газа. В ходе обстрелов территории Израиля из сектора Газа в апреле 2011 года с помощью системы были сбиты 8 ракет «Град» из 8, запущенных по прикрываемым системой городам. Третий комплекс был развёрнут под Ашдодом в сентябре 2011 года.

Всего за 2011 год совершено 229 обстрелов, 386 ракет, итог: трое погибших, 38 раненых, 34 ракеты были сбиты системой ПРО. В марте 2012 года система вновь доказала свою эффективность в течение серии обстрелов территории Израиля из сектора Газа ракетами класса «Град» и «Кассам». По состоянию на 12 марта 2012 года, с начала 2012 года совершено 85 обстрелов, 185 ракет. Пятеро раненых. 61 ракета сбита системой ПРО.
Стоимость батареи Iron Dome для вооруженных сил Израиля на 2012 год оценивалась в 50 млн долл, а стоимость противоракеты Tamir — в 62 тысячи долл.
12 июля 2012 года Израиль разместил батарею противоракетного комплекса «Железный купол» (Iron Dome) в пригороде Эйлата вблизи границы с Египтом, установка комплекса под Эйлатом произведена в рамках программы испытаний «Железного купола», требующей периодической смены мест расположения противоракетных комплексов.
Израильская компания Rafael Advanced Defense Systems в 2012 году перешла на круглосуточный режим работы ради увеличения поставок ЦАХАЛу противоракет для комплекса «Железный купол», в компании также планировали досрочно доделать модернизированную версию «Железного купола» для защиты территории Израиля от обстрелов со стороны Сектора Газа.
Первой модернизацию до уровня Block 2 прошла новая пятая батарея «Железного купола». Основной особенностью Block 2 стало увеличение зоны покрытия комплекса ПРО и его эффективность при перехвате целей.
Как пояснили изданию представители Rafael, минобороны Израиля решило досрочно завершить испытания пятой батареи «Железного купола» и начать ее использовать в боевых условиях.
В ходе операции «Облачный столп» в ноябре 2012 года системой была перехвачена 421 ракета, выпущенная по территории Израиля из сектора Газа.

В армии обороны Израиля сильно преувеличивают данные о количестве сбитых системой ПРО «Железный купол» ракет, выпущенных с территории сектора Газа во время прошлогоднего конфликта, заявил в марте 2013 года военный эксперт из США Теодор Постол в интервью Би-би-си, по последним данным израильских властей, система «Железный купол» перехватила 84% палестинских ракет, однако профессор Массачусетского технологического института Т.Постол полагает, что на самом деле противоракетам удалось уничтожить лишь от 5% до 10% боеголовок.
«Все имеющиеся данные однозначно свидетельствуют о гораздо более низком показателе, чем 84%, о которых заявляют в армии обороны Израиля», – сказал эксперт.
Изучив траектории полета ракет и перехватчиков во время конфликта между Израилем и палестинцами из сектора Газа в ноябре 2012 года, он пришел к выводу, что далеко не все перехватчики уничтожали боеголовки, даже если попадали в ракеты.
По его словам, боеголовка может быть гарантированно уничтожена только при лобовом столкновении ракеты с перехватчиком.
«Если траектории полета ракеты и перехватчика пересекаются, это еще не значит, что боеголовка уничтожена. Даже при боковом столкновении ракет энергии может быть недостаточно для детонации боеголовки», – подчеркнул Т.Постол.
По его словам, со стороны Израиля, возможно, было «разумно заявлять об эффективной работе системы «Железный купол», чтобы оправдать отказ от наземной операции в секторе Газа, который стоил бы слишком дорого для обеих сторон».
Тем не менее, он подчеркивает, что испытывает «неприятные чувства», когда видит, что США, которые финансировали создание системы ПРО «Железный купол», «потратили деньги на систему, которая работает с горем пополам».

Израильская армия в апреле 2013 года официально приняла на вооружение пятую батарею противоракетной системы «Железный купол». Комплекс развернут вблизи красноморского города- курорта Эйлат, сообщило сегодня местное радио. Новая батарея уже успела поучаствовать в боевых действиях — в ноябре 2012 года ещё на этапе пуско- наладочных работ её в экстренном порядке поставили на боевое дежурство в районе так называемого Большого Тель-Авива для защиты от дальнобойных ракет из сектора Газа.

Агентство противоракетной обороны при минобороны США впервые назвало бюджет, предназначенный для приобретения израильской системы «Железный купол» — 220 миллионов долларов. Пентагон хочет выделить на закупку «Железного купола» 220 миллионов долларов в 2014 году, а также 175,9 млн. долларов в 2015 году.
В ночь с 12 на 13 августа 2013 года системой была перехвачена одиночная ракета, выпущенная по курортному городу Эйлат.
Израильская компания Rafael намерена доработать и расширить возможности противоракетной системы «Железный купол» (Iron Dome), об этом заявил директор по развитию подразделения Air Superiority Systems Гил С. Какие именно изменения будут внесены в конструкцию комплекса, Rafael не раскрывает.
По словам Гила С., необходимые доработки будут учитывать отзывы израильских военных, эксплуатирующих противоракетную систему. В частности, когда применение «Железного купола» в Израиле только начиналось, военные запускали для перехвата каждой ракеты противника по две противоракеты комплекса. Позднее от такой практики израильтяне отказались, запуская на перехват каждой цели по одной противоракете. Ранее компания Rafael уже произвела модернизацию «Железного купола» до версии Block 2.
Израильский концерт Rafael заказал в США комплектующие для ракет-перехватчиков «Тамир», используемых системой ПРО «Железный купол». Стоимость сделки составила 149 миллионов долларов. Заказ оплачен из средств, выделенных США в виде помощи еврейскому государству. Заказ получен американским оборонным предприятием Raytheon, являющимся одним из четырех крупных поставщиков Пентагона.
По состоянию на июль 2014 года, к моменту начала операции «Нерушимая скала», на вооружении ПВО Израиля состояло 7 батарей. 11 июля 2014 года, на четвёртый день операции «Нерушимая скала», в срочном порядке и в боевом режиме была введена в строй восьмая батарея данной системы. 15 июля 2014 года, тоже в срочном порядке и намного опережая запланированный график, была введена в строй девятая батарея этой системы.
Израильский оборонный концерн ELTA Systems будет производить мультифункциональные радары для системы противоракетной обороны «Железный купол» — ELM 2084 MMR (Multi-Mission Radar) — на территории Чешской республики, соответствующий договор подписали представители израильского военно-промышленного комплекса с чешской компанией RETIA осенью 2015 года. В соответствии с соглашением, подписанным в присутствии президента Израиля Реувена Ривлина, чешская компания будет производить основные части ELM 2084 MMR.
Новый договор является дополнением к соглашению, подписанному около года назад между этими же компаниями о совместной разработке другой системы радаров — ELM-2288.
Успешная работа «Железного купола» во время двух последних операций в секторе Газа стало причиной того, что Пентагон решил приобрести первую батарею системы противоракетной обороны. Кроме того, системой заинтересовались Украина, Польша и Южная Корея.
Иранская угроза и эскалация региональной войны привели к тому, что консервативные монархии Залива -Саудовская Аравия, ОАЭ, Бахрейн, Оман, Катар и Кувейт рассчитывают на помощь Израиля и на покупку израильских средств ПРО. Идут конкретные переговоры о закупке систем «Железный Купол», и стоимость сделки оценивается в десятки, возможно в сотни миллиардов долларов.
Представители государств Совета Сотрудничества Стран Персидского Залива обратились к компании Raytheon, — партнеру израильского концерна Raphael, производящего «Железные Куполы».
Арабские представители сообщили, что их интересуют не только «Железный Купол», но и другие средства перехвата ракет — Arrow и «Шарвит Ксамим».
В декабре 2015 года руководитель израильской программы ПРО Яир Рамати уволен, он хранил секретные данные на домашнем компьютере. Рамати возглавлял программу четыре года, занимаясь, в частности, проектом «Железный купол» и ракетным комплексом «Стрела» и даже был награжден за успехи.

Несмотря на активную рекламу со стороны израильской компании Rafael относительно 1500 боевых перехватов, которые с 2011 года были сделаны при помощи системы тактической противоракетной обороны Iron Dome, до середины 2016 года не было заключено ни одного экспортного контракта на эту систему.
По многим причинам Iron Dome должен еще продемонстрировать свои реальные достижения в части перехвата ракет, которые являются настоящим драйвером рынка. Кроме того, Iron Dome в значительной степени зависит от американских технологий, при этом у системы нет возможности воспользоваться финансовыми преимуществами, которые имеют ЗРС Patriot, реализуемой по программе иностранных военных продаж США.
Наконец, имеет место технологическое отставание от российский ЗРС С-300 и С-400, у которых скорость реакции составляет менее одной минуты, и это тоже тяжелым камнем висит на перспективах израильского комплекса.
Военнослужащие США провели тестовые испытания ракеты-перехватчика «Тамир», предназначенной для системы противоракетной обороны (ПРО) «Железный купол», сообщает в июне 2016 года генерала американской армии Глена Брэмхолла. Испытанная ракета рассматривается американской стороной как возможный элемент развертываемой в Европе американской системы противоракетной обороны, против которой выступают российские власти.
Находящийся с визитом в Израиле генерал-майор армии США Глен Брэмхолл из командования противовоздушной и противоракетной обороны заявил после испытаний, что в Пентагоне рассматривают «Тамир» как дополнение к гораздо более мощным системам Patriot и THAAD.
МО Израиля говорит о необходимости иметь 10—15 батарей для защиты страны.
ВВС Израиля и компания Rafael в начале января 2013 года провели испытания модернизированного противоракетного комплекса «Железный купол», способного уничтожать ракеты, выпущенные по территории страны на дальности в 250 км.

Как сообщило 17 декабря 2016 года азербайджанское информационное агентство АПА, между министерством оборонной промышленности Азербайджана и соответствующей структурой Израиля [видимо, агентством SIBAT] достигнуто соглашение о закупке Азербайджаном у Израиля системы противоракетной обороны «Железный купол» [Iron Dome/Кippat Вarzel]. Как передает АПА, об этом сказал министр оборонной промышленности Азербайджана Явер Джамалов. Министр добавил, что Министерство оборонной промышленности дало положительный ответ на закупку этой системы.

В феврале 2017 года израильская противоракетная оборона перехватила несколько ракет, выпущенных с территории принадлежащего Египту Синайского полуострова. Ракеты были выпущены с территории Синая в направлении Израиля. Система противоракетной обороны «Железный купол» перехватила несколько из них.

ХАРАКТЕРИСТИКИ

Дальность перехвата, км 4 до 70
Высота перехвата, м 10000
Длина ракеты, мм 3000
Диаметр, мм 160
Масса ракеты, кг 90
Система наведения АРГСН
Взрыватель неконтактный

А.В.Карпенко, ВТС «БАСТИОН» 10.02.2017

Источники: amlpageslubitel.mybb2.ru, ru.wikipedia.org, 3mv.ru, Лента.ру, Военно-промышленный курьер, Businessweek, NEWSru.co.il, Jane’s, РИА Новости, Военное обозрение, MIGnews.com, Курсор (Израиль), vz.ru, bmpd.livejournal.com и др.

ПРОТИВОРАКЕТНЫЙ КОМПЛЕКС IRON DOME. НОВОСТИ 2012 — 2016

ПРОТИВОРАКЕТЫ ИЗРАИЛЯ
СИСТЕМА ПРОТИВОРАКЕТНОЙ ОБОРОНЫ DAVID’S SLING (ИЗРАИЛЬ)

bastion-karpenko.ru

» Железный Купол » | lemur59.ru

Вы наверное слышите последние дни о я противостоянии Израиля и Палестины. Палестина обстреливает Израиль ракетами «Хасан» , а Израиль обороняется с помощью «Железного Купола» и наносит ответные авиационные удары. Давайте узнаем подробнее об этой оборонительной системе.

Новой системе противоракетной обороны, предназначенной для уничтожения неуправляемых тактических ракет малой дальности, израильтяне дали название «Железный Купол» (ивр. кипат барзель, англ. Iron Dome). Система, созданная израильской компанией «Рафаэль» (Rafael Advanced Defense Systems Ltd.) позволяет прикрыть территорию площадью более 150 квадратных километров (если запуск произведен в 15 километрах от комплекса) и способна поражать ракеты, выпущенные на удалении от 4 до 70 километров.

Система ПРО «Железный Купол» состоит из радиолокационной станции (РЛС), центра управления и пусковых установок с ракетами-перехватчиками.

В систему входят три пусковые установки ракет «Тамир» (по 20 ракет в каждой). Ракета-перехватчик имеет длину 3 метра и массу 90 кг, ее диаметр — 160 мм, а скорость — около 300 метров в секунду (это в несколько раз выше скорости цели). Информация о боевой части ракеты является секретной.



Многоцелевые радиолокационные станции для системы «Железный Купол» — EL/M-2084 —производятся компанией Elta Systems (Израиль). РЛС раннего предупреждения идентифицирует цель и определяет траекторию ее движения. Если расчетная траектория цели указывает на то, что ракета упадет в безлюдном районе, команда на перехват не отдается. Это позволяет снизить затраты на функционирование системы.



Такая экономия если не оправдана, то по крайней мере понятна — перехват одной цели «Железным Куполом» может обходиться в 30-50 тысяч $ (и это в случае серийного производства противоракет большими партиями). Для сравнения, стоимость ракеты «Град» — около одной тысячи $, а самодельного «Кассама» — от 200 $ (именно эти ракеты чаще всего применяются боевиками исламистских организаций Сектора Газы для обстрела территорий Израиля).



                                                                   стартовая позиция  “ Кассам “





Ракета должна поразить цель в наивысшей точке ее траектории (чтобы уменьшить вероятный ущерб в случае, если атакованная ракета имеет химическую или биологическую боеголовку). С момента обнаружения цели до пуска ракеты-перехватчика проходит менее одной секунды. Эффективность «Железного Купола» составляет не менее 75 %.

                                                 Запуск ракеты «Хасан» с территории Сектора Газа

История новой системы защиты от ракет малой дальности началась в 2007 году, когда израильское министерство обороны минобороны подвело итоги конкурса на создание системы ПРО. Вариант компании «Рафаэль» был выбран из 15 других, заявленных в конкурсе. В декабре того же года государство подписало с «Рафаэлем» контракт на доработку и последующее производство «Железного Купола». Сумма сделки составила 815 миллионов шекелей (то есть примерно 230 млн. $).

Эту противоракетную систему полностью разработали израильские инженеры, а финансирование взяли на себя США, которые выделили около 205 миллионов долларов, и теперь размышляют над дальнейшим финансированием разработки израильской системы ПРО.

Летом 2010 года состоялись финальные испытания системы. За испытаниями, кроме сотрудников Rafael Advanced Defense Systems, наблюдали руководство военно-воздушных сил Израиля и представители государственного управления по развитию оружия и технологий.



На испытаниях «Купол» не пропустил ни одной цели, поразив ракеты «Град», «Катюша» и «Кассам».

В марте 2011 года был поставлен на боевое дежурство первый комплекс «кипат барзель», под городом Беэр-Шева. В апреле и сентябре того же года введены в эксплуатацию еще два комплекса — под Ашкелоном и Ашдодом соответственно.

Система ПРО Железный купол использует два радара для быстрого расчета траектории перехватываемых ракет и не предпринимает никаких действий, если расчетная траектория ракеты показывает, что она направляется в безлюдную местность. Но если же компьютеры предсказывают, что местом падения ракеты будет населенный пункт, то управляемая ракета-перехватчик стоимостью в $40 000 срабатывает для перехвата атакующей ракеты. Это делает систему рентабельной. Это потому, что Хезболла выпустила около 4000 ракет в 2006 году, а палестинские террористы в секторе Газа выпустили более шести тысяч ракет Кассам местного производства за последние восемь лет, и израильтяне знают, куда каждая из них попала. Более 90 процентов этих ракет попали в безлюдные районы и лишь некоторые из тех, что попали в населенные пункты, привели к жертвам. Тем не менее, тысяча ракет-перехватчиков будет стоить $40 миллионов. Но это позволит спасти большое количество военной техники и избежать множества убитых и раненых среди военнослужащих. Израиль уже развернул РЛС, дающую предупреждающую о ракетной угрозе. Железный купол задействует эту систему в дополнение к другим, более специализированным радарам на юге Израиля.

В планы минобороны Израиля входит разворачивание 20 батарей «Железного Купола» на территории страны (1200 ракет-перехватчиков). Общая стоимость комплексов (производство и развертывание) составит около 1 млрд. шекелей (примерно 284 млн. $). Предполагается, что основную часть требуемой суммы предоставит США. К настоящему времени Израиль заказал 7 таких комплексов.

В настоящее время при участии Соединенных Штатов Израиль строит четырехуровневую противоракетную оборону: защита от ракет большой дальности, находящихся за пределами атмосферы (система «Стрела-3»), защита от ракет большой дальности, вошедших в атмосферу (система «Стрела-2»), защита от снарядов дальнобойной артиллерии и ракет средней дальности («Праща Давида», или «Волшебная Палочка» — находится в стадии разработки) и защита от ракет малой дальности (система «Железный Купол»).

Все четыре уровня ПРО, как предполагается, будут объединены общей сетью радаров, связанной со спутниками Израиля и США.

ХАМАС вооружился иранскими и китайскими ракетами заводского производства БМ-21 и БМ-12. Израиль полагает, что в настоящее время ХАМАС в секторе Газа располагает ракетами БМ-21 заводского производства, каждая из которых имеет радиус действия в 20-40 километров. ХАМАС также располагает ракетами российской разработки B-12, обладающими несколько меньшей дальностью стрельбы (шесть километров). Их не переправляют контрабандным путем в больших количествах, поскольку Кассам II местного производства имеет примерно такую же дальность стрельбы. Тем не менее, B-12 является более надежной (более предсказуемая траектория и предохранитель, так что она, скорее всего, приземлится там, куда была направлена и взорвется).

Ракета B-12 калибра 107-мм весит 19 кг, длина составляет 84 см и она пользуется большой популярностью среди террористов. Эта ракета имеет дальность стрельбы около шести километров и 1.35 кг взрывчатого вещества в боевой части. Обычно запускается из пусковой установки залпом из десятков ракет. Когда же используется по одной, то она является тем точнее, чем ближе она запускается от цели. Эта 107-мм конструкция была скопирована многими странами и пользуется большой популярностью среди партизан и террористов благодаря ее небольшому размеру и портативности. Существует также китайская версия ракеты БМ-12, обладающая меньшей боевой частью и большим ракетным двигателем. Эта версия имеет радиус действия около 12-и километров.

Ракета БМ-21 калибра 122-мм весит 68.2 кг и составляет 2.9 м в длину. Она имеет 20.5 килограммовую боеголовку, но не намного лучшую точность, чем 107-мм модель. Однако эти большие ракеты имеют максимальную дальность в 20 км. Опять же, так как эти ракеты неуправляемы, то они эффективны только тогда, когда запускаются залпами или по большим целям (например, по городам, крупным военным базам и промышленным комплексам). Существуют египетские и китайские модели, имеющие меньшие боеголовки и большие ракетные двигатели, что позволяет им достигать около 40 километров. В этом году Железный купол перехватил восемь этих больших ракет, направленных на Ашкелон и Ашдод. Затем батарея Железный купол была перемещена в другие города, где израильские ВВС планируют в конце концов установить батареи системы ПРО Железный купол.

Ракетные обстрелы из сектора Газа были удивительно неэффективными, убив за восемь лет только 40 человек (половина ракетами, остальные из минометов).

Палестинские террористы вновь обстреляли Западный Негев. На израильской территории разорвалась, по меньшей мере, одна ракета «касам». Сообщений о жертвах или разрушениях не поступало. Статистика ракетных обстрелов Израиля с территории сектора Газы: 2008-й год Ноябрь. 38 обстрелов, 99 ракет. 2 раненых. (По состоянию на 27 ноября) Октябрь. 3 обстрела, 3 ракеты. Погибших и раненых нет. Сентябрь. 2 обстрела, 2 ракеты. Погибших и раненых нет. Август. 7 обстрелов, 7 ракет. Погибших и раненых нет. Июль. 3 обстрела, 4 ракеты. Погибших и раненых нет. Июнь. 31 обстрел, 73 ракеты. Один погибший (в результате минометного обстрела), 14 раненых. Май. 65 обстрелов, 121 ракета. 2 погибших (один — в результате минометного обстрела). 34 раненых. Апрель. 72 обстрела, 152 ракеты. 2 раненых. Март. 84 обстрела, 216 ракет. 18 раненых. Февраль. 93 обстрела, 260 ракет. 1 убитый, 28 раненых. Январь. 80 обстрелов, 208 ракет. 6 раненых. 2007-й год. 437 обстрелов, около 760 ракеты — 2 убитых, 125 раненых. 2006-й год. 580 обстрелов, около 1.020 ракет — 2 убитых, 36 раненых. 2005-й год. 123 обстрела, около 270 ракет — 3 убитых, 26 раненых. 2004-й год. 118 обстрелов, около 260 ракет — 5 убитых, 46 раненых. 2003-й год. 80 обстрелов, около 100 ракет — пострадавших нет. 2002-й год. 17 обстрелов, около 20 ракет — пострадавших нет. 2001-й год. 5 обстрелов, 5 ракет — пострадавших нет.

ХАМАС был вынужден выпустить около 270 ракет и минометных снарядов на каждого убитого израильского солдата или мирного жителя. Израильские контрудары привели к смерти или ранениям одного палестинца за каждые три выпущенные палестинские ракеты и минометный снаряд. Один израильтянин был убит или ранен на каждые 40 выпущенных ракет и минометных снарядов. Израильский огонь был гораздо более точным, так, большинство пострадавших палестинцев были участниками террористической деятельности либо лицами, участвующими в создании или обстреле Израиля ракетами и минометными снарядами. ХАМАС пытался максимизировать количество жертв среди гражданского населения, храня ракеты в жилых районах, а также производя их запуск с этих же районов. Хотя ХАМАС и верит в концепцию «невольных мучеников», принося в жертву гражданское население, даже если сами жертвы на это не были готовы, многие из выбранных кандидатов не хотят умирать. Таким образом, гражданское население старается держаться подальше от районов, откуда запускают ракеты и пытаются скрыть тот факт, что ракеты скрыты под их домами.
Между тем, на севере Ливана, Хезболла обладает запасами из более чем 40000 ракет заводского производства, в основном БМ-21, доставленными из Ирана через Сирию.



 Это в три раза больше количества ракет, которыми они располагали летом 2006-го года, когда по северной части Израиля было выпущено более 4000 ракет, приведших к гибели около пятидесяти человек, большинство из которых составляли мирные жители. Более тысячи ливанцев погибло от израильских контратак. Хезболла и ХАМАС планируют в конце концов осуществить совместный ракетный удар по Израилю.







Израильтяне же планируют более эффективные контрмеры, которые они не обсуждают открыто.

С 2011 года военные Армии обороны Израиля приняли на вооружение систему ПРО «Железный купол». За последние месяцы с ее помощью удалось обезвредить 90% ракет, которые были выпущены из сектора Газа по населенной территории Еврейского государства.

«Железный купол» считается экономически эффективным решением для противодействия ракетам короткого радиуса действия — до 70-ти километров. Однако, один из его создателей, пожелавший не разглашать свое имя, утверждает, что система не может полностью обеспечить безопасность Израиля.

«Я считаю, что «Железный купол» это не та система, с которой можно говорить: «Давайте еще ракет, мы справимся». Нет, «Железный купол» должен давать лидерам страны время. Система может перехватить первый ракетный залп в первые дни или недели ведения огня, но это лишь может дать нам время для того, чтобы спланировать ход ответных действий по политическим или военным соображениям», — говорит израильский инженер.

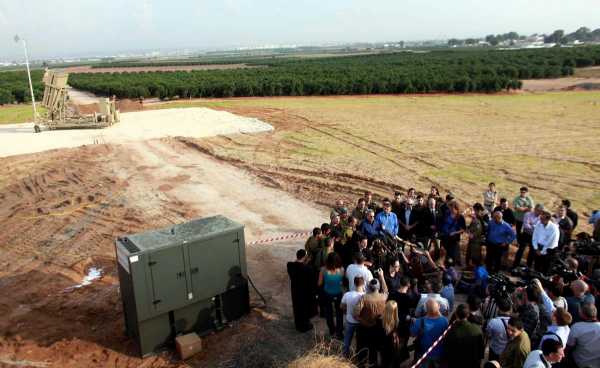

На исходе субботы ВВС ЦАХАЛа получат новую, пятую по счету систему противоракетной обороны «Железный купол»: в связи с началом военной операции Облачный столп военные решили досрочно забрать ее с испытательного полигона, сообщает Ynet со ссылкой на официальное сообщение министерства обороны.
Установка уже прошла первые испытания и показала «внушительные результаты», передают военные. Ее планировалось передать армии в начале 2013 года, но срок испытания пришлось сократить.

Речь идет о новой установке последнего поколения, доработанной с учетом опыта боевого применения предыдущих систем.



Министерство обороны подчеркивает, что с начала операции Облачный столп установки «Железного купола» сбили около 140 вражеских ракет. В четверг вечером над Беэр-Шевой были сбиты все пять ракет, залпом выпущенных по городу.

По данным ЦАХАЛа, с начала военной операции Облачный столп по Израилю выпущены более 500 ракет, лишь 26 из них разорвались в жилых кварталах. Военные подчеркивают, что по сравнению с временами операции «Литой Свинец» защита тыла резко улучшилась — благодаря установкам «Железный Купол».

Очень часто пытаются сравнивать эффективность «Железного Купола» с российской системой «ТОР», но это тема отдельного поста.



                                                                                         “ Тор-М2 “



                                                                                            “ Тор-М2Э “

  О   ЗРК » Тор-М2Э » смотрите на сайте : Шпоры по ОВС — Боевая техника — ЗРК » Тор-М2э «



lemur59.ru

Железный купол — Википедия. Что такое Железный купол

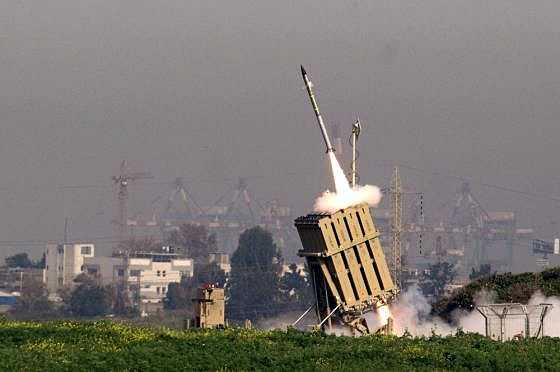

Пусковая установка. Окрестности Сдерота, июнь 2011
Антенна радиолокационной станции батареи
Центр управления батареей

«Желе́зный ку́пол» (ивр. ‏כיפת ברזל‏‎ — Кипа́т барзе́ль, англ. Iron Dome — А́йрон до́ум) — тактическая система ПРО, предназначенная для защиты от неуправляемых тактических ракет с дальностью полёта от 4 до 70 километров[7]. Разработана израильской компанией Rafael.

Каждая батарея может защищать территорию площадью 150 квадратных километров.[8].

Первая батарея встала на боевое дежурство в марте 2011 года; на июль 2014 года, боевое дежурство несли 9 батарей по всей территории Израиля. К концу 2014 года батареями «Железного купола» успешно сбито 1200 ракет.[9]

Разработка

3 августа 2005 года глава управления исследований и разработок министерства обороны Израиля (MAFAT) генерал-майор доктор Даниэль (Дани) Голд принял решение по программе «Железный купол», которая будет включать исследования и демонстрацию возможностей системы перехвата ракет наземного базирования, атакующих территорию Израиля.

В феврале 2006 года был подготовлен документ для осуществления исследования и демонстрации возможностей по перехвату таких ракет.

27 августа 2006 года министр обороны Амир Перец резюмировал, что «Железный купол» — это «наиболее важный проект в данный момент, и поэтому нужно взвесить возможность определения программы развития как „чрезвычайная программа“ и ускорить её насколько возможно».

12 ноября 2006 года управление исследований и разработок министерства обороны Израиля поручило компании «Рафаэль» начать полномасштабную разработку проекта.

1 декабря 2006 года Амир Перец принял решение, что противодействие ракетам малой дальности обязательно и необходимо, и этот ответ — «Железный купол», и для него требуются внешние источники финансирования.

1 февраля 2007 года комиссия во главе с Яаковом Нагелем, представила Амиру Перецу рекомендации предпочесть «Железный купол» системе «Наутилус», и 4 февраля предложение было представлено премьер-министру Эхуду Ольмерту, который решил, что «понятно, что Железный купол — вещь неизбежная» и «мы не можем откладывать её разработку».

В апреле 2007 года компания «Рафаэль» и министерство обороны подписали договор на разработку и производство системы «Железный купол».

4 июня 2007 года начальник генерального штаба ЦАХАЛа, Габи Ашкенази принял решение не запускать этот проект, пока не будут найдены средства для его финансирования.

3 июля 2007 года министр обороны Эхуд Барак утвердил разработку системы «Железный купол».

В сентябре 2007 года Габи Ашкенази принял решение о поставках в армию Израиля системы «Железный купол».

23 декабря 2007 года министерская комиссия по вопросам национальной безопасности утвердила проект «Железный купол».

1 января 2008 года запущена разработка проекта системы ПРО «Железный купол».

Испытания

В январе 2007 года боеголовка перехватчика успешно уничтожила ракету Кассам и 122-миллиметровый реактивный снаряд системы «Град».

25 марта 2009 года система успешно прошла контрольные испытания, и вероятным первым местом её базирования назывался город Сдерот[10].

В 2009 году было объявлено, что Армия обороны Израиля сформирует дивизион в рамках ПВО для освоения системы «Железный купол». Предполагалось, что вначале система будет развёрнута вдоль границы с Газой, а затем также и на ливанской границе[11].

Первоначально сроком принятия на вооружение должен был стать 2011 год, но из-за обстрелов территории Израиля ракетами «Кассам» и «Град» предпринимались попытки ускорить ввод системы в эксплуатацию (до середины 2009 года говорилось о возможном принятии на вооружении в 2009 году, затем — в 2010 году). Значительно ускорить начало использования «Железного купола» не удалось, первая батарея встала на боевое дежурство лишь в марте 2011 года.

В феврале 2017 года управление «Хома»[he] министерства обороны Израиля и оборонный концерн Rafael провели серию испытаний «Железного купола» после его очередной модернизации. Впервые вместе с системой были испытаны противоракеты «Тамир», на которых стоит оборудование совместного израильского и американского производства. Кроме того, в ходе испытаний была проверена способность «Железного купола» осуществлять перехват различного рода ракет, запускаемых одновременно или с небольшим интервалом из разных точек. Испытания признаны успешными[12].

Боевое применение

Два первых комплекса были развёрнуты в марте—апреле 2011 года под Ашкелоном и Беэр-Шевой для защиты от ракет из сектора Газа. В ходе обстрелов территории Израиля из сектора Газа в апреле 2011 года с помощью системы были сбиты 8 ракет «Град» из 8, запущенных по прикрываемым системой городам[13][14]. Третий комплекс был развёрнут под Ашдодом в сентябре 2011 года[15].

В течение августа 2011 года территория Израиля неоднократно подвергалась обстрелам со стороны сектора Газа. Террористами было проведено 82 обстрела 144 ракетами (в том числе залповые — до 7 ракет одновременно). Не менее 20 ракет сбиты системой ПРО. При этом 1 человек был убит, 24 — ранены.[16][17]

Всего за 2011 год совершено 229 обстрелов, 386 ракет, итог: трое погибших, 38 раненых, 34 ракеты были сбиты системой ПРО[18].

В марте 2012 года система вновь доказала свою эффективность в течение серии обстрелов территории Израиля из сектора Газа ракетами класса «Град» и «Кассам». По состоянию на 12 марта 2012 года, с начала 2012 года совершено 85 обстрелов, 185 ракет. Пятеро раненых. 61 ракета сбита системой ПРО[18]. По оценке ВВС АОИ, на 12 марта «система ПВО „Железный купол“ за трое с лишним суток ракетных обстрелов перехватила 85 % ракет, которые могли попасть в населенные пункты»[19].

Всего за первый год работы (к апрелю 2012-го года) система перехватила 93 ракеты[20].

В ходе операции «Облачный столп» в ноябре 2012 года системой была перехвачена 421 ракета, выпущенная по территории Израиля из сектора Газа[21]. Процент успешно перехваченных целей оценивается в 85 %[22].

В ночь с 12 на 13 августа 2013 года системой была перехвачена одиночная ракета, выпущенная по курортному городу Эйлат[23].

Состав батареи

  • Многоцелевая радиолокационная станция (РЛС) EL/M-2084 компании ELTA Systems[24]. Предназначена для точной идентификации цели и определения траектории её полета. Поскольку около 75 % ракет «Кассам» не попадают в цель, РЛС проводит вычисление траектории и не выдаёт команду на перехват, если, согласно расчётам, ракета упадёт в ненаселённый район. Это позволяет существенно снизить финансовые затраты на использование «Железного купола».
  • Центр управления огнём. Время от момента обнаружения цели до запуска ракеты-перехватчика: несколько секунд.[25]
  • Три пусковые установки с 20-ю ракетами-перехватчиками «Тамир». Длина ракеты: 3 м, диаметр: 160 мм, масса: 90 кг[24]. Боеголовка имеет неконтактный взрыватель.

Цена одной батареи составляет, по разным оценкам, от 50[26] до 170 млн долларов[27]

Характеристики

Ракета «Тами́р» (ивр. ‏טמי»ר‏‎)[6][28]

  • Длина ракеты — 3 м
  • Диаметр — 160 мм
  • Масса ракеты — 90 кг
  • Система наведения — активная радиолокационная[29][30]. Ракета выходит на цель по командам, полученными от радара, который расположен на самой ракете.

Имеется анонимная информация о потенциальных планах увеличения дальности до 250 км[31].

Rafael сообщает о том, что система «Железный купол» может сбивать самолеты на высоте до 10 км[32][33].

Эффективность

На 2012 год каждый пуск ракеты системы Iron Dome обходился в 30—40 тыс. долларов США[34][35], что многократно превышает стоимость любой из возможных перехватываемых ракет. Таким образом, даже при 100 % эффективности, перехват средства нападения обходится намного дороже, чем стоимость самого средства нападения. Но экономическая эффективность системы заключается в том, что ранее, при попадании ракеты в жилой квартал, государство выплачивало не менее одного миллиона шекелей (около 250 000 долл.) компенсации городу и его жителям.

По данным Минобороны Израиля за 2012 год, за восемь дней 5 батарей перехватили треть ракет (420 штук), причём 80 были пропущены комплексом[36].

Согласно интервью полковника израильской армии «Ц.» (имя запрещено к печати), главы проекта «Железный купол», данному газете «Едиот Ахронот», во время Второй ливанской войны по Израилю было выпущено около 4000 ракет, 1000 из которых попали в населённые пункты. Во время войны только прямой ущерб составил 1,5 миллиарда долларов; использование «Железного купола» обошлось бы в 50—100 миллионов долларов. То же самое можно увидеть и на примере операции «Литой свинец». Таким образом, при длительном конфликте затраты на ракеты составляют всего 3—7 % от стоимости возможного ущерба[37].

19 марта 2013 года журнал Time, ссылаясь на разработчиков «Железного купола», сообщил, что Израилю удалось значительно снизить цену ракет-перехватчиков — до нескольких тысяч долларов. Основное удешевление достигнуто за счёт датчиков ракеты, уменьшение стоимости которых компенсируется информацией, полученной от радаров с земли. Радары передают информацию ракете-перехватчику, и только когда она сблизился с целью, включается её собственная система перехвата[38][39].

Согласно данным компании Rafael (август 2011), по результатам применения системы в боевых условиях, «Железный купол» способен перехватывать цели с вероятностью выше 90 %. Система способна обнаруживать угрозу в 100 % случаев, но комплексу не всегда удавалось уничтожать несколько одновременно запущенных снарядов. Представители Rafael объясняли это недостаточным количеством батарей «Железный купол» у Израиля (два комплекса во время боевого применения)[40][41][42][43].

Однако, в начале марта 2013 года во многих международных СМИ было приведено мнение профессора MIT Теодора Постола[en][44] и израильского исследователя, доктора Мордехая Шефера[he], а также доктора Реувена Педацура[he] (комментатор по вопросам безопасности в газете «Гаарец» и радио «Галей Цахаль», руководитель центра стратегического диалога в академическом колледже Нетании), согласно которому эффективность «Железного купола» существенно ниже и не превышает 5 %[45][46]. Следует отметить, что д-ром Шефером была предложена конкурентная система «Паамон» (ивр. ‏פעמון‏‎ — колокол), которая не была принята, и предпочтение было отдано «Железному куполу»[47] .

По мнению же Узи Рубина[he], основателя израильской организации по ракетной защите, не участвовавшего в проекте «Железный купол», и Ифтаха Шапира, ведущего исследователя израильского Института изучения национальной безопасности[en][48][49], доводы Т. Постола и других критиков системы — несостоятельны.

12 апреля 2013 года, в интервью газете «Хаарец», начальник Управления по разработке вооружений и технологий[en] Министерства обороны Израиля бригадный генерал Офир Шохам[he] опроверг утверждения Т. Постола (в том числе о том, что Израиль ввёл в заблуждение США), назвав их необоснованными. По его словам, «случаи успешного перехвата были документированы и сняты и в тестах, и в оперативном использовании системы […] Вся программа [Iron Dome] находится под пристальным контролем администрации США. Никаких трудностей с Пентагоном [после упомянутой серии статей] не возникло, и мы не получили от них какого-либо запроса по этому поводу». Он сообщил о том, что Минобороны рассматривает возможность предоставления дополнительной информации внешним экспертам, но отверг возможность публикации дополнительных данных или клипов с целью предотвращения помощи противнику в обнаружении уязвимых мест системы, и в соответственном уменьшении эффективности перехвата ракет. По его словам: «Мы не знали, сможем ли достичь того же уровня, как в тестовых испытаниях, но мы, безусловно, довольны достижением 84 % перехвата, который смогли записать на свой счет во время операции (имеется в виду операция «Облачный столп»).[50]

Военный репортер Марк Томпсон писал, что «отсутствие жертв среди израильтян предполагает, что „Железный купол“ является наиболее эффективной, наиболее успешной и наиболее проверенной системой ПРО, которую мир когда-либо видел»[51].

Во время операции «Нерушимая скала» (лето 2014) вновь стали появляться публикации, утверждающие, что эффективность системы не превышает 5 % (как правило, ссылающиеся на Теодора Постола)[52][53]. По официальным же заявлениям АОИ, система «Железный купол» перехватила/поразила не меньше 87—90 % от заданных целей[54][55]. В течение 50 дней с момента начала конфликта система «Железный купол» успешно перехватила 735 ракет, и не смогла перехватить только 70 ракет, требовавших перехвата в зонах, защищаемых батареями «Железного купола». Общее число ракет и минометных снарядов, выпущенных по территории Израиля из сектора Газа — 4594. Один мирный житель был убит в зоне защиты системы; трое гражданских и девять военнослужащих были ранены (в том числе смертельно) вне зон, защищаемых «Железным куполом». По расчётам военных, только 25 % ракет, выпущенных по Израилю, представляли реальную угрозу людям или гражданским объектам — из-за низкой точности и нестабильной траектории некачественных конструкций снарядов.[56][57]

На вооружении

К концу 2011 года на вооружении Израиля находились три батареи.

В 2012 году на вооружении находились четыре батареи[58]: «Идо́», «Базе́лет», «Бари́ах а-Даро́м» и «Доре́с».

Пятая батарея, иногда называемая «Аллилу́йя», была введена в строй в ходе военной операции «Облачный столп» в ноябре 2012 года. Эта батарея защищала Тель-Авив и его пригороды[59][60][61]. Газета «Маарив» отметила, что участие в срочном развёртывании этой батареи принимала даже женщина на 9-м месяце беременности[62].

В июне 2012 года сообщалось о планах поставить на вооружение 6 дополнительных батарей при условии утверждения соответствующей финансовой поддержки Конгрессом США[63][64].

По состоянию на 15 июля 2014 года, к моменту начала операции «Нерушимая скала», на вооружении ПВО Израиля[en] состояло 7 батарей[65]. 11 июля 2014 года, на четвёртый день операции «Нерушимая скала», в срочном порядке и в боевом режиме была введена в строй восьмая батарея данной системы[66] (введение в строй этой батареи ожидалось в конце 2014 — начале 2015 года[67]). 15 июля 2014 года, тоже в срочном порядке и намного опережая запланированный график, была введена в строй девятая батарея этой системы[68]. По сообщению Министерства обороны Израиля, не исключён ввод в строй и десятой батареи в кратчайшие сроки. МО Израиля говорит о необходимости иметь 10—15 батарей для защиты страны[69].

Модификации

В октябре 2014 года на выставке Euronaval, проходившей в Париже, компания Rafael представила модификацию системы, предназначенную для морского базирования. Система использует радар наблюдения корабля и не требует выделенного радара управления огнём. Небольшие размеры позволяют интегрировать батарею ракет на малых судах, в том числе на небольших корветах или даже на морских нефтяных и газовых платформах[70][71].

Экспорт

  • Республика Корея Республика Корея — заместитель комиссии по закупкам вооружений проявил интерес к закупке системы во время своего визита в Израиль летом 2011 года[72][73][74]. Переговоры по вопросу закупки системы Южной Кореей активно продолжились и в 2012 году[75].
  • США США — сухопутные войска США в декабре-январе 2011 года должны были принять решение о закупке новой системы противоракетной обороны для защиты баз в Ираке и Афганистане. Ожидалось, что выбор мог быть сделан в пользу системы ПРО «Железный купол»[76]. Осенью 2014 года принято решение приобрести одну батарею для тестирования.
  • Азербайджан Азербайджан — контракт между Израилем и Азербайджаном был подписан в 2013 году; по состоянию на начало октября 2016 года, вооружение было готово к поставке в Азербайджан[77]. Министр обороны Азербайджана заговорил о наличии железного купола[78][нет в источнике].

См. также

Примечания

  1. Coy, Peter Behind the Iron Dome: How Israel Stops Missiles. Bloomberg (21 ноября 2012). Проверено 9 апреля 2013.
  2. ↑ Israel Hayom | Israel deploys 9th Iron Dome battery
  3. ↑ strategypage.com: Air Defense: U.S. Pays For More Iron Dome, accessdate: Friday, July 11, 2014
  4. ↑ time
  5. ↑ Israel’s Iron Dome changes the face of battle Associated Press Published: 07.12.14, ynetnews
  6. 1 2 3 Ben-David, Alon. Iron Dome advances to meet Qassam threat, Jane’s (18 March 2008). Проверено 18 ноября 2012.: «the Iron Dome’s interceptor, dubbed Tamir, is 3 long, weighs 90 kg and has a 160 mm diameter… with a highly sophisticated proximity warhead»
  7. ↑ «Железный купол» Израиля: эйфория от успеха? // Русская служба Би-би-си
  8. ↑ IAF deploys third Iron Dome battery outside Ashdod — Jerusalem Post
  9. ↑ Israeli Firm Adapts Iron Dome for Intercepts at Sea | defensenews.com
  10. ↑ NEWSru.co.il — новости Израиля :: Состоялись успешные испытания системы ПРО «Железный купол», 26.03.2009
  11. ↑ «Железный купол» успешно прошел испытания (15 июня 2009). Архивировано 11 марта 2012 года.
  12. ↑ Минобороны: испытания «Железного купола» признаны успешными. ВИДЕО. newsru.co.il (22 февраля 2017). Проверено 22 февраля 2017.
  13. ↑ Статистика ракетных обстрелов Израиля с территории сектора Газы, 7 апреля 2011 г.
  14. ↑ Террористы выпустили ракету «Град» в сторону Ашкелона, 10 апреля 2011 г.
  15. ↑ Lenta.ru: Оружие: В Израиле появился третий «Железный купол»
  16. ↑ Палестинские террористы выпустили ракету «Кассам» по Западному Негеву // Статистика ракетных обстрелов Израиля с территории сектора Газы, 26 августа 2011 г.
  17. ↑ Ракетные обстрелы из Газы: тяжелый август 2011-го. Статистика, 1 сентября 2011 г.
  18. 1 2 Война на юге продолжается, несмотря на призывы к перемирию, 12 марта 2012 г.
  19. ↑ Три ракеты «Град» выпущены по Ашкелону, 12.03.12 20:25
  20. ↑ Yael Livnat One year ago today, Iron Dome intercepts first ever rocket, 05/04/2012 idf.il
  21. ↑ Pillar of Defense Ends in Ceasefire (англ.). Israeli Air Force (21.11.2012). Проверено 23 ноября 2012. Архивировано 2 декабря 2012 года.
  22. ↑ Watching Israel’s missile defense (англ.). CNN (20.11.2012). Проверено 27 января 2014.
  23. ↑ Израильская система «Железный купол» впервые перехватила выпущенную по курортному городу Эйлат ракету \\ 13/08/2013
  24. 1 2 IHS Jane’s Defense & Security Intelligence & Analysis (3/18/2008).
  25. ↑ Брошюра компании Rafael о «Железном куполе» (англ.). Архивировано 26 июня 2012 года.
  26. ↑ Iron Dome: Defense at bargain prices, Niv Elis, The Jerusalem Post. «every $50 million Iron Dome battery»]
  27. ↑ Конгрессу США рекомендовали увеличить военную помощь Израилю «По предварительной оценке, 680 миллионов долларов позволят Израилю купить четыре новых батареи „Железного купола“»
  28. Iron Dome defense system against short-range artillery rockets technical data sheet specifications // Army Recognition
  29. ↑ Alon Ben-David, Iron Dome advances to meet Qassam threat Архивировано 27 января 2013 года. // Janes, 3/18/2008: «Rafael has, therefore, equipped the Iron Dome interceptor with a simple radio-frequency seeker covered with a plastic radome.»
  30. ↑ http://www.rafael.co.il/marketing/SIP_STORAGE/FILES/6/946.pdf «The interceptor approaches the target and uses its radar seeker to acquire the target»
  31. ↑ Israel to make do with fewer Iron Dome interceptors // Reuters: «anonymity, predicted an increased interception range of up to 250 km»
  32. ↑ Iron Dome. Dual-Mission Counter Rocket, Artillery and Mortar (C-RAM) and Very Short Range Air Defense (V-SHORAD) System // Rafael
  33. ↑ «Железный купол» способен сбивать самолеты противника (недоступная ссылка) // MIGNews
  34. ↑ Israel News: Israel’s Iron Dome Missile interception system to be launched in 18 months (англ.). — «The cost of a single Iron Dome launch is $30,000 to $40,000.». Архивировано 11 марта 2012 года.
  35. Luca Bonsignore. Israel successfully tests «Iron Dome» rocket & artillery shell defence system (англ.) (27 March 2009). — «Each such interceptor is estimated to cost about $ 35,000 — 50,000.». Архивировано 11 марта 2012 года.
  36. ↑ Израиль и Палестина опробовали новые вооружения: Оружие: Силовые структуры: Lenta.ru
  37. ↑ Интервью главы проекта «Железный купол» (25.03.12). Архивировано 26 июня 2012 года.
  38. ↑ The Secret of the Wonder Weapon That Israel Will Show Off to Obama
  39. ↑ Как Израиль сделал дешёвым «Железный купол» Архивная копия от 23 марта 2013 на Wayback Machine
  40. ↑ «Тактическая противоракетная оборона» Архивная копия от 17 мая 2014 на Wayback Machine // waronline
  41. ↑ Iron Dome intercepts 20 rockets, Arie Egozi 22/8/2011 // israeldefense.com
  42. ↑ Israel to deploy third Iron Dome following more intercepts, 23/08/11 // flightglobal.com
  43. ↑ Rafael отчиталась об эффективности израильской ПРО (14 октября 2011). Архивировано 11 марта 2012 года.
  44. ↑ (при этом, ещё в конце ноября Т. Постол высоко оценивал эффективность «Железного купола»David Talbot. Why Israel’s “Iron Dome” Missile-Defense System Actually Works (англ.). technologyreview.com (November 26, 2012). Проверено 19 августа 2013.
  45. Reuven Pedatzur. How many rockets has Iron Dome really intercepted? (англ.). haaretz.com (Mar. 9, 2013). Проверено 19 августа 2013.
  46. ↑ (на 25.03.2013 исходное исследование Т. Постола не было доступно большинству источников, и его результаты цитировались по статьеeditor. How Many Rockets Did Iron Dome Shoot Down? (англ.)  (недоступная ссылка — история). missilethreat.com (March 25, 2013). — «Unlike past studies published by Postol, we have not yet managed to access the Iron Dome study online and, therefore, rely on second hand review by Reuven Pedazur’s article which was widely referred to online in recent weeks.». Проверено 21 августа 2013. Архивировано 2 февраля 2014 года. = [1]) Р. Педацура от 9 марта 2013
  47. ↑ משגרים במצח נחושה. מכון פישר למחקר אסטרטגי אויר וחלל (18 июля 2014).
  48. Shapir, Yiftah. How Many Rockets Did Iron Dome Shoot Down? INSS Insight (Сколько ракет сбил «Железный купол»? Взгляд INSS) (англ.). INSS, Институт изучения национальной безопасности (Израиль). Проверено 20 августа 2013.
  49. Uzi Rubin. The Battle over Iron Dome (англ.)  (недоступная ссылка — история). missilethreat.com (May 9, 2013). Проверено 21 августа 2013. Архивировано 21 августа 2013 года.
  50. Amos Harel. From Iron Dome to unmanned drones: The IDF’s vision for the future battlefield (англ.). haaretz.com (Apr. 12, 2013). Проверено 22 августа 2013.
  51. Thompson, Mark Iron Dome: A Missile Shield that Works. Time Magazine website (19 November 2012). Проверено 9 апреля 2013.
  52. Jonathan Marcus. Israel’s Iron Dome: Doubts over success rate. Проверено 22 июля 2014.
  53. JAMES FALLOWS. Iron Dome—Savior, or Sales Job? (англ.) (JUL 15 2014). Проверено 22 июля 2014.
  54. ↑ How Israel’s «Iron Dome» works.
  55. ↑ Iron Dome Blunts 90 % Of Enemy Rockets | Defense content from Aviation Week
  56. ↑ Iron Dome Blunts 90 % Of Enemy Rockets — Aviationweek.com, 1 September 2014
  57. ↑ 50 days of Israel’s Gaza operation, Protective Edge — by the numbers — Operation Protective Edge — Jerusalem Post
  58. Yaakov Katz. IDF working to upgrade range of Iron Dome system. jpost.com (05/25/2012). Проверено 19 июня 2012. Архивировано 26 июня 2012 года.
  59. ↑ Кризис в Газе: обстрелы и авиаудары продолжаются
  60. Yаакоv Lappin. Fifth Iron Dome battery deployed in Gush Dan. jpost.com (11/17/2012). Архивировано 2 декабря 2012 года.
  61. ↑ Planes ‘slightly rerouted’ to avoid being hit «The fifth Iron Dome battery, dubbed by the troops „Hallelujah,“ has only been deployed in the Tel Aviv region»
  62. Dr. Aaron Lerner. Pregnant woman in 9th month directed deployment of Iron Dome battery to defend Tel Aviv (англ.). IMRA (November 30, 2012). Проверено 11 января 2015.
  63. ↑ כיפת ברזל בדרך ל-10 סוללות (иврит). IsraelDefense (15 июня 2012). Архивировано 26 июня 2012 года.
  64. ↑ 10 Iron Domes for IDF (англ.). IsraelDefense (13/6/2012). Проверено 19 июня 2012. Архивировано 26 июня 2012 года.
  65. ↑ Iron Dome racks up 90 % success rate so far (англ.)
  66. ↑ [2] (иврит)
  67. ↑ U.S. pledges more money for Iron Dome — but IDF lacks trained personnel (англ.)
  68. ↑ [3] (иврит)
  69. ↑ Israel to invest $1 billion in Iron Dome missile defense system (англ.)
  70. ↑ Rafael extends Iron Dome C-RAM to the naval domain. Проверено 27 октября 2014.
  71. ↑ «Рафаэль» представил C-Dome — «Железный купол» морского базирования. Проверено 27 октября 2014.
  72. ↑ S. Korea eyes Iron Dome system (англ.). ynetnews (19 June 2011). — «the South Korean official expressed an interest in the Irom Dome rocket interception system, which was activated successfully in southern Israel recently.». Архивировано 11 марта 2012 года.
  73. ↑ News Analysis: South Korea becoming major Israeli arms client (2011-9-8). — «During a visit earlier this year, a South Korean official from the Defense Acquisition Program Administration (DAPA) expressed interest in the Iron Dome anti-missile system which also is developed by Rafael.». Архивировано 11 марта 2012 года.
  74. ↑ Израиль становится основным поставщиком оружия для Южной Кореи (24 августа 2011). — «… высокопоставленный чиновник министерства обороны Южной Кореи Кван Ху Бонг… Особый интерес он проявил к системе „Кипат барзель“ („Железный купол“).». Архивировано 11 марта 2012 года.
  75. ↑ המגעים למכירת כיפת ברזל לקוריאה הדרומית נמשכים אריה אגוזי // Israel Defense, 10.8.12 (иврит)
  76. ↑ 13.12.11 Сухопутные войска США рассматривают возможность закупки комплексов ПВО/ПРО «Айрон Дом» — Военный паритет
  77. ↑ Анонсированы поставки Азербайджану израильской системы ПРО «Железный купол» // Взгляд : газета. — 2016. — 4 октября.
  78. ↑ http://interfax.az/view/736784
  79. ↑ Israel plans laser interceptor ‘Iron Beam’ for short-range rockets // Reuters, 2014-01-19 (англ.)

Ссылки

wiki.sc

Железный купол — Циклопедия

Пусковая установка. Окрестности Сдерота, июнь 2011

Антенна радиолокационной станции батареи

Центр управления батареей

«Железный купол» (ивр. כיפת ברזל — Кипат барзель, англ. Iron Dome) — тактическая система противоракетной обороны, предназначенной для защиты от неуправляемых тактических ракет на дальности от 4 до 70 км, имеется информация о потенциальных планах увеличения дальности до 250 км.

[править] Общие сведения

Данное израильское оружие разрабатывается израильской компанией Rafael Advanced Defense Systems. Первоначальный срок принятия на вооружение — 2011 год, из-за обстрелов ракетами «Кассам» и «Град», срок принятия на вооружение был перенесён на 2010 год (до середины 2009 года говорилось о возможном принятии на вооружении в 2009 году). Каждая батарея может защитить территорию площадью 150 квадратных километров.

Rafael сообщает о том, что система «Железный купол» может сбивать самолеты на высоте до 10 км.

[править] Состав батареи

  • Многоцелевая радиолокационная станция (РЛС) EL/M-2084 компании Elta Systems[1]. Предназначена для точной идентификации и определения траектории полета цели. Поскольку около 75 % ракет «Кассам» не попадают в цель, для снижения затрат РЛС проводит вычисление траектории и не выдаёт команду на перехват, если, согласно расчётам, ракета упадёт в ненаселённый район.
  • Центр управления огнём. Время от момента обнаружения цели до запуска ракеты-перехватчика: несколько секунд.
  • Три пусковые установки с 20 ракетами-перехватчиками Tamir. Длина ракеты: 3 м, диаметр: 160 мм, масса: 90 кг.[1] Боеголовка имеет неконтактный взрыватель.

В январе 2007 года боеголовка перехватчика успешно уничтожила ракету «Кассам» и 122-миллиметровый реактивный снаряд системы «Град».

25 марта 2009 года система успешно прошла контрольные испытания, вероятным первым местом базирования назывался город Сдерот.

Армия обороны Израиля сформировала дивизион в рамках ПВО, который будет осваивать, а затем управлять системой «Железный купол». Вначале система будет развернута вдоль границы с Газой, затем также на ливанской границе.

[править] Применение в боевых условиях

Два первых комплекса были развёрнуты в марте—апреле 2011 года под Ашкелоном и Беэр-Шевой для защиты от ракет из сектора Газа. В ходе обстрелов территории Израиля из сектора Газа в апреле 2011 года с помощью системы были сбиты 8 ракет «Град» из 8, запущенных по прикрываемым системой городам. Третий комплекс развёрнут под Ашдодом в сентябре 2011 года. В течение августа 2011 года территория Израиля неоднократно подвергалась обстрелам со стороны сектора Газа. Террористами было проведено 82 обстрела 144 ракетами (в том числе залповые — до 7 ракет одновременно). Не менее 20 ракет сбиты системой ПРО. При этом, 1 человек был убит, 24 — ранены.

Всего за 2011 год совершено 229 обстрелов, 386 ракет, итог: трое погибших, 38 раненых, 34 ракеты были сбиты системой ПРО.

В марте 2012 года система вновь доказала свою эффективность в течение серии обстрелов территории Израиля из сектора Газа ракетами класса «Град» и «Кассам». По состоянию на 12 марта 2012 года, с начала 2012 года совершено 85 обстрелов, 185 ракет. Пятеро раненых. 61 ракета сбита системой ПРО.. По оценке ВВС АОИ, на 12 марта «система ПВО „Железный купол“ за трое с лишним суток ракетных обстрелов перехватила 85 % ракет, которые могли попасть в населенные пункты».

За год работы система перехватила 93 ракеты.

В ходе операции «Облачный столп» в ноябре 2012 года системой была перехвачена 421 ракета, выпущенная по территории Израиля из сектора Газа[2].

В ночь с 12 на 13 августа 2013 года системой была перехвачена одиночная ракета, выпущенная по курортному городу Эйлат.

[править] Характеристики

Ракета Tamir (ивр. טיל מיירט, Til Meyaret)[3][4]

  • Длина ракеты 3 м
  • Диаметр 160 мм
  • Масса ракеты 90 кг
  • Система наведения АРГСН[5]. Ра­ке­та вы­хо­дит на цель по ко­ман­дам, по­лу­чен­ны­ми от ра­да­ра который рас­по­ло­жен на са­мой ра­ке­те.

[править] Эффективность

Каждый пуск ракеты системы Iron Dome обходится в 30—40 тыс. долларов США, что многократно превышает стоимость любой из возможных перехватываемых ракет. Таким образом, даже при 100 % эффективности, перехват средства нападения будет обходиться намного дороже, чем стоимость самого средства нападения. Но экономическая эффективность системы заключается в том, что ранее, при попадании ракеты в жилой квартал, государство выплачивало не менее одного миллиона шекелей (около $ 250 000) компенсации городу и его жителям.

Согласно интервью полковника израильской армии «Ц» (имя запрещено к печати), главы проекта «Железный купол», газете Едиот Ахронот, во время Второй Ливанской войны по Израилю было выпущено около 4000 ракет, 1000 из которых попали в населённые пункты. При использовании «Железного купола», затраты обошлись бы в 50—100 миллионов долларов, однако во время войны только прямой ущерб составил 1,5 миллиарда долларов. То же самое можно увидеть и на примере Операции «Литой свинец». Таким образом, при длительном конфликте затраты на ракеты составляют всего 3—7 % от стоимости возможного ущерба.

19 марта 2013 года, журнал Time, ссылаясь на разработчиков Железного купола, сообщил, что Из­ра­и­лю уда­лось зна­чи­тель­но сни­зить це­ну ра­кет-пе­ре­хват­чи­ков — до нескольких тысяч долларов. Основное удешевление достигнуто за счёт датчиков ракеты, уменьшение которых компенсируется информацией полученной с радаров с земли. Радар пе­ре­да­ет ин­фор­ма­цию ра­ке­те-пе­ре­хват­чи­ку, и толь­ко то­гда, ко­гда две ра­ке­ты сбли­зи­лись, вклю­ча­ет­ся соб­ствен­ная си­сте­ма дат­чи­ков пе­ре­хват­чи­ка.

Цена одной батареи составляет, по разным оценкам, от 50 миллионов до 170 млн долларов».

Согласно данным компании Rafael (август 2011), по результатам применения системы в боевых условиях, «Железный купол» способен «перехватывать цели с вероятностью выше 90 процентов». Система способна обнаруживать угрозу в 100 % случаев, но комплексу не всегда удавалось уничтожать несколько одновременно запущенных снарядов. Представители Rafael объясняли это недостаточным количеством батарей «Железный купол» у Израиля (два комплекса во время боевого применения).

Однако, в начале марта 2013 года во многих международных СМИ было приведено мнение профессора Массачусетского технологического института Теодора Постола и израильского исследователя, доктора Шефер, Мордехая Шефера, а также доктора Реувена Педацура (комментатор по вопросам безопасности в газете «Хаарец» и радио Галей ЦАХАЛ, руководитель центра стратегического диалога в академическом колледже Нетании), согласно которому эффективность «Железного Купола» существенно ниже и не превышает 5 процентов[6][7].

По мнению же Узи Рубина, основателя израильской организации по ракетной защите, не участвовавшего в проекте «Железный купол», и Ифтаха Шапира, ведущего исследователя израильского Института изучения национальной безопасности[8][9], доводы Т. Постола и других критиков системы — несостоятельны.

12 апреля 2013 года, в интервью газете «Хаарец», начальник Управления по разработке вооружений и технологий Министерства обороны Израиля бригадный генерал Офир Шохам опроверг утверждения Т. Постола, в том числе, о том, что Израиль ввёл в заблуждение США, назвав их необоснованными. По его словам, «случаи успешного перехвата были документированы и сняты и в тестах, и ​​в оперативном использовании системы […] «Вся программа (Iron Dome) находится под пристальным контролем администрации США. Никаких трудностей с Пентагоном (после упомянутой серии статей) не возникло, и мы не получили от них какого-либо запроса по этому поводу». Он сообщил о том, что Минобороны рассматривает возможность предоставления дополнительной информации внешним экспертам, но отверг возможность публикации дополнительных данных или клипов с целью предотвращения помощи противнику в обнаружении уязвимых мест системы, и в соответственном уменьшении эффективности перехвата ракет. По его словам: «Мы не знали, сможем ли достичь того же уровня, как в тестовых испытаниях, но мы, безусловно, довольны достижением 84 % перехвата, который смогли записать на свой счет во время операции» (Облачный столп).[10]

  •  Израиль — 1 дивизион (5 батарей[11]; «Идо», «Базелет», «Бариах а-Даром» и «Дорес». (в июне 2012 года сообщалось о планах поставить на вооружение 6 дополнительных батарей при условии утверждения соответствующей финансовой поддержки Конгрессом США). Пятая батарея, иногда называемая «Аллилуйя», добавлена в ходе боевых действий в Секторе Газа 17 ноября 2012 года. Эта батарея защищала Тель-Авив и его пригороды.

[править] Экспорт

  •  Республика Корея — заместитель комиссии по закупкам вооружений проявил интерес к закупке системы во время своего визита в Израиль летом 2011 года. Переговоры по вопросу закупке системы Южной Кореей активно продолжились и в 2012 году.
  •  США — Сухопутные войска США в декабре-январе 2011 года должны были принять решение о закупке новой системы противоракетной обороны для защиты баз в Ираке и Афганистане. Ожидалось, что выбор мог быть сделан в пользу системы ПРО «Железный Купол».
  1. 1,01,1 IHS Jane’s Defense & Security Intelligence & Analysis
  2. ↑ Военно-воздушные силы Израиля
  3. ↑ Iron Dome advances to meet Qassam threat
  4. ↑ Iron Dome defense system against short range artillery rockets technical data sheet specifications // Army Recognition
  5. ↑ Alon Ben-David, Iron Dome advances to meet Qassam threat // Janes, 3/18/2008: «Rafael has, therefore, equipped the Iron Dome interceptor with a simple radio-frequency seeker covered with a plastic radome.»
  6. ↑ How many rockets has Iron Dome really intercepted?
  7. ↑ (на 25.03.2013 исходное исследование Т. Постола не было доступно большинству источников, и его результаты цитировались по статье Р. Педацура от Mar. 9, 2013
  8. ↑ How Many Rockets Did Iron Dome Shoot Down? INSS Insight (Сколько ракет сбил «Железный купол»?
  9. ↑ The Battle over Iron Dome
  10. ↑ From Iron Dome to unmanned drones: The IDF’s vision for the future battlefield
  11. ↑ IDF working to upgrade range of Iron Dome system

cyclowiki.org

Отправить ответ

avatar
  Подписаться
Уведомление о
