Еще в Первую мировую войну немецким инженером Рейнхольдом Беккером была разработана автоматическая19 мм пушка с эффективным перезарядным устройством. Пушка обладала б/скорострельностью до 300 выстрелов/мин, с патроном 20×70 мм. Новую пушку применяли как в авиационной, так и зенитной модификациях. Однако как-то приметно на итоги ведения сражений новация оказать влияние не смогла, поскольку война подходила к концу.

Какое-то число орудий установили на бомбардировщиках, а до 140 единиц выдали зенитчикам. По окончании войны комиссией союзников по разоружению было уничтожено почти 400 орудий.

Переезд «пушки Беккера» в Швейцарию

Соблюдая запрет о разработке вооружений в Германии, согласно Версальскому договору, патенты на изобретения так же, как и конструкторские работы, были переданы швейцарской фирме SEMAG, со штаб-квартирой возле Цюриха. Компания занялась усовершенствованием пушки Беккера. И уже в 1924 году была выпущена версия под патрон 20×100 мм, он оказался наиболее мощным. В орудии же увеличилась б/скорострельность до 350 выстрелов/минуту.

Специалистами компании были внесены некоторые конструкционные модификации. Так, калибр был увеличен до 20 мм. Новинка была представлена на рынке вооружений как противотанковая пушка, а также как орудие для поддержки огнем пехоты. Успех этой разработки не был достигнут, и скоро фирму ликвидировали.

Тогда фирмой «Эрликон», названной так от пригорода Цюриха, в котором она и располагалась, были приобретены все права на пушку. Причем с производственными мощностями, коллективом квалифицированного персонала, работавшим до этого в SEMAG.

В 1927 году «Эрликоном» была разработана и поставлена на конвейерный поток модель, названная «Эрликон-S». Был создан патрон 20×110 мм, который был еще мощнее. Была увеличена его начальная скорость до 830 м/с. В результате увеличилась масса конструкции, а также снизилась б/скорострельность до 280 выстрелов/мин.

Такой была реакция оружейников на стремительно изменяющиеся требования новой эпохи. Тогда требовалось повышение начальной скорости пули. Благодаря этому увеличивались бронебойные качества, превращавшие «Эрликоны» не в одни лишь авиационные, но и противотанковые модели малокалиберных пушек. Фактически, новые «Эрликоны» четко поражали почти всю разновидность тогдашних танков и танкеток.

В 1930 году швейцарской компанией был предложен экспортный вариант 20-мм автоматических орудий «Эрликон» в версиях: F, L, S. Они все, как и последующие образцы, обладали одинаковым принципом действия и аналогичным устройством. Кроме того, имелись незначительные конструктивные изменения: начальная скорость пули, а также б/скорострельность. «Эрликоны-S» были приняты на вооружение 30 стран.

В боекомплекты всех «Эрликонов» входили патроны массой до 124 г, которые были:

  • Осколочными;
  • Трассирующими;
  • Зажигательными;
  • Бронебойными;
  • Бронебойно-зажигательными.

В 1935 швейцарцами был сделан еще один скачок в формировании авиапушек. Новая разновидность пушки «Flügelfest» была в трех версиях: «FF», «FFL», «FFS».

Улучшение было в наличии снижения массы изделия, увеличеним б/скорострельности и начальной скорости пули. Хотя с перезарядкой в воздухе решений пока не было, отчего боекомплекты увеличивали прямым увеличением емкости магазинов. Производились версии на 45, 60, 75 и 100 патронов, но самой популярной стала 60-патронная версия.

Авиапушки серий F и L, с меньшей длиной стволов и меньшим весом, были предназначены к подвижным и крыльевым установкам. «Эрликоны-S» проектировались для монтажа их на моторе для стрельбы сквозь винтовую втулку.

В 1938 году компания выпустила новые образцы усовершенствованных авиапушек серии А и F, в количестве шести единиц. Они отличались по темпу стрельбы, весу и длине стволов. Новые пушки обладали уменьшенным весом, а также увеличенной б/скорострельностью и начальной скоростью пули.

Лицензионные «Эрликоны»

В 1930-х годах многие фирмы самых разнообразных государств приобрели лицензии на производство новых «Эрликонов». Так, «Hispano-Suiza» из Франции приступила к выпуску своей модификации «FFS».Французы начали производить 20-мм орудия «Hispano-Suiza» 404 и S9, являющиеся модификацией «Эрликонов». Их устанавливали на все истребители.

Пушки F-серии приняли на вооружение поляки. Их устанавливали в крыльях истребителей. Сухопутные войска пользовались зенитным вариантом пушки. Они установили ее на легкий колесный лафет.

В Германии «Эрликоны-FF» стали авиапушками MG FF, устанавливаемыми на многих самолетах.

Японским императорским флотом было принято решение о вооружении «Эрликонами» 99-1 и 99-2. Это модернизированные модели. Кроме того, их массово устанавливали на истребителях и бомбардировщиках.

Качественно улучшенной серией «FFS» «Эрликоны» вышли в 1938 году. Эти модели во время Второй Мировой войны обладали б/скорострельностью до 650 выстрелов/мин. Они массово применялись американским и английским флотами как зенитное орудие. Так, в США их произвели почти 125000 единиц. Орудия были одноствольными и счетверенными.

У американцев имелись относительно неплохие 0,3 и 0,5 дюймовые пулеметы «Colt-Browning». Они располагали достаточной по критериям того времени б/скорострельностью, а также неплохой начальной скоростью пули. Тем не менее, американцы вовсе не обладали 20 мм пушками, которые могли быть противопоставленны против лучших европейских образцов.

Лучшую авиапушку «Oerlikon-FF» выпускали по лицензии почти все ведущие западные государства. Тем не менее, только французские инженеры смогли так успешно ее усовершенствовать, что орудие обрело вместе со второй жизнью и другое наименование – «Hispano-Suiza» HS404. После того, как англичанами была выкуплена лицензия на производство «Эрликонов», ими были произведены последовательные модернизации.

Американцев также заинтересовало это орудие, и они закупили пробную партию у Великобритании. Успешно проведенные испытания подтолкнули их к приобретению лицензии для серийного его производства. В США выпускались две версии «Hispano»: Mk.I — AN-M1, а также Mk.II — AN-M2. Всего американцы произвели не один десяток тысяч единиц.

Однако все прошло не так безоблачно. Оплошность в процессе проектирования оснащения привела к технологическому дефекту пушки, а устранение ее не представлялось возможным. Применение этих пушек было также невозможным. В итоге им всем пришлось пролежать на складе завода-производителя до окончания войны. Позднее всю партию отправили на переплавку.

Решив откорректировать образовавшуюся обстановку, Соединенные Штаты снова обратились к Премьер-министру Великобритании. Они хотели приобрести у Великобритании крупную партию «Hispano». Все же англичане не могли производить пушки в таких больших масштабах, ведь им самим требовалось заниматься вооружением своих собственных самолетов. Тем не менее, в США они отправили весьма небольшую партию орудий.

В дальнейшем продолжались поставки «Hispano» по ленд-лизу от англичан. Однако их численность была настолько мала, что вооружить ими всю свою авиацию у американцев не получилось. Вследствие этого за всю войну в США выпустили лишь три вида истребителей, отчасти вооруженные этими пушками.

Это привело к тому, что для усиления вооружения своих истребителей американцы устанавливали на ни крупнокалиберные пулеметы в огромном количестве? xтобы хоть как-то соперничать с мощными залпами ведущих европейских образцов пушек.

В британской армии, кроме подлинных «Эрликонов», куда более широкую популярность получили их усовершенствованные варианты, известные под своим наименованием «Polsten». Данная разновидность орудия первоначально разрабатывалась на польских предприятиях. К тому же основной задачей разработок было упростить и удешевить конструкцию оригинальной пушки «Эрликон».

На момент оккупации страны разработка пушки не была завершена, но польские разработчики смогли добраться до Великобритании. Там они и завершили все работы, связанные с разработкой орудия. Позднее ее приняла на вооружение британская армия, а в 1943 году ее запустили в серию.

Орудие «Polsten» обладало рекордно малой массой. Так при наличии боевого положения масса была почти 232 кг. Патронное питание реализовывалось через 30- либо 60-зарядные магазины. Пушка «Polsten» в основном обладала одинарными установками, но кроме того имелось наличие строенных и счетверенных орудий, а также версии орудия, которой вооружали парашютные войска.

В 1942 году в Великобритании создали зенитную самоходную установку «Crusader» AA Mk II. Как базовой основой для этого решили воспользоваться крейсерским танком «Крусайдером». Так, на оставшемся почти без изменений шасси башню танка заменили легкобронированной открытой сверху башней с круговым вращением.

В ней смонтировали спаренную установку с двумя 20-мм автоматическими зенитными орудиями «Эрликон». Смонтированная спаренная установка обладала боевой скорострельностью до 2 х 450 выстрелов/мин., максимальной дальностью стрельбы до 7200 м, досягаемостью на высоте до двух километров, а начальной скоростью бронебойной пули до 890 м/с. Вследствие этого с помощью установки можно было противоборствовать не только самолетам, но также и легкобронированным наземным целям.

В союзнических армиях на всех театрах военных действий встречалась масса ПВО-установок кустарного или промышленного производства с популярными уже «Эрликонами». Они устанавливались на самых разнообразных типах грузовых и легковых автомобилей, бронетехнике, также на американских «Виллисах».

В фашистской Германии пушка получила широкое признание как средство ПВО на кораблях, хотя и существовало наличие полевых вариантов орудия. Так, широко использовавшиеся Вермахтом и полевыми войсками Люфтваффе «Эрликоны» значились особой маркировкой.

Во время войны с 1940-1944 годов объемы сделок головной компании WO только с государствами гитлеровской коалиции, а это Германия, Италия, а также Румыния — составили почти 550 млн. швейцарских франков. И это вместе с поставками более 7000 20-мм пушек, более 14 млн. штук боеприпасов к ним, более 12500 запасных стволов и 40000 ящиков к патронам, что весьма выгодно для швейцарского «нейтралитета».

Зенитные 20 мм «Эрликоны» и их «двойники» часто применялись в период Второй мировой войны. Они были на вооружении у Германии, Италии, Франции, Великобритании, Соединенных Штатов Америки, Японии, Китая и почти у всех иных воюющих стран на всех фронтах и театрах военных действий.

«Эрликоны» в Советском Союзе

Советскому Союзу по ленд-лизу поставили почти 2000 автоматов. Наличие «Эрликонов» было и в числе вооружений, которые поставлялись для боевых кораблей. Черноморский театр военных действий обладал всего лишь 46 единицами. Основная численность пушек была на Северном и Балтийском флотах Союза. Сухопутная РККА массово пользовалась трофейными польскими, немецкими, венгерскими и румынскими образцами.

В 30-х годах при покупке Советским Союзом двигателей к самолетам у французской «Hispano-Suiza» поднимались вопросы и о покупке авиапушек «Hispano-Suiza» (французских лицензионных «Эрликонов»), включая и кинематику боепитания, системы креплений и пр. Однако советское руководство решило разрабатывать свои собственные образцы 20-мм авиапушек. Такой 20-мм пушкой стала система ШВАК.

«Эрликоны» наших дней

Так случилось, что понятие «Эрликон» — это имя нарицательное для всего мелкокалиберного артвооружения ПВО времен Второй мировой.

Некоторые страны до сих пор оснащают 20-мм «Эрликонами» Сухопутные Войска и ВМФ. В частности, они стоят на вооружении малых кораблей в береговой охране США. Самыми разнообразными версиями пушек все еще вооружены армии многих государств. Более того, они все еще производятся.

Сама компания WO все еще живет и благоденствует. Она производит самые разнообразные ПВО-вооружения и экспортирует во многие страны. Практически сто лет предприятие «Oerlikon» лидирует среди производителей автоматических орудий и б/припасов к ним.

Есть такая точка зрения, что 20-мм «Эрликоны» с их авиационными и ПВО-модификациями были самыми массово «применяемыми» 20-мм орудиями WW2 и самыми массовыми пушками на планете, ведь произвели 500000-800000 единиц. И собственно этими орудиями сбили большую часть авиации в истории войн, а общая произведенная численность 20-мм боеприпасов к ним вообще не исчислима.

warways.ru

Зенитное Орудие, Калибр Пушки 35 и 20 Мм, Какие Снаряды и Гильзы, Схема Устройства, в Каких Боях Применялась

07.05.2018

«Ощетинившиеся зенитными орудиями и пулеметами военные корабли ведут интенсивный огонь по атакующим самолетам. Извергающий пламя «эрликон», стоящий рядом с капитанским мостиком, грохотом своих выстрелов полностью заглушает команды. Вот об одну из огненных трасс споткнулся вражеский торпедоносец, став разваливаться на ходу. По подбитому самолету черкнула еще пара очередей, окончательно добивая его. Чередуясь друг с другом, зенитки кораблей продолжали вести интенсивный огонь еще в течение 10 минут, после чего, то одно, то другое орудие замолкало. Стволы зенитных орудий головного эсминца охранного ордера почернели и продолжали дымиться. Небо над походным ордером наконец-то очистилось от вражеских самолетов».

Конвой

Так описывалась атака немецких «люфтваффе» на союзный конвой в эпохальном романе Валентина Пикуля «Реквием каравану PQ-17». В одном коротком абзаце описывается та огромная роль, которую блестяще сыграли в обороне морских караванов на Севере зенитные 20 мм пушки «Эрликон». Недаром название этой пушки стало нарицательным и прочно вошло в словарь военных терминов, ассоциируясь с самым массовым и эффективным орудием противовоздушной обороны.

Орудие воевало по разные линии фронта, и все воюющие стороны благодарно отзывались об этом представителе скорострельной малой артиллерии. На долю зенитных орудий этой модификации приходится больше всего сбитых самолетов. Орудие, появившееся в середине 20-х годов XX, века стало по-настоящему легендарным. И сегодня пушки с хорошо знакомым логотипом продолжают оставаться на вооружении ряда стран.

Рождение пушки Эрликон

Несмотря на то, что «эрликон» признано считать швейцарским изобретением, это оружие выпускалось во многих странах и в каждом случае название интерпретировалось по-своему. Впервые автоматическая пушка калибром 20-мм увидела свет в 1927 году. Родиной изобретения стали производственные цеха швейцарского концерна Oerlikon, где была успешно реализована конструкторская разработка компании Semag.

Эрликон на корабле

Швейцарские конструкторы не стали изобретать велосипед и сделали ставку на уже готовую промышленную модель немецкой 20 мм пушки конструктора Рейнхольда Беккера. Этот талантливый немец сумел еще в годы Первой Мировой войны создать эффективную скорострельную пушку. Орудие обладало прекрасными огневыми и эксплуатационными возможностями, однако окончание военных действий поставило крест на удачной разработке. В поверженной Германии реализовать в дальнейшем свою идею Беккер не мог, так как вся зенитная артиллерия попадала под строгие ограничения Версальского договора. Единственным местом, где можно было продолжить работу в области разработки вооружений, для многих немецких конструкторов стала нейтральная Швейцария.

Фирма Semag (Seebach Maschinenbau Aktien Gesellschaft), выпускающая официально автомобили, стала для немца производственной площадкой. Финансирование разработки осуществлялось формально через артиллерийский департамент рейсхвера.

Концерн Эрликон

После того, как в Германии разразился финансовый кризис, Беккер продал свой патент швейцарцам, которые поспешили реализовать проект и выпустили первые несколько образцов. Новое орудие было способно вести огонь мощным патронами 20х100 мм со скорострельностью в 350 выстрелов в минуту. После успешных испытаний Semag планировала запустить пушку в серийное производство, однако финансовый кризис привел к банкротству компании. В дальнейшем в судьбу скорострельной пушки вмешалась швейцарская компания «Эрликон», давшая не только название новому орудию, но и путевку в жизнь.

В период всемирного экономического кризиса швейцарский концерн, занимающийся выпуском тепловозов, автомобилей и станкостроительного оборудования не только сохранил свои экономические позиции, но и упрочил финансовое положение. В середине 20-х годов головное предприятие открывает филиал, который должен был заниматься точной металлообработкой и оружейным производством.

Используя наработки своих предшественников, конструкторы компании «Эрликон» сумели создать к 1925 году сразу две модификации орудия, однако последующая разработка затянулась на целых два года. Только в 1927 году состоялась окончательная презентация готовых образцов скорострельной пушки. Работы над новым орудием велись сразу по трем модификациям. Пушка, созданная немцем Беккером, получила название Oerlikon F, разработка фирмы Semag получила индекс Oerlikon L, а собственное изобретение хозяева концерна назвали Oerlikon S.

Эрликон ПВО

Все три модификации имели схожую конструкцию механизма автоматики, в основе изделий лежал один и тот же принцип действия. Неподвижный орудийный ствол имел свободно двигающийся тяжелый затвор. Боекомплект находился в магазине. Длина ствола, соответственно мощность и скорострельность орудия во всех трех модификациях были идентичны.

Последняя версия орудия «Oerlikon» 1S предназначалась для установки на автомобильную платформу в качестве зенитного орудия и противотанкового средства, по типу пушки Линдера. Единственным недостатком орудия являлась малая емкость магазина. Боекомплект орудия составляет всего 15 патронов, что было крайне мало для такого типа орудий. Однако, несмотря на существенные недочеты в количестве боекомплекта, швейцарцы поспешили выставить свое детище на продажу.

Эрликон флот США

Переход от детских болезней к периоду взросления Эрликона

Практически все модификации пушек, которые выпускались непосредственно в Швейцарии, изготавливались на заводах Франции, США, Германии и Японии, содержали в себе одну и ту же схему. Конструкция орудия, разработанная немцем Беккером, была достаточно проста и оказалась на удивление работоспособной. Неподвижный ствол и патронник представляли собой одно целое. Устройство имело массивный подвижный затвор, скользящий в горизонтальной плоскости. Попадая в крайне заднее положение затвор удерживался двумя штифтами – шепталами. Обратное движение затвора обеспечивала сила пружины, установленной непосредственно на стволе.

Во время выстрела пороховые газы через донце гильзы действовали на затвор, отводя его в заднее положение. Чрезмерная энергия погашалась за счет пружины, выполняющей функцию буфера.

«Эрликон» имел устройство, которое практически было нечувствительно к загрязнению. Орудие невозможно было вывести из строя. Даже интенсивная длительная стрельба не становилась причиной задержки. Вышедший из строя ствол можно было легко заменить в полевых условиях. Снаряды подавались из магазина, емкость которого постоянно увеличивалась. Магазин можно было установить с любой стороны, как справа, так и слева.

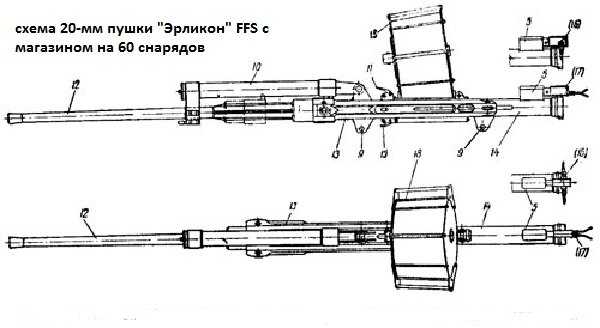

Схема пушки Эрликон

Начиная с 1935 года, швейцарцы наладили выпуск самой удачной модели в трех различных вариантах — пушки с индексом FFF, FFL и FFS. Новые образцы имели меньшую массу и большую скорострельность. Существенно увеличилась скорость полета снаряда. Все три модификации оснащались магазинами увеличенной емкости, которые теперь могли вмещать 45, 60 и даже 100 патронов.

Следует отметить, что модификация авиационной пушки не пошла в крупную серию. Начиная с 1939 года, все последующие разработки в этом направлении компания свернула. Основным направлением стало совершенствование зенитного варианта орудия и организация массового серийного выпуска.

Боевое применение Эрликона

Орудие ввиду своей простоты в эксплуатации и больших огневых возможностях становится популярным на флоте. Пушками «эрликон» оснащаются боевые корабли британского и американского флота. Ввиду незначительного веса установки и малых габаритов, автоматы монтировали на любое свободное место, имеющееся на корабле. Орудия выпускались с одним стволом или в двуствольном варианте. На самых крупных кораблях Второй Мировой войны, на британских и американских линкорах количество орудий этого типа порой доходило до сотни. Их основная задача – последняя линия противовоздушной обороны.

После того, как дальнобойная зенитная артиллерия не могла достать атакующие самолеты, в ход вступали эрликоны, которые могли создать в течение первых 2-3 минут непроникающий зонтик ПВО. Вместе с другими военными поставками в СССР поставлялись и эрликоны. За годы войны для нужд советского флота было получено до 2 тыс. орудий.

Эрликон СССР

Орудие выпускали во Франции и в Японии. Однако наибольшее распространение получила американская версия зенитной пушки. Эрликоны успешно прошли всю войну, став самым массовым средством противовоздушной обороны ближнего действия. Однако калибр в 20 мм не стал пределом конструкторской мысли. Уже в послевоенные годы появились модификации 25-мм пушек Эрликон KBA и 35-мм зенитное орудие типа KDB, ставшие основным средством флотской ПВО на определенном этапе.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Автор статьи:

Метальников Александр

Военный историк. Люблю писать на военные темы, описывать исторические события, известные сражения.

Свежие публикации автора:

С друзьями поделились:

militaryarms.ru

Малокалиберная зенитная артиллерия Германии во Второй мировой войне

После поражения в Первой мировой войне, Версальским договором Германии было запрещено иметь зенитную артиллерию вообще, а имевшиеся зенитные орудия подлежали уничтожению. Поэтому с конца 20-х годов до 1933 г. немецкие конструкторы работали над зенитными орудиями тайно как в Германии, так и в Швеции, Голландии и других странах. В начале 30-х годов в Германии создаются и зенитные части, которые в целях конспирации до 1935 г. носили название «железнодорожные батальоны». По той же причине все новые полевые и зенитные пушки, спроектированные в Германии в 1928-1933 гг., носили название «обр. 18». Таким образом, в случае запросов правительств Англии и Франции немцы могли ответить, что это не новые орудия, а старые, созданные еще в 1918 г. во время первой мировой войны.


В начале 30-х годов, в связи с бурным развитием авиации, увеличением скорости и дальности полёта, созданием цельнометаллических самолётов и применением авиационной брони, остро встал вопрос прикрытия войск от штурмовой авиации.
Имеющиеся зенитные орудия созданные в годы Первой мировой мало соответствовали современным требованиям по скорострельности и скорости наводки, а зенитные пулемёты винтовочного калибра не удовлетворяли по дальности и могуществу действия.

В этих условиях востребованными оказались малокалиберные зенитные автоматы (МЗА), калибра 20-50-мм. Имеющие хорошие показатели скорострельности, дальности эффективного огня и поражающего действия снаряда.

Зенитный автомат 2,0 cm FlaK 30 (нем. 2,0 cm Flugzeugabwehrkanone 30 — 20-мм зенитная пушка образца 1930 года). Разработана фирмой «Рейнметалл” в 1930 году. В Вермахт пушки стали поступать с 1934 г. Кроме того, 20-мм Flak 30 фирма «Рейнметалл” экспортировала в Голландию и Китай.

Достоинствами 2-см автомата Flak 30 были простота устройства, возможность быстрой разборки и сборки, и сравнительно малый вес.

28 августа 1930 г. с германской фирмой БЮТАСТ (подставной конторой фирмы «Рейнметалл”) было подписано соглашение о поставке в СССР среди других орудий 20-мм зенитной автоматической пушки. Фирма «Рейнметалл” поставило всю документацию на 20-мм зенитную пушку, два образца пушки и одну запасную качающуюся часть.
После испытания 20-мм пушка фирмы «Рейнметалл” была принята на вооружение под названием 20-мм автоматическая зенитная и противотанковая пушка обр.1930 г. Производство 20-мм пушки обр.1930 г. Было передано заводу №8 (г.Подлипки Московской области), где ей присвоили индекс 2К. Серийное производство пушек было начато заводом №8 в 1932 г. Однако качество выпускаемых автоматов оказалось крайне низким. Военная приёмка отказывалась принимать зенитки. В итоге бракоделы с завода им.Калинина (№8) не сумели справиться с производством пушки.

По результатам боевого применения 20-мм Flak 30 в Испании фирма «Маузер” провела ее модернизацию. Модернизированный образец получил название

2,0 см Flak 38. Новая установка имела ту же баллистику и боеприпасы.

Все изменения в устройстве были направлены на увеличение темпа стрельбы, который возрос с 245 выстр/мин до 420-480 выстр/мин. Имела досягаемость по высоте: 2200-3700 м, дальность стрельбы: до 4800 м. Масса в боевом положении: 450 кг, масса в походном положении: 770 кг.

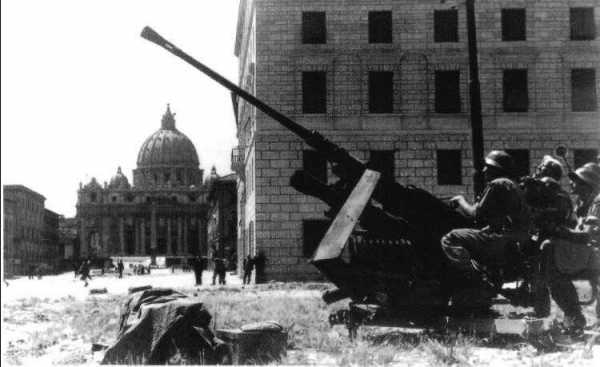

Легкие автоматические пушки Flak-30 и Flak-38 имели в принципе одинаковую конструкцию. Обе пушки устанавливались на легком колесном лафете, обеспечивающем в боевом положении круговой обстрел с наибольшим углом возвышения 90°.


Принцип действия механизмов автомата обр.38 остался прежним – использование силы отдачи при коротком ходе ствола. Увеличение темпа стрельбы было достигнуто за счет уменьшения веса подвижных частей и увеличения их скоростей движения, в связи с чем были введены специальные буферы-амортизаторы. Кроме того, введение копирного пространственного ускорителя позволило совместить отпирание затвора с передачей ему кинетической энергии.

Автоматические построительные прицелы этих пушек вырабатывали вертикальные и боковые упреждения и позволяли наводить орудия непосредственно в цель. Входные данные в прицелы вводились вручную и определялись на глаз, кроме дальности, которая измерялась стереодальномером.

Изменения в лафеты были минимальные, в частности была введена вторая скорость в ручных приводах наведения.
Существовала специальная разбирающаяся «вьючная» версия для горных армейских частей. В данном варианте орудие Flak 38 осталось прежним, однако использовался маленький и, соответственно, более легкий лафет. Пушка называлась 2-см горной зениткой Gebirgeflak 38 и являлась орудием, предназначенным для поражения как воздушных, так и наземных целей.

В войска 20-мм Flak 38 начала поступать во второй половине 1940 г.

Зенитные пушки Flak-30 и Flak-38 были весьма широко используемым средством ПВО Вермахта, Люфтваффе и войск СС. Рота таких пушек (12 штук) входила в состав противотанкового дивизиона всех пехотных дивизий, такая же рота являлась составной частью каждого моторизованного зенитного дивизиона РГК, придававшегося танковым и моторизованным дивизиям.

Кроме буксируемых, было создано большое количество самоходных пушек. В качестве шасси использовались грузовики, танки, различные тягачи и бронетранспортёры.
Кроме прямого назначения, к концу войны они все больше использовались для борьбы с живой силой и лёгкой бронетехникой противника.

О масштабах использования пушек Flak-30/38 говорит тот факт, что в мае 1944 г. сухопутные войска располагали 6 355 пушками этого типа, а обеспечивающие ПВО Германии части люфтваффе — более чем 20000 пушками калибра 20-мм.

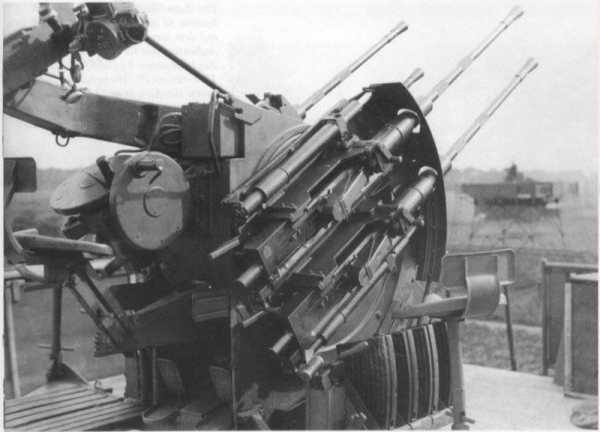

Для увеличения плотности огня на базе Flak-38 была разработана счетверённая установка 2-cm Flakvierling 38. Эффективность зенитной установки оказалась весьма высокой.

Хотя немцы в течении всей войны постоянно испытывали нехватку этих зенитных установок. Флаквирлинг 38 находили применение в армии Германии, в противовоздушных частях люфтваффе и в немецком ВМФ.

Для повышения мобильности, на их базе было создано немало различных зенитных самоходок.



Существовала версия, предназначавшаяся для установки на бронепоездах. Разрабатывалась установка, огнем которой предполагалось управлять с применением радара.

Кроме Flak-30 и Flak-38 в ПВО Германии, в меньших количествах применялся 20-мм автомат 2 cm Flak 28.
Это зенитное орудие ведёт свою родословную от германской «пушки Беккера», которая была разработана ещё в Первую мировую. Фирма «Эрликон», названная так по месту расположения — пригороду Цюриха, приобрела все права на разработку пушки.
К 1927 году фирма «Эрликон» разработала и поставил на конвейер модель, названную Эрликон S (тремя годами позже ставшую просто 1S). По сравнению с первоначальной моделью, она созданна под более мощный патрон 20×110 мм и характеризовалась более высокой начальной скоростью снаряда в 830 м/с.

В Германии орудие получило широкое применение в качестве средства противовоздушной обороны кораблей, однако существовали и полевые варианты пушки, широко применявшиеся в Вермахте и зенитных войсках Люфтваффе, под обозначением —

2 cm Flak 28 и 2 cm VKPL vz. 36.

В период с 1940 по 1944 годы объём сделок головной компании Werkzeugmaschinenfabrik Oerlikon (WO) только с державами оси — Германией, Италией и Румынией — составил 543,4 млн шв. франков, и включали поставки 7013 20-мм пушек, 14,76 млн. штук патронов к ним, 12 520 запасных стволов и 40 тыс. патронных ящиков (вот такой швейцарский ”нейтралитет”!).
Несколько сотен этих зенитных автоматов было захвачено в Чехословакии, Бельгии и Норвегии.

В СССР слово “Эрликон”, стало именем нарицательным для всей малокалиберной зенитной артиллерии периода Второй мировой войны.

При всех своих достоинствах, 20-мм зенитные автоматы оказались неспособны гарантировать 100% пробитие бронирования штурмовиков Ил-2.
Для исправления этой ситуации в 1943 году, фирмой «Маузер», путем наложения 3-см авиационной пушки МК-103 на лафет 2-см автоматической зенитной пушки Flak 38, была создана зенитная установка Flak 103/38. Пушка имела двухстороннее ленточное питание.Действие механизмов автомата было основано на смешанном принципе: отпирание канала ствола и взведение затвора осуществлялось за счет энергии пороховых газов, отводимых через боковой канал в стволе, а работа механизмов подачи производилась за счет энергии откатывающегося ствола.

В серийное производство Flak 103/ 38 запущена в 1944 году. Всего произведено 371 орудие.
Кроме одноствольных в небольшом числе были выпущены спаренные и счетверенные 30-мм установки .

В 1942―1943 гг. предприятие «Ваффен-Верке» в Брюне на базе 3-см авиационной пушки MK 103 создало зенитную автоматическую пушку MK 303 Br. От пушки Flak 103/38 ее отличала лучшая баллистика. Для снаряда весом 320 г начальная скорость его у MK 303 Br составляла 1080 м/с против 900 м/с у Flak 103/38. Для снаряда весом 440 г эти величины составляли 1000 м/с и 800 м/с соответственно.

Автоматика работала как за счет энергии газов, отводимых из канала ствола, так и за счет отдачи ствола при его коротком ходе. Затвор — клиновой. Досылка патронов производилась досылателем на всем пути движения патрона в камору. Дульный тормоз имел эффективность 30 %.
Производство пушек MK 303 Br началось в октябре 1944 г. Всего до конца года было сдано 32 пушки, а в 1945 г. — еще 190.

30-мм установки были значительно эффективней 20-мм, однако развернуть широкомасштабное производство этих зенитных автоматов немцы не успели.

В нарушение «Версальских» соглашений, фирмой «Рейнметалл» в конце 20-х начались работы по созданию 3,7-см автоматической зенитной пушки.
Автоматика пушки работала за счет энергии отдачи при коротком ходе ствола. Стрельба велась с тумбового лафета, опиравшегося с помощью крестообразного основания на грунт. В походном положении орудие устанавливалось на четырехколесную повозку.

37-мм зенитная пушка предназначалась для борьбы летящими на небольших высотах (1500-3000 метров) самолётами и для борьбы с наземными бронированными целями.

3,7-см пушка фирмы «Рейнметалл» вместе с 2-см автоматической пушкой в 1930 г. были проданы конторой БЮТАСТ Советскому Союзу. Фактически были поставлены только полная технологическая документация и комплект полуфабрикатов, сами же пушки не поставлялись.
В СССР пушка получила наименование «37-мм автоматическая зенитная пушка обр. 1930 г.». Иногда ее называли 37-мм пушкой «Н» (немецкой). Производство пушки было начато в 1931 г. на заводе № 8, где пушка получила индекс 4К. В 1931 г. были предъявлены 3 пушки. На 1932 г. план составлял 25 пушек, завод предъявил 3, но военная приемка не приняла ни одной. В конце 1932 г. систему пришлось снять с производства. В РККА не попало ни одной 37-мм пушки обр. 1930 г.

3,7-см автоматическая пушка фирмы «Рейнметалл» поступила на вооружение в 1935 г. под названием 3,7 cm Flak 18. Одним из существенных недостатков была четырехколесная повозка. Она оказалась тяжелой и неповоротливой, поэтому на смену ей был разработан новый четырех станинный лафет с отделяющимся двухколесным ходом.
3,7-см зенитная автоматическая пушка с новым двухколесным лафетом и рядом изменений в устройстве автомата получила название 3,7 cm Flak 36.

Существовал еще один вариант, 3.7-cm Flak 37, отличавшийся только сложным, управлявшимся прицелом со счётно-решающим устройством и упреждающей системой.

Кроме штатных лафетов обр. 1936 г., 3,7-см автоматы Flak 18 и Flak 36 устанавливались на железнодорожных платформах и различных грузовиках и бронетранспортёрах, так же на танковые шасси.

Производство Flak 36 и 37 велось до самого конца войны на трёх заводах (один из них находился в Чехословакии). К концу войны в люфтваффе и вермахте имелось около 4000 37-мм зениток.

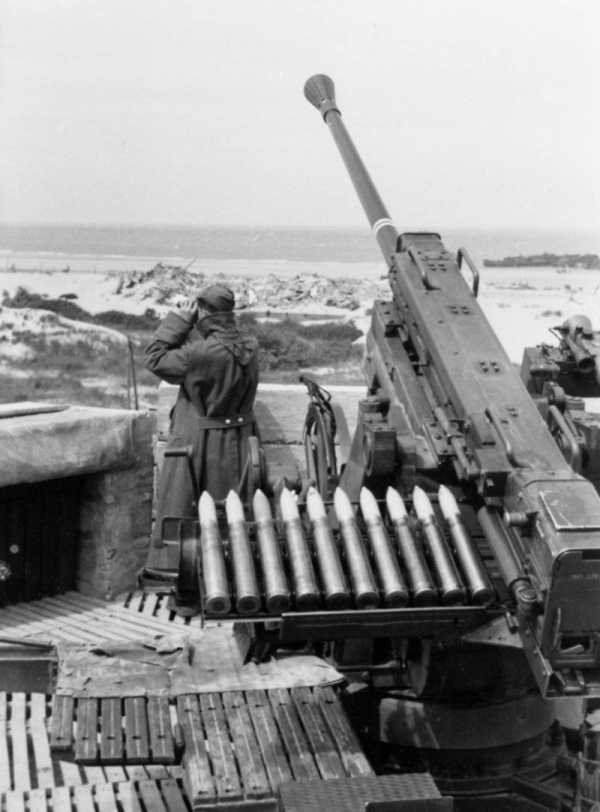

Уже в ходе войны на базе 3,7 cm Flak 36 фирма «Рейнметалл» разработала новый 3,7-см автомат Flak 43.

Автомат обр. 43 имел принципиально новую схему автоматики, когда часть операций производилась за счет энергии отводимых газов, а часть — за счет откатывающихся частей. Магазин Flak 43 вмещал 8 патронов, а у Flak 36 он был рассчитан на 6 патронов.

3,7-см автоматы обр. 43 устанавливались как на одиночных, так и на двухорудийных установках.

Во время Второй мировой войны существовал «трудный» для зенитных орудий уровень высот от 1500 м до 3000. Здесь самолеты оказывались мало досягаемыми для легких зениток, а для пушек тяжелой противовоздушной артиллерии эта высота была слишком мала. В целях разрешения проблемы казалось естественным создать зенитки некоего промежуточного калибра.

Немецкие конструкторы фирмы «Рейнметалл» предложили военным пушку, известную под индексом 5-cm Flak 41.

Действие автоматики основано на смешанном принципе. Отпирание канала ствола, экстракция гильзы, отбрасывание затвора назад и сжатие пружины накатника затвора происходили за счет энергии пороховых газов, отводимых через боковой канал в стволе. А подача патронов осуществлялась за счет энергии откатывающегося ствола. Кроме того, в автоматике использовался частичный фиксированный выкат ствола.
Канал ствола запирался клиновым продольно скользящим затвором. Питание автомата патронами боковое, по горизонтальному столу подачи с помощью обоймы на 5 патронов.
В походном положении установка перевозилась на четырехколесной повозке. В боевом положении оба хода откатывались.

Первый экземпляр появился в 1936 г. Процесс доработки шел весьма неспешно, в результате орудие было запущено в серийное производство лишь в 1940 году.
Всего было выпущено 60 зениток данной марки. Как только первые из них поступили в действующую армию в 1941 г., выявились крупные недостатки ( как будто их не было на полигоне).
Основной проблемой являлись боеприпасы, которые были мало приспособлены для использования в зенитном орудии.

Несмотря на относительно большой калибр, 50-мм снарядам не хватало мощности. Кроме того вспышки выстрелов ослепляли наводчика, причем даже в ясный солнечный день. Лафет оказался слишком громоздким и неудобным в реальных боевых условиях. Механизм горизонтальной наводки был слишком слабым и работал медленно.

Flak 41 выпускался в двух версиях. Мобильная зенитка передвигалась на двухосном лафете. Стационарная пушка предназначалась для обороны стратегически важных объектов, таких, как Рурские дамбы. Несмотря на то, что орудие получилось, мягко говоря, неудачным, оно продолжало нести службу до конца войны. Правда, к тому времени их осталось всего 24 единицы.

Справедливости ради стоит сказать, что орудия такого калибра так и не были созданы ни в одной из воюющих стран.
Зенитная 57-мм С-60 была создана в СССР В.Г. Грабиным уже после войны.

Оценивая действия немецкой малокалиберной артиллерии, стоит отметить её исключительную эффективность. Зенитное прикрытие германских войск было значительно лучше советского, особенно это относится к начальному периоду войны.

Именно зенитный огонь погубил большую часть потерянных по боевым причинам Ил-2.
Сами же высокие потери Ил-2 следует объяснить, прежде всего, спецификой боевого применения этих штурмовиков. В отличие от бомбардировщиков и истребителей, они работали исключительно с малых высот – а значит, чаще и дольше, чем другие самолеты, находились в сфере действительного огня малокалиберной зенитной артиллерии немцев.
Чрезвычайная опасность, которую представляли для нашей авиации немецкие малокалиберные зенитки, была обусловлена, во-первых, совершенством материальной части этого оружия. Конструкция зенитных установок позволяла очень быстро маневрировать траекториями в вертикальной и горизонтальной плоскостях, каждое орудие было оснащено прибором управления артиллерийским зенитным огнем, который выдавал поправки на скорость и курс самолета; трассирующие снаряды облегчали корректировку огня. Наконец, немецкие зенитки обладали высокой скорострельностью; так, 37-мм установка Flak 36 выпускала 188 снарядов в минуту, а 20-мм Flak 38 – 480.
Во-вторых, насыщенность этими средствами войск и ПВО тыловых объектов у немцев была очень высокой. Количество стволов, прикрывавших объекты ударов Ил-2, непрерывно возрастало, и в начале 1945 г. по штурмовику, работающему в полосе немецкого укрепленного района, в секунду (!) могло выпускаться уже до 200—250 20– и 37-мм снарядов.
Очень небольшим было время реакции, с момента обнаружения, до открытия огня. Первый прицельный выстрел малокалиберная зенитная батарея была готова дать уже через 20 секунд после обнаружения советских самолетов; поправки на изменение курса Ил-2, угла их пикирования, скорости, дальности до цели немцы вводили в течение 2—3 секунд. Применявшаяся ими концентрация огня нескольких орудий по одной цели также увеличивала вероятность поражения

По материалам:
http://www.xliby.ru/transport_i_aviacija/tehnika_i_vooruzhenie_1998_08/p3.php
http://zonawar.ru/artileru/leg_zenit_2mw.html
http://www.plam.ru/hist/_sokoly_umytye_krovyu_pochemu_sovetskie_vvs_voevali_huzhe_lyuftvaffe/p3.php
А.Б. Широкогдрад «Бог войны Третьего рейха»

topwar.ru

Легкая 20-мм зенитная пушка GAI-D01 концерна «Эрликон» — Военный сайт Best Army

20-мм спаренная легкая зенитная пушка GAI-D01 компании
«Эрликон» в боевом положении.С каждым 20-мм орудием
находится коробка с 120 снарядами готового к
использованию боекомплекта.Канонир использует
итальянский прицел «Галилео» Р56 и прицельное
устройство с аналоговым компьютером.

Больше известное как продукт фирмы «Эрликон» (сегодня
она часть концерна «Рейнметалл»),основание 20-мм пушки
«Эрликон» GAI D01 было спроектировано в начале 70-х
годов,получив обозначение Hispano-Suiza HSS 666А,и
было готово к поставкам в 1978 году.Оборудование
успешно преодолело пропасть между одноствольным 20-мм
оружием с малым радиусом действия и сравнительно
низкой огневой мощью и тяжелым оборудованием таким,
как спаренная 35 мм. система GDF-002 с большим
радиусом действия и высокой огневой мощью.Боевая
часть базируется на двухколесном лафете массой 470
кг. и оснащена регулируемой проушиной для
буксировочного блока,в боевое состояние приводится
экипажем из 5 человек в течение одной минуты с
момента остановки.

Двигатель «Ванкель»

Хотя сначала пушка задумывалась как зенитная,она
способна исполнять также роль наземного оружия.Две
пушки представляют собой пневматическое орудие
KAD-B (первоначально HS 820-SL) каждая весит 68
кг,пушка KAD В16 находится слева (с левосторонней
подачей на ленточном транспортере),а пушка KAD
В17 расположена справа (с правосторонней подачей).
Подача боеприпасов ведется из магазина с 120
снарядами общей массой 68 кг.Канонир может
пользоваться разными режимами ведения огня,включая
стрельбу одиночными снарядами,очередь,залп или
непрерывный огонь.Основание управляется гидравликой
(для аварийных ситуаций существует ручное
управление).Источником питания является 6,9 л.с.,
ротационный двигатель NSU «Вакель»,который
располагается под регулируемым сиденьем канонира.
В режиме питания скорость горизонтального наведения
составляет 80° в секунду,а скорость вертикального
наведения 48° в секунду.
Канонир использует прицел «Галилео» Р56.Это система
итальянского происхождения и может применяться
только в хороших погодных условиях.Она создана на
базе полупроводникового аналогового компьютера,
имеет монокулярный оптический прицел с 5-кратным
увеличением,объективную призму с перемещением
от -7 до +85° и панель управления в которую канонир
вручную вносит координаты цели.При применении
оружия в режиме «земля-воздух» канонир должен
сначала обнаружить цель визуально.Он может получать
сведения по радио,из системы обнаружения цели,
например,такой итальянской радиолокационной системы,
как LPD-20.Затем он вводит в компьютер установленные
значения: скорость мишени в диапазоне между 216 и
1260 км/ч и расстояние до точки пересечения в
диапазоне между 100 и 1000 м.Расстояние до точки
пересечения — это расстояние,при котором линия
прицела пересекается с линией движения цели под
прямым углом.Затем канонир начинает преследовать
цель при помощи механического прицела,потом
переходит на оптический прицел и ведет цель,пока
прицельная точка не совпадет с мишенью.Далее канонир
отдает штурвал от себя,позволяя тем самым компьютеру
начать регулировку углов горизонтального и
вертикального наведения.Если канонир держит прицел
по центру мишени,он гарантированно имеет шанс
попадания.

Наземные цели

Для поражения наземных целей канонир вводит значение
дальности полета в диапазоне от 100 до 2500 м.
Применяются пять типов снарядов (АР-Т.HEI,HEI-T,
SAPHEI и SAPHEI-Т),масса каждого до О.34 кг,а также
учебные.Сейчас производство прекращено в Швейцарии,
хотя предполагается продолжить его в Турции,где МКЕК
производит оружие для турецкой армии.GAI-D01 состоит
на вооружении нескольких стран,включая Боливию и
Гватемалу.

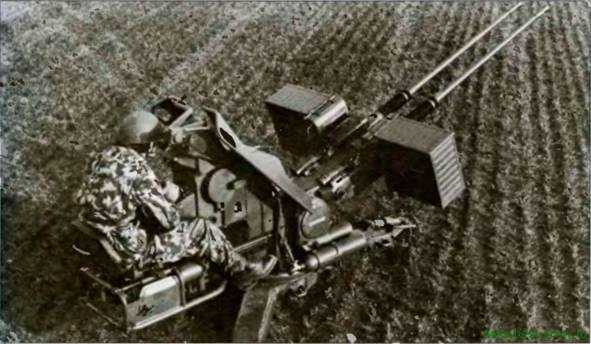

Это спаренная 20-мм легкая зенитная пушка GAI-D01
фирмы «Эрликон» в боевом положении,виден двигатель
«Ванкель»,расположенный под сиденьем канонира.Эта
система работвет только в хороших погодных условиях,
хотя ее можно оснастить радиолокатором «Контраверс»
LDP-20.

Характеристики GAI-D01

Калибр: 20 мм
Масса: в походном положении с боеприпасами 1800 кг;
в боевом положении 1330 кг;
Габаритные размеры: длина в походном положении
4,59 м; ширина 1,86 м; высота 2,34 м;
Угол вертикального наведения: -3.+81
Угол горизонтального наведения: 360′
Начальная скорость снаряда: 1100 — 1150 м/с;
Максимальная горизонтальная дальность: 5700 м;
Рабочая горизонтальная: 2200 м;
Максимальная вертикальная дальность: 4500 м;
Рабочая вертикальная: 1500 м;
Циклическая скорострельность: 1000 выстрелов в
минуту из каждого ствола
Экипаж: 5 человек (один на лафете)

www.best-army.ru

Эрликон (зенитное орудие) Википедия

Эрликон

20-мм немецкая зенитная пушка «Эрликон» обр. 28 в Артиллерийском музее Санкт-Петербурга
Тип автоматическая пушка
Страна Швейцария Швейцария
История службы
Годы эксплуатации 1940—н.в. (в модифицированном виде)
Принят на вооружение 1940
Войны и конфликты Вторая мировая война, локальные войны
История производства
Конструктор Рейнхольд Беккер, Антуан Газда
Производитель Oerlikon Contraves AG
Годы производства 1940—н.в. (модификации)
Характеристики
Масса, кг 30 (FF)
43 (FFL)
62 (FFS)[1]
Длина, мм 1400 (FF)
1820 (FFL)
2100 (FFS)[1]
Патрон 20×110 мм RB
Калибр, мм 20 мм
Принципы работы отдача затвора с опережающим воспламенением капсюля
Скорострельность,
выстрелов/мин
450 (FF)
350 (FFL)
280 (FFS),
120—130 (практическая)[1]
Начальная скорость
пули, м/с
550—575 (FF)
670—700 (FFL)
835—870 (FFS)[1]
Прицельная дальность, м 3 км (по высоте)
Максимальная
дальность, м
4,4 км
 Эрликон на Викискладе

ru-wiki.ru

Эрликон — это… Что такое Эрликон?

20-мм автоматическая зенитная пушка образца 1934 года «Эрликон» — зенитное орудие калибра 20 мм. Досягаемость по высоте — 3 км, по дальности — 4,4 км. Скорострельность — 450 выстрелов в минуту. Масса орудия — 68 кг, снаряда — 120 г.

В ходе Первой мировой войны немецкий инженер Рейнхольд Беккер разработал автоматическую пушку калибра 20 мм с использованием эффективного способа перезарядки. В пушке применялся патрон калибра 20×70 мм, скорострельность достигала 300 выстрелов в минуту. Новая пушка нашла применение в качестве авиационной и зенитной модификаций, но как-либо заметно повлиять на ход боевых действий новинка не успела, так как война уже заканчивалась.

В соблюдение запретов на разработку оружия в Германии, наложенных Версальским договором, патенты на изобретение вместе с конструкторскими работами переместились в швейцарскую фирму SEMAG (нем. Seebach Maschinenbau Aktien Gesellschaft), расположенную под Цюрихом. SEMAG улучшила пушку Беккера и в 1924 году выпустила вариант под более мощный патрон 20×100 мм с несколько увеличенной скорострельностью, достигавшей теперь 350 выстрелов в минуту.

Однако в том же году SEMAG разорилась. Фирма «Эрликон», названная так по месту расположения — пригороду Цюриха (англ.), приобрела все права на разработку пушки, производственные мощности и заполучила коллектив квалифицированных рабочих, трудившихся до сего момента на SEMAG.

Между двумя мировыми войнами

К 1927 году фирма «Эрликон» разработала и поставил на конвейер модель, названную Эрликон S (тремя годами позже ставшую просто 1S). Создана под более мощный патрон 20×110 мм и характеризовалась более высокой начальной скоростью снаряда в 830 м/с, что сопровождалось увеличением массы конструкции и снижением скорострельности до 280 выстрелов в минуту. Тем самым оружейники реагировали на быстро меняющиеся запросы нового времени, которое требовало от данного вида оружия в первую очередь повышения именно начальной скорости снаряда, ощутимо увеличивающей бронепробиваемость и превращавшую эрликоны не только в авиационную, но и противотанковую модель малокалиберной пушки. По сути, новый эрликон успешно поражал практически все виды современных ему на тот момент танков, не говоря уже о танкетках.

В 1935 швейцарцы сделали ещё один качественный шаг в развитии авиапушек. Новый вид пушки «Flügelfest» — (flügelfest  — «крыльевая» модификация пушки) получил три варианта под обозначениями «FF», «FFL» и «FFS». Их сравнительные характеристики приведены в таблице.

Модификации эрликона FF

МодельДлина ствола,клбДлина пушки
общая,мм
Вес пушки
без магазина, кг
Темп стрельбы,
выстр/мин
Практическая скорострельность,
выстр/мин
Начальная скорость
снаряда, м/с
«FF»40140030450130550-575
«FFL»60182043350125670-700
«FFS»70210062280120835-870

[1]

Улучшением в пушках стало снижение массы изделия, увеличение скорострельности и начальной скорости снаряда. Впрочем, перезарядка в воздухе пока что оставалась труднопреодолимым препятствием, поэтому боекомплект был увеличен путём прямого увеличения ёмкости магазинов. Изготавливались варианты на 45, 60, 75 и 100 патронов, из которых самым ходовым стал 60-патронный вариант.

В 1930-е годы ряд фирм разных стран приобрёл лицензию на новые эрликоны. Французская «Испано-Сюиза» начала выпускать свою модификацию «FFS». Германия развила эрликон FF до весьма удачной модели авиапушки MG FF. Японский императорский флот принял на вооружение «эрликоны» Типа 99-1 и 99-2, представлявшие собой развитие моделей «FF» и «FFS».

Качественно улучшенную серию «FFS» «Эрликон» запустил в 1938 году (Эрликон-SS). Эта модель и особенно её разновидности периода уже Второй мировой войны (1SS — 1942, 2SS — 1945) выдавали скорострельность до 650 выстрелов в минуту. Данная модель массово применялась на кораблях американского и английского флотов в качестве зенитного орудия.

Ссылки

Switzerland Oerlikon 20 mm/70 (0.79″) Mark 1  (англ.). NavWeaps.com. — Описание, история и технические данные.. Архивировано из первоисточника 27 марта 2012. Проверено 4 марта 2009.

Примечания



{{{заглавие}}}

{{{содержание}}}



{{{заглавие}}}

{{{содержание}}}



{{{заглавие}}}

{{{содержание}}}

dic.academic.ru

«Эрликон» — зенитное орудие 20 и 35 калибра — мал золотник да дорог . Чёрт побери

«Ощетинившиеся зенитными орудиями и пулеметами военные корабли ведут интенсивный огонь по атакующим самолетам. Извергающий пламя «эрликон», стоящий рядом с капитанским мостиком, грохотом своих выстрелов полностью заглушает команды. Вот об одну из огненных трасс споткнулся вражеский торпедоносец, став разваливаться на ходу. По подбитому самолету черкнула еще пара очередей, окончательно добивая его. Чередуясь друг с другом, зенитки кораблей продолжали вести интенсивный огонь еще в течение 10 минут, после чего, то одно, то другое орудие замолкало. Стволы зенитных орудий головного эсминца охранного ордера почернели и продолжали дымиться. Небо над походным ордером наконец-то очистилось от вражеских самолетов».

Конвой

Так описывалась атака немецких «люфтваффе» на союзный конвой в эпохальном романе Валентина Пикуля «Реквием каравану PQ-17». В одном коротком абзаце описывается та огромная роль, которую блестяще сыграли в обороне морских караванов на Севере зенитные 20 мм пушки «Эрликон». Недаром название этой пушки стало нарицательным и прочно вошло в словарь военных терминов, ассоциируясь с самым массовым и эффективным орудием противовоздушной обороны.

Орудие воевало по разные линии фронта, и все воюющие стороны благодарно отзывались об этом представителе скорострельной малой артиллерии. На долю зенитных орудий этой модификации приходится больше всего сбитых самолетов. Орудие, появившееся в середине 20-х годов XX, века стало по-настоящему легендарным. И сегодня пушки с хорошо знакомым логотипом продолжают оставаться на вооружении ряда стран.



Рождение пушки Эрликон

Несмотря на то, что «эрликон» признано считать швейцарским изобретением, это оружие выпускалось во многих странах и в каждом случае название интерпретировалось по-своему. Впервые автоматическая пушка калибром 20-мм увидела свет в 1927 году. Родиной изобретения стали производственные цеха швейцарского концерна Oerlikon, где была успешно реализована конструкторская разработка компании Semag.

Эрликон на корабле

Швейцарские конструкторы не стали изобретать велосипед и сделали ставку на уже готовую промышленную модель немецкой 20 мм пушки конструктора Рейнхольда Беккера. Этот талантливый немец сумел еще в годы Первой Мировой войны создать эффективную скорострельную пушку. Орудие обладало прекрасными огневыми и эксплуатационными возможностями, однако окончание военных действий поставило крест на удачной разработке. В поверженной Германии реализовать в дальнейшем свою идею Беккер не мог, так как вся зенитная артиллерия попадала под строгие ограничения Версальского договора. Единственным местом, где можно было продолжить работу в области разработки вооружений, для многих немецких конструкторов стала нейтральная Швейцария.

Фирма Semag (Seebach Maschinenbau Aktien Gesellschaft), выпускающая официально автомобили, стала для немца производственной площадкой. Финансирование разработки осуществлялось формально через артиллерийский департамент рейсхвера.

Концерн Эрликон

После того, как в Германии разразился финансовый кризис, Беккер продал свой патент швейцарцам, которые поспешили реализовать проект и выпустили первые несколько образцов. Новое орудие было способно вести огонь мощным патронами 20х100 мм со скорострельностью в 350 выстрелов в минуту. После успешных испытаний Semag планировала запустить пушку в серийное производство, однако финансовый кризис привел к банкротству компании. В дальнейшем в судьбу скорострельной пушки вмешалась швейцарская компания «Эрликон», давшая не только название новому орудию, но и путевку в жизнь.



Последняя версия орудия «Oerlikon» 1S предназначалась для установки на автомобильную платформу в качестве зенитного орудия и противотанкового средства, по типу пушки Линдера. Единственным недостатком орудия являлась малая емкость магазина. Боекомплект орудия составляет всего 15 патронов, что было крайне мало для такого типа орудий. Однако, несмотря на существенные недочеты в количестве боекомплекта, швейцарцы поспешили выставить свое детище на продажу.

Эрликон флот США

Переход от детских болезней к периоду взросления Эрликона

Практически все модификации пушек, которые выпускались непосредственно в Швейцарии, изготавливались на заводах Франции, США, Германии и Японии, содержали в себе одну и ту же схему. Конструкция орудия, разработанная немцем Беккером, была достаточно проста и оказалась на удивление работоспособной. Неподвижный ствол и патронник представляли собой одно целое. Устройство имело массивный подвижный затвор, скользящий в горизонтальной плоскости. Попадая в крайне заднее положение затвор удерживался двумя штифтами – шепталами. Обратное движение затвора обеспечивала сила пружины, установленной непосредственно на стволе.



Боевое применение Эрликона

Орудие ввиду своей простоты в эксплуатации и больших огневых возможностях становится популярным на флоте. Пушками «эрликон» оснащаются боевые корабли британского и американского флота. Ввиду незначительного веса установки и малых габаритов, автоматы монтировали на любое свободное место, имеющееся на корабле. Орудия выпускались с одним стволом или в двуствольном варианте. На самых крупных кораблях Второй Мировой войны, на британских и американских линкорах количество орудий этого типа порой доходило до сотни. Их основная задача – последняя линия противовоздушной обороны.

После того, как дальнобойная зенитная артиллерия не могла достать атакующие самолеты, в ход вступали эрликоны, которые могли создать в течение первых 2-3 минут непроникающий зонтик ПВО. Вместе с другими военными поставками в СССР поставлялись и эрликоны. За годы войны для нужд советского флота было получено до 2 тыс. орудий.

Эрликон СССР

Орудие выпускали во Франции и в Японии. Однако наибольшее распространение получила американская версия зенитной пушки. Эрликоны успешно прошли всю войну, став самым массовым средством противовоздушной обороны ближнего действия. Однако калибр в 20 мм не стал пределом конструкторской мысли. Уже в послевоенные годы появились модификации 25-мм пушек Эрликон KBA и 35-мм зенитное орудие типа KDB, ставшие основным средством флотской ПВО на определенном этапе.

chert-poberi.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
