Истребитель истребителей Як-3 . Чёрт побери

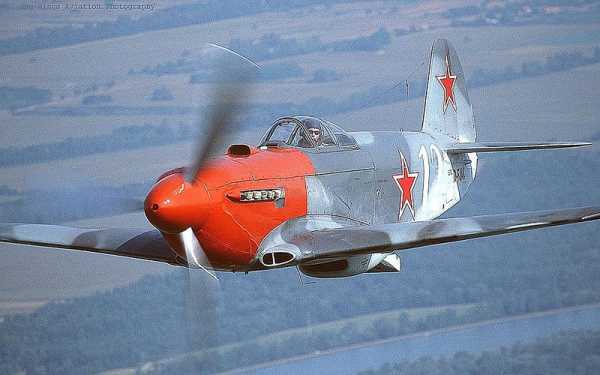

Як-3 стал одним из самых известных самолётов Второй мировой войны. Он был самым лёгким истребителем своего времени в мире. Лётчики, летавшие на нём, высоко оценивали его лётные качества. В воздушных боях он показал значительное превосходство над всеми истребителями противника.

В начале осени 1942 года на советско-германском фронте появилась новая модификация Мессершмитта — Bf 109G, оснащенная мотором повышенной мощности. Это событие сразу перевело в разряд устаревших наши самолеты Як-1, Як-7 и ЛаГГ-3, которые создавались в расчете на противостояние более ранним версиям немецкого истребителя. Bf 109G намного опережал их в скорости, скороподъемности и по разгонным характеристикам. В результате, несмотря на количественный рост советской авиации, немцы за счет технического превосходства смогли удержать свое стратегическое господство в воздухе, захваченное ими еще в начале войны.

Чтобы исправить положение, ОКБ А.С Яковлева в ноябре того же года приступило к коренной модернизации истребителя Як-1 с целью максимально подтянуть его летные данные к показателям вражеской машины, а по возможности — превзойти их. К поставленной цели авиаконструкторы шли тремя путями -повышением мощности двигателя, снижением массы самолета и улучшением его аэродинамики. В феврале 1943 г. завершилась постройка истребителя Як-1М. Он представлял собой дальнейшее развитие самолета Як-1, от которого отличался, в основном, меньшим весом и крылом меньшей площади. Летные данные машины заметно улучшились максимальная скорость на высоте 4430 м возросла до 633 км/ч, время набора высоты 5000 м при взлетном весе 2655 кг сократилось до 4,1 минуты. В сентябре 1943 г. года был подготовлен улучшенный вариант- Як-1М «Дублер». У этого самолета полотняную обшивку хвостовой части фюзеляжа заменили на фанерную толщиной 2 мм, доработали системы охлаждения воды и масла, применили безмачтовую антенну, кольцевой прицел с мушкой сменили на коллиматорный, улучшили бронирование и поставили новый винт.

Летчики-испытатели остались довольны новым истребителем. В их отзывах говорилось, что «Як-1М обладает превосходной горизонтальной и особенно вертикальной маневренностью. Максимальная скорость значительно увеличилась по сравнению с серийными самолетами Як. При наличии высоких летных данных самолет остался простым в пилотировании и не требует более высокой подготовки летного состава».Итак, очередной истребитель получил путевку в жизнь, а заодно и новое имя — Як-3. Первые серийные самолеты направили в 91-й истребительный авиационный полк 2-й воздушной армии, который в июне 1944 г. принимал участие в наступательной Львовской операции. Более 40% летного состава полка составляли молодые пилоты, никогда не принимавшие участия в боях Тем не менее, за полтора месяца они успешно выполнили 430 боевых вылетов провели пять воздушных групповых боев, уничтожив 23 самолета противника. Свои потери составили два Як-3. Вывод пилотов был однозначен : «На высотах до 5000 м (выше боев не проводилось) Як-3 превосходит и Me-109 и ФВ-190 Як-3 легко догоняет истребители противника на вертикальном восходящем и нисходящем маневре» .Особенно запомнился летчикам бой 16 июля 1944 года, который показал что самолеты Як-3 с успехом могут вести борьбу с численно превосходящим противником Бой начали десять Як-3 против восьми Ме-109 и четырех ФВ-190 с наращиванием сил с нашей стороны до 18 и до 24 самолетов со стороны противника В итоге было сбито 15 вражеских истребителей и лишь один Як-3.

Боевой дебют истребителя Як-3 состоялся в июле 1944 года в ходе Львовско-Сандомирской наступательной операции. В ней принял участие 91-й истребительный авиаполк, первым получивший эти машины. Его личный состав почти наполовину был укомплектован молодыми неопытными пилотами, вчерашними выпускниками летных училищ. Тем не менее, проведя за месяц пять групповых воздушных боев, 91-й полк сбил 23 вражеских самолета, а потерял всего два. В отчете о боевом применении новой машины летчики отмечали: На высотах до 5000 м (выше боев не проводилось) Як-3 превосходит и Me-109 (Bf 109 – прим. ред.), и ФВ-190 (Fw 190 – прим. ред.). Як-3 легко догоняет истребители противника на восходящих и нисходящих маневрах. Также они указали на легкость и простоту пилотирования, высокую устойчивость и хорошие взлетно-посадочные характеристики. Впрочем, эти качества присущи едва ли не всем изделиям А.С. Яковлева. Он умел создавать приятные в управлении машины, которые нравились пилотам.

Одним словом, Як-3 зарекомендовал себя как отличный воздушный боец, способный успешно противостоять любым немецким поршневым истребителям. Неудивительно, что французские летчики полка Нормандия-Неман, имевшие возможность воевать на любом типе не только советских, но и англо-американских истребителей, поставлявшихся в нашу страну по ленд-лизу, остановили свой выбор именно на Як-3. На них французы сражались вплоть до конца войны, и на них же летом 1 945 года вернулись на родину. Советское правительство подарило эти самолеты Франции в благодарность за помощь в борьбе с общим врагом.Единственным недостатком Як-3, ограничившим его боевые возможности, был относительно малый запас горючего, не позволявший летать на охоту во вражеский тыл и сопровождать бомбардировщики далеко за линию фронта. Эти задачи обычно возлагались на Як-9 и истребители Лавочкина.Як-3 повезло больше, чем многим другим типам советских самолетов — участникам Второй мировой войны. До наших дней в хорошем состоянии сохранились, по крайней мере, два подлинных экземпляра этой машины. Один из них находится во французском авиамузее в Ле-Бурже, а второй — в подмосковном Музее истории техники Вадима Задорожного.

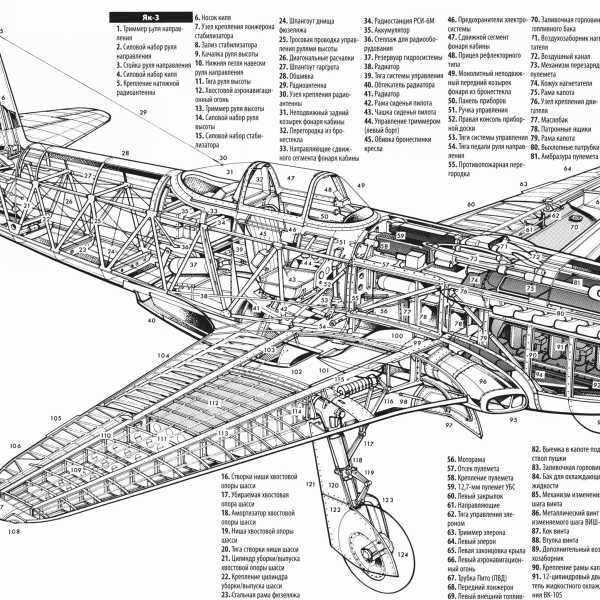

Конструкция
Як-3 построен по аэродинамической схеме свободнонесущего низкоплана. Первоначально конструкция была смешанной. Крыло имело дюралевые лонжероны, деревянные нервюры (1 и 7 были из дюраля) и фанерную обшивку. Фюзеляж овального сечения имел ферменный каркас из стальных труб, дюралевую обшивку носовой части, фанерную средней и полотняную хвостовой. После войны выпускался цельнометаллический Як-3. Шасси убирающееся, трёхопорное, с хвостовым колесом.

Силовая установка истребителя состояла из мотора ВК-105ПФ2 мощностью 1240 л.с. с воздушным винтом автоматически изменяемого шага ВИШ-105СВ-01. Бензобаки, как на всех истребителях Яковлева, размещались в крыле, их общий объем составлял 370 литров. Водяной радиатор установили за кабиной пилота. Особенность установки водяного радиатора на Як-3 заключалась в том, что он был глубоко утоплен в фюзеляж, а канал подвода воздуха к радиатору резко расширялся. Это приводило к уменьшению скорости воздушного потока, обдувающего радиатор. В результате эффективность охлаждения повышалась, а аэродинамическое сопротивление самого радиатора, как и его наружного обтекателя существенно снижалось. Тот же принцип использовался и при компоновке маслорадиаторов.

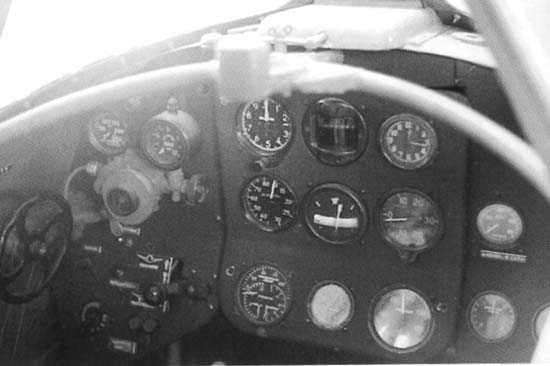

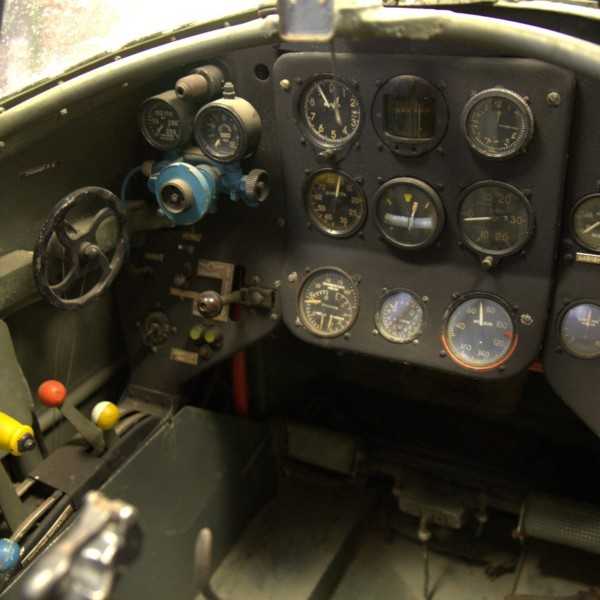

В кабине пилота, кроме стандартного навигационного оборудования и систем управления, был установлен прибор радиосвязи и прибор коллиматорного прицела, система снабжения кислородом. Для ночных вылетов в кабине пилота была установлена подсветка, а снаружи корпуса были бортовые огни.

Шасси было представлено тремя стойками, которые во время полета убирались в корпус истребителя. На стойках были установлены телескопические масляные амортизаторы, которые эффективно гасили колебания при посадке.



https://youtube.com/watch?v=ITfhibbN0rI

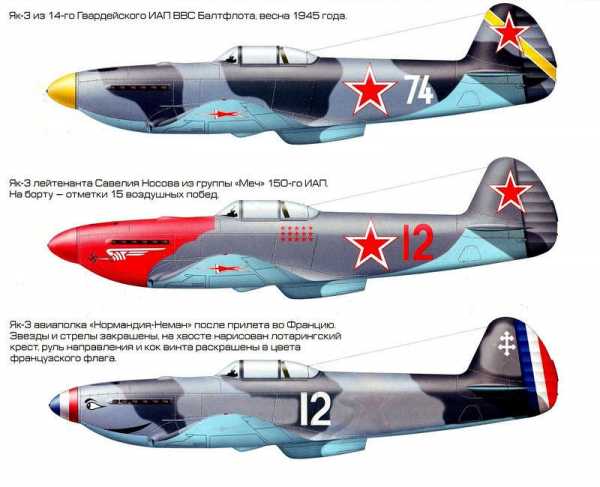

Про окраску
Як-3 запустили в серию на завершающем этапе войны, когда немцы крайне редко пытались бомбить советские аэродромы. Поэтому отпала необходимость маскировать истребители на фоне земной поверхности и красить их сверху в цвета растительности, а зимой — под цвет снега. На первый план вышла маскировка в полете на фоне неба или земли, наблюдаемая с больших высот.Экспериментальным путем было установлено, что наилучшим образом для этого подходит окраска в светло-серый цвет, либо в два оттенка серого — светлый и более темный. Так были окрашены все фронтовые Як-3, хотя опытные экземпляры во время испытаний, возможно, еще имели старый камуфляж из двух оттенков зеленого цвета.Разнообразие в скучную серую раскраску добавляли полковые обозначения, различные надписи, отметки воздушных побед и индивидуальные эмблемы пилотов. К примеру, самолеты знаменитого авиаполка Нормандия-Неман выделялись трехцветными коками винтов, раскрашенными в цвета французского флага, а также белыми зигзагообразными стрелами на бортах фюзеляжей. Еще одной особенностью этих машин было то, что французские летчики в соответствии с национальной традицией отмечали свои воздушные победы не звездочками, а крестиками — уменьшенными изображениями немецкого опознавательного знака, которые рисовали под кабиной.Самолеты ударной группы Меч в составе 150-го истребительного авиаполка получили броскую, вызывающую расцветку с ярко-красными коками винтов и капотами моторов. На боковинах капота красовалась эмблема группы — белый крылатый меч, разрубающий свастику.Истребители 14-го Гвардейского ИАП ВВС Балтфлота легко узнавались по желтым диагональным полосам на вертикальном оперении, а у самолетов 1-го Гвардейского ИАП полосы были белые и более тонкие.Тактические номера (как правило, двузначные) почти всегда рисовали белой краской на бортах фюзеляжа между опознавательным знаком и хвостовым оперением. Только у самолетов Нормандии-Неман номер располагался ближе к кабине и был вписан в стрелу.

Модификации
Як-ЗВК-1 105ПФ2Основная серийная модификация со смешанным пулеметно-пушечным вооружением. Выпускалась до августа 1945 года.Як-ЗП (пушечный)Вариант с усиленным вооружением, состоявшим из мотор-пушки Б-20М калибра 20 мм и двух синхронных пушек Б-20С того же калибра, установленных на месте синхронных пулеметов. Боекомплект мотор-пушки составлял 120 снарядов, а синхронных — по 130 снарядов. В марте — апреле 1945 года самолет успешно выдержал государственные испытания. Его запустили в серию буквально за несколько дней до окончания войны, поэтому на фронт он уже не попал. С августа 1945-го и до окончания серийного выпуска все Як-3 делали только по стандарту Як-ЗП. Всего построено 596 экземпляров, последние из них прослужили до 1950 года.Як-ЗПДПопытка создать на базе Як-3 высотный перехватчик, оснащенный мотором ВК-105ПВ или ВК-105ПД с двухступенчатым нагнетателем Э-100 и системой впрыска водно-спиртовой смеси. Самолет также отличался увеличенным размахом крыла и винтом увеличенного диаметра. Прототип с ВК-105ПВ проходил испытания в сентябре — октябре 1944-го, а два прототипа с ВК-105ПД испытывались с февраля по июль 1945 года. Первый из них имел вооружение обычного серийного Як-3, а со второго убрали синхронные пулеметы, но установили 23-миллиметровую мотор-пушку НС-23 с боекомплектом в 60 снарядов. Для облегчения машины объем бензобаков уменьшили до 270 л.Второй прототип с ВК-105ПД достиг высоты 13 300 м и скорости 710 км/ч на высоте 11 000 м. Результаты впечатляли, но картину портила ненадежная работа двигателя и нагнетателя. К тому же, вооружение, состоявшее из единственной пушки, признали слишком слабым, запас горючего — недостаточным, а условия работы летчика в негерметичной кабине на высотах более 10 км — чересчур тяжелыми. В итоге Як-ЗПД не пошел в серию, но эксперименты с прототипами продолжались до весны 1947 года.Як-ЗТ (танковый)Вариант Як-ЗП с еще более мощным вооружением. Вместо мотор-пушки Б-20М на него установили пушку Н-37 калибра 37 мм с укороченным стволом. Ее боекомплект составлял всего 25 снарядов, что являлось серьезным недостатком, позволяя сделать лишь несколько коротких очередей. Для сохранения центровки кабину пилота сдвинули на 40 см назад, а для компенсации возросшей массы вооружения пришлось снять бронеспинку сиденья и бронезаголовник. Тем не менее, машина потяжелела почти на 100 кг, а летные данные ухудшились.Самолет проходил испытания с февраля по апрель 1945 года и был возвращен на завод для устранения выявленных дефектов. Его снова представили на испытания в конце мая, то есть уже после окончания войны. Повторный испытательный цикл показал, что машина требует дальнейших доработок, но к тому времени интерес к ней со стороны военных резко ослаб, поэтому вскоре программу закрыли.Як-ЗРДЭкспериментальный истребитель с комбинированной силовой установкой. Кроме поршневого двигателя ВК-105ПФ2 на нем установили жидкостный ракетный двигатель (ЖРД) РД-1 конструкции В. П. Глушко, что повлекло за собой радикальную переделку хвостовой части фюзеляжа и оперения. Баки с топливом и окислителем для ЖРД установили в крыле.Як-ЗРД был построен в декабре 1944 года и испытывался до 16 августа 1945-го. В тот день произошла катастрофа, в которой погиб летчик-испытатель Виктор Расторгуев. Причину катастрофы установить не удалось. Это поставило крест на программе Як-ЗРД, тем более что в связи с появлением турбореактивных двигателей комбинированные силовые агрегаты были признаны бесперспективными.Як-ЗВК-107Еще до начала серийного производства Як-3 с мотором ВК-105ПФ2 самолет решили оснастить более мощным и высотным двигателем ВК-107. Первый прототип с этим мотором закончили в январе 1944 года. Кроме силовой установки он отличался от серийных машин усиленным шасси, сдвинутой назад для сохранения центровки кабиной, увеличенным объемом топлива и вооружением, состоявшим из двух синхронных пушек Б-20.Летные испытания начались в апреле и затянулись до ноября. Новый истребитель продемонстрировал великолепные данные (в частности, скорость впервые превысила 700 км/ч), однако из-за крайне ненадежной работы мотора он не мог считаться полноценной боевой машиной. Государственных испытаний самолет не выдержал.Як-ЗВК-108Опытная модификация Як-3 с двигателем ВК-108, обладавшим взлетной мощностью 1800 л.с. Вооружение аналогично Як-ЗПД — одна мотор-пушка НС-23. Самолет проходил испытания с октября 1944-го по март 1945 года. Благодаря высокой энерговооруженности он обладал уникальными летными характеристиками. В частности, 21 декабря истребитель развил скорость 745 км/ч. Это был наивысший показатель, когда-либо достигнутый советским самолетом с поршневым мотором. Высоту 5000 м Як-ЗВК-108 набирал за 3,5 минуты, что тоже являлось рекордным достижением.К сожалению, и эту перспективную машину погубили дефекты двигателя, который так и не удалось довести до требуемой степени надежности. Мучения с ВК-108 продолжались до весны 1946 года, после чего работы прекратили в связи с переходом КБ Яковлева на реактивную тематику.Як-ЗУЭкспериментальная машина со звездообразным мотором воздушного охлаждения АШ-82ФН. Самолет был сделан в одном экземпляре весной 1945 года и получился, в общем, вполне удачным, но ввиду отсутствия явных преимуществ перед уже состоявшим на вооружении истребителем Ла-7 с тем же двигателем, серийно не строился. В дальнейшем на его базе ОКБ Яковлева разработало учебно-тренировочный истребитель Як-11.

Всего в 1944-1946 годах было изготовлено 4848 (4111 во время войны) самолётов Як-3 всех модификаций. Из них на заводе №292 в Саратове изготовлено 3137 самолётов, на заводе №31 в Тбилиси — 934. Поставлялся в Югославию. На базе поршневого Як-3 был разработан реактивный истребитель Як-15. В конце 40-х годов на основе Як-3 в Югославии были разработаны истребитель S-49 и учебный самолёт «тип 213». В 1991 году между ОКБ им Яковлева и Музеем летания в Санта — Монике заключен договор, предусматривающий поставку нескольких самолетов, вновь построенных на заводе в Оренбурге с использованием чертежей, оснастки и шаблонов времен Второй мировой войны, но с американским 1240 — сильным двигателем «Allison».

Технические характеристики Як-3
Экипаж: 1Длина: 8,49 мРазмах крыла: 9,20 мВысота: 2,38 мПлощадь крыла: 14,83 м?Масса пустого: 2105 кгМасса снаряжённого: 2650 кгСиловая установка: 1 ? ВК-105ПФ2Мощность двигателей: 1 ? 1240 л.с.

Лётные характеристики
Максимальная скорость: 645 км/чКрейсерская скорость: 600 км/чПрактическая дальность: 648 кмПрактический потолок: 10 700 мСкороподъёмность: 1 111 м/мин

Вооружение
Стрелково-пушечное: 1 ? 20-мм пушка ШВАК,2 ? 12,7-мм пулемёта УБС

Без этой песни пост будет неполный



https://youtube.com/watch?v=ITfhibbN0rI





chert-poberi.ru

Истребитель истребителей Як-3

Як-ЗВК-1 105ПФ2
Основная серийная модификация со смешанным пулеметно-пушечным вооружением. Выпускалась до августа 1945 года.
Як-ЗП (пушечный)
Вариант с усиленным вооружением, состоявшим из мотор-пушки Б-20М калибра 20 мм и двух синхронных пушек Б-20С того же калибра, установленных на месте синхронных пулеметов. Боекомплект мотор-пушки составлял 120 снарядов, а синхронных — по 130 снарядов. В марте — апреле 1945 года самолет успешно выдержал государственные испытания. Его запустили в серию буквально за несколько дней до окончания войны, поэтому на фронт он уже не попал. С августа 1945-го и до окончания серийного выпуска все Як-3 делали только по стандарту Як-ЗП. Всего построено 596 экземпляров, последние из них прослужили до 1950 года.
Як-ЗПД
Попытка создать на базе Як-3 высотный перехватчик, оснащенный мотором ВК-105ПВ или ВК-105ПД с двухступенчатым нагнетателем Э-100 и системой впрыска водно-спиртовой смеси. Самолет также отличался увеличенным размахом крыла и винтом увеличенного диаметра. Прототип с ВК-105ПВ проходил испытания в сентябре — октябре 1944-го, а два прототипа с ВК-105ПД испытывались с февраля по июль 1945 года. Первый из них имел вооружение обычного серийного Як-3, а со второго убрали синхронные пулеметы, но установили 23-миллиметровую мотор-пушку НС-23 с боекомплектом в 60 снарядов. Для облегчения машины объем бензобаков уменьшили до 270 л.
Второй прототип с ВК-105ПД достиг высоты 13 300 м и скорости 710 км/ч на высоте 11 000 м. Результаты впечатляли, но картину портила ненадежная работа двигателя и нагнетателя. К тому же, вооружение, состоявшее из единственной пушки, признали слишком слабым, запас горючего — недостаточным, а условия работы летчика в негерметичной кабине на высотах более 10 км — чересчур тяжелыми. В итоге Як-ЗПД не пошел в серию, но эксперименты с прототипами продолжались до весны 1947 года.
Як-ЗТ (танковый)
Вариант Як-ЗП с еще более мощным вооружением. Вместо мотор-пушки Б-20М на него установили пушку Н-37 калибра 37 мм с укороченным стволом. Ее боекомплект составлял всего 25 снарядов, что являлось серьезным недостатком, позволяя сделать лишь несколько коротких очередей. Для сохранения центровки кабину пилота сдвинули на 40 см назад, а для компенсации возросшей массы вооружения пришлось снять бронеспинку сиденья и бронезаголовник. Тем не менее, машина потяжелела почти на 100 кг, а летные данные ухудшились.
Самолет проходил испытания с февраля по апрель 1945 года и был возвращен на завод для устранения выявленных дефектов. Его снова представили на испытания в конце мая, то есть уже после окончания войны. Повторный испытательный цикл показал, что машина требует дальнейших доработок, но к тому времени интерес к ней со стороны военных резко ослаб, поэтому вскоре программу закрыли.
Як-ЗРД
Экспериментальный истребитель с комбинированной силовой установкой. Кроме поршневого двигателя ВК-105ПФ2 на нем установили жидкостный ракетный двигатель (ЖРД) РД-1 конструкции В. П. Глушко, что повлекло за собой радикальную переделку хвостовой части фюзеляжа и оперения. Баки с топливом и окислителем для ЖРД установили в крыле.
Як-ЗРД был построен в декабре 1944 года и испытывался до 16 августа 1945-го. В тот день произошла катастрофа, в которой погиб летчик-испытатель Виктор Расторгуев. Причину катастрофы установить не удалось. Это поставило крест на программе Як-ЗРД, тем более что в связи с появлением турбореактивных двигателей комбинированные силовые агрегаты были признаны бесперспективными.
Як-ЗВК-107
Еще до начала серийного производства Як-3 с мотором ВК-105ПФ2 самолет решили оснастить более мощным и высотным двигателем ВК-107. Первый прототип с этим мотором закончили в январе 1944 года. Кроме силовой установки он отличался от серийных машин усиленным шасси, сдвинутой назад для сохранения центровки кабиной, увеличенным объемом топлива и вооружением, состоявшим из двух синхронных пушек Б-20.
Летные испытания начались в апреле и затянулись до ноября. Новый истребитель продемонстрировал великолепные данные (в частности, скорость впервые превысила 700 км/ч), однако из-за крайне ненадежной работы мотора он не мог считаться полноценной боевой машиной. Государственных испытаний самолет не выдержал.
Як-ЗВК-108
Опытная модификация Як-3 с двигателем ВК-108, обладавшим взлетной мощностью 1800 л.с. Вооружение аналогично Як-ЗПД — одна мотор-пушка НС-23. Самолет проходил испытания с октября 1944-го по март 1945 года. Благодаря высокой энерговооруженности он обладал уникальными летными характеристиками. В частности, 21 декабря истребитель развил скорость 745 км/ч. Это был наивысший показатель, когда-либо достигнутый советским самолетом с поршневым мотором. Высоту 5000 м Як-ЗВК-108 набирал за 3,5 минуты, что тоже являлось рекордным достижением.
К сожалению, и эту перспективную машину погубили дефекты двигателя, который так и не удалось довести до требуемой степени надежности. Мучения с ВК-108 продолжались до весны 1946 года, после чего работы прекратили в связи с переходом КБ Яковлева на реактивную тематику.
Як-ЗУ
Экспериментальная машина со звездообразным мотором воздушного охлаждения АШ-82ФН. Самолет был сделан в одном экземпляре весной 1945 года и получился, в общем, вполне удачным, но ввиду отсутствия явных преимуществ перед уже состоявшим на вооружении истребителем Ла-7 с тем же двигателем, серийно не строился. В дальнейшем на его базе ОКБ Яковлева разработало учебно-тренировочный истребитель Як-11.

super-arsenal.ru

Советский одномоторный самолёт-истребитель Як-3: характеристики, история

Самолет Як-3 – советский истребитель времен Второй мировой войны. Он был создан авиаконструкторами ОКБ Яковлева. Его предшественник был принят на вооружение перед самой войной. Як-3 считается самым массовым истребителем, сконструированным в СССР. Кроме того, учитывая его летно-технические характеристики, он является одной из лучших боевых машин, разработанных ОКБ Яковлева за весь период военных действий против фашистской Германии.

История создания

В 1939 году немецкие конструкторы закончили работу над новой машиной «Мессершмитт 109Е». Она представляла собой цельнометаллический моноплан, оснащенный мощным мотором и внушительным вооружением. Большинство ее летно-технических характеристик были выше, чем у самолетов, разработанных советским конструктором Поликарповым и его командой. В то время именно его машины и составляли основу истребительной авиации СССР.

Стоит отметить, что в совещаниях, проходивших в Кремле, где обсуждались вопросы, касающиеся модернизации ВВС страны, принимал участие и сам И. В. Сталин. Было рассмотрено несколько десятков проектов различных самолетов-истребителей, однако для реализации отобрали лишь три машины: Лаг-3 конструкторов Лавочкина, Горбунова и Гудкова, будущий Миг-3 Гуревича и Микояна, а также Як-1 Яковлева.

Работы по созданию новых машин набирали обороты. Уже в начале 1940 года в воздух взлетел самолет И-26, являвшийся прототипом следующего поколения истребителей. После этого машину передали для дальнейших государственных испытаний. В том же году впервые самолет И-26 был представлен широкой публике на военном параде, состоявшемся 7 ноября в Москве. Тогда народ, заполонивший всю Красную площадь, мог наблюдать, как над ним с огромной скоростью пронеслись 5 остроносых истребителей, совсем не похожих на уже ставших привычными И-16.

Вскоре было принято специальное постановление правительства, согласно которому самолеты получили свою маркировку, образованную от первых букв фамилий их главных конструкторов. В результате машина И-26 превратилась в Як-1. Этот истребитель с самого начала отличался от других самолетов тем, что им было достаточно легко управлять, он обладал сравнительно небольшим весом и неплохой маневренностью. В данном случае сказался опыт, полученный этим конструкторским бюро, которое до этого занималось созданием в основном спортивных самолетов. Именно поэтому новая машина с самого начала обладала хорошими скоростными данными.

Для советского авиаконструктора Александра Сергеевича Яковлева середина войны стала чуть ли не самым плодотворным этапом в жизни. Стоит отметить, что к тому времени уже был накоплен достаточно большой опыт по применению военной авиации, поэтому ему, как никому другому, были видны как сильные, так и слабые стороны не только собственных машин, но и вражеских истребителей. В 1943 году промышленность Советского Союза все-таки смогла встать на ноги и обеспечить фронт необходимым количеством самолетов. Эвакуированные заводы, как и прежде, заработали на полную мощность, потому что был успешно решен вопрос относительно поставок алюминия и других материалов, так необходимых для постройки летательных аппаратов.

В разгар войны Александру Сергеевичу Яковлеву и его коллективу удалось разработать несколько достаточно удачных модификаций машины Як-9. Кроме того, авиаконструкторам удалось в кратчайшие сроки подготовить и запустить в серийное производство другое свое детище – Як-3, впоследствии ставшее одним из лучших истребителей того времени. Стоит отметить, что при разработке Як-9 задались целью создать самолет, способный преодолевать значительные расстояния. Кроме того, он был оснащен достаточно мощным вооружением. В то же время истребитель Як-3 разрабатывали исключительно для ведения воздушного боя.

Модернизация самолета

В начале 40-х годов прошлого века советская промышленность стала выпускать более мощные авиационные двигатели, поэтому конструкторы решили максимально уменьшить массу ранее созданного истребителя Як и улучшить его основные аэродинамические характеристики. Конструкцию этого самолета пришлось полностью пересмотреть. Прежде всего, подлежали замене лонжероны крыльев, сделанные из тяжелой древесины. В новой версии самолета они были уже более легкими, дюралевыми.

Модернизация коснулась и других частей машины. Так, было принято решение изменить в новом самолете размеры крыльев. После этого площадь каждого из них уменьшилась на 2,3 м², а также они стали короче на один метр. За счет этих довольно-таки простых решений удалось снизить массу машины до 2665 кг и значительно увеличить ее энерговооруженность. Подобная модернизация положительно повлияла как на скорость, так и на маневренность нового истребителя Як-3.

Следующим изменением, внесенным в конструкцию самолета, стало улучшение аэродинамических свойств крыльев и фюзеляжа. Полотняная обшивка хвостовой части машины была заменена на фанерную, хвостовое колесо стало убираться, а туннель маслорадиатора «утопили» прямо в корпус истребителя. На него был также установлен и новый двигатель М-105ПФ, после чего самолет стал называться Як-1М. Его испытания проводились в начале 1943 года. По их окончании стало ясно, что скорость новой машины увеличилась на 40 км/час, а также сократилось время на набор высоты в 5 тыс. м до 4,1 минуты.

Дальнейшая модернизация

Сентябрь 1943 года ознаменовался выпуском второго опытного истребителя-дублера, на котором была усовершенствована система охлаждения воды и масла, при этом туннель маслорадиатора был убран в фюзеляж машины. Кроме того, на самолет установили безмачтовую антенну, а кольцевой прицел заменили на коллиматорный.
Конструкторы также позаботились и об улучшении бронирования истребителя. Новую модель одномоторного самолета оснастили другим винтом и более мощным форсированным двигателем М-105ПФ-2, мощность которого составляла 110 лошадиных сил.

Испытания

Наконец, в октябре того же года началось тестирование, первые результаты которого показали, что летные характеристики истребителя-дублера стали значительно лучше. При наборе высоты в 4300 м его скорость составила 651 км/час. На тот момент Як-1М по своим высоким летно-техническим характеристикам превзошел не только все истребители в СССР, но и существующие на тот момент зарубежные аналоги. По завершении испытаний специальная комиссия составила официальный акт, где были особо отмечены такие преимущества самолета, как хорошая вертикальная маневренность и простота в управлении, не требующая слишком высокой квалификации пилота.

Принимавший участие в испытаниях генерал-майор Стефановский порекомендовал как можно быстрее внедрить этот истребитель в серийное производство. В 1944 году военно-воздушные силы Советского Союза получили новую машину, которую назвали Як-3. Она была призвана заменить более тяжелый и неповоротливый истребитель, переставший соответствовать требованиям времени.

Як-3 на фронте

Выпуск самолетов был налажен очень быстро. Их постройка велась одновременно на двух авиазаводах, расположенных в Саратове и Тбилиси. За короткое время сумели выпустить более 4,8 тыс. машин. Учитывая тот факт, что истребитель Як-3 довольно быстро попал на фронт, можно только удивляться темпам его производства.

Уже в июне 1944 года первая партия серийных самолетов, поступивших на вооружение в 91-й ИАП (истребительный авиационный полк) 2-й воздушной армии, приняла участие в наступательной операции, которая велась в направлении Львова. Известно, что около половины всего летного состава было сформировано из молодых неопытных пилотов, никогда прежде не принимавших участия в воздушных боях. Однако за полтора месяца они совершили более 420 боевых вылетов и провели 5 групповых схваток с врагом, уничтожив при этом 23 машины противника. Потери же составили всего два Як-3.

Отзывы о самолете

В целом основные технические характеристики Як-3 устраивали летчиков, однако наряду с преимуществами этот истребитель имел и целый ряд недостатков. Главный из них – это сравнительно небольшой запас топлива, который не позволял пилотам находиться в воздухе более длительное время, тем самым лишая их возможности устраивать охоту за вражескими самолетами. Были зафиксированы также случаи, когда при выходе машины из пикирования могла оторваться обшивка верхнего фрагмента крыла. Об этом недостатке пилоты знали не понаслышке, поэтому всегда старались не использовать самолет на пределе его возможностей.

Однако, несмотря на недочеты в конструкции истребителя, маневренный, скоростной и легкий Як-3 сумел завоевать популярность у советских летчиков. По тем временам это была все же идеальная машина, созданная талантливыми конструкторами для успешного ведения воздушных боев. Столкнувшись в небе с вражеским самолетом BF-109, наши истребители заходили ему в хвост после нескольких виражей по горизонтали или же с одного разворота по вертикали. А такая тяжелая машина, как немецкий FW-190, практически не имела никаких шансов выйти победителем в поединке против Як-3.

Инцидент с союзниками

Ноябрь 1944 года, Югославия. По нелепой случайности советские летчики приняли американские самолеты Р-38 Lightning за немецкие. Состоялся воздушный бой, в ходе которого союзники лишились четырех своих машин. Только после этого двум сторонам конфликта удалось наконец-то наладить взаимодействие. Упоминание о данном инциденте есть и в отчетах американцев. По их версии, исход боя был несколько другим. Так, по их словам, им удалось уничтожить семь советских истребителей.

Неправильно было бы сказать, что Як-3 вытеснил остальные советские самолеты-истребители, которые имели более мощное вооружение или обладали большей дальностью полетов. Он просто гармонично дополнил их. Пилоты на Як-3 с его высокими летно-техническими показателями сумели добиться огромных положительных результатов. А небывалый эмоциональный подъем, характерный для завершающего этапа войны, поставил этот самолет-истребитель в один ряд с другими символами Победы, такими как «катюша» и танк Т-34.

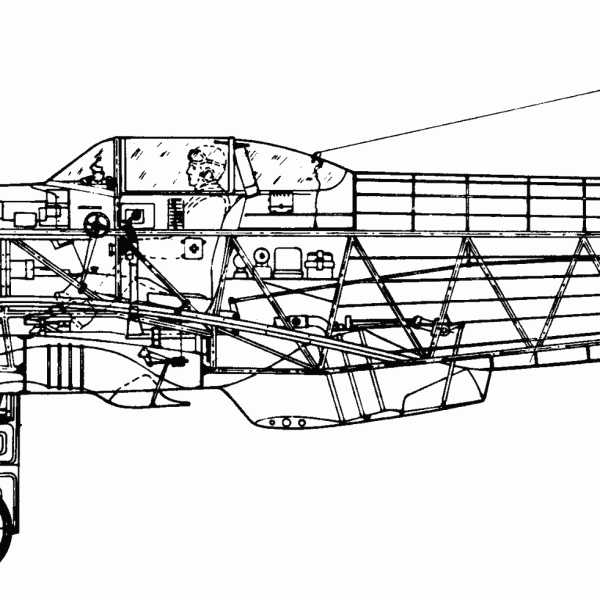

Фюзеляж

Его силовая конструкция состояла из хромансилевых труб, к передней части которых приваривали мотораму. Спереди фюзеляж образовывали металлические капоты двигателя. Хвостовая часть самолета обшивалась фанерой.

Кабина Як-3 располагалась в центре фюзеляжа и закрывалась фонарем, который состоял из трех частей. Средняя из них была подвижной. Сзади летчика защищала бронеспинка толщиной 8,5 мм. Кроме того, задняя секция фонаря имела бронестекло, а левую руку пилота прикрывал бронеподлокотник. Средняя секция имела аварийную систему сброса, предназначенную для покидания самолета при возникновении экстренных ситуаций.

Крылья и хвост самолета

Эти части машины были выполнены одновременно из нескольких материалов. Известно, что при изготовлении крыльев истребителя производитель Як-3 использовал дюраль, фанеру, дерево и полотно. Сочетание именно таких материалов и придавало необычайную легкость и маневренность данной модели самолета.

Крылья имели двухлонжеронную конструкцию, рабочую фанерную обшивку и несколько деревянных нервюр, а снаружи они обклеивались полотном. Их механизация включала в себя посадочные щитки и элероны. Уже после окончания войны был выпущен экспериментальный Як-3, обшивка которого была выполнена из дюраля, однако в серию эта версия самолета так и не была запущена.

Крыло этой машины имело так называемый стандартный яколевский профиль. Его относительная толщина составляла 7% на конце и 14% у корня крыла. Обшивка истребителя приклеивалась к фанерным накладкам, которые, в свою очередь, были приклепаны к металлическому каркасу. Как показал боевой опыт, подобное соединение оказалось недостаточно прочным.

Что касается хвостового оперения истребителя Як-3, то оно состояло из цельнодеревянного киля и стабилизатора. Управление высотой и выбором курса осуществлялось при помощи руля, сделанного из металла, а затем покрытого обшивкой из полотна.

Шасси Як-3

Это была убирающаяся трехопорная система, состоящая из одной хвостовой и двух опорных стоек. Последние были оснащены воздушно-масляными амортизаторами. Выпуск и уборка шасси происходили посредством пневматической системы. Хвостовую же стойку убирал специальный разработанный для этих целей тросовый привод.

Пневматической системой управлялись и тормоза шасси вместе с посадочными щитками. Такой вид регулирования по сравнению с гидравлическим, который использовал в своих самолетах конструктор Лавочкин, был менее надежным и доставлял много хлопот как летчикам, так и техникам. Однако он был значительно дешевле и, что немаловажно, легче.

Силовая система и радиатор

Двигатель Як-3 представлял собой V-образный мотор ВК-105ПФ2 водяного охлаждения, имевший номинальную мощность в 1240 лошадиных сил. Кроме того, силовая система самолета включала в себя и воздушный винт изменяемого шага. На истребителях, разработанных конструкторами ОКБ Яковлева, бензобаки, имеющие общий объем 370 литров, всегда располагались в крыльях машин. Один из баков размещался в центроплане, а два других – в консолях. Они имели защиту в виде протектора, заполненного нейтральным газом.

Пожалуй, главной особенностью самолета Як-3 является то, что его радиатор, способствующий охлаждению воды, расположен внутри фюзеляжа. При этом канал, по которому подавался воздух, был несколько расширен. Это позволило в значительной степени улучшить аэродинамические характеристики истребителя. Действия с заслонкой водяного радиатора производились в автоматическом режиме. В холодное время года в воду добавляли антифриз, а масло разбавляли бензином.

По такому же принципу были сделаны и маслорадиаторы, расположенные в центроплане. Их охлаждение производилось посредством воздуха, подаваемого через воздухозаборники, находившиеся в носке крыла.

Бортовое оборудование и вооружение

Советский истребитель Як-3 был оснащен минимальным набором аппаратуры, которая позволяла летчику вести воздушные бои только днем и при благоприятных метеорологических условиях. Это было сделано с единственной целью — максимально облегчить самолет. Однако стоит отметить, что на большинстве машин устанавливались радиостанции передачи «Орел» и приема «Малютка».

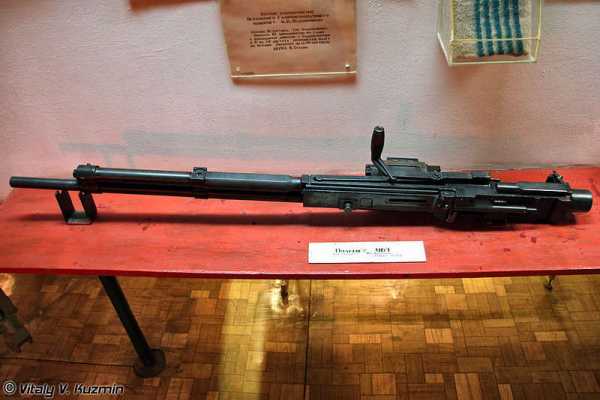

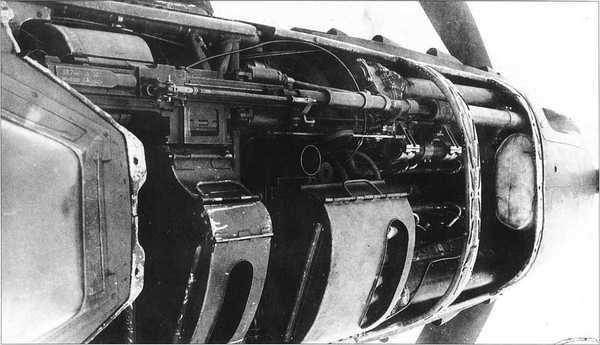

Вооружение Як-3 включало в себя автоматическую пушку ШВАК, которую устанавливали прямо в развале цилиндров двигателя, и одного, а иногда и двух пулеметов УБ. Стрельба из орудия производилась через втулку винта и вал редуктора. Его боекомплект состоял из 120 выстрелов. Также истребитель был укомплектован прицелом коллиматорного типа.

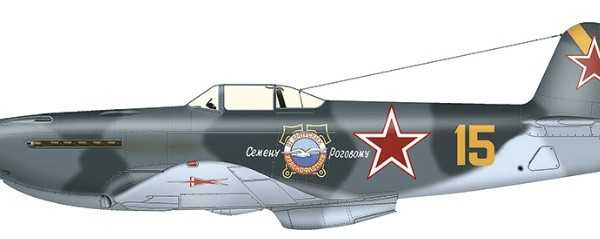

Окрас

Як-3 был запущен в производство уже в конце войны, когда фашисты практически полностью перестали бомбить наши аэродромы. В создавшихся обстоятельствах необходимость в маскировке машин под земную поверхность или цвет растительности отпал. Теперь же нужно было сделать так, чтобы в полете истребители зрительно сливались с небесной гладью. Было проведено несколько экспериментов, которые установили, что оптимальным вариантом является окраска истребителей в светло-серый или в два оттенка этого же цвета – темный и более светлый.

В итоге получилась довольно скучная картина, поэтому боевую раскраску начали дополнять разнообразными полковыми обозначениями, надписями, индивидуальными эмблемами и отметками о количестве воздушных побед.

Размеры Як-3 и другие характеристики самолета

Ниже приведены основные параметры знаменитого истребителя:

  • высота – 2,42 м;
  • длина – 8,5 м;
  • размах крыла — 9,2 м;
  • максимальная скорость – 645 км/час;
  • мощность – 1800 лошадиных сил;
  • двигатель – ВК-105ПФ2;
  • площадь крыла – 14.85 кв. м;
  • нормальная взлетная масса – 2830 кг;
  • практическая дальность полета – 1060 км;
  • максимальная скороподъемность – 1111 м/мин;
  • экипаж – 1 человек.

Заключение

Эта статья посвящена краткому обзору Як-3 – истребителя, который в конце войны позволил советским летчикам на равных сражаться с немецкими воздушными асами, находившимися за штурвалами таких известных марок самолетов, как «Мессершмитт BF109» и «Фокке-Вульф FW190». Сохранилось много свидетельств о том, что пилоты высоко ценили эту машину, потому что она была проста в управлении и имела мощное вооружение.

Многие советские и даже иностранные летчики-асы успели побывать за штурвалом Як-3, в том числе и бойцы знаменитого полка «Нормандия-Неман». К примеру, французские пилоты, когда им самим предложили выбрать истребитель из числа советских, американских и английских машин, на которых им предстояло летать, предпочли именно Як-3. Как показало время, они не ошиблись, так как действовали на них весьма успешно. Только за десять дней осени 1944 года им удалось сбить на Як-3 больше ста вражеских самолетов, и это были в основном Me-109G и FW-190. Стоит ли говорить о том, что летчики люфтваффе всячески избегали боев с участием Як-3.

Уже после войны этот самолет состоял на вооружении нескольких иностранных государств, таких как Польша, Албания, Югославия и Венгрия. Впоследствии на основе Як-3 было разработано чуть меньше двадцати версий этого самолета, но только 11 из них выпускались серийно.

fb.ru

Советский Истребитель Як-3, Характеристики Самолета, Обзор Кабины

Як-3 – это советский поршневой истребитель периода Второй мировой войны, созданный конструкторами ОКБ Яковлева. Этот самолет стал дальнейшим развитием истребителя Як-1, принятого на вооружение незадолго до начала войны. Як-3 – один из самых массовых советских истребителей. По своим летно-техническим характеристикам он считается одним из лучших среди многочисленной группы боевых машин, выпущенных в ОКБ Яковлева в период Великой Отечественной войны.

Свой первый полет истребитель Як-3 совершил в феврале 1943 года, однако эксплуатация этой машины началась только год спустя. Серийное производство самолета было развернуто в марте 1944 года и продолжалось до 1946 года – до эпохи появления реактивных истребителей.

Выпуск Як-3 был налажен на авиазаводе в Тбилиси и Саратове, всего было выпущено более 4,8 тыс. самолетов, из которых 4111 единиц приходится на годы войны. Учитывая довольно короткий промежуток времени, в который этот истребитель выпускался, темпы его производства действительно впечатляют.

Во время создания самолета Як-3 разработчики учли опыт боевого применения истребителей на Восточном фронте. За счет максимального облегчения конструкции машины была значительно увеличена ее скорость и маневренность. Як-3 является одним из самых легких истребителей Второй мировой войны. Это позволило советским пилотам на завершающем этапе войны на равных соперничать с немецкими летчиками, которые использовали Messerschmitt BF109 (модификации F и G) и Focke Wulf FW190.

Летчики любили эту машину. Як-3 обладал отличными летно-техническими характеристиками, был прост в управлении (впрочем, как и другие самолеты Яковлева), имел мощное вооружение. На Як-3 летали многие прославленные советские асы, этим истребителем пользовались летчики из полка «Нормандия-Неман». За период серийного производства было выпущено более десяти модификаций истребителя Як-3.

История создания

Середина войны стала для советского конструктора Александра Яковлева одним из самых плодотворных творческих этапов в жизни. К этому времени был накоплен огромный опыт боевого применения истребительной авиации, стали понятны сильные и слабые стороны как собственных машин, так и истребителей противника. К тому же к 1943 году советская промышленность наконец-то встала на ноги и смогла дать фронту необходимое количество боевых машин. Эвакуированные заводы заработали в полную мощность, были запущены в эксплуатацию аэродинамические трубы, вывезенные из ЦАГИ, благодаря поставкам по ленд-лизу удалось решить вопрос дефицита алюминия и других необходимых материалов.

В 1943 году Яковлеву и его команде удалось создать несколько удачных модификаций самолета Як-9, а также подготовить к серийному производству один из лучших истребителей периода войны – Як-3. И если основной целью при работе над Як-9 было создание истребителя с большой дальностью полета и мощным вооружением, то Як-3 разрабатывался исключительно для воздушного боя. Дело в том, что Як-1 уступал своему основному оппоненту BF109 по скоростным характеристикам, особенно это касалось маневров в вертикальной плоскости.

Так как советская промышленность к этому времени не смогла создать более мощных авиационных двигателей, то конструкторы решили пойти путем уменьшения массы самолета Як-1 и улучшения его аэродинамических качеств. Конструкция истребителя была полностью пересмотрена, лонжероны крыла, выполненные из тяжелого дерева, были заменены на более легкие дюралевые. Кроме того, конструкторы пошли на уменьшение размеров крыла, его размах стал меньше на 1 метр, а площадь – на 2,3 кв. метра. Подобные нехитрые решения помогли уменьшить массу истребителя до 2665 кг (у серийного Як-1 она составляла примерно 2900 кг) и значительно увеличить энерговооруженность машины, что, естественно, самым положительным образом сказалось на скорости и маневренности самолета.

Еще одним направлением модернизации истребителя стало улучшение аэродинамических характеристик его фюзеляжа и крыла. Полотняную обшивку хвостовой части самолета заменили на фанерную, туннель маслорадиатора был максимально утоплен в корпус машины, а хвостовое колесо сделали убирающимся. На истребителе был установлен двигатель М-105ПФ, самолет получил наименование Як-1М. Заводские испытания начались в феврале 1943 года. Они показали повышение скорости машины на 40 км/ч и сокращение времени набора высоты (5 тыс. метров) до 4,1 минуты.

В сентябре был выпущен второй опытный самолет («дублер»), на котором была доработана системы охлаждения масла и воды (туннель маслорадиатора был полностью убран в фюзеляж истребителя), установлена безмачтовая антенна, вместо не слишком удачного кольцевого прицела был поставлен коллиматорный. Также улучшилось бронирование машины, самолет был оснащен новым винтом. На «дублере» был установлен более мощный форсированный двигатель М-105ПФ-2 мощностью 110 л. с.

В октябре начались государственные испытания, которые показали, что летные характеристики второго опытного самолета стали еще лучше. На высоте 4300 метров его скорость достигала 651 км/ч (у земли – 570 км/ч), на высоте 6 тыс. метров Як-1М превосходил все существующие на тот момент истребители. В официальном акте госиспытаний самолета были отмечены его высокие летно-технические характеристики, довольны новой машиной были и летчики-испытатели. В их отзывах об истребителе говорилось, что «самолет обладает превосходной горизонтальной и особенно вертикальной маневренностью, при этом прост в пилотировании и не требует слишком высокой подготовки летчика».

Генерал-майор авиации Стефановский, который принимал участие в испытаниях, рекомендовал как можно быстрее внедрить истребитель в серийное производство. Выпуск новой машины, которая получила обозначение Як-3, начался в 1944 году. Она должна была заменить уже не соответствующий требованиям времени истребитель Як-1.

Самолет сразу же стал поступать в строевые части, первые серийные машины получил 91-й истребительный авиаполк, который в середине 1944 года принимал участие во Львовско-Сандомирской наступательной операции. Личный состав этой воинской части в основном состоял из молодых пилотов, не имеющих опыта боевых действий. Однако, несмотря на это, освоение новой техники прошло успешно, и за полтора месяца в боях было потеряно всего лишь два Як-3. При этом летчики полка уничтожили более двадцати самолетов противника.

Первые самолеты Як-3 (две сотни машин) были вооружены пушкой ШВАК и синхронным пулеметом УБ, позже истребитель получил второй синхронный пулемет. Главным недостатком машины, который постоянно отмечали летчики, был недостаточный запас топлива, что не давало пилоту возможность длительное время находиться в воздухе и устраивать свободные охоты за самолетами противника. Также нередки были случаи отрыва обшивки верхней части крыла во время выхода истребителя из пикирования. Летчики знали об этом недостатке самолета, поэтому старались не использовать его на недопустимых режимах.

В целом же, легкий, скоростной и маневренный Як-3 быстро завоевал популярность и любовь советских летчиков-истребителей. Это была идеальная машина для воздушного боя. В маневренном воздушном бою с Bf-109 Як-3 обычно заходил в хвост своему противнику уже с первого разворота на вертикали или после четырех виражей по горизонтали. Более тяжелый FW-190 имел еще меньше шансов в поединке с Як-3.

В ноябре 1944 года в небе над Югославией произошел бой между советскими Як-3 и американскими истребителями Р-38 Lightning, которые приняли советские машины за немцев. В результате боя американцы потеряли четыре самолета, только после этого с союзниками удалось наладить взаимодействие. Есть упоминание об этом инциденте и в отчетах американских летчиков. Правда, они описывают исход боя несколько иначе, по словам американцев, им удалось сбить семь советских истребителей.

На фронте Як-3 не заменил другие советские истребители, обладавшие большей дальностью полета и более мощным вооружением, но прекрасно дополнил их. Зная об ограниченном запасе топлива Як-3, этот истребитель обычно использовали по вызову наземных постов наблюдения.

Отличные летно-технические характеристики Як-3, большое количество побед, одержанных советскими летчиками на этой машине, и общий эмоциональный подъем, который характерен для завершающего периода войны, сделали этот истребитель одним из символов Победы.

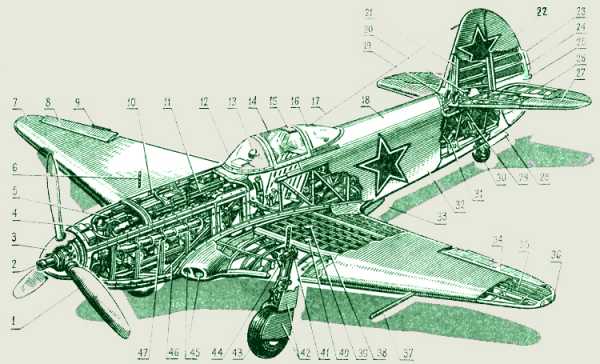

Описание конструкции

Як-3 – это одноместный одномоторный поршневой истребитель-моноплан. Конструкцию данного самолета можно назвать смешанной: некоторые ее элементы были выполнены из дерева и полотна, другие были изготовлены из металла. Самолет имел низкорасположенное свободнонесущее крыло и трехопорное убирающееся шасси с хвостовой стойкой. В целом следует отметить, что конструкция Як-3 отличается максимальной простотой и рациональностью.

Силовая конструкция фюзеляжа была выполнена из хромансилевых труб, к которым в передней части приваривалась моторама. Обшивка передней части фюзеляжа была образована металлическими капотами двигателя, хвостовая часть машины была обшита фанерой.

Кабина пилота располагалась в центральной части фюзеляжа, она была закрыта фонарем, состоящим из трех секций, средняя из которых была сдвижная. Сзади пилот был защищен бронеспинкой, которая имела толщину 8,5 мм, а в задней секции фонаря было установлено бронестекло, левую руку летчика был прикрыт бронеподлокотником. Средняя секция фонаря кабины была оборудована системой аварийного сброса, которой летчик мог воспользоваться при экстренном покидании самолета.

Крыло Як-3 было выполнено из дерева, фанеры, полотна и дюраля. Оно имело двухлонжеронную конструкцию, набор деревянных нервюр и работающую фанерную обшивку. Лонжероны были изготовлены из дюраля. Снаружи крыло истребителя было обклеено полотном. Механизация состояла из элеронов и посадочных щитков. После войны был выпущен Як-3 с дюралевой обшивкой крыла, но в серию этот самолет так и не был запущен.

Як-3 имел свободнонесущее хвостовое оперение, состоящее из цельнодеревянных киля и стабилизатора. Рули высоты и направления были выполнены из металла, покрытого полотняной обшивкой.

Истребитель имел убирающееся трехопорное шасси, состоящее из двух основных стоек и одной хвостовой. Основные стойки имели воздушно-масляную амортизацию, уборка и выпуск шасси производился за счет пневматической системы. Хвостовая стойка шасси убиралась за счет тросового привода.

Также с помощью пневматической системы производилось управление тормозами шасси и посадочными щитками. Пневматическая система в отличие от гидравлической, которая использовалась на истребителях Лавочкина, была гораздо менее надежной и доставляла массу хлопот, но она была гораздо дешевле и, что самое главное, легче. Экономия составляла десятки килограмм.

Силовая система истребителя состояла из V-образного двигателя водяного охлаждения ВК-105ПФ2, который имел номинальную мощность 1240 л. с., и воздушного винта изменяемого шага. Так же, как и на других истребителях, построенных в ОКБ Яковлева, бензобаки самолета были размещены в крыльях, их общий объем составлял 370 литров. Два бака находились в консолях крыла и еще один в центроплане. Баки были защищены протектором и заполнены нейтральным газом.

Одной из основных особенностей истребителя Як-3 было то, что для улучшения аэродинамических характеристик самолета радиатор для охлаждения воды был «утоплен» внутрь фюзеляжа. Канал подвода воздуха к нему был значительно расширен. Аналогичный принцип был использован и для маслорадиаторов, которые были расположены в центроплане. Воздух для их охлаждения подавался через два воздухозаборника в носке крыла.

Управление заслонкой водяного радиатора происходило в автоматическом режиме: с помощью автомата регулировки температуры воды. В зимний период в масло добавляли бензин, а в воду – антифриз.

На Як-3 был установлен минимальный набор бортового оборудования, который позволял пилоту вести воздушный бой днем в простых метеорологических условиях. Причиной этому было желание максимально облегчить машину. Однако все истребители Як-3 были оснащены радиостанциями приема «Малютка» и передачи «Орел» (устанавливались на каждый второй самолет).

Вооружение Як-3 состояло из автоматической пушки ШВАК и одного или двух пулеметов УБ. Пушка устанавливалась в развале цилиндров мотора, стрельба производилась через вал редуктора и втулку винта. Боекомплект орудия составлял 120 выстрелов. На истребитель был установлен прицел коллиматорного типа.

Характеристики

Ниже указаны основные характеристики истребителя Як-3:

  • размах крыла, м – 9,2;
  • длина, м – 8,5;
  • высота, м – 2,42
  • площадь крыла, кв. м. — 14,85;
  • масса нормальная взлетная, кг – 2830
  • двигатель – ВК-105ПФ2;
  • мощность, л. с. – 1800 л.с.
  • макс. скорость, км/ч – 645;
  • практическая дальность, км – 1060;
  • макс. скороподъемность, м/мин. – 1111;
  • потолок, м – 10700;
  • экипаж — 1 чел.

militaryarms.ru

Истребитель Як-9У — Авиация и техника

В 1944 году Як-9У с двигателем ВК-107А назвали лучшим из всех советских и иностранных истребителей, проходивших испытания в НИИ ВВС. Но проблемы с новым мотором не позволяли полностью использовать все потенциальные возможности истребителя Як-9У.

Работы над проектом двигателя М-107 (с 8 марта 1944 года – ВК-107) начались еще в середине 1939 г руководством В. Я. Климова. В марте 1940 года к работе над новым двигателем привлекли основные силы ОКБ Климова. Но начало войны отодвинуло на второй план разработку мотора М-107. Приоритет отдали массовому производству двигателей М-105.

В декабре 1942 г. ОКБ Климова совместно с заказчиком провели 50-часовые стендовые испытания М-107А, а в январе 1943 года его выпустили серией из 10 двигателей.

Работы над проектом по установке М-107 начались в ОКБ-115 в октябре 1942 года. В конце 1942 года двигатель М-107А установили на Як-9, когда Яковлеву передали два усовершенствованных мотора. 27 декабря “Як” с новым мотором построили на опытном заводе. Несколько вылетов на “Яке” с двигателем М-107А выполнил П.Я. Федрови. Он отметил улучшившуюся вертикальную маневренность самолета и хорошие взлетно-посадочные свойства. Благодаря существенно большей мощности мотора летные характеристики “Яка” ощутимо выросли.

Истребитель Як-9У М-107А на испытаниях в НИИ ВВС

На испытаниях в феврале 1943 года самолет достиг максимальной скорости 590 км/ч у земли, а на высоте 5800 м – 680 км/ч. Федрови предложил срочно установить двигатели М-107А на 10-15 истребителей Як-9 и отправить их на войсковые испытания. Но после установки М-107А на самолет столкнулись с перегревом двигателя и другими неисправностями.

23 февраля 1943 года, во время заключительных испытаний (перед передачей самолета в НИИ ВВС), Як-9 пилотируемый П. М. Стефановским потерпел крушение. На высоте 2000 м отказал двигатель. На подходе к аэродрому самолет задел крылом снежный бугор, перевернулся и превратился в груду обломков. Сам летчик выжил, но смог подняться в небо только 10 октября. Причиной аварии явилось выбивание масла из двигателя и возгорание изоляции водомасляной системы.

В первой половине 1943 года продолжались попытки установки моторов М-107А на планеры самолетов Як-9Д. Но все двигатели оказались с дефектами, ни один не отработал положенные 50 часов. 12 мая 1943 года даже вышло постановление Государственного комитета обороны №3358, которое вторым пунктом поручало “главным конструкторам – доктору технических наук т. Микулину и доктору технических наук – т. Швецову прийти на помощь главному конструктору т. Климову и обеспечить успешное прохождение государственных испытаний мотора М-107А в кратчайший срок”. Председатель комиссии по испытаниям М-107А военинженер 1-го ранга П.Н.Никифоров должен был постоянно докладывать о ходе работ. Но они затянулись до конца 1943 года. Только в декабре мотор приняли на вооружение ВВС КА.

В августе 1943 года передали на испытания четыре Як-9 с двигателем М-107А. Летчиками ЛИИ с 4 августа по 21 октября 1943 года было выполнено 64 полета. Постоянно обнаруживались дефекты двигателей, к некоторым уже привыкли. Пришлось доводить практически все системы и узлы винто-моторной группы. Доработали карбюраторы, систему охлаждения, топливную систему, маслосистему. Лучший результат, которого удалось добиться – 34 часа работы мотора.

28 мая 1943 года вышло постановление ГКО о запуске истребителя Як-9 с мотором М-107А в серийное производство. Директору омского авиазавода №166 Л.П.Соколову поручили в июне начать производство новых самолетов, а до конца августа выпустить 25 истребителей. Но выполнить постановление Государственного комитета обороны в такие сроки не удалось. Первый серийный Як-9 с мотором М-107А построят на омском заводе и соберут на заводе №301 в Химках только в октябре 1943 года. Затем выпустят еще 10, но практически все будут небоеспособны из-за дефектных двигателей. 26 октября 1943 года вышло постановление ГКО № 4429 сс «О переводе завода № 82 НКАП на выпуск самолетов Як-9». В первом квартале 1944 года московский завод должен был осуществить полный переход с выпуска Як-7Б на Як-9 М-107А, причем пять самолетов уже в январе.

Як-9У М-107А первый построенный на заводе №166

Новый прототип истребителя Як-9У собрали на базе Як-9Т, с использованием ряда технических решений от Як-3. К этому времени двигатель М-107А прошел 100-часовые стендовые испытания и показал мощность 1650 л.с. – на высоте 1800 метров, и 1500 л.с. – на высоте 4500 м. Двигатель М-107 был примерно на 150-кг тяжелее предшественников, пришлось изменить конструкцию подмоторной рамы и фермы крепления оружия для установки второго пулемета. Вооружение Як-9У с двигателем М-107А состояло из мотор-пушки ШВАК калибра 20 мм и двух синхронных пулеметов УБС калибра 12,7 мм. Установили новые радиаторы ОП-554 и ОП-555 с большей рабочей поверхностью, для улучшения охлаждения воды и масла. Маслорадиатор перенесли в центроплан крыла, как на истребителе Як-3. Изменили нижнюю часть фюзеляжа для установки нового водорадиатора. Для охлаждения свеч, выхлопных коллекторов и генератора над капотом сделали воздухозаборник и выходное сопло для туннеля, который расположился между блоков цилиндров. Из-за выхлопа газов не только во внешние, а и во внутренние стороны блоков цилиндров, отводить наружу выхлопные газы из внутренних выпускных клапанов пришлось с помощью дополнительных седьмых патрубков. Крыло самолета перенесли вперед на 100 мм.

28 декабря 1943 года начались заводские испытания Як-9У (летчик-испытатель А.И. Кокин), построенного на заводе №166. С 18 января проходили государственные испытания в НИИ ВВС. В протоколе государственных испытаний было записано, что Як-9У с двигателем ВК-107А до высоты 6000 м является лучшим из известных истребителей. Но дефекты мотора не позволяли использовать самолет в боевых подразделениях. Падение давления масла, вибрация двигателя, недостаточное его охлаждение и, как следствие, малый моторесурс.

Благодаря непрерывно ведущейся работе удалось снять большинство эксплуатационных ограничений. Установили новые радиаторы ОП-728, увеличили толщину обшивки фюзеляжа, улучшили аэродинамику. Одновременно росло качество производства.

Як-9У ВК-107А 42ГИАП Степыгино лето 1944 года

В феврале 1944 года на омском заводе №166 собрали первые 11 самолетов. К марту наладили выпуск доработанных Як-9У. Завод № 82 в Москве стал выпускать серийные истребители так же в феврале 1944 года. Уже в мае завод №166 передал ВВС 90 самолетов, а московский завод – 50 Як-9У.

12 марта 1944 года вышло постановлением ГКО № 5376сс о производстве самолетов-истребителей Як-9 с мотором М-107А на заводе №153 Наркомавиапрома. Завод им. Чкалова в Новосибирске обязали освоить производство новых истребителей. Первые три самолета должны были выпустить в мае, а в конце года выпускать по 10 машин в сутки.

В июне 1944 года началось освоение первых серийных Як-9У в 42 ГИАП. Летчиков и техников отправили на завод №301 и в Военно-воздушную академию им. Жуковского, чтобы быстрее освоить новый истребитель. Мотористов командировали на завод №26, а командный состав – в НИИ ВВС. После сдачи теоретических зачетов, 24 июля полк получил первые 16 Як-9У производства Омского завода и сборки завода №301. До конца июля 22 летчика выполнили 189 вылетов общей продолжительностью 109 часов.

Як-9У ВК-107А 03-16

Фронтовые испытания Як-9У проходили в составе 163 ИАП. В июне 1944 года истребители Як-9У осваивал личный состав 139 ГИАП. В отчетах отмечали низкий ресурс двигателя, до полной выработки которого он обычно недотягивал.

14 сентября 1944 года 761ИАП начал боевые действия на истребителях Як-9У. Полк входил в состав 259ИАД 3ВА в ходе Рижской наступательной операции и базировался на полевом аэродроме Кринчинас. Истребители занимались сопровождением штурмовиков Ил-2, позже, спустя несколько дней после начала наступления, наносили бомбовые удары по наземным войскам. Стандартной бомбовой нагрузкой были две бомбы ФАБ-50. Кроме 761ИАП, начали применять в боях истребители Як-9У и летчики 431ИАП 315ИАД.

В октябре 1944 года 149ИАП 323ИАД на заводе №301 принял 42 истребителя Як-9У. Старший техник В. П. Исмакаев отметил, что одних дефектов двигателя стало меньше, но появились новые. Особенно остро трудности эксплуатации самолетов с новыми двигателями проявлялись зимой.

Модификация Як-9У с двигателем ВК-107А и цельнометаллическим крылом – Як-9П

Модификация унифицированного истребителя Як-9У цельнометаллической конструкции получила обозначение Як-9П или изделие “П”. На Як-9П с мотором ВК-107А установили цельнометаллическое крыло (с эллиптическими законцовками), но фюзеляж вначале сделали с фанерной обшивкой. Аэродинамическую компенсацию элеронов увеличили, заменили полотняные обтяжки алюминиевыми листами. Всасывающие патрубки мотора снабдили пылезащитными фильтрами, установили мягкие бензобаки. Посадочные щитки стали лучше фиксироваться в убранном положении. Для истребителя предусмотрели несколько вариантов установки мотор-пушки: 20-мм, 23-мм, 37-мм, 45-мм.

Истребители Як-9П сняли с производства по приказу МАП №160 от 25 марта 1948 года. Всего выпустили 29 истребителей с металлическим крылом и еще 772 цельнометаллических самолетов. Истребители Як-9П стояли на вооружении не только в СССР, но и в Польше, Югославии, Китае, Северной Корее, Венгрии, Албании. Самолеты приняли участие в Корейской войне.

Фото Як-9У

grafiq.ru

Истребитель ЯК-3

Самолеты Як были одни из основных истребителей Великой Отечественной войны, являлись самыми многочисленными в Военно-Воздушных Силах Советского Союза. Выпускались сериями: Як-1 — 8721 машина, Як-7 — 6399, Як-9 — 16 769, Як-3 — 4848. Всего было выпущено истребителей А. С. Яковлева 36737 экземпляров.

Первый полет на истребителе И-26 (впоследствии Як-1) произошел в марте 1939 года. Это был самолет нового поколения, он отличался от своих предшественников конструктора Н. Н. Поликарпова. На И-26 был установлен мотор М-105П, мощностью 1050 л. с., он мог развивать скорость до 592 км/ч при дальности полета 850 км. Небольшая полетная масса истребителя (2895 кг) обеспечивала выполнение сложных маневров. Вооружение самолета также соответствовало требованиям того времени — пушка калибра 20 мм, два пулемета калибра 7,62 мм. В серийное производство самолет пошел слишком поздно, и к началу Великой Отечественной войны на вооружении находилось небольшое количество этих истребителей.


Вскоре начал строиться Як-7 — усовершенствованный Як-1, с более сильным мотором М-105ПФ (1240 л. с.). В октябре 1942 года на фронт поступил самолет Як-9 — дальнейшая модификация истребителя Як-1. Летно-тактические и технические данные его были выше, чем у своего предшественника. Был установлен двигатель ВК-105ПФ конструкции В. Я. Климова мощностью 1240 л. с. Самолет развивал скорость до 600 км/ч, имел дальность полета 1000 км. На вооружении была пушка калибра 37 мм и два крупнокалиберных пулемета (12,7 мм).

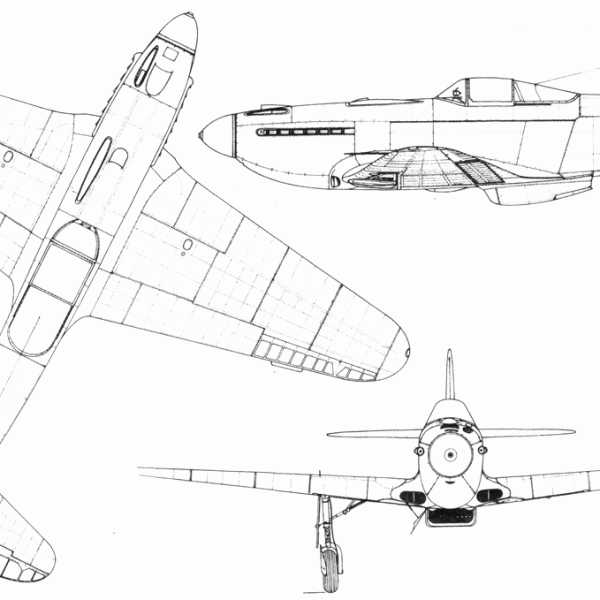

Як-3 вид сверху и на фюзеляж самолета

В 1943 году стал серийно строиться истребитель Як-3. Он имел такое же вооружение, что и Як-9, но его легко-тактические характеристики были выше. Немецкие летчики давали оценки истребителю Як-9, исходя из конкретных показателей боевой работы. Но их мнению, Як-9 был машиной неплохой, но итоги определялись тем, кто сидел в его кабине. Восторженных отзывов о Як-9, как, например, об английском истребителе «Спитфайр», не было. Немецкий ас Эрих Хартман из 352 сбитых им самолетов уничтожил 74 типа «Як». В отдельных боях (1.06.1944 г., 4.06.1944 г. и др.) он сбивал по 4 самолета Як-9.

Все модели истребителей «Як» в конструктивном отношении мало отличались друг от друга. Самолет имел каркас фюзеляжа, выполненный из авиационного сплава хромансиля. Элементы конструкции фюзеляжа — расчалки (двойные и одинарные), моторама, распорка крыла, каркас фонаря, кронштейны для крепления прицела и других механизмов — соединялись, как правило, методом сварки. Была предусмотрена бронеспинка для защиты летчика. Другие элементы, например, верхний и нижний гаргроты были деревянными. Крыло самолетов типа «Як» было деревянным, двухлонжеронным. Геометрическую форму крыла, а также прочность и жесткость конструкции обеспечивали часто расположенные нервюры, в том числе и усиленные, и стрингеры. Лонжероны — коробчатого сечения. На самолете Як-9 использовались лонжероны металлической конструкции. Верхний и нижний пояс образовывали металлические равносторонние пары уголков. Обшивка крыла, как и всего самолета, была выполнена из фанеры.

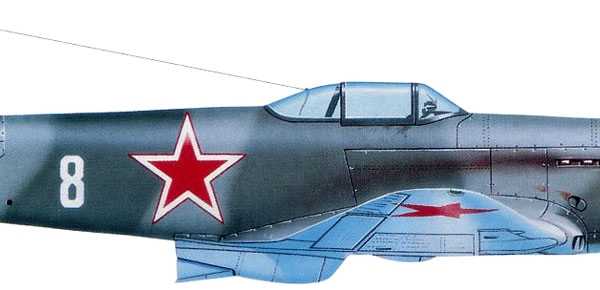

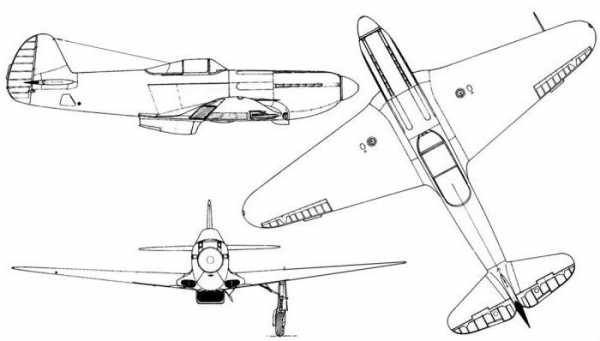

Як-3 вид сбоку

Хвостовое оперение представляло собой деревянную конструкцию. Аэродинамическую форму киля образовывали продольный элемент и шесть деревянных нервюр. Аналогичную конструкцию имел и стабилизатор — лонжерон и по семь шпангоутов с каждой стороны.Компоновка основных агрегатов и устройств — стандартная. В верхней части фюзеляжа, над мотором, размещались пушки; снизу — радиатор. Ящики со снарядами располагались по бокам передней части фюзеляжа. Убиравшиеся в полете шасси, его стойки находились в крыльях и фиксировались замками убранного положения.Самолет Як-3 был на вооружении эскадрильи «Нормандия-Неман». После войны он стоял на вооружении в Албании, Югославии, Польше, Венгрии. Было разработано 18 версий самолета Як-3, 11 из них выпускались серийно.

Летно-тактические и технические данные различных видов самолета Як-3

















Тип

Як-3

Як-3у ВК-107 А

Як-3
ВК-108

Як-3РД

Як-3у

Двигатель

ВК-105
ПФ-2

ВК-107 А

ВК-108

ВК-105
ПФ-2

АШ-82
ФН

Стартовая мощность, кВ

927

1250

1324

927 + 2 кН

1350

Геометрические данные:

размах, м

9,2

9,2

9,2

9,2

9,4

длина, м

8,46

8,46

8,5

8,8

8,36

высота,

2,42

2,42

2,42

3,0

2,42

площадь
крыла, м2

14,85

14,85

14,85

14,85



Скорость полета

на потолке, км/ч

595

610



620

на высоте, м

3000

6000

6000

5000

6100

скорость, км/ч

650

720

745

780

710

время подъема на высоту 5000 м (мин)

4,1

3,9

3,5

3,0

3,8

Потолок, м

10 800

10 800



11 000

Полетная масса, кг

2660

2984

2830

2980

2790

Вооружение: пушки

ШВАК, 20 мм
(120 снарядов),
2УБС, 12,7 мм

ШВАК, 20 мм
2УБС, 12,7 мм
или 2 ШВАК,
или 37 мм

НС-23,
23 мм
(60 снарядов)

НС-23,
23 мм
(60 снарядов)

2НС-23,
23 мм
(60 снарядов)

Як-3 — воспроизведение опытного Як-1М в серии с серийным двигателем ВК-105ПФ2 мощностью 1240 л. с. и винтом ВИШ-105СВ с профилированными комлями лопастей. В конструктивном отношении, а также по массе и летно-тактическим данным мало отличался от дублера.Крыло меньшей площади и размаха имело относительную толщину 14 % при средней аэродинамической хорде 1800 мм, площадь элеронов — 1,0 м2, закрылков — 2,6 м2, вертикального оперения — 1,92 м2, горизонтального оперения — 2,86 м2. Воздухозаборник маслорадиатора под двигателем ВК-105ПФ2, перенесенного в крыло, был упразднен и заменен входными отверстиями в носке крыла. Колея шасси -3,22 м, колеса — 600х180 мм, хвостовое — 300х120 мм. Диапазон центровок — 21,4-25,1% САХ. Як-3 выпускался на двух заводах, причем первая серийная машина была построена лишь 1 марта 1944 г., через семь месяцев после завершения госиспытаний первого опытного самолета и получения чертежей заводом. Производство продолжалось до 1946 г., т. е. до выпуска реактивных истребителей Як-15. За время серийной постройки самолет Як-3 с ВК-105ПФ2 имел вооружение нескольких типов. В 1944 г. выпускался вариант с одной пушкой ШВАК и одним синхронным пулеметом УБС; в 1945 г. — с одной ШВАК и двумя синхронными УБС, а в 1946 г.- Як-ЗП (пушечный) — с тремя пушками Б-20М конструкции М. Е. Березина. В 1945 г. был построен в одном экземпляре Як-ЗТ с пушкой НС-37 калибра 37 мм. Последние две модификации самолета в боевых действиях не участвовали в связи с окончанием второй мировой войны.

Як-3 пользовался большой любовью на фронте и считался лучшим истребителем. Во время боя 16 июля 1944 г. с участием 18 самолетов Як-3 против 24 Me-109G-2 и FW-190A-4 наши летчики сбили 15 истребителей противника при одном потерянном и одном поврежденном Як-3. Французские летчики полка «Нормандия-Неман» из предложенных им истребителей, как советских, так и английских и американских, выбрали именно Як-3 и действовали на них исключительно успешно. За 10 дней октября 1944 г. они сбили на Як-3 119 самолетов, в основном FW-190 и Me-109G. Фашистские летчики избегали встреч с Як-3.

Як-3 — ВК-107А 1944 г. Мощность двигателя — 1500 л. с. на высоте 4500 м особенно полно соответствовала площади крыла и массе самолета. Вооружение: одна пушка 20-мм и один-два пулемета УБС или же две пушки 20-мм, но в опытном порядке ставились и гораздо более крупнокалиберные пушки, например 57-мм. Правда, был всего один полет А. Б. Юмашева. Конструкция крыла цельнометаллическая. Полетная масса с двигателем ВК-107А составляла 2984 кг. Скорость достигала 610 км/ч у земли и 720 км/ч на высоте 5750 м, потолок — 11 800 м, время набора высоты 5000 м — 3,9 мин, время виража — 17-18 с. Эти качества были рекордными. Однако были трудности в эксплуатации из-за недоведенности и чрезмерного форсирования двигателя. Поэтому выпущена была лишь небольшая серия. Оценка Як-3 с ВК-107А по госиспытаниям: «По максимальной горизонтальной скорости, скороподъемности и вертикальной маневренности на всем диапазоне высот от земли до практического потолка является лучшим из известных отечественных и иностранных истребителей». Действительно, Як-3 по скорости превосходил Me-109G-2 на 100 км/ч и истребитель Фокке-Вульф Fw 190A-4 на 120 км/ч на высоте 5000 м. Хороши были штопорные характеристики (ввод и вывод). Это превосходство сохранялось до конца войны.

Як-3 — ВК-108 — модификация под еще более форсированный двигатель с очень напряженным тепловым режимом. Конструкция — как у предыдущего. Вооружение: одна пушка НС-23 (60 снарядов). Полетная масса — 2896 кг, на испытаниях — 2830 кг за счет уменьшения запаса топлива и масла. Самолет проектировался с 1 августа 1944 г., выпущен 7 октября 1944 г. Первые два полета были выполнены В. Л. Расторгуевым 19 декабря 1944 г., на другой день были совершены еще два полета. Летные данные были рекордными: скорость достигала 745 км/ч на высотах около 6000 м, а время набора высоты 5000 м — 3,5 мин. Из-за многочисленных осложнений с двигателем полные испытания не проводились и о выпуске серии речи не было.Скорость 745 км/ч, полученная 21 декабря 1944 г., была наибольшей для советских поршневых самолетов и близкой к пределу поршневого двигателя. Дальнейший рост скорости был получен благодаря установке вспомогательных жидкостных ракетных двигателей (ЖРД).

Як-3РД (Як-ЗР) — экспериментальный самолет 1944 г., серийный Як-3 с двигателем ВК-105ПФ2 и вспомогательным ЖРД типа РД-1 (ХЗ) В. П. Глушко, расположенным в хвостовой части фюзеляжа под вертикальным оперением. Подача топлива к нему — по трубкам из баков под кабиной. Аналогичные опыты проводились на самолетах Ла, Су и МиГ. Испытывал В. Л. Расторгуев.Было достигнуто кратковременное (чего и следовало ожидать) увеличение скорости до 782 км/ч, но при этом произошел ряд аварий, закончившихся катастрофой. В ходе испытаний первый раз взорвался РД-1-во второй раз произошел разрыв керосиновой трубки на левом борту, а в третий раз — 16 августа 1946 г. по невыясненной причине самолет потерпел катастрофу, В. Л. Расторгуев погиб.

Як-3У — АШ-82ФН — вариант со звездообразным двигателем. Выпущен в 1945 г. Получился вполне удачным, но к самому концу войны уже не был нужен и в серии не строился.

Як-3УТИ (Як-УТИ) — учебно-тренировочный вариант, двухместный, с двигателем АШ-21, звездообразным, в 570 л. с. Конструкция аналогична конструкции серийного Як-3, но крыло увеличено в размахе на 0,2 м.Обшивка верха и низа фюзеляжа — фанера, борта — полотно. Шасси и оперение — с небольшими отклонениями от серийного. Управление двойное. Винт — ВИШ-111В-20 диаметром 3,0 м. Поскольку полетная масса была всего 2250 кг, разрушающая перегрузка при серийной конструкции стала 15,4. Вооружение: один пулемет УБС (100 патронов) и 50—100 кг бомб на двух держателях БИ-42. Скорость — до 478 км/ч на высоте 2250 м. Серийно не строился, но стал прототипом Як-11. История развития истребителей Як на 1939-1945 гг. дает впечатляющую картину большой последовательной работы по их совершенствованию от типа к типу. Схемы их были в общем одинаковы, размеры — также, конструкция — смешанная, с постоянными улучшениями, часто мелкими, но в сумме дававшими эффект. Все время вносились улучшения в аэродинамику самолета, позволявшие снижать сопротивление, и вносить улучшения в конструкцию, снижавшие ее массу. Поэтому даже при возраставшей мощности двигателей, при усилении вооружения, увеличении дальности полета масса самолетов, пустого и полетная, за все годы оставалась в общем стабильной, а в последнем типе Як-3 была даже значительно снижена.

Летные показатели росли неуклонно, а некоторые — даже высокими темпами. Так, например, набор высоты за боевой разворот возрос с 900 м для Як-1 до 950-1350 м для Як-9 и до 1200-1500 м для Як-3. Скорость на высотах возросла с 600 до 720 км/ч, время набора высоты 5000 м снизилось с 5,4 до 3,5 мин, потолок возрос с 10 до 11,8 тыс. м, время виража не увеличивалось.Вооружение становилось все более мощным. Пулемет ШКАС калибра 7,62 мм сменился БС калибра 12,7 мм и пушками все возрастающих калибров. А полетная масса при этом менялась очень мало.Истребители Як-9, Ла и другие вылетывались до предела, ремонтировались, пока на смену им не стали поступать реактивные самолеты.

Источники:

  • АвиО. Константин Косминков. Истребитель Як-3 — мечта пилота.
  • Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
  • К.Ю. Косминков, Д.В. Гринюк «Самолеты сталинских соколов».
< Назад   Вперед >

pro-samolet.ru

Истребитель Як-3. — Российская авиация

Истребитель Як-3.

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1943 г.

В феврале 1943 года завершилась постройка истребителя Як-1М. Он представлял собой дальнейшее развитие самолета Як-1, от которого отличался, в основном, меньшим весом и крылом меньшей площади. Летные данные машины заметно улучшились максимальная скорость на высоте 4430 м возросла до 633 км/ч, время набора высоты 5000 м при взлетном весе 2655 кг сократилось до 4,1 минуты. В сентябре 1943 года был подготовлен улучшенный вариант — Як-1М «Дублер». У этого самолета полотняную обшивку хвостовой части фюзеляжа заменили на фанерную толщиной 2 мм, доработали системы охлаждения воды и масла, применили безмачтовую антенну, кольцевой прицел с мушкой сменили на коллиматорный, улучшили бронирование и поставили новый винт.

Летчики-испытатели остались довольны новым истребителем. В их отзывах говорилось, что: «Як-1М обладает превосходной горизонтальной и особенно вертикальной маневренностью. Максимальная скорость значительно увеличилась по сравнению с серийными самолетами Як. При наличии высоких летных данных самолет остался простым в пилотировании и не требует более высокой подготовки летного состава».

Летчик облета генерал-майор авиации Герой Советского Союза Петр Михайлович Стефановский писал : «Учитывая отличные летные данные самолета, хорошее вооружение и большое удобство для летного состава, целесообразно рекомендовать как можно быстрее внедрить данный экземпляр в серийное производство взамен Як-1 и Як-7, необходимо оставить только Як-9 для установки на них в дальнейшем моторов М-107А«.

Итак, очередной истребитель получил путевку в жизнь, а заодно и новое имя — Як-3. Первые серийные самолеты направили в 91-й ИАП 2-й ВА, который в июне 1944 года принимал участие в наступательной Львовской операции. Более 40% летного состава полка составляли молодые пилоты, никогда не принимавшие участия в боях. Тем не менее, за полтора месяца они успешно выполнили 430 боевых вылетов провели пять воздушных групповых боев, уничтожив 23 самолета противника. Свои потери составили два Як-3. Вывод пилотов был однозначен : «На высотах до 5000 м (выше боев не проводилось) Як-3 превосходит и Me-109 и ФВ-190. Як-3 легко догоняет истребители противника на вертикальном восходящем и нисходящем маневре» .

Особенно запомнился летчикам бой 16 июля 1944 года, который показал что самолеты Як-3 с успехом могут вести борьбу с численно превосходящим противником. Бой начали десять Як-3 против восьми Ме-109 и четырех ФВ-190 с наращиванием сил с нашей стороны до 18 и до 24 самолетов со стороны противника В итоге было сбито 15 вражеских истребителей и лишь один Як-3.

Первые две сотни серийных Як-3 вооружались пушкой ШВАК и одним синхронным пулеметом УБС, а затем был установлен второй синхронный УБС. Из недостатков самолета летчики отмечали малый запас топлива, что делало неэффективной свободную охоту ввиду малой продолжительности боевого вылета. Поэтому Як-3 использовались в основном по вызову наземных постов. Другой недостаток — слабое крепление верхней обшивки крыла. Были даже зафиксированы случаи ее отрыва на выходе самолета из пикирования с максимальной скоростью. Однако бывали случаи, что несмотря на такие повреждения истребители совершали нормальную посадку. Зная опасную особенность машины, летчики старались не выходить на недопустимые режимы, потому неприятности скоро прекратились, и легкий маневренный Як-3 быстро завоевал популярность.

Отличные летные данные машины, многочисленные вражеские самолеты, поверженные в боях на этом истребителе, и высокий эмоциональный подъем, характерный для заключительного периода войны способствовали тому что в сознании многих пилотов Як-3 стал символом советского истребителя предвестником Победы.

Мысли тех, кто летал и сражался на Як-3, пожалуй наиболее образно выразил генерал-майор авиации Герой Советского Союза командир 303-й авиационной дивизии Георгий Нефедович Захаров: «До получения частями 303-й дивизии самолета Як-3 я летал на всех истребителях начиная от И-2бис, включая иностранные, а также истребители Як-1, Як-7Б, Як-9 (всех вариантов). В последнее время летал на самолете Ла-5ФН считая его наилучшим. С поступлением Як-3 выполнил на нем ряд полетов и сделал следующий вывод подобному истребителю нет конкурентов. В эксплуатации Як-3 прост и доступен техсоставу, устойчив при взлете и при посадке, в пилотаже доступен любому летчику что совершенно исключено для самолета Ла-5ФН. Летчиками 18-го гвардейского полка и отдельного истребительного полка «Нормандия» Як-3 был освоен после 3-5 часов полета. На самолете Як-3 я провел ряд учебно-воздушных боев с Як-9 и Ла-5 и всегда выходил победителем. Приходилось встречаться на поле боя с Me-109 и Як-3 показал абсолютное превосходство».

Любопытно, что генерал Захаров после войны долгое время не расставался со своим Як-3. И в 50-е годы этот самолет «…был хоть куда, исправно выжимая свои семьсот километров в час на пикировании».

Бесспорно, Як-3 — один из самых совершенных наших истребителей времен Великой Отечественной войны. Конструкция истребителя была проста и рациональна. Основу фюзеляжа составляла стальная трубчатая ферма. С целью сокращения веса ферма фюзеляжа выполнялась зацело с моторамой. В остальном каркас фюзеляжа так же, как и его теоретические обводы не отличался от Як-1, Як-7 и Як-9. В носовой части обшивку фюзеляжа составляли легкосъемные дюралевые капоты, хвостовая часть обшивалась фанерой. Крыло Як-3 неразъемное двухлонжеронное. Профиль крыла — «стандартный яковлевский» Clark YH с относительной толщиной 14% у корня и 7% на конце крыла. Для сравнения на Як-1, Як-7, Як-9- 15% у корня и 8% на конце. Крыло имело металлический каркас-лонжероны, нервюры и фанерную обшивку. Как и на Як-9 обшивка приклеивалась к специальным фанерным накладкам, приклепанным к металлическому каркасу заклепками. Опыт боевого применения показал что такое соединение недостаточно прочное.

Уже после войны для Як-3 было сделано крыло с дюралевой обшивкой но серийно этот самолет не строился. Однако металлическое крыло Як-3 вскоре нашло применение на учебно-тренировочном Як-11 и на реактивном Як-15. Точно также на этих самолетах на металлические были заменены деревянные киль и стабилизатор Як-3. На всех истребителях Яковлева для оперения использовался профиль RAF-30.

Силовая установка истребителя состояла из мотора ВК-105ПФ2 мощностью 1240 л.с. с воздушным винтом автоматически изменяемого шага ВИШ-105СВ-01. Бензобаки, как на всех истребителях Яковлева, размещались в крыле, их общий объем составлял 370 литров. Водяной радиатор установили за кабиной пилота. Особенность установки водяного радиатора на Як-3 заключалась в том, что он был глубоко «утоплен» в фюзеляж, а канал подвода воздуха к радиатору резко расширялся. Это приводило к уменьшению скорости воздушного потока, обдувающего радиатор. В результате эффективность охлаждения повышалась, а аэродинамическое сопротивление самого радиатора, как и его наружного обтекателя существенно снижалось. Тот же принцип использовался и при компоновке маслорадиаторов. Вооружение Як-3 состояло из мотор-пушки ШВАК и двух синхронных пулеметов УБС.

С целью предельного облегчения на Як-3 был установлен минимально необходимый комплект бортового оборудования, позволивший вести бой днем в простых метеусловиях. Обязательным элементом оборудования была радиостанция обеспечивающая двухстороннюю радиосвязь.

Выпуск и уборка шасси, посадочных щитков, управление тормозами на всех истребителях Яковлева осуществлялись пневмосистемой. По сравнению с гидросистемами, используемыми для этих целей на истребителях Лавочкина или с электросистемами американских истребителей, пневматика была менее надежной доставляла много хлопот механикам .Зато экономия веса составляла десятки килограммов.

С появлением Як-3 в нашей стране был налажен массовый выпуск истребителей, значительно превосходивших самолеты противника, завоевано безраздельное господство в воздухе, и итог войны был уже предрешен.

ЛТХ:

Модификация: Як-3
Размах крыла, м: 9,20
Длина, м: 8,50
Высота, м: 2,42
Площадь крыла, м2: 14,85
Масса, кг
-пустого самолета: 2123
-нормальная взлетная: 2692
Тип двигателя: 1 х ПД ВК-105ПФ2
-мощность, л.с.: 1 х 1240
Максимальная скорость, км/ч
-у земли: 567
-на высоте: 646
Практическая дальность, км: 648
Скороподъемность, м/мин: 1111
Практический потолок, м: 10400
Экипаж: 1
Вооружение: 1 х 20-мм пушка ШВАК, 2 х 12,7-мм пулемета УБС.

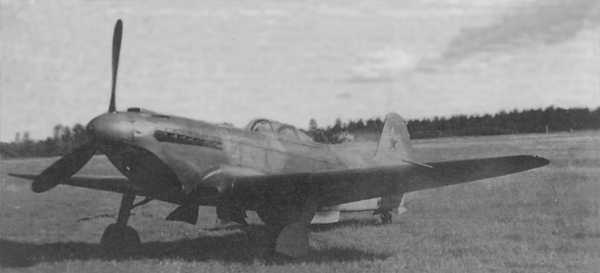

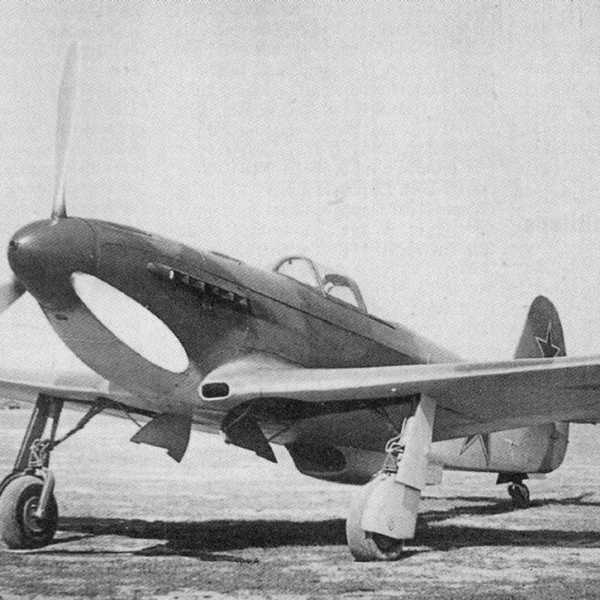

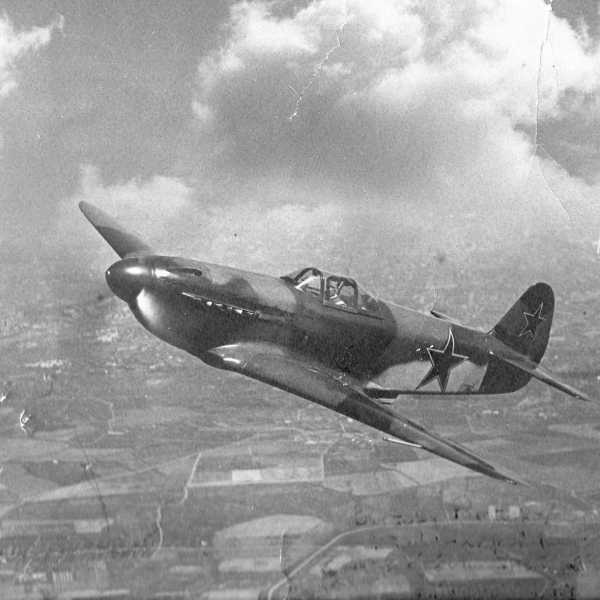

Истребитель Як-3 первой серии (Як-3ВК-105ПФ2) на испытаниях в лётно-исследовательском институте (ЛИИ).

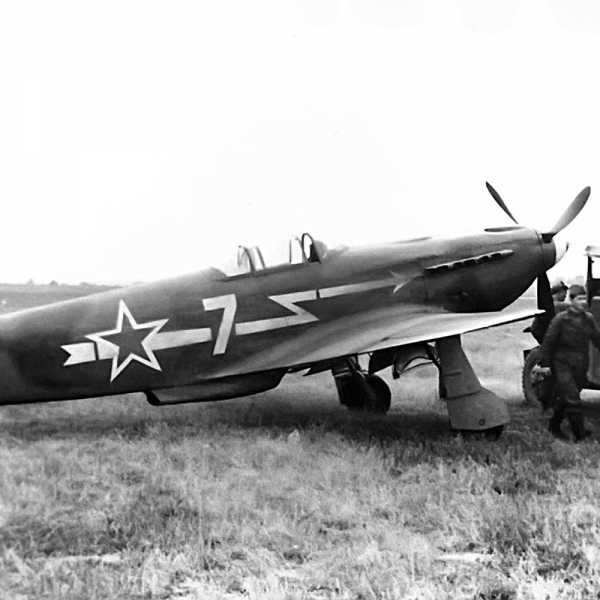

Истребитель Як-3 авиаполка «Нормандия-Неман».

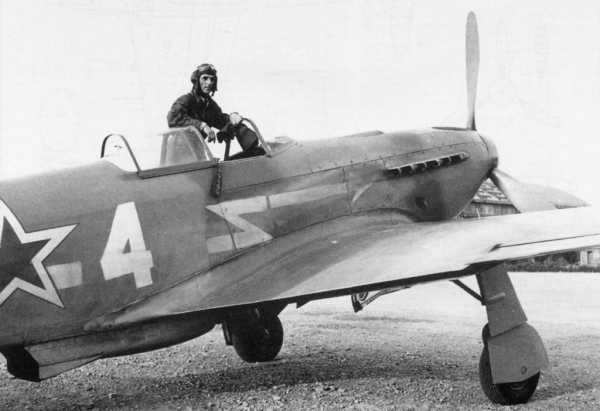

Истребитель Як-3. В кабине летчик-испытатель Расторгуев.

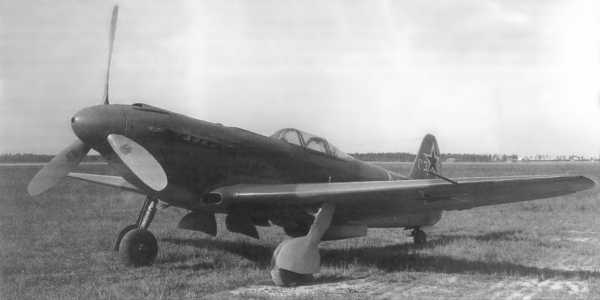

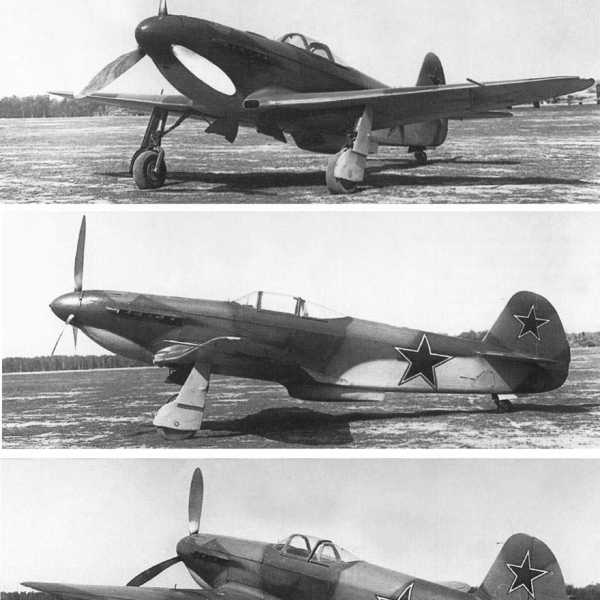

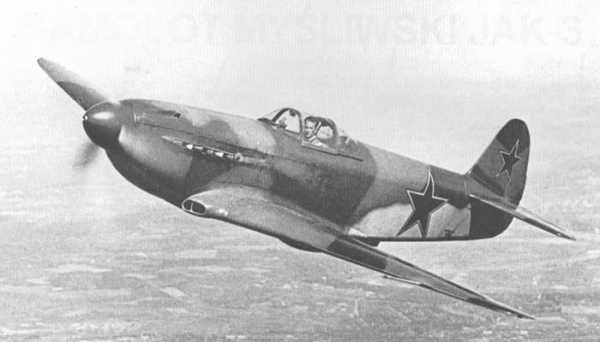

Истребитель Як-3 в стандартной конфигурации.

Истребитель Як-3 в стандартной конфигурации с пламегасителем выхлопных патрубков.

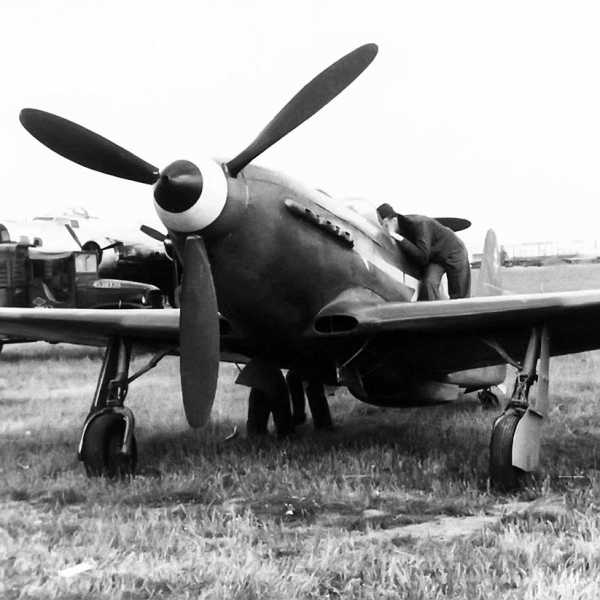

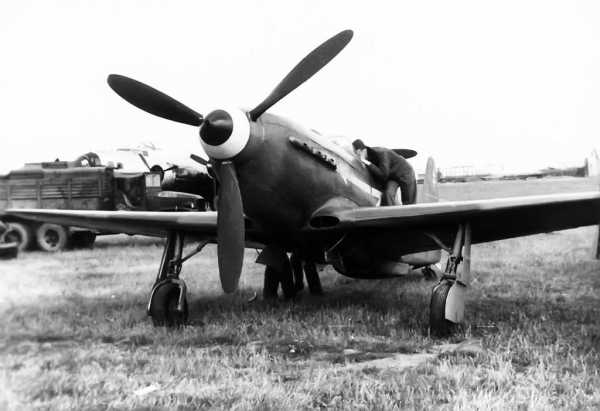

Заправка истребителя Як-3 из полка «Нормандия-Неман». 1944 г.

Подготовка истребителя Як-3 к вылету.

Летчики у истребителя Як-3 авиаполка «Нормандия-Неман».

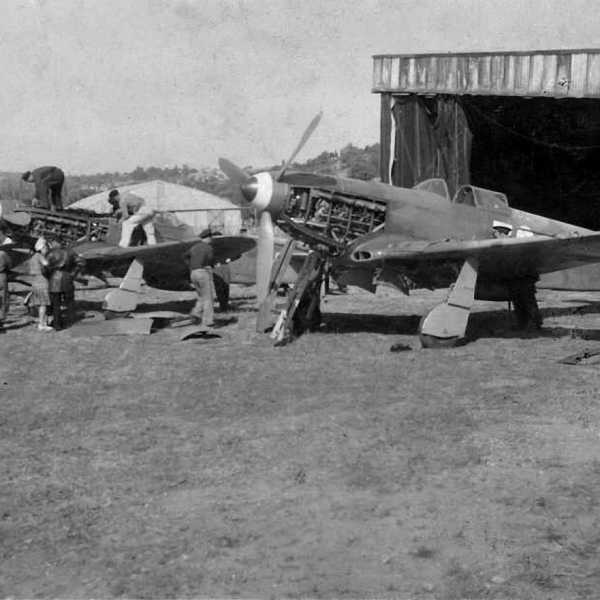

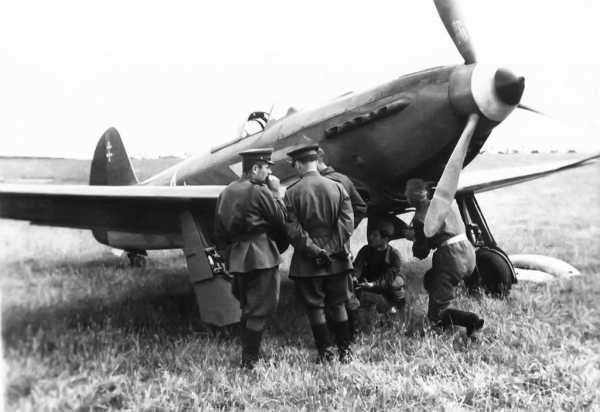

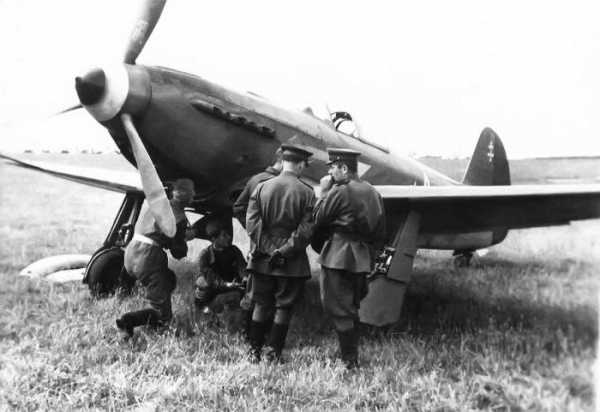

Проведение ТО на истребителях Як-3 полка «Нормандия-Неман». 1944 г.

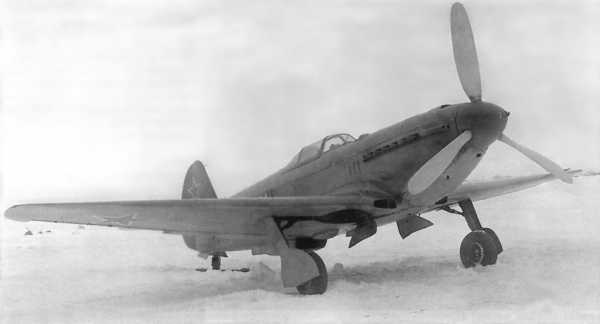

Истребитель Як-3 ВК-107А.

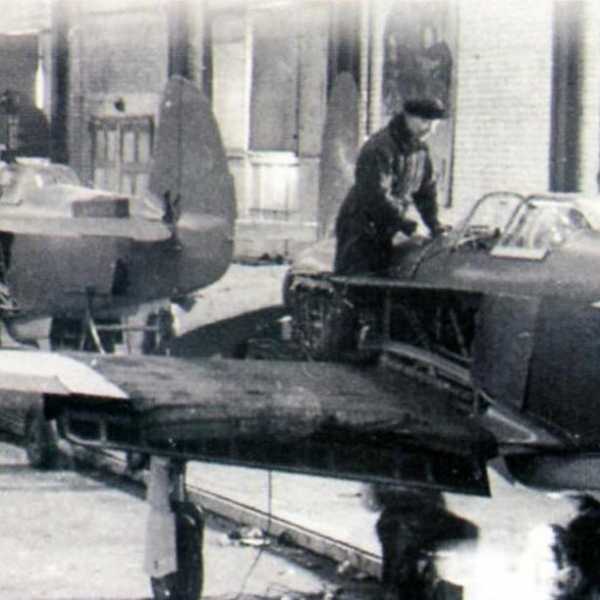

Серийная сборка Як-3 на конвейере саратовского авиазавода № 292. 1944 год.

А.С. Яковлев (в шинели) у истребителя Як-3.

Приборная панель истребителя Як-3.

Кабина истребителя Як-3. Музей Вадима Задорожного.

Кабина истребителя Як-3. Музей Вадима Задорожного.

Як-3. Рисунок.

Як-3. Рисунок.

Проекции Як-3 полка «Нормандия-Неман». Рисунок.

Як-3. Компоновочная схема 1.

Як-3. Компоновочная схема 2.

Як-3. Схема.

Як-3 ВК-107А. Схема.

.

.

Список источников:
В.Б.Шавров. История конструкций самолетов в СССР 1938-1950 гг.
Б.Л.Симаков. Самолеты страны Советов. 1917-1970.
Энциклопедия-справочник. Самолеты страны Советов.
А.Т.Степанец. Истребители ЯК периода Великой Отечественной войны.
АвиО. Константин Косминков. Истребитель Як-3 — мечта пилота.
Самолеты мира. Вячеслав Кондратьев. Предвестник победы.
«Война в воздухе» №№ 31-34. Истребители Як-1;-3;-7;-9 во Второй Мировой войне.
Антология Як. (Airfield.narod.ru).

xn--80aafy5bs.xn--p1ai

Отправить ответ

avatar
  Подписаться
Уведомление о
