Немецкая винтовка Mauser 98k — Великая армия!
Пересматривая советские киноленты о Второй мировой войне, может сложиться впечатление, что немецкая армия поголовно была вооружена пистолетами-пулеметами МР-40, которые у нас по какой-то причине называли «Шмайсерами». Но это неправда. В немецкой пехотной дивизии всего лишь 312 бойцов были вооружены МР-40. Основным оружием немецкого пехотинца под Москвой и Сталинградом была винтовка (вернее, карабин) Karabiner 98k. Весьма вероятно, что с таким же оружием их отцы поднимались в атаку где-нибудь под Верденом или Соммой двадцать лет до этого.
Ведь, Karabiner 98k – это не что иное, как модификация знаменитой пехотной винтовки Mauser Gewehr 98, которая прошла вместе с кайзеровской армией всю Первую мировую войну.
Среди сотен образцов оружия, созданных в прошлом столетии, немного найдется образцов, которые бы находились на службе почти пять десятков лет. Еще тяжелее вспомнить примеры вооружения, участвовавших сразу в двух мировых войнах. Среди магазинных винтовок очень похожая судьба у русской «трехлинейки», которая была принята в конце XIX столетия и прошла вместе с русской и советской армиями две мировые войны. Споры о том, какая из этих магазинных винтовок лучше продолжают до сих пор.
История создания
Винтовка Маузер, которую мы знаем под названием Mauser 98k, увидела свет в 1935 году, но это была лишь небольшая модернизация винтовки, выпущенной еще в 1898 году. Это оружие получилось настолько удачным, что прослужило более полувека. Литера k в конце аббревиатуры означает немецкое слово Kurz, что означает «короткий».
В 1898 году братья Маузеры уже являлись признанными оружейниками, компания, созданная ими, пользовалась отличной репутацией. Их продукция стояла на вооружении не только Германии, но и других армий того времени: Испании, Турции, Бельгии.
Разработки новой винтовки начались еще в 1871 году, в том году была выпущена Gewehr 1871 (Gew.71). Изделие получилось весьма удачным, и прусское военное министерство сделало заказ на сто тысяч единиц новой винтовки. Винтовка вышла настолько хорошей, что в следующие годы заказы посыпались один за другим. Разные страны выдвигали свои требования к новому оружию, что привело к появлению сразу нескольких типов винтовки, которые, впрочем, не слишком отличались между собой.
В конце концов братья решили собрать все удачные нововведения, которые появились в результате многолетней работы над различными модификациями Gew.71. К тому же несколько лет до этого в компании был создан новый, весьма совершенный для того времени патрон 7,92х57 мм, без выступающего фланца на гильзе. В ходе работ были испробованы патроны нескольких калибров, но выбор был сделан в пользу боеприпаса 7,92х57 мм. Именно эти работы в 1898 году привели к созданию новой винтовки Mauser Gewehr 98, которая была во многом схожа с другими образцами подобного оружия этого периода.
Это оружие приняли на вооружение немецкой армии в качестве единого оружия пехотных подразделений. Более того, винтовка получилась настолько удачной, что скоро была принята на вооружение в большинстве странах, с которыми братья Маузеры работали ранее. В 1899 году начался выпуск охотничьих винтовок на базе Mauser Gewehr 98, они также стали весьма популярными. Высокая прочность запирания ствола позволяла использовать даже самые мощные патроны, существовавшие в то время.
На протяжении следующих лет в конструкцию винтовки постоянно вносились усовершенствования, были созданы новые модификации. В 1902 году была создана винтовка Radfahrer-Gewehr 98 для самокатчиков, она отличалась загнутым стеблем рукоятки затвора.
Уже во время Первой мировой войны (в 1915 году) появилась снайперская модификация винтовки Scharfschiitzen-Gewehr 98, которая также имела загнутый затвор и специальные крепления под оптический прицел. В 1915 году было принято решение об отборе наиболее точных винтовок для установки на них снайперских прицелов, всего до конца войны было сделано более 18 тысяч подобных модификаций.
В 1908 году была выпущена модификация Kar.98a, которая разрабатывалась под остроконечную пулю с лучшей баллистикой. Эта винтовка имела доработанные прицельные приспособления. Kar.98a хоть и считался карабином, но не отличался от Gewehr 98 ни длиной ствола, ни общими габаритами. Дело в том, что в то время немцы считали карабином любую винтовку, приспособленную для использования в кавалерии. Основным отличием в этом случае являлся способ крепления ремня, который у Kar.98a отличался от стандартной винтовки.
Очень интересна модификация, которую называют «траншейным маузером». Это также детище Первой мировой войны. В этой винтовке устанавливался секторный магазин с емкостью двадцать патронов. Данное оружие было специально разработано для штурмовых подразделений, бойцы которых жаловались на недостаточную емкость стандартного магазина. Однако выяснилось, что подобный магазин не слишком удобен: он часто цеплялся, нарушал балансировку оружия и увеличивал его вес.
В 1914 году, не дожив несколько месяцев до начала мировой войны, умер один из конструкторов винтовки, Петер Пауль Маузер, так и не увидев звездный час своего детища. После этого серьезных изменений в конструкцию Mauser Gewehr 98 уже не вносили.
В 1923 году появилась еще одна модификация винтовки — Kar.98b, а еще через двенадцать лет — Kar.98k, которая является наиболее известной и самой массовой. Kar.98k (Karabiner 98k, Mauser 98k, K98k) был официально принят на вооружение в 1935 году и стал основным оружием пехотных подразделений немецких войск во Второй мировой войне. На этом оружии была применена затворная задержка, также до 600 мм была укорочена длина ствола. В это же время на базе карабина Mauser 98k была создана снайперская модификация Zf.Kar.98k, которая после ряда доработок (в основном они касались прицела) стала основным оружием немецких снайперов в мировой войне.
Интересно, что создание Mauser 98k стало результатом не только технических, но и политических решений. Дело в том, что после окончания Первой мировой войны немцам было запрещено иметь на вооружении винтовки. По условиям Версальского мира они могли использовать только карабины. Немцы назвали все оставшиеся у них винтовки Mauser Gewehr 98 карабинами Karabiner 98b, изменив при этом их прицельные приспособления, загнули рукоять затвора и заменили способ крепления ремня. Союзники не обратили на эту немецкую хитрость особого внимания.
Во время войны в конструкцию винтовки Маузер 98к были внесены некоторые изменения, целью которых было упрощение и удешевление ее производства. Например, для изготовления ложи и приклада стали использовать не ореховое дерево, а прессованную фанеру, что увеличило массу оружия на 300 грамм. Некоторые детали стали изготавливать методом холодной штамповки, была внедрена точечная сварка, несколько упростили прицельные приспособления, заменили деревянные накладки штык-ножа на бакелит. Хотя, следует отметить, что на характеристики оружия эти изменения особого влияния не оказали.
Карабин Mauser 98k заменил винтовку Mauser Gewehr 98, а также карабины Karabiner 98а и Karabiner 98b. Это оружие выпускалось до конца войны, всего были изготовлено более 14 млн экземпляров. Винтовка стояла на вооружении армий ФРГ и ГДР после окончания Второй мировой войны, она и сегодня используется в бундесвере для несения почетного караула. В разные годы Mauser 98k состоял на вооружении в армиях более двух десятков стран мира, он везде считался очень эффективным и надежным оружием.
Описание конструкции оружия
Mauser 98k является магазинной винтовкой с поворотным, продольно-скользящим затвором. Поворот затвора на 90 градусов происходит при запирании канала ствола, он имеет целых три боевых упора, что обеспечивает исключительно прочное запирание. Кроме того, в затворе имеется специальное газоотводное отверстие, которое при прорыве пороховых газов отводит их вниз, в полость магазина.
Затвор легко вынимается из винтовки, для этого не нужны специальные инструменты. Для извлечения достаточно оттянуть специальный фиксатор и извлечь затвор назад.
Одной из особенностей затвора Mauser 98k является массивный и очень надежный выбрасыватель, который экстрагирует гильзы из патронника.
Ударно-спусковой механизм ударникового типа, ударник взводится при повороте рукояти во время открывания затвора. В задней части затвора расположен предохранитель, который имеет три положения. О предохранителе можно сказать только то, что он очень удобен. Одно горизонтальное положение блокирует затвор, при вертикальном положении затвор свободен, при другом горизонтальном положении можно вести стрельбу.
Конструкция предохранителя является несомненным преимуществом карабина Mauser 98k. Поднятый вверх флажок явно сигнализирует солдату о невозможности стрельбы, кроме того, он очень эргономичен и удобен, с ним можно легко управиться в рукавицах.
Mauser 98k имеет длинный и плавный ход спускового крючка, за что это оружие очень любили снайперы.

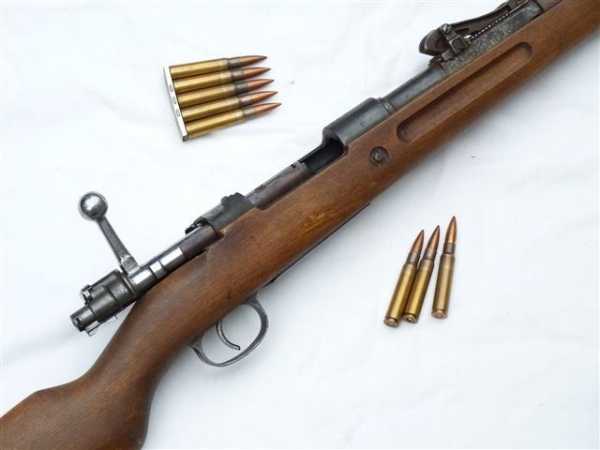

Питание винтовки происходит из магазина с емкостью пять патронов. О нем следует сказать несколько слов отдельно. Магазин на Mauser 98k двухрядный, коробчатый и несъемный, он полностью находится в ложе. Патроны в нем размещены в шахматном порядке. Конструкторы винтовок Mauser Gewehr 98 и Mauser 98k сумели добиться того, что магазин абсолютно не выступает за габариты оружия. Это весьма удобно для ее использования и выгодно отличает Mauser 98k от большинства винтовок того времени.
Достичь подобных результатов немецкие оружейники смогли за счет использования патрона калибра 7,92х57 мм, гильза которого не имела фланца, а также применив «шахматное» расположение патронов в магазине. Патрон 7,62×54 мм R, который использовали в российской «трехлинейке» имел фланец на гильзе, что увеличивало размер магазина, а также создавало проблемы при экстракции гильз из оружия.
Снаряжать винтовку Mauser 98k можно было как с помощью обоймы, так и по одному патрону. Вставлять вручную патрон в патронник было строго запрещено.
Прицельные приспособления Mauser 98k состоят из обычного целика и мушки. Мушка типа «ласточкин хвост», с возможностью регулировки. Прицел находился на стволе, он регулировался на дистанциях от 100 до 1000 метров.
Ложе деревянное, с рукоятью пистолетного типа. Приклад имеет стальной затыльник. В начале войны ложе и приклад изготавливались из орехового дерева, потом все чаще для изготовления ложа стали применять штампованную фанеру. В прикладе было сделано специальное углубление для хранения принадлежностей.
И Mauser Gewehr 98, и Mauser 98k комплектовались штык-ножами клинкового типа, которые крепились к особому наконечнику ложа. В Германии было разработано семь видов штык-ножей (это только основные виды) для этого оружия. Стандартным штык-ножом для карабина Mauser 98k являлся SG 84/98, который был существенно короче и легче, чем у Mauser Gewehr 98. Важность штыкового боя во время Второй мировой войны существенно снизилась, поэтому с 1944 года карабины перестали комплектовать штык-ножами.
Отличия Mauser Gewehr 98 и Mauser 98k
Отличия между этими образцами стрелкового оружия были не слишком большие, их тяжело назвать принципиальными. Вот основные из них:
- Mauser 98k имеет более короткий ствол;
- у Mauser 98k загнутая вниз рукоятка затвора, меньше длина ложи, в ней есть выемка для рукоятки затвора;
- карабин имел особое («кавалерийское») крепление ремня;
- на Mauser 98k используется затворная задержка.
Основные плюсы карабина Mauser 98k по сравнению с винтовкой Мосина
Так какая же винтовка лучше: немецкая Mauser 98k или российская «трехлинейка»? Они были разработаны примерно в одно время, имели схожий калибр патрона и характеристики.
Немецкая винтовка имеет ряд неоспоримых преимуществ: она удобнее, в ней нет выступающего магазина, предохранитель очень эргономичен. Следует отметить патрон, который использовался на Mauser 98k. Именно отсутствие фланца на гильзе обеспечило многие преимущества винтовки.
Разборка немецкой винтовки была простой и не требовала дополнительных инструментов.
Кроме того, винтовка Мосина имела менее удобный приклад, который больше подходил для штыкового боя, чем для точной стрельбы. При перезаряжании винтовку следовало отнимать приклад от плеча, что снижало скорострельность и сбивало прицел. «Трехлинейка» имела тугой и длинный спуск, не способствующий повышению меткости стрельбы. Российскую винтовку необходимо было пристреливать со штыком, иначе точка попадания смещалась в сторону, носить же винтовку всегда со штыком было очень неудобно. Со временем штык расшатывался, что существенно снижало меткость.
Рамочная обойма, которая использовалась на «трехлинейке» не способствовала скорости заряжания в бою.
Это только основные недостатки винтовки Мосина. Да, она была весьма надежной, имела мощный патрон и была простой в изготовлении. Но уже на начало Первой мировой войны она не была самой современной, на момент начала Второй мировой войны ее можно смело назвать устаревшей.
Технические характеристики
Модель | Mauser Gewehr 98 | Karabiner 98k |
Производитель | Mauser-Werke A.G. | |
Патрон | 7,92×57 мм Mauser | |
Калибр | 7,92 мм | |
Вес без патронов | 4,1 кг | 3,7 кг |
Вес с патронами | н/д | |
Длина | 1250 (со штыком 1500) мм | 1100 (со штыком 1340) мм |
Длина ствола | 740 мм | 610 мм |
Количество нарезов в стволе | 4 правосторонних | |
Ударно-спусковой механизм (УСМ) | Ударникового типа | |
Принцип действия | Продольно-скользящий поворотный затвор | |
Предохранитель | Флажковый | |
Прицел | Мушка и целик | Мушка с намушником и целик |
Эффективная дальность | 500 м | |
Прицельная дальность | 2000 м | 1000 м |
Начальная скорость пули | 878 м/с | 860 м/с |
Вид боепитания | Неотъёмный двухрядный магазин | |
Количество патронов | 5 | |
Годы производства | 1898–1945 | 1935–1945 |
big-army.ru
Винтовка Маузера – аргумент немецкой внешней политики
Магазинная винтовка Маузера образца 1888-го года стала наглядной иллюстрацией известной аксиомы, гласящей о том, что война является прямым продолжением политики, только несколько иными средствами. Разработка новейших типов вооружения одной страной моментально вызывает поиск адекватного ответа ее потенциальными противниками. Принятие Францией на вооружение в 1886-м году восьмимиллиметровой винтовки Лебеля вынудило Германию перевооружать и свою армию новейшим образцом стрелкового оружия, созданного фирмой Пауля Маузера. Новая разработка превосходила свой французский аналог по боевым и служебно-эксплуатационным характеристикам.
«Маузер» — винтовка, ставшая самым массовым и эффективным стрелковым вооружением немецких пехотинцев Первой мировой и почти на полувековой период занявшая достойное место в структуре германского вооружения. Образец 1888-го года послужил также основой множества последующих моделей (и не только в Германии). Эта винтовка Маузера была оснащена затвором, конструкция которого остается неизменной до сих пор. Однако изначально он сочетался с устаревшим восьмимиллиметровым патроном.
Ввиду новых, более высоких технических и тактических требований после серии полевых испытаний на вооружение немецкой армии приняли новые 7,92-миллиметровые патроны, имевшие более совершенный пороховой заряд и пулю. Винтовка Маузера, несколько модифицированная под новый вид боеприпасов, получила название «Gewehr 1898». Данный образец стал одним из наиболее удачных, эффективных и распространенных типов стрелкового вооружения в своем классе.
Даже в более поздних моделях множество конструкционных решений было позаимствовано из этой, ставшей классикой, винтовки. Хоть она была несколько длинноватой, но зато отлично сбалансированной и преимущественно прекрасного качества.
Ближе к середине войны на передовую начали поступать экземпляры достаточно грубого исполнения. Однако изготовленная в нормальных условиях и по соответствующим технологическим нормам винтовка Маузера была очень надежным и даже изящным оружием. Она имела великолепно выполненные деревянные ложе и шейку приклада, изготавливаемую в форме рукояти, что значительно облегчало ее удерживание и прицеливание при стрельбе.
Винтовка Маузера оснащалась достаточно сложным с точки зрения техничного исполнения прицельным устройством целиком скользящего типа, что требовало хорошей боевой подготовки стрелка, особенно при ведении огня на больших дистанциях. Однако более поздние модели имели несколько упрощенный прицел, который требовал гораздо меньших производственных затрат и позволял значительно сокращать время обучения бойца. Такое стрелковое оружие идеально подходило для ведения огня на средних дистанциях, что и требовалось в условиях позиционной «окопной» войны.
Конструкция затворного устройства на протяжении всей войны практически не претерпела существенных изменений. Только в передней его части добавили дополнительный боевой выступ, который обеспечивал более надежное запирание при использовании нового патрона повышенной мощности. Продольно-скользящий тип затвора не добавлял оружию плавности, но зато не создавал лишних проблем с выбросом гильзы. Что же касается магазина, то он в данной модели был неотъемным, пятизарядным.
Хотя винтовка образца 1898-го года производилась в основном для нужд Вермахта, она явилась отправной точкой для создания подобного оружия и в других странах. Например, Испания одной из первых использовала систему, изобретенную Маузером, и стрелковое оружие, которое выпускали на Пиренеях, только в мелочах отличалось от своего немецкого прототипа. Масштабы производства данной винтовки в Германии и Испании были настолько впечатляющими, что вскоре она распространилась по всему миру. Ее взяли на вооружение такие государства, как Бразилия, Коста-Рика, Аргентина, Боливия, Иран, Китай, Колумбия, Мексика, Чили и Швеция.
На протяжении более века система Маузера демонстрирует прекрасные показатели точности, прочности и надежности. До сих пор в кругах экспертов не утихают дебаты о том, уместно ли именовать винтовку Маузера 1898-го года лучшим стрелковым оружием своего времени. Но несмотря на многочисленные сомнения, предельно ясно только одно – в период Первой мировой она ежедневно безотказностью, неприхотливостью и надежностью доказывала свое боевое превосходство.
Некоторые модификации этого стрелкового оружия выпускались со специальными оптическими прицельными устройствами, чем с удовольствием пользовались немецкие снайперы. Более того, винтовка Маузера может претендовать на роль первого противотанкового оружия. Немецкие солдаты совершенно случайно обнаружили, что она иногда пробивала слабое бронирование тогдашних британских танков.
fb.ru
Винтовка Mauser M 1871 / Infanteriegewehr М 71 (Германия)
Infanteriegewehr М 71 (Mauser M 1871)
Немецкий оружейник Петер Пауль Маузер (Peter-Paul Mauser, 1838-1914 гг) приступил к разработке казнозарядной винтовки под унитарный патрон в первой половине 1860-х годов. К 1865 году он создает механизм взведения УСМ винтовки с продольно-скользящим поворотным затвором и продолжает работу над своей системой уже в сотрудничестве с братом Вильгельмом Маузером (Wilhelm Mauser, 1834-1882 гг). Однако ни Германию, ни Пруссию, ни Австрию винтовка Маузеров не заинтересовала.
Финансовую помощь братьям в дальнейшей разработке винтовки предложил представитель фирмы «Remington» – Самюель Норрис (Samuel Norris). Между Норрисом и Маузерами было заключено соглашение, по которому американец получал соавторство в создании винтовки и роялти с каждого экземпляра оружия при его производстве. В период с 1867 по 1869 год Маузеры создают перспективную однозарядную винтовку калибра 11 мм (характерные особенности: простой продольно-скользящий затвор с поворотом при запирании, плоская боевая пружина в рукоятке затвора, отбойная цилиндрическая пружина ударника, качающийся отражатель, ударник взводится при движении затвора вперед). Маузеры совместно с Норрисом получают патент на эту винтовку, которая стала известна в оружейной среде как «Mauser-Norris M 67/69». Однако в дальнейшем фирма Remington отказалась поддерживать разработки новой системы, а партнерские отношения с Норрисом были расторгнуты.
Схема системы Mauser M 1871
Несмотря на это Маузерам удалось заинтересовать прусское военное руководство – винтовка с пластинчатой боевой пружиной с тыльной части рукоятки затвора попадает в королевскую прусскую военную стрелковую школу, где с ней проводятся полигонные испытания. Винтовка показала хорошие результаты и братьям было предложено устранить все замечания, выявленные оружейной комиссией тестирования.
В течении непродолжительного времени замечания были настолько устранены, что повлекли изменение технической конфигурации всего затвора. Характерными изменениями стали отказ от плоской боевой пружины в рукоятке затвора в пользу винтовой цилиндрической пружины и наличие в задней части стебля затвора флажкового предохранителя, который при повороте на 180˚ прочно запирал ударник, не позволяя ни выстрелить, ни открыть затвор.
2 декабря 1871 года, для замены игольчатой винтовки Дрейзе, на вооружение армии Германской империи официально принимаются новая пехотная винтовка конструкции Маузера вместе с металлическим унитарным патроном 11,15×60 R для нее. Винтовка получила обозначение «Infanteriegewehr М 71» (пехотная винтовка образца 1871 года), а также стала известна под наименованиями: Gewehr 71, Mauser Model 1871, Mauser M 71.
Затвор Mauser M 1871 в закрытом (сверху) и открытом (снизу) состоянии
Конструктивно Mauser M 71 представляла собой однозарядную винтовку с поворотным продольно-скользящим затвором.
Затвор Mauser M 1871 (вид сбоку)
Сцепление затвора со ствольной коробкой осуществлялось при его повороте гребнем, расположенным у рукоятки затвора. Внутри затвора помещался ударник с боевой пружиной. На хвост ударника навинчивался курок, передний срез которого служил боевым взводом. Срез задний гайки затвора служил предохранительным взводом. Гребень курка удерживал его от вращения при повороте затвора. При отпирании затвора, т. е. повороте его рукоятки влево, за счет взаимодействия наклонных поверхностей курка и стебля затвора курок отводился назад — происходило взведение ударника. На боевой личинке затвора крепился пружинный выбрасыватель.
В задней части стебля затвора размещен надежный предохранитель в виде флажкового переключателя — при повороте на 180˚ он своим венчиком прочно запирал ударник, не позволяя стрелку выстрелить и открыть затвор. Эта конструкция предохранителя оказалась настолько удачной, что стала характерной чертой всех более поздних винтовок Пауля Маузера.
Вид на дульный срез, мушку, крепление штыка
и шомпол Mauser M 1871
Ствол винтовки цилиндрический с 4-мя правосторонними нарезами. Крепится к ствольной коробке с помощью винтовой резьбы, а к ложе двумя ложевыми кольцами и наконечником цевья.
Стальная спусковая скоба крепится к ложе двумя винтами.
Неразрезная ложа деревянная, с длинным цевьем и прямой узкой шейкой приклада. Стальной затыльник приклада Г-образной формы, крепится к ложе винтами.
Передняя антабка расположена в нижней части переднего ложевого кольца, а задняя антабка – в передней части спусковой скобы.
Шомпол стальной.
Прицел Mauser M 1871
С помощью кольца, паза и защелки к винтовке с правой стороны ствола на мощную муфту крепился штык-тесак.
Прицельные приспособления состоят из мушки у дульного среза, и целика, размещенного сверху казенной части ствола. Рамочный прицел рассчитан на стрельбу до 1600 м.
После начала производства собственного оружия фирмой «Mauser» Петер Пауль Маузер продолжил работы по дальнейшей разработке своей системы. В результате этого на базе винтовки Gewehr 71 были созданы различные модели оружия.

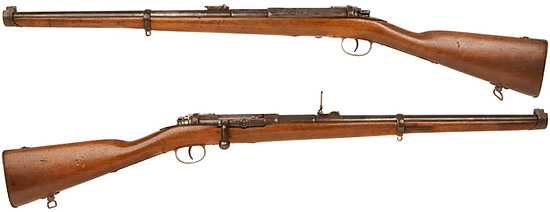

Kavalleriekarabiner M 71
В 1875 году на вооружение армии Германской империи был официально принят карабин «Kavalleriekarabiner M 71» (кавалерийский карабин образца 1871 года), созданный на базе винтовки Mauser M 71. Карабин отличался от винтовки значительно уменьшенной длинной и массой оружия. Рукоятку затвора карабина отогнули вниз для сокращения поперечного габарита и уменьшения пути руки от спускового крючка при перезаряжании. Изменили прицельные приспособления – мушку перенесли в верхнюю часть наконечника цевья, а у целика снизили прицельную дальность стрельбы до 1200 м. Заднюю антабку перенесли со спусковой скобы в нижнюю часть приклада. Слегка изменили форму цевья и затыльника приклада. Убрали шомпол, крепления для штыка и одно ложевое кольцо.
Kavalleriekarabiner M 71
В 1879 году была предложена версия для пограничной охраны, получившая название «Grenzaufsehergewehr M 79» (пограничная винтовка образца 1879 года). В этой модификации использовался собственный патрон 11.15х37.5 R, являвшийся укороченной версией армейского патрона 11,15×60 R. Само оружие представляло собой версию винтовки Infanteriegewehr М 71 с укороченным стволом и цевьем. Рукоятку затвора отогнули, как и в кавалерийском карабине. Ложевые кольца крепления ствола заменили креплением с проушиной под стволом, удерживаемым шпилькой, на которой располагалась передняя антабка. Слегка изменили форму затыльника приклада. Рамочный прицел заменили на перекидной целик с дальностью стрельбы до 600 метров.
Grenzaufsehergewehr M 79
В 1880 году Маузер патентует улучшенный вариант системы винтовки образца 1871 года, разработанный в 1878 году. Эта модель принимает участие в конкурсе на новую винтовку Сербии. Данным образцом заинтересовался сербский майор Кока Миланович (Koka Milanovic) и модифицировал ее. В итоге Сербия в конце 1880 года принимает на вооружение измененную Милановичем версию винтовки Маузера с обозначением «M 1880», также ставшую известной как «Mauser М 1878/80». «Сербская» модель отличалась патроном 10.15×63 R, затвором, напоминающим затвор итальянской винтовки Vetterli М1870 и прогрессивной нарезкой ствола разработки Милановича. Производство этого оружия было налажено в Германии на заводе братьев Маузеров. В 1907 году многие из этих винтовок были переделаны под патрон 7х57 мм и 5-и зарядный магазин, получив обозначение М 80/07 и часто назывались «Djurich Mauser».
В 1884 году, после шестилетних разработок, на вооружение Пруссии принимается модель «Infanteriegewehr М 71/84» — первая успешная германская военная магазинная винтовка, разработанная Маузером. Эта модель не содержала каких-либо принципиально новых решений и представляла собой «переделочный» образец винтовки Mauser M 71. В компоновку М.71 был встроен подствольный трубчатый магазин емкостью на 8 патронов. Помимо магазинной системы, винтовка была оборудована эжектором и отсечкой магазина. Эта же система была принята на вооружение Сербии и Вюртемберга.
Infanteriegewehr М 71/84
В 1887 году появилась винтовка Маузера под патрон 9.5×60 R, разработанная для продажи на экспорт в Турцию. Турецкая модель 1887 года в целом была основана на М.71/84 и сохранила магазин, затворную группу и прицельные приспособления немецкого прототипа при слегка модифицированной ложе. Однако применение более мощного патрона на спрессованном дымном порохе потребовало усилить схему запирания, для чего в задней части затвора появился дополнительный боевой упор.
Принятие винтовки Mauser Model 1871 на вооружение Германии обеспечило братьев Маузер выплатами по роялти с каждого экземпляра оружия. В 1872 году Петер Пауль и Вильгельм Маузер создали фирму «Gebrüder Wilhelm und Paul Mauser», а на полученные средства приобрели у правительства Вюртемберга Королевский оружейный завод. В 1874 году фирма стала именоваться «Gebrüder Mauser und Cie» («Братья Маузер и Компания»).
Кроме производства на фирме «Mauser», Пруссия и Бавария массово изготавливала оружие Петера Пауля Маузера на заводах в Вестфалии, Эрфурте, Данциге, Шпандау, Зуле и Берлине. Крупные оружейные заказы размещались и за границей: в английском Бирмингеме (200000 винтовок) и на австрийском заводе в городе Штейр (240000 винтовок). В общей сложности, за все время производства модели образца 1871 года и ее модификаций, было изготовлено около 1000000 единиц этого оружия.
Infanteriegewehr М 71 | Kavalleriekarabiner M 71 | Grenzaufsehergewehr M 79 | |
Калибр, мм | 11.15×60 | 11.15×60 | 11.15х37.5 |
Длина, мм | 1350 | 1050 | 1134 |
Длина ствола, мм | 830 | 487 | 625 |
Вес, кг | 4.5 | 3.3 | 3.8 |
Прицельная дальность стрельбы, м | 1600 | 1200 | 600 |
В то время как Петер Маузер занимался разработкой новых моделей, его старший брат Вильгельм проводил довольно успешную работу с заграничными заказчиками. Винтовка Mauser Model 1871 продавались не только в страны Европы и Ближнего Востока, но и поставлялись в Азию. Эту модель приобрел Китай (заказ на 26000 винтовок), а также она использовалось армией Корейской империи.
После прекращения производства и снятия этого оружия с вооружения Германии оно не было забыто. В 1894 году Уругвай с помощью французской фирмы «Société Française d’Armes Portatives Saint Denis» конвертировал М71 из своих запасов под патрон 6.5х53 R (винтовки получили новые ложи, стволы, прицелы, ложевые кольца и расположенный сбоку шомпол). Некоторое количество однозарядных «Маузеров» было получено для вооружения ирландских добровольцев в 1914 году. В годы Первой мировой войны (1914-1918 гг) «Маузеры» М.71 и М.71/84, использовались тыловыми частями для возмещения последствий «винтовочного голода», от которого страны Тройственного союза страдали ничуть не меньше, чем Антанта.
weaponland.ru
Винтовка «Маузер» 98k — самое массовое оружие вермахта
Вопреки распространенному заблуждению, самым массовым стрелковым оружием германского вермахта были не пистолеты-пулеметы, а магазинный карабин Kar.98k.
Образованный в 1935 году вермахт нуждался в массовом оружии, и вполне естественно, что выбор пал на давно освоенную в производстве систему «Маузер».
О НОВОЙ МОДЕЛИ
Ход был подготовлен. Еще в начале 1932 года командование рейхсвера одобрило программу вооружения. В 1934 году фирма «Маузер-Верке АГ» представила «стандартную модель» своего рода укороченной винтовки, созданную на основе карабинов 98b и модели 1931 года. Ее и приняли на вооружение вновь созданного вермахта 21 июня 1935 года под обозначением Kar.98k (kurz). 98k стал единым образцом оружия для всех родов войск — пехоты, кавалерии, мотоциклистов, артиллеристов, саперов.
О КОНСТРУКЦИИ
В целом конструкция не изменилась: продольно скользящий поворотный затвор Маузера, запираемый на два боевых выступа, снабженный пружинным выбрасывателем и флажковым предохранителем; спуск с предупреждением; невыступающий двухрядный магазин, снаряжаемый из обоймы; усиленный казенник ствола. У карабина 98k рукоятка затвора отогнута вниз и помещается в выемке ложи, ремень крепится сбоку. Такие «кавалерийские» черты делали оружие компактнее, менее цепляющимся за элементы снаряжения. За счет изменения пазов ствольной коробки под обойму ускорилось заряжание: движущийся вперед затвор сам выталкивал пустую обойму. По израсходовании патронов подаватель магазина задерживал затвор, что служило стрелку сигналом перезарядить оружие. Прицел карабина 98k — секторный, с прямой планкой, мушка треугольного сечения может снабжаться съемным предохранителем (намушником).
Прицел по-прежнему насечен до 2000 м, хотя наиболее эффективным был огонь на дальностях до 800 м.
Ложа — цельная, с пистолетным выступом шейки приклада, короткой ствольной накладкой. Приклад усилен стальным затылком, снабжен диском для облегчения разборки затвора и прорезью для ремня. Штык-нож — короткий, с длиной клинка 252 мм. Особенностью принадлежности стал короткий шомпол — для чистки ствола солдаты свинчивали два шомпола.
О ПРОИЗВОДСТВЕ
Производство 98k начала «Маузер-Верке» на своих заводах в Оберндорфе и Берлин-Виттенау. Она оставалась основным изготовителем и далее, причем во время войны для производства оружия использовался труд военнопленных. К выпуску 98k подключили и другие заводы — «Зауэр унд Зон» в Зуле, «Густлов-Верке» в Веймаре, «Эрма» в Эрфурте, «Эрнст Грюнов» в Мюнхене, «Берлин-Зулер». Стволы поставляли «Берлин-Любекер Машиненфабрик» и «Руршталь АГ». Производили 98k и оружейные предприятия оккупированных стран: австрийская «Остеррайхише Ваффенфабрик» в Штайре, чешские заводы в Брно («Брюн АГ») и Поважской Бистрице, бельгийская «Фабрик Насьональ» («Эрсталь-Люттих»).
В 1942-1944 годах были реализованы меры по значительному упрощению и удешевлению производства 98k. Ряд деталей, включая ствольную коробку, изготавливали штамповкой, магазинные коробки выполнялись из жести, были упрощены ложевые кольца.
Воронение заменили фосфатированием, ввели точечную электросварку. Ореховое дерево ложи заменялось более дешевой древесиной дуба или клееной фанерой. Вводились «эрзац-штыки». В конце войны поставлялись карабины без шомпола, с упрощенным постоянным прицелом.
О МОДИФИКАЦИЯХ
Карабины «Маузер», удобные в прикладке, со сравнительно плавным спуском и тихой работой затвора, были неплохой базой для снайперского оружия. В 1939 году на вооружение приняли снайперский Zf.Kar.98k с прицелом ZF.39 четырехкратного увеличения. Прицел крепился на стойках над окном ствольной коробки. Предпочтение все же отдали 1,5-кратным прицелам ZF.40 и ZF.41, более отвечавшим возможностям карабина. Для их установки на колодке секторного прицела слева выполнялся специальный прилив под кронштейн. Такое крепление кронштейна открывало окно ствольной коробки. С 1942 года до 6 % всех 98k должны были выполняться с приливом под кронштейн оптического прицела. Для парашютистов в 1941 году были созданы две модификации 98k — одна со складывающимся прикладом, другая разборная, части которой соединялись прерывчатой резьбой.
О «ДВОЙНЯШКАХ»
Потери матчасти и необходимость вооружения все новых формирований вынуждали Германию не только наращивать выпуск оружия, но и шире использовать зарубежные образцы, производившиеся в оккупированных странах или трофейные. Прежде всего нужно вспомнить оружие чешского производства. Германских горных егерей, например, вооружали карабином Kar.33/40(t) — модификацией чешского vz.33 (или 16/33), созданной для германской армии и внешне отличавшейся стальной пластиной на левой стороне приклада. 33/40(t) имел снайперскую модификацию с креплением для оптического прицела кратности 4х и модификацию с отъемным прикладом. Польский «Маузер» wz.1929 обозначался Kar.29/40, австрийский Модели 31 -29/40(о).
Перед Второй мировой войной Германия успела поставить карабины в Китай, Португалию, Швецию, во время войны передавала оружие странам-союзникам и пронацистским формированиям.
О «КАСТОМИЗАЦИИ»
После войны оставшиеся в больших количествах карабины 98k частью передавались бывшим оккупированным странам, поставлялись в Израиль, Африку, Латинскую Америку, частью же шли на коммерческий рынок. Многие из последних переделывались в «спортивные» и охотничьи. Среди современных «кастомизаций» можно встретить образцы, в которых от 98k остались только ствольная коробка, затвор и крышка магазинной коробки.
3734warfor.me
Самозарядная винтовка Mauser M1898 (Германия) » Военное обозрение
Первым немецким конструктором, занявшимся тематикой самозарядных винтовок и сумевшим довести свои разработки до испытаний, стал Петер Пауль Маузер. Уже в конце XIX века он начал работы по перспективной тематике и со временем достиг определенных успехов. Тем не менее, от начала работ до принятия на вооружение первого серийного образца прошло более полутора десятилетий. За это время конструктором было создано несколько версий оружия, отличавшихся друг от друга системами автоматики и другими особенностями. Первым вариантом самозарядной винтовки от П.П. Маузера стало изделие Mauser M1898.П.П. Маузер приступил к изучению тематики самозарядного оружия в 1897 году. Вскоре он предложил свой вариант автоматики для перспективной винтовки, который планировалось реализовать в новом проекте. В дальнейшем первый вариант самозарядной винтовки, по году создания проекта, получил условное обозначение M1898. В конце того же года конструктор подал заявки на получение патентов разных стран. В частности, в Германии права изобретателя были защищены документом за номером 105619, а патент США получил номер US 639421A.
Оружейник предложил использовать для перезарядки оружия энергию отдачи, воздействующей на ствол и сцепленный с ним затвор. Запирать канал ствола при выстреле предлагалось при помощи раздвижных боевых упоров, шарнирно закрепленных на ствольной коробке. Из соображений экономии оружие с автоматикой должно было основываться на конструкции магазинной винтовки обр. 1898 г. Из имеющегося проекта планировалось заимствовать некоторые детали, которые в сочетании с новыми узлами и агрегатами должны были выполнять самостоятельную перезарядку оружия после выстрела.
Общий вид винтовки Mauser M1898. Фото Sportsmansvintagepress.com
Использование в качестве основы существующего образца сказалось на облике перспективной винтовки. Внешне она почти не отличалась от других систем того времени и, в частности, от винтовки Gewehr 98. Различить оружие разных типов можно было только по конструкции ствольной коробки и некоторых агрегатов, размещенных на ее внешней поверхности. Общая архитектура при этом оставалась без изменений: ствол большой длины, установленный на деревянной ложе, ствольная коробка позади него и магазин в нижней части оружия.
От предшественника самозарядная винтовка должна была получать нарезной ствол калибра 7,92 мм длиной 740 мм (93 калибра). Патронник предназначался для применения патронов 7,92х57 мм Mauser ранних модификаций. В связи с применением автоматики на основе отдачи ствола было решено доработать имеющийся агрегат. На внешней поверхности ствола появились новые детали, необходимые для соединения с прочими агрегатами оружия. При помощи таких нововведений обеспечивалась возможность возвратно-поступательного движения ствола в пределах нескольких миллиметров, необходимая для выполнения перезарядки. Кроме того, на казенной части ствола появилась втулка П-образного сечения, в которую должен был входить затвор. Также она отвечала за запирание ствола, взаимодействуя с боевыми упорами.
Позади ствола на ложе винтовки следовало закреплять ствольную коробку требуемой формы. Она имела верхнюю часть близкого к прямоугольному сечению с расширяющимся передним объемом, вмещавшим боевые упоры. Под трубчатой частью ствольной коробки имелся прямоугольный агрегат для размещения магазина и ударно-спускового механизма. Для полной разборки ствольной коробки следовало снимать заднюю крышку верхнего агрегата, извлекать все изделие из ложи, а затем снимать иные крышки и вынимать различные внутренние детали.
Общий вид оружия на чертеже из патента
Внутри верхней части ствольной коробки помещался затвор. Его основная деталь имела сравнительно большую длину и сложное сечение, близкое к прямоугольному с выступами в верхней части. Передняя часть затвора имела максимально возможную ширину, позади нее имелось сужение, плавно переходившее в широкую заднюю часть. Внутри затвора, на продольной оси и слева от нее, имелось два канала. Центральный канал проходил через весь затвор и вмещал ударник. В нейтральном положении игла ударника располагалась внутри затвора, деталь удерживалась в таком положении пружиной. При взаимодействии курка и хвостовика ударника последний должен был перемещаться вперед, сжимать пружину и бить по капсюлю патрона. Боковой канал затвора не был сквозным и предназначался для установки возвратной пружины. Возвратная пружина имела направляющий стержень.
Для взведения оружия перед стрельбой на правой поверхности ствольной коробки имелась узкая подвижная крышка с рукоятью на передней части. При перезарядке следовало потянуть рукоятку назад, а затем вернуть в исходное положение. Рукоятка и крышка взаимодействовали с затвором, перемещая их в нужном направлении. Во время стрельбы крышка и рукоятка оставались на своем месте и не двигались. Внутри рукоятки имелась кнопка, используемая в одном из режимов стрельбы.
Винтовка нового типа получила оригинальный механизм запирания подвижного ствола. Внутри передней расширенной части ствольной коробки, в соответствующих пазах ее стенок, помещались два подвижных упора сложной формы. Во время перезарядки они должны были взаимодействовать с казенной частью ствола, передними обводами затвора и ствольной коробкой, перемещаясь по требуемой траектории. При движении затвора вперед упоры сцепляли его со стволом, при откате всей системы – освобождать затвор.
Система запирания ствола. Рисунок Sportsmansvintagepress.com
Ударно-спусковой механизм винтовки M1898 был разделен на две основные части. Первая помещалась в нижней части ствольной коробки. В ее состав входили спусковой крючок, курок и боевая пружина, а также несколько других деталей. Основным элементом УСМ был курок сложной формы, закрепленный на оси. Сзади курок подпирался цилиндрической боевой пружиной, помещенной внутри цилиндрического кожуха и имеющей два внутренних направляющих стержня. Во взведенном положении курок блокировался набором тяг и коромысел, связанных со спусковым крючком. Нажатие на последний приводило к разблокировке курка и произведению выстрела.
Вторая часть ударно-спускового механизма, отвечавшая за режим огня, помещалась в задней части ствольной коробки, над курком и прочими деталями. Управление режимом огня предлагалось осуществлять при помощи поворотного рычажка, выведенного на заднюю стенку ствольной коробки и способного вращаться вокруг своей оси. Поворачиваясь и взаимодействуя с другими деталями, рычажок мог блокировать курок, а также выбирать «медленный» или «быстрый» самозарядные режимы. В последних случаях система тяг воздействовала на детали винтовки, блокируя возврат затвора в переднее положение.
Ниже затвора в его нейтральном положении размещался неотъемный коробчатый магазин на пять патронов, заимствованный у винтовки Gewehr 98. Внутри металлического корпуса, полностью убранного внутрь ложи, помещались пружина и толкатель. Распрямляясь, пружина должна была подавать патроны вверх и выводить их на линию досылания. Снаряжение магазина могло производиться вручную, по одному патрону, либо при помощи стандартных обойм.
Устройство автоматики винтовки M1898. Затвор в переднем положении, курок спущен. Чертежи из патента
Самозарядная винтовка П.П. Маузера получила стандартную для оружия того времени деревянную ложу с набором вырезов для установки необходимых деталей. Сверху подвижный ствол закрывался накладкой. Детали оружия скреплялись при помощи винтов, хомутов и т.д. Ложа имела шейку с пистолетным выступом перед прикладом.
Оружие получило стандартные винтовочные прицельные приспособления в виде мушки на дульной части ствола и открытого регулируемого прицела. Последний было решено установить на задней части крышки ствольной коробки, за окном для выброса гильз. Применение подвижного ствола не позволило использовать стандартное размещение прицела.
Подготовка винтовки M1898 к стрельбе почти не отличалась от аналогичных процедур с другим оружием этого класса. Следовало отвести затвор в заднее положение, а затем вставить в верхнее окно ствольной коробки обойму с патронами, либо поместить боеприпасы в магазин вручную, но последовательно по одному. Затем затвор возвращался в нейтральное положение, одновременно досылая патрон в патронник. После отключения предохранителя и установки требуемого режима огня можно было искать цель и стрелять.
При выстреле энергия отдачи должна была откатывать ствол и сцепленный с ним затвор на небольшое расстояние. После торможения ствола в крайнем заднем положении затвор продолжал по инерции уходить назад. При этом его передняя часть должна была оттягивать назад боевые упоры до их крайнего заднего положения. От такого воздействия, а также в результате взаимодействия со ствольной коробкой задние части упоров расходились в сторону, позволяя затвору уйти назад. Во время отката затвор извлекал и выбрасывал гильзу, а также взводил курок.
Автоматика при отведенном назад затворе. Чертеж из патента
После торможения в заднем положении затвор уходил вперед, толкаемый собственной возвратной пружиной. При этом происходило досылание верхнего патрона из магазина. Затем головная часть затвора входила во втулку ствола, что приводило к возвращению последнего в исходное положение с одновременным смещением боевых упоров и запиранием ствола. После возвращения ствола и затвора в крайнее переднее положение оружие было готово к новому выстрелу. Также присутствовала затворная задержка: после израсходования патронов в магазине толкатель не позволял затвору уйти вперед, что облегчало и ускоряло перезарядку.
Любопытной особенностью проекта Mauser M1898 было использование двух режимов стрельбы. В режиме «быстрого» огня винтовка использовала автоматику и осуществляла перезарядку самостоятельно. Стрелку оставалось лишь наводить оружие на цель и нажимать спусковой крючок. Стрельба в «медленном» режиме выглядела иначе. В этом случае после выстрела затвор откатывался назад, выбрасывая гильзу и взводя УСМ, после чего тормозился специальным рычагом. Для следующего выстрела стрелок должен был нажать кнопку на рукоятке затвора, связанную с блокирующим рычагом. Только после этого затвор перемещался вперед и готовил оружие к стрельбе.
Предполагалось, что использование двух режимов стрельбы позволит избежать излишней траты патронов за счет сокращения скорострельности при «медленном» огне. «Быстрый» режим рассматривался в качестве средства повышения скорострельности в соответствующих ситуациях, однако не являлся основным. В конце позапрошлого века даже у ведущих стран отсутствовал опыт применения самозарядных винтовок, что приводило к подобным интересным последствиям.
Устройство задней части ствольной коробки. Чертеж из патента
Первый проект самозарядной винтовки за авторством Петера Пауля Маузера был завершен в 1898 году, что привело к появлению его традиционного обозначения. На собственном оружейном заводе конструктор собрал опытный образец перспективного оружия, который планировалось использовать в будущих испытаниях. Прототип изготовили с широким применением готовых деталей, узлов и агрегатов, заимствованных у серийных винтовок, недавно заказанных армией. Благодаря этому сборка опытной винтовки не заняла много времени, после чего она была готова к проверкам.
Насколько известно, в ходе испытаний опытная винтовка M1898 показала недостаточную надежность работы механизмов. Отсутствие отработанных идей и решений привело к появлению массы «детских болезней», которые следовало обнаружить, изучить и ликвидировать. На это требовалось определенное время. Более того, некоторые проблемы могли сохраняться и в новых проектах.
Большинство недостатков винтовки негативно сказывалось на характеристиках, но не приводило к каким-либо инцидентам. Тем не менее, некоторые проблемы в ходе испытаний все же привели к трагическим последствиям. По традиции того времени, П.П. Маузер самостоятельно проверял свою винтовку на стрельбище. В ходе очередных испытательных стрельб во время выстрела произошло разрушение агрегатов оружия. Разлетевшиеся детали и осколки нанесли оружейнику многочисленные ранения лица, а также лишили его глаза.

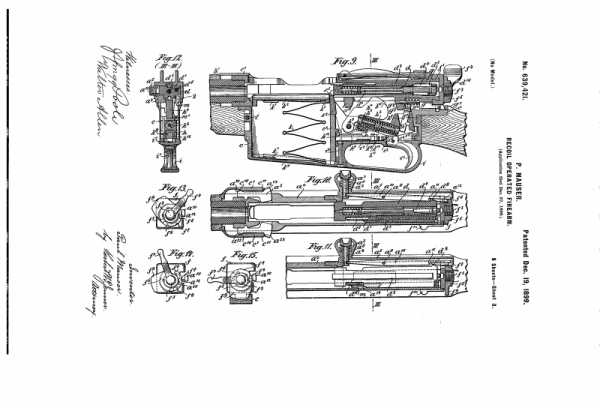

Элементы ударно-спускового механизма. Чертежи из патента
По имеющимся данным, поломка винтовки с трагическими последствиями привела к остановке работ по проекту M1898. К этому времени были изучены все основные особенности опытного образца, из-за чего сборку и дальнейшие испытания второго прототипа посчитали ненужными. Поврежденную опытную винтовку восстановили, хотя и не планировали использовать в новых испытаниях. По другим данным, ее утилизировали за ненадобностью, не выполняя ремонт.
Уже после завершения испытаний П.П. Маузер занялся получением патентов на свое новое изобретение. Даже не оправдав возлагавшиеся надежды, проект M1898 представлял некоторый интерес с точки зрения авторских прав. В итоге изобретатель получил патент, закрепляющий за ним права на оригинальную конструкцию самозарядной винтовки.
Даже тяжелая травма не смогла отвлечь П.П. Маузера от дальнейших работ по развитию стрелкового оружия. После завершения испытаний неудачного и ненадежного прототипа изделия M1898 он продолжил работу по созданию новых систем автоматики и оружия на их основе. Через несколько лет появился новый вариант самозарядной винтовки на основе иной автоматики. Следующая винтовка использовала энергию отдачи при длинном откате ствола.
По материалам сайтов:
http://forgottenweapons.com/
http://sportsmansvintagepress.com/
http://google.com/patents/US639421
topwar.ru
Винтовки по странам и континентам. Маузер из Радома и Маузер-Вергуэро (часть 13)
Офицер взял в руки карабин, вынул обойму, посмотрел, нет ли в стволе патрона и, нажав на спусковой крючок, подвигал затвором.— Стучит, — сказал он Калите.
— Мосинский, образца тридцать первого года, — объяснил тот, не разобрав, о чем говорит ротмистр.
— Радомский маузер не стучал.
— А этому песок не страшен. Хоть целую горсть всыплю в него, вытряхну, и он будет стрелять. — Калита говорил, поясняя свои слова жестами.
«Четыре танкиста и собака». Януш Пшимановский
Все меньше и меньше остается на карте мира таких стран, которые бы не были охвачены нашим циклом «Винтовки по странам и континентам». Были рассмотрены и винтовки таких крупных индустриальных держав, как Франция и Россия, а также США, такие европейские державы, как Швеция и Италия, а также Швейцария, «банановые республики» Центральной Америки и Карибы, а еще Китай и Япония, так что тех стран, с винтовками которых мы не познакомились, осталось совсем мало. И львиная доля всего просмотренного нами оружия оказалась винтовками системы братьев Маузер. Из этого можно сделать вывод, что были винтовки и получше, но, по комплексу характеристик именно эта винтовка оказалась самой востребованной. Причем ее и покупали, и производили на местах, что опять-таки свидетельствует в пользу ее высокой технологичности. Ну, а сегодня мы посмотрим, какими винтовками в конце XIX – начале ХХ века вооружались такие государства, как Польша и Португалия. Такой вот «разброс» по карте «и туда, и сюда»…
Начнем с Польши, которая вновь возникла лишь после Первой мировой войны на обломках Российской империи и стала ярким примером политики национального самоопределения. По одному из положений Версальского договора Польша получила бывший германский арсенал Данцига со всем его производственным оборудованием, и в этом ей очень, можно сказать, повезло. А затем, в 1921 году также в соответствии с Версальским договором от 28 июня 1919 года немецкие заводы фирмы «Маузер» поставили в Польшу порядка 1000 станков в счет выплаты военных репараций, и поляки тут же установили их на своем оружейном заводе в Варшаве. Важное значение для вооружения молодого польского государства сыграла и советско-польская война 1919-1920 гг., в ходе которой поляки получили большое количество стрелкового оружия, как поставленного ей ее западными союзниками, так и захваченного ей в качестве трофеев. И вот здесь польские военные могли выбирать, какую систему взять за основу: российско-советскую «трехлинейку», что в случае войны с Советской Россией гарантировало использование аналогичного патрона, французский лебель или германский маузер. Выбор имел важное значение, поскольку от него многое зависело. Например, Финляндия, воюя с СССР, захватила такое большое количество трофейных пулеметов ДП (около 10000!), что полностью обеспечила ими потребность своих войск в этом виде оружия (!) и…отказалась от производства и использования собственного пулемета «Лахти-Салоранта» М-26!
Клеймо варшавского оружейного завода.
В конечном счете, немецкая винтовка Gew. 98 и карабин Kar. 98a были выбраны в качестве основного стрелкового оружия новой польской армии, а производственные мощности были организованы в Варшаве и Радоме. Поляки использовали как новое оружие, так и переработали те немецкие винтовки, что оставались после Первой мировой войны. Польская версия Gew. 98 обозначалась как Kb Wz. 1898 — «Винтовка модели 1898 года». Польская версия немецкого Kar. 98a была названа KbK Wz. 1898. Дополнительный «К» для «карабина» обозначал короткую винтовку с отогнутой вниз рукояткой затвора.

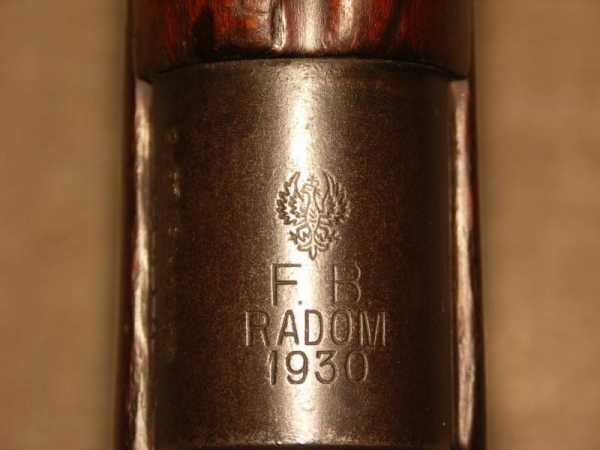

Клеймо оружейного завода в Радоме.
В 1929 году на вооружение польской армии поступил новый короткий маузер KbK Wz. 1929, имевший много общего с чешским VZ.24. У кавалерийской версии была отогнутая рукоятка, в то время как у пехоты – прямая. Как ни странно, в 1936 году, когда практически все в мире уже использовали короткую винтовку, подходящую как для пехоты, так и для конницы, поляки представили новую версию длинной Gew. 98, обозначавшейся как Kb Wz. 1898a. Правда, она имела лучшее качество изготовления, чем ранее, и предназначалась для стрелков, специально обученных стрелять на большие дистанции.
Все отличие KbK Wz. 1898 от, собственно, германского Gew. 98 заключалось в наличии крюка для постановки их в козлы.
Gewer 98 (Музей Армии в Стокгольме)
В середине 1930-х годов поляки финансировали свое новое производство винтовок, занимаясь тем, что накопленные в войне 1919-1920 годов оружие продавали… кому бы вы думали? Испанским республиканцам! Это интересно, поскольку польское правительство не испытывало к ним ни малейшей симпатии, а другим крупным поставщиком оружия для испанских красных был Советский Союз! И тем не менее – «деньги не пахнут!» И таким образом польские винтовки попали в Испанию. Причем не две-три тысячи, а очень даже внушительное количество — 95894! Кроме того, вплоть до начала Второй мировой войны поляки сохраняли огромные запасы российских мосиновских винтовок в качестве стратегического резерва.
Польская маузеровская винтовка Wz.29.
Что же касается винтовки WZ.98a, то она выпускалась фирмой «Państwowa Fabryka Broni» в 1936-1939 гг. на базе немецкой винтовки Gewehr-98 и оснащалась традиционным германским штык-ножом. Захваченные Вермахтом винтовки обозначались как G9-8 (р) или G-299 (р). Всего было выпущено около 70 тысяч таких винтовок. ТТХ карабина: калибр – 7,92 мм; длина – 1250 мм; длина ствола – 740 мм; масса – 4,4 кг; емкость магазина – 5 патронов 7,92х57 мм; начальная скорость пули – 880 м/с; скорострельность – 15 выстрелов в минуту; прицельная дальность выстрела – 2 км.
После Второй мировой войны советское оружие в Польше заменили маузеры довоенной польской армии, а примерно 373 тысячи советских карабинов M1944, которые были произведены в Польше в период с 1950 по 1955 год, получили обозначение «7,62 мм KbK Wz. 1944».
Что касается общих запасов оружия в Польше, то в декабре 1921 года они составляли примерно 254 тыс. винтовок Gewehr-98 и 19 тыс. карабинов Gewehr-98 а. Примерно 30 тыс. из них оказались в Польше как результат разоружения частей германский армии, еще 140 тыс. штук польская армия закупила в Бельгии и Франции, причем многие из них в свою очередь были трофеями, бывшими в употреблении. Кроме того, с начала ноября 1920 года по конец ноября 1921-ого на армейские склады поступили еще 84 тыс. маузеровских винтовок и карабинов, данных о происхождении которых не имеется.
К массовому выпуску собственного оружия на заводе в Варшаве приступили уже в 1923 году, а на радомском — в 1927-ом. Всего за год варшавский завод произвел около 22 тыс. винтовок, а к 1931 году еще и 190,5 тыс. карабинов. А радомский завод с 1927 по 1931 год еще около 158 тыс. винтовок образца 1898. Кроме того, с 1930 по май 1939 года заводом в Радоме было изготовлено 264300 карабинов модели 1929 года, а с 1936 по 1939 год еще и примерно 44500 Kb Wz. 1898a.
В то же время специалисты отмечали, что качество изготовления оружия было не слишком высоким. Особенную тревогу вызывала ситуация с карабинами, которые имели многочисленные недостатки в отношении надежности и меткости стрельбы. Например, отдельные детали затвора могли выйти из строя после всего лишь нескольких выстрелов, рассеивание при стрельбе было довольно большим, а отдача и дульное пламя – слишком уж сильными.
Винтовка Луис Фаусто де Кастро Гудес Диаса.
Первая современная винтовка в Португалии была принята на вооружение довольно необычным и неожиданным образом. Первоначально португальские военные хотели получить однозарядную винтовку. И такую винтовку для них разработал лейтенант португальской армии с впечатляюще длинным именем: Луис Фаусто де Кастро Гудес Диас. Винтовка Гудеса имела затвор, управляемый рычагом, примерно так же, как у винтовки Мартини-Генри. Испытания винтовки в 1885 годы были успешными. Хорошо показал себя и 8x60R рантовый патрон, однако если мы посмотрим на год, то увидим, что данная конструкция для своего времени немного запоздала.
Тем не менее в июле 1886 года Португалия заказала 40 000 винтовок Гудеса года австрийскому производителю оружия OE.W.G. (Oestterreichische Waffenfabriks-Gesellschaft), более известному как «Штейр». Но еще более странным было то, что Португалия годом ранее уже заказала фирме Кропачек 6000 винтовок и 3000 карабинов со скользящим затвором и трубчатым подствольным магазином, который был почти идентичен модели маузер М1871/84.
Фирма «Штейр» начала выполнение заказа, но встретилась с целым рядом технологических затруднений. Тут Португалия заявила, что отказывается от своего заказа в пользу винтовок фирмы Кропачека. Но «Штейр» заявила, что они уже выпустили 18000 винтовок и за них в любом случае нужно заплатить! И… Португалия заказ оплатила, но заявила, что они ей не нужны! И тогда фирма «Штейр» продала их… бурам в Южную Африку. И получилось так, что «Штейр» не только продала одни и те же винтовки дважды, но и получила прибыль за несуществующие винтовки, так как на момент оплаты их Португалией сделано их было всего 10000, то есть португальцев она попросту обманула! Таким образом прошедшие испытания винтовки Гудеса так никогда в армию своей страны и не попали. Зато туда попали винтовки Кропачека в следующих вариантах: пехотном, колониальном, «короткой винтовки» и карабина. Однако об этой винтовке на страницах ВО мы уже достаточно подробно рассказывали. Правда, в крупных военных конфликтах она, в отличие от винтовки Гудеса, воевавшей в англо-бурской войне (!), не участвовала, но в локальных военных конфликтах в Анголе, Мозамбике, Восточном Тиморе и Гоа ей довелось пострелять. Более того, известно, что их боевая карьера продолжалась в этих районах до 1960-х годов!
Винтовка «Манлихер-Шенауэр» М1903/14.
Схема устройства винтовки «Манлихер-Шенауэр» М1903/14.
Тут португальцы поняли, что оружие с подствольным магазином устарело, в 1895 году решили купить винтовку Манлихера и испытывали ее до 1898-ого. Но чем-то она им не понравилась и с 1900 по 1902-ой они тестировали винтовку, поступившую впоследствии на вооружение армии Греции – «Манлихер-Шенауэр» под греческий винтовочный патрон 6,5×54 мм. А вот результат оказался забавным: Греция приняла эту винтовку на вооружение в 1903 году и применяла до середины ХХ века, а вот Португалия… решила принять на вооружение винтовку… Маузера, но с затвором от винтовки «Манлихер-Шенауэр» и патрон 6,5×58 мм Вергуэро!
«Маузер-Вергуэро» М1904.
Клеймо, ставившееся на винтовках «Маузер-Вергуэро» Лиссабонского арсенала – «Карл I» (король Португалии с1889 – 1908)
Требуемую работу по созданию новой винтовки в 1904 году провел офицер португальской армии Хосе Альберто Вергуэро, разработавший также и патрон, и его «Маузер-Вергуэро» заменил винтовку Кропачека М1886 в качестве стандартной пехотной винтовки португальской армии на все то время, пока в 1939 году его в свою очередь не заменили маузером 98k. В Португалии она носила официальное обозначение Espingarda 6,5 mm m / 1904. Более легкая и более короткая версия оружия была классифицирована как карабин.
Информация о собственнике и производителе винтовки.
Для Португалии было произведено 100 000 винтовок. В 1906 году для федеральной полиции Бразилии были изготовлены дополнительные 5000 винтовок «Маузер-Вергуэро» под популярные в Южной Америке патроны 7 × 57 мм. В 1915 году в Южную Африку было продано 25 000 винтовок «Маузер-Вергуэро», поскольку южноафриканцам не хватало винтовок «Ли-Энфильд».
Устройство прицела.
Находясь на португальской и южноафриканской службе, эта винтовка использовалась в боях Первой мировой войны и в нескольких колониальных кампаниях. Немецкие колониальные войска в Восточной Африке также использовали винтовки «Маузер-Вергуэро», захваченные в качестве трофеев. А вот португальский экспедиционный корпус на Западном фронте использовал британское оружие и оборудование по соображениям материально-технического обеспечения, и поэтому эта винтовка им не применялась. Хотя Португалия во Второй мировой войне и была нейтральной, в 1942 году португальские войска ненадолго сражались против японцев, оккупировавших португальский Тимор, и тоже использовали винтовки «Маузер-Вергуэро».
Затвор и предохранитель.
В 1937 году после того, как португальская армия приняла на вооружение 7,92 ×57 мм маузер 98k, многие из оставшихся винтовок этого типа были перестволены под новые патроны 7.92×57 мм. Модифицированные винтовки назывались Espingarda 8 мм м/1904-39 и использовались в португальской армии до середины 1960-х годов, главным образом в ее заморских владениях.
Характерная конструкция мушки с «ушами».
Карабины М1937-А, а затем и М1941 производились в Германии на заводе в Обердорфе и несли на себе германскую маркировку. Карабинов первой модели португальцы заказали и получили 60000, а вот заказ на второй модели еще на 50000 единиц по вполне понятным причинам сорвался и уже произведенное оружие поступило в Вермахт с выбитым на патроннике гербом Португалии и годом – сначала «1937», а потом «1941».

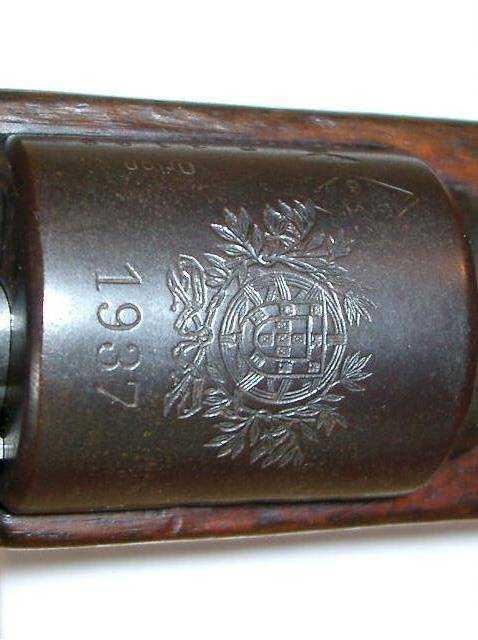

Клеймо на винтовках 1937 г.
Продолжение следует…
topwar.ru
Немецкая винтовка Маузер 98 образца 1898 и карабины Karabiner 98
В 1896 году были разработаны экспериментальные образцы винтовок для германской армии в калибрах 6×58,7,65×64 и 7,92×57. Затворная группа в целом была аналогична «шведскому маузеру» образца 1894 года, однако в конструкцию был добавлен еще один боевой упор в нижней части стебля затвора. Ранние образцы винтовок взводились при закрывании затвора, в поздних вариантах взведение осуществлялось при отпирающем повороте затвора. Чтобы уменьшить усилие, диаметр затвора в районе рукояти был увеличен. Ложа винтовок была с прямой шейкой, кронштейн для штыка располагался на правой стороне наконечника ложи.
Немецкая винтовка Маузера — видео
В конечном итоге решено было оставить в качестве основного патрон 7,92×57, а на вооружение немецкой армии поступила винтовка Маузера Infanterie-Gewehr M1898, или, как ее еще называли, Gewehr 98. От предшественниц эта модель унаследовала следующие особенности затворной группы:
— два боевых упора в головной части затвора плюс дополнительный упор в задней части, расположенный в одной плоскости с правым боевым упором и на некотором расстоянии перед стеблем рукоятки;
— кольцевой паз позади головных упоров, внутри которого вращался поясок, к которому крепилась «клешня» неповоротного экстрактора;
— открытая снизу чашечка затвора, обеспечивавшая контролируемое досылание;
— направляющий гребень, расположенный в одной плоскости со стеблем рукоятки;
— двухрядный магазин с шахматным расположением патронов и отделяемой крышкой;
— трехпозиционный флажковый предохранитель;
— взведение при отпирающем повороте затвора;
— монолитная перемычка ствольной коробки;
— скос правой боковины перемычки, обеспечивавший усилие первичной экстракции;
— останов затвора на левой боковине перемычки.
Однако у новой модели имелись и свои отличительные черты. Главным отличием было значительное увеличение диаметра отверстия в ствольной коробке, предназначенного для установки ствола, а также увеличение длины затвора и экстракционного окна. Такое решение позволило в дальнейшем адаптировать затворную группу под более мощные патроны. Кроме того, в конструкцию соединительной муфты был добавлен стопор с пружиной, препятствовавший повороту муфты относительно стебля при открытом затворе.
Ложа винтовки получила характерную пистолетную шейку и диск, предназначенный для установки в него бойка ударника при разборке затвора. В районе патронника ложу укреплял нагель, а ствольная накладка доходила до заднего ложевого кольца. Наконечник ложи имел характерный Н-образный вид и длинный прочный кронштейн для установки штыка. Размеченный до 2000 м секторный прицел отличался необычной формой — прицельная планка была фигурной и оснащалась боковыми пазами, внутри которых скользили выступы хомутика, перемещавшегося по прямой колодке с насеченной на ней шкалой расстояний. При длине 1250 мм Gewehr 98 весила 4,09 кг.
Популярность Gewehr 98 была настолько велика, что она была принята на вооружение большинства стран, прежде экспортировавших более ранние модели Маузера. Кроме того, с 1899 года был налажен выпуск охотничьих винтовок на базе затворной группы Маузера образца 1898 года. Исключительно прочное запирание и большой запас по габаритам позволил использовать самые мощные варианты патронов, включая .404 Jeffery и .375 Holland&Holland Magnum.
В 1902 году в конструкцию ударника была добавлена пара выступов, проходившая сквозь ответные вырезы в стебле и предотвращавшая накол капсюля при незапертом затворе. В 1917 году появилась модификация Gewehr 98/17, отличавшаяся секторно-рамочным прицелом, стволом цилиндрического профиля, штампованной крышкой затвора и подавателем, игравшим роль затворной задержки по израсходованию патронов. Разработанная в 1902 году винтовка Radfahrer-Gewehr 98 предназначалась для самокатчиков и снабжалась загнутым стеблем рукоятки затвора. Снайперский вариант Scharfschiitzen-Gewehr 98 появился в 1915 году, его отличали загнутая рукоятка затвора и две базы под кольца оптического прицела, расположенные в верхней части ствольной коробки и на ее перемычке.
Особого внимания заслуживает так называемый «траншейный маузер», в котором крышка магазина была снята, а вместо нее устанавливался постоянный секторный магазин емкостью 20 патронов. Он предназначался для штурмовых групп, недовольных меньшей емкостью магазина Gewehr 98 по сравнению с 10-зарядным магазином британской SMLE. Однако данный магазин легко повреждался, цеплялся за окружающие предметы, увеличивал массу оружия и нарушал его баланс, а заполнить его целиком из обойм было очень непростым занятием из-за довольно жесткой пружины. В конечном итоге он оказался на вооружении снайперов, которым понравилась возможность вести относительно продолжительный огонь без утомительной перезарядки по одному патрону (обойменное заряжание исключалось из-за расположенного над ствольной коробкой прицела).
С 1900 года началось производство карабина Karabiner 98, длиной 945 мм и массой 3,33 кг. От винтовки он отличался загнутым стеблем рукоятки затвора, укороченной до 1200 м разметкой секторного прицела, ствольной накладкой до дульного среза и отсутствием кронштейна для штыка. В 1902 году производство карабина было прекращено из-за невозможности использовать его в артиллерии, а вместо него был начат выпуск Karabiner 98A. Эта модель оснащалась кронштейном для штыка, поэтому наконечник ложи был смещен назад, а часть ствольной накладки оказалась перед наконечником. Производство этого карабина длилось до 1905 года, пока не выяснилось, что при стрельбе новыми патронами с остроконечной пулей дульная вспышка и грохот слишком усилились.
С 1908 года началось производство Karabiner 98AZ, длина которого была увеличена до 1090 мм, что исключило усиление дульной вспышки и грохота. Простой секторно-рамочный прицел был размечен на 2000 м, цевье и ствольная накладка накрывали ствол почти до дульного среза, причем ствольная накладка начиналась не от колодки прицела, а от ствольной коробки. Карабин снабжался шарнирным наконечником ложи с кронштейном для штыка и открытым намушником, а в нижней части ложи имелся крюк для составления в пирамиду. Из отличий ствольной коробки следовало отметить заметно меньший внешний диаметр посадочного места ствола. После 1920 года эта модификация получила наименование Karabiner 98a.
В 1914 году, накануне Первой мировой, Петер Поль Маузер скончался, не дожив ни до звездного часа своей системы, ни до горечи поражения Германии в войне. Все дальнейшие разработки системы Маузера велись конструкторами фирмы и не отличались какими бы то ни было кардинальными изменениями базовой конструкции.
Создание короткой винтовки Karabiner 98k, ставшей основой вооружения вермахта, сопровождалось целым рядом интересных событий, имевших отношение не столько к технике, сколько к политике. Согласно ограничениям Версальского мира, Германии запрещено было иметь на вооружении винтовки — разрешались только карабины. Вместо того, чтобы отправить в утиль свои Gewehr 98, немцы переименовали оставшиеся на вооружении рейхсвера после 1920 года винтовки в Karabiner 98b, а для формального соблюдения правил оснастили эти «карабины» упрощенным секторно-рамочным прицелом, по-другому расположили анлабки и загнули стебель рукоятки затвора. Как ни странно, никто не предъявил Германии претензий по этому поводу. Впрочем, вполне возможно, что такое спокойное отношение объяснялось тем, что после войны производство различных вариантов системы Маузер «расползалось» по всей Европе, в то время как Австрии с Германией запрещено было выпускать оружие на экспорт.
Тактико-технические характеристики винтовки Mauser 98
Масса, кг | 4,1/4,56 со штыком |
Длина, мм | 1250 |
Длина ствола, мм | 740 |
Патрон | 7,92×57 мм |
Калибр, мм | 7,92 |
Скорострельность, выстрелов/мин | 15 (боевая) |
Начальная скорость пули, м/с | 885 |
Прицельная дальность, м | 2000 |
Вид боепитания | неотъёмный магазин на 5 патронов, снаряжаемый обоймами |

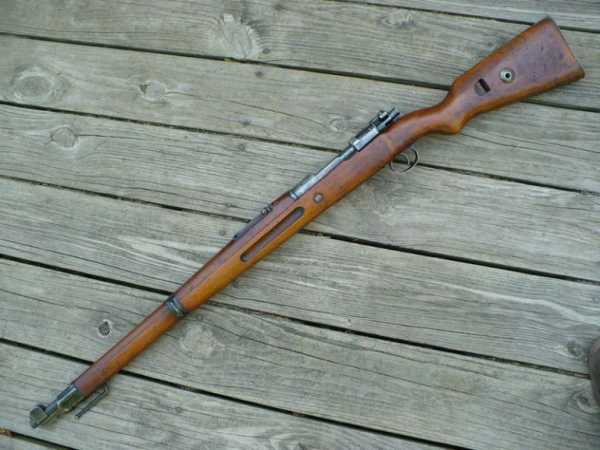

Фото винтовки Маузер 98
Это интересно
info-leaks.ru
