Россия располагает развитыми стратегическими ядерными силами, основным компонентом которых являются межконтинентальные баллистические ракеты разных типов, используемые в составе стационарных или подвижных грунтовых комплексов, а также на подводных лодках. При определенном сходстве на уровне базовых идей и решений, изделия этого класса имеют заметные различия. В частности, используются ракетные двигатели разных типов и классов, соответствующие тем или иным требованиям заказчика.

С точки зрения особенностей силовых установок все устаревшие, актуальные и перспективные МБР можно разделить на два основных класса. Такое оружие может оснащаться жидкостными ракетными двигателями (ЖРД) или двигателями на твердом топливе (РДТТ). Оба класса имеют свои преимущества, благодаря чему находят применение в различных проектах, и пока ни один из них не смог вытеснить из своей области «конкурента». Вопрос силовых установок представляет большой интерес и стоит отдельного рассмотрения.

История и теория

Известно, что первые ракеты, появившиеся много веков назад, оснащались твердотопливными двигателями на самом простом горючем. Такая силовая установка сохраняла свои позиции до прошлого века, когда были созданы первые системы на жидком топливе. В дальнейшем развитие двух классов двигателей шло параллельно, хотя ЖРД или РДТТ время от времени сменяли друг друга в качестве лидеров отрасли.


Пуск ракеты УР-100Н УТТХ с жидкостным двигателем. Фото Rbase.new-factoria.ru

Первые дальнобойные ракеты, развитие которых привело к появлению межконтинентальных комплексов, оснащались жидкостными двигателями. В середине прошлого века именно ЖРД позволяли получить желаемые характеристики при использовании доступных материалов и технологий. Позже специалисты ведущих стран приступили к разработке новых сортов баллиститных порохов и смесового топлива, результатом чего стало появление РДТТ, пригодных для использования на МБР.

К настоящему времени в стратегических ядерных силах разных стран получили распространение как жидкостные, так и твердотопливные ракеты. Любопытно, что российские МБР комплектуются силовыми установками обоих классов, тогда как Соединенные Штаты еще несколько десятилетий назад отказались от жидкостных двигателей в пользу твердотопливных. Несмотря на такую разницу подходов, обеим странам удалось построить ракетные группировки желаемого облика с требуемыми возможностями.

В области межконтинентальных ракет первыми стали жидкостные двигатели. Такие изделия имеют ряд преимуществ. Жидкое горючее позволяет получить более высокий удельный импульс, а конструкция двигателя допускает изменение тяги сравнительно простыми способами. Большую часть объемов ракеты с ЖРД занимают баки топлива и окислителя, что определенным образом снижает требования к прочности корпуса и упрощает его производство.

Одновременно с этим ЖРД и ракеты, оснащенные ими, не лишены недостатков. В первую очередь, такой двигатель отличается высочайшей сложностью производства и эксплуатации, негативно сказывающейся на стоимости изделия. МБР первых моделей имели недостаток в виде сложности подготовки к запуску. Заправка топлива и окислителя осуществлялась непосредственно перед стартом, а кроме того, в некоторых случаях была связана с некоторыми рисками. Все это негативным образом сказывалось на боевых качествах ракетного комплекса.


Жидкостные ракеты Р-36М в транспортно-пусковых контейнерах. Фото Rbase.new-factoria.ru

Ракетный двигатель твердого топлива и построенная на его основе ракета имеет положительные стороны и преимущества перед жидкостной системой. Главный плюс – меньшая стоимость производства и упрощенная конструкция. Также у РДТТ отсутствуют риски утечек агрессивного топлива, а кроме того, они отличаются возможностью более длительного хранения. На активном участке полета МБР твердотопливный двигатель обеспечивает лучшую динамику разгона, сокращая вероятность успешного перехвата.

Твердотопливный двигатель проигрывает жидкостному по своему удельному импульсу. Поскольку горение заряда твердого топлива почти не поддается контролю, управление тягой двигателя, остановка или повторный запуск требуют особых технических средств, отличающихся сложностью. Корпус РДТТ выполняет функции камеры сгорания и потому должен иметь соответствующую прочность, что предъявляет особые требования к используемым агрегатам, а также негативно сказывается на сложности и стоимости производства.

ЖРД, РДТТ и СЯС



В настоящее время на вооружении стратегических ядерных сил России состоит около десятка МБР разных классов, предназначенных для решения актуальных боевых задач. Ракетные войска стратегического назначения (РВСН) эксплуатируют ракеты пяти типов и ожидают появления еще двух новых комплексов. Такое же количество ракетных комплексов используется на подводных подлодках ВМФ, однако в интересах морской компоненты «ядерной триады» пока не разрабатываются принципиально новые ракеты.

Несмотря на свой солидный возраст, в войсках все еще остаются ракеты УР-100Н УТТХ и Р-36М/М2. Подобные МБР тяжелого класса имеют в своем составе несколько ступеней с собственными жидкостными двигателями. При большой массе (более 100 т у УР-100Н УТТХ и около 200 т у Р-36М/М2) ракеты двух типов несут значительный запас горючего, обеспечивающий отправку тяжелой головной части на дальность не менее 10 тыс. км.

Общий вид ракеты РС-28 «Сармат». Рисунок «Государственный ракетный центр» / makeyev.ru

С конца пятидесятых годов в нашей стране изучалась проблематика применения РДТТ на перспективных МБР. Первые реальные результаты в этой области были получены к началу семидесятых. В последние десятилетия такое направление получило новый толчок, благодаря чему появилось целое семейство твердотопливных ракет, представляющих собой последовательное развитие общих идей и решений на основе современных технологий.

В настоящее время РВСН располагает ракетами РТ-2ПМ «Тополь», РТ-2ПМ2 «Тополь-М» и РС-24 «Ярс». При этом все подобные ракеты эксплуатируются как с шахтными, так и с подвижными грунтовыми пусковыми установками. Ракеты трех типов, созданные на основе общих идей, построены по трехступенчатой схеме и оснащаются твердотопливными двигателями. Выполнив требования заказчика, авторы проектов сумели минимизировать габариты и массу готовых ракет.

Ракеты комплексов РТ-2ПМ, РТ-2ПМ2 и РС-24 имеют длину не более 22,5-23 м при максимальном диаметре менее 2 м. Стартовая масса изделий – порядка 45-50 т. Забрасываемый вес, в зависимости от типа изделия, достигает 1-1,5 т. Ракеты линейки «Тополь» комплектуются моноблочной головной частью, тогда как «Ярс», по известным данным, несет несколько отдельных боевых блоков. Дальность полета – не менее 12 тыс. км.

Нетрудно заметить, что при основных летных характеристиках на уровне более старых жидкостных ракет, твердотопливные «Тополи» и «Ярсы» отличаются меньшими габаритами и стартовым весом. Впрочем, при всем этом они несут меньшую полезную нагрузку.

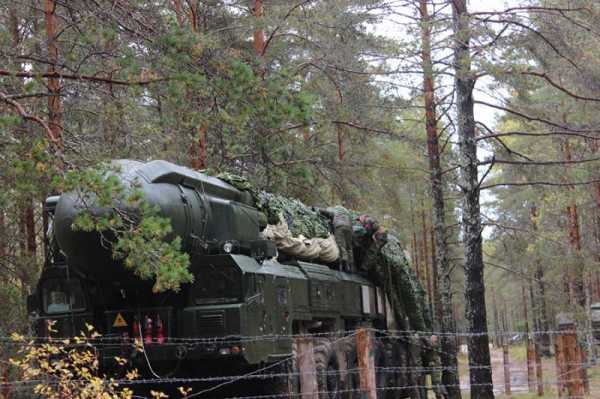

Подвижный грунтовый комплекс «Тополь». Фото Минобороны РФ

В будущем на вооружение РВСН должны поступит несколько новых ракетных комплексов. Так, проект РС-26 «Рубеж», создававшийся в качестве варианта дальнейшего развития системы «Ярс», вновь предусматривает использование многоступенчатой схемы с РДТТ на всех ступенях. Ранее появлялась информация, согласно которой система «Рубеж» предназначается для замены устаревающих комплексов РТ-2ПМ «Тополь», что и сказалось на основных особенностях ее архитектуры. По основным техническим характеристикам «Рубеж» не должен значительно отличаться от «Тополя», хотя возможно применение иной полезной нагрузки.

Еще одна перспективная разработка – тяжелая МБР типа РС-28 «Сармат». По официальным данным, этот проект предусматривает создание трехступенчатой ракеты с жидкостными двигателями. Сообщалось, что ракета «Сармат» будет иметь длину порядка 30 м при стартовой массе свыше 100 т. Она сможет нести «традиционные» специальные боевые блоки или гиперзвуковую ударную систему нового типа. За счет применения ЖРД с достаточными характеристиками предполагается получить максимальную дальность полета на уровне 15-16 тыс. км.

В распоряжении военно-морского флота имеется несколько типов МБР с разными характеристиками и возможностями. Основу морской компоненты СЯС в настоящее время составляют баллистические ракеты подводных лодок семейства Р-29РМ: собственно Р-29РМ, Р-29РМУ1, Р-29РМУ2 «Синева» и Р-29РМУ2.1 «Лайнер». Кроме того, несколько лет назад в арсеналы попала новейшая ракета Р-30 «Булава». Насколько известно, сейчас российская промышленность разрабатывает несколько проектов модернизации ракет для подлодок, но о создании принципиально новых комплексов речи пока не идет.

В области отечественных МБР для подлодок наблюдаются тенденции, напоминающие о развитии «сухопутных» комплексов. Более старые изделия Р-29РМ и все варианты их модернизации имеют три ступени и оснащаются несколькими жидкостными двигателями. При помощи такой силовой установки ракета Р-29РМ способна доставить на дальность не менее 8300 км четыре или десять боевых блоков разной мощности общей массой 2,8 т. В проекте модернизации Р-29МР2 «Синева» предусматривалось использование новых систем навигации и управления. В зависимости от имеющейся боевой нагрузки, ракета длиной 14,8 м и массой 40,3 т способна лететь на дальность до 11,5 тыс. км.


Загрузка ракеты комплекса «Тополь-М» в шахтную пусковую установку. Фото Минобороны РФ

Более новый проект ракеты для подлодок Р-30 «Булава», наоборот, предусматривал использование твердотопливных двигателей на всех трех ступенях. Среди прочего, это позволило уменьшить длину ракеты до 12,1 м и сократить стартовый вес до 36,8 т. При этом изделие несет боевую нагрузку массой 1,15 т и доставляет ее на дальность до 8-9 тыс. км. Не так давно было объявлено о разработке новой модификации «Булавы», отличающейся иными габаритами и увеличенной массой, за счет чего удастся повысить боевую нагрузку.

Тенденции развития

Хорошо известно, что в последние десятилетия российское командование сделало ставку на разработку перспективных твердотопливных ракет. Результатом этого стало последовательное появление комплексов «Тополь» и «Тополь-М», а затем «Ярс» и «Рубеж», ракеты которых комплектуются РДТТ. ЖРД, в свою очередь, остаются только на сравнительно старых «сухопутных» ракетах, эксплуатация которых уже подходит к концу.

Впрочем, полный отказ от жидкостных МБР пока не планируется. В качестве замены для имеющихся УР-100Н УТТХ и Р-36М/М2 создается новое изделие РС-28 «Сармат» с аналогичной силовой установкой. Таким образом, жидкостные двигатели в обозримом будущем будут использоваться только на ракетах тяжелого класса, тогда как прочие комплексы будут оснащаться твердотопливными системами.

Ситуация с баллистическими ракетами подводных лодок выглядит похоже, но имеет некоторые отличия. В этой сфере так же сохраняется значительное число жидкостных ракет, но единственный новый проект предусматривает применение РДТТ. Дальнейшее развитие события можно предугадать, изучив имеющиеся планы военного ведомства: программа развития подводного флота явно указывает на то, какие ракеты имеют большое будущее, а какие со временем будут списаны.

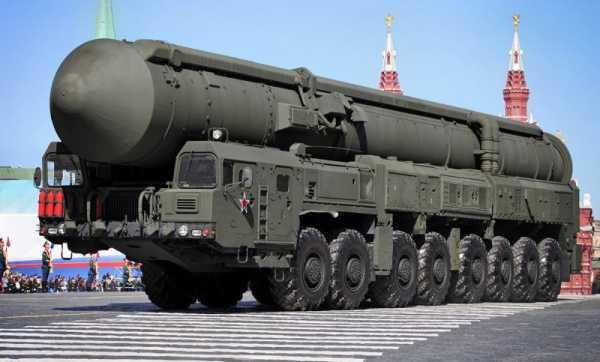

Самоходная пусковая установка РС-24 «Ярс». Фото Vitalykuzmin.net

Более старые ракеты Р-29РМ и их последние модификации предназначаются для АПЛ проектов 667БДР и 667БДРМ, тогда как Р-30 разрабатывались для использования на новейших ракетоносцах проекта 955. Корабли семейства «667» постепенно вырабатывают свой ресурс и со временем будут списаны ввиду полного морального и физического устаревания. Вместе с ними, соответственно, флоту придется отказаться и от ракет семейства Р-29РМ, которые попросту останутся без носителей.

Первые ракетные подводные крейсеры проекта 955 «Борей» уже приняты в боевой состав ВМФ, а кроме того, продолжается строительство новых подводных лодок. Это означает, что в обозримом будущем флот получит значительную группировку носителей ракет «Булава». Служба «Бореев» будет продолжаться в течение нескольких десятилетий, и поэтому ракеты Р-30 будут оставаться в строю. Возможно создание новых модификаций такого оружия, способных дополнить, а затем и заменить МБР базовой версии. Так или иначе, изделия семейства Р-30 со временем заменят устаревающие ракеты линейки Р-29РМ в роли основы морской составляющей стратегических ядерных сил.

Плюсы и минусы

Разные классы ракетных двигателей, используемые на современных стратегических ракетах, имеют свои плюсы и минусы того или иного рода. Жидкостные и твердотопливные системы превосходят друг друга по одним параметрам, но проигрывают в других. Как следствие, заказчикам и конструкторам приходится выбирать тип силовой установки в соответствии с имеющимися требованиями.

Условный ЖРД отличается от РДТТ более высокими показателями удельного импульса и иными преимуществами, что позволяет нарастить полезную нагрузку. Одновременно с этим соответствующий запас жидкого горючего и окислителя приводит к росту габаритов и массы изделия. Таким образом, жидкостная ракета оказывается оптимальным решением в контексте развертывания большого числа шахтных пусковых установок. На практике это означает, что в настоящее время значительная часть пусковых шахт занята ракетами Р-36М/М2 и УР-100Н УТТХ, а в будущем их заменят перспективные РС-28 «Сармат».

Ракеты типа «Тополь», «Тополь-М» и «Ярс» используются как с шахтными установками, так и в составе подвижных грунтовых комплексов. Последняя возможность обеспечена, в первую очередь, малым стартовым весом ракет. Изделие массой не более 50 т можно разместить на специальном многоосном шасси, чего не сделаешь с существующими или гипотетическими жидкостными ракетами. Новый комплекс РС-26 «Рубеж», рассматриваемый в качестве замены для «Тополя», так же основывается на похожих идеях.

Ракета подводных лодок Р-29РМ. Рисунок «Государственный ракетный центр» / makeyev.ru

Характерная черта ракет с РДТТ в виде сокращения габаритов и массы также имеет значение в контексте вооружений флота. Ракета для подлодки должна иметь минимальные размеры. Соотношение габаритов и летных характеристик ракет Р-29РМ и Р-30 показывает, как именно можно использовать подобные преимущества на практике. Так, в отличие от своих предшественников, новейшие АПЛ проекта 955 не нуждаются в крупной надстройке, прикрывающей верхнюю часть пусковых установок.

Впрочем, сокращение массы и габаритов имеет свою цену. Более легкие твердотопливные ракеты отличаются от других отечественных МБР меньшей боевой нагрузкой. Кроме того, специфика РДТТ приводит к менее высокому весовому совершенству в сравнении с жидкостными ракетами. Однако, по всей видимости, подобные проблемы решаются путем создания более эффективных боевых частей и систем управления.

***

Несмотря на длительные научные и конструкторские работы, а также массу споров, условное противостояние жидкостных и твердотопливных двигателей пока не закончилось безусловной победой одного из «конкурентов». Наоборот, российские военные и инженеры пришли к взвешенному выводу. Двигатели разных типов используются в тех сферах, где могут показать наилучшие результаты. Таким образом, легкие ракеты для сухопутных мобильных комплексов и подводных лодок получают РДТТ, тогда как тяжелые ракет с шахтным пуском и сейчас, и в будущем должны комплектоваться жидкостными установками.

В существующей ситуации, с учетом имеющихся возможностей и перспектив, подобный подход выглядит наиболее логичным и удачным. Он позволяет на практике получить максимальные результаты при заметном сокращении влияния негативных факторов. Вполне возможно, что такая идеология будет сохраняться и в будущем, в том числе и с применением перспективных технологий. Это означает, что в ближайшем и в отдаленном будущем российские стратегические ядерные силы смогут получать современные межконтинентальные баллистические ракеты с максимально возможными характеристиками и боевыми качествами, прямо влияющими на эффективность сдерживания и безопасность страны.

По материалам сайтов:
http://ria.ru/
http://tass.ru/
http://interfax.ru/
http://flot.com/
http://rbase.new-factoria.ru/
http://kapyar.ru/
http://missiles.ru/
http://makeyev.ru/

topwar.ru

Межконтинентальная баллистическая ракета Тополь (РС-12М)

Разработка стратегического мобильного комплекса «Тополь» 15Ж58 (РС-12М)с трехступенчатой межконтинентальной баллистической ракетой, пригодной для размещения на самоходном автомобильном шасси (на базе твердотопливной МБР РТ-2П ) была начата в Московском институте теплотехники под руководством Александра Надирадзе в 1975 году. Постановление правительства о разработке комплекса вышло 19 июля 1977 года. После смерти А.Надирадзе работа была продолжена под руководством Бориса Лагутина. Мобильный «Тополь» должен был стать ответом на повышение точности американских МБР. Требовалось создать комплекс, обладающий повышенной живучестью, достигаемой не строительством надежных укрытий, а созданием у противника неопределенных представлений о месте нахождения ракеты.

К концу осени 1983 года опытная серия новых ракет, получивших обозначение РТ-2ПМ, была построена. 23 декабря 1983 года на полигоне Плесецк начались летно-конструкторские испытания. За все время их проведения неудачным был только один пуск. В целом же ракета показала высокую надежность. Там же проводились испытания и боевых агрегатов всего БРК. В декабре 1984 года основная серия испытаний была завершена. Однако произошла задержка в разработке некоторых элементов комплекса, не связанных напрямую с ракетой. Вся программа испытаний была успешно завершена в декабре 1988 года.

Решение о начале серийного производства комплексов принято в декабре 1984 года. Серийное производство развернуто в 1985 году.

В 1984 году началось строительство сооружений стационарного базирования и оборудование маршрутов боевого патрулирования мобильных ракетных комплексов «Тополь». Объекты строительства размещались в позиционных районах снимаемых с дежурства межконтинентальных баллистических ракет РТ-2П и УР-100, размещавшихся в ШПУ ОС. Позже начато обустройство позиционных районов снимаемых с вооружения по договору РСМД комплексов средней дальности «Пионер».

С целью накопления опыта эксплуатации нового комплекса в войсковых частях в 1985 году решено было развернуть первый ракетный полк в г. Йошкар-Оле, не ожидая полного завершения программы совместных испытаний. 23 июля 1985 года первый полк мобильных «Тополей» заступил на боевое дежурство под Йошкар-Олой на месте дислокации ракет РТ-2П. Позже «Тополя» поступили на вооружение дивизии, дислоцированной под Тейково и имевшей ранее на вооружении МБР УР-100 (8К84).

28 апреля 1987 года на боевое дежурство под Нижним Тагилом заступил ракетный полк, вооруженный комплексами «Тополь» с подвижным командным пунктом «Барьер». ПКП «Барьер» имеет многократно защищенную дублированную радиокомандную систему. На подвижной пусковой установке ПКП «Барьер» размещена ракета боевого управления. После запуска ракеты ее передатчик дает команду на пуск МБР.

1 декабря 1988 году новый ракетный комплекс был официально принят на вооружение РВСН СССР. В том же году началось полномасштабное развертывание ракетных полков с комплексом «Тополь» и одновременное снятие с боевого дежурства устаревших МБР. 27 мая 1988 года на боевое дежурcтво под Иркутском заступил первый полк МБР «Тополь» с усовершенствованным ПКП «Гранит» и автоматизированной системой управления.

К середине 1991 года было развернуто 288 ракет этого типа.В 1999 году на вооружении РВСН находилось 360 ПУ ракетных комплексов «Тополь». Они несли дежурство в десяти позиционных районах. В каждом районе базируется по четыре — пять полков. На вооружении каждого полка — девять автономных пусковых установок и подвижной командный пункт.

Ракетные дивизии «Тополей» были дислоцированы вблизи городов Барнаул, Верхняя Салда (Нижний Тагил), Выползово (Бологое), Йошкар-Ола, Тейково, Юрья, Новосибирск, Канск, Иркутск, а также у поселка Дровяная Читинской области. Девять полков (81 пусковая установка) были развернуты в ракетных дивизиях на территории Белоруссии — под городами Лида, Мозырь и Поставы. После распада СССР часть «Тополей» остались за пределами России, на территории Белоруссии. 13 августа 1993 года был начат вывод группировки РВСН «Тополь» из Белоруссии, 27 ноября 1996 года он был завершен.

На западе комплекс получил обозначение SS-25 «Sickle».

Состав

Ракета РТ-2ПМ выполнена по схеме с тремя маршевыми и боевой ступенями. Для обеспечения высокого энергомассового совершенства и увеличения дальности стрельбы во всех маршевых ступенях было применено новое топливо повышенной плотности с удельным импульсом, увеличенным на несколько единиц по сравнению с наполнителями ранее созданных двигателей, а корпуса верхних ступеней впервые были выполнены непрерывной намоткой из органопластика по схеме «кокон». Сложнейшей технической задачей оказалось размещение на переднем днище корпуса верхней ступени узла отсечки тяги с восемью реверсивными раструбами и «окнами», прорубаемые ДУЗ’ами (ДУЗ — детонирующий удлиненный заряд) в органопластиковой силовой конструкции.

Первая ступень ракеты состоит из маршевого РДТТ и хвостового отсека, на наружной поверхности которого размещены аэродинамические рули и стабилизаторы. Маршевый двигатель имеет одно неподвижное сопло.Вторая ступень конструктивно состоит из соединительного отсека и маршевого РДТТ. Третья ступень имеет почти такую же конструкцию, но в ее состав дополнительно входит переходной отсек, к которому крепится головная часть.

Автономная, инерциальная система управления разработана в НПО автоматики и приборостроения под руководством Владимира Лапыгина. Система прицеливания разработана под руководством главного конструктора Киевского завода «Арсенал» Серафима Парнякова. Инерциальная система управления имеет свою БЦВМ, что позволило добиться высокой точности стрельбы. По отечественным источникам круговое вероятное отклонение (КВО) при стрельбе на максимальную дальность составляет 400м, по западным источникам — 150-200м. Система управление обеспечивает управление полетом ракеты, проведение регламентных работ на ракете и пусковой установке, предстартовую подготовку и пуск ракеты без разворота пусковой установки. Все операции предстартовой подготовки и проведения пуска полностью автоматизированы.

«Тополь» оснащен комплексом средств преодоления ПРО. Управление полетом ракеты осуществляется за счет поворотных газоструйных и решетчатых аэродинамических рулей. Созданы новые сопловые аппараты твердотопливных двигателей. Для обеспечения скрытности разработаны камуфляж, ложные комплексы, средства маскировки. Как и прежние мобильные комплексы Московского института теплотехники, «Тополь» может стартовать как с маршрута боевого патрулирования, так и во время стоянки в гаражных укрытиях с раздвигающейся крышей. Для этого пусковая установка вывешивается на домкратах. Боеготовность с момента получения приказа до пуска ракеты была доведена до двух минут. Для новых комплексов были разработаны подвижной и стационарный командные пункты.Подвижной командный пункт боевого управления МБР «Тополь» размещен на базе четырехосного автомобиля МАЗ-543М. Для управления огнём применялись и передвижные командные пункты «Барьер» и «Гранит», оснащённые ракетой, с передатчиком вместо боевой нагрузки, который после запуска ракеты осуществлял дублирование команды на старт для ПУ находящихся в позиционных районах.

В процессе эксплуатации ракета находится в транспортно-пусковом контейнере, установленного на мобильной пусковой установке. Она смонтирована на базе семиосного шасси большегрузного автомобиля МАЗ. Старт ракеты производится из вертикального положения с помощью порохового аккумулятора давления, размещенного в транспортно-пусковом контейнере.

Пусковая установка (см.схему) разработана в Волгоградском ЦКБ «Титан» под руководством Валериана Соболева и Виктора Шурыгина. Пусковая установка смонтирована на шасси семиосного тягача МАЗ-7912 (позже — МАЗ-7917 колесной формулы 14х12. Эта машина 80-х годов оснащена дизелем мощностью 710 л.с. ) Минского автозавода с двигателем Ярославского моторного завода. Главный конструктор ракетовоза Владимир Цвялев. Твердотопливные заряды двигателей разработаны в Люберецком НПО «Союз» под руководством Бориса Жукова (позже объединение возглавил Зиновий Пак). Композиционные материалы и контейнер разработаны и изготовлены в ЦНИИ специального машиностроения под руководством Виктора Протасова. Рулевые гидроприводы ракеты и гидроприводы самоходной пусковой установки разработаны в Московском ЦНИИ автоматики и гидравлики. Ядерный боезаряд создан во Всесоюзном НИИ экспериментальной физики под руководством главного конструктора Самвела Кочарянца.

Первоначально был установлен гарантийный срок эксплуатации ракеты 10 лет. Позже гарантийный срок продлен до 15 лет. Подвижный командный пункт боевого управления МБР «Тополь» размещался на шасси четырехосного автомобиля МАЗ-543М. Для управления огнём применялись и передвижные командные пункты «Барьер» и «Гранит», оснащённые ракетой, с передатчиком вместо боевой нагрузки, который после запуска ракеты осуществлял дублирование команды на старт для ПУ находящихся в позиционных районах.

Тактико-технические характеристики

Максимальная дальность стрельбы,км 10 000
Длина ракеты,м 21,5
Стартовая масса,т 45
Масса головной части,т 1
Масса снаряженной первой ступени ракеты,т 27,8
Длина первой ступени,м 8,1
Длина второй ступени,м 4,6
Длина третьей ступени,м 3,9
Длина головной части,м 2,1
Диаметр корпуса первой ступени,м 1,8
Диаметр корпуса второй ступени,м 1,55
Диаметр корпуса третьей ступени,м 1,34
Диаметр транспортно-пускового контейнера,м 2
Площадь района боевого патрулирования комплекса,км2 125 000

Испытания и эксплуатация

ПГРК «Тополь» вышел на испытания в феврале 1983 года . Первый пуск состоялся 8 февраля на полигоне Плесецк. Этот и два последующих пуска были произведены из переоборудованных шахт стационарных ракет РТ-2П. Один пуск закончился неудачно.

Ежегодно производится по одному контрольному пуску ракеты «Тополь» с полигона Плесецк. О высокой надежности комплекса говорит тот факт, что за время его испытаний и эксплуатации было произведено около пятидесяти контрольно-испытательных пусков ракет. Все они прошли безотказно.

29 ноября 2005г. был осуществлен учебно-боевой пуск МБР РС-12М «Тополь» мобильного базирования с космодрома Плесецк в направлении полигона Кура на Камчатке. Учебная боевая часть ракеты с заданной точностью поразила условную цель на полигоне полуострова Камчатка. Основная цель пуска — проверка надежности оборудования. Ракета простояла на боевом дежурстве 20 лет. Это первый случай в практике не только отечественного, но и мирового ракетостроения — успешно осуществлен пуск твердотопливной ракеты, находившейся столько лет в эксплуатации.

На базе МБР «Тополь» разработана конверсионная космическая ракета-носитель «Старт». Пуски ракет «Старт» осуществляются с космодромов Плесецк и Свободный.

Источники

  1. RT-2PM — SS-25 SICKLE
  2. РС-12М «Тополь» 15Ж58 РТ-2ПМ SS-25 «Sickle»

http://rbase.new-factoria.ru/missile/wobb/topol/topol.shtml

aviator.guru

Межконтинентальная баллистическая ракета Тополь» (РС-12М) 1985

Разработка стратегического мобильного комплекса «Тополь» 15Ж58 (РС-12М)с трехступенчатой межконтинентальной баллистической ракетой, пригодной для размещения на самоходном автомобильном шасси (на базе твердотопливной МБР РТ-2П) была начата в Московском институте теплотехники под руководством Александра Надирадзе в 1975 году. Постановление правительства о разработке комплекса вышло 19 июля 1977 года. После смерти А.Надирадзе работа была продолжена под руководством Бориса Лагутина. Мобильный «Тополь» должен был стать ответом на повышение точности американских МБР. Требовалось создать комплекс, обладающий повышенной живучестью, достигаемой не строительством надежных укрытий, а созданием у противника неопределенных представлений о месте нахождения ракеты.

К концу осени 1983 года опытная серия новых ракет, получивших обозначение РТ-2ПМ, была построена. 23 декабря 1983 года на полигоне Плесецк начались летно-конструкторские испытания. За все время их проведения неудачным был только один пуск. В целом же ракета показала высокую надежность. Там же проводились испытания и боевых агрегатов всего БРК. В декабре 1984 года основная серия испытаний была завершена. Однако произошла задержка в разработке некоторых элементов комплекса, не связанных напрямую с ракетой. Вся программа испытаний была успешно завершена в декабре 1988 года.

Решение о начале серийного производства комплексов принято в декабре 1984 года. Серийное производство развернуто в 1985 году.

В 1984 году началось строительство сооружений стационарного базирования и оборудование маршрутов боевого патрулирования мобильных ракетных комплексов «Тополь». Объекты строительства размещались в позиционных районах снимаемых с дежурства межконтинентальных баллистических ракет РТ-2П и УР-100, размещавшихся в ШПУ ОС. Позже начато обустройство позиционных районов снимаемых с вооружения по договору РСМД комплексов средней дальности «Пионер».

С целью накопления опыта эксплуатации нового комплекса в войсковых частях в 1985 году решено было развернуть первый ракетный полк в г. Йошкар-Оле, не ожидая полного завершения программы совместных испытаний. 23 июля 1985 года первый полк мобильных «Тополей» заступил на боевое дежурство под Йошкар-Олой на месте дислокации ракет РТ-2П. Позже «Тополя» поступили на вооружение дивизии, дислоцированной под Тейково и имевшей ранее на вооружении МБР УР-100.

28 апреля 1987 года на боевое дежурство под Нижним Тагилом заступил ракетный полк, вооруженный комплексами «Тополь» с подвижным командным пунктом «Барьер». ПКП «Барьер» имеет многократно защищенную дублированную радиокомандную систему. На подвижной пусковой установке ПКП «Барьер» размещена ракета боевого управления. После запуска ракеты ее передатчик дает команду на пуск МБР.

1 декабря 1988 году новый ракетный комплекс был официально принят на вооружение РВСН СССР. В том же году началось полномасштабное развертывание ракетных полков с комплексом «Тополь» и одновременное снятие с боевого дежурства устаревших МБР. 27 мая 1988 года на боевое дежурcтво под Иркутском заступил первый полк МБР «Тополь» с усовершенствованным ПКП «Гранит» и автоматизированной системой управления.

К середине 1991 года было развернуто 288 ракет этого типа.В 1999 году на вооружении РВСН находилось 360 ПУ ракетных комплексов «Тополь». Они несли дежурство в десяти позиционных районах. В каждом районе базируется по четыре — пять полков. На вооружении каждого полка — девять автономных пусковых установок и подвижной командный пункт.

Ракетные дивизии «Тополей» были дислоцированы вблизи городов Барнаул, Верхняя Салда (Нижний Тагил), Выползово (Бологое), Йошкар-Ола, Тейково, Юрья, Новосибирск, Канск, Иркутск, а также у поселка Дровяная Читинской области. Девять полков (81 пусковая установка) были развернуты в ракетных дивизиях на территории Белоруссии — под городами Лида, Мозырь и Поставы. После распада СССР часть «Тополей» остались за пределами России, на территории Белоруссии. 13 августа 1993 года был начат вывод группировки РВСН «Тополь» из Белоруссии, 27 ноября 1996 года он был завершен.

На западе комплекс получил обозначение SS-25 «Sickle».

Состав:

Ракета РТ-2ПМ выполнена по схеме с тремя маршевыми и боевой ступенями. Для обеспечения высокого энергомассового совершенства и увеличения дальности стрельбы во всех маршевых ступенях было применено новое топливо повышенной плотности с удельным импульсом, увеличенным на несколько единиц по сравнению с наполнителями ранее созданных двигателей, а корпуса верхних ступеней впервые были выполнены непрерывной намоткой из органопластика по схеме «кокон». Сложнейшей технической задачей оказалось размещение на переднем днище корпуса верхней ступени узла отсечки тяги с восемью реверсивными раструбами и «окнами», прорубаемые ДУЗ’ами (ДУЗ — детонирующий удлиненный заряд) в органопластиковой силовой конструкции.

Первая ступень ракеты состоит из маршевого РДТТ и хвостового отсека, на наружной поверхности которого размещены аэродинамические рули и стабилизаторы. Маршевый двигатель имеет одно неподвижное сопло.Вторая ступень конструктивно состоит из соединительного отсека и маршевого РДТТ. Третья ступень имеет почти такую же конструкцию, но в ее состав дополнительно входит переходной отсек, к которому крепится головная часть.

Автономная, инерциальная система управления разработана в НПО автоматики и приборостроения под руководством Владимира Лапыгина. Система прицеливания разработана под руководством главного конструктора Киевского завода «Арсенал» Серафима Парнякова. Инерциальная система управления имеет свою БЦВМ, что позволило добиться высокой точности стрельбы. По отечественным источникам круговое вероятное отклонение (КВО) при стрельбе на максимальную дальность составляет 400м, по западным источникам — 150–200м. Система управление обеспечивает управление полетом ракеты, проведение регламентных работ на ракете и пусковой установке, предстартовую подготовку и пуск ракеты без разворота пусковой установки. Все операции предстартовой подготовки и проведения пуска полностью автоматизированы.

«Тополь» оснащен комплексом средств преодоления ПРО. Управление полетом ракеты осуществляется за счет поворотных газоструйных и решетчатых аэродинамических рулей. Созданы новые сопловые аппараты твердотопливных двигателей. Для обеспечения скрытности разработаны камуфляж, ложные комплексы, средства маскировки. Как и прежние мобильные комплексы Московского института теплотехники, «Тополь» может стартовать как с маршрута боевого патрулирования, так и во время стоянки в гаражных укрытиях с раздвигающейся крышей. Для этого пусковая установка вывешивается на домкратах. Боеготовность с момента получения приказа до пуска ракеты была доведена до двух минут. Для новых комплексов были разработаны подвижной и стационарный командные пункты.Подвижной командный пункт боевого управления МБР «Тополь» размещен на базе четырехосного автомобиля МАЗ-543М. Для управления огнём применялись и передвижные командные пункты «Барьер» и «Гранит», оснащённые ракетой, с передатчиком вместо боевой нагрузки, который после запуска ракеты осуществлял дублирование команды на старт для ПУ находящихся в позиционных районах.

В процессе эксплуатации ракета находится в транспортно-пусковом контейнере, установленного на мобильной пусковой установке. Она смонтирована на базе семиосного шасси большегрузного автомобиля МАЗ. Старт ракеты производится из вертикального положения с помощью порохового аккумулятора давления, размещенного в транспортно-пусковом контейнере.

Пусковая установка (см.схему) разработана в Волгоградском ЦКБ «Титан» под руководством Валериана Соболева и Виктора Шурыгина. Пусковая установка смонтирована на шасси семиосного тягача МАЗ-7912 (позже — МАЗ-7917 колесной формулы 14х12. Эта машина 80-х годов оснащена дизелем мощностью 710 л.с. ) Минского автозавода с двигателем Ярославского моторного завода. Главный конструктор ракетовоза Владимир Цвялев. Твердотопливные заряды двигателей разработаны в Люберецком НПО «Союз» под руководством Бориса Жукова (позже объединение возглавил Зиновий Пак). Композиционные материалы и контейнер разработаны и изготовлены в ЦНИИ специального машиностроения под руководством Виктора Протасова. Рулевые гидроприводы ракеты и гидроприводы самоходной пусковой установки разработаны в Московском ЦНИИ автоматики и гидравлики. Ядерный боезаряд создан во Всесоюзном НИИ экспериментальной физики под руководством главного конструктора Самвела Кочарянца.

Первоначально был установлен гарантийный срок эксплуатации ракеты 10 лет. Позже гарантийный срок продлен до 15 лет. Подвижный командный пункт боевого управления МБР «Тополь» размещался на шасси четырехосного автомобиля МАЗ-543М. Для управления огнём применялись и передвижные командные пункты «Барьер» и «Гранит», оснащённые ракетой, с передатчиком вместо боевой нагрузки, который после запуска ракеты осуществлял дублирование команды на старт для ПУ находящихся в позиционных районах.

ПГРК «Тополь» вышел на испытания в феврале 1983 года . Первый пуск состоялся 8 февраля на полигоне Плесецк. Этот и два последующих пуска были произведены из переоборудованных шахт стационарных ракет РТ-2П. Один пуск закончился неудачно.

Ежегодно производится по одному контрольному пуску ракеты «Тополь» с полигона Плесецк. О высокой надежности комплекса говорит тот факт, что за время его испытаний и эксплуатации было произведено около пятидесяти контрольно-испытательных пусков ракет. Все они прошли безотказно.

29 ноября 2005 г. был осуществлен учебно-боевой пуск МБР РС-12М «Тополь» мобильного базирования с космодрома Плесецк в направлении полигона Кура на Камчатке. Учебная боевая часть ракеты с заданной точностью поразила условную цель на полигоне полуострова Камчатка. Основная цель пуска — проверка надежности оборудования. Ракета простояла на боевом дежурстве 20 лет. Это первый случай в практике не только отечественного, но и мирового ракетостроения — успешно осуществлен пуск твердотопливной ракеты, находившейся столько лет в эксплуатации.

На базе МБР «Тополь» разработана конверсионная космическая ракета-носитель «Старт». Пуски ракет «Старт» осуществляются с космодромов Плесецк и Свободный.

za-cccp.narod.ru

Стратегический ракетный комплекс с межконтинентальной баллистической ракетой РТ-2ПМ2 «Тополь-М»

Главная / Армия России / Стратегический ракетный комплекс с межконтинентальной баллистической ракетой РТ-2ПМ2 «Тополь-М»

В соответствии с планами Министерства обороны Российской Федерации, после того, как с боевого дежурства будут сняты отслужившие установленные и продленные сроки ракетные комплексы с межконтинентальными баллистическими ракетами РТ-2ПМ, УР-ЮОНУТТХ и Р-36М2, основу боевого состава российских РВСН будут составлять мобильные и стационарные стратегические ракетные комплексы «Тополь-М» унифицированной межконтинентальной ракетой РТ-2ПМ2 (РС-12М2, SS-27).

Создание этого комплекса было обусловлено не в последнюю очередь тем обстоятельством, что развертываемую США глобальную систему противоракетной обороны смогут преодолеть далеко не все российские межконтинентальные ракеты, что создает возможность девальвирования потенциала сдерживания российских ядерных сил.

По этой причине акцент в планах развития РВСН и стратегических ядерных сил России в целом сделан на принципиально новых, эффективных средствах преодоления любой противоракетной обороны.

Ракетный комплекс с межконтинентальной баллистической ракетой с моноблочной головной частью РТ-2ПМ2 «Тополь-М» создан в Московском институте теплотехники с учетом этих новых стратегических реалий. Конструктивно он представляет собой дальнейшее развитие комплекса «Тополь», в нем учтены весь имеющийся научно-технический задел и достижения отечественного ракетостроения. Поэтому закономерно, что тактико-технические характеристики комплекса «Тополь-М» значительно выше, чем у ракетных комплексов 4-го поколения. В частности, это касается принципиально нового боевого оснащения, включающего маневрирующие боеголовки. В совокупности с размещаемым на ракете комплексом средств преодоления ПРО оно гарантирует надежное поражение любой цели, какой бы системой противоракетной обороны она ни защищалась. В состав мобильного варианта комплекса входят автономные пусковые установки (АПУ), подвижные командные пункты и средства, обеспечивающие эксплуатацию и боевое применение РК.

Важное боевое качество комплекса «Тополь-М» — живучесть, обуславливаемая неопределенностью местоположения пусковой установки в районе боевого патрулирования. По сравнению с предшествующими однотипными РК, она значительно повышена. Кроме того, автономная пусковая установка создана на базе нового шасси высокой проходимости и маневренности. В контейнерах, расположенных по бортам АПУ, размещено оборудование систем по автономному функционированию пусковой установки и эффективному решению боевых задач.

Ракетный комплекс «Тополь-М» отличается повышенными эксплуатационными характеристиками, в частности следующими: в 1,5 раза увеличен гарантийный срок эксплуатации, а также ядерная безопасность за счет внедрения новых технических решений и реализации мер противопожарной защиты оборудования АПУ.

Высокая степень использования имеющейся инфраструктуры позиционных районов РВСН и совместимость с существующей системой боевого управления и связи позволили примерно в 2 раза снизить затраты на ввод ракетного комплекса в эксплуатацию.

Развертывание шахтного варианта комплекса началось в 1997 г. Испытания мобильного варианта были завершены в декабре 2004 г. Первые мобильные комплексы поступили в войска в декабре 2006 г.

Первым соединением РВСН, перевооруженным на комплексы «Тополь-М», стала 54-я гвардейская ордена Кутузова 2-й степени ракетная дивизия, дислоцированная в п. Тейково (Ивановская область).

29 мая 2007 г. в 14 часов 20 минут по московскому времени с Государственного испытательного космодрома «Плесецк» со специально переоборудованной мобильной пусковой установки проведен первый испытательный пуск прототипа новой межконтинентальной баллистической ракеты РС-2.

Эта ракета является вариантом РТ-2ПМ2, однако оснащена не моноблочной, а разделяющейся головной частью с несколькими боевыми блоками с ядерными боезарядами. Принятие на вооружение этого варианта комплекса «Тополь-М» существенно усилит боевые возможности ударной группировки РВСН по преодолению систем противоракетной обороны и укрепит потенциал ядерного сдерживания российских стратегических ядерных сил.
