Промежуточные патроны, появившиеся в начале сороковых годов, позволили оружейникам нескольких стран мира начать разработку нового стрелкового оружия с более высокими характеристиками. В 1946 году к подобным работам присоединилась бельгийская компания FN. Через несколько лет конструкторы представили автоматическую винтовку, которой было суждено стать одним из самых распространенных видов оружия в мире.

История проекта FN FAL (Fusil Automatique Leger – «Винтовка автоматическая, легкая») началась сразу после окончания Второй мировой войны, когда были определены основные требования к перспективному стрелковому оружию для армии. Разработкой новой винтовки руководили инженеры Дьедонне Сэв и Эрнест Вевье. Интересен тот факт, что в ходе разработки будущая винтовка несколько раз успела сменить боеприпас. Первоначально FN FAL должна была использовать промежуточный патрон 7,92х33 мм, разработанный в Германии во время войны. Немного позже появился вариант винтовки под британский патрон 7х43 мм. Наконец, только в начале пятидесятых годов компания FN создала окончательный вариант оружия, использующий патрон 7,62х51 мм НАТО.

По некоторым данным, появлению и распространению винтовки под патрон 7,62х51 мм поспособствовали военно-политические процессы, происходившие на обоих берегах Атлантического океана. В начале пятидесятых годов США, Великобритания и Бельгия пришли к соглашению, касающемуся оружия и патронов. Согласно этой договоренности европейские страны должны были постепенно перейти на американский патрон 7,62х51 мм, а США обязывались принять на вооружение новую винтовку бельгийской разработки. Следует отметить, американцы не выполнили условия этого «джентльменского договора» и не стали принимать на вооружение винтовку FAL. Вооруженные силы США предпочли ей винтовку M14.

Несмотря на подобные проблемы, бельгийская винтовка все же заинтересовала зарубежных покупателей. Более того, первым заказчиком этого оружия стала именно зарубежная страна. В 1955 году FN FAL под обозначением C1 была принята на вооружение в Канаде. Лишь через год новые винтовки официально стали основным оружием бельгийской армии, а в 1957 и 1958 – в Великобритании (под обозначением L1 LSR, позже L1A1) и Австрии (как Stg 58) соответственно.

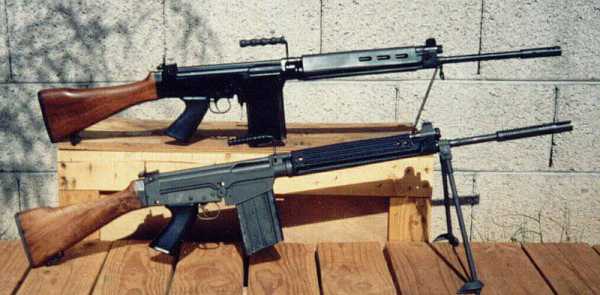

Бельгийская винтовка FN FAL оказалась достаточно удачным оружием, благодаря чему быстро заинтересовала множество других стран. Так, производством этого оружия помимо компании FN занимались австрийская фирма Steyr, британская RSAF Enfield, бразильская IMBEL и множество других организаций. Примечательно, что Бельгия в свое время отказалась продавать ФРГ лицензию на производство винтовок. Одним из последствий этого оказалось появление автоматической винтовки Heckler-Koch G3, которая впоследствии стала одним из основных конкурентов FAL на международном рынке.

В общей сложности винтовки FAL были приняты на вооружение армий 90 стран мира. Большинство предприятий производило эти винтовки до семидесятых-восьмидесятых годов, после чего началось изготовление новых и более совершенных образцов. На данный момент винтовки FN FAL или их модификации производятся лишь в двух странах. Бразилия продолжает производство этого оружия для нужд армии и силовых структур, а несколько фирм из США обеспечивают винтовками стрелков-любителей.

Широкое распространение винтовок FN FAL, а также продажа лицензии на их производство нескольким странам привели к появлению целого ряда модификаций этого оружия. Новые винтовки сохраняли основные черты своего прототипа, хотя имели некоторые отличия. Лицензионное оружие оснащалось разными прицелами, отличалась конструкция прикладов и других деталей. Кроме того, вносились некоторые изменения в автоматику. Так, Великобритания и некоторые страны Содружества наций производили только модификации без возможности стрельбы очередями. В остальном лицензионные и модифицированные FAL сохраняли основные черты базовой конструкции.

Бельгийские конструкторы из фирмы FN самостоятельно разработали и запустили в серию только четыре варианта винтовки FAL, отличавшиеся друг от друга несколькими особенностями. Базовая модификация получила заводское обозначение «50.00». Модель «50.63» оснащалась складным прикладом и укороченным стволом, а «50.64» – только складным прикладом. Винтовка «50.41» или FALO получила сошки и утяжеленный ствол, что позволяло использовать ее в качестве ручного пулемета.

Автоматическая винтовка FN FAL построена на основе газоотводной автоматики. Автоматика оружия использует короткий ход газового поршня. Подобная схема ранее неоднократно использовалась на различном оружии, в том числе на бельгийской винтовке FN SAFN-49, разработанной в конце сороковых годов. Над стволом имеется газовая камора с регулятором давления. По требованию военных регулятор может полностью перекрывать подачу газов к поршню, что необходимо для стрельбы винтовочными гранатами. Газовый поршень оснащен собственной возвратной пружиной, перемещающей его в переднее положение после выстрела.

Затворная группа винтовки выполнена в виде массивной рамы и собственно затвора. Ввиду использования короткого хода автоматики работа затвора имеет специфические особенности. Сразу после выстрела затворная группа получает мощный, но небольшой по времени толчок, после чего сдвигается в крайнее заднее положение и сжимает возвратную пружину. Запирание затвора производится перекосом. При перемещении затворной рамы в крайнее переднее положение задняя часть затвора упирается в специальный выступ на дне ствольной коробки.

В базовой модификации винтовки «50.00» и других версиях с жестко закрепленным прикладом возвратная пружина располагалась в специальном канале внутри приклада. Затворная группа должна была взаимодействовать с ней через длинный стержень-хвостовик. В модификациях, оснащенных складываемым прикладом, хвостовик отсутствовал, а возвратная пружина находилась внутри ствольной коробки. Такая конструкция привела к необходимости некоторой доработки затворной рамы.

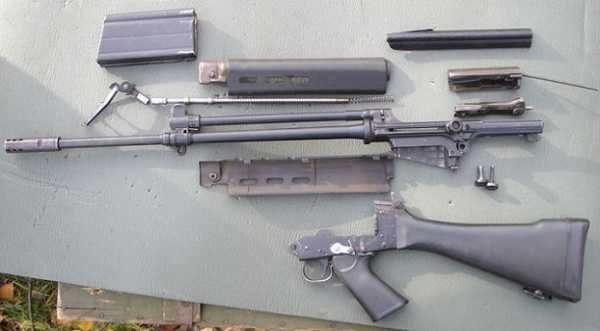

Ствольная коробка винтовки FN FAL была выполнена в виде двух агрегатов, соединенных шарниром. Ствол и затвор располагались в ее верхней части, ударно-спусковой механизм – в нижней. Приклад крепился к нижней части ствольной коробки. Соединительный шарнир находился между приемным окном магазина и спусковой скобой. Для чистки и обслуживания винтовки требовалось освободить защелку в задней части ствольной коробки, после чего можно было «переломить» винтовку и получить доступ к ее внутренним агрегатам.

Ударно-спусковой механизм винтовки FAL был расположен в нижней откидной части ствольной коробки. В базовой версии УСМ позволял блокировать шептало, а также вести огонь одиночными или в автоматическом режиме. Флажок предохранителя-переводчика огня находился на боковой поверхности ствольной коробки, над пистолетной рукояткой и спусковой скобой. Как уже упоминалось, некоторые модификации винтовки FN FAL оснащались упрощенным ударно-спусковым механизмом, не позволявшим стрелять очередями.

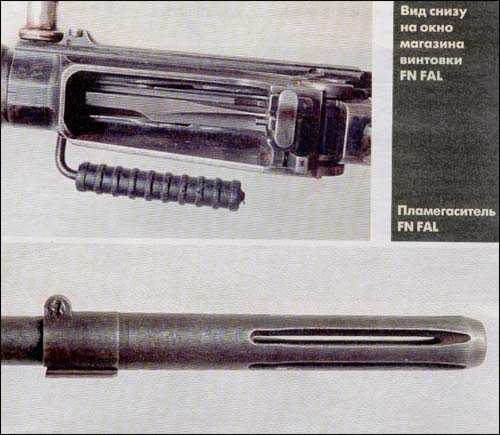

Для подачи патронов 7,62х51 мм НАТО винтовки семейства FAL используют коробчатые отъемные магазины на 20 патронов. Некоторые ручные пулеметы на базе автоматической винтовки комплектовались магазинами на 30 патронов. Ввиду существования большого количества модификаций винтовки FAL, созданных в разных странах с учетом местных производственных стандартов, оружие разных типов может использовать разные магазины, имеющие специфическую совместимость. К примеру, британская винтовка L1A1 или канадская C1 могут оснащаться магазинами от базовой FN FAL, а обратная замена невозможна.

Бельгийские варианты винтовки FN FAL комплектовались мушкой с намушником, установленными на газовой каморе, а также диотприческим прицелом на задней части ствольной коробки. В ходе модернизаций и доработок винтовки получали иные прицельные приспособления, в том числе оптические прицелы. Разные страны комплектовали винтовки своего производства различными прицелами. В настоящее время выпускаются винтовки со ствольной коробкой, верхняя часть которой оснащена планкой Пикатинни.

В зависимости от страны производства отличались приклад и цевье. Базовый вариант «50.00» бельгийского производства имел деревянные цевье и приклад. В дальнейшем дерево заменялось пластиком и металлом. Бельгийские модификации для десанта оснащались металлическим прикладом рамной конструкции, установленным на шарнире.

Первые модификации винтовки FN FAL и некоторые другие ее варианты оснащались дульным тормозом-пламегасителем. Его внешний диаметр позволял использовать винтовочные гранаты, соответствующие стандартам НАТО. Кроме того, на стволе имелись крепления для штык-ножа.

Базовая винтовка «50.00» имела общую длину 1090 мм. Ручной пулемет «50.41» был длиннее на 10 мм. Винтовки «50.63» (с укороченным стволом и складным прикладом) и «50.64» (со складным прикладом) имели общую длину 1020 и 1095 мм соответственно. Со сложенным прикладом они укорачивались до 736 («50.63») и 838 («50.64») мм. За счет деревянных приклада и цевья базовый вариант винтовки без патронов весил 4,45 кг. Вес винтовок с металлическим складным прикладом не превышал 3,9 кг. Самым тяжелым оружием из базовой бельгийской линейки был ручной пулемет FALO – 6 кг без боеприпасов.

Все варианты винтовки FN FAL, за исключением «50.63», имели ствол длиной 533 мм. Укороченный ствол имел длину 431 мм. Использованная автоматика позволяла вести огонь с темпом до 650-700 выстрелов в минуту. Начальная скорость пули при выходе из нарезного ствола достигала 820 м/с. Прицельная дальность стрельбы заявлялась на уровне 650 м, эффективная дальность – 500 м.

Начало лицензионного производства винтовок FAL за пределами Бельгии привело к появлению двух основных семейств этого оружия, условно называемых «дюймовым» и «метрическим». Первое семейство восходит к британской винтовке L1A1, второе является дальнейшим развитием базовой FAL. Отличия семейств заключаются в том, что в ходе подготовки к производству британские оружейники были вынуждены изменить конструкцию винтовки в соответствии с возможностями своей промышленности и существующими стандартами. Впоследствии на основе «дюймовой» версии винтовки FAL создавалось и производилось оружие для нескольких стран Содружества наций. Прочие государства пользовались версиями базовой «метрической» винтовки.

Благодаря характеристикам и сравнительной дешевизне винтовка FN FAL и ее модификации получили большое распространение. Это оружие было принято на вооружение в 90 государствах мира. 13 стран купили лицензию и производили новые винтовки на своих предприятиях. Часть обладателей лицензии занимались разработкой своих модификаций оружия, а также дорабатывали его методом установки новых прицельных приспособлений, изменения конструкции приклада и цевья и т.д.

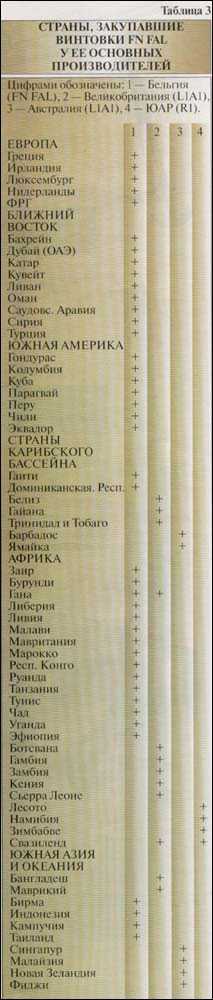

Винтовки FN FAL были приняты на вооружение большого числа стран Азии, Африки и Южной Америки. В середине прошлого века в этих регионах серьезно изменилась политическая обстановка, результатом чего стали многочисленные революции, смены режимов и войны. Ввиду достаточно большого распространения винтовки FAL активно использовались в большом количестве вооруженных конфликтов того времени. Именно в первые десятилетия эксплуатации бельгийская винтовка получила прозвище «правая рука свободного мира». Тогда же бойцам с FN FAL впервые пришлось столкнуться в бою с противником, вооруженным автоматами Калашникова.

Винтовка FAL и ее модификации использовались в вооруженных конфликтах, начиная с конца пятидесятых годов. К примеру, во Вьетнаме это оружие использовалось австралийскими и канадскими подразделениями. FN FAL была основным стрелковым оружием израильской армии в первых арабо-израильских войнах. В контексте боевого применения определенный интерес представляют бои за Фолклендские острова: и Аргентина, и Великобритания имели на вооружении винтовки FAL разных модификаций.

Причиной коммерческого успеха винтовки FN FAL можно считать ее высокие характеристики. На протяжении всех десятилетий ее эксплуатации отмечалась высокая пробивная и поражающая способность патрона 7,62х51 мм НАТО, а также хорошие точность и кучность при стрельбе одиночными. Кроме того, винтовка имела сравнительно простую конструкцию, облегчавшую ее использование и обслуживание.

Тем не менее, винтовка не была лишена недостатков. Один из главных – малый вес в сочетании со сравнительно мощным патроном. Из-за этого при стрельбе в автоматическом режиме точность и кучность оставляли желать лучшего. Ручной пулемет FALO, оснащенный тяжелым стволом и сошками, так же имел недостаточную устойчивость. Одновременно с этим «Легкая автоматическая винтовка» использовала сравнительно тяжелый патрон, что сказывалось на размере носимого боезапаса.

В ходе арабо-израильских войн было выявлено, что винтовка FAL имеет недостаточную устойчивость к загрязнениям. В условиях пустынь оружие быстро забивалось пылью и песком, что сказывалось на его работоспособности. Последний недостаток оружия – большие габариты, в определенных ситуациях затруднявшие его использование.

Производство автоматической винтовки FN FAL стартовало в 1953 году. Первая страна приняла это оружие на вооружение в 1955 году. С тех пор было произведено несколько миллионов винтовок в различных версиях. В большинстве стран, купивших лицензию, производство винтовок бельгийской разработки завершилось несколько десятилетий назад. В большом количестве армий FN FAL уже уступили свое место более новым видам оружия. Тем не менее, в ряде стран продолжается эксплуатация этих винтовок, а Бразилия сохраняет их производство. Такая длинная история и широкое распространение позволяют считать автоматическую винтовку FN FAL одним из лучших типов стрелкового оружия прошлого века.

По материалам сайтов:
http://fnherstal.com/
http://world.guns.ru/
http://militaryfactory.com/
http://bratishka.ru/
http://falfiles.com/

topwar.ru

Автоматическая винтовка FN FAL | Армейский вестник

Промежуточные патроны, появившиеся в начале сороковых годов, позволили оружейникам нескольких стран мира начать разработку нового стрелкового оружия с более высокими характеристиками. В 1946 году к подобным работам присоединилась бельгийская компания FN. Через несколько лет конструкторы представили автоматическую винтовку, которой было суждено стать одним из самых распространенных видов оружия в мире.

История проекта FN FAL (Fusil Automatique Leger – «Винтовка автоматическая, легкая») началась сразу после окончания Второй мировой войны, когда были определены основные требования к перспективному стрелковому оружию для армии. Разработкой новой винтовки руководили инженеры Дьедонне Сэв и Эрнест Вевье. Интересен тот факт, что в ходе разработки будущая винтовка несколько раз успела сменить боеприпас.

Первоначально FN FAL должна была использовать промежуточный патрон 7,92х33 мм, разработанный в Германии во время войны. Немного позже появился вариант винтовки под британский патрон 7х43 мм. Наконец, только в начале пятидесятых годов компания FN создала окончательный вариант оружия, использующий патрон 7,62х51 мм НАТО.

По некоторым данным, появлению и распространению винтовки под патрон 7,62х51 мм поспособствовали военно-политические процессы, происходившие на обоих берегах Атлантического океана. В начале пятидесятых годов США, Великобритания и Бельгия пришли к соглашению, касающемуся оружия и патронов. Согласно этой договоренности европейские страны должны были постепенно перейти на американский патрон 7,62х51 мм, а США обязывались принять на вооружение новую винтовку бельгийской разработки. Следует отметить, американцы не выполнили условия этого «джентльменского договора» и не стали принимать на вооружение винтовку FAL. Вооруженные силы США предпочли ей винтовку M14.

Несмотря на подобные проблемы, бельгийская винтовка все же заинтересовала зарубежных покупателей. Более того, первым заказчиком этого оружия стала именно зарубежная страна. В 1955 году FN FAL под обозначением C1 была принята на вооружение в Канаде. Лишь через год новые винтовки официально стали основным оружием бельгийской армии, а в 1957 и 1958 – в Великобритании (под обозначением L1 LSR, позже L1A1) и Австрии (как Stg 58) соответственно.

Бельгийская винтовка FN FAL оказалась достаточно удачным оружием, благодаря чему быстро заинтересовала множество других стран. Так, производством этого оружия помимо компании FN занимались австрийская фирма Steyr, британская RSAF Enfield, бразильская IMBEL и множество других организаций. Примечательно, что Бельгия в свое время отказалась продавать ФРГ лицензию на производство винтовок. Одним из последствий этого оказалось появление автоматической винтовки Heckler-Koch G3, которая впоследствии стала одним из основных конкурентов FAL на международном рынке.

В общей сложности винтовки FAL были приняты на вооружение армий 90 стран мира. Большинство предприятий производило эти винтовки до семидесятых-восьмидесятых годов, после чего началось изготовление новых и более совершенных образцов. На данный момент винтовки FN FAL или их модификации производятся лишь в двух странах. Бразилия продолжает производство этого оружия для нужд армии и силовых структур, а несколько фирм из США обеспечивают винтовками стрелков-любителей.

Широкое распространение винтовок FN FAL, а также продажа лицензии на их производство нескольким странам привели к появлению целого ряда модификаций этого оружия. Новые винтовки сохраняли основные черты своего прототипа, хотя имели некоторые отличия. Лицензионное оружие оснащалось разными прицелами, отличалась конструкция прикладов и других деталей. Кроме того, вносились некоторые изменения в автоматику. Так, Великобритания и некоторые страны Содружества наций производили только модификации без возможности стрельбы очередями. В остальном лицензионные и модифицированные FAL сохраняли основные черты базовой конструкции.

Бельгийские конструкторы из фирмы FN самостоятельно разработали и запустили в серию только четыре варианта винтовки FAL, отличавшиеся друг от друга несколькими особенностями. Базовая модификация получила заводское обозначение «50.00». Модель «50.63» оснащалась складным прикладом и укороченным стволом, а «50.64» – только складным прикладом. Винтовка «50.41» или FALO получила сошки и утяжеленный ствол, что позволяло использовать ее в качестве ручного пулемета.

Автоматическая винтовка FN FAL построена на основе газоотводной автоматики. Автоматика оружия использует короткий ход газового поршня. Подобная схема ранее неоднократно использовалась на различном оружии, в том числе на бельгийской винтовке FN SAFN-49, разработанной в конце сороковых годов. Над стволом имеется газовая камора с регулятором давления. По требованию военных регулятор может полностью перекрывать подачу газов к поршню, что необходимо для стрельбы винтовочными гранатами. Газовый поршень оснащен собственной возвратной пружиной, перемещающей его в переднее положение после выстрела.

Затворная группа винтовки выполнена в виде массивной рамы и собственно затвора. Ввиду использования короткого хода автоматики работа затвора имеет специфические особенности. Сразу после выстрела затворная группа получает мощный, но небольшой по времени толчок, после чего сдвигается в крайнее заднее положение и сжимает возвратную пружину. Запирание затвора производится перекосом. При перемещении затворной рамы в крайнее переднее положение задняя часть затвора упирается в специальный выступ на дне ствольной коробки.

В базовой модификации винтовки «50.00» и других версиях с жестко закрепленным прикладом возвратная пружина располагалась в специальном канале внутри приклада. Затворная группа должна была взаимодействовать с ней через длинный стержень-хвостовик. В модификациях, оснащенных складываемым прикладом, хвостовик отсутствовал, а возвратная пружина находилась внутри ствольной коробки. Такая конструкция привела к необходимости некоторой доработки затворной рамы.

Ствольная коробка винтовки FN FAL была выполнена в виде двух агрегатов, соединенных шарниром. Ствол и затвор располагались в ее верхней части, ударно-спусковой механизм – в нижней. Приклад крепился к нижней части ствольной коробки. Соединительный шарнир находился между приемным окном магазина и спусковой скобой. Для чистки и обслуживания винтовки требовалось освободить защелку в задней части ствольной коробки, после чего можно было «переломить» винтовку и получить доступ к ее внутренним агрегатам.

Ударно-спусковой механизм винтовки FAL был расположен в нижней откидной части ствольной коробки. В базовой версии УСМ позволял блокировать шептало, а также вести огонь одиночными или в автоматическом режиме. Флажок предохранителя-переводчика огня находился на боковой поверхности ствольной коробки, над пистолетной рукояткой и спусковой скобой. Как уже упоминалось, некоторые модификации винтовки FN FAL оснащались упрощенным ударно-спусковым механизмом, не позволявшим стрелять очередями.

Для подачи патронов 7,62х51 мм НАТО винтовки семейства FAL используют коробчатые отъемные магазины на 20 патронов. Некоторые ручные пулеметы на базе автоматической винтовки комплектовались магазинами на 30 патронов. Ввиду существования большого количества модификаций винтовки FAL, созданных в разных странах с учетом местных производственных стандартов, оружие разных типов может использовать разные магазины, имеющие специфическую совместимость. К примеру, британская винтовка L1A1 или канадская C1 могут оснащаться магазинами от базовой FN FAL, а обратная замена невозможна.

Бельгийские варианты винтовки FN FAL комплектовались мушкой с намушником, установленными на газовой каморе, а также диотприческим прицелом на задней части ствольной коробки. В ходе модернизаций и доработок винтовки получали иные прицельные приспособления, в том числе оптические прицелы. Разные страны комплектовали винтовки своего производства различными прицелами. В настоящее время выпускаются винтовки со ствольной коробкой, верхняя часть которой оснащена планкой Пикатинни.

В зависимости от страны производства отличались приклад и цевье. Базовый вариант «50.00» бельгийского производства имел деревянные цевье и приклад. В дальнейшем дерево заменялось пластиком и металлом. Бельгийские модификации для десанта оснащались металлическим прикладом рамной конструкции, установленным на шарнире.

Первые модификации винтовки FN FAL и некоторые другие ее варианты оснащались дульным тормозом-пламегасителем. Его внешний диаметр позволял использовать винтовочные гранаты, соответствующие стандартам НАТО. Кроме того, на стволе имелись крепления для штык-ножа.

Базовая винтовка «50.00» имела общую длину 1090 мм. Ручной пулемет «50.41» был длиннее на 10 мм. Винтовки «50.63» (с укороченным стволом и складным прикладом) и «50.64» (со складным прикладом) имели общую длину 1020 и 1095 мм соответственно. Со сложенным прикладом они укорачивались до 736 («50.63») и 838 («50.64») мм. За счет деревянных приклада и цевья базовый вариант винтовки без патронов весил 4,45 кг. Вес винтовок с металлическим складным прикладом не превышал 3,9 кг. Самым тяжелым оружием из базовой бельгийской линейки был ручной пулемет FALO – 6 кг без боеприпасов.

Все варианты винтовки FN FAL, за исключением «50.63», имели ствол длиной 533 мм. Укороченный ствол имел длину 431 мм. Использованная автоматика позволяла вести огонь с темпом до 650-700 выстрелов в минуту. Начальная скорость пули при выходе из нарезного ствола достигала 820 м/с. Прицельная дальность стрельбы заявлялась на уровне 650 м, эффективная дальность – 500 м.

Начало лицензионного производства винтовок FAL за пределами Бельгии привело к появлению двух основных семейств этого оружия, условно называемых «дюймовым» и «метрическим». Первое семейство восходит к британской винтовке L1A1, второе является дальнейшим развитием базовой FAL. Отличия семейств заключаются в том, что в ходе подготовки к производству британские оружейники были вынуждены изменить конструкцию винтовки в соответствии с возможностями своей промышленности и существующими стандартами.

Впоследствии на основе «дюймовой» версии винтовки FAL создавалось и производилось оружие для нескольких стран Содружества наций. Прочие государства пользовались версиями базовой «метрической» винтовки.

Благодаря характеристикам и сравнительной дешевизне винтовка FN FAL и ее модификации получили большое распространение. Это оружие было принято на вооружение в 90 государствах мира. 13 стран купили лицензию и производили новые винтовки на своих предприятиях. Часть обладателей лицензии занимались разработкой своих модификаций оружия, а также дорабатывали его методом установки новых прицельных приспособлений, изменения конструкции приклада и цевья и т.д.

Винтовки FN FAL были приняты на вооружение большого числа стран Азии, Африки и Южной Америки. В середине прошлого века в этих регионах серьезно изменилась политическая обстановка, результатом чего стали многочисленные революции, смены режимов и войны. Ввиду достаточно большого распространения винтовки FAL активно использовались в большом количестве вооруженных конфликтов того времени. Именно в первые десятилетия эксплуатации бельгийская винтовка получила прозвище «правая рука свободного мира». Тогда же бойцам с FN FAL впервые пришлось столкнуться в бою с противником, вооруженным автоматами Калашникова.

Винтовка FAL и ее модификации использовались в вооруженных конфликтах, начиная с конца пятидесятых годов. К примеру, во Вьетнаме это оружие использовалось австралийскими и канадскими подразделениями. FN FAL была основным стрелковым оружием израильской армии в первых арабо-израильских войнах. В контексте боевого применения определенный интерес представляют бои за Фолклендские острова: и Аргентина, и Великобритания имели на вооружении винтовки FAL разных модификаций.

Причиной коммерческого успеха винтовки FN FAL можно считать ее высокие характеристики. На протяжении всех десятилетий ее эксплуатации отмечалась высокая пробивная и поражающая способность патрона 7,62х51 мм НАТО, а также хорошие точность и кучность при стрельбе одиночными. Кроме того, винтовка имела сравнительно простую конструкцию, облегчавшую ее использование и обслуживание.

Тем не менее, винтовка не была лишена недостатков. Один из главных – малый вес в сочетании со сравнительно мощным патроном. Из-за этого при стрельбе в автоматическом режиме точность и кучность оставляли желать лучшего. Ручной пулемет FALO, оснащенный тяжелым стволом и сошками, так же имел недостаточную устойчивость. Одновременно с этим «Легкая автоматическая винтовка» использовала сравнительно тяжелый патрон, что сказывалось на размере носимого боезапаса.
В ходе арабо-израильских войн было выявлено, что винтовка FAL имеет недостаточную устойчивость к загрязнениям. В условиях пустынь оружие быстро забивалось пылью и песком, что сказывалось на его работоспособности. Последний недостаток оружия – большие габариты, в определенных ситуациях затруднявшие его использование.

Производство автоматической винтовки FN FAL стартовало в 1953 году. Первая страна приняла это оружие на вооружение в 1955 году. С тех пор было произведено несколько миллионов винтовок в различных версиях. В большинстве стран, купивших лицензию, производство винтовок бельгийской разработки завершилось несколько десятилетий назад.

В большом количестве армий FN FAL уже уступили свое место более новым видам оружия. Тем не менее, в ряде стран продолжается эксплуатация этих винтовок, а Бразилия сохраняет их производство. Такая длинная история и широкое распространение позволяют считать автоматическую винтовку FN FAL одним из лучших типов стрелкового оружия прошлого века.

/Рябов Кирилл, topwar.ru/

army-news.ru

FN FAL — лидер среди штурмовых винтовок

Cразу после окончания Второй мировой войны конструкторы многих стран (СССР, США, Великобритании, Бельгии, Франции, Испании) приступают к разработке «промежуточных» патронов и оружия под них. Создание и стандартизация нового винтовочного патрона, в советской классификации попавшего в разряд «промежуточных» (хотя это является достаточно относительным как по его мощности, так и по длине гильзы), положили начало разработке на Западе нового класса автоматического стрелкового оружия, получившего название «штурмовые винтовки».

7,62-мм автоматическая винтовка FN FAL мод. 50-00

Одними из пионеров в этой области стали бельгийские оружейники, во все времена отличавшиеся обостренным чувством нового, причем их поиски базировались на первоклассной промышленной базе, позволявшей производить высококачественное оружие. Уже вскоре после войны в Бельгии появилась новая автоматическая винтовка, сконструированная в 1946-1948 гг. Дидоном Сейвом (D.J. Saive) и Эрнестом Вервье (E. Vervier) – инженерами оружейной фирмы Fabrique Nationale D’Armеs de Guerre (FN) в г. Герсталь. Принципиальная схема работы автоматики этого оружия в немалой степени базировалась на конструкции советской самозарядной винтовки системы Токарева СВТ-38 / СВТ-40. Многие детали и узлы бельгийской винтовки, в частности газоотводный узел, узел запирания и т.д., были откровенно заимствованы из советских конструкций. Сегодня это оружие, получившее всемирную популярность, известно под обозначением FN FAL (Fusil Automatique Legere – легкая автоматическая винтовка ФН). Первоначально новая бельгийская винтовка была сконструирована под германские 7,92х33-мм «промежуточные» патроны, затем в ней использовались английские .280 «Энфильд» (7х43 мм) и пришедшие им на смену 7-мм патроны с длиной гильзы 47 мм. Однако это оружие осталось только в опытных образцах.

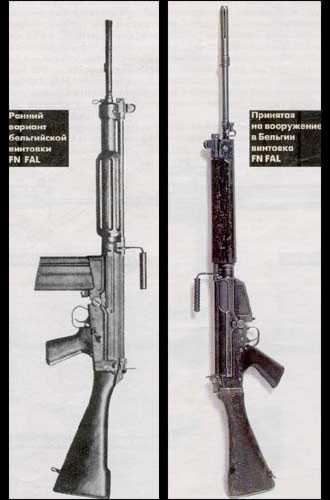

Свой окончательный вид винтовка приняла в 1952-1953 гг. Американцы незадолго до этого разработали свой новый патрон Т.65, представлявший собой укороченный вариант штатного патрона .30-06 М.2 (7,62х63 мм), который состоял на вооружении армии США в годы Первой и Второй мировой войны. Благодаря усилиям американского лобби патрон Т.65Е3 (длина патрона – 69,8 мм; длина гильзы – 51 мм; масса патрона – 25,0 г; масса пули – 9,7 г; начальная скорость – 840 м/с; дульная энергия – 3420 Дж) был в 1953 г. стандартизирован в Североатлантическом блоке в качестве основного винтовочно-пулеметного и получил новый индекс – «7,62-мм патрон НАТО». Именно под этот патрон и была переделана FN FAL, вступившая в ожесточенную борьбу за место под солнцем с европейскими (английская винтовка EM.2) и американскими (Т.44) конкурентами. После серьезных испытаний бельгийская винтовка заняла лидирующее место на рынке вооружений в Западной Европе, Африке, Азии и Латинской Америке.

Разрез винтовки FN FAL мод. 50-00

В 1956 г. винтовку FN FAL приняли на вооружение на родине, в Бельгии, причем ее конструкция подверглась определенным переделкам в соответствии с требованиями НАТО о приспособлении штатного пехотного оружия для стрельбы стандартными винтовочными гранатами НАТО. В конструкцию FN FAL был введен дульный тормоз-пламегаситель, одновременно служивший и направляющей для отстрела наствольных винтовочных гранат. С 1958 г. фирма FN приступила к производству модифицированного варианта винтовки FN – FALO с тяжелым стволом и двуногой сошкой, которая могла использоваться как в качестве снайперской винтовки, так и в варианте ручного пулемета.

Автоматическая винтовка FN FAL состоит из следующих основных частей и деталей: ствола со ствольной коробкой и прицельными приспособлениями; затвора с затворной рамой; ударно-спускового механизма; механизма передачи движения затворной раме; рукоятки перезаряжания; возвратного механизма; крышки ствольной коробки; приклада с пистолетной рукояткой управления огнем; магазина.

7,62-мм автоматическая винтовка FN FALO мод. 50-41

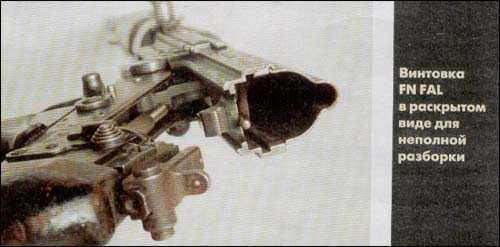

В конструкции бельгийской винтовки использована т.н. «переламывающаяся» схема, т.е. ствольная коробка и корпус ударно-спускового механизма соединены на оси переднего шарнира, установленной в нижней части.

Автоматика винтовки FN FAL работает по принципу отвода части пороховых газов из канала ствола через поперечное отверстие. Запирание осуществляется перекосом продольно-скользящего затвора вниз в вертикальной плоскости. В задней части затвора располагаются наклонные выступы, обеспечивающие его подъем при отпирании. Они взаимодействуют с соответствующими скосами затворной рамы.

Ударно-спусковой механизм винтовки FN FAL зарекомендовал себя простым и достаточно надежным, послужив прообразом для конструирования аналогичного узла в других образцах автоматических (штурмовых) винтовок. Ударный механизм курковый с отдельной пружиной сжатия и вращающимся курком. Спусковой механизм позволяет вести одиночный и автоматический огонь. Для исключения возможности выстрела при незапертом затворе спусковой механизм имеет автоспуск. Переводчик-предохранитель расположен на левой стороне ствольной коробки, над пистолетной рукояткой. Поворот флажка предохранителя осуществляется большим пальцем правой руки.

7,62-мм автоматическая винтовка
FN FAL мод. 50-63

Рукоятка перезаряжания также находится с левой стороны ствольной коробки, причем связь рукоятки с подвижными частями односторонняя. Она служит только для отвода подвижных частей назад. Вперед затвор со стеблем затвора возвращаются под действием возвратных пружин и в случае недокрытия затвора из-за загрязнения оружия принудительно дослать его в переднее положение невозможно. Механизм возврата подвижных частей собран в трубке и состоит из двух возвратных пружин, расположенных одна в другой концентрично. Пружины имеют разную навивку и работают параллельно. Огонь ведется с закрытого затвора, т.е. при запертом канале ствола. В то же время спусковой механизм имеет два шептала – заднее (стреляющее) и переднее, которое служит своеобразным предохранителем. Особенностью конструкции винтовки FN FAL является то, что при опорожнении магазина затвор остается в открытом положении на затворной задержке, удерживаемый выступом подавателя магазина. В переднее положение затвор можно дослать только со сменой опорожненного магазина на снаряженный.

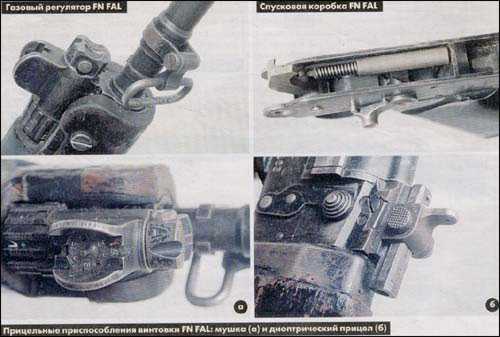

Газовая камера расположена сверху над стволом. На камере смонтирован газовый регулятор, позволяющий регулировать импульс пороховых газов, воздействующих на подвижные части. Это достигается увеличением или уменьшением отверстия в газовой камере, через которое пороховые газы истекают в атмосферу. С помощью сухарного соединения газовая камера закрывается клапаном, который стопорится в одном из двух положений (для нормальной работы автоматики винтовки регулятор устанавливается в верхнем положении). Для стрельбы наствольными винтовочными гранатами газоотводная система регулируется. В этом случае перекрывается газоотводный канал – регулятор выставляется в нижнее положение.

7,62-мм автоматическая винтовка
FN FAL мод. 50-64

Прицельные приспособления винтовок FN FAL, находящихся на вооружении во многих странах, различаются между собой по конструкции, однако для всех них одна деталь является общей – диоптрический целик. К одной из особенностей этой винтовки относится расположение переднего визира (мушки) на передней части газоотводного устройства. В бельгийской винтовке FN FAL прицел секторный, с диоптрическим целиком, рассчитан на дальности от 200 до 600 м. Для повышения эффективности прицельной стрельбы в условиях ограниченной видимости (например в сумерках) мушка подсвечивается радиоактивным источником, а также используется целик с большим диаметром диоптрического отверстия, учитывающим естественное расширение зрачка глаза стрелка в темноте.

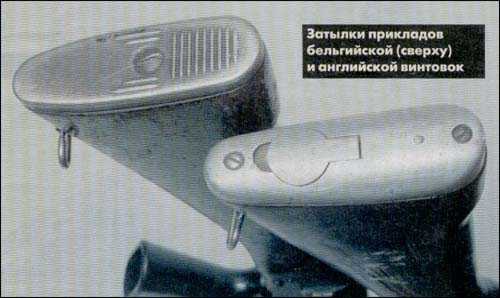

Ложа имеет раздельное цевье и приклад. Цевье закрывает привод газоотводного двигателя и состоит из двух щек. В передней части щечки цевья экранированы для защиты от пороховых газов, сбрасываемых из газовой камеры при работе. Приклад винтовки несколько приподнят (т.н. прямой приклад), что приблизило его к оси канала ствола и, сократив плечо отдачи, уменьшило вертикальное смещение при стрельбе, не приводя к уводу ствола вверх, как это было на многих других образцах автоматических винтовок. Внутри приклада имеется центральный канал для размещения трубки возвратных пружин, которая крепится с помощью специальной гайки, а также второй канал для пенала с принадлежностями. В 1956-1963 гг. приклад и цевье производились из дерева, а позже – из пластмассы, что значительно упростило технологию изготовления оружия.

Центр тяжести винтовки FN FAL находится на продолжении оси канала ствола. Для переноски винтовки имеется дополнительная рукоятка, расположенная над центром тяжести, во время стрельбы она откидывается в нерабочее положение, дабы не перекрывать линию прицеливания. Дульный тормоз-пламегаситель с наружным диаметром 22 мм обеспечивает возможность стрельбы из винтовки всеми типами ружейных наствольных гранат.

Если первоначально для отстрела гранат использовались холостые патроны, то уже в начале 1970-х гг. для винтовок FN FAL были разработаны специальные типы гранат, в хвостовике которых имелась ловушка для пуль, что обеспечило метание гранат боевыми патронами. В качестве специальной принадлежности для винтовки служат легкая двуногая сошка и клинковый штык.

Фирма FN выпускала автоматические винтовки FN FAL в нескольких вариантах: FN 50-00 – стандартная модель с постоянным прикладом, стандартным стволом длиной 533 мм и секторным прицелом; FN 50-41 (FALO) – вариант ручного пулемета с постоянным прикладом, тяжелым стволом длиной 533 мм, двуногой сошкой, закрепленной на дульном тормозе-пламегасителе, секторным прицелом и укороченным деревянным цевьем; FN 50-63 (PARA) – модель для парашютно-десантных войск с откидным металлическим прикладом, коротким стволом длиной 436 мм и постоянным прицелом, рассчитанным на дальность 300 м; FN 50-64 – модель для механизированных войск с откидным прикладом, стандартным стволом длиной 533 мм и поворотным прицелом.

Винтовка FN FAL, благодаря своим высоким боевым и служебно-эксплуатационным качествам, а также не в последнюю очередь и относительно невысокой стоимости, в 1950-1970-х гг. стала одним из наиболее популярных образцов стрелкового оружия в мире.

5,56-мм автоматическая винтовка FN СAL
(с постоянным пластмассовым прикладом)

Работы американских оружейников в конце 1950-х – начале 1960-х гг. над малоимпульсным оружием и боеприпасами к нему послужили отправной точкой отсчета и для аналогичных исследований европейских конструкторов. Первыми в Западной Европе к проработке проблемы создания подобного оружия в 1963 г. приступили бельгийские оружейники из фирмы FN. К 1967 г. они создают на базе своей популярнейшей 7,62-мм автоматической винтовки FN FAL новое оружие, известное как винтовка FN CAL (легкая автоматическая винтовка фирмы FN). Новая бельгийская винтовка была рассчитана на использование американского 5,56-мм малоимпульсного патрона М 193.

В FN CAL, как и в ее предшественнице, использовалась т.н. «переламывающаяся» схема. Автоматика винтовки FN CAL работала по принципу отвода пороховых газов из канала ствола. Запирание ствола осуществлялось поворотом затвора. Возвратно-боевая пружина надета на шток поршня. Винтовка FN CAL имела газовый регулятор с выводом остаточных пороховых газов в атмосферу. Спусковой механизм позволял вести одиночный, автоматический огонь и стрельбу фиксированными очередями по 3 выстрела. Рукоятка перезаряжания затвора была перенесена на правую сторону ствольной коробки. На винтовке возможна установка подствольного гранатомета М 203. В то же время из нее возможно и ведение стрельбы наствольными винтовочными гранатами.

5,56-мм автоматическая винтовка FN СAL
(со складывающимся металлическим прикладом)

Предполагалось, что легкая автоматическая винтовка FN CAL будет дополнять автоматическую винтовку FN FAL в тех случаях, когда необходимо более легкое оружие. Это оружие также предназначалось для танковых и воздушно-десантных войск. Однако чересчур высокая себестоимость этого оружия не позволила ему получить широкое распространение. Серийное производство винтовки FN CAL фирмой Fabrique Nationale D’Armеs de Guerre началось в 1969 г. и продолжалось вплоть до 1974 г.

С 1960-х годов, после принятия на вооружение армии США 5,56-мм винтовки М 16, страны – участницы Североатлантического блока рассматривали вопрос о целесообразности стандартизации малоимпульсного патрона дополнительно к 7,62-мм стандартному патрону НАТО. В 1976 г. 11 государств, входящих в Североатлантический блок, подписали соглашение о проведении совместных испытаний и выборе второго стандартного патрона НАТО уменьшенного калибра, предназначенного для автоматических винтовок и ручных пулеметов. 28 октября 1980 г. контрольная комиссия по исследованию стрелкового оружия в рамках Североатлантического блока приняла решение о стандартизации странами – участницами НАТО 5,56-мм бельгийского патрона SS 109. Новый малоимпульсный боеприпас, получивший название «5,56-мм патрон НАТО», был вдвое меньше по массе и габаритам стандартного 7,62-м патрона НАТО (длина патрона – 57,4 мм, длина гильзы – 45 мм, масса патрона – 11,2 г, масса пули – 4,02 г, начальная скорость – 915 м/с, дульная энергия – 1798 Дж), что позволяло начать разработку индивидуального оружия (штурмовую автоматическую винтовку) и легкого оружия поддержки (ручной пулемет), которые должны были быть легче контрольных образцов (американской винтовки М16А1 и бельгийского пулемета FN MAG соответственно). В связи с указанным решением были разработаны стандарты НАТО STANAG 4172 на патрон, индивидуальное оружие и оружие поддержки.

5,56-мм автоматическая винтовка FNС мод. 90-00

Наряду с созданием боеприпасов бельгийские оружейники продолжали совершенствовать и свое оружие. После десяти лет изготовления и с учетом опыта эксплуатации своей первой 5,56-мм автоматической винтовки FN CAL, в 1976 г. бельгийская фирма Fabrique Nationale D’Armеs de Guerre начала проведение опытно-конструкторских работ по созданию более простого и дешевого варианта этого оружия. В результате появилась новая легкая штурмовая винтовка FNC, созданная под 5,56-мм патрон НАТО. Она предназначалась для вооружения пехотных подразделений, ведущих боевые действия при отсутствии регулярного снабжения в трудных условиях (в горах, джунглях и пр.).

Автоматика FNC работала по принципу отвода пороховых газов из канала ствола, с верхним расположением бокового газового двигателя. Запирание канала осуществлялось поворотом затвора на два боевых упора. Газовый регулятор имел два фиксированных положения, что позволяло значительно улучшить работу автоматики оружия при стрельбе из винтовки в сложных условиях эксплуатации. Ударно-спусковой механизм рассчитан на ведение одиночного и автоматического огня фиксированными очередями по три выстрела. Прицельные приспособления состоят из мушки и перекидного диоптрического целика, рассчитанного на дальности 250 и 400 м. Ствол и патронник хромированы, что свело к минимуму негативные последствия воздействия пороховых газов. На стволе винтовки FNC крепился пламегаситель, служивший направляющей для стрельбы наствольными винтовочными гранатами. При переводе в боевое положение откидного гранатометного прицела одновременно перекрывалось газоотводное отверстие, исключая такими образом избыточное воздействие пороховых газов на подвижные детали автоматики. В конструкции винтовки широко использованы штампованные детали; одновременно с этим многие ненагруженные узлы и детали изготовлены из ударопрочных пластмасс, а корпус ударно-спускового механизма – из легких сплавов. Рукоятка перезаряжания правостороннего расположения. Приклад металлический рамочного типа, позаимствованный у израильской штурмовой винтовки «Галил», откидывался в сложенном положении вправо вдоль ствольной коробки. На верхней части ствольной коробки имелись пазы, служившие для крепления оптического и ночного прицелов. При стрельбе с ночным прицелом использовались легкие сошки, входившие в комплект принадлежности винтовки FNC. В соответствии со стандартом НАТО STANAG 4179 стальной 30-зарядный магазин был взаимозаменяем с магазином американской винтовки М 16А2.

5,56 мм автоматическая винтовка FNС мод. 92-00

Винтовка FNC показала хорошую меткость боя. Рассеивание при стрельбе одиночным огнем на дальность 100 м из положения лежа составляло 116 – 120 мм, таким образом, приближая это оружие по точности боя к снайперским винтовкам.

Фирма FN освоила производство 5,56-мм автоматических винтовок FNC в двух вариантах: со стандартной длиной ствола – 450 мм (мод. 90.00), и с укороченным стволом длиной 362 мм (мод. 92.00). Укороченная винтовка FNC предназначалась для вооружения экипажей боевых машин, вертолетов и подразделений специальных войск. Для правоохранительных органов был создан специальный вариант самозарядного карабина FNC.

В 1989 г. новое оружие первоначально поступило на вооружение бельгийских воздушно-десантных войск. Бельгийское правительство приняло решение о постепенном (до конца ХХ столетия) перевооружении своей армии винтовками FNC. Наряду с Бельгией эти винтовки поступили на вооружение армий и ряда других государств.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИНТОВОК FN FAL, FN CAL, FNC
наименование FN 50-00 FN 50-41 FN 50-63 FN 50-64 FN CAL FNC
калибр, мм 7,62 7,62 7,62 7,62 5,56 5,56
масса,кг 4,25 6,0 3,75 3,9 3,85 4,36
длина общая, мм
с пост. прикл.
со слож. прикл.
1090
——
1150
——
1020
770
1095
845
980
——
997
766
длина ствола, мм 533 533 436 533 467 533
прицельная дальность, м 200-600 200-600 300 150, 250 250, 400 250, 400
Vo пули, м/с 840 840 810 840 990 915
темп стрельбы, выстр/мин 650-700 650-700 650-700 650-700 650-700 650-700
емкость магазина, патр. 20 20 20 20 20, 30 30

Братишка 10-01
Сергей Монетчиков
Фото из архива автора

weaponland.ru

Штурмовая винтовка (автомат) FN FAL (Бельгия)

FN FAL
образца 1950 года

Винтовка FN FAL (Fusil Autamatique Leger — Легкая Автоматическая Винтовка), разработана фирмой «Fabrique Nationale» в Эрстале, Бельгия.

Разработка новой автоматической винтовки под немецкий промежуточный патрон 7.92х33 мм. Курц была начата компанией ФН в 1946 году и велась параллельно с созданием винтовки под «традиционные» винтовочные патроны. Разработкой обеих винтовок руководил известный конструктор, ученик Браунинга Дидьен Сэв (Dieudonne Saive).

Винтовка под обычные полноразмерные патроны была выпущена в 1949 году под обозначением SAFN-49, примерно тогда же появились и первые прототипы новой штурмовой винтовки, созданные уже под новый промежуточный патрон 7х43 мм. (.280) английской разработки.

FN FAL — Steyr Stg.58
австрийский вариант

В 1950 году новые 7 мм. штурмовые винтовки — бельгийская и английская ЕМ-2 проходят тестирование в США. Американцы признают достоинства конструкции бельгийской винтовки, однако начисто отвергают идею промежуточного патрона — вместо него они создают слегка (на 12 мм.) укороченный вариант своего штатного винтовочного патрона .30-06 под обозначением Т65.

В рамках только созданного альянса НАТО начинается программа стандартизации систем стрелкового оружия, и под давлением США в 1953 — 54 годах НАТО принимает как единый новый американский патрон Т65 под обозначением 7.62х51 мм. НАТО. При этом между США, Бельгией и Англией заключается нечто вроде джентльменского соглашения — в обмен на принятие европейскими странами — участницами НАТО нового американского патрона США примет на вооружение бельгийскую винтовку, модифицированную под новый единый патрон. Как показало недалекое будущее, американцы свою часть договоренности так и не выполнили, в 1957 году приняв на вооружение вместо FN FAL винтовку М14 своей разработки. Тем временем, уже в 1953 году винтовка FN FAL под патрон 7.62 мм. НАТО была готова к серийному производству.

FN FAL — L1A1 SLR
с оптическим прицелом SUIT
британский вариант

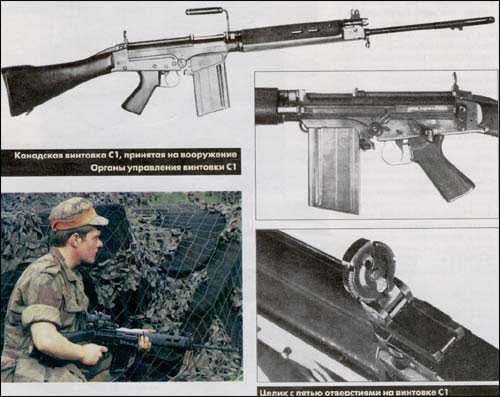

Первой на вооружение FN FAL приняла Канада под обозначением С1 в 1955 году. В следующем — 1956 году FN FAL принимается на вооружение в Бельгии, в 1957 — в Великобритании (под обозначением L1 SLR), в 1958 — в Австрии под обозначением Stg.58. Всего винтовки FN FAL состояли на вооружении не менее чем 70 стран, включая, кроме вышеупомянутых, Австралию, Аргентину, Бразилию, Израиль, ФРГ, ЮАР и многие другие.

Основными производителями FN FAL стали, кроме самой Бельгии, Австрия (компания Steyr), Великобритания (RSAF Enfield и BSA), Австралия (арсенал Lithgow), Бразилия (IMBEL) и еще ряд других стран. В большинстве стран производство винтовок FN FAL прекращено в 1970-80 годах, и они сняты или снимаются с вооружения, и до сего времени только две страны остаются основными производителями FAL — это Бразилия и, как не удивительно, США. В США существует целый ряд небольших частных фирм, занимающихся сборкой различных модификаций FN FAL на основе списанных в различных странах или вновь произведенных в США комплектов деталей. Одним из наиболее известных американских производителей FAL является фирма DS Arms, выпускающая винтовки, как для гражданского, так и для полицейского применения под названием DSA-58 (за основу этих винтовок взят Австрийский вариант FAL — Stg-58). Нужно также отметить, что популярность винтовки FAL в мире могла бы быть еще больше, не откажи бельгийцы в продаже лицензии на нее в ФРГ. В результате немцам, уже было принявшим на вооружение FAL под обозначением G1, пришлось купить лицензию на винтовку испанской фирмы CETME, что привело к появлению на свет главного конкурента FAL — винтовки Heckler — Koch G3.

IMBEL LAR
бразильский вариант

Винтовки FAL были разработаны и выпускались в 4-х основных вариантах: стандартном (заводское обозначение ФН модель 50.00), со складным прикладом (модель 50.64), варианте для десантных войск — с укороченным стволом и складным прикладом (модель 50.63) и в варианте легкого оружия поддержки (ручного пулемета, модель 50.41, также могла обозначаться как FALO или FAL Hbar).

В зависимости от места и года выпуска, винтовки FAL могли иметь различную фурнитуру, варианты прицелов, отделку. Во многих странах (особенно в странах Британского содружества) штатные винтовки FAL выпускались в варианте только самозарядных, в других странах они сохраняли возможность ведения огня очередями. Надо отметить, что из-за небольшого собственного веса и значительной мощности патрона эффективность автоматического огня из обычных винтовок FAL была крайне низка. Даже варианты с утяжеленным стволом и сошками, предназначенные для использования в роли ручных пулеметов, заметно уступали по эффективности таким проверенным временем образцам, как английский пулемет Bren.

C2 Squad Automatic Weapon — вариант FN FALO
канадский ручной пулемет

В целом винтовки серии FAL стоят в ряду лучших образцов своего времени. Они были удобны в обращении и обслуживании, достаточно надежны, обладали хорошей эффективностью в самозарядном режиме. К недостаткам этих винтовок можно отнести довольно большую общую длину, малую эффективность автоматического огня и чувствительность к засорению мелким песком и пылью, выявленную в Израиле в ходе арабо-израильской войны 1973 года.

Винтовка FAL — автоматическое оружие, построенное на основе газоотводной автоматики. Винтовка использует схему с коротким рабочим ходом газового поршня, аналогичную принятым в винтовках SAFN-49 и СВТ-40. Газовый поршень расположен над стволом и имеет свою собственную возвратную пружину. Газовая камора оборудована газовым регулятором, позволяющим подстроить автоматику под существующие условия работы оружия или полностью перекрыть газоотводный тракт, что необходимо для запуска со ствола винтовочных гранат. Запирание ствола осуществляется перекосом задней части затвора вниз, за специальный уступ в дне ствольной коробки. Затвор установлен в массивной затворной раме, после выстрела получающей от газового поршня короткий мощный толчок и далее движущейся по инерции, сжимая возвратную пружину.

FN FAL «Paratrooper»
(FN FAL 50.63)

В вариантах с фиксированным прикладом возвратная пружина расположена в прикладе, и затворная рама взаимодействует с пружиной при помощи специального длинного узкого хвостовика. В варианте со складным прикладом возвратная пружина располагается в крышке ствольной коробки и действует непосредственно на специально модифицированную затворную раму. Ударно-спусковой механизм (УСМ) вместе с пистолетной рукояткой и затыльником ствольной коробки выполнен в виде отдельного блока, шарнирно присоединенного к ствольной коробке снизу, позади приемника магазинов. Для доступа к узлам и механизмам винтовки этот блок откидывается вниз — вперед после освобождения специальной защелки, расположенной сзади на левой стороне ствольной коробки. Предохранитель — переводчик огня расположен слева на корпусе УСМ, над спусковым крючком, и взаимодействует с шепталом куркового УСМ. Прицельные приспособления, как правило, включают в себя мушку в намушнике на газовой каморе и диоптрический регулируемый целик в задней части ствольной коробки. В зависимости от страны выпуска детали конструкции и маркировка целика могут отличаться. В Англии часть винтовок L1A1 комплектовалась 4Х кратным оптическим прицелом SUIT (Sighting Unit, Infantry, Trilux) со светящейся прицельной маркой. Практически все варианты винтовок FAL оснащены комбинированным дульным устройством — пламегасителем, используемым также в качестве направляющей для метания винтовочных гранат. Для винтовок FAL используются магазины на 20 патронов, в ряде стран (например, Канаде) для вариантов с утяжеленным стволом (С2), используемых в качестве ручных пулеметов, используются модифицированные магазины от пулеметов Bren L4 калибра 7.62 мм. НАТО на 30 патронов. Следует отметить, что магазины от винтовок, выпущенных в странах с метрической системой, могут использоваться в винтовках стран с имперской (дюймовой) системой, а вот обратное неверно (то есть английская винтовка L1А1 или канадская С1 могут использовать магазины от бельгийской FAL или австрийской Stg.58, а наоборот уже не получится). Фурнитура (материал приклада, цевья, пистолетной рукоятки) у винтовок FAL различных стран и годов выпуска также может отличаться — они могут быть сделаны из дерева, пластика, металла. Винтовки могут иметь сошки различной конструкции, иногда в сложенном виде заменяющие отсутствующее цевье (как на канадском ручном пулемете С2). Практически все варианты винтовок имеют крепления для ружейного ремня, а большинство — также и крепление для штык-ножа под стволом.

DSA-58OSW
вариант FN FAL для полиции США

Модификации:

— L1 A1 — производимая по лицензии в Австралии FN FAL 50.00, имеет деревянные приклад, цевье и пистолетную рукоятку. Длина 1136 мм., ствол длинной 533 мм. имеет 6 нарезов. Прицел регулируемый, секторный.
— L1 A1 F1 — производимая по лицензии в Австралии FN FAL 50.00, имеет деревянные приклад, цевье и пистолетную рукоятку. Длина 1066 (в отличии от L1 A1 короче приклад) мм., ствол длинной 533 мм. имеет 6 нарезов.
— L2 A1 — производимая по лицензии в Австралии FN FAL 50.00, имеет деревянные приклад и пистолетную рукоятку. Имеются сошки с деревянными накладками, при их складывании вдоль ствола они превращаются в цевье. Длина 1137 мм., ствол длинной 533 мм имеет 6 правосторонних нарезов. Прицел регулируемый, секторный, рассчитан на дальность стрельбы до 800 метров.
— С1 — производимая по лицензии в Канаде FN FAL 50.00, имеет деревянные приклад, цевье и пистолетную рукоятку. Серийно производится с Июня 1955 года.
— С1 А1 — производимая по лицензии в Канаде FN FAL 50.00, имеет пластмассовые приклад, цевье и пистолетную рукоятку. Серийно производится с 1960 года.
— С2 — производимая по лицензии в Канаде FN FAL 50.41.
— С2 А1 — производимая по лицензии в Канаде FN FAL 50.41, конструктивные изменения, как у Австралийской L2 A1.
— L1 A1 — производимая по лицензии в Англии FN FAL 50.00.
— Stgw. 58 — обозначение FN FAL 50.00 принятой на вооружение в Австрии.
— G1 — обозначение FN FAL 50.00 принятой на вооружение в Германии.

  FN FAL 50.00 FN FAL 50.63 FN FAL 50.64 FN FAL 50.41 HBAR
Калибр, мм 7.62×51 NATO
Длина, мм
— приклад разложен
— приклад сложен
1090
1020
736
1095
838
1100
Длина ствола, мм 533 431 533 533
Вес без патронов, кг 4.45 3,76 3,9 6,0
Емкость магазина,
кол. патронов
20 20 20 20, 30
Скорострельность, выстр/мин 650-700

weaponland.ru

Лидер штурмовых: FN-FAL — Энциклопедия оружия и боеприпасов



С окончанием Второй мировой войны военные многих государств приступили к осмыслению ее итогов, в том числе в области вооружения. Война подвергла стрелковое оружие всех воюющих стран серьезнейшим испытаниям. Анализ боевого опыта, полученного в этот период, позволил выявить основные тенденции развития, общие для всего комплекса стрелкового вооружения:

1. Сократилась дальность применения огня пехотного оружия.
2. Значительно выросла плотность огня за счет высокой насыщенности войск автоматическим оружием.
3. Проявилось стремление заменить эффективность прицельного огня большой его плотностью (широкое применение получила стрельба с хода, меньше внимания стали уделять кучности боя оружия).

Широкое распространение автоматического оружия было вполне закономерным и вытекало из общих тенденций развития как вооружений, так и форм ведения боевых действий. Новые боевые порядки войск были теперь рассчитаны на одновременное введение в действие всех средств вооружения. Высокая насыщенность армий современной боевой техникой значительно увеличила маневренность войск на поле боя, что привело к сокращению дальности действительного огня стрелкового оружия при одновременном наращивании мощности оружия (прежде всего за счет увеличения скорострельности) и уменьшении его массы и габаритов. В ходе войны изменилась тактика действий пехоты. В наступлении пехотинцам приходилось передвигаться под огнем противника, большей частью ползком по-пластунски или перебежками, что значительно затрудняло атаку. Подобные действия требовали наличия адекватного ситуации оружия — легкого и компактного.

Постоянно меняющаяся тактическая ситуация в ходе боя требовала поражения малозаметных и быстро исчезающих целей шквальным огнем из всех огневых средств, поэтому поражение непрерывным огнем на ближних и средних дальностях стало одним из основных требований к индивидуальным образцам стрелкового оружия пехотинца. Широкомасштабное боевое использование автоматического оружия привело и к определенному изменению взглядов на необходимую дистанцию ведения огня из стрелкового оружия.

Если в предвоенный период в армиях всех без исключения стран ее стремились увеличить, то уже первые бои показали, что огонь даже из станковых пулеметов на расстоянии свыше 1000 м практически неэффективен. Глубина поля боя, как правило, не превышала 800 м. Это расстояние полностью перекрывалось как огнем станковых и ручных пулеметов, так и основных образцов индивидуального стрелкового оружия пехоты — винтовок и карабинов, как магазинных, так и самозарядных и автоматических,рассчитанных на использование штатного винтовочно-пулеметного патрона, эффективного на дальностях не менее 2000 м.

Однако их использование не давало необходимой плотности огня, которым обладали пистолеты-пулеметы, чье массовое внедрение в войска в начале войны позволило резко увеличить мощь автоматического огня стрелкового оружия пехоты, но на дистанциях всего лишь до 200 м. Кроме того, избыточная мощность винтовочных патронов в таких условиях сделала неэкономичным этот вид боеприпасов в связи с резким уменьшением дальности, на которые велась стрельба из стрелкового оружия.

Стремясь опередить потенциальных противников в подготовке к вооруженным конфликтам с учетом новых условий и успеть перевооружить свои армии перспективными образцами вооружения, уже в 1945-46 гг. во многих странах (СССР, США, Великобритания, Бельгия, Франция, Испания) конструкторы приступают к разработке «промежуточных» патронов и оружия под них.

Создание и стандартизация нового винтовочного патрона (названного промежуточным по советской классификации, хотя подобное название весьма относительно, учитывая его мощность и длину гильзы) положили начало разработке на Западе нового класса автоматического стрелкового оружия, названного (по аналогии с германским оружием) штурмовой винтовкой.

7,62-ММ БЕЛЬГИЙСКАЯ ВИНТОВКА FN FAL



Одними из пионеров в этой области стали бельгийские оружейники, во все времена отличавшиеся обостренным чувством нового и к тому же традиционно располагавшие первоклассной промышленной базой, позволявшей производить высококачественное оружие. Уже вскоре после войны в Бельгии появилась новая автоматическая винтовка, сконструированная в 1946 — 48 гг. инженерами оружейной фирмы Fabrique Nationale D’Armes de Guerre (FN) в г.Герсталь под Льежем — Дидо-ном Сэвом (D.J. Saive) и Эрнестом Вервье (Е. Vervier). Схема работы автоматики этого оружия в немалой степени базировалась на принципах конструкции советской самозарядной винтовки системы Токарева СВТ-38/СВТ-40. Многие ее детали и узлы, в частности газоотводный узел, узел запирания и т.д. были откровенно заимствованы из советских разработок. Сегодня это оружие, получившее всемирную популярность, известно под обозначением FN FAL (Fusil Automatique Legere — «легкая автоматическая винтовка»).



Первоначально новая бельгийская винтовка была сконструирована под германские 7,92хЗЗ-мм «промежуточные» патроны, затем в ней использовались английские .280 «энфильд» (7×43 мм), и пришедшие им на смену 7-мм патроны с длиной гильзы 47 мм. Однако все это оружие осталось только в опытных образцах. Свой окончательный вид винтовка приняла в 1952-53 гг.

Американцы незадолго до того разработали свой новый патрон Т.65, представлявший собой укороченный вариант штатного патрона .30-06 М.2 (7,62×63 мм), который состоял на вооружении армии США в годы Первой и Второй мировых войн. И в 1953 г., благодаря значительным усилиям американского лобби, патрон Т.65ЕЗ (длина патрона — 69,8 мм; длина гильзы — 51 мм; масса патрона — 25,0 г; масса пули — 9,7 г; начальная скорость — 840 м/с; дульная энергия — 3420 Дж) был стандартизирован в Североатлантическом блоке в качестве основного винтовочно-пулеметно-го и получил новый индекс — «7,62-мм патрон НАТО». Под этот патрон и была переделана FN FAL, вступившая в ожесточенную борьбу за место под солнцем с европейскими (английская винтовка ЕМ.2) и американскими (Т.44) конкурентами. После серьезных испытаний именно бельгийская винтовка заняла лидирующее место на рынке вооружений в Западной Европе, Африке, Азии и Латинской Америке.



В 1956 г. винтовку FN FAL приняли на вооружение на родине — в Бельгии. При этом ее конструкция подверглась определенным переделкам в соответствии с требованиями НАТО о приспособлении штатного пехотного оружия для стрельбы стандартными винтовочными гранатами НАТО. В конструкцию FN FAL был введен дульный тормоз-пламегаситель, одновременно служивший и направляющей для отстрела винтовочных гранат. С 1958 г. фирма Fabrique Nationale приступила к производству модифицированного варианта этого оружия — FALO с тяжелым стволом и двуногой сошкой, который мог использоваться как в качестве снайперской винтовки, так и в варианте ручного пулемета.

Автоматическая винтовка FN FAL состоит из следующих основных частей и деталей: ствол со ствольной коробкой и прицельными приспособлениями; затвор с затворной рамой; ударно-спусковой механизм; механизм передачи движения затворной раме; рукоятка перезаряжания; возвратный механизм; крышка ствольной коробки; приклад с пистолетной рукояткой управления огнем; магазин.

Автоматика винтовки работает по принципу отвода части пороховых газов из канала стола через поперечное отверстие. Запирание осуществляется перекосом продольно-скользящего затвора вниз в вертикальной плоскости. В задней части затвора располагаются наклонные выступы, обеспечивающие его подъем при отпирании. Они взаимодействуют с соответствующими скосами затворной рамы.



Ударно-спусковой механизм винтовки FN FAL зарекомендовал себя простым и одновременно достаточно надежным, послужив прообразом для конструирования аналогичного узла в других образцах автоматических (штурмовых) винтовок. Ударный механизм — курковый, с отдельной пружиной сжатия и вращающимся курком. Спусковой механизм позволяет вести одиночный и автоматический огонь. Для исключения возможности выстрела при незапертом затворе спусковой механизм имеет автоспуск. Переводчик-предохранитель, расположенный на левой стороне спусковой коробки, над пистолетной рукояткой, имеет три положения: S — предохранитель; EF — одиночный огонь, DF — автоматический огонь. Поворот флажка предохранителя осуществляется большим пальцем правой руки.

Рукоятка перезаряжания также находится с левой стороны ствольной коробки, причем связь рукоятки с подвижными частями — односторонняя. Она служит только для отвода подвижных частей назад. Вперед затвор с затворной рамой возвращаются под действием возвратных пружин, так что в случае «недокрытия» затвора из-за загрязнения оружия принудительно дослать его в переднее положение невозможно. Механизм возврата подвижных частей собран в трубке и состоит из двух возвратных пружин, расположенных концентрически одна в другой. Пружины имеют разную навивку и работают параллельно. Огонь ведется с переднего шептала, то есть перед выстрелом патрон находится в патроннике.

Особенностью конструкции винтовки FN FAL является то, что при опорожнении магазина затвор остается в открытом положении на затворной задержке, удерживаемый выступом подавателя магазина. В переднее положение затвор можно дослать только со сменой опорожненного магазина на снаряженный.



Газовая камера расположена сверху над стволом. На камере смонтирован газовый регулятор, позволяющий регулировать импульс пороховых газов, воздействующих на подвижные части. Это достигается увеличением или уменьшением отверстия в газовой камере, через которое пороховые газы истекают в атмосферу. С помощью сухарного соединения камера закрывается клапаном, который стопорится в одном из двух положений; для нормальной работы автоматики винтовки регулятор устанавливается напротив маркера А (в верхнем положении).

Для стрельбы винтовочными гранатами газоотводная система регулируется особым образом. В этом случае перекрывается газоотводный канал — регулятор выставляется напротив маркера GR (в нижнем положении). В противном случае стрельба гранатами из винтовки при открытом газоотводном отверстии ствола может привести к тому, что в газовой камере окажется избыточное количество пороховых газов, что, в свою очередь, приведет к чрезвычайно высоким скоростям отката подвижных частей автоматики и их преждевременной поломке.

Прицельные приспособления винтовок FN FAL, находящихся на вооружении в разных странах, различаются между собой по конструкции, однако для всех без исключения одна деталь остается общей — диоптрический целик. К числу особенностей этой винтовки относится расположение мушки на передней части газоотводного устройства. В бельгийском варианте FN FAL — прицел секторный, с диоптрическим целиком, рассчитанный на дальности от 200 до 600 м. Для повышения эффективности прицельной стрельбы из винтовки FN FAL в условиях ограниченной видимости (например, в сумерках) ее мушка подсвечена нанесенным на нее составом с радиоактивным компонентом, а также используется целик с большим диаметром диоптрического отверстия, учитывающим естественное расширение зрачка глаза стрелка в темноте.



Ложа винтовки имеет раздельное цевье и приклад. Цевье закрывает привод газоотводного двигателя и состоит из двух щечек. В передней части эти щечки экранированы для защиты от пороховых газов, сбрасываемых из газовой камеры при работе. Приклад выполнен несколько приподнятым (так называемый прямой приклад), что приблизило его к оси канала ствола и, сократив плечо отдачи, уменьшило вертикальное смещение при стрельбе, не приводя к уводу ствола вверх, как это было на многих других образцах автоматических винтовок. Внутри приклада имеется центральный канал для размещения трубки возвратных пружин, которая крепится с помощью специальной гайки, а также второй канал для пенала с принадлежностями. С 1956 по 1963 г. приклад и цевье изготавливались из дерева, а с 1963 г. — из пластмассы, что значительно упростило технологию изготовления оружия.

Центр тяжести винтовки FN FAL находится на продолжении оси канала ствола. Для переноски оружия имеется дополнительная рукоятка, расположенная над центром тяжести; во время стрельбы она откидывается в нерабочее положение, дабы не перекрывать линию прицеливания.

Пламегаситель с наружным диаметром 22 мм обеспечивает возможность стрельбы из винтовки всеми типами ружейных гранат. Если первоначально для отстрела гранат использовались холостые патроны, то уже в начале 1970-х гг. для FN FAL были разработаны специальные типы гранат, в хвостовике которых имелась ловушка для пуль, что обеспечило метание гранат боевыми патронами. В качестве специальных принадлежностей винтовке придаются легкая двуногая сошка и клинковый штык.



Для разборки винтовки FN FAL, после отделения магазина и разряжания, необходимо повернуть специальный рычаг для разборки (расположенный на ствольной коробке с левой стороны) в направлении против часовой стрелки; при этом приклад опустится вниз. После чего, потянув рукой за рукоятку перезаряжания, с выдвижением назад отделяют подвижные части от ствольной коробки вместе со стержнем возвратной пружины и самой возвратной пружиной. Затем затвор отделяется от стебля затвора. Сборка осуществляется в обратном порядке.

Фирма Fabrique Nationale выпускала автоматические винтовки FN FAL в нескольких вариантах:

— FN 50-00 — стандартная модель с постоянным прикладом, стандартным стволом длиной 533 мм и секторным прицелом;
— FN 50-41 (FALO) — вариант ручного пулемета с постоянным прикладом, тяжелым стволом длиной 533 мм, двуногой сошкой, закрепленной на пламегасителе, секторным прицелом и укороченным деревянным цевьем;
— FN 50-63 (PARA) — модель для парашютно-десантных войск, с откидным металлическим прикладом, коротким стволом длиной 436 мм и постоянным прицелом, рассчитанным на дальность 300 м;
— FN 50-64 — модель для механизированных войск, с откидным прикладом, стандартным стволом длиной 533 мм и поворотным прицелом.





Благодаря своим высоким боевым и служебно-эксплуатационным качествам, а также, не в последнюю очередь, и относительно небольшой стоимости, винтовка FN FAL в 1950-70-х гг. стала одним из наиболее популярных образцов стрелкового оружия в мире. Пожалуй, особенно способствовало такому успеху ее принятие на вооружение в Великобритании. По лицензии фирмы FN винтовку начали производить и в других странах. Причем в некоторых из них конструкция FN FAL подверглась серьезной модернизации. Так, ударно-спусковые механизмы винтовок британского, канадского, голландского и индийского производства допускают ведение только одиночного огня. Далее мы рассмотрим более подробно английскую и канадскую модификации.

7,62-ММ АНГЛИЙСКАЯ САМОЗАРЯДНАЯ ВИНТОВКА L1A1



Англичане в начале 1950-х гг., под сильнейшим нажимом заокеанских партнеров, осуществили выбор нового комплекса «боеприпас-оружие» в пользу американского патрона Т.65ЕЗ (вскоре стандартизированного в НАТО). Рассмотрев ряд образцов автоматических (штурмовых) винтовок, разработанных под этот патрон, британское высшее военное руководство пришло к выводу, что бельгийская винтовка FN FAL наиболее полно отвечает по своим тактико-техническим характеристикам задачам, стоящим перед подобным оружием.

В 1954-57 гг. в Англии проходили войсковые испытания два варианта винтовки FN FAL: Х8Е1 с открытым прицелом и Х8Е2 — с оптическим. Стволы обеих винтовок не имели пламегасителей.



Надо сказать, что в Великобритании при принятии на вооружение новой винтовки особенно остро встал вопрос о выборе для армии самозарядного либо автоматического вариантов. По результатам испытаний было признано целесообразным иметь только самозарядную винтовку.

В этом вопросе к аргументам против автоматического варианта (в первую очередь невысокая меткость FN FAL при стрельбе непрерывным огнем из-за достаточно большого рассеивания) добавилось еще и своеобразие британского менталитета. В данном случае сочли вполне достаточным, если тренированный стрелок сможет произвести из винтовки за минуту 20 прицельных выстрелов по нескольким разноудаленным целям. Победу в этих испытаниях одержала модернизированная модель Х8Е5 с открытым прицелом.

Однако в ходе ее последующих испытаний англичане были вынуждены подвергнуть винтовку, получившую индекс Х14Е1, определенной доработке. Так, был введен мощный (американского типа) щелевидный пламегаситель. Претерпела некоторые изменения и конструкция затвора — на стенках его стебля были выштампованы продольные пазы, выполняющие роль грязесборников. Их сделали достаточно глубокими, так что значительное количество инородных частиц грязи, песка и пыли могли собираться в них, не оказывая особенного влияния на устойчивую работу автоматики в неблагоприятных условиях. Рукоятка перезаряжания была выполнена складывающейся в нерабочем положении, что уменьшило возможность зацепиться винтовкой за посторонние предметы, а следовательно, повысило безопасность обращения с нею. Кроме того — для удешевления — приклад, цевье и пистолетная рукоятка стали производиться из пластмассы, армированной стекловолокном.



В итоге 1 марта 1957 г. на вооружение британской армии поступил самозарядный вариант FN FAL, известный под обозначением «7,62-мм винтовка LI A1». Для винтовки L1A1 были предусмотрены четыре типа затылка приклада разной длины, что позволяло подогнать оружие индивидуально под каждого солдата. К особенностям английского образца относилось и отсутствие затворной задержки. При необходимости затвор можно отвести в открытое положение вручную.

В 1960-х гг. английские оружейники вновь усовершенствовали свой вариант винтовки. Так, для стрельбы из L1A1 стали использоваться новые винтовочные гранаты, в хвостовиках которых имелась ловушка для пуль, представлявшая собой чередующиеся металлические и пластмассовые прокладки. Подобная конструкция обеспечивала метание гранат непосредственно боевыми патронами. Таким образом, была исключена необходимость применения специальных гранатометных холостых патронов, предусмотренных первоначально.

Для подсветки мушки в сумерках и темноте в винтовке L1A1 использовался радиоактивный источник освещения Betalight, выполненный в виде ампулы, вставленной в основание мушки. Эта светящаяся точка, видимая только самому стрелку, позволяла ему совмещать подсвеченную мушку с нечетко видимой целью. Подсветка мушки обеспечила повышение эффективности огня в сумерках на 80%.

В 1974 г. для L1A1 был разработан и специальный 4-кратный ночной прицел SUIT (Sight Unit Infantry Trilux), рассчитанный на стрельбу на дистанции до 600 м. При прицеливании резиновый наглазник полностью исключал попадание в глаз стрелка внешнего освещения. В фокальной плоскости прицела вместо стандартного перекрестия стрелок видел прицельную марку, достаточно заметную, чтобы ее нельзя было спутать с каким-либо объектом, и не настолько крупную, чтобы заслонять цель. Марка подсвечивалась красным светом радиоактивного тритиевого источника (Trilux), не требующим внешнего питания. Интенсивность подсветки регулировалась маховичком, расположенным на корпусе прицела SUIT.

В Англии государственный арсенал RSAF (Royal Small Arms Factory) произвел в 1958-75 гг. более одного миллиона, а фирма BSA (Birmingham Small Arms) в 1958-64 гг. — примерно 150 тысяч винтовок L1A1.



Как уже говорилось, принятие винтовки FN FAL на вооружение английской армии способствовало поистине ее триумфальному шествию по миру. И это не удивительно, поскольку большая часть из 80 государств, которые стала производить или закупать это оружие, в свое время являлись до минионами или колониями Бри танской империи, а затем сохра нили достаточно тесные связи с бывшей метрополией в рамках Британского содружества наций И при всей своей независимости они до сих пор держат равнение, в том числе и в военной области, на Великобританию, по возможности используя у себя достижения ее военной науки и техники. Этим и объясняется, что основное распространение винтовка FN FAL/L1A1 получила в странах «третьего мира».

7,62-ММ КАНАДСКАЯ САМОЗАРЯДНАЯ ВИНТОВКА С1А1 / С2А1



В 1954 г. к выбору штатной пехотной винтовки нового поколения приступили в Канаде.

В 1954-55 гг. канадцы проводили испытания опытных самозарядных винтовок CDN ЕХ-1 и CDN ЕХ-2 (аналогичных английским вариантам винтовки FN FAL — Х8Е1 иХ8Е2). Вслед за британскими специалистами канадские военные признали наиболее приемлемым один из вариантов опытной английской винтовки Х14Е1. В канадском варианте небольшие изменения были внесены только в конструкцию приклада. Несколько иной стала форма цилиндрического пламегасителя. Уже в июне 1955 г. (то есть на два года раньше, чем в метрополии) канадская армия принимает на вооружение новую 7,62-мм самозарядную винтовку под индексом С1.

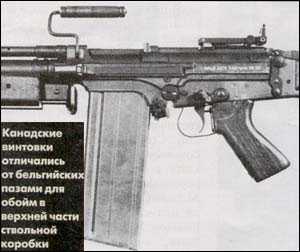

Отличием канадского варианта от других моделей винтовки FN FAL явилась иная конструкция верхней части ствольной коробки, которая имела направляющие пазы для заряжания присоединенного магазина из пятизарядных винтовочных обойм. Оригинальным было и устройство диоптрического дискового прицела, имевшего 5 отверстий, разноудаленных от центра диска и соответствовавших дальностям от 200 до 600 ярдов (186 — 560 м). В случае необходимости прицел можно было откинуть в нерабочее положение.




В 1958 г. на вооружение ВМС Канады поступает еще один автоматический вариант винтовки С1 D, ударно-спусковой механизм которой допускал ведение одиночного и автоматического видов огня.

В 1959 г. винтовку С1 модернизировали с целью упрощения ее производства. Усовершенствованный вариант получил обозначение С1А1,аее модификация для ВМС, соответственно, — C1 A1 D. На цевье С1А1 отсутствовали вентиляционные отверстия. Ударник теперь изготавливался не единой деталью, а составным, из двух частей, деревянные детали рукоятки для переноски были заменены пластмассовыми, а также введен щелевидный пламегаситель с диаметром наружной поверхности 22 мм, что позволило использовать его в качестве направляющей для стрельбы стандартными винтовочными гранатами НАТО.




В 1958 г. фирма Canadian Arsenals ltd (CAL) в Онтарио освоила производство еще одной модификации FN FALO — в варианте ручного пулемета С2 с тяжелым стволом и сошкой, предназначавшегося для огневой поддержки пехотного отделения. Ударно-спусковой механизм С2 был приспособлен для ведения как одиночного, так и автоматического огня, поэтому флажок переводчика-предохранителя имел третье положение — автоматический огонь.

Питание осуществлялось из стандартного коробчатого магазина на 20 патронов или магазина увеличенной емкости на 30 патронов. Сошка была выполнена с боковыми деревянными накладками, которые в сложенном виде образовывали цевье винтовки. Модель С2, так же, как и С1, имела пламегаситель и снабжалась штыком. В связи с большими задачами, возложенными на это оружие, прицел С2 был рассчитан для стрельбы на дальности до 1000 ярдов (914 м).

В отличие от английской винтовки, канадская комплектовалась только тремя типами затылков приклада: стандартным, коротким или длинным. В 1960 г. ручной пулемет С2 был стандартизирован в производстве с винтовкой С1А1; его новая модификация получила индекс С2А1.

Выпуск самозарядных винтовок C1 (C1A1) и автоматических С2 (С2А1) в Канаде продолжался вплоть до 1968 г.

Сегодня, спустя пятьдесят лет после создания винтовки FN FAL, различные ее варианты находятся на вооружении армий более чем 80 государств.

В ряде стран она производится по лицензиям «фирмы-родителя» — бельгийской FN (табл.2). Кроме того, еще около 70 государств закупают винтовки FN FAL в четырех основных странах-производителях (табл.3).




Оружие 8-2000

weaponland.ru

описание, производитель, характеристика, прицельность, размеры, удобство применения и описание с фото

Самую большую известность среди различного стрелкового оружия получил автомат Калашникова. Многие войны и вооруженные конфликты не прошли без участия изделия русского конструктора. Как утверждают специалисты, автомат применялся практически на всех континентах. Кроме АК, также часто упоминается американская автоматическая винтовка М16, что по убеждению специалистов, несправедливо, поскольку существуют и другие не менее эффективные стрелковые образцы. Одним из них является бельгийская винтовка FN FAL. Как утверждают эксперты, именно эта стрелковая единица, а не М16, в XX веке составила достойную конкуренцию легендарному АК. Информацию об истории создания, устройстве, модификациях и технических характеристиках автоматической винтовки FN FAL вы найдете в данной статье.

Начало работ по бельгийскому оружию

В годы Второй мировой военными большинства стран была признана высокая эффективность автоматического оружия. В послевоенное время в армиях началось интенсивное перевооружение, поскольку пистолеты-пулеметы уже не соответствовали потребностям армейских соединений. Обусловлено это тем, что для автоматических винтовок характерна низкая точность при стрельбе очередью и ограничение боекомплекта. В противном случае винтовка была бы слишком тяжелой и неудобной для ношения. Эту проблему немцы решили с помощью специально созданного промежуточного патрона. Мощность этого боеприпаса и габариты больше, чем у пистолетного, но меньше винтовочного.

Вскоре идею использовать подобный класс патронов переняли оружейники в других государствах. Не осталась в стороне и Бельгия. В 1946 году конструкторы бельгийской компании FN Herstal в городе Эрстале начали создавать новую автоматическую винтовку, которая в истории оружия стала известна как автомат FN FAL.

О проектировании

Создание винтовки FN FAL осуществлялось под руководством главных инженеров Дьедонне Сэва и Эрнеста Вервье. Одновременно велись работы по альтернативным вариантам, которые можно было бы снарядить немецким промежуточным патроном 7,92 на 33 мм и стандартными винтовочными боеприпасами. Также проектировали новую винтовку под английский патрон 7 х 43 мм. В 1949 г. третий вариант был готов. Спустя год оружие испытали в Соединенных Штатах. Американцами были признаны преимущества бельгийского оружия, но опровергнута идея с промежуточным патроном. Взамен американскими оружейниками была предложена их собственная разработка – боеприпас Т65. Сегодня данный патрон в технической документации значится как 7,62 х 51 мм натовского образца.

Как утверждают специалисты, существует предположение, что неофициально между странами-членами НАТО и Соединенными Штатами существовал договор, согласно которому европейцы покупали американский боеприпас, а те взамен приняли на вооружение бельгийский FN FAL. Так ли это на самом деле, неизвестно. Однако если и был такой уговор, то США свои обещания не выполнили, поскольку в 1957 г. американская пехота получила винтовки М14.

Результат

Работы по оружию FN FAL завершили в 1953 году. Стрелковая единица была полностью готова для серийного производства. Первым государством, которое приняло в 1955 г. винтовку FN FAL, стала Канада. Там оружие значилось как С1. В Бельгии же солдаты эту стрелковую модель получили в 1956 году. Через год винтовки FN FAL доставили в Англию. Там оружие бельгийского производства значилось как L1 SLR. В Австрии винтовки с 1958 года. Там их переименовали в Sturmgewehr 58.

В соответствии с натовскими стандартами оружие FN FAL содержит дульный тормоз и использует стандартные винтовочные гранаты.

Описание

Бельгийская винтовка состоит из следующих основных частей:

  • Ствол и ствольная коробка.
  • Затвор.
  • Ударно-спусковой механизм.
  • Газоотводная трубка, содержащая газовый поршень.
  • Ручка для перезарядки.
  • Приклад.
  • Магазин.

Ложа состоит из цевья и приклада. В цевье имеются две щечки, с помощью которых спереди закрывается газоотводная трубка. Конструкция данной стрелковой модели выполнена по переламывающейся схеме, а именно ствольную коробку и УСМ соединили посредством шарнира. Классическая винтовка оснащена специальной ручкой для переноски.

С 1964 по 1965 годы фурнитуру изготавливали из древесины. Позже в качестве материала стали применять пластик, благодаря чему производственный процесс стал проще и дешевле. Более поздние образцы начали оснащать планками Вивера и Пикатинни.

Устройство

В винтовке FN FAL используется отвод пороховых газов при коротком ходе надствольного газового поршня. Аналогичную конструкцию имели винтовки СВТ-40 и SAFN-49. Газовый поршень оснащен собственной возвратной пружиной. Над стволом также расположили газовую камору. Благодаря встроенному в нее регулятору, у стрелка появилась возможность самостоятельно контролировать перемещение пороховых газов через специальные отверстия в зависимости от эксплуатационных условий.

Если же используются винтовочные гранаты, вывод газов можно полностью заблокировать. Для этого достаточно закрыть отверстия в каморе, через которые газы выходят в атмосферу. Ствольный канал запирается при помощи продольно скользящего затвора, который перекашиваясь по вертикали, смещается вниз и фиксируется специальным выступом в днище ствольной коробки.

Заднюю часть рамы оснастили наклонными выступами, которые обеспечивают поднятие затвора, следовательно, отпирают ствольный канал. Местом расположения затвора стала массивная затворная рама. После каждого выстрела на нее воздействует газовый поршень, который отвечает за сжатие возвратной пружины. В модификациях ее расположили в фиксированном прикладе. На затворную раму она воздействует длинным узким хвостовиком. Подобное устройство характерно для стрелковых единиц, у которых предусмотрена фиксация прикладов. Если же они складные, то местом пружины стала крышка ствольной коробки. При этом происходит ее непосредственное взаимодействие с рамой, которую для этой цели несколько модифицировали.

Возвратный механизм вмонтировали в металлическую трубку. Представлен он двумя пружинами с различной навивкой и расположенными тесно друг к дружке. В левой части коробки установили рукоятку для перезарядки. Ее задача – отводить затвор назад. Вперед его толкают возвратные пружины. Если же его закрытие произошло не в полной мере, то сместить его вперед, приложив для этого усилие, не представляется возможным. После израсходования всех боеприпасов в магазине, затвор остается открытым. В таком положении его удерживает специальный выступ подавателя в обойме. Фото FN FAL представлено в статье.

УСМ

Как утверждают специалисты, бельгийская винтовка содержит простой и надежный ударно-спусковой механизм. Он используется как образец для проектирования более поздних стрелковых моделей. УСМ разместили в отдельном блоке, в котором есть пистолетная рукоятка, затыльник коробки и сам механизм. С помощью шарниров блок соединен с днищем ствольной коробки. УСМ куркового типа содержит отдельную боевую пружину и вращающийся курок. Он приспособлен для ведения одиночного и автоматического огня. С помощью автоспуска исключается стрельба, если затвор открыт. Слева на ствольной коробке отведено место для переводчика режима.

О боепитании

Для штурмовой винтовки FN FAL были разработаны отъемные магазины, рассчитанные на 20 и 30 боеприпасов. Их подача в патронник осуществляется специальным толкателем.

Обоймы по 30 патронов бывают двух видов:

  • прямые, которые считаются стандартными,
  • изогнутые, наподобие рожков автомата Калашникова.

Как утверждают оружейные эксперты, магазином бельгийского автомата можно снарядить L1A1, но не наоборот. Обусловлено это тем, что в ходе производства FN FAL передние зацепы обойм штампуют, и они обладают меньшими размерами. В L1A1 зацепы изготавливают как отдельные детали, и они массивнее. Учитывая размеры этих зацепов, изготавливают пазы в шахтах магазиноприемников.

О прицельных приспособлениях

Как утверждают специалисты, разные модификации FN FAL оснащены различными средствами для прицеливания. В большинстве моделей присутствует диоптрический целик. Кроме того, мушка традиционно расположена перед газоотводным устройством. В оригинальном стрелковом экземпляре прицельные приспособления рассчитаны на дистанции в пределах 200-600 м. С целью сделать винтовку эффективной в самых различных условиях, мушку оружия бельгийские разработчики оснастили специальной подсветкой, которая представляет собой светящуюся точку.

О монтаже оптических средств

Оптические (дневные, ночные, тепловизионные и электронные) прицелы устанавливают на ружье с помощью специального кронштейна, для которого в соответствии со стандартом STANAG предусмотрено двухточечное крепление. Кронштейны производят вместе с крышкой ствольной коробки, как единое целое. Чтобы снарядить винтовку оптикой, стрелку достаточно демонтировать штатную крышку, а на ее место поставить аналогичное изделие, но уже с кронштейном. В винтовках со складными прикладами кронштейны развернуты в другую сторону. Также для монтажа прицелов применяют планки Пикатинни и Вивера. Эти изделия являются специальными переходниками.

Стремясь сделать монтаж оптики проще, оружейными коммерческими фирмами налажено изготовление фрезерованных алюминиевых крышек ствольных коробок с уже установленными планками. Судя по многочисленным отзывам, за счет такой конструкции существенно снижена высота прицела.

О технических характеристиках

Модель имеет следующие технические характеристики:

  • Общая длина винтовки составляет 109 см, ствола – 53,3 см.
  • Весит оружие не более 4,3 кг.
  • Калибр FN FAL – 7,62 мм.
  • Стрельба ведется патронами натовского образца 7,62 х 51 мм.
  • Ствол оснащен четырьмя правосторонними нарезами.
  • Автоматные отъемные магазины коробчатого типа содержат по 20 и 30 патронов.
  • В течение одной минуты из бельгийской винтовки можно произвести от 650 до 700 выстрелов.
  • Показатель прицельной дальности составляет 650 м.
  • Пуля движется к цели с начальной скоростью 823 м/с.
  • Винтовка оборудована стандартным диоптрическим прицелом.

О модификациях

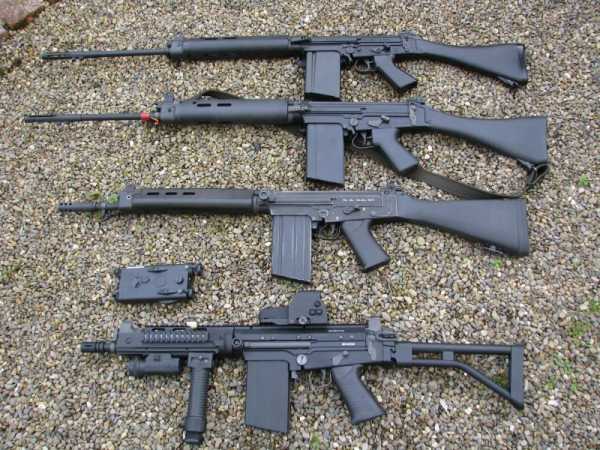

Бельгийская винтовка (фран. fusil automatique leger) послужила базой для проектирования новых стрелковых образцов:

  • FN FAL 50.00. Является стандартной винтовкой с нескладывающимся прикладом.
  • 50.64. Для модели предусмотрен складывающийся приклад.
  • 50.63. Стрелковая единица с укороченным стволом и складным металлическим прикладом. Оружие используют воздушно-десантные войска.
  • 50.41. Данная стрелковая единица является ручным пулеметом со складными сошками, удлиненным и утяжеленным стволом.
  • FN CAL. Считается первым европейским автоматом, использующим патроны 5,56 х 45 мм.
  • Steyr Stg.58. Конструктивно похож на модель 50.00, но имеет измененный цевье и приклад. Страна-производитель – Австрия.
  • IMBEL LAR. Оружие спроектировано в Бразилии на основе бельгийской винтовки.

  • DSA-58OSW. Является укороченным FN FAL. Имеются планки Пикаттини от американской компании DS Arms. Разрабатывался специально для сотрудников полиции. По мнению экспертов, сегодня данный образец считается самым распространенным на рынке оружия в США.
  • С1. Винтовка разработана канадскими оружейниками на основе конструкции FN FAL. От бельгийской стрелковой единицы отличается измененными прикладом и прицельными приспособлениями.

О достоинствах и недостатках

Как утверждают специалисты, винтовка обладает высокой кучностью боя с расстояния до 1 тыс. м. Данный показатель заметно снижается, если переводчик огня перевести с одиночной стрельбы на стрельбу очередями. Также высоко оценена высокая убойность натовского боеприпаса 7,62 х 51 мм. Патрон со стабильной и тяжелой пулей. Стрелок может не опасаться, что в результате соприкосновения с листвой или ветками, снаряд сменит траекторию полета. Судя по отзывам, таким боеприпасом легко поражать цели, облаченные в бронежилеты. Однако бельгийский автомат легко засоряется.

В заключение

Бельгийская винтовка FN FAL зарекомендовала себя как надежное и неприхотливое стрелковое оружие. По этой причине объяснима высокая популярность данной модели в мире. Автоматическую винтовку серийно выпускают в Соединенных Штатах и Бразилии и по сегодняшний день.

fb.ru

Бельгийская штурмовая винтовка FN FAL

Винтовка, которая служит всему миру

В мире оружия есть свои рекордсмены популярности. Среди них бельгийская штурмовая винтовка FN FAL. Она часто упоминается как западный эквивалент легендарного советского АК-47. И, несмотря на то, что концепции их использования в бою существенно различаются, по простоте и надежности по оценкам специалистов, они очень схожи

Во время Второй мировой войны американская армия полностью заменила винтовки со скользящим затвором на автоматические винтовки — Ml Garand и Ml карабин. В то время как на вооружении Вермахта по-прежнему был Mauser М98, англичане воевали со своим Lee-Enfield, а Советская Армия сохраняла в арсеналах трехлинейку Мосина 1891. Все это были магазинные винтовки. Первая встала в строй в 1935 году, две последние — еще в XIX веке.

Однако, наилучших результатов в стремлении вместить как можно больше патронов в магазин и тем самым увеличить огневую мощь достигли немцы. Их Sturmgewehr 44 (StG 44) счала определенным стандартом для категории автоматических винтовок.

Над совершенствованием автоматических винтовок работали и другие страны. Именно в СССР в тридцатых годах была создана предшественница Ml Garand первая самозарядная винтовка АВС-36. К началу войны с Германией она стала основным оружием русской пехоты.

Наряду с ней на вооружение, в 1940 году, начала поступать «винтовка Токарева» (СВТ 40), а уже на исходе войны появился карабин Симонова (СКС). Но, как и у Ml Garand, у них была маленькая емкость магазина или затвора, что при прочих достоинствах все-таки ограничивало возможности этого оружия.

После окончания Второй мировой войны немецкая StG 44 попала в конструкторские бюро многих заводов. Но с большим эффектом, чем другие оружейники, ее использовали в конструкторском бюро Михаила Калашникова.

Нельзя сказать, что он полностью скопировал немецкую конструкцию (как это утверждается некоторыми полемистами), но, что касается функционирования механизма, общей конструкции АК- 47 и его внешнего вида, то все это, в той или иной степени, заимствовано у немецкого образца.

В итоге Советская Армия в начале холодной войны получила на вооружение эффективный ствол. Он «работал» с патронами среднего калибра и отличался от прочих аналогов большой емкостью магазина. Это был технический скачок, который оказался неожиданностью для западных коллег Калашникова.

Началась гонка вооружений. А среди заводов США и Европы еще имела место и внутренняя конкуренция — за право получить военный заказ от формировавшегося Северного Альянса (блока НАТО).

Помимо самой конструкции оружия разрабатывались и наиболее оптимальные образцы боеприпасов для него. Советский Союз и в этой области имел преимущество во времени. В АК-47 использовались патроны 7,62 х 39 мм, образца 1943 г., которые оказались достаточно прогрессивными.

НАТО «просмотрела» уникальное оружие

В то время уже разгоралась „холодная война», и западные армии по разным причинам не могли себе позволить копировать „коммунистические» продукты производства, то есть, попадать в зависимость от потенциального врага. Шел поиск своего пути.

Напрашивался самый дешевый вариант — использовать патрон 7,92 х 33 mm Kurz. Но тут, откуда ни возьмись, возникла тема политкорректное™. Американцы не сочли возможным использовать патрон, разработанный в нацистской Германии. Хотя в других областях вооружения вполне активно использовали наработки нацистских конструкторов. Думается, настоящей причиной такой щепетильности следует считать нежелание американцев разрушать налаженное производство (еще с начала века) своего унитарного патрона — „30-06 Springfield».

Уже в 1946 году коллектив проектировщиков в Бельгии под руководством Дьедонне Сева (Saive) очень грамотно оценил возможность StG 44 и ее потенциал для будущего. Так появился на свет прототип штурмовой винтовки FAL с патронником для калибра 7,92 х 33 мм.

Когда в 1953 году стандартным патроном для всех государств Альянса стал калибр 7,62 х 51 мм НАТО, бельгийцы, чтобы удовлетворить требованиям вооружения, во второй раз за короткое время приспособили свое оружие для этого калибра (впервые это было сделано для британского калибра 280 British). С НАТО так ничего и не вышло.

Но в итоге все эти манипуляции и готовность соответствовать любым стандартам покупателя позволило бельгийцам занять одно из ведущих мест на мировом рынке оружия, а их компания FN Herstal стала признанным авторитетом на этом рынке.

Традиция производства высокого качества оружия в FN Herstal датируется 1889 годом. Все началось с лицензионного выпуска Маузера со скользящим затвором.

Компания приобрела отличную репутацию еще и благодаря сотрудничеству с Джоном М. Браунингом. Завод смог успешно воспользоваться его патентом на производство пистолета со скользящим затвором. И этим коротким оружием в дальнейшем пользовались армии всех государств, в том числе и в Первую мировую войну.

На исходе тридцатых завод стал развивать проект полуавтоматической винтовки, основой которой, скорее всего, стала винтовка советского производства СВТ-38. После оккупации Бельгии в 1940 году конструкторы с планами проекта нового оружия перебрались в Великобританию. Поэтому оружейный завод FN Herstal имел преимущество по срокам для развития и производства такого образца оружия. В том числе и в послевоенное время.

После преодоления трудностей с патронташем для различных типов патронов, в 1952 году, начался выпуск штурмовой винтовки FN FAL. Проект изначально ориентировался на международные рынки — сравнительно небольшая бельгийская армия, конечно, не смогла бы «переварить» оптимальные масштабы серийного производства.

Физика и механика FN FAL

Это оружие принадлежит к категории штурмовых винтовок. Оно отвечает критериям несложного обслуживания, простого обращения, оптимального веса и скорострельности.

По сравнению с АК-47 винтовка была значительно длиннее, и за счет ствола тоже. Что давало повышенную точность при стрельбе на большие расстояния. Это отвечало традициям западных армий, где точность всегда играла большую роль, чем радиус поражения.

Винтовка, на первый взгляд, кажется легкой и даже где-то хрупкой. Но это обманчивое впечатление. Изделие на самом деле прочное и надежное.

Первая версия поставлялась с деревянными и металлическими прикладами, позднее, в контексте упрощения серийного производства и стремления к экономичности материала, появились пластмассовые приклады. Что и повлияло на снижение веса.

На левой стороне, над приемником для двадцатипатронного съемного магазина, непосредственно над пистолетной рукояткой, находится переключатель режимов огня, он же является предохранителем, а конец рычага сконструирован складным.

Здесь следует отметить, что западные военные предпочитали поместить рычаг режимов огня слева, а у АК-47 или Sa-58 он находится справа. Эта разница снова возникает из различных знаний и опыта. Рядом, за приемником магазина, находится рычаг разрядки и кнопка для обеспечения затвора в положении ожидания.

Над пистолетной рукояткой находится рычажок переключения режима огня. Благодаря этому можно выбрать огонь очередями, одиночную стрельбу или позицию предохранения. Позже производство этого оружия было предназначено для британской армии, однако, функция стрельбы очередями была отменена из-за чрезмерного подъема ствола, особенно при стрельбе. Таким образом, британские винтовки имеют только режимы одиночного выстрела и предохранения.

Вплотную, при соприкосновении ствольной коробки и приклада, находится плоский рычаг. Он используется для открытия оружия (сгиба). Над ствольной коробкой (рамой) находятся прицельные приборы.

Сам приклад находится почти по оси канала ствола, и это также способствует небольшой отдаче. Перед патронником находится длинный канал, в котором перемещается поршень с возвратной пружиной. Патронник расположен на простой вращающейся опорной рукоятке.

В передней части канала находится клапан-бабочка. Там мы находим ротационный регулятор количества газовых отходов, которые должны протекать к фронтальной поверхности газового поршня. Этот селектор используется в том случае, если мы хотим увеличить давление газов на поршень и ограничить производительность оружия, или наоборот.

На газовой надставке расположена регулируемая мушка. Мушка находится вдали от отверстия ствола. FAL оснащены комбинированным дульным устройством — пламегасителем, используемым также в качестве направляющей для метания винтовочных гранат. Отверстие ствола охватывают глушители пламени с тремя отверстиями. За глушителем пламени — на нижней части находится выступ для прикрепления, главным образом, штыка. Вдоль ствола находятся две продольные половинки с несколькими воздушными отверстиями, отводящими тепло из ствола. К основному снабжению принадлежит несущий ремень.

Прямо удивительно, как конструкторам удалось уменьшить число движущихся частей и этим внести вклад в общий комфорт стрельбы без чрезмерного поднятия ствола, особенно при стрельбе. Если проанализировать оружие для основной чистки, оно состоит только из четырех движущихся частей механизма. Для сравнения, Sa-58 в том же режиме имеет шесть движущихся частей. Популярность этого оружия завоевана также благодаря футуристическому виду с необыкновенной опорной рукояткой, который был преодолен уже у винтовки Ml6.

Винтовка для знатоков

Скромный контракт с бельгийской армией был выполнен в короткие сроки, и оружейный завод Herstal, как уже было сказано, искал заказчиков по всему миру. Попытка стать поставщиком НАТО все-таки не удалась. Но и без того торговля винтовкой шла бойко. Раньше других ее по достоинству оценили в странах Содружества.

Британцы уже в 1954 году испытали винтовку и решили с небольшими модификациями взять на вооружение под обозначением L1A1. В то же время они купили и лицензионные права на ее производство. Что позволило внести в конструкцию некоторые изменения.

Незначительно, но изменился размер винтовки. Это было связано с необходимостью адаптации метрической системы для производства империальных единиц (английская система мер). Следующее изменение в механизме переключения режимов стрельбы. У британских и австралийских винтовок после устранения функции автоматической стрельбы очередями, оставалась только функция автоматического заряжания. Как уже упоминалось, при стрельбе очередями оружие поднималось вверх, от чего страдала точность.

Винтовка оставалась на вооружении британской армии до 1990-х годов. Потом началась ее замена на винтовки L-85A1.

При использовании L1A1 в Северной Ирландии выяснилось, что достоинства винтовки в условиях уличных обернулись ее недостатками. Авторитет ствола в глазах британских военных пошатнулся. Однако в конфликте на Фолклендских островах, где винтовка воевала на обеих сторонах, ее авторитет был восстановлен. Можно сказать, Фолкленды продлили L1A1 жизнь.

Винтовка также была лицензирована в Австралии, Южной Африке, Бразилии, Канаде, Австрии и Израиле. За пределами этих государств она взята на вооружение в Турции, Португалии, Нидерландах, Греции, Индии, Новой Зеландии, Венесуэле и Ирландии… В этом списке около 90 стран.

Израиль со временем эту винтовку заменил стволом собственного производства — Galil. В основу лег АК-47. Его неприхотливость к работе в пустыне, среди песка и пыли, сыграли главную роль в «отставке» бельгийской винтовки.

В Германии винтовка прошла как G1. Когда немцы подали заявку на лицензирование прав, бельгийцы отказались делиться своим успехом с государством, которое их оккупировало во время Второй мировой войны. И напрасно, поскольку это породило настоящую конкурентную войну между оружейниками двух стран. Немцы ответили созданием штурмовой винтовки Heckler & Koch G3, которая до сих пор стоит на вооружении многих армий мира. Для FN FAL этот факт является постоянным раздражителем и по сей день.

Суть одна — обликов много

Штурмовая винтовка FN FAL за все время своего производства прошла путь от базовой версии до множества конструкционных вариантов.

Упомянем, по крайней мере, четыре из наиболее широко используемых. FAL 50.00 — это обозначение для основного варианта. FAL 50,63, или также FAL Para предназначена для десантников и имеет более короткий ствол и складной приклад. Это оружие, а также его базовая версия, стали очень популярными и распространенными во всем мире.

Следующим знаменательным вариантом стала FAL50,63 со складным прикладом и стандартной длиной ствола. Наконец, следует отметить и FAL 50.41, также известную как FALO или FAL Hbar, что означает: тяжелый ствол. Кроме того, оружие было снабжено двойными ножками и используется в качестве пулемета.

Отдельной модификацией, главным образом, благодаря известности и распространению, представлена британская L1A1. Уже упоминалось, что эта винтовка выпускалась только для стрельбы отдельными выстрелами, а не очередями. Другие различия можно найти, например, у магазина и рычага его ухвата, переключателя режима стрельбы, усиленного приклада или у спусковой скобы, которая является складной для облегчения стрельбы в зимних условиях. Глушитель пламени также приспособлен для крепления штыка L1 или гранатомета.

Стрельба без промаха — бельгийский стандарт

А теперь о самой стрельбе из винтовки FN FAL. Возьмем широко доступную версию L1A1 из запасов британской армии. Патрон будет классический -7,62 х 51 НАТО. Оружие снабжено пластмассовым прикладом черного цвета. Используем двадцати-патронный магазин и целевую мишень (50 х 50) на расстоянии 100 м.

После проверки оружия — мы удаляем магазин, натягиваем затвор до конца, проверяем патронную камеру и вхолостую жмем на курок — наполняем магазин пятью патронами. Потом занимаем позицию, только после этого вставляем магазин. Настраиваем смотровую щель на цель, приподнимаем рычаг затвора. Слабым давлением пальцем правой руки нажимаем на рычаг предохранителя и через смотровую щель и мушку находим мишень.

Курок «мягкий». Поэтому нажимаем на него осторожно, до момента выстрела. Выстрел шумный, но отдача не так сильна, как это было, например, у винтовки со скользящим затвором и с аналогичным патроном. Механизм оружия отработал, и мы продолжаем стрельбу. Система отдельных выстрелов быстрая и «мягкая», оружие не слишком подскакивает.

Отгремел последний выстрел. Достаем магазин, проверяем нет ли в стволе патрона и идем к нашей мишени. Если она цела, то в этом нет вины знаменитой винтовки. Все претензии к стрелку.

С чем тогда можно сравнить FN FAL (L1А1)? Точно с конструкциями АК-47, Sa-58 и Н&К G3. Это образцы оружия, которые соответствовали приблизительно той эпохе, когда возникала и FN FAL. У оружия советской и западной конструкции оценим слабый обратный толчок, легче справиться при стрельбе очередями, и большая емкость магазина. Это, несомненно, выгода использованного патрона средней мощности 7,62×39 мм. У FN FAL можем оценить более точную стрельбу на большие расстояния и гораздо более быстрое обнаружение цели в прицел через смотровую щель. Благодаря ее точности на большое расстояние, мы можем, до какой-то меры, сравнить ее и со снайперской винтовкой СВД Драгунов. Сравнить же ее с Н&К G3 можно только в раскладе емкости. В остальном, с учетом использования одинакового патрона, практически нет никакой разницы. Сравнение с винтовками для микрокалибриных боеприпасов неуместно по причине разной философии сражения и потребностей.

istorija-oruzhija.pp.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
