АКС-74У | Стрелковое оружие

Автомат АКСУ, известный также как АКС-74У, был разработан на базе АКС-74 для вооружения экипажей танков и другой бронетехники, а также военнослужащих некоторых других воинских специальностей.

Как и другие представители семейства автоматического оружия конструкции Калашникова, АКСУ отличается простотой и надежностью конструкции. Он эффективен и безотказен в самых неблагоприятных условиях применения.

Когда западные армии начали переход с винтовочного патрона калибра 7,62 мм на 5,56-мм патрон, полагая, что в современной войне отпадет необходимость в мощном винтовочном патроне, так как боестолкновения будут происходить на малых дистанциях, в СССР последовали этому примеру и также перешли с патрона образца 1943 года 7,62×39 на патрон образца 1974 года 5,45×39.

Соответственно, требовалось создание нового оружия под новый патрон. Так как 7.62-мм автоматы Калашникова АК-47 и АКМ превосходно себя зарекомендовали, переход на новый патрон было решено осуществить простым способом: создать аналогичный образец, но под меньший калибр.

В результате появился АК-74 и его модификация со складывающимся прикладом АКС-74 оба были приняты на вооружение в 1974 году. В них использовался отвод пороховых газов из канала ствола и поворачивающийся затвор, как и в АКМ.

Несмотря на разметку прицела до 1000 м, в действительности стрельба из них велась обычно на гораздо меньшие дистанции. АК-74 и АКС-74 в больших количествах выпускались как для Советской Армии, так и для союзников СССР в организации Варшавского Договора и других странах. В боях новые автоматы показали себя достойными противниками американской винтовке М16.

Считается, что они несколько уступают М16 в точности стрельбы, но гораздо превосходят в надежности, уже не говоря о простоте обслуживания.

Развитие оружия

Вооружив мотострелков автоматами АК-74, в СССР решили, что и другие рода войск, такие как бронетанковые, связь, артиллерия, а также тыловые подразделения нуждаются в более компактном оружии. Это привело к разработке АКСУ, известного также как АКС-74У.

В принципе он более относится к пистолетам пулеметам, чем к автоматам. Как и его полноразмерные братья АКС-74У надежен и прост, но при стрельбе с очередями отмечается большое рассеивание. На основе АК созданы также и другие модификации, в которых используется такая же система отвода газов и поворачивающийся затвор с двумя боевыми выступами.

АК-101, к примеру, разрабатывался для увеличения объемов экспортных продаж, поэтому сделан под патрон НАТО 5,56×45. В результате длина оружия стала 943 мм (при сложенном прикладе — 700 мм). Длина ствола — 415 мм, вес — 3, 4 кг. Емкость магазина 30 патронов, максимальный темп стрельбы — 600 выстр /мин.

Модель АК-103 по сути, представляет собой АК-47 под патрон НАТО 7, 62×39, однако отличается лучшим качеством исполнения АК-102. АК-104 и АК-105 — модификации базовой модели под патроны 5,56×45,7 62×39 и 5, 45×39 соответственно.

Емкость магазина у всех — 30 патронов. Вес пустого — 3 кг, длина в боевом положении — 824 мм, со сложенным прикладом — 586 мм, длина ствола — 314 мм. Максимальная скорострельность — 600 выстр. /мин. 5, 45 мм АК-107 и 5, 56-мм АК-108 более совершенны чем базовая модель.

В них использована система балансировки с помощью двух поршней, ходящих в разных направлениях (один толкает затворную раму, второй — компенсирует массу) так что при стрельбе центр тяжести оружия не нарушается. Благодаря этому существенно снизились увод ствола и отдача, а также повысилась точность стрельбы.

АКС-74У характеристики:

АКС-74У

Калибр: 5,45 мм
Вес: пустого 2,71 кг

Длина общая: в боевом положении 735 мм;
со сложенным прикладом 490 мм
Длина ствола: 210 мм
Темп стрельбы: нет данных
Начальная скорость пули: нет данных
Магазин: коробчатый секторный на 20 или 30 патронов

АК-107 и АК-108

Калибр: 5,56 мм
Вес: 3,4 кг
Длина общая: в боевом положении 943 мм;
со сложенным прикладом 700 мм
Длина ствола: 415 мм
Темп стрельбы: (АК-107) 850 выстр. /мин
(АК-108) 900 выстр. /мин
Начальная скорость пули: нет данных
Магазин: коробчатый секторный на 30 патронов

Предыдущая статья:«Ругер» Следующая статья:F1

infoguns.com

Автомат Калашникова АКС-74У — Россия — Автоматы — Каталог статей

Автомат Калашникова АКС-74У

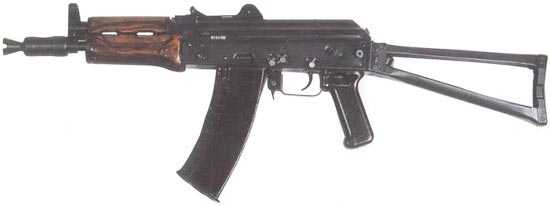

АКС-74У СССР

Этот «коротышка» был сконструирован как замена пистолетов-пулеметов, для использования экипажами боевых машин, рассчетами техники и др. Иногда называемая «плевательницей», эта машинка демонстрирует посредственную точность и кучность, и малопригодна для полицейских целей. несмотря на это, многие подразделения охраны порядка вооружены именно АКС-74У.В 1980 году под обозначением АКС-74У (6П26) автомат Калашникова складной укороченный образца 1974 года начал поступать в войска.

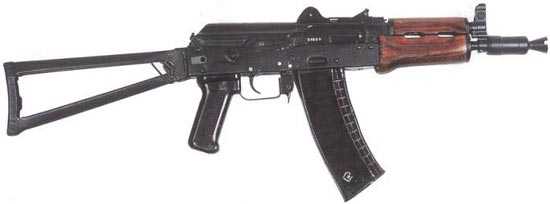

АКС-74У

После окончания Великой Отечественной войны и перехода вооруженных сил на семейства стрелкового оружия АК-47, в СССР не было принято на вооружение ни одного серийного образца пистолета-пулемета, хотя необходимость данного вида вооружения наблюдалась и довольно остро. Так как АКС-47 и его потомки не могли заменить ПП из-за своих габаритов, к созданию оружия, способного занять эту нишу, приступили после принятия промежуточного патрона малого калибра 5.45х39 мм.

В конце 60-х — начале 70-х годов ХХ века стала заметно проявляться общемировая тенденция к созданию совершенно новых в тактическом плане боевых образцов огнестрельного оружия путем небольшой переделки уже существующих автоматов (штурмовых винтовок). Конструкторы Бельгии, США, Великобритании, Венгрии стали законодателями мод: путем значительного укорочения ствола и применения складного приклада они бойко подгоняли массогабаритные параметры штатных штурмовых винтовок все ближе и ближе к характерным скорее для класса пистолета-пулемета, оставляя при этом явное превосходство в мощи огня.

Модное занятие вскоре нашло отклик и в СССР. Разработка компактного образца стандартного армейского оружия была начата в рамках конкурса «Модерн», в который были вовлечены именитые оружейники Ижевска, Коврова, Тулы.

Автомат Симонова АГ-043

Достаточно простой и дешевый малогабаритный автомат в 1975 году в своем неповторимом стиле разработали в КБ под руководством С.Г. Симонова. Опытный вариант газоотводного АГ-043 с металлическим сдвижным плечевым упором по весу (2,1 кг без патронов) превосходил многие пистолеты-пулеметы и «питался» из стандартного пластикового 30-зарядного магазина от АК-74. Какими-то особенными преимуществами по скорострельности, баллистике и надежности работы АГ-043 не обладал, главным подкупающим его достоинством оставалась очевидная компактность (что послужило поводом для сенсационных слухов о его «гэбэшном» предназначении именно как оружия скрытого ношения — полное складывание приклада уменьшало длину автомата более чем в полтора раза, с 680 до 420 мм).

Автомат Стечкина ТКБ-0116

Тульское ЦКИБ СОО на государственные испытания по теме «Модерн» начала 1970-х годов представило несколько экспериментальных вариантов укороченного автомата конструкции И.Я. Стечкина. Его ТКБ-0116 мог смело претендовать на звание самого необычного конкурсанта. Автоматика с коротким ходом ствола, поворот которого к тому же осуществлял запирание. Основным элементом газового двигателя служил надульник, он же выполнял функции пламегасителя и компенсатора. Определенный шарм автомату придавал прямой коробчатый магазин на 20 патронов и складывающийся наверх плечевой упор. Весьма лестные отзывы испытателей, в первую очередь по кучности боя, давали стечкинскому «Модерну» неплохие шансы в честной конкуренции.

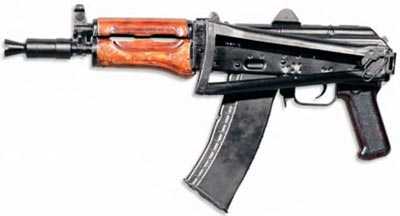

АКС-74У приклад сложен

Проще всего дела обстояли в Ижевске, где создавали компактное оружие на базе основного автомата. Отработанная до мелочей конструкция АКМ и проект его 5,45-мм преемника под шифром А-3 снимали необходимость начинать все с нуля. Ствол укоротили до 255 миллиметров, отнесли назад газовую камору и основание мушки (соответственно уменьшив длину штока газового поршня), для полного сгорания пороха при выстреле ввели объемный цилиндрический надульник. Секторный прицел заменили простым L-образным перекидным целиком на крышке ствольной коробки, теперь постоянно закрепленной на оружии и шарнирно откидывающейся при разборке вверх. Проволочный металлический приклад с поворотным затыльником, как и у автомата Стечкина, складывался наверх, уменьшая общую длину автомата до 475 мм. В 1973 году первый экспериментальный «Мини-Калашников» слегка улучшили. Ствол «подрезали» еще на 35 миллиметров — автомат стал короче. Приклад позаимствовали у АКМС — автомат стал удобнее. Оформление газоотводного узла и дульной части было в меру облагорожено — автомат стал красивее. Большее давление пороховых газов у дульного среза ствола остро потребовало установки усиленного пламегасителя-дожигателя. Опытный образец 1976 года имел еще более короткий ствол (206,5 мм), складывающийся вправо трубчатый фигурный плечевой упор и сниженную до 2,4 кг массу. Окончательный вариант малогабаритного автомата Калашникова максимально унифицировали с уже принятым к тому времени на вооружение АКС-74.

АКС-74У

В конце концов, в конкурсе на новый компактный автомат «ввиду высокой унификации производства и эксплуатации по отношению к автомату АКС-74» оказался ижевский вариант укороченного автомата. Механизмы, компоновка органов управления и общее устройство были аналогичны автомату АКС-74, что не только удешевляло выпуск и облегчало обслуживание и ремонт, но и упрощало подготовку личного состава.

Калибр, мм	5.45×39
Длина, мм — приклад разложен — приклад сложен	730 490
Длина ствола, мм	206.5
Вес без магазина, кг	2.485
Магазин, кол. патронов	20, 30, 45
Начальная скорость пули, м/с	735
Прицельная дальность стрельбы, м	350 — 500
Темп стрельбы, выстр/мин	700

Однако новый компактный автомат Калашникова получил и некоторые недостатки. Укороченный по сравнению с оригиналом в два раза ствол «малыша», как и следовало ожидать, резко снизил начальную скорость пули до 735 м/с и, отсюда, прицельную дальность ведения огня (вместе с эффективной). Посему сама собой отпала необходимость в сложном прицельном приспособлении. Перекидной целик прицела нового оружия занимал всего два фиксированных положения: для стрельбы на расстояния до 350 метров (дальность прямого выстрела по ростовой фигуре, маркировка на целике «П») и на дистанции от 350 до 500 метров (установка «4-5»). Стрелять на большие расстояния из укороченного автомата категорически не рекомендуется. Давным-давно замечено, что такие параметры, как легкость оружия и малое рассеивание пуль при стрельбе друг с другом сочетаются весьма редко. Зато невысокую кучность слегка компенсирует возросшая боевая скорострельность — отнесение по сравнению с АКС-74 далеко назад газовой камеры уменьшило время цикла автоматики, повысив темп автоматической стрельбы до 700 выстрелов в минуту. Для более или менее приемлемой стабилизации полета пули, выпущенной из короткого ствола автомата, пришлось несколько увеличить крутизну нарезов – шаг нарезов уменьшился с 200 до 160 миллиметров, правда, при этом увеличивается напряжение в оболочке пули.

В остальном новый укороченный автомат был компактным, удобным и красивым образцом стрелкового оружия.

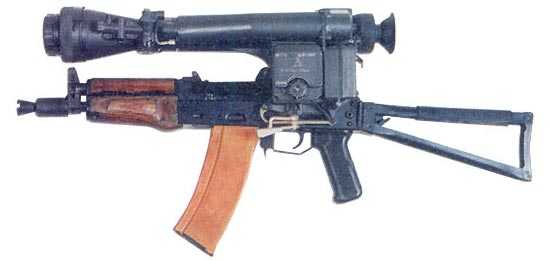

АКС-74УН с установленным ночным прицелом НСПУ

В 1980 году под обозначением АКС-74У (6П26) автомат Калашникова складной укороченный образца 1974 года начал поступать в войска и в первую очередь ВДВ.

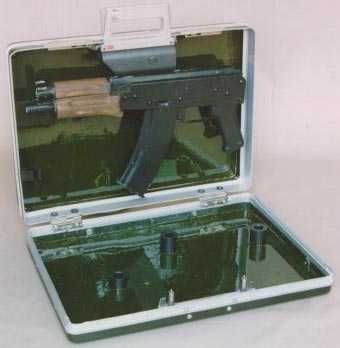

Кейс-автомат АКС-74У

Однако роль стандартного оружия воздушно-десантных войск «коротышке» АКС-74У не удалась — давала знать малая дальность эффективной стрельбы и не очень высокая (по армейским понятиям) кучность боя. В то же время в экстремальных условиях ограниченного пространства, при боевых действиях в населенных пунктах и оборонительных сооружениях автомат смог проявить себя с самой лучшей стороны. Легкость и портативность автомата-«малыша» (490х267х87 мм — габариты со сложенным прикладом), позволяющие без больших проблем и ругани управляться с ним и в тесном помещении, и в автомашине, в сочетании с высокой поражающей способностью в ближнем бою сделали АКС-74У «лакомым кусочком» для различных подразделений особого назначения, как Министерства Обороны, так и МВД СССР. В почете он оказался у морских пехотинцев и, как ни странно, летчиков. В «обычных» армейских частях укороченный автомат, однако, прижился лишь в качестве вспомогательного оружия для военнослужащих, считающихся основными фигурантами программы «личного оружия самозащиты» — вроде связистов, гранатометчиков, экипажей боевых машин и т.д. и т.п. Кроме того АКС-74У стал популярен среди различных служб охраны высокопоставленных государственных лиц, а также в криминальной среде.

При этом следует отметить, что высокая скорость пули и наличие в ней стального сердечника обеспечивают оружию неплохую бронепробиваемость, что важно, учитывая распространение средств бронезащиты. Но это качество, так ценное для армейского оружия, во многом становится своей противоположностью при проведении полицейских и специальных операций, особенно в урбанизированной среде. Высокоскоростная малокалиберная пуля склонна к непредсказуемым рикошетам, особенно это касается ведения огня в домах с железобетонными стенами. Кроме того, у этой пули малое останавливающее действие, а для оружия полицейского класса это весьма существенный показатель. Также отмечаются плохая кучность и быстрый перегрев ствола.

Основные мощности по производству АКС-74У были развернуты, вопреки ожиданиям, не в Ижевске, а на Тульском оружейном заводе, с небольшими технологическими изменениями. По заявлению производителя безотказность, повышенная долговечность, стойкость покрытия деталей автомата гарантируются в любых климатических и погодных условиях в интервале температур от -50°С до +50°С.

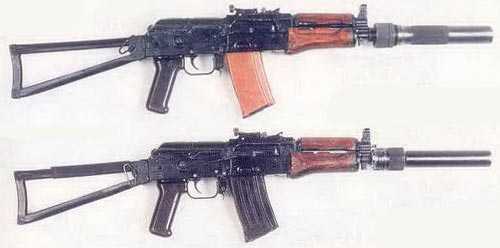

АКС-74УБ
с прибором бесшумной стрельбы
ПБС-3 (вверху) и ПБС-4 (внизу)

Специфика применения малогабаритного вооружения войсками специального назначения в дальнейшем не раз потребовала внесения в стандартный образец АКС-74У разного рода дополнений и усовершенствований.

Так появились «ночные» модификации АКС-74УН с универсальной планкой для установки ночных прицелов с левой стороны ствольной коробки, и «бесшумные» АКС-74УБ с установленным «глушителем» типа ПБС-3 или ПБС-4, при этом магазин снаряжается специальными патронами с дозвуковой скоростью пули.

Как симбиоз АКС-74УБ и 30-миллиметрового подствольного гранатомета БС-1 появился бесшумный стрелково-гранатометный комплекс «Канарейка».

Вынужденная служба автомата в силовых структурах правоохранительных органов и тут привела к созданию «узкоспециальных» модификаций. Так был создан кейс-автомат для подразделений специального назначения КГБ (ФСБ).

В Туле АКС-74У изящно «приспособили» к 9-миллиметровому боеприпасу СП-5 (СП-6), назвав полученный образец оружия малогабаритным автоматом ОЦ-11 «Тис».

В Ижевске В.М. Калашников совместно с А.Е. Драгуновым превратили автомат в пистолет-пулемет «Бизон-2», стреляющий 9-миллиметровыми патронами от ПМ.

В последних модификациях «классического» автомата АКС-74У деревянные детали уступили место пластиковым, помимо стандартных магазинов на 30 и 45 патронов используются укороченные 20-местные.

Работы над модернизацией АКС-74У не прекратились и позже.

АКС-74УБ в варианте бесшумного стрелково-гранатометного комплекса «Канарейка»

calibr.ucoz.ru

Вооружение пограничных войск

5.45 мм автомат Калашникова обр.1974 укороченный АКC-74У

В семейство стрелкового оружия под патрон 5,45х39 вошел принципиально новый тип индивидуального оружия — укороченный автомат АКС-74У. К созданию такого оружия приступили с середины 70-х годов после принятия промежуточного патрона малого калибра. В 1980 г. поступил на вооружение образец Калашникова, созданный на базе узлов и деталей уже производившегося АКС-74, что значительно упрощало производство, освоение и обслуживание нового типа оружия. Ствол АКС-74У укорочен до 206,5 мм, начальная скорость пули снизилась до 735 м/с. Прицельная дальность при этом уменьшилась до 400 м. Укорочение ствола заставило отнести назад газовую камеру, изменить крепление мушки. Соответственно уменьшили длину штока поршня и газоотводной трубки. Большее давление газов у дульного среза ствола потребовало установки усиленного пламегасителя. Отнесение назад газовой камеры уменьшило время цикла автоматики и повысило темп стрельбы до 700 выстр./мин. Для лучшей стабилизации пули в полете при коротком стволе увеличили крутизну нарезов — длина хода нарезов уменьшилась с 200 до 160мм. Правда, при этом увеличивается напряжение в оболочке пули. Секторный прицел заменили перекидным L-образным целиком, рассчитанным на дальности стрельбы до 350 и 350-500 м (установки «П» и «500»), вынесение прицела на крышку ствольной коробки позволило несколько удлинить линию прицеливания (235 мм). Крышка ствольной коробки выполнена откидывающейся вверх на поперечной оси. АКС-74У имеет модификации АКС-74УН и АКС-74УН2, приспособленные для установки ночных прицелов НСПУ и НСПУМ. Вариант АКС-74УБ приспособлен для крепления на дульной части ствола ПБС («прибора бесшумной стрельбы»), а магазин его снаряжается специальными патронами с дозвуковой скоростью пули. АКС-74У имеет очень небольшие габариты: длина его 730 мм с откинутым прикладом и 490 мм со сложенным: масса его не превышает 3 кг. В тактическом (но не в техническом) плане такое оружие является аналогом пистолета-пулемета. Главная его выгода по сравнению с пистолетомпулеметом — единый с остальными образцами легкого стрелкового оружия патрон. Использование АКС-74У в качестве стандартного вооружения не оправдало себя из-за малой эффективной дальности стрельбы. Более полезным оказалось это компактное и легкое оружие для подразделений «спецназа», вооружения экипажей боевых машин, специальных войск — связистов, саперов и т.п. АКС-74У пригодился также милиции, охране правительственных зданий, инкассаторам. Портативность короткого автомата позволяет без помех управляться с ним на тесной улице, в помещении, автомашине. На основе АКС-74У был выполнен также т.н. «кейс-автомат» для подразделений специального назначения МВД и КГБ (ФСК-ФСБ). АКС-74У выпускался Тульским оружейным заводом, в 1994 г. свернувшим его производство.

ТТХ 5.45 мм автомат Калашникова обр.1974 укороченный АКC-74У

Общие характеристики
Разработчик	Калашников М.Т.
Изготовитель	Тульский механический завод
Массо-габаритные характеристики
Масса, кг	неснаряжённая — 2.485,снаряжённая — 3
Длина, мм	откинутым прикладом — 730,со сложенным прикладом — 490
Длина ствола, мм	206.5
Огневые характеристики
Патрон, мм	5.45 х 39
Питание	коробчатый магазин на 30 патронов
Принцип работы	автоматика на основе отвода пороховых газов
Режим огня	одиночный / непрерывный
Нарезы	4 правосторонних
Начальная скорость пули, м/с	735
Дульная энергия, Дж	918
Темп стрельбы, выст\мин	700
Боевая скорострельность, выстр./мин	40 — 100
Прицельная дальность огня, м	500

pogranzastava1.narod.ru

Автомат Калашникова АКС-74У (Россия (СССР))

АКС-74У

автомат Симонова АГ-043

автомат Стечкина ТКБ-0116

АКС-74У

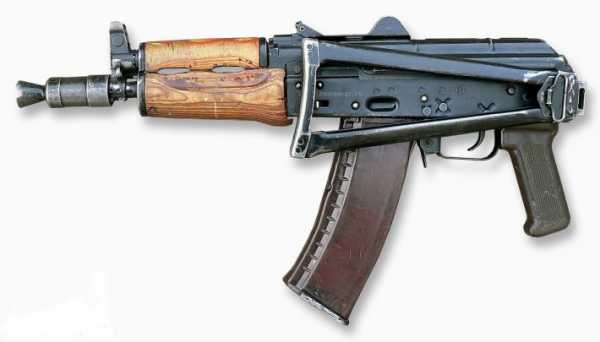

приклад сложен

АКС-74У

Калибр, мм	5.45×39
Длина, мм — приклад разложен — приклад сложен	730 490
Длина ствола, мм	206.5
Вес без магазина, кг	2.485
Магазин, кол. патронов	20, 30, 45
Начальная скорость пули, м/с	735
Прицельная дальность стрельбы, м	350 — 500
Темп стрельбы, выстр/мин	700

В остальном новый укороченный автомат был компактным, удобным и красивым образцом стрелкового оружия.

АКС-74УН
с установленным ночным прицелом НСПУ

кейс-автомат АКС-74У

АКС-74УБ
с прибором бесшумной стрельбы
ПБС-3 (вверху) и ПБС-4 (внизу)

Работы над модернизацией АКС-74У не прекратились и позже.

АКС-74УБ
в варианте бесшумного стрелково-гранатометного комплекса «Канарейка»

shooting-iron.ru

АКС- 74У. Какую модель автомата Калашникова называют женским именем? | Законы и безопасность

А ещё называли эту модификацию знаменитого АК: «сучкой», «обрубком», «окурком» и многими другими обидными прозвищами. Но время лечит. Обидные прозвища ушли, а имя осталось. А скажите так, навскидку, не заглядывая в Интернет, у какого ещё оружия есть своё узнаваемое имя, не то название, что дали конструкторы и маркетологи, а которое дали те, кто с этим оружием работает, можно сказать, живёт с ним?

Итак, АКС-74У — автомат Калашникова складной укороченный обр. 1974 г. Самый короткий из всей линейки автоматов Калашникова. Длина в разложенном состоянии 735 мм, в сложенном умещается в обычный стандартный «дипломат». Кстати, первый раз в 1985 г. впервые увидел АКС-74У именно так, прапорщик просто достал его из дипломата. «Вот смотри, солдат… Мечта кулака…» Слово «киллер» тогда ещё было совсем не в ходу.

В книге «История русского автомата» (автор С.Б. Монетчиков) эта модель упоминается лишь вскользь: «Производство АКС-74У освоили на ТОЗе (Тульском оружейном заводе) в 78−79 годах и выпускали до 94-го».

Делали его для тех, кому стандартный «неукороченный» автомат Калашникова был либо не положен, либо слишком неудобен, в основном — для экипажей боевых машин и для штурмовых групп для спецопераций в городских условиях (модификация АКС-74УБ с глушителем и планкой для установки оптического или ночного прицела).

Всё в этом автомате вроде бы привычно и вместе с тем необычно. Стандартная «АКашная» ствольная коробка, стандартная железная полочка предохранителя и стандартный 30-заряднывй «рожок». Однако цевьё и газовая камера очень короткие, а ствола, как такового, не видно вообще. Вместо ствола какой-то несуразный цилиндрик с конусом на конце… Привычного шомпола под стволом тоже нет. Шомпол настолько короткий, что расположен с внутренней стороны на задней стенке подсумка, в специальном отсеке. Ну некуда его было воткнуть на самом автомате! Целик перекидной, как на старинном ППШ-41 времён Великой Отечественной войны, с установками на 200 и 400 метров. Темп стрельбы несколько выше по сравнению со «стандартным» АК-74 (700 выстрелов в минуту) из-за более короткого хода газового поршня.

В процессе конструирования укороченной версии легендарного АК было получено несколько авторских свидетельств. К такому необычному оружию пришлось делать и свой, только для этой модели предназначенный, подствольный гранатомёт.

Тактико-техническкие данные АКС-74У. Источник: Википедия.

Калибр 5,45×39 мм.
Длина: 735 мм (490 мм со сложенным прикладом).
Длина ствола: 210 мм.
Вес без патронов: 2,71 кг.
Емкость магазина: 30 патронов.
Темп стрельбы: 650−735 выстрелов в минуту.

Сначала военные его приняли… не слишком благожелательно. Необычная внешность давала о себе знать. Однако, несмотря на короткий ствол и более высокий темп стрельбы, «плеваться» из-за разогрева ствола АКС-74У начинает только на 7-м или 8-м «рожке», что вполне устраивает военных. Прицельная дальность стрельбы на коротких дистанциях, для которых и конструировалось данное оружие, тоже в пределах нормы. Мощный автоматный патрон пробивал большинство импортных индивидуальных бронежилетов. И ещё один показатель качества этого российского автомата: вспомните, был такой террорист номер один — Усама Бен Ладен. И он на всех своих видеообращениях всегда появлялся с автоматом Калашникова. Складным, укороченным, российского производства, таких больше нигде в мире не производят. В общем, с «Ксюхой». А такие люди с плохим оружием не ходят.

Недостатки «Ксюхи» — продолжение её достоинств. Слишком мощный автоматный патрон может пробить несколько человек в толпе и сильно рикошетит. Снайперской стрельбы от автомата с таким коротким стволом тоже ждать не приходится. В условиях густонаселённого города применение такого оружия может привести к случайным жертвам. Из-за высокого темпа стрельбы магазин опустошается практически мгновенно.

Если же взяться сравнивать с зарубежным оружием ближнего боя, предназначенным в основном для решения специфических задач ближнего боя, то обнаруживаем, что и сравнить-то его не с чем. Подобное оружие под мелкокалиберный патрон большой мощности, например, бельгийское «персональное оружие военнослужащего» FN P90 и подобные ему в середине 90-х годов прошлого века, начали выпускать явно «по мотивам» «Ксюхи». Сверхукороченные модификации американский штурмовой винтовки M-16 (Colt CAR-15 Commando), швейцарской SIG-550 (SIG SG-552) и немецкой H&K G-36 (H&K G-36K) тоже появились примерно в начале 90-годов 20-го века.

А вот в России, наоборот, в это время прекратили производство автомата АКС-74У. И передали его, за неимением лучшего, на вооружение частей МВД. С таким коротким и лёгким оружием удобно проверять документы, махать жезлом, передвигаться на автотранспорте, да и спрятать под одежду, если что… Именно с тех пор стал привычен облик сотрудника патрульно-постовой службы или сотрудника ГИБДД с АКС-74У на плече или на груди.

Такое своеобразное оружие не смогли проигнорировать киношники, создатели компьютерных игр, производители игрушек. Например, для военно-тактической игры под названием страйкбол выпускается множество версий советского АКС-74У. Регулярно задаётся на страйкбольных форумах такой вопрос: «Прошу подсказать, у кого из производителей „Ксюха“ лучше в ценовой категории до… (указывается количество денег)?» А на Украине вообще переделывают армейские АКС-74У для продажи гражданским лицам.

В общем, живёт калашниковая «Ксюха». Живёт и здравствует.

shkolazhizni.ru

АКС74У — это… Что такое АКС74У?

АКС74У
АКС74У
Тип:	Автомат
Страна:	СССР
История службы
Годы эксплуатации:	1979 год^[1] — настоящее время
Войны и конфликты:	Афганская война (1979—1989) Горячие точки на постсоветском пространстве
История производства
Конструктор:	Калашников, Михаил Тимофеевич
Разработан:	конец 1970-х годов
Производитель:	КБ завода «Ижмаш» Тульский оружейный завод^[1]
Годы производства:	1979—1994 годы^[1]
Варианты:	См. Варианты
Характеристики
Масса, кг:	2,7 (без патронов) 3 (снаряженный) 0,215 (магазин) 2,2 кг (НСПУМ)^[2]
Длина, мм:	730/490 с разложенным/сложенным прикладом^[2]
Длина ствола, мм:	206,5^[2]
Патрон:	5,45×39 мм (с обыкновенными и трассирующими пулями)^[2]
Калибр, мм:	5,45
Принципы работы:	отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин:	650-700^[2]
Начальная скорость пули, м/с:	735^[2]
Прицельная дальность, м:	500^[2]
Вид боепитания:	коробчатый магазин на 30 патронов
Прицел:	открытый (См. Прицельное приспособление)

Украинский морпех с АКС74У

5,45-мм автомат Калашникова складной укороченный, АКС74У (Индекс ГРАУ — 6П26) — укороченная модификация автомата АК74, был разработан в конце 1970-х — начале 1980-х годов для вооружения экипажей боевых машин, авиатехники, расчётов орудий, а также десантников. Также он используется в МВД и охранных структурах благодаря своим небольшим размерам.

Особенности автомата

Отличия от АКС-74:

укороченный в 2 раза ствол,
укороченный шток газового поршня,
установлен специальный надульник, служащий расширительной камерой и пламегасителем,
крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части,
установки целика на 200 и 400 метров.

С точки же зрения всех механизмов АКС74У полностью аналогичен АК-74.

Достоинства АКС74У:

высокая мобильность и возможность скрытного ношения;
высокая пробивная способность пули.

Недостатки:

Характеристики

Наиболее действенный огонь ведется на дистанциях до 400 м. По групповым целям сосредоточенный огонь ведется на дальность до 800 м. Дальность прямого выстрела по грудной фигуре — 360 м.

Боевая скорострельность:

при стрельбе очередями — до 100 выстрелов в минуту,
при стрельбе одиночными — до 40 выстрелов в минуту.

Требования нормального боя для АКС74У:^[2]

все четыре пробоины вмещаются в круг диаметром 15 см;
средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.

Проверка боя осуществляется стрельбой одиночными по проверочной мишени или чёрному прямоугольнику высотой 35 см и шириной 30 см, укрепленному на белом щите высотой 1 м и шириной 0,5 м. Дальность стрельбы — 100 м, положение — лёжа с упора, патроны — с обыкновенной пулей, прицел — П.

Показатели суммарного рассеивания пуль со стальным сердечником при стрельбе короткими очередями из приведённого к нормальному бою АКС74У лёжа с упора:^[2]

Дальность стрельбы, м	Срединные отклонения по высоте, см^[3]	Срединные отклонения по ширине, см	Энергия пули, Дж
100	10	10	706
200	20	20	539
300	30	30	402
400	40	40	294
500	50	50	216

При стрельбе лёжа с руки рассеивание по высоте увеличивается в 3 раза, а по ширине — в 3,5 раза.

При стрельбе стоя с руки рассеивание по высоте увеличивается в 5,5 раз, а по ширине — в 6 раз.

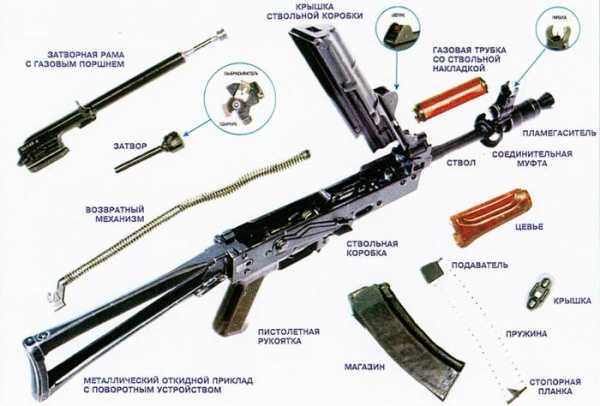

Устройство

Затвор и затворная рама АКС74У с укороченным поршнем.

АКС74У состоит из следующих основных частей и механизмов:

ствол со ствольной коробкой и крышкой ствольной коробки, с ударно-спусковым механизмом, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой;
пламегаситель;
затворная рама с газовым поршнем;
затвор;
возвратный механизм;
газовая трубка со ствольной накладкой;
цевьё;
магазин;
ремень.

В комплект АКС74У входят: чехол, принадлежность (шомпол, протирка, ёршик, отвёртка, выколотка, маслёнка, четыре обоймы и переходник), три запасных магазина и сумка для переноски магазинов и принадлежности. В комплект АКС74УН2 дополнительно входит НСПУМ.

Прицельное приспособление

Прицельное приспособление АКС74У состоит из поворотного целика и мушки. Целик имеет два положения — для стрельбы на дистанции до 350 м («П») и от 350 до 500 м («5»).

К автомату также прилагается приспособления для стрельбы ночью (самосветящаяся насадка), состоящее из откидного целика с широкой прорезью (устанавливается на поворотный целик) и широкой мушки (надевается на мушку оружия сверху), на которые нанесены светящиеся точки. Данное приспособление не отделяется в процессе эксплуатации — при стрельбе днём мушка и целик сдвигаются вниз и фиксируются, не мешая пользоваться стандартными прицельными приспособлениями.

Принцип действия автоматики

Работа автоматики АКС74У основана на использовании энергии пороховых газов, отводимых из канала ствола. При выстреле часть пороховых газов, выталкивающих пулю, направляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня, отбрасывая поршень и затворную раму с затвором в заднее положение. Затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её наружу. Затворная рама сжимает возвратную пружину и ставит курок на взвод автоспуска.

Под действием возвратного механизма затворная рама с затвором возвращаются в переднее положение. Затвор досылает новый патрон в патронник и запирает канал ствола. Затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод.

Запирание канала ствола осуществляется поворотом затвора вправо вокруг продольной оси и, как следствие, захождением его боевых выступов за боевые упоры ствольной коробки.

Патроны

Стрельба из АКС74У ведётся 5,45-мм патронами со следующими типами пуль:

обыкновенная предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка — стальная покрытая томпаком, сердечник — стальной, между оболочкой и сердечником — свинцовая рубашка. Не имеет отличительной окраски.
трассирующая предназначена для целеуказания и корректирования огня, а также поражения живой силы противника. В оболочке в головной части находится сердечник, а в донной — шашка запрессованного трассирующего состава. Цвет головной части — зелёный.

Пуля со стальным сердечником 5,45-мм патрона при стрельбе из АКС-74У обеспечивает следующее пробивное действие:

Пробитие с вероятностью 50 % при угле встречи 90° стальных листов толщиной:

3 мм на дистанции 500 м;

5 мм на дистанции 210 м.

Пробитие с вероятностью 100 % стальной каски на дистанции 500 м;
Пробитие с вероятностью 50 % бронежилета на дистанции 320 м;
Проникновение на 15-20 см в бруствер из утрамбованного суглинистого грунта на дистанции 400 м;
Пробитие с вероятностью 50 % стенки из сухих сосновых брусьев толщиной 20 см на дистанции 400 м;
Проникновение на 6-8 см в кирпичную кладку на дистанции 100 м.

Убойное действие пули сохраняется на дальности до 1100 м, предельная дальность полёта — 2900 м. Дульная энергия пули — 902 Дж.

Варианты

АКС74УН2 («ночной») — вариант, отличающийся наличием планки для крепления ночного прицела. Для стрельбы в условиях естественной освещенности ночью к нему присоединяется ночной стрелковый прицел универсальный модернизированный (НСПУМ).
АКС74УБ («бесшумный») — вариант для сил специального назначения, отличающийся заменой штатной дульной насадки на резьбу для крепления глушителя (обычно ПБС-4) и возможностью установки бесшумного подствольного гранатомета БС-1М. В таком виде автомат образовывает бесшумный стрелково-гранатометный комплекс 6С1 «Канарейка».^[4]

В поздних версиях АКС74У на левой стороне ствольной коробки появилась боковая планка системы «ласточкин хвост» для крепления прицелов типа «Кобра» и ПСО/ПОСП.

На данный момент в ЦНИИТОЧМАШ уже разработана новая модель пистолета-пулемёта (Вереск), аналогичная АКС-74У по точности, но более лёгкая и компактная, с возможностью крепления оптического прицела. Но пока АКС-74У остаётся основным автоматическим оружием МВД, так как большое количество этого оружия уже произведено и срок его эксплуатации не вышел, а необходимости в перевооружении рядовых сотрудников министерство не видит.

Обслуживание автомата

Неполную разборку автомата производят для чистки, смазки и осмотра оружия в следующем порядке:

отделение магазина и проверка отсутствия патрона в патроннике;
извлечение пенала принадлежности и шомпола из сумки;
отделение пламегасителя;
открытие крышки ствольной коробки;
отделение возвратного механизма;
отделение затворной рамы с затвором;
отделение затвора от затворной рамы;
отделение газовой трубки со ствольной накладкой.

Сборка после неполной разборки осуществляется в обратном порядке.

Полную разборку осуществляют для чистки при сильном загрязнении, а также для ремонта в следующем порядке:

неполная разборка;
разборка магазина;
разборка возвратного механизма;
разборка затвора;
разборка ударно-спускового механизма;
отделение цевья.

Сборка после полной разборки осуществляется в обратном порядке.

Летом (при температуре выше 5 °C) необходимо использовать ружейную смазку и РЧС (раствор чистки стволов от нагара), а зимой (от +5 °C до — 50 °C) — жидкую ружейную смазку (для смазки и очистки от нагара), тщательно удалив (промыв все металлические части в жидкой ружейной смазке и обтерев их чистой ветошью) перед этим летнюю смазку. Для хранения на складе в течение длительного времени автомат смазывается жидкой ружейной смазкой, заворачивается в один слой ингибитированной, а затем в один слой парафинированной бумаги.

См. также

Примечания

Ссылки

dic.academic.ru

Автомат Калашникова укороченный АКС-74у

Автомат АКС-74У

С начала 1970-х годов, после выбора малоимпульсного промежуточного (автоматного) патрона малого калибра приступили к созданию нового типа индивидуального оружия — укороченных автоматов.

Дело в том. что особенности внутренней баллистики нового патрона позволяли пуле набрать достаточную начальную скорость даже при значительно укороченном стволе, в то же время уменьшившийся импульс отдачи давал надежду на получение легко управляемого малогабаритного оружия ближнего боя, удобного для действий в условиях ограниченного объема.

Министерство оборонной промышленности и ГРАУ в 1973 г. открыли соответствующую конкурсную разработку по теме «Модерн». В разработке нового автомата принимал участие ряд конструкторов, включая М. Т. Калашникова, С. Г. Симонова» И. Я. Стечкина, Е. Ф. Драгунова.

Автомат компоновался таким образом, чтобы в положении «на грудь» со сложенным прикладом он не выходил за габарит бойца в полной выкладке.

На Ижевском машиностроительном заводе работа над таким автоматом велась в конструкторским бюро, возглавлявшемся М. Т. Калашниковым, группой конструкторов под руководством С. Н. Фурмана.

Была определена длина ствола, при которой начальная скорость 5,45-мм пули равнялась скорости 7.62 мм пули при выстреле из автомата АКМ. КБ М. Т. Калашникова подготовило образец укороченного автомата, созданный на базе узлов и деталей уже производившегося АКС 74, что значительно упрощало организацию производство, освоение и обслуживание нового типа оружия. Разумеется, при создании укороченного автомата ряд деталей потребовал видоизменения. К концу 1976 г. автомат был готов для предъявления на войсковые испытания. Они проходили в Кировобаде на базе мотострелковой и воздушно-десантной дивизий. В 1979 г. укороченный автомат приняли на вооружение под обозначением «автомат Калашникова со складывающимся прикладом укороченный обр. 1974 г.» АКС 74У (ГРАУ присвоило ему индекс 6П26).

Ствол автомата АКС 74У укорочен до 206,5 мм, начальная скорость пули снизилась до 735 м/с. Дальность прицельной стрельбы при этом составила 500 м. Укорочение ствола заставило отнести назад газовую камеру, изменить крепление мушки. Соответственно уменьшили длину штока поршня и газоотводной трубки. Укорочение ствола и большее давление газов у дульного среза ствола потребовало установки усиленного пламегасителя с увеличенной камерой для дожигания несгоревших частичек пороха. Дульное устройство снижает также действие звука выстрела на стреляющего.

С отнесением назад газовой камеры темп стрельбы вырос до 700 выстр./мин, но автомат сохранил хорошую управляемость при стрельбе короткими очередями. Для лучшей стабилизации пули в полете при коротком стволе увеличили крутизну нарезов — длина хода нарезов уменьшилась с 200 до 160 мм.

Секторный прицел заменили перекидным L-образным с целиками, рассчитанными на дальности стрельбы соответственно до 350 м (что соответствует дальности прямого выстрела из данного оружия по ростовой фигуре) и 350-500 м. Вынесение прицела на крышку ствольной коробки позволило несколько компенсировать уменьшение длины прицельной линии. Крышка ствольной коробки выполнена откидывающейся вверх на оси.

На АКС 74У установили пластмассовую пистолетную рукоятку, деревянные цевье и ствольную накладку, позднее на АКС 74У, также как и на АК 74 и АКС 74, деревянные детали заменили пластмассовыми (из стеклонаполненного полиамида). Пластмассовые детали несколько снизили массу автомата.

С автоматом используются те же магазины с пластмассовым корпусом, что и с АК 74 и АКС 74. Имеется также уменьшенный пластмассовый магазин емкостью 20 патронов.

АКС 74У поставлялся на вооружение подразделений специального назначения, танкистов, артиллеристов, ракетчиков, а также для вооружения специальных войск—связистов, саперов, автомобилистов и т.д. После принятия АКС 74У на вооружение интерес к нему проявили другие структуры, включая МВД.

Главная выгода АКС 74У по сравнению с пистолетом-пулеметом (а именно к такому классу относят это оружие за рубежом за небольшие габариты и ограниченную прицельную дальность) — унификация по патрону с остальными образцами легкого стрелкового оружия. В свою очередь, узлы АКС 74У были широко использованы в ижевском 9-мм пистолете-пулемете «Бизон-2», в Туле на его основе были разработаны модульный стрелково-гранатометный комплекс ОЦ-14-4 «Гроза»» (в 9- и 7,62-мм вариантах) и опытный 9-мм укороченный автомат ОЦ-11 «Тисе».

АКС 74У выпускался также Тульским оружейным заводом. Автоматы тульского производства отличались от ижевских длиной ствольной накладки и несколько вытянутыми (по сравнению с ижевскими) крыльями по бокам прицела.

Сохранение складывающегося вбок приклада от АКС 74, в целом более удобного и надежного на «длинноствольном» автомате, в укороченном слишком увеличивает ширину оружия в походном положении.

А остроконечная пуля 5,45-mm патрона в помещениях или на улицах дает частые рикошеты. Поэтому для «полицейских»» нужд в 1990-е годы были разработаны другие автоматы под другие патроны. Но и после этого АКС 74У, создававшийся по «военному» заказу, находит себе широкое применение в правоохранительных органах, а для расширения его возможностей разработан ряд съемных приспособлений.

Автомат АКС-74У со сложенным прикладом

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Калибр — 5.45мм
Патрон — 5.45х39 (обр.1974г.)
Масса оружия без патронов — 2.485кг
Длина оружия:
с откинутым прикладом — 730мм
со сложенным прикладом — 490мм
Длина ствола — 206.5мм
Начальная скорость пули — 735м/с
Темп стрельбы — 700 выстр./мин
Прицельная дальность — до 500м
Емкость магазина — 30 патронов

УСТРОЙСТВО

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

5.45-мм АВТОМАТ АКС-74 УН

Автомат АКС-74УН

Автомат АКС 74У широко используется в подразделениях специального назначения и, соответственно, не мог не получить «ночных» модификаций. Автоматы АКС 74УН (индекс 6П26Н), АКС 74УН1, АКС 74УН2, АКС 74УНЗ. снабженные планкой на левой стороне ствольной коробки для крепления кронштейна ночного прицела:

АКС 74УН1 (6П26Н1) с ночным прицелом НСПУ;
АКС 74УН2 (6П26Н2) с ночным прицелом НСПУМ;
АКС 74УНЗ (6П26НЗ) с ночным прицелом НСПУ-3.

5.45мм АВТОМАТ С ПРИБОРОМ БЕСШУМНОЙ И БЕСПЛАМЕННОЙ СТРЕЛЬБЫ АКСБ-74У

Автомат АКСБ 74У

С принятием, на вооружение комплекса стрелкового оружия под патрон 5,45×39 встала задача разработки «бесшумной» модификации автомата для вооружений подразделений специального назначения. Успешно решить эту задачу на базе АК 74 и АКС 74 не удалось. При малом калибре относительная длина ствола автомата увеличилась» и пули патронов УС (с уменьшенной начальной скоростью) давали нестабильную баллистику.

В качестве основы «бесшумного» автомата предпочтителен оказался укороченный АКС 74У. На его модификации, получившей обозначение АКСБ 74У (принята в 1985 г, практически одновременно с «ночными» модификациями АКС 74У, установлены: прибор беззвучной (бесшумной) и беспламенной стрельбы ПБС, специальный прицел, накладка на верхнюю тягу складывающегося металлического приклада, магазин уменьшенной емкость. Прибор ПБС относится к «глушителям» расширительного типа. Его действие основано на предварительном расширении пороховых газов выстрела» благодаря чему они теряют значительную часть своей энергии до выхода в атмосферу, и уровень звука выстрела значительно снижается. ПБС также полностью устраняет пламя выстрела» Дозвуковая начальная скорость пули патрона УС устраняет еще один источник резкого звука — баллистическую волну. В конструкции прибора ПБС отсутствует резиновый обтюратор (как, например в ПБС-1, использовавшемся с 7,62-мм автоматом АКМ Б). Возможна стрельба как патронами УС, так и обычными патронами.

Автомат Калашникова укороченный АКС-74у (фотогалерея)

Автоматы России

bezpekavip.com
