Подлодки россии фото – Все атомные подводные лодки ВМФ России

Фото АПЛ РФ (21 фото)

Подборка фото АПЛ РФ различных проектов Северного и Тихоокеанских флотов в различных погодных условиях

Добавить комментарий

oruzhie.info

Представлены качественные фото мощнейшей российской многоцелевой атомной подлодки

Медленно, но верно атомные подводные лодки четвертого поколения начинают теснить субмарины предыдущего поколения. Россия уже может похвастаться тремя стратегическими субмаринами проекта 955 «Борей» нового поколения. Что касается многоцелевых атомных подлодок, то здесь будущее российского ВМФ неразрывно связано с новейшей субмариной проекта 885М «Ясень-М».



Напомним, это модернизированная версия лодки проекта 885. Головной корабль проекта «Ясень» ввели в строй еще в 2014 году. Новая лодка — К-561 «Казань» — получила ряд существенных усовершенствований, делающих ее потенциально мощнейшим кораблем такого класса в ВМФ России. Субмарина может похвастаться обновленным оборудованием, оптимизированными обводами корпуса и уменьшением уровня шумности. Также, согласно данным, на лодке не используют оборудование из стран бывшего СССР. Иными словами, субмарина построена исключительно силами предприятий Российской Федерации.

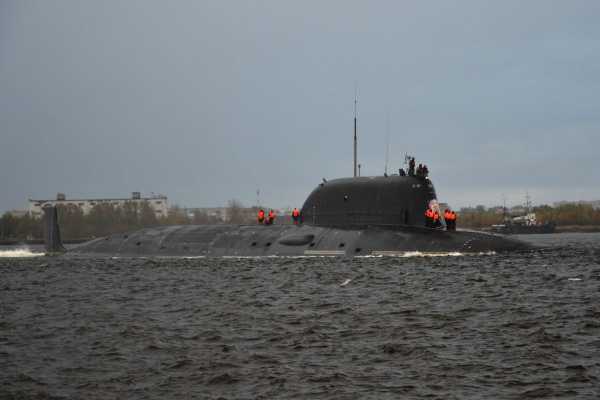

Как стало известно, К-561 «Казань» вышла на заводские ходовые испытания из Северодвинска. Сейчас блог Центра анализа стратегий и технологий bmpd представил фото подлодки. Это одни из первых (возможно, самые первые) качественных фотографий новейшей субмарины на ходовых испытаниях. На них можно детально рассмотреть подводную лодку. Уже в 2019 году субмарину намерены передать российскому флоту.



К-561 «Казань» / ©CrazyMk/forums.airbase.ru



Лодки проекта «Ясень-М» относят к многоцелевым субмаринам с крылатыми ракетами (МПЛАТРК). Возможно применение противокорабельных ракет «Оникс» и крылатых ракет «Калибр». В средней части субмарины расположены десять 533-миллиметровых торпедных аппаратов, боезапас составляет 30 торпед. Силовая установка включает в себя водо-водяной реактор ОК-650В. Экипаж субмарины — 90 человек.



Одним из главных концептуальных преимуществ новой атомной подлодки, кроме низкого уровня шума, называют ее многофункциональность. Эксперты полагают, что по своим возможностям она где-то между американскими многоцелевыми субмаринами типа «Сивулф» и «Вирджиния».



К-561 «Казань» / ©CrazyMk/forums.airbase.ru



Чтобы детально рассмотреть количественный состав подводных лодок российского флота, ознакомьтесь с нашим материалом. Еще одно изображение демонстрирует все подлодки, находящиеся в распоряжении ВМС США.

naked-science.ru

Подводный флот России: humus — LiveJournal

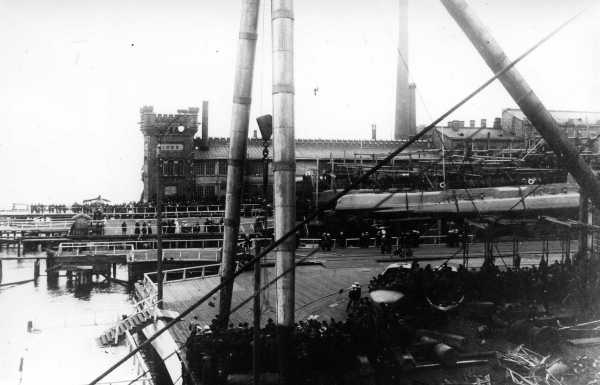

01. Подводная лодка типа АГ на одном из стапелей Балтийского завода. 1910-е

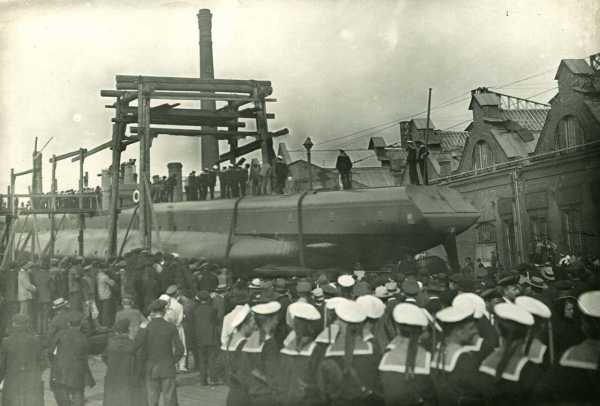

02. Спуск на воду подводной лодки типа АГ , созданной на заводе

03. Спуск минного заградителя «Ерш» со стапелей Балтийского судостроительного и механического завода

04. Подводная лодка «Ерш», спущенная на воду со стапелей завода

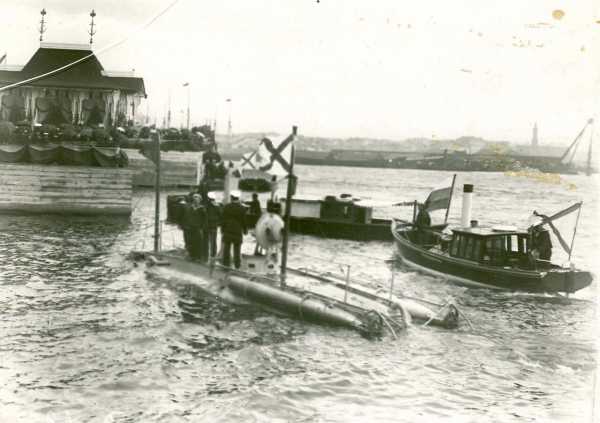

05.Спуск на воду подводной лодки «Дельфин» (проект И.Г.Бубнова , И.С.Горюнова, М.Н.Беклемишева), построенной на Балтийском судостроительном и механическом заводе

06. Подводная лодка «Дельфин» (1901 — 1904 гг.)

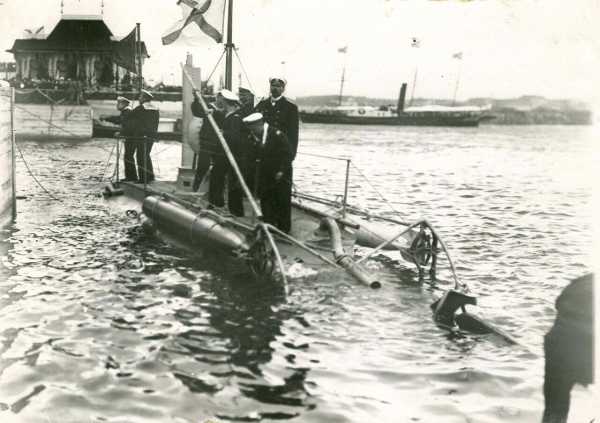

07. Император Николай II принимает доклад командира подводной лодки «Дельфин» капитана II ранга М.К.Беклемишева на Балтийском судостроительном и механическом заводе

08. Подводная лодка «Дельфин» до модернизации, Балтика, 1904

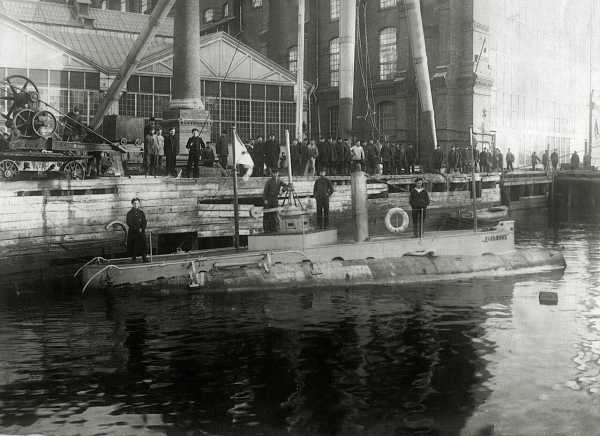

09. Подводная лодка «Дельфин» после модернизации у стенки Балтийского завода, 1904

10. Подводная лодка «Дельфин». На втором плане — ПЛ«Касатка»

11. Подводная лодка «Дельфин» после аварии 05.05.1905

13. Подводная лодка «Акула»

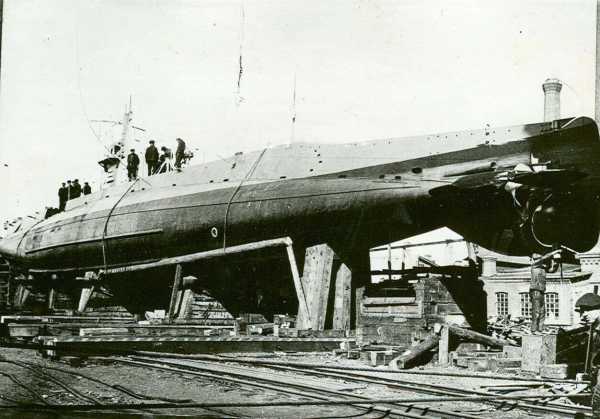

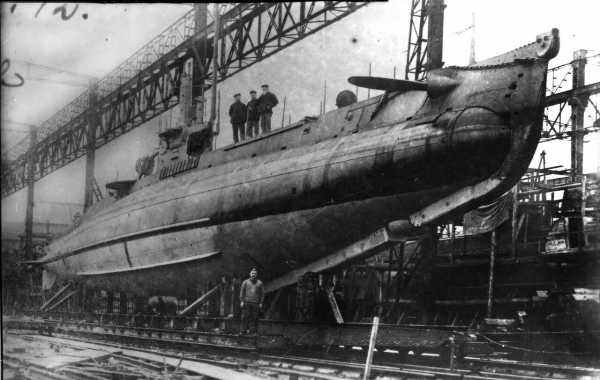

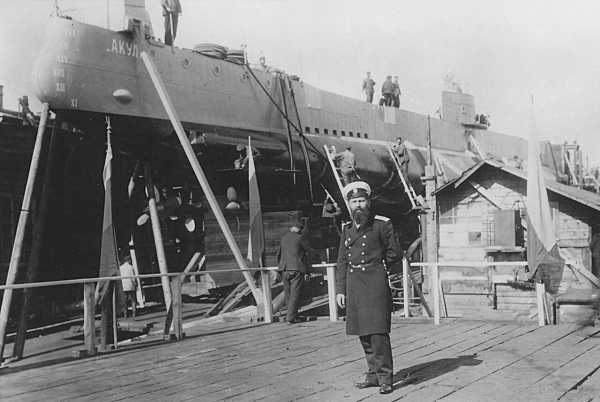

14. Подводная лодка «Акула» на стапеле. Рядом корабельный инженер Бубнов

15. Подводная лодка «Львица»

16. Подводная лодка АГ

17. Подводная лодка АГ

18. Подводная лодка «Аллигатор»

19. ПЛ «Барс» и «Гепард» перед спуском на воду

20. Подводная лодка «Барс»

21. Подводная лодка «Барс»

22. Подводная лодка «Барс»

23. Подводная лодка «Камбала»

24. Подводная лодка «Камбала» в Южной бухте Севастополя

25. Подводная лодка «Пантера»

26. Подводная лодка «Карп»

27. Подводная лодка «Рысь»

28. Подводная лодка «Морж»

29. Подводная лодка «Морж»

30. Подводная лодка «Морж»

humus.livejournal.com

Подводный сюрприз от России — Мастерок.жж.рф — LiveJournal

Подводный сюрприз от России для Америки и Европы знаменует собой настоящую РЕВОЛЮЦИЮ в области военного ПОДВОДНОГО КОРАБЛЕСТРОЕНИЯ.

С появлением новой российской подводной лодки «Лада» в прошлое уйдёт целая эпоха американского «господства на море», Вашингтон фактически потеряет главный инструмент «проецирования силы» на удалённые регионы и рискует окончательно утратить свою глобальную геополитическую роль.

В последнее время на Западе лавинообразно нарастает антирусская милитаристская истерия. Обнаружив, что вместо податливой либеральной «россиянии» на просторах Евразии неожиданно возродилась историческая, традиционная, имперская Россия, разгневанная и оскорблённая десятилетиями унижений и оскорблений со стороны надменного и лживого западного Содома, «свободные» европейские и американские СМИ исполнены панических заголовков о «военных приготовлениях» Москвы.

Стоит нам,  запустить ракету с космодрома в Плесецке или с подводного ракетоносца в Баренцевом море, или отправить в патрулирование вдоль европейских границ свои воздушные ракетоносцы, это тут же становится поводом для бесчисленных обвинений в «милитаризме и империализме», «бряцании ядерным оружием», «запугивании мирового сообщества» и т.п. глупостей. А между тем, многие действительно важные новости, имеющие прямое отношение к изменению военно-стратегического баланса сил в Евразии, проходят мимо внимания массового читателя.

Вот одна из таких новостей …



Фото 2.



13 октября 2014 года информагентство «РИА Новости» со ссылкой на источник в оборонно-промышленном комплексе РФ сообщило: «В России принято решение о серийном производстве воздухонезависимых энергетических установок (ВНЭУ) для оснащения будущих подводных лодок проекта 677 «Лада». Испытания опытного макета ВНЭУ на стенде завершились успешно. Следующие испытания будут проводиться уже непосредственно на лодке».

Это сообщение прошло практически незамеченным, даже среди военных обозревателей никто не обратил на него особого внимания. А зря! Ибо это решение знаменует собой настоящую революцию в области военного подводного кораблестроения.



Фото 3.



Сокрушители балансов

Чтобы читатель понял, насколько существенно новые русские ПЛ с ВНЭУ смогут изменить баланс сил между Россией и США, приведу лишь один пример. «Четыре-шесть таких подлодок, — говорил ещё в конце 2010 года в интервью «РИА Новости» вице-адмирал Виктор Патрушев — могут полностью перекрыть такие закрытые или полузакрытые акватории, как Черное, Балтийское и Каспийское моря. Их преимущества очевидны любому военно-морскому специалисту».

От себя добавлю, что развёртывание в составе Российского ВМФ дополнительно двух-трёх соединений «Лад» способно принципиально изменить соотношение сил не только на Балтике, Каспии и Чёрном море, но и на Севере, и в Средиземноморье, в Атлантике и Индийском океане. На Севере, в Баренцевом море такие лодки способны гарантированно прикрыть маршруты развёртывания российских подводных стратегических ракетоносцев от любых посягательств противолодочных сил США и стран НАТО, что существенно повысит боевую устойчивость морской компоненты наших стратегических ядерных сил.

Сейчас наши ракетоносцы несут боевую службу по большей части под льдами Арктики, где они практически недоступны для вражеского воздействия. Американцы могут засечь, отследить и поразить наш подводный крейсер лишь на этапе его перехода в район боевого патрулирования. А «Лады» 667-го проекта идеально приспособлены для противодействия американским АПЛ, следящим за нашими «стратегами», так как слышат их на дистанциях гораздо больших, чем американцы способны услышать «Ладу». В таких условиях поражение вражеской субмарины – то ли «Ладой» самостоятельно, то ли с помощью наведения на неё сил противолодочной авиации и надводных кораблей – становится делом техники.

Что касается Средиземного моря, Атлантики и Индийского океана, то наличие в их водах в достаточном количестве подводных лодок, подобных «Ладе», практически обнуляет там американскую военно-морскую мощь, ядром которой являются авианосные ударные группировки (АУГ). Ещё в советские времена «дизелюхи» проекта 641Б умудрялись прорывать противолодочную оборону авианосцев и, бывало, всплывали прямо под носом у обалдевших американских адмиралов. И лишь малый запас подводного хода, отсутствие дальнобойного ракетного вооружения да невозможность оставаться в подводном положении больше 3-х суток давали американцем шанс в этом противостоянии с советскими подводниками.

Сегодня, при условии, что «Лада» будет действительно способна оставаться под водой до 25 дней, её боекомплект включит в себя мощный противокорабельный ракетный комплекс, подобный «Калибру», а разведка и наведение ПЛ на АУГ будет осуществляться с использованием эшелонированной разведки, включающей космическую группировку, такого шанса у хвалёных штатовских авианосцев уже не будет! А это значит, что в прошлое уйдёт целая эпоха американского «господства на море», Вашингтон фактически потеряет свой главный инструмент «проецирования силы» на удалённые регионы и окончательно утратит свою глобальную геополитическую роль.



Фото 4.



Подробнее о ВНЭУ — в чем суть ?

Сегодня все подводные лодки по типу энергетических установок делятся на два вида: ПЛ с ядерной энергетической установкой (атомным реактором) и дизель-электрические подводные лодки (ДЭПЛ), двигающиеся в надводном положении при помощи дизеля, а в подводном – используя электромоторы, черпающие энергию от аккумуляторных батарей.

Атомные подводные лодки появились в советском ВМФ в конце 50-х годов прошлого столетия. Первая АПЛ 627-го проекта под названием «Ленинский комсомол» вступила в строй в 1957 году. С того момента и до сего дня подводные атомоходы составляют главную ударную силу нашего флота, являясь носителями широкого спектра самого грозного оружия – от стратегических межконтинентальных ракет и тактических ядерных торпед до высокоточных крылатых ракет большой дальности, составляющих сегодня основу российских сил стратегического неядерного сдерживания.

Атомные ПЛ обладают целым рядом выдающихся достоинств: практически неограниченным временем пребывания под водой, высокой скоростью подводного хода и большой глубиной погружения, способностью нести огромное количество самого разнообразного вооружения и оборудования. Высокая энерговооружённость, достигаемая огромной мощностью ядерной энергетической установки, позволяет строить лодки очень большого водоизмещения и размещать на них не только много оружия, но и высокоэффективные гидроакустические комплексы, средства связи, радиоэлектронной разведки и навигации.

Но, увы – главное достоинство ядерной энергетической установки, её мощность, является одновременно источником основного недостатка, свойственного подводным атомоходам. Этот недостаток – большая шумность. Наличие на борту АПЛ атомного реактора (а иногда и двух) со всем комплексом сопутствующих механизмов: турбинами, генераторами, насосами, холодильными установками, вентиляторами и т.д. – неизбежно порождает огромное количество разночастотных колебаний и вибраций и требует сложнейших технологий для снижения уровня шумов, являющихся главным демаскирующим фактором любой АПЛ.

Зато дизель-электрическая подлодка под водой практически бесшумна. Электромоторы, питающиеся энергией аккумуляторных батарей, не требуют наличия турбин и другого высокошумного оборудования. Поэтому ДЭПЛ крадётся в океанских глубинах, практически не шумя, подобно опасной хищной рыбе, выслеживающей зазевавшуюся добычу.

Однако рыба эта может находится под водой относительно недолго – всего несколько суток. Притом двигается она в океанской глубине очень медленно, экономя запас энергии, который по сравнению с атомными «акулами» просто ничтожен. А недостаток энергии, в свою очередь, налагает серьёзные ограничения на водоизмещение, вооружение и другие ключевые характеристики ДЭПЛ. По сути, эти лодки не являются полностью «подводными», их можно скорее назвать «ныряющими», так как большую часть времени на маршрутах развёртывания они проводят в надводном положении, да и в районах боевого патрулирования вынуждены регулярно всплывать и включать дизеля для подзарядки аккумуляторных батарей.



Фото 5.



Унифицированный перископный комплекс «Парус-98″ и ограждение рубки ПЛ «Санкт-Петербург» пр.677 LADA с выдвижными устройствами, декабрь 2005 г. (в основе фото Олега Карпенко,  http://photofile.ru/users/carpenco)



Так, например, у новейшей российской ДЭПЛ проекта 636.3 запас подводного хода составляет всего 400 миль. И двигается она под водой в основном экономходом со скоростью 3 узла, то есть 5,4 км/час. Поэтому преследовать свою добычу под водой такая лодка не может. Она вынуждена полагаться на данные разведки, которая должна вывести её в заданную точку на маршруте развёртывания кораблей противника. Отсюда и главный способ боевого использования ДЭПЛ – т.н. «завеса», т.е. развертывание подводных лодок в линию, перпендикулярную курсу вероятного движения цели, на определенных интервалах друг от друга. При этом вся группа участвующих в ней подлодок управляется с внешнего командного пункта, что создаёт дополнительные демаскирующие факторы и снижает боевую устойчивость и эффективность группировки ПЛ. Если учесть к тому же, что глубина эшелонированной противолодочной обороны современной американской авианосной ударной группировки составляет свыше 300 миль (т.е. более 550 км), становится понятным, как непросто нашим ДЭПЛ противостоять такому противнику.

Поэтому неудивительно, что заветной мечтой всех подводников является создание подводной лодки с принципиально новой энергетической установкой, которая позволит совместить в себе достоинства атомных и дизель-электрических подводных лодок: мощность и скрытность, большую автономность подводного плавания и малую шумность…



Фото 6.



Сказка стала былью

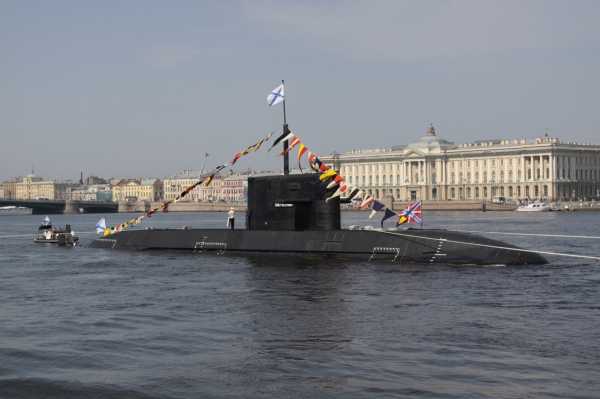

Так вот: российские подводные лодки 677-го проекта «Лада» с воздухонезависимой энергетической установкой как раз и являются серьёзнейшим прорывом в этом направлении, выводящим подводный флот России на принципиально новые рубежи.

«Лады» невелики, их водоизмещение почти в два раза меньше, чем у знаменитой «Варшавянки». Зато комплекс её вооружений очень серьёзен и непривычно велик. Помимо традиционного минно-торпедного вооружения ДЭПЛ (6 торпедных аппаратов 533-мм, 18 торпед или мин), 667-й проект – первая в мире неатомная подводная лодка, оснащённая специализированными пусковыми установками для крылатых ракет (10 вертикальных ПУ в средней части корпуса). Причём эти КР могут быть как оперативно-тактическими, ударно-противокорабельными, так и ракетами большой дальности, предназначенными для поражения стратегических целей в глубине территории противника.



Главный командный пункт ПЛ пр.677 (рисунок ЦКБ»Рубин», http://milparade.com)





Но самой важной особенностью новых русских ПЛ является ВНЭУ, воздухо-независимая энергетическая установка. Не вдаваясь в детали, интересные специалистам, отметим, что наличие ВНЭУ позволит «Ладам» находиться в подводном положении до 25 суток, то есть почти в 10 раз дольше, чем их знаменитым «старшим сёстрам» — «Варшавянкам» проекта 636.3! При этом шумность у «Лады» будет даже меньше, чем у знаменитой варшавянской «чёрной дыры», которую американцы прозвали так из-за того, что её практически невозможно обнаружить.

Страны НАТО давно уже пытаются оснастить свои подводные лодки такими ВНЭУ. «Законодателями» мод в этой области выступают Германия и Швеция. Германские корабелы ещё с конца 90-х годов строят малые ПЛ проекта 212\214, оснащенные гибридной энергетической установкой. В нее входят дизель для надводного хода и подзарядки батарей, сами серебряно-цинковые аккумуляторные батареи и ВНЭУ для экономичного подводного хода на базе топливных элементов, включающих в себя цистерны с криогенным кислородом и ёмкости с гидридом металла (специальный сплав металла в соединении с водородом).



Фото 7.



Оснащение лодки такой анаэробной установкой позволило немцам увеличить время нахождения ее в подводном положении до 20 суток. И сейчас германские «малютки» с ВНЭУ различных модификаций находятся на вооружении Германии, Италии, Португалии, Турции, Израиля, Кореи и еще нескольких стран.

Шведский концерн Kockums Submarin Systems, в свою очередь, в конце прошлого века начал строительство подлодок класса Gotland с ВНЭУ на основе т.н «двигателя Стирлинга». При его использовании эти лодки также могут находиться под водой без подзарядки аккумуляторных батарей до 20 суток. И сейчас ПЛ с двигателями Стирлинга есть не только в странах Скандинавии, но и в Австралии, Японии, Сингапуре и Таиланде.

Но ни немецкие, ни шведские ПЛ, являющиеся малыми, по сути прибрежными лодками, не идут ни в какое сравнение с русскими «Ладами» — ни по своим тактико-техническим характеристиками, ни по разнообразию и мощности вооружения. Наши ПЛ 667-го проекта во всех отношениях являются в этом классе уникальными по своему качеству кораблями нового поколения!



Общий вид и фрагмент квазиконформных шумопеленгаторных антенн ГАС (носовой и боковой) ГАК «Лира» (фото вероятно ПЛА «Кронштадт», 2009 г., из архива Deep Blue Sea, http://paralay.iboards.ru).



ЦКБ «Рубин» — главный разработчик подводных лодок в России, спроектировал «Ладу» так, что она способна наносить залповые торпедно- ракетные удары по морским и стационарным наземным целям как из торпедных аппаратов, так и из специализированных вертикальных ракетных шахт. За счет уникального гидроакустического комплекса наша лодка имеет существенно увеличенную дистанцию обнаружения целей. Она может погружаться на 300 м, имеет скорость полного подводного хода до 21 узла, автономность — 45 суток. Для снижения шумности лодки применены виброизоляторы, всережимный гребной электродвигатель на постоянных магнитах. Корпус лодки покрыт материалом «Молния», поглощающим сигналы гидролокаторов.

О ВНЭУ нашей лодки известно пока немного. Так же как и у немцев, в ее основе будет электрохимический генератор. Но она будет принципиально отличаться тем, что водород, необходимый для работы ВНЭУ, будет получаться прямо на борту с помощью переработки имеющегося дизельного топлива. Поэтому российская ВНЭУ будет значительно экономичнее немецкого аналога, что позволит увеличить время её непрерывного нахождения лодки под водой до 25 суток. Одновременно и стоить «Лада» будет существенно меньше, чем немецкие лодки проекта 212\214.

До 2020 года российский же флот рассчитывает получить 14 единиц таких новых неатомных подводных лодок 4-го поколения.



Фото 8.





А теперь немного ТТХ подробнее :

Под­вод­ные лод­ки про­ек­та 677 пред­на­зна­че­ны для про­ве­де­ния са­мо­стоя­тель­ных опе­ра­ций на мор­ских ком­му­ни­ка­ци­ях про­тив под­вод­ных ло­док и над­вод­ных ко­раб­лей про­тив­ни­ка в ог­ра­ни­чен­ном рай­оне, осу­ще­ст­в­ле­ния про­ти­во­ло­доч­ной обо­ро­ны в при­бреж­ных рай­онах, уз­ко­стях и в про­лив­ных зо­нах, по­ста­нов­ки мин­ных за­гра­ж­де­ний и дру­гих за­дач.

ПЛ про­ек­та 677 вы­пол­не­на по так на­зы­вае­мой по­лу­то­ра­кор­пус­ной схе­ме. Осе­сим­мет­рич­ный проч­ный кор­пус из­го­тов­лен из ста­ли АБ-2 и прак­ти­че­ски по всей дли­не име­ет оди­на­ко­вый диа­метр. Но­со­вая и кор­мо­вая за­кон­цов­ки име­ют сфе­ри­че­скую фор­му. Пло­ски­ми пе­ре­бор­ка­ми кор­пус раз­де­лен по дли­не на пять во­до­не­про­ни­цае­мых от­се­ков, по­сред­ст­вом плат­форм кор­пус раз­де­лен по вы­со­те на три яру­са.

Лег­ко­му кор­пу­су при­да­на об­те­кае­мая фор­ма, обес­пе­чи­ваю­щая вы­со­кие гид­ро­ди­на­ми­че­ские ха­рак­те­ри­сти­ки. Ог­ра­ж­де­ние вы­движ­ных уст­ройств име­ет та­кую же фор­му, как у ло­док про­ек­тов 877, в то же вре­мя кор­мо­вое опе­ре­ние вы­пол­не­но кре­сто­об­раз­ным, а пе­ред­ние го­ри­зон­таль­ные ру­ли раз­ме­ща­ют­ся на ог­ра­ж­де­нии, где они соз­да­ют ми­ни­маль­ные по­ме­хи ра­бо­те гид­ро­аку­сти­че­ско­го ком­плек­са.





Фото 9.



Воо­ру­же­ние

На ПЛ ус­та­нов­ле­ны 6 тор­пед­ных ап­па­ра­тов ка­либ­ра 533 мм. 2 ТА верх­не­го яру­са при­спо­соб­ле­ны для стрель­бы те­ле­управ­ляе­мы­ми тор­пе­да­ми. Бое­за­пас со­став­ля­ет 18 еди­ниц, в ко­то­рый мо­гут вхо­дить уни­вер­саль­ные тор­пе­ды (ти­па САЭТ-60М, УГСТ и УСЭТ-80К), про­ти­во­ло­доч­ные ра­ке­то-тор­пе­ды, кры­ла­тые ра­ке­ты, ми­ны (22 ти­па ДМ-1). Пре­ду­смот­ре­на воз­мож­ность ис­поль­зо­ва­ния ско­ро­ст­ных про­ти­во­ло­доч­ных ра­кет «Шквал».

Сис­те­ма стрель­бы по­зво­ля­ет вы­стре­ли­вать бое­за­пас оди­ноч­но и зал­пом до 6 еди­ниц. Ме­ха­ни­че­ское уст­рой­ст­во за­ря­жа­ния «Му­ре­на» по­зво­ля­ет ав­то­ма­ти­че­ски про­из­ве­сти пе­ре­за­ряд­ку тор­пед­ных ап­па­ра­тов. Весь цикл под­го­тов­ки ком­плек­са к ис­поль­зо­ва­нию ору­жия и стрель­ба ав­то­ма­ти­зи­ро­ва­ны и осу­ще­ст­в­ля­ют­ся с пуль­та опе­ра­то­ра из глав­но­го ко­манд­но­го пунк­та под­вод­ной лод­ки.

Для про­ти­во­воз­душ­ной обо­ро­ны име­ет­ся 6 ПЗРК «Игла-1М».

Ко­ор­ди­на­ция ра­бо­ты всех средств ра­дио­элек­трон­но­го воо­ру­же­ния обес­пе­чи­ва­ет­ся бое­вой ин­фор­ма­ци­он­но-управ­ляю­щей сис­те­мой «Ли­тий».

Гид­ро­аку­сти­че­ский ком­плекс «Ли­ра» вклю­ча­ет вы­со­ко­чув­ст­ви­тель­ные шу­мо­пе­лен­га­тор­ные ан­тен­ны. В со­став ком­плек­са вхо­дят но­со­вая (Л-01) и две бор­то­вые ан­тен­ны в но­со­вой око­неч­но­сти ПЛ. Раз­ме­ры ан­тенн уве­ли­че­ны в мак­си­маль­но воз­мож­ной сте­пе­ни. Они за­ни­ма­ют боль­шую часть по­верх­но­сти но­со­вой око­неч­но­сти.

Кро­ме ста­цио­нар­ных ан­тенн, на ПЛ раз­ме­ще­на вы­пу­ск­ная бук­си­руе­мая гид­ро­аку­сти­че­ская ан­тен­на с точ­кой вы­хо­да в верх­нем вер­ти­каль­ном ста­би­ли­за­то­ре.

На­ви­га­ци­он­ный ком­плекс вклю­ча­ет инер­ци­аль­ную на­ви­га­ци­он­ную сис­те­му и обес­пе­чи­ва­ет безо­пас­ность ко­раб­ле­во­ж­де­ния и вы­ра­бот­ку дан­ных о мес­те на­хо­ж­де­ния и па­ра­мет­рах дви­же­ния под­вод­ной лод­ки с не­об­хо­ди­мой для ис­поль­зо­ва­ния ору­жия точ­но­стью.

Уни­фи­ци­ро­ван­ный пе­ри­скоп­ный ком­плекс УПК «Парус-98» име­ет в сво­ем со­ста­ве:

• ко­ман­дир­ский пе­ри­скоп не­про­ни­каю­ще­го ти­па «Парус-98КП» с оп­ти­че­ским и ТВ-ка­на­ла­ми (днев­ным и низ­ко­уров­не­вым) с пе­ре­мен­ным уве­ли­че­ни­ем 1,5-12Х, с ви­део­за­пи­сью;
• оп­трон­ную мач­ту не­про­ни­каю­ще­го ти­па «Парус-98УП» (уни­вер­саль­ный пе­ри­скоп) с ТВ-ка­на­ла­ми (днев­ным и низ­ко­уров­не­вым) с пе­ре­мен­ным уве­ли­че­ни­ем 1,5-12Х, ка­нал ла­зер­но­го даль­но­ме­ра;
• РЛС КРМ-66 «Ко­дак». Вклю­ча­ет в се­бя ак­тив­ный и пас­сив­ный ра­дио­ло­ка­ци­он­ные ка­на­лы, со­вме­щен­ный ан­тен­ный пост ка­на­лов. Ра­дио­ло­ка­ци­он­ная сис­те­ма име­ет ка­нал по­вы­шен­ной скрыт­но­сти в ак­тив­ном ре­жи­ме и да­ет пол­ную ин­фор­ма­цию и над­вод­ной, и воз­душ­ной об­ста­нов­ке, не де­ма­ски­руя под­вод­ную лод­ку;
• циф­ро­вой ком­плекс средств ра­дио­свя­зи «Дис­тан­ция». Ком­плект средств ра­дио­свя­зи по­зво­ля­ет осу­ще­ст­в­лять на­деж­ную дву­сто­рон­нюю ра­дио­связь с бе­ре­го­вы­ми ко­манд­ны­ми пунк­та­ми, ко­раб­ля­ми, су­да­ми и са­мо­ле­та­ми при на­хо­ж­де­нии в над­вод­ном и пе­ри­скоп­ном по­ло­же­ни­ях. Для прие­ма ко­манд­ных со­об­ще­ний при на­хо­ж­де­нии на боль­шой глу­би­не име­ет­ся вы­пу­ск­ная бук­си­руе­мая ра­дио­ан­тен­на. Вы­пуск ан­тен­ны про­из­во­дит­ся из проч­но­го кор­пу­са;
• на­ви­га­ци­он­ный ком­плекс «Ап­пас­сио­на­та» с инер­ци­аль­ной на­ви­га­ци­он­ной сис­те­мой и сис­те­мой спут­ни­ко­вой на­ви­га­ции GPS / ГЛО­НАСС. Точ­ность на­ви­га­ции — от­кло­не­ние ко­ор­ди­нат мес­та за 2 дня — 5 км при из­ме­не­нии кур­сов до 6 град/мин.

Фото 10.

Энер­ге­ти­че­ская ус­та­нов­ка

Лод­ка име­ет ди­зель-элек­три­че­скую глав­ную энер­ге­ти­че­скую ус­та­нов­ку, раз­ра­бо­тан­ную по схе­ме пол­но­го элек­тро­дви­же­ния. В ее со­став вхо­дят раз­ме­щен­ная в чет­вер­том от­се­ке ди­зель-ге­не­ра­тор­ная ус­та­нов­ка в со­ста­ве двух ди­зель-ге­не­ра­то­ров по­сто­ян­но­го то­ка 28ДГ с вы­пря­ми­те­ля­ми (мощ­но­стью по 1000 кВт), две груп­пы ак­ку­му­ля­тор­ных ба­та­рей по 126 эле­мен­тов в ка­ж­дой (об­щая мощ­ность — 10580 кВт·ч), на­хо­дя­щие­ся в пер­вом и треть­ем от­се­ках, все­ре­жим­ный бес­кол­лек­тор­ный низ­ко­обо­рот­ный греб­ной элек­тро­дви­га­тель с воз­бу­ж­де­ни­ем по­сто­ян­ны­ми маг­ни­та­ми ти­па СЭД-1 мощ­но­стью 4100 кВт.

Вы­бран­ная мощ­ность ди­зель-ге­не­ра­то­ров по­зво­ля­ет осу­ще­ст­в­лять не толь­ко «обыч­ную» за­ряд­ку ак­ку­му­ля­тор­ной ба­та­реи, но и спе­ци­аль­но раз­ра­бо­тан­ный ре­жим ус­ко­рен­ной за­ряд­ки, по­зво­ляю­щий зна­чи­тель­но со­кра­тить вре­мя на­хо­ж­де­ния под­вод­ной лод­ки в пе­ри­скоп­ном по­ло­же­нии. От­сут­ст­вие ще­точ­но­го то­ко­съем­но­го уст­рой­ст­ва по­вы­ша­ет безо­пас­ность экс­плуа­та­ции ге­не­ра­то­ров.



Электродвигатель СЭД-1 на тестовом стенде в ЦКБ МТ «Рубин» (фото ЦКБ МТ «Рубин»)





Фото 11.



Все­ре­жим­ный греб­ной элек­тро­дви­га­тель вы­пол­ня­ет функ­цию глав­но­го греб­но­го элек­тро­дви­га­те­ля и элек­тро­дви­га­те­ля эко­ном­но­го хо­да. Он при­во­дит в дей­ст­вие се­ми­ло­па­ст­ный ма­ло­шум­ный греб­ной винт фик­си­ро­ван­но­го ша­га с саб­ле­вид­ны­ми ло­па­стя­ми. Так­же, ПЛ име­ет 2 вы­нос­ных вин­то­вых ко­лон­ки РДК-35. Наи­боль­шая ско­рость под­вод­но­го хо­да дос­ти­га­ет 21 уз­ла, при дви­же­нии в над­вод­ном по­ло­же­нии лод­ка раз­ви­ва­ет ско­рость хо­да 10 уз­лов. Даль­ность пла­ва­ния в ре­жи­ме ра­бо­ты ди­зе­ля под во­дой дос­ти­га­ет 6000 миль, в по­доб­ном по­ло­же­нии при дви­же­нии эко­ном­ным хо­дом лод­ка мо­жет пре­одо­леть 650 миль.

ПЛ ос­на­ще­на спа­са­тель­ным уни­вер­саль­ным ком­плек­сом ти­па КСУ-600 для дис­тан­ци­он­но­го ав­то­ма­ти­че­ско­го вы­пус­ка спа­са­тель­ных пло­тов ПСНЛ-20 (2 шт., в над­строй­ке пе­ред ог­ра­ж­де­ни­ем вы­движ­ных уст­ройств).

Все жи­лые по­ме­ще­ния ПЛ раз­ме­ще­ны в треть­ем от­се­ке. Для всех чле­нов эки­па­жа пре­ду­смот­ре­ны каю­ты: для ко­манд­но­го со­ста­ва — двух­ме­ст­ные, у ко­ман­ди­ра — од­но­ме­ст­ная.





Для прие­ма пи­щи име­ет­ся каю­т-ком­па­ния с бу­фет­ной. Все за­па­сы про­до­воль­ст­вия раз­ме­ще­ны в спе­ци­аль­ных кла­до­вых, ох­ла­ж­дае­мых и не­ох­ла­ж­дае­мых. Кам­буз­ное обо­ру­до­ва­ние но­вой раз­ра­бот­ки при ма­лых га­ба­ри­тах и энер­го­по­треб­ле­нии спо­соб­но обес­пе­чить бы­строе при­го­тов­ле­ние го­ря­чей пи­щи.

Пре­сная во­да хра­нит­ся в цис­тер­нах из не­ржа­вею­щей ста­ли. По­пол­не­ние за­па­сов во­ды воз­мож­но с по­мо­щью во­до­оп­рес­ни­тель­ной ус­та­нов­ки, ути­ли­зи­рую­щей те­п­ло ди­зе­лей. В це­лом во­до­снаб­же­ние впол­не дос­та­точ­но как для пить­е­вых, так и для ги­гие­ни­че­ских це­лей (мы­тье по­су­ды, ду­ше­вые). Ус­ло­вия оби­тае­мо­сти и за­па­сы то­п­ли­ва, про­до­воль­ст­вия и пить­е­вой во­ды обес­пе­чи­ва­ют ав­то­ном­ность 45 су­ток.

Эки­паж — 35 че­ло­век.





[источники]

источники

http://www.segodnia.ru/content/150667

http://militaryrussia.ru/blog/topic-217.html

http://army.lv/ru/proekt-677/foto/709/293/3

http://army.lv/ru/proekt-677/709/293



И еще немного интересного о подводных лодках:  вот например Как перевозят подводные лодки, а вот Подводная лодка «Старый Оскол». Напомню вам еще , что В Северодвинске модернизируют титановые АПЛ пр.»Барракуда» и о том, что Ещё никогда с момента распада СССР не строилось столько подводных лодок.. Это лишний раз подтверждается, что Россия вырвалась вперед в подводных технологиях Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=55284

masterok.livejournal.com

Атомные подводные лодки России (2015)

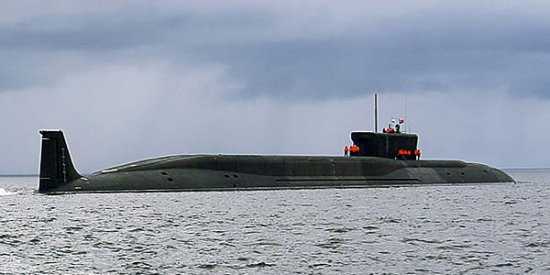

2. Ракетный подводный крейсер стратегического назначения К-550 «Александр Невский» проекта 955 «Борей». Год вступления во флот — 2013.

3. Ракетный подводный крейсер стратегического назначения К-551 «Владимир Мономах» проекта 955 «Борей». Год вступления во флот — 2014

4. Ракетный подводный крейсер стратегического назначения «Князь Владимир» проекта 955 «Борей». Заложена — 2012 год.

5. Ракетный подводный крейсер стратегического назначения «Князь Олег» проекта 955 «Борей». Заложена — 2014 год

6. Ракетный подводный крейсер стратегического назначения «Генералиссимус Суворов» проекта 955 «Борей». Заложена — 2014 год

7. Многоцелевая подводная лодка атомная торпедная с ракетами крылатыми К-560 «Северодвинск» проекта 885 «Ясень» Год вступления во флот — 2013

8. Многоцелевая подводная лодка атомная торпедная с ракетами крылатыми К-561 «Казань» проекта 885 «Ясень». Заложена — 2009 год

9. Многоцелевая подводная лодка атомная торпедная с ракетами крылатыми К-573 «Новосибирск» проекта 885 «Ясень». Заложена — 2013 год

10. Многоцелевая подводная лодка атомная торпедная с ракетами крылатыми К-173 «Красноярск» проекта 885 «Ясень». Заложена — 2014 год

11. Тяжелый ракетный подводный крейсер стратегического назначения ТК-208 «Дмитрий Донской» проекта 941УМ «Акула». Год вступления во флот — 1981

12. Тяжелый ракетный подводный крейсер стратегического назначения ТК-17«Архангельск» проекта 941 «Акула». Год вступления во флот — 1987. Статус — ожидает утилизации

13. Тяжелый ракетный подводный крейсер стратегического назначения ТК-20«Северсталь» проекта 941 «Акула». Год вступления во флот — 1989. Статус — ожидает утилизации

14. Ракетный подводный крейсер стратегического назначения К-223 «Подольск» проекта 667БДР «Кальмар». Год вступления во флот — 1979

15. Ракетный подводный крейсер стратегического назначения К-433 «Святой Георгий Победоносец» проекта 667БДР «Кальмар». Год вступления во флот — 1980.

16. Ракетный подводный крейсер стратегического назначения К-44 «Рязань» проекта 667БДР «Кальмар». Год вступления во флот — 1982. Статус — находится на ремонте

17. Ракетный подводный крейсер стратегического назначения К-51 «Верхотурье» проекта 667БДРМ «Дельфин». Год вступления во флот — 1984

18. Ракетный подводный крейсер стратегического назначения К-84 «Екатеринбург» проекта 667БДРМ «Дельфин». Год вступления во флот — 1985

19. Ракетный подводный крейсер стратегического назначения К-114 «Тула» проекта 667БДРМ «Дельфин». Год вступления во флот — 1987. Статус — находится на ремонте

20. Ракетный подводный крейсер стратегического назначения К-117 «Брянск» проекта 667БДРМ «Дельфин». Год вступления во флот — 1988

21. Ракетный подводный крейсер стратегического назначения К-18 «Карелия» проекта 667БДРМ «Дельфин». Год вступления во флот — 1989

22. Ракетный подводный крейсер стратегического назначения К-407 «Новомосковск» проекта 667БДРМ «Дельфин». Год вступления во флот — 1990

23. Подводная лодка атомная с ракетами крылатыми К-132 «Иркутск» проекта 949А «Антей». Год вступления во флот — 1988. Статус — находится на ремонте

24. Подводная лодка атомная с ракетами крылатыми К-119 «Воронеж» проекта 949А «Антей». Год вступления во флот — 1989

25. Подводная лодка атомная с ракетами крылатыми К-410 «Смоленск» проекта 949А «Антей». Год вступления во флот — 1990

26. Подводная лодка атомная с ракетами крылатыми К-442 «Челябинск» проекта 949А «Антей». Год вступления во флот — 1990. Статус — находится на ремонте

27. Подводная лодка атомная с ракетами крылатыми К-456 «Тверь» проекта 949А «Антей». Год вступления во флот — 1992

28. Подводная лодка атомная с ракетами крылатыми К-266 «Орёл» проекта 949А «Антей». Год вступления во флот — 1992. Статус — находится на ремонте

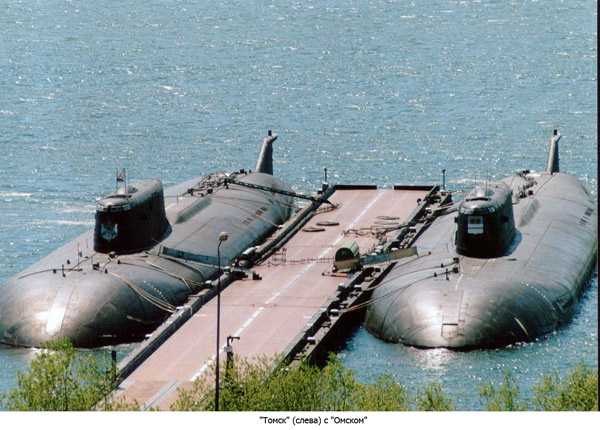

29. Подводная лодка атомная с ракетами крылатыми К-186 «Омск» проекта 949А «Антей». Год вступления во флот — 1993.

30. Подводная лодка атомная с ракетами крылатыми К-150 «Томск» проекта 949А «Антей» «Дельфин». Год вступления во флот — 1996. Статус — находится на ремонте

31. Подводная лодка атомная торпедная Б-388 «Петрозаводск» проекта 671РТМК «Щука». Год вступления во флот — 1988.

32. Подводная лодка атомная торпедная Б-414 «Даниил Московский» проекта 671РТМК «Щука». Год вступления во флот — 1990

33. Подводная лодка атомная торпедная Б-138 «Обнинск» проекта 671РТМК «Щука». Год вступления во флот — 1990

34. Подводная лодка атомная торпедная Б-448 «Тамбов» проекта 671РТМК «Щука». Год вступления во флот — 1992. Статус — находится на ремонте

35. Подводная лодка атомная торпедная К-322 «Кашалот» проекта 971 «Щука-Б». Год вступления во флот — 1988. Статус — находится на ремонте

36. Подводная лодка атомная торпедная К-391 «Братск» проекта 971 «Щука-Б». Год вступления во флот — 1989. Статус — находится на ремонте

37. Подводная лодка атомная торпедная К-331 «Магадан» проекта 971 «Щука-Б». Год вступления во флот — 1990

38. Подводная лодка атомная торпедная К-317 «Пантера» проекта 971 «Щука-Б». Год вступления во флот — 1990

39. Подводная лодка атомная торпедная К-461 «Волк» проекта 971 «Щука-Б». Год вступления во флот — 1991. Статус — находится на ремонте

40. Подводная лодка атомная торпедная К-328 «Леопард» проекта 971 «Щука-Б». Год вступления во флот — 1992. Статус — находится на ремонте

41. Подводная лодка атомная торпедная К-419 «Кузбасс» проекта 971 «Щука-Б». Год вступления во флот — 1992. Статус — находится на ремонте

42. Подводная лодка атомная торпедная К-154 «Тигр» проекта 971 «Щука-Б». Год вступления во флот — 1993

43. Подводная лодка атомная торпедная К-295 «Самара» проекта 971 «Щука-Б». Год вступления во флот — 1995. Статус — находится на ремонте

44. Подводная лодка атомная торпедная К-157 «Вепрь» проекта 971 «Щука-Б». Год вступления во флот — 1995. Статус — находится на консервации

45. Подводная лодка атомная торпедная К-335 «Гепард проекта 971 «Щука-Б». Год вступления во флот — 2001

46. Подводная лодка атомная торпедная Б-239 «Карп» проекта 945 «Барракуда». Год вступления во флот — 1984. Статус — находится на ремонте

47. Подводная лодка атомная торпедная Б-276 «Кострома» проекта 945 «Барракуда». Год вступления во флот — 1987

48. Подводная лодка атомная торпедная Б-534 «Нижний Новгород» проекта 945А «Кондор». Год вступления во флот — 1990

49. Подводная лодка атомная торпедная Б-336 «Псков» проекта 945А «Кондор». Год вступления во флот — 1993. Статус — находится на ремонте

50. Атомная подводная лодка специального назначения АС-31 проекта 10831 «Калитка». Год вступления во флот — 2010

51. Атомная подводная лодка специального назначения АС-35 проекта 18511 «Нельма». Год вступления во флот — 1995

52. Атомная подводная лодка специального назначения АС-21 проекта 18511 «Нельма». Год вступления во флот — 1991

53. Атомная подводная лодка специального назначения АС-23 проекта 18511 «Нельма». Год вступления во флот — 1986. Статус — находится на ремонте

54. Атомная подводная лодка специального назначения АС-13 проекта 1910 «Кашалот». Год вступления во флот — 1986. Статус — находится на ремонте

55. Атомная подводная лодка специального назначения АС-15 проекта 1910 «Кашалот». Год вступления во флот — 1991. Статус — находится на ремонте

56. Атомная подводная лодка специального назначения АС-33 проекта 1910 «Кашалот». Год вступления во флот — 1994

57. Научно-исследовательская атомная подводная лодка БС-64 «Подмосковье» . Год вступления во флот — 1986. Статус — находится на ремонте

58. Специальная атомная подводная лодка «Белгород» проекта 949А\09852. Заложена — 2012 год

59. Специальная атомная подводная лодка «Хабаровск» проекта 09851. Заложена — 2014 год

60. Большая АПЛ специального назначения проекта 09786 КС-129 «Оренбург». Вступление во флот — 1982 год

politinform.su

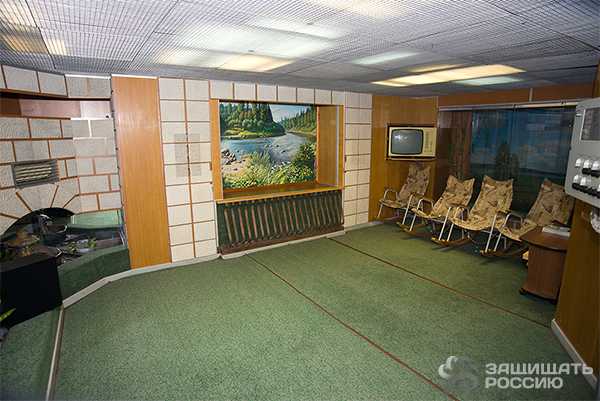

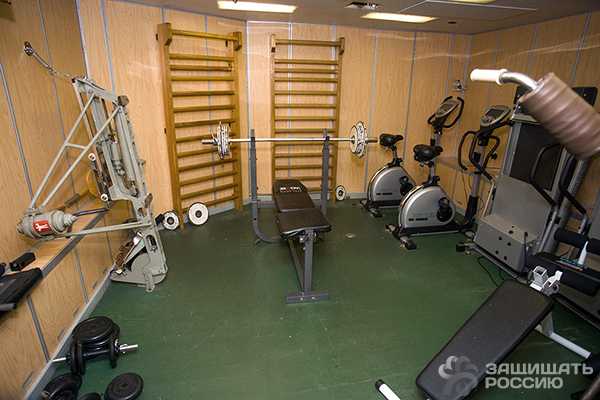

Самая большая подлодка в мире изнутри

Олегу Кулешову показалось мало обойти вокруг тяжелого атомного ракетного крейсера ТК-208 «Дмитрий Донской». Специально для «Защищать Россию», вместе с фотоаппаратом, он полез внутрь самой большой подлодки в мире.

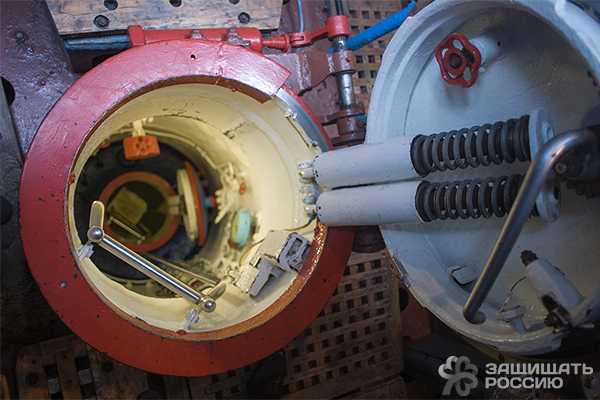

Чтобы попасть внутрь крейсера, нужно войти через выпуклость в рубке, которую называют «прилив». Пройдя несколько трапов вверх, сухопутный посетитель оказывается под командирским мостиком у верхнего рубочного люка.

Фото: Олег Кулешов/Защищать Россию

Верхний рубочный люк ведет прямо на главный командный пункт (ГКП), он же центральный пост. ГКП встречает множеством мониторов, пультов управления рулями, общекорабельными системами, ракетным и радиотехническим вооружением. Это — мозг корабля. Фотографировать здесь нельзя. Если по коридору пройти дальше, можно попасть в кают-компанию.

Фото: Олег Кулешов/Защищать Россию

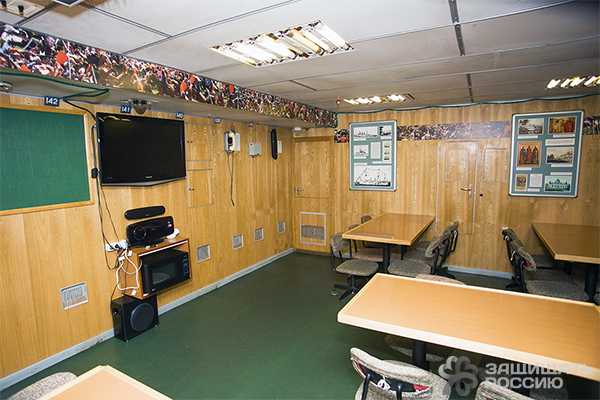

Когда подводная лодка в море, здесь питаются офицеры. Когда лодка стоит у причала, в кают-компании проходят различные совещания, а также просмотр фильмов.

Фото: Олег Кулешов/Защищать Россию

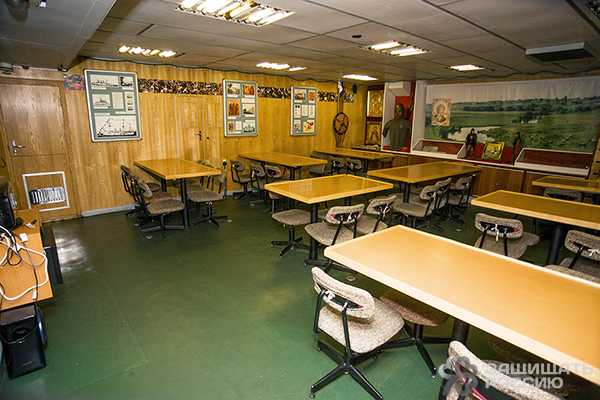

С осени 2007 года в кают-компанииТК-208 находится экспозиция, посвященная Куликовской битве. Она появилась благодаря шефству над АПЛ «Дмитрий Донской» Государственного музея-заповедника «Куликово поле» в Тульской области.

Фото: Олег Кулешов/Защищать Россию

Куликовская битва состоялась в сентябре 1380 года. Несмотря на то, что до конца монголо-татарского ига оставался еще ровно век, именно битва, заставившая войска Мамая повернуть вспять, положила начало освобождению Руси.

Фото: Олег Кулешов/Защищать Россию

По легенде на битву, состоявшуюся в междуречье Дона и Непрядвы, русского князя Димитрия Ивановича, позднее получившего прозвище Донской, благословил Сергий Радонежский.

Фото: Олег Кулешов/Защищать Россию

В экспозиции представлены наконечники стрел русских воинов XIV века, а также колчан со стрелами.

Фото: Олег Кулешов/Защищать Россию

Булава из экспозиции не просто экспонат, а важный инструмент, с помощью которого проводят обряд посвящения в подводники. «Дмитрий Донской» является единственным подводным крейсером, где булава заменяет традиционную кувалду в обряде.

Фото: Олег Кулешов/Защищать Россию

Обряд посвящения проходит каждый, кто впервые погрузился под воду, независимо от должности и звания. «Перворазнику» необходимо выпить плафон (0,3−0,5 л) забортной морской воды. После этого он должен поцеловать булаву (на обычных субмаринах ее заменяет раскачивающаяся кувалда). Самое главное — не получить по зубам (для этого надо целовать булаву/кувалду на излете). Исполнивший виртуоз получает удостоверение подводника и — в зависимости от настроя экипажа — презент в виде воблы, хотя бывают и памятные печати на обеих половинах мягкого места.

Фото: Олег Кулешов/Защищать Россию

Подводник, служивший на аналогичной «Дмитрию Донскому» «Северстали», вспоминает, что обряды проходили всегда весело: «…бесстрашные турбинисты целовали кувалду, обмазанную смазкой пожирнее. Устраивали в море концерты и театрализованные представления — на Северном полюсе Нептун с русалкой и чертями ходили по лодке и раздавали всем удостоверения о покорении полюса». 5 апреля 2000 года верховному главнокомандующему России Владимиру Путину, находящемуся на борту АПЛ К-18 «Карелия», предложили стакан забортной воды с глубины 50 м. Президент с улыбкой выслушал: «Вас приветствует Нептун, царь морей, большой шалун», выпил залпом и закусил сушкой. Кувалду предлагать не рискнули.

Для физического отдыха экипажа внутри лодки есть салон, спортивный зал, солярий, сауна, обшитая дубовыми досками, бассейн 4×2 и глубиной 2 метра, который может заполняться как пресной, так и забортной водой с возможностью подогрева.

Фото: Олег Кулешов/Защищать Россию

Подводники ходят в сауну постоянно, но чаще на базе. В море режим службы всегда напряженный — не до саун.

Фото: Олег Кулешов/Защищать Россию

В бассейне, когда лодка в море, вода забортная, а в базе только пресная.

Фото: Олег Кулешов/Защищать Россию

В салоне командира три помещения. Первое — зал для переговоров.

Фото: Олег Кулешов/Защищать Россию

Второе — каюта командира.

Фото: Олег Кулешов/Защищать Россию

В каюте Олега Цыбина висит Андреевский флаг, под которым тогда капитан второго ранга совершил первый выход в море в должности командира.

Фото: Олег Кулешов/Защищать Россию

Третье помещение в салоне капитана — каюта флагмана (или старшего на борту).

Фото: Олег Кулешов/Защищать Россию

Удивительно, но на АПЛ «Дмитрий Донской» есть своя фотолаборатория.

Фото: Олег Кулешов/Защищать Россию

Напротив фотолаборатории висит 4-й номер фотогазеты «Перископ». Делает ее редколлегия в составе одного человека.

Фото: Олег Кулешов/Защищать Россию

defendingrussia.ru

Крупнейшие катастрофы подводных лодок (17 фото) — FotoJoin

Идея боевого применения подводного судна впервые была высказана Леонардо да Винчи. Впоследствии он уничтожил свой проект, так как опасался разрушительных последствий подводной войны. Идея боевого применения подводного судна была популяризирована в романе Жюля Верна «20 тысяч лье под водой», написанном в 1870 году. В романе описывается подводная лодка «Наутилус», которая таранит и уничтожает надводные корабли.

Хотя важнейшее тактическое свойство и преимущество подводной лодки — скрытность, до 1944 года все подлодки большую часть времени проводили в надводном положении и по сути были погружающимися лодками — надводными кораблями.

Сегодня мы вспомним крупнейшие катастрофы подводных лодок, ведь временами эти металлические монстры уходят под воду навсегда…

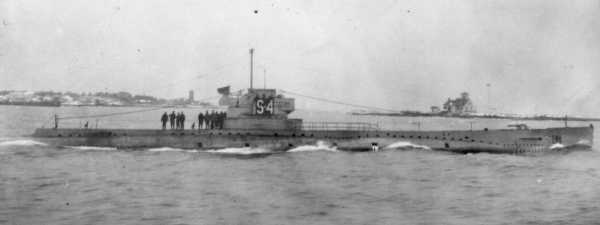

Субмарина ВМС США SS-109 (1927)

40 человек погибли, когда американская подлодка «SS-109» (USS S-4) затонула после того, как ее протаранил американский корабль береговой охраны у полуострова Кейп-Код.

Удивительный факт: субмарина вернулась в строй спустя год после этой аварии и активно прослужила вплоть до своего списания в 1936 году.

Советская подводная лодка С?117 «Щука», 1952 год

«Щ-117» — советская дизель-электрическая торпедная подводная лодка времён Второй мировой войны, принадлежит к серии V-бис проекта Щ — «Щука». 10 июня 1949 года переименована в «С-117».

Щ-117, 1930-е годы:

К началу пятидесятых годов С-117 была уже далеко не новым кораблем, однако возложенные на нее задачи она выполняла успешно. В декабре 1952 года в Японском море «Щука» должна была принять участие в учениях. На пути к району маневров ее командир доложил о том, что из?за поломки правого дизеля субмарина идет в назначенную точку на одном двигателе. Через несколько часов он сообщил об устранении неисправности. Больше лодка на связь не выходила.

Точная причина и место гибели подводного корабля неизвестны. Она как-будто исчезла.

На борту лодки находились 52 члена экипажа, в том числе 12 офицеров. Поиски С-117, проводившиеся вплоть до 1953 года, ничего не дали. Причина и место гибели лодки до сих пор неизвестны.

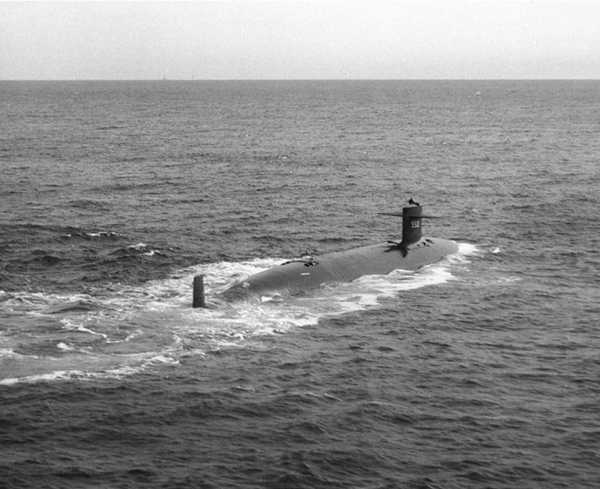

Подводная лодка ВМС США «Трешер», 1963

Американская субмарина затонула во время учений возле полуострова Кейп-Код у берегов штата Массачусетс, унеся жизни 129 членов экипажа.

Механическая поломка привела к тому, что лодка быстро затонула и взорвалась. Согласно выводам, сделанным исследовавшим гибель лодки экспертом Брюсом Рулом (Bruce Rule), окончательное разрушение корпуса «Трешера» произошло на глубине 732 м и заняло не более 0.1 секунды. Ее обломки были обнаружены на глубине более 2500 метров. Корпус лодки распался на шесть основных частей — носовая секция, гидролокационный купол, рубка, хвостовая секция, машинное отделение, командный отсек, лежащих в радиусе 300 метров.

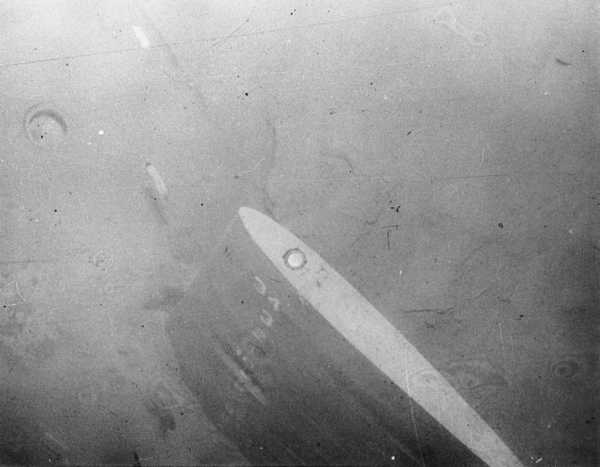

Фотография вертикального руля «Трешера», лежащего на дне:

Гибель советской подлодки К?129, 1968 год

Дизельная подводная лодка ВМФ СССР К-129, на борту которого находились, по разным данным, от 96 до 98 членов экипажа, вышел на боевое дежурство в северной части Тихого океана в феврале 1968 года.

8 марта 1968 года погибла дизель?электрическая ракетная подводная лодка К?129 из состава Тихоокеанского флота, оснащенная ядерными боеголовками. Подлодка несла боевую службу в районе Гавайских островов, а с 8 марта перестала выходить на связь. На борту К?129 находились, по разным данным, от 96 до 98 членов экипажа, все они погибли.

Причина катастрофы неизвестна. Относительно этой аварии существует целый ряд теорий, включая столкновение с неким американским кораблем, однако Вашингтон последовательно это отрицал, и, согласно официальному отчету ВМС США, виной гибели советской субмарины был «трагический взрыв на борту». Впоследствии К?129 обнаружили американцы и в 1974 году произвели ее подъем.

Советская сторона организовала поиски пропавшей субмарины, которые не принесли результата. Впоследствии К-129 обнаружили американцы, которые и организовали ее подъем.

Подводная лодка к-129 на дне:

При подъеме подлодка разломилась надвое, но несколько ее отсеков удалось доставить на одну из баз ВМФ США. Во время их обследования были обнаружены тела шестерых советских подводников. Американцы отдали погибшим воинские почести и похоронили погибших подводников в море.

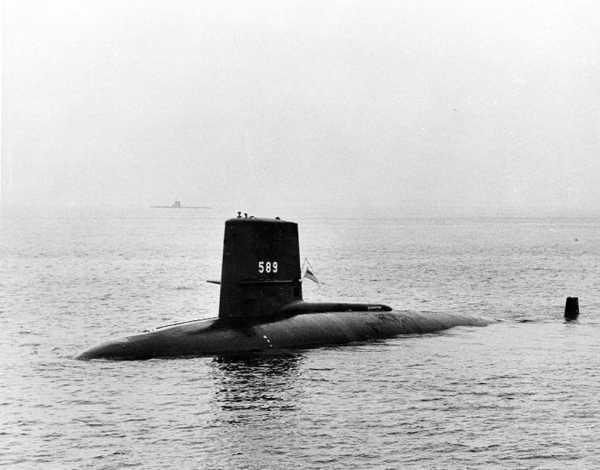

Американская USS Scorpion (SSN-589), 1968 год

Закладка корабля ВМС США состоялась 20 августа 1958 года. Лодка затонула 21 мая 1968 года в 740 км к юго-западу от Азорских островов на глубине в 3000 метров, за 5 дней до возвращения на базу в Норфолк. Погибло 99 человек.

Затонувшую лодку искали в течение 5 месяцев, в поисках было задействовано более 60 кораблей и судов, до 30 самолётов. Через неделю после начала поиска в 100 милях от Норфолка была обнаружена немецкая подводная лодка, потопленная в годы второй мировой войны. Поиски долгое время были тщетными.

Вскоре лодка была найдена на глубине 3047 метров и сфотографирована судном «Мизар». Причина гибели корабля до сих пор не установлена, наиболее вероятной версией считается взрыв торпеды. Но есть и другие версии…

США и Россия уже почти 40 лет по взаимной договоренности тщательно скрывают факт уничтожения американской атомной подводной лодки «Скорпион» боевой торпедой, выпущенной советской подводной лодкой, утверждает автор опубликованной в США новой книги-расследования «Scorpion Down» военный журналист Эд Оффли.

Оффли при этом утверждает, что уничтожение «Скорпиона» было «местью» советских подводников, считавших, что США были причастны к гибели советской подлодки К-129, ушедшей после взрыва на борту на дно со всем экипажем в составе 98 человек в Тихом океане в марте 1968 года.

Трагедии 1968 года были частью подводной «разведывательной войны», многие подробности которой до сих пор засекречены, полагает автор книги.

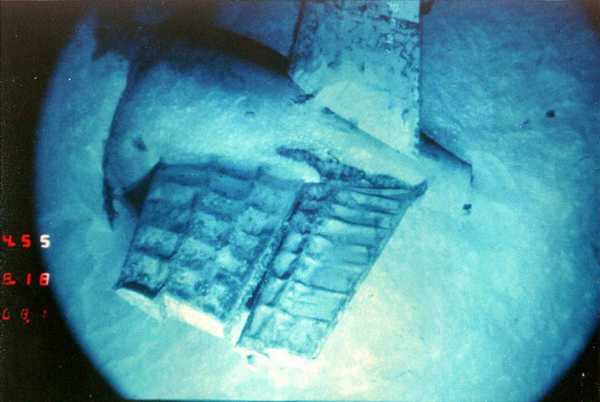

Фрагмент корпуса лодки. Видны деформации от чрезмерного давления:

Советская подводная лодка K-8, 1970

Советская атомная подводная лодка К-8 проекта 627А «Кит» вступила в состав Северного флота 31 августа 1960 года.

Находившаяся на боевом дежурстве в Средиземном море подводная лодка была направлена в район Северной Атлантики для участия в крупнейших за всю историю советского ВМФ учениях «Океан-70», в которых участвовали силы всех флотов СССР. Её задачей было обозначение подводных сил «противника», прорывающихся к берегам Советского Союза. Начало учений планировалось на 14 апреля, окончание — к 100-летию со дня рождения В. И. Ленина — 22 апреля 1970 года.

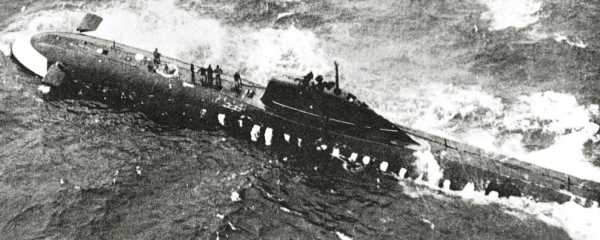

Последние часы жизни К-8 и части ее экипажа:

АПЛ К?8 погибла 12 апреля 1970 года в Бискайском заливе Атлантического океана в результате сильного пожара, приведшего к потере запаса плавучести и продольной остойчивости. Подводная лодка затонула на глубине 4680 метров в 490 км к северо-западу от Испании. Погибли 52 члена экипажа. Погибая, они успели заглушить ядерные реакторы.

Памятник экипажу К-8:

Гибель К-8 и 52 членов экипажа стали первой потерей советского атомного флота.

Атомная подводная лодка К-278 «Комсомолец», 1989 год

Советская атомная подводная лодка 3-го поколения К-278 «Комсомолец» была единственной лодкой проекта 685 «Плавник». Лодке принадлежит абсолютный рекорд по глубине погружения среди подводных лодок — 1027 метров (4 августа 1985). Лодка имела шесть носовых 533-мм торпедных аппаратов с устройством быстрого заряжания. Каждый ТА имел автономное пневмогидравлическое стреляющее устройство. Стрельба могла производиться на всех глубинах погружения.

Атомная подводная лодка К-278 «Комсомолец» погибла 7 апреля 1989 года в Норвежском море. Подводная лодка шла на глубине 380 метров со скоростью 8 узлов. В результате возникновения пожара в двух смежных отсеках были разрушены системы цистерн главного балласта, через которые произошло затопление лодки забортной водой. Погибли 42 человека, многие от переохлаждения.

Российская подлодка «Курск, 2000 год

К-141 «Курск» — российский атомный подводный ракетоносный крейсер проекта 949А «Антей». Заложен на «Севмаше» в 1990 году принят в эксплуатацию 30 декабря 1994 года.

Российская подводная лодка «Курск» затонула 12 августа 2000 года на глубине 108 метров во время военно-морских учений в Баренцевом море, в акватории между Норвегией и Россией, после того как на борту произошло два взрыва, вызванных утечкой топлива торпедного двигателя.

Большинство из 118 человек на ее борту моментально погибло. 23 человека сумели выбраться в задний отсек, где ожидали, когда придет помощь, однако умерли от удушения спустя неделю после начала спасательной операции. По количеству погибших авария стала второй в послевоенной истории отечественного подводного флота после взрыва боезапаса на Б-37.

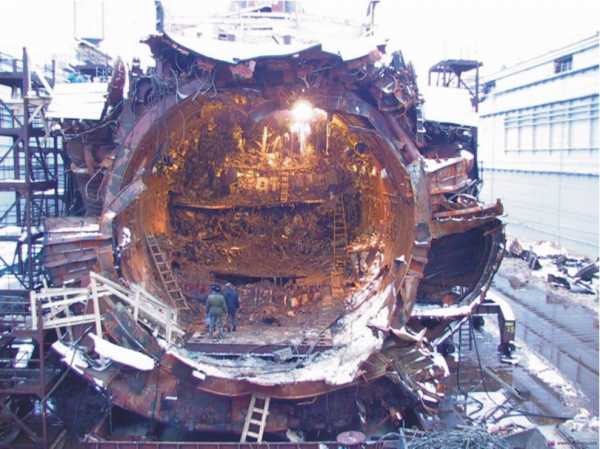

Все этапы операции по подъему «Курска» проводились в течение года. В ней были задействованы около 120 компаний из 20 государств. Стоимость работ оценивалась в 65 — 130 млн долларов США. В результате операции подъёма лодки «Курск» были найдены и захоронены 115 тел погибших моряков-подводников. Три тела найти так и не удалось. Со дна Баренцева моря были эвакуированы потенциально опасный боезапас лодки и два ядерных реактора

«Она утонула». Это знаменитый ответ Путина в прямом эфире CNN на вопрос Ларри Кинга «Что случилось с российской подлодкой «Курск»?.

Китайская подлодка «Мин 361», 2003

Подводная лодка была спущена на воду в 1995 году. Приписана к Восточному флоту ВМС КНР

16 апреля 2003 года во время учений произошла поломка дизельного двигателя подлодки «Мин 361», когда она находилась в заливе Бохайвань в Желтом море у северо-восточного побережья КНР. Поломка привела к резкому снижению кислорода на борту и удушению всех 70 членов экипажа.

Это был первый случай, когда Китай обнародовал случай гибели своей дизель-электрической подводной субмарины. Согласно агентству «Синьхуа» от 2 мая 2003 года, лодка была обнаружена китайскими рыбаками 25 апреля 2003 года, когда они зацепили сетями её перископ. Позже субмарина была поднята на поверхность и отбуксирована.

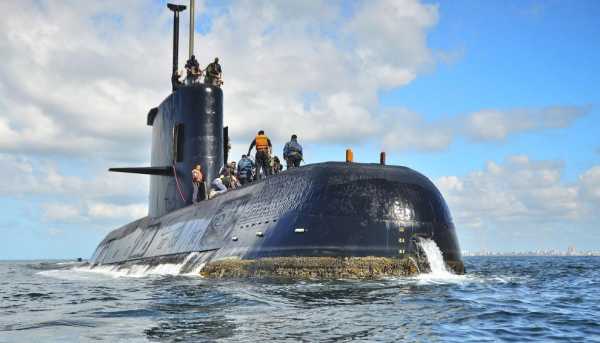

Аргентинская подлодка «Сан-Хуан», 2017

Подводная лодка ВМС Аргентины «Сан-Хуан» перестала выходить на связь 15 ноября на переходе из военно-морской базы Ушуайя в Мар-дель-Плата. В момент последнего сеанса связи с субмарины сообщили об аварии. На борту находились 44 человека.

Через 15 дней после исчезновения субмарины ВМС Аргентины сообщили, что операция по спасению 44 членов экипажа подлодки «Сан-Хуан» прекращается, но будет продолжен поиск самой субмарины.

Капитан пропавшей подводной лодки ВМС Аргентины «Сан-Хуан» пообещал своей матери, что это будет его последний поход. так и получилось.

Что касается атомных подводных лодок, всего с 1955 по 2017 год затонуло 8 атомных субмарин: 4 советских, 2 российских, 2 американских. Все они погибли в результате различных аварий: три — из-за технических неисправностей, две — в результате пожаров, две — из-за проблем с вооружением, причина гибели одной лодки достоверно неизвестна.

Понравилась статья? Расскажи друзьям:

Вконтакте

Facebook

Twitter

Google+

Pinterest

LiveJournal

Одноклассники

Мой мир

fotojoin.ru
