БТР-80 / ГАЗ-5903. Характеристики, описание, фото, видео..

Унифицированная командная машина Р-149МА3 на базе БТР-80
БТР-80 / ГАЗ-5903. Подборка-1
Боевая противодиверсионная машина 15Ц56М «Тайфун-М»

БТР-80-бронетранспортер советского производства. Заводской индекс ГАЗ-5903. Бронетранспортёр стал продолжением развития советский 8-колесных бронетранспортёров БТР-60 и БТР-70. На модернизацию БТР-70 повлияли недостатки выявление во время его эксплуатации и боевого применяя вовремя Афганской войны, где были выявлены ряд недочетов, которые выявились именно в горной местности. Массовое-конвейерное производство БТР-80 началось в 1984 году, производится и по нынешний момент 2016 год. За годы производства многократно модернизировался, а на базе БТР-80 были созданы различные модификации: радиостанции, медицинские, командные и т.п.

БТР-80 стал основным бронетранспортёром в Российской армии и стран СНГ после распада СССР и применялся практически во всех современных военных конфликтах на территории бывшего СССР. На данный момент примерно 25-30 стран мира имеют на вооружение БТР-80 и его модификации.

История создания

К началу 1980-ых годов БТР-70, принятый на вооружение в 1976 году был основным бронетранспортёром в советской армии. Предшественником БТР-70 являлся БТР-60 и БРДМ-2. После глубокой модернизации БТР-70 оставался со спаренным бензиновыми двигателями ГАЗ-66, который терял мощность в жарку погоду и высокогорье, появились боковое двери для десанта. Не смотря на модернизацию БТР-70 продолжал иметь существенные недостатки. Высадка/посадка десанта, через боковые двери вызывала неудобства. Водометные движитель новой конструкции часто забивался водорослями, торфом и другими предметами. Пулемет КПВТ при стрельбе в горной местности часто не мог обеспечить поддержку десантников, прижатых засевшими душманами в горах, так как имел недостаточный угол наклона.

В начале 1980-ых годов в КБ ГАЗа под руководством И. Мухина и Е. Мурашкина стали проектировать бронетранспортер ГАЗ-5903. Компоновка нового корпуса мало отличалась от БТР-70. Корпус стал длинней и шире на 115 мм, шире на 80 мм и выше на 30 мм. Защита корпус БТР-80 была незначительно улучшена, что увеличило массу на 18% с 11,5 тонн до 13,6 тонн. Бронетранспортёр получил более удобные двухстворчатые двери для высадки/посадки десанта и экипажа. Несмотря на это БТР-80 получился более безопасным за счет замены спаренных бензиновых двигателей на дизельный, так как дизельное топливо менее огнеопасно по сравнению с бензином. Замена бензиновых двигателей повысило тяговитость моторов и запас хода. Пулеметная башня получила угол возвышения пулемета до 60 градусов, так же на ней разместили дымовые 6 гранатомётов для создания дымовых завес. После успешный полигонных испытаний

ГАЗ-5903 был принят на вооружение советской армии в 1986 году под обозначением БТР-80.

Корпус

Корпус бронетранспортёра имеет наклонную гомогенную броню от 7 до 10 мм. За счет наклонных листов повышается толщина брони, плюс наклон брони увеличивает вероятность рикошета. Корпус БТР-80 изготавливают посредством сварки катанных листов. В передней части бронемашины расположен волноотрожатель, который в походном положении увеличивает толщину лобовой брони. Часто корпус амфибийной техники называют лодкой.

Кабина управления бронетранспортёра выполнена в классическое виде-рулевое управление для механика-водителя с левой стороны, с правой стороны находится место командира. Позади водителя-механика и командира располагалось десантное отделение на 7 человек. На самом деле в десантном отделении 8 посадочных мест-6 мест располагаются в центральной части бронемашины посадка на две скамьи по 3 места (спина к спине) и два одиночных места за сидениями водителя и командира на которых усаживался один десантник и оператор башенного пулемета. В десантном отделении имеются восемь шаровых бойниц для ведения огня из стрелкового вооружения десантников, бойницы в сторону движения бронемашины. Для посадки высадки десантников имеются боковые двухстворчатые двери, распаляющие по центру

БТР-80. Складные дверцы выполняют роль подножки и позволяют посадку/высадку десанта на небольшой скорости. На крыше бронетранспортёра для десанта имеется дополнительные прямоугольные люка. Для механика-водителя и командира имеются полукруглые люки, через которые можно покинуть машину и вести визуальную обстановку в походном положении. На корпусе машины имеются дополнительные люки для обслуживания двигателя и других узлов. В передней части имеется лебедка с цепным приводом от карданного вала. Бронемашина оборудована автоматической системой пожаротушения двигателя, может работать в ручном режиме. Машина адаптирована для использования во время использования врагом ОМП, для этого имеется воздушна-фильтрационный агрегат для очистки воздуха и создания избыточного давления внутри корпуса машины.

Вооружение

БТР-80 вооружен крупнокалиберным пулеметом КПВТ со спаренным ПКТ способен поражать живую сила врага, легкобронированную силу врага на дистанции 2000 метров бронебойными патронами и до 4000 зажигательными (те же самые разрывные). Стреляя бронебойными патронами Б-32 14,5х114-мм обеспечивает пробитие практически все модели легкобронированной техники не только в боковую броню, а также в лобовую. Для стрельбы так же могут использоваться патроны МДЗ (мгновенного действия, зажигательные-проще говоря-разрывные), ЗА (зажигательные патроны), БЗТ-бронебойно-зажигательные-трассирующие). С помощи КПВТ можно разрушать огневые точки врага и живую сила врага укрывающуюся за стенами зданий. При необходимости возможна стрельба по низколетящим вертолетам противника на дистанции до 1000 метров. Новая башня позволяет «задирать» ствол пулемета до 60 градусов, что необходимо во время военных действий в горной местности или городе, когда враг располагается на высотных зданиях. После поражения БТР с них демонтируют пулемет для их дальнейшего использования на «тачанках» или ДОТах. Для поражения живой силы врага на дистанции 1500 метров используется спаренный пулемет ПКТ. Для прицеливания используется оптический прицел 1ПЗ-2 с изменяемой кратностью от 1,2 до 4 крат, поле зрения 49 и 14 градусов. Боекомплект

БТР-80 составляет 500 патронов для КПВТ и 1500 патронов для ПКТ. Наводчик пулеметной башни усаживается в кресло с верхним креплением к башне и вращается одновременно с башней.

Средства наблюдения и связь

Для наблюдения за дорогой механиком-водителем используются ветровые окна, которые во время боя закрываются во время боя бронестворками. Наблюдение за дорогой и происходящим вокруг происходит с помощи перископов ТНОП-115. Для вождения в темное время суток используются приборы ночного видения ТВНЕ-4Б, которые обеспечивают обзор до 60 метров и до 120 метров при включении инфракрасной фары ФГ125 усиливающая принимаемый сигнал.
Командир машины, как правило использует бинокулярный прибор ночного видения ТКН-3 имеющий оптическое увеличение до 5 крат днем и до 4 крат ночью. ТКН-3 соединяется с инфракрасным прожектором ОУ-3ГА2М, которые обеспечивает подсветку в ночное время суток на дистанции 300-400 метров. Как у механика-водителя у командира имеется 3 перископа ТНПО-115.
Перископами ТНПО-115 оснащен, так же десантное отделение. Обзор пулеметчика обеспечивает пулеметный прицел 1ПЗ-2, дополнительно имеется перископ наблюдения ТНП-20 на левой стороне башни и перископ ТНПТ-1 в крыше башни обеспечивает обзор задней области башни. В качестве связи на

БТР-80 установлена радиостанция Р-123М «Магнолия-М» (на ранних выпусках, радиус действия 13-20 км) и Р-163 «Арбалет» (радиус действия 5-24 км) или Р-173 «Абзац» (радиус действия до 20 км). В качестве внутреннего коммутатора используется танковое переговорное устройство Р-124 для связи между водителем, командиром и пулемётчиком.

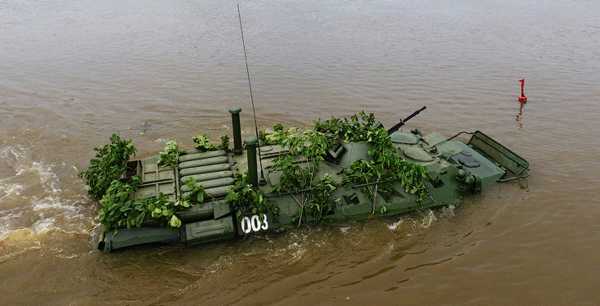

Плавание

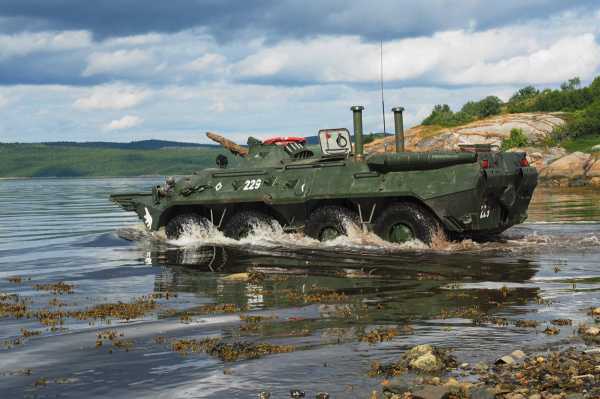

БТР-80 способен преодолевать водные препятствия. Для преодоления водных препятствия или высадке с десантных кораблей применяется воолноотрожатель в передней части машины и дополнительные воздухозаборники (при большом волнение воды). Перед плаванием открывается заслонка (люк) с водометным движителем, который обеспечивает скорость на воде до 9 км/ час. Вращения водометного двигателя обеспечивается за счет отбора мощности из коробки передач. При выводе из строя водометного движителя плавание возможно продолжить с помощи вращения колес на 2-3 скорости, таким способом плавания скорость составляет 1-3 км/час. Поворот на воде обеспечивается колесами и поворотными рулями водомета. Во время плавания включается электронасос для откачки поступающей забортной воды используется электронасос и насос с приводом от водомета (работает за счет разницы давления воды, производительностью 800 л/минуту). За счет закрывания заслонки водомета вода направляется в две трубы против хода движения, что обеспечивает плавание задним ходом. Несмотря на то, что бронемашина адаптирована для плавания известны случаи затопления бронемашин на учениях повлекших к гибели экипажа.

Двигатель и трансмиссия

В качестве двигателя используется 8-ми цилиндровый дизельный двигатель КАМАЗ-7403 мощностью 260 лошадиных сил, объем двигателя 10,85 литра. Двигатель обеспечивает среднюю скорость 20-40 км/час по грунтовым дорогам и до 80 км/час по шоссе. Расход топлива по пересеченной местности 80-100 литров и 40 литров по шоссе. Запас хода по шоссе 600 км.

Колесная формула машины 8х8, два передних моста рулевые. БТР-80 способен продолжить движение при полном повреждении (наезд на мину) одного переднего колеса. Подвеска торсионная, рычажная, торсионная с телескопическими амортизаторами. Руль имеет гидроусилитель. Тормоза снабжены вакуумным усилителем с барабанными тормоза. Автомобиль снабжен автоматической централизованной подкачкой шин, что обеспечивает сброс/увеличения давления в зависимости от необходимого давления на грунт. Система подкачки воздуха обеспечивает подкачку шин во время прокола/прострела шин, пока машина не доберется до ремонтной базы. Все колеса бронемашины бескамерные. Машина способна продолжить движение даже при потери одного или двух колес.

Боевое применение и выводы

Машина используется, как бронированное транспортное средство для перевозки личного состава внутри брони и на самой брони.

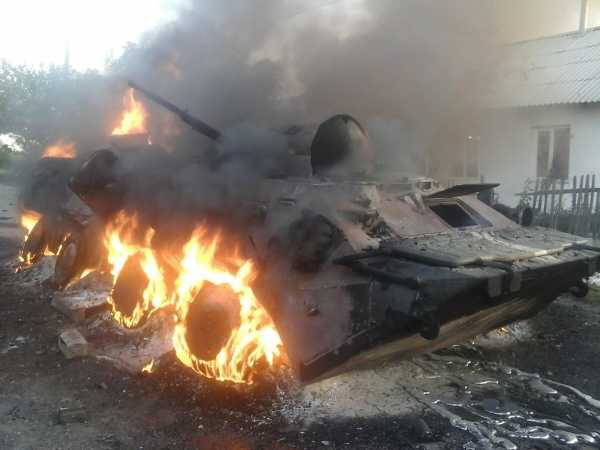

БТР-80 гибнет в первую очередь, так как имеют противопульную броню от стрелкового оружия калибром 7,62. Часто на броне перевозят личные вещи десанта, ящики с боеприпасами. Во время первой-второй Чеченской компании, военного конфликта на востоке Украины БТРы часто обвешивали самодельной броней в виде противокумулятивных решеток, резиновых лент транспортера, мешков с песком. Некоторые способы брони подвергаются критике. Так противокумулятивные решетки увеличивают размер и вес БТРов, расчет использование решеток на механическое повреждение (деактивация) кумулятивных выстрелов гранатомета (вероятность такого исхода примерно 30%) за счет удара корпуса заряда о ребро решетки. Бытует ошибочное мнение, что решетка должна взрывать заряд и рассеивать кумулятивную струю до подлета к броне-на практике данное расстояние должно быть гораздо больше, плюс броня БТР все равно не достаточна даже частичного поглощения энергии кумулятивной струи. Даже при таком исходе у БТРов хорошие шансы на выживание, так как кумулятивная струя проходит на сквозь корпус, так как боекомплект БТРов менее взрывоопасен чем у БМП/БМД или танков. Даже при подрыве на мине или фугасе при потере одного (иногда даже двух колес) БТРы часто могут покинут поле боя своим ходом. Пулемет КПВТ может дать достойный отпор в первые минуты боя, если экипаж не растеряется.

Не смотря на свои недостатки бронемашина популярна во многих странах мира, куда поставлялась на экспорт почтив 30 стран мира. Помимо России БТР-80 и его модификации продолжают выпускать на Украине, Румынии, Колумбии. На базе БТР-80 созданы более совершенные БТР-82 и БТР-90. Недостаток БТР-80 его двигатель кушащий до 100 литров на 100 км по пересеченной местности и ограниченный обзор из кабины. Второй недостаток-слабая броня, данным недостатком обладают практически все БТР и БМП, так как данный класс бронетехники относится к легкоборонированной технике, а не танкам.

**ТТХ БТР-80 / ГАЗ-5903**
Колесная формула	8х8
Тип подвески	индивидуальная торсионная, гидравлические армотизаторы
Двигатель	КАМАЗ-7403, дизельный, турбированный
Объем двигателя	10,85 литра
Мощность	260 л.с. 19 л.с./т.
Топливо	дизель
Объем бака	2х150 литров
КПП	четырехступенчатая
Габариты	длина 7650-мм, ширина 2900-мм, высота 2350-2460-мм
Колея	2410-мм
Клиренс	475-мм
Базовая масса	нет данных
Снаряженная масса	13 600 кг
Грузоподъемность	500 кг
Масса буксируемого прицепа	нет данных
Экипаж	3 экипаж+7 десантника
Скорость	максимальная 85 км/час, крейсерская 20-40 км/час, 9 на плаву
Запас хода	200-400 км по пересеченной местности и 600 км по шоссе
Расход топлива	50 л/100 км по шоссе, до 100 л/100 км по пересеченной местности
Преодолеваемое препятствие	подъем-30 гр., стенка 0,5 метра, ров 2 метра, плавает
Броня	7-10 мм, катаная, противопульная
Вооружение	ПКТ-2000 патронов (7,62х54-мм), КПВТ-500 патронов (14,5х114-мм), 6-еть дымовых гранатометов

Модификации:

Советского/Российского производства

БТР-80-основная (базовая) модификация бронемашины с пулеметом 7,62-мм ПКТ и 14,5-мм пулеметом КПВТ
БТР-80К (ГАЗ-59031)-командный вариант на базе БТР-80, отличается дополнительным оборудованием связи. Фото-1, фото-2.
БТР-80А-модернизированный вариант БТР-80 отличается дополнительной кевларовой защитой и 30-мм автоматической пушкой с пулемётом ПКТ на лафете. Фото-1, фото-2, фото-3
БТР-80С-вариант БТР-80, вместо пушки на лафете пулемет КПВТ и ПКТ. Машина поставляется для войск Национальной Гвардии РФ. Фото-1
БТР-80М-удлиненный вариант БТР-80 с установленным дизелем ЯМЗ-238 (модностью 240 л.с.), установлены шины КИ-126 с повышенной пулестойкостью. Фото-1, фото-2
1B152-командно-наблюдательная машина. Фото-1, фото-2
2С23 «Нона-СВК»-120-мм «Нона» в башенной установке. Фото-1, фото-2
БРВМ-К-бронированная ремонтно-восстановительная машина
БРДМ-З-бронированная разведывательно-дозорная машина
БРЭМ-К-бронированная ремонтно-эвакуационная-машина. Фото-1, фото-2, фото-3, фото-4, фото-5
ГАЗ-59037-гражданский вариант БТР-80. Фото-1, фото-2, фото-3, фото-4, фото-5, фото-6, фото-7, фото-8, фото-9
БПДМ «Тайфун»-боевая противодиверсионная машина, создана в конце 1990-ых годов
БМПД-«Тайфун-М»-боевая противодиверсионная машина, создавалась в 2007-2012 годах на базе БТР-82. Подборка детальных фото
ГАЗ-59402 «Пурга»-бронированная пожарная машина. Фото-1, фото-2
ГАЗ-5903В «Ветлуга»-бронированная пожарная машина, порошковая-многозарядная. Фото-1, фото-2
ПЛС 2С23-передвижной лафетный ствол на базе «Нона-СВК». Фото-1, фото-2, фото-3, фото-4, фото-5
УНШ (К1Ш1)-шасси для использования в качестве: штабной машины, медицинской и т.п.
Р-439-МД2-машина спутниковой связи. Фото-1, фото-2
РБ-531Б «Инфауна»-машина радиоэлектронной борьбы. Фото-1, фото-2, фото-3
БММ-80 «Симфония»-медицинская бронированная машина. Фото-1, фото-2, фото-3, фото-4
ПУ-12М6 (9С482М6)-командный пункт управления войсками ПВО. Фото-1
Р-149БМР «Кушетка-Б»-командно-штабная машина. Фото-1, фото-2, фото-3
Р-149МА1-командно-штабная машина. Фото-1, фото-2
РХМ-4-машина РХБЗ.
РХМ-6-машина РХБЗ
РМП-2-машина разведки РХБЗ
ЗС-88-звуковещательная машина. Фото-1, фото-2, фото-3, фото-4
ЗС-96-звуковещательная машина. Фото-1

Украинские модификации

БТР-80-КБА-2-отличается 30-мм автоматической пушкой КБА-2. Фото-1
БТР-80УМ «Рогань»-отличается дизельным двигателем мощностью 300 л.с.. В башне установлена 23-мм автоматическая пушка.
БТР-80М «Гром»-вместо башни установлен боевой модуль «Гром». Вооружение: 30-мм автоматическая пушка, ПКТ, 30-мм гранатомет АГС, ПТУР «Конкурс».
БТР-80Т (БТР-94)-вооружен башней БАУ-23-2. Вооружен двумя автоматическими 23-мм пушками. Дизельный двигатель модностью 303 л.с и 8-ми ступенчатая коробка передач. Фото-1, фото-2, фото-3
БРЭМ-бронированная ремонтно-эвакуационная машина производится на Киевском ремонтно-механическом заводе
ASGLA «ASPAD-IGLA»-ЗРК представляет собой переделку БТР-80 экспортировавшихся для армии ГДР. Разработкой машины занималась европейская компания MBDA совместно с украинской фирмой «Арсенал».

Венгерские

warbook.info

БТР-80 ч.4

: Статья опубликована 05.03.2015 16:22; Последняя правка произведена 05.03.2015 16:42

БТР-80

В предыдущих частях наших статьи мы рассказали об истории создания БТР-80 и его технических характеристиках, теперь же перейдём к рассказу о его вооружении и опыту эксплуатации в войсках.

Вооружение БТР-80 состоит из спаренной установки, включающей в себя пулемёт КПВТ, имеющий калибр 14,5-мм, а так же 7,62-миллиметровый ПКТ. Эта установка расположена на цапфах, размещённых в лобовой её части. При этом наведение установки производилось вручную, с помощью винтового механизма. В горизонтальной же плоскости наведение производилось при помощи вращения башни.

Кроме того, для обеспечения наводки пулемётов использовался и перископический монокулярный оптический прицел 1ПЗ-2. Он обеспечивал ведение огня на дальность, не превышающую 2 000 метров при стрельбе из КПВТ по наземным целям, по воздушным целям такая дальность составляла 1 500 метров. При стрельбе из ПКТ поразить можно было только наземные цели на дальность не свыше 1 500 метров.

С помощью КПВТ экипаж бронемашины мог успешно бороться с легкобронированной и иной техникой противника, а так же с вертолётами и низколетящими самолётами. Его боекомплект составлял 500 патронов, снаряжённых в 10-ти лентах. ПКТ же применялся для уничтожения живой силы, а так же стационарных огневых средств противника. Его боекомплект составляет 2 000 патронов, расположенных в 8-ми лентах.

В целях обеспечения противопожарной безопасности машина была оснащена противопожарным оборудованием. Кроме того, БИР-80 был специально разработан для транспортирования его при помощи грузовых самолётов Ил-76 и Ан-22.

В 1994 году Российская армия приняла на вооружение модификацию ГАЗ-5903 (БТР-80) под наименованием ГАЗ-59029 (БТР-80А). От прототипа она отличалась совершенно новым комплексом вооружения. Так БТР впервые в истории отечественных бронетранспортёров такого класса, получил вместо крупнокалиберного пулемёта 30-ти миллиметровую автоматическую пушку, имевшую боекомплект 300 снарядов.

Конструкторы машины вынесли всё её вооружение на специальный лафет за границы обитаемого отделения. Такой ход позволил значительно уменьшить загазованность внутри боевого отделения при стрельбе. БТР-80А комплектовался дневным прицелом 1ПЗ-9, а так же танковым ночным прицелом под наименованием ТПН-3-42 «Кристалл», который позволял поражать в ночных условиях цели на расстоянии до 900 метров.

Новая модификация БТР-80 имела массу 14, тонн и она имела возможность сбивать вертолёты и самолеты, летающие на высотах до 4 000 метров.

Практически в одно и то же время с БТР-80А ГАЗ выпустил его модификацию под индексом БТР-80С, предназначенный для вооружения внутренних войск. Кроме того, на базе шасси этого БТР было создано в 1990 году и самоходное орудие 2С23 «Нона-СВК».

Разрабатывались и иные модификации этой машины. За рубежом так же производились её аналоги, в частности в Венгрии такие БТРы на базе предприятия CURRUS модифицировались под требования НАТО.

БТР-80

БТР-80 до сих пор состоит на вооружении Российской армии, кроме того, он поставлялся на вооружение цело ряда стран мира, начиная орт США и заканчивая республикой Чад.

Технические характеристики БТР-80:

Длина корпуса, мм	7650
Ширина корпуса, мм	2900
Высота, мм	2350..2460
База, мм	4400
Колея, мм	2410
Клиренс, мм	475
Бронирование
Тип брони	стальная катаная
Лоб корпуса, мм/град.	10
Борт корпуса, мм/град.	7..9
Корма корпуса, мм/град.	7
Лоб башни, мм/град.	7
Борт башни, мм/град.	7
Корма башни, мм/град.	7
Вооружение
Углы ВН, град.	4..+60
Углы ГН, град.	360
Дальность стрельбы, км	1..2 (КПВТ) / 1,5 (ПКТ)
Прицелы	1ПЗ-2
Пулемёты	1 — 14,5-мм КПВТ / 1 — 7,62-мм ПКТ
Подвижность
Тип двигателя	КамАЗ 7403
Мощность двигателя, л. с.	260
Скорость по шоссе, км/ч	80
Скорость по пересечённой местности, км/ч	20..40 по грунту / 9 на плаву
Запас хода по шоссе, км	600
Запас хода по пересечённой местности, км	200..500 по грунтовым дорогам
Удельная мощность, л. с./т	19,1
Колёсная формула	8-8/4
Тип подвески	индивидуальная торсионная с гидравлическими амортизаторами
Преодолеваемый подъём, град.	30
Преодолеваемая стенка, м	0,5
Преодолеваемый ров, м	2
Преодолеваемый брод, м	плавает

autohis.ru

БТР 80 — Нижегородский городской музей техники и оборонной промышленности

Основным колесным бронетранспортером Российской армии в настоящее время является БТР-80 — дальнейшее развитие БТР-70. Эта машина, разработанная под руководством главного конструктора А Масягина и принятая на вооружение в 1986 году воплотила в своей конструкции афганский опыт боевого применения бронетранспортеров. БТР-80, разработанный КБ ГАЗ, серийно выпускается на Арзамасском машиностроительном заводе.

На БТР-80 используются двигатели ЯМЗ-238М2 (240 л. с). Применены пулестойкие шины КИ-80 или КИ-126, позволяющие машине продолжать движение после полного выхода из строя одного или двух колес. За счет более крупных двухстворчатых боковых люков (нижние секции используются в качестве подножек) значительно упрощено десантирование из бронетранспортера (в том числе и на ходу).

По опыту боевого применения бронетранспортера в горных условиях Афганистана значительно расширена зона обстрела из стрелкового оружия десанта.

Машина получила усовершенствованную башенную пулеметную установку БПУ-1 с вертикальным углом наведения 600 и новым оптическим прицелом ШЗ-2, обеспечивающим возможность зенитной стрельбы. Для постановки маскирующих дымзавес машину оснастили системой 902В, включающей шесть гранатометов, смонтированных на задней стенке башни.

На ранних сериях БТР-80 устанавливались радиостанции Р-123, в дальнейшем замененные на более современные Р-163-50У. В ходе серийного производства в конструкцию машины вносились и другие усовершенствования.

Дальнейшим развитием БТР-80 стал БТР-80А (ГАЗ-59029), принятый на вооружение в 1994 году и в том же году поступивший в серийное производство. Работы по созданию этого бронетранспортера велись АО «ГАЗ» под руководством А. Масягина в рамках темы «Буйность». Впервые на отечественных машинах такого класса вместо крупнокалиберного пулемета было решено установить мощное 30-миллиметровое автоматическое орудие 2А72 с боекомплектом 300 снарядов, созданное в КБП под руководством А.Шипунова на базе пушки 2А42, применяемой на БМП-2, БМД-2 и БМД-3, а также боевых вертолетах Ка-50/52 и Ми-28.

Конструкция новой башни позволяет вести огонь на больших углах возвышения (до 700), поражая самолеты и вертолеты противника на дальности до 4000 м. С пушкой спарен 7,б2-мм пулемет ПКТ (боекомплект — 2000 патронов). Все вооружение размещено на лафете, вынесенном за пределы обитаемого отсека, что уменыпает загазованность внутренних помещений машины при стрельбе. На БТР-80А установлен танковый ночной прицел ТПН-3-42 «Кристалл», позволяющий в ночных условиях поражать цели на дальности до 900 м.

Для внутренних войск МВД в 1994 году создан и запущен в производство на АО «АМЗ» более простой вариант бронетранспортера — БТР-80С, отличающийся от БТР-80А «главным калибром»: вместо пушки на машине установлен 14,5-мм пулемет КПВТ

Создан БТР-80М с двигателем ЯМЗ-238 и шинами КИ- 128 с увеличенной пулестойкостью.

На базе БТР-80 разработаны и выпускаются многочисленные бронированные машины специального назначения. В частности, было создано несколько типов командно-штабных машин, машина управления артиллерии 1В118, станция спутниковой связи с крупногабаритной антенной и ряд других машин. На базе БТР-80 также создана машина огневой поддержки. На крыше корпуса во вращающейся башне смонтирован 120-мм миномет 2С23.

Опыт боевого использования бронетехники в многочисленных «горячих точках» продемонстрировал возросшую эффективность противотанковых кумулятивных боеприпасов. В результате был предложен вариант оснащения БТР-80 сетчатыми экранами, монтируемыми на корпусе и способными защитить машину от кумулятивных боеприпасов и крупнокалиберных пуль. Один БТР-80 доработан путем установки динамической защиты первого поколения. Его ходовая часть частично прикрыта фрагментами резиновых экранов от Т-72.

Для РВСН по теме «Тайфун» проектируется вариант БТР-80, предназначенный для обеспечения безопасности ракетных подразделений. Основные отличия машины -новая башня с ПКТ (7,62 мм) и прицелом ТКН-4С. За башней на мачте установлена РЛС «Кредо-1». Имеются специальные средства наблюдения и оповещения.

Работы по модернизации БТР-80 ведутся и в других странах. В частности, завод им. Малышева (Харьков) создал для этого БТР новый боевой модуль с двумя 14,5-мм пулеметами КПВТ, установленными в открытой сверху и сзади башне.

БТР-80 находятся на вооружении армий России, стран СНГ, Турции, Эстонии, Венгрии, Сьерра-Леоне.

Тактико-технические характеристики БТР-80
Экипаж	3 + 7 человек
Масса	13,6 т
Габариты	длина 7,65 м, ширина 2,9 м, высотз 2,46 м
Максимальная скорость	по шоссе 90 км/ч, по воде 9,5 км/ч
Запас хода	по шоссе 600 км
Силовая установка:	8-цилиндровый дизельный двигатель с турбонадувом мощностью 179 или 194 кВт (240 или 260 л.с.)
Преодолеваемые препятствия	стенка высотой 0,5 м, ров шириной 2 м, водные преграды — вплавь, угол подъема 30 градусов

БТР 80

park-pobeda-nnov.ru

Бронетранспортер БТР-80

Работы над новым бронетранспортером были начаты в первой половине 1980-х годов в конструкторском бюро Горьковского автозавода. Новая машина получила заводское обозначение ГАЗ-5903.

Бронетранспортер БТР-80 ранних выпусков

В 1986 г. после успешных заводских и государственных испытаний бронетранспортер ГАЗ-5903 был принят под обозначением БТР-80 на вооружение Советской Армии. Предприятием-производителем был определен АМЗ — Арзамасский машиностроительный завод.
БТР-80 (ГАЗ-5903) представляет собой модернизированный вариант БТР-70. Компоновка машины такая же, что и у его предшественников: в передней части корпуса находится отделение управления, за ним десантное отделение и в кормовой части — моторно-трансмиссионное отделение. Герметичный, полностью закрытый корпус сваривался из катаных стальных броневых листов, расположенных под большими углами наклона. Он защищал экипаж и десантников от пуль ручного стрелкового оружия калибра 7,62 мм и осколков снарядов, а лобовая броня — и от пуль калибра 12,7 мм.
В отделении управления оборудованы места механика-водителя и командира машины. Наблюдение за местностью ведется через смотровые люки, закрываемые бронированными крышками, и перископические приборы наблюдения. Тут же установлены щиток контрольно-измерительных приборов, органы управления, радиостанция и переговорное устройство. В правой части лобового листа установлена амбразура с шаровой опорой для стрельбы из автомата. Доступ в отделение управления осуществляется через два люка в крыше корпуса.

Бронетранспортер БТР-80 поздних выпусков

В средней части корпуса и башне бронетранспортера находится боевое отделение. Здесь сразу за местами командира и механика-водителя установлены два одноместных сиденья для одного из пехотинцев десанта и стрелка башенной пулеметной установки. Все серийные бронетранспортеры БТР-80 оснащены автономной башенной пулеметной установкой БПУ-1, в которой установлен 14,5-мм пулемет КПВТ и спаренный с ним 7,62-мм пулемет ПКТ. Наибольшая прицельная дальность при стрельбе из пулемета КПВТ по наземным целям — 2000 м, из ПКТ — 1500 м, по воздушным из КПВТ — 1000 м. Боекомплект КПВТ состоит из 500 патр., а ПКТ — из 2000 патр. Наведение пулеметов по вертикали возможно в диапазоне от -4° до +60°, по горизонтали — 360°. Механизмы наведения — ручные. Для стрельбы используется прицел 1ПЗ-2, который обеспечивает поражение как наземных, так и воздушных целей. Для ведения стрельбы наводчик занимает место на подвесном сидение, установленном в башне. На бронетранспортерах поздних выпусков для освещения целей при стрельбе ночью на консоли пулеметной установки устанавливался осветитель ОУ-3ГА2М. На кормовой стенке башни размещены 6 пусковых установок 3Д6 системы 902В «Туча» для запуска 81-мм дымовых гранат. Кроме того, внутри БТР-80 в укладках перевозятся 2 автомата Калашникова, 2 переносных ЗРК 9К34М «Стрела-2», гранатомет РПГ-7 и 5 выстрелов к нему.

Бронетранспортер БТР-80А

Основная часть десанта — 6 полностью экипированных пехотинцев — располагается лицом к борту на двух сиденьях, смонтированных в десантном отделении вдоль продольной оси корпуса. Для ведения десантниками стрельбы в бортах корпуса имеется 7 амбразур и еще одна в лобовом листе, которые снабжены шаровыми опорами и приборами наблюдения. Кроме того, имеется по одной амбразуре для стрельбы по высокорасположенным целям в бронированных люках крыши десантного отделения. Кроме двух люков в крыше корпуса для посадки и спешивания десанта используются двустворчатые двери на обоих бортах бронетранспортера. Одна створка двери откидывается вверх, а другая опускается вниз и образует подножку.

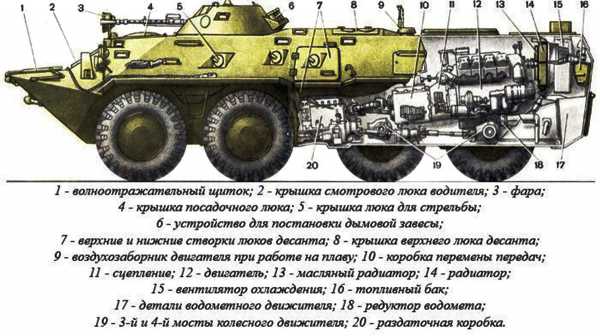

Силовое отделение находится в задней части корпуса размещены двигатель, обслуживающие его системы и агрегаты трансмиссии. В отличие от БТР-70 на этой машине силовая установка состоит из одного дизельного 8-цилиндрового V-образного четырехтактного двигателя жидкостного охлаждения КамАЗ-7403 с турбокомпрессорным наддувом мощностью 260 л.с. при 2600 об./мин. Для облегчения запуска двигателя в холодное время на нем установлены электрофакельное устройство, позволяющее запускать двигатель при температуре до -20°С, и предпусковой подогреватель. Размещение одного двигателя повлекло за собой и изменения в конструкции агрегатов трансмиссии. Она включает в себя сухое двухдисковое сцепление, пятискоростную коробку передач, карданную передачу. Вместо двух раздаточных коробок установлена одна межосевая двухступенчатая с дифференциальной раздачей крутящего момента на два потока (на 1-й — 3-й и на 2-й — 4-й мосты) и принудительной блокировкой дифференциала. На раздаточной коробке смонтирована коробка отбора мощности на водометный движитель и лебедку.

120-мм самоходное артиллерийское орудие 2С23 «Нона-СВК»

Ходовая часть БТР-80 по колесно формуле 8х8. Колеса с разъемными ободами и с бескамерными пулестойкими пневматическими шинами КИ-80 или КИ-126 размерами 13.00-18. Машина может продолжать движение при полном выходе из строя одного и даже двух колес. Подвеска рычажно-торсионная независимая, амортизаторы гидравлические, телескопические, двойного действия. Колеса 1-й и 2-й осей — управляемые.
Силовая установка позволяет боевой машине массой 13,6 т развивать максимальную скорость по шоссе не менее 80 км/ч. Запас хода по шоссе — 600 км.
Движение по воде обеспечивается одноступенчатым водометным движителем с рабочим колесом диаметром 425 мм. Максимальная скорость на плаву — не менее 9 км/ч. Запас хода на плаву при средних эксплуатационных режимах работы двигателя (1800 — 2200 об./мин.) — 12 ч. Для удаления забортной воды, попавшей в корпус при движении по воде, машина оборудована эжекционной системой водоотлива и одним центробежным насосом с электроприводом.
В апреле 1993 г. была разработана установка на бронетранспортер дизеля ЯМЗ-238М2 мощностью 240 л.с.

Командирский бронетранспортер БТР-80К
(ГАЗ-59031)

На машинах устанавливались радиостанции Р-123М и ТПУ Р-124 (на машинах более поздних выпусков — Р-163-50У и Р-174), средства защиты от ОМП (в том числе и ФВУ, прибор радиоционной разведки ДП-3Б, прибор химической разведки ВПХР), автоматическая противопожарная система и лебедка для самовытаскивания.
В ходе производства в конструкцию БТР-80 вносились некоторые изменения. Так ранние БТР-80 имели короткие десантные поручни на бортах, позднее их существенно удлинили. Вокруг люка механика-водителя сначала имелось только три прибора наблюдения, затем слева был добавлен еще один. Менялись конфигурации передних и задних бамперов. На ранних БТР-80 передние демпферы имели округлую форму, а на поздних они стали прямоугольными. В задних бамперах первоначально имелись крупные отверстия овальной формы, позднее все отверстия стали круглыми т.д.
В 1994 г. был принят на вооружение бронетранспортер БТР-80А (ГАЗ-59029). Работы по созданию этой машины велись АО ГАЗ. Основное отличие новой модификации от БТР-80 — башенная пушечно-пулеметная установка.

Бронированная медицинская машина БММ-80
(ГАЗ-59039) «Симфония»

В установке размещены 30-мм автоматическая пушка 2А72 и спаренный с ней пулемет ПКТ. Вертикальные углы наведения от -5° до +70°. Боекомплект — 300 снарядов и 2000 патр. Все вооружение размещено на лафете, вынесенном за пределы обитаемого отделения. На БТР-80А установлены дневной прицел 1ПЗ-9 и танковый ночной прицел ТПН-3-42 «Кристалл», позволяющий в ночных условиях поражать цели на дальности до 900 м. Боевая масса машины возросла до 14,5 т. Высота увеличилась до 2800 мм. Вынос вооружения из обитаемых отделений БТР позволил увеличить объем подбашенного пространства, повысить удобство работы наводчика и решить проблему шума и загазованности обитаемых отделений во время стрельбы.
Одновременно с БТР-80А был разработан БТР-80С — вариант для внутренних войск. Вместо 30-мм пушки на нем установлен 14,5-мм пулемет КПВТ. Боекомплект КПВТ состоит из 500 патр., пулемета ПКТ — 2000 патр. Углы наведения в горизонтальной плоскости 360°, в вертикальной от -5° до +70°.

Командно-штабная машина БТР-80КШ (ГАЗ-59032)

С 1990 г. в войска поступает самоходное артиллерийское орудие (САО) 2С23 «Нона-СВК». В качестве базы при его создании использовано шасси БТР-80. 120-мм нарезное орудие 2А60 установлено в конической сварной башне, выполненной из алюминиевого сплава. Угол горизонтального наведения составляет 70° (по 35° на сторону). Вертикальное наведение возможно в пределах от -4° до +80°. Максимальная скорострельность — 10 выстр./мин. Стрельба из САО может вестись только с места как с закрытых огневых позиций, так и прямой наводкой 120-мм выстрелами с осколочно-фугасными снарядами и 120-мм выстрелами с осколочно-фугасными, осветительными, дымовыми и зажигательными минами. Максимальная дальность стрельбы осколочно-фугасным снарядом 3ВОФ54 — 8700 м, осколочно-фугасной миной — 7100 м. Башня оборудована командирской башенкой, на крыше которой установлен пулемет ПКТ, предназначенный для самообороны. Пулемет соединен тягой с прибором ТКН-3А, что позволяет вести прицельную стрельбу, управляя огнем из башенки. Машина оборудована системой постановки дымовых завес 902В «Туча».

Бронированная ремонтно-эвакуационная машина БРЭМ-К (ГАЗ-59033)

На базе БТР-80 создавались различные боевые машины.
Командирский бронетранспортер БТР-80К (ГАЗ-59031) предназначен для командира мотострелкового батальона. Боевой расчет состоит из 6 чел.: экипаж 3 чел. и 3 офицера. Для работы офицеров оборудовано три рабочих места. На машине установлены две радиостанции Р-163-50У, 11-м телескопическая мачта, навигационная аппаратура ТНА-4-6 с индикаторным планшетом, две выносные УКВ-радиостанции Р-159.
Бронированная медицинская машина БММ-80 (ГАЗ-59039) «Симфония». Кроме экипажа в ней возможна перевозка 7 раненых в медицинском отделении и 2 — на крыше на носилках. В зависимости от состава медицинского и санитарно-хозяйственного имущества, БММ может использоваться для эвакуации раненых с поля боя (БММ-1), как медпункт батальона (БММ-2) и подвижная перевязочная с врачебной бригадой и комплексом автоперевязочной АП-2 (БММ-3).
На шасси БТР-80 созданы командно-штабная машина БТР-80КШ (ГАЗ-59032), бронированная ремонтно-эвакуационная машина БРЭМ-К (ГАЗ-59033), машина радиационной и химической разведки РХМ-4 (РХМ-4-01), унифицированное шасси К1Ш1, коротковолновая радиостанция оперативно-тактического звена управления Р-165Б, подвижные пункты управления ПУ-12М6 и ПУ-12М7 батареи ЗРК, подвижной командно-наблюдательный пункт ПКНП «Кушетка-Б», станция спутниковой связи и звуковещательная станция, машина управления артиллерией 1В118.

Машина радиационной и химической разведки
РХМ-4-01

Командно-штабные машины, созданные на базе БТР-80, не имеют вооружения в башне. Они оснащены специальным оборудованием в виде автоматизированных рабочих мест командного, оперативного состава и специалистов связи. Машины оснащены персональными ЭВМ. Средства связи способны функционировать как автономно, так и в составе узлов связи. Основные средства связи состоят из радиостанций КВ и УКВ диапазонов, малогабаритных станций спутниковой связи и навигации и др.
Разведывательно-дозорная машина БРДМ-3 создана на базе БТР-80А. Боевой расчет машины 6 чел. Вооружение идентично БТР-80А. Для ведения разведки машина оборудована радиологической станцией наземной разведки, ночными биноклями, миноискателем, навигационной аппаратурой ТНА-4-6, дополнительные средства связи.
На базе БТР-80 были разработаны гражданские модификации на рубеже восьмидесятых — девяностых годов.

Бронированное унифицированное шасси
К1Ш1 УНШ-10

Плавающий вездеход универсального назначения ГАЗ-59037, который имел бортовую платформу на 5 т груза. На шасси этой машины производится машина с установкой мобильной системы пожаротушения ГАЗ-5903В «Вертлуга», которая способна тушить пожар на расстоянии от 50 до 300 м на взрывоопасных и промышленных объектах в режиме быстрого реагирования. Машина доставляет к месту пожара экипаж (2 чел.), средства для тушения огня (22 заряда в стволах и 22 в пеналах) и пожарное оборудование.
Еще одна спецмашина ГАЗ-59038 — это плавающий автомобиль с гидроподъемником, который предназначен для обслуживания линий электропередач и выполнения различных высотных работ в труднопроходимой местности. Подъемник обеспечивает работу на высоте до 18 м, имеет грузоподъемность 250 кг и люльку на 2 чел.
Интересен автомобиль на комбинированном ходу ГАЗ-5903Ж, который способен передвигаться и по обычной дороге, и по бездорожью, и по железнодорожным путям, и предназначен для ремонта контактных сетей электрофицированных железнодорожных путей. Он оснащен гидравлической вышкой грузоподъемностью 500 кг с высотой подъема 8 м. Салон машины расчитан на экипаж из 8 чел. Автомобиль может ехать по железной дороге со скоростью до 50 км/ч.
В Румынии выпускалась копия БТР-80 под названием Zimbru, имевшая незначительные отличия от своего советского прототипа.
БТР-80 находятся на вооружении практически во всех странах СНГ, а также в Эстонии, Венгрии, Турции, Индонезии (12 БТР-80А), Бангладеш и Сьерра-Леоне.

sermonak.narod.ru

Персональный сайт — БТР-80

В первой половине 80-х гг. конструкторское бюро Горьковского автозавода во главе с главным конструктором А. Масягиным вело разработку нового бронетранспортёра ГАЗ-5903, продолжавшего конструктивный ряд БТР-60 — БТР-70. Этот бронетранспортёр был принят на вооружение Советской Армии в 1986 г. и в том же году был запущен в серийное производство на Арзамасском машиностроительном заводе под обозначением БТР-80.

БТР-80 разработан по той же компоновочной схеме, чт и его предшественники: в передней части корпуса находится отделение управления, за ним десантное отделение и в кормовой части корпуса — моторно-трансмиссионное отделение.

Герметичный, полностью закрытый корпус бронетранспортёра сварен из катаных стальных броневых листов, расположенных с большими углами наклона к вертикали. Он защищает экипаж и десантников от пуль ручного стрелкового оружия клибра 7,62 мм, а лобовая броня — от пуль калибра 12,7 мм.

В отделении управления оборудованы места механика-водеитля (у левого борта) и командира машины. В их распоряжении находятся перископические приборы наблюдения ТНП-Б и командирский прибор наблюдения ТКН-3.

За местами механика-водителя и командира установлены одноместные сиденья одного из пехотинцев десанта и стрелка башенной пулемётной установки. Как и у БТР-70, основное вооружение БТР-80 состоит из 14,5-мм пулемёта КПВТ и спаренного с ним 7,62-мм пулемёта ПКТ. Пулемёты установлены в конической башне с углами наведения 360° по горизонтали и от -4° до +60°. Для освещения целей при стрельбе ночью на консоли пулемётной установки смонтирован осветитель ОУ-3ГА2М. На башне также установлены дымовые гранатомёты для стрельбы гранатами 3Д6.

Основная часть десанта — шесть мотострелков — располагается лицом к борту на двух сиденьях, смонтированных вдоль продольной оси корпуса. Для ведения десентниками стрельбы в бортах корпуса имеется семь амбразур, выполненных с разворотом по курсу. Две амбразуры предназначены для стрельбы из пулемётов. Амбразуры снабжены шаровыми опорами, позволяющими стрелять без разгерметизации десантного отделения на заражённой местности, так как фильтровентиляционная установка создаёт внутри корпуса некоторое противодавление. Кроме амбразур в бортах и лобовом бронелисте, имеется по одной амбразуре в бронированных люках крыши деснтного отделения. Через полуоткрытые люки можно вести стрельбу по противнику на склонах гор.

Кроме двух люков в крыше корпуса, для посадки и спешивания десанта используются двустворчатые двери на обоих бортах бронетранспортёра. Одна створка двери откидывается вверх, а другая спускается вниз и образует подножку, благодаря чему в случае необходимости посадка и спешивание десанта могут производиться при движении машины.

Важным фактором повышения живучести БТР-80 на поле боя стало использование вместо пожароопасных карбюраторных двигателей V-образного восьмицилиндрового дизельного двигателя КамАЗ-7403 с жидкостным охлаждением и турбокомпрессорным наддувом. При 2600 об./мин. он развивает максимальную мощность 260 л.с. С 1993 г. БТР-80 выпускается с двигателем ЯМЗ-238М2 мощностью 240 л.с., который выполнен в виде единого блока со сцеплением и коробкой передач и размещён в моторно-трансмиссионном отделении в кормовой части корпуса. Здесь же установлены водяные и масляные радиаторы, теплообменники, маслоохладитель коробки передач, предпусковой подогреватель двигателя двигателя, водомётный движетель, водооткачивающий насос, фильтровентиляционная установка, топливные баки, генераторы и другое оборудование.

Ходовая часть БТР-80 выполнена по традиционной для этого семейства машин колёсной формуле 8х8 с двумя парами передних управляемых колёс. Несмотря на применение в силовой установке одного двигателя вместо двух, оригинальная конструкция раздаточной коробки позволила использовать в БТР-80 с незначительными изменениями многие узлы и детали его предшественника — БТР-70. Это способствовало быстрейшей организации производства бронетранспортёра и освоению его в войсках.

На бронетранспортёре БТР-80 использована индивидуальная торсионная подвеска. На колёсах установлены бескамерные шины сверхнизкого давления, имеется центральная система регулирования давления воздуха в шинах, благодаря чему БТР-80 обладает проходимостью, сравнимой с проходимостью гусеничных машин.

На колёсах бронетранспортёра могут устанавливаться также пулестойкие шины КИ-80 или КИ-126, позволяющие при многократном простреле их пулями всех калибров и полном отстутствии в них давления воздуха пройт иещё несколько сотен километров.

Благодаря использованию мощного дизельного двигателя, БТР-80 обладает высокими скоростными характеристиками. При движении по шоссе он развивает скорость 80-90 км/час.

Бронетранспортёр плавающий, движение на плаву со скоростью 10 км/час осуществляется за счёт водомётного движетеля.

В состав оборудования БТР-80 входят радиостанция Р-123М и танковое переговорное устройство Р-124 (на машинах более позднего выпуска установлено устройство Р-174), средства защиты от ОМП (в том числе фильтровентиляционная установка, прибор радиционной разведки ДП-3Б и прибор химической разведки ВПХР), автоматическая противопожарная система и лебёдка для самовытаскивания.

Общие характеристики:

Название — БТР-80
Разработчик — КБ Горьковского автомобильного завода
Изготовитель — Арзамасский машиностроительный завод
Дата принятия на вооружение — 1986 г.
Производство — серия с 1986 г.
Колёсная формула — 8 х 8
Экипаж, чел. — 2
Десант, чел. — 8
Бронирование – противопульное

Массо-габаритные характеристики:

Масса, т — 13.6
Удельное давление на грунт, кг/кв.см — 1.77 — 3.09
Длина, мм — 7500 / 7650
Ширина, мм — 2900
Высота, мм — 2450 / 2350
Дорожный просвет, мм — 475

Вооружение:

Вооружение — 14.5-мм пулемет КПВТ, 7.62-мм пулемет ПКТ
Боекомплект — 500 патронов 14.5-мм, 2000 патронов 7.62-мм
Стабилизатор орудия — нет
Прицел — 1ПЗ-2
ИК-прожектор — ОУ-3ГА2М

Оборудование:

Средства постановки дымовых завес — 6 х 902В
Радиостанция — Р-123 (Р-163-50У)
Переговорное устройство — Р-124 (на машинах позднего выпуска – Р-174)

Двигатель, ходовая часть и динамические характеристики:

Двигатель — КамАЗ-7403 (дизельный, 8 цилиндров, турбонаддув)
Мощность двигателя, кВт (л.с.) — 191 (260)
Удельная мощность, л.с./т — 19.1
Трансмиссия — простая механическая
Подвеска — индивидуальная торсионная
Максимальная скорость, км/ч — на суше — 90, на плаву — 9.5
Запас хода, км — 600
Запас топлива, л — 300

Проходимость и преодоление препятствий:

Преодолеваемый подъём, град. — 30°
Допустимый крен, град. — 25°
Ширина преодолеваемого рва, м — 2
Высота преодолеваемой стенки, м — 0.5
Глубина преодолеваемого брода, м — плавает

aleksandr-millarm.narod.ru

БТР-80УП — Википедия

Материал из Википедии — свободной энциклопедии

Перейти к навигации Перейти к поиску

БТР-80УП

БТР-80УП
Классификация	Бронетранспортёр
Боевая масса, т	13,6^[1]
Экипаж, чел.	3^[1]
Десант, чел.	7^[1]
История
Производитель	ГП «Николаевский ремонтно-механический завод»
Годы производства	с 2006
Годы эксплуатации	c 2006
Количество выпущенных, шт.	14^[2]^[3]^[4]
Размеры
Длина корпуса, мм	7650^[1]
Ширина, мм	2900^[1]
Высота, мм	2350^[1]
База, мм	4400
Колея, мм	2410
Клиренс, мм	475
Бронирование
Тип брони	стальная катаная
Лоб корпуса, мм/град.	10
Борт корпуса, мм/град.	7..9
Корма корпуса, мм/град.	7
Лоб башни, мм/град.	7
Борт башни, мм/град.

ru.wikipedia.org

Бронетранспортер БТР-80 | Вооружение России и других стран Мира

Бронетранспортер БТР-80 представляет собой боевую колесную плавающую машину, обладающую вооружением, броневой защитой и высокой подвижностью. Он предназначен для использования в мотострелковых подразделениях сухопутных войск. Бронетранспортер БТР-80 оборудован десятью посадочными местами для размещения отделения в составе командира отделения (машины), механика-водителя, наводчика и семи мотострелков. В башне бронетранспортера размещается пулеметная установка, состоящая из 14,5-мм и 7,62-мм пулеметов. В корпусе имеются лючки для стрельбы из автоматов. На машине применены устройства, предназначенные для защиты экипажа, десанта и внутреннего оборудования от воздействия ударной волны и проникающей радиации при взрыве ядерных боеприпасов, для защиты от химического и биологического оружия, а также для защиты от радиоактивной пыли при движении машины по радиоактивно зараженной местности. Бронетранспортер — четырехосная, восьмиколесная машина со всеми ведущими колесами, способная передвигаться за танками, преодолевать с ходу окопы, траншеи и водные преграды. БТР-80 оборудован системой запуска дымовых гранат для постановки дымовых завес с целью маскировки.

Для тушения пожара в машине имеется противопожарное оборудование. Бронетранспортер приспособлен для авиатранспортирования. По размещению оборудования внутри машина условно разделена на три отделения: управления, боевое, силовое отделение. Корпус и башня машины служат для размещения экипажа и десанта, вооружения, агрегатов и механизмов и для защиты их от поражения огнем стрелкового оружия. Корпус представляет собой жесткую конструкцию, сваренную из стальных броневых листов. Он состоит из носовой части, бортов, кормовой части, крыши и днища. В носовой части расположены люк лебедки, волноогражательный щит, смотровые люки. По бортам корпуса имеются амбразуры, бортовые двери десанта, люк доступа к ФВУ. В кормовой части корпуса расположены заслонка водометного движителя, крышки заправочных горловин топливных баков. На крышке корпуса имеются люк командира, люк механика-водителя, вырез башенной установки, верхние люки боевого отделения, люки над силовой установкой. В днище машины имеются входное отверстие водометного движителя и отверстия для слива эксплуатационных материалов из систем двигателя и узлов трансмиссии. Башня бронетранспортера — конусообразной формы, сварена из стальных броневых листов. Она установлена на шариковой опоре над вырезом в подбашенном листе крыши корпуса машины. В передней части башни имеется амбразура для установки спаренных пулеметов. Двигатель — дизель, четырехтактный, 8-цилиндровыи, V-образный, с турбокомпрсссорным наддувом, жидкостного охлаждения. Мощность двигателя — 260 л.с. На машине может быть установлен такой же двигатель, но без турбокомпрессорного наддува мощностью 210 л.с. В системе питания БТР-80 применяется дизельное топливо. Система смазки — комбинированная под давлением и разбрызгиванием, с «мокрым» картером (т. е. нижняя часть картера двигателя является емкостью для масла).

Масло в систему заправляется через заливную горловину картера двигателя и проверяется щупом. Заправочная емкость системы – 28 л. Система охлаждения — жидкостная, вентиляторная, закрытая, с принудительной циркуляцией охлаждающей жидкости. Система облегчения пуска двигателя состоит из двух частей: электрофакельного устройства и подогревателя. Электрофакельное устройство предназначено для подогрева воздуха во впускных трубопроводах двигателя во время его пуска. Подогреватель служит для подогрева охлаждающей жидкости в условиях низких температур. Подогреватель смонтирован на двигателе машины. Трансмиссия БТР-80 — механическая, ступенчатая. Она состоит из следующих агрегатов и узлов: главного фрикциона, коробки передач, раздаточной коробки, карданных передач, мостов, колесных редукторов, узлов привода насоса водомета, узлов привода лебедки. Главный фрикцион — «сухой», двухдисковый, с трением стали по фрикционному материалу, с гидравлическим приводом управления. Коробка передач — механическая, пятиступенчатая, с механическим приводом управления. Ходовая часть состоит из колесного движителя и подвески. Колесный движитель состоит из восьми ведущих колес. Колеса съемные, с разъемным ободом. Шины бескамерные, с регулируемым давлением. Подвеска — независимая, торсионнная, с гидравлическими телескопическими амортизаторами. Водоходный движитель БТР-80 представляет собой один водомет с осевым насосом, расположенный в кормовой части машины. Управление колесным движителем и водометом осуществляется при помощи рулевого механизма. Поворот машины при движении на суше осуществляется поворотом колес двух передних мостов, а на плаву — одновременным поворотом водяных рулей, заслонок и колес. Рулевой механизм — механический, с гидравлическим усилителем. Бронетранспортер может транспортироваться грузовыми самолетами Ил-76 и Ан-22.

МОДИФИКАЦИИ

БТР-80А стандартная башня БТР-80 заменена на 30-мм автоматическую пушку 2А72 и спаренного с ним 7,62-мм пулемета ПКТ.

БТР-80С оснащен 14-мм пулеметом КПВТ и спаренным с ним 7,62-мм пулеметом ПКТ.

БТР-80К командирский бронетранспортер. Оснащается дополнительным оборудованием связи.

БРЕМ-К бронированная ремонтно-восстановительная машина.

БММ бронированная машина для эвакуации раненных.

РХM-4-01 бронированная машина для химической и радиационной разведки.

2С23 120-мм самоходная гаубица.

ХАРАКТЕРИСТИКА

ТТХ БТР-80
Боевая масса, т	13,6
Длина, ширина, высота, м	7,6х2,9х2,3
Пулеметы	спаренный 14,5 мм; 7,62 мм зенитный
Максимальная скорость по шоссе, км/ч	80
Максимальная скорость на плаву, км/ч	9
Запас хода по шоссе, км	600
Двигатель	восьмицилиндровый многотопливный дизель
Мощность двигателя	260 л.с. (191 кВт)
Трансмиссия (число передач КП)	5/1

ФОТОГРАФИИ

© KorAx™.
