Автомобиль «Урал-5557»: описание, технические характеристики
Грузовые автомобили «Урал» – это техника более чем трехсот моделей и модификаций для многих отраслей промышленности и сельского хозяйства. А шасси «Урал» с высоким уровнем проходимости используются для 180 видов спецтехники.
История создания
Первый отечественный дизельный грузовой автомобиль «Урал-4320» был выпущен на Уральском автозаводе в 1977 году. На его базе в конце 1983 года стали выпускать новую модель — «Урал-5557».
В начале 1982 года была принята Продовольственная программа СССР. Она включала в себя множество мер материально-технического, экономического, социального и организационного плана, которые были направлены на решение проблемы с продовольствием в стране.
Новые большегрузные самосвалы повышенной проходимости были предназначены для выполнения в условиях сельскохозяйственного производства транспортно-технологических функций.
Устройство автомобиля
«Урал-5557» был создан в первую очередь для сельского хозяйства. Шасси с обычной стандартной трехместной кабиной без спального места изначально комплектовалось самосвальной платформой площадью 10,5 кв. м и максимальным объемом 17,5 куб. м, а затем уже на нем стали монтировать специальное оборудование.
Самосвальная металлическая платформа крепится к надрамнику с помощью быстроразъемных соединений.
Платформа самосвала была новым конструктивным решением для того времени. Процесс разгрузки мог происходить в правую и левую стороны. Борта при подъеме платформы откидывались автоматически, и груз не попадал под колеса при выгрузке. Закрывались борта с помощью гидроцилиндров, которые управлялись водителем из кабины. Комплектовалась платформа козырьком и надставными бортами, которые автоматически и открывались и закрывались. Надставные борта были предназначены для полного использования грузоподъемности самосвала, если нужно было перевозить сельхозпродукцию с малым удельным весом. Отбойный козырек уменьшал при разгрузке потери груза.
Для повышенной проходимости в сочетании дорожным просветом 36 см и всеми ведущими колесами на шасси установили колеса с низким и широким профилем резины. Особенностью этого автомобиля стала централизованная регулировка давления в шинах в диапазоне от 1 до 3,5 атмосферы. «Урал-5557» может передвигаться по бездорожью, снегу, льду, грязи и болотистой местности, преодолевать водные преграды, глубина которых достигает 0,7 м. Максимальный угол подъема на пересеченной местности — 40°.
Система управления платформой
Самосвальная платформа автомобиля и прицеп управляются с помощью сложной гидросистемы. В нее входят трехступенчатый телескопический цилиндр, гидроцилиндр, поднимающий борта, бак, в который можно залить 46 литров рабочей жидкости, распределительный агрегат, который управляет подъемом платформы, а для управления прицепом — гидравлические выводы.
Переворачивающаяся платформа при боковой разгрузке может опрокидываться и вправо и влево на 45 градусов.
Управление как платформой, так и прицепом из кабины – одна из особенностей, которыми отличается автомобиль «Урал-5557».
Технические характеристики
Самосвал был настолько удачно спроектирован, что может передвигаться со скоростью от 2 км/ч радом с комбайном во время уборки урожая и развивать максимальную скорость 75 км/ч при полной загрузке до 18 тонн (в кузове – 7 и в прицепе – 11,5 тонны) и собственной распределенной массе в 4,3 т на переднюю ось и 12 т на заднюю тележку. Когда скорость тяжелого грузовика достигает 40 км/ч, тормозной путь составляет немногим больше 17 метров. Пневмогидравлическая двухконтурная тормозная система предназначена для раздельного торможения переднего и задних мостов.
На автомобиле устанавливаются турбированный шестицилиндровый дизельный двигатель ЯМЗ-236НЕ2 или ЯМЗ-236М2 мощностью 230 л. с. и 240 л.с. соответственно.
Двухдисковое сцепление в трансмиссии, пятиступенчатая механическая коробка передач с передаточным числом 7,32, в конструкции мостов двухступенчатая раздаточная коробка и унифицированная двойная главная передача, передняя и задняя подвески — зависимые рессорные с амортизаторами – позволяют устанавливать на шасси множество вариантов технологического оборудования.
Преимущества автомобиля «Урал-5557»
Технические характеристики тяжелого грузовика позволили при незначительных доработках собирать на его базе не только самосвальную, но и автокрановую технику, автоцистерны и топливозаправщики, вахтовые автобусы и ремонтные мастерские, агрегаты для нефтяной и лесной промышленности, дорожно-транспортного строительства. Бывший самосвал для сельского хозяйства стал многоцелевым универсальным автомобилем.
Новые модификации сохраняют все достоинства исходной модели:
— высокая проходимость без большого разрушающего воздействия на грунт за счет широкопрофильных с централизованной системой регулирования воздуха шин;
— высокие тяговые качества в тяжелых полевых и дорожных условиях;
— унификация узлов и агрегатов, позволяющая снизить расходы на производство, эксплуатацию и техническое обслуживание;
— эксплуатация в диапазоне температур от -45 °С до +45 °С.
Еще одно достоинство — схема генератора: автомобиль «Урал-5557» оснащен генератором переменного тока с встроенным выпрямительным блоком и бесконтактным регулятором напряжения, который обладает устойчивыми характеристиками и долгим сроком службы.
Основные модификации
За более чем тридцать лет эксплуатации кроме базовой модели выпускались и автомобили «Урал-5557» в различных вариантах. Это и базовое шасси «5557-1151-40», на которое устанавливается различная техника, и машина с двухдверной кабиной со спальным местом «55571-1551-44», и вездеход с комфортной кабиной большого объема и подрессоренным сиденьем с номерами модификаций 1-48, 58 и 59.
Специалисты завода продолжают работать над автомобилем «Урал-5557».
Технические характеристики автомобилей с индексами 60, 70 и 80 и новыми двигателями ЯМЗ-536, ЯМЗ-65654 и ЯМЗ-353622 проходят по современному стандарту Евро-4.
Классикой стал автокран КС-55713-3К, установленный на базовое шасси.
Для внутренних войск МВД РФ был создан на шасси «5557-1» бронированный спецавтомобиль «Федерал-42590». Он обладает мощными двигателями, отличается повышенной проходимостью и большой грузоподъемностью. Этот спецавтомобиль выдерживает подрыв до 6 кг в тротиловом эквиваленте.
Самосвальные модификации
Самосвалы различных модификаций могут работать с прицепами, которые имеют пневмо- и электровыводы, пневматический привод тормозной системы, полную массу до 11,5 т, оборудованы выводами для соединения с гидросистемой шасси. Основной прицеп, для которого тягачом является «Урал-5557», — это двухосный прицеп ГКБ-8551 с гидравлическим механизмом опрокидывания, соединенным с гидросистемой тягача.
Базовая модификация «Урал-5557-40» имеет двухдверную кабину и кузовную платформу, которая может разгружаться на три стороны. «Урал» с надставленными бортами способен перевозить до 12 тонн груза, защищенного тентом, что очень важно для зерновозов.
Модификация «55571-40» — это машина со спальным местом, самосвальная платформа которой только с задней разгрузкой. Карьерный самосвал грузоподъемностью 10 т предназначен для работы на стройках и заготовительных работах. В нем перевозят песок, щебень, грунт, строительный мусор.
Модификация «55571-41» отличается большей по размеру кабиной с четырьмя дверями.
Пожарные автомобили на базе автомобиля
ТТХ пожарных автомобилей «Урал 5557» полной массой до 17,5 т позволяют подойти к месту возгорания даже по полному бездорожью, развивая скорость при движении до 80 км/ч.
На шасси «557-1151-40» для подразделений пожарной охраны создан автомобиль диагностики.
На базовом шасси собирается автоцистерна марки АЦ-5,5-40 или АЦ-6-40. Этот автомобиль предназначен для доставки запаса воды объемом 3000 л и пены к месту тушения пожаров и подачи их в очаг огня, эвакуации людей, проведения и освещения аварийно-спасательных работ, разборки завалов с помощью крана.
На «5557-1151-70» устанавливают пожарную насосную станцию, которая доставляет к месту возгорания боевой расчет из трех человек, пожарно-техническое вооружение, подает воду и пену. Насосный отсек с двумя насосами, каждый из которых оснащен своим однотипным основному двигателем, имеет отдельный топливный бак емкостью 210 л и отапливается автономным дизельным отопителем. В отсеке для пожарно-технического вооружения можно поместить пожарный рукав длиной 320 м.
Автомобиль «Урал-5557», характеристика которого с годами не становится хуже, и сегодня, несмотря на почтенный возраст, заслуженно является классикой Уральского автозавода и продолжает свою нелегкую службу на просторах России с гордым именем «король дорог».
fb.ru
Общий вид автомобиля Урал | УралМобиле
Автомобиль-тягач Урал-4320-31 (6×6 ) с дизельным двигателем ЯМЗ-238М2 производства АО «Автодизель» г. Ярославль, трехместной металлической кабиной, расположенной за двигателем, предназначен для перевозки грузов, людей и буксирования прицепов по всем видам дорог и местности.
Техническая характеристика
Масса перевозимого груза, кг 6000
Масса автомобиля с лебедкой в снаряженном состоянии, кг 9170
Полная масса автомобиля с лебедкой, кг 15470
Полная масса буксируемого прицепа (полуприцепа), кг 1500/7000*1
Максимальная скорость движения, км/ч 85
Максимальный подъем, преодолеваемый автомобилем, град. 31
Глубина преодолеваемого брода, м 1,7
Двигатель: ЯМЭ-238М2 дизельный, четырехтактный, с
воспламенением от сжатия, восьмицилиндровый, У-образный
Рабочий объем, л 14,86
Номинальная мощность, брутто, кВт (л.с.) 176(240)
Основной топливный бак, л 300 (заправочная емкость 290)
Дополнительный топливный бак, л 60 (заправочная емкость 57,6)
Сцепление: ЯМЗ-238, фрикционное, двухдисковое, сухое, привод механический с пневматическим усилителем
Коробка передач: ЯМЗ-2Э6У, механическая, трехходовая, пятиступенчатая, с синхронизаторами на второй, третьей, четвертой и пятой передачах
Раздаточная коробка: Механическая, двухступенчатая, с межосевым
коробки цилиндрическим блокируемым дифференциалом,
с постоянно включенным приводом на мосты
Мосты: Ведущие, передний мост управляемый, с шарнирами равных угловых скоростей дискового типа
Главная передача: Двойная, проходного типа. Дифференциал — симметричный, конический, с четырьмя сателлитами. Полуоси полностью разгруженные
Рама: Штампованная, клепаная
Буксирные приборы: Спереди — жесткие буксирные крюки, сзади тягово-сцепное устройство
Передняя подвеска: Зависимая, на двух полуэллиптических рессорах, работающих совместно с двумя гидравлическими амортизаторами двухстороннего действия
Задняя подвеска: Зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах
Колеса: 254Г-508 дисковые с тороидальными посадочными полками
Шины: Модели ОИ-25 размером 370-508 (14,00-20), с регулируемым давлением
Держатель запасного колеса: Установлен за кабиной, вертикальный
Усилительный механизм: Гидравлический, двухстороннего действия, с клапаном управления установленным на картере рулевого механизма
Насос усилительного механизма
Рабочая тормозная система: Двухконтурная, с пневмогидравлическим приводом тормозов
Запасная тормозная система: Один из контуров рабочей тормозной системы
Стояночная тормозная система: Механическая, с пневмоприводом к крану управления тормозами прицепа
Вспомогательная тормозная система: Компрессионная, установлена в системе выпуска газов. Привод пневматический сблокирован с остановом двигателя
Система электро-оборудования: Однопроводная, отрицательные клеммы источников тока соединены с «массой» автомобиля. Номинальное напряжение 24 В
Генератор: Г-288Е, водостойкий, переменного тока, мощностью 1000 Вт
Регулятор напряжения: 2712.3702, полупроводниковый, бесконтактный, с двумя уровнями настройки
Аккумуляторные батареи: Две, 6СТ-190
Стартер: 25.3708-01, мощностью 8,2 кВт (11,5 л.с.), с электромагнитным тяговым реле с дистанционным управлением
Кабина: Трехместная, металлическая, оборудована отопителем
Платформа: Металлическая с задним откидным бортом, оборудована съемной средней скамейкой, откидными боковыми скамейками, надставными бортами, съемным тентом и дугамиКоробка отбора от коробки передач*2: Механическая, одноступенчатая с пневматическим приводом управления в двух вариантах исполнения:
— под установку насоса типа НШЭ2У-ЗП левого вращения;
— с фланцем для присоединения карданного вала
Коробка дополнительного отбора мощности: Механическая, с пневматическим приводом управления, включается через скользящую муфту от первичного вала раздаточной коробки
Лебедка*2: Барабанного типа с червячным редуктором и ленточным тормозом, привод через карданную передачу от коробки дополнительного отбора мощности. Рабочая длина троса — 60 м, тяговое усилие на третьем ряду намотки троса 70-90 кН (7—9 тс)
uralmob.com
Назначение и устройство платформы автомобиля Урал-4320
Строительные машины и оборудование, справочник
Назначение и устройство платформы автомобиля Урал-4320
Категория:
Автомобили Камаз Урал
Назначение и устройство платформы автомобиля Урал-4320
Платформа предназначена для перевозки людей и грузов. Платформа автомобиля цельнометаллическая, с надколесными нишами, закреплена на раме автомобиля шестью стремянками и двумя кронштейнами. Четыре передние стремянки (по две с каждой стороны) имеют пружинные амортизаторы. Размер пружины в рабочем состоянии должен находиться в пределах 80…81 мм. Между верхними полками лонжеронов рамы и продольными балками основания платформы поставлены деревянные прокладки. Задний борт платформы откидывающийся. На переднем и боковых бортах имеются надставные решетки; в надставные решетки боковых бортов устанавливаются дуги тента, которые скрепляются распорками. Съемный тент в передней части имеет окно и клапаны для вентиляции. Дуги тента в нерабочем положении устанавливаются в специальные гнезда передней части платформы и крепятся ремнями.
Для перевозки людей платформа оборудована тремя продольными рядами сидений. Боковые сиденья откидные. Средний ряд сидений съемный, состоит из двух частей, которые в снятом положении закрепляются ремнями в специальных кронштейнах на шипах платформы. Для безопасности пассажиров параллельно заднему борту пристегивается предохранительный ремень, который при движении должен быть пропущен за скобу спинки среднего сиденья. На боковых бортах платформы имеются ящики для хранения инструмента.
Реклама:
Читать далее: Регулировка кабины автомобилей
Категория: — Автомобили Камаз Урал
Главная → Справочник → Статьи → Форум
stroy-technics.ru
Устройство и работа рулевого управления автомобиля Урал-4320
Строительные машины и оборудование, справочник
Устройство и работа рулевого управления автомобиля Урал-4320
Категория:
Автомобили Камаз Урал
Устройство и работа рулевого управления автомобиля Урал-4320
Рулевое управление автомобиля Урал-4320 состоит из колонки рулевого управления, карданной передачи, рулевого механизма, гидравлического усилителя и рулевого привода к управляемым колесам.
В гидравлическую систему усилителя рулевого управления включены кран управления и цилиндр гидроподъемника запасного колеса.
Размещение и крепление элементов рулевого управления автомобиля Урал-4320 показано на рис. 6.9. Рулевое колесо установ-лено на валу рулевой колонки, которая креплением при помощи кронштейна укреплена на панели приборов. Нижний конец вала соединен через карданную передачу с валом рулевой передачи. Картер рулевой передачи смонтирован на левом лонжероне рамы. На выходном конце вала рулевой передачи установлена рулевая сошка, шарнирно соединенная с продольной рулевой тягой.
Карданная передача состоит из полого вала и двух карданных шарниров с игольчатыми подшипниками. Вилка карданного шарнира, соединенная со шлицованной втулкой, устанавливается на вал рулевого механизма. Перед установкой внутрь шлицованной втулки закладывается смазка. Шлицы вала и втулки при сборе покрываются тонким слоем смазки. В подшипники карданных шарниров смазка закладывается при сборке. Стык вала и втулки герметизирован уплотнением, установленным в гайке.
Рис. 6.9. Рулевое управление автомобиля Урал-4320:
1 — рулевое колесо; 2 — рулевая колонка; 3 — крепление рулевой колонки; 4 — карданная передача; б — вал рулевой передачи; 6 — картер рулевой передачи; 7 — рулевая сошка; 8— продольная рулевая тяга; 9 — левый лонжерон рамы
Рулевой механизм состоит из картера (рис. 6.10), вала рулевого механизма с червяком и сектора с боковыми спиральными зубьями, изготовленного совместно с валом сошки. Рулевой механизм скомпонован совместно с распределительным устройством (клапаном управления) и крепится болтами к левому лонжерону рамы автомобиля.
Двухзаходный червяк установлен на шлицах вала и вращается на радиальном цилиндрическом роликовом подшипнике. Внутренняя обойма подшипника через втулку гайки прижата к торцу червяка. Конструкция подшипника, наличие расстояния между червяком и подшипником обеспечивают возможность осевого перемещения вала с упорными подшипниками и золотником. Смещение золотника необходимо при работе гидравлического усилителя.
Боковой зубчатый сектор установлен в картере на удлиненных игольчатых подшипниках, воспринимающих повышенные нагрузки. Зацепление червяка с сектором обеспечивает минимальное значение зазора в средней, чаще используемой и больше изнашиваемой в эксплуатации зоне. При повороте сектора в обе стороны от среднего положения зазор в зацеплении постепенно возрастает. Регулировка зацепления червяка с сектором обеспечивается изменением толщины шайбы. Для того чтобы не нарушать первоначальной приработки при сборке и регулировке рулевого механизма, следует совмещать метки на червяке и секторе у второго зуба.
Рис. 6.10. Рулевой механизм автомобиля Урал-4320:
1 — картер; 2 — роликовый подшипник
Рис. 6.11. Схема гидравлической системы рулевого управления автомобиля Урал-4320:
Смещение червяка в сторону от бокового сектора ограничивается упорным штифтом, установленным в картере.
На конических шлицах вала сектора гайкой крепится сошка рулевого механизма. Выход вала герметизирован уплотнением с замковым кольцом.
Вал рулевого механизма уплотняется сальниками. На шлицованный конец вала устанавливается втулка карданной передачи. Шлицованное соединение обеспечивает смещение вала с золотником в осевом направлении при работе усилителя.
В картере имеются заправочное и сливное отверстия, закрытые пробками.
Гидравлический усилитель состоит из цилиндра (рис. 6.11), распределительного устройства (клапана управления), насоса с бачком, трубопроводов и шлангов. В систему питания включены также кран управления с рукояткой и цилиндр гидроподъемника запасного колеса.
Распределительное устройство состоит из корпуса с крышкой, золотника, реактивных плунжеров с центрирующими пружинами и деталей крепления. В центральном отверстии корпуса размещен золотник, в периферийных отверстиях установлены реактивные плунжеры с пружинами. В корпусе установлен шариковый перепускной клапан, обеспечивающий перетекание масла из полостей цилиндров при управлении автомобилем с неработающим усилителем.
Рис. 6.12. Цилиндр гидравлического усилителя:
1 — наконечник; 2,6 — уплотнительные кольца; 3, И — гайки; 4 — цилиндр; 1 — поршень; 7 — опорное кольцо; 8—манжета; 9 — нажимное кольцо; 10, 13 — хомуты; 12 — чехол; 14 — болт; 15 — наконечник штока
На валу рулевого механизма установлены упорные шариковые подшипники, между внутренними обоймами которых гайкой закреплен золотник с подвижными кольцами. Подвижные кольца соприкасаются с торцевыми‘поверхностями плунжеров, выступающими из корпуса распределительного устройства под воздействием пружины.
Таким образом, вал с червяком и золотником может перемещаться по направлению продольной оси, смещая плунжеры и сжимая пружины до тех пор, пока подвижные кольца не соприкоснутся с торцевыми поверхностями корпуса.
Корпус распределительного устройства закрыт крышкой с уплотнительным устройством. При установке крышки гарантируется смещение вала в направлении продольной оси в пределах 2,08…2,2 мм.
Цилиндр гидравлического усилителя размещен у правого переднего колеса и крепится шарниром к переднему кронштейну рессоры. Поршень цилиндра штоком с шарниром соединен с поворотным рычагом правого переднего колеса. Размещение цилиндра у колеса улучшает защищенность рулевого управления от ударных нагрузок.
На цилиндр навернут и зафиксирован гайкой наконечник с шарниром. Поршень 5 крепится на штоке гайкой. Герметизация штока обеспечивается комбинированным уплотнением, состоящим из уплотнительных, опорных и нажимного колец. В эксплуатации уплотнение при появлении течей подтягивается гайкой.
Шток закрыт гофрированным чехлом, закрепленным хомутами. Изменение длины штока при регулировке рулевого привода обеспечивается поворотом наконечника, болт стопорит наконечник.
Насос гидравлического усилителя в основном аналогичен по конструкции насосу автомобиля КамА.3-5320. В связи с включением в систему гидроподъемника запасного колеса в бачке насоса установлена дополнительная сливная трубка.
Рис. 6.13. Кран управления гидроподъемником:
1 — возвратная пружина; 2 — фиксатор; 3 — прокладка; 4 — корпус; 5 — перепускной клапан; 6 — шарик; 7 — пружина; 8 — направляющая пружина; 9 — седло клапана; 10— регулировочные шайбы; 11 — пробка крана; 12 — уплотнительное кольцо; 13 — крышка! 14 — рычаг
Гидроподъемник запасного колеса обеспечивает подъем и плавное опускание запасного колеса.
Гидроподъемник состоит из крана управления с рукояткой и цилиндра. Кран управления крепится на правом лонжероне рамы и состоит из корпуса с крышкой, пробки крана с рычагом и возвратной пружиной. В корпусе установлен шариковый предохранительный клапан, отрегулированный на давление 5000…6000 кПа (50…60 кгс/см2). Возвратная пружина удерживает и возвращает пробку крана 11 при отпускании рукоятки в положение включения гидроусилителя рулевого управления.
Рукоятка крана установлена снаружи на полу кабины. Цилиндр гидроподъемника закреплен на правом лонжероне рамы с помощью кронштейна и пальца. Шток поршня соединен с держателем запасного колеса.
Привод рулевого управления состоит из сошки, продольной рулевой тяги, поперечной тяги (тяги рулевой трапеции), рычагов рулевой трапеции и рычага цилиндра усилителя.
Сошка устанавливается на конические шлицы вала бокового сектора и крепится гайкой. Гайка стопорится шплинтом.
В наконечниках тяг устанавливаются палец со сферической головкой, вкладыши, обоймы, пружины.
Пружина обеспечивает постоянный контакт пальца с вкладышами, компенсацию их износов в процессе эксплуатации и прижимается крышкой, стопорящейся кольцом. Внутренняя пОлость шарнира уплотнена накладками, уплотнительным кольцом и защитной муфтой.
Шарниры продольной и поперечной тяг и цилиндра гидравлического усилителя рулевого управления взаимозаменяемые и регу. лировки в эксплуатации не требуют. Смазка шарниров обеспечивается через масленки.

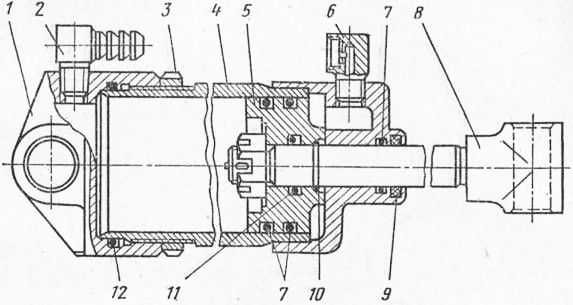

Рис. 6.14. Цилиндр гидроподъемника запасного колеса:
1 — наконечник цилиндра; 2,6 — штуцеры; 3 — гайка; 4 — цилиндр; 5 — поршень; 7 — уплотпительное кольцо; 8— наконечник штока; 9 —пылезащитное кольцо; 10 — кольцо; И, 12— уплотнительные кольца
Рис. 6.15. Шарнир рулевого привода:
1 — палсд; 2 — наконечник; 3 — масленка; 4 — пружина; 5 — крышка; б—стопорное кольцо; 7 — уплотпительное кольцо; 8 — обойма пружины; 9, 10 — вкладыши; 11— накладка; 12 — аащитная муфта; 13 — шайба
Работа рулевого управления автомобиля Урал-4320 во многом аналогична работе рулевого управления автомобиля КамАЗ-5320, описанной ранее, и поэтому в дальнейшем рассмотрены только ее особенности, связанные с конструктивными отличиями рулевого управления автомобиля Урал-4320.
При работе двигателя насос заполняет полости цилиндра. Излишек масла циркулирует по контуру: насос — кран — распределитель — бачок. Часть потока масла при открытом перепускном клапане циркулирует в насосе.
В процессе поворота рулевого колеса усилия через карданную передачу и ее шлицованную втулку передаются на вал рулевого механизма. При повороте вала червяк вначале скользит по зубьям неподвижного сектора, связанного с управляемыми колесами и поршнем цилиндра. Поэтому червяк, вал с закрепленным на нем гайкой золотником будут смещаться в продольном направлении в подшипнике и шлицованной втулке карданной передачи. Со смещением золотника относительно корпуса сдвигаются плунжеры, сжимаются пружины и изменяются сечения щелей нагнетания и слива в распределительном устройстве.
Разность давлений масла в полостях цилиндра создает силу, способную преодолеть сопротивление повороту колес; поршень цилиндра начнет перемещаться, обеспечивая поворот колес и через привод сектора рулевого механизма. Непрерывное смещение золотника при вращении рулевого колеса поддерживает давление масла в рабочей полости цилиндра, обеспечивая движение поршня и поворот колес. Давление масла на торцы реактивных плунжеров совместно с пружинами создает на рулевом колесе ощущение силы сопротивления повороту колес.
При остановке рулевого колеса управляемые колеса остановятся после того, как поршень через рулевой привод, поворачивая сектор совместно с усилиями плунжеров и пружин, сместит вал с червяком и золотником к его среднему положению, т. е. уменьшит давление масла в рабочей полости. При этом поршень, управляемые колеса и сектор остановятся.
Если рулевое колесо будет остановлено в промежуточном положении, то в рабочей полости сохранится некоторое давление масла, препятствующее действию стабилизирующих моментов колес.
Освобождение рулевого колеса после поворота приведет к тому, что реактивные плунжеры и сжатые пружины сдвинут вал с червяком и золотником в среднее положение и будут удерживать их. Давление масла в рабочей полости снизится, управляемые колеса и поршень под действием стабилизирующих моментов (от бокового и продольного наклона шкворней и эластичности шин) автоматически будут возвращаться к среднему положению. При перемещении поршня жидкость будет вытесняться из цилиндра в сливную магистраль.
В случае отказа усилителя, например при остановке двигателя, сохраняется возможность управления автомобилем только усилиями водителя. При этом после упора колец в корпус распределительного устройства вал 6 будет вращаться относительно неподвижного золотника в подшипниках. Перепускной клапан 31 обеспечивает перетекание жидкости по полостям цилиндра, т. е. уменьшает сопротивление цилиндра усилителя при повороте колес.
Для опускания запасного колеса достаточно вывести защелку держателя из зацепления, и оно будет опускаться под действием собственного веса, вытесняя масло в бачок по трубопроводу, вне зависимости от того, работает или не работает гидравлический усилитель.
Перед подъемом колеса необходимо пустить двигатель, повернуть на себя и удерживать рукоятку крана (нефиксированное положение). При повороте пробки крана насос соединяется с рабочей полостью цилиндра, что обеспечит подъем колеса. После срабатывания защелки фиксатора в верхнем положении колеса следует отпустить рукоятку. Пружина возвратит пробку крана в исходное положение, т. е. отключит рабочую полость и соединит насос с гидравлическим усилителем.
Если этого не произойдет, то клапан крана при давлении масла 5000…6000 кПа (50…60 кгс/см2) откроется и предохранит насос от перегрузки. В этом случае установить пробку крана в исходное положение воздействием на рычаг и устранить причину задержки. Эксплуатация автомобиля даже с частично недовернутой пробкой недопустима.
Реклама:
Читать далее: Основные регулировки рулевых управлении
Категория: — Автомобили Камаз Урал
Главная → Справочник → Статьи → Форум
stroy-technics.ru
Раздаточная коробка Урал 4320, устройство и функционирование
ЗаголовокСегодня мы поговорим о раздаточной коробке машины Урал 5557 и 4320, а также обсудим их устройство.
Раздаточная коробка является агрегатом, который отвечает за распределение крутящего момента от двигателя на определённые механизмы привода, а они чаще всего увеличивают количество передач в трансмиссии.
Раздаточная коробка Урал распределяет крутящий момент между мостами, увеличивает крутящий момент ведущих колёс, что гарантирует устойчивость во время движения машины Урал. Раздаточная коробка Урал существенно влияет на затраты топливной смеси и на тягово – скоростные параметры машины. Из-за этого себестоимость перевозки различного груза напрямую зависит от правильного выбора параметров, которыми владеет сама раздаточная коробка.
Урал 5557
В представленной статье вы легко найдёте ответы на самые распространённые вопросы:
- Раздаточная коробка машины Урал 5557, 4320 и её устройство;
- Функционирование детали как раздаточная коробка машины Урал 5557, 4320;
- Распространённые неисправности раздаточной коробки машины Урал 4320, 5557;
- Регулирование раздаточной коробки машины Урал 5557 и 4320.
Основные сведенья о раздаточной коробке машины Урал 5557 и 4320
На автомобили Урал 4230 и 5557 используется двухступенчатая раздаточная коробка, оснащенная асимметричным цилиндрическим межосевым блокируемым дифференциалом с механизированным приводом. Раздаточная коробка крепится на раму автомобиля при помощи четырёх резиновых подушек. Конструкция раздаточной коробки машины Урал 5557 и 4320 абсолютно такое же, как у камаза 4310.
В середине картера на подшипниках размещаются:
- Промежуточный валик с шестерёнками низшейвысшей передачей;
- Валик привода заднего со средним мостов. На эти валики устанавливается несимметричный цилиндрический межосевой дифференциал;
- Валик привода переднего моста;
- Первичный валик с шестерёнками высшей и низшей передачей, а между ними устанавливается муфта, переключающая передачи.
Для того чтобы поддержать атмосферное давление в полости картера на крышке подшипника устанавливается штуцер с трубочкой, связывающей картер с атмосферой через систему герметизации. Выводящий кончик трубки выводится на уровень, выше максимального преодолеваемого брода, для исключения засасывания воды картером во время преодоления водных преград.
Картер изготавливается из чугуна, сверху расположен люк, сам картер неразъёмный, закрывается крышкой с маслонаправляющим лотком. Масло заливается в картер через верхний люк со снятой крышкой или через отверстие под контрольную пробку, которая располагается на задней стенке картера. Слив масла происходит при помощи нижнего отверстия, которое закрывается пробочкой с магнитиком. При помощи штуцера проводится вентиляция картера, а его трубка включается в общую систему герметизации агрегатов.

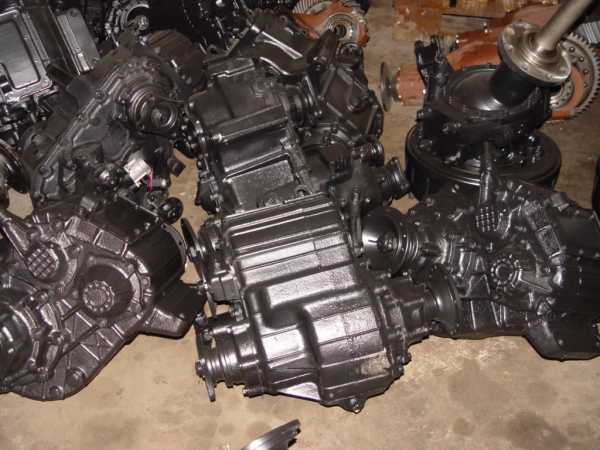

Раздаточная коробка Урал 4320
Как функционирует раздаточная коробка Урал 4320 и 5557?
В Урал 4320 и 5557 может меняться крутящий момент, который подводится к ведущим колёсам. То есть раздаточная коробка считается одновременно дополнительной коробкой передач, которая увеличивает количество передач и пределы изменения передаточного числа в трансмиссии. Благодаря включению низшей передачи коробки передач и раздатка урал 4320, 5557 обеспечивается возможность преодолевать большое сопротивление движению и устойчивое движение машины на небольшой скорости.
Коробки Урал 4320 и 5557 с жесткой связью между валиками привода ведущих мостов имеют соотношение крутящих моментов, которые подведены к основным передачам ведущих мостов, зависимое от определённых параметров конструкции машины и условий движения. С блокированным приводом и прямолинейным движением по дорогам с хорошим сцеплением, но с небольшим сопротивлением с разницей в радиусах колёс определённые ведущие колёса могут пробуксовывать и скользить. Это приводит к более скорому износу шин, агрегатам трансмиссии и дополнительным нагрузкам.
Для того чтобы устранить данные нежелательные явления в этой детали используется дифференциальный привод. В таком случае крутящий момент между валиками привода ведущих мостов распределяется при помощи дифференциала, который позволяет этим валикам вращаться с отличными друг от друга угловыми скоростями. Благодаря свойствам установленного дифференциала происходит распределение крутящего момента между ведущими мостами. То есть благодаря дифференциалу раздаточной коробки снижаются затраты во время движения по дорогам. Хотя использование дифференциала привода во время движения по скользким дорогам, которые имеют маленькое сцепление может привести к уменьшению или потери проходимости автомобиля. Для увеличения проходимости в машинах предусматривается устройство, которое блокирует дифференциал.
Распространённые неисправности раздаточной коробки Урал 4320, 5557
У коробок Урал 4320 и 5557 могут возникать такие проблемы:
- Затруднение переключения передач блока дифференциала раздатки. Чаще всего такая проблема возникает тогда, когда на муфтах и щипцах образовываются заусеницы, заедают фиксаторы и прогибаются ползунки. Для устранения данной проблемы необходимо провести очищение щипцов и деталей фиксатора, а также привести в порядок ползунки, выпрямлением или их заменой.
- Сильный шум.Такая проблема может возникнуть из-за испорченных шестерёнок и смещения валиков среди осевых направлений. В таком случае необходимо провести проверку регулирования подшипников в первом и промежуточном валике, а также отрегулировать уровень масла.
- Подтекает масло через сальники.Эта проблема может возникать из-за износа сальников, во время образования трещин. Для решения данной проблемы необходимо произвести замену испорченных деталей и прочистку трубки, которая отвечает за герметизацию.
- Передача и блок дифференциала самостоятельно выключаются.Чаще всего эта проблема возникает из-за порчи вилок переключателей и соединений муфт, а также из-за перемещения валиков. Для исправления данной проблемы нужно произвести замену изношенных деталей и отрегулировать подшипники валиков.
Надеемся, что наша статья дала вам все ответы на ваши вопросы и теперь вы получили основные, базовые знания по этой теме. Удачи вам на дороге и соблюдайте ПДД!
Была ли Вам данная статья полезной?
Да Нет
Похожие статьи:
autodont.ru
Седельно-сцепное устройство автомобиля Урал
На тягачах установлено седельно—сцепное устройство с замковым отверстием в захватах диаметром 50,8 мм. Устройство предназначено для шарнирного соединения тягача с полуприцепом, имеющим стандартный сцепной шкворень.
Седло 10 (рис. 1), на которое опирается полуприцеп, качается в продольной и поперечной плоскостях. В продольной — на осях 15, в поперечной — за счет деформации резины шарниров 11.
Сцепка седла со шкворнем полуприцепа осуществляется двумя захватами 2 сцепного механизма.
Захваты установлены на пальцах 14 и, вращаясь на них, охватывают шкворень.
Захваты удерживаются в закрытом положении запорным кулаком 3 под действием пружины 5, установленной на штоке запорного кулака.
Когда произошла сцепка, предохранитель 4 саморасцепки занимает вертикальное положение.
Для расцепки поверните в сторону предохранитель саморасцепки и рукояткой 1 отведите запорный кулак 3 в крайнее переднее положение.
Защелка 6, оттягиваемая пружиной 7, фиксирует кулак в переднем положении.
При отъезде тягача шкворень полуприцепа разводит захваты сцепного механизма и выходит из зацепления с ними.
При этом левый захват имеющимся на нем штифтом поворачивает защелку, что дает возможность запорному кулаку переместиться назад до упора в торцы захватов, которые удерживаются в раскрытом положении.
При таком положении механизмов седло подготовлено для автоматической сцепки с полуприцепом.
При сцепке шкворень полуприцепа, перемещаясь, поворачивает захваты и заставляет их сомкнуться. Запорный кулак, скользя по торцам, входит в паз захватов, закрывая их автоматически.
Седельно—сцепное устройство через кронштейны 13, надрамник и брусья крепятся к раме тягача. Для облегчения сцепки тягача с полуприцепом за седельным устройством установлены салазки наката.
Сцепка и расцепка
Перед сцепкой убедитесь в том, что седельное устройство и его крепление исправны, седло и направляющие салазок не загрязнены и на них нет посторонних предметов, при необходимости очистите верхнюю плоскость седла от загрязненной смазки и смажьте тонким слоем свежей.
Полуприцеп надежно затормозите стояночным тормозом и установите на опорном устройстве так, чтобы опорная плоскость полуприцепа находилась от поверхности земли на одном уровне с седлом тягача или несколько ниже его.
Сцепку и расцепку производите на ровной горизонтальной площадке с твердым покрытием.
При этом продольные оси тягача и полуприцепа должны располагаться по одной прямой.
Порядок сцепки:
1. Отведите в сторону предохранитель саморасцепки и поставьте рукоятку замка захватов в переднее крайнее положение.
2. Подведите тягач задним ходом на малой скорости к полуприцепу так, чтобы шкворень полуприцепа попал между направляющими салазок и вошел в захваты седла до упора. При этом сцепка должна произойти автоматически.
3. Затормозите тягач стояночным тормозом.
4. Убедитесь, что рукоятка замка захватов находится в заднем крайнем положении, а предохранитель саморасцепки опущен вертикально вниз и запирает шток запорного кулака.
5. Поднимите опорное устройство полуприцепа в крайнее верхнее положение и надежно закрепите его.
6. Подсоедините к штепсельной розетке соединительный кабель электропроводки полуприцепа.
7. Подсоедините к соединительной головке полуприцепа соединительный шланг пневматического привода тормозов тягача.
8. Откройте краны пневматического привода тормозов на тягаче и полу — прицепе, поставив их рукоятки параллельно продольной оси крана.
9. Отпустите стояночный тормоз полуприцепа.
10. Продвиньте автопоезд на некоторое расстояние, убедитесь в исправности сцепки, исправной работе тормозов и электрических приборов полуприцепа.
Порядок расцепки:
1. Затормозите полуприцеп стояночным тормозом.
2. Опустите опорное устройство полуприцепа до упора в поверхность дороги, разгрузив несколько рессоры тягача.
При вынужденной расцепке на не — уплотненном грунте под опорное устройство полуприцепа подложите подкладки.
3. Закройте разобщительный кран пневмосистемы тягача и клапан управления, тормозами полуприцепа, поставив их рукоятки перпендикулярно продольной оси крана. Разъедините соединительные головки пневматического привода тормозов и закройте защитные крышки головок.
Соединительную головку со шлангом закрепите на площадке тягача.
4. Выньте вилку соединительного кабеля электропроводки и штепсельной розетки и закрепите кабель на площадке тягача.
5. Отведите в сторону предохранитель саморасцепки седла и переведите рукоятку замка захватов в переднее крайнее положение.
6. Включите первую передачу и на малой скорости подайте тягач вперед до полной расцепки с полуприцепом.
При установке на автомобиль седельного устройства перед затяжкой болтов и стремянок необходимо регулировочными прокладками обеспечить зазор 2 – 3 мм между кронштейнами рамы и надрамника. Момент затяжки крепления седельного устройства должен быть 10 – 14 кгс/м, для болтов м14 – 8 ÷ 10 кгс/м.
autoruk.ru
