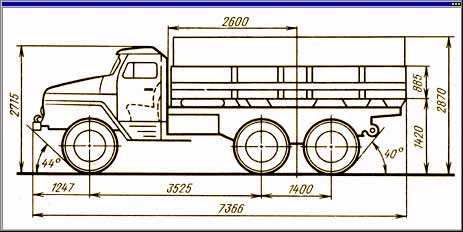

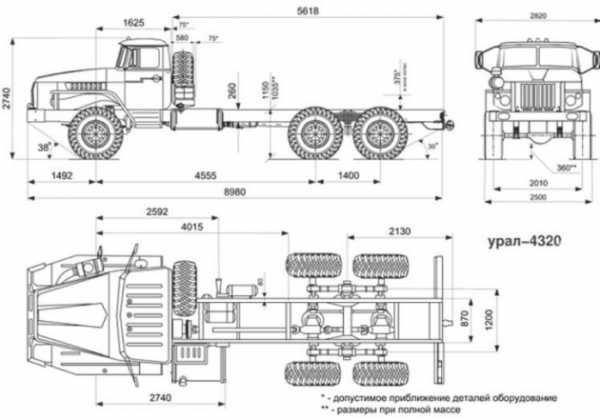

Рис. 1. Габаритные и компоновочные размеры автомобиля-тягача Урал-4320

Габаритные и некоторые компоновочные размеры автомобиля-тягача Урал-4320 приведены на рис. 1.

На автомобиле Урал-4320 установлен V-образный восьмицилиндровый четырехтактный дизель, являющийся модификацией дизеля модели 740, мощностью 210 л. с. (155 кВт) при 2600 об/мин (260 рад/с), развивающий крутящий момент 65 кгс • м (650 Н • м) при 1400…1700 об/мин (140… 170 рад/с). Дизель и его системы имеют некоторые конструктивные отличия от двигателя и его систем, устанавливаемых на автомобилях семейства КамАЗ-5320.

Трансмиссия механическая, многоступенчатая. В трансмиссии применены пятиступенчатая коробка передач, аналогичная по общему устройству коробке автомобиля КамАЗ-5320, и двухступенчатая раздаточная коробка, что обеспечивает получение десяти передач для движения впереди двух передач для движения задним ходом. В раздаточной коробке установлен межссевой блокируемый дифференциал, распределяющий крутящий момент между передним ведущим мостом и двумя ведущими мостами задней тележки в отношении 1 : 2. Управление этими редукторами механическое, при помощи системы тяг и рычагов.

Во всех ведущих мостах применена двойная главная передача, состоящая из пары конических шестерен со спиральным зубом и пары косозубчатых цилиндрических шестерен. В приводе к колесам за главными передачами установлены обычные конические межколесные дифференциалы. В связи с тем что колеса переднего моста являются ведущими и поворотными, в приводе к ним применены шарниры равных угловых скоростей, обеспечивающие равномерную передачу крутящего момента даже при значительных углах поворота колес. Для повышения способности автомобиля преодолевать особо трудные участки местности, обеспечивать самовытаскивание и вытаскивание других машин при их застревании в конструкции автомобиля Урал-4320 предусмотрена лебедка, привод к которой осуществляется от коробки передач через коробку отбора мощности.

В системах управления для повышения безопасности, надежности и облегчения управления проведен ряд конструктивных мероприятий.

Рулевое управление снабжено гидравлическим усилителем двустороннего действия. Тормозные механизмы рабочих тормозов выполнены с тормозными барабанами у колес.

Привод к рабочим тормозам гидропневматический с раздельным приводом по гидравлической части, совместно на передний и средний мосты, а на задний отдельно. Помимо рабочей тормозной системы на автомобиле Урал-4320 предусмотрены привод тормозной системы прицепа и стояночный тормоз, тормозной механизм которого установлен на раздаточной коробке. Этот тормоз с механическим приводом сблокирован с тормозным краном прицепа (полуприцепа). На автомобиле установлен также вспомогательный гидравлический тормоз-замедлитель компрессионного типа, сблокированный с приводом отключения подачи топлива в двигатель.

Подвеска автомобиля Урал-4320 зависимая, на полуэллиптических рессорах. Передняя подвеска снабжена гидравлическими амортизаторами. Задняя подвеска балансирная с реактивными штангами.

Шины размера 370—580 (1400—20) с регулируемым давлением.

Автомобиль Урал-4320 обладает высокими эксплуатационно-техническими свойствами. Он развивает скорость до 85 км/ч. Запас хода автомобиля по контрольному расходу топлива равен 1040 км,v преодолеваемый подъем с полной нагрузкой составляет 58%. Автомобиль Урал-4320 приспособлен к преодолению бродов глубиной до 1,5 м.

Для более эффективного выполнения различных видов транспортных работ и возможности монтажа на шасси различного оборудования на базе автомобиля Урал-4320 производственное объединение УралАЗ разработало и выпускает семейство автомобилей.

Все автомобили этого семейства выполнены как автомобили высокой проходимости с колесной формулой 6 X 6 и имеют одинаковую компоновку, при которой сохранено традиционное размещение двигателя под капотом, а кабина размещается за двигателем. Все автомобили этого семейства снабжены дизелем модели 740.

Седельный тягач Урал-4420 предназначен для буксировки специальных полуприцепов массой до 15 000 кг по всем видам дорог. На этой модификации, как и на автомобиле Урал-4320, предусмотрена герметизация агрегатов и систем для обеспечения их надежной работы при преодолении глубоких бродов. Шины с регулируемым давлением.

Автомобиль-тягач Урал-43202 с массой перевозимого груза до 7000 кг предназначен для перевозки различных грузов и буксировки прицепов общей массой до 11 500 кг. Грузовая платформа деревянная с тремя откидными бортами.

При эксплуатации по разбитым грунтовым дорогам с труднопроходимыми участками грузоподъемность снижается до 5000 кг, а полная масса прицепа должна быть снижена до 7000 кг. Особенностью ходовой части этого автомобиля является применение широкопрофильных шин постоянного давления 1100 х 400-533 модели 047-А.

Седельный тягач Урал-44202 предназначен для буксировки полуприцепов массой до 18 500 кг по дорогам с твердым покрытием и сухим грунтам.При эксплуатации на разбитых грунтовых дорогах полная масса полуприцепов должна быть снижена до 12 500 кг. Как и на модификации Урал-43202, агрегаты и системы автомобиля Урал-44202 не герметизированы, колеса автомобиля имеют односкатные широкопрофильные шины 1100 X 400-533.

Кроме указанных выше модификаций автомобиля Урал-4320 имеются шасси без платформы с вертикальным и горизонтальным Держателями колеса, шасси с увеличенной длиной задней части рамы под установку кузова фургона и другие модификации.

Рис. 2. Размещение в кабине автомобиля Урал-4320 органов управления и контрольно-измерительных приборов:
а — расположение в кабине органов управления и щитка приборов: 1— рычаг включения коробки отбора мощности; 2 — рычаг включения коробки дополнительного отбора мощности; 3 — педаль управления подачей топлива; 4 — педаль тормоза; 5 — кнопка насоса омы. вателя стекла; 6— кнопка включения вспомогательного тормоза; 7 — педаль сцепления; 8 — ножной переключатель света фар; 9 — включатель пневматнчгского сигнала; 10 — рычаг стояночного тормоза; 11— рычаг переключения передач; 12 — кран управления давлением воздуха в шинах; 13 — цепь управления шторой радиатора; 14 — переключатель ука« зателей поворота; 15 — рулевое колесо; 16 — приборный щиток; 17 — рычаг привода заслонок распределителя воздухообогрева; 18 — включатель световой аварийной сигнализации; 19 — рукоятка останова двигателя; 20— рычаг переключения передач раздаточной коробки; 21 — рычаг блокировки дифференциала раздаточной коробки;
б — схема размещения контрольно-измерительных приборов и органов управления на передней панели кабины: 1 — манометр тормозной системы; 2— указатель давления масла с контрольной аварийной лампой; 3 — указатель температуры охлаждающей жидкости; 4 — тахометр; 5 — спидометр с сигнальной лампой дальнего света фар; 6 — амперметр; 7 — указатель уровня топлива; 8 — шинный манометр; 9 — включатель плафона кабины; 10 — включатель поворотной фары; 11— включатель противотуманных фар; 12 — включатель знака автопоезда; 13 — кнопка включателя «термостартера»; 14 —включатель световой аварийкой сигнализации; 15 — центральный переключатель света; 16 — сигнальная лампа системы «гермостартер»; 17, 18 — сигнальные лампы поворотов; 19 — контрольная лампа знака автопоезда; 20 — сигнальная лампа загрязнения масляного фильтра; 21 — включатель стеклоочистителя; 22 — сигнальная лампа минимального давления воздуха в тормозной системе; 23 — замок-включатель; 24 — сигнальная лампа неисправности тормозной системы; 25 — киопка включения «массы»; 26 — выключатель-реостат подсветки приборов

Реклама:

Категория: — Автомобили Камаз Урал

Главная → Справочник → Статьи → Форум

stroy-technics.ru

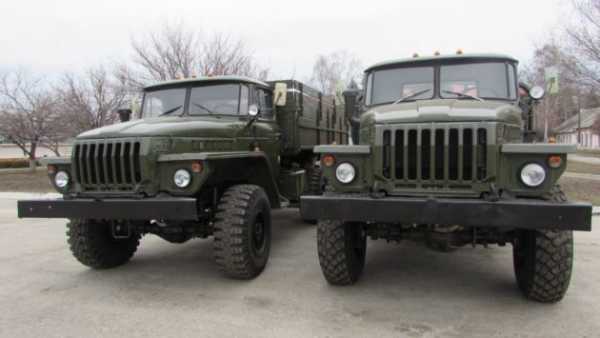

Урал-4320 (6X6)

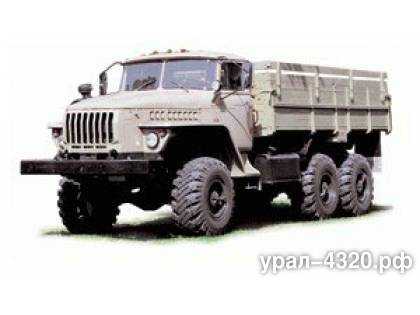

Технические характеристики автомобиля Урал-4320 Выпускаются Уральским автомобильным заводом с 1977 года. Кузов автомобиля — цельнометаллический с задним открывающимся бортом, дугами и тентом и откидными скамейками. Кабина — трехместная, цельнометаллическая. Автомобиль Урал-375Д оборудован специальными шинами с регулируемым давлением. Грузоподъемность, кг — 5000 Допустимая масса буксируемого прицепа, кг — 7000 Собственная масса, кг — 8020 (8440) #i В том числе на переднюю ось — 4020 (3930) #i В том числе на тележку — 4000 (4510) Полная масса, кг** — 13245 (13665) #i В том числе на переднюю ось — 4300 (4220) #i В том числе на тележку — 8945 (9445) Дорожные просветы под осью, мм: #i передней — 400 #i средней и задней — 400 Радиус поворота, м: #i по оси следа внешнего переднего колеса — 10,8 #i наружный габаритный — 11,4 Максимальная скорость, км/ч — 85 Тормозной путь со скорости 40 км/ч, м — 15 Контрольный расход топлива при скорости 40 км/ч, л/100 км — 26 Двигатель КамАЗ-740-III, дизельный, четырехтактный, восьмицилиндровый, V-образный. Диаметр цилиндра и ход поршня, мм — 120X120 Рабочий объем, л — 10,85 Степень сжатия — 17 Порядок работы цилиндров — 1—5—4—2—6—3-7-8 Максимальная мощность, л. с. (кВт) — 210 (154,4) при 2600 об/мин Максимальный крутящий момент, кгс-м (Н-м) — 65 (637,4) при 1400-1700 об/мин ТНВД — V-образный восьмисекционный золотникового типа Форсунки — закрытого типа Напряжение электрооборудования — 24 B Аккумуляторная батарея — 6СТ-190ТП 2 шт. Генератор — Г288 Регулятор напряжения — 11.3702.000 Стартер — СТ142-Б Сцепление двухдисковое сухое привод механический КамАЗ-14 Коробка передач КамАЗ-141, пятиступенчатая с синхронизаторами на II, III, IV и V передачах Раздаточная коробка двухступенчатая с межосевым блокируемым дифференциалом Главная передача двойная, пара конических спиральных и пара цилиндрических шестерен Передаточные числа: #i коробки передач — I—5,61; II—2,89; III-1,64; IV—1,0; V—0,723; З.Х.—5,31 #i раздаточной коробки — I—1,3; II—2,15 #i главной передачи — 7,32 Рулевой механизм двухзаходный червяк и зубчатый сектор с гидроусилителем, передаточное число — 21,5 Подвеска: #i передняя на двух полуэллиптических рессорах, амортизаторы гидравлические телескопические #i задняя балансирная на двух полуэллиптических рессорах с реактивными штангами Тормоза: #i рабочий барабанный гидропневматический, раздельный по гидравлической части #i стояночный барабанный на трансмиссию с механическим приводом. #i вспомогательный моторный Число колес — 6+1 Размер шин — 14,00-20 (370-508) Давление воздуха в шинах: #i передних колес, кгс/см2 — 3,2 #i задних колес, кгс/см2 — 3,2 Для повышения проходимости автомобиля допускается снижение давления воздуха до 0,5 кгс/см2. Заправочные объемы, л, и рекомендуемые эксплуатационные материалы: #i топливный бак основной — 210, #i дополнительный — 60, дизельное топливо (В скобках приведены данные для автомобиля с лебедкой). Габаритные размеры Источники информации #i Краткий автомобильный справочник. Москва «ТРАНСПОРТ» 1982 Издание девятое. Государственный Научно-Исследовательский Институт Автомобильного Транспорта НИИАТ.
