Малокалиберная автоматическая пушка — Википедия

Четырёхствольная зенитная 45-мм автоматическая установка СМ-20-ЗИФ, Шлиссельбург, музей под открытым небом «Эхо великих сражений». 20-мм автоматическая пушка Flak 30 на колесном лафете

Малокалиберная автоматическая пушка (также скорострельная автоматическая пушка) — вид (тип) автоматического оружия, калибр которого превышает калибр стрелкового оружия (винтовки и пулемёты), но меньше калибра полевой артиллерии^[1][2].

В настоящее время не существует однозначного и общепризнанного определения калибра оружия, начиная с которого оно принадлежит к малокалиберным пушкам, однако употребительным является представление о калибрах малокалиберных пушек, превышающих 15 мм, или иначе, начиная с 20 мм. Верхней границей диапазона калибров принято считать 50 (57) мм. Характерным отличием малокалиберных пушек является наличие автоматических устройств перезаряжания и более высокий темп стрельбы. Снаряды малокалиберных пушек характеризуются наличием ведущего пояска и центрирующего утолщения.

История

В 1883 году американским инженером Х. С. Максимом была создана 37-мм автоматическая пушка^[3]. Первоначально автоматические пушки использовались главным образом на кораблях для борьбы с миноносками и минными катерами^[4]. В период Первой мировой войны малокалиберные автоматические пушки периодически использовались как зенитные орудия, реже — как полевые орудия и средство вооружения бронеавтомобилей и бронепоездов^[5].

Впервые легкая скорострельная пушка была разработана более 80 лет тому назад и предназначалась для установки на самолёте^[6]. Родоначальником малокалиберных автоматических пушек принято считать 20-мм пушку Беккера массой 30 кг и темпом стрельбы 350 выстрелов в минуту. Боевое применение этой пушки началось в 1918 году на завершающем этапе Первой мировой войны. На её основе швейцарской фирмой SEMAG (Seebach Maschinenbau AG, впоследствии Oerlikon), было создано семейство автоматических пушек различного назначения. В 1940-е годы 20-мм авиационные пушки заменили собой несколько пулемётов, как обычного калибра, так и крупнокалиберных, широко применявшихся в то время, повысив эффективность действия оружия по воздушным и наземным целям. В результате увеличения калибра оружия появилась возможность снаряжения корпуса снаряда взрывчатым веществом и размещения в нём взрывателя, обеспечивающего подрыв снаряда при встрече с целью. Образующиеся при разрыве снаряда высокоскоростные осколки корпуса значительно увеличили вероятность поражения цели. Приблизительно в то же время, между двумя мировыми войнами, были созданы скорострельные зенитные пушки для защиты сухопутных войск и кораблей от самолётов, действующих на малых высотах, например, немецкая 20-мм пушка Flak 30 (разработана в 1920-х годах)

[7]. Также, в конце 1930-х — начале 1940-х годов получили распространение 20-мм автоматические пушки (созданные на базе зенитных или авиационных), устанавливавшиеся на лёгких танках и бронеавтомобилях (например, на немецком бронеавтомобиле Sd.Kfz.232 (1932 год), танке Pz.II (1936 год), итальянском танке L6/40 (1939 год) и советском танке Т-60 (1941 год). Высокая практическая скорострельность порядка 250 выстрелов в минуту, в то время, была реализована в калибре 20 мм. И в этом случае увеличенный объём снаряда и снаряжение его взрывчатым веществом позволили увеличить вероятность поражения скоростных целей.

Современное состояние

20-мм пушка Hispano-Suiza 820 L/85 (длина ствола 85 клб.), выпускавшаяся по лицензии компанией Rheinmetall, и стоявшая на вооружении сухопутных войск Германии до середины 1990-х годов под обозначением MK 20-1. Патрон 20×139 мм. Спаренная зенитная установка 20mm Zwilling на базе швейцарской пушки HS 820. Обозначение нижнего станка лафета HS 666A. Спаренная зенитная установка Flak 20mm Zwilling 1095 на базе пушки «Рейнметалл» Rh302. Патрон 20×139 мм.

1960-е годы ознаменовались появлением механизированных соединений сухопутных войск и широким использованием бронетранспортеров (БТР). БТР предназначались для защиты личного состава от огня стрелкового оружия, в связи с чем появилась необходимость поражения огнём малокалиберной артиллерии и этого типа бронемашин. Необходимо сказать, что сам БТР является наиболее подходящим носителем малокалиберной пушки. Одновременно для поражения защищенных (бронированных) целей необходим иной тип боеприпаса сравнительно с разрывным снарядом, укомплектованным взрывателем ударного действия. Для этого необходим боеприпас, кинетическая энергия которого используется для пробития брони, — патрон с бронебойным или с бронебойным подкалиберным снарядом. Зенитная пушка или артиллерийский автомат^[8] оказалась весьма эффективной в этом назначении благодаря высокой начальной скорости снаряда. Вероятно, поэтому целый ряд малокалиберных пушек конструктивно основывается на более ранних разработках зенитных систем. В 1960-е и 70-е годы на вооружение сухопутных войск стран НАТО в большом количестве поступали 20-мм системы: «Испано-Сюиза» HS 820 (см. фото), «Эрликон» 204K, «Эрликон» 5TG и им аналогичные. Одной из задач указанных систем являлось поражение БТР противника — в то время с противопульным бронированием, — для чего в боекомплекте пушек имелись патроны с бронебойным калиберным снарядом, подкалиберным с твёрдым сердечником, позднее подкалиберным с отделяемым поддоном снарядами.

Диапазон типовых целей современных скорострельных пушек практически не изменился. Развитие БТР привело к появлению боевых машин пехоты (БМП) с усиленным бронированием. Малокалиберная автоматическая пушка является основным вооружением современных БМП. Вместе с тем, решение задачи поражения бронезащиты существующих и перспективных целей связано с необходимостью улучшения тактико-технических характеристик существующих артиллерийских систем. Указанного можно достичь исключительно увеличением калибра оружия. С момента появления первой скорострельной пушки наблюдается непрерывный рост уровня защищенности всех типов целей, отражением чего является устойчивая тенденция повышения калибров пушек и создания специализированных снарядов бронебойного действия.

с 1980-х годов малокалиберные автоматические пушки занимают прочное место в следующих основных областях:

• Вооружение боевых броневых машин (ББМ) легкой весовой категории
• Лёгкие зенитные артиллерийские системы
• Артиллерийские комплексы ВМФ — зенитные и вспомогательного назначения
• Комплексы вооружения самолётов и вертолётов

Начиная с 1980-х годов были созданы специализированные зенитные артиллерийские комплексы ПВО для борьбы с ракетами, вертолётами и другими летательными аппаратами.

Авиационные пушки в результате длительного развития представляют одну из сложнейших систем, устанавливаемых на летательных аппаратах. Они характеризуются высоким темпом стрельбы и оснащены сложными системами подачи боеприпасов. К новым видам вооружения, появившимся на поле боя, относятся ударные вертолёты. Малокалиберная пушка, в свою очередь, является одним из основных видов вооружения этого эффективного носителя.

Общие требования

Малокалиберные пушки представляют сложный вид вооружения, к которому предъявляются требования обеспечения высокого темпа стрельбы, высоких начальных скоростей и высокой точности стрельбы. Калибры оружия должны быть достаточными для использования новых, постоянно совершенствуемых боеприпасов, необходимых для поражения современных высокозащищённых целей. Кроме того, поскольку пушки устанавливаются на различных носителях, они должны иметь небольшие массу и размеры.

Перспективные направления развития малокалиберной артиллерии

Британская БМП «Уорриор» с новой башней MTIP2 и 40-мм пушкой СТ40 под телескопический патрон.

• Увеличение калибра автоматических пушек, предназначенных для вооружения боевых бронированных машин сухопутных войск с 25—30 до 35—40—50 мм, связанное с ростом защищённости всех типов целей
  [9]. Увеличение калибра свыше 30 мм, в частности, позволяет реализовать схему программируемого воздушного (управляемого) подрыва с рациональным выходом массы металла корпуса снаряда в осколочные элементы, эффективные по живой силе в современных средствах индивидуальной броневой защиты (СИБ). Выстрел с бронебойным снарядом типа БОПС в калибрах повышенного могущества (d 35…57 мм) обеспечивает выведение из строя (по типу «невозможность передвижения») стоящих на вооружении БМП при единичном попадании.
• Бикалиберные системы со сменными стволами калибров 30/40 мм и 35/50 мм^[9][10];
• Пушки с нелинейной схемой заряжания и боеприпасами телескопического типа;
• Устойчивая тенденция роста максимального давления зарядной каморы с 470 МПа (штатных систем 25×137 мм и 30×173 мм) до 500—550 МПа (для перспективных систем повышенного могущества). Последнее предполагает, наряду с ростом напряженности баллистического решения, применение ствольных сталей повышенных прочности и надежности, использования современных методов проектирования, расчета на прочность и моделирования процессов динамического нагружения.
• Снижение технического рассеивания при стрельбе с ориентиром на реализованные значения перспективных систем с внешним приводом автоматики «Бушмастер II», «Бушмастер III» и CT40 до значений ≤ 0,3 мрад одиночными выстрелами и ≤ 0,5 мрад при стрельбе очередью.

Бикалиберная пушка

Устройство бикалиберной пушки со сменными стволами позволяет изменять калибр системы, то есть могущество оружия, простой операцией перестволения при внесении незначительных изменений в систему подачи, и базируется на сохранении габаритных размеров патронов обеих систем: одинаковых длин патронов и диаметров донных частей гильз^[9]. Достоинством бикалиберных систем являются минимальные расходы при переходе на более крупный калибр, связанные с едиными унифицированными узлами систем меньшего и крупного калибров.

Одним из отрицательных моментов бикалиберной пушечной системы является ограничение длины патрона большего калибра соответствующим значением нижестоящего патрона, и, соответственно, ограничение его дульной энергии. В современных системах для парирования этого недостатка патрон большего калибра может выполняться по схеме гильзового телескопического выстрела^[9], т.е. патрона, в котором снаряд полностью утоплен в цилиндрической гильзе и находится в окружении метательного заряда. Патрону большего калибра (50 мм) пушки Rh503 разработчиком, фирмой «Рейнметалл» в конце 1980-х гг. присвоено наименование (англ.) Supershot — супервыстрел. По аналогии в США 40-мм выстрел к бикалиберной пушке MK44 получил наименование SuperForty или сокращенно S40mm.

Бикалиберными пушками являются 15/20 мм «Маузер» MG-151, 35/50 мм пушки Рейнметалл Rh 503 и «Бушмастер IV», а также бикалиберная 30/40 мм пушка MK44 или «Бушмастер II».

По принципу действия автоматики малокалиберные пушки могут быть следующих типов

Типы боеприпасов

Отмечается распространенная в странах НАТО на протяжении последних десятилетий практика первоочередной «модернизации» боекомплектов стоящих на вооружении артиллерийских систем, состоящая в принятии новых боеприпасов повышенной эффективности, в противоположность наращиванию калибров артиллерийских комплексов. В частности в результате введения в боекомплекты современных выстрелов с бронебойными оперенными подкалиберными снарядами, снарядами воздушного подрыва с программируемыми многофункциональными взрывателями (типов ABM, PABM, 3Р и аналогичных^[12]), а также выстрелов нового поколения типов FAPDS, PELE и т.п., предназначенных для поражения небронированных и легкобронированных целей, и не содержащих заряда взрывчатого вещества и взрывателя. Тем самым, в совокупности достигается повышение эффективности поражающего действия по широкому комплексу целей и, соответственно, повышение выживаемость носителя вооружения без увеличения его калибра^[13].

Применительно к артсистемам, устанавливаемым на боевых бронированных машинах легкой категории, основным типом боеприпаса для поражения бронированных целей в калибрах 25…30…35 и 40 мм является бронебойный снаряд высокого удлинения с оперенным подкалиберным сердечником из тяжелого сплава^[9]. Для 40 мм патронов с традиционной гильзой бутылочной формы («Бофорс» 40х365 мм) и для патрона новой компоновочной схемы (телескопический выстрел) обеспечивается бронепробитие не хуже 100 мм/60°/1500 м с перспективой его увеличения на 15—25 % за счет совершенствования метательного заряда и материалов поддона.

Практически все перспективные комплексы вооружения предназначены для стрельбы боеприпасами управляемого подрыва с реализацией стандартизованной в странах НАТО схемы программирования взрывателя снарядов типа AHEAD (надульного программатора), либо в трактах питания пушечных систем («Бушмастер II», «Рейнметалл» Rh503, «Бофорс» L70 и CT40^[9]. При подрыве боеприпасов дистанционного управляемого подрыва типа PABM (Programmable Air Burst Munition) обеспечивается заданная эффективность осколочного поражения защищенной живой силы в СИБ.

Некоторые используемые калибры

Вторая мировая война

Послевоенный период

• 20×102 мм M39^ru_en, M61 Vulcan, M168, XM301^ru_en
• 20×128 мм Oerlikon 5TG
• 20×139 мм Hispano-Suiza HS.820, Rheinmetall Rh302
• 23×115 мм АМ-23 и ГШ-23
• 23×152 мм B ЗУ-23 и ЗСУ-23-4
• 23×260 мм Р-23
• 25×137 мм Oerlikon KBA, M242 Bushmaster
• 27×145 мм Mauser BK27
• 30×113 мм B ADEN/DEFA, GIAT 30 M781, Hughes M230
• 30×150 мм GIAT 30 M791
• 30×165 мм 2А42, 2А72, 6К30ГШ, АК-630
• 30×170 мм RARDEN, HS.831L, Oerlikon KCB
• 30×210 мм НН-30
• 30×173 мм GAU-8/A, Mauser Mk30, Mark 44
• 35×228 мм Oerlikon KDA, KDB, KDC, KDE, KDF

См. также

Литература

Примечания

1. ↑ Williams A.G. Rapid Fire. — Airlife Publishing Ltd., 2003, p. 276
2. ↑ Андерсен Ю. А., Дрожжин А. И., Лозик П. М. Противовоздушная оборона сухопутных войск. М.: Воениздат, 1979, с. 22, 262
3. ↑ Корабельные автоматические пушки
4. ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии. — Мн.:Харвест, 2000. ISBN 985-433-703-0. C.449
5. ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии. C.450-451
6. ↑ Hoffschmidt E.J. German Aircraft Guns WWI — WWII. — WE Inc. Publishers. Old Greenwich, Conn., 1969
7. ↑ А. Б. Широкорад. Бог войны Третьего рейха. — М.: АСТ, 2003. ISBN 5-17-015302-3. С.121-122
8. ↑ А — Бюро военных комиссаров / [под общ. ред. А. А. Гречко]. — М. : Военное изд-во М-ва обороны СССР, 1976. — С. 84—85. — (Советская военная энциклопедия : [в 8 т.] ; 1976—1980, т. 1).
9. ↑ ^{1 2 3 4 5 6} A Better Calibre of Effect: Infantry Welcoms Improved Cannon Systems. Jane’s International Defence Review, October 2007, pp.66-72.
10. ↑ McDonnel Douglas 35 mm/50 mm Bushmaster III Automatic Cannon. — Jane’s Armour and Artillery Upgrades 1995-1996, page 47.
11. ↑ 40 Cased telescoped armament system на сайте cta-international  (недоступная ссылка — история). Проверено 16 ноября 2014. Архивировано 30 декабря 2014 года.
12. ↑ Orbital ATK MK44 30mm BUSHMASTER II на youtube.com
13. ↑ Эффективность поражающего действия комплекса вооружения БМП «Бредли» на базе 25-мм пушки М242 «Бушмастер» при стрельбе по бронированным целям бронебойным подкалиберным снарядом М791 типа APDS-T была задана (1980 год) возможностью поражения в лобовой проекции советских БМП-1 и БМП-2 с обеспечением бронепробития 28 мм/60 градусов/2000 м. В начале 1990-х при появлении новой БМП-3 для возможности её поражения был принят на вооружение и поставлен на снабжение новый 25-мм выстрел М919 с бронебойным оперённым подкалиберным трассирующим снарядом с пораметрами бронепробития не хуже 37 мм/60/2000 м, что позволило повысить эффективность вооружения, и соответственно выживаемость БМП «Бредли», без модернизации её комплекса вооружения.

Ссылки

• Orbital ATK MK44 30mm BUSHMASTER II — демонстрационные испытания боеприпасов бикалиберной пушки Bushmaster II на yuotube.com.

Малокалиберная автоматическая пушка — это… Что такое Малокалиберная автоматическая пушка?

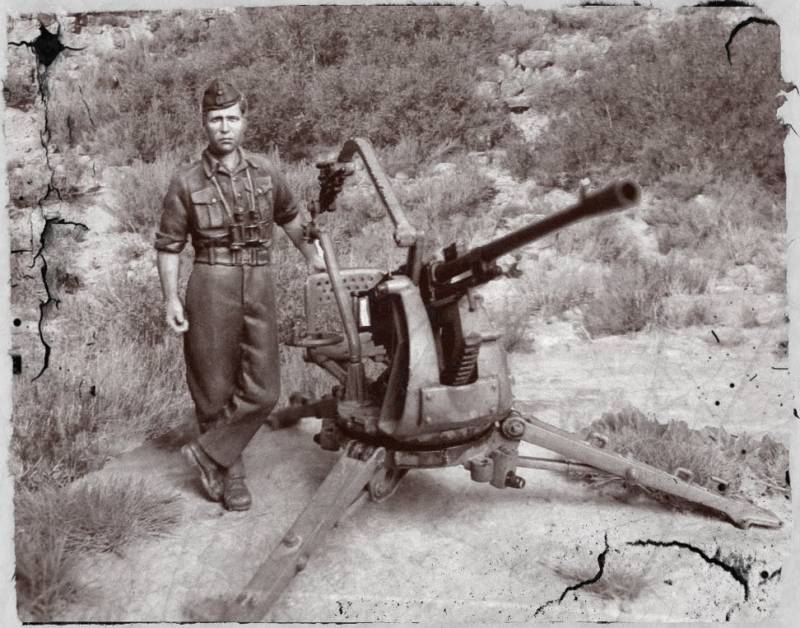

20-мм автоматическая пушка Flak 30 на колесном лафете

Малокалиберная автоматическая пушка (также скорострельная автоматическая пушка) — вид автоматического оружия, калибр которого превышает калибр стрелкового оружия (винтовки и пулемёты), но меньше калибра полевой артиллерии^[1][2]. В настоящее время не существует однозначного и общепризнанного определения калибра оружия, начиная с которого оно принадлежит к малокалиберным пушкам, однако употребительным является представление о калибрах малокалиберных пушек, превышающих 15 мм, или иначе, начиная с 20 мм. Верхней границей диапазона калибров принято считать 50 (57) мм. Характерным отличием малокалиберных пушек является наличие автоматических устройств перезаряжания и более высокий темп стрельбы. Снаряды малокалиберных пушек характеризуются наличием ведущего пояска и центрирующего утолщения.

История

Листовка о запетентованном в 1718 году «пулемёте» Джеймса Пакла, также изображены барабаны для круглых и квадратных пуль.

Ещё в XVIII веке было изобретено опередившее своё время 32 мм ружьё Пакла.

В 1883 году американским инженером Х. С. Максимом была создана малокалиберная 37-мм автоматическая пушка^[3]. Первоначально автоматические пушки использовались главным образом на кораблях для борьбы с миноносками и минными катерами^[4]. В период Первой мировой войны малокалиберные автоматические пушки периодически использовались как зенитные орудия, реже — как полевые орудия и средство вооружения бронеавтомобилей и бронепоездов^[5].

Впервые легкая скорострельная пушка была разработана более 80 лет тому назад и предназначалась для установки на самолёте^[6]. Родоначальником малокалиберных автоматических пушек принято считать 20-мм пушку Беккера массой 30 кг и темпом стрельбы 350 выстрелов в минуту. Боевое применение этой пушки началось в 1918 году на завершающем этапе Первой мировой войны. На её основе швейцарской фирмой SEMAG (Seebach Maschinenbau AG), впоследствии Oerlikon, было создано семейство автоматических пушек различного назначения. В 1940-е годы 20-мм авиационные пушки заменили собой несколько пулеметов, как обычного калибра, так и крупнокалиберных, широко применявшихся в то время, повысив эффективность действия оружия по воздушным и наземным целям. В результате увеличения калибра оружия появилась возможность снаряжения корпуса снаряда взрывчатым веществом и размещения в нём взрывателя, обеспечивающего подрыв снаряда при встрече с целью. Образующиеся при разрыве снаряда высокоскоростные осколки корпуса значительно увеличили вероятность поражения цели. Приблизительно в то же время, между двумя мировыми войнами, были созданы скорострельные зенитные пушки для защиты сухопутных войск и кораблей от самолётов, действующих на малых высотах, например, немецкая 20-мм пушка Flak 30 (разработана в 1920-х годах)^[7]. Также в конце 1930-х — начале 1940-х годов получили распространение 20-мм автоматические пушки (созданные на базе зенитных или авиационных), устанавливашиеся на легких танках и бронеавтомобилях (например, на немецком бронеавтомобиле Sd.Kfz.232 (1932 год), танке Pz.II (1936 год), итальянском танке L6/40 (1939 год) и советском танке Т-60 (1941 год). Высокая практическая скорострельность порядка 250 выстрелов в минуту, в то время, была реализована в калибре 20 мм. И в этом случае увеличенный объём снаряда и снаряжение его взрывчатым веществом позволили увеличить вероятность поражения скоростных целей.

Современное состояние

Спаренная зенитная установка Flak 20mm Zwilling 1095 на базе пушки «Рейнметалл» Rh302

1960-е годы ознаменовались появлением механизированных соединений сухопутных войск и широким использованием бронетранспортеров (БТР). БТР предназначались для защиты личного состава от огня стрелкового оружия, в связи с чем появилась необходимость поражения огнем малокалиберной артиллерии и этого типа бронемашин. Необходимо сказать, что сам БТР является наиболее подходящим носителем малокалиберной пушки. Одновременно для поражения защищенных (бронированных) целей необходим иной тип боеприпаса сравнительно с разрывным снарядом, укомплектованным взрывателем ударного действия. Для этого необходим боеприпас, кинетическая энергия которого используется для пробития брони, — патрон с бронебойным или с бронебойным подкалиберным снарядом. Зенитная пушка или артиллерийский автомат^[8] оказалась весьма эффективной в этом назначении благодаря высокой начальной скорости снаряда. Вероятно, поэтому целый ряд малокалиберных пушек конструктивно основывается на более ранних разработках зенитных систем. В 1960-е и 70-е годы на вооружение сухопутных войск стран НАТО в большом количестве поступали 20-мм системы: «Испано-Сюиза» HS.820, «Эрликон» 204K, «Эрликон» 5TG и им аналогичные. Одной из задач указанных систем являлось поражение БТР противника — в то время с противопульным бронированием, — для чего в боекомплекте пушек имелись патроны с бронебойным калиберным снарядом, подкалиберным с твердым сердечником, позднее подкалиберным с отделяемым поддоном снарядами.

Диапазон типовых целей современных скорострельных пушек практически не изменился. Развитие БТР привело к появлению боевых машин пехоты (БМП) с усиленным бронированием. Малокалиберная автоматическая пушка является основным вооружением современных БМП. Вместе с тем, решение задачи поражения бронезащиты существующих и перспективных целей связано с необходимостью улучшения тактико-технических характеристик существующих артиллерийских систем. Указанного можно достичь исключительно увеличением калибра оружия. С момента появления первой скорострельной пушки наблюдается непрерывный рост уровня защищенности всех типов целей, отражением чего является устойчивая тенденция повышения калибров пушек и создания специализированных снарядов бронебойного действия.

с 1980-х годов малокалиберные автоматические пушки занимают прочное место в следующих основных областях:

• Вооружение боевых бронированных машин (ББМ) легкой весовой категории
• Легкие зенитные артиллерийские системы
• Артиллерийские комплексы ВМС — зенитные и вспомогательного назначения
• Комплексы вооружения самолетов и вертолетов

Начиная с 1980-х годов были созданы специализированные зенитные артиллерийские комплексы ПВО для борьбы с ракетами, вертолетами и другими летательными аппаратами.

Авиационные пушки в результате длительного развития представляют одну из сложнейших систем, устанавливаемых на летательных аппаратах. Они характеризуются высоким темпом стрельбы и оснащены сложными системами подачи боеприпасов. К новым видам вооружения, появившимся на поле боя, относятся ударные вертолеты. Малокалиберная пушка, в свою очередь, является одним из основных видов вооружения этого эффективного носителя.

Общие требования

Малокалиберные пушки представляют сложный вид вооружения, к которому предъявляются требования обеспечения высокого темпа стрельбы, высоких начальных скоростей и высокой точности стрельбы. Калибры оружия должны быть достаточными для использования новых, постоянно совершенствуемых боеприпасов, необходимых для поражения современных высокозащищенных целей. Кроме того, поскольку пушки устанавливаются на различных носителях, они должны иметь небольшие массу и размеры.

Перспективы развития малокалиберных автоматических пушек

• Увеличение калибра автоматических пушек, предназначенных для вооружения боевых бронированных машин (ББМ) сухопутных войск с 25 — 30 до 35 (40) — 50 мм
• Бикалиберные пушки со сменными стволами калибров 30/40 мм и 35/50 мм

• Пушки с нелинейной схемой заряжания и боеприпасами телескопического типа

Бикалиберная пушка

Устройство бикалиберной пушки со сменными стволами позволяет изменять калибр системы, то есть могущество оружия, простой операцией перестволения при внесении незначительных изменений в систему подачи, и базируется на сохранении габаритных размеров патронов обеих систем: одинаковых длин патронов и диаметров донных частей гильз. Одним из отрицательных моментов бикалиберной пушечной системы является ограничение длины патрона большего калибра соответствующим значением нижестоящего патрона, и, соответственно, ограничение его дульной энергии. В современных системах для парирования этого недостатка патрон большего калибра выполняется по схеме гильзового телескопического выстрела.

Бикалиберными пушками являются 15/20 мм «Маузер» MG-151, 35/50 мм пушки Рейнметалл Rh 503 и «Бушмастер IV», а также бикалиберная 30/40 мм пушка MK44 или «Бушмастер II».

По принципу действия автоматики малокалиберные пушки могут быть следующих типов.

Типы боеприпасов

Некоторые используемые калибры

Вторая мировая война

Послевоенный период

• 20×102 мм M39 (англ.)русск., M61 Vulcan, M168
• 20×128 мм Oerlikon 5TG
• 20×139 мм Hispano-Suiza HS.820, Rheinmetall Rh302
• 23×115 мм АМ-23 и ГШ-23
• 23×152 мм ЗУ-23 и ЗСУ-23-4
• 25×137 мм Oerlikon KBA, M242 Bushmaster
• 27×145 мм Mauser BK27
• 30×113 мм ADEN/DEFA
• 30×170 мм RARDEN, HS.831L, Oerlikon KCB
• 30×173 мм GAU-8/A, Mauser Mk30
• 35×228 мм Oerlikon KDA, KDB, KDC, KDE, KDF

Примечания

1. ↑ Williams A.G. Rapid Fire. — Airlife Publishing Ltd., 2003, p. 276
2. ↑ Андерсен Ю. А., Дрожжин А. И., Лозик П. М. Противовоздушная оборона сухопутных войск. М.: Воениздат, 1979, с. 22, 262
3. ↑ Корабельные автоматические пушки
4. ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии. — Мн.:Харвест, 2000. ISBN 985-433-703-0. C.449
5. ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии. C.450-451
6. ↑ Hoffschmidt E.J. German Aircraft Guns WWI — WWII. — WE Inc. Publishers. Old Greenwich, Conn., 1969
7. ↑ А. Б. Широкорад. Бог войны Третьего рейха. — М.: АСТ, 2003. ISBN 5-17-015302-3. С.121-122
8. ↑ Советская военная энциклопедия. — Т. 1. — С. 84—85.

Литература

Малокалиберная автоматическая пушка — Википедия

Четырёхствольная зенитная 45-мм автоматическая установка СМ-20-ЗИФ, Шлиссельбург, музей под открытым небом «Эхо великих сражений». 20-мм автоматическая пушка Flak 30 на колесном лафете

Малокалиберная автоматическая пушка (также скорострельная автоматическая пушка) — вид (тип) автоматического оружия, калибр которого превышает калибр стрелкового оружия (винтовки и пулемёты), но меньше калибра полевой артиллерии^[1][2].

В настоящее время не существует однозначного и общепризнанного определения калибра оружия, начиная с которого оно принадлежит к малокалиберным пушкам, однако употребительным является представление о калибрах малокалиберных пушек, превышающих 15 мм, или иначе, начиная с 20 мм. Верхней границей диапазона калибров принято считать 50 (57) мм. Характерным отличием малокалиберных пушек является наличие автоматических устройств перезаряжания и более высокий темп стрельбы. Снаряды малокалиберных пушек характеризуются наличием ведущего пояска и центрирующего утолщения.

История

В 1883 году американским инженером Х. С. Максимом была создана 37-мм автоматическая пушка^[3]. Первоначально автоматические пушки использовались главным образом на кораблях для борьбы с миноносками и минными катерами^[4]. В период Первой мировой войны малокалиберные автоматические пушки периодически использовались как зенитные орудия, реже — как полевые орудия и средство вооружения бронеавтомобилей и бронепоездов^[5].

Впервые легкая скорострельная пушка была разработана более 80 лет тому назад и предназначалась для установки на самолёте^[6]. Родоначальником малокалиберных автоматических пушек принято считать 20-мм пушку Беккера массой 30 кг и темпом стрельбы 350 выстрелов в минуту. Боевое применение этой пушки началось в 1918 году на завершающем этапе Первой мировой войны. На её основе швейцарской фирмой SEMAG (Seebach Maschinenbau AG, впоследствии Oerlikon), было создано семейство автоматических пушек различного назначения. В 1940-е годы 20-мм авиационные пушки заменили собой несколько пулемётов, как обычного калибра, так и крупнокалиберных, широко применявшихся в то время, повысив эффективность действия оружия по воздушным и наземным целям. В результате увеличения калибра оружия появилась возможность снаряжения корпуса снаряда взрывчатым веществом и размещения в нём взрывателя, обеспечивающего подрыв снаряда при встрече с целью. Образующиеся при разрыве снаряда высокоскоростные осколки корпуса значительно увеличили вероятность поражения цели. Приблизительно в то же время, между двумя мировыми войнами, были созданы скорострельные зенитные пушки для защиты сухопутных войск и кораблей от самолётов, действующих на малых высотах, например, немецкая 20-мм пушка Flak 30 (разработана в 1920-х годах)^[7]. Также, в конце 1930-х — начале 1940-х годов получили распространение 20-мм автоматические пушки (созданные на базе зенитных или авиационных), устанавливавшиеся на лёгких танках и бронеавтомобилях (например, на немецком бронеавтомобиле Sd.Kfz.232 (1932 год), танке Pz.II (1936 год), итальянском танке L6/40 (1939 год) и советском танке Т-60 (1941 год). Высокая практическая скорострельность порядка 250 выстрелов в минуту, в то время, была реализована в калибре 20 мм. И в этом случае увеличенный объём снаряда и снаряжение его взрывчатым веществом позволили увеличить вероятность поражения скоростных целей.

Современное состояние

20-мм пушка Hispano-Suiza 820 L/85 (длина ствола 85 клб.), выпускавшаяся по лицензии компанией Rheinmetall, и стоявшая на вооружении сухопутных войск Германии до середины 1990-х годов под обозначением MK 20-1. Патрон 20×139 мм. Спаренная зенитная установка 20mm Zwilling на базе швейцарской пушки HS 820. Обозначение нижнего станка лафета HS 666A. Спаренная зенитная установка Flak 20mm Zwilling 1095 на базе пушки «Рейнметалл» Rh302. Патрон 20×139 мм.

1960-е годы ознаменовались появлением механизированных соединений сухопутных войск и широким использованием бронетранспортеров (БТР). БТР предназначались для защиты личного состава от огня стрелкового оружия, в связи с чем появилась необходимость поражения огнём малокалиберной артиллерии и этого типа бронемашин. Необходимо сказать, что сам БТР является наиболее подходящим носителем малокалиберной пушки. Одновременно для поражения защищенных (бронированных) целей необходим иной тип боеприпаса сравнительно с разрывным снарядом, укомплектованным взрывателем ударного действия. Для этого необходим боеприпас, кинетическая энергия которого используется для пробития брони, — патрон с бронебойным или с бронебойным подкалиберным снарядом. Зенитная пушка или артиллерийский автомат^[8] оказалась весьма эффективной в этом назначении благодаря высокой начальной скорости снаряда. Вероятно, поэтому целый ряд малокалиберных пушек конструктивно основывается на более ранних разработках зенитных систем. В 1960-е и 70-е годы на вооружение сухопутных войск стран НАТО в большом количестве поступали 20-мм системы: «Испано-Сюиза» HS 820 (см. фото), «Эрликон» 204K, «Эрликон» 5TG и им аналогичные. Одной из задач указанных систем являлось поражение БТР противника — в то время с противопульным бронированием, — для чего в боекомплекте пушек имелись патроны с бронебойным калиберным снарядом, подкалиберным с твёрдым сердечником, позднее подкалиберным с отделяемым поддоном снарядами.

Диапазон типовых целей современных скорострельных пушек практически не изменился. Развитие БТР привело к появлению боевых машин пехоты (БМП) с усиленным бронированием. Малокалиберная автоматическая пушка является основным вооружением современных БМП. Вместе с тем, решение задачи поражения бронезащиты существующих и перспективных целей связано с необходимостью улучшения тактико-технических характеристик существующих артиллерийских систем. Указанного можно достичь исключительно увеличением калибра оружия. С момента появления первой скорострельной пушки наблюдается непрерывный рост уровня защищенности всех типов целей, отражением чего является устойчивая тенденция повышения калибров пушек и создания специализированных снарядов бронебойного действия.

с 1980-х годов малокалиберные автоматические пушки занимают прочное место в следующих основных областях:

• Вооружение боевых броневых машин (ББМ) легкой весовой категории
• Лёгкие зенитные артиллерийские системы
• Артиллерийские комплексы ВМФ — зенитные и вспомогательного назначения
• Комплексы вооружения самолётов и вертолётов

Начиная с 1980-х годов были созданы специализированные зенитные артиллерийские комплексы ПВО для борьбы с ракетами, вертолётами и другими летательными аппаратами.

Авиационные пушки в результате длительного развития представляют одну из сложнейших систем, устанавливаемых на летательных аппаратах. Они характеризуются высоким темпом стрельбы и оснащены сложными системами подачи боеприпасов. К новым видам вооружения, появившимся на поле боя, относятся ударные вертолёты. Малокалиберная пушка, в свою очередь, является одним из основных видов вооружения этого эффективного носителя.

Общие требования

Малокалиберные пушки представляют сложный вид вооружения, к которому предъявляются требования обеспечения высокого темпа стрельбы, высоких начальных скоростей и высокой точности стрельбы. Калибры оружия должны быть достаточными для использования новых, постоянно совершенствуемых боеприпасов, необходимых для поражения современных высокозащищённых целей. Кроме того, поскольку пушки устанавливаются на различных носителях, они должны иметь небольшие массу и размеры.

Перспективные направления развития малокалиберной артиллерии

Британская БМП «Уорриор» с новой башней MTIP2 и 40-мм пушкой СТ40 под телескопический патрон.

• Увеличение калибра автоматических пушек, предназначенных для вооружения боевых бронированных машин сухопутных войск с 25—30 до 35—40—50 мм, связанное с ростом защищённости всех типов целей^[9]. Увеличение калибра свыше 30 мм, в частности, позволяет реализовать схему программируемого воздушного (управляемого) подрыва с рациональным выходом массы металла корпуса снаряда в осколочные элементы, эффективные по живой силе в современных средствах индивидуальной броневой защиты (СИБ). Выстрел с бронебойным снарядом типа БОПС в калибрах повышенного могущества (d 35…57 мм) обеспечивает выведение из строя (по типу «невозможность передвижения») стоящих на вооружении БМП при единичном попадании.
• Бикалиберные системы со сменными стволами калибров 30/40 мм и 35/50 мм^[9][10];
• Пушки с нелинейной схемой заряжания и боеприпасами телескопического типа;
• Устойчивая тенденция роста максимального давления зарядной каморы с 470 МПа (штатных систем 25×137 мм и 30×173 мм) до 500—550 МПа (для перспективных систем повышенного могущества). Последнее предполагает, наряду с ростом напряженности баллистического решения, применение ствольных сталей повышенных прочности и надежности, использования современных методов проектирования, расчета на прочность и моделирования процессов динамического нагружения.
• Снижение технического рассеивания при стрельбе с ориентиром на реализованные значения перспективных систем с внешним приводом автоматики «Бушмастер II», «Бушмастер III» и CT40 до значений ≤ 0,3 мрад одиночными выстрелами и ≤ 0,5 мрад при стрельбе очередью.

Бикалиберная пушка

Устройство бикалиберной пушки со сменными стволами позволяет изменять калибр системы, то есть могущество оружия, простой операцией перестволения при внесении незначительных изменений в систему подачи, и базируется на сохранении габаритных размеров патронов обеих систем: одинаковых длин патронов и диаметров донных частей гильз^[9]. Достоинством бикалиберных систем являются минимальные расходы при переходе на более крупный калибр, связанные с едиными унифицированными узлами систем меньшего и крупного калибров.

Одним из отрицательных моментов бикалиберной пушечной системы является ограничение длины патрона большего калибра соответствующим значением нижестоящего патрона, и, соответственно, ограничение его дульной энергии. В современных системах для парирования этого недостатка патрон большего калибра может выполняться по схеме гильзового телескопического выстрела^[9], т.е. патрона, в котором снаряд полностью утоплен в цилиндрической гильзе и находится в окружении метательного заряда. Патрону большего калибра (50 мм) пушки Rh503 разработчиком, фирмой «Рейнметалл» в конце 1980-х гг. присвоено наименование (англ.) Supershot — супервыстрел. По аналогии в США 40-мм выстрел к бикалиберной пушке MK44 получил наименование SuperForty или сокращенно S40mm.

Бикалиберными пушками являются 15/20 мм «Маузер» MG-151, 35/50 мм пушки Рейнметалл Rh 503 и «Бушмастер IV», а также бикалиберная 30/40 мм пушка MK44 или «Бушмастер II».

По принципу действия автоматики малокалиберные пушки могут быть следующих типов

Типы боеприпасов

Отмечается распространенная в странах НАТО на протяжении последних десятилетий практика первоочередной «модернизации» боекомплектов стоящих на вооружении артиллерийских систем, состоящая в принятии новых боеприпасов повышенной эффективности, в противоположность наращиванию калибров артиллерийских комплексов. В частности в результате введения в боекомплекты современных выстрелов с бронебойными оперенными подкалиберными снарядами, снарядами воздушного подрыва с программируемыми многофункциональными взрывателями (типов ABM, PABM, 3Р и аналогичных^[12]), а также выстрелов нового поколения типов FAPDS, PELE и т.п., предназначенных для поражения небронированных и легкобронированных целей, и не содержащих заряда взрывчатого вещества и взрывателя. Тем самым, в совокупности достигается повышение эффективности поражающего действия по широкому комплексу целей и, соответственно, повышение выживаемость носителя вооружения без увеличения его калибра^[13].

Применительно к артсистемам, устанавливаемым на боевых бронированных машинах легкой категории, основным типом боеприпаса для поражения бронированных целей в калибрах 25…30…35 и 40 мм является бронебойный снаряд высокого удлинения с оперенным подкалиберным сердечником из тяжелого сплава^[9]. Для 40 мм патронов с традиционной гильзой бутылочной формы («Бофорс» 40х365 мм) и для патрона новой компоновочной схемы (телескопический выстрел) обеспечивается бронепробитие не хуже 100 мм/60°/1500 м с перспективой его увеличения на 15—25 % за счет совершенствования метательного заряда и материалов поддона.

Практически все перспективные комплексы вооружения предназначены для стрельбы боеприпасами управляемого подрыва с реализацией стандартизованной в странах НАТО схемы программирования взрывателя снарядов типа AHEAD (надульного программатора), либо в трактах питания пушечных систем («Бушмастер II», «Рейнметалл» Rh503, «Бофорс» L70 и CT40^[9]. При подрыве боеприпасов дистанционного управляемого подрыва типа PABM (Programmable Air Burst Munition) обеспечивается заданная эффективность осколочного поражения защищенной живой силы в СИБ.

Некоторые используемые калибры

Вторая мировая война

Послевоенный период

• 20×102 мм M39^ru_en, M61 Vulcan, M168, XM301^ru_en
• 20×128 мм Oerlikon 5TG
• 20×139 мм Hispano-Suiza HS.820, Rheinmetall Rh302
• 23×115 мм АМ-23 и ГШ-23
• 23×152 мм B ЗУ-23 и ЗСУ-23-4
• 23×260 мм Р-23
• 25×137 мм Oerlikon KBA, M242 Bushmaster
• 27×145 мм Mauser BK27
• 30×113 мм B ADEN/DEFA, GIAT 30 M781, Hughes M230
• 30×150 мм GIAT 30 M791
• 30×165 мм 2А42, 2А72, 6К30ГШ, АК-630
• 30×170 мм RARDEN, HS.831L, Oerlikon KCB
• 30×210 мм НН-30
• 30×173 мм GAU-8/A, Mauser Mk30, Mark 44
• 35×228 мм Oerlikon KDA, KDB, KDC, KDE, KDF

См. также

Литература

Примечания

1. ↑ Williams A.G. Rapid Fire. — Airlife Publishing Ltd., 2003, p. 276
2. ↑ Андерсен Ю. А., Дрожжин А. И., Лозик П. М. Противовоздушная оборона сухопутных войск. М.: Воениздат, 1979, с. 22, 262
3. ↑ Корабельные автоматические пушки
4. ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии. — Мн.:Харвест, 2000. ISBN 985-433-703-0. C.449
5. ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии. C.450-451
6. ↑ Hoffschmidt E.J. German Aircraft Guns WWI — WWII. — WE Inc. Publishers. Old Greenwich, Conn., 1969
7. ↑ А. Б. Широкорад. Бог войны Третьего рейха. — М.: АСТ, 2003. ISBN 5-17-015302-3. С.121-122
8. ↑ А — Бюро военных комиссаров / [под общ. ред. А. А. Гречко]. — М. : Военное изд-во М-ва обороны СССР, 1976. — С. 84—85. — (Советская военная энциклопедия : [в 8 т.] ; 1976—1980, т. 1).
9. ↑ ^{1 2 3 4 5 6} A Better Calibre of Effect: Infantry Welcoms Improved Cannon Systems. Jane’s International Defence Review, October 2007, pp.66-72.
10. ↑ McDonnel Douglas 35 mm/50 mm Bushmaster III Automatic Cannon. — Jane’s Armour and Artillery Upgrades 1995-1996, page 47.
11. ↑ 40 Cased telescoped armament system на сайте cta-international  (недоступная ссылка — история). Проверено 16 ноября 2014. Архивировано 30 декабря 2014 года.
12. ↑ Orbital ATK MK44 30mm BUSHMASTER II на youtube.com
13. ↑ Эффективность поражающего действия комплекса вооружения БМП «Бредли» на базе 25-мм пушки М242 «Бушмастер» при стрельбе по бронированным целям бронебойным подкалиберным снарядом М791 типа APDS-T была задана (1980 год) возможностью поражения в лобовой проекции советских БМП-1 и БМП-2 с обеспечением бронепробития 28 мм/60 градусов/2000 м. В начале 1990-х при появлении новой БМП-3 для возможности её поражения был принят на вооружение и поставлен на снабжение новый 25-мм выстрел М919 с бронебойным оперённым подкалиберным трассирующим снарядом с пораметрами бронепробития не хуже 37 мм/60/2000 м, что позволило повысить эффективность вооружения, и соответственно выживаемость БМП «Бредли», без модернизации её комплекса вооружения.

Ссылки

• Orbital ATK MK44 30mm BUSHMASTER II — демонстрационные испытания боеприпасов бикалиберной пушки Bushmaster II на yuotube.com.

крупнокалиберный пулемёт или малокалиберная пушка?

Очень часто в разговорах об крупнокалиберном стрелковом оружии мы сталкиваемся со странной для XXI века метаморфозой. В отношении одного и того же оружия существуют совершенно противоположные подходы. В частности, такое мнение существует в отношении 14,5-мм КПВ. Что это? Крупнокалиберный пулемет или все же малокалиберная автоматическая пушка?

Кто победит в противостоянии малого калибра пушек и крупного калибра пулеметов? В чем разница сопоставимых, в принципе, «стволов»? Откуда вообще пошло это разночтение в восприятии скорострельных пушек и крупнокалиберных пулеметов?

Неразбериха эта началась уже в момент появления первого пулемета-пушки. Наверное, именно так необходимо сказать об рибадекине. Пушке, состоящей из 12 стволов малого калибра, закрепленных на подвижном лафете. Принцип действия был прост. Прокручивая лафет, расчет уничтожает противника беглым или залповым огнем.

Впервые об этом оружии упоминается ещё в 1340 году. Именно тогда войска французского короля Эдварда III использовала рибадекины. 12 стволов — 12 ядер мелкого калибра по противнику. Да, 700 лет тому назад подход к уничтожению ближнего тоже опирался на прогресс.

В дальнейшем рибадекины использовались во многих битвах. Менялось количество стволов, менялся калибр. Но принцип действия оружия сохранялся. Пулемет-пушка с несколькими стволами.

Серьезно говорить о пулемете, наверное, можно начинать с изобретения в 1862 году Ричардом Гатлингом скорострельного многоствольного стрелкового орудия. Несколько нарезных стволов в этом орудии были соединены не в плоскости, а по кругу. И вращались с помощью ручного привода. При этом за один оборот каждый ствол делал один выстрел.

Интересен был механизм заряжания орудия. После выстрела ствол освобождался от гильзы, а заряжание производилось через расположенный сверху магазин за счет использования силы тяжести. То есть насыпом. Обученный расчет при использовании ручного привода вращения ствола мог обеспечить скорострельность до 1000 выстрелов в минуту!

Однако уже в самом названии оружия отразилось отношение к нему у военных. Пулемет или все же орудие? Ответа на этот вопрос не дал и сам изобретатель. Что не помешало в 1866 году принять орудие на вооружение американской армии. При этом американцы прекрасно знали и о недостатках орудия. Простота подачи патрона вызывала заклинивание от перекосов. А орудийный лафет был достаточно громоздким.

Полностью отказаться от «артиллерийской» составляющей позволило только изобретение одноствольных пулеметов. В 1884 году Хайрем Стивенсон Максим запатентовал свой знаменитый пулемет. Но появление изделия Максима действительно перевело пулеметы в разряд стрелкового вооружения. 11,43 мм, а именно таким и был первоначальный калибр пулемета, явно не тянет на малокалиберную пушку.

А как развивалось другое направление? Направление автоматических пушек?

Прежде всего следует понять, что же это такое сегодня — автоматическая пушка. В различных источниках и при многочисленных обсуждениях этого вопроса ответы настолько разнятся, что у неподготовленного читателя голова идет кругом. Именно поэтому дадим определение самого понятия малокалиберной (скорострельной) автоматической пушки.

Это вид автоматического оружия, калибр которого превышает калибр стрелкового оружия, но меньше калибра полевой артиллерии. Но так как в настоящее время в мире не существует понятия калибра стрелкового оружия, то и понятие малого артиллерийского калибра размыто.

Некоторые эксперты говорят о пушках уже начиная с калибра 15 мм. Другие — с 20 мм. Гораздо проще определить верхний предел малого калибра. Но и тут есть разночтения, связанные с конкретными странами-производителями вооружения. Общепринят верхний предел малого калибра в 50-57 мм.

В чем же отличие пушек, кроме калибра? Наличие автоматического устройства для перезаряжания? Высокий темп стрельбы? Но этим может «похвастаться» и пулемет. Отличие в используемом боеприпасе. Пушка использует снаряд, а не пулю. Такие снаряды характеризуются наличием ведущих поясков, центрирующего утолщения и наличия заряда ВВ и взрывателя.

Интересно, что изобретателем автоматической пушки является тот же человек, что изобрел и первый полноценный пулемет. Да-да, Хайрем Стивенсон Максим! В 1883 году именно Максим изобрел 37-мм автоматическую пушку QF 1-фунтовую. В принципе, это был увеличенный пулемет Максима.

Первые такие пушки Максим привез в Россию уже в 1888 году. Но они не впечатлили военное ведомство. Максим модернизировал пушку и через год привез второй вариант. Долгая эпопея пушки Максима закончилась все-таки закупкой двух экземпляров в 1889 году. А с 1901 году Обуховский завод изготовил первый российский образец пушки Максима для военно-морского ведомства.

Увы, но преимущества пулемета Максима стали недостатками пушки Максима. Сложность изготовления, матерчатая лента для подачи снарядов, длинный путь снаряда до выстрела очень осложняли стрельбу. А преимущество автомата при стрельбе по катерам и миноносцам противника не особо сказывались в боевых действиях. Для стрельбы хватало 37 мм и 47 мм. револьверных и одноствольных пушек Гочкиса.

Автоматические пушки Максима «вернулись» в Россию в 1918 году. Именно потому их почти невозможно увидеть в русской армии в Первую мировую, но эти пушки вполне наблюдаются в гражданскую войну. В других же армиях автоматические пушки использовались для вооружения бронеавтомобилей, бронепоездов, зенитных батарей. Редко как полевые орудия.

Внимательные читатели заметили, что первые автоматические пушки никак не могли быть приравнены к пулеметам. Калибры 37 и 47 мм для пулемета недоступны. А как же легкие автоматические пушки? Те самые, которые вызывают споры даже сейчас?

А тут тоже не без детектива.

Родоначальником легких скорострельных пушек следует считать 20-мм пушку Беккера. Пушка предназначена для установки на самолеты, а потому отличалась малым весом (30 кг) и большой скорострельностью — 350 выстрелов в минуту.

Именно на основе пушки Беккера швейцарская фирма Seebach Maschinenbau AG (SEMAG), которая больше известна как фирма «Oerlikon», создала целое семейство автоматических пушек различного назначения.

Уже к 40-м годам прошлого века 20-мм автоматические пушки заменили во многих армиях мира пулеметы. Причем это касалось не только обычных калибров, но и крупнокалиберного оружия. Прежде всего, такие пушки применялись против авиации и укрепленных наземных целей. Например. немецкая 20-мм пушка Flak 30, разработанная в 20-х годах.

Почему это произошло? Ответ очевиден. Увеличение калибра, пусть даже не существенное, дало возможность оснащать снаряды ВВ и устанавливать взрыватели. А это обеспечивало гораздо большую эффективность действия оружия. Ликвидировалось само понятие «излет пули». Снаряд при разрыве дает множество высокоскоростных осколков.

Однако говорить об автоматических пушках как об оружии для и против самолетов было бы неверно. То, что мы наблюдаем сегодня в сухопутных войсках, а именно, вооружение бронированных машин автоматическими малокалиберными пушками, началось ещё в предвоенный период.

Стоит напомнить некоторые танки и бронеавтомобили того периода, где использовались созданные на базе авиационных автоматических пушек 20-мм автоматические орудия. Бронеавтомобиль Германии Sd. Kfz 232 (1932), танки Pz.II (1936 год, Германия), L6/40 (1939 год, Италия), Т-60 (1941 год, СССР).

Эти машины не могли использоваться для борьбы с хорошо бронированными целями, но скорострельность, до 250 выстрелов в минуту, и снаряды обеспечивали поражение скоростных целей на приличном расстоянии. Более того, эта вероятность увеличивалась в разы.

Плюс, вполне ожидаемо, осколочно-фугасный снарядик был не самым желанным гостем в рядах пехоты.

В статье о крупнокалиберных пулеметах мы писали о возможности использовании этого вооружения для борьбы с низколетящими целями, типа вертолетов или легкобронированной техники. Сюда можно отнести БТР, БРЭМ и так далее.

Более того, появление в пехоте большого количества бронированных машин актуализировало проблему борьбы именно с этими объектами.

Многие помнят причину увеличения веса бронемашин западных армий. Мощность пулемета КПВТ! Конструкторы вынуждены были пойти на усиление лобового бронирования. Это свело преимущество КПВТ при стрельбе в лоб к нулю. Ожидаемо вполне. И вот тут проявилось преимущество более крупного калибра автоматических пушек.

Советские спаренные 23-мм зенитные установки оказались эффективным оружием против бронированных машин. Без разницы, летающих или передвигающихся по земле. Оружие прекрасно подходило по своим характеристикам для этого вида боя, будучи «всего-навсего» модернизированной пушкой Волкова — Ярцева.

Да-да, той самой, с Ил-2…

Для этого необходимо было поменять «начинку» снарядов на более современную. Остальное доделала высокая начальная скорость снаряда и скорострельность.

«Шилка» из этой же старой оперы про 23-мм снаряд. К слову.

Однако в то же время оружейники поняли, что автоматические пушки являются прекрасным вооружением и для машин с усиленным бронированием. Сегодня большинство БТР и БМП вооружаются именно автоматическими скорострельными пушками. Однако, калибр их несколько больше, чем у легких пушек — 30-мм.

Почему так произошло? И какие перспективы у этих систем в дальнейшем? Дело в давнем споре «нападающих» и «защищающихся» конструкторов. Ученые постоянно изобретают новые виды брони и способы защиты легких бронемашин от воздействия артиллерии. 20-мм пушек просто «не хватает» для работы по современным бронемашинам.

«Борьба» будет продолжаться и дальше. И решение для «нападающих» только одно — увеличение калибров пушки. Либо полный отказ от пушек малого калибра в пользу ракетных систем.

Однако это вовсе не означает, что в скором времени скорострельные малые калибры уйдут из армии и флота. Автоматические пушки прочно занимают своё место в системе вооружений. Пока сложно представить боевые бронированные машины без такого оружия. Ещё труднее представить легкие системы ПВО или артиллерийские системы ВМФ. А про вооружение самолетов и особенно вертолетов, без этих пушек даже говорить не стоит.

Так что же дальше? Автоматические малокалиберные пушки или все же крупнокалиберные пулеметы? Тот самый вопрос, с которого мы начинали.

А дальше — продолжение борьбы за место на броне или под броней. Просто потому, что в современном мире сложно создать что-то универсальное. Пример 30-мм автоматической пушки на БМП и БТР показал, что «единое оружие» — не выход. Не зря многолетние разговоры о необходимости создания «единого» пулемета, остаются только разговорами.

Яркий пример – КПВ на нашем флоте. Ну не нужна патрульному катеру пушка, способная разнести в клочья рыбацкую шхуну-нарушителя. Потому и КПВ, который с расстояния в 1-1,5 км способен напугать или расковырять двигатель. Теория разумной достаточности в действии.

То вооружение, которым оснащены большинство стран, было и останется. По крайней мере до того момента, когда изменятся физические принципы действия оружия. Будет модернизация. Будут усовершенствования. Будет создание новых боеприпасов. Но сами системы останутся.

Как это, к примеру, произошло с изобретением военного врача Гатлинга, о котором написано выше. Да, модернизировали. Да дополнили. Много что изменили и усовершенствовали. Однако принцип его системы остался.

Факт, что сегодня крупнокалиберный пулемет становится меньше по весу и размерам, и уходит на передний край. Скорострельные автоматические пушки прочно прописались в воздухе, на броне и на кораблях. Это не говорит об их полной победе в качестве некоей единой оружейной системы, думаем, человечество совершит еще не один шаг на пути всеобщего уничтожения себе подобных.

Так что варианты еще появятся.

Оружие Второй мировой. Малокалиберная зенитная артиллерия

После легких противотанковых пушек, начинавших войну, мы предлагаем посмотреть глазами современного человека на легкую зенитную артиллерию Второй мировой войны.

Говорить об актуальности зенитных установок малых калибров сегодня нет необходимости. Если есть штурмовая авиация, значит, нужна и зенитная артиллерия, способная с ней бороться. Если посмотреть на современные комплексы ПВО, становится ясно, что даже огромное количество ракетного вооружения самых разных классов наличия пушечного вооружения не отменяет.

Авиация ещё в Первой мировой войне доказала свою если не эффективность, то состоятельность. А в начале 30-х годов началось ее бурное развитие. Увеличились скорости и дальность полета, появились цельнометаллические самолеты и авиационное бронирование. В целом, аэроплан, такой неуклюжий и откровенно смешной вдруг превратился в боевой самолет. Очень серьезное оружие.

Эти обстоятельства потребовали от конструкторов зенитного вооружения срочных решений. То, чем были вооружены силы ПВО Первой мировой, уже безнадежно устарело. Использование же зенитных пулеметов винтовочного калибра резко ограничивало зону поражения самолетов по дальности, да и по поражающему действию. Самолет получал огромное количество попаданий, но возвращался на аэродром и после короткого ремонта был вновь готов выполнять боевые задания.

Поставленные конструкторам задачи могли решить малокалиберные автоматические зенитные пушки (от 20 до 50 мм), либо крупнокалиберные пулеметы. Именно эти установки и зенитные орудия стали в дальнейшем главными противниками штурмовой авиации.

Парадоксально, но начать рассказ о легких зенитных автоматических пушках необходимо с орудия, которое было выпущено официально не участвующей в войне страной, но тем не менее, использовалось всеми воюющими странами.

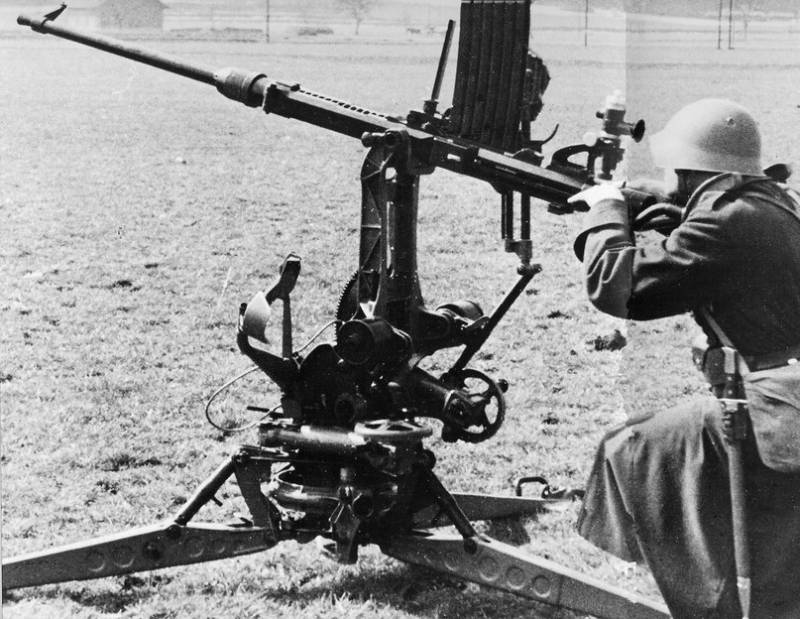

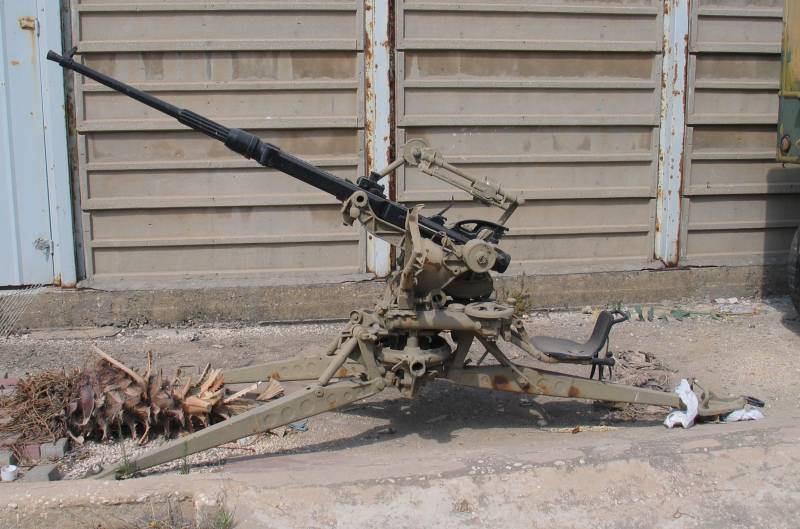

1. 20-мм автоматическая зенитная пушка «Эрликон». Швейцария

Пушка появилась на свет в 1927 году. Производитель — швейцарский концерн «Oerlikon». Но говорить о разработке именно этим концерном орудия будет не правильно. «Эрликон» реализовал в металле конструкторскую разработку компании SEMAG.

Конструктором данного орудия является талантливый немецкий инженер-конструктор Рейнхольд Беккер. Да и само орудие было разработано ещё в годы Первой мировой войны. На собственном заводе Беккер даже выпустил эту пушку в 1914 году. В пушке применялся патрон калибра 20×70 мм, скорострельность достигала 300 выстрелов в минуту. Впоследствии это орудие получило наименование «Oerlikon F».

Новая пушка нашла применение в качестве авиационной и зенитной модификаций, но как-либо заметно повлиять на ход боевых действий новинка не успела В Швейцарии же орудие оказалось из-за Версальского договора. Официально дорабатывать пушку немцы просто не могли.

Фирма SEMAG (Seebach Maschinenbau Aktien Gesellschaft), используя наработки Беккера, модернизировала орудие. В 1924 году выпустила вариант под более мощный патрон 20×100 мм с несколько увеличенной скорострельностью, достигавшей теперь 350 выстрелов в минуту. Эта пушка предлагалась в качестве противотанковой или легкого орудия поддержки пехоты. Но пушка успеха не снискала, а в истории осталась как «Oerlikon L».

Ну и третья попытка создания пушки, выполненная уже инженерами «Эрликона», «Oerlikon S». Патрон снова потолстел, 20×110 мм, обладал более высокой начальной скоростью снаряда (830 м/с), что сопровождалось увеличением массы конструкции и снижением скорострельности до 280 выстрелов в минуту.

Сегодня это звучит довольно странно, но модель S была действительно серьезным противотанковым средством на тот момент. Она могла поразить любой существующий на тот момент (1927 год) танк. При этом модель использовалась, как и предыдущие, в авиации и ПВО.

Все пушки «Эрликон» их «потомки», имеют одинаковый принцип действия и аналогичное устройство. Это орудие отличается тем, что механизму производства выстрела помогает большая кольцевая пружина вокруг ствола. Между собой пушки отличаются только незначительными изменениями в конструкции, начальной скоростью снаряда и скорострельностью.

«Эрликон» можно смело назвать прародителем всей малокалиберной зенитной артиллерии (МЗА) и самым массовым оружие такого типа. По оценкам некоторых экспертов в мире этих орудий, включая модификации, было выпущено от 500 до 800 тысяч единиц

Достоинства:
1. Универсальность и простота применения.
2. Надежность конструкции.
3. Наличие огромного для такого калибра спектра боеприпасов.
4. Легкость.
5. Возможность модернизации под любое применение.

Недостатки:
1. Сложность в производстве.
2. Слишком малый калибр, не обеспечивающий гарантированного поражения самолета.
3. Дальность огня не обеспечивала необходимой эффективности при работе с бомбардировочной авиацией. Орудия стреляли уже по отработавшим самолетам.

2. 20-мм автоматическая зенитная пушка Flak 30 образца 1930 г. Германия

Разработана фирмой «Рейнметалл». Впервые воевала в Испании в составе легиона «Кондор». Как зенитное орудие, пушка работала с платформы, но также применялась в варианте полевого орудия. В таком случае стрельба велась с колес.

Орудие применялось не только как зенитное, но и как полевое, с использованием специального осколочно-фугасного снаряда. Именно на этих орудиях впервые были использованы системы прогнозирования положения цели. Правда от них быстро отказались из-за сложности применения. Но и без этого вполне нормально пушки провоевали до конца войны.

Для своего времени пушка была хороша. Однако уже к 1940-му году авиация обогнала систему наведения. Увеличение скорости самолетов создало проблемы с прицеливанием. Была и ещё одна серьезная проблема. Боеприпасы подавались в 20-зарядных магазинах, в которых очень часто происходила задержка в подаче снарядов.

Достоинства:
1. Универсальность, возможность использования как противотанковое орудие.
2. Стабильность стрельбы.
3. Стала основой для производства танкового орудия КwK 30.

Недостатки:
1. Низкая скорострельность.
2. Сложность в производстве и эксплуатации.
3. Массовые задержки при подаче снарядов.

3. 37-мм зенитное орудие Flak 36. Германия

Тоже разработка «Рейнметалла», но несколько позднее, в 1936 году. Эта пушка уже относится к средним зенитным орудиям.

История разработки весьма интересна. «Рейнметалл» разрабатывал зенитную пушку Flak 18 в Швейцарии в начале 30-х годов. Разработка орудия проводилась по заказу СССР. Мы даже изготовили 44 орудия (индекс 2К) по германским чертежам на заводе в Подлипках.

А Flak 36 – это дальнейшая модернизация Flak 18. В конструкцию лафета ввели гидравлический тормоз, двухосная повозка заменена на одноосную, установили новый прицел. Пушка реально стала более универсальной, хотя имела те же боевые характеристики, что и Flak 18. Боеприпасы для зенитки подавались в 6-снарядных обоймах.

Орудие выпускалось до конца войны. Было основным средством поражения низколетящих самолетов. Использовалось на разных шасси, устанавливалось на кораблях, в том числе на подводных лодках. Главным недостатком системы была склонность механизма поворота к заклиниванию. Поэтому расчет должен был обладать достаточной силой для работы на этой пушке.

Достоинства:
1. Достаточно большой эффективный потолок.
2. Универсальность.
3. Возможность использования на различных шасси.
4. Эффективность снарядов.

Недостатки:
1. Сложное в производстве.
2. Большой расчет (7 чел.).
3. Низкая скорострельность.

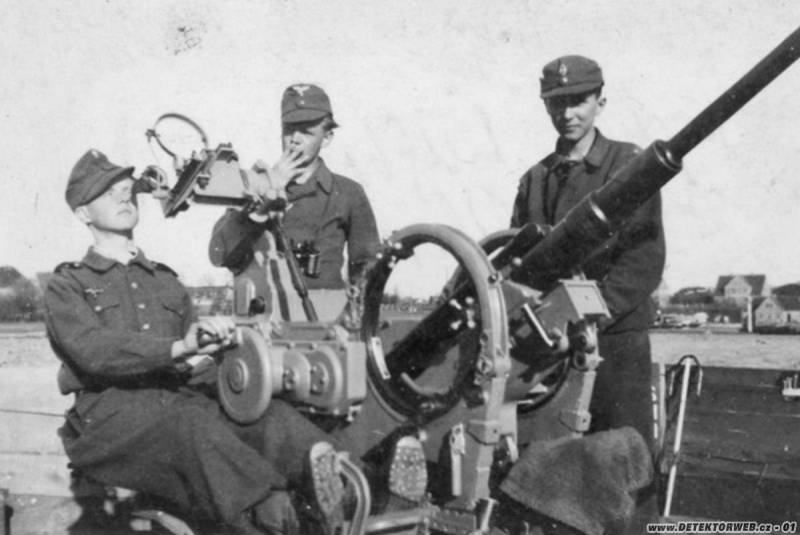

4. 20-мм зенитная пушка Flak 38. Германия

Большинство исследователей рассматривают это орудие как модернизацию уже упомянутой нами Flak 30. Однако, это все-таки другая пушка, несмотря на внешнюю схожесть.

Говоря о Flak 30, мы упомянули тот факт, что уже к 1940 году немцы поняли, что против скоростных самолетов 30-я не эффективна. Необходимо было увеличивать скорострельность пушки. Фирма «Рейнметалл» в это время занималась другими орудиями, поэтому решение проблемы передали фирме «Маузер».

При внешней схожести пушек, Flak 38 внутри была совершенно новой. «Маузер» решил проблему заедания механизма подачи снарядов и повысил скорострельность орудия. При этом оставил без изменения станину и систему прицеливания. 38-я имела темп стрельбы в 420-480 выстрелов в минуту. Пушка выпускалась в огромных количествах (более 100 тысяч единиц) и имела спаренные и счетверенные модификации.

Достоинства:
1. Высокий темп стрельбы.
2. Универсальность.
3. Возможность лёгкой разборки и сборки для транспортировки, например, на лошадях.

Недостатки:
1. Использование старых систем подачи боеприпасов и станины.
2. Слабый снаряд.

5. 20 mm/65 Breda Mod. 1935. Италия

Как видно из названия, создателем итальянской зенитной пушки «Канноне-Митральера 20/65 модель 35» была компания «Бреда» из города Брешиа.

Если итальянцы хотели создать универсальное орудие, надо признать, у них получилось. Пушка изначально предназначалась для стрельбы как по наземным, так и по воздушным целям. В «Бреде» создали орудие, которое могло перемещаться практически на всем, что ездило, плавало или ходило.

Размещалась пушка на двуосной тележке и легко перевозилась даже легким грузовиком. В боевой же обстановке расчет (3 человека) катал орудие по позициям без особых усилий самостоятельно. Даже перевозка пушки на лошадях была предусмотрена. Кроме того, как и все итальянское, пушка вполне нормально разбиралась на 4 узла и транспортировалась на вьюках или руках.

Боеприпасы располагались в 12-снарядном лотке, куда подавались заряжающими. Причем пушка стреляла не только фугасными, но и бронебойными снарядами. Для зенитных фугасных снарядов применялся чувствительный взрыватель, что гарантировала разрыв боеприпаса даже при легком соприкосновении с самолетом. На случай промаха снаряд оснащался самоликвидатором.

Пушку любили солдаты сразу нескольких армий: итальянской, немецкой, американской, британской, французской… Многие армии с удовольствием использовали захваченные орудия для установки на бронетехнику. А побережье Италии охраняли модернизированные пушки 35-й модели, которые больше известны как модель 39. Отличалась модель 39 стационарным пьедесталом.

Достоинства:
1.Универсальность (ПТО и ПВО).
2. Небольшая масса, удобство при перемещении и транспортировке.
3. Возможность разборки на узлы для ручной или вьючной транспортировки.
4. Усиленные снаряды как для ПВО, так и для ПТО.

Недостатки:
Считаем, что их нет.

6. 20-мм пушка «Тип 98». Япония

Когда нормальный европеец видит принятую на вооружение в 1938 году 20-мм пушку «Тип 98», у него возникает чувство нереальности увиденного. С одной стороны, архаика на деревянных колесах, странная для нормальной пушки станина, странный «пулеметный» магазин сверху ствола. А с другой стороны? Прекрасные боевые характеристики, универсальность и возможности работы практически в любых условиях.

Орудие изначально проектировалось как универсальное. Конструкторы заложили в систему множество возможностей. Даже деревянные колеса тележки имели свой смысл. Пушку можно было возить на конной тяге, не говоря уже о легких грузовиках или легковых машинах. Кроме этого, была предусмотрена и возможность разборки орудия на части для перевозки переноски расчетом или перевозки на лошадях.

Понимая, что главным недостатком данной пушки является низкая скорострельность, японцы для ПВО создали спарку данной модели пушки. Но количество их было не велико.

Боеприпасы, усиленные снаряды, с большой для этого калибра бронепробиваемостью, располагались в магазине по 20 штук. Магазин располагался сверху ствола орудия. Расчет, в зависимости от выполняемых задач, 2-3 человека.

Достоинства:
1. Легко транспортировалась любым тягачом или лошадью.
2. Могла менять позицию в бою без использования тягачей силами расчета.
3. Возможность ведения стрельбы как с колес, так и с платформы.
4. Универсальность (ПТО и ПВО).
5. Большой потолок эффективного огня за счет мощного снаряда.
6. Легко разбиралась на узлы и собиралась расчетом.

Недостатки:
1. Устаревший лафет.
2. Низкая скорострельность.

7. 25-мм автоматическая пушка Hotchkiss Mle 1938. Франция

У французов все было печально. Сложно сказать, исходя из чего, но французское военное ведомство решило, что все задачи ПВО в состоянии решить крупнокалиберные пулеметы 13,2-мм и 75-мм пушки образца 1897 г.

Тем не менее, фирма Hotchkiss все-таки разработала автоматические зенитки в 1932 году. Правда, поставлялись они на экспорт. Только война в Испании, точнее, ее итоги, подтолкнула французских военных к закупке зенитных пушек. В 1938 году «гочкисы» стали поступать в армию.

25-мм автоматическая пушка Hotchkiss Mle 1938 (Mitrailleuse de 25-mm sur affut universel Hotchkiss Modele 1938) устанавливалась и транспортировалась на одноосном лафете. Hotchkiss Mle 1939, представлявшая собой более тяжелое и устойчивое орудие для использования на стационарных позициях. Оба образца обладали одинаковыми баллистическими характеристиками и вполне соответствовали требованиям военных.

Пушки были универсальными, т.е. могли применяться как зенитные орудия и как противотанковые. Соответственно, были созданы и разные боеприпасы: осколочный, осколочно-зажигательный, бронебойный и бронебойно-трассирующий. Так бронебойный снаряд (масса 0,28 кг, начальная скорость 870 м/c) по нормали пробивал 30-мм броню на дистанции в 300 метров. Вполне хватало для решения любых задач предвоенного времени.

Тут мы просто обязаны сделать небольшое отступление. Дело в том, что многие читатели путают Hotchkiss Mle 1938 и противотанковое орудие Hotchkiss SA34/SA37. Это совершенно разные орудия, использующие разные боеприпасы. SA34/SA37 используют гораздо более мощный снаряд 25х194R.

Пушка была ограничена в практической скорострельности использованием рожкового магазина на 15 снарядов. Магазин устанавливался сверху ствола.

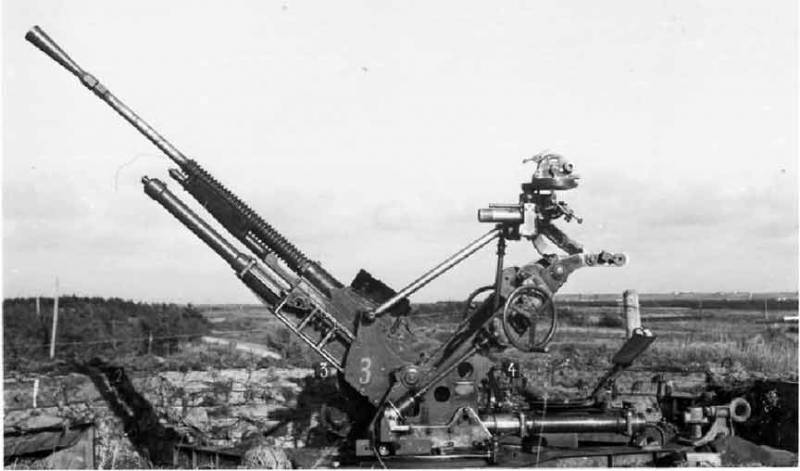

В 1940-м году был выпущен и спаренный вариант установки — Mle 1940J. Но в целом, Франция упустила время. На момент вторжения Германии в 1940-м году, в войсках находилось 1103 орудия всех модификаций. Остановить немецкую авиацию или даже просто реально ей противостоять такое ПВО просто не могло. Возможно, если бы этих весьма хороших пушек было больше, преимущество Люфтваффе было бы нивелировано.

Достоинства:
1. Легкая с возможностью транспортировки легкими грузовиками.
2. Универсальная (ПТО и ПВО).
3. Хороший потолок.
4. Двуствольный вариант пушки, довольно существенно поднимающий боевые характеристики.

Недостатки:
1. Искусственно ограниченная скорострельность за счет использования магазина.
2. Короткая длина ствола.

8. «Кольт-Браунинг» М1А2. США

Если быть исторически справедливым, то предтечей всех автоматических зенитных орудий автоматических зенитных орудий был американский оружейник Джон Мозес Браунинг. Ведь фактически первый зенитный автомат он разработал ещё в 1924 году. Орудие, изготовленное фирмой Colt’s Patent Firearms Mfg Co (г. Гарфорд) Браунинг даже лично представил. Что и стало причиной того, что несмотря на сопротивление военных, орудие приняли на вооружение в 1927 году (37-мм М1 на лафете М3).

Кстати, отсюда и некоторая путаница в названии самого орудия. В различных источниках орудие называют и 37-мм «Браунинг» М1А1, 37-мм «Кольт» М1А1 и даже 37-мм «Кольт-Браунинг» М1А1.

Произошло это потому, что после смерти Браунинга (1926 г) орудие практически забыли. И вспомнили только в 1938 году. Тогда-то и было передано производство фирме «Кольт», которая внесла некоторые изменения в конструкцию.

Модернизированное орудие получило индекс М1А2. А предшественник уже в 1940 году был заменен на 40-мм «Бофорс» М1.

Итак, что же из себя представляла «Кольт-Браунинг» М1А2.

Автоматика орудия создана «Кольтом» с использованием идей Браунинга. Ствол подвижный с вертикальным клиновым затвором. Боепитание из обоймы (10 снарядов) непрерывное. Охлаждение ствола водяное, с помощью специального насоса. При воздушном охлаждении орудие максимально могло сделать до 100 выстрелов.

Наведение орудия производилось либо вручную, либо гидроприводом. Гидропривод осуществлял автоматическое наведение по данным ПУАЗО.

Так как орудие было достаточно тяжелым, повозка имела дисковые колеса с пневматическими шинами. Транспортировка осуществлялась трехосным грузовиком. Привести орудие в боевое положение можно было через 2 минуты. Однако, для наведения по приборам требовалось уже 12 минут.

Практическая скорострельность данного орудия 110-120 выстрелов в минуту. Пушка прошла всю Вторую Мировую войну. Кстати, именно это орудие противостояло японской авиации в Перл-Харборе. Было выпущено 7200 единиц за 1938-42 годы.

Достоинства орудия:
1. Универсальность.
2. Хороший максимальный потолок.
3. Не плохая дальность стрельбы.

Недостатки:
1. Слабый ОФ снаряд.
2. Сложная система ручного наведения.
2 Низкая скорострельность.

9. 20-мм пушка «Полстен» образца 44 г. Польша — Великобритания

Угостим читателей очередным артдетективом. Любим мы это дело. Дело в том, что эта зенитка была создана в Польше, но принята на вооружение в Великобритании. Речь пойдет об английской (польской) автоматической зенитной пушке «Полстен».

Описывать саму конструкцию данного орудия смысла нет. Это уже признанный и описанный выше «Эрликон». Но «Эрликон» настолько технологически совершенный, что иногда поражает даже конструкторов оружия. Именно своей технологичностью в производстве.

История этой пушки действительно началась в Польше. Прекрасную пушку «Эрликон» просто невозможно было производить на польских заводах. Мешала сложность конструкции и большое количество необходимых деталей (Эрликон состоял из 250 деталей). Поэтому конструкторам была поставлена задача сделать производство возможным.

Проект был почти закончен, но началась оккупация. Не секрет, что в таких ситуациях всегда есть люди, способные эвакуировать нужных людей, несмотря ни на что. Короче, разработчики орудия вместе с документацией, оказались в Британии. Где по какой-то счастливой случайности встретились ещё и с чешскими оружейниками, тоже чудесным образом оказавшихся на берегах Альбиона. Более того, встреча произошла в офисе известной британской оружейной фирмы «Стен», известной своим достаточно хорошим пистолетом-пулеметом.

Вот этот -то международный коллектив и доработал польский проект. «Эрликон» в технологичном и недорогом варианте стал «Полстеном». Для понимания объема работы, выполненной конструкторами, достаточно сказать всего одну цифру. Орудие при сохранении всех преимуществ и боевых характеристик «Эрликона» состояло всего из 119 деталей вместо 250!

Да, о названии пушки. Почему «Полстен»? Ответ прост — польский Стен.

Орудие запущено в серию в марте 1944 года. Сразу после этого Британия прекратила выпуск «Эрликонов». Многие элементы, особенно опоры, были аналогичны эрликоновским. Да и применение этой пушки полностью соответствовала «Эрликону».

Визуально «Полстен» отличается от «Эрликона». Конструкторы отказались от барабанного магазина. Мы уже упоминали о проблемами с заряжанием этого магазина и использовании его в бою. В «Стене» сконструировали новый магазин. Теперь снаряды находились в вертикальном коробчатом магазине на 30 снарядов. Причем снаряды в магазине располагались в две стопки.

Таким образом, на вооружении британской армии оказались сразу две однотипных пушки -«Эрликон» и «Полстен», которые и закончили войну.

Достоинства и недостатки практически такие же, как и у «Эрликона» за исключением высокой технологичности процесса производства.

10. 40-мм Bofors L60. Швеция

Писать об этом орудии довольно сложно по двум причинам. Во-первых, воевала эта пушка во всех армиях, с обеих сторон фронта. Во-вторых, личная любовь авторов именно к этой пушке. Действительно одной из величайших удач конструкторов того времени стала 40-мм пушка шведского концерна «Бофорс».

Пушка была заказана концерну шведским правительством в 1928 году после испытаний закупленных у британской «Викерс» орудий «Пом-пом». Орудия «Викерса» оказались довольно привередливыми и маломощными. Да и дальность стрельбы не устраивала шведов.

Первый вариант «Бофорса L-60», представленный концерном в 1929 году, тоже не поразил своими характеристиками. Проблемой стал затворный механизм. Слишком тяжелый и не позволяющий поддерживать высокий темп стрельбы. Но уже в 1930-м конструкторы решили эту проблему разделив механизм на два. Первый для извлечения стреляной гильзы, второй для подачи следующего снаряда.

Пушка была «доведена до ума» в 1932 году. Все требования заказчика были выполнены. Орудие изначально производилось в двух вариантах — морском, двуствольном, и сухопутном (для установки на шасси), одноствольном.

Парадоксально, но первые установки Bofors L60 были установлены не на шведских кораблях, а на легких крейсерах в Нидерландах (HNLMS «De Ruyter»). После первой партии (5 установок) голландцы закупили ещё несколько. Так началось триумфальное шествие этих пушек по армиям мира.

В 1935 году орудия приняли на вооружения армии Бельгии, Польши, Норвегии и Финляндии. В 1936 году — Швеции (все-таки). И тут сказалось отсутствие производственных мощностей в Швеции и производство организовали ещё и в Польше.

В 1937 году британцы модернизировали именно польские орудия и приняли на вооружение собственную лицензионную версию — QF 40-mm Mark I. Это орудие изготавливалось в Великобритании, Канаде и Австралии.

В США орудие тоже понравилось. Однако принять его на вооружение без соответствующей «доводки» там не могли. Мешали метрическая система и ручная сборка. Американские инженеры внесли множество изменений в конструкцию орудия и боеприпасов, чтобы приспособить их к по-настоящему массовому производству, а также заменили воздушную схему охлаждения водяной и добавили электрический привод для быстрого поворота установки. Официальное обозначение американской версии «Бофорса» — 40-mm Automatic Gun.

Можно бесконечно писать об этом орудии. Достаточно того, что, к примеру, американские самолеты поддержки сухопутных подразделений «Lockheed» AC-130, миноносцы и катера до сих пор вооружены орудиями L60. Более того, в ВС США существует традиция — о каждом сбитом «Бофорсом» самолете обязательно сообщать в корпорацию Крайслер с указанием серийного номера орудия!

Чем же так понравилось орудие Виктора Хаммара и Эмануэля Янссона (конструктора фирмы Bofors) военным? Прежде всего автоматикой. Автоматика пушки основана на использовании силы отдачи по схеме с коротким откатом ствола. Кстати, была предусмотрена быстрая смена ствола при перегреве.
L60 была снабжена современной по тем временам системой прицеливания. Горизонтальный и вертикальный наводчики имели рефлекторные прицелы, третий член расчета находился сзади них и работал с механическим вычислительным устройством. Прицел питался от 6В батареи.

Буксировка орудия производилась обычным грузовиком.

Заканчивая беглый рассказ об этом орудии скажем-за время Второй мировой войны общее количество выпущенных пушек «Bofors L60» различных модификаций перевалило за 100 000 единиц.

Достоинства:
1. Прекрасная автоматика.
2. Надежность.
3. Наносимый урон.

Недостатки:
Стоит поискать, наверное…

11. 37-мм пушка 61-К образца 1939 года. СССР

Продолжаем тему «Бофорса». Советская 37-мм пушка образца 1939 года была разработана с использованием технической базы шведской ЗАП «Босфорс L60». Орудие создавалось по решению ГАУ РККА конструктором М.Н. Логиновым. В годы Великой Отечественной войны именно это орудие было основным в системе ПВО. Кроме этого, особенно в первый период войны, 61-К часто использовалась как эффективное противотанковое средство.

37-мм ЗАП 61-К это одноствольное полностью автоматическое орудие малого калибра. Все процессы автоматизированы так же, как и у базовой модели. Вручную производилось только подача патронов в магазин, прицеливание и наведение орудия. Автоматика работает за счет движения ствола.

Перевозилось орудие с помощью грузового автомобиля или любого другого тягача со скоростью до 60 км/ч. Расчет 7 человек. Всего выпущено 22 600 орудий.

Орудие с честью прошло всю войну и закончило её участием в салюте победы в Берлине. Советские зенитчики относились к этому орудию с огромным уважением. А боевой путь пушки 61К продолжался ещё долго в послевоенный период.

Достоинство орудия:
1. Высокая скорострельность.
2. Хороший потолок.
3. Простота использования.

Недостатки:
1. Отсутствие бесконтактного взрывателя у снаряда.

12. 25-мм пушка 72-К образца 1940 года. СССР

Следующее зенитное орудие СССР можно назвать внуком «Бофорса L60». Речь пойдет о 25-мм орудии 72-К или (второе название) о 25-мм автоматической зенитной пушке образца 1940 года.

Многие исследователи зенитных орудий второй мировой войны часто критикуют это орудие из-за использования достаточно тяжелого лафета и достаточно позднего (по времени) появления. Если честно, то даже отвечать на эти обвинения не хочется. Достаточно просто посмотреть боевой путь этой пушки и время службы.

Необходимость данного орудия возникла потому, что в ПВО РККА возникла «дыра» на полковом уровне. Крупнокалиберный пулемет ДШК — пушка 61К. Необходима была пушка меньшего калибра. Ею и стала 72-К. Именно эта пушка с успехом «приземляла» низколетящие и пикирующие самолеты немцев.

Конструктивно новая 25-мм пушка являлась уменьшенной копией 37-мм 61-К. Модернизация этой пушки продолжалась практически постоянно. Что в конечном итоге и выразилось в создании достаточно совершенного образца.

Всего было выпущено 4 860 единиц этого орудия. Расчет 6 человек. Орудие находилось на вооружении СА до приемки на вооружение ЗСУ -23-2 (первая половина 60-х годов).

Достоинства:
1. Хорошая начальная скорость снаряда.
2. Надежность и безотказность.
3. Высокая скорострельность.

Недостатки:
1. Тяжелый лафет.

Малокалиберная зенитная артиллерия сыграла огромную роль в ходе Второй мировой войны. Уже в ходе войны орудия совершенствовались и модифицировались в ответ на появление новых самолетов. Большинство образцов, созданных в то время, либо в первозданном, либо в модернизированном виде продолжают воинскую службу и сегодня.

Если рассматривать потери авиации во время Второй мировой, выясняется любопытный факт. Большинство самолетов воюющих стран были уничтожены именно малокалиберной зенитной артиллерией! Артиллеристы в итоге (по нашему мнению) переиграли авиаторов.

Ждем вашего мнения по поводу того, какие пушки были лучшими. Да, выбирать есть из чего.

Малокалиберная автоматическая пушка — Википедия. Что такое Малокалиберная автоматическая пушка

Четырёхствольная зенитная 45-мм автоматическая установка СМ-20-ЗИФ, Шлиссельбург, музей под открытым небом «Эхо великих сражений». 20-мм автоматическая пушка Flak 30 на колесном лафете

Малокалиберная автоматическая пушка (также скорострельная автоматическая пушка) — вид (тип) автоматического оружия, калибр которого превышает калибр стрелкового оружия (винтовки и пулемёты), но меньше калибра полевой артиллерии^[1][2].

В настоящее время не существует однозначного и общепризнанного определения калибра оружия, начиная с которого оно принадлежит к малокалиберным пушкам, однако употребительным является представление о калибрах малокалиберных пушек, превышающих 15 мм, или иначе, начиная с 20 мм. Верхней границей диапазона калибров принято считать 50 (57) мм. Характерным отличием малокалиберных пушек является наличие автоматических устройств перезаряжания и более высокий темп стрельбы. Снаряды малокалиберных пушек характеризуются наличием ведущего пояска и центрирующего утолщения.

История

В 1883 году американским инженером Х. С. Максимом была создана 37-мм автоматическая пушка^[3]. Первоначально автоматические пушки использовались главным образом на кораблях для борьбы с миноносками и минными катерами^[4]. В период Первой мировой войны малокалиберные автоматические пушки периодически использовались как зенитные орудия, реже — как полевые орудия и средство вооружения бронеавтомобилей и бронепоездов^[5].

Впервые легкая скорострельная пушка была разработана более 80 лет тому назад и предназначалась для установки на самолёте^[6]. Родоначальником малокалиберных автоматических пушек принято считать 20-мм пушку Беккера массой 30 кг и темпом стрельбы 350 выстрелов в минуту. Боевое применение этой пушки началось в 1918 году на завершающем этапе Первой мировой войны. На её основе швейцарской фирмой SEMAG (Seebach Maschinenbau AG, впоследствии Oerlikon), было создано семейство автоматических пушек различного назначения. В 1940-е годы 20-мм авиационные пушки заменили собой несколько пулемётов, как обычного калибра, так и крупнокалиберных, широко применявшихся в то время, повысив эффективность действия оружия по воздушным и наземным целям. В результате увеличения калибра оружия появилась возможность снаряжения корпуса снаряда взрывчатым веществом и размещения в нём взрывателя, обеспечивающего подрыв снаряда при встрече с целью. Образующиеся при разрыве снаряда высокоскоростные осколки корпуса значительно увеличили вероятность поражения цели. Приблизительно в то же время, между двумя мировыми войнами, были созданы скорострельные зенитные пушки для защиты сухопутных войск и кораблей от самолётов, действующих на малых высотах, например, немецкая 20-мм пушка Flak 30 (разработана в 1920-х годах)^[7]. Также, в конце 1930-х — начале 1940-х годов получили распространение 20-мм автоматические пушки (созданные на базе зенитных или авиационных), устанавливавшиеся на лёгких танках и бронеавтомобилях (например, на немецком бронеавтомобиле Sd.Kfz.232 (1932 год), танке Pz.II (1936 год), итальянском танке L6/40 (1939 год) и советском танке Т-60 (1941 год). Высокая практическая скорострельность порядка 250 выстрелов в минуту, в то время, была реализована в калибре 20 мм. И в этом случае увеличенный объём снаряда и снаряжение его взрывчатым веществом позволили увеличить вероятность поражения скоростных целей.

Современное состояние

20-мм пушка Hispano-Suiza 820 L/85 (длина ствола 85 клб.), выпускавшаяся по лицензии компанией Rheinmetall, и стоявшая на вооружении сухопутных войск Германии до середины 1990-х годов под обозначением MK 20-1. Патрон 20×139 мм. Спаренная зенитная установка 20mm Zwilling на базе швейцарской пушки HS 820. Обозначение нижнего станка лафета HS 666A. Спаренная зенитная установка Flak 20mm Zwilling 1095 на базе пушки «Рейнметалл» Rh302. Патрон 20×139 мм.

1960-е годы ознаменовались появлением механизированных соединений сухопутных войск и широким использованием бронетранспортеров (БТР). БТР предназначались для защиты личного состава от огня стрелкового оружия, в связи с чем появилась необходимость поражения огнём малокалиберной артиллерии и этого типа бронемашин. Необходимо сказать, что сам БТР является наиболее подходящим носителем малокалиберной пушки. Одновременно для поражения защищенных (бронированных) целей необходим иной тип боеприпаса сравнительно с разрывным снарядом, укомплектованным взрывателем ударного действия. Для этого необходим боеприпас, кинетическая энергия которого используется для пробития брони, — патрон с бронебойным или с бронебойным подкалиберным снарядом. Зенитная пушка или артиллерийский автомат^[8] оказалась весьма эффективной в этом назначении благодаря высокой начальной скорости снаряда. Вероятно, поэтому целый ряд малокалиберных пушек конструктивно основывается на более ранних разработках зенитных систем. В 1960-е и 70-е годы на вооружение сухопутных войск стран НАТО в большом количестве поступали 20-мм системы: «Испано-Сюиза» HS 820 (см. фото), «Эрликон» 204K, «Эрликон» 5TG и им аналогичные. Одной из задач указанных систем являлось поражение БТР противника — в то время с противопульным бронированием, — для чего в боекомплекте пушек имелись патроны с бронебойным калиберным снарядом, подкалиберным с твёрдым сердечником, позднее подкалиберным с отделяемым поддоном снарядами.

Диапазон типовых целей современных скорострельных пушек практически не изменился. Развитие БТР привело к появлению боевых машин пехоты (БМП) с усиленным бронированием. Малокалиберная автоматическая пушка является основным вооружением современных БМП. Вместе с тем, решение задачи поражения бронезащиты существующих и перспективных целей связано с необходимостью улучшения тактико-технических характеристик существующих артиллерийских систем. Указанного можно достичь исключительно увеличением калибра оружия. С момента появления первой скорострельной пушки наблюдается непрерывный рост уровня защищенности всех типов целей, отражением чего является устойчивая тенденция повышения калибров пушек и создания специализированных снарядов бронебойного действия.

с 1980-х годов малокалиберные автоматические пушки занимают прочное место в следующих основных областях:

• Вооружение боевых броневых машин (ББМ) легкой весовой категории
• Лёгкие зенитные артиллерийские системы
• Артиллерийские комплексы ВМФ — зенитные и вспомогательного назначения
• Комплексы вооружения самолётов и вертолётов

Начиная с 1980-х годов были созданы специализированные зенитные артиллерийские комплексы ПВО для борьбы с ракетами, вертолётами и другими летательными аппаратами.

Авиационные пушки в результате длительного развития представляют одну из сложнейших систем, устанавливаемых на летательных аппаратах. Они характеризуются высоким темпом стрельбы и оснащены сложными системами подачи боеприпасов. К новым видам вооружения, появившимся на поле боя, относятся ударные вертолёты. Малокалиберная пушка, в свою очередь, является одним из основных видов вооружения этого эффективного носителя.

Общие требования

Малокалиберные пушки представляют сложный вид вооружения, к которому предъявляются требования обеспечения высокого темпа стрельбы, высоких начальных скоростей и высокой точности стрельбы. Калибры оружия должны быть достаточными для использования новых, постоянно совершенствуемых боеприпасов, необходимых для поражения современных высокозащищённых целей. Кроме того, поскольку пушки устанавливаются на различных носителях, они должны иметь небольшие массу и размеры.

Перспективные направления развития малокалиберной артиллерии

Британская БМП «Уорриор» с новой башней MTIP2 и 40-мм пушкой СТ40 под телескопический патрон.

• Увеличение калибра автоматических пушек, предназначенных для вооружения боевых бронированных машин сухопутных войск с 25—30 до 35—40—50 мм, связанное с ростом защищённости всех типов целей^[9]. Увеличение калибра свыше 30 мм, в частности, позволяет реализовать схему программируемого воздушного (управляемого) подрыва с рациональным выходом массы металла корпуса снаряда в осколочные элементы, эффективные по живой силе в современных средствах индивидуальной броневой защиты (СИБ). Выстрел с бронебойным снарядом типа БОПС в калибрах повышенного могущества (d 35…57 мм) обеспечивает выведение из строя (по типу «невозможность передвижения») стоящих на вооружении БМП при единичном попадании.
• Бикалиберные системы со сменными стволами калибров 30/40 мм и 35/50 мм^[9][10];
• Пушки с нелинейной схемой заряжания и боеприпасами телескопического типа;
• Устойчивая тенденция роста максимального давления зарядной каморы с 470 МПа (штатных систем 25×137 мм и 30×173 мм) до 500—550 МПа (для перспективных систем повышенного могущества). Последнее предполагает, наряду с ростом напряженности баллистического решения, применение ствольных сталей повышенных прочности и надежности, использования современных методов проектирования, расчета на прочность и моделирования процессов динамического нагружения.
• Снижение технического рассеивания при стрельбе с ориентиром на реализованные значения перспективных систем с внешним приводом автоматики «Бушмастер II», «Бушмастер III» и CT40 до значений ≤ 0,3 мрад одиночными выстрелами и ≤ 0,5 мрад при стрельбе очередью.

Бикалиберная пушка

Устройство бикалиберной пушки со сменными стволами позволяет изменять калибр системы, то есть могущество оружия, простой операцией перестволения при внесении незначительных изменений в систему подачи, и базируется на сохранении габаритных размеров патронов обеих систем: одинаковых длин патронов и диаметров донных частей гильз^[9]. Достоинством бикалиберных систем являются минимальные расходы при переходе на более крупный калибр, связанные с едиными унифицированными узлами систем меньшего и крупного калибров.

Одним из отрицательных моментов бикалиберной пушечной системы является ограничение длины патрона большего калибра соответствующим значением нижестоящего патрона, и, соответственно, ограничение его дульной энергии. В современных системах для парирования этого недостатка патрон большего калибра может выполняться по схеме гильзового телескопического выстрела^[9], т.е. патрона, в котором снаряд полностью утоплен в цилиндрической гильзе и находится в окружении метательного заряда. Патрону большего калибра (50 мм) пушки Rh503 разработчиком, фирмой «Рейнметалл» в конце 1980-х гг. присвоено наименование (англ.) Supershot — супервыстрел. По аналогии в США 40-мм выстрел к бикалиберной пушке MK44 получил наименование SuperForty или сокращенно S40mm.

Бикалиберными пушками являются 15/20 мм «Маузер» MG-151, 35/50 мм пушки Рейнметалл Rh 503 и «Бушмастер IV», а также бикалиберная 30/40 мм пушка MK44 или «Бушмастер II».

По принципу действия автоматики малокалиберные пушки могут быть следующих типов

Типы боеприпасов

Отмечается распространенная в странах НАТО на протяжении последних десятилетий практика первоочередной «модернизации» боекомплектов стоящих на вооружении артиллерийских систем, состоящая в принятии новых боеприпасов повышенной эффективности, в противоположность наращиванию калибров артиллерийских комплексов. В частности в результате введения в боекомплекты современных выстрелов с бронебойными оперенными подкалиберными снарядами, снарядами воздушного подрыва с программируемыми многофункциональными взрывателями (типов ABM, PABM, 3Р и аналогичных^[12]), а также выстрелов нового поколения типов FAPDS, PELE и т.п., предназначенных для поражения небронированных и легкобронированных целей, и не содержащих заряда взрывчатого вещества и взрывателя. Тем самым, в совокупности достигается повышение эффективности поражающего действия по широкому комплексу целей и, соответственно, повышение выживаемость носителя вооружения без увеличения его калибра^[13].

Применительно к артсистемам, устанавливаемым на боевых бронированных машинах легкой категории, основным типом боеприпаса для поражения бронированных целей в калибрах 25…30…35 и 40 мм является бронебойный снаряд высокого удлинения с оперенным подкалиберным сердечником из тяжелого сплава^[9]. Для 40 мм патронов с традиционной гильзой бутылочной формы («Бофорс» 40х365 мм) и для патрона новой компоновочной схемы (телескопический выстрел) обеспечивается бронепробитие не хуже 100 мм/60°/1500 м с перспективой его увеличения на 15—25 % за счет совершенствования метательного заряда и материалов поддона.

Практически все перспективные комплексы вооружения предназначены для стрельбы боеприпасами управляемого подрыва с реализацией стандартизованной в странах НАТО схемы программирования взрывателя снарядов типа AHEAD (надульного программатора), либо в трактах питания пушечных систем («Бушмастер II», «Рейнметалл» Rh503, «Бофорс» L70 и CT40^[9]. При подрыве боеприпасов дистанционного управляемого подрыва типа PABM (Programmable Air Burst Munition) обеспечивается заданная эффективность осколочного поражения защищенной живой силы в СИБ.

Некоторые используемые калибры

Вторая мировая война

Послевоенный период

• 20×102 мм M39^ru_en, M61 Vulcan, M168, XM301^ru_en
• 20×128 мм Oerlikon 5TG
• 20×139 мм Hispano-Suiza HS.820, Rheinmetall Rh302
• 23×115 мм АМ-23 и ГШ-23
• 23×152 мм B ЗУ-23 и ЗСУ-23-4
• 23×260 мм Р-23
• 25×137 мм Oerlikon KBA, M242 Bushmaster
• 27×145 мм Mauser BK27
• 30×113 мм B ADEN/DEFA, GIAT 30 M781, Hughes M230
• 30×150 мм GIAT 30 M791
• 30×165 мм 2А42, 2А72, 6К30ГШ, АК-630
• 30×170 мм RARDEN, HS.831L, Oerlikon KCB
• 30×210 мм НН-30
• 30×173 мм GAU-8/A, Mauser Mk30, Mark 44
• 35×228 мм Oerlikon KDA, KDB, KDC, KDE, KDF

См. также

Литература

Примечания

1. ↑ Williams A.G. Rapid Fire. — Airlife Publishing Ltd., 2003, p. 276
2. ↑ Андерсен Ю. А., Дрожжин А. И., Лозик П. М. Противовоздушная оборона сухопутных войск. М.: Воениздат, 1979, с. 22, 262
3. ↑ Корабельные автоматические пушки
4. ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии. — Мн.:Харвест, 2000. ISBN 985-433-703-0. C.449
5. ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии. C.450-451
6. ↑ Hoffschmidt E.J. German Aircraft Guns WWI — WWII. — WE Inc. Publishers. Old Greenwich, Conn., 1969
7. ↑ А. Б. Широкорад. Бог войны Третьего рейха. — М.: АСТ, 2003. ISBN 5-17-015302-3. С.121-122
8. ↑ А — Бюро военных комиссаров / [под общ. ред. А. А. Гречко]. — М. : Военное изд-во М-ва обороны СССР, 1976. — С. 84—85. — (Советская военная энциклопедия : [в 8 т.] ; 1976—1980, т. 1).
9. ↑ ^{1 2 3 4 5 6} A Better Calibre of Effect: Infantry Welcoms Improved Cannon Systems. Jane’s International Defence Review, October 2007, pp.66-72.
10. ↑ McDonnel Douglas 35 mm/50 mm Bushmaster III Automatic Cannon. — Jane’s Armour and Artillery Upgrades 1995-1996, page 47.
11. ↑ 40 Cased telescoped armament system на сайте cta-international  (недоступная ссылка — история). Проверено 16 ноября 2014. Архивировано 30 декабря 2014 года.
12. ↑ Orbital ATK MK44 30mm BUSHMASTER II на youtube.com
13. ↑ Эффективность поражающего действия комплекса вооружения БМП «Бредли» на базе 25-мм пушки М242 «Бушмастер» при стрельбе по бронированным целям бронебойным подкалиберным снарядом М791 типа APDS-T была задана (1980 год) возможностью поражения в лобовой проекции советских БМП-1 и БМП-2 с обеспечением бронепробития 28 мм/60 градусов/2000 м. В начале 1990-х при появлении новой БМП-3 для возможности её поражения был принят на вооружение и поставлен на снабжение новый 25-мм выстрел М919 с бронебойным оперённым подкалиберным трассирующим снарядом с пораметрами бронепробития не хуже 37 мм/60/2000 м, что позволило повысить эффективность вооружения, и соответственно выживаемость БМП «Бредли», без модернизации её комплекса вооружения.

Ссылки

• Orbital ATK MK44 30mm BUSHMASTER II — демонстрационные испытания боеприпасов бикалиберной пушки Bushmaster II на yuotube.com.

Малокалиберные автоматические пушки Второй Мировой.

Небольшой обзор зенитных пушек ,приспособленных для борьбы с пехотой и легкой бронетехникой.

25-мм пушка «Гочкис».При стрельбе по БТТ применялись бронебойные снаряды.Большая партия этого оружия была захвачена немцами у французов.Масса-850 кг,дальность стрельбы около 3км,скорострельность — 100-350 выстрелов в минуту.

она же…

20 мм пушка MG C30 .Первоначально применялась в кригсмарине и люфтваффе,ну а после того как к ней был создан колесный лафет,стала применятся пехотинцами вермахта.
масса — 450 кг,расчет 7 человек,скорострельность 280-450 выстр./мин.,дальность стрельбы до 2500 метров,питание боеприпасами из дискового магазина на 20 выстрелов 20х138 мм.


20 мм пушка MG C30

20 мм пушка Madsen .20-мм пушка Мадсен имела магазинное и ленточное питание. Емкость магазина — 60 патронов, ленты — 100 патронов.
Темп стрельбы 250-300 выстр./мин. Практическая скорострелыюсть 135 выстр./мин. При весе снаряда 112 г его начальная скорость была 890 м/с. Как 20-мм, так и 23-мм пушки Мадсеы были хорошо известны в СССР. Судя по всему, 23-мм пушки Мадсен оказали определенное влияние на конструирование 23-мм пушек в СССР

на колесном пехотном лафете,как наш 14,5-мм КПВ.




 20-мм Мадсен на различных станках.

2.5 cm Pak 113(f) образца 1937 года ,опять же захваченная немцами у французов.Вес — 500 кг,скорострельность 25 выстр./мин.,расчет 4 чел.
2.5 cm Pak 113(f) образца 1937

40 мм Бофорс L-60 для сухопутных войск обр. 1928 года,ксати до сих пор стоит на ганшипах АС-130.масса 2,45т,120 выстр./мин.,дальность стрельбы — 7км


40 мм Бофорс L-60

 20-мм пушка фирмы Waffenfabrik Mauser.Вес-126 кг,прицельная дальность стрельбы до 1200 метров,могли применяться 3-х и 8 кратные оптические прицелы.


&
 20-мм пушка фирмы Waffenfabrik Mauser

   50-мм пушка FLAK-41.создана специально для прострела высот от 1,5 до 3 км.но также использовалась для борьбы с БТТ специальным бронебойным снарядом.вес-3 тонны,скорострельность 180 в/мин.  &

nbsp;

HMMWV малогабаритная артиллерийская установка проекта

Недавно российский ОПК предложил проект модернизации броневика «Тигр-М», заключающийся в установке систем дистанционного управления и нового боевого модуля с 30-мм автоматической пушкой. Такое обновление броневика должно привести к значительному увеличению огневой мощи и расширению круга задач. Новый проект является первой в отечественной практике попыткой оснастить относительно легкое двухосное шасси малокалиберной пушкой, однако в некоторых зарубежных странах предпринимались попытки создать собственный вариант такой боевой машины.
За последние несколько десятилетий одним из основных примеров многоцелевой техники в армиях ряда стран являются машины HMMWV американской разработки и производства. Совершенно неудивительно, что такая техника со временем приобрела ряд новых «специальностей», в том числе связанных с огневой поддержкой войск. В том числе были разработаны проекты модернизации машин с использованием малокалиберной артиллерии. Рассмотрим несколько вариантов такой техники, как те, что нашли свое место в армиях, так и те, которые остались на стадии разработки или испытаний.

HMMWV RED-T

Пожалуй, самый интересный и, что более важно, проект RED-T, разработанный AM General и McDonnell Douglas, был одним из самых продуманных вариантов модернизации машин Humwee с установкой артиллерийских орудий. Компания, создавшая саму машину в середине восьмидесятых, предложила на ее основе еще один вариант специализированной боевой машины. Проект РЕД-Т (Remote Electric Drive Turret — «Дистанционно управляемая башня с электроприводами») предполагал установку на существующее шасси некоторого нового оборудования, в том числе 25-мм автоматической пушки.Комплекс РЭД-Т был запатентован в 1986 году, после чего был предложен потенциальным покупателям.

Общий вид станка HMMWV RED-T. Фото Aw.my.com

Следует отметить, что систему РЕД-Т можно считать одним из первых дистанционно управляемых модулей современного образца. Ранее системы аналогичного назначения имели другое оборудование с соответствующими характеристиками. Разработка компаний AM General и McDonnell Douglas, в свою очередь, была одной из первых попыток улучшить возможности техники за счет некоторых нововведений.

Используя особенности компоновки базового шасси, было предложено монтировать монтажную конструкцию внутри кузова автомобиля вооружения. Он должен был состоять из четырех вертикальных опор и горизонтальной плиты с погоном для боевого модуля. Для вертикальных пикапов предлагалось использовать стойку, проходящую через жилой отсек и контактирующую с приводами на крыше моторного отсека. Горизонтальное наведение производилось поворотом всей платформы орудия с помощью соответствующего электропривода на крыше.Весь набор аналогичных инструментов должен был быть установлен в задней части кабины. При этом пульт оператора предлагалось разместить на заднем левом пассажирском сиденье, хотя наличие систем дистанционного управления не накладывало никаких ограничений такого рода.

На верхней поворотной платформе модуля было предусмотрено место для поддержки качающейся артиллерийской установки. Последний должен был использоваться для крепления инструментов. В качестве оружия для РЭД-Т предлагалась 25-мм автоматическая пушка M242 Bushmaster.Пушка с внешними приводами автоматики имела ствол длиной 106 калибров и могла вести огонь со скоростью до 500 выстрелов в минуту. В зависимости от типа боеприпаса обеспечивалась начальная скорость снаряда на уровне 1100 м / с и эффективная стрельба на дальностях до 3 км. К казенной части пушки предлагалось крепить два ящика для хранения боеприпасов с ленточной подачей с возможностью быстрой смены типа используемого снаряда. Интересно, что разные прототипы комплекса оснащались разными системами подачи боеприпасов.

Проекции HMMWV RED-T. Фото Aw.my.com

В ящиках на боевом модуле удалось разместить два типа снарядов по 40. Еще 30 подобных систем для хранения боеприпасов общей вместимостью 540 снарядов предлагалось перевезти в грузовом отсеке. автомобиля.

Для наблюдения за обстановкой, поиска целей и наведения оружия предлагалось использовать комплект оптико-электронной аппаратуры, установленный рядом с инст

.

крупнокалиберный пулемет или мелкокалиберный пулемет?

Очень часто в разговорах о крупнокалиберном стрелковом оружии мы сталкиваемся со странной метаморфозой для 14,5 века. В отношении одного и того же оружия есть совершенно противоположные подходы. В частности, такое мнение существует в отношении XNUMX мм CPV. Что это? Крупнокалиберный пулемет или все же малокалиберный автомат?

Кто победит в противостоянии малокалиберных орудий и крупнокалиберных пулеметов? Какая разница сравнимых в принципе «стволов»? Откуда взялось все это несоответствие в восприятии скорострельных орудий и крупнокалиберных пулеметов?

Эта неразбериха началась, как только появился первый пулемет.Наверное, именно так следует говорить о рибадине. Пушка, состоящая из 12 малокалиберных стволов, смонтированная на передвижном лафете. Принцип работы был прост. Прокручивая лафет, расчет уничтожает противника быстрым или залповым огнем.

Впервые об этом оружии упоминается в 1340 году. Именно тогда войска французского короля Эдуарда III использовали рибадекины. 12 стволов — 12 зерен малого калибра на врага. Да, 700 лет назад подход к уничтожению соседа тоже опирался на прогресс.

Позднее рибадакины использовались во многих сражениях. Изменилось количество стволов, изменился калибр. Но принцип действия оружия остался. Пулемет с несколькими пулеметами.

Если серьезно говорить о пулемете, вы, вероятно, можете начать с изобретения Ричарда Гатлинга 1862 года высокоскоростного многоствольного стрелкового оружия. Несколько нарезных стволов в этом ружье были соединены не в плоскости, а по кругу. И вращался с ручным приводом. При этом за один оборот каждый ствол совершал один выстрел.

Интересным оказался механизм заряжания орудия. После выстрела ствол освобождался от гильзы, а заряжание производилось через расположенный выше магазин за счет силы тяжести. Это насыпь. Тренированный расчет с использованием ручного привода вращения ствола мог обеспечить скорострельность до 1000 выстрелов в минуту!

Однако само название оружия отражало отношение к нему военных. Пулемет или пистолет? Сам изобретатель не дал ответа на этот вопрос.Это не помешало 1866 году принять оружие на вооружение американской армии. У СЭМ

.

Syonan — War Thunder Wiki

Hiburi-class, Syonan, 1944

Общие характеристики

3,7 / 3,7 / 3,7BR

150 человек Экипаж

1004 т Водоизмещение

6Количество секций

16 мм (сталь) Бронирование корпуса

4 мм (сталь) Броня надстройки

Основное вооружение

Пушка 120 мм / 45 Тип 102 x Башня

240 выстрелов Боезапас

-10 ° / 75 ° Вертикальный наведение

Вторичное вооружение

25-мм / 60 Автоматическая пушка Type 96Башня

1500 выстреловБоезапас

15 выстрелов Обойма

261 выстр / мин Скорострельность

3 x 25 мм / 60 Автоматическая пушка Type 965

турель 9000 снарядыбоезапас

15 снарядов обойма

261 выстрел / мин Скорострельность

Дополнительное вооружение

14 x глубинная бомба Type 95Набор 1

24 x глубинная бомба Type 95Набор 2

24 x глубинная бомба Type 95
14 x глубинная бомба Type 95 3

Экономика

26000 Исследования 200000 Покупка /3 130/3 946/2 800/3 530 Ремонт 29000 Обучение экипажа 100000 Эксперты 500 A ces142% Награда за бой

Описание

Hiburi-class, Syonan, 1944 г. — японский фрегат II ранга. с рейтингом боя 3.7 (AB / RB / SB). Он был представлен в обновлении 1.91 «Ночное видение».

Общая информация

Живучесть и броня

Боекомплект к 120-мм пушкам

Выживание Syonan сильно зависит от того, что его атакует. Его корпус бронирован, как у эсминца, толщиной 23 мм. Это делает его в значительной степени невосприимчивым к огню меньшего калибра и некоторым снарядам меньшего калибра. Единственная дополнительная броневая защита, которую он имеет, присутствует вокруг двух основных орудий, 15-миллиметровая противоосколочная броня, которая снова несколько надежно защищает их от орудий меньшего калибра.

Однако у Syonan есть два основных недостатка. Во-первых, его размер, потому что он такой большой и медленный, что потребуется огромное количество огня. Не каждый входящий раунд приносит урон, но со временем все складывается. Его размер также делает его очень уязвимым для торпед. Вторая заметная слабость заключается в том, что Syonan очень уязвим для перегрузки боеприпасов. Это связано с наличием двух очень больших открытых боеукладок под каждым орудием, и они могут быть взорваны несколькими удачно размещенными выстрелами из бронебойного оружия, даже оружие меньшего калибра может разрушить боеукладку, поэтому важно никогда не представлять плоский угол стрельбы. склад боеприпасов.

Мобильность

Syonan — относительно медленный корабль, развивающий максимальную скорость 36 км / ч в режимах RB и 55 км / ч в режимах AB. Однако настоящая проблема заключается в его мобильности, он очень не реагирует на команды и требует довольно много времени, чтобы остановиться, включить задний ход или повернуть. Можно с уверенностью сказать, что его мобильность немного сдерживает корабль, поскольку он появляется вместе с меньшими судами, он очень уязвим для торпед, особенно без каких-либо улучшений мобильности. Ему также не хватает общей маневренности, чтобы убежать от эсминцев, если его поймают на открытом воздухе.

Вооружение

Основное вооружение

Syonan оснащен двумя 120-мм / 45 пушками Type 10 в качестве основного оружия. Они наносят хороший урон меньшим лодкам и быстро перезаряжаются со скоростью 12 выстрелов в минуту для среднего экипажа. Орудия также довольно медленно поворачиваются со скоростью около 8,5 градусов в секунду, из-за этого они довольно плохое оружие на близких дистанциях, когда необходимо отслеживать небольшие быстрые лодки. Эти орудия действительно эффективны против более крупных патрульных судов и эсминцев, с которыми вы столкнетесь, и станут вашим основным оружием на больших дистанциях.

Вторичное вооружение

Syonan оснащен 5 тройными установками и одной одиночной установкой 25-мм пушки Type 96. Против небольших небронированных лодок эти пушки в совокупности представляют собой чрезвычайно мощное оружие, объем огня уничтожит небольшую лодку за несколько секунд, если выстрелы совпадают. Оружие имеет в магазине 15 патронов, но перезаряжается очень быстро, и из-за этого у них нет времени на перегрев, поэтому из них можно вести непрерывный эффективный огонь. Ружья идут с тремя ремнями:

• Универсальный — сочетание различных осколочно-фугасных и бронебойных снарядов, достойное сочетание для борьбы со всеми типами кораблей.
• APT — преимущественно бронебойные снаряды, эффективные против бронированных целей.
• HEIT — Полный фугасный пояс, очень высокий урон, но без бронепробиваемости.

В целом, снаряды HEIT работают лучше всего, у них огромный урон и они потопят вражеские корабли за секунды, если попадут несколько установок, но также рекомендуется взять несколько бронебойных поясов на случай, если вы столкнетесь с бронированным речным катером ,

Специальное вооружение

Syonan может нести 14 глубинных бомб Типа 95, которые можно сбрасывать для нанесения увечий другим военно-морским целям.Однако они имеют довольно ограниченную жизнеспособность, так как большинство МТБ смогут избежать взрыва. Поскольку этот корабль большой и медленный, единственная жизнеспособность этих зарядов — против вражеских ОБТ, подкрадывающихся к вам сзади, однако это довольно редкое явление.

Использование в боях

Прежде всего, Syonan — очень мощный корабль, который может нанести невероятный урон вражеской команде при благоприятных обстоятельствах. Он может иметь разрушительные последствия против небольших кораблей или судов с незначительной защитой брони, но он очень слаб против эсминцев и вражеских игроков, которые знают, насколько уязвимы боеукладки.Из-за этого, чтобы добиться успеха, Syonan должен играть осторожно. Слишком далеко продвигаться по карте может быть опасно, поскольку это позволяет вражеским МТБ запускать торпеды в вас с близкого расстояния; поскольку Syonan очень медленный, уклонение от торпед может быть очень трудным. Из-за этого рекомендуется не плыть слишком близко к узким местам или прикрывать враждебные части карты, поскольку это позволяет врагам легко подкрасться к вам. В любом случае, внимательно следите за МТБ, если вы видите, что они запускают торпеды, вы можете заранее скорректировать свой курс, чтобы гарантировать, что торпеды промахнутся.В любом случае это хорошая идея на тот случай, если торпеды были запущены без вашего ведома, поэтому постарайтесь не плыть по прямой слишком долго, поскольку вам не хватает реактивной подвижности, чтобы быстро изменить курс.

Самое стабильное оружие, к которому у вас есть доступ, — это многочисленные 25-миллиметровые пушки, разбросанные по всему судну. Рассмотрите возможность использования их в качестве основного оружия, поскольку они представляют собой гораздо более точное и разрушительное оружие в совокупности, чем две основные пушки. Они могут эффективно работать на расстоянии до 2000 метров, а дальше они начнут терять потенцию.Кроме того, старайтесь не показывать врагам плоский боковой угол, так как это делает вашу боеукладку очень легкой целью. Попробуйте повернуть корабль по сторонам к тому, куда вы вступаете, это предотвратит проникновение некоторых бронебойных снарядов меньшего калибра.

Модули

Уровень	Мореплавание	Непотопляемость		Огневая мощь
я	Сухой док	Набор инструментов		25 мм пояс APT
II	Замена руля	Система противопожарной защиты	Дымовая завеса	Ремни HEIT 25 мм	Наведение вспомогательного вооружения	120-мм Type 0 HE
III	Замена пропеллера			Улучшенный дальномер	Основное вооружение нацеливания	Глубинные заряды
IV	Обслуживание двигателя	Новые насосы			Артиллерийская поддержка	Бомба миномет

Плюсы и минусы

Плюсов:

• Чрезвычайно мощное вторичное вооружение
• Может эффективно бороться как с кораблями, так и с самолетами
• Достаточно живучесть

Минусы:

• Относительно неэффективное основное вооружение
• Очень легкий боеукладчик
• Довольно медленный и неуправляемый
• Большая цель, легко поражаемая

История

Syonan (昭南, название Сингапура, находившегося под японской оккупацией) — 11-й корабль класса «Эскорт» класса «Микура» (E20).В настоящее время классифицируется как 3-й корабль сопровождения класса «Хибури» (E20b).

Из-за японской латинизации существует несколько вариантов названия корабля на английском языке. (Сёнан, Сёнан, Сёнан, Сёнан, Сёнан)

Заложен 23 февраля 1944 года и спущен на воду 13 июля 1944 года. С 5 августа 1944 года он работал в составе 1-й морской эскортной группы (海上 護衛 隊, 1KEg) и сопровождал несколько конвоев между Сингапуром и Японией.

Во время сопровождения конвоя Hi-92 он был потоплен 25 февраля 1945 года торпедой американского военного корабля SS-258. ^[1]

Медиа

Отличным дополнением к статье станут видеогид, скриншоты из игры, фотографии.

См. Также

Суда аналогичного назначения:

Список литературы

Внешние ссылки

Вставьте ссылки на источники и внешние ресурсы, например:

• тема на официальном игровом форуме;
• страница энциклопедии по кораблю;
• прочая литература.

,

Cal.JS20 — Малый секундный хронограф — | Движения

Cal.JS20 — Малый секундный хронограф — | Движения | ДВИЖЕНИЕ МИОТА

Список запчастей JS20

ТРЕТЬЕ КОЛЕСО И ШЕСТЕРНЯ

017-149

ЧЕТВЕРТОЕ КОЛЕСО И ШЕСТЕРНЯ

023-A31

ШЕСТЕРНЯ С ВЕДУЩИМ КОЛЕСОМ

028-A05

КОЛЕСО СЦЕПЛЕНИЯ

064-790

УСТАНОВОЧНЫЙ ШТОК

065-505

РЕГУЛИРОВОЧНЫЙ РЫЧАГ

067-194

YOKE

071-136

КОЛЕСО И ШЕСТЕРНЯ

МИНУТ

072-121

КОЛЕСО

ЧАСОВ

075-A18

УСТАНОВОЧНОЕ КОЛЕСО

076-640

ПРУЖИНА РЫЧАГА УСТАНОВКИ

077-136

ПЯТЫЙ КОЛЕСО И ШЕСТЕРНЯ

084-700

КОЛЕСО КОРРЕКЦИИ ПРОМЕЖУТОЧНОЙ ДАТЫ

087-184

ПРОМЕЖУТОЧНОЕ ВТОРОЕ ЗАПИСНОЕ КОЛЕСО (1)

087-А31

ПРОМЕЖУТОЧНОЕ ВТОРОЕ ЗАПИСНОЕ КОЛЕСО (2)

087-A32

ПРОМЕЖУТОЧНОЕ ВТОРОЕ ЗАПИСНОЕ КОЛЕСО (3)

087-A33

КОЛЕСО ПРОМЕЖУТОЧНОЙ МИНУТНОЙ ЗАПИСИ

(1)

087-A34

КОЛЕСО ПРОМЕЖУТОЧНОЙ МИНУТНОЙ ЗАПИСИ

(2)

087-A35

КОЛЕСО ПРОМЕЖУТОЧНОЙ МИНУТНОЙ ЗАПИСИ

(3)

087-А36

ПРОМЕЖУТОЧНОЕ ВЕДУЩЕЕ КОЛЕСО НА 24 ЧАСА

087-A37

ВЕДУЩЕЕ КОЛЕСО НА 24 ЧАСА

100-805

СТАТОР

ДЛЯ ХРОНОГРАФА (1)

190-A03

СТАТОР

190-A09

РАСПОРКА ДЛЯ УСТАНОВКИ ШТОКА

212-A20

РАСПОРКА ДЛЯ ПРУЖИНЫ ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ (1)

212-A50

РАСПОРКА ДЛЯ ПРУЖИНЫ ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ (2)

212-A51

ИЗОЛЯТОР ДЛЯ ПРУЖИНЫ СОЕДИНИТЕЛЯ АККУМУЛЯТОРА

230-220

ПРУЖИНА СОЕДИНИТЕЛЯ АККУМУЛЯТОРА

231-368

КАТУШКА ДЛЯ ХРОНОГРАФА

246-A33

КАТУШКА

246-A16

ВТОРОЕ КОЛЕСО ХРОНОГРАФА

251-309

ПРУЖИНА ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ (1)

267-204

ПРУЖИНА ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ (2)

267-204

ЭЛЕКТРИЧЕСКИЙ БЛОК

279-J99

БАТАРЕЯ

280-340

РОТОР

285-175

РОТОР ДЛЯ ВТОРОГО ХРОНОГРАФА

285-A06

КОЛЕСО ЗАПИСИ

МИНУТ

291-204

МОСТ КОЛЕСНЫЙ ДЛЯ ХРОНОГРАФА (2)

701-G99

МОСТ ПОЕЗДНОЕ КОЛЕСО

701-h31

ПОЕЗДНОЙ МОСТ ДЛЯ ХРОНОГРАФА

701-h32

ОПОРНЫЙ БЛОК ЭЛЕКТРОБЛОКА

720-953

ВИНТ ДЛЯ ОПОРЫ ЭЛЕКТРОБЛОКА (1) (x5)

922-149

ВИНТ ДЛЯ БЛОКА ХРОНОГРАФА

922–166

ВИНТ ДЛЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ХРОНОГРАФА (1) (x2)

922–166

ВИНТ ДЛЯ ЭЛЕКТРОБЛОКА

923-107

ВИНТ ДЛЯ МОСТОВОГО КОЛЕСА

923-112

ВИНТ ДЛЯ ОПОРЫ ЭЛЕКТРОБЛОКА (2)

923-114

ВИНТ ДЛЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ХРОНОГРАФА (2) (x4)

929-804

ВИНТ ДЛЯ ПЛАСТИНЫ В СБОРЕ (2)

934-551

** БОЛЬШОЙ УСТАНОВОЧНЫЙ ШТОК (23.9 мм)

065-508

Значок

Продолжительное время автономной работы

Срок службы батареи более 4 лет.

Параллельная кнопка

Кнопки можно установить параллельно для корпуса часов квадратной формы.

Обнаружение удара

SMART IC внутри механизма обнаружит внешнее воздействие / сотрясение и предотвратит прыжки рук.Это даст вам больше гибкости при выборе рук.

Супербыстрая установка даты

Диск даты очень быстро переворачивается, когда заводная головка поворачивается для настройки даты.

Быстрый сброс

Замечательный механизм кулачка в форме сердца позволяет мгновенно обнулить два счетчика секунды / минуты хронографа.Центральная секундная стрелка хронографа управляется IC и плавно сбрасывается.

Движение руки на 4 удара

Центральная стрелка хронографа движется с шагом 1/4 секунды.

Супер бегун

Пользователи часов

могут насладиться уникальными движениями стрелки, оснащенными счетчиком на 1/20 секунды или на 1/100 секунды на максимальной скорости, как это характерно для профессионального хронографа.

Тревога

Будильник сработает, когда часовая стрелка совместится с индикатором времени будильника.

Чувство щелчка кнопки

Пользователи часов

Watch заметят повышенную стоимость часов одним нажатием кнопки.

Индикация фаз Луны

Функция отображения растущей и убывающей луны.Пользователи часов
могут использовать указатель на циферблате Луны в качестве ориентира для определения возраста или фазы Луны.

Высокая рука

Высота стрелки выше базового калибра.

Календарное изменение

Календарная вариация доступна для этого движения.

,
