Оса ПБ-4 пистолет травматический — отзывы, технические характеристики
Оружие самообороны: пистолет Оса ПБ-4-1 / ПБ-4-1МЛ

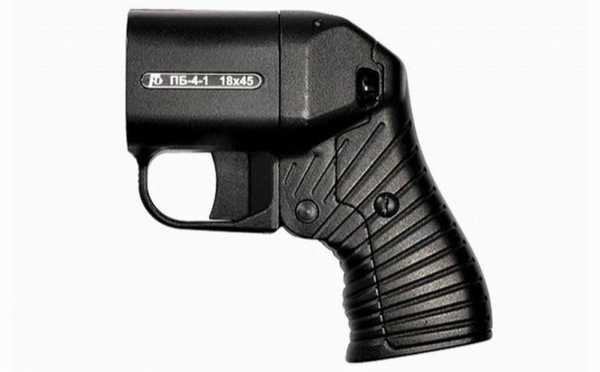

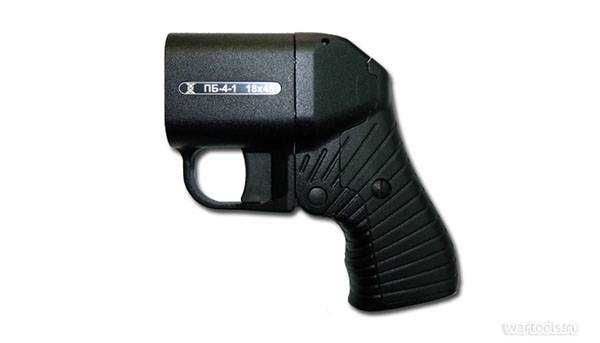

Бесствольный пистолет Оса ПБ-4-1
Бесствольный пистолет Оса ПБ-4-1МЛ в настоящее время относится к огнестрельному оружию ограниченного поражения
Бесствольный пистолет Оса ПБ-4, выпускающийся в настоящее время ООО «Новые Оружейные Технологии» (НОТ), разработан в качестве гражданского оружия самообороны Г.А. Бидеевым. С целью создания оружия самообороны, соответствующего требованиям законодательства, но в то же время обладающего высокой эффективностью, был спроектирован патрон травматического действия 18×45 с диаметром пули 15,5 мм. Этот боеприпас работает по противнику воздействием крупнокалиберной резиновой пули, обладающей упругой деформацией. Кроме того были разработаны и свето-звуковые патроны. Создатели Осы предпочли объединить ствол с патроном и ввели воспламенение порохового заряда при помощи электричества, в целях недопущения применения боевых патронов и переснаряжения стандартных патронов.

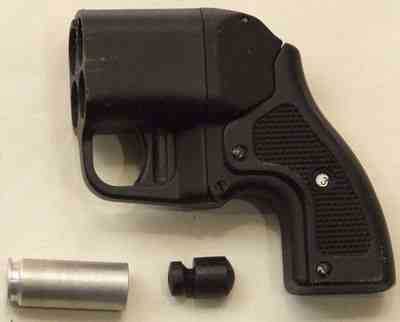

В результате получился патрон с гильзой достаточно большой длины и толстыми стенками, в котором пуля размещается в гильзе, не выступая за ее дульце. С целью защиты от переснаряжения в гильзе размещается стаканчик, изготавливаемый из алюминия. Этот стаканчик объединяет в себе электрический капсюль-воспламенитель и пороховой заряд, а так же удерживает при помощи обжатого дульца хвостовик пули. Более того, конструкцией предусмотрено разрушение капсюля при переснаряжении патрона извлечением пули без производства выстрела. Таким образом гильза работает как ствол сверх малой длины, в своей передней части. Пистолет Оса не обладает стволом, как частью оружия. Официальное название согласно статье №3 Федерального закона Российской Федерации: «…огнестрельное бесствольное оружие отечественного производства с патронами травматического, газового и светозвукового действия, соответствующими нормам Министерства здравоохранения Российской Федерации».
Оса 4-1 или 4-2?
На протяжении всего времени производства бесствольный пистолет Оса ПБ-4 претерпел четыре глубоких модернизации. Первый варианта Осы был оснащен механическим селекторным механизмом стволов. Воспламенение порохового заряда производилось от магнитно-импульсного генератора, так же называемого «МИГ». Травматический бесствольный пистолет Оса ПБ-4М, вышедший в 2000 году, оснащен «умной» электронной схемой выбора стреляющего патрона, взаимодействующей с капсюлем, пропускающим слабый электрический ток при готовности выстрелить, но не пропускающий его после выстрела или если патрона нет в патроннике. Схема выбирает патрон, готовый к производству выстрела, за кротчайший временной интервал при нажатии на спусковой крючок. В случае исправности капсюля на него подается ток для воспламенения порохового заряда. В случае отсутствия патрона в патроннике или если этот патрон ранее произвел выстрел, либо если капсюль неисправен, схема «сканирует» следующий патронник, и так пока не будет найден готовый к выстрелу патрон. Данная схема была оставлена и в более поздних версиях Осы.
Третьим вариантом травматического бесствольного пистолета Оса является ПБ-4-1, который был представлен в 2003 году. Оса ПБ-4-1 отличается наличием встроенного лазерного целеуказателя (ЛЦУ), размещающегося в рукоятке (лазерный луч идет через канал по центру блока патронников), а так же более эргономичной формой рукоятки. Более существенным изменением стала литиевая батарея, питающая схему воспламенения и ЛЦУ, взамен магнитно-импульсного генератора. Новейшей версией травматического бесствольного пистолета Оса является модель ПБ-4-1 МЛ, вышедшая в 2005 году. В пистолете Оса ПБ-4-1 МЛ схема воспламенения и ЛЦУ питаются от разных источников. Схема воспламенения питается от магнитно-импульсного генератора, а ЛЦУ — от батареи.
Видеообзор пистолета Оса ПБ 4-1МЛ
Кроме данных базовых вариантов, созданных и реализующихся в качестве гражданского оружия самообороны, бесствольный травматический пистолет Оса выпускается для правоохранительных ведомств и армии в следующих модификациях: бесствольный травматический пистолет ПБ-4В (6П56) имеющий антабку и механические прицельные приспособления; бесствольный пистолет ПБ-4-2 под более мощные патроны 18,5×70, имеющие дульную энергию порядка 100 Дж (что не так много по современным меркам гражданского оружия самообороны). Ранний вариант патрона снаряжался резиновыми пулями со стальным сердечником, что было продиктовано необходимостью увеличить ее вес и ускорить обнаружение при проникающем ранении. Дульная энергия такой пули составляла около 120 Дж. Однако позже, в 2001 году, патроны для Осы были ослаблены до 80-85 Дж.
Видеообзор пистолета Оса ПБ 4-2МЛ
Описание наиболее популярного образца из модельного ряда комплекса Оса

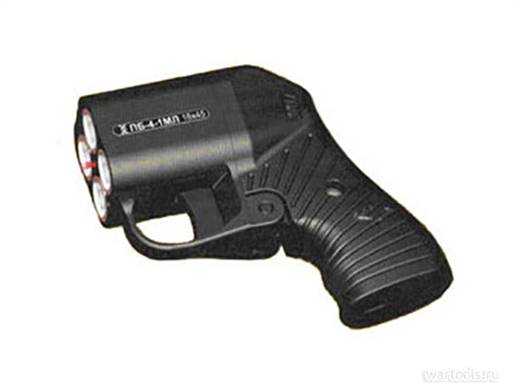

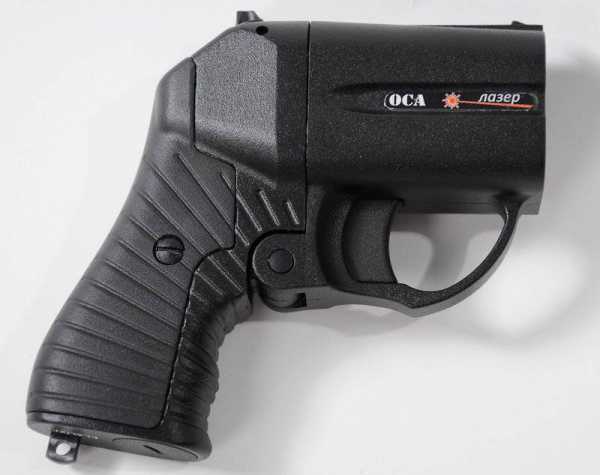

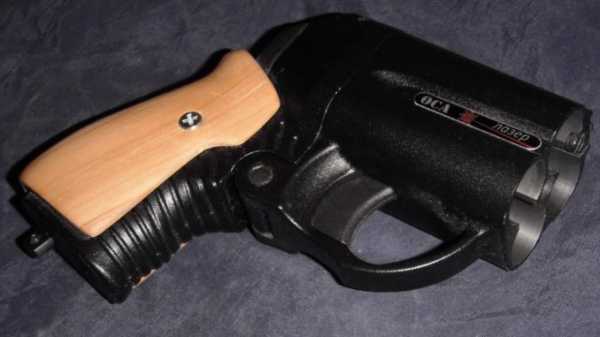

Бесствольный травматический пистолет Оса ПБ-4-1 МЛ является оружием с блоком из четырех патронников. Блок изготавливается из легкого сплава на основе алюминия. В качестве ствола используется гильза патрона. Рама пистолета производится из ударопрочного пластика. Блок патронников соединяется с рамой по средством шарнирного узла в нижней тыльной части блока. Заряжение осуществляется по одному патрону. Перезарядка блока патронников выполняется откидыванием его вниз, по типу двуствольного охотничьего ружья. Гильзы частично выходят из патронников при помощи подпружиненного выбрасывателя. Далее гильзы по одной извлекаются стрелком вручную. Спусковой механизм электронного типа питается от магнитно-импульсного генератора, вырабатывающего энергию по средством нажатия спускового крючка. Лазерный целеуказатель питается от литиевой батареи. ЛЦУ управляется при помощи включателя, размещающегося над пистолетной рукояткой, с левой стороны рамы. Бесствольный травматический пистолет Оса ПБ-4-1 МЛ оснащен простейшим открытым прицелом с каналом в блоке патронников и мушкой внутри этого канала, окрашенной в белый цвет.
Сейчас в производстве находятся бесствольные пистолеты ПБ-4-2, ПБ-4-1МЛ и ПБ-2 «Эгида», а так же «бюджетный» пистолет ПБ-4-1 не имеющий ЛЦУ. Для комплекса Оса всех вариантов выпускаются специальные патроны различных типов и назначения. Всего имеется три типа патронов: два для самообороны — травматический и светозвуковой; один — для подачи сигналов и освещения местности.
В настоящее время бесствольные пистолеты Оса сертифицированы как огнестрельное оружие ограниченного поражения.
Отзывы владельцев
«Оба ствола (ПБ-4 и ПБ-4М) функционируют исправно (стреляю примерно раз в 3 месяца), за все время эксплуатации было две задержки по вине боеприпасов (старого образца). Кучность стрельбы на дальности практического применения (до 3 м) позволяет стабильно попадать в корпус.
Из недостатков: большие поперечные габариты и длительное перезаряжание при малой ёмкости касеты». 357_random_mag
Недостатки, отмеченные пользователями пистолетов Оса
Оса ПБ-4М
К сожалению, микросхема пистолета Оса ПБ-4М может признать неисправным совершенно исправный патрон и выстрела опять не будет.
Оса ПБ-4-1
Переход на батарейку привел к падению надежности оружия. Батарея быстро разряжалась, на морозе не выдавая ток, нужно было постоянно контролировать ее заряд по индикатору на корпусе оружия, при этом работа диода не давала гарантии что батарея в рабочем состоянии. Надежность оружия упала, что потребовало возврата к МИГу.

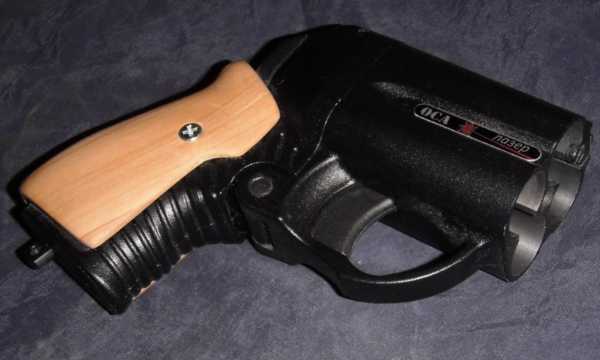

Оса ПБ-4-1МЛ
Вместо батарейки для производства выстрела вернулись к МИГу, оставив батарейку только для ЛЦУ. Надежность оружия повысилась, но появились новые болезни. Так эта модификация пистолета ранних выпусков «славилась» тем, что блок с патронами при выстреле самопроизвольно открывался, ломалась спусковая клавиша.
Патроны
Травматический патрон снаряжается тяжелой крупнокалиберной резиновой пулей со стальным сердечником. Дульная энергия — от 85 до 91 Дж. При попадании, пуля вызывает болевой шок.
Светозвуковой патрон снаряжается зарядом, дающим мощный звуковой удар и сильную световую вспышку, вызывая у противника временную (до 30 сек.) дизориентированность слуховых и зрительных ощущений.
Сигнальный и осветительный патроны снаряжаются пиротехническими зарядами, при помощи которых возможна подача световых сигналов зеленого, желтого, красного и белого цветов. Осветительный патрон белого цвета ночью освещает местность в радиусе до 120-150 метров в течение 4 секунд.
Технические характеристики Оса ПБ-4-1МЛ
- Калибр: 18×45
- Длина: 119 мм
- Высота: 114 мм
- Ширина: 39 мм
- Масса без патронов: 340 г.
- Емкость блока: 4 патрона
- Усилие спуска: 3,5-4,5 кгс
Источник питания:
- для стрельбы — импульсный генератор МИГ-1К1
- для ЛЦУ — литиевая батарея CR-123
Температурный диапазон применения:
- стрельба от -30° до +50° С,
- ЛЦУ – от -10° до +40° С;
Кучность стрельбы на дальности 10 метров:
- для серии из 4-х выстрелов не более 220 мм

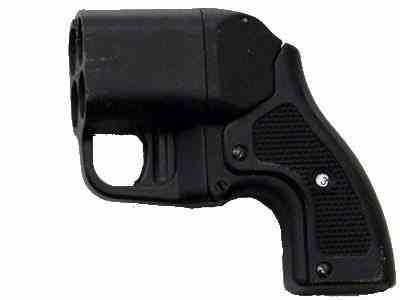

Технические характеристики ПБ-4-1
- Калибр: 18×45
- Длина: 119 мм
- Высота: 114 мм
- Ширина: 39 мм
- Масса без патронов: 320 г.
- Емкость блока: 4 патрона
- Усилие спуска: 3,5-4,5 кгс
Источник питания:
- для стрельбы — литиевая батарея типа CR123
- для ЛЦУ — литиевая батарея типа CR123
Температурный диапазон применения:
- стрельба от -30° до +50° С,
- ЛЦУ – от -10° до +40° С;
Кучность стрельбы на дальности 10 метров:
- для серии из 4-х выстрелов не более 220 мм
Травматическое оружие самообороны — оооп
www.armoury-online.ru
Травматические пистолеты «Оса» — история, характеристики, модификации, получение разрешения
«Оса Компакт»«Оса» — это так называемый бесствольный пистолет с множеством функций оружия нелетального действия, основная задача которого — это защита от нападения и подача осветительных сигналов.
Самый начальный опытный образец был показан широкой публике во время международной выставке оружия в Москве в 1996 году.
История создания. Модернизация травматического пистолета «Оса»
Пистолет ПБ-4 «Оса» спроектирован в научно-исследовательском институте Прикладной химии (г.Сергиев Посад) как невоенное оружие.
Чтобы достичь высокого коэффициента полезного действия использования пистолета, нужно было оснастить пистолет другим боеприпасом.
Чтобы поразить противника, в пистолет заложен принцип поражения резиновыми пулями и поражением сильным звуком и светом.
Травматический пистолет «Оса»В момент выстрела передняя составляющая гильзы является одновременно стволом, который позволяет придать ускорение пуле и направляет в требуемую сторону.
В связи с тем, что ствол как составляющая часть пистолета отсутствует, пистолет «Оса» классифицируется как «бесствольное оружие самообороны».
В 1997 году первые патроны для пистолета «Оса» оснащались пулями из резины и находящимися внутри пули сердечником из стали, который нужен, чтобы придать большую массу пуле и возможности нахождения рентгеновскими лучами, если пуля проникла внутрь тела человека.
Вес пули 8 граммов, энергия в момент вылета пули 105-115 Джоулей.
В 2001 году показатели пули изменены:
- энергия пули — 80-85 Джоулей;
- вес пули — 11,6 г.
soldats.club
Травматический пистолет «ОСА» ПБ-4 | Армейский вестник
Уже много лет для самообороны нам предлагают травматическое оружие. За все время его существования менялись требования, менялись характеристики, что делало те или иные модели наиболее популярными среди потребителей, однако мало кто поспорит с тем, что за все время пистолеты под единым именем «ОСА» имели общенародную любовь и привязанность покупателей.
Конечно, оружие не совсем обычной конструкции имеет своих поклонников и тех, кто его на дух не переносит, естественно, оно не лишено своих плюсов и минусов, однако, как показывает практика, это оружие уже узнаваемо нападающими и его боятся, а значит оно эффективно. В данной серии статей предлагаю пробежаться по всем моделям, которые некогда существовали и существуют, проследить за развитием оружия, узнать положительные и отрицательные качества той или иной модели, а так же познакомиться с боеприпасами для этих пистолетов.
К сожалению, уместить все в одной статье не представляется возможным, так как получится очень длинный текст, а говорить обо всем в двух-трех словах тоже не хочется, потому разобьем материал на несколько статей, в которых в хронологическом порядке будут описаны как сами травматические пистолеты семейства «ОСА», так и боеприпасы, которые в них используются.

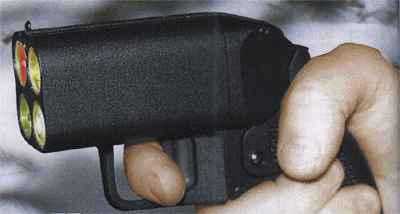

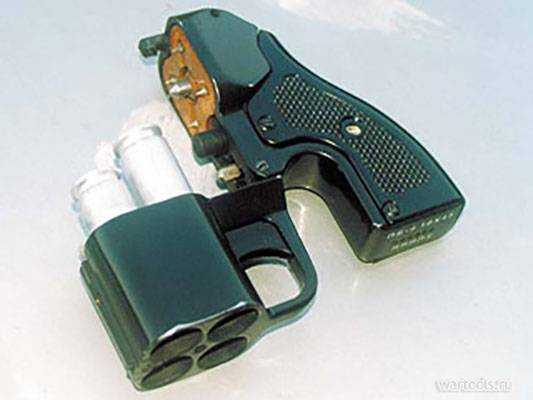

Начнем с образца, который был первым и очень сильно отличался от своих последующих собратьев, хотя именно он задал узнаваемый облик этого оружия, речь идет о модели ПБ-4. По сути, травматический пистолет «ОСА» ПБ-4 можно назвать первым отечественным травматическим пистолетом, кроме того, он был очень оригинальной конструкции, в которой механику частично заменила электроника.
Появилось это оружие в 1998 году и сразу же зарекомендовало себя как достаточно эффективное и относительно надежное средство защиты, о том, почему относительно, поговорим чуть ниже. Основной «фишкой» данного образца стало то, что в нем применялась достаточно оригинальная схема воспламенения инициирующего заряда, которая работала не за счет деформации от удара по капсюлю, а за счет прохождения электрического тока через вольфрамовую нить и, как следствие, ее возгорания.
Разумеется, что все в детстве били лампочки от фонарика и наблюдали, как в кислородной среде происходило сгорании спирали, однако даже этот детский, наглядный опыт не добавлял людям доверия к новому оружию, что существенно сказывалось на распространении этого образца. И если бы не энтузиасты, которые с восторгом восприняли новую идею, то не исключено, что и не было бы продолжения развития этого оружия, а сам пистолет просто перестали бы производить.
Попробуем более подробно разобраться, как именно работает данный образец, и выделить основные положительные и отрицательные качества этого оружия, в том числе и как средства защиты.

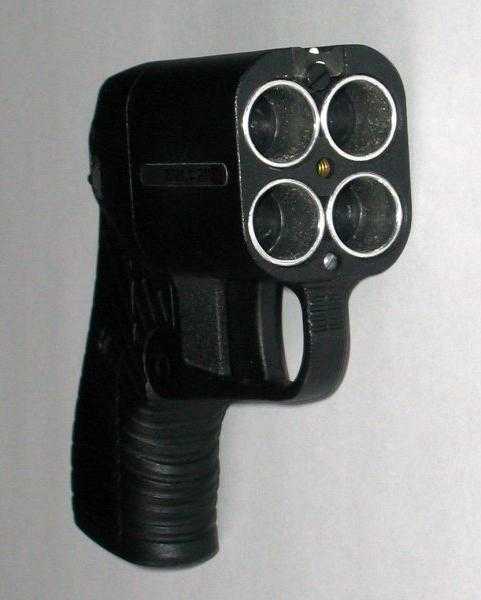

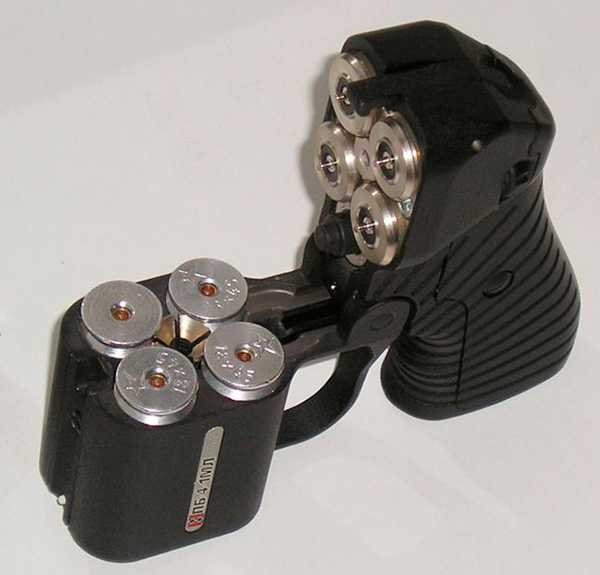

По своей конструкции травматический пистолет ПБ-4 представляет собой оружие, в котором гильза боеприпаса является стволом, отсюда и название пистолета ПБ – пистолет бесствольный. Патроны размещаются в откидывающейся вниз кассете, которая имеет 4 каморы для установки боеприпасов. Интересной особенностью оружия является то, что боеприпасы могут быть заряжены как в раскрытую кассету, так и в закрытую, то есть с обеих сторон камор.
Контакт гильзы с самим оружием для проведения электрического тока происходит за счет того, что к ее корпусу прилегает подпружиненный держатель, а в донце гильзы упирается еще один подпружиненный контакт. Именно через эти элементы подается электрический ток на боеприпасы для воспламенения инициирующего состава. Источником питания пистолета является МИГ или магнитно-импульсный генератор, о котором поговорим более подробно.
Данное устройство представляет собой завальцованный цилиндр из легкого сплава с кнопкой закрытой резиновым колпачком. Внутри располагается магнит, обмотка и подвижный сердечник, который и является как раз кнопкой всего этого счастья. В результате нажатия на кнопку/сдвига сердечника на концах обмотки можно «словить» небольшой ток, который, проходя по электронной схеме, воспламеняет вольфрамовую проволочку внутри гильзы, от которой происходит возгорание инициирующего состава.
Этот принцип работы оружия сохранился в большинстве моделей травматических пистолетов «ОСА», однако первый пистолет существенно отличался по принципу коммутации источника питания и боеприпасов. Дело в том, что за последовательную подачу напряжения на каждый из патронов отвечал механический переключатель, а не электронная схема как в последующем. Сложно сказать, насколько данное отличие было положительным или отрицательным, но я лично склоняюсь к тому, что электроника в данном случае более приемлема.
Так как механический переключатель обладает рядом негативных характеристик, таких как возможность окисления контактов и просто износ (что в данном случае не так критично), то все это было наглядно проявлено в этом оружии самообороны, которое, по логике, должно всегда находиться вместе со своим владельцем. А значит повышенная влажность, конденсат от перепада температур и так далее постепенно делали оружие не самым надежным.
Именно по этой причине от механического переключателя решили отказаться, заменив его электроникой, хотя не совсем понятно, почему нельзя было просто установить герметичный переключатель, но не будем трогать эту тему. Вернемся лучше к МИГу, так как именно с этим элементом связано большинство нелепых историй и баек, которые касаются непроизвольных выстрелов из травматического пистолета «ОСА» ПБ-4.
По какой-то неведомой причине в народ пошли истории, которые объясняли самопроизвольные выстрелы оружия в результате прохождения человека под высоковольтной линией, в трамваях, электричках и так далее. Отдельные личности даже начали носить свое оружие, завернутое в фольгу, во избежание срабатывания магнитно-импульсного генератора от электромагнитных полей, реальных и выдуманных.
На самом же деле причина была вовсе не в МИГе, а в беспечном ношении оружия в кармане вместе с ключами, зажигалками и прочими посторонними предметами, с которыми вероятность случайного нажатия на спусковую клавишу многократно возрастала.
Дело в том, что травматический пистолет «ОСА» ПБ-4 не имел предохранителя, даже просто в виде обычного переключателя, который бы разрывал цепь между источником питания и патронами. Единственное что защищало от случайного выстрела это относительно тугой ход спусковой клавиши, а так же то, что выстрел не происходил до ее полного выжимания.
Раз уж заговорили о народных сказаниях об этом оружии, то нелишним будет так же отметить и то, что оружие «сведущие» люди рекомендовали беречь от воды, во избежание непроизвольного выстрела, напрочь забывая о том, что питался пистолет не от химического элемента питания. Да и электропроводность воды, которая могла попасть в оружие, была явно недостаточной, хотя она и не была дистиллированной. Вот так вот мир полнился слухами, которые снижали продажи этого травматического пистолета.
Однако помимо слухов и выдумок у оружия были действительно реальные проблемы. Помимо возможности выхода из строя механического переключателя и случайных нажатий на спусковую клавишу, с течением времени травматический пистолет «ОСА» мог отказать в самый неподходящий момент, из-за того, что магнитно-импульсный генератор пистолета, как выражались в народе «сел». Происходило это из-за того, что с течением долгого времени (очень долгого) времени хранения оружия, магнит в МИГ терял свои свойства, соответственно на выходе из генератора напряжение было уже недостаточным для воспламенения вольфрамовой проволочки в патроне.
К слову, происходило это не так уж и быстро, так что тот человек, который следил за своим оружием мог заметить это неприятное явление заранее, а не в тот момент, когда возникала ситуация требующая применения оружия. Исправлялось это путем замены магнита, что можно было сделать самостоятельно, либо же отдав оружие в ремонт.
Отдельной проблемой было так же и окисление контактов, которые прилегали к патронам в кассете. Кстати по этому поводу была отдельная народная байка, что вместо магнитно-импульсного генератора в оружии установлен пьезоэлемент, соответственно окись на контактах не проблема, так как разряд его пробивал.
Но так как мы знаем, что никаким пьезоэлементом там и не пахло, то, соответственно, окисление этих контактов есть большая проблема. Лечится она, как и большинство болезней спиртом. В крайнем случае, периодическим открыванием и закрыванием кассеты с боеприпасами, что нарушает целостность оксидной пленки, а соответственно обеспечивает нормальный контакт между схемой пистолета и боеприпасами. Так что периодическое открывание-закрывание кассеты входит в обслуживание оружия.
Помимо всех описанных выше отличий данного пистолета от более поздних моделей травматических пистолетов семейства «ОСА» у пистолета ПБ-4 имеется так же и еще одна особенность, которая с первого взгляда помогает определить, что это за оружие. Дело в том, что даже на момент появления данного пистолета было два типа боеприпасов и чтобы было возможным определить какой патрон из какой каморы выстрелит, в рукоятке пистолета имеется маленькое окошко, в котором показан номер каморы. Именно оно и является основной внешней отличительной особенностью оружия.
Естественно, что только один пистолет создать было недостаточно, для него еще нужны были и патроны. На данный момент существует огромное разнообразие боеприпасов 18х45 от самых различных производителей, на момент же выхода оружия на рынок было всего два типа патронов и только от одного производителя. Так патроны были только травматические и светозвуковые.
Первый вид патронов имел пулю с металлическим сердечником, который был обтянут резиной. Светозвуковой патрон был снаряжен просто пиротехническим составом, который обеспечивал яркую вспышку при выстреле и достаточно громкий хлопок. Капсюлем данного патрона был запрессованный инициирующий состав в котором от центрального вывода тянулось две вольфрамовые проволочки, ведущие к металлической гильзе. При прохождении электрического тока через них они воспламеняли инициирующий состав, от чего происходило возгорание пороха, что вело к выстрелу. Примечательно то, что сама длинная гильза патрона служила стволом.
Вокруг этих боеприпасов так же ходила масса рассуждений, препятствующих их широкому распространению. Так многие утверждали, что при неаккуратной транспортировке вероятен обрыв вольфрамовых нитей, а значит, патрон становится бесполезным. Но обрыва не может произойти, даже если долго и упорно трясти патроны, так как вольфрамовые нити защищены инициирующим составом. Так единственным вариантом, когда они могут оказаться оборванными может быть только тот, когда их оборвали еще в процессе производства.
Куда более реальной проблемой была стабилизация пули в полете. Дело в том, что в момент выстрела, пуля, проходя по гладкой гильзе, не начинает вращаться как в нарезном оружии, для ее стабилизации в полете в задней ее части предусмотрен хвостовик. Так вот его иногда было недостаточно, а это значило, что пуля ложилась в цель боком, что значительно сокращало ее эффективность при попадании.
Тем не менее, первые патроны были достаточно мощными, дульная или вернее сказать, гильзовая энергия достигала 120 Джоулей, что в сумме с весом пули, равным 8,35 грамма, было вполне достаточно для уверенного поражения противника даже в зимней одежде. Впрочем, счастье было недолгим и в скором времени патроны стали значительно слабее.
Несмотря на то, что патроны 18х45 внешне кажутся идеальными для переделки под стрельбу твердыми пулями, осуществить это не так просто. В гильзе патрон обжат за хвостовик так называемым газогенератором, что делает затруднительным извлечение пули из патрона без повреждения инициирующего состава. Конечно, народные умельцы научились модернизировать данные боеприпасы, однако массового применения этих патронов с увеличенными пороховыми зарядами или твердыми пулями никогда не наблюдалось.
На этом закончим первую статью о травматических пистолетах семейства «ОСА» и патронах к ним. Как можно заметить, основные параметры оружия были заложены еще в первой модели и первых боеприпасах, а вот как это развивалось и что представляют из себя современные варианты оружия можно будет прочитать уже в следующих статьях.
/Кирилл Карасик, специально для «Армейского Вестника»/
army-news.ru

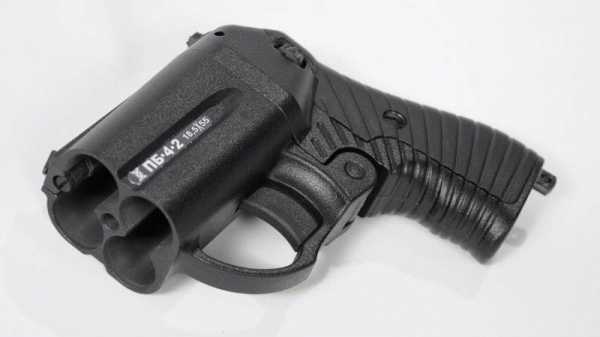

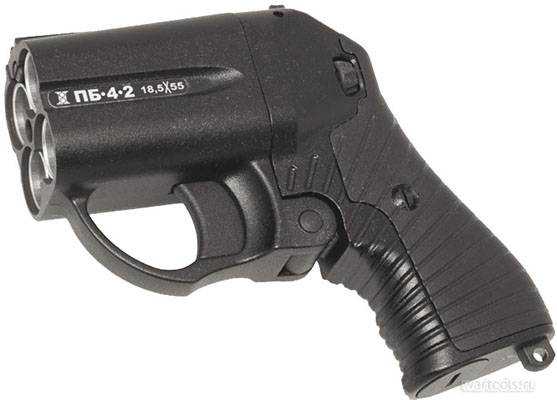

Бесствольный пистолет ПБ-4-2 «Оса» » Военное обозрение
Бесствольный пистолет «Оса» знаком сегодня многим гражданам России. Это прекрасный образец гражданского оружия нелетального действия. Разработка данного пистолета была завершена на рубеже 1997-1999 годов в НИИ Прикладной химии. Начиная с 1999 года, данный пистолет производится серийно. Сегодня его выпуском занимается компания «Новые оружейные технологии» (НОТ), расположенная в подмосковном городе Сергиев Посад.Современный оружейный комплекс «Оса» — это многофункциональная система гражданского огнестрельного оружия ограниченного поражения. «Оса» предназначена для действий по активной самообороне, а также для подачи различных сигналов и освещения участков местности. Специально для данного пистолета было разработано 5 типов патронов: травматический, светозвуковой, сигнальный, осветительный и аэрозольный.
Комплекс «Оса» включает в свой состав огнестрельные бесствольные устройства самообороны разных модификаций и набор различных патронов. На сегодняшний день это один из наиболее совершенных образцов личного гражданского оружия самообороны, представленного на российском рынке. «Оса» воплощает в себе уникальные разработки российских оборонных предприятий, которые не имеют аналогов в мире. Хорошо отработанная эргономика оружия в сочетании со встроенным лазерным целеуказателем позволяют вести прицельную стрельбу с результативностью и скоростью опытного стрелка даже неподготовленному человеку. На данный момент в производстве находится модификация бесствольного пистолета «Оса» четвертого поколения, представителем которого и является бесствольный пистолет ПБ-4-2.

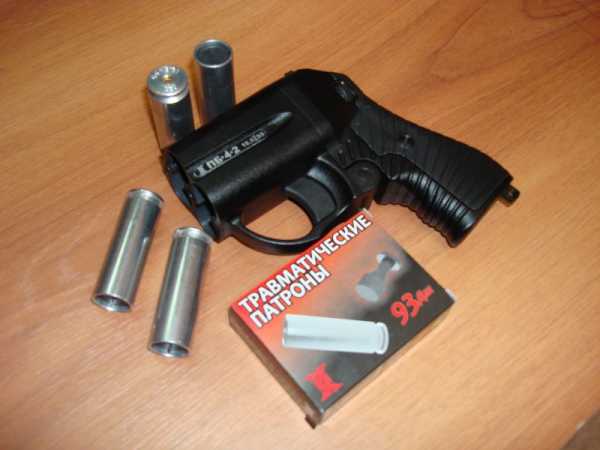

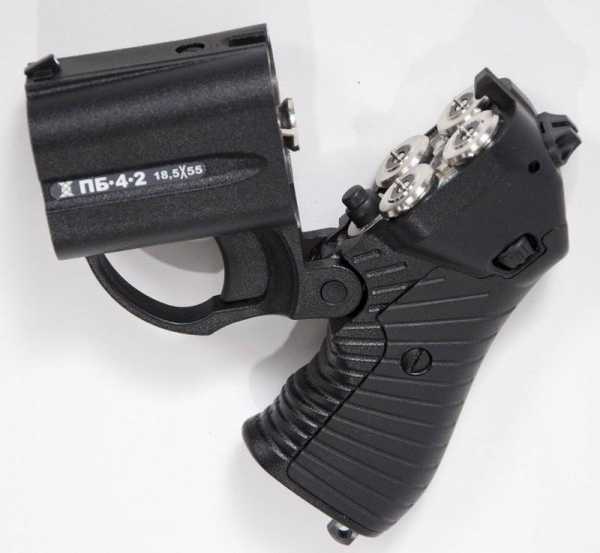

Отличительной особенностью бесствольного пистолета ПБ-4-2 от его предшественников является увеличенный калибр и новый боеприпас. Производитель увеличил калибр используемых в нем патронов на полмиллиметра скорее всего для того, чтобы патроны от старой «Осы» нельзя было использовать в «новой» (соответственно, и наоборот). При этом использование новой удлиненной гильзы позволило увеличить пороховую навеску в патроне, что, в свою очередь, положительным образом отразилось на начальной кинетической энергии пули.

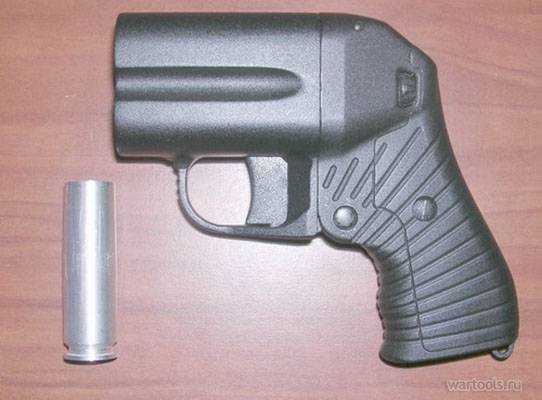

В бесствольном пистолете ПБ-4-2 применяется новый патрон травматического действия 18,5х55ТД, обладающий повышенной эффективностью. Сообщается, что останавливающая способность нового патрона сравнима с останавливающей способностью очень распространенного в России патрона 9х18 мм пистолета ПМ, а его пробивная способность (вероятность нанесения человеку тяжких телесных повреждений) ниже, чем у его предшественников. Также была усовершенствована плата управления, в которой используется специальная интегральная микросхема. Это повышает надежность оружия за счет существенного снижения количества элементов на плате.
Однако главное отличие — это именно используемый травматический патрон, который снаряжается крупнокалиберной тяжелой пулей с армирующим металлическим сердечником. При использовании травматического патрона 18,5х55Т его пуля оказывает останавливающее действие за счет сильного болевого эффекта. Болевой эффект возникает при ударе резиновой пули по объекту воздействия. При этом пуля не причиняет объекту воздействия тяжелых телесных повреждений, если выстрел произведен с расстояния более одного метра от открытого торца гильзы до объекта. Стоит отметить, что у предыдущего пистолета «Оса» дульная энергия пули равнялась 85 Дж, а у нового бесствольного пистолета ПБ-4-2 этот показатель достигает уже 93 Дж.
Дополнительным плюсом новых патронов стал то, что хвостик пули теперь не завальцован в газогенераторе патрона, как это было на предыдущих моделях. Это позволило, в частности, избавиться от «кувыркания» пули в полете. В настоящее время пуля выполняется отдельно от газогенератора, что позволяет добиться свободного выхода пули из гильзы. Помимо этого, в новом боеприпасе была изменена развесовка пули и ее длина, что также способствовало стабилизации полета пули.
Средний поперечник рассевания в пяти групповых выстрелах по 4 патрона в каждой группе из данного пистолета на расстоянии в 25 метров от открытого торца гильзы равняется 200 мм. При этом использование нового патрона 18,5х55Т позволяет добиться более высокой кучности стрельбы, к примеру, в сравнении с патронами 20,5х45, которые используются в пистолете «Шаман». При этом в травматических патронах 18,5х55Т пуля уже ничем не удерживается в гильзе, помимо упругой деформации резинового покрытия, по сравнению со старыми патронами 18х45, что позволило добиться более высокой точности попаданий и стабильности пули в полете. При этом выстрелы из «Осы» очень громкие, а отдача пистолета ПБ-4-2 чувствительна даже для людей, привыкших к табельному боевому пистолету.
Для пистолета также существуют патроны калибра 18,5×55, которые оснащаются специальным зарядом, который при выстреле создает мощной звуковой удар и световую вспышку, что вызывает временную, до 30 секунд, потерю ориентации, а также зрительных и слуховых ощущений у нападавшего. Чтобы в случае необходимости подать сигнал бедствия и указать свое местонахождение, можно использовать специальные сигнальные патроны, которые могут снаряжаться пиротехническими элементами зеленого, красного и желтого цветов. Они выстреливаются на высоту от 100 до 120 метров. При этом время горения пиротехнических элементов составляет как минимум 6 секунд.
Также бесствольный пистолет ОСА ПБ-4-2 отличается большей длиной и наличием по бокам блока патронников специального горизонтального паза. Помимо установки крупных прицельных приспособлений, он отличается наличием более мощного лазерного целеуказателя. Также была изменена форма предохранительной скобы вместе с ее увеличением, благодаря этому вести огонь из пистолета можно даже в перчатках. В остальном пистолет ПБ-4-2 по своей конструкции практически не отличим от модели ПБ-4-1МЛ. Пистолет ПБ-4-2 оснащается блоком из четырех патронников, данный блок изготавливается из легкого сплава на основе алюминия. В роли ствола в пистолете используется патронная гильза.
Рама бесствольного пистолета выполняется из специального ударопрочного пластика. При этом блок патронников соединяется с рамой при помощи специального шарнирного узла, расположенного в нижней тыльной части блока. Процесс заряжания пистолета ОСА ПБ-4-2 производится строго по одному патрону. Сам процесс перезарядки блока патронников производится откидыванием его вниз, по типу обычного двуствольного охотничьего ружья. При этом гильзы частично выходят из патронников с помощью подпружинного выбрасывателя. Затем гильзы по одной штуке извлекаются стрелком уже вручную. В пистолете используется спусковой механизм электронного типа, который питается от магнитно-импульсного генератора. Он, в свою очередь, вырабатывает энергию посредством нажатия спускового крючка. Установленный на пистолете лазерный целеуказатель питается при помощи литиевой батареи. ЛЦУ можно управлять с помощью выключателя, который расположен над пистолетной рукояткой, находящейся с левой стороны рамы.
С визуальной точки зрения пистолет ПБ-4-2 существенно удлинился, что дополнительно подчеркивается добавлением в его дизайн горизонтальных проточек. Возможно, использование такого решения призвано облегчить общий вес оружия. Также более интересную форму приобрела и предохранительная скоба пусковой клавиши. Благодаря этим визуальным изменениям пистолет стал более внушительным, теперь его вряд ли назовут «похожим на ракетницу».
Еще одним положительным моментом изменения конструкции пистолета «Оса» ПБ-4-2 стала установка на него открытого прицельного приспособления, которое состоит из регулируемой мушки и целика. Помимо этого, процесс прицеливания облегчают специальные контрастные белые точки, которые нанесены на целик и мушку. Еще одним полезным нововведением можно признать размещение на нижней части рукоятки бесствольного пистолета специальной антабки, которая предназначена для возможного крепления пистолета к страховочному ремню.
Основные ТТХ пистолета ПБ-4-2:
Калибр: 18,5х55.
Габариты: длина — 130 мм, высота — 119 мм, ширина — 39 мм.
Масса оружия без патронов — 350 г.
Вместимость патронов — 4 шт.
Усилие спуска — 3,5-4,5 кгс.
Техническая кучность — не более 220 мм для серии из 4-х выстрелов.
Температурный диапазон применения: стрельба — от -30° до +50° С, с лазерным целеуказателем — от -10° до +40° С.
Основные ТТХ патрона 18.5х55Т травматического действия:
Калибр пули — 15,6 мм.
Масса пули — 13,3 г.
Масса патрона — 29 г.
Предельная начальная кинетическая энергия пули — 93 Дж.
Максимальная начальная скорость пули — 120 м/с.
Источники информации:
http://www.all4shooters.com/ru/glavnaya/pistolety/2015-statyi/NOT-OSA-PB-4-2/?p=1
http://www.armoury-online.ru/articles/traumatic/PB-4-2
http://parabellum-spb.ru/?product=pistolet-osa-pb-4-2-not-rossiya
http://tnwt.ru/kompleks-samooboronyi-osa/#pistolet-pb-4-2 (производитель)
topwar.ru
пистолет травматического действия :: SYL.ru
История существования травматического оружия насчитывает всего несколько десятилетий. И хотя производство средств активной индивидуальной защиты нелетального действия во многом опирается на наработки, давным-давно реализованные в боевых огнестрельных образцах, первый выход травматики в широкие массы был откровенно неудачным – изделия подверглись серьёзной критике со стороны специалистов и покупателей. Одних не устраивала малая прицельная дальность «приборов для отстрела резиновых пуль», других, наоборот, пугал разрушающий потенциал оружия при использовании его на близком расстоянии. Ситуацию удалось изменить в 1998 году.
Когда на отечественном рынке появился травматический пистолет «Оса», лестных отзывов в адрес «нестандартной продукции» значительно прибавилось. Последовавшая вслед за тем модернизация конструкции обеспечила «жалящему защитнику» имидж эффективного и безотказного оборонительного устройства.
Авторский патент и география заводов-изготовителей
«Оса» – пистолет травматического действия – творение конструкторов НИИ прикладной химии (г. Сергиев-Посад). Непосредственным руководителем проекта являлся Г. А. Бидеев – ведущий сотрудник и кандидат технических наук. Именно ему приписывают авторство идеи касательно выбора поражающего элемента – крупнокалиберной резиновой пули со стальным сердечником.
В серийное производство «Осу» запустили в родном НИИ, там же впоследствии разрабатывали и её вариации. Впрочем, география изготовления усовершенствованных моделей не ограничилась стенами исследовательского института – кроме Московской области, линии по сборке травматических пистолетов данной марки начали функционировать в регионах (к делу подключились местные филиалы компании «Новые оружейные технологии»). В свою очередь, Завод низковольтной аппаратуры, располагающийся в Новосибирске, получил патент на выпуск «осиных» боеприпасов, а чуть позже нишу в технологическом процессе заняло Тульское конструкторское бюро сложного приборостроения.
Эволюция модели
В сознании большинства людей образ «прибора для отстрела резиновых пуль» сформировался ещё на старте продаж «жалящего первенца». Поэтому в реальности мало кто знает о том, что «Оса» – пистолет «с родословной». За свою короткую историю модель претерпела не одну трансформацию, а существующий сегодня ассортимент сборок способен удовлетворить запросы даже самого избалованного покупателя.
Прямым наследником базовой комплектации «оборонительного устройства» ПБ-4 стал созданный в 2002 году «умный» аналог ПБ-4М. В отличие от предшественника, 4М умел анализировать текущую ситуацию: он игнорировал те гнёзда кассеты, в которых отсутствовал боеприпас, а также проверял патрон на предмет неисправности до совершения выстрела. За «умение мыслить» отвечала специальная микросхема, пришедшая на смену морально устаревшему механическому коммутатору.

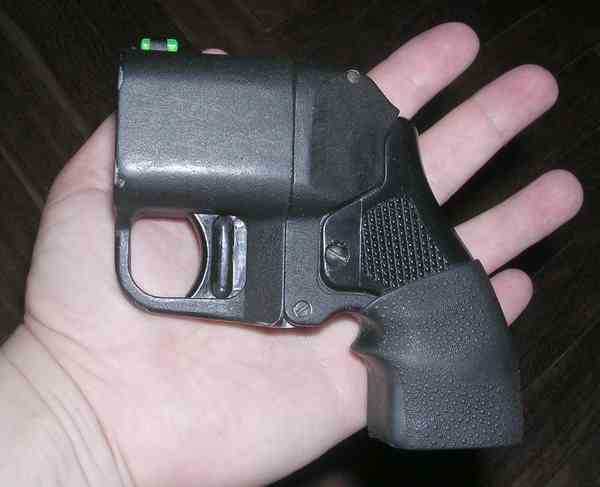

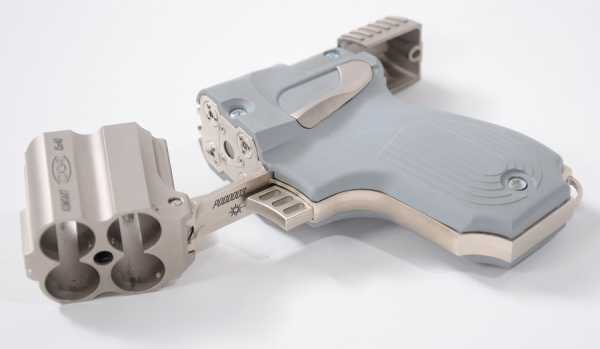

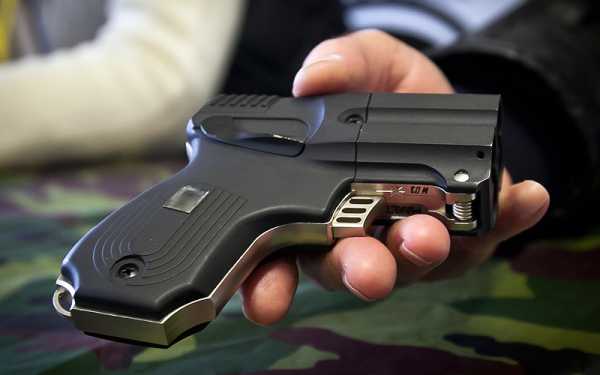

На представленном ниже фото – пистолет «Оса» М-09.
Это значительно более поздняя версия оборонительного изделия травматического действия (сборка 2013 года). Её внешнее и функциональное сходство с усовершенствованной «четвёркой» весьма условно: М-09 сильнее, точнее, эргономичнее.
Как устроен бесствольный пистолет «Оса»: конструктивные особенности

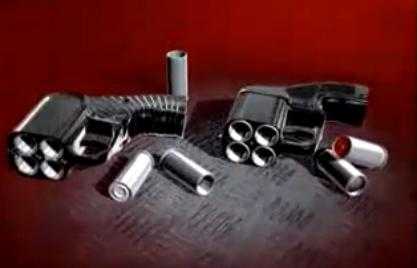

«Осу» часто называют комплексом «пистолет–патрон». Причина тому – оригинальное исполнение корпуса: отсутствие ствола компенсируется наличием четырёх специальных пазов под боеприпасы, каждый из которых активируется в нужную минуту. В процессе разового нажатия на курок электроника задействует только один из отсеков, то есть патроны №2, №3 и №4 при первом выстреле остаются на своих местах.
Последовательность вылета пуль: у первых «Ос» – с соблюдением очерёдности в патроннике, у модификаций – произвольная (выборочная) детонация. Принцип действия спускового механизма в ПБ основан на потенциале магнитно-импульсного генератора – именно МИГ формирует электрический заряд, воспламеняющий порох. Относительно алгоритма замены уже отстрелянных боеприпасов на новые можно сказать, что травматический пистолет «Оса» выступает в роли «дублёра» классического гладкоствольного ружья. Кассета с использованными зарядами подлежит изъятию, на её место устанавливается другая, пригодная для ведения огня, «обойма».
В современных модификациях пистолета акцент сделан на уменьшение отдачи и повышение точности стрельбы путём внесения изменений в базовую конструкцию. Речь, прежде всего, идёт о схеме фиксации кассеты. Кроме того, некоторые корректировки в тактико-технические показатели были внесены и за счёт функциональной градации патронов.
Специфика и ассортимент боеприпасов
Как было сказано выше, «Оса» – пистолет, который сконструирован исключительно под боеприпасы бескапсюльного типа. Следовательно, ведение стрельбы стандартными охотничьими патронами либо применение зарядов иного типа не представляется возможным. Разработчики модели преднамеренно пошли на такой шаг, дабы максимально нивелировать потенциальную угрозу касательно нанесения травм летального характера.
Для активной защиты предлагаются патроны четырёх разных конструкций: заряд травматического действия (эффективен на расстоянии до 10 м), его газовый аналог (до 5 м), а также свето-шумовой и красящий боеприпасы (5 м). Помимо этого, в ассортименте присутствует и сигнальный заряд – его запрещено использовать для обороны, но вот для привлечения внимания на расстоянии он подходит превосходно (разноцветные ракеты взмывают в небо на высоту до 150 метров).

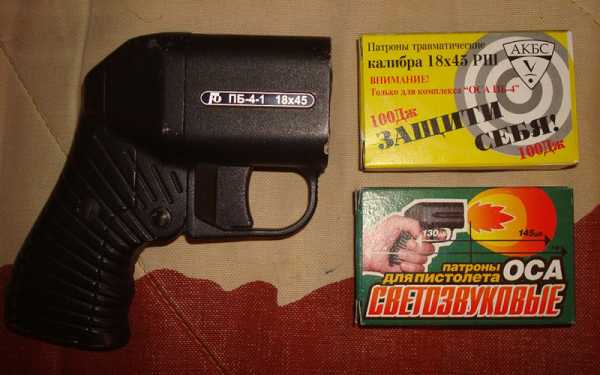

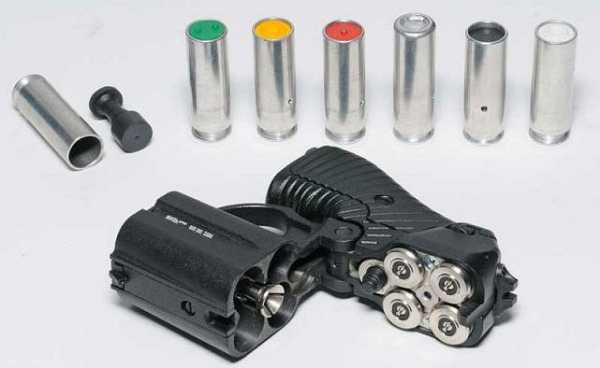

Стандартный боекомплект запечатлен на фото.
Пистолет «Оса» может быть снаряжён комбинированной кассетой, то есть одновременно могут быть заряжены патроны разных типов (во всех сборках, выпущенных после 2005 года, доступна опция выборочной стрельбы).
«Оса» – пистолет для активной обороны: эксплуатационные нюансы
Описываемая модель травматического оружия лишена механического предохранителя (ввиду отсутствия капсюля в конструкции зарядов). Безопасность обеспечивается за счёт строения ударно-спускового механизма – нажатие на курок происходит при усилии не менее 4 кгс, что исключает непроизвольную детонацию пороха в патроне.
В некоторых моделях разрядка кассеты осуществляется только по часовой стрелке. Информация о том, какой именно из зарядов сработает в следующее мгновение, отображается в специальном окошке на рукоятке пистолета (с правой стороны).
Некоторые тактико-технические характеристики «Осы» на примере модели ПБ-4М
Базовые габариты пистолета (мм): 105 х 115 х 39.
Максимальное количество патронов (шт.): 4.
Диаметр резиновой пули (мм): 15,3.
Скорость вылета заряда травматического действия (м/с): 140.
Допустимая прицельная дальность ведения огня (м): 10.
Расстояние, на котором пуля сохраняет высокий кинетический потенциал (м): 50.
Преимущества и недостатки бесствольных пистолетов марки «Оса»
Среди главных достоинств первой комплектации особенно стоит отметить прочность корпуса – секрет кроется в использовании лёгких сплавов и в абсолютной оптимизации конструкции. Кроме того, пистолет травматический ПБ-4 «Оса» может похвастаться своей «неприхотливостью» к эксплуатационным условиям: и при 30 градусах мороза, и при 50 градусах жары все важные узлы ударно-спускового механизма работают безукоризненно.
Из недостатков «четвёрки» больше всего нареканий вызывает процесс перезарядки. Нельзя назвать удобной и настройку механического контролёра блока активации пороховых зарядов.
Пистолет «Оса-2», он же – «Оса – Эгида ПБ-2», наоборот, крайне прост в использовании. Однако наличие только двух патронов в кассете во многом нивелирует его превосходные характеристики.

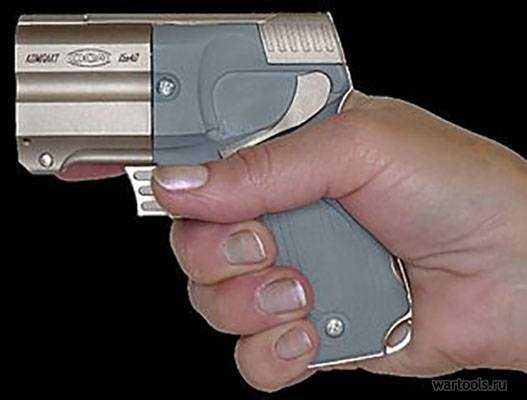

Краткий обзор версии «Компакт»
Новая эпоха в истории создания отечественного травматического оружия ознаменовалась появлением такого оборонительного устройства ограниченного поражения, как «Оса–Компакт». Пистолет этой модели дебютировал в октябре 2013 года. Причём название было выбрано неслучайно: новинку удалось адаптировать под патрон меньшего диаметра, что, естественно, привело к общему уменьшению габаритов конструкции.
Революционный прорыв версии «Компакт» не ограничился сугубо дизайнерскими решениями – «Осу» оснастили мощным лазерным целеуказателем и затворным механизмом по типу полуавтоматических пистолетов. Модель, по сути, лишилась спусковой скобы – её функцию присвоили переключателю, замкнутому на два предохранителя.
Условия получения разрешения
Многие обыватели считают, что процедура приобретения травматического оружия по своей сложности сравнима с покупкой хлеба в близлежащем магазине. Увы, но действительность несколько иная. В частности, на пистолет «Оса» разрешение получить не так уж и просто. Неприятные инциденты, имевшие место быть вследствие вынужденного применения «жалящего защитника», привели к тому, что устройства этой марки попали в своеобразный «чёрный список» чиновников из разрешительных инстанций.
По закону «давать добро» на покупку и эксплуатацию «Ос» должны в местных ОВД. Минимальный пакет документов, установленный дома сейф и скромная госпошлина – вот, казалось бы, и всё, что необходимо для того, дабы почувствовать себя владельцем травматики. Однако на практике претендентам приходится сдавать экзамен на предмет знания федерального закона об оружии, и далеко не всем удаётся правильно ответить на вопросы тестов.
www.syl.ru
Пистолет Оса ТТХ. Фото. Видео. Размеры. Скорострельность. Скорость пули. Прицельная дальность. Вес
ПБ-4 «Оса» бесствольный травматический пистолет был разработан НИИ Прикладной Химии (г.Сергиев Посад) в середине 1990х годов как гражданское оружие самообороны. Главным конструктором нового комплекса оружия стал Г.А.Бидеев. При разработке комплекса ставилась задача создать эффективное оружие самообороны, не входящее в противоречие с существующими требованиями законодательства.
Пистолета Оса — видео
Для обеспечения необходимого уровня эффективности в первую очередь было необходимо разработать новый боеприпас. В качестве механизмов воздействия на цель были выбраны травматическое воздействие массивной и сравнительно крупнокалиберной резиновой пули, а также свето-звуковое шоковое воздействие, вызывающее дезориентацию нападающего в пространстве на некоторое время (НИИ ПХ является основным разработчиком свето-звуковых «несмертельных» боеприпасов для отечественных правоохранительных органов). Для исключения возможности использования в новом оружии самообороны боевых патронов, а также максимального затруднения самостоятельного переснаряжения патронов пользователями была выбрана схема «патрон-ствол» с электрическим воспламенением. При такой схеме патрон имеет толстостенную гильзу значительной длины, при этом пуля полностью утоплена в гильзе.
Пистолет «Оса» ПБ-4-1
При выстреле передняя часть гильзы служит коротким стволом, обеспечивающим разгон и направление пули, а патронник оружия лишь удерживает патрон в нужном положении; ствола как элемента оружия Оса не имеет, откуда и проистекает классификация «бесствольное оружие самообороны». Для обеспечения необходимой баллистики, а также для затруднения переснаряжения патронов они имеют необычную конструкцию — внутрь собственно гильзы вставлен алюминиевый стаканчик, в котором располагаются пороховой заряд и электрический капсюль. В переднюю часть стаканчика входит хвостовая часть пули, и дульная часть стаканчика обжимается. Такое решение повышает давление форсирования при выстреле, а также затрудняет извлечение пули без выстрела. Дополнительно конструкция патрона конструкции НИИПХ предусматривает разрушение электрического капсюля при попытке извлечь пулю из гильзы без выстрела.
Первоначально появившиеся в 1997 году патроны для оружия самообороны ПБ-4 Оса снаряжались резиновой пулей со стальным сердечником (необходимым для увеличения массы пули и ее обнаружения рентгеновским аппаратом в случае проникающих ранений), имевшей массу около 8 грамм и дульную энергию 110-120 Джоулей. В 2001 году энергетические характеристики патронов для ПБ-4 были снижены до уровня 80-85 Джоулей, с увеличением массы пули до 11.6 грамм; таковыми эти характеристики остаются и поныне. Помимо патронов с резиновой пулей для бесствольного травматического пистолета Оса ПБ-4 в НИИПХ были разработаны свето-звуковые патроны, воздействующие на нападающих яркой вспышкой и оглушительным грохотом выстрела. Кроме того, для ПБ-4 выпускаются сигнальные патроны для подачи световых сигналов красного, желтого либо зеленого огня, и осветительные патроны.

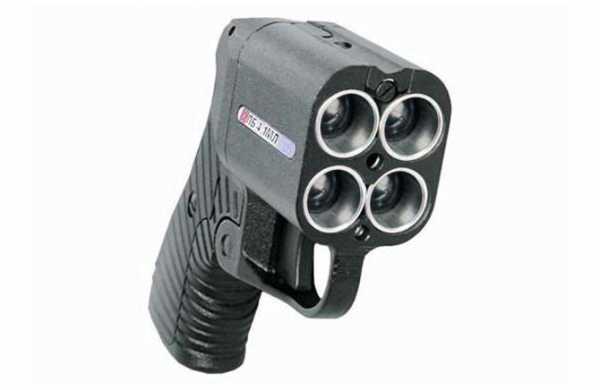

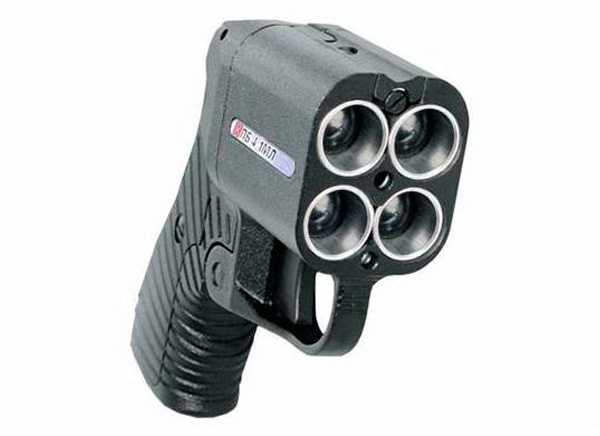

Пистолет «Оса» ПБ-4-1МЛ наиболее массово выпускаемая модель оружия комплекса «ОСА» под патрон калибра 18х45. Изготавливается из специального высокопрочного алюминиевого сплава. В пистолете используется «умная» система определения годности патрона, которая в случае обнаружения неисправности подаёт импульс тока на следующий исправный патрон.
Сами травматические пистолеты ПБ-4 прошли целых четыре серьезных модификации, или поколения. Пистолеты первого поколения Оса ПБ-4 имели механический селектор стволов и питание цепи воспламенения патронов от магнитно-импульсного генератора (МИГ). Появившиеся в 2000 году травматические пистолеты Оса ПБ-4М получили «умную» электронную схему выбора стреляющего ствола. В этой схеме используется свойство электрического капсюля патрона 18х45 пропускать слабый электрический ток когда патрон готов к выстрелу, и не пропускать ток вообще после того, как патрон выстрелил (в капсюле перегорает нихромовая проволочка-воспламенитель). При нажатии на спусковой крючок электронная схема за очень короткий промежуток времени малым током проверяет исправность капсюля первого по порядку стрельбы патрона, и если он исправен, производит выстрел, подав на капсюль полный ток.
Если первый патрон уже выстрелен или отсутствует в патроннике, схема автоматически опрашивает второй патронник. Если второй патронник тоже не готов, опрашивается третий, а если нужно — и четвертый патронник. таким образом, в случае осечки (неисправности. отсутствия) одного патрона пистолет сам выстрелит следующим исправным патроном без необходимости повторного нажатия на спуск. Задержка на опрос патронов является исключительно короткой и стрелком при выстреле не наблюдается, даже если стреляет четвертый по порядку ствол. Эта схема была сохранена и в последующих поколениях оружия самообороны — травматических пистолетов Оса ПБ-4. Внешне травматический пистолет ПБ-4М отличается от ПБ-4 отсутствием окна механического индикатора стреляющего патрона на левой стороне рукоятки.

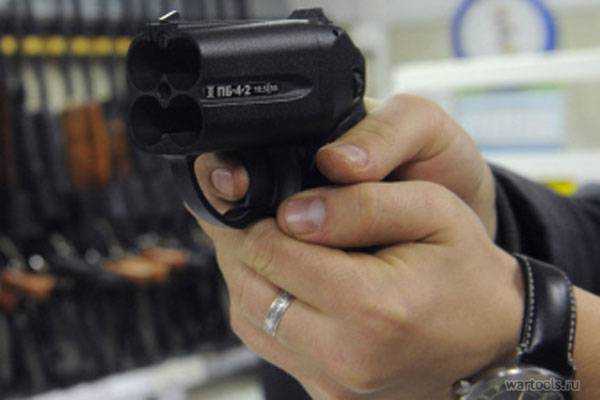

Пистолет «Оса» ПБ-4-2
Третье поколение бесствольного оружия самообороны «Оса», появившееся в 2003 году, представляют пистолеты Оса ПБ-4-1. Они получили рукоятку улучшенной формы, боле удобную в удержании, но наиболее важными изменениями стали введение лазерного целеуказателя (он расположен в рукоятке оружия, луч проходит по каналу в центре блока патронников) и замены магнитно-импульсного спускового генератора на литиевую батарейку, обеспечивающую питание как спусковой схеме, так и лазеру. На текущий день наиболее современными представителями данного типа оружия самообороны являются травматические пистолеты 4го поколения Оса ПБ-4-1 МЛ (появились в 2005 году), в которых питание лазера и спускового механизма разделено — лазерный целеуказатель по прежнему запитывается от батарейки, тогда как спусковой механизм запитывается от магнитно-импульсного спускового генератора.
Помимо указанных выше модификаций оружия самообороны — бесствольного травматического пистолета «Оса», разработанных специально как гражданское оружие самообороны, в НИИ ПХ были разработаны и специальные модификации пистолета ПБ-4 для правоохранительных служб и вооруженных сил. Это «военный» бесствольный травматический пистолет ПБ-4В (вариант ПБ-4М, отличающийся прицельными приспособлениями и антабкой для пистолетного ремня; принят на вооружение в 2002 году под индексом ГРАУ 6П56) под обычные, «гражданские» патроны 18х45 и «полицейский» бесствольный пистолет ПБ-4-2 под удлиненные и усиленные патроны 18.5х70 с дульной энергией пули около 100 Джоулей. В гражданский оборот эти образцы не поступают.

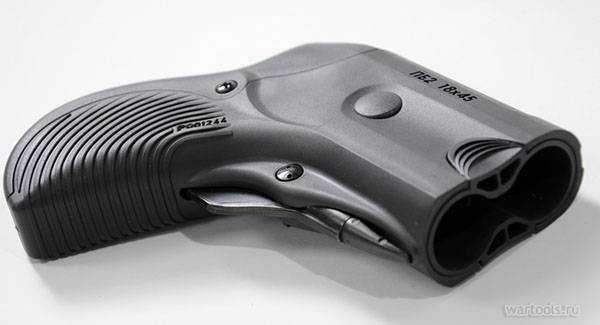

Пистолет ПБ-2 «ЭГИДА» — компактный двухзарядный бесствольный пистолет под патрон калибра 18х45, корпус которого изготовлен из высокопрочного пластика.
Бесствольный травматический пистолет Оса ПБ-4-1 МЛ представляет собой четырехзарядное оружие с попарным расположением четырех патронников в едином блоке, выполненном из алюминиевого сплава. Функцию стволов выполняют гильзы патронов. Блок патронников в своей нижней задней части шарнирно соединен с рамкой оружия, выполненной из ударопрочного пластика. В верхней части блока патронников расположена стальная планка, обеспечивающая надежное сцепление с замком блока, выполненным в верхней части рамки оружия. Для перезарядки блок патронников откидывается вниз-вперед, при этом гильзы частично выдвигаются из патронников под воздействием подпружиненного центрального экстрактора. Извлечение гильз производится вручную, по одной, также по одному патрону происходит снаряжение патронника. Электронный спусковой механизм запитывается от магнитно-импульсного спускового генератора, получающего энергию от нажатия на спусковой крючок. Никаких дополнительных ручных или автоматических приспособлений, защищающих от случайного выстрела, не предусмотрено.
В рукоятке пистолета расположена литиевая батарейка типа CR-123, запитывающая лазерный целеуказатель, расположенный в торце рамки оружия, между контактными площадками патронников. Выключатель лазерного целеуказателя расположен на левой стороне рамки оружия, над пистолетной рукояткой. Помимо ЛЦУ, бесствольный травматический пистолет Оса ПБ-4-1 МЛ оснащен рудиментарным открытым прицелом, имеющим вид U-образного канала на верхней поверхности блока патронников и небольшой, окрашенной белой краской мушки в передней части этого канала.
Автор данных строк владеет оружием самообороны Оса-ПБ-4-1 МЛ с 2005 года. За этот период в рамках тренировочных и проверочных стрельб было израсходовано свыше 300 патронов калибра 18х45, большей частью с резиновой пулей (а так же небольшое количество свето-звуковых и сигнальных).
Травматический пистолет М-09 является дальнейшим развитием семейства пистолетов «ОСА». Отличительной особенностью данного пистолета от предшественников является его больший калибр и новый боеприпас. В данном пистолете применяется патрон травматического действия повышенной эффективности 18,5х55ТД
Учитывая значительную стоимость патронов к Осе, расходы на боеприпасы уже в несколько раз превысили исходную стоимость самого оружия, при этом в ходе стрельб не было зафиксировано ни единой задержки или осечки по вине оружия. Основным способом ношения в холодное время года является оперативная кобура на ремне под верхней одеждой, в теплое время года — поясная сумка-кобура, которую можно носить открыто, поверх легкой рубашки или футболки. Снаряжение пистолета, в зависимости от обстоятельств, избирается либо как 4 патрона с резиновой пулей, либо как свето-звуковой патрон в первой каморе плюс три патрона с резиновой пулей. Второй вариант снаряжения чаще всего используется в случаях выездов в парк, на дачу — там, где возможны встречи со свободно гуляющими агрессивными собаками.
К счастью, до сих пор автору ни разу не приходилось использовать данное оружие самообороны на поражение по реальной цели, однако собственные эксперименты со стрельбой свето-звуковым патроном в темное время суток позволяет сделать вывод о его достаточной эффективности — главное самому стрелку не забыть крепко зажмуриться в момент выстрела или отвернуть голову.
К достоинствам пистолета ПБ-4 Оса я могу отнести его хорошую надежность, простоту в использовании, большой калибр, обеспечивающий хорошую энергетику каждого выстрела. Недостатками может считаться значительная толщина оружия и малый боекомплект.
Пистолет ПБ-4-3 «Компакт» под патрон калибра 15х40 отличают малые габариты при высокой эффективности боеприпасов. Целеуказатель зелёного цвета значительно повышает видимость точки прицеливания в любое время суток и при любой яркости фона. Встроенная система засветки позволяет временно ослепить и дезориентировать нападающего световым пятном.
Варианты и модификации
ПБ-2 «Эгида» — двухзарядный вариант под патрон 18×45 мм, выпуск начат в 2006 году.
ПБ-4 «ОСА» — четырёхзарядная модель под патрон 18×45 мм, выпуск начат в 1999 году (снята с производства).
ПБ-4М — четырёхзарядная модель под патрон 18×45 мм, выпуск начат осенью 2002 года (снята с производства).
ПБ-4В (индекс ГРАУ — 6П56) — четырёхзарядная модель под патрон 18×45 мм, армейский вариант ПБ-4М, официально принята на вооружение в 2002 году. От ПБ-4М отличается наличием антабки на основании рукояти.
ПБ-4-1 — четырёхзарядная модель под патрон 18×45 мм.
ПБ-4-1МЛ — четырёхзарядная модель под патрон 18×45 мм с лазерным целеуказателем, выпуск начат в середине 2003 года.
ПБ-4-2 — четырёхзарядная модель под патрон 18,5×55 мм, с незначительно удлиненным блоком стволов и изменённым прицельным приспособлением — из целика и мушки.
ПБ-4СП — четырёхзарядная модель под патрон 18,5×60 мм, предназначенная для вооружения отдельных категорий сотрудников правоохранительных органов. Принят на вооружение МВД РФ в 2005 году, поступил на вооружение московского ОМОН. В сентябре 2007 года на вооружение МВД РФ были приняты также сигнальный и осветительный патроны 18,5×60 мм. Некоторое количество этих пистолетов поступило на вооружение отдельных подразделений патрульно-постовой службы и транспортной милиции в 2008 году, в 2012 году для полиции было закуплено ещё 3827 пистолетов и 43 тыс. патронов к ним. В июне 2013 года ещё 919 шт. закуплено для военной полиции.
OSA Flare Gun — четырёхзарядная модель с корпусом из пластмассы оранжевого цвета.
ПБ-4-3 «Компакт» — четырёхзарядная модель под патрон 15х40 мм.
М-9 — четырёхзарядная модель под патрон 18,5×55 мм. Имеет либо зелёный либо красный (в более дешёвом варианте) ЛЦУ. Отличительной особенностью является специальный датчик, включающий ЛЦУ автоматически, при обхвате рукоятки рукой.
Патроны
Для стрельбы из комплекса «Оса» применяются травматические, осветительные, сигнальные, светозвуковые и газовые патроны.
Кроме буквенного индекса на маркировке патрона, для определения типа патрона в темноте тактильным способом (на ощупь), пыжи патронов имеют выступы.
Начальная скорость и дульная энергия пули травматического патрона могут несколько различаться в зависимости от партии патронов. Известны случаи причинения смертельных ранений в результате попадания пули в голову на короткой дистанции.
Тактико-технические характеристики ПБ-4-1МЛ Оса
Размеры ПБ-4-1МЛ Оса
— Длина: 119 мм
— Высота: 114 мм
— Ширина: 39 мм
Вес ПБ-4-1МЛ Оса
— Масса без патронов: 340 г.
Калибр ПБ-4-1МЛ Оса
— 18×45
Емкость блока: 4 патрона
Усилие спуска: 3,5-4,5 кгс
Источник питания: для стрельбы — импульсный генератор МИГ-1К1; для ЛЦУ — литиевая батарея CR-123
Температурный диапазон применения: стрельба от -30° до +50° С, ЛЦУ – от -10° до +40° С;
Кучность стрельбы на дальности 10 метров: для серии из 4-х выстрелов не более 220 мм
Фото пистолета Оса
Добавить комментарий
oruzhie.info
Пистолет Оса
| Прицельная дальность | м |
| Начальная скорость пули | 140 м/с |
«Оса»
Бесствольный пистолет, многофункциональный комплекс гражданского оружия нелетального действия, предназначенный для активной самообороны, подачи сигналов, а так же освещения местности.
Первый демонстрационный образец был показан на международной оружейной выставке в Москве (24-29 июня 1996 года). Окончательный вариант был создан в 1999 году НИИ Прикладной Химии (НИИПХ), в наше время производится ООО «Новые оружейные технологии».
Конструкция
Бесствольный травматический пистолет Оса является оружием с блоком из четырёх патронников. Корпус пистолета сделан из сплава на основе алюминия и состоит из собственно корпуса с рукоятью и патронной кассеты, откидывающейся для перезарядки. Роль стволов исполняют толстостенные и относительно длинные алюминиевые гильзы. Блок патронников (патронная кассета) соединяется с рамой с помощью шарнирного узла в нижней тыльной части блока. Заряжение происходит по одному патрону. Перезарядка блока патронников выполняется откидыванием его вниз, по типу двуствольного охотничьего ружья. Гильзы частично выходят из патронников при помощи подпружиненного выбрасывателя. Далее гильзы по одной вынимаются стрелком вручную. Бесствольный травматический пистолет Оса оборудован простейшим открытым прицелом с каналом в блоке патронников и мушкой внутри этого канала, окрашенной в белый цвет. Поздние модели оборудованы лазерным целеуказателем (ЛЦУ) с питанием от литиевой батареи CR-123A. ПБ-4-1 имеет систему воспламенения капсюля с питанием от батарейки, остальные версии оборудованы магнитно-импульсным генератором (МИГ), не требующим отдельного источника питания, батарее отведена роль источника питания для ЛЦУ.
Варианты и модификации
-ПБ-2 «Эгида» — двухзарядный вариант под патрон 18х45 мм, производство начато в 2006 году.
-ПБ-4 «ОСА» — четырёхзарядная модель под патрон 18х45 мм, производство начато в 1999 году (снята с производства).
-ПБ-4М — четырёхзарядная модель под патрон 18х45 мм, производство начато осенью 2002 года (снята с производства).
-ПБ-4В (индекс ГРАУ — 6П56) — четырёхзарядная модель под боеприпас 18х45 мм, армейский вариант ПБ-4М, официально принята на вооружение в 2002 году. От ПБ-4М отличается наличием антабки на основании рукояти.
-ПБ-4-1 — четырёхзарядная модель под патрон 18х45 мм.
-ПБ-4-1МЛ — четырёхзарядная модель под боеприпас 18х45 мм с лазерным целеуказателем, производство начато в середине 2003 года.
-ПБ-4-2 — четырёхзарядная модель под боеприпас 18,5х55 мм, с незначительно удлиненным блоком стволов и изменённым прицельным приспособлением — из целика и мушки.
-ПБ-4СП — четырёхзарядная модель под патрон 18,5х60 мм, предназначенная для вооружения отдельных категорий сотрудников правоохранительных органов. Принят на вооружение МВД РФ в 2005 году, поступил на вооружение московского ОМОН. В сентябре 2007 года на вооружение МВД РФ были приняты также сигнальный и осветительный патроны 18,5х60 мм. Некоторое количество данных пистолетов поступило на вооружение отдельных подразделений патрульно-постовой службы и транспортной милиции в 2008 году, в 2012 году для полиции было приобретено ещё 3827 пистолетов и 43 тыс. патронов к ним. В июне 2013 года ещё 919 шт. приобретено для военной полиции.
-OSA Flare Gun — четырёхзарядная модель с корпусом выполненным из пластмассы оранжевого цвета.
-ПБ-4-3 «Компакт» — четырёхзарядная модель под боеприпас 15х40 мм.
Патроны
Для стрельбы из комплекса «Оса» используются травматические, осветительные, сигнальные, светозвуковые и газовые патроны.
Кроме буквенного индекса на маркировке патрона, для определения типа патрона в темноте тактильным способом (на ощупь), пыжи патронов имеют выступы.
Начальная скорость и дульная энергия пули травматического патрона могут несколько различаться в зависимости от партии патронов. Зафиксированы случаи причинения смертельных ранений в результате попадания пули в голову на короткой дистанции.
Страны-операторы
-Россия — сертифицирован в качестве гражданского оружия самообороны, эксплуатируется сотрудниками частных охранных структур, принят на вооружение сотрудников сторожевых и военизированных подразделений ФГУП «Охрана» МВД РФ, а также разрешен к эксплуатации сотрудникам ведомственной охраны (в частности, ПБ-4-1 применяется отдельными категориями сотрудников ведомственной охраны Министерства транспорта Российской Федерации).
-Казахстан — сертифицирован в качестве гражданского оружия самообороны, эксплуатируется сотрудниками частных охранных структур.
-Германия — в 2012 году комиссия DAT-11 включила пистолет «ОСА» в официальный каталог оружия несмертельного действия НАТО, а после окончания оружейной выставки «Enforce Tac-2013» (Нюрнберг, 7-8 марта 2013) опытно-коммерческая партия пистолетов «ОСА» была приобретена для полиции ФРГ.
-Швейцария — В 2013 году НИИПХ получил заявки на поставку пистолетов «Оса» от Швейцарии.
-ЮАР — В 2013 году НИИПХ получил заявки на поставку пистолетов «Оса» от ЮАР.
wartools.ru
