Как работает огнеметная система «Солнцепек» » Военное обозрение
Наибольший эффект от ее неуправляемых реактивных снарядов в термобарическом снаряжении достигается в горных условиях: из-за взаимного наложения воздушных ударных волн и их многократного отражения от окружающих скал, разрушения грунта и каменных завалов. Боеприпас создает облако взрывоопасной смеси и затем подрывает его, заставляя весь кислород в облаке вступать в эту реакцию. После мгновенной детонации давление резко поднимается, а потом падает ниже атмосферного примерно на 160 мм ртутного столба. Таким образом даже если противнику удалось выжить после взрыва, то перепад давления приводит к его гарантированной смерти от разрыва внутренних органов. Высокая точность залповой стрельбы огнеметной системы обеспечивается прямым прицеливанием пусковой установки и автоматизированным наведением на цель, которая может находиться на расстоянии до 6 км.
Скажите, как его зовут?
ТОС-1А «Солнцепек» — это модификация ТОС-1 «Буратино», тяжелой огнеметной системы залпового огня на базе танка Т-72. ТОС-1 разрабатывалась в период с 1971 по 1979 годы. Первые опытные образцы на шасси Т-72 были изготовлены в ОАО «Конструкторское бюро транспортного машиностроения» в Омске. Комплекс включал в себя боевую машину (БМ) — пусковую установку с пакетом из 30 направляющих на шасси танка Т-72 и транспортно-заряжающую машину (ТЗМ) на шасси КрАЗ-255Б. В 1980 году машина успешно прошла государственные испытания и была рекомендована для принятия на вооружение Советской Армией.
Система «Буратино» предназначалась для вывода из строя легкобронированной и автомобильной техники, поджога и разрушения сооружений и зданий, уничтожения живой силы противника осколками и ударной волной, создаваемыми при массированном применении неуправляемых реактивных снарядов в термобарическом и дымозажигательном снаряжении.
Значительная масса пакета направляющих труб со снарядами потребовала наличия шасси высокой грузоподъемности, а небольшая дальность стрельбы (от 400 до 4500 метров) — определенного уровня защиты всей боевой машины, что утяжелило ее до 46 тонн. Пакет из 30 направляющих для неуправляемых реактивных снарядов (НУРС) монтировался на поворотной платформе пусковой установки. Все действия по наведению установки на цель экипаж производил, не выходя из машины — с помощью прицела и электроприводов. Траектория полета снарядов к цели требовала точного учета условий стрельбы и создания специальной системы управления огнем, которая состояла из оптического прицела, лазерного дальномера, датчика крена и электронного баллистического вычислителя.
От «Буратино» к «Солнцепеку»
В 2001 году система «Буратино» была модернизирована и получила название ТОС-1А «Солнцепек». Отличительными особенностями новинки стали: уменьшенное до 24 количество снарядов, увеличенная до 6 километров дальность стрельбы, замененное шасси КрАЗа на модернизированную гусеничную базу танка Т-72А.
В состав системы ТОС-1А «Солнцепек» входят:
— боевая машина БМ-1 («Объект 634Б») с пусковой установкой на шасси Т-72А;
— транспортно-заряжающая машина ТЗМ-Т («Объект 563») на шасси Т-72А;
— НУРС МО.1.01.04 или МО.1.01.04М калибра 220 мм.
Огонь, батарея!
Машина БМ-1 представляет собой реактивную систему залпового огня. Она оснащена дизельной силовой установкой В-84МС мощностью 840 л. с. при 2000 об./мин. на шасси Т-72А, поворотной платформой с качающейся частью, в состав которой входит пакет из 24 трубчатых направляющих для реактивных снарядов, электроприводами и системой управления огнем. Пакет направляющих смонтирован в бронированной качающейся части, которая обеспечивает защиту боекомплекта от бронебойной пули Б-32 калибром 7,62 мм с расстояния не менее 620 метров. Наведение качающейся части пусковой установки на цель в горизонтальной и вертикальной плоскостях производится электрогидравлическими приводами с использованием лазерного дальномера и баллистического вычислителя.
Фото: Vitaly V. Kuzmin
В зависимости от обстановки, огонь по целям может производиться одиночными и парными выстрелами из двух стволов. Управление пусками НУРС автоматическое, длительность полного залпа при парных пусках — 6 секунд, при одиночных — 12 секунд, а время готовности к открытию огня по видимой цели с момента остановки боевой машины — 90 секунд. Экипаж машины состоит из трех человек: водителя-механика, наводчика и командира.
Стрельба ведется неуправляемыми реактивными снарядами калибра 220 мм. Снаряды предназначены для доставки термобарической смеси, приведения ее в действие и создания избыточного давления и теплового поля на площади цели. Снаряд МО.1.01.04 имеет длину 3300 мм и вес 173 кг, а МО.1.01.04М немного длиннее и тяжелее — 3700 мм и 217 кг соответственно. НУРС состоят из головной части термобарического или зажигательного действия, взрывателя и твердотопливного реактивного двигателя.
Система управления огнем включает в себя оптический прицел, лазерный перископический дальномер 1Д14, датчик крена-дифферента ПБ2.329.04 (электрический, маятникового типа) и специализированный электронный цифровой вычислительный комплекс МО.1.01.01.03М2. С помощью лазерного дальномера расстояние до цели определяется с точностью до 10 метров. Эти данные автоматически вводятся в баллистический вычислитель, рассчитывающий необходимый угол возвышения пусковой установки. Угол крена и дифферента фиксируется автоматически и учитывается вычислителем.
Вспомогательное вооружение БМ-1: пулемет РПКС-74 (боезапас 1440 патронов), автомат АКС-74 (боезапас 300 патронов), три противотанковых гранаты РПГ-26 и десять ручных гранат Ф-1.
Силовой привод наведения пусковой установки в горизонтальной плоскости — электромеханический, в вертикальной плоскости — электрогидравлический. Для обеспечения точности стрельбы БМ-1 оснащена аутригерами и гидрофрикционными стопорами с дистанционным электрогидравлическим управлением. Командирский прибор ТКН-ЗА — комбинированный (дневной и ночной) электронно-оптический, бинокулярный, перископический. Остальные приборы наблюдения — как призменные, так и телескопические, а прибор ориентирования — гироскопический курсоуказатель гирополукомпас ГПК-59.
БМ-1 оснащена встроенным бульдозерным оборудованием для самоокапывания, четырьмя установками системы пуска дымовых гранат 902 Г с дальностью стрельбы до 100 метров и термической дымовой аппаратурой, создающей непросматриваемую завесу протяженностью до 400 метров. Система защиты от оружия массового поражения обеспечивает защиту экипажа от отравляющих веществ герметизацией кабины. Фильтровентиляционная установка с прибором радиационной и химической разведки ГО-27 очищают воздух, поступающий в отсек экипажа, от пыли и радиоактивных веществ. Средний радиус действия связи с однотипными радиостанциями — около 20 км. Противопожарная система — автоматическая, трехкратного действия.
Встать на зарядку
Транспортно-заряжающая машина ТЗМ-Т предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки.
Фото: Vitaly V. Kuzmin
ТЗМ-Т представляет собой комплект погрузочно-разгрузочных устройств, размещенных на гусеничной базе. Экипаж машины также состоит из трех человек: водителя-механика, оператора и командира. Они вооружены пулеметом РПКС-74 (боезапас 1440 патронов), двумя автоматами АКС-74 (боезапас 600 патронов), пятью противотанковыми гранатами РПГ-26 и десятью ручными гранатами Ф-1. Грузоподъемность гидравлической двухрежимной крановой установки — 1000 кг. Время зарядки установки дистанционно управляемым электрогидравлическим краном — 24 минуты. Защита боекомплекта — броневая, съемная. Силовая установка, системы электроснабжения, пожаротушения и защиты от оружия массового поражения транспортно-заряжающей машины ТЗМ-Т аналогичны БМ-1.
Солнечный удар
Сегодня ТОС-1А состоят на вооружении 1-й мобильной бригады Войск радиационной, химической и биологической защиты (не менее четырех единиц БМ-1 и одна единица ТЗМ-Т), 28-й отдельной бригады РХБЗ в городе Камышин Волгоградской области (не менее двух единиц БМ-1 и одна единица ТЗМ-Т), а также 70-го отдельного огнеметного батальона в поселке Раздольное Приморского края (не менее двух единиц БМ-1).
В период с декабря 1988 года по февраль 1989 года два комплекса ТОС-1 «Буратино» принимали участие в боевых действиях в Чарикарской долине и на Южном Саланге (Афганистан) в ходе операции «Тайфун». Тактика применения заключалась во внезапном огневом поражении противника, быстром выводе боевых машин из-под возможного ответного обстрела и уходе в пункты постоянной дислокации советских войск. Эффект от применения термобарических боеприпасов в горах превзошел все ожидания. Во время боя за село Комсомольское (Чеченская республика) в 2000 году ТОС-1 вели огонь по позициям боевиков.
ТОС-1А «Солнцепек» поставляется на экспорт в Азербайджан (6 единиц БМ-1 на шасси Т-90 поставлены в 2013 году и еще 6 единиц будут поставлены в 2014 году), Казахстан (3 единицы БМ-1 поставлены в 2011 году) и Ирак (несколько единиц будут поставлены до конца 2014 года).
Тактико-технические характеристики ТОС-1А «Солнцепек»
Калибр, мм: 220
Количество направляющих труб, шт: 24
Дальность стрельбы, м:
— минимальная: 400
— максимальная: 6000
Площадь поражения при стрельбе на максимальную дальность, кв. м.: 40000
Боевая машина БМ-1
Масса БМ-1 в боевом снаряжении, т: 44,3
Основные размеры, мм:
— длина по задним аутригерам: 7240
— ширина по съемным щиткам: 3580
— высота по деталям на крыше качающейся части: 3073
— Клиренс по основному днищу: 470
Скорость движения по шоссе, км/ч: 60
Запас хода, км: 550
Преодолеваемые препятствия:
— максимальный угол подъема, град.: 30
— максимальный угол крена, град.: 25
— ширина рва, м: 2,6
— высота стенки, м: 0,85
— глубина брода, м: 1,2
Транспортно-заряжающая машина ТЗМ-Т
Масса ТЗМ-Т с комплектом НУРС, т: 39
Основные размеры, мм:
— длина: 7000
— ширина по съемным щиткам: 3580
— высота: 3050
— Клиренс по основному днищу: 477
Количество возимых для БМ-1 боеприпасов, шт: 24
Возимый запас топлива для БМ-1, л.: 400
topwar.ru
Тяжелая огнеметная система ТОС-1 «Буратино» (ТОС-1А «Солнцепек»)
Реактивная система залпового огня, применяющая термобарические снаряды.
По концепции представляет собой «очень большой огнемет «Шмель» — реактивную залповую систему большого калибра, оснащенную термобарическими боеприпасами. Предназначена для поражения живой силы и легкобронированной техники противника на открытой местности, а также в защитных сооружениях. Состоит на вооружении огнеметных батальонов войск радиационной, химической и биологической защиты (РХБЗ).
Разработчик — омское «Конструкторское бюро транспортного машиностроения». На стадии проектирования носила традиционный шифр «объект 634». Принята на вооружение в 1980 году. Первое боевое применение — Афганистан, 1988 год. Применялась во время второй чеченской кампании (при взятии Грозного и во время штурма села Комсомольское в марте 2000 года).
«Огневая мощь ТОС «Буратино» стала хорошим подспорьем в проведении операции. Высокая точность и большая эффективность стрельбы этой системы позволили достичь результатов там, где другие огневые средства оказались бессильны» — вспоминал в своих мемуарах тяжелый штурм Комсомольского один из руководителей контртеррористической операции генерал Геннадий Трошев.
ТОС-1 «Буратино». Фото: dogswar.ruКомплекс состоит из боевой машины и двух ТЗМ (транспортно-заряжающих машин). Боевая машина представляет собой шасси танка Т-72, на котором смонтирован пакет из 30 трубчатых направляющих для реактивных снарядов. Система управления огнем включает в себя оптику, лазерный дальномер с точностью измерения расстояния до 10 метров, датчик крена и электронный баллистический вычислитель.
220-мм неуправляемый реактивный снаряд массой в 175 кг выпускается в двух оснащениях: зажигательном и термобарическом (объемно-детонирующем). Дальность применения от 400 до 3600 метров. Стрельба осуществляется одиночными выстрелами, сдвоенными выстрелами с интервалом 0,25 сек и полным залпом пакета (за 7,5 сек). Зона поражения полным залпом около 1 кв. км.
ТОС-1А «Солнцепек», принятая на вооружение в 2001 году, является дальнейшим развитием системы ТОС-1 «Буратино», применяющим снаряды с увеличенной дальностью.
ТОС-1А «Солнцепек» на учениях войск РХБЗ, Шиханский полигон. Фото: Виталий КузьминОснову системы составляет боевая машина БМ-1, исполненная на шасси танка Т-72А с установкой поворотной платформы с качающейся частью. На ней установлен пакет из 24 трубчатых направляющих для реактивных снарядов. Пакет выполнен с конструктивной защитой, выдерживающей обстрел бронебойными пулями калибра 7,62 мм с дистанции не менее 620 м.
Боеприпасы — 220-мм неуправляемые реактивные снаряды двух типов: МО.1.01.04 (стандартный, от «Буратино») и МО.1.01.04 М (вес 217 кг, дальность стрельбы до 6000 метров). Снаряды могут оснащаться зажигательными или термобарическими (объемного взрыва) боевыми частями.
defendingrussia.ru
ТОС-1 «Буратино» — это… Что такое ТОС-1 «Буратино»?
- ТОС-1 «Буратино»
- ТОС-1 «Буратино»
-
Тяжелая огнеметная система ТОС-1 «Буратино»
ПРИНЯТО СЧИТАТЬ, ЧТО ОГНЕМЕТЫ, КАК ВИД ОРУЖИЯ, БЫЛИ ИЗОБРЕТЕНЫ ВО ВРЕМЯ ПЕРВОЙ МИРОВОЙ ВОЙНЫ В ГЕРМАНИИ. ОДНАКО ОГОНЬ, КАК СРЕДСТВО ПОРАЖЕНИЯ ПРОТИВНИКА В БОЮ, ЧЕЛОВЕК НАЧАЛ ПРИМЕНЯТЬ С НЕЗАПАМЯТНЫХ ВРЕМЕН. С ТЕХ ПОР СОВЕРШЕНСТВОВАНИЕ ЭТОГО ВИДА ОРУЖИЯ НЕ ПРЕКРАЩАЕТСЯ.
По всей видимости, первое «дистанционное применение» огня в бою относится к тому времени, когда лучник, намотав на конец стрелы паклю, пропитанную смолой, поджег ее и выстрелил в деревянную стену или ворота крепости противника.*Что касается применения специальных зажигательных смесей, то одно из первых упоминаний об этом относится к 673 г. н.э. Именно тогда византийские войска впервые успешно применили подобный состав, скоро ставший известным во всем тогдашнем мире под названием «греческий огонь». Предположительно его главными компонентами были селитра, сера, нефть и смола.
Первоначально горючую смесь помещали в бочки или кувшины, которые закрепляли на длинных шестах. С их помощью можно было выливать подожженную смесь с крепостных стен на головы нападавших или на корабли противника на расстоянии 10-20 м, то есть не входя в прямой контакт с ними.
Позже были придуманы способы метания сосудов с зажигательным составом на гораздо большие расстояния. Для этого начали использовать деревянные и медные трубы, устанавливаемые на носу или бортах кораблей. При осаде крепостей «греческий огонь» забрасывали в город в бочках, стеклянных или глиняных шарах с помощью метательных аппаратов. Вплоть до XII в. греки сохраняли монополию на это оружие.
Применялись зажигательные составы и в Китае. Автор «Истории Чингисханова дома» под 682 годом упоминает, что у китайцев были огненные машины, которые «поражали подобно грому небесному». По словам автора, для этого брали чугунные кувшины, наполняли их веществом, близким по составу к черному пороху, и поджигали. Они назывались «чжень-тхайлей» («потрясающий небо гром») и сжигали все в окружности 30 м, а «огненными искрами» (вероятно, осколками) пробивали железную броню.
Однако добиться достаточно большой дальности метания огнесмесей в то время не удавалось, и потому с развитием огнестрельного оружия зажигательные средства поражения временно потеряли значение. Тем не менее, например, в Западной Европе даже после появления огнестрельного оружия при осаде городов употреблялись специальные зажигательные стрелы, выпускаемые из арбалетов.
Но принципиально новый этап в развитии «огнеметания» пришелся на конец XIX — начало XX вв. В 1893 г. русский изобретатель Зигер-Корн создал ранцевый прибор — прототип огнемета. Позже, уже в период Первой мировой войны, немецкий конструктор Фидлер создал струйный фугасный огнемет с пороховым генератором давления. Впервые он был применен в бою в 1915г.
В период между войнами во многих армиях мира огнеметы начали устанавливать уже и на танки. Появились первые ранцевые огнеметы. Во время Великой Отечественной войны в составе Красной армии имелись специальные огнеметные подразделения, оснащенные ранцевыми огнеметами РОКС-2 и РОКС-3, а также фугасными огнеметами ФОГ-1 и ФОГ-2. Огнеметные танки ОТ-34 и КВ-8 оснащались огнеметами АТО-41 и АТО-42. Они показали высокую эффективность, особенно при боях за населенные пункты.
Значительным шагом в развитии зажигательного оружия стало создание в 1942 г. и принятие на вооружение (сначала в США, а позже и в других странах) напалма — новой горючей смеси на основе бензина с загустителем, состоящим из алюминиевых солей нафтеновой(naphthenic) и пальмитиновой (palmitic) кислот. Благодаря хорошей прилипаемости к самым различным поверхностям (броня, защитные сооружения, обмундирование и тело человека), напалм, температура горения которого составляет 900-1200°, может успешно применяться для поражения живой силы противника, уничтожения его вооружения, военной техники, материальных запасов и для создания пожаров в районах боевых действий. Кроме причинения ожогов, горящий напалм выделяет токсичные продукты и оказывает сильнейшее морально-психологическое воздействие на человека, подавляя его способность к активному сопротивлению. Надо отметить, что именно благодаря высокому поражающему действию, напалм широко применялся США во время войны в Корее (1950-53) и во Вьетнаме (1962-73)-, а также Израилем — в ближневосточных войнах.
Для боевого применения напалма использовались авиационные бомбы и баки, неуправляемые реактивные снаряды (НУРС) большого калибра и струйные огнеметы различной конструкции (танковые, фугасные, ранцевые). Артиллерийские снаряды и НУРСы малого и среднего калибров для заполнения напалмом не годились ввиду небольшого объема их боевых частей, а значит и недостаточной массы доставляемой к цели огнесмеси.
Что касается струйных огнеметов, то наряду с высоким поражающим действием они имели и существенные недостатки — во-первых, незначительную дальность «стрельбы» (50-200 м), а во-вторых, — сгорание части огнесмеси в воздухе еще до попадания на цель. Именно поэтому следующим значительным этапом в развитии оружия данного типа стало создание реактивных пехотных огнеметов. (В частности, в ОРУЖИЕ № 9-1999 мы рассказали о реактивных огнеметных системах, главным образом об отечественных РПО «Рысь» и РПО-А «Шмель». — Ред.)
Наряду со средствами доставки заряда зажигательного вещества к цели, совершенствовались и сами огнесмеси. Так, еще в 70 — 80-х гг. в НИИ прикладной химии (г. Загорск, ныне Сергиев Посад) были созданы металлизированные огнесмеси с повышенными поражающими свойствами, а затем, на их основе — термобарические составы. Последние не поджигаются сразу, а сначала распыляются в определенном объеме и затем подрываются. При этом в районе взрыва значительно возрастают температура (греч. therme — тепло, жар) и давление (греч. baros — тяжесть, давление), отчего подобные составы и получили свое название. А поскольку в области взрыва еще и выжигается кислород, то начиненные ими боеприпасы иногда называют «вакуумными», что, конечно, не вполне точно; более верно другое их название — «боеприпасы с объемно-детонирующей смесью».
Такими смесями и начали снаряжаться боевые части новых реактивных огнеметов. Опыт их боевого применения показал высокую эффективность и перспективность нового вида оружия.
Но, пожалуй, самый резкий рывок в развитии огнеметных систем произошел на рубеже 70-80-х гг. К тому времени были достигнуты значительные успехи, казалось бы, в совсем другой области вооружений — реактивной артиллерии. Создание в 70-х гг. новой реактивной системы залпового огня большого калибра — 220-мм РСЗО «Ураган» позволило значительно увеличить объем и массу боевых частей, доставляемых к цели неуправляемыми ракетами. Причем за счет конструктивных решений удалось существенно повысить точность стрельбы залпом. И вот в конце 70-х возник замысел разработки тяжелой реактивной огнеметной системы залпового огня — на основе.НУРСов, запускаемых с многоствольной пусковой установки, с боевыми частями, наполненными зажигательными и термобарическими смесями.
Такой комплекс, включающий боевую машину — пусковую установку, НУРСы и транспортно-заряжающую машину, был создан в начале 80-х гг. в омском Конструкторском бюро транспортного машиностроения и получил название ТОС-1 (тяжелая огнеметная система). Долгое время вся информация по комплексу держалась в строжайшем секрете и оставалась известной только специалистам. Лишь в прошлом году на выставке вооружения в Омске новое оружие было впервые продемонстрировано в действии отечественным и зарубежным зрителям.
ТОС-1 предназначена для поражения вооружения и военной техники, оборонительных объектов и живой силы противника (в том числе находящейся в защитных сооружениях), а также для создания очагов пожаров на местности. Боевая машина действует совместно с танками и пехотой, передвигаясь в их боевых порядках. Поражение противнику наносится за счет комплексного воздействия избыточного давления и высоких температур при подрыве термобарической смеси, доставленной НУРСами к цели.
Большая масса пакета направляющих труб со снарядами потребовала иметь шасси значительной грузоподъемности, а сравнительно малые дальности стрельбы (от 400 — 600 до 3500 м) — определенного уровня защиты всей боевой машины, что опять-таки утяжеляло ее. Выход был найден в размещении оборудования на шасси Т-72 — самого массового отечественного танка третьего послевоенного поколения. Общая масса ТОС-1 в результате составила 42 т.
Пакет из 30 направляющих для НУРСов смонтирован в качающейся части пусковой установки на поворотной платформе. Все действия по наведению установки на цель, приданию ей необходимого угла возвышения экипаж производит, не выходя из машины, с помощью прицела и силовых следящих приводов.
Крутая траектория полета снарядов к цели потребовала точного учета условий стрельбы и создания специальной системы управления огнем. Она включает оптический прицел, лазерный дальномер, датчик крена и электронный баллистический вычислитель. С помощью лазерного дальномера расстояния до цели определяются с точностью до 10м. Эти данные автоматически вводятся в баллистический вычислитель, рассчитывающий необходимый угол возвышения пусковой установки. Угол крена пакета направляющих фиксируется автоматическим датчиком и также автоматически учитывается вычислителем.
Неуправляемая ракета состоит из головной части с наполнителем (зажигательным или термобарическим составом), взрывателя и твердотопливного реактивного двигателя.
В комплексе с пусковой установкой работает и транспортно-заряжающая машина, созданная на шасси грузового автомобиля повышенной проходимости. Она служит для транспортировки НУРСов, а также заряжания и разряжания пусковой установки, в связи с чем оборудована погрузочно-разгрузочным устройством.
Опыт боевого применения ТОС-1 в Афганистане и в Чечне показал ее высокую эффективность и определил направления дальнейшего совершенствования системы.
Так что же представляет собой новый комплекс, этот совместный продукт эволюции различных видов оружия — огнемет или РСЗО? Видимо, правильнее будет считать, что ТОС-1 явилась удачным гибридом, сочетающим средства и возможности реактивного пехотного огнемета и реактивной системы залпового огня, помноженные друг на друга.
Тактико-техническая характеристика
Библиография:
Оружие 2.2000
Энциклопедия танков. 2010.
.
Смотреть что такое «ТОС-1 «Буратино»» в других словарях:
ТОС-1 Буратино — … Википедия
ТОС — токоограничивающее сопротивление ТОС тяжёлая орбитальная станция косм. Источник: http://www.mosoblpress.ru/kalin/show.shtml?d id=5476 ТОС территориальные органы самоуправления Источник: http://www.cip.nsk.su/e events/04 vnd/ … Словарь сокращений и аббревиатур
Буратино (ТОС) — У этого термина существуют и другие значения, см. Буратино (значения). Тяжёлая огнемётная система залпового огня «Буратино» … Википедия
Буратино (тяжелый огнемёт) — Тяжёлая огнемётная система залпового огня «Буратино» Калибр 220 мм Количество снарядов в залпе 1 30 Масса ракеты/БЧ 175/30 кг Дальность 400 3600 м (6000м ТОС 1А) Пло … Википедия
Буратино (тяжелый огнемет) — Тяжёлая огнемётная система залпового огня «Буратино» Калибр 220 мм Количество снарядов в залпе 1 30 Масса ракеты/БЧ 175/30 кг Дальность 400 3600 м (6000м ТОС 1А) Пло … Википедия
Буратино (тяжёлый огнемёт) — Тяжёлая огнемётная система залпового огня «Буратино» Калибр 220 мм Количество снарядов в залпе 1 30 Масса ракеты/БЧ 175/30 кг Дальность 400 3600 м (6000м ТОС 1А) Пло … Википедия
Буратино — У этого термина существуют и другие значения, см. Буратино (значения). итал. Burattino … Википедия
Ракетная установка Буратино — Тяжёлая огнемётная система залпового огня «Буратино» Калибр 220 мм Количество снарядов в залпе 1 30 Масса ракеты/БЧ 175/30 кг Дальность 400 3600 м (6000м ТОС 1А) Пло … Википедия
Золотой ключик, или Приключения Буратино — У этого термина существуют и другие значения, см. Золотой ключик. Золотой Ключик, или Приключения Буратино Издание 1950 г. Художник А. Каневский Автор … Википедия
БМ-1 — Боевая машина БМ 1 из состава РСЗ … Википедия
dic.academic.ru
ТОС «Буратино» и «Солнцепек» — вопрос количества
В 2000 году пресса всего мира сообщила о применении российскими войсками нового оружия. Во время боев за село Комсомольское (Чеченская республика) огонь по позициям боевиков вели самоходные тяжелые огнеметные системы ТОС-1 «Буратино». Вскоре после этих сообщений стали появляться некоторые подробности, касавшиеся технических и боевых характеристик комплекса.
Кроме того, большая эффективность удара неуправляемыми ракетами вызвала специфическую реакцию некоторых правозащитников. Эти персоны сочли ТОС-1 негуманным оружием и даже стали требовать от мирового сообщества осудить действия российских военных. Тем не менее, вся зарубежная реакция ограничилась только сдержанной критикой и сдержанной похвалой.
С тех пор прошло более десяти лет и комплекс ТОС-1 вместе со своей модернизацией ТОС-1А «Солнцепек» продолжает оставаться на вооружении российских войск РХБЗ. При этом общее количество построенных тяжелых огнеметных систем, по различным оценкам, не превышает двух-трёх десятков. Почему же вооружение, получившее множество хвалебных отзывов и вызвавшее критическую реакцию, поступило в армию в столь ограниченных количествах? Попробуем разобраться.
Начнем по порядку. Основой боевой машины комплексов ТОС-1 и ТОС-1А является гусеничное шасси основного боевого танка Т-72. Дизельный двигатель В-46 мощностью в 700 л.с. обеспечивает 46-тонной машине подвижность и проходимость на уровне прочей бронетехники, что позволяет действовать в составе мобильных ударных групп. Так, в ходе уже упоминавшегося применения ракет ТОС-1 по целям на территории села Комсомольского прикрытие огнеметных систем осуществлялось танками Т-72.
Благодаря одинаковой базе и незначительной разнице в боевой массе, «Буратино» и танки не имели каких-либо проблем во взаимодействии на подходе к боевой позиции и уходе с нее. Модификация ТОС-1А «Солнцепек» получила новую силовую установку – дизель В-84МС мощностью более 800 л.с. Это нововведение в определенной мере улучшило ходовые качества боевой машины.
Как видим, ходовые характеристики бронированных боевых машин «Буратино» и «Солнцепека», оборудованных пусковыми установками, вряд ли могли стать причиной малого количества заказанных машин. Может быть, претензии военных вызывают другие машины комплекса? Вероятно. Исходный комплекс ТОС-1 имел в своем составе транспортно-заряжающую машину (ТЗМ) на базе грузовика КрАЗ-255Б. Колесное шасси оснащалось грузовым краном и устройствами для перевозки неуправляемых ракет.
Вполне очевидно, что колесная ходовая часть ТЗМ огнеметной системы имела не такие показатели скорости и проходимости, какие были у боевой машины. По этой причине модернизированный ТОС-1А получил новую транспортно-заряжающую машину, сделанную на шасси танка Т-72. Целевое оборудование новой ТЗМ было доработано соответствующим образом. Кроме того, в конструкцию добавились специальные бронекожухи, в походном положении закрывающие ракеты от пуль и осколков.
К каждой боевой машине комплексов «Буратино» и «Солнцепек» прилагается по две ТЗМ с комплектом неуправляемых ракет. При необходимости соединению огнеметчиков может быть придано некоторое количество грузовиков для перевозки запаса ракет, однако в таком случае в целях безопасности требуется подвозить ракеты к боевой машине исключительно на ТЗМ с закрытым кожухом.
Итак, все машины комплекса максимально унифицированы и защищены от атак противника. При создании нового варианта тяжелой огнеметной системы был учтен ряд пожеланий военных, что, например, привело к ряду нововведений, связанных с уровнем защиты боеприпасов и, как следствие, машин. Основное вооружение обоих комплексов – неуправляемые реактивные снаряды МО.101.04 и МО.1.01.04М калибра 220 мм. Оба типа ракет снаряжаются объемно-детонирующей или зажигательной боевой частью.
Первым появился снаряд МО.101.04. При длине в 3,3 метра он весит более 170 кг и имеет максимальную дальность полета в 3600 метров. Новая ракета МО.101.04М длиннее (3,7 метра), тяжелее (217 кг) и летит дальше, на 6000 метров. Пуск ракет производится из пакета трубчатых направляющих. Внешне он представляет собой короб, внутри которого размещены «гнезда» для реактивных снарядов. На боевой машине комплекса ТОС-1 имеется 30 направляющих, на ТОС-1А – 24 направляющие. Пакет направляющих может наводиться в горизонтальной и вертикальной плоскостях: поворотный механизм установлен на посадочном месте стандартной башни танка Т-72. Наведение по вертикали осуществляется подъемом всего пакета.
Одним из главных отличий оригинальной и модернизированной версии огнеметной системы является разное количество направляющих для ракет. Причиной этого стали особенности боевого применения комплекса. Поскольку максимальная дальность пуска ракет типа МО.101.04 была относительно невелика, в войсках сразу же стали принимать меры в отношении безопасности машины и экипажа.
Объемно-детонирующая или зажигательная боевая часть, получив повреждение на пусковой установке, может уничтожить всю машину. Во избежание подобных инцидентов еще во время первых применений ТОС-1 в Афганистане (конец восьмидесятых) экипажи оставляли крайние боковые направляющие пустыми. Благодаря этому относительно редкие осколки и пули противника не имели почти никаких шансов повредить ракеты.
Учтя этот опыт, инженеры омского КБ транспортного машиностроения переделали конструкцию пусковой установки:
— во-первых, «потеря» шести ракет на практике не оказывала значительного действия на эффективность стрельбы. Поэтому оставили только 24 направляющие;
— во-вторых, сэкономленные объем и вес были отданы под обеспечение защиты реактивных снарядов. Теперь внешняя облицовка пусковой установки выполняется из бронелистов и выдерживает попадание бронебойной пули Б-32 (патрон 7,62х54 мм) с расстояния 500 м.
Таким образом, боевая машина комплекса ТОС-1А практически не подвержена риску уничтожения в результате повреждения боевой части ракеты стрелковым оружием или осколками, тем более, при стрельбе МО.101.04М на максимальную дальность. Что касается защиты шасси и экипажа, то противоснарядная защита бронекорпуса танка Т-72 не выдерживает попадание только мощных кумулятивных и высокоскоростных подкалиберных оперенных снарядов.
Версию о недостаточной защите боевых и транспортно-заряжающих машин тоже можно вычеркнуть. Может быть, потенциальный покупатель не удовлетворен боевыми качествами неуправляемых ракет? Сразу можно сказать: и доволен, и нет. Залп первым вариантом боеприпаса – МО.101.04 – обеспечивал поражение целей на площади до 2000 м2 на дальностях до 3,6 км. Полный залп при стрельбе максимальным темпом занимает от 6 до 12 секунд. По своей эффективности залп одной боевой машины равен сравнительно долгой работе артиллерийской батареи.
В то же время, «Буратино» и «Солнцепек» располагают недостаточно большой номенклатурой совместимых боеприпасов: только зажигательные и термобарические. В ряде случаев действие таких боевых частей оказывается недостаточным, например, при необходимости разрушения какой-либо постройки. Для этого требуется прямое попадание снаряда внутрь цели с последующим взрывом. Такие особенности боевых частей ракет МО.101.04 и МО.101.04М сильно ограничивают круг их применения, хотя и увеличивают площадь поражения.
Вторая проблема неуправляемых ракет заключалась в их сравнительно небольшой дальности стрельбы. 3600 метров первого варианта реактивного снаряда МО.101.04 считались слишком малой дальностью, особенно в сравнении с другими системами залпового огня. В условиях столкновения с серьезно вооруженным противником применение ТОС-1 или ТОС-1А представляет собой достаточно сложную задачу. При должной организации взаимодействия подразделений противник, если и даст боевой машине выйти на позицию, то не позволит провести пуск.
В этом отношении тяжелые огнеметные системы снова проигрывают «классическим» РСЗО. Так, комплекс 9К58 «Смерч» при помощи 300-мм реактивного снаряда 9М55С с термобарической боевой частью способен поражать цели на расстояниях от 25 до 70 км, не подвергая себя опасности попасть под ответный огонь. При этом боевая часть ракеты 9М55С весит на четверть больше, чем вся ракета МО.101.04М комплекса «Солнцепек».
Итак, мы нашли тот камень преткновения, который мешает массовому производству тяжелых огнеметных систем и оснащению ими войск. Это специфический боеприпас, не дающий возможности широкого применения. Да, по своей боевой эффективности он превышает ряд прочих схожих систем. Но ценой этого является малая дальность стрельбы, риск катастрофических последствий при повреждении боеприпасов, а также необходимость серьезного прикрытия на позиции. Все эти факторы серьезно сокращают возможные условия применения тяжелых огнеметных систем. Да и малая номенклатура доступных боевых частей для ракет не способствует частому применению.
Совокупность плюсов и минусов систем ТОС-1 и ТОС-1А позволяют примерно представить «идеальную» ситуацию, в которой использование тяжелых огнеметных систем будет обоснованным и эффективным. Это обстрел площадных целей со сравнительно небольшого расстояния. Кроме того, атакуемый противник должен иметь относительно слабую подготовку и не располагать серьезными противотанковыми средствами или артиллерией. Таким образом, идеальное задание для «Буратино» или «Солнцепека» – нанесение удара по лагерю или колонне автомобилей слабой армии либо вооруженных бандформирований. При использовании новых снарядов МО.101.04М повышенной дальности общие черты гипотетического залпа остаются прежними.
В целом, в случае с тяжелыми огнеметными системами «Буратино» и «Солнцепек» мы наблюдаем специфическую ситуацию. Интересный и, несомненно, перспективный проект на практике оказывается довольно слабо приспособленным к реальным боевым операциям и требует привлечения дополнительных сил. Другая причина, по которой ТОС-1 и ТОС-1А не были заказаны в большом количестве, касается специфической тактической ниши комплексов. Конечно, при необходимости можно было бы увеличить дальность стрельбы огнеметных систем. Но в таком случае они будут «перекрываться» с имеющимися РСЗО.
Тем временем закупки новых реактивных систем залпового огня продолжаются, что нельзя сказать о тяжелых огнеметных комплексах. Таким образом, единственной подходящей тактической нишей для тяжелых огнеметных систем остаются небольшие спецоперации, где требуется быстрое развертывание и моментальное уничтожение живой силы и слабо защищенной техники на сравнительно большой площади. В то же время, сама идея специальной системы залпового огня для войск РХБЗ является интересной и, возможно, перспективной.
К примеру, ракеты МО.101.04 можно оснащать не только объемно-детонирующей или зажигательной боевой частью. На базе этого боеприпаса может быть создан специальный снаряд, несущий смесь для тушения пожаров. При таком использовании тяжелых огнеметных систем (звучит иронично – пожаротушение с помощью огнеметной системы) отпадает необходимость в обеспечении огневого прикрытия боевой машины, а все плюсы сохраняются в полной мере.
Подобным образом ТОС-1 и ТОС-1А способны ликвидировать небольшие облака отравляющих веществ или тому подобные аэрозоли. Однако авторы проектов тяжелых огнеметных систем пока не представили альтернативные проекты их использования и, похоже, даже не имеют подобных планов.
/Кирилл Рябов, topwar.ru/
army-news.ru
Все, что нужно знать про «Буратино»
Все, что нужно знать про «Буратино»
Фото из открытых источников
После детонации снаряда кислород и облако смеси вступают в реакцию и возникает эффект «вакуумной бомбы»
Еще в августе прошлого года в украинских СМИ появлялись сообщения о получении боевиками на Донбассе тяжелой огнеметной системы (ТОС-1) «Буратино». Официально этот факт никто не подтверждал вплоть до января, когда спикер АТО Андрей Лысенко заявил, что в Донбассе таки появился «Буратино». В середине месяца боевики якобы даже использовали установку против украинских военных. Впрочем, никаких доказательств руководство АТО не предоставило.
Но еще осенью боевики «ДНР» со ссылкой на материалы «Российской газеты» хвастались, что под Луганском может быть применена сверхмощная огнеметная система «Солнцепек» (модернизированная версия «Буратино»). По данным газеты, в Южном военном округе РФ действительно было сделано несколько залпов из системы «Солнцепек» и якобы по учебным целям. То есть установка действительно находилась на границе с Украиной. Хотя применения ТОСов в Луганском аэропорту ни летом, ни осенью зафиксировано не было.
Ранее боевики объясняли наличие у них тяжелого вооружения типа «Градов» и «Смерчей» тем, что оно добыто в качестве «трофеев» у украинской армии. С «Буратино» эта отговорка не подойдет – таких систем на вооружении украинской армии просто нет. Эта разработка российских ученых (вернее, ее новая версия «Солнцепек»), по имеющимся данным, состоит на вооружении армий четырех стран: России, Азербайджана, Казахстана и Ирака. Последние три страны купили установки у РФ.
В российской армии утверждают, что залп ТОС «Буратино» уничтожает все живое в радиусе 3 км. Правозащитники называли эти машины посланцами ада и приписывали им массовое уничтожение мирных жителей. Говорили об Афганистане, где Советы использовали установки для уничтожения горных аулов. «Буратино» причисляют к зажигательному оружию, которое запрещено международными организациями. Нигде в мире, кроме РФ, его не производят. Да и в самой России «Буратины», вероятно, исчисляются единицами. Дело не столько в запрете на применение, сколько в эффективности.
Долгое время установка была засекречена для общественности, хотя применялась во время войны в Афганистане. Российская армия впервые представила ее общественности в 1999 г. в Омске. Рассекречивание тяжелой огнеметной системы «Буратино» идет робко. Не успели военные сообщить о первой версии системы, как в 2001 г. российская армия уже приняла на вооружение модифицированную ТОС-1А «Солнцепек». К слову, «Буратино» россияне применяли и в Чечне в 2000 г. во время боев с местными боевиками.
Технические характеристики
Успехи советских оружейников в разработке термобарических и объемно-детонирующих боеприпасов произвели впечатление на все роды войск. Для пехоты началась разработка реактивных огнеметов «Шмель». Главное артиллерийское управление выдало заказ на проектирование термобарических боевых частей к реактивным системам залпового огня. ВВС приступили к созданию объемно-детонирующей авиабомбы ОДАБ-500. Ну а войска радиационной, химической и биологической защиты (РХБЗ) решили обзавестись собственной тяжелой огнеметной системой ТОС. Зачем химикам такая система — непонятно.
ТОС-1 «Буратино» — это тяжелая огнестрельная система, сочетающая в себе возможности реактивного огнемета и реактивного залпового огня, умноженные друг на друга. Максимальная скорость передвижения составляет 60 км/час, а запас хода — 550 км. Время полного залпа достигает 7,5 секунд. Пусковая установка вмещает в себя снаряды калибра 220 мм, а количество направляющих труб достигает 30 штук. Каждая ракета содержит 100 кг объемно-детонирующей зажигательной смеси.
Разрабатывалась система в период 1971-1979 гг. на Омском КБ транспортного машиностроения. Первые опытные образцы были изготовлены в Омске на шасси Т-72 в 1978-1979 гг. Комплекс включал в себя боевую машину — пусковую установку с пакетом из 30 направляющих на шасси Т-72 и заряжающую машину.

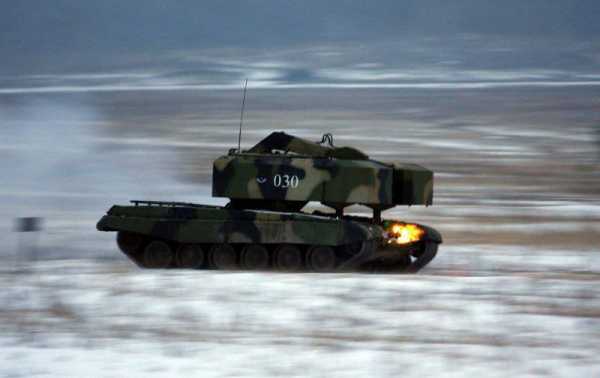

Внешне ТОС-1 выглядит, как основной боевой танк Т-72, башня которого заменена пакетом направляющих, вмещающих увеличенный боекомплект – 30 ракет. Каждая ракета калибра 220 мм оснащена ОДБЧ (объемно-детонирующей боевой частью). В отличие от ракет систем залпового огня большую часть длины реактивного снаряда ТОС занимает боевая часть, а не двигатель, так как стрелять на десяток километров нет нужды. В зависимости от модификации ракеты дальность стрельбы составляет от 2700 до 3500 метров. Пусковая установка расположена на поворотной платформе. Экипаж производит наведение установки на цель, применяя лазерный дальномер и баллистический вычислитель, обеспечивающие приемлемую точность стрельбы. Огонь может вестись одиночными выстрелами, «дуплетом» из двух стволов и серией с интервалом между выстрелами в четверть секунды, при этом все 30 ракет выпускаются всего за 7,5 секунд.
Фото из открытых источников
Долгое время «Буратино» был сверхсекретным оружием, хотя установка принимала участие в афганской войне. В период с декабря 1988 г. по февраль 1989 г. два комплекса ТОС-1 «Буратино» принимали участие в боевых действиях в Чарикарской долине и на Южном Саланге (Афганистан) в ходе операции «Тайфун». Тактика применения заключалась во внезапном огневом поражении противника, быстром выводе боевых машин из-под возможного ответного обстрела и уходе в пункты постоянной дислокации советских войск. Эта страница истории тяжелой огнеметной системы до сих пор остается секретной.
Однако после того как в марте 2000 г. телевидение растиражировало по всему миру работу ТОС-1 по селу Комсомольское в Чечне, гриф «секретно» с установки был снят.
Недостатки «Буратино»
На самом деле ТОС-1 поступила на вооружение инженерных войск как средство уничтожения укрытого противника, что традиционно было задачей саперов. Прикрытый противопульной броней, «Буратино» может подойти к огневой точке на дальность прямого выстрела и несколькими ракетами полностью уничтожить ее. Танковое шасси позволяет 46-тонной машине иметь подвижность, сопоставимую с танками и БМП.
Однако тяжелая огнеметная система — вовсе не чудо-оружие, как, впрочем, и любой другой образец боевой техники. Большие размеры и сравнительно слабое бронирование делают машину уязвимой для гранатометов, противотанковых ракетных комплексов, скорострельных пушек. Поражение пускового пакета может привести если не к подрыву боевых частей, то к самопроизвольному пуску ракет. Хаотически разлетающиеся реактивные снаряды способны натворить массу бед для своих же войск. Именно поэтому в Чечне установки работали строго под прикрытием танков (1−2 впереди и по одному с боков) и после залпа «Буратино» сразу уползал в укрытие.
Точное количество «Буратин» в российской армии неизвестно, но их число измеряется единицами. Почему же столь эффективное оружие не производится массово и не пользуется спросом на внешнем рынке? Дело в том, что удел «Буратино» — участие в локальных конфликтах и контртеррористических операциях. Но как раз для таких операций требуются не огнеметы, а высокоточные установки, сводящие к минимуму потери среди гражданского населения. При полномасштабных же боевых действиях «Буратино» полностью проигрывает, например, РСЗО «Смерч», способной всего за 38 секунд отправить 12 ракет со 100-килограммовой термобарической головной частью на расстояние 90 километров.
«Вакуумная бомба»
Боеприпас объемного взрыва работает по схеме: создание облака «смесь-воздух» — подрыв его. В современных боеприпасах применяют смесь жидкостей (типа пропилнитрата) и легких металлов (типа магния в виде мелкого порошка). Для того чтобы такая смесь была однородной, используют перемешивающие устройства, работающие в момент полета боеприпаса к цели. Важно, чтобы разрывной заряд разрушил оболочку и создал облако, не дав смеси сразу сдетонировать. От обычных ВВ аэрозоль отличает скорость детонации (7000−9000 и 1500−3000 м/с соответственно) и то, что ударная волна хоть и слабее, но затухает медленнее и сохраняется дольше. Поэтому воздействует такой боеприпас на большую площадь. При подрыве боевой части в определенном радиусе температура достигает 3000 градусов. Сгорает все живое и неживое.
Виталий Кузьмин
Поскольку облако состоит из смеси и воздуха, то в момент подрыва весь кислород в облаке вступает в реакцию — возникает эффект «вакуумной бомбы». Так как процесс быстрый (доли секунды), то после детонации, когда давление скачком поднимается, следует резкое снижение давления ниже атмосферного примерно на 160 мм ртутного столба. Если человек каким-либо образом выжил после взрыва (в подвале, в блиндаже), то такое резкое снижение давления приводит к гарантированной мучительной смерти — рвутся легкие, лопаются глаза и барабанные перепонки, отбиваются внутренние органы.
Наибольший эффект от ее неуправляемых реактивных снарядов в термобарическом снаряжении достигается в горных условиях: из-за взаимного наложения воздушных ударных волн и их многократного отражения от окружающих скал, разрушения грунта и каменных завалов.
Уцелеть пехоте противника в адском пламени и мгновенных перепадах давления просто невозможно.
Как «Буратино» стал «Солнцепеком»
В 2001 г. был создан облегченный и более совершенный вариант огнемета – ТОС-1А «Солнцепек». Он отличается более совершенной системой управления огнем, меньшим количеством ракетных стволов (24 вместо 30), лучшей броневой защищенностью и новыми боеприпасами. Дальность стрельбы повысилась до 6 км, и радиус поражения каждой ракеты вырос.
В состав системы ТОС-1А «Солнцепек» входят»:
— боевая машина БМ-1 («Объект 634Б») с пусковой установкой на шасси Т-72А;
— транспортно-заряжающая машина ТЗМ-Т («Объект 563») на шасси Т-72А;
— неуправляемые реактивные снаряды (НУРС) калибра 220 мм.
Виталий Кузьмин
Виталий Кузьмин
Виталий Кузьмин
ТОС-1А «Солнцепек» со снарядами с увеличенной дальностью полета принят на вооружение российской армии 4 апреля 2001 г. Состоит на вооружении войск радиационной, химической и биологической защиты. Сегодня ТОС-1А состоят на вооружении 1-й мобильной бригады Войск радиационной, химической и биологической защиты (не менее четырех единиц БМ-1 и одна единица ТЗМ-Т), 28-й отдельной бригады РХБЗ в городе Камышине Волгоградской области (не менее двух единиц БМ-1 и одна единица ТЗМ-Т), а также 70-го отдельного огнеметного батальона в пос. Раздольное Приморского края (не менее двух единиц БМ-1).
С 2008 г. разрешен экспорт системы. Тяжелый огнемет закупили армии Казахстана (3 единицы), Азербайджана (6 единиц), Ирака (4 единицы).
По материалам «Ракетная техника», «Популярная механика», «Военная техника»
112.ua
«Буратино» и «Солнцепек». Вопрос количества » Военное обозрение
В 2000 году пресса всего мира сообщила о применении российскими войсками нового оружия. Во время боев за село Комсомольское (Чеченская республика) огонь по позициям боевиков вели самоходные тяжелые огнеметные системы ТОС-1 «Буратино». Вскоре после этих сообщений стали появляться некоторые подробности, касавшиеся технических и боевых характеристик комплекса. Кроме того, большая эффективность удара неуправляемыми ракетами вызвала специфическую реакцию некоторых правозащитников. Эти персоны сочли ТОС-1 негуманным оружием и даже стали требовать от мирового сообщества осудить действия российских военных. Тем не менее, вся зарубежная реакция ограничилась только сдержанной критикой и сдержанной похвалой. С тех пор прошло более десяти лет и комплекс ТОС-1 вместе со своей модернизацией ТОС-1А «Солнцепек» продолжает оставаться на вооружении российских войск РХБЗ. При этом общее количество построенных тяжелых огнеметных систем, по различным оценкам, не превышает двух-трех десятков. Почему же вооружение, получившее множество хвалебных отзывов и вызвавшее критическую реакцию, поступило в армию в столь ограниченных количествах? Попробуем разобраться.
Начнем по порядку. Основой боевой машины комплексов ТОС-1 и ТОС-1А является гусеничное шасси основного боевого танка Т-72. Дизельный двигатель В-46 мощностью в 700 л.с. обеспечивает 46-тонной машине подвижность и проходимость на уровне прочей бронетехники, что позволяет действовать в составе мобильных ударных групп. Так, в ходе уже упоминавшегося применения ракет ТОС-1 по целям на территории села Комсомольского прикрытие огнеметных систем осуществлялось танками Т-72. Благодаря одинаковой базе и незначительной разнице в боевой массе, «Буратино» и танки не имели каких-либо проблем во взаимодействии на подходе к боевой позиции и уходе с нее. Модификация ТОС-1А «Солнцепек» получила новую силовую установку – дизель В-84МС мощностью более 800 лошадиных сил. Это нововведение в определенной мере улучшило ходовые качества боевой машины.
Как видим, ходовые характеристики бронированных боевых машин «Буратино» и «Солнцепека», оборудованных пусковыми установками, вряд ли могли стать причиной малого количества заказанных машин. Может быть, претензии военных вызывают другие машины комплекса? Вероятно. Исходный комплекс ТОС-1 имел в своем составе транспортно-заряжающую машину (ТЗМ) на базе грузовика КрАЗ-255Б. Колесное шасси оснащалось грузовым краном и устройствами для перевозки неуправляемых ракет. Вполне очевидно, что колесная ходовая часть ТЗМ огнеметной системы имела не такие показатели скорости и проходимости, какие были у боевой машины. По этой причине модернизированный ТОС-1А получил новую транспортно-заряжающую машину, сделанную на шасси танка Т-72. Целевое оборудование новой ТЗМ было доработано соответствующим образом. Кроме того, в конструкцию добавились специальные бронекожухи, в походном положении закрывающие ракеты от пуль и осколков. К каждой боевой машине комплексов «Буратино» и «Солнцепек» прилагается по две ТЗМ с комплектом неуправляемых ракет. При необходимости соединению огнеметчиков может быть придано некоторое количество грузовиков для перевозки запаса ракет, однако в таком случае в целях безопасности требуется подвозить ракеты к боевой машине исключительно на ТЗМ с закрытым кожухом.

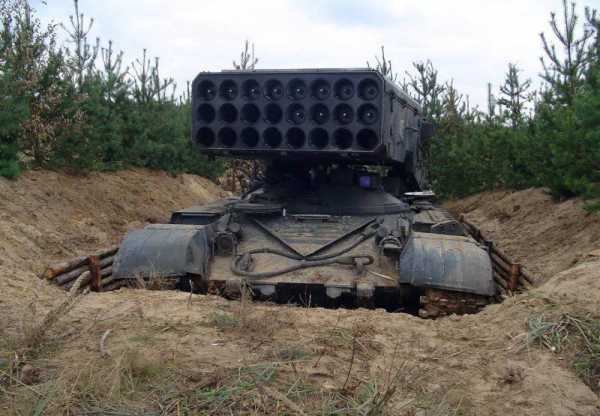

Боевая машина БМ-1 на огневой позиции
Итак, все машины комплекса максимально унифицированы и защищены от атак противника. При создании нового варианта тяжелой огнеметной системы был учтен ряд пожеланий военных, что, например, привело к ряду нововведений, связанных с уровнем защиты боеприпасов и, как следствие, машин. Основное вооружение обоих комплексов – неуправляемые реактивные снаряды МО.101.04 и МО.1.01.04М калибра 220 миллиметров. Оба типа ракет снаряжаются объемно-детонирующей или зажигательной боевой частью. Первым появился снаряд МО.101.04. При длине в 3,3 метра он весит более 170 кг и имеет максимальную дальность полета в 3600 метров. Новая ракета МО.101.04М длиннее (3,7 метра), тяжелее (217 кг) и летит дальше, на шесть километров. Пуск ракет производится из пакета трубчатых направляющих. Внешне он представляет собой короб, внутри которого размещены «гнезда» для реактивных снарядов. На боевой машине комплекса ТОС-1 имеется 30 направляющих, на ТОС-1А – 24. Пакет направляющих может наводиться в горизонтальной и вертикальной плоскостях: поворотный механизм установлен на посадочном месте стандартной башни танка Т-72. Наведение по вертикали осуществляется подъемом всего пакета.
Одним из главных отличий оригинальной и модернизированной версии огнеметной системы является разное количество направляющих для ракет. Причиной этого стали особенности боевого применения комплекса. Поскольку максимальная дальность пуска ракет типа МО.101.04 была относительно невелика, в войсках сразу же стали принимать меры в отношении безопасности машины и экипажа. Объемно-детонирующая или зажигательная боевая часть, получив повреждение на пусковой установке, может уничтожить всю машину. Во избежание подобных инцидентов еще во время первых применений ТОС-1 в Афганистане (конец восьмидесятых) экипажи оставляли крайние боковые направляющие пустыми. Благодаря этому относительно редкие осколки и пули противника не имели почти никаких шансов повредить ракеты. Учтя этот опыт, инженеры омского КБ транспортного машиностроения переделали конструкцию пусковой установки. Во-первых, «потеря» шести ракет на практике не оказывала значительного действия на эффективность стрельбы. Поэтому оставили только 24 направляющие. Во-вторых, сэкономленные объем и вес были отданы под обеспечение защиты реактивных снарядов. Теперь внешняя облицовка пусковой установки выполняется из бронелистов и выдерживает попадание бронебойной пули Б-32 (патрон 7,62х54 мм) с расстояния 500 метров. Таким образом, боевая машина комплекса ТОС-1А практически не подвержена риску уничтожения в результате повреждения боевой части ракеты стрелковым оружием или осколками, тем более, при стрельбе МО.101.04М на максимальную дальность. Что касается защиты шасси и экипажа, то противоснарядная защита бронекорпуса танка Т-72 не выдерживает попадание только мощных кумулятивных и высокоскоростных подкалиберных оперенных снарядов.
Транспортно-заряжающая машина ТЗМ-Т
Версию о недостаточной защите боевых и транспортно-заряжающих машин тоже можно вычеркнуть. Может быть, потенциальный покупатель не удовлетворен боевыми качествами неуправляемых ракет? Сразу можно сказать: и доволен, и нет. Залп первым вариантом боеприпаса – МО.101.04 – обеспечивал поражение целей на площади до двух тысяч квадратных метров на дальностях до 3,6 километра. Полный залп при стрельбе максимальным темпом занимает от шести до двенадцати секунд. По своей эффективности залп одной боевой машины равен сравнительно долгой работе артиллерийской батареи. В то же время, «Буратино» и «Солнцепек» располагают недостаточно большой номенклатурой совместимых боеприпасов: только зажигательные и термобарические. В ряде случаев действие таких боевых частей оказывается недостаточным, например, при необходимости разрушения какой-либо постройки. Для этого требуется прямое попадание снаряда внутрь цели с последующим взрывом. Такие особенности боевых частей ракет МО.101.04 и МО.101.04М сильно ограничивают круг их применения, хотя и увеличивают площадь поражения. Вторая проблема неуправляемых ракет заключалась в их сравнительно небольшой дальности. 3600 метров первого варианта реактивного снаряда МО.101.04 считались слишком малой дальностью, особенно в сравнении с другими системами залпового огня. В условиях столкновения с серьезно вооруженным противником применение ТОС-1 или ТОС-1А представляет собой достаточно сложную задачу. При должной организации взаимодействия подразделений противник, если и даст боевой машине выйти на позицию, то не позволит провести пуск. В этом отношении тяжелые огнеметные системы снова проигрывают «классическим» РСЗО. Так, комплекс 9К58 «Смерч» при помощи 300-миллиметрового реактивного снаряда 9М55С с термобарической боевой частью способен поражать цели на расстояниях от 25 до 70 километров, не подвергая себя опасности попасть под ответный огонь. При этом боевая часть ракеты 9М55С весит на четверть больше, чем вся ракета МО.101.04М комплекса «Солнцепек».
Итак, мы нашли тот камень преткновения, который мешает массовому производству тяжелых огнеметных систем и оснащению ими войск. Это специфический боеприпас, не дающий возможности широкого применения. Да, по своей боевой эффективности он превышает ряд прочих схожих систем. Но ценой этого является малая дальность стрельбы, риск катастрофических последствий при повреждении боеприпасов, а также необходимость серьезного прикрытия на позиции. Все эти факторы серьезно сокращают возможные условия применения тяжелых огнеметных систем. Да и малая номенклатура доступных боевых частей для ракет не способствует частому применению. Совокупность плюсов и минусов систем ТОС-1 и ТОС-1А позволяют примерно представить «идеальную» ситуацию, в которой использование тяжелых огнеметных систем будет обоснованным и эффективным. Это обстрел площадных целей со сравнительно небольшого расстояния. Кроме того, атакуемый противник должен иметь относительно слабую подготовку и не располагать серьезными противотанковыми средствами или артиллерией. Таким образом, идеальное задание для «Буратино» или «Солнцепека» – нанесение удара по лагерю или колонне автомобилей слабой армии либо вооруженных бандформирований. При использовании новых снарядов МО.101.04М повышенной дальности общие черты гипотетического залпа остаются прежними.
В целом, в случае с тяжелыми огнеметными системами «Буратино» и «Солнцепек» мы наблюдаем специфическую ситуацию. Интересный и, несомненно, перспективный проект на практике оказывается довольно слабо приспособленным к реальным боевым операциям и требует привлечения дополнительных сил. Другая причина, по которой ТОС-1 и ТОС-1А не были заказаны в большом количестве, касается специфической тактической ниши комплексов. Конечно, при необходимости можно было бы увеличить дальность стрельбы огнеметных систем. Но в таком случае они будут «перекрываться» с имеющимися РСЗО. Тем временем закупки новых реактивных систем залпового огня продолжаются, что нельзя сказать о тяжелых огнеметных комплексах. Таким образом, единственной подходящей тактической нишей для тяжелых огнеметных систем остаются небольшие спецоперации, где требуется быстрое развертывание и моментальное уничтожение живой силы и слабо защищенной техники на сравнительно большой площади. В то же время, сама идея специальной системы залпового огня для войск РХБЗ является интересной и, возможно, перспективной. К примеру, ракеты МО.101.04 можно оснащать не только объемно-детонирующей или зажигательной боевой частью. На базе этого боеприпаса может быть создан специальный снаряд, несущий смесь для тушения пожаров. При таком использовании тяжелых огнеметных систем (звучит иронично – пожаротушение с помощью огнеметной системы) отпадает необходимость в обеспечении огневого прикрытия боевой машины, а все плюсы сохраняются в полной мере. Подобным образом ТОС-1 и ТОС-1А способны ликвидировать небольшие облака отравляющих веществ или тому подобные аэрозоли. Однако авторы проектов тяжелых огнеметных систем пока не представили альтернативные проекты их использования и, похоже, даже не имеют подобных планов.
По материалам сайтов:
http://rbase.new-factoria.ru/
http://arms-expo.ru/
http://globalsecurity.org/
http://gurkhan.blogspot.com/
topwar.ru
|
| Правозащитники называли эти машины посланцами ада и приписывали им массовое уничтожение мирных жителей. Причем отсутствие свидетелей подобных преступлений никого не смущало – сказано, все живое в радиусе трех километров, значит, так оно и есть. От свидетелей – только кучка пепла. Но почему же столь эффективное оружие никто кроме нас не производит, да и в нашей армии «Буратины» исчисляются единицами?
Залп «Буратино» – впечатляющее зрелище. Оставляя за собой огненный хвост, реактивный снаряд стремительно и точно летит к цели. О том, что остается от засевшего в укреплениях противника, можно лишь догадываться. Оружие химиков
Первый вариант установки – ТОС, с 24-трубным пакетом. В 1980-х годах успехи советских оружейников в разработке термобарических и объемно-детонирующих боеприпасов произвели сильнейшее впечатление на отечественных военачальников. Еще бы – подрыв боеприпаса достаточной массы внешне производил эффект работы небольшого тактического ядерного заряда. Принять на вооружение такое эффективное оружие захотели практически все рода войск. Для пехоты началась разработка реактивных огнеметов «Шмель». Главное артиллерийское управление выдало заказ на проектирование термобарических боевых частей к реактивным системам залпового огня. ВВС приступили к созданию объемно-детонирующей авиабомбы ОДАБ-500. Ну а войска радиационной, химической и биологической защиты (РХБЗ) решили обзавестись собственной тяжелой огнеметной системой ТОС. Зачем химикам такая система, мы точно не знаем, но есть сведения о разработке разных БЧ, в том числе и с отравляющими веществами бинарного типа. Создание нового оружия Управление РХБЗ доверило тандему – Омскому КБ транспортного машиностроения, знаменитому своими танками Т-80У, и Мотовилихинским заводам, из ворот которых вышли реактивные системы залпового огня «Град», «Ураган» и «Смерч». Заводы оправдали доверие, и такая установка была создана. Первый вариант назывался просто ТОС, а второй, ТОС-1, получил игривое название «Буратино». Как устроен «Буратино»
Внешне ТОС-1 выглядит как основной боевой танк Т-72, башня которого заменена пакетом направляющих, вмещающих увеличенный боекомплект – 30 ракет (ТОС имела 24-трубный пакет). Каждая ракета калибра 220 мм оснащена ОДБЧ (объемно-детонирующей боевой частью). В отличие от ракет систем залпового огня большую часть длины реактивного снаряда ТОС занимает боевая часть, а не двигатель – стрелять на десяток километров нет нужды. В зависимости от модификации ракеты дальность стрельбы составляет от 2700 до 3500 метров. Пусковая установка расположена на поворотной платформе. Экипаж производит наведение установки на цель, применяя лазерный дальномер и баллистический вычислитель, обеспечивающие приемлемую точность стрельбы. Огонь может вестись одиночными выстрелами, «дуплетом» из двух стволов и серией с интервалом между выстрелами в четверть секунды, при этом все 30 ракет выпускаются всего за 7,5 секунд. Разрушительная мощь ракет «Буратино» поражает воображение – кирпичные постройки скрываются в облаке дыма и пламени, напоминающем маленький ядерный гриб, а когда дым рассеивается, взору предстают только дымящиеся руины. О том, что остается от засевшего в укреплениях противника, можно только догадываться.
В комплекте с «Буратино» идет ТЗМ – транспортно-заряжающая машина. Боец невидимого фронта Долгое время «Буратино» был сверхсекретным оружием, хотя установка принимала участие в афганской войне. Однако после того, как в марте 2000 года телевидение растиражировало по всему миру работу ТОС-1 по селу Комсомольское, гриф «секретно» с установки был снят. Столь яркое появление сразу же породило массу легенд, в том числе и самых нелепых. Дескать, ТОС разрабатывалась для «выжигания» зараженных в ходе биологической войны участков местности. На самом деле ТОС-1 поступила на вооружение инженерных войск как средство уничтожения укрытого противника, что традиционно было задачей саперов. Прикрытый противопульной броней, «Буратино» может подойти к огневой точке на дальность прямого выстрела и несколькими ракетами полностью уничтожить ее. Танковое шасси позволяет 46-тонной машине иметь подвижность, сопоставимую с танками и БМП. Однако тяжелая огнеметная система – вовсе не чудо-оружие, как, впрочем, и любой другой образец боевой техники. Большие размеры и сравнительно слабое бронирование делают машину уязвимой для гранатометов, противотанковых ракетных комплексов, скорострельных пушек. Поражение пускового пакета может привести если не к подрыву боевых частей, то к самопроизвольному пуску ракет. Хаотически разлетающиеся реактивные снаряды способны натворить массу бед для своих же войск. Именно поэтому в Чечне установки работали строго под прикрытием танков (1–2 впереди и по одному с боков) и после залпа «Буратино» сразу уползал в укрытие. Но труд огнемётчиков никогда не был легким. Действия ТОС-1 в боевой обстановке как раз и напоминают тактику бойцов, скрытно подбирающихся с ранцевым огнеметом к ДОТу. Штучная вещь ?
Боеприпас объемного взрыва работает по схеме: создание облака «смесь–воздух» – подрыв его. В современных боеприпасах применяют смесь жидкостей (типа пропилнитрата) и легких металлов (типа магния в виде мелкого порошка). Для того чтобы такая смесь была однородной, используют перемешивающие устройства, работающие в момент полета боеприпаса к цели. Важно, чтобы разрывной заряд разрушил оболочку и создал облако, не дав смеси сразу сдетонировать. От обычных ВВ аэрозоль отличает скорость детонации (7000–9000 и 1500–3000 м/с соответственно) и то, что ударная волна хоть и слабее, но затухает медленнее и сохраняется дольше. Поэтому воздействует такой боеприпас на большую площадь. Теперь о знаменитом «вакуумном» эффекте. Поскольку облако состоит из смеси и воздуха, то в момент подрыва весь кислород в облаке вступает в реакцию. Так как процесс быстрый (доли секунды), то после детонации, когда давление скачком поднимается, следует резкое снижение давления ниже атмосферного примерно на 160 мм ртутного столба. Если человек каким-либо образом выжил после взрыва (в подвале, в блиндаже), то такое резкое снижение давления приводит к гарантированной мучительной смерти – рвутся легкие, лопаются глаза и барабанные перепонки, отбиваются внутренние органы. Тактико-технические характеристики ТОС-1 «Буратино» Расчёт БМ, чел. 3
Автор: Виктор Крестинин
|
lemur59.ru
