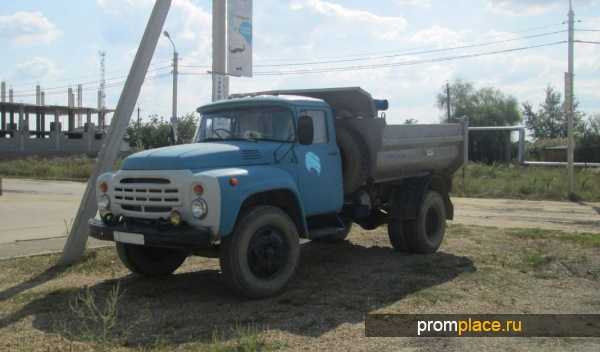

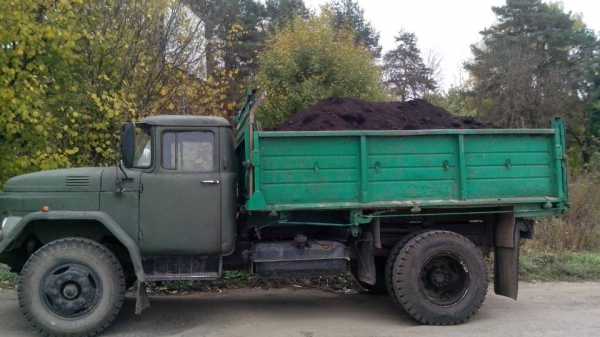

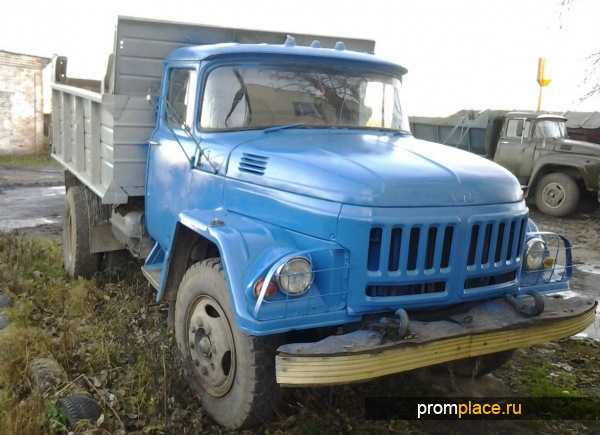

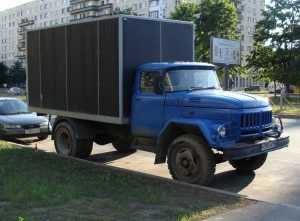

Автомобиль ЗИЛ 130 самосвал — особенности, характеристики, применение

Автомобиль ЗИЛ 130 самосвал выпускался в СССР изначально исключительно для военных нужд, но впоследствии был адаптирована для гражданских потребностей. В результате ЗИЛ 130 «колхозник» стал одним из наиболее массовых советских среднетоннажных грузовиков. Автомобиль и по сей день пользуется на рынке большим спросом благодаря достаточно низкой стоимости и быстрой окупаемости.

Данная модель автомобиля ЗИЛ разрабатывалась достаточно долго, и это оказалось не напрасно. Результатом стало совершенно новое авто ЗИЛ, получившее награду на международной выставке и по сей день пользующееся популярностью среди широкого круга представителей промышленности и сельскохозяйственной отрасли. В частности, новый ЗИЛ «сельхозник» стал первым из серии автомобилем, оснащенным ГУР и синхронизированной коробкой передач. В новой машине также появились предпусковой подогрев двигателя, стеклоомыватель, три места в кабине. В целом машина стала более комфортабельной.

Вернуться к оглавлению

Характеристики автомобиля

Рассмотрим технические характеристики автомашины ЗИЛ 130, в первую очередь — размеры кузова:

  • площадь платформы самосвальной — 8,7 м2;
  • объём непосредственно платформы — 5 м3;
  • объём платформы при наличии надставных бортов — 7,8 м3;
  • угол подъёма — 50°;
  • возможные направления выгрузки — влево, вправо, назад;
  • габаритные размеры платформы — 2325×3752 мм.

Параметры самого автомобиля:

  • длина — 6675 мм;
  • колея задних и передних колес — 179 и 180 см соответственно;
  • высота по крыше кабины и бортам грузовой платформы — 240 и 205 см;
  • размеры колёсной базы — 380 см;
  • максимальный угол преодолеваемого уклона — 38°;
  • диаметр разворота — 14 метров;
  • сколько весит автомобиль в снаряженном виде — 5100 кг;
  • грузоподъёмность автомашины — 9 тонн;
  • полный вес с грузом — 14 100 кг;
  • распределение на переднюю и заднюю оси — 4200 и 9900 кг.

ЗИЛ 130 самосвал «колхозник» вполне может использоваться и в городских условиях в связи с особенностями своего устройства, включая возможность снижения радиуса разворота автомашины до семи метров и уменьшение погрузочной высоты самосвала. При этом изначально грузоподъёмность автомобиля ЗИЛ 130 составляла лишь 3 тонны, тогда как современные модификации, такие как ЗИЛ 131 самосвал, увеличили это значение до шести тонн.

Высокую производительность машины во многом обеспечивает объём кузова ЗИЛ 130 самосвал, составляющий пять кубометров. В случае если вес перевозимого груза укладывается в рамки допустимой для машины грузоподъёмности, это значение может быть повышено на 3–4 лишних кубометра.

Автомобиль может использоваться для транспортировки различных грузов в условиях автодорог общего пользования. Кроме того, на транспорте может устанавливаться дополнительное оборудование или использоваться прицеп, вес которого не превышает 8 тонн.

Вернуться к оглавлению

Двигатель и трансмиссия

Самосвалы ЗИЛ 130 оснащаются заводским четырехтактным V-образным двигателем. Максимальная частота вращения коленвала — 3200 об/мин. Предельное значение полезного крутящего момента достигается в точке 402 Нм.

Двигателем карбюраторного типа оснащались только первые версии автомобиля, причём в экспериментальных целях. Система предусматривала 6 цилиндров, но проводимая впоследствии разработка позволила использовать 8 цилиндров, в результате чего мощность двигателя повысилась до 150 л. с., а максимальная скорость, которую способен развивать автомобиль ЗИЛ 130 — до 90 км/ч. Отличительной особенностью мотора является расположение клапанов: все они находятся сверху.

Самосвалы ЗИЛ 130 оснащаются стандартной механической пятиступенчатой КПП и сухим однодисковым сцеплением. Привод распределен на заднюю ось, тогда как передняя является рулевой. Автомобиль имеет колесную формулу 4×2 при стандартных размерах покрышек 260×508. Предельная скорость передвижения по дорогам, имеющим твердое покрытие, составляет 90 км/ч.

В автомобилях ЗИЛ 130 используется стандартная рессорная подвеска, применяемая и на грузовиках ГАЗ четвертого поколения. Передняя ось оснащена гидравлическими амортизаторами, задняя — телескопическими. За работу пневматической тормозной системы отвечают барабанные механизмы.

Вернуться к оглавлению

Модификации и сфера применения

Автомашина ЗИЛ-130 имеет множество модификаций, в каждой из которых выделены определенные качества и достоинства.

Модификация Характеристики
130А Обладает полной функциональностью бортового тягача. Масса автомашины с прицепом — 8 тонн.
130Б Самосвал, предназначенный для выполнения работ в сельскохозяйственной деятельности, например, как зерновоз.
130В Автомобиль седельной системы, предназначенный для использования в качестве тягача. Обладает укороченной колесной базой.
130ВТ Основное преимущество заключается в усилении конструкции заднего моста.
130Г Бортовой грузовой автомобиль с длинной базой и специальной платформой.

Варианты, имеющие усиленный задний мост, продемонстрировали сильное повышение общей массы конструкции автомобиля без возможности обратного снижения. В результате общая производительность, включая и более новые модели ЗИЛ 131 самосвал, нередко заметно снижалась.

К преимуществам грузового автомобиля ЗИЛ-130 и его модификаций относятся следующие.

  1. Минимальные эксплуатационные расходы, обеспечиваемые благодаря использованию наиболее дешевого бензина, причём расход топлива также является экономичным.
  2. Возможность перевозки различных грузов как в условиях обычных дорог, так и при плохом качестве дорожного покрытия.
  3. 7-метровый радиус разворота, позволяющий машине комфортно передвигаться даже в условиях, где другая аналогичная техника использоваться не может.
  4. Определенные модификации имеют дополнительные режимы более удобной работы с грузами, включая загрузку и выгрузку при любом ракурсе и практически в любых местах.

Недостатки автомобиля:

  • ограниченные показатели скорости, в современных условиях часто оказывающейся недостаточной для соблюдения условий доставки груза;
  • грузоподъёмность, не являющаяся в современных реалиях рекордной;
  • наличие узконаправленных модификаций, способных ограничивать возможности владельца в различных ситуациях, вызывая необходимость приобретать новый автотранспорт.

Используемый на ЗИЛ 130 кузов ЗИЛ-ММЗ-554 может успешно применяться при выполнении сельскохозяйственных работ. Конструкция имеет стандартную раму, но позволяет осуществлять выгрузку груза в одном из трех направлений.

Оптимальным вариантом для использования с прицепом самосвального типа является модификация ЗИЛ-130Б2. Это шасси оснащено всеми необходимыми устройствами. В любом случае, автомобиль ЗИЛ-130 постоянно совершенствовался и модернизировался путем оснащения новыми функциями и улучшения имеющихся.

Даже несмотря на то, что ЗИЛ-130 является достаточно старой разработкой, машина по сей день широко применяется в строительстве и перевозках грузов общего назначения. Кроме того, грузовик пользуется спросом в сельской хозяйстве, когда решающими для водителей качествами являются удобство машины и невысокая стоимость эксплуатации.

kranigruz.ru

Зил 130 грузоподъемность

Зил 130 грузоподъемность первых первых машин составляла четыре тонны, но на заводе было принято решение увеличить грузоподъемность, так как автомобиль имел большой запас прочности, поэтому уже через год после начала выпуска, она увеличилась до 5 тонн.

Сам автомобиль зил 130 грузоподъемность которого мы рассматриваем, – ветеран отечественных дорог. Выпуск этого грузовичка продолжался ни много, ни мало – тридцать с гаком лет. Количество сошедших с конвейера зил 130 так же впечатляет – три миллиона триста восемьдесят тысяч штук! То есть больше, чем по сто тысяч машин в год.

Последняя модификация зил 130 имела грузоподъемность в 6 тонн (ЗИЛ-130-76) и больше ее решили не увеличивать, чтобы не создавать лишней нагрузки на автомобиль.

1995 год был знаменателен для автомобилей зил 130 тем, что их производство перенесли на новое место – уральский автомоторный завод (около Екатеринбурга, в Сибири), этот завод был дочерним предприятием ЗИЛа. Грузовик переименовали, теперь зил 130 назывался УамЗ-43140, хотя ни грузоподъемность ни какие-то основные технические характеристики не изменились. Изменения коснулись только внешнего вида – капот и кабина на УамЗ-43140 устанавливались уже от ЗИЛ-131, производство которого было переведено на уральский завод еще раньше.

В наши дни зил 130 с его относительно высокой грузоподъемностью все еще пользуется спросом. Это обусловлено и дешевизной самого автомобиля, и неприхотливостью его в эксплуатации, и высокой проходимостью, которая так важна, учитывая состояние российских дорог. Кроме того, ЗИЛ-130 может быть оснащен не только бензиновым двигателем, ведь завод выпускал и дизельную версию с бортовой платформой – ЗИЛ-431920. Мощность таких грузовичков не вызывает сомнений, да и денег на их обслуживание требуется не много, ведь запчасти порой создаются прямо в гараже, так сказать «на коленке», из подручного материала.

Еще по теме

awtosowet.ru

технические характеристики, описание и особенности конструкции

Разработка самосвала, который должен был прийти на замену недостаточно удачной модели ЗИС-150, началась в 1953 году. Получившийся в результате ЗИЛ-130 мог перевозить до 4 т груза.

Расчет разработчиков был на то, что машина вберет в себя все лучшее, что было накоплено в опыте автомобилестроения за все годы работы. Все инженерные решения были достаточно технологичны для осуществления поставленных задач.

В итоге получилось целое семейство модификаций, для которых предусматривалась возможность монтажа разнообразных надстроек.

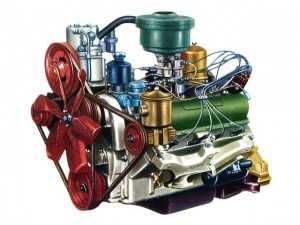

Двигатель ЗИЛа-130 и его технические характеристики

Изначально для автомобиля-сельхозника был предусмотрен экспериментальный двигатель карбюраторного типа. Шесть цилиндров, входящих в конструкцию, были расположены буквой «V».

Рабочий объем такого агрегата составлял 5 200 куб. см, а проектная мощность – 135 л. с. при 3 200 оборотах в минуту.

Развал блоков цилиндров составлял 90 градусов. Но на ближайших испытаниях выяснилось, что таких технических характеристик недостаточно, и возможность развивать необходимые динамические качества у машины отсутствует.

Следующим этапом разработки стало использование восьми цилиндров, расположенных по тому же принципу. Такая модернизация дала мощность в 150 л. с.

Производство предыдущей модели двигателя было свернуто по причине значительных конструктивных недостатков.

Новый двигатель давал машине возможность развить до 90 км/ч. Клапаны на этом четырехтактном моторе находятся сверху.

При максимальной мощности обороты составляют 3 000 в минуту при уровне сжатия в 6,5. Рабочий объем цилиндров такого двигателя — 5 996 куб. см.

Карбюратор К-88 характеризуется двухкамерным строением, верхним расположением и падающим потоком.

В конструкции используются экономайзерное устройство и насос для ускорения, работающий механически. Он снабжен пневматическим центробежным регулятором количества оборотов коленвала.

Смазка мотора происходит в комбинированном режиме по принципу разбрызгивания и с использованием давления. На начальных этапах в этот механизм было включено устройство глубокой фильтрации. Выглядело оно как набор тонких пластин из стали.

Для высокой очистки применялась центрифуга с реактивным приводом.

Топливный насос обеспечивает принудительное питание двигателя. Он создан по диафрагменному типу Б-9 с одним выпускным и двумя впускными клапанами. Для работы модель использует бензин А-76.

Принудительная система обдува картера имеет закрытый тип. Двухступенчатая очистка воздуха происходит посредством фильтра ВМ-16.

Закрытая система охлаждения имеет жидкостную специфику, заключающуюся в принудительной циркуляции охлаждающего состава с применением водяного насоса.

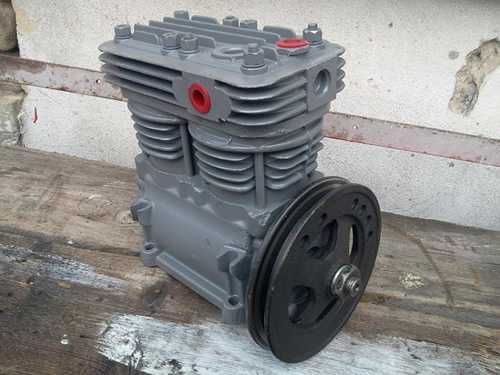

Технические характеристики компрессора и КПП ЗИЛа-130

В составе этого механизма имеются два поршня, которые крутит коленвал. Ему же вращение передает шкив, который, в свою очередь, объединен с другим фрикционным колесом вала вентилятора.

Соединительным элементом этой конструкции является клиновидный ремень.

Комбинированная смазочная система заключается в подаче масла в мотор, который охлаждается с помощью специальной жидкости. Вся эта конструкция связана с общим устройством понижения температуры двигателя.

Компрессор ЗИЛа 130-й модели является важной составляющей тормозной системы машины. Его функция в этой конструкции заключается в нагнетании воздуха в пневматическую систему.

Располагается компрессор на головке блока с его справой стороны. Рабочий объем такого устройства составляет 215 куб. см. Он способен показывать производительность 210 л в минуту. При этом потребляет всего 2,1 кВт мощности. Заявленная частота вращения находится на уровне 2 000 оборотов в минуту.

В тот момент, когда в системе, работающей по пневматическому принципу, давление составит 700 кПа, сработает контроллер давления. После этого воздух перестанет поступать в баллоны. В таком случае деятельность компрессора теряет смысл.

Мотор тратит мощность на поддержание работы этой системы, а напор воздуха при этом не нужен.

Среди типичных поломок этого узла можно выделить:

  • износ поршневых колец;
  • истирание уплотнителей коленвала;
  • засорение трубки удаления масла;
  • повреждение головок шатунов, расположенных снизу.

Все эти детали можно при необходимости легко заменить на новые. Выявить неисправность позволяют различные шумы и повышенное количество масла в конденсате.

Для долгой работы этого узла необходимо проверить, хорошо ли прикреплен компрессор к двигателю, крепко ли затянуты гайки на шпильках, вращающих головку, прочно ли зафиксирован шкив. Ежедневно необходимо проверять степень натяжения ремня.

Каждые 50 000 км предполагают проведение технического обслуживания, во время которого очищаются все поршневые клапаны, каналы воздухоотводов, пружины и седла.

Коробка передач, используемая в конструкции ЗИЛа-130, появилась среди разработок завода в 1961 г. Технические характеристики модели предполагают трехходовое строение. Главное передаточное число — 6,23. Этот узел характеризуется пятью скоростями.

Все шестерни конструкции находятся в постоянном сцеплении, кроме первой ступени и заднего хода.

В устройстве КПП используются два синхронизатора, выполненных по инерционному типу. Они используются для включения от второй до пятой передач. Ручной тормоз барабанного вида – это еще одна составляющая коробки передач на ЗИЛе-130.

В 1967 г. конструкция КПП претерпела некоторые изменения: в ней появился передний подшипник для ведомого вала, шейка вала изменила свою конструкцию. Вместо игольчатого подшипника появился сепаратор.

В новом варианте отсутствовало стопорное кольцо. Чтобы вода не попадала в КПП в момент преодоления брода или интенсивных осадков, ручка переключения скоростей изолирована с помощью резинового уплотнителя в виде чехла с хомутом.

С помощью специальной пасты производитель защитил крышку коробки и люков, поверхность картера КПП и другие элементы конструкции. Внутреннее пространство проветривается через вентиляционную трубку.

На верхней бобышке узла выбит заводской номер для простоты его идентификации. Картер такой коробки изготовлен из чугуна высокого качества, что позволяет значительно продлить срок его эксплуатации.

Ведущий, промежуточный и ведомый валы отлиты из прочнейшей стали, как и блок шестерен с его осью. Все это направлено на обеспечение максимального срока эксплуатации данного узла.

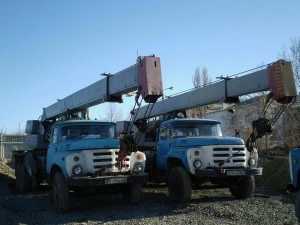

Автокран на базе ЗИЛ-130 и его технические характеристики

В сочетании с рассматриваемой моделью, как пишут во многих книгах, может быть использован автокран КС-2561Е, грузоподъемность которого составляет 6,3 т. Такое устройство оснащено механическим приводом.

Шасси снабжено стабилизатором и торсионным валом.

Важно! Откидные выносные опоры оснащены пружинными балансирами, которые можно смонтировать, используя автомобильные домкраты. Для вращения опорно-поворотного устройства используют роликовую конструкцию.

В качестве главного стрелового оборудования применяется невыдвижной решетчатый элемент. Основная стрела имеет базовую длину 8 м, при этом вылет варьируется от 3,3 до 7 м.

Если использовать выносные опоры, то грузоподъемность составит 6,3 т, без таких дополнений – лишь 1,1 т. В движении модель может поднять до 1,6 т, при этом скорость поднимания составит от 0,97 до 13,1 м/мин.

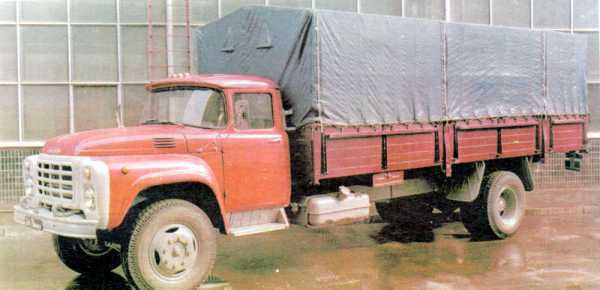

Грузоподъемность ЗИЛа-130

Показатели грузоподъемности модели варьировались в процессе модернизации автомобиля. Изначально машина могла поднять лишь 4 т, но вскоре эта цифра увеличилась до 5 т благодаря большому запасу прочности механизма.

После 1977 г. ЗИЛ-130 менялся еще больше: кроме внешнего вида модель стала справляться с грузом массой до 6 т.

Бортовой автомобиль с колесной базой 4х2 имеет полную массу 10 425 кг. Автопоезд может достигать по весу 18 525 кг. При этом максимально возможная нагрузка на переднюю ось составляет порядка 2 625 кг.

Задняя ось выдерживает 7 900 кг. В бак такой машины помещается до 170 л топлива.

Модификации грузовика ЗИЛ-130

Обилие выпущенных и запланированных к выпуску модификаций показывает всесторонние возможности модели:

  • 130А выполняет функции бортового тягача. В сумме с прицепом он весит 8 т;
  • 130Г – это бортовой длиннобазный грузовой автомобиль с платформой;
  • 130В – тягач седельной системы, характеризующийся укороченной колесной базой;
  • 130ВТ – в этой разновидности основным преимуществом является усиленный задний мост;
  • 130Б – это самосвал для сельхоздеятельности.

Модели с усиленным задним мостом показали повышение общего веса, что могло негативно повлиять на показатель общей производительности. При этом тягово-динамические характеристики улучшились. Более простые модели укомплектовывались односкоростным мостом.

Модификация 130Г вышла с конвейера в 1972 г. и работала с прицепом. Основное различие между машинами проявлялось в конструкции мостов, а также в оснащении.

Некоторые модели получили возможность работать на сжиженном нефтяном газе (ЗИЛ-138В1, ЗИЛ-138Д2). На базе этой машины даже создавались серийные пожарные автомобили:

  • АЦ-30(130)-63,
  • АЦ-40(130)-63Б,
  • АН-30(130)-64,
  • АЦ-40(130Е)-126,
  • АН-40(130Е)-127,
  • АГ-24(130)-198 и другие.

Универсальность ЗИЛа 130-й модели позволяет использовать его для разнообразных целей. Благодаря этому фактору такой автомобиль станет хорошим вложением денег.

Высококачественная сборка и большой запас прочности обеспечат длительную работу в любых погодных и дорожных условиях.

magistraltrade.ru

обзор, технические характеристики и отзывы

ЗИЛ-130 – это легендарный советский грузовик, который начали создавать в послевоенные годы. Машина заменила предшественника под индексом 164, основное предназначение – сельскохозяйственная сфера и строительные работы. Авто окрашивалось преимущественно в синие и белые колеры, хотя до этого все модификации были цвета хаки, поскольку предназначались в основном для военных целей. До 1962 года модификация производилась под маркой ЗИС-150. До 90-х годов прошлого столетия выпуск осуществлялся в Москве, затем мощности были перенесены в Новоуральск. Второе наименование авто – «Амур». Изучим особенности и возможности данного транспортного средства.

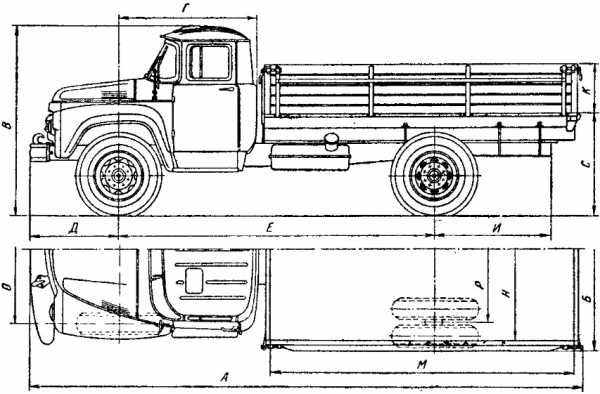

Основные параметры

Ниже приведены характеристики ЗИЛа-130:

  • Нагрузка полезная – 5 тонн.
  • Аналогичный показатель на седло – 5,4 т.
  • Вес груженого полуприцепа – 8 т.
  • Снаряженная масса грузовика – 9,5 т.
  • Показатель нагрузки на переднюю/заднюю ось – 2,12/2,18 т.
  • Длина/ширина/высота – 6,67/2,5/2,4 м.
  • Дистанция от задней части кабины до фронтальной оси – 1,64 м.
  • Аналогичное расстояние до переднего буфера – 1,07 м.
  • Колесная база – 3,8 м.
  • Погрузочная высота – 1,45 м.
  • Внутренняя дина/ширина/высота платформы – 3,75/2,32/0,57 м.
  • Колея задних/передних колес – 1,79/1,8 м.
  • Промежуток от дорожного покрытия до опорной плоскости седла – 1,24 м.

Эксплуатационные показатели

Грузовик ЗИЛ-130 развивает максимальную скорость до 90 километров в час. Тормозной путь автомобиля с полным весом без прицепа при 30 км/ч на горизонтальной площадке (сухой асфальт) составляет 11 метров. Контрольный расход горючего – 28 литров на 100 км при полной нагрузке. Радиус поворота в максимально удаленной точке – 8,9 м. Клиренс – 27 сантиметров. Угол рассеивания света спереди и сзади – 38/27 градусов.

Двигатель ЗИЛа-130

Автомобиль оснащается четырехтактным V-образным силовым агрегатом с карбюратором и верхним размещением клапанов. Восемь цилиндров расположены под прямым углом по отношению друг к другу. Ход поршня – 95 мм. Рабочий объем цилиндров составляет шесть литров при компрессии с индексом 6.

Далее указаны прочие параметры двигателя ЗИЛ-130:

  • Мощность номинальная – 150 лошадиных сил.
  • Оборотистость – 3200 вращений в минуту.
  • Нумерация цилиндров – ведется от вентилятора мотора.
  • Сухая масса агрегата с сопутствующими элементами (сцеплением, коробкой передач, насосом, компрессором и стояночным тормозом) – 640 кг.
  • Материал блока цилиндров – чугунный узел с легкосъемными вставными сырыми гильзами.
  • Уплотнение – резиновые кольца в нижней части.
  • Головки элементов – из алюминиевого сплава с вставными седлами.
  • Поршневая группа – овальной формы, из алюминиевого состава со стальными пустотелыми плавающими пальцами. Кольцевые детали – компрессионные с хромированными вставками, одно из них является маслосъемным.

Прочие элементы силовой установки

Дизель ЗИЛа-130 имеет стальные взаимозаменяемые вкладыши на шатунах, а также кованый пятиопорный коленчатый вал с канавами для смазки и грязевыми уловителями. Чугунный маховик оснащен зубчатым венцом для запуска силовой установки. Распределительный вал также сделан из стали, имеет пять опор.

Фазы газораспределения:

  • Открытие и закрытие впускного клапана – 31 и 81 градус до верхней и после нижней мертвой точки.
  • Аналогичные показатели выпускного клапана – 67/47 гр. (до н.м.т и после в.м.т.).

Привод распредвала оснащен шестеренками с косыми зубцами, ведомый элемент сделан из чугуна. Верхние клапаны находятся наклонно в одном ряду. Они активируются при помощи коромысел, штанг и толкателей. Выпускные аналоги оборудованы жаростойкой наплавкой, пустотелые, снабжены приспособлением для принудительного проворачивания во время работы.

Толкатели – стальные, механические с чугунной наплавкой. Механизм оборачивания выпускного клапана – шарикового типа с принудительным принципом действия. Отводящий газопровод сделан из алюминиевого сплава, оборудован водяной рубашкой, находится между головками блока с каждой стороны мотора.

Смазочная система

Этот блок автомобиля ЗИЛ-130 представляет собой смешанный механизм, работающий путем разбрызгивания жидкостных масс под давлением с охлаждением в радиаторе. Масляная помпа шестеренчатого типа имеет пару секций, размещена справа возле блока цилиндров. Верхний отсек насоса служит для подачи масла через фильтр в основную систему обслуживания двигателя. Нижняя секция направляет жидкость в радиатор, перепускной клапан отрегулирован на 1,2 кгс/кв.м.

Фильтр для масла – центробежный элемент с центрифугой (имеет реактивный принцип работы). Радиатор этой системы является трубчатой конструкцией с воздушным охлаждением, монтируется перед жидкостным аналогом. Вентиляция картера осуществляется принудительно, посредством отвода газов через специальный клапан.

Питание

ЗИЛ-130 имеет следующие особенности системы питания:

  • Подача горючего – принудительного типа с диафрагменным герметичным насосом.
  • Используемый бензин – А-76 (или дизельное топливо).
  • Тип помпы – Б-10 с ручной подкачкой (основной процесс в нормальном режиме выполняется автоматически).
  • Вид подогрева топливовоздушной смеси – специальная рубашка на впускном подающем патрубке.
  • Резервуар для топлива – вмещает 170 литров, установлен на левом лонжероне под платформой.
  • Щелевой магистральный топливный фильтр расположен на кронштейне бензобака.
  • Фильтр тонкой очистки – керамический.
  • Аналог в топливном резервуаре – сетчатого типа.
  • Карбюратор – двухкамерный блок с ускорительным насосом и экономайзером (К-88А).
  • В устройстве ЗИЛа-130 предусмотрен трубчато-ленточный радиатор, а также воздушный фильтр с двумя степенями очистки.
  • Избыточное давление на радиаторном клапане – 1 кгс/кв.м.
  • В термостате имеется твердый наполнитель с водяной рубашкой охлаждения.
  • Жалюзи – вертикальные, створчатые, корректируются из кабины.
  • Водяной насос – центробежный с приводом от основного вала.
  • Вентилятор – оборудован шестью изогнутыми лопастями.

Трансмиссионный узел

Сцепление ЗИЛа-130 находится на ведомом диске, представляет собой однодисковый сухой блок с демпфером пружинного типа. Фрикционные накладки сделаны из асбестового состава. Коробка переключения передач – механической конфигурации на пять передних и одну заднюю скорость (с парой инерционных синхронизаторов). Передаточные числа – 7,44/4,1/2,29/1,47/1,0/7,09.

Карданные шарниры установлены в количестве трех штук на игольчатых подшипниках. Валы этой системы имеют промежуточную опору на раме.

Подвеска и мосты

Передний узел подвески самосвала ЗИЛ-130 (дизель) спереди на оси имеет половинчатые эллиптические рессоры, концы которых фиксируются при помощи съемных пальцев и ушей. Задние края элементов – скользящего типа. Амортизаторы автомобиля – гидравлические телескопы с двусторонним действием (монтируются на передней подвеске).

Рамная часть – штампованная, с заклепками и лонжеронами швеллерной конфигурации, соединенными при помощи поперечин. Для использования прицепного устройства предусмотрено буксирное приспособление в виде крюка с защелкой. Картер заднего моста – штампованный, сварной, сделан из стали. Главная передача узла двойного вида с двумя коническими шестернями, которые обеспечивают главное передаточное число передачи в формате 6,32.

Полуоси автомобиля – полностью разгруженные, балка передней оси самосвала ЗИЛ-130 имеет двутавровое сечение с развалом колес в районе одного градуса. Прочие характеристики рассматриваемой системы:

  • Разность между колесными ободами и оси колеса – 2-5 мм.
  • Наклон шкворня в поперечном сечении – 8 градусов.
  • Рулевое управление расположено в общем картере, рабочая пара включает в себя винт с гайкой, а также рейку и шарнир с зубчатой передачей.
  • Передаточное число руля – 20.
  • Поперечные рулевые тяги – шарнирного типа, продольные элементы – регулируемого типа.

Тормоза и контрольные приборы

В тормозной системе грузовика ЗИЛ-130 можно отметить такие моменты:

  • Рабочие элементы – барабанный колодочный привод на всех колесах.
  • Стояночный тормоз – барабан, агрегирующий с трансмиссией.
  • Компрессор ЗИЛа-130 – воздушный прибор с парой цилиндров и жидкостным охлаждением.
  • Материал изготовления поршней нагнетательного приспособления – алюминиевый сплав с плавающими кольцами.
  • Привод компрессора ЗИЛ-130 оснащен ремнем шкива от водяного насоса.
  • Смазка механизма осуществляется путем разбрызгивания под давлением.
  • Тип регулятора – шариковое устройство.
  • Баллоны воздуха – 2 штуки по 20 литров.

Среди контрольных приборов присутствуют следующие приспособления:

  • Спидометр со стрелкой и указателем пройденного километража.
  • Мембранный указатель наличия масла в картере.
  • Индикатор температуры до 120 градусов (электрического типа).
  • Амперметр, датчик уровня горючего.
  • Двухстрелочный манометр, отвечающий за показания давления в воздушных баллонах и тормозных камерах.

Кабина и платформа

Самосвал ЗИЛ-130 (дизель) оборудуется цельнометаллической трехместной кабиной с панорамным остеклением. Отопление рабочего водительского места осуществляется из системы охлаждения силового агрегата. Корректировка подачи теплого воздуха осуществляется при помощи рукоятки заслонки обогревателя на щитке приборной панели.

Вентиляция производится через опускающиеся дверные стекла и поворотные форточки, а также посредством люка на крыше. Сидение водителя регулируется, пассажирские кресла – нет. Подушки «сидушек» сделаны из губчатой резины. Очиститель стекла – с парой щеток на пневматическом ходу. Обмыв «лобовика» путем срабатывания водяного устройства с двумя распылителями. Основная платформа сделана из дерева с тремя бортами.

Экстерьер

Основные характеристики ЗИЛа-130 преимущественно зависели от модификации автомобиля. Самыми популярными моделями стали самосвалы и полуприцепы. Пик производства машин приходится на 1966-77 год. На стандартной платформе также изготавливались пожарные машины, цистерны и фургоны. Эффективность и маневренность данного автомобиля подтверждается в городских условиях из-за маленького для грузовика радиуса разворота, который составляет 7 метров. При грузоподъемности 3 тонны, само транспортное средство весит около 4-х т.

Также авто можно использовать для транспортировки дополнительного прицепного устройства массой до 8-ми тонн. Внешность советского грузовика для своего времени была вполне перспективной. Как уже было отмечено в статье, основные цвета – белый и голубой колер. На схеме ЗИЛа-130 видно, что он получил обтекаемые крылья и панорамное стекло. Кроме того, в кабине предусмотрены открывающиеся боковые стекла и люк на крыше.

Кузовная часть

Кузов в стандартном исполнении поставлялся с откидным задним бортом, относился к грузопассажирской категории. По бокам имелись решетки со скамейками откидывающегося типа. На них могло поместиться до 16 человек. Кроме того, предусматривалась возможность монтирования сидения, рассчитанного на 8 пассажиров.

В штатной модификации предусмотрен тент с дугами, который можно установить в любое время. Высота погрузки идентична аналогичному показателю в железнодорожных вагонах. Это существенно облегчает процесс погрузки и разгрузки.

Интерьер

Рулевое приспособление рассматриваемого грузовика представляет собой винт со специальной шарообразной гайкой вместе с поршневой рейкой. Гидравлический усилитель – встроенного типа. Кабина на три места размещена непосредственно за силовой установкой. Водительское кресло регулируется по высоте, длине и углу наклона спинки.

К основным опциям относится обогреватель, очиститель стекол с парой «дворников», приспособление для обмывания «лобовика». Для 60-х годов минувшего столетия эргономические показатели грузовика были на высшем уровне. Панель приборов и контрольные приспособления расположены удобно для водителя. Один из запоминающихся элементов – решетка радиатора. В крыше предусмотрен один или пара вентиляционных люков. В свое время грузовик стал настоящим прорывом в советском автомобилестроении.

Механизмы регулировки и контроля

Наряду с практичной коробкой ЗИЛ-130 оснащался пусковым подогревателем. Это устройство жидкостного типа, работающее на топливе, аналогичном тому, которое заправляется для основного хода. Вместимость резервуара для этого узла составляет 2 литра, производительность – порядка 14 тысяч килокалорий в час. Воспламенение горючего в котле происходит за счет свечи накаливания, предел потребляемой мощности механизма – 42 Вт.

Ниже приведен перечень контрольно-измерительных параметров указанной машины для разных узлов:

  • Зазор между коромыслом мотора и стержнем клапана (в районе впускного и выпускного клапана на холодном «движке») – 0,25-0,3 мм.
  • Аналогичный параметр между контактами прерывателя – 0,3-0,4 мм.
  • Расстояние от одного до другого электрода свечей зажигания – 0,8-1,0 мм.
  • Показатель давления масла на прогретом моторе (скорость – 40 км/ч на прямой передаче) – 2,4 кгс/кв.см.
  • Минимальное/максимальное давление для пневматического привода – 6/77 кгс/кв.см.
  • Усиления для прогиба ремня привода компрессора – 5-8 кгс/мм.
  • Показатель хода педали тормоза при установке комбинированного/одинарного крана – 60/30 мм.
  • Ход штоков тормозных отсеков спереди/сзади – 25/30 мм.
  • Перемещение педали сцепления – 35-50 мм.

Интересные факты

Сухой вес авто ЗИЛ-130 в классическом исполнении составляет 4 тонны.

Указанный выше расход горючего ориентирован на полностью обкатанную и исправную машину. При этом езда осуществляется на пятой скорости, замер производится в сухую и теплую погоду на ровном участке дороги с асфальтовым покрытием. Температура хладагента не должна превышать 95 градусов по Цельсию. Контрольный расход не считается эксплуатационной нормой, а служит для определения технических параметров транспортного средства.

Углы газораспределяющих фаз на зазоре между стержнем клапана и коромыслом не должны превышать 0,3 мм.

Некоторые модели грузовика оснащаются четырехрядным радиатором.

Шасси самосвала ЗИЛ-130 имеет жесткую бункерную петлю без полимерного амортизатора.

На седельном тягаче монтируется воздушный звуковой сигнал.

Модификация под индексом 130-Г оснащена пятью откидывающимися бортами.

За отдельную плату допускается установка дополнительного оборудования, характерного для такого класса автомобилей.

Отзывы потребителей

Владельцы утверждают, что ЗИЛ-130, цена которого варьируется от двух тысяч долларов на вторичном рынке, является незаменимым грузовиком не только на сельхозработах, но и в строительстве или коммунальном хозяйстве. К преимуществам машины пользователи относят неприхотливость, достаточную грузоподъемность и ремонтопригодность. Существенным минусом является отсутствие должного комфорта по сравнению с современными аналогами, однако, этот недостаток с лихвой компенсируется низкой стоимостью. Кроме того, рассматриваемый автомобиль можно усовершенствовать путем увеличения кабинного пространства, замены силового агрегата на более мощный аналог и прочими стандартными способами. На подобную модернизацию не потребуется много финансов, однако результат будет налицо.

Вывод

Грузовой автомобиль ЗИЛ-130 начали производить еще при советском режиме. Выпуск автомобилей (с определенной модернизацией) продолжался несколько десятков лет. Только этот фактор говорит о его надежности, практичности и экономичности. Для своего времени машина получилась весьма удачно. Примечательно то, что указанный грузовик выпускался в самых различных модификациях, включая самосвалы, бортовые версии, специальные транспортные средства и узкоспециализированные автомобили. В общем, не зря ЗИЛ-130 относится к лучшим среднетоннажникам советской эпохи.

fb.ru

Самосвал ЗИЛ-130 - устройство и характеристики

Говорить о таком грузовике не приходится много, поскольку он знаком, наверное, всем, даже тем, кто видел грузовик только в компьютерных играх. Самосвал ЗИЛ-130 прожил почти полвека на отечественном рынке грузовых автомобилей и совсем недавно перестал выпускаться, хотя существует вероятность того, что выпуск возобновится, как это было после 1994 года с его модификациями.

Внешний вид самосвала ЗИЛ-130

Устройство самосвала ЗИЛ-130

За всю историю разработок производилось более 20 версий грузовика. Основная часть их комплектовалась 8-цилиндровыми двигателями с V-образным расположением элементов. 4-хтактный мотор по капотом грузовика выдаёт 150 л.с. на максимальных оборотах. Он запитан от карбюратора марки К-88АЕ. Стоит отметить, что экспортные модели используют не отечественные двигатели, а зарубежные марок Perkins, Valmet, Leyland разной мощности и конструкции.

Самосвал ЗИЛ-130 имеет колёсную формулу 4х2. Управляется она трансмиссией механического типа. Реализована она 5-ступенчатой коробкой передач. Сцепление однодисковое сухого типа. Задние колёса являются ведущими, а пара передних используется для управления. Рессорная подвеска дополняет ходовую часть. Передняя ось комплектуется гидравлическими амортизаторами, а задняя ось использует телескопические элементы.

Поскольку устройство используется как самосвал, ЗИЛ-130 комплектуется гидравлической системой для подъёма кузова. Бак для используемой жидкости имеет вместительность 17 л. При этом коробка отбора мощности позволяет получить до 4,5 л.с. Грузоподъёмность прототипа была всего 5 тонн, однако, в процессе модернизации этот показатель увеличился до 6 тонн.

В рулевом управлении грузовиком применяется гидроусилитель.
Кабина грузовика достаточно просторная и рассчитана на водителя и двух пассажиров. Он имеет комфортные сидения, систему отопления и в старых версиях предусматривались люки для проветривания, которые со временем были убраны из конструкции.
На базе этой же конструкции была построена целая серия пожарных машин.

Самосвал ЗИЛ-130 в работе

Расход топлива самосвала ЗИЛ-130

Топливный бак на 175 литров обеспечивает длительную бесперебойную работу устройства без дозаправок. Заправляется он бензином марки А-75. Расход топлива очень высок и может превышать 30 л на 100 км, что в современных условиях требует переоборудования техники газовым оборудованием или более экономичным дизельным двигателем.

Технические характеристики самосвала ЗИЛ-130

  • длина — 6675 мм;
  • колея передних колес — 1800 мм;
  • колея задних колес — 1790 мм;
  • высота по крыше кабины — 2400 мм;
  • высота по бортам грузовой платформы — 2050 мм;
  • колесная база — 3800 мм;
  • угол преодолеваемого наклона — 38 градусов;
  • диаметр разворота — 14 м;
  • снаряженная масса — 5100 кг;
  • грузоподъемность — 9000 кг;
  • полная масса — 14 100 кг;
  • распределение на переднюю ось — 4200 кг;
  • распределение на заднюю ось — 9900 кг.

Видео о самосвале ЗИЛ-130

tpscom.ru

ЗИЛ-130В1

Седельный тягач общего назначения ЗИЛ-130В1 является автомобилем группы А и предназначен для работы на дорогах 1-й и 2-й категорий. Выпускается Московским автозаводом имени И. А. Лихачева с 1964 года на базе основной модели ЗИЛ-130. Отличия его — в укороченной базе и отсутствии кузова. Тягач снабжен седельно-сцепным устройством, двумя бензобаками увеличенной емкости, передаточное число главной передачи повышено.

ЗИЛ-130В1 используется для буксировки одноосных полуприцепов ОдАЗ-885 (бортового) и ОдАЗ-794 (фургона), которые выпускаются Одесским автосборочным заводом соответственно с 1964 и 1966 годов. Приведенные здесь данные относятся к автопоезду, состоящему из тягача ЗИЛ-130В1 и полуприцепа ОдАЗ-885.

Технические характеристики ЗИЛ-130В1. Число мест в кабине — 3; колесная формула — 4X2; грузоподъемность — 7,5 т; объем кузова — 8,0 м3; площадь грузовой платформы — 13,5 м2; погрузочная высота — 1,38 м; двигатель: ЗИЛ-130, четырехтактный бензиновый, число цилиндров — 8, рабочий объем — 6,0 л, мощность — 150 л. с. при 3100 об/мин; коробка передач: механическая, число ступеней — 5; главная передача — двойная: пара конических и пара цилиндрических шестерен; передаточное число главной передачи — 6,97; размер шин — 260—20; тормоза — колодочные, с пневматическим приводом; подвеска колес — зависимая рессорная; габариты: длина — 9,94 м, ширина — 2,36 м, высота — 2,36 м; база: тягача — 3,30 м, полуприцепа — 4,48 м; колея колес: передних — 1,80 м, задних — 1,79, у полуприцепа — 1,79; масса в снаряженном состоянии: автопоезда — 6,71 т, тягача — 3,86, полуприцепа — 2,85; полная масса — 14,21 т; наименьший дорожный просвет — 0,26 м; радиус поворота (по колее внешнего переднего колеса) — 7,0 м; максимальная скорость — 85 км/ч; контрольный расход топлива — 35 л/100 км; эксплуатационный расход топлива — 40 л/100 км; запас топлива — 250 л.

own.in.ua

Самосвал ЗИЛ 130 - грузовик, знакомый каждому

По российским дорогам перемещаются разнообразные легковые и грузовые автомобили. Возможно, большую часть грузовиков составляют ЗИЛ самосвалы дизель, использующиеся в строительстве и производстве. Данный транспорт очень популярен благодаря своей надежности, эффективности и достаточно малому периоду окупаемости.


ЗиЛ-130 стал первым грузовиком, собираемым на заводах ЗИЛ, после чего окрашиваемым в белый и голубой гражданские цвета, хотя все автомобили этого производителя ранее создавались для военных целей, окрашивались в цвет хаки. Существуют модели данного самосвала, ставшие достаточно популярными у работников производственной сферы. К такому автомобилю относится ЗИЛ 130 самосвал колхозник, который можно эксплуатировать в любых условиях климата, и перемещать по различным видам дорог, находящимся в любом состоянии.



Основные рабочие характеристики самосвалов ЗИЛ 130



Эксплуатационные характеристики самосвала ЗИЛ 130 значительно выше, чем у заграничных моделей данного транспорта, которые не могут применяться в суровых условиях российского климата. Заграничная техника выходит из строя под действием перепада температур, плохого качества дорожного покрытия, высокого уровня весенней и зимней влажности, и некоторых других негативных факторов, а самосвал ЗИЛ может долго и эффективно функционировать в подобных условиях.





Самосвалы имеют много модификаций, среди которых наиболее используемыми являются сочлененные самосвалы и полуприцепы, выполняющие задачи, для решения которых невозможно применение другой техники. Данные модификации самосвала ЗИЛ являются мощной и популярной связкой, наиболее часто используемой на различных промышленных заводах мировых государств и стран СНГ. В карьерных работах и на горнорудных предприятиях именно сочлененный ЗИЛ 130 самосвал дизель и полуприцепы самосвалы данного производителя испытывают самую большую рабочую нагрузку при выполнении необходимых задач.





Автомобиль ЗИЛ 130 самосвал дизель снабжен гидравлическим сцеплением и  надежным механизм для торможения. На данном транспорте, с грузовой металлической платформой, присутствует гипоидная главная передача, на передней оси установлены дисковые тормоза, а на 16-ти дюймовые колеса надеты бескамерные покрышки. Данные факторы гарантируют безопасность водителя во время осуществления рабочих процессов.



Расход топлива, объем кузова и грузоподдъемность самосвалов ЗИЛ 130



Этот автомобиль можно эффективно использовать в стесненных городских условиях благодаря устройству собственной системы, позволяющей снизить радиус разворота до 7 метров, и уменьшить значение погрузочной высоты. При более подробном изучении технических характеристик данного транспорта становится заметно, что при 4-тонной массе грузоподъемность ЗИЛ 130 самосвала составляет только 3 тонны.







Мксимальная величина скорости разгона грузовика данной модели достигает 90 километров в час, хотя в технических характеристиках своей продукции производитель указывает другое значение, равное 95 километрам в час. Данный автомобиль также потребляет малое количество топлива, объем которого составляет 16 литров на 100 километров. Большое значение уровня производительности достигается объемом кузова ЗИЛ 130 самосвала, равным 5 кубическим метрам. Если масса транспортируемого груза не превышает грузоподъемность этой грузовой машины, то 3 или 4 кубометра не являются ощутимым пределом загружаемости автомобиля.





На самосвале ЗИЛ–130 можно транспортировать разнообразные грузы по обычным дорогам общего пользования, а также применять этот транспорт для установки разнообразного оборудования или буксирования прицепа, вес которого не превышает 8 тонн. Стандартная комплектация ЗИЛ самосвала состоит из пятиступенчатой синхронизированной трансмиссии, гидравлического усилителя рулевой колонки, и трехместной кабины, а габариты ЗИЛ 130 самосвала равны 3750 на 2215 на 490 миллиметров. Значение погрузочной высоты кузова этого автомобиля колеблется в пределах 1300–1400 мм. Данная величина соответствует уровню, на котором располагается пол железнодорожного вагона, благодаря чему при перевалке кузов отпадает необходимость в погрузочных рампах на складах.





Цена, определяемая годом выпуска, количеством пробега, технического состояния транспорта, этого популярного грузовика, на автотранспортном рынке может изменяться в пределах 2-6 тыс. американских долларов. Автомобили, которые сошли с конвейера раньше остальных, соответственно, имеют больший эксплуатационный пробег, стоят значительно меньше, чем транспорт, что был собран на заводе в последних партиях. При приобретении данного рабочего транспорта необходимо проверить ключевые технические детали, на предмет их работоспособности. В случае аренды автокрана, данным вопросом занимаются сотрудники фирмы арендодателя.





promplace.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
