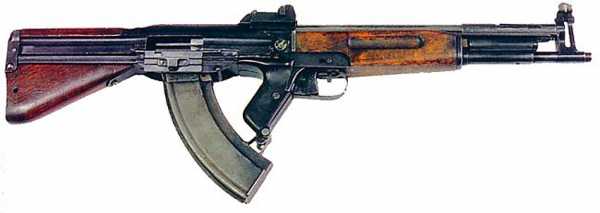

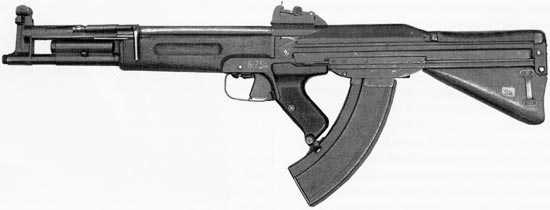

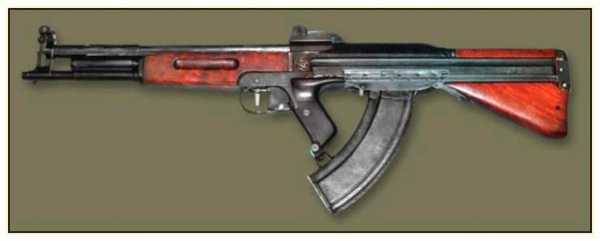

Опытный автомат Коробова ТКБ-408 (СССР. 1946 год)

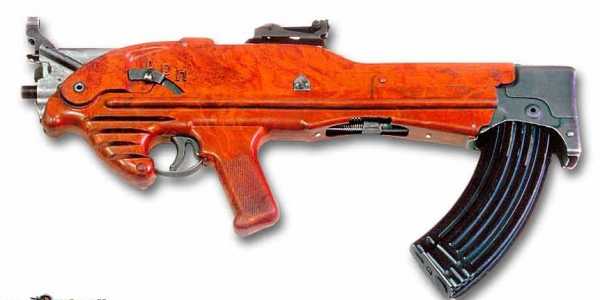

7,62 мм автомат Коробова ТКБ-408 был разработан в Туле (ТКБ - Тульское Конструкторское Бюро) Германом Александровичем Коробовым к 1946 году, для участия в конкурсе на 7,62 мм автомат для Советской Армии. По результатам конкурса автомат ТКБ-408 показал не самые лучшие результаты, и на вооружение в 1949 году был принят автомат Калашникова АК ...

Автомат Коробова ТКБ-408 иногда называют первым автоматом компоновки «буллпап» (bullpup), однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был создан 7,62 мм экспериментальный автомат Коровина, также в компоновке буллпап. Автомат Коробова ТКБ-408 построен на основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости.


Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку. Рукоятка взведения затвора расположена слева, над цевьем. Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями; переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком. Магазины специальной конструкции, двухрядные, емкостью 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.

Тактико-технические характеристики ТКБ-408

Калибр, мм 7,62
Патрон 7,62х39
Длина, мм 790
Вес, кг 4,3
Емкость магазина, патронов 30

Источник - http://zonwar.ru/

В 1943 году в Артиллерийском комитете Главного артиллерийского управления (ГАУ) СССР составили тактико-технические требования на разработку автомата под новый промежуточный 7,62-мм патрон образца 1943 года. Новому оружию предстояло заменить оказавшиеся недостаточно мощными пистолеты-пулеметы ППД, ППШ и ППС. За изготовление нового оружия взялись А.И. Судаев, В.А. Деттярев, С.Г. Симонов, С.А. Коровин Ф.В. Токарев, В.Ф. Кузьмищев. Позже к ним присоединились А.А. Булкин и Г.С. Шпагин. Однако все модели сочли нуждающимися в доработке. В 1945 году в Управлении стрелкового вооружения ГАУ сформулировали новые требования на автомат под тот же боеприпас. На их основании в 1946-1947 годах в конструкторском бюро Научно-исследовательского полигона стрелково-минометного вооружения (НИПСМ ГАУ) подготовили автоматы Калашникова и Н.В. Рукавишникова, в конструкторском бюро города Коврова - А.А. Дементьева, в Тульском КБ - А.А. Булкина и Г.А. Коробова. Большинство разработчиков строило образцы нового стрелкового оружия по одинаковой классической компоновке.


А Герман Александрович Коробов поступил иначе, представив автомат ТКБ-408 (ТКБ – Тульское Конструкторское Бюро) скомпонованный по схеме «буллпап», при которой механизмы автоматики находятся в прикладе, магазин расположен в тыльной части, а коробка спускового механизма, спусковая скоба и рукоятка управления огнем – впереди приемного окна магазина. Такая схема ТКБ-408 позволила уменьшить длину автомата примерно на 200 мм, сохранив нормальной длину ствола, что было особенно важно для пехотинцев. Однако, поскольку автомат Коробова ТКБ-408 не удовлетворял требованиям ни по кучности стрельбы, ни по живучести, он выбыл из участия в конкурсе после настрела всего 5000 выстрелов в связи с низкой живучестью ствольной коробки и затвора, а также большим количеством задержек при стрельбе. В конечном итоге конкурс на новое 7,62-мм автоматическое оружие закончился принятием в 1949 году на вооружение Советской армии автомата Калашникова АК-47, а ТКБ-408 также как и другие образцы в серию не пошел.

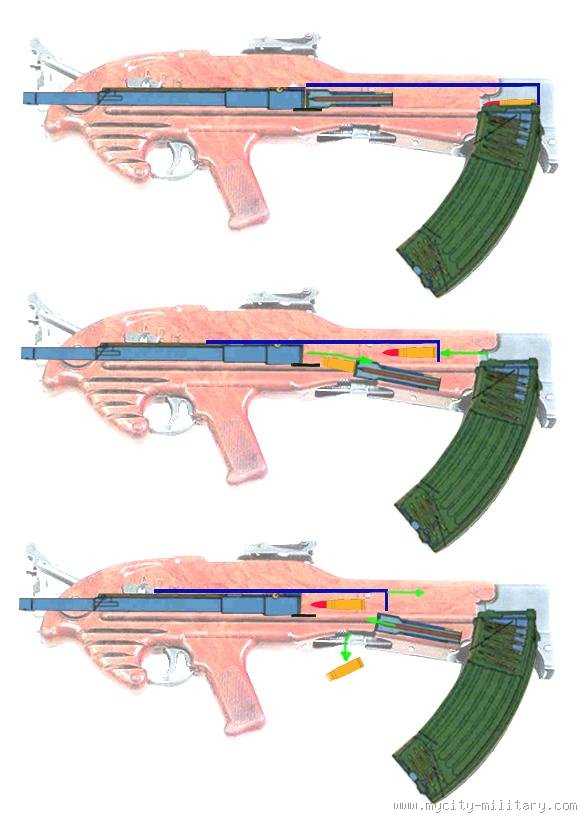

Автомат Коробова ТКБ-408 был построен на основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Возвратная пружина находится над стволом.Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку. Рукоятка взведения затвора расположена слева над цевьем. Ствольная коробка изготовлена штамповкой из тонкой листовой стали. Задняя часть коробки с деревянными накладками образует приклад. Средняя часть ствола защищена деревянной накладкой, а на дульной его части установлен компенсатор. Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями. Переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком. Открытые прицельные приспособления состоят из прицела, расположенного на ствольной коробке и мушки, находящейся на газовой трубке. Для питания оружия боеприпасами использовались магазины специальной конструкции, двухрядные, емкостью на 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.


Автомат Коробова ТКБ-408 иногда называют первым автоматом компоновки «буллпап», однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был разработан 7,62-мм экспериментальный автомат Коровина, также в компоновке буллпап.

Калибр, мм 7.62х39
Длина, мм 790
Вес, кг 4.3
Магазин, кол. патронов 30

Источник - http://shooting-iron.ru/

raigap.livejournal.com

Технический "спор" между Калашниковым и Коробовым: информация

После неудачи автомата ТКБ-408 в конкурсе 1946–47 годов, Герман Коробов продолжил поиск новых решений для создания более эффективного оружия.

В конце 1940-х годов он экспериментировал с автоматом ТКБ-454, первоначально построенным на основе автоматики с полусвободным затвором с его газовым торможением. Однако в силу ряда проблем, изначально присущих такой схеме, Коробов отказался от нее в пользу схемы с полусвободным затвором, состоящим из двух частей, с торможением отката за счет двуперого рычага.

В отечественной литературе последних лет иногда встречается мнение о том, что данную схему автоматики в начале 1970-х годов у Коробова «позаимствовали» французы для своего автомата FAMAS.

Однако, внимательное изучение данной темы показывает, что впервые подобная автоматика была реализована еще перед Второй Мировой Войной в венгерских пистолетах-пулеметах 39М и 43М конструкции Пола Кирали. Данные пистолеты-пулеметы использовались венгерскими войсками против Красной Армии в ходе Великой Отечественной войны, и их конструкция в СССР была хорошо известна специалистам.

Проведенные в 1952 году на полигоне Главного Артиллерийского Управления (ГАУ) оценочные испытания автомата ТКБ-454 показали, что его конструктивные особенности позволяют по сравнению со штатным автоматом АК-47:

— улучшить кучность стрельбы малоопытными стрелками в 1,3 — 1,9 раза;
— упростить конструкцию автомата и снизить трудоемкость изготовления в 2 раза;
— понизить вес автомата на 0,5 кг.

Полученные преимущества автомата ТКБ-454 перед АК-47 были настолько существенными, что заставили говорить о нем как о перспективном образце, серьезно претендующем на занятие места в системе вооружения Советской Армии.

В 1953 году ГАУ на основе положительных результатов работ, достигнутых Коробовым на автомате ТКБ-454, выдает новые тактико-технические требования (ТТТ) и организовывает опытно-конструкторские работы по созданию нового унифицированного стрелкового комплекса — легкого автомата и ручного пулемета под патрон 7.62х39 мм. Согласно новым ТТТ автомат должен был быть значительно легче, более простым и дешевым в изготовлении и иметь лучшую кучность, чем АК-47. К выполнению этой работы, кроме известных конструкторов Советского Союза вплотную подключился и Коробов, создав на базе ТКБ-454 автомат ТКБ-517.

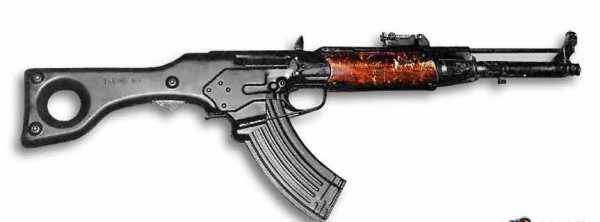

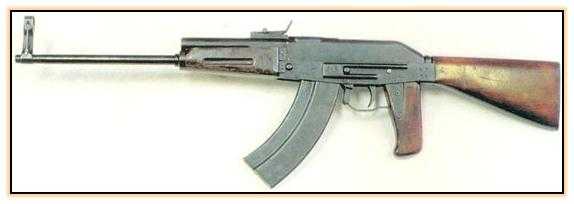

Автомат ТКБ-517 был построен с использованием схемы с полусвободным затвором. Затворная группа ТКБ-517 состоит из двух частей — легкого затвора и более тяжелой затворной рамы. На затворе установлен двуплечий рычаг, своим нижним плечом при переднем (закрытом) положении затвора упирающийся в ствольную коробку, а верхним — в затворную раму. При выстреле пороховые газы давят на дно гильзы, заставляя ее двигаться назад в патроннике, и давить на зеркало затвора. При этом нижнее плечо рычага упирается в неподвижную ствольную коробку, а верхнее передает движение массивной затворной раме. За счет разницы плеч в первый момент после выстрела сам затвор движется медленно, а разгоняется в основном тяжелая затворная рама. К тому моменту когда давление в патроннике спадает до безопасного, рычаг-замедлитель выходит из зацепления, и дальше затвор с затворной рамой движутся вместе, с одной скоростью, сжимая возвратную пружину. При этом извлекается и выбрасывается стреляная гильза, а на обратном ходе затворной группы подается новый патрон. Рукоятка затвора неподвижно закреплена на затворной раме справа.

В конструкцию ударно-спускового механизма (УСМ) был введен автоспуск, игравший роль межциклового замедлителя, позволивший успокаивать колебания оружия.

УСМ допускал ведение огня одиночными выстрелами и очередями. Предохранитель — переводчик режимов огня располагался на ствольной коробке справа, над спусковой скобой.

Весьма оригинально был выполнен новый открытый прицел с качающимся целиком, который фиксировался по лункам на стенке ствольной коробки (аналогично конструкции предохранителя-переводчика на автомате АК), что намного упростило установку прицела, позволяя стрелкам выставлять требуемую дальность только на слух – по щелчкам.

Питание ТКБ-517 боеприпасами осуществлялось из стандартных магазинов от автомата Калашникова емкостью на 30 патронов.

Малоизвестен тот факт, что на базе ТКБ-517 Коробовым также был разработан ручной пулемет, имевший возможность использовать как магазинное питание (стандартные коробчатые магазины от АК), так и ленточное (металлическая лента от РПД). Этот пулемет являлся прямым конкурентом ручного пулемета Калашникова РПК на том же конкурсе.

На полигонных испытаниях малотренированные стрелки, ведя непрерывный огонь из автомата ТКБ-517 из положения лежа с упора, показали результаты в 1,3 – 1,9 раза лучше, чем из штатного автомата АК. Кроме того, из автомата Коробова можно было вести стрельбу, как с правого, так и с левого плеча, при этом кучность менялась незначительно, поскольку компоновка подвижных деталей автоматики была центральной и поэтому все силы действовали симметрично.

Автомат Калашникова явно проигрывал конкурс. В 1958 году в конце испытаний на доработку были рекомендованы только образцы Калашникова и Коробова. Однако, в отличие от автомата Калашникова, который оперативно дорабатывался всем заводом, доработка автомата Коробова затянулась, и заключительные полигонные испытания проходил только один модернизированный автомат Калашникова, который был рекомендован для изготовления опытной серии и проведения войсковых испытаний. Доработка и испытания образцов Коробова были признаны не целесообразными, поскольку «…они не могут иметь преимуществ перед автоматом Калашникова, являющимся модернизацией штатного АК-47, достаточно освоенного в производстве и проверенного в войсках» (из отчета полигона).

В результате в 1959 году на вооружение Советской Армии был принят 7,62-мм модернизированный автомат Калашникова АКМ.

my-cccp.ru

Автомат Коробова ТКБ-408 (Россия (СССР))


Автомат Коробова ТКБ-408

В 1943 году в Артиллерийском комитете Главного артиллерийского управления (ГАУ) СССР составили тактико-технические требования на разработку автомата под новый промежуточный 7,62-мм патрон образца 1943 года. Новому оружию предстояло заменить оказавшиеся недостаточно мощными пистолеты-пулеметы ППД, ППШ и ППС.

За изготовление нового оружия взялись А.И. Судаев, В.А. Деттярев, С.Г. Симонов, С.А. Коровин Ф.В. Токарев, В.Ф. Кузьмищев. Позже к ним присоединились А.А. Булкин и Г.С. Шпагин. Однако все модели сочли нуждающимися в доработке.

В 1945 году в Управлении стрелкового вооружения ГАУ сформулировали новые требования на автомат под тот же боеприпас.

На их основании в 1946-1947 годах в конструкторском бюро Научно-исследовательского полигона стрелково-минометного вооружения (НИПСМ ГАУ) подготовили автоматы Калашникова и Н.В. Рукавишникова, в конструкторском бюро города Коврова - А.А. Дементьева, в Тульском КБ - А.А. Булкина и Г.А. Коробова.

Калибр, мм7.62х39
Длина, мм790
Вес, кг4.3
Магазин, кол. патронов30

Большинство разработчиков строило образцы нового стрелкового оружия по одинаковой классической компоновке. А Герман Александрович Коробов поступил иначе, представив автомат ТКБ-408 (ТКБ – Тульское Конструкторское Бюро) скомпонованный по схеме «буллпап», при которой механизмы автоматики находятся в прикладе, магазин расположен в тыльной части, а коробка спускового механизма, спусковая скоба и рукоятка управления огнем – впереди приемного окна магазина. Такая схема ТКБ-408 позволила уменьшить длину автомата примерно на 200 мм, сохранив нормальной длину ствола, что было особенно важно для пехотинцев.


Автомат Коробова ТКБ-408

Однако, поскольку автомат Коробова ТКБ-408 не удовлетворял требованиям ни по кучности стрельбы, ни по живучести, он выбыл из участия в конкурсе после настрела всего 5000 выстрелов в связи с низкой живучестью ствольной коробки и затвора, а также большим количеством задержек при стрельбе. В конечном итоге конкурс на новое 7,62-мм автоматическое оружие закончился принятием в 1949 году на вооружение Советской армии автомата Калашникова АК-47, а ТКБ-408 также как и другие образцы в серию не пошел.


ТКБ-408
неполная разборка

Автомат Коробова ТКБ-408 был построен на основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Возвратная пружина находится над стволом.

Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку.

Рукоятка взведения затвора расположена слева над цевьем.

Ствольная коробка изготовлена штамповкой из тонкой листовой стали. Задняя часть коробки с деревянными накладками образует приклад.

Средняя часть ствола защищена деревянной накладкой, а на дульной его части установлен компенсатор.

Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями. Переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком.

Открытые прицельные приспособления состоят из прицела, расположенного на ствольной коробке и мушки, находящейся на газовой трубке.


7,62-мм экспериментальный автомат Коровина

Для питания оружия боеприпасами использовались магазины специальной конструкции, двухрядные, емкостью на 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.

Автомат Коробова ТКБ-408 иногда называют первым автоматом компоновки «буллпап», однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был разработан 7,62-мм экспериментальный автомат Коровина, также в компоновке буллпап.

shooting-iron.ru

Автомат Коробова ТКБ-408 (Россия / СССР)

Автомат Коробова ТКБ-408

В 1943 году в Артиллерийском комитете Главного артиллерийского управления (ГАУ) СССР составили тактико-технические требования на разработку автомата под новый промежуточный 7,62-мм патрон образца 1943 года. Новому оружию предстояло заменить оказавшиеся недостаточно мощными пистолеты-пулеметы ППД, ППШ и ППС.

За изготовление нового оружия взялись А.И. Судаев, В.А. Деттярев, С.Г. Симонов, С.А. Коровин Ф.В. Токарев, В.Ф. Кузьмищев. Позже к ним присоединились А.А. Булкин и Г.С. Шпагин. Однако все модели сочли нуждающимися в доработке.

В 1945 году в Управлении стрелкового вооружения ГАУ сформулировали новые требования на автомат под тот же боеприпас.

На их основании в 1946-1947 годах в конструкторском бюро Научно-исследовательского полигона стрелково-минометного вооружения (НИПСМ ГАУ) подготовили автоматы Калашникова и Н.В. Рукавишникова, в конструкторском бюро города Коврова - А.А. Дементьева, в Тульском КБ - А.А. Булкина и Г.А. Коробова.

Калибр, мм7.62х39
Длина, мм790
Вес, кг4.3
Магазин, кол. патронов30

Большинство разработчиков строило образцы нового стрелкового оружия по одинаковой классической компоновке. А Герман Александрович Коробов поступил иначе, представив автомат ТКБ-408 (ТКБ – Тульское Конструкторское Бюро) скомпонованный по схеме «буллпап», при которой механизмы автоматики находятся в прикладе, магазин расположен в тыльной части, а коробка спускового механизма, спусковая скоба и рукоятка управления огнем – впереди приемного окна магазина. Такая схема ТКБ-408 позволила уменьшить длину автомата примерно на 200 мм, сохранив нормальной длину ствола, что было особенно важно для пехотинцев.

Автомат Коробова ТКБ-408

Однако, поскольку автомат Коробова ТКБ-408 не удовлетворял требованиям ни по кучности стрельбы, ни по живучести, он выбыл из участия в конкурсе после настрела всего 5000 выстрелов в связи с низкой живучестью ствольной коробки и затвора, а также большим количеством задержек при стрельбе. В конечном итоге конкурс на новое 7,62-мм автоматическое оружие закончился принятием в 1949 году на вооружение Советской армии автомата Калашникова АК-47, а ТКБ-408 также как и другие образцы в серию не пошел.


ТКБ-408
неполная разборка

Автомат Коробова ТКБ-408 был построен на основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Возвратная пружина находится над стволом.

Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку.

Рукоятка взведения затвора расположена слева над цевьем.

Ствольная коробка изготовлена штамповкой из тонкой листовой стали. Задняя часть коробки с деревянными накладками образует приклад.

Средняя часть ствола защищена деревянной накладкой, а на дульной его части установлен компенсатор.

Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями. Переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком.

Открытые прицельные приспособления состоят из прицела, расположенного на ствольной коробке и мушки, находящейся на газовой трубке.


7,62-мм экспериментальный автомат Коровина

Для питания оружия боеприпасами использовались магазины специальной конструкции, двухрядные, емкостью на 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.

Автомат Коробова ТКБ-408 иногда называют первым автоматом компоновки «буллпап», однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был разработан 7,62-мм экспериментальный автомат Коровина, также в компоновке буллпап.

weaponland.ru

Инопланетные бластеры конструктора Коробова.: andrewbek_1974

После окончания Второй Мировой войны, для участия в конкурсе на новое стрелковое оружие Советской Армии советский, конструктор-оружейник Герман Александрович Коробов приступил к разработке автомата ТКБ-408 под патрон 7.62х39 мм, построенного в компоновке «буллпап». Однако автомат Коробова ТКБ-408 выбыл из участия в конкурсе, а на вооружение был принят автомат Калашникова АК-47.

ТКБ-408. 1946 год.

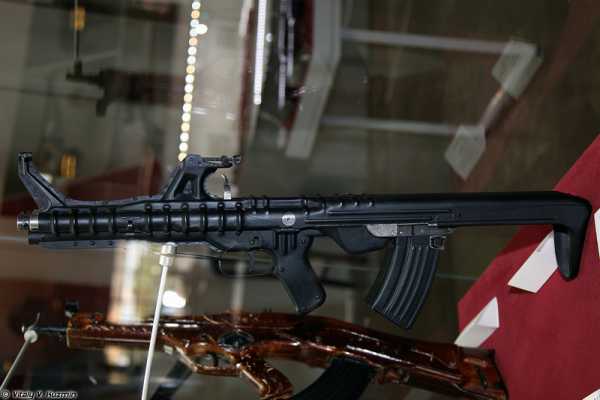

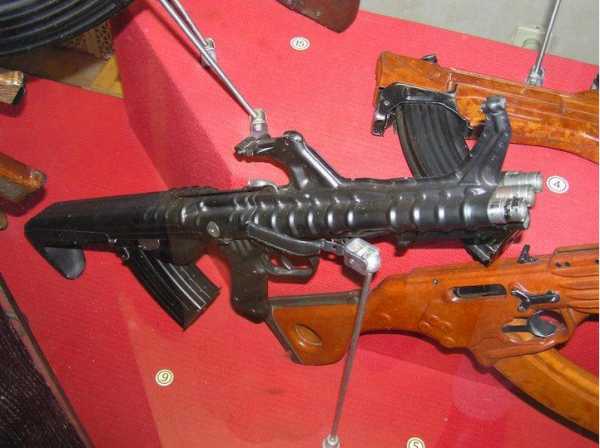

ТКБ-059 (Прибор-3Б) вариант 1, 1961 год

ТКБ-059 (Прибор-3Б) вариант 2

После того как автомат ТКБ-408 был отвергнут, Коробов на некоторое время отказался от оружия в компоновке буллпап, однако в начале 1960-х годов снова вернулся к ней, создав целое семейство автоматов под индексом ТКБ-022 (ТКБ – Тульское Конструкторское Бюро), при этом каждый новый образец существенно отличался от предыдущего.В новое семейство автомата ТКБ-022 вошли модели:

- ТКБ-022 № 1, № 2, № З;
- ТКБ-022П № 1, № 2, № З;
- ТКБ-022ПМ № 1, № 2;
- ТКБ-022ПМ5 № 1.

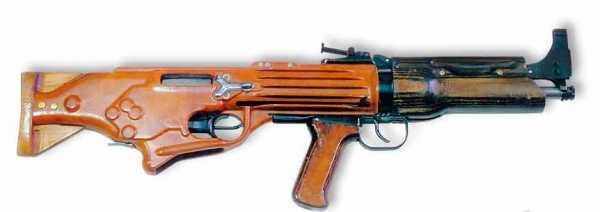

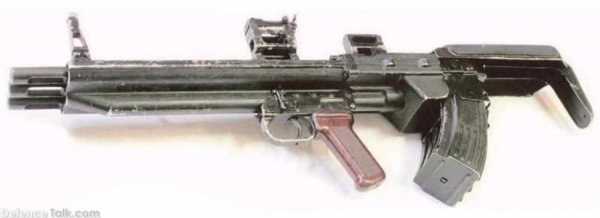

В начале 1961 года в СССР была открыта тема, направленная на разработку новых схем автоматов и пулеметов, а также на поиск более совершенных принципов автоматики. Образцы должны были иметь простую конструкцию, малый вес и быть надежными в эксплуатации.

В рамках этой темы Коробов в 1961 году создал автомат ТКБ-022, в конструкции которого просматриваются признаки компоновки «буллпап». В том же 1961 году на испытания были представлены три варианта автомата ТКБ-022 - №1, №2 и №3,

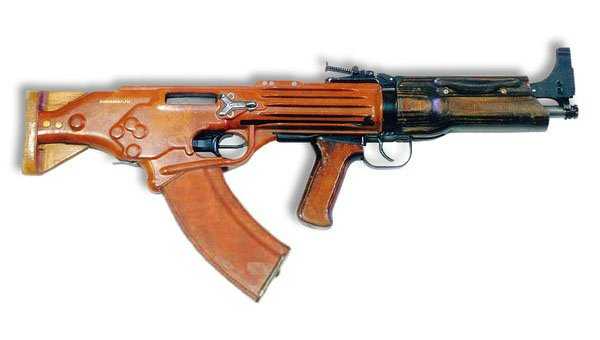

ТКБ-022 1961 год

ТКБ-022 №1

Автомат ТКБ-022 построен по довольно необычной для автоматов пистолетной компоновочной схеме, при которой магазин размещен в рукоятке управления огнем. В оружии использовалась автоматика с отводом пороховых газов из канала ствола. Затвор поворотный. Затворная рама с затвором имеет короткий ход, а кольцевой поршень, расположенный на стволе, имеет длинный ход отката. Затворная рама и поршень имеют разъемное соединение, действующее автоматически.

Выброс гильз производился только на правую сторону оружия. УСМ допускает ведение как одиночного, так и автоматического огня. Одной из отличительных особенностей является широкое использование пластика. Корпус оружия представлял собой пластиковый «футляр», раскрывающийся на две половинки.

Масса автомата ТКБ-022 без магазина составила 2,6 кг при длине оружия 755 мм.

Во время проведения огневых испытаний автомата ТКБ-022, при настреле из образца № 1 – 13350 выстрелов и из образца № 3 – 3036 выстрелов, задержек не было, а кучность стрельбы не уступала автомату АКМ, но «космический» дизайн, использование непривычного для того времени пластика и отражение гильз в лицо стрелку при ведении огня с левого плеча не позволили принять его на вооружение.

Тогда же в 1961 году был объявлен конкурс на создание 7,62-мм легкого автомата под патрон образца 1943 года. И в 1962 году Коробов на базе ТКБ-022 разрабатывает 7,62-мм экспериментальный автомат по схеме «буллпап» ТКБ-022П модели № 1, № 2, № З.

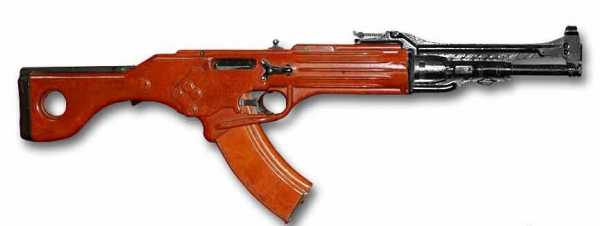

ТКБ-022П №2

Автомат ТКБ-022П отличался широким применением пластмасс при изготовлении корпуса, что явилось громадным шагом вперед для того времени. Легкий автомат ТКБ-022П по конструкции, использованию новых материалов и сборки без трудоемких подгоночных работ представлял собой совершенно новое, оригинальное решение, однако выброс гильз производился только на правую сторону.
Масса ТКБ-022П без магазина составила 2,5 кг при длине оружия 635 мм, а по кучности стрельбы новое оружие не уступало автомату Калашникова АКМ.

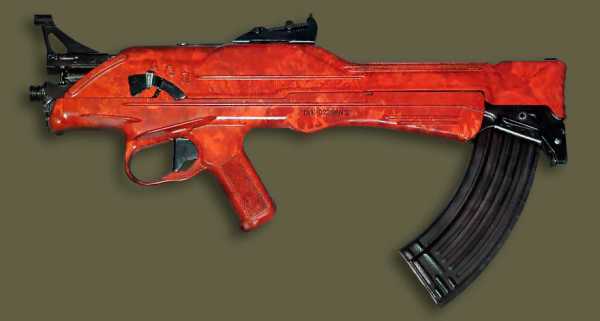

Продолжая работу над созданием легкого автомата под патрон 7,62x39 мм, для улучшения кучности боя при стрельбе автоматическим огнем из неустойчивого положения, Коробов модернизирует ТКБ-022П и создает автомат ТКБ-022ПМ модели № 1 и № 2.

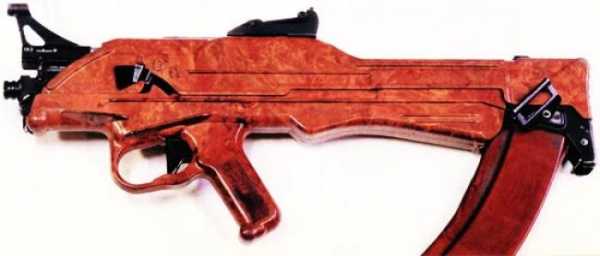

ТКБ-022ПМ №1

ТКБ-022ПМ №2

Помимо компактных габаритов автомат ТКБ-022ПМ отличался весьма передовыми на тот момент решениями – кроме пластикового корпуса, выброс стреляных гильз и вывод пороховых газов производился вперед у дульного среза оружия, что обеспечивало стрельбу как с правого, так и с левого плеча.

Автомат ТКБ-022ПМ использовал газоотводную автоматику с кольцевым газовым поршнем, расположенным вокруг ствола. Запирание ствола обеспечивается скользящим в вертикальной плоскости клиновым затвором, что с одной стороны позволило максимально сократить длину ствольной коробки, а с другой - потребовало введения дополнительной детали – досылателя / извлекателя. Эта U-образная деталь, подвижная в горизонтальной плоскости вперед и назад, отвечает за досылание патрона в патронник, извлечение из ствола стреляной гильзы и досылание гильзы в выводящую трубку над стволом, через которую гильза попадает в переднюю часть оружия и там уже выпадает наружу у основания мушки.

На ствол автомата возможна установка дульной насадки для метания винтовочных гранат. Соответственно оружие имело включаемый вручную кран, перекрывавший газоотвод при стрельбе винтовочными гранатами.

Предохранитель-переводчик режимов огня расположен слева над пистолетной рукояткой управления огнем.
Для питания ТКБ-022ПМ боеприпасами используются штатные магазины автомата АКМ на 30 патронов от автомата Калашникова, устанавливающиеся непосредственно перед затыльником.
Корпус оружия выполнен из пластмассы с металлическими вставками.
Открытые прицельные приспособления ТКБ-022 ПМ – регулируемые. При этом длина прицельной линии была сравнительно мала.

Огневые испытания ТКБ-022ПМ № 1 подтвердили его высокую надежность. При автоматической стрельбе из неустойчивого положения автомат показал кучность стрельбы в три раза выше, чем АКМ. Масса автомата ТКБ-022ПМ № 1 без магазина составила 2,8 кг при длине оружия 525 мм. Дальнейшее совершенствование технологии изготовления ТКБ-022ПМ, в том числе на базе модели № 1, и применение новых материалов позволило снизить массу ТКБ-022ПМ № 2 с 2,8 кг до 2,34 кг.

В дальнейшем на базе автомата ТКБ-022ПМ Коробов создал автомат ТКБ-022ПМ5 под новый перспективный на тот момент патрон 5,6х39 мм.
Конструкция ТКБ-022ПМ5 была аналогична автомату ТКБ-022ПМ, а проведенные испытания показали, что кучность стрельбы из этого оружия из положения «лежа с руки» на дальности 100 м лучше, чем у штатного автомата АКМ.

Испытания подтвердили высокую надежность ТКБ-022ПМ, однако автоматы Коробова так и остались только в виде опытных образцов, на что сказались как объективные причины (например, смещенный центр тяжести к задней части оружия и «живучесть» пластикового корпуса при длительной эксплуатации в сложных условиях и хранении) так и субъективные причины (военное руководство, отвечающее за принятие оружие на вооружение было весьма консервативно и не приветствовало радикальных перемен). К тому же автомат АКМ был уже достаточно хорошо освоен производством и в войсках.

ТКБ-022П М5

Использованы материалы
http://topwar.ru/
http://alternathistory.livejournal.com/
Журнал "Оружие" 2007-08

andrewbek-1974.livejournal.com

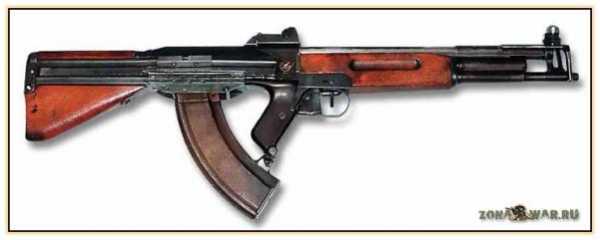

Опытный автомат Коробова ТКБ-454 (СССР. 1947-1953 год)

После неудачного участия автомата Коробова ТКБ-408 в конкурсе 1946-1947 годов на новый 7,62-мм автомат для Советской Армии, талантливый советский конструктор Герман Александрович Коробов продолжил поиск новых решений по созданию более эффективного автоматического стрелкового оружия. В конце 1947 года Г.А. Коробов создает в Тульском ЦКБ-14 новый автомат ТКБ-454-43 (ТКБ – Тульское Конструкторское Бюро), впервые оснащенный системой газового торможения легкого свободного затвора, обеспечивавшей простоту конструкции, сокращение затрат при производстве и облегчение оружия ...

Несмотря на то, что в достаточно простом автомате ТКБ-454-43 отсутствовали газоотводный узел и узел жесткого запирания канала ствола, конструктору удалось добиться снижения усилия отдачи оружия почти в два раза, что значительно по отношению к автомату АК-47 повысило устойчивость при стрельбе непрерывным огнем из неустойчивых положений. Производственно-технические показатели оружия Коробова, многократно превышавшие аналогичные показатели штатного автомата Калашникова, привели к тому, что им заинтересовались в Министерстве оборонной промышленности СССР. Автомат Коробова прошел заводские испытания. Однако из-за сильной «загазованности» системы и в связи с возможностью создания более рациональной конструкции с использованием нового полусвободного затвора с рычажным торможением, работа над ТКБ-454-43 была прекращена.


В 1948 году появляется новая модель автомат Коробова – ТКБ-454-5. Его автоматика работала по принципу отдачи полусвободного затвора с рычажным сопровождением. Запирание в этом образце производилось массой стебля затвора через рычаг замедления, имевший два фигурных плеча, расположенных параллельно и соединенных друг с другом перемычкой. Плечи рычага замедления обеспечивали кинематическую связь между боевой личинкой и стеблем затвора, а перемычка служила для опоры боевой личинки во время выстрела. Нижние концы плеч рычага замедления упирались в боевой упор ствольной коробки, а верхние, более длинные, взаимодействовали с задней частью стебля затвора. Соотношение плеч рычага было подобрано таким образом, что смещению боевой личинки на 1 мм соответствовало смещение остова затвора на 3,5 мм. Для исключения отскока затвора имелся автоспуск, нейтрализовавший отскок стебля затвора в переднем положении для замедления темпа стрельбы. Наряду с этим отпирание канала ствола происходило очень мягко, поскольку стрелок первоначально испытывал только импульс отдачи от выстрела за счет полусвободного отпирания, и лишь затем на него накладывался импульс при ударе подвижных частей в крайнем заднем положении. Схему, использованную в ТКБ-454-5, Коробов последовательно совершенствовал в последующих модификациях автомата ТКБ-454 (ТКБ-454-6, ТКБ-454-7А).
В 1951 году он представил на полигонные испытания очередную модель автомата со схемой работы автоматики с полусвободным затвором. Принцип действия автоматики был основан:

- на разгрузке патронника канавками большого поперечного сечения, что обеспечивало раннюю и эффективную разгрузку патронника;
- на подпоре гильзы в патроннике во время выстрела свободной массой инерционного тела, действующего на гильзу не непосредственно, а через рычаг, что создавало необходимый подпор гильзы малой массой свободного инерционного тела.

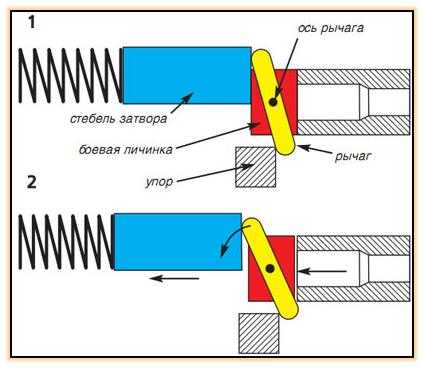

Перед выстрелом части затвора находятся в крайнем переднем положении, а именно:

– боевая личинка с ударником и выбрасывателем опирается на пенек ствола;
– рычаг находится в почти вертикальном положении, опираясь нижней кромкой на упор перемычки ствольной коробки в ее средней части, шейкой на боевую личинку, а верхними перьями воспринимает продольное давление вперед от стебля затвора, подпираемого возвратной пружиной. При выстреле давление от гильзы передается через боевую личинку на рычаг, который, опираясь на упор коробки, поворачивается и отбрасывает стебель затвора назад. За время разворота рычага давление в стволе падает до атмосферного, а стебель затвора получает запас кинетической энергии, достаточный для отката в крайнее заднее положение.

В целом автомат Коробова отличался простотой конструкции и технологичностью деталей (а, значит, и малой трудоемкостью и стоимостью), большая часть которых изготовлялась методом холодной штамповки из листовой стали. Отсутствие жесткого узла запирания не только устранило трудоемкие операции по его отладке, но и разгрузило ствольную коробку, что позволило существенно снизить массу автомата. Немаловажным экономическим фактором стало использование без каких-либо дополнительных доделок серийно выпускаемого магазина от АК-47. Однако полностью оценить автомат Коробова по всем характеристикам не представилось возможным вследствие низкой живучести муфты ствола. Дело в том, что основная часть патронника, за исключением его задней части, была образована в стволе. Ствол монтировался с натягом в муфте, которая образовывала нижние стенки канавок и заднюю часть патронника длиной 8 мм.


В 1952 году на испытания был представлен доработанный автомат ТКБ-454-7А. Проведенные на полигоне Главного Артиллерийского Управления (ГАУ) оценочные испытания автомата ТКБ-454 показали, что его конструктивные особенности позволяют по сравнению со штатным автоматом АК-47:

• улучшить кучность стрельбы малоопытными стрелками в 1,3 - 1,9 раза;
• упростить конструкцию автомата и снизить трудоемкость изготовления в 2 раза;
• понизить вес автомата на 0,5 кг.

Вместе с тем, при испытаниях были выявлены низкая служебная прочность многих деталей и ряд конструктивных недоработок отдельных узлов, перечень которых занял два листа.

В 1953 году ЦКБ-14 подало на испытания доработанные автоматы Коробова. У этих автоматов патронник с канавками, за исключением пульного входа, был сформирован в муфте ствола, упрочнены практически все детали, а кадмирование подвижных частей (достаточно дорогое и вредное производство) заменено фосфатированием.

К этому времени в 1953 году ГАУ на основе положительных результатов работ, достигнутых Коробовым на автомате ТКБ-454, выдает новые тактико-технические требования (ТТТ) и организовывает опытно-конструкторские работы по созданию нового унифицированного стрелкового комплекса - легкого автомата и ручного пулемета под патрон 7.62х39 мм. Таким образом, испытания ТКБ-454 были проведены на соответствие новым ТТТ.

Результаты испытаний показали целесообразность большинства доработок автоматов. Однако при этом был выявлен ряд особенностей, присущих примененной схеме автоматики:

• начальная скорость пуль в среднем на 38,5 м/с ниже, чем у АК-47 из-за наличия канавок в патроннике;
• неравномерный темп стрельбы, как в нормальных, так и в ухудшенных условиях эксплуатации, изменение, которого достигало 185 выстр/мин (в три раза больше, чем у АК). Причина в специфической работе автоспуска (конструктивная), выполняющего роль противоотскока стебля затвора и замедлителя темпа стрельбы;
• стрельба очередями штатными холостыми патронами невозможна. Требуется разработка усиленного холостого патрона;
• дульное пламя при стрельбе значительно больше по величине и интенсивности, чем у АК (длина форса 200-250 мм против 30-40 мм), что объясняется меньшей полнотой взрывчатого разложения пороха из-за применения полусвободного затвора. Кривая давления в патроннике имеет меньшее максимальное давление, большее время нарастания давления до максимального, большее время действия давления до момента вылета пули.


Несмотря на очевидные недостатки системы используемой Коробовым, отмеченные два положительных момента - масса автомата ТКБ-454 почти на 0,5 кг меньше АК-47 и затраты в станко-часах примерно в 2,2 раза меньше, чем для АК-47 - несомненно, повлияли на окончательное заключение: «Для окончательного решения вопроса о необходимости продолжения дальнейшей работы над автоматом Коробова целесообразно изготовить небольшую серию (примерно 20 шт.) таких автоматов и подвергнуть их широким сравнительным испытаниям с автоматами Калашникова на курсах «Выстрел» в стрелковом тактическом комитете, на испытательном полигоне и длительной эксплуатации в войсках».

При этом была проведена научно исследовательская работа по исследованию автоматики автомата Коробова, обосновавшая практически невозможность создания безотказного образца по этой схеме. В результате автомат модели ТКБ-454 остался в разряде опытных образцов.

Однако Коробов продолжил отработку системы, в результате чего был разработан автомат ТКБ-517 (и пулемет), созданный на базе ТКБ-454, выступивший во второй половине 1950-х годов основным конкурентом системы Калашникова АКМ на конкурсе на новое автоматическое оружие Советской Армии.

Калибр, мм 7.62х39
Длина, мм 885
Вес с магазином, кг 3.65
Магазин, кол. патронов 30

Источник - http://shooting-iron.ru/

raigap.livejournal.com

Инопланетные бластеры конструктора Коробова. - mihalchuk_1974

После окончания Второй Мировой войны, для участия в конкурсе на новое стрелковое оружие Советской Армии советский, конструктор-оружейник Герман Александрович Коробов приступил к разработке автомата ТКБ-408 под патрон 7.62х39 мм, построенного в компоновке «буллпап». Однако автомат Коробова ТКБ-408 выбыл из участия в конкурсе, а на вооружение был принят автомат Калашникова АК-47.

ТКБ-408. 1946 год.

ТКБ-059 (Прибор-3Б) вариант 1, 1961 год

ТКБ-059 (Прибор-3Б) вариант 2

После того как автомат ТКБ-408 был отвергнут, Коробов на некоторое время отказался от оружия в компоновке буллпап, однако в начале 1960-х годов снова вернулся к ней, создав целое семейство автоматов под индексом ТКБ-022 (ТКБ – Тульское Конструкторское Бюро), при этом каждый новый образец существенно отличался от предыдущего.В новое семейство автомата ТКБ-022 вошли модели:

- ТКБ-022 № 1, № 2, № З;
- ТКБ-022П № 1, № 2, № З;
- ТКБ-022ПМ № 1, № 2;
- ТКБ-022ПМ5 № 1.

В начале 1961 года в СССР была открыта тема, направленная на разработку новых схем автоматов и пулеметов, а также на поиск более совершенных принципов автоматики. Образцы должны были иметь простую конструкцию, малый вес и быть надежными в эксплуатации.

В рамках этой темы Коробов в 1961 году создал автомат ТКБ-022, в конструкции которого просматриваются признаки компоновки «буллпап». В том же 1961 году на испытания были представлены три варианта автомата ТКБ-022 - №1, №2 и №3,

ТКБ-022 1961 год

ТКБ-022 №1

Автомат ТКБ-022 построен по довольно необычной для автоматов пистолетной компоновочной схеме, при которой магазин размещен в рукоятке управления огнем. В оружии использовалась автоматика с отводом пороховых газов из канала ствола. Затвор поворотный. Затворная рама с затвором имеет короткий ход, а кольцевой поршень, расположенный на стволе, имеет длинный ход отката. Затворная рама и поршень имеют разъемное соединение, действующее автоматически.

Выброс гильз производился только на правую сторону оружия. УСМ допускает ведение как одиночного, так и автоматического огня. Одной из отличительных особенностей является широкое использование пластика. Корпус оружия представлял собой пластиковый «футляр», раскрывающийся на две половинки.

Масса автомата ТКБ-022 без магазина составила 2,6 кг при длине оружия 755 мм.

Во время проведения огневых испытаний автомата ТКБ-022, при настреле из образца № 1 – 13350 выстрелов и из образца № 3 – 3036 выстрелов, задержек не было, а кучность стрельбы не уступала автомату АКМ, но «космический» дизайн, использование непривычного для того времени пластика и отражение гильз в лицо стрелку при ведении огня с левого плеча не позволили принять его на вооружение.

Тогда же в 1961 году был объявлен конкурс на создание 7,62-мм легкого автомата под патрон образца 1943 года. И в 1962 году Коробов на базе ТКБ-022 разрабатывает 7,62-мм экспериментальный автомат по схеме «буллпап» ТКБ-022П модели № 1, № 2, № З.

ТКБ-022П №2

Автомат ТКБ-022П отличался широким применением пластмасс при изготовлении корпуса, что явилось громадным шагом вперед для того времени. Легкий автомат ТКБ-022П по конструкции, использованию новых материалов и сборки без трудоемких подгоночных работ представлял собой совершенно новое, оригинальное решение, однако выброс гильз производился только на правую сторону.
Масса ТКБ-022П без магазина составила 2,5 кг при длине оружия 635 мм, а по кучности стрельбы новое оружие не уступало автомату Калашникова АКМ.
Продолжая работу над созданием легкого автомата под патрон 7,62x39 мм, для улучшения кучности боя при стрельбе автоматическим огнем из неустойчивого положения, Коробов модернизирует ТКБ-022П и создает автомат ТКБ-022ПМ модели № 1 и № 2.

ТКБ-022ПМ №1

ТКБ-022ПМ №2

Помимо компактных габаритов автомат ТКБ-022ПМ отличался весьма передовыми на тот момент решениями – кроме пластикового корпуса, выброс стреляных гильз и вывод пороховых газов производился вперед у дульного среза оружия, что обеспечивало стрельбу как с правого, так и с левого плеча.

Автомат ТКБ-022ПМ использовал газоотводную автоматику с кольцевым газовым поршнем, расположенным вокруг ствола. Запирание ствола обеспечивается скользящим в вертикальной плоскости клиновым затвором, что с одной стороны позволило максимально сократить длину ствольной коробки, а с другой - потребовало введения дополнительной детали – досылателя / извлекателя. Эта U-образная деталь, подвижная в горизонтальной плоскости вперед и назад, отвечает за досылание патрона в патронник, извлечение из ствола стреляной гильзы и досылание гильзы в выводящую трубку над стволом, через которую гильза попадает в переднюю часть оружия и там уже выпадает наружу у основания мушки.

На ствол автомата возможна установка дульной насадки для метания винтовочных гранат. Соответственно оружие имело включаемый вручную кран, перекрывавший газоотвод при стрельбе винтовочными гранатами.

Предохранитель-переводчик режимов огня расположен слева над пистолетной рукояткой управления огнем.
Для питания ТКБ-022ПМ боеприпасами используются штатные магазины автомата АКМ на 30 патронов от автомата Калашникова, устанавливающиеся непосредственно перед затыльником.
Корпус оружия выполнен из пластмассы с металлическими вставками.
Открытые прицельные приспособления ТКБ-022 ПМ – регулируемые. При этом длина прицельной линии была сравнительно мала.

Огневые испытания ТКБ-022ПМ № 1 подтвердили его высокую надежность. При автоматической стрельбе из неустойчивого положения автомат показал кучность стрельбы в три раза выше, чем АКМ. Масса автомата ТКБ-022ПМ № 1 без магазина составила 2,8 кг при длине оружия 525 мм. Дальнейшее совершенствование технологии изготовления ТКБ-022ПМ, в том числе на базе модели № 1, и применение новых материалов позволило снизить массу ТКБ-022ПМ № 2 с 2,8 кг до 2,34 кг.

В дальнейшем на базе автомата ТКБ-022ПМ Коробов создал автомат ТКБ-022ПМ5 под новый перспективный на тот момент патрон 5,6х39 мм.
Конструкция ТКБ-022ПМ5 была аналогична автомату ТКБ-022ПМ, а проведенные испытания показали, что кучность стрельбы из этого оружия из положения «лежа с руки» на дальности 100 м лучше, чем у штатного автомата АКМ.

Испытания подтвердили высокую надежность ТКБ-022ПМ, однако автоматы Коробова так и остались только в виде опытных образцов, на что сказались как объективные причины (например, смещенный центр тяжести к задней части оружия и «живучесть» пластикового корпуса при длительной эксплуатации в сложных условиях и хранении) так и субъективные причины (военное руководство, отвечающее за принятие оружие на вооружение было весьма консервативно и не приветствовало радикальных перемен). К тому же автомат АКМ был уже достаточно хорошо освоен производством и в войсках.

ТКБ-022П М5

Использованы материалы
http://topwar.ru/
http://alternathistory.livejournal.com/
Журнал "Оружие" 2007-08

mihalchuk-1974.livejournal.com
