виды, назначение и принцип работы

Тепловизор военный — незаменимый и очень важный предмет. С применением современных интегрированных систем охраны и безопасности решается одна из важнейших задач наших дней — охрана объектов различного функционального назначения. Стратегически важные объекты — аэропорты, морские порты, базы, правительственные и ведомственные структуры и многие другие — требуют надлежащей охраны, особенно в местах военного конфликта. Эффективность такого режима всегда должна оставаться неизменно высокой, независимо от временного периода и погодных условий. Подобную задачу прекрасно выполняют передовые интеллектуальные системы видеонаблюдения. Такие комплексы включают в себя специальные тепловизионные камеры, которые с каждым днем становятся все более эффективными и качественными.

Тепловизор военный: ознакомление

Что же представляет собой стандартный тепловизор? Это устройство, основной функцией которого является обнаружение и распознавание цели в автоматическом режиме. В поле его зрения могут оказаться обычные люди, автомобили и другая военная техника, а также важные объекты. Чтобы охватить как можно большую площадь территории и правильно находить цели, широко используются автоматические радарно-оптические комплексы, радиолокационные станции которых выполняют функции указания и распознавания. Тепловизор, прицел которого позволяет военным вести точный огонь даже ночью, без проблем обнаруживает противника в полной темноте, прячущегося за препятствиями.

Классификация

Военные тепловизионные камеры подразделяются на два вида:

  1. Стационарные модели. Они достаточно объемных размеров, улавливают колебания температур в диапазоне от -20 до +20000 градусов. Такие аппараты относятся к разработкам третьего поколения. Для того чтобы обеспечить бесперебойную работу тепловизора, используют азотное охлаждение.
  2. Переносные аппараты. Тепловизор военный данного образца считается самой удачной разработкой. Они удобны, мобильны и функциональны, совершенно ничем не уступают своим предшественникам. Получаемая информация может мгновенно расшифровываться на компьютерах.

Достоинства прибора

Главное преимущество подобных станций — это высокая скорость работы, благодаря чему оперативно осуществляется обнаружение объекта, определение категории цели и ее траектории движения. Другими словами, с применением радиолокационного оборудования можно охранять крайне важные объекты, причем необходимые задания выполняются максимально точно и быстро.

Недостатки тепловизионной камеры

Тепловизор военный имеет один серьезный недостаток – стоимость. Самыми важными факторами, которые определяют ценовую политику, являются объектив (прицел) и матрица. Конечно же, проводятся огромные работы для удешевления производства. Эксперты заверяют, что уже были найдены способы упростить производство матрицы. Однако с прицелом все намного сложнее. Для его изготовления используются очень дорогие материалы, при этом еще и достаточно редкие. Попытки найти альтернативную замену пока не увенчались успехом, но активные поиски не прекращаются. А это дает надежду на то, что в скором времени тепловизоры станут намного доступнее.

Принцип работы

Полученный сигнал об обнаружении цели сразу же автоматически передается на тепловизоры, интегрированные вместе с видеокамерами в единую модульную систему. Благодаря этому можно получить наиболее информативное и четкое изображение объекта с последующим отображением его на мониторе оператора в режиме реального времени. Именно это является основной задачей такого прибора, как тепловизор военный. Принцип работы этой системы дает возможность заранее фиксировать движение подозрительных объектов до возможного нарушения ими охраняемой территории. Это значит, что военные располагают достаточным количеством времени для оперативного разрешения возникшей ситуации в случае ее усложнения.

Как применяют тепловизоры?

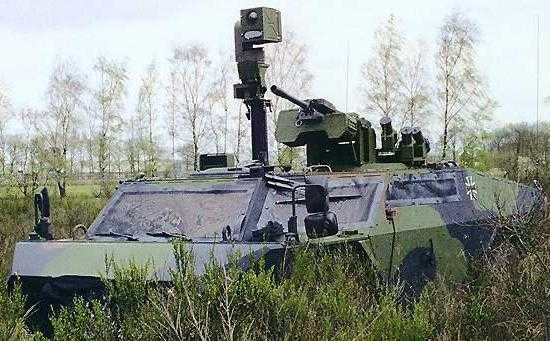

Применение стационарных тепловизоров, которые зачастую устанавливаются на поворотных платформах или военной технике, позволяет обеспечивать наиболее высокую надежность охраны важнейших объектов или проводить разведку территорий. Кроме того, информация о предполагаемых угрозах со стороны будет поступать со стопроцентной вероятностью, независимо от погодных условий и видимости.Тепловизоры военного назначения также используются в системах безопасности. Это дает возможность охранять периметр ведомственных, правительственных и многих других важных объектов. Кроме людей такое оборудование способно распознавать транспортные средства, любые подозрительные предметы, своевременно обнаруживать задымление и многие другие нештатные ситуации, что позволяет быстро предпринять все необходимые меры.

fb.ru

Тепловизоры в военной и гражданской технике » Военное обозрение

Прибор, который используется для дифференциации температурных уровней в определенной площади, называется тепловизором. Как известно, любой объект с положительной температурой является источником определенных сигналов электромагнитного излучения. В данном случае рассматривается инфракрасное излучение, исходящее от того ил иного объекта. Современный тепловизор позволяет вычислять интенсивность такого рода излучения, определять температурные характеристики, а также с легкостью вычислять и передавать координаты источника инфракрасного излучения. При этом любые цифровые показатели тепловизоры могут переводить в графическое полотно, по которому можно судить о самых разных характеристиках объекта.

Такие свойства тепловизоров с успехом применяются в военной технике. Термографическая картина может рассказать оператору тепловизора как о расположении цели, так и об ее размерах и целом ряде других параметров.


Тепловизионную технику используют в авиации. К примеру, бортовая камера-тепловизор EVS3 от компании FLIR SYSTEMS при своих достаточно миниатюрных размерах может существенным образом помогать летчику как в управлении воздушным судном, так и в ударе по той или иной цели. Такая тепловизионная камера без труда обнаруживает практически любые предметы через густую пелену тумана. Любое препятствие на взлетно-посадочной полосе это авиационное оборудование уловит при помощи инфракрасных датчиков и передаст сигнал летчику.

Кстати, тепловизионные камеры сегодня активно используются на самолетах-амфибиях Бе-200. Даже находясь на большой высоте, камера способна уловить даже небольшой очаг возгорания. С помощью тепловизионных датчиков можно составить карту пожаров на определенной местности и сделать вывод о стратегии пожаротушения на этом участке. Это позволяет многократно снизить затраты на новые заборы воды из водоемов, а значит, и затушить пожар гораздо быстрее.

Тепловизор на военном самолете или вертолете позволяет уловить в инфракрасном диапазоне волн цель и нанести точечный удар даже в условиях абсолютной темноты или густого тумана, мешающего визуальному обзору местности.

Сегодня на различных форумах можно найти «советы» по поводу того, как противостоять тепловизорам авиационной техники. Однако любые «советы» лишний раз доказывают, что на самом деле эффективной защиты цели от его всевидящего ока пока не придумано, если конечно, не считать серьезными способы из серии «облить себя жидким азотом»…

topwar.ru

Новую российскую военную технику засняли через тепловизор

Т-14 через тепловизор

ТОЧКА РУ / YouTube

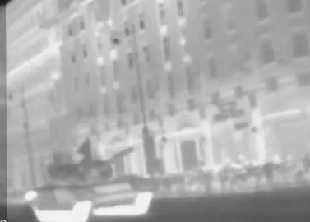

Канал «ТОЧКА РУ» на YouTube опубликовал видеозапись репетиции Парада Победы, сделанную с помощью мобильного тепловизора SeeK thermal Compact PRO для смартфонов. Хотя по видеозаписи невозможно определить отображаемые температурные градации, устройство позволяет в общих чертах оценить тепловые сигнатуры новейшей российской боевой техники и сравнить их с устаревшими образцами.

Российская новая боевая техника разрабатывается с использованием технологий малозаметности в видимом, тепловом и радиолокационном спектрах. Это делается для того, чтобы боевые машины было сложнее обнаружить с помощью электронно-оптических систем, тепловизоров или радиолокационных станций и сложнее навести на них оружие.


В объектив мобильного тепловизора попали основные боевые танки Т-14 (на единой платформе «Армата») и Т-72Б3, боевые машины пехоты «Курганец-25» и БМП-3, бронетранспортеры «Бумеранг» и «Ракушка-М», самоходная гаубица «Коалиция-СВ», бронемашины «Тайфун-К» и «Тигр-М». Как отмечает блог bmpd, танк Т-14 имеет меньшую тепловую заметность, чем Т-72Б3.

Видео боевой техники на репетиции Парада Победы сделано преимущественно с использованием черно-белой карты температур. Тепловизор способен воспринимать только тепловое излучение. Матрица такого прибора воспринимает разницу температур объектов в поле зрения. С нее информация поступает на электронную схему, где хранится цветовая карта температур — каждой температуре соответствует определенный цвет и его яркость.

После обработки электронной схемой данные уже в виде изображения выводятся на дисплей тепловизора. В большинстве систем реализовано черно-белое кодирование температурного диапазона, при котором более темные оттенки означают низкие температуры, а светлые — высокие. Абсолютный черный в таких цветовых картах означает «засвет» тепловизора, почти как в фотоаппаратах при съемке ярких источников света.

Чувствительность матрицы тепловизора Seek Thermal Compact PRO составляет от минус 40 до плюс 330 градусов Цельсия. Дальность обнаружения для прибора составляет 550 метров. Тепловизор способен вести съемку с разрешением 320 на 240 пикселей с частотой обновления 15 герц.

Василий Сычёв

nplus1.ru

Начинка для танковых тепловизоров теперь будет российской » Военное обозрение

Предприятие «Исток» и ЦНИИ «Циклон» (входит в холдинг «Росэлектроника») занимаются подготовкой серийного производства «неохлаждаемых матричных микроболометрических приемников», составляющих основу тепловизионных приборов, сообщают Известия со ссылкой на представителя научно-исследовательского института Алексея Горбунова.
«Производство отечественных неохлаждаемых матричных микроболометрических приемников – это важная технология для поддержания безопасности государства и обеспечения гражданского сектора современным уровнем технического зрения. Это возможность не только сделать нашу военную технику по-настоящему всепогодной, применение высокоточного оружия независимым от обстановки на поле боя, но и внести серьезный вклад в развитие гражданского сектора. Наши матрицы могут использоваться в приборах теплового аудита, медицинской техники по раннему выявлению рака, дистанционному обнаружению болезней, дефектоскопии и во многом другом оборудовании, связанном с обнаружением теплового излучения и его идентификацией», рассказал Горбунов.

По его словам, «Россия стала четвертой страной в мире после США, Франции и Китая, сумевшей создать собственную тепловизионную матрицу».

«Получены образцы, соответствующие по параметрам мировому уровню. В стране создается производство с объемом выпуска до 10 тыс. штук в год», – сообщил Горбунов.

Как отметил военный эксперт в области бронетехники Сергей Суворов, «тепловизионная камера – одна из самых важных деталей современной боевой машины, и в отличие от других прицелов тепловизор способен работать в полной темноте и при нулевой видимости».

«Тепловизор включает в себя не только матрицу, но еще и оптическую систему, и программное обеспечение, способное обработать и визуализовать на экране картинку, в том числе и обнаруженную цель. До последнего времени мы закупали французские матрицы Thales Catherine-FC и Sagem Matiz, на базе которых были созданы тепловизионный прицельный комплекс "Эсса" для танков Т-90 или "Плиса" для Т-80», – пояснил он.

«Российские прицелы с одной и той же матрицей оказались лучше французских, – уточнил эксперт. – Так как у нас в стране оказалась лучше технология изготовления линз и программного обеспечения. Санкции в отношении страны внесли свои коррективы в международную кооперацию и сделали невозможным массовое производство тепловизионных камер на основе импортных комплектующих».

«Оборудование, создаваемое в стране, это уже не просто прицелы, это комплексные системы как наведения оружия, так и ночного вождения техники. То есть такие комплексы позволяют продолжать движение техники даже в том случае, если экипаж бронемашины потерял возможность лично наблюдать за ситуацией через остекление кабины», – добавил Суворов.

Справка газеты: «Производство отечественных матриц могло начаться еще в 2010 году, но именно из-за "французского" контракта внедрение собственных разработок постоянно откладывалось. Сегодня Минобороны готово заказывать не только тепловизионные комплексы для бронетехники, но и прицелы для стрелкового вооружения и ПЗРК, в которых как раз и применяются неохлаждаемые матричные микроболометрические приемники. Так, для ПЗРК "Игла" и "Верба" созданы прицелы "Маугли" и "Маугли-1". На всю бронетехнику от "Арматы", "Курганца" и "Тайфунов" и даже кораблей будут ставиться "Рогатки"».

topwar.ru

Тепловизор «Циклона» для «Ратника» » Военное обозрение

ОАО ЦНИИ «Циклон» создало рабочий образец тепловизионной системы для перспективного комплекта боевой экипировки «Ратник». Система имеет уникальный микромонитор высокой четкости и полностью готова для проведения государственных испытаний. Об этой и других разработках «Росинформбюро» рассказал советник генерального директора предприятия Олег Яковлев.

– Олег Борисович, что представляет собой нашлемное теполовизионное устройство для боевой экипировки «Ратник»?


– Система включает тепловизионный прицел, нашлемное средство отображения информации с микродисплеем и «наглазником», а также тепловизионный бинокль. Прицел может крепиться на любой вид стрелкового оружия и при чувствительности 0,1 град. обеспечивает распознавание двух целей на дальности 800-1200 м. В совокупности с миниатюрным нашлемным информационным дисплеем (НИД) он позволяет наблюдать за противником и полем боя из укрытия. НИД отличается высокой четкостью отображения полноцветной видео- и графической информации, которая может поступать от различных источников.

НИД создан на основе органических светоизлучающих диодов (ОСИД) по разработанной в институте технологии. ОСИД создаются на основе специальных светящихся под действием электричества чернил и изготавливаются на специальном принтере. Сегодня это одна из самых передовых технологий в мире, которой владеют ЦНИИ «Циклон» и американская фирма «Имеджен». Попытки компаний Франции, Израиля и Японии наладить производство таких микродисплеев пока ощутимых результатов не принесли. С этим и другими изделиями «Циклона» ранее был ознакомлен президент Владимир Путин при его посещении интститута.

– Что вы можете сказать о других разработках ЦНИИ «Циклон»?

– Хотел бы обратить внимание на многофункциональный тепловизионный прибор для внутренних войск МВД. Его особенность в том, что в зависимости от обстановки он может использоваться как дальномер днем и тепловизор ночью. Кроме того, в совокупности с навигатором этот прибор позволяет определять координаты цели.

Еще одним уникальным изделием нашего предприятия является двухспектральный портативный прибор наблюдения «Дербник» с совмещенными в одном корпусе видео- и тепловизионным каналами. Это устройство обеспечивает действия пользователя в полной темноте и в замкнутых помещениях. Подобные приборы уже поступили на оснащение подразделений спасателей МЧС. Хочу подчеркнуть, что наш малогабаритный «Дербник», в отличие от американских аналогов, которые размещаются непосредственно перед глазами бойца, может быть установлен на защитном шлеме, чем выгодно отличается от подобных зарубежных изделий.

Еще одно ноу-хау института представляет собой комплекс наблюдения и прицеливания на гиростабилизированной платформе. Его особенностью является телевизионная система с двумя «коаксиально» установленными камерами в одном зеркально-линзовом объективе. Объективы камер с широким и узким полем «зрения» позволяют наблюдать общую и детальную обстановку соответственно.

Комплекс универсален и может устанавливаться на катерах и кораблях пограничной охраны, на вертолетах и использоваться береговой охраной. Дальность обнаружения целей достигает от 3-5 до 20 км.

Эти и другие изделия ЦНИИ «Циклон» были представлены на выставке средств обеспечения безопасности государства «Интерполитех-2013». Олег Яковлев пояснил агентству, что ряд приборов и устройств ОАО ЦНИИ «Циклон» уже активно используют пограничные и внутренние войска России, др. силовые структуры. В настоящее время уже не менее 3000 тепловизионных систем различного назначения поставлено отечественным и зарубежным заказчикам.

topwar.ru

Хроники тепловидения. Часть 3 » Военное обозрение

Атакующая бронированная машина, наверное, как ни один другой участник боя нуждается в тепловизионной технике. И дело здесь не только в поиске целей из разряда себе подобных, а в своевременном обнаружении в дневное и ночное время в любых условиях танкоопасной пехоты, которая порой оснащена крайне эффективными системами вооружения. Появление тепловизоров в танковой истории немного скорректировал выражение «Основная боевая дальность ночью равна половине боевой дальности днём», справедливое для активных приборов ночного видения поколения 0 и 1, на новое - «Основная боевая дальность ночью равна боевой дальности днём».

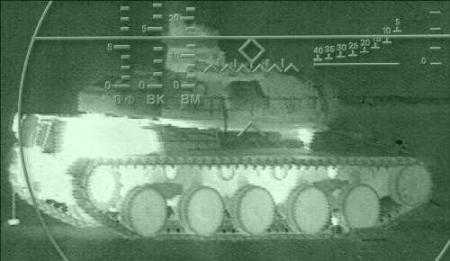

Отечественные танкисты стартовали с тепловизора «Агава-2», появившегося впервые на Т-80УМ в 1992 году и очень тепло встреченный Министерством обороны – создатели получили премию имени Котина. Уже к тому времени отставание отечественной военной промышленности в данном направлении от Запада принимало угрожающие масштабы.

"Агава-2" Источник - thesovietarmourblog.blogspot.ru

Примечательно, что на «Агаве-2» впервые для танка советской разработки видеоизображение выводилось на экран телевизионного типа. Предшественником был тепловизор «Агава», который был выпущен в количестве 17 штук, но армия отказалась от финансирования закупок и определила новые требования, которые и реализовали во второй итерации. Поле зрения у прицела «Агава-2» было вдвое больше (2,5′ х 4° вместо 1,3° х 1,9° у предшественника), число элементов разложения по вертикали в 2,5 раза больше (256 элементов вместо 100 элементов), дальность опознавания цели типа «танка» увеличили сразу на 20-30 % до 2600 метров. К началу 2000-х годов «Агава-2» и морально, и технически изрядно устарела, что заставило функционеров от оборонной промышленности искать новые пути. Нашли их во Франции у компаний Thales и Sagem, которые предоставили свои модели Catherine-FC и Matiz, соответственно, в качестве ядра тепловизионного прицельного комплекса «Эсса». Разрешение матрицы прицела 754x576 пикселей, обнаружение пехоты французы гарантируют на дистанциях до 6 км, бронированных автомобилей на 10 км, вертолётов на 14 км, а самолётов на 18 км. Французы продали нам одноканальную тепловизионную технику второго поколения, работающую в диапазоне 8-12 мкм. Самое интересное, что происхождение прицела «Эсса» также нельзя назвать полностью отечественным – его разработали в белорусском КБ «Пеленг» и к настоящему времени таким интернациональным прицелом оборудовано часть семейства Т-90, Т-80 и Т-72 с его вариантами, а также экспортные модификации. В тоже время, в соответствии с требованиями главного заказчика, на Вологодском оптико-механическом заводе по французской лицензии также организована сборка аналогичных тепловизоров. Не обошли вниманием в Вологде и легкую технику - комбинированный прицел наводчика собственной разработик ППНД Б03С03 «Содема» для БМП-3М также создан вокруг охлаждаемой матрицы Catherine-FC. Белорусы на «тюнингованном» собственными силами Т-72БЭМ установили уже обновленную многоканальную версию прицельного комплекса «Эсса-72У».

Прицел "Агат- МДТ". Источник - shvabe.com.
Россия собственными силами работает над новыми танковыми тепловизорами. В частности, ОАО "Красногорский завод им. С.А. Зверева" (ОАО КМЗ) разработал, как они утверждают, первый отечественный прицельно-наблюдательный комплекс для командира танка «Агат-МДТ» на основе неохлаждаемого фотоприемного устройства 3 поколения производства НПО "Орион", имеющего разрешение 640x512 пикселей с шагом в 15 мкм. Открытые источники утверждают, что спектральный диапазон данного тепловизора простирается от 3 до 5 мкм. Ночной канал обеспечивает дальность обнаружения человека до 1400 метров в танковом варианте, а в модификации для БМПТ до 1000 метров («Агат – МР»). Также КМЗ предлагает тепловизор «Ноктюрн» с дальностью обнаружения танка по тепловой сигнатуре не менее чем за 7,5 километров и может использоваться при модернизации Т-72 взамен приборов наведения 1А40 и 1К13. Похоже, что ОАО КМЗ, входящий в состав всемогущего «Швабе», становится головным разработчиком тепловизионной техники для российских тяжелых бронированных машин. В их ассортименте появился охлаждаемый тепловизор для наводчика танка «Ирбис – К» на российской элементной базе (кадмий-ртуть-теллуровая светочувствительная пленка), способный различать контрастные тепловые цели на дальности до 3250 метров.

Прицел наводчика 1ПН-96МТ Источник - gurkhan.blogspot.ru
1ПН-96МТ – один из последних тепловизоров для наводчика танка, разработанный на Вологодском оптико-механическом заводе, предназначенный для модернизации серии Т-72. Согласно открытым данным, прицел базируется на импортном микроболометре UFPA 640х480, что обеспечивает ему дальность обнаружения танка на 3000 метров. На данный момент есть информация, что в России освоили производство собственных неохлаждаемые микроболометров, которые будут использовать в качестве ядра тепловизоров для семейств «Армата», «Курганец» и «Тайфун». Мы стали четвертой страной в мире после США, Франции и Китая, сумевшей развить собственное производство такого уровня сложности. Сообщается, что матрица, головным разработчиком которой выступает московское ЦНИИ «Циклон». устанавливается на ПЗРК «Верба» и «Игла».

M60A3 TTS - первый серийный танк с тепловизором. Источник - commons.wikimedia.org
Танкостроение вероятного противника внедрило тепловизионный прицел гораздо раньше – в 1979 году на M60A3 TTS (Tank Thermal Sight) появился прицел наводчика AN/VSG-2 имеющий окулярную отводку тепловизионного канала командиру. Испытывали прицел в полигонных условиях с 1977 года, а с 1981 принялись доводить стоящие на вооружении танки до уровня M60A3 TTS. В дальнейшем тепловизор усовершенствовали до версии GPTTS и экспортировали для монтажа на южнокорейский «тип 88». Американский «Абрамс» с самого рождения обладал тепловым зрением в классическом уже диапазоне волн 8-12 мкм – у наводчика установили прицел GPS (Gunner periscop sight), что позволяло уже в начале 80-х годов различать тепло на дальности до 2000 м. В версии М1А2 тепловизор подарили и командиру танка в виде панорамного наблюдательного прибора CITV (Commanders Independent Thermal Viewer) с обзорностью по азимуту 3600 и по углу места - от -100 до +200.

Оптика EMES-15 на Леопард -2А5. Источник - Wikimedia Commons
Немецкая оружейная промышленность не отставала – на «Леопард-2» установили прицел наводчика EMES-15 с тепловизионным каналом, которым он делится с командиров танка. Однако, такая информационная ограниченность не устраивала бундесвер и в очередной модификации немецкий танк получает комбинированный перископический прибор кругового обзора PERI-RTW90 от всемирно известной Zeiss.

Перископический прибор кругового обзора PERI-RTW90 командира танка "Леопард-2". Источник - ЗВО.
Французский «Леклерк» при рождении также не имел отдельного тепловизионного канала для командира, в то время как наводчик работал с прицелом HL-60 с двумя полями зрения (1,9х2,90 и 5,7х8,60) и делился своим тепловым зрением с командиром. Британцы аналогичную технику установили на свой «Челленджер – 2» в виде прицела VS580-10-05 от французской SFIM. Эта же компания разработала тепловизионную технику (командирский прицел «Касимир») для бразильского танка EE-T2 «Озорио». Теперь понятно, почему Россия в 2000-х обратилась к французам за помощью в разработке танкового тепловизора? Рабочие места наводчика БМП М2 «Брэдли» и «Мардер» в варианте А3, в отличие от британских и французских аналогов, также оснащались тепловизионными прицелами. Интересно, что с внедрением тепловизионных прицелов в систему управления огнем танков, модернизации подверглись лазерные дальномеры. Рабочее тело лазера перевели с иттриево-алюминиевого граната на углекислый газ, что позволило генерировать луч с длиной волны 10,6 мкм, благодаря чему его можно применять в качестве осветителя для тепловизоров, функционирующих на длинах волн 8-12 мкм. Излучение лазера, принятое тепловизором, помогает оператору точнее опознавать цель за счет увеличения её контрастности при лазерной подсветке. Европейские оружейники отдали пальму первенства американцам в теме оснащения танков тепловизионными прицелами, но вот ПТУР с тепловизором у них появился раньше. Им стал прицел MIRA-2 для комплекса «Милан» совместной разработки Франции, Германии и Великобритании с приличной для конца 70-х годов дальностью обнаружения «теплой» цели в 3200 метров. Вся указанная зарубежная танковая тепловизионная техника в качестве фотоприемника использует линейки из ряда полупроводниковых детекторов (около 120 элементов) на основе соединений ртути, кадмия и теллура (матрица КРТ). Фотоприемник требует охлаждения до -196 градусов и ниже, а картинка местности фокусируется на нем за счет вращающегося зеркала. Это техника первого поколения тепловизоров, в котором приемники собраны в линейку или матрицу и не имеют встроенных систем схем считывания и обработки сигналов - есть лишь усилители, расположенные в неохлаждаемой зоне. В технике второго поколения детекторы объединяются с процессорами, осуществляющими считывание и первичную обработку сигналов непосредственно в плоскости приемника. Это дает компактность, а значит можно увеличивать число чувствительных элементов до 1000 и более, что обеспечивает почти телевизионное (конечно, для конца 80-х годов) качество тепловой картинки местности.
Современная западная бронетехника освоила уже совсем другие высоты тепловизионного зрения – Леопард 2 Revolution оснащается полностью цифровой системой управления огнем, в которой командир располагает оптико-электронным прицельным комплексом SEOSS (Stabilized Electro-Optical Sight System). В комплекс встроен новейший тепловизионный прицел 3 поколения Sapphire.

Головная оптика СУО SEOSS. Источник - rheinmetall-defence.com
В варианте 2А7 в СУО SEOSS применяется тепловизоры ATTICA от компании Cassidian Optronics (входит в состав AIRBUS) по одному для командира и наводчика. Система ситуационной осведомлённости SAS 360 (Situational Awareness system), предлагаемая в качестве бонуса в последних модификациях немецкой кошки, также оснащена тепловизорами с функциями обнаружения целей и слежения за ними. Заокеанские «коллеги» в новейшей модификации Абрамса M1A2 SEP V3 также заменили тепловизоры на технику 3 поколения IFLIR, умеющую работать в средних и длинных волнах, а также отображающую обстановку в формате FullHD на мониторах наводчика и командира. Аналогичные тенденции массового перехода на фотоприемные устройства тепловизоров с кратным увеличение числа чувствительных элементов наблюдаются в тяжелой бронетехнике остальных стран НАТО.

topwar.ru

В тепловизоре нас не видно » Военное обозрение

Прогресс в области военной техники каждый год выдает какие-нибудь новшества. Например, несколько лет назад появились пригодные для использования на вертолетах, бронетехнике и даже на стрелковом оружии тепловизоры. Тепловизор засекает чувствительной матрицей тепловой поток от нагретого предмета, который в окуляре прибора выглядит или белым, если прибор черно-белый, или красным, если прибор цветной.
Американская армия испытала тепловизоры во время второй иракской войны и пришла от них в неудержимый восторг. Ночью на фоне охладившейся пустыни силуэт танка был четко и ясно виден за километры — так, что можно было наводить оружие по тепловизионному изображению. После такого успеха армия США стала тысячами закупать чувствительные тепловизоры. Кроме того, BAE Systems по контракту создает для Армии США комбинированный прибор ночного видения и тепловизор, выполненный в виде очков. Разработка этих очков получила бюджет в 434 млн. долларов.

По мере накопления боевого опыта использования тепловизоров и появления в Интернете роликов, в которых демонстрировалось, как вертолет с тепловизионным прицелом расстреливает противника, будто на полигоне, стала постепенно распространяться своего рода «тепловизионная боязнь». Мол, американцы, оснащенные тепловизионными прицелами, могут ночью отстреливать противника, словно в тире. Разумеется, все это примерялось на российскую армию, пока что лишенную такого же количества тепловизионных приборов, и из этого делались душещипательные выводы: мол, американцы могут нас победить в войне.

Тепловизор дает тактические преимущества

Однако, несмотря на все достоинства, тепловизор пока еще довольно редкая штука даже для американской армии, в которую к началу 2012 года было поставлено около 13 тысяч тепловизионных приборов. Вертолеты и бронетехника ими уже оснащены, но вот у пехоты пока что тепловизоров не в избытке. Причина — довольно высокая цена, большой вес (самый легкий прибор для стрелкового оружия весит 1,7 кг, а пулеметный тепловизионный прицел весит 3,2 кг), а также сложности с электропитанием. К тому же компактные тепловизоры не имеют систем охлаждения матрицы, так что их дальность действия, разрешающая способность и четкость изображения далеко отстают от вертолетных прицелов.

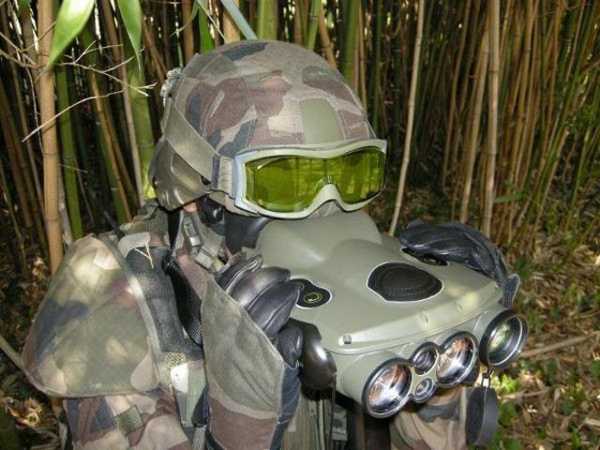

Впрочем, даже если во взводе есть только один разведывательный тепловизор (вроде французского бинокля Sophie весом около 2 кг и дальностью опознавания человека в 1200-1300 метров), а пулеметы оснащены тепловизионными прицелами, то это дает существенное преимущество над противником в ночном бою. Тепловизоры позволяют увидеть позиции и перемещения противника, корректировать пулеметный огонь и нанести потери с максимальной дальности стрельбы, а дальше уже дело довершат пехотинцы с обычными приборами ночного видения.

Вообще, с развитием ночных приборов появилась тенденция: до 70% огневых контактов происходит ночью. Это и понятно: оснащенная ночными приборами сторона всеми силами старается реализовать свое техническое преимущество.

Так что вопрос о применении тепловизоров не стоит недооценивать. Даже если их у противника немного, можно потерпеть поражение. Впрочем, есть также тенденция преувеличения возможностей тепловизоров, которая явно используется для пропаганды, подавляющей боевой дух вероятного противника. «Тепловизионная боязнь» явно раздувается сознательно. Но мы это уже проходили. Новое оружие поначалу всегда вызывало такую «боязнь», пока не находились средства противодействия.

От поликарбоната до ватника

Как только это стало понятно, отечественная «выживальщическая» общественность стала интенсивно шевелить мозгами на тему того, как побороть новейшую технику потенциального супостата чем-то простым, вроде кирпича. Хотя сами по себе выживальщики часто вызывают лишь усмешку многими своими наивными представлениями, надо все же отдать должное: именно в вопросе обмана тепловизоров потенциональных захватчиков родных лесов и болот им удалось продвинуться далеко вперед. Все делалось по науке. На форумах устраивался мозговой штурм, а потом высказанные предложения проверялись в походно-боевых условиях с помощью охотничьего тепловизора. Он хоть и не столь хорош, как вертолетный тепловизионный прицел, но все же позволял оценить возможности техники и придуманного средства ее обмана. Выводы иллюстрировались фотоснимками.

Были высказаны и проверены, без особого преувеличения, десятки рацпредложений от народных изобретателей. Результат оказался, так скажем, потрясающим.

Оказалось, что самые простые и подручные материалы довольно легко блокируют тепловое излучение от тела, воспринимаемое тепловизором, что позволяет или замаскироваться (в приборе под маскировкой будет видно темное пятно там, где спрятался человек), или сильно размыть контуры теплового пятна. Последнее также весьма важно, поскольку затруднить опознавание цели так же важно, как скрыться от взгляда противника совершенно.

Первое. Существует много материалов, которые блокируют тепловое излучение. К ним относится стекло, способное скрыть тепло даже от весьма чувствительного датчика и на близком расстоянии, практически в упор. Прекрасный результат показал легкий лист сотового поликарбоната, не хуже, чем у стекла. На удивление неплохо выступил обычный полиэтилен, прозрачный для теплового излучения. Полиэтиленовая пленка, конечно, не закрывала источник тепла полностью, но зато сильно размывала его контуры. Среди растительности человека под полиэтиленовой накидкой разглядеть было бы весьма трудно.

Принцип оказался прост. Для блокирования теплового излучения, воспринимаемого тепловизором подходит любой материал, который сам плохо нагревается, не переизлучает и не отражает тепло. Чем хуже теплопроводность материала — тем лучше. К примеру, неопреновый гидрокостюм выглядит в тепловизоре черным. Один из участников мозгового штурма сделал удивительно простую и эффективную вещь — противотепловую маску на лицо. Он взял пищевую фольгу и полиэтилен, переложил их в несколько слоев и прошил для прочности. Затем он взял кусок туристической пенки (обычно это вспененный полиэтилен или этиленвинилацетат), прорезал в нем две узкие прорези для глаз, а снаружи прикрепил вышеописанный теплоотражатель. Походив в ней несколько минут, чтобы вся конструкция прогрелась теплом тела, он сделал снимок на тепловизор. На нем лицо было закрыто черным квадратом, в котором ярко горели, как у инопланетянина, две прорези для глаз. Автор разработки говорит, что прорези для глаз можно закрыть стеклом. Думается, что старая добрая ватно-марлевая маска из советского учебника по гражданской обороне покажет не худший результат.

Второе. Были проведены натурные испытания в условиях густой растительности, кустарника и особенно камыша. Оказалось, что в камышовых зарослях тепловизор человека не различает. Тепловой поток блокируется стеблями камыша, в которых циркулирует вода, что создает охлаждаемый экран. То же самое можно сказать о густой траве, густой листве, густом кустарнике. Все это преграда, за которой тепловизору трудно что-то разглядеть. Выживальщики от этого воспряли духом. Если американцы попробуют прочесать ночью наши леса, обладающие густым подлеском, то им в этом тепловизор не особо поможет. Все же, Россия — не Ирак, и условия тут другие.

Из этого был сделан вывод, что всякого рода щиты и укрытия из камыша, а также из фанеры могут быть вполне эффективной маскировкой от тепловизора. Это может быть, к примеру, самая обычная, плотная камышовая циновка. Главное — не подогревать ее теплом своего тела.

Поскольку климат России несколько отличается от Ирака, и тут бывают такие погодные явления, как дождь, снег и влажный туман, то было выяснено, что это также помогает против тепловизоров. Вода в пластиковой бутылке, к примеру, полностью скрывала тепло от нагретого паяльника. Мокрая накидка, например, плащ-палатка, скрывает тепло не полностью, но зато весьма ощутимо размывает тепловое пятно, делая его трудноузнаваемым. В мокром от дождя лесу от тепловизора будет мало проку.

Третье. Неплохо маскируют от тепловизора некоторые виды одежды. Судя по отзыву экспериментаторов, наилучшими оказались классические образцы: ватники, ватные штаны, бушлаты. Весьма неплохо показал себя мех, но не всякий. Лучше подходит мех с полым волосом, в наибольшей степени теплоизолирующий.

Американские стратеги могут скрежетать зубами: ватник и тут защищает русских. Водка тоже может быть средством защиты. На холоде даже небольшое количество спиртного ведет к сужению периферийных сосудов тела, что ведет к тому, что конечности охлаждаются и становятся менее заметны в тепловизоре. Можно все тело прикрыть защитой, но ярко светящиеся теплом руки могут человека выдать, особенно вблизи. Главное — не увлекаться и помнить об опасности обморожения.

Но это еще не все открытия. Из наиболее примечательного оказалось, что очень эффективным средством против тепловизора является обычный зонтик. Под открытым зонтом человек в тепловизоре не виден. Зонт блокирует тепловой поток от тела, но при этом сам не нагревается и тепло не переизлучает. Такой же эффект имеет палатка, да и вообще любой тканевый навес, расположенный на некотором расстоянии от людей.

Щит от тепловизора

Таким образом, усилиями общественности было показано, что тепловизор можно сделать бесполезным самыми простыми средствами, изготовляемыми из подручных материалов. Можно довольно легко замаскироваться на позиции, закрыть от теплового обнаружения огневую точку или позицию снайпера. При желании можно укрываться от обнаружения тепловизором даже в движении. Для этого потребуется ростовой щит, предположим из поликарбоната или легкой фанеры, который боец несет впереди себя левой рукой, для чего на щите делается специальное ременное крепление (обязательно теплоизолированное от щита). В щите проделывается бойница для наблюдения, закрытая прозрачной пластмассой или закаленным стеклом. Сам щит должен иметь маскировку и от визуального наблюдения: камуфляжную окраску и прикрепленные к нему стебли и ветки.

Тактически такой щит наиболее применим, во-первых, ночью, во-вторых, в сочетании с другими препятствиями, например, деревьями, кустами, строениями (но надо помнить, что каменные строения, нагретые солнцем, ночью светятся в тепловизоре и могут демаскировать того, кто пройдет на их фоне). Двигаться с ним лучше приставным шагом, следя за тем, чтобы щит не шевелил ветки деревьев и кустов (это будет видно в тепловизоре). Можно встать на колено и поставить щит перед собой, можно лечь и положить его перед собой или накрыться им. Для стрельбы надо немного повернуться в сторону, держа оружие наизготовку, но после выстрела (даже с ПБС; в тепловизоре нагретое теплом тела и выстрелов оружие будет гореть ярким пятном) надо тут же сменить позицию и укрыться щитом. Еще надо помнить, что частая стрельба из-за щита скоро приведет к тому, что горячие пороховые газы могут образовать в тепловизоре светлый ореол вокруг щита. Так что позицию желательно менять как можно чаще.

Обсуждается также возможность создания специальной теплоизолирующей экипировки, резко снижающей заметность в тепловизоре. Возможно, что такой комплект создать можно и он будет эффективен. Но вряд ли он будет широко распространен. Скорее всего, его будут использовать в спецназе и разведке. Для остальной армии останутся более простые и доступные средства тепловой маскировки вроде вышеописанных щитов или тканевых пологов и накидок, в особенности если это будет массовая армия.

topwar.ru
