В начале 90-х годов прошлого века армии Израиля понадобилось новое автоматическое стрелковое оружие. Автомат Galil еще представлял некоторый интерес, но уже устарел, из-за чего и был объявлен конкурс на новое оружие. Незадолго до объявления о закупках нового оружия компанией IMI (Israel Military Industries), которая тогда еще была государственной, в инициативном порядке были начаты работы по новому автомату. Тем не менее, создание оружия дело небыстрое и руководство ЦАХАЛа решило профинансировать проект IMI, а до запуска его в серию закупить некоторое количество американских винтовок M16. И правда, автомат пошел в серию более чем через 10 лет после начала работ над ним. За это время IMI успели стать частной фирмой и переименоваться в IWI (Israeli Weapons Industries Ltd).
Чувствуя современные тенденции в оружейном деле, IMI изначально разрабатывали не один образец оружия, а целый комплекс на основе одной механики и максимально унифицированных деталей. Прототип линейки был показан публике в середине 90-х под названием M-203. Правда, вскоре, чтобы автомат не путали с подствольным гранатометом, его переименовали в AAR – Advanced Assault Riffle (прогрессивная штурмовая винтовка). В 1998 году автомат наконец получил название, которое больше не менялось: TAR-21, что расшифровывается как Tavor Assault Riffle 21 century – штурмовая винтовка XXI века «Тавор». Автомат был назван в честь легендарной горы, в русской транскрипции называющейся Фавор.
Главная особенность комплекса TAR – компоновка булл-пап. Автоматика оружия работает за счет отвода пороховых газов, газоотводный узел расположен в корпусе оружия над стволом. Газовый поршень жестко связан с затворной рамой и поэтому имеет длинный ход. Запирание ствола во всех версиях автомата осуществляется поворотом затвора (семь боевых упоров). Детали для экстракции гильз расположены на затворе. Что интересно, инженеры IMI предусмотрели возможность небольшой переделки затвора, благодаря чему гильзы могут выбрасываться через специальное окно на левой стороне ствольной коробки (по умолчанию гильзы вылетают справа). Стрелки-левши будут благодарны. Аналогичная ситуация с рукояткой заряжания – вырезы под нее имеются с обеих сторон пластикового корпуса; с затворной группой она жестко не связана и при стрельбе неподвижна. Ударно-спусковой механизм «Тавора» не имеет каких-либо революционных нововведений. Он выполнен по курковой системе и расположен, как и у других автоматов схемы булл-пап, в прикладе. УСМ имеет два режима огня – одиночный и автоматический. Переключение происходит при помощи флажка, расположенного над пистолетной рукояткой, опять же, с двух сторон. Трехпозиционный переводчик (предохранитель, одиночный и автоматический) связан с УСМ жесткой тягой, как и спусковой крючок. В большинстве типов оружия линейки Tavor используются патроны 5,56х45 НАТО, но это не единственный вариант (подробнее немного позже). Магазины также соответствуют стандартам Североатлантического альянса. Штатный коробчатый магазин для «Тавора» вмещает 30 патронов. Скорострельность базового автомата лежит в пределах 750-900 выстрелов в минуту.
Штурмовая винтовка Tavor TAR-21
Большая часть корпуса автомата, за исключением нескольких легкосплавных и стальных деталей, выполнена из ударопрочного пластика. Спусковая скоба базового TAR-21 имеет большие размеры и полностью закрывает пальцы стрелка. По причине компоновки булл-пап для удобства прицеливания на автомат была установлена «ручка для переноски». Кавычки здесь применены по той причине, что прорезь между ручкой и корпусом автомата достаточно мала, чтобы в нее можно было просунуть пальцы. Конструкторы предусмотрели возможность неполной разборки оружия в полевых условиях и без применения инструмента. Для этого нужно вытолкнуть штифт, расположенный вверху ствольной коробки перед затыльником (для этого можно использовать патрон), откинуть затыльник вниз-назад и вынуть затворную раму. После этого можно проделывать остальные операции по разборке оружия.
На ранних версиях TAR-21 прицельные приспособления отсутствовали вообще. Позже, на серийных образцах, появились открытые складные мушка и целик. Более поздние серийные TAR-21 комплектуются коллиматорным прицелом ITL MARS со встроенный лазерным целеуказателем. Для действий в ночных условиях за прицелом можно установить соответствующий прибор ночного видения. Определенный интерес представляет «интегрирование» коллиматорного прицела с автоматом: при взведении оружия автоматически включается подсветка прицела, выключается она также сама, по разряжении автомата.
Сейчас в производстве находятся следующие модификации «Тавора»:
— TAR-21. Базовая модель под патрон 5,56х45 мм НАТО.
— GTAR-21. Grenade-TAR – базовая модель с узлом для крепления подствольного гранатомета M203.
— MTAR-21. Micro-TAR – субкомпактный автомат с 33-сантиметровым стволом, общей длиной 59 см и сухим весом всего в 2,9 кг. Также для уменьшения габаритов большая спусковая скоба во всю пистолетную рукоять заменена на малую традиционную. MTAR-21 делался как персональное оружие самообороны (PDW) для экипажей бронемашин, расчетов орудий и т.д. Также для MTAR-21 существует специальный комплект под названием Convertion Kit to 5.56/9х19 mm, состоящий из ствола, затворной рамы и приемника магазинов. После установки комплекта на автомат он может использовать для стрельбы патроны 9х19 мм Парабеллум, что делает из компактной штурмовой винтовки самый настоящий пистолет-пулемет.
— STAR-21. Sniper-TAR – снайперская винтовка. Комплектуется оптическим прицелом и сошками. В остальном аналогична базовому автомату.
— TC-21. Tavor Carabine – гражданская версия TAR. Не имеет возможности вести огонь очередями, комплектуется магазином на 10 патронов и оснащается своеобразной «подушкой» под щеку на верхней стороне ствольной коробки.
С 2000 года различные версии TAR в ограниченных количествах поступали на вооружение разных подразделений израильской армии, в первую очередь, спецназа. В это время в одной из пехотных школ ЦАХАЛ были проведены учения, в ходе которых два взвода, один из которых был вооружен «Таворами», а другой M16, в одинаковых условиях штурмовали здание с условным противником и вели городской бой. По результатам учений TAR был признан более точным и удобным в эксплуатации оружием. Единственный минус, который отмечали израильские военные – цена. TAR в базовой комплектации стоит более тысячи долларов США. Американские M16, в свою очередь, поставляются в Израиль на льготных условиях, из-за чего они стоят в несколько раз меньше, чем TAR.
Экономическая сторона не смутила руководство израильской армии, и 31 марта 2004 года комплекс Tavor был принят на вооружение. До 2008 года в порядке замены устаревших типов в войска поступило 16 тысяч таких автоматов. Заинтересовались «Тавором» и зарубежные страны, причем не только в плане закупок. Так, например, бразильская фирма Taurus купила лицензию на производство TAR. С 2002 года «Таворы» поставляются в Индию, также эти автоматы закупаются Гватемалой, Португалией, Колумбией, Азербайджаном и Украиной. В последнем случае на территории Украины осуществляется окончательная сборка автоматов из израильских комплектующих. Тем не менее, до сих пор нет сведений относительно массовых закупок «Таворов» украинскими силовиками. Также некоторое количество TAR-21 имеется в Грузии, куда они попали в 2006 году в порядке военной помощи. Стоит отметить, что только в Израиле Tavor используются как стрелковое оружие для простого солдата – в армиях других стран они имеются в крайне ограниченном количестве и то, в основном в спецподразделениях.
topwar.ru
Автомат (штурмовая винтовка) Tavor TAR 21 (Израиль)
 |
| Tavor TAR 21 |
К началу 1990-х годов Армия Обороны Израиля (АОИ) столкнулась с необходимостью замены устаревших автоматов Galil на более современное и практичное оружие. И в 1993 году командованием АОИ было принято решение, что американская штурмовая винтовка М16 станет основным оружием для всех пехотных подразделений.
прототип Tavor
За несколько месяцев до того концерном компанией IMI (Israel Military Industries – позже компания IWI — Israeli Weapons Industries Ltd) в инициативном порядке, без заранее подписанного договора с армией была начата разработка новой штурмовой винтовки калибра 5.56×45 мм. И, несмотря на уже принятое решение о закупке винтовок М16, работа над проектом продолжилась, так как его посчитали оригинальным и перспективным.
В разработке нового оружия участвовали инженеры Залман Шевс, Борон Эрез и Амнон Шилони (Ниссан). Общее руководство проектом осуществлял заместитель генерального директора IMI — полковник запаса Моти Розен.
опытный образец Tavor
В середине 1990-х годов проект нового автомата был впервые представлен публике под обозначением «М-203». Впоследствии, дабы избежать путаницы с широко известным одноименным гранатометом, его переименовали сначала в AAR (Advanced Assault Rifle — Прогрессивная Штурмовая Винтовка), а немного позже автомат получил свое окончательное имя – Tavor ТАR 21 (Tavor Assault Rifle, 21 – слово Tavor обозначает гору на севере Израиля, а индекс 21 обозначает нацеленность оружия в 21 век).
В конце 1990-х – начале 2000-х годов автомат Tavor проходил испытания в подразделениях АОИ, в ходе которых были выявлены ряд недостатков нового оружия. Прицел не выдерживал никакой критики, пистолетная рукоятка была слишком толстой, солдаты затруднялись менять магазин при стрельбе лежа, также при стрельбе нередко случались отказы.
Постепенно все недостатки были устранены и в 2004 году автомат (штурмовая винтовка) Tavor TAR 21 стал поступать на вооружение отдельных частей силовых структур Израиля.
 |
| Tavor TAR 21 с установленным 40-мм подствольным гранатометом М203 |
В отличии от ряда других образцов, созданных компанией IMI автомат Tavor TAR 21 не является модернизированной или переделанной версией другого оружия.
Tavor TAR 21 является автоматическим оружием с магазинным питанием, воздушным охлаждением ствола и газовым двигателем автоматики, построенным по конфигурации буллпап (магазин и патронник находятся позади пистолетной рукоятки и спускового крючка, в прикладе).
Tavor TAR 21

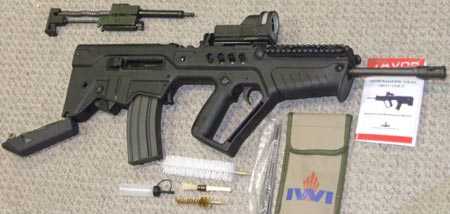

неполная разборка
Газоотводный узел находится над стволом и полностью скрыт корпусом оружия. Газовый поршень имеет длинный рабочий ход и жестко зафиксирован на затворной раме.
Затвор поворотный, запирается за ствол на 7 боевых упоров.
Выбрасыватель и отражатель закреплены на затворе, и для автоматов предусмотрены два взаимозаменяемых варианта затворов, обеспечивающих выброс стреляных гильз на правую или на левую сторону оружия, для чего в корпусе оружия сделаны два окна для выброса стреляных гильз.
Затворная рама движется внутри корпуса на одном направляющем стержне, над ним располагается возвратная пружина, частично скрытая внутри полого штока газового поршня.
Рукоятка заряжания обычно расположена слева над цевьем, но вырезы под нее сделаны с обеих сторон оружия и она может быть установлена как слева, так и справа. При стрельбе рукоятка остается неподвижной.
Ударно-спусковой механизм Tavor TAR 21 — курковый, расположен в прикладе.
Двусторонний предохранитель — переводчик режимов огня расположен на корпусе оружия над пистолетной рукояткой и обеспечивает 2 режима огня — одиночные выстрелы и очереди произвольной длины.
| TAR 21 | CTAR 21 | MTAR 21 | STAR 21 | TC 21 | |
| Калибр, мм | 5.56×45 NATO | ||||
| Длина, мм | 725 | 640 | 590 | 725 | 670 |
| Длина ствола, мм | 460 | 380 | 330 | 460 | 410 |
| Вес, кг | 3.27 | 3.18 | 2.95 | 3.67 | 3.19 |
| Магазин, кол. патронов | 20, 30 | 10, 20, 30 | |||
| Темп стрельбы, выстр/мин | 750 — 900 | —— | |||
Увеличенная спусковая скоба охватывает всю руку стрелка.
Первичная разборка Tavor легко производится в полевых условиях без использования инструментов. Для разборки оружия, достаточно вытолкнуть соединительный стержень в верхней задней части приклада. После чего затыльник приклада откидывается на шарнире назад-вниз, и наружу извлекается затворная рама в сборе.
Корпус оружия изготовлен из высокопрочных полимеров в сочетании с легкими сплавами (алюминий и т.п.), зацело с пистолетной рукояткой и спусковой скобой. В необходимых местах он усилен стальными вставками.
Ранние варианты Tavor TAR 21 открытых прицельных приспособлений не имели. Позже все автоматы стали комплектоваться складными мушкой и регулируемым целиком. Для Tavor штатным исходно считался достаточно «продвинутый» (и дорогой) коллиматорный прицел ITL MARS израильской разработки, включающий в себя еще и лазерный целеуказатель (ЛЦУ). При необходимости действий в темноте позади прицела MARS устанавливается специальный прибор ночного видения ITL Mini N/SEAS. На автоматах более поздних выпусков устанавливается более простой и дешевый коллиматорный прицел Meprolight, не имеющий ЛЦУ.
Питание Tavor TAR 21 осуществляется из магазинов от винтовки М16, стандартной емкостью на 30 или 20 патронов.
Автоматы серии Tavor TAR 21 со стандартным стволом могут комплектоваться подствольным 40-мм гранатометом М203 американской разработки.

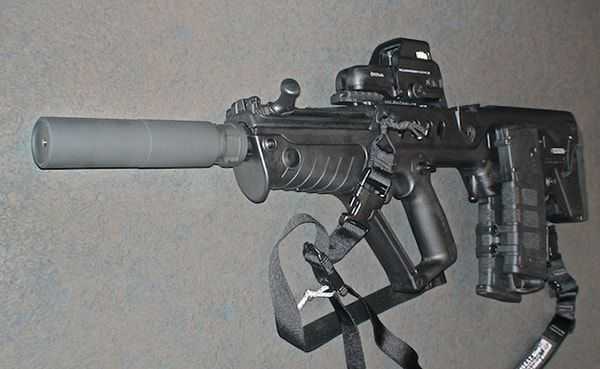

На ствол автоматов возможна установка специального глушителя звуков выстрела.
 |

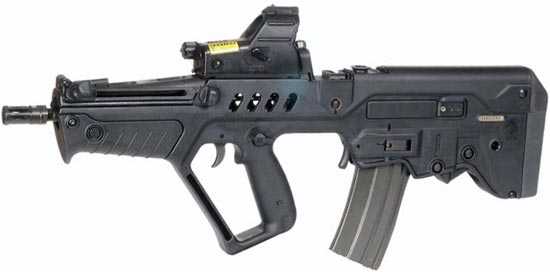

| Tavor CTAR 21 |
Семейство стрелкового оружия Tavor состоит из нескольких образцов, построенных на основе одной общей базовой конструкции, и включает в себя:
Tavor MTAR 21
калибра 5.56×45 мм
— TAR 21 (Tavor Assault Rifle) – стандартная штурмовая винтовка (автомат) со стволом 460 мм.
— CTAR 21 (Commando Tavor Assault Rifle) – укороченный вариант TAR 21 со стволом длиной 360 мм. Предназначен для командиров и солдат тыловых частей.
— MTAR 21 (Micro Tavor Assault Rifle) – компактная версия автомата, предназначенная для специальных подразделений и как личное оружие самообороны (PDW — Personal Defense Weapon) для офицеров, экипажей бронетехники и солдат тыловых служб, не нуждающихся в полноценной длинноствольной штурмовой винтовке. Имеет короткий ствол длиной 330 мм и может переделываться под пистолетный патрон калибра 9х19 мм путем замены ствола, затворной группы и установки специального адаптера в приемник для магазинов. Автоматы серии Micro-Tavor имеют традиционную спусковую скобу небольшого размера и цевье измененной формы.
— STAR 21 (Sharpshooter Tavor Assault Rifle) – снайперская винтовка, оснащенная оптическим прицелом и сошками.
— TC 21 (Tavor Carbine) – самозарядный карабин с укороченным до 410 мм стволом, специально созданный для гражданского рынка оружия.

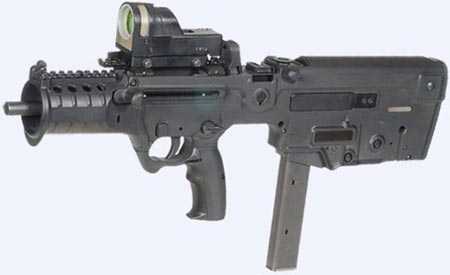

Tavor MTAR 21
калибра 9х19 мм
Семейство автоматов Tavor выполнено по схеме буллпап и соответственно имеет все достоинства и недостатки такой конструкции.
С одной стороны, такая схема позволяет изрядно уменьшить общую длину оружия при сохранении длинного ствола и вес. «Прямолинейная» конструкция (ствол находится на одном уровне с прикладом) обеспечивает высокую точность стрельбы. С другой стороны, окно гильзовыбрасывателя находится слишком близко к лицу стрелка, что исключает возможность попеременной стрельбы с правого или левого плеча — ситуация, часто имеющая место в городских боях на коротких дистанциях. И хотя винтовка легко переделывается в полевых условиях для стрельбы с левого плеча (достаточно выполнить неполную разборку, «перевернуть» затвор и вновь собрать оружие), для этого все же требуется некоторое время.
Сами израильские солдаты отмечают удивительную маневренность автомата, особо ценную при действиях в условиях населенных пунктов, удобство при стрельбе навскидку (даже лучше, чем у Micro UZI) и хорошую кучность стрельбы.
 |

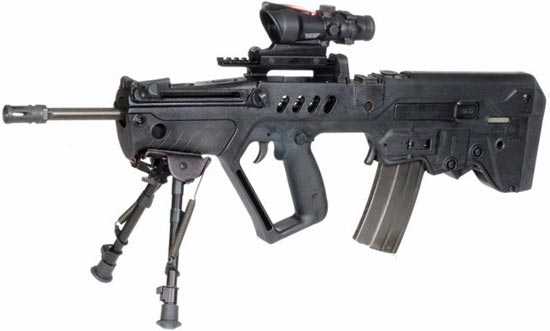

| Tavor STAR 21 |
Все претензии сводятся к неудобству смены магазинов, особенно в боевых условиях. Правда, существует мнение, что эта проблема возникает только у бойцов, привыкших к традиционному расположению магазинов. Новобранцы, начинающие свое знакомство с огнестрельным оружием сразу с Tavor, не испытывают неудобства.
Однако основная проблема Tavor состоит в высокой стоимости оружия, которая составила сумму около $1000, а американские M16, включенные в программу американской финансовой помощи Израилю, почти в десять раз дешевле.
Кроме вооружения Израиля, автоматы Tavor TAR 21 широко экспортируются и были приобретены для вооружения армий ряда стран Латинской Америки, Азии, Ближнего Востока, а также отдельных государств бывшего СССР.
 |

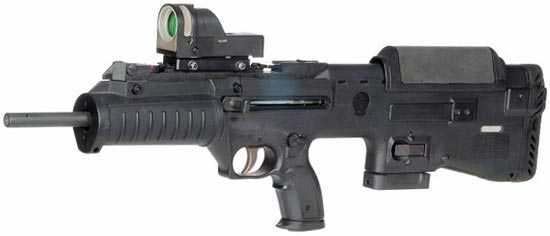

| Tavor TC 21 |
weaponland.ru
Израильская автоматическая винтовка Tavor TAR 21
Tavor tar 21 – новая израильская автоматическая винтовка, которая имеет 5.56 мм калибр. Штурмовая винтовка создавалась по схеме «булл-пап». В отличие от многих других образцов, которые создавались ИМИ («Иерихо», «Галиль»), tavor tar 21 не является переделанной либо модернизированной версией другого оружия. Израильская Военная Промышленность создала совершенно новую конструкцию.
К тому же «Тавор» разрабатывался инженерами в инициативном порядке, без подписанного заранее договора с Армией Обороны Израиля. Армия не нуждалась в приобретении нового оружия, ведь ее вполне удовлетворяли различные варианты М16 — от снайперских вариантов до карабина. Следует также отметить, что винтовки М16 покупаются по сниженным ценам с FMS (финансовая помощь Израилю от Америки), тогда как стоимость одного «Тавора» примерно 1000 долларов.
История создания
Командование ЦАХАЛа, выполнив обзор мирового оружия, в 1993 году приняло решение заменить устаревший автомат «Галиль» на штурмовую винтовку М16. Но Israel Military Industries за несколько месяцев до данного момента в инициативном порядке приступил к работе над новым оружием, проектируя его под патрон 5,56×45 мм. В результате проект сочли перспективным и было решено продолжить работы, даже несмотря на закупку автоматов из Америки.
Разработку IMI впервые представили публике под обозначением «М-203» в середине 1990-х годов. Позднее, дабы избежать путаницы с гранатометом, который имел такое же имя, автомат переименовали в AAR (прогрессивная штурмовая винтовка). Через некоторое время оружие получило окончательное имя Tavor tar 21.
Вначале 2000-х состоялись войсковые испытания TAR-21. Были выявлены определенные недостатки автомата:
- плохой прицел;
- ненадежность;
- в позиции лежа трудность смены магазина;
- толстая пистолетная рукоятка.
В 2004 году на вооружение части силовых структур Израиля поступил доработанный вариант Tavor tar 21.
Первый прототип
Первый концептуальный прототип Tavor tar 21 создавался не профессиональными конструкторами, а двумя гражданскими дизайнерами фирмы Formtech, которые совершенно не обладали опытом работы с оружием. Тем не менее, большинство деталей прототипа воплотились в конечном продукте. Чтобы снизить цену оружия, пришлось отказаться от:
- сложноустроенных опорных сошек;
- дорогостоящего приклада довольно сложной конфигурации.
«Тавор», как и другие современные образцы, разрабатывался с применением программного обеспечения CAD.
Общее руководство конечного проекта осуществлял Моти Розен, полковник запаса и заместитель генерального директора ИМИ. Также в работе принимали участие инженеры Амнон Шилони, Борон Эрез и Залман Шевс.
Текущий Статус
Армия Обороны Израиля никогда не брала обязательств по закупке «Тавора», однако весь процесс разработки осуществлялся в тесном сотрудничестве ИМИ и АОИ. В частности, АОИ разработала список технических требований к новинке. Первоначально планировалось окончить разработку в течение 3 лет, в 1995 году был готов прототип. В 1996 году опытные образцы проходили испытания в различных пехотных подразделениях.
На 1999 год главной проблемой «Тавора» было качество производства серийных образцов. Нередко случались отказы, но впоследствии все «детские болезни» были устранены.
В 2003 году были слухи, что с сокращением военного бюджета закупка винтовок «Тавор» будет заморожены. Военные закупки хотели сократить на более чем 1.1 миллиарда долларов. Однако «Тавор» спас контракт на продажу индийской армии винтовок «Тавор» израильского производства. Контракт оценивался в сотни миллионов долларов.
Конструкция
Штурмовая винтовка «Тавор» выполнен по известной схеме «булл-пап». Благодаря линейной схеме удалось обеспечить винтовке высокую точность стрельбы, но подобный подход имеет значительный недостаток – прицельные приспособления нужно размещать немного выше. Автоматика основана на отводе пороховых газов из ствола посредством газоотводного узла, расположенного над стволом и скрытого корпусом.
Газовый поршень, который жестко зафиксирован на затворной раме обладает длинным рабочим ходом. Ствол на 7 боевых упоров запирается поворотом затвора. По двум сторонам ствольной коробки есть окна для выброса отстрелянных гильз. Вырезы под рукоятку заряжания выполнены по обеим сторонам.
Tavor tar 21 — штурмовая винтовка калибра 5.56 мм, может использовать разные виды боеприпасов — М885, М193 и другие.
Корпус «Тавора» выполнен из высокопрочных полимеров вместе с применением легких сплавов (алюминий и тому подобное).
Первичную разборку легко произвести и в полевых условиях без применения инструментов. Для разборки оружия следует вытолкнуть соединительный стержень, который располагается в задней верхней части приклада. Затем затыльник приклада можно откинуть назад и вниз, и извлечь наружу затворную раму в сборе.
Гильзы выбрасываются вправо, однако штурмовая винтовка довольно легко переделывается под левосторонний выброс гильз. «Тавор» применяет стандартные магазины М16 (стандарт НАТО), что весьма удобно для снабжения.
Тактико-технические характеристики
Обзор TTХ следующий:
- Калибр — 5.56 мм.
- Используемый патрон — 5.56 мм NATO SS109/M855.
- Емкость магазина — 20-30 патронов.
- Общая длина — 720 мм.
- Длина ствола – 460 мм.
- Масса (неснаряженная) – 2,8 кг.
- Масса (снаряженная) – 3,635 кг.
- Усилие на спусковом крючке составляет 2,5-4 кг.
- Прицел – коллиматорный + лазерный.
- Режимы огня — одиночный/автомат.
- Темп стрельбы — 750-900 выстрелов/мин.
- Начальная скорость пули — 890м/сек.
Принадлежности
Так как «Тавор» изначально создан для замены семейства М16, то у него широкий спектр модификаций, а также принадлежностей для выполнения различных тактических задач:
- стволы разной длины;
- оптические/ночные прицелы;
- переходник для установки подствольного гранатомета М203;
- глушитель.
При необходимости винтовка дает возможность вести огонь винтовочными гранатами натовского образца, которые одеваются на ствол.
Tavor оснащается коллиматорным прицелом ITL МАRS, он имеет встроенный лазерный целеуказатель и инфракрасный прицел, что делает обзор боевой обстановки более интуитивным. В то же время «Тавор» не имеет собственного «металлического» прицела – это существенный недостаток. Слабым утешением станет тот факт, что при выходе из строя ITL МАRS (опустошение батарей или поломка), можно задействовать открытый металлический прицел, который находится на корпусе MARS. Некоторые виды винтовок оснащаются ITL N/SEAS, дополнительным прицелом ночного видения.
Особенности TAR-21
В сравнительных испытаниях «Тавор» имеет преимущества по определенным показателям:
- При использовании повышенная ударопрочность.
- Высокая функциональная надежность при применении в чрезвычайных условиях.
- Эргономическая разработка, которая позволяет повысить скрытность и комфорт пользователя.
- Постоянное круглосуточное применение без предварительной настройки.
- Компактная, точная, и сравнительно короткая винтовка с длинным стволом.
- Тыловой центр тяжести находится близко к телу пользователя, что обеспечивает надежное прицеливание и удержание по фронту в движении.
- Билатеральность, то есть возможность право-левостороннего использования.
- Точная и современная система прицеливания, которая крепится непосредственно к стволу.
- Антикоррозийное покрытие.
Модификации TAR-21
- GTAR-21 — вариант с креплением для 40-мм подствольного гранатомета.
- Tar-OICW – модернизированный вариант TAR-21, который включает в себя установку линии передачи данных, баллистического компьютера, лазерного дальномера и электронных прицельных приспособлений.
- CTAR-21 — компактная версия со сниженным весом и укороченным стволом, для сил специальных операций.
- MTAR-21 — наиболее компактный вариант.
- MTAR-21 модели X95R. Оснащен стволом в 330 мм. Под патрон 5,45×39 мм.
- MTAR-21 «Zittara» — модификация индийского производства, переделанного под индийский патрон 5.56×30 мм.
- MTAR-21 X95 7,62 – модификация под патрон 7,62×51 мм НАТО, что повысило эффективную дальность и больший летальный эффект.
- STAR-21 — снайперская версия с оптическим прицелом и сошками.
- T.C.-21 – гражданский укороченный самозарядный вариант.
Видео о Tavor tar 21
big-army.ru
Автомат Тавор TAR-21 фото, видео, описание, характеристики
Военные конфликты для Израиля не новость. Уроки, полученные в ходе боевых действий в городе, повлияли на разработку многих видов оружия, включая и новейшую автоматическую винтовку TAR-21 Tavor.
Новый автомат, разработанный для солдата XXI века, удобнее в обращении чем М16, а по точности стрельбы может потягаться со снайперскими винтовками.
История создания
Армия Израиля использовала Galil, принятые на вооружение аж в 1972 году. К середине 90-х годов они были признаны устаревшими и начались поиски замены. Ей стали американские винтовки М16, оказавшиеся не слишком надёжными и плохо приспособленными к городским боям.
Постоянно действующие на таких участках как Газа и Наблус, израильские солдаты всё время имеют дело с тесными пространствами – выскакивают из грузовиков и бронетранспортёров, входят в помещение, так что оружие должно быть как можно короче.
Параллельно закупкам М16 велась разработка израильского автомата компанией Israel Military Industries. За время разработки из государственной она стала частной и сменила название на IWI, через 10 лет представив публике автомат Tavor Assault Riffle 21 century.
Особенности
Штурмовая винтовка очень короткая и компактная, центр тяжести смещён назад, поскольку механика находится сзади. Благодаря этому основной вес ложится на плечо, стрелок меньше двигает стволом и может точнее стрелять.
Отличительной чертой автомата Тавор является компоновка булл-пап и расположение приклада на одной оси со стволом, что позволило повысить кучность и точность стрельбы.
Работа механики осуществляется энергией пороховых газов, предусмотрена модификация затвора, после которой гильзы выбрасываются через окно слева, также рукоятка заряжания может находиться на любой из сторон, как и флажок переключения режимов огня. Благодаря такой переделке автомат становится удобен для левшей.
Прицеливание ведётся с помощью ITL MARS и лазерного целеуказателя, который активируется снятием с предохранителя и выключается постановкой автомата на предохранитель. Это позволяет никогда не забывать включать или выключать его и экономно расходовать батарею.
Используются магазины с винтовки М16 и патроны 5.56 мм NATO SS109/M855, что даёт возможность не беспокоиться о каких-то специфических боеприпасах.
Имеется возможность установки стволов различной длины, подствольного гранатомёта М203 и глушителя.
Скорострельность находится на уровне 750-900 в/мин.
Для минимального веса значительную часть корпуса изготовили из пластика, остальные части сделаны из легкосплавных металлов и стали.
MTAR-21
Модернизированный вариант, отличающийся меньшими длиной и весом. Длина ствола этой компактной штурмовой винтовки всего 380 мм, вес – 2,9 килограмма. Получил популярность в отрядах специального назначения, изначально делался в качестве персонального оружия самообороны экипажей различных машин.
Может превращаться в пистолет-пулемёт калибра 9х19 мм с помощью Convertion Kit, содержащий в себе новый ствол, затворную раму и приёмник магазина.
Использование
Начиная с 2000 года, Тавор начали появляться в спецподразделениях израильской армии. Автомат сразу же признали более удобным, точным и надёжным чем М16, но обладающим заметно большей ценой, составляющей 1000-1300 долларов.
13 марта 2004 года автоматическую винтовку приняли на вооружение, благодаря чему более 16000 устаревших Galil и М16 были заменены на новинку к 2008 году.
Другие страны, например, Португалия, Колумбия и Азербайджан, заинтересовались автоматом и начали покупать его.
Интересно, что лишь израильские солдаты его используют как обычное стрелковое оружие, во всех остальных странах TAR-21 доступен лишь спецподразденениям.
tanksdb.ru
Tavor TAR-21. . Чёрт побери
В начале 90-х годов прошлого века армии Израиля понадобилось новое автоматическое стрелковое оружие. Автомат Galil еще представлял некоторый интерес, но уже устарел, из-за чего и был объявлен конкурс на новое оружие. Незадолго до объявления о закупках нового оружия компанией IMI (Israel Military Industries), которая тогда еще была государственной, в инициативном порядке были начаты работы по новому автомату.
Тем не менее, создание оружия дело не быстрое и руководство ЦАХАЛа решило профинансировать проект IMI, а до запуска его в серию закупить некоторое количество американских винтовок M16. И правда, автомат пошел в серию более чем через 10 лет после начала работ над ним. За это время IMI успели стать частной фирмой и переименоваться в IWI (Israeli Weapons Industries Ltd).
• Чувствуя современные тенденции в оружейном деле, IMI изначально разрабатывали не один образец оружия, а целый комплекс на основе одной механики и максимально унифицированных деталей. Прототип линейки был показан публике в середине 90-х под названием M-203. Правда, вскоре, чтобы автомат не путали с подствольным гранатометом, его переименовали в AAR – Advanced Assault Riffle (прогрессивная штурмовая винтовка).
• В 1998 году автомат наконец получил название, которое больше не менялось: TAR-21, что расшифровывается как Tavor Assault Riffle 21 century – штурмовая винтовка XXI века «Тавор». Автомат был назван в честь легендарной горы, в русской транскрипции называющейся Фавор.
• Главная особенность комплекса TAR – компоновка булл-пап. Автоматика оружия работает за счет отвода пороховых газов, газоотводный узел расположен в корпусе оружия над стволом. Газовый поршень жестко связан с затворной рамой и поэтому имеет длинный ход. Запирание ствола во всех версиях автомата осуществляется поворотом затвора (семь боевых упоров). Детали для экстракции гильз расположены на затворе.
• Что интересно, инженеры IMI предусмотрели возможность небольшой переделки затвора, благодаря чему гильзы могут выбрасываться через специальное окно на левой стороне ствольной коробки (по умолчанию гильзы вылетают справа). Стрелки-левши будут благодарны. Аналогичная ситуация с рукояткой заряжания – вырезы под нее имеются с обеих сторон пластикового корпуса; с затворной группой она жестко не связана и при стрельбе неподвижна.
• Ударно-спусковой механизм «Тавора» не имеет каких-либо революционных нововведений. Он выполнен по курковой системе и расположен, как и у других автоматов схемы булл-пап, в прикладе. УСМ имеет два режима огня – одиночный и автоматический. Переключение происходит при помощи флажка, расположенного над пистолетной рукояткой, опять же, с двух сторон. Трехпозиционный переводчик (предохранитель, одиночный и автоматический) связан с УСМ жесткой тягой, как и спусковой крючок.
• В большинстве типов оружия линейки Tavor используются патроны 5,56х45 НАТО, но это не единственный вариант (подробнее немного позже). Магазины также соответствуют стандартам Североатлантического альянса. Штатный коробчатый магазин для «Тавора» вмещает 30 патронов.Скорострельность базового автомата лежит в пределах 750-900 выстрелов в минуту.
• Большая часть корпуса автомата, за исключением нескольких легкосплавных и стальных деталей, выполнена из ударопрочного пластика. Спусковая скоба базового TAR-21 имеет большие размеры и полностью закрывает пальцы стрелка. По причине компоновки булл-пап для удобства прицеливания на автомат была установлена «ручка для переноски». Кавычки здесь применены по той причине, что прорезь между ручкой и корпусом автомата достаточно мала, чтобы в нее можно было просунуть пальцы.
• Конструкторы предусмотрели возможность неполной разборки оружия в полевых условиях и без применения инструмента. Для этого нужно вытолкнуть штифт, расположенный вверху ствольной коробки перед затыльником (для этого можно использовать патрон), откинуть затыльник вниз-назад и вынуть затворную раму. После этого можно проделывать остальные операции по разборке оружия.
• На ранних версиях TAR-21 прицельные приспособления отсутствовали вообще. Позже, на серийных образцах, появились открытые складные мушка и целик. Более поздние серийные TAR-21 комплектуются коллиматорным прицелом ITL MARS со встроенный лазерным целеуказателем.
• Для действий в ночных условиях за прицелом можно установить соответствующий прибор ночного видения. Определенный интерес представляет «интегрирование» коллиматорного прицела с автоматом: при взведении оружия автоматически включается подсветка прицела, выключается она также сама, по разряжении автомата.
• Сейчас в производстве находятся следующие модификации «Тавора»:
— TAR-21. Базовая модель под патрон 5,56х45 мм НАТО.
— GTAR-21. Grenade-TAR – базовая модель с узлом для крепления подствольного гранатомета M203.
— CTAR-21. Commando-TAR – облегченная и укороченная версия. Имеет ствол длиной 380 мм против 460 у базовой модели и общую длину 640 мм (720 мм у TAR-21). Вес снижен с 3,27 кг до 3,18. В остальном аналогичен модели-прототипу.
— MTAR-21. Micro-TAR – субкомпактный автомат с 33-сантиметровым стволом, общей длиной 59 см и сухим весом всего в 2,9 кг. Также для уменьшения габаритов большая спусковая скоба во всю пистолетную рукоять заменена на малую традиционную. MTAR-21 делался как персональное оружие самообороны (PDW) для экипажей бронемашин, расчетов орудий и т.д.
• Также для MTAR-21 существует специальный комплект под названием Convertion Kit to 5.56/9х19 mm, состоящий из ствола, затворной рамы и приемника магазинов. После установки комплекта на автомат он может использовать для стрельбы патроны 9х19 мм Парабеллум, что делает из компактной штурмовой винтовки самый настоящий пистолет-пулемет.
— STAR-21. Sniper-TAR – снайперская винтовка. Комплектуется оптическим прицелом и сошками. В остальном аналогична базовому автомату.
— TC-21. Tavor Carabine – гражданская версия TAR. Не имеет возможности вести огонь очередями, комплектуется магазином на 10 патронов и оснащается своеобразной «подушкой» под щеку на верхней стороне ствольной коробки.
• С 2000 года различные версии TAR в ограниченных количествах поступали на вооружение разных подразделений израильской армии, в первую очередь, спецназа. В это время в одной из пехотных школ ЦАХАЛ были проведены учения, в ходе которых два взвода, один из которых был вооружен «Таворами», а другой M16, в одинаковых условиях штурмовали здание с условным противником и вели городской бой. По результатам учений TAR был признан более точным и удобным в эксплуатации оружием.
• Единственный минус, который отмечали израильские военные – цена. TAR в базовой комплектации стоит более тысячи долларов США. Американские M16, в свою очередь, поставляются в Израиль на льготных условиях, из-за чего они стоят в несколько раз меньше, чем TAR.
• Экономическая сторона не смутила руководство израильской армии, и 31 марта 2004 года комплекс Tavor был принят на вооружение. До 2008 года в порядке замены устаревших типов в войска поступило 16 тысяч таких автоматов. Заинтересовались «Тавором» и зарубежные страны, причем не только в плане закупок. Так, например, бразильская фирма Taurus купила лицензию на производство TAR.
• С 2002 года «Таворы» поставляются в Индию, также эти автоматы закупаются Гватемалой, Португалией, Колумбией, Азербайджаном и Украиной. В последнем случае на территории Украины осуществляется окончательная сборка автоматов из израильских комплектующих. Тем не менее, до сих пор нет сведений относительно массовых закупок «Таворов» украинскими силовиками.
• Также некоторое количество TAR-21 имеется в Грузии, куда они попали в 2006 году в порядке военной помощи. Стоит отметить, что только в Израиле Tavor используются как стрелковое оружие для простого солдата – в армиях других стран они имеются в крайне ограниченном количестве и то, в основном в спецподразделениях.
chert-poberi.ru
Автомат (штурмовая винтовка) Tavor TAR 21 (Израиль)
 |
| Tavor TAR 21 |
К началу 1990-х годов Армия Обороны Израиля (АОИ) столкнулась с необходимостью замены устаревших автоматов Galil на более современное и практичное оружие. И в 1993 году командованием АОИ было принято решение, что американская штурмовая винтовка М16 станет основным оружием для всех пехотных подразделений.
прототип Tavor
За несколько месяцев до того концерном компанией IMI (Israel Military Industries – позже компания IWI — Israeli Weapons Industries Ltd) в инициативном порядке, без заранее подписанного договора с армией была начата разработка новой штурмовой винтовки калибра 5.56×45 мм. И, несмотря на уже принятое решение о закупке винтовок М16, работа над проектом продолжилась, так как его посчитали оригинальным и перспективным.
В разработке нового оружия участвовали инженеры Залман Шевс, Борон Эрез и Амнон Шилони (Ниссан). Общее руководство проектом осуществлял заместитель генерального директора IMI — полковник запаса Моти Розен.
опытный образец Tavor
В середине 1990-х годов проект нового автомата был впервые представлен публике под обозначением «М-203». Впоследствии, дабы избежать путаницы с широко известным одноименным гранатометом, его переименовали сначала в AAR (Advanced Assault Rifle — Прогрессивная Штурмовая Винтовка), а немного позже автомат получил свое окончательное имя – Tavor ТАR 21 (Tavor Assault Rifle, 21 – слово Tavor обозначает гору на севере Израиля, а индекс 21 обозначает нацеленность оружия в 21 век).
В конце 1990-х – начале 2000-х годов автомат Tavor проходил испытания в подразделениях АОИ, в ходе которых были выявлены ряд недостатков нового оружия. Прицел не выдерживал никакой критики, пистолетная рукоятка была слишком толстой, солдаты затруднялись менять магазин при стрельбе лежа, также при стрельбе нередко случались отказы.
Постепенно все недостатки были устранены и в 2004 году автомат (штурмовая винтовка) Tavor TAR 21 стал поступать на вооружение отдельных частей силовых структур Израиля.
 |
| Tavor TAR 21 с установленным 40-мм подствольным гранатометом М203 |
В отличии от ряда других образцов, созданных компанией IMI автомат Tavor TAR 21 не является модернизированной или переделанной версией другого оружия.
Tavor TAR 21 является автоматическим оружием с магазинным питанием, воздушным охлаждением ствола и газовым двигателем автоматики, построенным по конфигурации буллпап (магазин и патронник находятся позади пистолетной рукоятки и спускового крючка, в прикладе).
Tavor TAR 21
неполная разборка
Газоотводный узел находится над стволом и полностью скрыт корпусом оружия. Газовый поршень имеет длинный рабочий ход и жестко зафиксирован на затворной раме.
Затвор поворотный, запирается за ствол на 7 боевых упоров.
Выбрасыватель и отражатель закреплены на затворе, и для автоматов предусмотрены два взаимозаменяемых варианта затворов, обеспечивающих выброс стреляных гильз на правую или на левую сторону оружия, для чего в корпусе оружия сделаны два окна для выброса стреляных гильз.
Затворная рама движется внутри корпуса на одном направляющем стержне, над ним располагается возвратная пружина, частично скрытая внутри полого штока газового поршня.
Рукоятка заряжания обычно расположена слева над цевьем, но вырезы под нее сделаны с обеих сторон оружия и она может быть установлена как слева, так и справа. При стрельбе рукоятка остается неподвижной.
Ударно-спусковой механизм Tavor TAR 21 — курковый, расположен в прикладе.
Двусторонний предохранитель — переводчик режимов огня расположен на корпусе оружия над пистолетной рукояткой и обеспечивает 2 режима огня — одиночные выстрелы и очереди произвольной длины.
| TAR 21 | CTAR 21 | MTAR 21 | STAR 21 | TC 21 | |
| Калибр, мм | 5.56×45 NATO | ||||
| Длина, мм | 725 | 640 | 590 | 725 | 670 |
| Длина ствола, мм | 460 | 380 | 330 | 460 | 410 |
| Вес, кг | 3.27 | 3.18 | 2.95 | 3.67 | 3.19 |
| Магазин, кол. патронов | 20, 30 | 10, 20, 30 | |||
| Темп стрельбы, выстр/мин | 750 — 900 | —— | |||
Увеличенная спусковая скоба охватывает всю руку стрелка.
Первичная разборка Tavor легко производится в полевых условиях без использования инструментов. Для разборки оружия, достаточно вытолкнуть соединительный стержень в верхней задней части приклада. После чего затыльник приклада откидывается на шарнире назад-вниз, и наружу извлекается затворная рама в сборе.
Корпус оружия изготовлен из высокопрочных полимеров в сочетании с легкими сплавами (алюминий и т.п.), зацело с пистолетной рукояткой и спусковой скобой. В необходимых местах он усилен стальными вставками.
Ранние варианты Tavor TAR 21 открытых прицельных приспособлений не имели. Позже все автоматы стали комплектоваться складными мушкой и регулируемым целиком. Для Tavor штатным исходно считался достаточно «продвинутый» (и дорогой) коллиматорный прицел ITL MARS израильской разработки, включающий в себя еще и лазерный целеуказатель (ЛЦУ). При необходимости действий в темноте позади прицела MARS устанавливается специальный прибор ночного видения ITL Mini N/SEAS. На автоматах более поздних выпусков устанавливается более простой и дешевый коллиматорный прицел Meprolight, не имеющий ЛЦУ.
Питание Tavor TAR 21 осуществляется из магазинов от винтовки М16, стандартной емкостью на 30 или 20 патронов.
Автоматы серии Tavor TAR 21 со стандартным стволом могут комплектоваться подствольным 40-мм гранатометом М203 американской разработки.
На ствол автоматов возможна установка специального глушителя звуков выстрела.
 |
| Tavor CTAR 21 |
Семейство стрелкового оружия Tavor состоит из нескольких образцов, построенных на основе одной общей базовой конструкции, и включает в себя:
Tavor MTAR 21
калибра 5.56×45 мм
— TAR 21 (Tavor Assault Rifle) – стандартная штурмовая винтовка (автомат) со стволом 460 мм.
— CTAR 21 (Commando Tavor Assault Rifle) – укороченный вариант TAR 21 со стволом длиной 360 мм. Предназначен для командиров и солдат тыловых частей.
— MTAR 21 (Micro Tavor Assault Rifle) – компактная версия автомата, предназначенная для специальных подразделений и как личное оружие самообороны (PDW — Personal Defense Weapon) для офицеров, экипажей бронетехники и солдат тыловых служб, не нуждающихся в полноценной длинноствольной штурмовой винтовке. Имеет короткий ствол длиной 330 мм и может переделываться под пистолетный патрон калибра 9х19 мм путем замены ствола, затворной группы и установки специального адаптера в приемник для магазинов. Автоматы серии Micro-Tavor имеют традиционную спусковую скобу небольшого размера и цевье измененной формы.
— STAR 21 (Sharpshooter Tavor Assault Rifle) – снайперская винтовка, оснащенная оптическим прицелом и сошками.
— TC 21 (Tavor Carbine) – самозарядный карабин с укороченным до 410 мм стволом, специально созданный для гражданского рынка оружия.
Tavor MTAR 21
калибра 9х19 мм
Семейство автоматов Tavor выполнено по схеме буллпап и соответственно имеет все достоинства и недостатки такой конструкции.
С одной стороны, такая схема позволяет изрядно уменьшить общую длину оружия при сохранении длинного ствола и вес. «Прямолинейная» конструкция (ствол находится на одном уровне с прикладом) обеспечивает высокую точность стрельбы. С другой стороны, окно гильзовыбрасывателя находится слишком близко к лицу стрелка, что исключает возможность попеременной стрельбы с правого или левого плеча — ситуация, часто имеющая место в городских боях на коротких дистанциях. И хотя винтовка легко переделывается в полевых условиях для стрельбы с левого плеча (достаточно выполнить неполную разборку, «перевернуть» затвор и вновь собрать оружие), для этого все же требуется некоторое время.
Сами израильские солдаты отмечают удивительную маневренность автомата, особо ценную при действиях в условиях населенных пунктов, удобство при стрельбе навскидку (даже лучше, чем у Micro UZI) и хорошую кучность стрельбы.
 |
| Tavor STAR 21 |
Все претензии сводятся к неудобству смены магазинов, особенно в боевых условиях. Правда, существует мнение, что эта проблема возникает только у бойцов, привыкших к традиционному расположению магазинов. Новобранцы, начинающие свое знакомство с огнестрельным оружием сразу с Tavor, не испытывают неудобства.
Однако основная проблема Tavor состоит в высокой стоимости оружия, которая составила сумму около $1000, а американские M16, включенные в программу американской финансовой помощи Израилю, почти в десять раз дешевле.
Кроме вооружения Израиля, автоматы Tavor TAR 21 широко экспортируются и были приобретены для вооружения армий ряда стран Латинской Америки, Азии, Ближнего Востока, а также отдельных государств бывшего СССР.
 |
| Tavor TC 21 |
shooting-iron.ru
| втомат (штурмовая винтовка) Tavor TAR 21
Tavor TAR 21
Tavor CTAR 21
Tavor MTAR 21 калибра 5.56×45 мм
Tavor MTAR 21 калибра 9х19 мм Tavor STAR 21
Tavor TC 21
Прототип Tavor Опытный образец Tavor
Tavor TAR 21 неполная разборка TAR 21 CTAR 21 MTAR 21 STAR 21 TC 21 К началу 1990-х годов Армия Обороны Израиля (АОИ) столкнулась с необходимостью замены устаревших автоматов Galil на более современное и практичное оружие. И в 1993 году командованием АОИ было принято решение, что американская штурмовая винтовка М16 станет основным оружием для всех пехотных подразделений.За несколько месяцев до того концерном компанией IMI (Israel Military Industries – позже компания IWI — Israeli Weapons Industries Ltd) в инициативном порядке, без заранее подписанного договора с армией была начата разработка новой штурмовой винтовки калибра 5.56×45 мм. И, несмотря на уже принятое решение о закупке винтовок М16, работа над проектом продолжилась, так как его посчитали оригинальным и перспективным. |
calibr.ucoz.ru
