Легкие и средние дистанционно управляемые боевые модули. Новинки западных производителей

Предложение компании Konsberg для американского рынка по усовершенствованному варианту модуля M151 включает новые сенсоры и ракеты Javelin

Дистанционно управляемые боевые модули (ДУБМ), вооруженные легкими и средними системами вооружения, становятся все более популярными, поскольку оператор при ведении огня не подвергается опасности ответного огневого воздействия. По сравнению с турельными пулеметами большая часть ДУБМ в настоящее время стабилизирована и, следовательно, позволяет вести высокоточный огонь в движении.

Последние тенденции развития в сфере дистанционно управляемых боевых модулей указывают на все большую популярность конфигурации «модуль на башне», которая позволяет обеспечить основные боевые танки (ОБТ) средствами пропорционального реагирования, ведущими круговой ответный огонь. Как в морских, так и в воздушных приложениях наряду с простой установкой стабилизация является обязательной функцией.

В статье описываются наземные и морские системы калибра до 20 мм.

Имея на своем счету более чем 3200 модулей M151, установленных на бронемашины Stryker американской армии (первый был поставлен в 2001 году; свыше 11000 штук заказано как часть контракта по модулю Crows), компания Kongsberg является основным поставщиком ДУБМ на американском рынке. Этот модуль стал эталоном в легкой категории, хотя его среднекалиберный вариант в настоящее время также набирает обороты на рынке. Рассматривая возможную замену предыдущим моделям M151, установленным на Stryker (также он является основным вооружением этих машин 8×8 и их многочисленных вариантов), компания Kongsberg представила на выставке AUSA 2015 демонстрационный образец. Он заимствовал многочисленные компоненты у модуля Protector Nordic, который на данный момент является самой продвинутой версией. Среди этих компонентов можно назвать устанавливаемую справа систему наблюдения KPS VIS 95, в которую входят три камеры, центральная из них имеет достаточно широкое поле зрения 95°. Лазерный дальномер Kongsberg Batram 1550 установлен слева, тогда как тепловизор установлен под пулеметом. Предлагаемый в этом варианте тепловизор Flir 4000, имеет дальности обнаружения, распознавания и идентификации, соответствующие дальностям противотанковой ракеты Javelin, установленной справа от пулемета. Ящик с патронами установлен естественно слева. Демонстрационный образец Kongsberg отличается модернизированной системой управления огнем, а также тонким ЖК-дисплеем со значительно большим разрешением. Компания Kongsberg US внимательно следит за всеми предложениями по замене вооружения в американской армии.

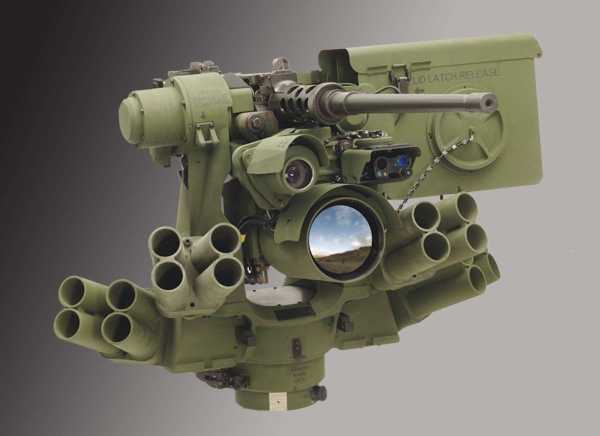

Базовый вариант норвежского модуля M151

Хотя Соединенные Штаты остаются единственным крупным заказчиком компании Kongsberg Protech Systems, тем не менее, модуль Protector был продан еще в 16 стран. Компания в настоящее время предлагает свою продукцию многим странам, при этом постоянно обновляя свой ассортимент. В последние пару-тройку лет к продуктовой линейке компании были добавлены новые варианты, например Protector Nordic и Protector Dual RWS . К ДУБМ Nordic можно добавить спаренный пулемет, и работать с ним могут два оператора. Корабельный вариант Sea Protector также привлекает интерес: поставки американскому флоту были завершены в начале 2014 года, после чего начались поставки норвежскому флоту. У этого корабельного варианта улучшена стабилизация, он легко подключается к существующим консолям управления операторов, кроме того, в него интегрированы морские правила ведения боевых действий.

С целью удовлетворения запросов некоторых заказчиков по работе с ДУБМ с нескольких рабочих мест компания Kongsberg разработала продвинутое решение управления огнем, которое позволяет нескольким операторам управлять одним модулем вооружения в рамках определенного набора правил ведения боевых действий (подобное решение является также частью модернизации норвежских бронемашин CV90). Модуль Protector также предлагается для стационарной установки и в этом случае может быть реализовано вышеупомянутое решение для того, чтобы с несколькими ДУБМ Protector могли работать несколько операторов. Это многопользовательское решение по управлению огнем, разработанное в соответствии со стандартом Generic Vehicle Architecture, может входить в модернизацию существующих систем или интегрироваться в новые системы.

Если существующий Protector обеспечивает возможность установки дополнительных систем вооружения, а также превосходный сектор обстрела, близкий к сектору обстрела машины (поскольку этот модуль имеет угол склонения 20°), габаритная высота системы в сочетании с высотой машины может создавать сложности при транспортировке или в некоторых случаях частично закрывать обзор экипажу. Именно поэтому разрабатывается новый вариант с целью минимизации и даже исключения этих недостатков.

Компания Kongsberg также активно интегрирует новые исполнительные системы и новые сенсоры, в том числе добавляются новые системы временного поражения. В последние годы Kongsberg интегрировала и поставила нелетальные системы двух типов разным заказчикам, которым были необходимы лазерные и световые ослепляющие устройства. С целью повышения эффективности поражения к ДУБМ Protector был добавлен 40-мм автоматический гранатомет, что позволило расширить доступный для этого типа оружия диапазон режимов стрельбы, включая режимы навесного огня и воздушного подрыва. В сочетании с высокой вероятностью поражения с первого выстрела модуль Protector дает значительное превосходство при стрельбе по легким машинам и живой силе в укрытиях.

Была также разработана и продемонстрирована пусковая установка ракет Javelin, полностью интегрированная с боевым модулем; в настоящее время она поставляется некоторым заказчикам Protector. Ракета обеспечивает быстрое поражение целей на ближних и дальних дистанциях. Также возможна установка пусковых установок ракет других типов в случае рыночной изменения конъюнктуры и требований заказчика. Сенсорный комплект модуля Protector может варьироваться при установке других ракет. Дневная камера Nordic VIS95, например, обеспечивает идентификацию транспортного средства на дальности более трех километров. Компания Kongsberg поставляет также системы с высокоэффективными тепловизорами, имеющими подобные характеристики идентификации, и интегрированными с ними лазерными дальномерами и инфракрасными указателями.

Норвежский флот получает свой первый модуль Sea Protector, представляющий собой корабельный вариант «сухопутных» модулей компании Konsberg

Компания FN Herstal перенесла свою концепцию FNder с земли на море, создав модуль Sea deFNder, который был показан на выставке Euronaval. Он может быть вооружен 12,7-мм пулеметами и уже имеет заказчика (пока нераскрываемого)

Бельгия

Использовав опыт, полученный с двумя своими ДУБМ для наземных машин deFNder Light и deFNder Medium, бельгийская компания FN Herstal представила на выставке Euronaval 2014 новый модуль. Система, получившая обозначение Sea deFNder, предназначена для установки на суда, но во многом базируется на наземном варианте и сохраняет универсальную люльку, которая может принять различное вооружение, варьирующееся от 5,56-мм FN Minimi до 12,7-мм M2HB-QCB или M3R, не говоря уже о 40-мм автоматических гранатометах. Понятно, что Sea deFNder оптимизирован для работы в соленой водной среде: его поверхности имеют специальное покрытие, все уязвимые места уплотнены и герметизированы, кроме того, установлены специальные корабельные двухосные гироскопы. Башенка уже прошла квалификационные испытания в вероятной среде боевого применения. Модуль вооружен пулеметом M2HB-QCB, имеет боевую массу менее 205 кг с 200 патронами. Sea deFNder не проникает под палубу, хотя модуль может иметь разную высоту в зависимости от желаемого сектора обстрела. Углы вертикального наведения составляют -40°/+70°, максимальная скорость переброса по вертикали 60°/с, а максимальная скорость вращения 90°/с. Прицельный модуль включает дневную ПЗС-камеру, тогда как тепловизионный канал может обеспечивать как охлаждаемый, так и неохлаждаемый тепловизор. Модуль Sea deFNder уже нашел своего первого заказчика (не раскрывается, как и стоимость контракта), что довело количество заказанных ДУБМ семейства deFNder до более чем 1300 штук.

Для нынешнего заказчика с Ближнего Востока компания Nexter выполнила в своем модуле ARX20 ряд доработок, среди которых более глубокий снарядный контейнер, вмещающий большее количество выстрелов

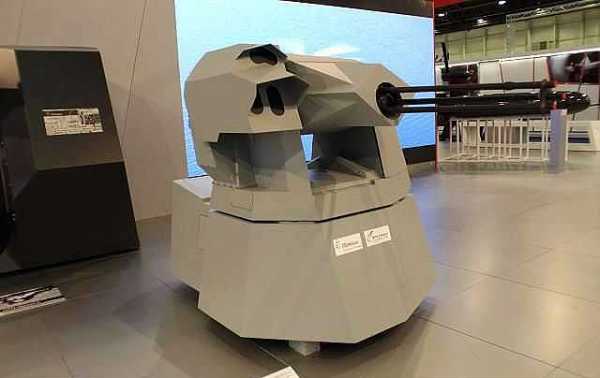

Модуль Narwahl, который может быть вооружен 20-мм пушками двух разных типов, будет состоять на вооружении Франции, Габона и Ливана

Франция

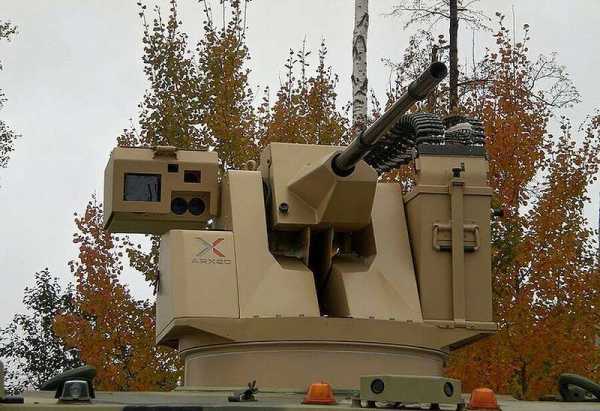

Модуль компании Nexter ARX20 был разработан для удовлетворения потребности в более мощной останавливающей силе, ведь общеизвестно, что пара 20-мм снарядов нанесут транспортному средству гораздо больше ущерба, чем целая очередь 12,7-мм пуль. Демонстрация этого была проведена на полигоне Canjuers в 2011 году, где проходили испытания два модуля ARX, один вооруженный M621 с каморой под натовский снаряд 20×102 мм, установленный на машину Aravis, а второй с пушкой M693 под 20×139 мм снаряд, установленный на бронетранспортер VAB. В связи с финансовыми трудностями Франция не смогла приобрести ARX20 и развернуть их в Афганистане, и в связи с этим некоторые машины VAB оборудованы одноместной башней T20/13, вооруженной пушкой M693. Первый коммерческий успех модуля ARX20 пришел с Ближнего Востока в рамках заказа на машины Aravis. Хотя компания Nexter никогда не называла заказчика, секретом полишинеля является то, что это Саудовская Аравия. Контракт включал 50 боевых модулей, которые получили ряд усовершенствований по сравнению со стандартным ARX20. Прежде всего, был увеличен боекомплект 20-мм и 7,62-мм патронов соответственно с 100 до 200 и с 200 до 300. Также покупатель заказал систему для сбора стреляных латунных гильз и патронных лент и плюс усовершенствованный тепловизор французской компании Exavision, который соответствует дальнобойности основного вооружения. Эти усовершенствования повысили массу боевого модуля, которая теперь над крышей составляет 330 кг и к которой еще нужно добавить 20 кг на консоль управления, установленную внутри машины. В конце октября 2014 года Габон выдал контракт на 12 машин Aravis в качестве национального вклада в миссию по стабилизации ООН в Центральноафриканской республике (MINUSCA). Башни будут иметь точно такую же конфигурацию, как сказано выше, за исключением ооновской белой расцветки. Стрельбовые испытания ДУБМ ARX20, установленного на бронетранспортер Titus 6×6, были проведены в ноябре 2014 года.

Габон также заказал у компании Nexter установку Narwahl 20A. Это корабельный ДУБМ, вооруженный пушкой M621, будет установлен на катер береговой охраны OPV50, заказанный в конце октября 2014 года на верфи Piriou. Катер длиной 58 метров будет поставлен в середине 2016 года.

Первым зарубежным заказчиком модуля Narwahl стал Ливан, хотя количество систем и корабль на который они будут установлены, не разглашается.

Такой же боевой модуль, но в конфигурации Narwahl 20B, вооруженный 20-мм пушкой M693, был принят на вооружение французской морской пехоты. По сравнению с версией «A» версия «B» тяжелее (470 кг против 390 кг) из-за более тяжелого вооружения и боеприпасов. Первые модули Narwahl 20B были установлены на борт Normandie (второй французский фрегат класса FREMM) и в будущем будут установлены на следующий корабль. Первый корабль этого класса, Aquitaine, должен получить два орудийные башни Narwahl в 2017 году во время своего первого ремонта. Narwahl 20B обеспечит защиту от скоростных лодок и катеров. Две башни будут установлены слева и справа наверху вертолетного ангара. Недавно Франция приняла решение модернизировать свои десантные корабли класса Mistral. На кораблях Mistral, Tonnerre и Dixmude нынешние ручные пушки будут заменены дистанционно управляемыми модулями, которые займут те же позиции, в корме справа и слева на носу. Национальными и зарубежными заказчиками у компании Nexter было заказано свыше 30 корабельных установок Narwahl.

Италия

Итальянская армия заказала боевые модули Hitrole Light у компании Oto Melara. После поставки 81 системы, которые были установлены на легкие бронеавтомобили Iveco DV Lince 4×4, итальянская армия заказала опцион еще из 20 систем в этой же конфигурации. В скором времени должен быть окончательно оформлен заказ еще на 80 модулей, детали которого в настоящее время обсуждаются. Итальянская армия также рассматривает возможность установки Hitrole Light на машину Iveco Orso 4×4, которая поступает на вооружение инженерных подразделений как часть комплекта разминирования маршрутов Route Clearing Package (уже было принято решение устанавливать эти комплекты на минометные транспортеры Freccia). Hitrole Light будет установлен на новые бронемашины Centauro в конфигурации «модуль на башне». Также разработан морской вариант Hitrole Light. В этой конфигурации более тяжелый Hitrole N достиг определенного успеха благодаря своей конфигурации перезаряжания под палубой (для наземных приложений такая конфигурация не считается обязательной, хотя может быть реализована, если потребуется дистанционное управление основного вооружения. Несколько дистанционно управляемых боевых модулей Hitrole были проданы итальянской армии и установлены на бронемашины Puma 6×6).

На выставке Euronaval 2014 компания Oto Melara объявила о подписании меморандума о взаимопонимании с эмиратской фирмой Siham Al Khaleej Technology (SAKT) на разработку, маркетинг и совместное производство нового варианта Hitrole, вооруженного более мощной и дальнобойной трехствольной 20-мм пушкой системы Гатлинга M197 от General Dynamics (также устанавливается на боевой вертолет итальянской армии Aviation AW129 Mangusta). Целью компании Oto Melara является создание системы с увеличенными дальнобойностью и летальным воздействием, которая могла бы справляться с повышенным огневым могуществом противника, при этом стандартный ДУБМ Hitrole остается в полиции и береговой охране. Переход с 12,7 мм на 20 мм гарантирует дальнобойность два километра, при этом масса взрывчатого вещества, доставляемого до цели, в двухсекундной очереди увеличивается почти втрое, а кинетическое воздействие на дистанции один километр – примерно вдвое. Учитывая, что часто возникает проблема с подпалубным пространством, компания Oto Melara создала боевой модуль непроникающего типа с промежуточным элементом для того, чтобы конструктивно соединить установленный сзади магазин, содержащий 750 20×102 мм выстрелов, с самой пушкой. Кроме того, что в этом промежуточном элементе можно установить источник питания на 24 вольта, он также служит в качестве элемента, увеличивающего высоту, что позволило получить угол склонения 30° (максимальный угол вертикального наведения составляет 75°). Этот вариант весит 600 кг без боеприпасов и блока питания, они добавляют соответственно 250 кг и 70 кг.

Впрочем, конструкция модуля позволяет получить другую конфигурацию с погребом боеприпасов, размещенным под палубой. Магазин боеприпасов, что интересно, имеет поджимающее устройство, что позволяет поддерживать тяговую силу пушки на одном уровне, какое бы количество выстрелов не оставалось. Орудийная установка полностью стабилизирована; максимальное ускорение переброса по азимуту и углу места составляет 250°/с, максимальная скорость переброса по углу места 110°/с, тогда как в секторе ±155° максимальная скорость поворота составляет 75°/с. Оптико-электронный комплект настраивается под требования заказчика, но базовая конфигурация такая же как у модуля Hitrole. Дневной канал обеспечивается телекамерой местного производства с полем зрения 23,6° и увеличением x34, с выходами PAL и HD-SDI, также установлены 1,55-мкм лазерный дальномер Vectronix LRF 3000 с дальностью действия 6 км и тепловизор Sagem Matis SP. Модуль Hitrole 20 с цифровой архитектурой и системой сопровождения целей может управляться с отдельной консоли или интегрироваться в корабельную систему управления боем по запросу заказчика. Рассматривается также установка альтернативного вооружения, включая пушку M61A1 Vulcan от General Dynamics, которую Oto Melara испытала с целью возможной установки на самолет C-27J Spartan. Эта шестиствольная пушка имеет скорострельность 4000 выстрелов в минуту по сравнению с 750 выстрелами в минуту пушек M197 или ATK M230 LF с цепным приводом. Компании Oto Melara и SAKT будут продвигать новую систему исходя из своих рыночных сфер влияния; производство будет вестись как в Италии, так и в Объединенных Арабских Эмиратах.

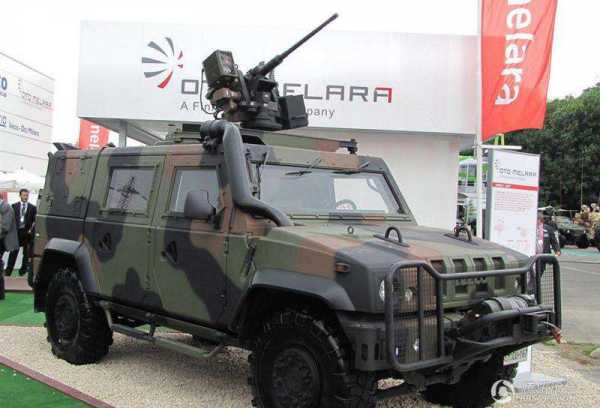

На ДУБМ Hitrole Light (на фото установлен на бронеавтомобиль Lince итальянской армии) вскоре должны быть оформлены новые заказы

Показанная на выставке Eurosatory корабельная установка Hitrole 20 с пушкой Gatling, разработана компанией Oto Melara в сотрудничестве с Siham Al Khaleej Technology из ОАЭ

Модуль ZSMU-1276, разработанный польской компанией ZM Tarnow, доступен в двух вариантах: с внешним патронным ящиком (внизу) и с внутренней подачей, позволяющей производить перезаряжание внутри машины

Польша и Румыния

Польская компания Zakłady Mechaniczne Tarnow, в настоящее время часть нового холдинга PGZ (Polska Grupa Zbrojeniowa – польская группа вооружений), разработала ДУБМ ZSMU-1276 (Zdalnie Sterowany Moduł Uzbrojenia), который может быть вооружен пулеметами WKM-Bm 12,7×99 мм или UKM-2000C 7,62×51 мм производства самой ZM Tarnуw; оба модуля имеют подачу ленты с правой стороны. Выпускаются два варианта: ZSMU-1276 A3 с внешним патронным ящиком на 150 12,7-мм патронов или 250 7,62-мм патронов и ZSMU-1276 C1, оборудованный лотком подачи боеприпасов, который уходит под бронированную крышу, что позволяет производить безопасное перезаряжание внутри машины. Модель A3 непроникающего в корпус типа на 28 кг легче варианта с внешним боепитанием. Модель C1 весит с 12,7-мм пулеметом 169 кг или с 7,62-мм пулеметом 152 кг. Оптронный комплект установлен посередине и состоит из дневной камеры, тепловизора и лазерного дальномера. То, что у пулеметов компании ZM Tarnуw подача патронов осуществляется справа (в стиле пулеметов советской эпохи, а не слева по стандартам НАТО), позволяет компании предлагать боевые модули, совместимые с автоматическим вооружением советских времен коего еще немало. На модуль может быть установлено до шести пусковых установок 81-мм дымовых гранат. Модуль ZSMU-1276, разработка которого началась в 2005 году, добился определенных успехов, поскольку польская армия выбрала вариант A3, вооруженный пулеметом UKM-2000, C, для установки на инженерный вариант бронемашины Rosomak 8×8.

Показанный впервые на выставке DSEI 2013, модуль Anubis румынской компании Pro-Optica с тех пор был сертифицирован румынским министерством обороны. Этот ДУБМ может принять 12,7-мм и 7,62-мм пулеметы с левой подачей боеприпасов в соответствии со стандартом НАТО; углы места составляют +60°/-20°. Стабилизированный по двум осям Anubis весит 135 кг без вооружения и боекомплекта. Anubis также может служить в качестве системы наблюдения, поскольку оборудован сенсорным комплектом, который включает дневную камеру на 0,4 мегапикселей с увеличением x30, тепловизор с шагом 17 мкм, матрицей 640×480 и увеличением x6 и лазерный дальномер с дальностью 5 км. Опции включают баллистическую защиту, функцию сопровождения целей, счетчик выстрелов, стабилизацию изображения, вычисление координат целей и интеграцию в систему управления боем. Также может быть добавлен 40-мм автоматический гранатомет. Компания Pro-Optica находится на последних этапах переговоров с неназываемым заказчиком, который должен заказать 50 модулей с поставками в 2016 году.

Разработанный румынской компанией Pro-Optica модуль Anubis предназначен для западных пулеметов, имеющих подачу боеприпасов слева

Компания IMI не раскрывает, какая из ее моделей Wave выбрана для проекта по охране границ

Модуль Wave 300 компании IMI предназначен для пулеметов типичной советской конструкции, с правой подачей боеприпасов. На этот ДУБМ получен контракт, компания будет поставлять свои системы неназываемому заказчику

Израиль

Компания Israel Military Industries имеет в своем портфолио два легких модуля под обозначением Wave, третий же на этапе опытного образца ждет своего первого заказчика. Обе модели могут принять 7,62 или 12,7-мм пулеметы, при этом вариант Wave 200 предназначен для западного вооружения, а вариант Wave 300 предназначен для установки пулеметов восточного типа, например ПКТ или НСВТ. Одна из моделей Wave была выбрана неназываемой страной для охраны границ (по данным IMI контракт включает «приличное количество» систем для командных и пограничных контрольно-пропускных пунктов). Несмотря на то, что в последние годы многочисленные компании продвигают свои ДУБМ для подобных целей, это, пожалуй, первое система, предназначенная для обеспечения безопасности границ. Компания IMI также получила второй заказ, но на этот раз, на корабельный вариант Wave 300N для установки вооружения с правой подачей. И здесь покупатель остается неизвестным, хотя авансовый платеж получен, и поэтому можно надеяться на успешное изготовление опытного образца.

Используя последние разработки в этой области, компания Rafael добавила еще один вариант в свое портфолио, который получил обозначение Samson Mini MLS. В модуль устанавливается одна автоматическая система вооружения, а компания рассматривает его как часть семейства Samson Mini, хотя он базируется на внешней опоре Samson Dual. Этот ДУБМ, впрочем, может принять вторую систему вооружения в виде ракетной пусковой установки (missile launch system – MLS, отсюда этот буквы в обозначении). Сам модуль и его мультисенсорный комплект стабилизированы. Модуль может устанавливаться на любую легкобронированную боевую машину, новую или модернизируемую, без каких-либо модификаций. Модуль, разработанный компанией Rafael, может принять вооружение с подачей с любой стороны, поскольку ящик с патронами устанавливается в нижней части модуля, например в модуль можно установить либо 12,7-мм M2HB, либо 14,5-мм КПВТ. Также могут устанавливаться 40-мм автоматические гранатометы, а также пулеметы меньших калибров. Пусковая установка с двумя многоцелевыми ракетами Spike LR (Long Range) устанавливается справа. Головка самонаведения ракеты гарантирует максимальную точность на конечном участке траектории, а наведение по оптоволокну обеспечивает двухстороннюю связь, что позволяет стрелку видеть цель до самого последнего момента, а также перенацеливать ракету в случае изменения ситуации.

Прицел независим от углов места обоих систем вооружения, что позволяет вести наблюдение даже когда пулемет поднят на максимальный угол (углы места пулемета+50°/-20°; ракетной пусковой установки +45°/-5°). Samson Mini MLS в настоящее время включает различные дополнительные системы и функции, например лазерный дальномер, сопровождение целей, продвинутую систему управления боем, дистанционное взведение и счетчик патронов. С ДУБМ может работать как командир, так и стрелок, которые также могут определять зоны запрета стрельбы. В случае нарушения энергоснабжения возможна работа в ручном режиме. Модуль работает на напряжении 24 вольта, среднее потребление тока составляет 20A с пиковым значением 40A. Нижняя часть башни имеет баллистическую защиту, которая также закрывает боекомплект. ДУБМ весит 440 кг с двумя ракетами по 9 кг и 150 патронами (их количество может быть увеличено, если машина может принять дополнительную массу). На модуль можно установить до восьми пусковых установок дымовых гранат. Компания Rafael готова также интегрировать другие типы противотанковых ракет. На модуль Samson Mini MLS получены заказы от неназванного покупателя и в настоящее время ведется его серийное производство.

Последние пополнение семейства Samson – модуль Samson Mini MLS, который может принять две ракеты Spike-LR

Корабельная установка Corced, разработанная бразильской компанией Emgeprom, готова к производству

Бразилия

В Бразилии государственное предприятие Empresa Gerencial de Projetos Navais (Emgepron), тесно сотрудничающее с командованием бразильских ВМС, разработало корабельную орудийную установку Corced, вооруженную 12,7-мм пулеметом M2 или 7,62-мм пулеметом FN MAG. Стабилизированный модуль весит 170 кг. Патронный ящик, установленный с левой стороны, вмещает 300 12,7-мм патронов или 460 7,62-мм патронов. Справа установлен контейнер с оптико-электронной дневной камерой с увеличением x23, тепловизионная камера предлагается опционально. ДУБМ Corced, работающий на 115 вольтах переменного тока или на 24 вольтах постоянного тока (максимум 60 ампер на 24 вольтах), разработан и готов к серийному производству.

Использованы материалы:
www.kongsberg.com
www.fnherstal.com
www.nexter-group.fr
www.finmeccanica.com
www.zmt.tarnow.p
www.prooptica.ro
www.imi-israel.com
www.rafael.co.il
www.ares.ind.br
www.wikipedia.org
ru.wikipedia.org

topwar.ru

автоматизированные огневые точки » Военное обозрение

Одним из основных трендов модернизации сухопутных сил ведущих стран мира является широкое внедрение необитаемых боевых модулей. Необитаемые боевые модули преимущественно устанавливаются на боевые бронированные машины, машины типа MRAP и даже на машины повышенной проходимости. Отличительной особенностью таких модулей является наличие гиростабилизированной платформы, развитых многоспектральных средств обнаружения цели и наведения оружия, включающих дневной и ночной канал, тепловизор и лазерный дальномер.

В качестве примера можно привести дистанционно управляемый боевой модуль БМ-03 разработки АО «НПО «Электромашина». Модуль включает в себя стабилизированный в двух плоскостях крупнокалиберный пулемёт, отсек для боеприпасов и устройство автоматической перезарядки, прицел с оптическим и тепловизионным каналом, лазерный дальномер. Работа с модулем осуществляется с пульта управления. Питание модуля осуществляется от бортовой сети транспортного средства.

Дистанционно управляемый боевой модуль БМ-03 разработки АО «НПО «Электромашина»

Другим активно развивающимся направлением является создание мобильных роботизированных комплексов с дистанционным управлением. В этом случае необитаемый модуль монтируется на колёсное или гусеничное шасси. Модуль может включать в себя как стрелково-пушечное, так и ракетное вооружение. Управление роботизированным комплексом чаще всего осуществляется по радиоканалу.

Боевой многофункциональный робототехнический комплекс «Уран-9»

Отличительными особенностями представленных дистанционно управляемых стрельбовых модулей и многофункциональных робототехнических комплексов является их достаточно высокая сложность и стоимость, обусловленная наличием гиростабилизированных платформ, применением тепловизоров в составе средств разведки и наведения, и других высокотехнологичных решений.

Другим направлением, значительно менее распространённым, являются возимо-носимые дистанционно управляемые комплексы вооружения. Для их отличия, от применяемых на транспортных средствах необитаемых модулей, обозначим их как – автоматизированные огневые точки (АОТ).

Отличительной особенностью таких комплексов является наличие треноги или иного крепления для размещения на грунте, кронштейнов для крепления штатных образцов стрелково-гранатометного вооружения и упрощённых прицельных приспособлений

В качестве примера реализации автоматизированных огневых точек можно привести дистанционно управляемые платформы TRAP-250D и TRAP T2 производства американской компании Precision Remotes, Inc. (PRI).

Дистанционно управляемая оружейная платформа TRAP-250D с установленной крупнокалиберной винтовкой

Дистанционно управляемая снайперская установка TRAP Т2

Дистанционно управляемая снайперская установка TRAP Т2 является высокоточной системой стрелкового оружия, управляемой с выносного пульта, и рассчитанной на применение винтовок калибра 5,56 и 7,62 мм, состоящих на вооружении армии США.
Основными конструктивными модулями системы TRAP Т2 являются платформа с оружием, приводами и видеокамерами, блок управления и пульт управления. Модульная конструкция позволяет использовать установку либо самому снайперу-оператору, либо как интегрированную систему с одновременной передачей данных на командный пункт. В последнем случае данные с компьютера поступают как на прицел снайпера-оператора, так и на монитор командного пункта, подключенный к системе.

Платформа с лафетом и винтовкой AR15 при массе 9,14 кг имеет габариты 1016х813х457 мм. Блок управления T2L весит 4,57 кг. Массо-габаритные характеристики системы TRAP Т2 позволяют осуществлять её переноску одним бойцом.

Более сложным комплексом, включающим стабилизированную платформу и интегрированное оружие, является возимо-носимый дистанционно боевой модуль RWS Protector Super Lite норвежской компании Kongsberg.

Возимо-носимый дистанционно боевой модуль RWS Protector Super Lite

Для чего могут применяться автоматизированные огневые точки в вооруженных силах, и есть ли им место в вооружённых силах России?

Совершенствование технологий приводит к тому, что солдат на поле боя всё чаще пытаются заменить автономными техническими средствами вооружённой борьбы. Даже если не учитывать стоимость человеческой жизни, то подготовка экипировки и вооружения современного бойца, стоимость его обучения и поддержания в высокой боевой готовности, требуют расходования значительных финансовых средств. Кроме того, потери личного состава негативно влияют на боевой дух как самих военнослужащих, так и гражданского населения воюющей страны.

С другой стороны, ощущение личной безопасности, появляющееся при использовании автономных и дистанционно управляемых комплексов, позволяет бойцу (оператору) действовать более уверенно и решительно.

Многие задачи по автоматизации боевых действий решаются беспилотными летательными аппаратами (БПЛА), наземными вооружёнными робототехническими комплексами и даже беспилотными судами. Однако, есть ряд задач, которые могут дешевле и эффективнее решаться при помощи автоматизированных огневых точек. В зависимости от массо-габаритных характеристик, состава средств разведки и вооружения, они могут применяться для решения следующих задач:

— организации засад на маршрутах движения транспортных колонн противника, бронетехники;
— организации обороны развёрнутых медицинских, ремонтных и других вспомогательных подразделений, обороны блокпостов, временного усиления существующих систем защиты специальных объектов, обороны мобильных ракетных комплексов при остановке на маршруте;
— решение снайперских и контрснайперских задач.

Насыщение поля боя многоспектральными сенсорами, в том числе тепловизорами, позволяет обнаруживать даже хорошо замаскированных бойцов. Применение БПЛА с тепловизором, при сопровождении колонн на марше, может вскрыть засаду и привести к её уничтожению, или изменению маршрута движения колонны.

Автоматизированная огневая точка, до момента начала стрельбы, не является источником теплового излучения, и может сохранять полную неподвижность сколь угодно долго.

Бойцы на блокпостах могут быть поражены из дальнобойного снайперского оружия при нахождении в карауле или в процессе ведения боевых действий. Замаскированную автоматизированную огневую точку сложнее обнаружить, многие её элементы гораздо менее чувствительны к повреждениям, чем человеческое тело. Например, при попадании в конечности эффективность бойца намного снизиться, попадание в треногу или кронштейн АОТ может вообще не нарушить её тактико-технические характеристики (ТТХ).

Для вспомогательных подразделений – медицинских, ремонтных, боевые навыки специалистов в которых заведомо слабее, нежели у воюющих подразделений, АОТ могут помочь снизить потери при отражении внезапной атаки противника.

В качестве средств вооружения АОТ могут быть рассмотрены следующие образцы – автоматы АК-74 и их модификации с магазинами увеличенной вместимости, пулемёты ПКМ, «Печенег», гранатомёты РПГ-26, РПГ-29, огнемёты РПО-А/B и аналогичные. В составе модуля вооружения могут применяться средства поражения разного типа, например, АК-74 + РПГ-29 или пулемёт ПКМ + пусковые установки РПГ-26. Для решения снайперских и контрснайперских задач в составе модуля вооружения могут применяться винтовки типа СВД, или крупнокалиберные (12,7 мм) винтовки типа ОСВ-96.

Вне зависимости от состава вооружения АОТ должна включать в себя следующие подсистемы – несущая конструкция, средства разведки, модуль передачи данных, кронштейны вооружения, система электропитания, пульт оператора.

Несущая конструкция – предположительно это тренога из профилированного алюминиевого сплава или композитных материалов. Несущая конструкция должна быть оснащена электроприводами, обеспечивающими наведение в горизонтальной и вертикальной плоскости. Обеспечивать возможность установки комплекса на позициях с разными типами поверхности (грунт, асфальт, бетон и т.п.). Приводы наведения должны обеспечивать разворот модуля вооружения и средств разведки при минимальном энергопотреблении. Их конструкция должна выдерживать отдачу, создаваемую вооружением.

В качестве средств разведки могут быть применены как оптические прицелы или насадки на оптические прицелы с функцией вывода оцифрованного изображения, размещаемые непосредственно на оружии, так и отдельно установленные видеокамеры. Опционально могут быть смонтированы прицел ночного видения и/или тепловизор.

В качестве примера эффективного решения, на базе гражданской технологии, можно привести «COMBAT ProfiEye» – оптическое устройство, монтируемое на корпус прицела и позволяющее с помощью камеры GoPro получать видео, соответствующее тому изображению, которое видит стрелок в окуляре прицела.

Универсальный кронштейн позволяет установить COMBAT ProfiEye на любой прицел с посадочным диаметром корпуса от 26 мм до 36 мм. Изделие поставляется с предустановленным водонепроницаемым корпусом для камеры GoPro, не требует каких-либо специальных настроек или подготовки к работе, кроме установки на прицел. Благодаря тому, что камера GoPro выдерживает очень высокие перегрузки, она не будет выступать слабым звеном и её можно использовать на любых калибрах.

Насадка на прицел для видеокамеры GoPro COMBAT ProfiEye

Модуль передачи данных предназначен для передачи видеоизображения со средств разведки на пульт оператора и принятия управляющих команд с пульта оператора на АОТ. Связь может быть реализована по проводам или радиоканалу. Для снижения стоимости модуль передачи данных должен состоять из двух частей – базовый блок, обеспечивающий работу АОТ по проводам и опциональный беспроводной модуль передачи данных.

Для исключения возможности перехвата управления АОТ противником, что особенно актуально в случае применения беспроводного управления, управляющие команды и видеосигнал должны шифроваться.

Для минимизации вероятности использования противником захваченного оборудования, в конструкцию АОТ может быть встроен термопатрон, выжигающий основные элементы АОТ. Срабатывание термопатрона может осуществляться при поступлении специальной команды с пульта управления или при неправильном вводе кода доступа свыше определённого числа раз.

Кронштейны вооружения для установки штатных образцов вооружения на несущую конструкцию АОТ должны быть оснащены электроспуском и механизмом взведения затвора, обеспечивать надёжную фиксацию выбранного типа вооружения и снижение отдачи за счёт применения амортизаторов. Должна обеспечиваться жёсткая установка, для исключения необходимости повторной пристрелки после снятия/установки вооружения.

Система электропитания должна обеспечивать работу средств разведки и наблюдения в течение заданного времени, а также отдачу управляющих команд на АОТ, обеспечение срабатывания электроспуска и механизма взведения затвора.

Ядром системы электропитания должен стать блок питания, обеспечивающий работу от источников постоянного тока 12В / 24В и переменного тока 110В / 220В. В качестве источников тока могут быть использованы литий-железо-фосфатные аккумуляторы LiFePO4. К их преимуществам можно отнести широкий диапазон рабочих температур – от -30°C до +55°C (-40°C … 60°C для хранения). Высокая термическая и химическая стабильность аккумуляторов LiFePO4, возможность безопасного заряда высокими токами и способность отдавать высокий разрядный ток, существенно повышают безопасность эксплуатации батареи. Аккумуляторы LiFePO4 производятся в России компанией «Лиотех».

Аккумулятор на основе литий-железо-фосфатной технологии LiFePO4 производства компании Лиотех

Малошумные бензиновые и дизельные генераторы могут применяться как для зарядки аккумуляторов, так и для непосредственного обеспечения АОТ электропитанием в случаях, когда уровень шума не критичен или, когда имеется возможность замаскировать генератор / отнести на значительное удаление. Автомобильные источники электропитания могут применяться в случае, если развёртывание АОТ осуществляется на небольшом расстоянии от автотранспорта.

В качестве пульта оператора наиболее целесообразно использовать ноутбук или планшетный компьютер, выполненный в защищённом промышленном или военном исполнении. В России разработан 10-дюймовый защищённый планшет на базе процессора Эльбрус-1С+. В качестве операционной системы могут использоваться отечественные «Альт Линукс», «Астра Линукс», «Эльбрус. В планшет встроен модуль ГЛОНАСС. На корпусе имеются разъемы RS-232, Ethernet, USB. Также там расположены цифровая клавиатура, несколько функциональных клавиш, стереодинамики, микрофон.

Российский защищенный планшет на процессоре Эльбрус 1С+

Для обеспечения наведения АОТ на цель могут использоваться клавиши, сенсорный экран планшета, специализированные манипуляторы типа “трекбол” или “джойстик”. Также можно рассмотреть опыт США – использовать для управления АОТ контроллеры от приставок Xbox или Playstation. Существенными плюсами данного решения является его дешевизна и большая распространённость контроллеров, что позволит бойцам быстрее осваивать управление АОТ.

Контроллер от Xbox 360 на атомной подводной лодке The USS Colorado

Исходя из изложенного можно сформировать примерный облик автоматизированных огневых точек.

Примерный внешний облик автоматизированных огневых точек в исполнениях со стрелковым и ракетным вооружением

В заключение можно сформулировать базовые требования, которые должны быть учтены при разработке АОТ для российской армии:

— высокая мобильность, обеспечиваемая удобством транспортировки и возможностью быстрого развёртывания на позиции;
— автономность, обеспечиваемая применением независимых источников электроснабжения;
— дешевизна, по сравнению с другими автоматизированными комплексами вооружения, обеспечиваемая простотой конструкции, использованием «гражданских» комплектующих и унификацией элементов АОТ;
— простота развёртывания, применения и обслуживания, позволяющая привлекать низкоквалифицированный персонал;
— малая заметность, обеспечиваемая компактными габаритами и отсутствием демаскирующих признаков – теплового и радиолокационного излучения;
— возможность размещения на любом типе местности за счёт конструктивных решений;
— безопасность применения для личного состава – за счёт пространственного разнесения оператора и средств поражения;
— отсутствие в комплекте поставки вооружения. Вооружение монтируется пользователем, исходя из решаемой задачи и применяемой номенклатуры вооружений.

Задачи, потенциально решаемые автоматизированными огневыми точками в интересах различных видов Вооружённых сил РФ:

РВСН – развёртывание в местах временной стоянки мобильных ракетных комплексов для обеспечения противодиверсионных мероприятий, усиление оборонительных возможностей штабов, мест базирования мобильных ракетных комплексов и ракетных шахт в угрожаемый период.

Сухопутные войска – организация оборонительных позиций на маршрутах выдвижения войск противника, организация засад на транспортные колонны противника, усиление противодиверсионных оборонительных возможностей военных баз, полевых штабов, развёртываемых узлов связи, комплексов ПВО, артиллерийских позиций, госпиталей и т. п.

ВВС – усиление противодиверсионных оборонительных возможностей авиабаз в угрожаемый период.

ВМФ – усиление противодиверсионных оборонительных возможностей баз флота в угрожаемый период.

topwar.ru

«Калашников» усовершенствовал дистанционный боевой модуль

Концерн «Калашников» создал новую версию дистанционного боевого модуля. Согласно сегодняшнему сообщению портала armyrecognition.com, третья по счёту модель боевой системы дистанционного управления может работать с пулемётом КПВТ калибра 14,5 мм.

Предыдущий модуль совместим с четырьмя моделями оружия: пулемётами калибров 7,62 и 12,7 мм, а также автоматическими гранатомётами калибров 30 и 40 мм. Третья версия боевого модуля может вооружаться пулемётом КПВТ калибра 14,5 мм, что позволит поражать легкобронированные цели на расстоянии нескольких километров от стрелка. Кроме того, новый МБДУ (модуль боевой дистанционно-управляемый) имеет угол возвышения для орудия +70 градусов.

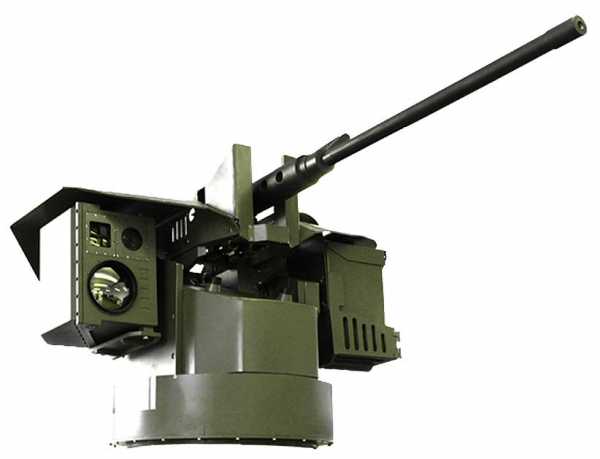

Модуль боевой дистанционно-управляемый от концерна «Калашников»
armyrecognition.com

МБДУ оснащён системой гиростабилизации, что позволяет вести прицельный огонь в движении, а также «умной» компьютерной системой. В частности, программное обеспечение позволяет «сопровождать» движущуюся цель, а также «запоминать» до десяти неподвижных целей.

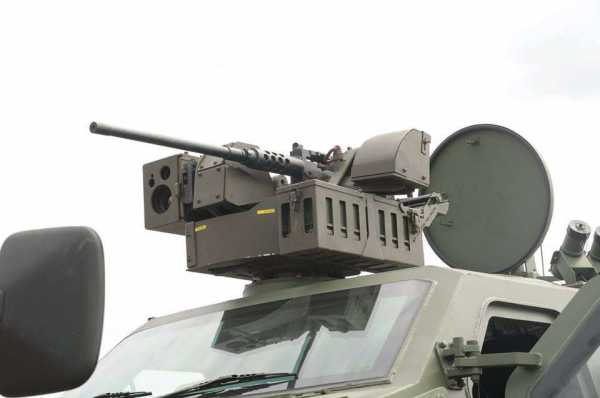

Презентация МБДУ второй модификации на выставке «Армия 2015»

Дистанционные боевые модули от «Калашникова» разрабатываются для бронированных машин «КамАЗ» и «Урал». МБДУ устанавливается на крыше автомобиля, а оператор находится внутри бронированного корпуса и может наблюдать за боевой обстановкой с помощью камеры и тепловизора, размещённых на внешнем модуле.

Боевой модель вращается на 360 градусов по горизонтали с угловой скоростью 60 градусов в секунду, защищён от пуль калибра 7,62 мм и с помощью лазерного дальномера может прицельно поражать цели на расстоянии до 2,5 км.

warspot.ru

Легкие и средние дистанционно управляемые боевые модули

Дистанционно управляемые боевые модули (ДУБМ), вооруженные легкими и средними системами вооружения, становятся все более популярными, поскольку оператор при ведении огня не подвергается опасности ответного огневого воздействия. По сравнению с турельными пулеметами большая часть ДУБМ в настоящее время стабилизирована и, следовательно, позволяет вести высокоточный огонь в движении.

В данной статье описываются наземные и морские системы калибра до 20 мм западных производителей.

Рассматривая возможную замену предыдущим моделям M151, установленным на Stryker (также он является основным вооружением этих машин 8×8 и их многочисленных вариантов), компания Kongsberg представила на выставке AUSA 2015 демонстрационный образец. Он заимствовал многочисленные компоненты у модуля Protector Nordic, который на данный момент является самой продвинутой версией. Среди этих компонентов можно назвать устанавливаемую справа систему наблюдения KPS VIS 95, в которую входят три камеры, центральная из них имеет достаточно широкое поле зрения 95°.

Лазерный дальномер Kongsberg Batram 1550 установлен слева, тогда как тепловизор установлен под пулеметом. Предлагаемый в этом варианте тепловизор Flir 4000, имеет дальности обнаружения, распознавания и идентификации, соответствующие дальностям противотанковой ракеты Javelin, установленной справа от пулемета. Ящик с патронами установлен естественно слева. Демонстрационный образец Kongsberg отличается модернизированной системой управления огнем, а также тонким ЖК-дисплеем со значительно большим разрешением. Компания Kongsberg US внимательно следит за всеми предложениями по замене вооружения в американской армии.

Базовый вариант норвежского модуля M151

Корабельный вариант Sea Protector также привлекает интерес: поставки американскому флоту были завершены в начале 2014 года, после чего начались поставки норвежскому флоту. У этого корабельного варианта улучшена стабилизация, он легко подключается к существующим консолям управления операторов, кроме того, в него интегрированы морские правила ведения боевых действий.

Компания Kongsberg поставляет также системы с высокоэффективными тепловизорами, имеющими подобные характеристики идентификации, и интегрированными с ними лазерными дальномерами и инфракрасными указателями.

Бельгия

Башенка уже прошла квалификационные испытания в вероятной среде боевого применения. Модуль вооружен пулеметом M2HB-QCB, имеет боевую массу менее 205 кг с 200 патронами. Sea deFNder не проникает под палубу, хотя модуль может иметь разную высоту в зависимости от желаемого сектора обстрела. Углы вертикального наведения составляют -40°/+70°, максимальная скорость переброса по вертикали 60°/с, а максимальная скорость вращения 90°/с.

Прицельный модуль включает дневную ПЗС-камеру, тогда как тепловизионный канал может обеспечивать как охлаждаемый, так и неохлаждаемый тепловизор. Модуль Sea deFNder уже нашел своего первого заказчика (не раскрывается, как и стоимость контракта), что довело количество заказанных ДУБМ семейства deFNder до более чем 1300 штук.

Франция

В связи с финансовыми трудностями Франция не смогла приобрести ARX20 и развернуть их в Афганистане, и в связи с этим некоторые машины VAB оборудованы одноместной башней T20/13, вооруженной пушкой M693. Первый коммерческий успех модуля ARX20 пришел с Ближнего Востока в рамках заказа на машины Aravis.

Хотя компания Nexter никогда не называла заказчика, секретом полишинеля является то, что это Саудовская Аравия. Контракт включал 50 боевых модулей, которые получили ряд усовершенствований по сравнению со стандартным ARX20. Прежде всего, был увеличен боекомплект 20-мм и 7,62-мм патронов соответственно с 100 до 200 и с 200 до 300. Также покупатель заказал систему для сбора стреляных латунных гильз и патронных лент и плюс усовершенствованный тепловизор французской компании Exavision, который соответствует дальнобойности основного вооружения. Эти усовершенствования повысили массу боевого модуля, которая теперь над крышей составляет 330 кг и к которой еще нужно добавить 20 кг на консоль управления, установленную внутри машины.

В конце октября 2014 года Габон выдал контракт на 12 машин Aravis в качестве национального вклада в миссию по стабилизации ООН в Центральноафриканской республике (MINUSCA). Башни будут иметь точно такую же конфигурацию, как сказано выше, за исключением ооновской белой расцветки. Стрельбовые испытания ДУБМ ARX20, установленного на бронетранспортер Titus 6×6, были проведены в ноябре 2014 года.

Недавно Франция приняла решение модернизировать свои десантные корабли класса Mistral. На кораблях Mistral, Tonnerre и Dixmude нынешние ручные пушки будут заменены дистанционно управляемыми модулями, которые займут те же позиции, в корме справа и слева на носу. Национальными и зарубежными заказчиками у компании Nexter было заказано свыше 30 корабельных установок Narwahl.

Италия

Итальянская армия также рассматривает возможность установки Hitrole Light на машину Iveco Orso 4×4, которая поступает на вооружение инженерных подразделений как часть комплекта разминирования маршрутов Route Clearing Package (уже было принято решение устанавливать эти комплекты на минометные транспортеры Freccia). Hitrole Light будет установлен на новые бронемашины Centauro в конфигурации «модуль на башне».

Также разработан морской вариант Hitrole Light. В этой конфигурации более тяжелый Hitrole N достиг определенного успеха благодаря своей конфигурации перезаряжания под палубой (для наземных приложений такая конфигурация не считается обязательной, хотя может быть реализована, если потребуется дистанционное управление основного вооружения. Несколько дистанционно управляемых боевых модулей Hitrole были проданы итальянской армии и установлены на бронемашины Puma 6×6).

Переход с 12,7 мм на 20 мм гарантирует дальнобойность два километра, при этом масса взрывчатого вещества, доставляемого до цели, в двухсекундной очереди увеличивается почти втрое, а кинетическое воздействие на дистанции один километр – примерно вдвое. Учитывая, что часто возникает проблема с подпалубным пространством, компания Oto Melara создала боевой модуль непроникающего типа с промежуточным элементом для того, чтобы конструктивно соединить установленный сзади магазин, содержащий 750 20×102 мм выстрелов, с самой пушкой. Кроме того, что в этом промежуточном элементе можно установить источник питания на 24 вольта, он также служит в качестве элемента, увеличивающего высоту, что позволило получить угол склонения 30° (максимальный угол вертикального наведения составляет 75°). Этот вариант весит 600 кг без боеприпасов и блока питания, они добавляют соответственно 250 кг и 70 кг.

Оптико-электронный комплект настраивается под требования заказчика, но базовая конфигурация такая же как у модуля Hitrole. Дневной канал обеспечивается телекамерой местного производства с полем зрения 23,6° и увеличением x34, с выходами PAL и HD-SDI, также установлены 1,55-мкм лазерный дальномер Vectronix LRF 3000 с дальностью действия 6 км и тепловизор Sagem Matis SP. Модуль Hitrole 20 с цифровой архитектурой и системой сопровождения целей может управляться с отдельной консоли или интегрироваться в корабельную систему управления боем по запросу заказчика.

Рассматривается также установка альтернативного вооружения, включая пушку M61A1 Vulcan от General Dynamics, которую Oto Melara испытала с целью возможной установки на самолет C-27J Spartan. Эта шестиствольная пушка имеет скорострельность 4000 выстрелов в минуту по сравнению с 750 выстрелами в минуту пушек M197 или ATK M230 LF с цепным приводом. Компании Oto Melara и SAKT будут продвигать новую систему исходя из своих рыночных сфер влияния; производство будет вестись как в Италии, так и в Объединенных Арабских Эмиратах.

Польша и Румыния

Выпускаются два варианта: ZSMU-1276 A3 с внешним патронным ящиком на 150 12,7-мм патронов или 250 7,62-мм патронов и ZSMU-1276 C1, оборудованный лотком подачи боеприпасов, который уходит под бронированную крышу, что позволяет производить безопасное перезаряжание внутри машины. Модель A3 непроникающего в корпус типа на 28 кг легче варианта с внешним боепитанием. Модель C1 весит с 12,7-мм пулеметом 169 кг или с 7,62-мм пулеметом 152 кг.

Оптронный комплект установлен посередине и состоит из дневной камеры, тепловизора и лазерного дальномера. То, что у пулеметов компании ZM Tarnуw подача патронов осуществляется справа (в стиле пулеметов советской эпохи, а не слева по стандартам НАТО), позволяет компании предлагать боевые модули, совместимые с автоматическим вооружением советских времен коего еще немало. На модуль может быть установлено до шести пусковых установок 81-мм дымовых гранат. Модуль ZSMU-1276, разработка которого началась в 2005 году, добился определенных успехов, поскольку польская армия выбрала вариант A3, вооруженный пулеметом UKM-2000, C, для установки на инженерный вариант бронемашины Rosomak 8×8.

Anubis также может служить в качестве системы наблюдения, поскольку оборудован сенсорным комплектом, который включает дневную камеру на 0,4 мегапикселей с увеличением x30, тепловизор с шагом 17 мкм, матрицей 640×480 и увеличением x6 и лазерный дальномер с дальностью 5 км. Опции включают баллистическую защиту, функцию сопровождения целей, счетчик выстрелов, стабилизацию изображения, вычисление координат целей и интеграцию в систему управления боем. Также может быть добавлен 40-мм автоматический гранатомет. Компания Pro-Optica находится на последних этапах переговоров с неназываемым заказчиком, который должен заказать 50 модулей с поставками в 2016 году.

Компания IMI не раскрывает, какая из ее моделей Wave выбрана для проекта по охране границ

Израиль

Одна из моделей Wave была выбрана неназываемой страной для охраны границ (по данным IMI контракт включает «приличное количество» систем для командных и пограничных контрольно-пропускных пунктов). Несмотря на то, что в последние годы многочисленные компании продвигают свои ДУБМ для подобных целей, это, пожалуй, первое система, предназначенная для обеспечения безопасности границ. Компания IMI также получила второй заказ, но на этот раз, на корабельный вариант Wave 300N для установки вооружения с правой подачей. И здесь покупатель остается неизвестным, хотя авансовый платеж получен, и поэтому можно надеяться на успешное изготовление опытного образца.

Модуль может устанавливаться на любую легкобронированную боевую машину, новую или модернизируемую, без каких-либо модификаций. Модуль, разработанный компанией Rafael, может принять вооружение с подачей с любой стороны, поскольку ящик с патронами устанавливается в нижней части модуля, например в модуль можно установить либо 12,7-мм M2HB, либо 14,5-мм КПВТ. Также могут устанавливаться 40-мм автоматические гранатометы, а также пулеметы меньших калибров.

Пусковая установка с двумя многоцелевыми ракетами Spike LR (Long Range) устанавливается справа. Головка самонаведения ракеты гарантирует максимальную точность на конечном участке траектории, а наведение по оптоволокну обеспечивает двухстороннюю связь, что позволяет стрелку видеть цель до самого последнего момента, а также перенацеливать ракету в случае изменения ситуации.

Модуль работает на напряжении 24 вольта, среднее потребление тока составляет 20A с пиковым значением 40A. Нижняя часть башни имеет баллистическую защиту, которая также закрывает боекомплект. ДУБМ весит 440 кг с двумя ракетами по 9 кг и 150 патронами (их количество может быть увеличено, если машина может принять дополнительную массу). На модуль можно установить до восьми пусковых установок дымовых гранат. Компания Rafael готова также интегрировать другие типы противотанковых ракет. На модуль Samson Mini MLS получены заказы от неназванного покупателя и в настоящее время ведется его серийное производство.

Последние пополнение семейства Samson – модуль Samson Mini MLS, который может принять две ракеты Spike-LR

Корабельная установка Corced, разработанная бразильской компанией Emgeprom, готова к производству

Бразилия

Патронный ящик, установленный с левой стороны, вмещает 300 12,7-мм патронов или 460 7,62-мм патронов. Справа установлен контейнер с оптико-электронной дневной камерой с увеличением x23, тепловизионная камера предлагается опционально. ДУБМ Corced, работающий на 115 вольтах переменного тока или на 24 вольтах постоянного тока (максимум 60 ампер на 24 вольтах), разработан и готов к серийному производству.

/Alex Alexeev, topwar.ru/

army-news.ru

30-мм дистанционно управляемый боевой модуль от ЦНИИ «Буревестник»

На недавнем международном военно-техническом форуме «Армия-2016» отечественные предприятия оборонной промышленности продемонстрировали большое число новейших разработок в различных областях. В частности, без внимания предприятий не остался сектор дистанционно управляемых боевых модулей. Несколькими организациями был представлен ряд как уже известных, так и совершенно новых систем этого класса. Один из новых проектов, впервые представленных на недавней выставке, был разработан конструкторами ЦНИИ «Буревестник».

Одним из выставочных образцов в экспозиции ЦНИИ «Буревестник», входящего в состав корпорации «Уралвагонзавод», стал перспективный боевой модуль с пушечно-пулеметным вооружением. Эта новая система предлагается для оснащения различной бронетехники существующих и перспективных моделей. В конструкции применяются некоторые относительно новые идеи, ранее не получившие широкого распространения. Интересно, что название перспективной разработки пока не объявлялось. На данный момент она известна под громоздким, но раскрывающим суть проекта обозначением «30-мм дистанционно управляемый боевой модуль».

Общий вид модуля. Фото Defence.ru

В основе нового проекта лежит необходимость обновления комплекса вооружений бронетехники с использованием новейших идей и наработок. Так, одним из главных нововведений проекта, способным значительно упростить использование модуля, является размещение всех необходимых агрегатов, включая ящики для боекомплекта, за пределами бронекорпуса базовой машины. Несмотря на это, модуль получает полный набор необходимого оборудования и вооружения, способного обеспечить требуемые технические и боевые характеристики. Для демонстрации оригинальной компоновки боевой модуль во время выставки располагался на подставке-треноге, что дополнительно подчеркивало отсутствие агрегатов, устанавливаемых ниже погона.

В соответствии с новым проектом «30-мм дистанционно управляемого боевого модуля», непосредственно на посадочном месте крыши бронемашины должно располагаться основание модуля, выполненное в виде цилиндра небольшой высоты. В нем должны присутствовать приводы горизонтального наведения, обеспечивающие поворот всей конструкции вокруг вертикальной оси. На цилиндрическом основании предлагается монтировать более крупный корпус сложной формы. Для правильного распределения нагрузок на опору корпус и основание дополнительно соединяются несколькими небольшими подкосами.

Корпус боевого модуля получил узнаваемую форму, образованную большим количеством прямых панелей. Лобовая часть имеет верхний лист, размещенный под углом, а также оснащается небольшим вертикальным центральным листом и нижней деталью, установленной с обратным наклоном. Имеются небольшие скуловые листы, прикрывающие стык лба и бортов. Для размещения орудийной установки лобовая часть корпуса разделена на два боковых агрегата, между которыми располагается качающаяся система.

Борта корпуса имеют сложную форму, образованную вертикальными верхними и наклонными нижними листами. По направлению к корме модуля борта расходятся. При этом правый борт изделия состоит лишь из двух листов, тогда как левый имеет изогнутую форму: его передняя деталь располагается параллельно продольной оси, что необходимо для установки пулемета. Позади качающегося пулеметного кожуха предусматривается расположенный под углом к оси бронелист сравнительно малой длины. Корма корпуса так же состоит из нескольких деталей, которые в сборе образуют выгнутую назад угловатую конструкцию. Крыша боевого модуля выполнена из одного листа, установленного на бортах горизонтально. Следует отметить, что при изменении размеров и форм бортовых и кормовых деталей общая высота корпуса не меняется по всей его длине.

Верхние лобовые детали корпуса отдаются под размещение некоторых устройств. Так, на их внешних частях предусматриваются два крупных люка для доступа к внутренним объемам модуля. По-видимому, с их помощью предлагается помещать ленты с боекомплектом в короба модуля. Центральные части лобовых листов отданы под установку двух блоков дымовых гранатометов. На каждой «половине» лобовой части корпуса помещается по три таких устройства. Непосредственно между гранатометами имеется ниша, необходимая для вывода орудийной установки. На правом борту, в его передней части, располагается еще один люк для доступа внутрь корпуса. Симметрично ему на левом борту предусмотрены крепления для качающейся пулеметной установки.

Изделие с другого ракурса. Фото Vestnik-rm.ru

В центральной части модуля монтируется орудийная установка с приводами вертикального наведения. Наиболее заметной и любопытной особенностью этого изделия является кожух, прикрывающий часть орудия. Это устройство имеет сложную форму с большим количеством граней, позволяющую прикрыть все необходимые детали орудия, а также обеспечивающую вывод стреляных гильз. Для выброса последних на боковой поверхности кожуха предусматривается отверстие с внутренними направляющими. На задней части кожуха монтируется блок оптико-электронного оборудования, помещенный в коробчатом защитном корпусе. За счет жесткой связи двух кожухов оптические приборы перемещаются вместе с вооружением.

Конструкция боевого модуля и его приводов наведения позволяет осуществлять круговую горизонтальную наводку. Вертикальное наведение меняется от -10° до +60°. Приводы связаны как с центральной орудийной установкой, так и с пулеметом, смонтированным на левом борту. Наведение этого оружия осуществляется синхронно и на одинаковые углы.

Основным вооружением перспективного боевого модуля является автоматическая пушка 2А42 калибра 30 мм. Это оружие достаточно давно состоит на вооружении и успело хорошо зарекомендовать себя в качестве главного вооружения сухопутных боевых машин. Кроме того, такая пушка в соответствующих установках используется на некоторых вертолетах. Большое распространение и имеющийся опыт эксплуатации делают 2А42 хорошим выбором с точки зрения оснащения перспективных боевых модулей.

Орудие на основе газоотводной автоматики имеет общую длину около 3,03 м при 2400-мм стволе. Полная масса пушки составляет 115 кг. Используется ленточное боепитание с двухсторонним подводом снарядов 30х165 мм. Это позволяет составлять боекомплект из снарядов двух типов, а также менять используемый боеприпас во время боевой работы. Скорострельность орудия 2А42 может достигать 800 выстрелов в минуту. При начальной скорости снаряда до 960 м/с обеспечивается эффективная дальность поражения живой силы до 4 км. Легкобронированная техника может уничтожаться на дальностях до 1-1,5 км.

В конструкции нового боевого модуля от ЦНИИ «Буревестник» предусматривается использование двух объемов для хранения боекомплекта в виде снарядов разных типов. Общий объем боезапаса составляет 300 снарядов. Предлагается стандартная загрузка в виде 200 выстрелов с осколочно-фугасными снарядами и 100 бронебойных боеприпасов. Подобное комплектование боевого модуля, как ожидается, позволит эффективно бороться со всем спектром возможных целей, от живой силы и незащищенной техники, до бронемашин с легкой защитой и летательных аппаратов.

На левом борту боевого модуля помещается кожух дополнительного вооружения в виде 7,62-мм пулемета ПКТМ. Пулемет помещается внутри металлического корпуса сложной формы, оснащенного дополнительным защитным кожухом ствола. Корпус пулеметной установки связан с приводами вертикального наведения орудия, что обеспечивает одновременную наводку. На внешней поверхности кожуха предусмотрено окно для сброса гильз. Боекомплект пулемета располагается внутри основного корпуса модуля, где помещен ящик для ленты на 1200 патронов. При помощи гибких рукавов лента подается внутрь пулеметной установки и подводится к приемному окну оружия.

Броневик «Тайфун-ВДВ» с неизвестным боевым модулем. Фото Bmpd.livejournal.com

Утверждается, что перспективный боевой модуль получил современную систему управления огнем, построенную на основе цифровой аппаратуры. Самым заметным элементом СУО является блок оптико-электронного оборудования, помещенный над кожухом пушки. Внутри защитного корпуса помещаются телевизионная камера, тепловизор и лазерный дальномер. Эта аппаратура позволяет наблюдать за обстановкой и искать цели, а также измерять дальность до них и выполнять наводку. Благодаря наличию тепловизионного канала обеспечивается применение боевого модуля в любое время суток без значительных ограничений по метеорологическим условиям. Сигнал с телекамеры и тепловизора передается на пульт управления модулем и выводится на его экран.

Приводы наведения вооружения сопряжены с двухплоскостным стабилизатором, обеспечивающим сохранение наводки вне зависимости от маневров базовой бронемашины. Для расчета поправок используется цифровой баллистический вычислитель. Контроль за работой всех систем боевого модуля предлагается осуществлять при помощи пульта управления, устанавливаемого в обитаемом отсеке бронемашины. Все управление осуществляется через пульт. Непосредственное взаимодействие оператора и модуля во время боевой работы не предусматривается.

Имея достаточно мощное вооружение, перспективный «30-мм дистанционно управляемый боевой модуль» не отличается большими габаритами и весом. Общая масса изделия, по имеющимся данным, составляет 1100 кг. Это позволяет монтировать его на различных шасси, имеющих достаточную грузоподъемность и способных выдержать отдачу 30-мм автоматической пушки. Подобным требованиям соответствует большое количество существующих и перспективных образцов бронетехники отечественной и зарубежной разработки.

Новый боевой модуль от ЦНИИ «Буревестник» не отличается суровыми требованиями к носителю, благодаря чему может использоваться в качестве основы комплекса вооружений самой разной техники. В частности, не исключается возможность применения таких систем на новейших отечественных бронемашинах. Дистанционно управляемый модуль новой модели может использоваться для модернизации боевой машины десанта БМД-4М, бронетранспортера «Бумеранг» или боевой машины пехоты «Курганец-25». Во всех случаях особенности технического облика новой разработки могут дать положительные результаты.

В теории перспективная отечественная разработка может найти широкое применение в деле создания и обновления бронетехники различных классов и типов. Тем не менее, реальные перспективы нового боевого модуля еще не определены. Насколько известно, к настоящему времени специалисты ЦНИИ «Буревестник» разработали проект этой системы и изготовили образец, предназначенный для демонстрации на выставках. За несколько дней до начала форума «Армия-2016» организация-разработчик объявила «30-мм дистанционно управляемый боевой модуль» в числе планируемых к показу новинок, а с 6 сентября изделие демонстрировалось посетителям выставки. При этом какие-либо сообщения о будущем нового проекта еще не поступали.

Интерьер броневика-носителя, видны стойка модуля и пульт управления. Фото Bmpd.livejournal.com[/center]

Официально новый боевой модуль с 30-мм автоматической пушкой впервые был показан на форуме «Армия-2016». Тем не менее, есть основания полагать, что широкая общественность узнала о нем несколькими неделями ранее. Напомним, в середине августа в свободном доступе появилась фотография из цеха предприятия «Завод специальных автомобилей» (г. Набережные Челны), на который были запечатлены два броневика «Тайфун-ВДВ» с нестандартным оснащением. На крыше одной из этих машин присутствовал ранее не известный боевой модуль с пулеметно-пушечным вооружением.

Опубликованные фото показывали, что внутри кабины базового броневика монтируется специальная стойка, поддерживающая боевой модуль, а также служащая основанием для установки аппаратуры управления. Кроме прочего, в кадр попал пульт управления боевым модулем. При публикации новых фотографий утверждалось, что боевой модуль будет оснащен 7,62-мм пулеметом и автоматической пушкой калибра 40 мм. Оружие, однако, на момент съемки на модуле отсутствовало.

Внешнее сходство изделий, присутствовавших в цеху предприятия и на выставочной площадке, позволяет считать, что речь идет о боевом модуле одной и той же модели. Кроме того, следуют очевидные выводы о скорых (или уже начавшихся) испытаниях системы вместе с бронемашиной-носителем. Также официальные данные позволили разобраться со слухами о 40-мм пушке – на самом деле модуль оснащается оружием немного меньшего калибра.

Боевой модуль новой модели действительно может быть интересен отечественным и зарубежным заказчикам, из-за чего имеет все шансы быть установленным на то или иное шасси и в таком виде найти практическое применение, поступив в армию какого-либо государства. Однако в этом контексте последнее слово и окончательное решение остаются за заказчиком в лице военного ведомства. Российское министерство обороны еще никак не прокомментировало новый боевой модуль и его перспективы. Мнение военачальников из зарубежных стран тоже пока остается тайной. Таким образом, будущее перспективной разработки на данный момент остается под вопросом.

Следует учитывать, что подобная неопределенность реального будущего свойственна всем новым разработкам, и сохраняется в течение некоторого времени после первой публикации данных или после «премьерного показа». В обозримом будущем должны появиться новые сообщения о перспективной разработке, касающиеся основных ее особенностей и возможных контрактов на производство и поставку. Пока же «30-мм дистанционно управляемый боевой модуль» от ЦНИИ «Буревестник» сохраняет статус недавно показанной разработки с неопределенным будущим.

По материалам сайтов:
http://burevestnik.com/
http://vestnik-rm.ru/
http://defence.ru/
http://otvaga2004.ru/
http://bmpd.livejournal.com/

Фотообзор нового боевого модуля:
http://otvaga2004.ru/fotoreportazhi/vystavki-vooruzheniya/30-mm-distancionno-upravlyaemyj-boevoj-modul/

topwar.ru

Тенденции развития дистанционно управляемых модулей вооружения

Конфигурация модуля TRACKFIRE обеспечивает независимую стабилизированную линию прицеливания. Так как независимо стабилизированный сенсорный модуль отсоединен от осей вооружения (следовательно отделен от действия сил отката), оператор способен держать линию визирования на цели, тем самым существенно сокращается время на ее обнаружение и захват
Сочетание улучшенной ситуационной осведомленности и высокоточного огня на максимальной дальности стрельбы плюс размещение оператора под защитой брони… Имея такие достоинства, дистанционно управляемые модули вооружения стали обязательным дополнением для бронированных машин всех типов.

Дистанционно управляемые модули вооружения (ДУМВ) подкрепляют оборонительные возможности бронетранспортеров и легко защищенных разведывательных машин, а с правильным вооружением добавляют еще и высокоточные наступательные возможности. ДУМВ позволяют БМП обеспечить гораздо более эффективную огневую поддержку спешенным подразделениям, а танки обеспечивают реагирующей системой легкого вооружения, что делает их более живучими и более смертоносными в ближнем городском бою. И наконец, они дают машинам боевого и тылового обеспечения эффективное средство самозащиты, минимизируя незащищенность экипажа.

Эффективность модулей вооружения зависит от ряда ключевых технологий, включая электрические сервоприводы, компактные и точные инерциальные датчики угловых скоростей, мультисенсорные оптико-электронные системы, высокоточные подшипниковые узлы и упроченные компьютеры с обрабатывающими программами, включая алгоритмы, которые могут вырабатывать баллистические поправки в зависимости от вооружения и боеприпасов, учитывая многочисленные факторы, влияющие на точность выстрела. Эти компоненты становятся всё более доступными, надежными и недорогими. Редко какая программа по созданию новой бронированной машины или модернизации уже имеющейся не включает ДУМВ. Более крупные экземпляры становятся основным вооружением расширяющегося спектра машин и, как следствие, с какого-то момента концептуальная разделительная линия между ДУМВ и необитаемой башней начинает размываться.

Это неминуемо делает мировой рынок очень конкурентным. В настоящее время имеется, по крайней мере, 17 крупных оборонных компаний, предлагающих модули вооружения и соперничающих за право предоставить самую привлекательную комбинацию желаемых свойств, например, способность принять широкую линейку вооружения, будь то одиночная система или комплекс вооружения, модульность, быстрая реконфигурируемость, простота установки и простота работы и обучения. К нынешним фаворитам в этой сфере можно отнести компании Aselsan, BAE Systems, CMI Defence, DETRAC, Elbit Systems, EOS, FN Herstal, Kongsberg, Leonardo, Moog, Rafael, Rheinmetall, Raytheon, Saab, ST Kinetics и Valhalla и Концерн «Калашников».

Количество вариантов вооружения увеличилось: от легких пулеметов до среднекалиберных пушек и автоматических гранатометов. Все чаще к комплексу вооружения добавляются управляемые ракеты, а за ними в ближайшем будущем, вероятно, добавятся высокоэнергетические лазеры. Предлагаются даже «нелетальные» варианты некоторых ДУМВ.

Вариант с ракетами класса «земля-воздух»

Если какое-то время назад для ДУМВ предлагались противотанковые ракеты, то теперь все чаще устанавливаются другие типы ракетных систем, включая ракеты класса «земля-воздух». Например, компания Saab находится в процессе интеграции ракеты малой дальности RBS 70 NG в свой ДУМВ TRACKFIRE, первоначально предназначенный для установки на военные защищенные машины PMV (Protected Military Vehicle), например, Thales HAWKEI австралийской армии.

По имеющимся данным, новая прицельная система для RBS 70 NG со встроенным тепловизором весит около 50 кг, включая дополнительное крепимое устройство ночного видения. Первый работоспособный прототип модуля с ракетой RBS 70 NG, разрабатываемый в настоящее время, как ожидается, появится в 2017 году. При установке на бронемашину HAWKEI PMV, способную держаться в одних боевых порядках с быстро маневрирующими силами, он должен обеспечивать ближнюю противовоздушную оборону — ключевое требование австралийской программы Land 19 Phase 7B. Модуль TRACKFIRE проектировался под самое разное вооружение, от легких пулеметов до пушек среднего калибра и автоматических гранатометов, для использования на самых разных типах платформ, включая наземные транспортные средства, суда и стационарные установки. Этот один из самых продвинутых ДУМВ предлагает то, что компания Saab называет истинной стабилизированной независимой линией визирования. У него сенсорный блок отсоединен от осей вооружения, позволяя прицелу и лазерному дальномеру оставаться на цели пока вырабатываются поправки по азимуту и углу места. Кроме того, такое решение позволило изолировать прицел от вибрации и отдачи вооружения.

ДУМВ SAMSON с ракетами SPIKE для литовских машин BOXER

В августе 2016 года компания Rafael подтвердила, что поставит Литве свой ДУМВ SAMSON Mk II с пусковыми установками ракет SPIKE, вооруженный также пушкой и пулеметом. Поставки модуля будут осуществляться в рамках поставки этой балтийской стране к концу 2017 года 88 бронемашин BOXER.

ARTEC, совместное предприятие Kraus-Maffei Wegmann (KMW) и Rheinmetall, разработало четыре варианта БМП машины BOXER для литовской армии, где они получат название VIKLAS. Все четыре варианта будут иметь башни SAMSON Mk II с 30-мм пушкой, 7,62-мм спаренным пулеметом, двумя пусковыми установками ракет SPIKE LR (Long Range — дальнего действия) и 8 пусковыми установками дымовых гранат.

Компания поставит литовской армии ДУМВ SAMSON Mk II с 30-мм пушкой от Orbital-АТК, спаренным 7,62-мм пулеметом, пусковыми установками ракет Rafael SPIKE LR (Long Range) и 8 установками дымовых гранат. Это позволит получить литовским вооруженным силам повышенную гибкость боевого применения в городских застройках и на открытой местности при максимальной живучести экипажа и машины

Компания описывает SAMSON Mk II как гиростабилизированный в двух плоскостях, со сдвоенной прицельной системой (для стрелка-оператора и командира) модуль, способный принять самое разное вооружение. Вариант Mk II отличается низким силуэтом, дополнительным бронированием и лучшей точностью. Он также повышает уровень живучести экипажа, поскольку перезаряжание происходит внутри машины под защитой брони. Кроме вооружения, устанавливаемого для Литвы, варианты установки оружия включают 5,56-мм, 7,62-мм и 12,7-мм пулеметы, 40-мм автоматические гранатометы, блоки с устройствами наблюдения и нелетальные системы.

Компания Valhalla начала проект ODIN 570 для модернизации Т-72

Компания Valhalla вышла с новым взглядом на концепцию ДУМВ, разработав новый модуль ODIN 570. ODIN 570, анонсированный в июле 2016 года, предназначен для замены башни танка Т-72 необитаемой башней, вооруженной 57-мм пушкой Bofors L/70 от BAE Systems, спаренным с ней 5,56-мм пулеметом, «сонаправленной» 25-мм пушкой с цепным приводом LW25 BUSHMASTER от Orbital-ATK и независимым ДУМВ с 7,62-мм пулеметом. Эта система трансформирует старые танки в то, что Valhalla называет тяжелой боевой машиной HFV (Heavy Fighting Vehicle), которая может составить конкуренцию боевой машине поддержки танков БМПТ-72 «Терминатор-2» производства Концерна «Уралвагонзавод».

50-мм ДУМВ Valhalla

Необходимо отметить, что модуль ODIN 570 представляет собой крупный ДУМВ, размеры которого составляют 3,05×2,6×1 метр (без пушки) без модуля на крыше, или 1,48 метра с установленным независимым модулем. Боекомплект башни составляет 100 снарядов 57×438 мм, 700 выстрелов 25×59 мм для пушки LW25 BUSHMASTER и по 2000 патронов калибров 7,62 мм и 5,56 мм для независимого ДУМВ и спаренного пулемета. Пушка BUSHMASTER определяется компанией как «сонаправленное» оружие, поскольку она вращается вместе с основной пушкой, но может иметь разные с ней вертикальные углы наведения. Установлена она справа от основной пушки.

CMI Defence выбрана для американской пушки среднего калибра

Во время Eurosatory 2016 компания Cockerill (CMI Defence) объявила о том, что в январе 2016 года американская армия выбрала ее для участия в разработке среднекалиберных систем нового поколения. Компания будет работать с НИЦ вооружений (ARDEC) в рамках соглашения о совместной научно-исследовательской работе и конструкторских разработках, которая должна завершиться к концу 2017 года. По данным CMI Defence, эти работы включают «общую концепцию» новой необитаемой башни с пушкой среднего калибра, которая будет выбрана из портфолио компании.

Основным вооружением станет 30-мм пушка ХМ318 с беззвеньевой системой питания. Оператор будет наводить пушку посредством новой системы управления огнем с интерфейсом, позволяющим быстрее открывать более точный огонь по целям. Первая башня будет поставлена ARDEC в середине 2017 года.

Президент компании CMI Defence Жан Моранж указал на важность этого проекта. «Он позволяет нам идеально позиционировать себя в рамках будущей американской программы модернизации парка бронемашин STRYKER».

Текущее предложение Cockerill по ДУМВ базируется на системе CPWS 20-25-30. CPWS. Впервые показанная на выставке Eurosatory 2014, система предназначена для установки пушек калибра 20-30 мм при массе базового варианта менее 1000 кг, что позволяет устанавливать ее на легкие бронированные машины.

Cockerill CPWS 20-25-30 – семейство легких защищенных среднекалиберных боевых модулей (башен)

Компания Kongsberg показала вооруженный ракетами JAVELIN модуль PROTECTOR

На выставке Eurosatory 2016 компания Kongsberg представила новейший вариант своего ДУМВ PROTECTOR (фото внизу), которые подтвердил свою способность стрелять противотанковыми ракетами JAVELIN в серии испытаний, проведенных на полигоне Солсбери совместно британской Группой разработки и испытаний бронетанковой техники и группой Javelin Joint Venture, созданной компаниями Lockheed Martin и Raytheon. По данным компании Kongsberg, конфигурация модуля включает в качестве основного вооружения либо 12,7-мм пулемет, либо 40-мм автоматический гранатомет, а в качестве вспомогательного вооружения пулемет калибра 7,62 мм или ракеты JAVELIN. Пять ракет JAVELIN в двух вариантах, выпущенные бронемашиной SPARTAN, поразили неподвижные наземные цели на дальностях 1,2-4,3 км. Три ракеты JAVELIN Block 0 были выпущены на дистанции 1,5 км, 2,5 км и 3,2 км и две ракеты Block 1 на дистанции 3,5 км и 4,3 км; последняя дистанция на сегодняшний день стала одной из самых больших дистанций поражения ракетой JAVELIN.

«Мы видим повышенный спрос на дополнительные системы и решения, подобные установке JAVELIN, мы удовлетворены превосходными результатами испытаний», — прокомментировал президент компании Kongsberg Protech Systems.

О выборе компании Kongsberg для программы британской машины SCOUT SV (в настоящее время AJAX) было объявлено в феврале 2015 года, а в мае Австралия заявила о выборе модуля PROTECTOR для своих новых патрульных машин Supacat JACKAL 6×6. В результате, General Dynamics Land Systems объявила компании Kongsberg о том, что ее модуль PROTECTOR Medium Caliber Remote Weapon Station (MCRWS), вооруженный 30-мм пушкой, был выбран для установки на бронемашины STRYKER американской армии.

В январе компания объявила о заказе американской армии на разработку и подготовку к производству модуля CROWS LP (Low Profile), конфигурацию которого связывают с танком М1 ABRAMS.

HITROLE и HITFIST предложены для новых CENTAURO

В июне 2016 года итальянский консорциум Iveco-Oto Melara (в настоящее время Leonardo) представил машину CENTAURO II, новейшего члена известного семейства противотанковых установок в конфигурации 8×8. В компании Leonardo подчеркнули, что башня CENTAURO II может быть оборудована ДУМВ HITROLE Light, который в свою очередь может быть вооружен 7,62-мм или 12,7-мм пулеметом или 40-мм автоматическим гранатометом, стабилизированными по азимуту и углу места.

Система управления огнем HITROLE LIGHT включает оптико-электронную станцию с дневной телекамерой, инфракрасной камерой и лазерным дальномером наряду с программным обеспечением автоматического сопровождения целей и компьютером управления огнем, который вырабатывает баллистические поправки и направляет башню при помощи цифровой системы сервоприводов, базирующейся на технологии цифровой обработки сигналов. Наряду с обычными боевыми задачами модуль HITROLE LIGHT может выполнять и другие задачи, например наблюдение, патрулирование в населенных пунктах, охрана границ, а с соответствующими сенсорами определения местоположения стрелка и противоснайперские задачи.

Бронемашина CENTAURO AIFV/OWS 30 FRECCIA

Также на выставке была представлена еще одна машина из этого семейства, CENTAURO AIFV/OWS 30 FRECCIA, в которой совмещены ходовая часть CENTAURO и новый корпус, рассчитанный на максимальное повышение уровня живучести экипажа. Как видно из названия, он оборудован ДУМВ Leonardo HITFIST, вооруженным 30-мм пушкой, в данном конкретном случае пушкой с цепным приводом Orbital-ATK Mk44, которая стабилизирована наряду со спаренным пулеметом 7,62-мм; имеется возможность установки двух пусковых установок ПТУР SPIKE, Корнет или INGWE. Система управления огнем включает традиционные дневные, ночные и лазерные сенсоры с добавлением метеорологической станции и устройства для отсчета вертикальных перемещений. Башня управляется одним оператором посредством джойстиков и многофункционального цветного дисплея.

Впрочем, если оператор встанет на своем месте, то сможет получить прямой круговой обзор окружающей обстановки через эпископы башни, перезаряжать вооружение и проводить базовое обслуживание через люк на днище башни. Хотя все системы модуля электрические, сбой в подаче энергии не выведет HITFIST из строя, поскольку имеется резервная ручная ветвь с резервным оптоволоконным кабелем для прямого наведения.

Компания Мооg представила реконфигурируемую платформу вооружения RIwP (Reconfigurable Integrated-weapons Platform) на выставке AUSA 2016. Возможности и огневое могущество платформы RIwP расширено за счет успешной интеграции и стрельбовых испытаний пушки M230LF. К другим усовершенствованиям относятся дополнительный люк и опциональный прицел IBAS (Improved Bradley Acquisition Subsystem)

Бронемашина TULPAR-S компании Otokar была показана на выставке Eurosatory 2016 с установленным ДУМВ BASOK, вооруженным стабилизированным 7,62-мм пулеметом

Турецкие модули

Компании Aselsan и Defensetech подписали в апреле 2016 года меморандум об учреждении совместного предприятия по производству ДУМВ в Малайзии. Малазийская компания получит от турецкой Aselsan технологии производства различных ДУМВ, включая конфигурации с вооружением 12,7 мм, 25 мм и 30 мм. Совместное предприятие изначально будет сосредоточено на сборке корабельной стабилизированной дистанционно управляемой 30-мм установки SMASH, которая будет устанавливаться на малазийские патрульные катера береговой охраны.

На выставке SOFEX 2016 иорданское предприятие KADDB (King Abdullah II Design and Development Bureau) представило новейший бронетранспортер AL-WAHSH 4×4, оборудованный пусковой установкой противотанковых ракет Anti-Tank Missile Launching System разработки Aselsan с макетами четырех ракет в готовом к пуску положении плюс 7,62-мм пулемет.

Бронеавтомобиль Otokar COBRA II с ДУМВ UCOK

На выставке ADEX 2016 турецкая компания Otokar показал новый стабилизированный ДУМВ UCOK на бронемашине COBRA II LAV. ДУМВ UCOK может приинять различное вооружение, в том числе 12,7 мм, 7,62 мм или 40-мм гранатомет. В боевой модуль интегрирован независимый стабилизированный в двух плоскостях прицельный комплекс, включающий тепловизионную камеру с двумя полями зрения, ПЗС-камеру и лазерный дальномер. Независимый прицел позволяет держать прицельную марку на цели при наведении системы вооружения с углами упреждения. В модуле размещается 400 патронов 12,7 мм, 1000 патронов 7,62 мм или 100 гранат для гранатомета. Модуль UCOK также имеет 76-мм пусковые установки дымовых гранат.

ДУМВ никуда не денутся, и для того, чтобы не отстать от развивающихся угроз в перспективных системах упор, скорее всего, будет сделан на возможности быстрой реконфигурации, как это реализовано, например, в системах последнего времени, Reconfigurable Integrated Weapons Platform (RIWP) от Moog/DRS Technologies и BATTLEGUARD от Raytheon.

По материалам сайтов:
www.nationaldefensemagazine.org
www.rafael.co.il
www.valhalla-turrets.com
www.cmigroupe.com
www.kongsberg.com
www.leonardocompany.com
www.moog.com
www.otokar.com.tr

topwar.ru

Дистанционно управляемый боевой модуль «Адунок-2В» (Беларусь) » Военное обозрение

Несколько лет назад на рынке дистанционно управляемых боевых модулей появилось новое изделие. Свой вариант подобной системы представило белорусское конструкторское бюро «Дисплей». Используя имеющийся опыт и принимая во внимание современные тенденции в этой области, специалисты бюро разработали перспективную систему под названием «Адунок». Позже были представлены новые проекты, представлявшие собой дальнейшее развитие имеющегося изделия. Очередной вариант белорусского боевого модуля впервые был показан широкой публике в этом году. Последняя на данный момент модификация модуля носит обозначение «Адунок-2В».

Напомним, первый вариант модуля «Адунок», разработанный конструкторским бюро «Дисплей» (г. Витебск), был представлен в 2011 году. Потенциальным заказчикам предлагалась дистанционно управляемая система, оснащенная вооружением и набором оптических приборов для слежения за обстановкой и наведения оружия. В зависимости от пожеланий заказчика, модуль мог оснащаться пулеметом винтовочного или крупного калибра либо автоматическим гранатометом. Подобный облик боевого модуля полностью соответствовал текущим тенденциям развития систем этого класса, что позволяло рассчитывать на большое будущее.

Боевой модуль «Адунок-2В» на автомобиле. Фото КБ «Дисплей»

В дальнейшем боевой модуль первой версии «Адунок» и его улучшенный вариант «Адунок-М» проходили испытания в качестве вооружения различных боевых машин нескольких классов. К примеру, в 2013 году сообщалось об установке такого изделия на бронеавтомобиль «Тигр» российского производства. Проверки показали, что применение дистанционно управляемой системы с пулеметным или гранатометным вооружением позволяет решать широкий круг задач и бороться с различными целями.

Тем не менее, достигнутые успехи не привели к остановке работ по перспективной тематике, но стали основой для новых проектов. Несмотря на достаточно удачную конструкцию, модуль «Адунок» нуждался в дальнейшем развитии. Так, недостатком существующих проектов сочли состав вооружения. Модуль первой версии мог нести только одну единицу оружия, что заметно ограничивало его огневую мощь и сокращало возможности в деле поражения целей. По этой причине была начата разработка новой версии проекта, основной задачей которой было усиления вооружения. Кроме того, могли приниматься меры, направленные на повышение характеристик прочих узлов и агрегатов.

Результат работ по усилению боевого модуля был представлен на выставке Defence Services Asia 2016, прошедшей в апреле в малазийском Куала-Лумпуре. В одном из выставочных павильонов был представлен образец перспективного боевого модуля, созданного на основе существующих разработок. Во время своей первой демонстрации новая белорусская система носила название «Адунок-В». Через несколько месяцев, в начале сентября, конструкторское бюро «Дисплей» впервые показало свою новую разработку на российской выставке. Модуль стал одним из экспонатов международного военно-технического форума «Армия-2016». Интересно, что на российской площадке боевой модуль выставлялся под новым названием «Адунок-2В». Тем не менее, как следует из имеющихся материалов, на обеих выставках показывали одну и ту же разработку.

Являясь дальнейшим развитием существующих разработок, новый модуль «Адунок-2В» получает те же цели и задачи. Кроме того, сохранено название, расшифровывающееся как «Автоматизированный дистанционно управляемый наблюдательно-огневой комплекс». Как следует из такого названия, все изделия семейства предназначены для ведения наблюдения за определенными районами и, при необходимости, обстрела обнаруженных целей. При этом разработка с литерами «2В» отличается от предшественников повышенными возможностями в деле обнаружения и уничтожения различных объектов.

«Адунок» первой модели в стационарном исполнении. Фото КБ «Дисплей»

Необходимость усиления вооружения боевого модуля за счет добавления дополнительного оружия привела к переработке некоторых элементов его конструкции. В итоге «Адунок-2В» сохраняет некоторое внешнее сходство с предыдущими изделиями своего семейства, однако заметно отличается от них. Наиболее крупные изменения ожидаемо коснулись качающейся оружейной установки и систем ее крепления. Также незначительно изменилась компоновка модуля.

Основным элементом боевого модуля, оснащенным рядом необходимого оборудования, является поворотная платформа. Подобно некоторым предыдущим проектам семейства, она имеет сравнительно большую высоту и оснащается скошенными лобовыми деталями. На верхней поверхности платформы предусматриваются опоры для качающихся устройств. Днище оснащено средствами горизонтальной наводки. Боевой модуль предлагается монтировать на соответствующих поверхностях машины-носителя без серьезной доработки конструкции последней. При этом весь боевой модуль оказывается за пределами корпуса, что дает определенные преимущества.

Между вертикальными опорами поворотной платформы находится качающаяся установка с креплениями для оружия и механизмами управления им. В отличие от предыдущих модулей «Адунок», новое изделие имеет два набора креплений, позволяющих увеличить число установленного вооружения. На левом борту корпуса (относительно модуля) помещается качающийся блок с оптико-электронным оборудованием. Правый борт оснащен креплениями для ящиков боекомплекта. Интересной особенностью изделия «Адунок-2В» является размещение двух ящиков с разными боеприпасами рядом друг с другом. Это позволило в определенной мере упростить конструкцию модуля, хотя и потребовало разработки соответствующих систем подачи боеприпасов.

«Адунок-М» на дистанционно управляемом шасси. Фото КБ «Дисплей»

Предлагаемое применение модуля в боях с противником привело к сохранению защиты. Корпус и некоторые другие агрегаты боевого модуля выполняются из броневой стали, защищающей изделие от обстрела с применением стрелкового оружия и от осколков снарядов. Примечательно, что конструкция средств защиты за последнее время претерпела некоторые изменения. Так, выставочный образец модуля «Адунок-В», показывавшийся весной этого года в Малайзии, имел лишь щиток перед блоком оптики. В более поздней версии используется полноценный коробчатый кожух, прикрывающий средства наблюдения со всех сторон.

Конструкция боевого модуля новой модели обеспечивает круговое наведение по горизонтали. Углы возвышения оружия изменяются от -10° до +60°. Электрические приводы наведения поворачивают модуль и оружие со скоростью до 60 градусов в секунду. Имеющиеся средства наведения позволяют вести огонь по наземным целям, а также дают определенные возможности в борьбе с воздушными. В составе модуля имеется двухплоскостной стабилизатор, удерживающий оружие и оптические приборы в заданном положении.

Модули семейства «Адунок» предыдущих моделей могли нести только одно вооружение требуемого типа. В проекте «Адунок-2В» предусматривается применение двух наборов креплений для оружия, размещенных на единой качающейся установки. Слева на установке помещается автоматический гранатомет. Справа – пулемет. Тип оружия предлагается выбирать заказчику. При этом отмечается, что в некоторых случаях может понадобиться та или иная доработка систем подачи боеприпасов.

Выставочный образец модуля нового типа, показывавшийся на салонах этого года, получил 30-мм автоматический гранатомет АГ-17А, а также 12,7-мм пулемет НСВТ «Утес». Гранатомет, представляющий собой доработанную для использования боевой авиацией версию изделия АГС-17 «Пламя», устанавливается в левой части качающейся установки. Правые крепления предназначаются для монтажа пулеметного вооружения. По желанию заказчика, модуль может оснащаться пулеметами разных типов. К примеру, в рекламных материалах по семейству «Адунок» присутствуют изображения комплекса с пулеметом M2HB американской разработки.

«Адунок-В» на выставке DSA-2016. Фото Janes.com

Боеприпасы для двух видов оружия предлагается перевозить в ящиках на правой стенке боевого модуля. Патроны или гранаты должны размещаться в лентах приемлемой длины, обусловленной емкостью ящиков. Для подачи боеприпасов к оружию используются специальные изогнутые лотки, имеющие возможность перемещения вместе с качающейся установкой. На уровне ствольных коробок орудия устанавливается лоток для подачи патронов к пулемету. Система боепитания гранатомета, в свою очередь, монтируется выше. Выставочный образец с пулеметом НСВТ и гранатометом АГ-17А получил ящики боекомплекта на 100 патронов и 50 гранат. После израсходования готового к применению боезапаса экипаж машины-носителя должен самостоятельно выполнять перезарядку.

Применение двух единиц оружия позволяет заметно повысить характеристики модуля в сравнении с предыдущими изделиями семейства. Пулемет, как винтовочного, так и крупного калибра, позволит оператору комплекса эффективно бороться с живой силой и незащищенной техникой противника. Крупнокалиберные системы, в свою очередь, могут обеспечить поражение легкобронированной техники. Дополнительным средством борьбы с незащищенными целями или иными объектами оказывается автоматический гранатомет. Благодаря своим характерным особенностям такое оружие может удачно дополнять пулеметное вооружение.

Для наблюдения за местностью и поиска целей, а также для наведения оружия проектом «Адунок-2В» предлагается использовать традиционный для современных боевых модулей блок оптико-электронного оборудования. В едином защищенном корпусе помещаются видеокамера, тепловизор и лазерный дальномер. За счет совместного перемещения оптики и вооружения в двух плоскостях обеспечивается поиск целей с последующим максимально быстрым открытием огня. Согласно опубликованным данным, видеокамера модуля позволяет вести наблюдение за объектами на дальностях до 2 км. Максимальная дальность «зрения» тепловизора – 1 км. Лазерный дальномер позволяет определять расстояние до цели в пределах 2,5 км.

Управление боевым модулем осуществляется при помощи пульта, размещенного внутри машины-носителя. Пульт имеет монитор для вывода видеосигнала и различных данных. В качестве органов управления используются рукоятка и набор клавиш, а также сенсорный экран. В системе управления модулем применяются некоторые алгоритмы автоматической работы, повышающие боевые характеристики техники. Так, реализовано автоматическое сопровождение движущейся цели. При этом оператор может и самостоятельно отслеживать найденный объект, а также вести по нему огонь из того или иного оружия. Имеется возможность «запоминания» 10 неподвижных целей с последующим их обстрелом по команде оператора.

Автоматический гранатомет АГ-17А. Фото Russianarms.ru

Для повышения возможностей боевой машины с точки зрения слежения за местностью может использоваться система наблюдения и целеуказания «Панорама». Это изделие имеет в своем составе стойку с шестью видеокамерами. Каждая из них следит за сектором шириной 62°, что дает круговой обзор всего окружающего пространства. Видеосигнал с камер выдается на монитор операторского пульта. Системы «Панорама» и «Адунок» могут использоваться совместно. При этом осуществляется коммутация двух комплексов с подсоединением к общему пульту. После этого оператор получает возможность следить за обстановкой и использовать оружие, управляя всеми процессами с единого пульта.

В составе радиоэлектронного оборудования модуля имеются средства связи. С их помощью оператор комплекса может получать целеуказание из сторонних источников. Данные о найденных целях могут поступать от разведчиков, беспилотных летательных аппаратов и т.д. Также возможно использование модуля в целях разведки. При этом оператор определяет местоположение цели и передает подобную информацию другим потребителям.

Масса боевого модуля «Адунок-2В» без вооружения заявлена на уровне 261 кг. Полный вес всего комплекса зависит от выбранного вооружения. Так, пулемет НСВТ и гранатомет АГ-17А добавляют по 25 и 22 кг соответственно, после чего масса комплекса с боекомплектом может достигать 325-330 кг. Такой вес и сравнительно большая отдача оружия накладывают определенные ограничения на выбор носителя, однако все же позволяют использовать «Адунок-2В» с боевыми машинами различных типов.

В ходе первой демонстрации боевого модуля утверждалось, что подобная система может использоваться не только в различной комплектации, но и с разными носителями. В первую очередь, носителями «Адунка-2В» должны были сухопутные боевые машины на колесном или гусеничном ходу. Интересно, что таким модулем могут оснащаться даже образцы техники, не отличающиеся высокими характеристиками прочности корпуса. Так, конструкторским бюро «Дисплей» уже были опубликованы фотографии опытного образца боевого модуля, установленного на небронированном вездеходе HMMWV американского производства. Сравнительно тяжелый боевой модуль закрепляется не непосредственно на крыше машины, а на Х-образной опоре, распределяющей его вес на силовой набор техники.

Опытный боевой модуль с пулеметно-гранатометным вооружением на носителе. Фото КБ «Дисплей»

По желанию заказчика, боевой модуль с пулеметно-гранатометным вооружением может монтироваться на дистанционно управляемых сухопутных платформах. Подобный подход к использованию модуля уже был опробован в рамках проекта «Адунок-М». Напомним, этот проект предусматривал установку комплекса вооружения на трехосную беспилотную платформу. В будущем могут появиться и новые виды дистанционно управляемой техники, несущие модули семейства «Адунок».

Как и предшественники, новый «Адунок-2В» может устанавливаться на стационарных объектах. В таком исполнении боевой модуль предлагается использовать для ведения наблюдения за местностью, отслеживания несанкционированных проникновений в охраняемую зону и, при необходимости, уничтожения нарушителей. Также носителями модуля могут быть катера береговой охраны.

Заявленные характеристики и возможности боевого модуля «Адунок-2В» способны привлечь внимание потенциальных заказчиков. В проекте используются все главные идеи, находящие применение при создании современных боевых модулей. Благодаря этому последние белорусские разработки могут представлять интерес с точки зрения реального применения в тех или иных целях. При этом модуль последней модели имеет заметные преимущества перед предыдущими, связанные с усилением вооружения за счет использования двух наборов креплений. Оглашенные возможности систем управления, в том числе интеграция с дополнительным оборудованием для наблюдения, так же должны положительно сказаться на боевой эффективности новой техники.

Тем не менее, сведения о серийном производстве и закупках новых боевых модулей пока не появлялись. К настоящему времени дистанционно управляемый боевой модуль «Адунок-2В» несколько раз становился экспонатом выставок вооружения и техники. При этом, насколько известно, потенциальные заказчики еще не проявили интерес к этой разработке и не заключили контракты на поставку серийных изделий. Реальные перспективы целого семейства боевых модулей до сих пор остаются под вопросом.

По материалам сайтов:
http://adunok.by/
http://janes.com/
http://belta.by/
http://ato.ru/
http://militaryparitet.com/
http://russianarms.ru/

topwar.ru

Боевой дистанционно управляемый модуль – Дистанционно управляемые боевые модули | Армейский вестник

Легкие и средние дистанционно управляемые боевые модули. Новинки западных производителей

автоматизированные огневые точки » Военное обозрение

«Калашников» усовершенствовал дистанционный боевой модуль

Легкие и средние дистанционно управляемые боевые модули

Бельгия

Франция

Италия

Польша и Румыния

Израиль

Бразилия

30-мм дистанционно управляемый боевой модуль от ЦНИИ «Буревестник»

Тенденции развития дистанционно управляемых модулей вооружения

Дистанционно управляемый боевой модуль «Адунок-2В» (Беларусь) » Военное обозрение

Добавить комментарий Отменить ответ
