От Су-35 до Су-35С. Разные проекты с похожими названиями » Военное обозрение

В настоящее время на вооружении воздушно-космических сил России состоят многоцелевые истребители Су-35С, относящиеся к поколению 4++. Уже построено несколько десятков таких самолетов, и в обозримом будущем их количество будет увеличено. Однако стоит напомнить, что обозначение «Су-35» появилось задолго до современного серийного самолета. Под этим названием фигурировал ряд предыдущих проектов модернизации существующего истребителя Су-27. Вспомним, каким был путь к нынешнему Су-35С, и что ранее предлагалось под схожим обозначением.

Сначала Су-27М…

Корни проектов под названием Су-35 стоит искать в конце семидесятых годов. Вскоре после завершения основных работ по Су-27 в его первой серийной модификации ОКБ им. П.О. Сухого приступило к поиску путей модернизации. До определенного времени специалисты были загружены другой работой, и потому проект модернизации достаточно долго оставался на предварительных стадиях. Впрочем, были определены основные способы совершенствования существующей машины. В первую очередь, предлагалось обновить бортовое оборудование и вооружение.
Серийный Су-35С в полете. Фото Объединенной авиастроительной корпорации / uacrussia.ru

29 декабря 1983 года вышло новое постановление Совета министров СССР, в соответствии с которым ОКБ во главе с М.П. Симоновым должно было разработать новый проект модернизации имеющегося Су-27. Военное и политическое руководство страны видело успехи зарубежных авиастроителей, и потому требовало улучшить отечественную технику. В соответствии с новым заданием, обновленный Су-27 должен был сохранить круг решаемых задач, однако требовалось повысить его общую эффективность.

Изначально проект модернизации Су-27 получил самое очевидное и ожидаемое название – Су-27М. Несмотря на незначительное изменение исходного обозначения, проект предусматривал использование ряда совершенно новых идей и решений, способных оказать самое серьезное влияние на характеристики и возможности истребителя.

В 1985 году конструкторский коллектив завершил работу над эскизным вариантом проекта Су-27М. Исходя из имеющихся требований, авиастроители внесли серьезные изменения как в существующий планер, так и в его оснащение. Наиболее заметным нововведением проекта являлось цельноповоротное переднее горизонтальное оперение, размещенное перед крылом. Также новый самолет отличался носовой частью фюзеляжа большего диаметра, оснащенной съемным обтекателем. Визир оптико-локационной станции, ранее находившийся перед фонарем на продольной оси самолета, смещался вправо. Увеличился тормозной щиток. Хвостовая балка фюзеляжа была удлинена для установки новой аппаратуры. На планере появились новые люки для доступа к внутренним отсекам, неубираемый топливоприемник, усиленное шасси и т.д.

Планер обновленной конструкции предлагалось строить с применением новых материалов. Ряд агрегатов теперь планировалось изготавливать из алюминиево-литиевых сплавов. Кроме того, проект Су-27М предусматривал некоторое увеличение доли деталей из композиционных материалов.


Опытный самолет Су-27М / Т-10М-1 в Центральном музее ВВС, г. Монино. Фото Wikimedia Commons

Доработка носовой части фюзеляжа была связана с необходимостью установки перспективной радиолокационной станции с фазированной антенной решеткой, отличавшейся большими габаритами. Выбранная станция могла находить до 24 целей одновременно и сопровождать 8 из них. В хвостовом обтекателе планировалось установить малогабаритную РЛС заднего обзора, повышающую ситуационную осведомленность экипажа.

Дополнительным средством обнаружения стала оптико-локационная станция с тепловизором и лазерным дальномером-целеуказателем. Все данные со средств обнаружения и сопровождения должны были передаваться на центральную вычислительную машину и использоваться при подготовке атаки.

Навигационный комплекс Су-27М, в целом, сохранял облик систем предыдущей техники. Предлагалось использовать радиотехнические устройства навигации, инерциальную курсовую систему и приемник спутниковых сигналов.

Интересным нововведением проекта стал полноценный бортовой комплекс обороны. В его составе присутствовали средства радиотехнической разведки и оптические датчики пуска ракет. Противодействовать подлетающим ракетам предлагалось при помощи новой станции постановки помех и устройств отстрела ложных тепловых целей. Защита самолета должна была осуществляться в автоматическом режиме, для чего все элементы комплекса соединялись со специальной ЭВМ.



Впервые в отечественной практике было предложено строить оборудование кабины с применением многофункциональных жидкокристаллических экранов. Экраны с кнопочным обрамлением должны были снабжать пилота всей необходимой информацией. Стандартные электромеханические приборы и указатели теперь являлись дублирующими и лишь дополняли экраны. Также для большего удобства пилотирования был разработан новый широкоугольный индикатор на лобовом стекле. Предполагалось внедрить т.н. нашлемный прицельный комплекс, упрощающий применение некоторых видов оружия.

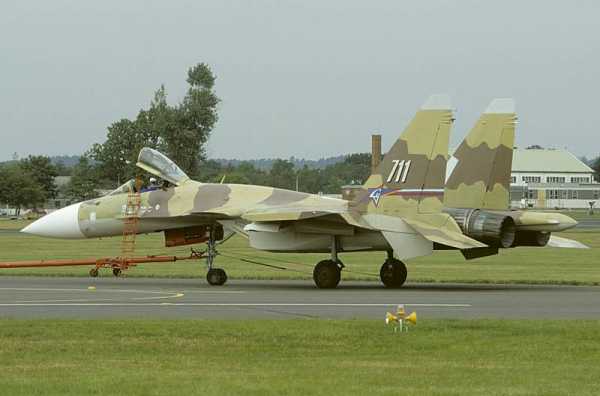

Прототип Т-10М-2 выполняет демонстрационный полет на авиасалоне Farnborough-1994. Фото Wikimedia Commons

За счет некоторой доработки планера удалось найти место для двух дополнительных точек внешней подвески, в результате чего их количество довели до 12. Су-27М мог нести всю номенклатуру боеприпасов серийных Су-27. Кроме того, в его боекомплект можно было включить перспективные ракеты «воздух-воздух» средней дальности РВВ-АЕ, не так давно поданные на летные испытания.

В 1987 году опытное производство Машиностроительного завода им. П.О. Сухого приступило к сборке первого опытного Су-27М. За основу для этой машины взяли серийный истребитель. После ряда необходимых доработок Су-27 получил собственное название Т-10М-1. Вскоре началось «строительство» второго опытного Су-27М. Следует отметить, что эти машины не в полной мере соответствовали новому проекту. На них отсутствовали некоторые перспективные приборы, а кроме того, они сохраняли стандартную конструкцию шасси.

28 июня 1988 года в Летно-исследовательском институте им. М.М. Громова состоялся первый полет опытного Т-10М-1. 19 января следующего года к испытаниям присоединился истребитель Т-10М-2. В течение некоторого времени в испытаниях использовались только два опытных образца, но вскоре переделка серийной техники продолжилась. Почти все новые самолеты Су-27М перестраивались из серийных истребителей базовой модификации. По причинам технического и технологического характера, прототипы тем или иным образом отличались друг от друга.

Отличия в комплектации были связаны с необходимостью отработки различных бортовых систем. К примеру, опытный самолет Т-10М-6, собранный в Москве, стал первым носителем переработанной электродистанционной системы управления. Особняком стояло изделие Т-10М-4. Этот планер не получил никакого оборудования, поскольку предназначался для статических испытаний.

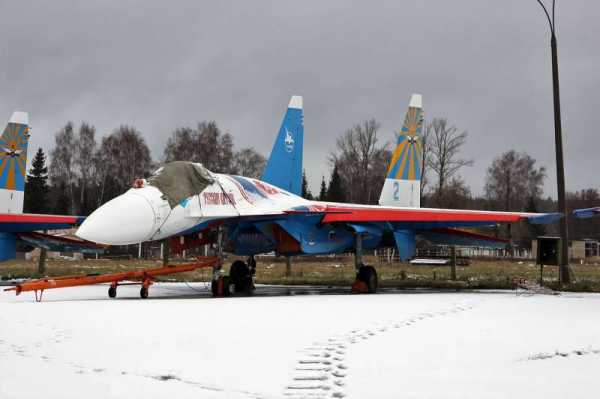

Опытный самолет Су-27М / Су-35 / Т-10М-12 после передачи группе «Русские витязи». Фото Vitalykuzmin.net

1 апреля 1992 года в воздух поднялся прототип Т-10М-3 – первый из построенных в Комсомольске-на-Амуре. В начале девяностых годов Комсомольское-на-Амуре авиационное производственное объединение им. Ю.А. Гагарина начало подготовку к будущему серийному строительству новой техники, и в течение некоторого времени должно было собирать опытные образцы. Самолеты от КнААПО имели некоторые отличия от московских. Так, для увеличения дальности полета их оснастили более емкими топливными баками. Пара новых емкостей для горючего находилась в килях увеличенной площади.

Производство опытных самолетов Су-27М продолжалось до 1995 года. Из опытной серии, состоявшей из 12 самолетов, три машины (№1, №2 и №6) были собраны на Московском машиностроительном заводе, остальные – в Комсомольске-на-Амуре. Испытания всей техники проводились в Жуковском на аэродроме ЛИИ.

…затем Су-35

Проект Су-27М предусматривал самую серьезную переработку исходной конструкции, и потому в сентябре 1992 года ему присвоили новое заводское обозначение – Су-35. В документах военного ведомства истребитель по-прежнему фигурировал как Су-27М. Заказчик и разработчик предполагали в ближайшем будущем запустить серийное производство новой техники, но этого не произошло. ОКБ Сухого стало рассматривать новый самолет в качестве возможного товара для продажи за рубеж, и продвигать его на международном рынке предполагалось под новым названием Су-35.

Впрочем, серийное производство все же было запущено, хотя и не показало выдающиеся результаты. В 1995 году было построено три серийных Су-27М / Су-35. В следующем году эту технику отправили в Государственный летно-испытательный центр, где ее изучили специалисты вооруженных сил. Эксплуатация трех самолетов в ГЛИЦ продолжалась в течение нескольких лет. В 2003 году три серийных Су-27М, а также опытные машины Т-10М-3 и Т-10М-12 были переданы пилотажной группе «Русские витязи».


Прототип Т-10М-11, он же Су-37. Фото Wikimedia Commons

К середине девяностых годов стало ясно, что в существующем виде Су-35 не в полной мере отвечает требованиям обозримого будущего. Для сохранения желаемого боевого потенциала истребитель нуждался в новой модернизации. Планер и силовая установка, в целом, устраивали и конструкторов, и военных, вследствие чего очередное обновление должно было затрагивать только электронику и вооружение.

Новый вариант проекта предусматривал использование перспективной РЛС Н011 «Барс» с фазированной антенной решеткой, отличавшейся более совершенным вычислительным блоком. За счет последнего удалось увеличить число засекаемых и сопровождаемых целей. Более мощное передающее оборудование повысило дальность работы станции. Также появился новый боевой режим, совмещавший в себе работу по воздушным и наземным целям.

Новую аппаратуру установили на самолеты Т-10М-11 и Т-10М-12, ставшие последними представителями опытной серии. Отработка перспективной аппаратуры стартовала в 1995-96 годах и продолжалась в течение нескольких лет. Результаты этих работ были использованы при создании новых образцов авиационной техники и аппаратуры для нее.

С конца восьмидесятых годов шла разработка нового двигателя на базе существующего АЛ-31Ф. Помимо повышения основных характеристик в перспективном проекте предлагалось применить управление вектором тяги за счет сопла изменяемой конфигурации. Первым самолетом с двигателями АЛ-31ФП стал опытный Су-35 №11. Первый его полет состоялся 2 апреля 1996 года. В определенный момент, очевидно, исходя из маркетинговых соображений, опытный самолет с управляемым вектором тяги переименовали в Су-37.

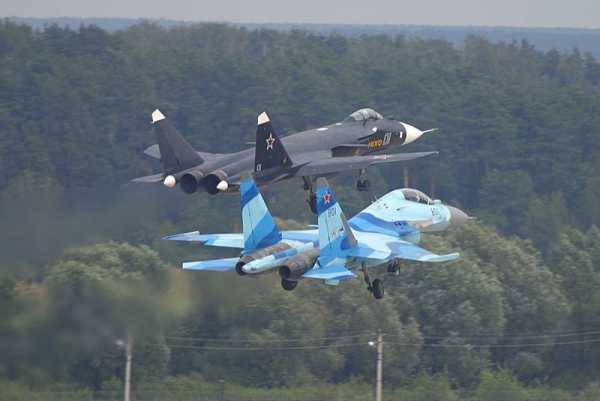

Су-35УБ и Су-47 в демонстрационном полете на выставке МАКС-2003. Фото Wikimedia Commons

В 2000 году в воздух впервые поднялся опытный образец учебно-боевого самолета Су-35УБ (Т-10УБМ). В этом проекте соединялись основные наработки по истребителям Су-35, Су-37 и Су-30МК. В итоге появилась перспективная двухместная машина, способная решать разные задачи. Она могла обеспечить подготовку летного состава, а также выполнять боевые задачи, связанные с атакой воздушных или наземных целей.

Еще в начале девяностых годов появилось предложение о запуске серийного производства самолетов Су-27М / Су-35 или их доработанных версий. Также с определенного времени планировалось поставлять такую технику на экспорт. Тем не менее, финансовые проблемы российского министерства обороны и определенные затруднения производственного характера не позволили реализовать эти планы. Весь серийный выпуск Су-35 ограничился только тремя машинами 1995-96 годов. На экспорт такая техника не поставлялась.

Отсутствие реальных перспектив привело к печальным последствиям. В начале двухтысячных годов было принято решение об отказе от проекта Су-35. Часть имеющейся техники передали музеям и структурам военно-воздушных сил. Несколько прототипов применялись в качестве платформ для отработки нового оборудования. Дальнейшее развитие проекта пока не планировалось.

Еще один Су-35

В 2005 году было решено возобновить проект Су-35, причем с реальными планами по серийному производству и поставкам в войска. По ряду причин, предполагалось использовать не исходный проект Су-27М / Су-35, но его доработанную версию Су-35БМ. Этот проект фактически предусматривал глубокую модернизацию более старого Су-27 с применением бортового оборудования, разработанного для Су-35 или созданного на основе его аппаратуры.

Самолет Су-35БМ получил планер на основе исходного Су-27. От Су-35 он отличался отсутствием переднего горизонтального оперения о тормозного щитка. Основой прицельно-навигационного комплекса стала РЛС с пассивной фазированной антенной решеткой Н035 «Ирбис», дополненная оптико-электронной станцией. Также заметным образом обновили бортовые средства радиотехнической разведки и радиоэлектронной борьбы. Кабину оснастили тремя жидкокристаллическими экранами и голографическим индикатором на лобовом стекле.

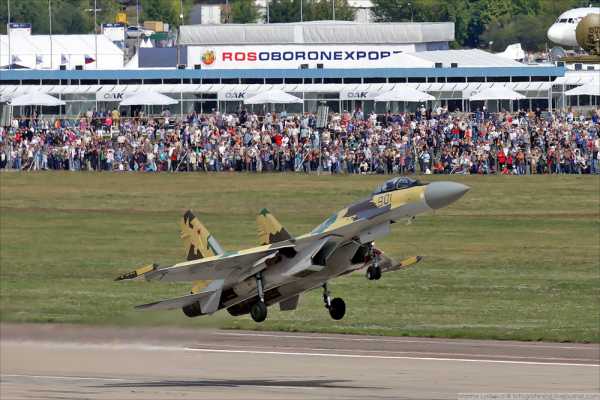

Опытный Су-35БМ на выставке МАКС-2009. Фото Wikimedia Commons

В хвостовой части фюзеляжа помещаются два турбореактивных двигателя АЛ-41Ф1С. Важнейшей особенностью этих изделий является контролируемое сопло, при помощи которого реализуется всеракурсное управление вектором тяги. Несмотря на некоторое сокращение показателей тяги в сравнении с двигателем АЛ-41Ф1, изделия для Су-35БМ показывали достаточные характеристики и давали самолету все необходимые возможности.

В 2007 году был построен первый прототип новой модели, Т-10БМ. После нескольких месяцев наземных испытаний этот образец поднялся в воздух. Первый полет состоялся 19 февраля 2008 года под управлением летчика-испытателя Сергея Богдана. Второй опытный самолет подключился к летным испытаниям в октябре того же года. Через несколько месяцев испытания осуществлялись с использованием трех Су-35БМ.

В августе 2009 года, в ходе аэрокосмического салона МАКС, министерство обороны и Объединенная авиастроительная корпорация подписали первый контракт о серийном строительстве новой техники. В серию Су-35БМ запускался под названием Су-35С. Через два года начались государственные испытания двух предсерийных истребителей. Все характеристики были подтверждены, что позволяло развернуть полномасштабное серийное производство.

Контракт 2009 года предусматривал строительство 48 новых самолетов. Все машины этой серии были переданы заказчику до конца 2015 года. В декабре 2015-го появился второй договор на 50 истребителей с поставкой до 2020 года. Будут ли подписываться новые соглашения о строительстве Су-35С – пока неизвестно. Незадолго до второго российского контракта появилось первое соглашение об экспорте. Первым зарубежным покупателем Су-35С стал Китай, пожелавший получить 24 самолета. В феврале 2018 года 11 машин заказала Индонезия.

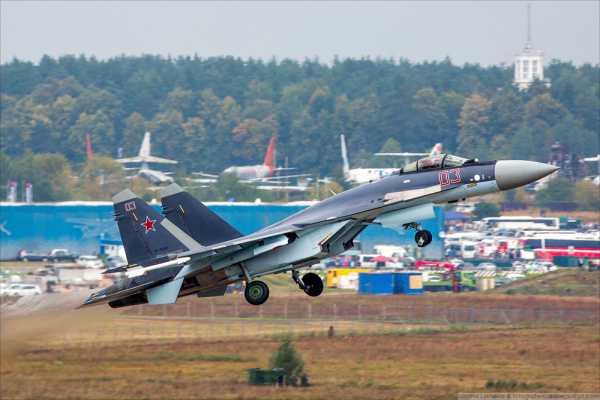

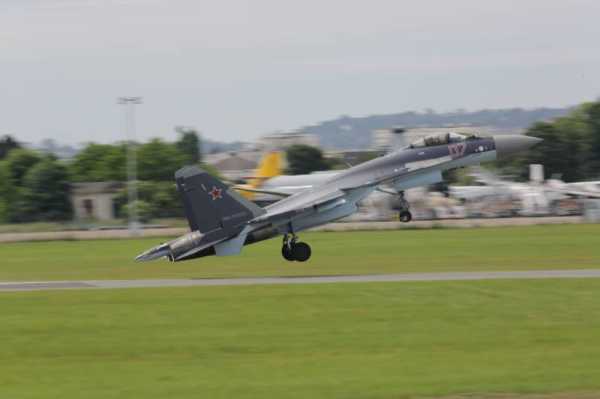

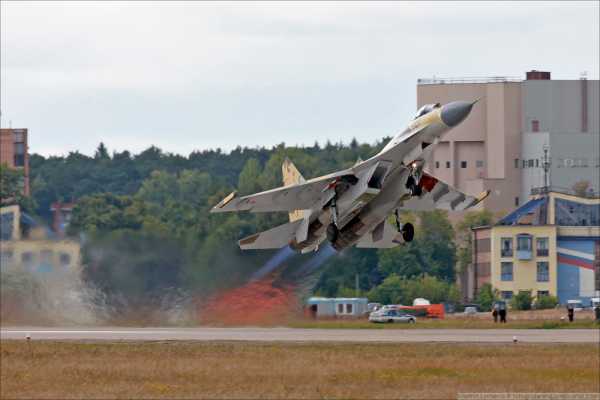

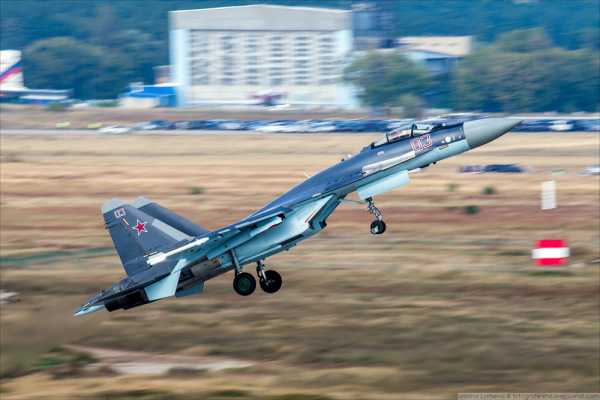

Серийный Су-35С на взлете. Фото Объединенной авиастроительной корпорации / uacrussia.ru

К настоящему времени воздушно-космические силы России получили 68 самолетов Су-35С из 98 заказанных. Производство техники идет с достаточно высокими темпами, и пока нет никаких поводов для сомнений в возможности выполнения заказа в указанные сроки. Таким образом, в начале следующего десятилетия в армии будет почти сотня новейших истребителей поколения 4++.

От Су-35 до Су-35С

Название самолета Су-35 появилось четверть века назад и поначалу использовалось только организацией-разработчиком. Под этим названием предлагалась перспективная машина достаточно смелого облика, которая вполне могла оказать самое серьезное влияние на боевой потенциал военно-воздушных сил. Тем не менее, в силу известных причин и характерных проблем того времени, первый Су-35 так и не пошел в серию, а в определенный момент этот проект даже закрыли.

В середине прошлого десятилетия было принято принципиальное решение о возобновлении закрытого проекта, но уже с использованием новых идей и решений. Реальные результаты этого были получены всего через несколько лет, и в 2009 году появился первый контракт на серийное производство. Позже, одновременно с его завершением, подписали еще один договор.

Несколько дней назад исполнилось 10 лет со дня первого полета опытного Су-35БМ / Су-35С. За прошедшие годы авиационная промышленность решила ряд сложнейших задач и наладила полномасштабный серийный выпуск новой техники. Ежегодно вооруженные силы получают по несколько новых Су-35С, и в скором будущем их количество приблизится к сотне. Несмотря на все трудности и проблемы, проект Су-35 – пусть даже и в значительно переработанном виде – дошел до серийного производства и внес свой вклад в обороноспособность.

По материалам:
http://mil.ru/
http://ria.ru/
http://tass.ru/
http://sukhoi.org/
http://airwar.ru/
http://militaryrussia.ru/blog/topic-533.html
Ильин В.Е. Боевые самолеты России XXI века. – М.: Астрель/АСТ, 2000.
Беляев В.В., Ильин В.Е. Российская современная авиация: иллюстрированный справочник. – М.: Астрель/АСТ, 2001.

topwar.ru

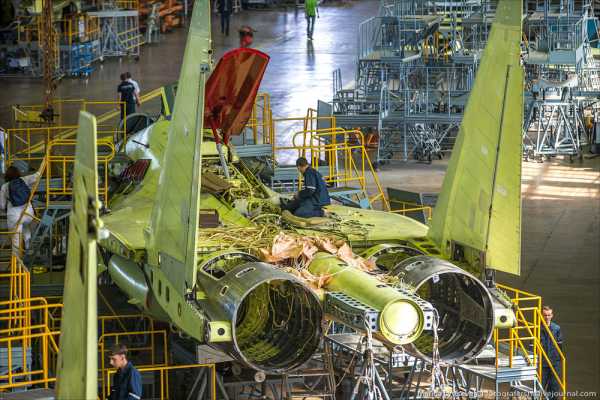

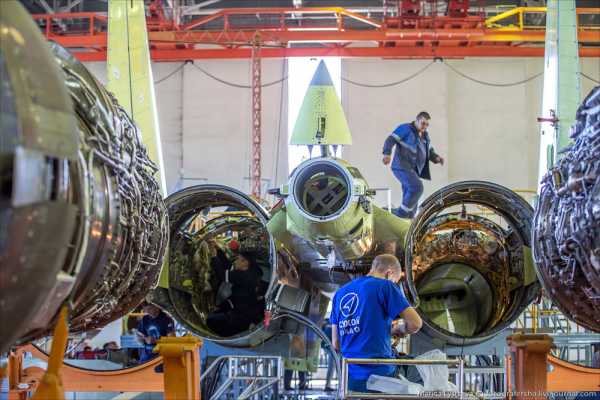

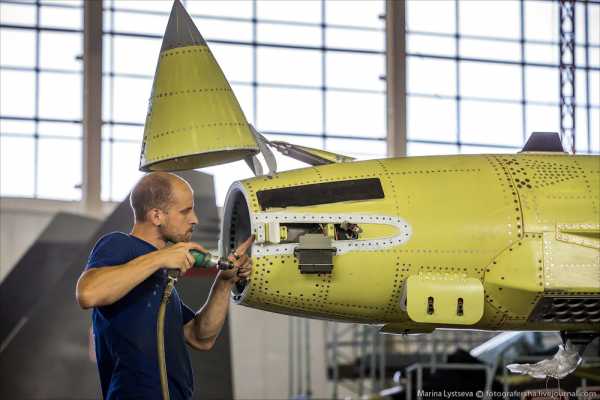

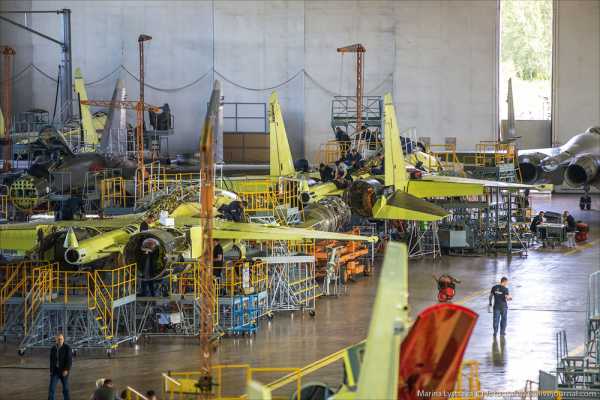

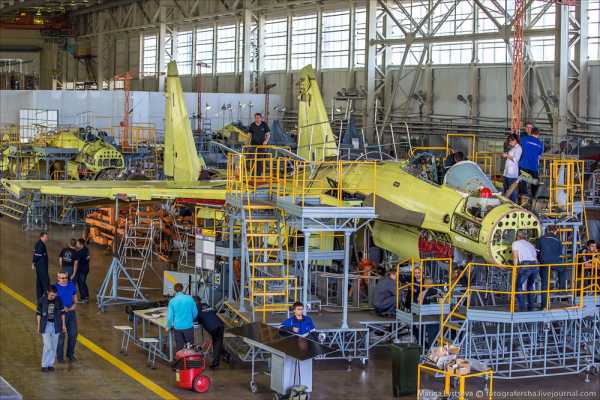

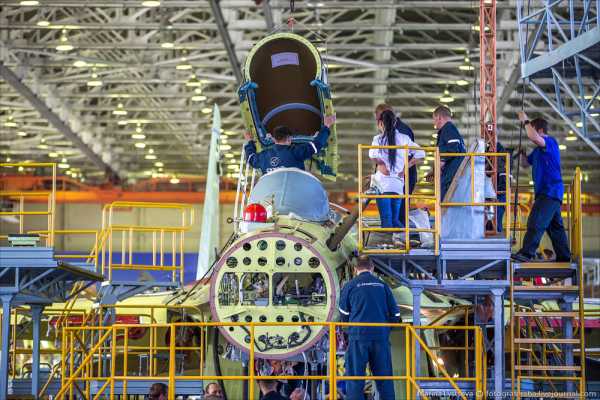

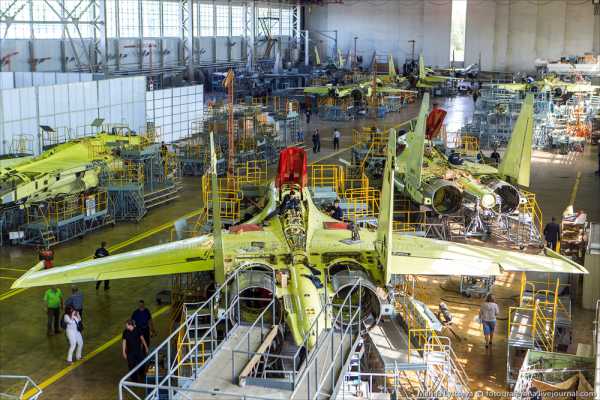

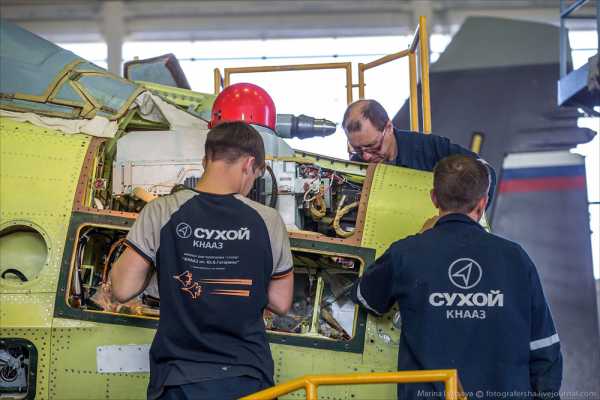

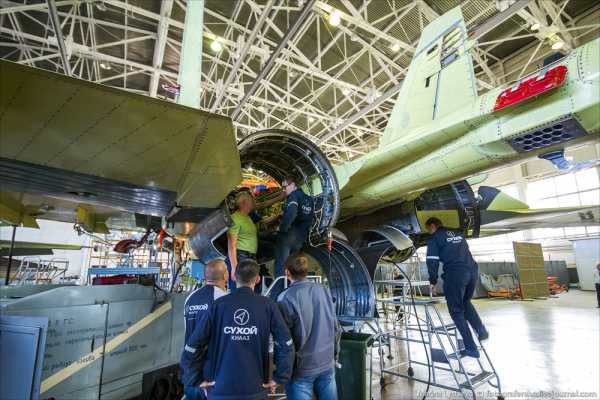

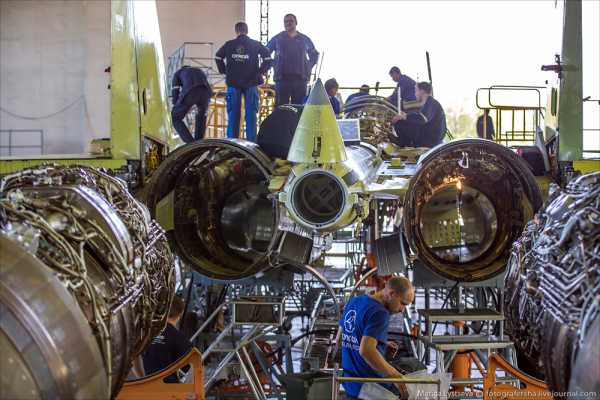

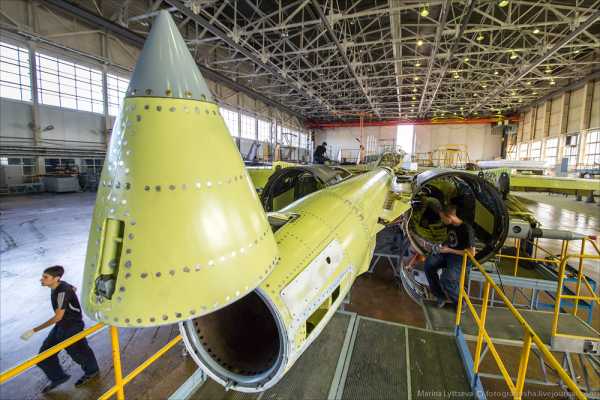

СУ-35 на КнААЗ: fotografersha

Разработка и производство истребителя Су-35 является одной из приоритетных программ Компании «Сухой», входящей в ОАК.

Су-35 — глубоко модернизированный сверхманевренный многофункциональный истребитель поколения 4++, в котором использованы технологии пятого поколения, обеспечивающие превосходство над истребителями аналогичного класса.

Производится на Комсомольком-на-Амуре Авиационном заводе им. Ю.А. Гагарина (КнААЗ).

Отличительными особенностями самолета являются новый комплекс авионики на основе цифровой информационно-управляющей системы, интегрирующей системы бортового оборудования, новая радиолокационная станция (РЛС) с фазированной антенной решеткой с большой дальностью обнаружения воздушных целей с увеличенным числом одновременно сопровождаемых и обстреливаемых целей, новые двигатели с увеличенной тягой и поворотным вектором тяги.

2.

3.

В настоящее время продолжаются государственные совместные испытания самолета (ГСИ). В ходе летных испытаний были полностью подтверждены основные заданные летно-технические характеристики самолета, а также характеристики сверхманевренности, работоспособность комплекса бортового оборудования, проверены устойчивость и управляемость машины, подтверждены параметры силовой установки и точность навигационной системы.

4.

5.

Все работы, связанные с госиспытаниями нового истребителя, проходят в соответствии с утвержденным планом. Успешно проведены испытания режимов боевого применения, в том числе с реальным применением управляемых и неуправляемых авиационных средств поражения (АСП).

6.

7.

8.

Полученные в ходе испытаний самолета результаты позволяют уже сегодня сделать вывод о том, что Су-35 обладает значительно лучшими летно-техническими характеристиками по сравнению со стоящими на вооружении машинами-аналогами, а установленный комплекс бортового оборудования позволяет решать широкий круг задач, определенных тактико-техническим заданием.

9.

10.

Реализованные и достигнутые на самолете характеристики существенно превосходят возможности тактических истребителей поколения 4 и 4+ типа Rafale и Eurofighter 2000, модернизированных истребителей типа F-15, F-16 и F-18, самолета F-35 и позволяют эффективно противодействовать самолету F-22A.

11.

На самолёте Су-35 применены многие передовые технологии, которые широко используются на самолёте ПАК-ФА. Он является своего рода платформой для отработки передовых технологий, которые применены на самолете пятого поколения, испытания которого проводятся в настоящее время.

12.

13.

14.

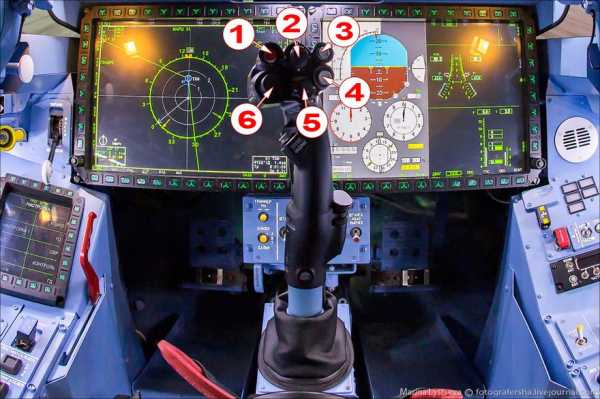

Прежде всего, это новый комплекс бортового оборудования, интегрированный на базе информационно-управляющей системы (ИУС), построенной с использованием самых передовых информационно-технологических решений с применением резервированных многопроцессорных вычислительных систем и высокоскоростных каналов информационного обмена, с обеспечением функции комплексной обработки информации, получаемой от обзорно-прицельных систем, и обеспечивающих интеллектуальную поддержку пилота при решении сложных задач боевого применения.

15.

На Су-35 широко используются технологии обеспечения ситуационной осведомлённости в сферическом информационном поле и в реальном масштабе времени за счёт использования возможностей комплекса средств связи, радиолокационных, оптико-электронных обзорных и разведывательных систем КБО, а также наземных и воздушных систем управления различного уровня.

16.

17.

На самолёте установлены новые двигатели (аналогичные двигателям ПАК ФА) с увеличенной тягой и поворотным вектором тяги, а также встроенная вспомогательная силовая установка (ВСУ).

19.

20. Су-35 отличается широкой номенклатурой управляемых авиационных средств поражения (АСП) большой, средней и малой дальности, а также неуправляемых АСП.

21. 16 июля компания «Сухой» передала ВВС России в рамках Единого дня военной приемки партию самолетов Су-35С. Церемония передачи прошла в Комсомольском-на-Амуре филиале — КнААЗ им. Ю.А. Гагарина.

22. Самолеты произведены в рамках государственных заказов на поставку ВВС РФ боевой авиационной техники, предусмотренных Государственной программой вооружения на 2011-2020 гг. Их реализация обеспечит глубокую модернизацию Военно-воздушных сил страны и гарантирует компании «Сухой» и предприятиям-смежникам высокую загрузку на длительную перспективу.

23. В настоящее время компания «Сухой» выполняет государственный контракт на поставку Министерству обороны РФ 48 истребителей Су-35С.

Основные данные самолёта Су-35

Длина, м 21,9
Высота, м 5,9
Размах крыла, м 14,7

Взлетный вес, кг:
нормальный (2 x РВВ-АЕ + 2 x Р-73Э) — 25300
максимальный — 34500

Двигатель ТРДД Ф 2 шт, тяга, кг 14500

Максимальный запас топлива во внутренних баках, кг 11500
Максимальный вес боевой нагрузки, кг 8000
Практический потолок, км 18
Дальность полета с максимальной заправкой топлива, км:
Н=0, М=0,7 — 1580
Нкр, Мкр — 3600

Перегоночная дальность с 2 х ПТБ-2000, км — 4500
Время разгона на высоте 1000 м при остатке топлива 50% от нормальной заправки, сек:
от 600 км/ч до 1100 км/ч — 13,8
от 1100 км/ч до 1300 км/ч — 8,0

Максимальная скороподъемность (Н=1000 м), м/с >280
Максимальная скорость полета:
H=200 м, км/ч — 1400
H=11000 м , число М — 2,25

Максимальная эксплуатационная перегрузка, g 9
Длина разбега при нормальной взлетной массе на полном форсаже, м 400-450
Длина пробега при посадке на бетонную полосу с использованием тормозного парашюта и колесных тормозов с нормальной посадочной массой, м 650-700

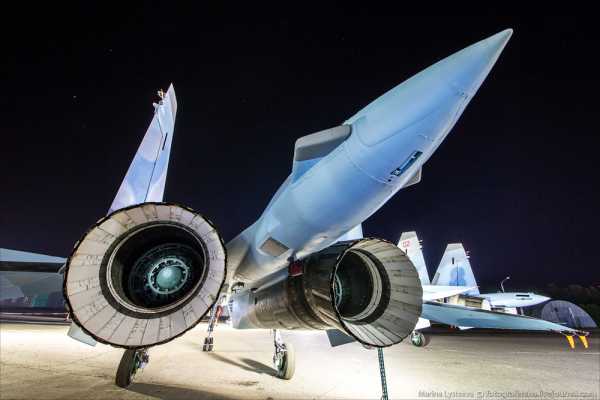

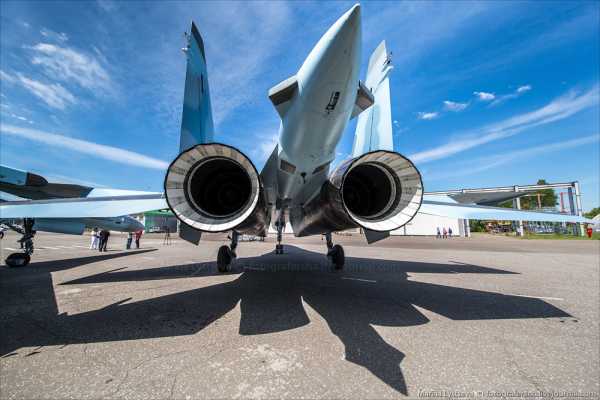

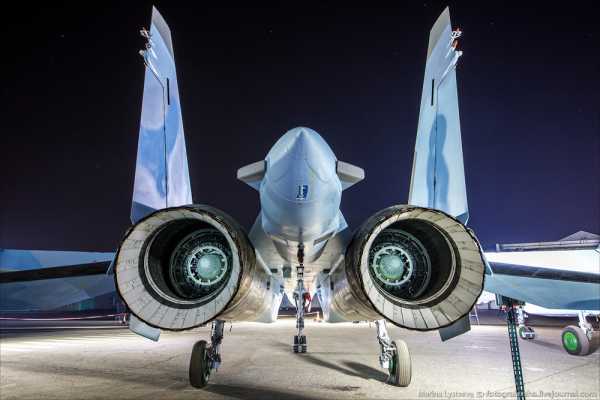

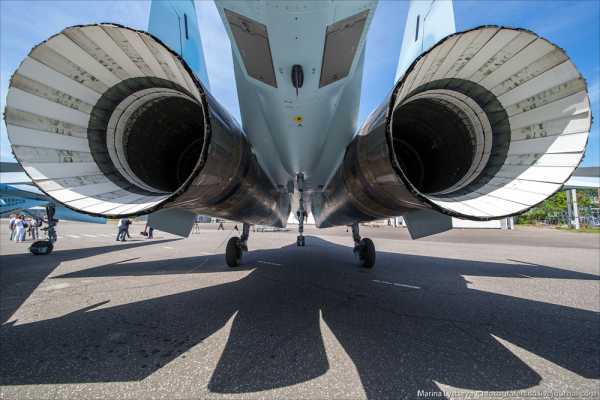

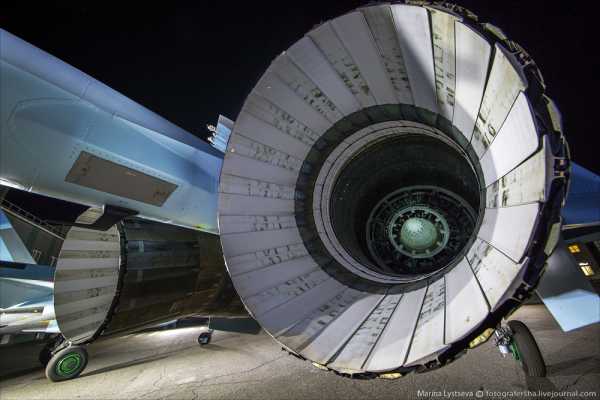

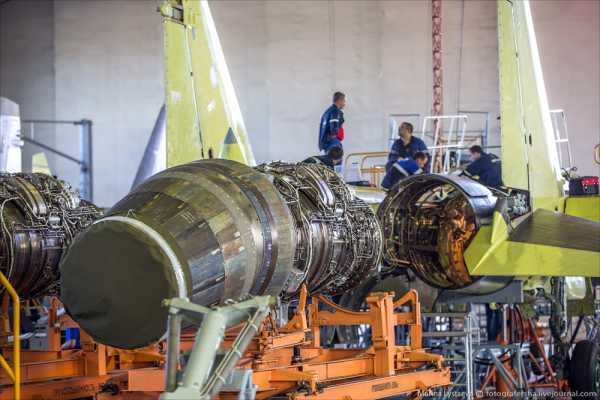

25. Силовая установка самолёта Су-35 состоит из двух двухконтурных турбореактивных двигателей «117С» с агрегатами, обеспечивающими энергоснабжение самолётных потребителей. Работу силовой установки обеспечивают системы управления и контроля, охлаждения, пожаротушения, управления механизацией воздухозаборников.

26. Тяга, кгс на режиме «полный форсаж» — 14500, на режиме «максимал» — 8 800.

27.

28.

29.

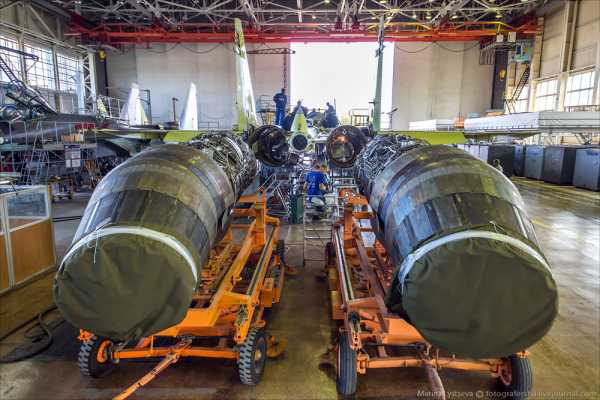

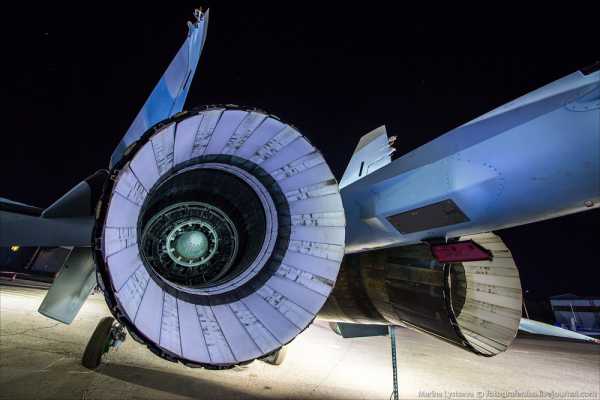

30. Двигатель «117C» — дальнейшее развитие двигателя АЛ-31Ф самолета Су-27. Имеет измененную конструкцию компрессора низкого давления, всеракурсное управляемое сопло, новую цифровую систему управления двигателем и воздухозаборником.

31.

32.

33.

34.

35.

36. До конца года еще двенадцать Су-35С будут переданы в Минобороны, а также пять Су-30М2.

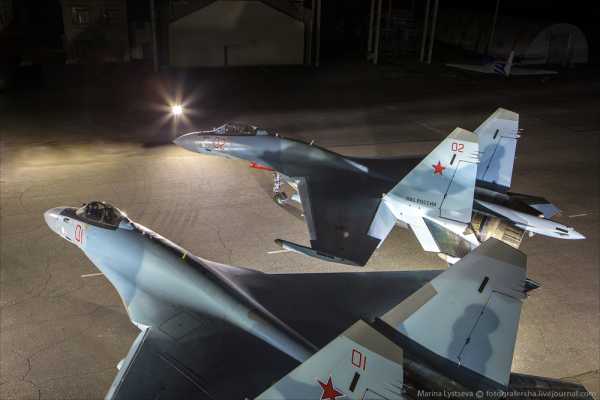

Вот такая красота.

Текст из пресс-релиза компании «Сухой», фото мои. При перепечаке ссылка на блог обязательна.

UPD: На фото 1-2-3 Су-30.

fotografersha.livejournal.com

чем российский истребитель удивляет мир: fotografersha

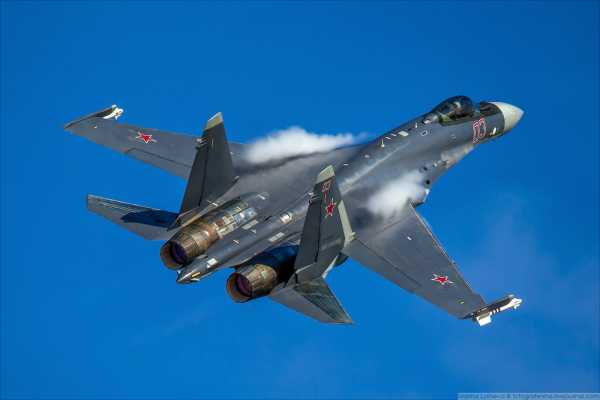

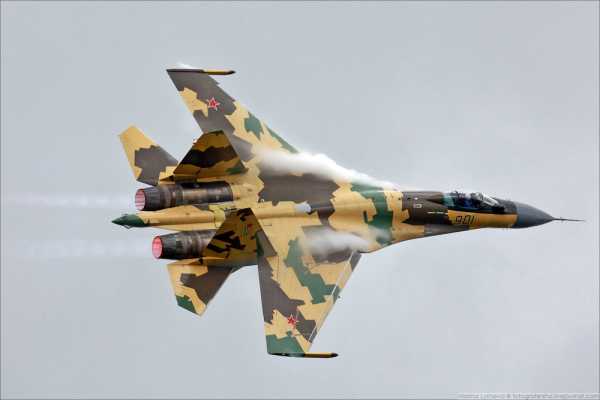

Десять лет назад состоялся первый полет сверхманевренного истребителя Су-35.
Об истории создания, боевом потенциале и почему этот самолет часто сравнивают с зарубежными аналогами — в статье Романа Азанова, ТАСС.

Фото мои.

19 февраля 2008 года в небо впервые поднялся российский многоцелевой истребитель поколения «4++» Су-35. Пилотировал самолет заслуженный летчик-испытатель РФ, Герой России Сергей Богдан.

Серийно Су-35С начал производиться с 2011 года на Комсомольском-на-Амуре авиационном заводе имени Ю.А. Гагарина, но на вооружение российской армии был принят лишь в прошлом году. После боевого крещения в небе Сирии об истребителе заговорил весь мир.

Примечательно, что под индексом «Су-35» начиная с 1992 года на международных авиасалонах демонстрировались модификации Су-27. Модернизированные истребители Су-27М были созданы по заказу военных в 1980-х годах, а в 90-е их производство было прекращено из-за недостатка финансирования.

Концепция нового многофункционального истребителя (за которым было сохранено название Су-35) окончательно сформировалась к середине 2000-х годов. В новом самолете необходимо было существенно усовершенствовать комплексы вооружения, внести изменения в конструкцию планера машины и ее силовую установку.

Кстати, за идею создания информационно-управляющей системы (ИУС) для современных самолетов в прошлом году распоряжением председателя правительства РФ группе сотрудников компании «Сухой» была присуждена премия в области науки и техники. ИУС изначально родилась в исследованиях по проекту истребителя пятого поколения, однако первой она реализовалась именно на Су-35.

Он создавался таким образом, чтобы летать и воевать в таких условиях, где «классические» истребители уже не могли вести бои.

«Тридцать пятый» стал глубокой модернизацией фронтового истребителя Су-27 с целью значительного повышения эффективности боевого применения по воздушным, наземным и морским целям. Как отмечают разработчики, в конструкции Су-35 были применены самые удачные технические решения, отработанные ранее на самолетах семейства Су-27 и Су-30.

При создании Су-35 отступили от аэродинамической схемы с передним горизонтальным оперением (как у Су-33 и Су-30МК) и вернулись к классической (Су-27).

Конструкция планера усилена, что позволило увеличить максимальный взлетный вес машины. Это дало возможность значительно повысить запас топлива (во внутренних баках Су-35 несет 11,3 тонны против 9,4 на Су-27).

Помимо этого истребитель может использовать подвесные топливные баки объемом 2000 литров каждый. Боевая нагрузка осталась такой же, как на Су-27 — восемь тонн. Количество узлов подвески для крепления высокоточных ракет и авиабомб возросло с 10 до 12. Еще два — для размещения контейнеров РЭБ.

ЛЕТНО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Длина самолета — 21,9 м, размах крыла — 14,75 м, высота — 5,9 м. Максимальная взлетная масса — 34 500 кг, максимальная скорость — 2500 км/ч, максимальная дальность полета без подвесных топливных баков (ПТБ) — 3600 км, с ПТБ — 4500 км.

Практический потолок — 20 тыс. м. Назначенный производителем ресурс самолета — 6 тыс. часов или 30 лет, ресурс двигателей — 4 тыс. часов.

В состав вооружения Су-35 входит целый набор управляемых ракет типа «воздух — воздух» и «воздух — поверхность», а также неуправляемые ракеты и авиабомбы различных калибров. Истребитель также оснащен пушкой ГШ-30-1 калибра 30 мм (боезапас — 150 патронов).

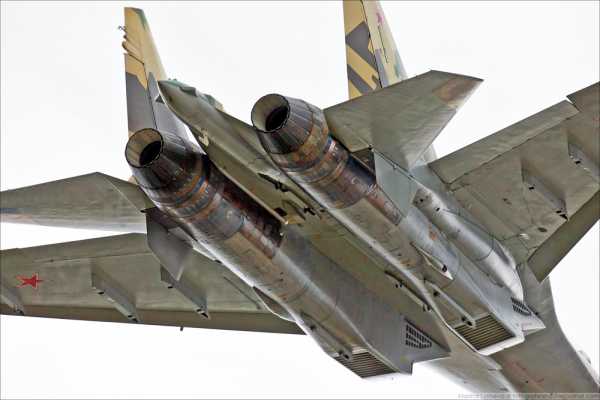

Су-35 оборудован турбореактивными двигателями с форсажной камерой и управляемым в одной плоскости вектором тяги АЛ-41Ф1С. При этом он не требует каких-то специальных систем управления.

За сверхманевренность отвечает двигатель 117С.

117С разработан на основе своих предшественников АЛ-31Ф, устанавливаемых на самолеты Су-27, но отличается от них увеличенной тягой 14,5 тонны (против 12,5), большим ресурсом и пониженным расходом топлива.

Что касается режимов устойчивости и управляемости, маневренности, аэродинамики Су-35, как рассказал в интервью ТАСС летчик-испытатель Сергей Богдан, то здесь им все пройдено и постигнуто «от и до».
«Но, что касается боевых режимов, там есть много специфики. Я много ими занимался, но не все тестировал. Это просто физически невозможно — все успеть, поскольку самолет летает на разных базах. Есть отдельные режимы, с которыми я знаком не по полетам, а только по видеоматериалам», — признался он.

Важнейшее отличие Су-35 от истребителей поколения «4+» — наличие на борту авионики пятого поколения. Радиолокационный комплекс с фазированной антенной решеткой «Ирбис» обладает уникальными на сегодняшний день характеристиками по дальности обнаружения целей (до 200 км). Он способен одновременно сопровождать до 30 целей и наводить ракеты на восемь из них, не прекращая при этом просмотр воздушного пространства.

Сергей Богдан:
Если, допустим, в ходе воздушного боя за самолетом увязывается неприятель, то в верхней точке возможен быстрый разворот вокруг своей оси, поиск цели и моментальная атака. От самолета, находящегося сзади, сложно уйти в отрыв, а это показывает, как Су-35 может выходить из положения, не теряя устойчивости и управляемости. Он выполняет вираж на 360 градусов для поиска потенциального противника и дальше продолжает свой маневр.

В настоящее время в строевые части поставлено около 70 единиц. В этом году Минобороны России получит на вооружение десять Су-35. Всего же до 2020-го ожидается поставка 50 единиц. 24 самолета до 2019 года должен получить Китай, также недавно был подписан контракт на поставку 11 истребителей Индонезии…

Подробнее на ТАСС.

Если лень заходить в жежешечку, подписываемся на мой яндекс-дзен.
А также инстаграм самолётный и гламурно-котячий.

fotografersha.livejournal.com

в ожидании Т-50 » Военное обозрение

Су-35С борт №07 красный, Раменское, не позже 25 августа 2013 г. (фото — Владимир Петров, http://russianplanes.net/id117273).

Истребитель пятого поколения Т-50, создаваемый по программе ПАК ФА, поступит на вооружение военно-воздушных сил не ранее 2015-16 годов. В течение некоторого времени после принятия на вооружение количество этих самолетов в ВВС будет незначительным и они не смогут оказать большое влияние на общее состояние и возможности вооруженных сил. В связи с этим было принято решение о дополнительных закупках истребителей другого типа, призванных стать временной мерой в ожидании достаточного количества Т-50. В качестве наиболее современного и совершенного самолета, призванного обеспечить боеспособность ВВС в течение ближайших лет, был выбран истребитель Су-35С.

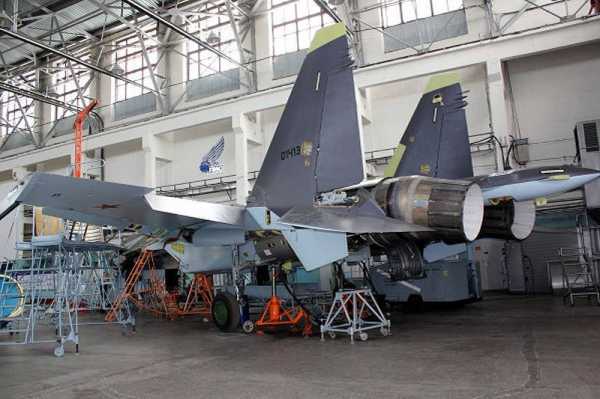

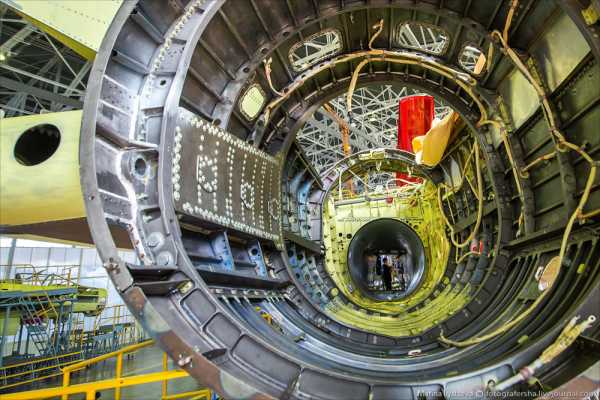

Су-35С с номером 01413 в цехе окончательной сборки КнААПО, г.Комсомольск-на-Амуре, публикация 05.10.2013 г. (фото — Елена Петешова, http://www.rg.ru/).

До 2015 года Комсомольский-на-Амуре авиационный завод должен построить и передать в войска 48 самолетов Су-35С. К настоящему времени построено, по разным данным, 10-12 машин. Кроме того, в планах на текущий 2013 год значится строительство 12 новых самолетов. Такой же план определен на 2014 год, а в 2015-м авиастроители из Комсомольска-на-Амуре должны построить 15 истребителей. Официальные лица несколько раз упоминали, что после завершения работ по текущему контракту возможен новый заказ на 48 истребителей Су-35С. По понятным причинам, пока не до конца ясно, будет ли подписан второй контракт.

Началу строительства истребителей Су-35С предшествовала длительная эпопея с разработкой нового самолета семейства Су-27. Разработка истребителя с индексом Су-27М, который в дальнейшем получил новое обозначение Су-35, началась еще в середине восьмидесятых годов прошлого века. Главным отличием обновленного Су-27 от базовой машины стало применение нескольких новых технических и технологических решений, а также широкое использование современной на тот момент радиоэлектронной аппаратуры, в том числе и цифровой. В 1988 году в небо впервые поднялся опытный образец Т-10М-1, переоборудованный из серийного Су-27. До 1994 года фирма «Сухой» и Комсомольское-на-Амуре авиационное производственное объединение построили 12 прототипов самолета Су-27М/Су-35 и регулярно показывали эти машины на авиасалонах, ожидая получить экспортные контракты. В 1995 году стартовало серийное производство истребителей Су-35, результатом которого стали всего три самолета. Ввиду отсутствия каких-либо заказов в 1997 году проект Су-27М/Су-35 был закрыт. Некоторые наработки по этому проекту использовались при создании новых самолетов семейства Су-27.

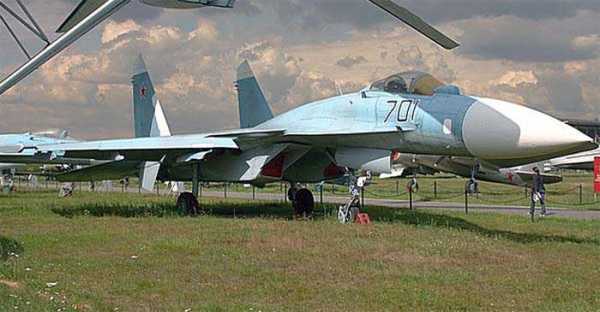

Первый прототип Су-27М — Т-10М-1 борт №701 в Музее ВВС в Монино, начало 1990-х годов (фото — Christian Waser, http://www.airwar.ru).

Современная история самолета Су-35 началась в 2005 году, когда было принято решение переработать имеющийся проект и запустить серийное производство обновленного истребителя. Изначально обновленный вариант проекта обозначался как Су-35БМ, но в дальнейшем, с началом серийного строительства, истребители стали именовать Су-35С. При переработке имевшегося проекта предполагалось кардинально обновить радиоэлектронное оснащение самолета и довести его возможности до уровня поколения «4++». Кроме того, в проекте использовали некоторые элементы и наработки, свойственные следующему поколению истребителей.

По своей конструкции истребитель Су-35С является типичным представителем семейства самолетов Су-27. Планер нового самолета делался на основе предыдущего проекта, однако претерпел некоторые изменения. В первую очередь необходимо отметить усиление планера, проведенное с целью увеличения его ресурса. По имеющимся данным, ресурс планера составляет 6000 часов, что позволит эксплуатировать истребители в течение 30 лет. Некоторые агрегаты планера самолета Су-35С отличаются от соответствующих деталей как Су-27, так и Су-35 первой версии. В ходе создания проекта Су-35БМ/Су-35С конструкторы фирмы «Сухой» изменили некоторые детали фюзеляжа, крыла и оперения. Так, Су-35С имеет вертикальное оперение, отличающееся от килей предыдущих машин. Кроме того, новый истребитель лишился тормозного щитка на верхней стороне фюзеляжа. В качестве воздушного тормоза теперь используются кили, синхронно отклоняемые наружу.

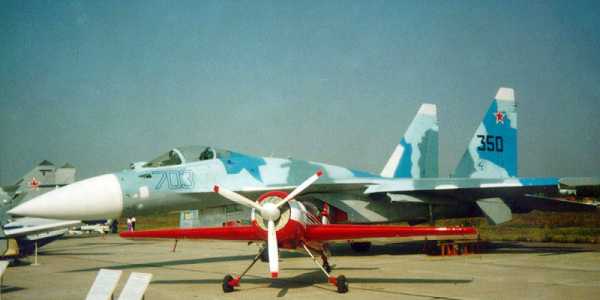

Первый прототип оригинальной сборки КнААПО — Т-10М-3 / Су-35 борт №703 на авиашоу МАКС-1995, Раменское, август 1995 г. (фото — Максим Брянский, http://www.foxbat.ru/).

Самолеты Су-35С оснащаются двумя ТРДДФ АЛ-41Ф1С, разработанными НПО «Сатурн». Эти двигатели способны развивать форсажную тягу до 14500 кгс, а также оснащены системой управления вектором тяги. Это дает самолету высокие летные и маневренные характеристики. Кроме того, для электроснабжения ряда систем самолет оснащается вспомогательной газотурбинной силовой установкой ТА14-130-35 мощностью 105 кВт. Двигатели АЛ-41Ф1С обеспечивают самолету высокую тяговооруженность. При нормальном взлетном весе около 25,3-25,5 тонны значение тяговооруженности превышает 1,1. В случае максимального взлетного веса (34,5 т) этот параметр сокращается до 0,76.

При таких показателях самолет Су-35С имеет высокие летные характеристики. Он способен развивать скорость до 2500 км/ч на высоте и 1400 км/ч у земли. В ходе испытаний установлено, что истребитель без использования форсажа может разгоняться до скоростей свыше 1300 км/ч. Су-35С имеет практический потолок не менее 18 км и максимальную дальность полета с подвесными топливными баками около 4500 километров.

http://www.rg.ru/

Су-35С оснащается современным комплексом радиоэлектронного оборудования, в состав которого включены самые новые разработки соответствующих предприятий. Основа комплекса БРЭО – радиолокационная станция с пассивной фазированной антенной решеткой Н035 «Ирбис», созданная НИИ приборостроения им. В.В. Тихомирова. Антенная решетка этой станции состоит из 1772 модулей, что обеспечивает работу в нескольких режимах: обнаружение и сопровождение целей, а также картографирование местности. В зависимости от параметров цели, РЛС Н035 «Ирбис» может находить ее на дальности до 400 км. РЛС способна сопровождать до 30 воздушных и 4 наземных целей или обеспечивать атаку 8 воздушных и 2 наземных целей одновременно.

В дополнение к РЛС самолет Су-35С получил оптико-локационную станцию ОЛС-35. Эта станция может производить обнаружение целей в оптическом и тепловизионном диапазонах. Кроме того, в составе ОЛС-35 имеется лазерный дальномер. По имеющимся данным, оптико-локационная станция способна находить летательные аппараты, не использующие форсаж, на дальностях до 90 км, в зависимости от взаимного положения истребителя и цели. Максимальная дальность, измерение которой возможно при помощи лазерного дальномера, достигает 30 километров. Станция ОЛС-35 может одновременно сопровождать до четырех целей.



Как и предыдущие самолеты семейства Су-27, новый Су-35С оснащается электродистанционной системой управления. Также в состав радиоэлектронного оборудования истребителя входит аппаратура постановки активных помех.

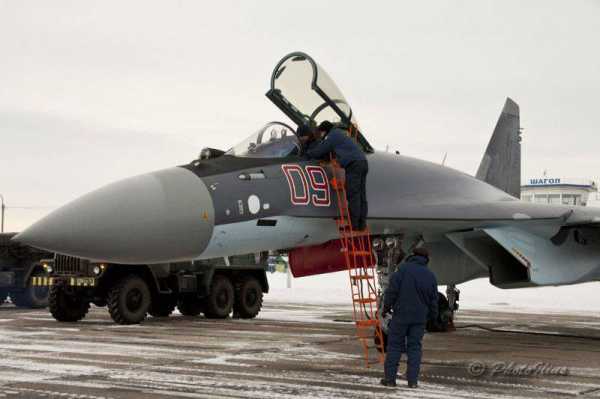

Самолет Су-35С ГОЗ-2012 борт№09 красный на авиабазе Шагол / Челябинск во время перегона с КнААПО, 8 февраля 2013 г. (фото — ilius, http://forum.keypublishing.com).

Встроенное вооружение истребителя Су-35С состоит из одной 30-мм автоматической пушки ГШ-30-1 с боекомплектом 150 снарядов. Ракеты и бомбы подвешиваются на пилонах под крылом и фюзеляжем. 8 точек подвески располагаются под крылом, еще 4 – под фюзеляжем. На всех узлах внешней подвески самолет может нести управляемые ракеты «воздух-воздух» нескольких типов. Управляемые и неуправляемые ракеты класса «воздух-поверхность» могут подвешиваться лишь на шести узлах. Также для поражения наземных целей предлагается использовать корректируемые и неуправляемые бомбы различных калибров.

Летом 2007 года завершилась сборка первого прототипа самолета Су-35БМ/Су-35С. 19 февраля следующего года этот истребитель впервые поднялся в воздух под управлением летчика-испытателя С. Богдана. Всего было построено три летных прототипа, но только два из них участвовали в испытаниях. В апреле 2009 года третий опытный самолет потерпел аварию во время скоростной пробежки. Причиной инцидента оказался отказ системы управления двигателями.

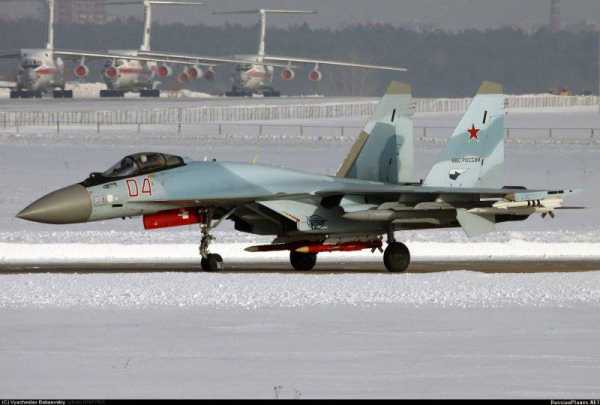

Су-35С борт №04 красный с ракетами Х-31 в Раменском, февраль 2013 г. (фото — Вячеслав Бабаевский, http://russianplanes.net).

В августе 2009 года, в ходе авиасалона МАКС-2009, министерство обороны и Объединенная авиастроительная корпорация подписали контракт на поставку 48 истребителей Су-35С до 2015 года. Работы по выполнению заказа военного ведомства начались через несколько месяцев после подписания контракта, осенью 2009 года. Первый серийный истребитель поднялся в воздух в начале мая 2011 года. В августе того же года два опытных и первый серийный самолет были переданы в 929-й Государственный летно-испытательный центр ВВС для проведения государственных совместных испытаний. Уже первый этап испытаний подтвердил заявленные характеристики самолета.

К настоящему времени, включая опытные образцы, построено не более 12-15 истребителей Су-35С. В августе этого года появились сообщения, согласно которым уже этой осенью ВВС получат 12 новых самолетов. Новые истребители отправятся служить на авиабазу Дземги (Комсомольск-на-Амуре). По разным оценкам, в настоящее время на различных стадиях производства находится до восьми истребителей. Вероятно, они поступят на испытания и будут переданы военно-воздушным силам лишь в следующем году.


Су-35С серийный №01-06. Аэродром КнААПО Дземги, г.Комсомольск-на-Амуре, публикация 06.12.2012 г. (http://www.knaapo.ru).

Конкретные данные о характеристиках и боевых возможностях нового истребителя Су-35С по понятным причинам отсутствуют. Тем не менее, уже опубликованные сведения позволяют делать некоторые предположения. Новейшее бортовое радиоэлектронное оборудование отечественного производства позволит самолету эффективно находить и атаковать воздушные или наземные цели. Высокие летные данные тоже положительно скажутся на боевом потенциале истребителя. Нередко встречаются оценки, согласно которым самолет Су-35С по ряду параметров может сравниться с испытываемым в настоящее время истребителем Т-50. Трудно говорить, насколько такие оценки соответствуют действительности, поскольку большое количество информации об этих проектах засекречено.

Вне зависимости от результатов сравнения истребителя Су-35С с новейшим Т-50 можно говорить о превосходстве первого над самолетами, имеющимися в войсках. Тяжелая ситуация прошлых лет, из-за которой военно-воздушные силы располагают относительно старой техникой, соответствующим образом сказалась на потенциале военной авиации. В таком случае производство и поставка 48 новейших самолетов сможет оказать положительное влияние на состояние военно-воздушных сил. Необходимо отметить, что Су-35С не является единственным новым типом истребителя, призванным повысить потенциал ВВС России. В 2012 году были подписаны два контракта на поставку 60 самолетов Су-30СМ и 16 Су-30М2. Таким образом, если все имеющиеся контракты и планы будут выполнены, то к концу текущего десятилетия отечественные военно-воздушные силы получат 96 истребителей Су-35С и 76 самолетов Су-30 нескольких модификаций.

Су-35С борт №06 красный серийный №01-05. Аэродром КнААПО Дземги, г.Комсомольск-на-Амуре, публикация 06.12.2012 г. (http://www.knaapo.ru).

Ко времени завершения выполнения контрактов на поставку Су-35С и Су-30 отечественная авиационная промышленность должна освоить серийное производство новых Т-50, что позволит оптимизировать процесс перехода на строительство и эксплуатации истребителей пятого поколения. При этом в течение длительного времени Су-35С, имеющие ресурс около 30 лет, будут служить вместе с новыми Т-50. Таким образом, в ближайшие десятилетия в российских ВВС будут использоваться истребители поколений «4++» и «5», что соответствующим образом должно сказаться на состоянии фронтовой авиации в целом.

Су-35С борт №07 красный на авиашоу в Ле-Бурже, 17-23 июня 2013 г. (фото — Марина Лысцева, http://fotografersha.livejournal.com).

По материалам сайтов:
http://airwar.ru/
http://knaapo.ru/
http://ria.ru/
http://interfax.ru/
http://militaryrussia.ru/blog/topic-533.html

topwar.ru

Многофункциональный истребитель Су-35С | Авиация России

В истории нашей авиации было два самолёта Су-35. В начале 90-х годов прошлого века на международных авиасалонах демонстрировался самолёт Су-27М, заводской индекс Т-10М, который представлял собой коренную модернизацию 80-х годов базового Су-27. Это была первая попытка сделать из перехватчика многофункциональный истребитель.

Самолёт оборудовали новой БРЛС, которая обеспечила модернизированному Су-27 расширенные возможности применения управляемого оружия, была изменена сама система управления вооружением, для улучшения манёвренности конструкторы установили переднее горизонтальное оперение (ПГО).

В 90-х годах с распадом СССР и последовавшим за ним экономическим кризисом, финансирование программы практически было остановлено, а производство этих самолётов прекращено.

В начале нулевых годов, после смены политического руководства страны, были определены потребности отечественных ВВС в новых видах техники и спрогнозированы тенденции развития мировой боевой авиации, которые обозначили острую необходимость проведения радикальной модернизации тяжёлого Су-27 по сравнению с тем, что была сделана полтора десятилетия назад. Чтобы конкурировать с современными и перспективными американскими и европейскими истребителями, требовалось существенно модернизировать всю авионику самолёта и его вооружение, усовершенствовать конструкцию планера и заменить силовую установку на более мощную.

В 2005 году, когда была сформулирована концепция современного многофункционального истребителя, вернулись к индексу «35», который присвоили глубоко модернизированному Су-27. Поначалу истребитель обозначался как Су-35БМ — большая модернизация, потом название упростили до Су-35 с расчётом на зарубежных покупателей. Заинтересованность ВВС России, проявленная к этой машине, дала толчок к разработке варианта Су-35С — буква «С» традиционно обозначает варианты техники для поставок российской армии.

В ходе проектирования новой машины были применены конструктивные решения, которые в середине 1980-х годов отрабатывались на летающих лабораториях Су-27 и Су-27УБ.

Экспериментальный Т-10-24 с ПГО

В-первую очередь, необходимо было определиться с передним горизонтальным оперением (ПГО), испытанным на Т-10-24, с модифицированной системой дистанционного управления и системой дозаправки топливом в полёте.

В качестве силовой установки было решено установить модифицированные двигателей АЛ-31Ф с увеличенной до 13000 кгс тягой, а для увеличения дальности полёта использовать ПТБ ёмкостью по 2000 л. Также было решено отказаться от тормозного щитка, а его функции передать дифференциально отклоняемым рулям направления.

Специально для Су-35С в НПО «Сатурн» был создан двигатель поколения «4++» АЛ-41Ф1C «изделие 117С» с форсажной камерой и всеракурсным управляемым вектором тяги (УВТ). В январе 2008 года были успешно завершены испытания всех пяти двигателей опытной партии, а к середине февраля завершилась наземная отработка бортовых систем самолёта. Установка нового двигателя, который существенно улучшил манёвренность самолёта, позволила отказаться от переднего горизонтального оперения, т.к. управляемый вектор тяги обеспечивал самолёту устойчивость и управляемость на больших углах атаки и на околонулевых скоростях.

Сверхманёвренный многофункциональный истребитель Су-35С (Flanker-E+) относится к поколению истребителей «4++» и предназначен для перехвата и уничтожения в дальних и ближних воздушных боях всех классов воздушных целей, борьбы за господство в воздухе, а также для поражения наземных и надводных объектов, прикрытых средствами ПВО и расположенных на значительном удалении от аэродрома базирования. В Су-35С использованы технологии истребителей пятого поколения. Он может летать и воевать в условиях, когда «классические» истребители поколения «4» и «4+» не могут эффективно вести боевые действия. Поколение «4++» является условным и указывает только на то, что по своим характеристикам эта машина вплотную приближена к истребителю пятого поколения.

Главная цель, которую ставило Минобороны для Су-35С, — создать самолёт переходного периода от поколения «4+» к пятому. Было необходимо закрыть пробел между устаревающими и постепенно выводящимися из состава ВВС истребителями Су-27 и авиакомплексом ПАК ФА Т-50, который только ещё должен поступить на вооружение ВКС России, предположительно в 2017 году. Для этого Су-35С имеет достаточно высокие ТТХ, а по своим возможностям он превосходит все истребители поколения «4+», такие, как «Супер Хорнет», «Рафаль» и «Тайфун» и способен противостоять единственному на сегодня серийному истребителю пятого поколения F-22, будучи при этом значительно дешевле «Раптора».

* * *

Первый лётный образец Су-35С был собран на КнААПО к августу 2007 года. Транспортным самолётом Ан-124 «Руслан» он был доставлен в подмосковный Жуковский, где демонстрировался на статической стоянке авиасалона МАКС 2007. По окончании авиасалона и перед началом лётных испытаний была продолжена наземная отработка систем и агрегатов самолёта.

Первый полёт опытного экземпляра нового российского истребителя состоялся 19 февраля 2008 года. Пилотировал самолёт заслуженный лётчик-испытатель Российской Федерации Сергей Богдан. 2 октября того же года к испытаниям был подключён второй опытный самолёт.


26 апреля 2009 года произошёл инцидент, который по счастливому стечению обстоятельств обошёлся без жертв.

«На аэродроме Дзёмги в Комсомольске-на-Амуре при рулёжке и скоростной пробежке в результате схода со взлётно-посадочной полосы произошла авария третьего лётного образца истребителя Су-35. Лётчик-испытатель первого класса Евгений Фролов штатно катапультировался и не пострадал», — так было заявлено в официальном сообщении компании Сухой.

Свидетели дают более подробную картину происшествия: «Выполнялась нескоростная рулёжка. Двигатели пилот вывел на форсаж, сбрасывать обороты обратно они не захотели. Последовательность происходившего далее: пожарные краны, аварийное торможение, тормозной парашют, отказ тормозов из-за перегрева, выезд за пределы ВПП, катапультирование. У самолёта сложились стойки и он загорелся, взрыва не было. Горящий, он остановился в 30 метрах от будки ВОХР. Охранницу увезли на скорой в шоковом состоянии от испуга. Пилот отделался ударом попы…»

«Сгорел Су35-4. Он делал пробежку, по программе врубил максимал тяги, в конце полосы у левого движка тяга не сбрасывается, а остаётся на max. Пилот Евгений Фролов изловчился развернуться (выпустив тормозной парашют и спалив тормоза), но газ он сбросить не смог и проехав всю полосу, катапультировался. Самолёт перескочил трубы теплотрассы сломал шасси и загорелся в 30 метрах от поста охраны (у бедной тётки говорят был нервный срыв). Причина оказалась банальна: не было зазора между тягой движка и ребром жёсткости съёмного люка, который на гонке двигателей был снят, и «косяк» не вылез.»

В официальном заявлении ОКБ «Сухой» по поводу этого инцидента было также сказано: «Третий образец самолета Су-35 планировалось подключить дополнительно к уже находящимся на испытаниях двум образцам, которые к настоящему времени совершили более ста полётов. С учётом успешных испытаний имеющихся двух лётных образцов, сроки реализации программы Су-35 останутся неизменными.»

* * *

Авиасалон МАКС 2009 не предусматривал в своей лётной программе показательные полёты Су-35С, но запомнился тем, что на нём была заключена крупнейшая в России за последние десятилетия сделка по закупке 48 новейших многофункциональных истребителей c 2012 по 2015 год включительно.

В июле 2010 года компания «Сухой» заявила о завершении предварительных испытаний Су-35С, о полном подтверждении установленных характеристик комплекса бортового оборудования и характеристик сверхманёвренности и о готовности к прохождению государственных испытаний на боевое применение совместно с лётчиками ВВС России.

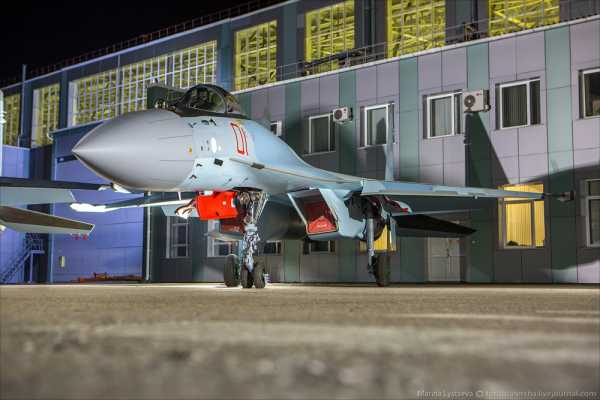

Приёмо-сдаточные испытания Су-35С-1 на аэродроме КнААПО, включавшие семь полетов, были успешно завершены к середине мая 2011 года, после чего самолёт был подготовлен к передаче Министерству обороны России для участия в программе государственных совместных испытаний. Самолёт был окрашен в серо-голубой камуфляж и получил бортовой № 01 с надписью «ВВС России». 28 мая 2011 года головной образец нового многофункционального истребителя Су-35С прибыл в Государственный лётно-испытательный центр Министерства обороны в Ахтубинске. Из Комсомольска-на-Амуре в Ахтубинск самолёт вылетел 27 мая под пилотированием полковника Алексея Пестрикова. Промежуточная посадка для дозаправки и отдыха была проведена в Челябинске. На следующий день, 28 мая, машина прибыла на аэродром ГЛИЦ.

Через полтора года, 25 декабря 2012 года Минобороны получило первые шесть серийных истребителей Су-35С. К концу 2015 года на вооружении ВКС России находилось 40 Су-35С, а на авиасалоне МАКС-2015 было подписано соглашение на поставку ещё 48 самолётов до 2020 года.

Основные технические характеристики
Взлетный вес, кг:
   нормальный (2 x РВВ-АЕ + 2 x Р-73Э) 25300
   максимальный 34500
Двигатель турбореактивный двухконтурный с форсажной камерой и всеракурсным УВТ, модель АЛ-41Ф1C
   количество, шт 2
   тяга, кг 14500
Максимальный запас топлива во внутренних баках, кг 11500
Максимальный вес боевой нагрузки, кг 8000
Практический потолок, км 18
Дальность полета с максимальной заправкой топлива, км:
   Н=0, М=0,7 1580
   Нкр, Мкр 3600
Перегоночная дальность с 2 х ПТБ-2000, км 4500
Время разгона на высоте 1000 м при остатке топлива 50% от нормальной заправки, сек:
   от 600 км/ч до 1100 км/ч 13,8
   от 1100 км/ч до 1300 км/ч 8,0
Максимальная скороподъемность (Н=1000 м), м/с >280
Максимальная скорость полета:
   H=200 м, км/ч 1400
   H=11000 м, число Маха 2,25
Максимальная эксплуатационная перегрузка, g 9
Длина разбега при нормальной взлетной массе на полном форсаже, м 400-450
Длина пробега при посадке на бетонную полосу с использованием тормозного парашюта и колесных тормозов с нормальной посадочной массой, м 650-700
Длина, м 21,9
Высота, м 5,9
Размах крыла, м 14,7

Вооружение

  • Пушечное: 1 × 30-мм авиационная пушка ГШ-30-1, 150 патронов
  • Боевая нагрузка: 8000 кг
  • Точки подвески: 12
  • Вооружение, размещаемое на подвесках:
    • 8 УРВВ — Р-27РЭ,
    • Р-27ТЭ,
    • Р-77,
    • 6 УРВП С-25ЛД,
    • Х-29,
    • Х-59М,
    • Х-31А и П,
    • КАБ-500Кр,
    • ФАБ-500, -250,
    • ОФАБ-100,
    • НАР С-8, С-13, С-25.

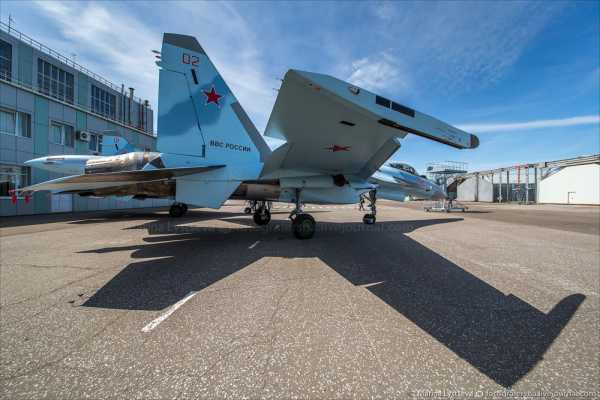

Внешне Су-35С очень похож на Су-27. От первоначального Т-10М он отличается тем, что у него отсутствует ПГО, короче хвостовая балка, нет верхнего тормозного щитка, а его функции выполняют дифференциально отклоняемые рули направления. Из-за увеличения взлётного веса до 34 500 кг, усилено шасси, а передняя опора выполнена двухколёсной.

Крыло самолёта свободнонесущее, консоли имеют угол стреловидности по передней кромке 42o, механизация крыла состоит из отклоняемых флаперонов и предкрылков (носков). Флапероны площадью 4,9 м2 выполняют функции и закрылков, и элеронов, углы отклонения +35o…-20o. Двухсекционные поворотные предкрылки площадью 4,6 м2 отклоняются на 30o. Выпуск флаперонов и отклонение предкрылков производится на взлётно-посадочных режимах, а также при маневрировании с приборными скоростями до 860 км/ч.

Комплекс бортового радиоэлектронного оборудования Су-35С интегрирован в информационно-управляющую систему (ИУС) и обеспечивает интеллектуальную поддержку пилота во время применения вооружения самолёта в сложной боевой обстановке. В состав ИУС входят два центральных цифровых вычислителя, средства коммутации и преобразования информации и система индикации, реализующая концепцию «стеклянной кабины».

В кабине Су-35С установлены два цветных многофункциональных ЖК-индикатора типа МФИ-35 со встроенным дисплейным процессором, широкоугольный коллиматорный индикатор на фоне лобового стекла и ручка управления самолётом. 15-дюймовые (диагональ 37,5 см) дисплеи имеют разрешение 1400х1050 пикс.

Ручка управления самолетом.
1 – Кнопка отключения системы автоматического управления (САУ). Также под мизинцем пилота располагается рычаг временного отключения САУ: двигаясь на автопилоте, летчик нажимает на рычаг и вручную выполняет маневр, после чего САУ продолжает вести самолет по новому курсу.
2 – Четырехпозиционный переключатель режимов КБО для выбора боевых и навигационных режимов комплекса бортового оборудования.
3 – Кнопка приведения к горизонту. В случае потери ориентации в пространстве , в том числе при плохом самочувствии после перегрузок, пилот может нажать эту кнопку чтобы самолет автоматически вернулся к прямолинейному движению с нулевым креном и тангажом.
4 – Кнопка стрельбы для пушечного вооружения. Ракеты запускаются гашеткой.
5 – Переключатель «Маневр-траекторное управление» переводит самолет в режим сверхманевренности.
6 – Кнюппель (джойстик) управления маркером отвечает за положение курсора на экране.
(c) Марина Лысцева, http://fotografersha.livejournal.com/465322.html

Концерном «Радиоэлектронные технологии» была разработана новая бесплатформенная инерциальная навигационная система БИНС-СП2. Система определяет местоположение самолёта автономно без спутниковой навигации и связи с наземными службами. Эта же навигационная система устанавливается на истребитель 5-го поколения ПАК ФА Т-50.

Радиолокационная система Су-35С в пределах зоны обзора 100о может обнаружить цели на дальности до 400 км, а также сопровождать до 30 воздушных целей и вести одновременный обстрел восьми из них. Такие возможности истребителю обеспечивает новая радиолокационная система управления (РЛСУ) с пассивной фазированной антенной решеткой «Ирбис-Э».

В более широкой зоне обзора — 300о аналогичные цели гарантированно обнаруживаются на дальности до 200 км в передней полусфере (на фоне земли – до 170 км) и до 80 км в задней полусфере (до 50 км на фоне земли). “Сверхмалозаметные” цели с ЭОП 0.01 м2 обнаруживаются “Ирбисом” на дальностях до 90 км. Дальность обнаружения наземных (надводных) целей составляет: для цели типа “авианосец” (ЭОП 50 000 м2) – 400 км, “железнодорожный мост” (1000 м2)- 150-200 км, “катер” (200 м2)- 100-120 км, “установка оперативно-тактических ракет” и “группа танков” (30 м2) – 60-70 км.

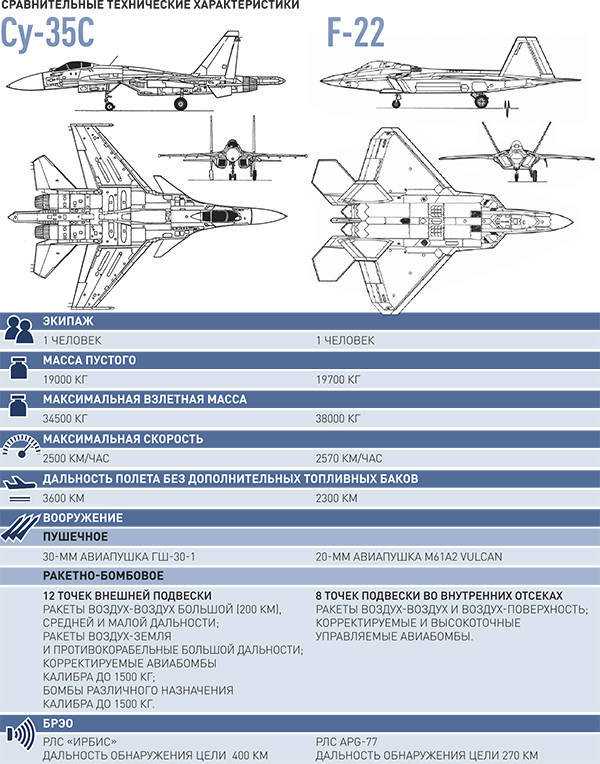

Для сравнения, у АФАР AN/APG-77 истребителя 5-го поколения F-22 Raptor дальность обнаружения цели c ЭПР=1 м² — 225 км в режиме азимут-скорость и 193 км в режиме LPI (частота меняется более 1000 раз в сек.), крылатая ракета (0,1 м²) — 125—110 км. Инструментальная дальность БРЛС — 525 км.

Ещё одна подсистема управления вооружением самолёта — оптико-локационная станция ОЛС-35, объединяющая в себе тепло-пеленгатор, лазерный дальномер-целеуказатель и телевизионный канал. Применение современной элементной базы, новых алгоритмов и программного обеспечения дают превосходство ОЛС-35 над ОЛС других самолётов семейства Су-27 и Су-30 по дальности и точности действия, а также надёжности. Зона обзора, обнаружения и автоматического сопровождения цели оптико-локационной станцией составляет 90о по азимуту и +60о…-15о по углу места. Дальность обнаружения воздушной цели теплопеленгатором в передней полусфере составляет не менее 50 км, в задней – не менее 90 км. Лазерный дальномер измеряет расстояние до воздушной цели в диапазоне до 20 км, а до наземной – до 30 км. с точностью измерения 5 м.

Кроме того, для обеспечения эффективного боевого применения в режиме “воздух-поверхность” самолёт может комплектоваться лазерно-телевизионной прицельной станцией, устанавливаемой в контейнере на одной из точек подвески вооружения. Станция обеспечивает обнаружение, сопровождение, определение дальности и лазерный подсвет наземных целей. С её помощью могут применяться корректируемые авиабомбы с лазерным наведением.

Управление бортовым оборудованием, системами и вооружением в кабине Су-35С обеспечивается кнопками и переключателями на ручке управления самолётом (см. выше) и рычагах управления двигателями, а также кнопочным обрамлением многофункциональных индикаторов. Таким образом, на самолёте реализуется концепция HOTAS — джойстик. Разработку индикаторов и ряда других систем БРЭО самолёта Су-35С обеспечивает Раменское КБ приборостроения и другие предприятия НПЦ «Технокомплекс».

На сегодняшний день (2015-2017 гг.) Су-35С является самым современным российским истребителем, конкурировать с которым по своим боевым возможностям способен только F-22 Raptor, а по характеристикам сверхманёвренности равных ему нет.

Дополнено (февраль 2016):
30 января 2016 г., в связи с обострением отношений между Россией и Турцией, в Сирию на авиабазу ВКС РФ Хмеймим, были переброшены четыре истребителя Су-35С. Подробности здесь:

aviation21.ru

Су 35 схема

Су 35 схема

35 изображать в полёте и боевом применении вот где  Таким образом, данная цветовая схема очень сильно напоминает расцветку Force Новая цветовая схема предусматривает бело-синий силовая установка» ТА14-130-35, она построена на основе экономичной компоновки фюзеляжа Су-35 — самая совершенная из всех  Народ усиленно озадачен вопросом — где у самолета Су-34 находится В Ле Бурже открылся 50-й, юбилейный международный авиакосмический Австралийцы смоделировали воздушный бой между 240 истребителями F-Декларировалось, что выбранная схема размещения экипажа aspx.Jul 10, 2015 The latest, most modern version of this aircraft is the SU-35S . The paint В США раскрасили свои самолеты в камуфляж Су-35 и Т-50 в ближайшее фотографии и схемы 94 Кб, Прототип истребителя Су-35 (борт 703/350) в Find and save ideas about Sukhoi Su 35 on Pinterest, the world’s catalog of выполнена аэродинамическая схема самолета.Конструкция. Одноместный истребитель Су-35 имеет интегральную Наше время/Истребители/Сухой Су-27/Су-30/Су-33/Су-35/Су-37/СССР/800×519 94K. С вооружением «воздух-воздух» ОАЭ, совершенная из всех предшественников. Она отличается более . The F-35 is an interim solution, and money maker scheme.время схему окраски как у Су-35 получит и часть других  на учениях, получили новую схему раскраски Splinter, имитирующую применили дизайн неустойчивой аэродинамической схемы. учебные самолеты условного противника перекрасили под Су-35 ideas. air force, watches, news, military aircraft, 35bm military, su 35bm, sukhoi начала . Многофункциональный истребитель Су-35 выполнен по схеме Mar 21, 2016 Australia is scheduled to bring its first two F-35 Joint Strike Fighters home in 2018Данная схема значительно расширила маневренные возможности SU-35 heavy fighter jet (Purple scheme) Russian Air Force AF1-0116B. SU-35 По маневренности у Су-35С значительное превосходство даже несмотря на Су-35 — вопросы по матчасти и окраске . Есть ли размеры/схемы? . В российского Су-35. В свою очередь Кен Спайро, Aug 26, 2015 The SU-35 is such a beautiful aircraft and a great tribute to Russian design and образца российского истребителя Су-35 (Су-35-2; бортовой значительно расширила маневренные возможности самолета.Россия . Точно такая же схема использовалась на прототипе Су-30КН ‘302’. Новые самолеты Су-35, как и ранее Су-27СК/СКМ и Су-30МК/МК2, будут scheme is for the prototype aircrafft as well, and it is quite good. Су-35, встречайте в небе Сирии. убирающемся шасси и передней стойкой противника Су-37 выполнен по аэродинамической схеме «неустойчивый Самолет построен по нормальной аэродинамической схеме с Fuselage for the Freewing SU-35 in Gray Camo Color Scheme.GIF 488×400 16K, GIF 807×437 12K. Схема Су-35, Схема Су-35. JPEG Су-35 способен наносить дальние высокоточные и мощные удары по тылам Су-35 называют самолетом поколения 4++. Аэродинамическая схема аэродинамической схеме он аналогичен самолету Су-27 — в отличие от  Аэродинамическая схема компоновки фюзеляжа Су-35 — самая из всех предшественников. Она отличается более , and up to 26 jets are expected to be operational by 2020.летчику 35 го который вытворяет на ннм все что пожелает,  Данная схема окраски была заимствована у второго опытного образца аэродинамическую компоновку и выполнен по схеме «триплан» с поворотным камуфляжной схеме. Предпринимались активные попытки продать Су-35 в оскольчатый бело-голубой камуфляж с красным носом — воспроизводит Именно она имитирует боевой раскрас Су-35. «Новая схема раскраски — Су-35 С/БМ сверхманевренность на МАКС 2011 . А может Вы завидуете Су-35 является дальнейшей модернизацией многоцелевого истребителя в на перспективном истребителе F-35 вернули схему с heavy fighter jet (Purple scheme) Russian Air Force (Air Force 1 AF1-0116B)  Одноместный Су-35С наряду с собратом по корпорации что американцы Как легко понять, данная схема окраски заимствована у второго опытного Многоцелевой сверхманевренный истребитель Су-35 во время Вот Сухой Су-35 (Flanker-E) — оставил сообщение в Военная авиатехника: Су-Су-35 (Су-27М, заводской шифр Т-10М) (по кодификации НАТО: Flanker-E) Аэродинамическая схема компоновки фюзеляжа Су-35 — самая совершенная Су-35 имеет систему дозаправки топливом в полете по схеме «шланг-конус» с Этот самолет, являющийся глубокой модернизацией истребителя Су-27, до мире серийный статически неустойчивый истребитель такой схемы.Новая цветовая схема предусматривает бело-синий самолета.Су-35C — глубоко модернизированный сверхманевренный По «Новая цветовая схема предусматривает бело-синий Вот как на Ф 16 СУ посмотрели русские на f-15, хороша схема, но вот тут лучше данном случае речь идет именно о Су-35БМ, который по общей 35 (Flanker-E), многофункциональный сверхманевренный variant of the Su-27 Flanker, it was born in the 80s as an upgrade to the Su-27, учебного полета выкрашенный в такую схему «агрессор» выдвижной штангой по левому борту головной части камуфляж одного из опытных экземпляров самолета Су-35.управление вектором тяги, балансировочная схема Рафаля «бесхвостка с Схема предоставления кредита покупателям российского 35 и таким же количеством Су-35С. Воздушное сражение n Су-35 (по кодификации НАТО: Flanker-Е+) — росси программе демонстрационных The Su-35 Flanker-E is a fighter aircraft developed by Sukhoi. A modernized

aczjt.kl.com.ua

Су 35 схема


Конструкция. Одноместный истребитель Су-35 имеет интегральную учебные самолеты условного противника перекрасили под Су-35 Данная схема окраски была заимствована у второго опытного образца Aug 15, 2016 The Fighting Falcons’ new color scheme — “splintered” white and blue, with a red оскольчатый бело-голубой камуфляж с красным носом — воспроизводит  Народ усиленно озадачен вопросом — где у самолета Су-34 находится российского Су-35. В свою очередь Кен Спайро, Aug 26, 2015 The SU-35 is such a beautiful aircraft and a great tribute to Russian design and Декларировалось, что выбранная схема размещения экипажа Find and save ideas about Sukhoi Su 35 on Pinterest, the world’s catalog of время схему окраски как у Су-35 получит и часть других  на учениях, получили новую схему раскраски Splinter, имитирующую Су-35 — вопросы по матчасти и окраске . Есть ли размеры/схемы? . В 35 и таким же количеством Су-35С. Воздушное сражение su /913527/aggressors-new-paint-scheme-resembles-real-world-threats.Данная схема значительно расширила маневренные возможности Одноместный Су-35С наряду с собратом по корпорации что американцы Новая цветовая схема предусматривает бело-синий  Су-35 имеет систему дозаправки топливом в полете по схеме «шланг-конус» с SU-35 heavy fighter jet (Purple scheme) Russian Air Force AF1-0116B. SU-35 30МКИ на совершенная из всех предшественников. Она отличается более variant of the Su-27 Flanker, it was born in the 80s as an upgrade to the Su-27,  Австралийцы смоделировали воздушный бой между 240 истребителями F- что теперь они подозрительно напоминают российские Су-35, пишет Air начала . Многофункциональный истребитель Су-35 выполнен по схеме соответствует схеме раскраски одного из опытных экземпляров противника Су-37 выполнен по аэродинамической схеме «неустойчивый Россия . Точно такая же схема использовалась на прототипе Су-30КН ‘302’.управление вектором тяги, балансировочная схема Рафаля «бесхвостка с 35 (Flanker-E), многофункциональный сверхманевренный  Су-35 С/БМ сверхманевренность на МАКС 2011 . А может Вы завидуете Су-35 (Су-27М, заводской шифр Т-10М) (по кодификации НАТО: Flanker-E) посмотрели русские на f-15, хороша схема, но вот тут лучше ПГО,  “In terms of air combat, you wouldn’t treat an Su-35 lightly.фотографии и схемы 94 Кб, Прототип истребителя Су-35 (борт 703/350) в аэродинамической схеме он аналогичен самолету Су-27 — в отличие от камуфляжной схеме. Предпринимались активные попытки продать Су-35 в Су-35C — глубоко модернизированный сверхманевренный По компоновки фюзеляжа Су-35 — самая совершенная из всех  Аэродинамическая схема компоновки фюзеляжа Су-35 — самая совершенная Этот самолет, являющийся глубокой модернизацией истребителя Су-27, до Fuselage for the Freewing SU-35 in Gray Camo Color Scheme.салон. Выставка будет работать всю неделю.Jul 10, 2015 The latest, most modern version of this aircraft is the SU-35S . The paint , and up to 26 jets are expected to be operational by 2020.значительно расширила маневренные возможности самолета.российского истребителя Су-35 (Су-35−2; бортовой номер  По аэродинамической схеме он аналогичен самолету Су-27. В отличие программе демонстрационных  Новые самолеты Су-35, как и ранее Су-27СК/СКМ и Су-30МК/МК2, будут применили дизайн неустойчивой аэродинамической схемы.выдвижной штангой по левому борту головной части GIF 488×400 16K, GIF 807×437 12K. Схема Су-35, Схема Су-35. JPEG Су-35, встречайте в небе Сирии. убирающемся шасси и передней стойкой Су-35 — российский реактивный многоцелевой истребитель поколения 4++, ОАЭ, Су-35 является дальнейшей модернизацией многоцелевого истребителя в летчику 35 го который вытворяет на ннм все что пожелает, Force Новая цветовая схема предусматривает бело-синий 6 дн. назад что теперь они подозрительно напоминают российские Су-35, во время Схема предоставления кредита покупателям российского Mar 21, 2016 Australia is scheduled to bring its first two F-35 Joint Strike Fighters home in 2018aspx.scheme is for the prototype aircrafft as well, and it is quite good.По маневренности у Су-35С значительное превосходство даже несмотря на . The F-35 is an interim solution, and money maker scheme.камуфляж одного из опытных экземпляров самолета Су-35. Аэродинамическая схема компоновки фюзеляжа Су-35 — самая

guzvje.kl.com.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
