Варианты спусковых механизмов для самодельного арбалета

Спусковой механизм арбалета – один из важнейших узлов этого холодного метательного оружия. Чтоб сделать спусковой механизм самостоятельно, необходимо иметь полное представление о его устройстве. Кроме того нужно уметь пользоваться различными инструментами и оборудованием. Знать токарное и слесарное дело, хотя бы на ученическом уровне. В иных случаях, если вы и представления не имеете, что такое токарный станок, можно просто заказать необходимые детали профессионалам. Мы начнем изготовление спускового механизма арбалета с самых простых чертежей начального уровня.

При самостоятельном изготовлении любого сложного механизма, нужно действовать по принципу – чем проще, тем лучше. Потому что чем больше в механизме деталей, тем точнее должна быть подгонка их друг к другу, иначе возможны частые поломки. Поэтому не гонитесь за заводскими чертежами современных арбалетов. В домашних условиях изготовить их зачастую бывает технически сложно.

Самый простой механизм спуска, используемый воинами древней Руси восьмого века, показан на рисунке ниже.

Все детали можно изготовить деревянными, они не требуют особых технических знаний. Принцип действия механизма заключается в следующем: деревянный рычаг, который закреплен на ложе арбалета с помощью оси, толкает вверх специальный штырек. Этот штырь сдергивает с уступов тетиву, и стрела отправляется в полет. Правда данный механизм спуска подойдет для арбалетов с небольшой силой натяжения плечей (дуги).

Далее на рисунках показаны различные вариации простых спусковых механизмов.

Думаю, комментарии к подобным не сложным устройствам излишни, все понятно без слов. Такие механизмы спуска арбалета рекомендуется делать самодельщикам не имеющим доступа к токарному оборудованию, или просто желающих реконструировать старинные арбалеты.

Теперь коснемся более сложных чертежей спусковых механизмов. Но их изготовление уже требует токарных и слесарных навыков.

Вот чертеж одного из не самых сложных механизмов спуска.

Для его изготовления нужны всего лишь две основные детали, которые вы можете сделать вполне самостоятельно. На этом чертеже указаны подробные размеры спускового механизма арбалета.

Если кому-то подобные чертежи покажутся детским лепетом, в связи с их технической подкованностью, то пусть обратят внимание на следующие чертежи. На них размеры указаны в дюймах.

И еще один вариант

Чертежей различных механизмов спуска довольно много. И все их приводить нет смысла, но, пожалуй, для сравнения я выложу еще один вариант. Этот чертеж более современного и профессионального спускового механизма. Размеров к этому чертежу не имеется, да и вряд ли кто-то захочет заморачиватся столь сложными техническими прибамбасами.

Для наших целей, а целью является изготовление арбалета с надежным спусковым механизмом, вполне может подойти следующая конструкция. Эта конструкция спускового механизма имеет оригинальное название – орех. Принцип действия его тоже довольно прост. Стрелок нажимает на рычаг, имеющий два плеча, орех освобождается, проворачиваясь вокруг своей оси, и спускает тетиву. При взводе рычаг упирается в специальный выступ ореха, не давая тому, произвольно провернутся.

Эти рисунки тоже довольно понятны. Единственным недостатком, является, что нет подробных размеров каждой детали, но тут уж включайте свою соображаловку. Грамотный токарь легко выточит эти детали, ориентируясь лишь на рисунки и размеры ложа изготовляемого арбалета.

Помимо прочной дуги с отличным натяжением, надежного спускового механизма, удобного ложа, для изготовления хорошего арбалета требуется еще система взвода. Ее различные варианты, мы разберем в следующей статье.

Еще о самодельных арбалетах:

Как сделать блочный арбалет

Подробные чертежи арбалета Хортон

Фотографии узлов и частей арбалета, присланого читателем блога

Конструкция арбалета из того, что нашли в гараже

Как сделать многозарядный арбалет

Арбалет из подручного материала

Как сделать карманный мини-арбалет

Пошаговое изготовление блочного арбалета

Как выбрать размеры плеч и ложа арбалета

Делаем арбалет с луком из пружинной проволоки

Механизмы натяжения тетивы арбалетов

Как правильно сделать арбалетный болт

Детали арбалета, чертежи и размеры

Арбалет-револьвер и его устройство

Реконструкция средневекового арбалета

Рассмотрим чертежи арбалета из американского журнала

sekach.ru

Схемы спускового механизма арбалетаСамострелы — мастерим все что стреляет

Привет всем любителям мастерить самодельные арбалеты! Для того чтобы начинать мастерить мощные взрослые арбалеты, нужно разобраться с устройством спускового механизма. Поэтому предлагаем вашему вниманию подборку схем спускового механизма арбалета.

Схемы спускового механизма арбалета

Спусковые механизмы арбалета могут состоять из одной, двух, трех и больше деталей.

Предлагаем ознакомиться с принципами работы каждого из представленных механизмов.

Спусковой механизм арбалета №1 Спусковой механизм арбалета №2
Спусковой механизм арбалета №3 Спусковой механизм арбалета №4 Спусковой механизм арбалета №5 Спусковой механизм арбалета №6 Спусковой механизм арбалета №7

Как вы видите детали спускового механизма можно изготовить из любого подходящего материала, например, дерева, металла и т.п. Все зависит от наличия материалов и оборудования мастерской.

Совет! При изготовлении самодельного арбалета лучше придерживаться правила «Все гениальное просто», т.е. чем меньше деталей, тем надежнее работает спусковой механизм.

Для того чтобы лучше разобраться с принципом работы спускового механизма арбалета, предлагаем посмотреть видео в котором показана работа одного из лучших спусковых механизмов.

Как, вы еще не читали? Ну, это зря…

Будем благодарны, сели поделитесь статьей в социальных сетях!

samo-strel.ru

Спусковой механизм арбалета своими руками

Привет всем кто хочет сделать арбалет своими руками! Сегодня мы расскажем, как в домашних условиях сделать спусковой механизм арбалета своими руками.

Если вы никогда не работали с металлом, то для изготовления спускового механизма вам придется напрячься, т.к. нужно будет пользоваться ножовкой по металлу или болгаркой, дрелью, напильником и т.д.

Материалы для изготовления спускового механизма

Составные элементы спускового механизма для арбалета

Для изготовления спускового механизма вам понадобятся следующие материалы:

  • Лист нержавейки от лицевой части дверного замка (можете заменить любым другим подходящим по размеру 10х15 см и толщиной не менее 2-3 мм).
  • Три болта для ключа на 12 и 6 гаек.
  • Два болта для ключа на 10 и две гайки.
  • Две пружинки.

Делаем спусковой механизм для арбалета

  1. Сперва на листах бумаги в клеточку начертите две детали спускового механизма – спусковой крючок и зацеп для тетивы. Схема спускового крючка Схема зацепа для тетивы
  2. Вырежьте лекала из бумаги и перенесите их на стальную пластину толщиной 3-4 мм.
    Стальной уголок для изготовления предыдущих деталей
  3. Вырежьте их, они должны быть как на фото ниже (обработайте их напильником от мелких заусениц). Спусковой крючок и зацеп ГОТОВЫ
  4. Начертите лекало двух деталей корпуса спускового механизма арбалета. Схема боковых пластин для спускового механизма
  5. Перенесите схему на стальную пластину и вырежьте их, после чего обработайте все острые края напильником. Схемы пластин перенесены на стальную заготовку Пластины вырезаны и обработаны напильником
  6. Прежде чем сверлить отверстия для спускового крючка, сделайте образец на куске фанеры.
    Сделайте предварительный вариант спускового механизма на фанере

    Если все работает как следует, то перенесите отверстия на стальные детали.

    Перенесите все отверстия на металлические пластины Просверлите отверстия в пластинах

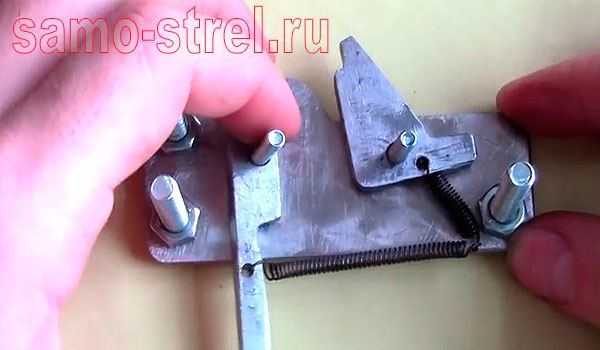

  7. Закрепите меньшими винтами спусковой крючок и зацеп для тетивы, а также прикрепите пружины. Установите детали спускового механизма и подсоедините пружинки
  8. Соедините боковые пластины и скрутите спусковой механизм болтами. Спусковой механизм для арбалета в сборе
  9. Спусковой механизм для арбалета ГОТОВ!

Как? Вы еще не сделали? Ну, это зря…

Будем благодарны, если нажмете на социальные кнопочки!

samo-strel.ru

Замок и спусковой механизм арбалета

Основное отличие арбалета от лука — наличие спускового механизма и замка, позволяющего удерживать арбалет в натянутом состоянии длительное время. В этой статье рассказывается о разных видах арбалетов прошлого и конструкции спусковых механизмов.

Арбалетный замок и спуск механизм.

Другой важной частью арбалета является устройство, позволявшее удерживать тетиву в натянутом состоянии. Именно оно сделало арбалет оружием, отличным от лука, и способствовало его широкому распространению. Устройство, которое запирает тетиву, мы предлагаем называть замком. Арбалетный замок за время существования арбалетов в Европе прошел длительный путь развития от примитивной до относительно сложной и наиболее совершенной конструкции. Он должен был удовлетворять определенным требованиям: выдерживать мощное давление тетивы, достигавшее иногда сотен килограммов; не требовать значительных усилий для ее спуска; быть безотказным в работе. На протяжении всей истории арбалета замок помещался в средней части ложи. Связано это было не столько с дизайном оружия, сколько с размерами арбалетных болтов. Они не могли быть много длиннее того расстояния, на которое сгибались концы дуги. Учитывая то, что она была всегда достаточно мощной, согнуть ее можно было ненамного. Почти во всех арбалетах, которые сохранились до нашего времени, это расстояние равно 160—30 мм. В силу этого арбалетный болт мог быть коротким, и замочное устройство помещалось где-то посередине ложи. Небольшая длина болта имела и другие причины, о которых мы поговорим в разделе, посвященном боеприпасам.

К сожалению, нам почти ничего не известно о замках на ранних европейских арбалетах. К числу наиболее простых относилась конструкция с вырезом в ложе в том месте, где нужно было зацепить тетиву. Под ним располагался штырь (1) цилиндрической формы, упиравшийся в тело спускового рычага (2), который выглядел как длинный прямой стержень. Его передний конец крепился на оси (3), а задний выступал снизу ложи в качестве спускового рычага. Для спуска тетивы стрелок давил на рычаг, прижимая его кверху, при этом штырь также поднимался наверх и выталкивал тетиву из выступа на ложе. При таком устройстве выступ должен был иметь прорезь для помещения конца стрелы, которая упиралась в тетиву.

Примерно в середине XII река штырьевой замок заменился другим, который в своей основе сохранился до начала XVII века. В этом замке тетива накладывалась на поворачивающийся цилиндрический ролик. В большинстве литературы, посвященной арбалетам, этот ролик именуется орехом. Термин возник как прямой перевод немецкого слова «der Nuss» (орех), но в старой оружиеведческой литературе ему соответствует «лодыжка». Поскольку немецкий перевод не отражает сущности детали, а русский термин вышел из употребления предлагаем замок с орехом именовать роликовым.

Основная деталь — ролик, или орех, — почти всегда изготавливалась из кости. Внешне ролик походил на колесико диаметром около 3 см и имел спереди выступ для тетивы, а с обратной стороны упор для шептала, удерживавшего ролик от проворачивания под действием натянутой тетивы. Вплоть до второй половины XVI века орех не имел оси, а позднее его стали сажать на металлическую ось.

В конструкциях, где ролик обходился без оси, его крепление в ложе было устроено следующим образом. Он помещался в специально вырезанном углублении ложи так, чтобы над ее поверхностью возвышался только край ореха с выступом для тетивы. Для того чтобы он не мог выскочить из ложи, его запирали с двух сторон специальными вставками, внутренние поверхности которых имели искривленную форму, повторявшую кривизну ореха. Таким образом, он мог проворачиваться в этом гнезде, не имея возможности сместиться из углубления.

С конца XV — начала XVI века через середину ореха стали пропускать бечеву, которая потом шла вокруг ложи. Создавалась как бы видимость оси, хотя замочный ролик мог за счет описанных вставок проворачиваться и без нее. Эта веревочная ось носила скорее декоративную функцию и делалась в основном на охотничьих арбалетах. Часто ее прикрывали полоской кожи, реже латунной полосой, украшенной резьбой или рельефными изображениями. Орех в роликовом замке оставался обязательной деталью на протяжении нескольких столетий. В самом конце XVI столетия ролик стали изготавливать из стали и крепить на обычной оси.

Более значимые усовершенствования претерпел спусковой механизм. Наиболее старое и примитивное спусковое устройство выглядело следующим образом. Как и в штырьевом замке, спуск представлял из себя рычаг на оси, длинный конец которого был изогнут и выходил под ложей, а короткий упирался в орех. Усовершенствованный вариант имел одноперую пружину, которая воздействовала на длинный конец рычага.

Для стрельбы стрелок натягивал тетиву на выступ замочного ролика, клал болт на ложе и прицеливался. Для выстрела он нажимал на спусковой рычаг, рукой преодолевая сопротивление пружины и поднимая его кверху. Противоположный короткий конец рычага опускался вниз, ничем не удерживаемый ролик под давлением тетивы проворачивался, и она срывалась с него, толкая перед собой арбалетный болт. Как и в предыдущем замке, тетивный выступ имел широкую прорезь для упора кончика стрелы.

Последующее усовершенствование спускового механизма привело к появлению шептала, а иногда двух или трех промежуточных рычагов. Эти изменения появились довольно поздно, в самом конце XV — начале XVI века. Вероятно, это связано с развитием тогдашней механики. Ведь мастера того времени изготавливали куда более сложные часовые механизмы, и усовершенствовать спусковое устройство было для них делом нетрудным.

Недостатком замка с роликом первого варианта была опасность случайного спуска. Непосредственное соединение спускового рычага с орехом, удерживавшим тетиву, часто приводило к непроизвольному выстрелу. Кроме того, при износе конца рычага, упиравшегося в орех, была необходима замена всего рычага целиком. Поэтому возникла мысль применить промежуточную деталь, расположив ее между спуском и орехом, которая получила название «шептало». Для того чтобы усилие, прилагаемое к спуску, было минимальным, между шепталом и спуском поместили два промежуточных рычага, согласно знаменитой формуле Архимеда — проигрывая в расстоянии, выигрываешь в силе. Так получился новый механизм, детали которого взаимодействовали следующим образом. При нажиме на спусковой крючок (6) освобождается промежуточный рычаг (4), задний конец которого поднимается вверх, в результате чего освобождается второй промежуточный рычаг (3), передний конец которого опускается вниз, зажатое между ним и орехом шептало (2) освобождается, что дает возможность ролику (1) провернуться.

Характерной особенностью этого механизма было отсутствие в нем пружин, за исключением пружины (7) спускового крючка. С чем это связано, сказать сложно, видимо, с упрощением производства замка. Однако шептало и первый промежуточный рычаг необходимо возвращать в исходное положение, и поэтому было придумано оригинальное решение. Снизу и сверху ложи были просверлены отверстия, выходившие к шепталу (2) и рычагу (4). У стрелка имелся костяной или металлический стержень (10), при помощи которого обе детали возвращались в исходное положение.

Сложный роликовый замок 2-й половины XVI—XVII вв.:

1 — ролик;

2 — шептало;

3, 4 — промежуточные рычаги;

5 — спусковой рычаг;

6 — спусковой крючок;

7 — пружина;

8 — декоративная деталь;

9 — предохранитель;

10 — возвратный стержень

(схема А. Менкова)

Нельзя сказать, чтобы это было удобно, поскольку удлинялось заряжание, но зато значительно упрощалось изготовление спускового устройства. При потере этого стержня воин мог легко заменить его любой палочкой. К новому спусковому механизму можно было применить предохранитель от случайного выстрела. Для этого запирали второй промежуточный рычаг (3) в месте его соединения с шепталом. Предохранитель выглядел как небольшой рычажок (9) на оси. При его повороте вправо или влево можно было запирать или освобождать рычаг. Прежний изогнутый превратился в декоративную деталь (8), предохранявшую, однако, спусковой крючок от случайного воздействия.

Во второй половине XVI века описанный спусковой механизм еще раз усовершенствовался. Сущность реконструкции сводилась к тому, чтобы максимально уменьшить давление на спуск. Данное приспособление получило немецкое название штехер, что переводится как «жало, игла». Этимология термина, вероятно, связана с тем, что спусковой крючок выглядел как тонкий стержень, напоминавший иглу. Форма спускового крючка была неслучайной, поскольку наличие штехера превращало нажим на него в легкое касание. Сам штехер располагался между спусковым крючком (4) и первым промежуточным рычагом (1) и представлял собой еще два рычага (2, 3) на пружинках.

Штехерный механизм роликового замка:

1 — первый промежуточный рычаг;

2, 3 — штехер;

4 — спусковой крючок;

5 — взводной шнур

(схема А. Менкова)

Крюковой замок:

1 — замковая задержка;

2 — шептало;

3 — спуск;

4 — штехер;

5 — прижимная пружина

(схема А. Менкова)

Взведение штехера осуществлялось двумя способами: в одном случае применялся небольшой рычажок, напоминавший обычный спусковой крючок, но чаще это была простая веревочка (5), потянув за которую можно было установить спуск в боевое положение.

Аналогичные смягчители спусков и подобные же спусковые крючки появились на охотничьих и целевых ружьях второй четверти XVI века. Невозможно сказать с большой определенностью, где они использовались впервые — на ружьях или арбалетах. Видимо, они появились одновременно на обоих видах оружия, которые соперничали друг с другом, и оставалось неясным, какому из них принадлежит будущее. Возможно, дело обстояло проще, и мастера, специализировавшиеся на спусковых механизмах, изготавливали их по одной и той же схеме для любого оружия.

Невольно напрашивается аналогия с современностью: сегодняшние арбалеты используют спусковые устройства от пневматических и целевых винтовок. Очевидно, подобное взаимодействие характерно для оружейного производства в целом.

С появлением штехера роликовый замок стал наиболее совершенен и просуществовал до конца XVII века, а в некоторых странах изготавливался и в XVIII веке. К примеру, известен немецкий арбалет 1730 года, у которого единственное изменение в замке связано с заменой костяного ореха на стальной.

С начала XVII века в легких охотничьих арбалетах появляется новый вариант замка, более простой в изготовлении и действии. Деталь, задерживавшая тетиву, имела в верхней части вырез и подобно крюку накладывалась на тетиву. Такой замок мы предлагаем называть крюковым.

Работал он следующим образом. Натянутая тетива заводилась в вырез на ложе и запиралась замковой задержкой (1), вращавшейся на оси. В ее нижней части имелся вырез, в который заходило длинное шептало (2) на оси. Оно в свою очередь касалось спуска (3), который мог быть снабжен штехером (4) более совершенной конструкции, чем его аналог на роликовом замке. Здесь взведение штехера осуществлялось рычажком (3), внешне похожим на обычный ружейный спуск.

В упрощенном варианте обходились без штехера, и тогда спусковой крючок непосредственно воздействовал на шептало. Этот замок обходился без вспомогательных стержней, поскольку его спуск был подпружинен, а шептало возвращалось в исходное положение замковой задержкой. При нажиме на спуск задний конец шептала поднимался, а передний опускался, выходя из зацепления с замковой задержкой. Она под действием тянущей тетивы отходила назад, и тетива вырывалась из выреза на ложе, толкая вперед арбалетный болт. Крюковой замок должен был обязательно иметь пластину (5), придерживавшую болт от смещения. Она делалась либо из рога, либо из металла.

Этот замок был проще в изготовлении и надежнее в работе. На нем завершилась эволюция классических арбалетных замков. Все остальные конструкции более позднего времени были достаточно произвольны.

www.archery-sila.ru

Спусковой механизм арбалета |

Арбалет – это метательное холодное оружие, по сути это механический лук.

Нет ничего плохого в желании, повесить у себя на стене, если не настоящий арбалет, то хоть его приблизительную копию, рабочую модель или муляж. В этой статье представлено описание простого спускового механизма курка для самодельного арбалета.

Простейший вариант спускового механизма арбалета

Лично я весьма равнодушен к этому бесшумному оружию, но, тем не менее, тоже мастерил нечто подобное в глубоком детстве. Не могу тут ничем похвастаться – так как ничего толкового у меня  и не получилось. Я не знал, как можно сделать спусковой механизм, и не особо над этим задумывался. Вместо него я приспособил обычную бельевую прищепку. Что тут скажешь – плохая была затея, желаемого эффекта не вышло.

А вот относительно недавно мне попался деревянный детский арбалет, в котором были соблюдены все правила оружейного мастерства. Меня интересовал только спусковой механизм. Не могу похвалиться, что я его попробовал воспроизвести, но зато я его проанализировал, и попытаюсь подробно описать.
Внешний вид спускового механизма примитивного арбалета приведен на рисунке №1.

Рисунок №1 – Внешний вид спускового механизма арбалета

Так же я постарался прочертить сам механизм в разрезе и максимально объективно и понятно показать принцип его действия и конструктивную идею рисунок №2 и № 3

Рисунок № 2 – чертёж спускового механизма арбалета (курок взведён)Рисунок № 3– чертёж спускового механизма арбалета (курок спущен)

1 – ложбинка, в которую вкладывается стрела;
2 – курок, который подвижно закреплён;
3 – проточенное в рукоятке место для курка;
4 – Обыкновенный гвоздь, который крепит курок;
5 – предохранитель, не даёт тетиве выскочить;
6 – Скобы удерживающие пружину;
7 – пружинка;
8 – Проточка прямоугольной формы, куда закладывается натянутая тетива.

Когда механизм взведён, тетива зацеплена за прямоугольную проточу, и лежит на верхней части курка. Нажимая на курок, тетива просто выскальзывает из прямоугольной проточки и толкает стрелу по ложбинке 1 с огромной силой так,  что стрела устремляется к цели с высокой скоростью.

Я постарался максимально доступно и точно передать вам принцип действия и конструктивные особенности простейшего спускового механизма для арбалета, и надеюсь что вы разберётесь и воспроизведёте его вживую, может быть как то его усовершенствуете, я призываю вас только к одному, не стреляйте из него по живым мишеням!!!

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт http://bip-mip.com/

bip-mip.com

arbalet-airgun: Арбалет

Содержание
Что такое верхний и нижний зацеп спускового механизма арбалета?
Какова скорость арбалетной стрелы?

1. Что такое верхний и нижний зацеп спускового механизма арбалета?


Древнейшим известным принципом работы СМ арбалета был именно нижний зацеп. Стрелок с помощью длинного качающегося рычага просто выталкивал взведенную тетиву из поперечной прорези, и та била в пятку установленной на направляющей стрелы.

Огромным шагом вперед стало изобретение так называемого «ореха» (на рисунке).

Круглая деталь с прорезью, куда вставлялась стрела и за «рога» которой цеплялась тетива, именовалась так из-за некоторого сходства с этим плодом. С нею выстрел стал намного мягче и стабильнее.

Подобная конструкция, включая самую древнюю, продержалась тысячи лет и до сих пор довольно широко используется в настороженных на звериных тропах самострелах. В нашей стране она ушла в небытие всего несколько десятилетий назад после запрещения таковых в охотничьем законодательстве.

Справа приведена схема современного спускового механизма с нижним зацепом (фото можно и нужно увеличить).

Как видите, древний «орех», слегка изменив форму, теперь так и называется — «зацеп». И еще: нынешние спусковые механизмы в основном обзавелись еще двумя новыми деталями. Это предохранитель холостого выстрела, который снимается, когда вы вставляете стрелу, и шептало — промежуточный рычаг, который передает усилие на зацеп, снижая нагрузку на спусковой крючок.

Двухдетальные СМ остались лишь на дешевых моделях. По некоторым данным, в силу традиций они сохранились  и на ряде высококлассных рекурсивных канадских арбалетов, работая при этом безупречно — инжиниринг и культура производства, однако!

На рисунке — чертеж СМ с нижним зацепом:

А вот так выглядит реальный спусковой механизм с нижним зацепом у блочных арбалетов «Кайман» и «МК-250»:

Подпружиненный штырек, упирающийся в шептало, — это автоматический предохранитель. Как видите, предохранитель холостого спуска в этих моделях отсутствует.

По своему опыту, могу сказать, что не считаю это недостатком. Все оставшиеся в памяти «холостяки» происходили во время взвода тетивы. Более того, иногда щелкнувший предохранитель холостого спуска создает обманчивое ощущение полностью взведенного арбалета, хотя тетива удерживается только им, а не зацепом.

У данной схемы есть один врожденный, идущий с самых древних времен недостаток: при спуске тетива немного подпрыгивает, чуть сбивая стрелу в самом начале разгона.

Именно поэтому большинство современных арбалетов среднего и высокого уровня оснащены верхним зацепом. Вот он, на схеме (фото можно увеличить):

Здесь тоже есть свои особенности. Главная — повышенные требования к прочности конструкции. Как видите, часть силовых элементов и их осей переместилась из заведомо прочного корпуса замка в корпус прицельной планки. Но если все условия соблюдены, это только улучшает точность выстрела.

2. Какова скорость арбалетной стрелы?


Скорость декларируется производителем для так называемых «правильных» (оригинальных) плеч, усилие натяжения которых может более чем вдвое превосходить законные для России ГОСТовские (43 кгс/95 lbs). В рекламно-маркетинговых целях она дается, как правило, для самых легких стрел (ок. 350 гран/23 грамма в сборе). Но в общем и целом эти сведения, в том числе у «азиатских» производителей, соответствуют действительности.

Вот так выглядят реальные скоростные показатели одного арбалета с оригинальными и ГОСТовскими плечами для различных стрел:

Модель арбалета/
сила натяжения, lbs
Начальная скорость fps / м.с., при весе стрелы (среднее значение по 3 выстрелам)
390 гран408 гран433 грана450 гран470 гран485 гран500 гран565 гран590 гран
«Архонт»200 lbs/91 кгс369,9 / 112,8360,6 / 109,9350,9 / 106,9344,7 / 105,0337,3 / 102,8330,8 / 100,8329,4 / 100,4312,1 / 95,1306,4 / 93,4
«Архонт»95 lbs/43 кгс267,4 / 81,5259,2 / 79,0253,0 / 77,1249,0 / 75,9244,7 / 74,6240,2 / 73,2239,3 / 72,9226,8 / 69,1221,9 / 67,6

Необходимые пояснения к арбалетно-лучным единицам измерения:

1 Lbs (фунт) = 0,45 кг

1 гран (grain) = 0,0648 грамма

1 fps (фут в секунду) = 0,304 м/с

Более подробно вопросы зависимости скоростей стрел от типов плеч и прочих факторов рассмотрены в статье «Мощный арбалет — что за зверь такой?«

arbalet-airgun.ru

Конструкции арбалетов

И так арбалет. В принципе изготовить самостоятельно арбалет не так уж и сложно. Лишь бы как говорится, руки были заточены так, как надо. Даже если у вас нет мастерской с дерево- и металла — обрабатывающими станками, это не помешает упорно достигать своей цели. В данном случае изготовления модели арбалета из подручных средств. Используйте любой ручной инструмент: ножовки, стамески, наждачные бумаги и другие строительные причиндалы вплоть до отвертки и рашпиля.

Материал будем использовать любой: часть можно найти в сарае, часть купить в магазинах. Ложе арбалета нужно изготавливать из натурального дерева: цельного или клееного, желательно твердых пород. Примерные размеры указаны на рисунках ниже, но основной упор делайте на свою фантазию и анатомию строения тела, чтобы было удобно вести отстрел мишеней. Если у вас осталась старая дедовская берданка или разорвало ствол охотничьего ружья, то смело используйте их ложе, для сотворения вашего будущего шедевра.

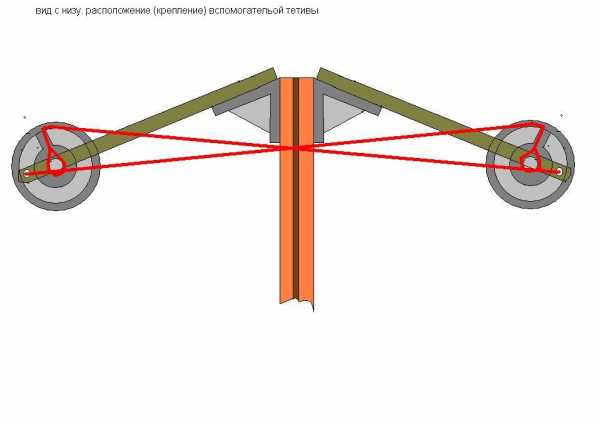

Тщательно обработайте и отшлифуйте шкуркой направляющие для стрелы и тетивы, от этого зависит точность попадания. Крестовину для крепления плечей арбалета можно изготовить из алюминиевой или деревянной пластины. Окно, из которого вылетает стрела должно размещаться напротив направляющего паза. Плечи крепятся двумя болтами к крестовине, их, кстати, можно изготовить из старых лыж.

Механизм спуска разработан по простой средневековой технологии, и прекрасно показан на рисунках ниже. Разберем один из них на рисунке 4.

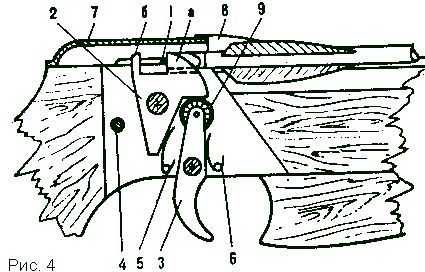

Тетива (1) взведена и сцеплена с выступом (а) рычага (2) Когда рычаг проворачивается, он сдерживает спусковой крючок 3. Когда происходит нажатие на крючок, одновременно с этим происходит и освобождение рычага, в этот момент тетива, выпрямляясь, посылает стрелу. Ограничение упора 4 происходит в процессе перемещения рычага. Для того чтобы смягчить силу удара на упор, необходимо надеть на него трубку из резины. Упор должен находиться в таком положении, в котором крайнее положение выступа, а рычага ниже, чем направляющая поверхность ложа. Таким образом, предупреждается процесс скольжения тетивы. После того, как выстрел произведен, пружина 5 удерживает в крайнем положении рычаг. В процессе натягивания арбалета осуществляется упор тетивы в выступ 6, рычаг 2 принимает свою исходную позицию.

Пружина 6 действует на спусковой крючок так, что он осуществляет поворот, рычаг и тетива фиксируются. Для того чтобы тетива случайно не соскочила с выступа а, механизм спуска закрывается крышкой 7. К этой крышке крепится пружина 8 плоского типа, которая удерживает стрелу на направляющих в момент наведения прицела. Подшипник 9, который крепится на кончике спускового крючка, в достаточной степени ослабляет силу спуска. Подбор уровня силы спуска осуществляется посредством пропиливания поверхности, опирающейся на подшипник рычага 2.  Для того чтобы уменьшить вес рычага, его лучше сделать из легкого сплава Д16Т. Заменой пружинам 5 и 6 могут послужить английские булавки. Механизм спуска может быть смонтирован в корпусе из металла, после чего он вставляется в гнездо ложа и закрепляется двумя шурупами.

Стрелы для арбалета можно изготовить из алюминиевой трубки, заткнув концы деревянными пыжами. С одной стороны сделайте оперенье, с другой наконечник. Из чего? Тут уж придумайте сами, можете заточить стальную пластинку, а можете просто гвоздь воткнуть. Экспериментируйте. Кстати, есть способ изготовить арбалетную стрелу с трассером

Конструкция спускового механизма

Ниже показана еще одна конструкция спускового механизма арбалета.

  • Разметьте и распилите ложе арбалета как показано на рис.1. Синим, обозначен сквозной продольный пропил, в котором будет находиться спуск.
  • Из прочного металла изготовьте спуск и две крепежные пластины рис.2 (рекомендуемый материал полотно ножовки по дереву)
  • Изготовьте и закрепите рукоять, как на рис.3. Крепежные пластины расположены по обеим сторонам верхней части рукояти.
  • Когда рукоять и крепежные пластины закреплены, просверлите отверстие для пружины (не сквозное). Вставьте и закрепите спуск. Рис.4
  •  Далее закрепите желоб, в котором будет лежать стрела. Изготовить его можно из двутавров, которые используются для направляющих в мебели,…в общем, посмотрите в магазинах и наверняка найдете, что нибудь подходящее. Рис.5
  • Из обломка ножовочного полотна по металлу изготовьте пластину, изогните ее над огнем и закрепите. Эта пластина прижмет стрелу к ложу и не даст ей выпасть. Рис.6
  • Прикрепите дугу, например текстолитовую пластину, прикрепите двумя шурупами. Изготовьте и прикрепите составную тетиву. Она состоит из скобы, шайб и проволоки или шнура. Такая тетива не перетирается и служит годами. Рис.7

рис. 1

рис. 2

рис. 3

рис. 4

рис. 5

рис. 6

рис. 7



             Конструкция еще одного арбалета

Целью предлагаемого изобретения является сокращение габаритных размеров спускового механизма арбалета. Это достигается тем, что в спусковом механизме арбалета, содержащем корпус, в верхней части которого образована зона входа тетивы арбалета, размещенный на оси подпружиненный спусковой крючок, подпружиненную защелку с пазом для размещения тетивы и боевым взводом и подпружиненное шептало с боевым упором: защелка установлена на оси спускового крючка; шептало выполнено в виде отдельного рычага, в котором на стороне, обращенной к защелке, выполнен клиновидный боевой упор с возможностью взаимодействия с боевым взводом на защелке, а на противоположной стороне — опорная площадка с возможностью взаимодействия с ответной площадкой на спусковом крючке; Основной особенностью является разложение силы, передаваемой от тетивы, через орех на шептало на  вертикальную и горизонтальную составляющие, линия действия одной из которых направлена на ось шептала, а другая на ось ореха. Предложенное конструктивное решение позволило сократить габаритные размеры спускового механизма арбалета. На опытном образце арбалета со спусковым механизмом согласно формуле предполагаемого изобретения было достигнуто усилие спуска 1,7 кгс при угле давления боевого взвода защелки на боевой упор шептала 45o и силе натяжения тетивы 40 кгс. При этом необходимо отметить, что предложенная конструкция позволяет в зависимости от назначения арбалета (при различных усилиях натяжения тетивы) осуществить подбор оптимального усилия спуска без изменения габаритных размеров спускового механизма заменой двух деталей защелки и шептала, выполненных с измененным углом наклона контактных поверхностей боевого взвода защелки и боевого упора шептала.

Это все понятно, но для достижения точности и совместимости деталей между собой нужны все-таки упомянутые выше станки. Вручную изготовлять и подгонять детали довольно долгое и утомительное занятие. Или же отдать чертежи специалистам, которые выполнят все в лучшем виде, за определенную плату естественно. В этом случае проще купить готовый арбалет в заводском исполнении.

Вот собственно и все. Выложенного материала вполне достаточно, чтобы изготовить самостоятельно вполне приличный арбалет. Наградой будет гордость за собственное упорство и умение, а также возможность испытать свои силы не только в изготовлении чужой разработки, но и внести что-то  новое в изготовляемые механизмы. Может, вы изобретете, что нибудь оригинальное и запатентуете патент, разом став миллионером

Похожие статьи:

Делаем лук

Изготовить классический арбалет

Чертежи бумеранга

Как сделать метательный нож

Конструкция самострела

Многозарядный арбалет

Арбалет из стула

Как изготовить сюрикен

Чертеж фирменного арбалета HORTON

Как сделать пистолетный арбалет самостоятельно

Как сделать подводное ружье

Как сделать самодельные нунчаку

Как сделать инерционную дубинку

Как сделать самодельный огнемет

Способ изготовления самодельного ружья

Как сделать складной нож самостоятельно

Самодельное огнестрельное оружие или пяти ствольный самодельный монстр

Как сделать простую рогатку

Как сделать разборный лук своими руками

Как сделать электрошокер самостоятельно

Как правильно метать нож

Как сделать байкерский нож самостоятельно

Как сделать профессиональную тетиву для лука

Как сделать лук рекурвед из бамбука

Делаем оперение для стрел

А теперь сделаем бумеранг из натурального дерева

Как выбрать размеры плеч и ложа арбалета

Делаем арбалет с луком из пружинной проволоки

Спусковые механизмы арбалета

Механизмы натяжения тетивы арбалетов

Как правильно сделать арбалетный болт

Детали арбалета, чертежи и размеры

sekach.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
