| ТРПКСН проекта 941 «Акула» | |
| Основные характеристики | |
|---|---|
| Тип корабля | ТРПКСН |
| Обозначение проекта | 941 «Акула» |
| Разработчик проекта | ЦКБМТ «Рубин» |
| Главный конструктор | С. Н. Ковалёв |
| Кодификация НАТО | SSBN «Typhoon» |
| Скорость (надводная) | 12 узлов |
| Скорость (подводная) | 25 узлов (46,3 км/ч) |
| Рабочая глубина погружения | 400 м |
| Предельная глубина погружения | 500 м |
| Автономность плавания | 180 суток (6 месяцев) |
| Экипаж | 160 человек (в том числе 52 офицера) |
| Размеры | |
| Водоизмещение надводное | 23 200 т |
| Водоизмещение подводное | 48 000 т |
| Длина наибольшая (по КВЛ) | 172,8 м |
| Ширина корпуса наиб. | 23,3 м |
| Средняя осадка (по КВЛ) | 11,2 м |
| Силовая установка | |
| |
| Вооружение | |
| Торпедно- минное вооружение | 6 ТА калибра 533 мм[4]; 22 торпеды: 53-65К, СЭТ-65, САЭТ-60М, УСЭТ-80. Ракето-торпеды «Водопад» или «Шквал» |
| Ракетное вооружение | 20 БРПЛ Р-39 (РСМ-52) или Р-30 Булава (пр. 941УМ) |
| ПВО | 8 ПЗРК «Игла» |
| Категория на Викискладе | |
Тяжёлые ракетные подводные крейсеры стратегического назначения проекта 941 «Акула» (SSBN «Typhoon» по кодификации НАТО) — серия советских и российских подводных лодок, самые большие в мире атомные подводные лодки (и подводные лодки вообще). Проект разработан в ЛПМБ «Рубин» (Ленинград), ныне ЦКБ МТ «Рубин». Задание на разработку было выдано в декабре 1972 года.
История
Тактико-техническое задание на проектирование было выдано в декабре 1972 года, главным конструктором проекта был назначен С. Н. Ковалёв[5]. Новый тип подводных крейсеров позиционировался как ответ на строительство США ПЛАРБ типа «Огайо» (первые лодки обоих проектов были заложены практически одновременно в 1976 году).[6] Размеры нового корабля обуславливались габаритами новых твердотопливных трёхступенчатых межконтинентальных баллистических ракет Р-39 (РСМ-52), которыми планировалось вооружить лодку. По сравнению с ракетами «Трайдент-I», которыми оснащались американские «Огайо», ракета Р-39 обладала лучшими характеристиками дальности полёта, забрасываемой массы и имела 10 блоков против 8 у «Трайдента». Однако, при этом Р-39 оказалась почти вдвое длиннее и втрое тяжелее американского аналога. Для размещения столь больших ракет стандартная схема компоновки РПКСН не подошла. 19 декабря 1973 года правительством было принято решение о начале работ по проектированию и строительству стратегических ракетоносцев нового поколения.
Первая лодка этого типа ТК-208 (что означает «тяжелый крейсер»[5]) была заложена на предприятии «Севмаш» в июне 1976 года, спуск на воду состоялся 29 сентября 1980 года. Перед спуском в носовой части ниже ватерлинии на борт подлодки было нанесено изображение акулы, позднее нашивки с акулой появились и на форме экипажа. [7] Несмотря на более поздний запуск проекта, головной крейсер вышел на морские испытания на месяц раньше американской «Огайо» (4 июля 1981 года).[8] ТК-208 вступил в строй 12 декабря 1981 года[9].
Всего планировалось построить 12 лодок проекта 941 «Акула», затем серию сократили до 10 лодок. Однако заложено было, спущено на воду и введено в строй всего 6 таких лодок, с 1981 по 1989 год. Планировавшиеся седьмой, восьмой, девятый и десятый корабли так и не были заложены; для седьмого готовились корпусные конструкции (см. ниже), а остальные три лодки серии вообще остались на стадии предварительной подготовки к строительству[10].
Строительство «9-этажных» подводных лодок обеспечивало заказами более 1000 предприятий Советского Союза.[11] Только на «Севмаше» 1219 человек, участвовавших в создании этого уникального корабля, получили правительственные награды[12].
Впервые о создании серии «Акула» заявил Леонид Брежнев
| Американцами создана новая подводная лодка «Огайо» с ракетами «Трайдент-I». Аналогичная система — «Тайфун» имеется и у нас.[13][14] |
Брежнев специально назвал «Акулу» «Тайфуном», чтобы ввести противников по
wiki2.red
Подводные лодки проекта 941 «Акула»
- Подписаться
- Лента публикаций
- Последние публикации
- Лучшие публикации
- за все время
- за полгода
- за месяц
- Категории
- Города и страны
- Здоровье
- Изобретения
- Интересные факты
- История
- Космос
- Наука
- Природа
- Рекорды
- Технологии
- Человек
vseonauke.com
«Акула», «Щука», «Огайо»: размер имеет значение
Даже такие простые вещи, как толщина якорной цепи (каждое звено с пудовую гирю) или радиус обметания стволов корабельной артиллерии (размером поболее дачных «шести соток») могут вызывать у неподготовленного обывателя искренний шок и недоуменее.
Размеры корабельных механизмов просто Огромны. Подобные штуки не встречаются в обычной жизни – о существовании этих циклопических предметов мы узнаем только во время визита на корабль в очередной День ВМФ (День Победы, в дни проведения Санкт-Петербургского международного военно-морского салона и т.п.).
Действительно, с точки зрения отдельно взятого человека, маленьких или больших кораблей не существует. Морская техника поражает своими габаритами – стоя на пирсе рядом с пришвартованным корветом человек выглядит как песчинка на фоне огромной скалы. «Крошечный» 2500-тонный корвет выглядит как крейсер, а «настоящий» крейсер имеет вообще паранормальные размеры и выглядит как плавающий город.
Причина данного парадокса очевидна:
Обычный четырехосный ж/д вагон (полувагон), нагруженный до краев железной рудой, имеет массу порядка 90 тонн. Очень громоздкая и тяжелая штука.
В случае с 11000-тонным ракетным крейсером «Москва» мы имеем всего лишь 11000 тонн металлических конструкций, кабелей и топлива. Эквивалент — 120 железнодорожных вагонов с рудой, плотно сконцентрированных в едином массиве.

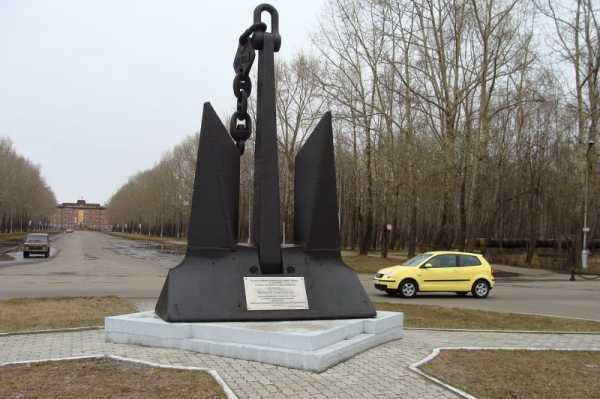

Якорь подводного ракетоносца пр. 941 «Акула»
Как вода удерживает ЭТО?! Боевая рубка линкора «Нью-Джерси»
А ведь крейсер «Москва» еще не предел – американский авианосец «Нимиц» имеет полное водоизмещение 100 с лишним тысяч тонн. Воистину, велик Архимед, чей бессмертный закон позволяет держаться этим громадинам на плаву!
Большая разница
В отличие от надводных кораблей и судов, которые можно увидеть в любом порту, подводная компонента флота обладает повышенной долей скрытности. Подлодки сложно увидеть даже во время захода в базу – во многом благодаря особому статусу современного подводного флота.
Ядерные технологии, опасная зона, государственная тайна, объекты стратегической важности; закрытые города с особым паспортным режимом. Все это не прибавляет популярности «стальным гробам» и их славным экипажам. Атомные лодки тихо гнездятся в укромных бухточках Заполярья или скрываются от посторонних глаз на побережье далекой Камчатки. О существовании лодок в мирное время ничего не слышно. Они не годятся для военно-морских парадов и пресловутой «демонстрации флага». Единственное, что умеет делать эти гладкие черные корабли – убивать.
Малышка С-189 на фоне «Мистраля»
Как же выглядят «Батон» или «Щука»? Насколько велика легендарная «Акула»? Правда ли это, что она не помещается в океане?
Выяснить данный вопрос довольно трудно – никаких наглядных пособий на этот счет нет. Музейные субмарины К-21 (Североморск), С-189 (Санкт-Петербург) или С-56 (Владивосток) являются полувековыми «дизелюхами» времен ВОВ и не дают никаких представлений о реальных размерах современных подлодок.
Читатель наверняка почерпнет много интересного из следующей иллюстрации:

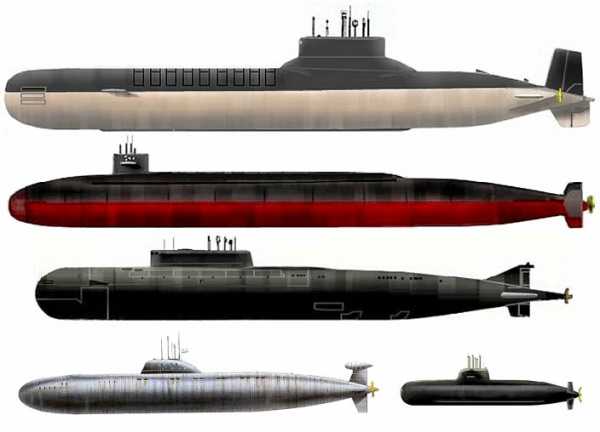

Сравнительные размеры силуэтов современных подлодок в едином масштабе
Самая толстая «рыбина» – тяжелый ракетный подводный крейсер стратегического назначения проекта 941 (шифр «Акула»).
Ниже – американская ПЛАРБ типа «Огайо».
Еще ниже – подводный «убийца авианосцев» проекта 949А, т.н. «Батон» (именно к этому проекту принадлежал погибший «Курск»).
В левом нижнем углу притаилась многоцелевая российская АПЛ проекта 971 (шифр «Щука-Б»).
А самая маленькая из представленных на иллюстрации лодок – современная немецкая ДЭПЛ «Тип 212».
Конечно, наибольший интерес публики связан с «Акулой» (она же — «Тайфун» по классификации НАТО). Лодка действительно поражает воображение: длина корпуса 173 метра, высота от днища до крыши рубки равняется 9-этажному дому!
Надводное водоизмещение – 23 000 тонн; подводное – 48 000 тонн. Цифры ясно указывают на колоссальный запас плавучести – для погружения «Акулы» в балластные цистерны лодки закачиваются более 20 тыс. тонн воды. В результате, «Акула» получила на флоте забавное прозвище «водовоз».
При всей кажущейся иррациональности данного решения (для чего ПЛ такой большой запас плавучести??) «водовоз» имеет свои особенности и даже достоинства: в надводном положении осадка чудовищного монстра немногим больше, чем у «обычных» подводных лодок — около11 метров. Это позволяет заходить в любые места базирования, без риска наскочить на мель, и пользоваться всей имеющейся инфраструктурой для обслуживания АПЛ.
Кроме того, огромный запас плавучести превращает «Акулу» в мощный ледокол. При продувании цистерн, лодка, по закону Архимеда, с такой силой «прет» наверх, что её не остановит даже 2-метровый слой прочного, как камень, арктического льда. Благодаря данному обстоятельству, «Акулы» могли нести боевое дежурство в самых высоких широтах, вплоть до районов Северного полюса.
Но даже в надводном положении «Акула» удивляет своими габаритами. А как иначе? – самая крупная лодка в мировой истории!

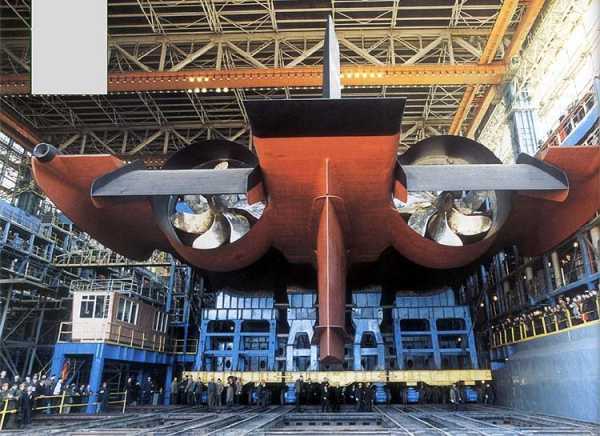

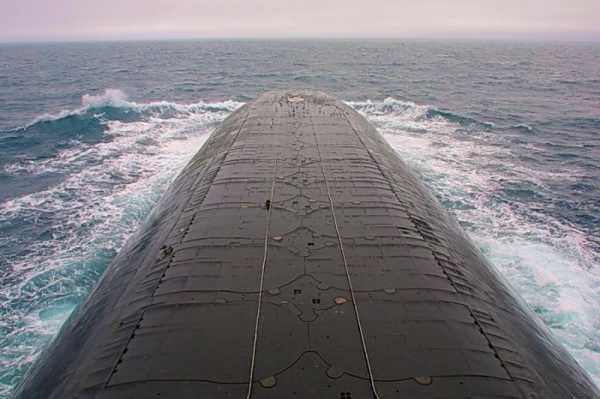

Можно долго восхищаться акульим видом:
«Акула» и один из РПКСН семейства 677
Лодка просто громадна, здесь добавить больше нечего

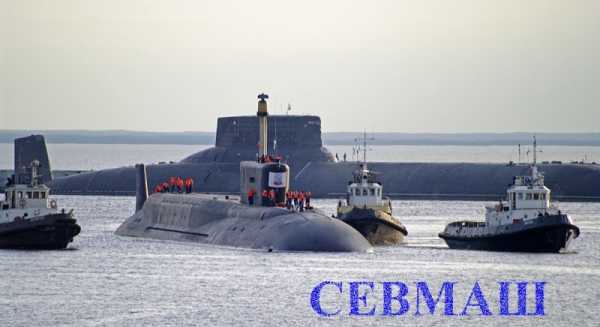

Современный РПКСН проекта 955 «Борей» на фоне исполинской «рыбины»
Причина проста: под легким обтекаемым корпусом скрываются две подлодки: «Акула» выполнена по схеме «катамаран» с двумя прочными корпусами из титановых сплавов. 19 изолированных отсеков, дублированная ГЭУ (каждый из прочных корпусов имеет независимую ядерную паропроизводящую установку ОК-650 тепловой мощностью 190 МВт), а также две всплывающие спасательные капсулы, рассчитанные на весь экипаж…
Что и говорить – в плане живучести, безопасности и удобства размещения личного состава этот плавучий «Хилтон» был вне конкуренции.

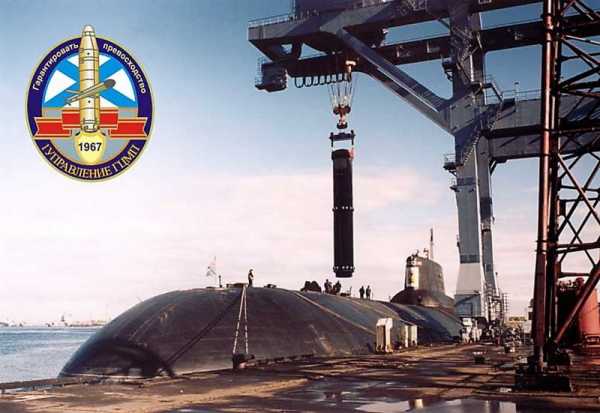

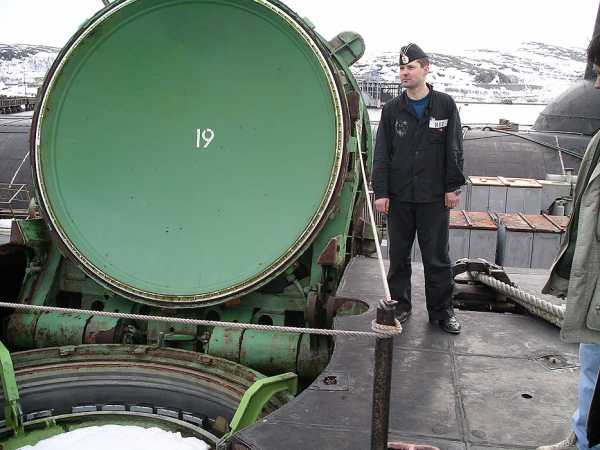

Погрузка 90-тонной «кузькиной матери». Всего в боекомплект лодки входило 20 твёрдотопливных БРПЛ Р-39
«Огайо»
Не меньше удивления вызывает сравнение американского подводного ракетоносца «Огайо» и отечественного ТРПКСН проекта «Акула» — неожиданно выясняется, что их габариты идентичны (длина 171 метр, осадка 11 метров)… при этом водоизмещение отличается в разы! Как же так?
Никакого секрета здесь нет – «Огайо» почти вдвое уступает по ширине советскому монстру – 23 против 13 метров. Тем не менее, назвать «Огайо» маленькой лодкой было бы несправедливо – 16 700 тонн стальных конструкций и материалов внушают уважение. Подводное водоизмещение «Огайо» еще больше – 18 700 тонн.
Убийца авианосцев
Еще один подводный монстр, чье водоизмещение превзошло достижения «Огайо» (водоизмещение надводное – 14 700, подводное – 24 000 тонн).
Одна из самых мощных и совершенных лодок Холодной войны. 24 сверхзвуковые крылатые ракеты со стартовой массой 7 тонн; восемь торпедных аппаратов; девять изолированных отсеков. Рабочий диапазон глубин – более 500 метров. Скорость подводного хода свыше 30 узлов.
Для того чтобы разогнать «батон» до таких скоростей на лодке применена двухреакторная ГЭУ – днем и ночью страшным черным огнем горят урановые сборки в двух реакторах ОК-650. Суммарное энерговыделение 380 Мегаватт – достаточно, чтобы обеспечить электроэнергией город на 100 000 жителей.
«Батон» и «Акула»

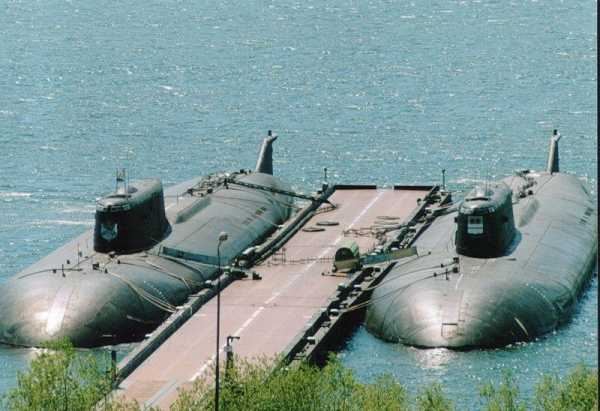

Два «батона»
Но насколько оправданно было строительство подобных монстров для решения тактических задач? Согласно распространенной легенде, стоимость каждой из 11 построенных лодок достигала половины от стоимости авианесущего крейсера «Адмирал Кузнецов»! При этом «батон» был ориентирован на решение чисто тактических задач – истребления АУГ, конвоев, нарушения вражеских коммуникаций…
Время показало, что для подобных операций наиболее эффективны многоцелевые АПЛ, например…

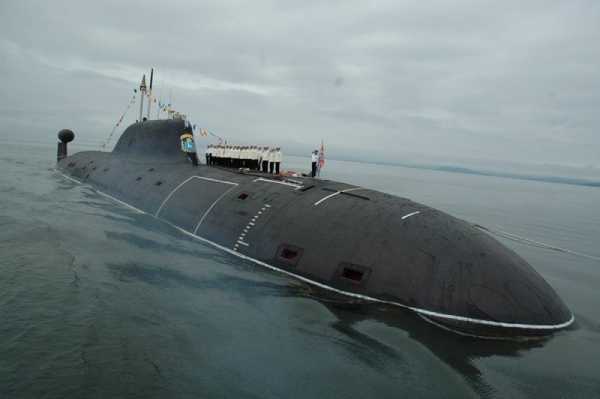

«Щука-Б»
Серия советских атомных многоцелевых лодок третьего поколения. Самое грозное подводное оружие до появления американских АПЛ типа «Сивулф».
Но, вы не подумайте, что «Щука-Б» так уж мала и тщедушна. Размер – значение относительное. Достаточно сказать, что крошка не помещается на футбольном поле. Лодка огромна. Надводное водоизмещение – 8100, подводное – 12 800 тонн (на последних модификациях оно увеличилось еще на 1000 тонн).
В этот раз конструкторы-проектировщики обошлись одним реактором ОК-650, одной турбиной, одним валом и одним гребным винтом. Превосходная динамика сохранилась на уровне 949-го «батона». Появился современный гидроакустический комплекс и роскошный комплект вооружения: глубоководные и самонаводящиеся торпеды, крылатые ракеты «Гранат» (в перспективе – «Калибр»), ракето-торпеды «Шквал», ПЛУР «Водопад», толстые торпеды 65-76, мины… при этом, огромным кораблем управляет экипаж всего из 73 человек.
Почему я говорю «всего»? Просто пример: для управления современной американской лодкой-аналогом «Щуки» — непревзойденным подводным киллером типа «Лос-Анджелес» требуется экипаж в составе 130 человек! При этом, американка, как водится, до предела насыщена радиоэлектроникой и системами автоматизации, а её размеры меньше на 25% (водоизмещение – 6000/7000 тонн).
Кстати, интересный вопрос: почему американские лодки всегда имеют меньшие размеры? Неужели всему виной «советские микросхемы – самые большие микросхемы в мире»?! Ответ покажется банальным – американские лодки имеют однокорпусную конструкцию и, как следствие, меньший запас плавучести. Именно поэтому у «Лос-Анджелесов» и «Вирджиний» так мала разница в значениях надводного и подводного водоизмещения.
В чем заключается разница между однокорпусной и двухкорпусной лодками? В первом случае, балластные цистерны располагаются внутри единого прочного корпуса. Такая компоновка забирает часть внутреннего объема и, в определенном смысле, негативно влияет на живучесть подводного корабля. И, разумеется, у однокорпусных АПЛ гораздо меньший запас плавучести. В то же время, это делает лодку маленькой (насколько может быть мала современная АПЛ) и более тихой.
Отечественные лодки, традиционно, строятся по двухкорпусной схеме. Все балластные цистерны и вспомогательное глубоководное оборудование (кабеля, антенны, буксируемые ГАС) вынесены за пределы прочного корпуса. Ребра жесткости прочного корпуса также располагаются с наружной стороны, экономя драгоценный объем внутренних помещений. Сверху все это прикрыто легкой «оболочкой».
Достоинства: резерв свободного пространства внутри прочного корпуса, позволяющий реализовать особые компоновочные решения. Большее количество систем и оружия на борту лодки, повышенная непотопляемость и живучесть (дополнительная амортизация при близких взрывах и т.д.).

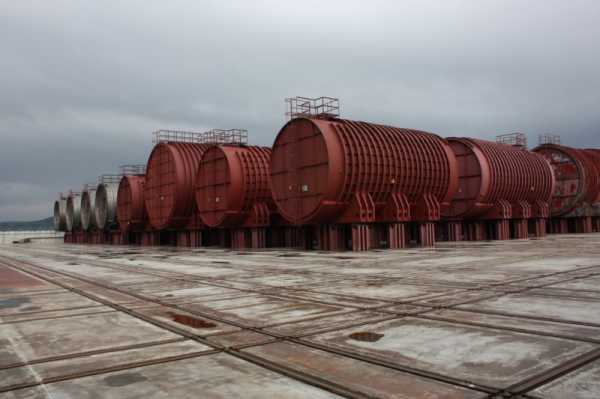

Хранилище ядерных отходов в Сайда-губе (Кольский п-ов). Видны десятки реакторных отсеков подводных лодок. Безобразные «кольца» — не что иное, как ребра жесткости прочного корпуса (легкий корпус предварительно снят)
Недостатки у данной схемы тоже имеются и никуда от них не спастись: большие габариты и площадь смачиваемых поверхностей. Прямое следствие — лодка громче шумит. А уж если возникнет резонанс между прочным и легким корпусом…
Не стоит обольщаться, услышав про обозначенный выше «резерв свободного пространства». Внутри отсеков российских «Щук» по-прежнему нельзя гонять на мопедах и играть в гольф – весь резерв был потрачен на установку многочисленных герметичных переборок. Количество обитаемых отсеков на российских лодках обычно колеблется в пределах 7…9 единиц. Максимум достигнут на легендарных «Акулах» — целых 19 отсеков, без учета герметичных технологических модулей в пространстве легкого корпуса.
Для сравнения – прочный корпус американских «Лос-Анджелесов» делится герметичными переборками всего на три отсека: центральный, реакторный и турбинный (естественно, не считая системы изолированных палуб). Американцы традиционно ставят на высокое качество изготовления корпусных конструкций, надежность оборудования и квалифицированные кадры в составе экипажей подлодок.

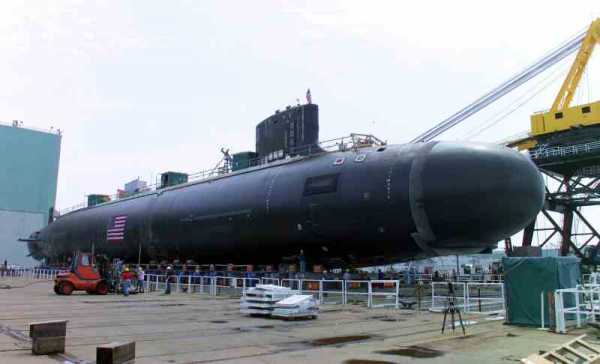

Здоровенная рыбина. Американская многоцелевая АПЛ типа «Сивулф»

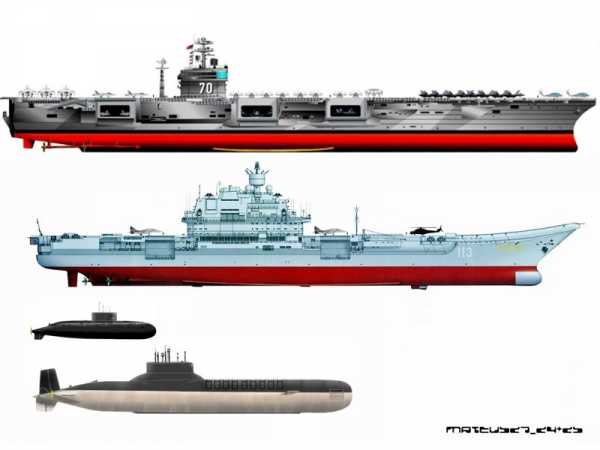

Еще одно сравнение в одинаковом масштабе. Оказывается, «Акула» не так велика по сравнению с атомным авианосцем типа «Нимиц» или ТАВКР «Адмирал Кузнецов» — размеры авианесущих кораблей совершенно паранормальны. Победа техники над здравым смыслом. Маленькая рыбка слева — ДЭПЛ «Варшавянка»
Вот такие ключевые различия школ подводного кораблестроения по разным сторонам океана. А подлодки по-прежнему огромны.
/Олег Капцов, topwar.ru/
army-news.ru
подводная лодка тип 941 акула:самая большая в мире
igor113Тяжелый РПКСН проекта 941 по отечественной классификации: АКУЛА,по НАТовской Typhoon/
Это РПКСН III поколения. У корабля 2 прочных корпуса расположенных параллельно и несколько прочных модулей связанных единым наружным корпусом.Он несет 20 твердотопливных БР расположенных между прочными корпусами. В прочных модулях за пределами ПК находиться торпедное вооружение на носу лодки и также ЦП и аппаратура РЭВ.Благодаря такой компоновке у этого корабля получено самое большое из всех отечественных и импортных АПЛ подводное и надводное водоизмещение и ширина корпуса. Надводное: 23200 т,подводное :48000т. Длина: 172 м,ширина:23.3 м, осадка :11 м. Экипаж 160 человек.В настоящее время из 6 выпущенных кораблей в строю только 3 да и те находятся в каком то хитром резерве. Они стоят на приколе и у них по договоренности МС Горбачева с американцами вырванно оборудование управления БР. Все остальное на месте ,но без этих шкафов они очень мирные:-))) Удалось побывать на одной из этих подводных лодок и сделать фотографии.Делались плохонькими фотоаппаратами,поэтому не пинайте сильно ногами. Было это в 2004 году.

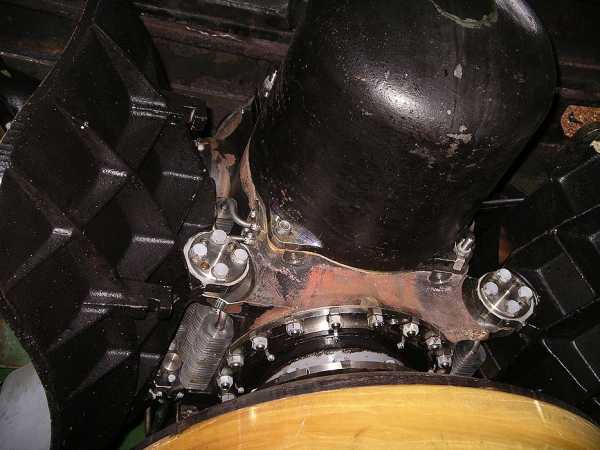

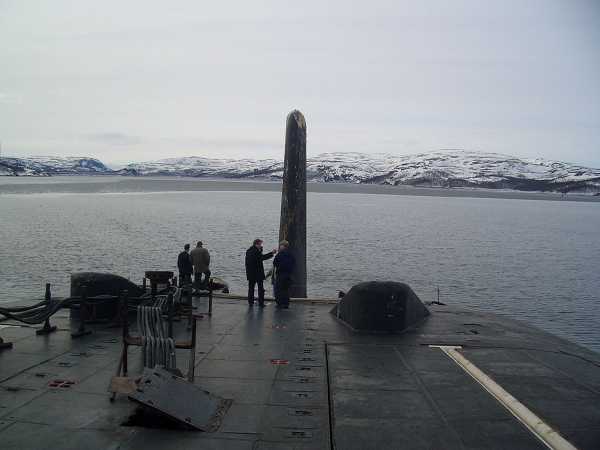

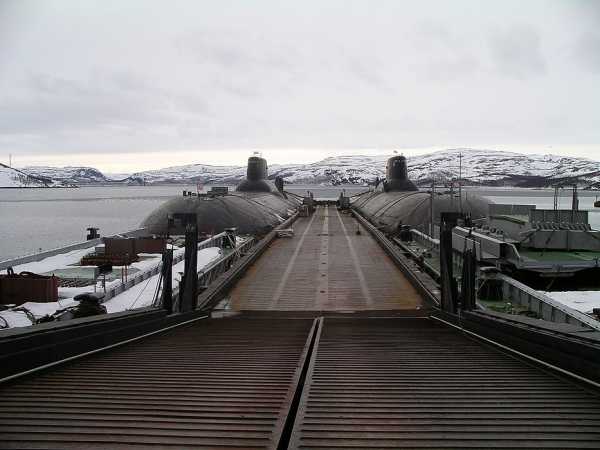

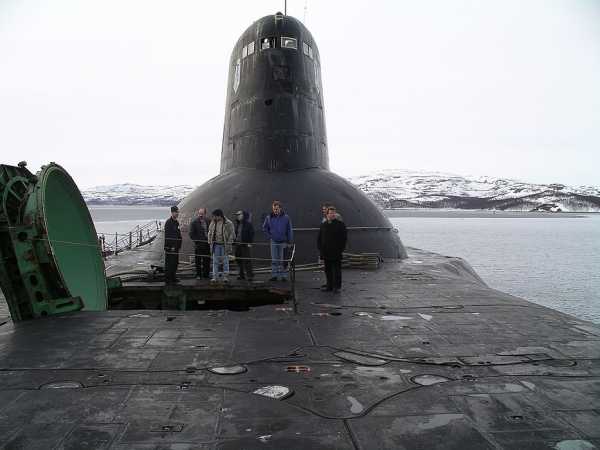

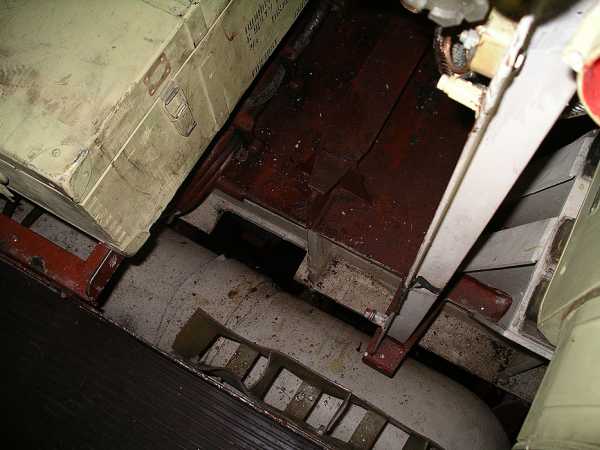

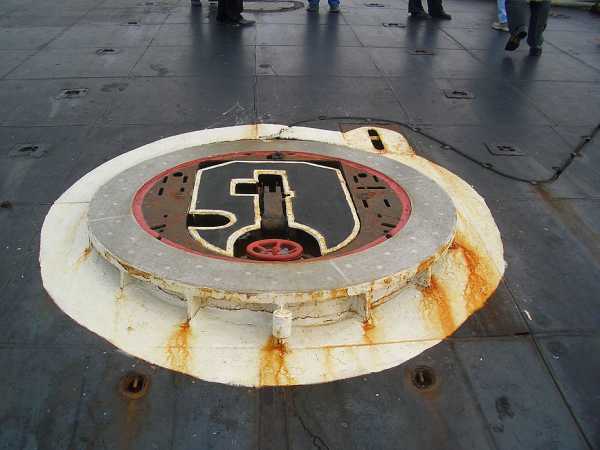

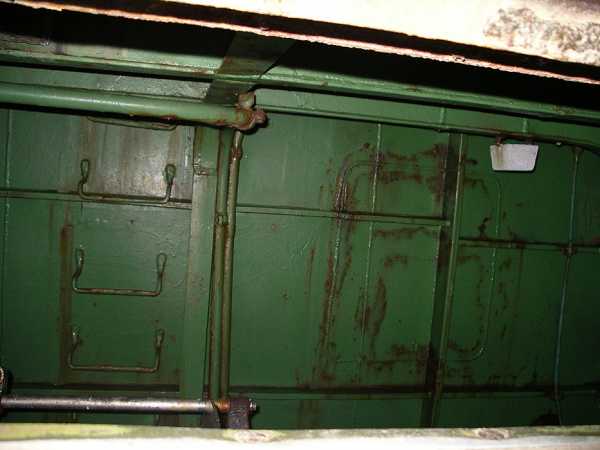

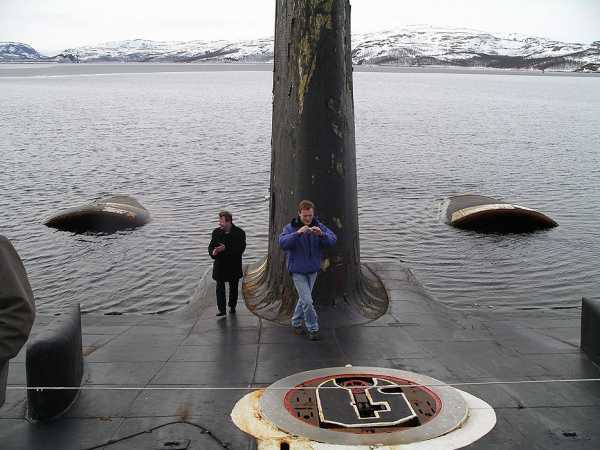

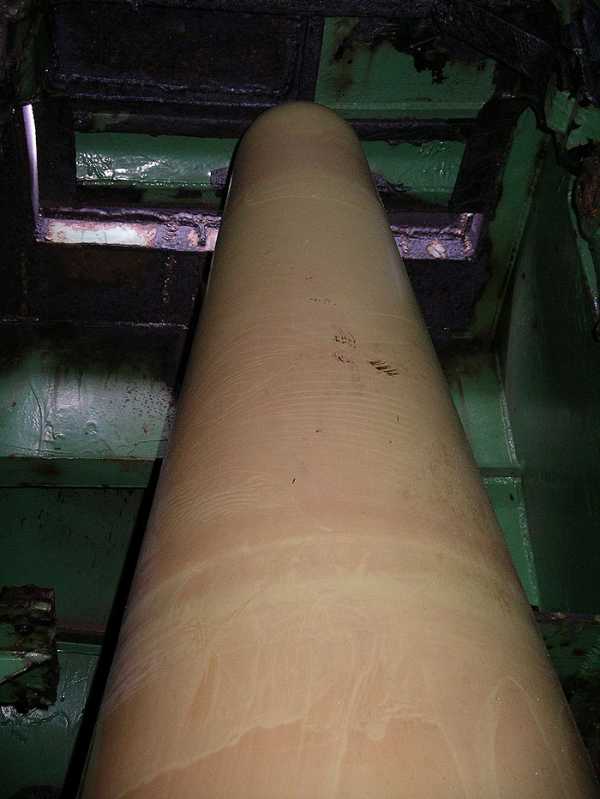

Далее идем внутрь внешнего корпуса.

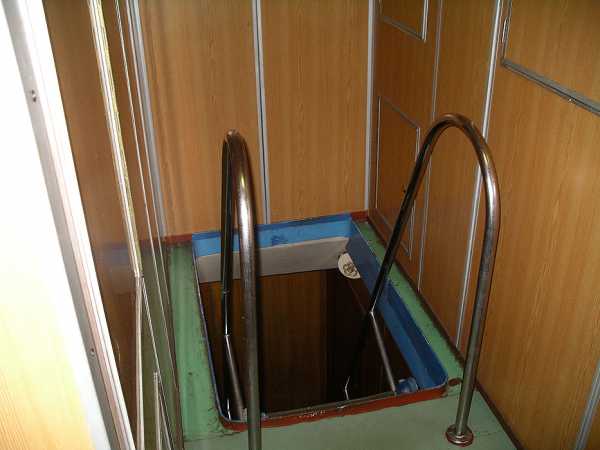

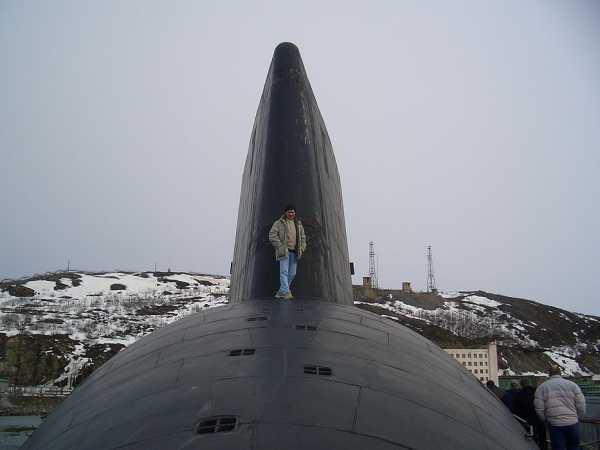

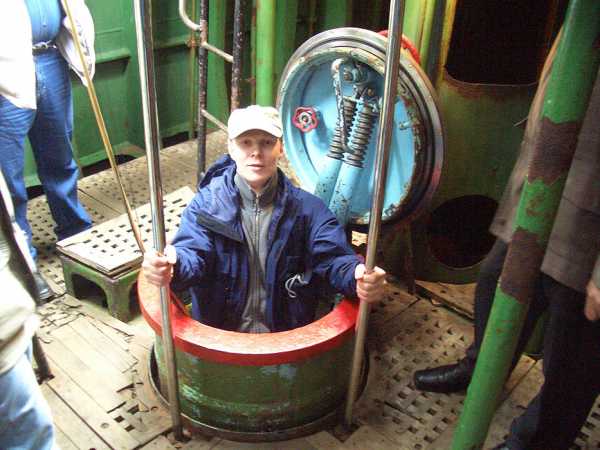

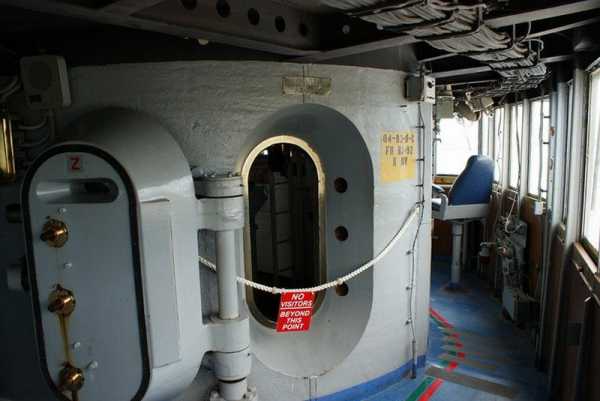

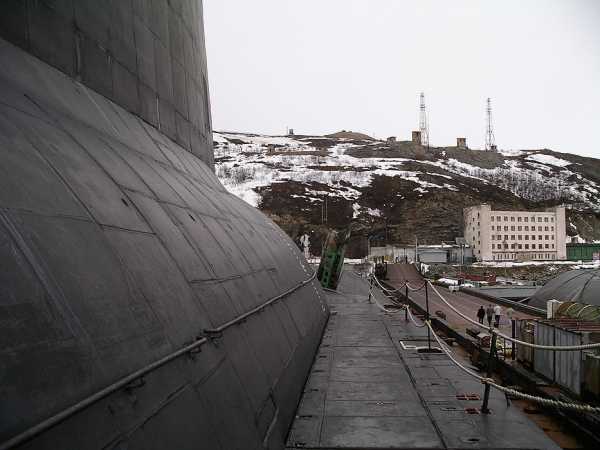

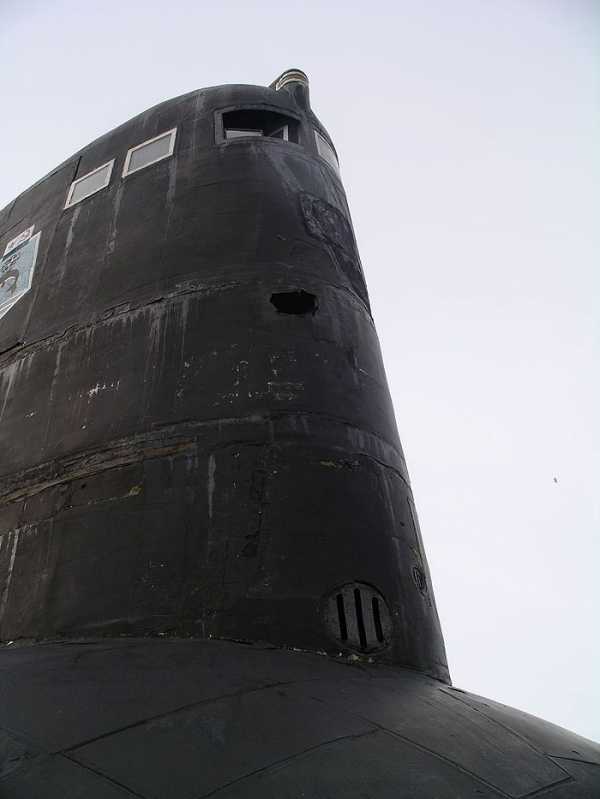

Далее забираемся на командирский мостик на самом верху лодки:

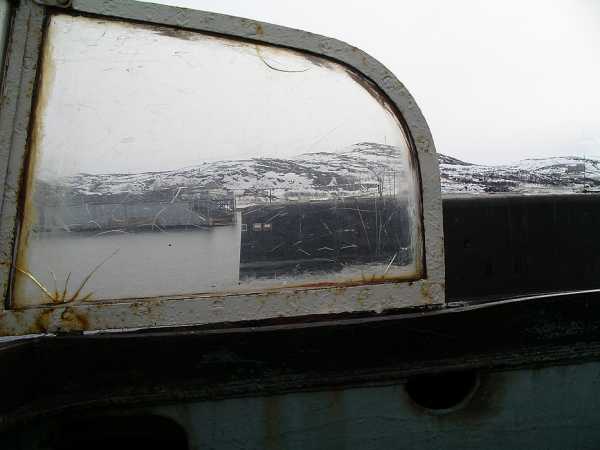

Далее еще выше

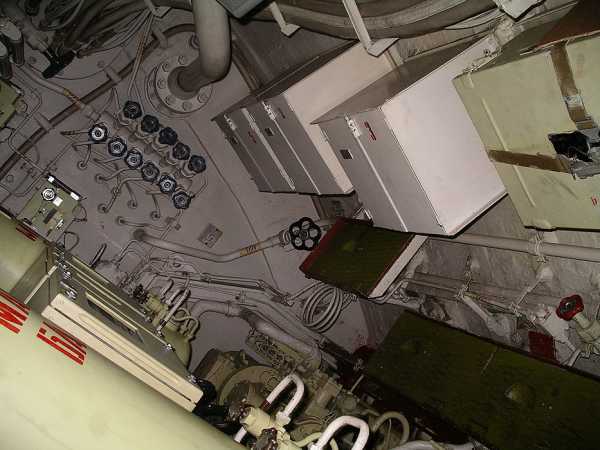

Спускаемся в командный отсек

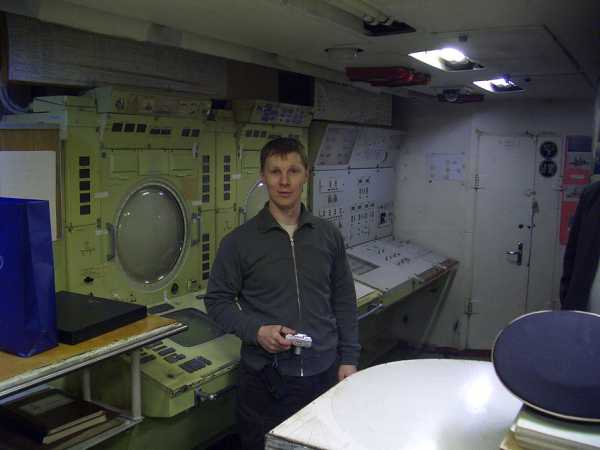

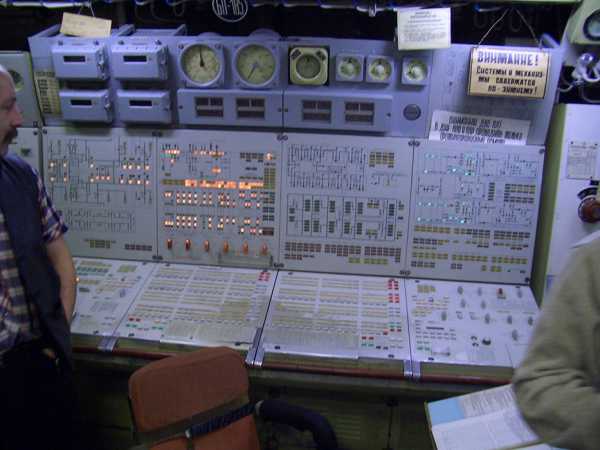

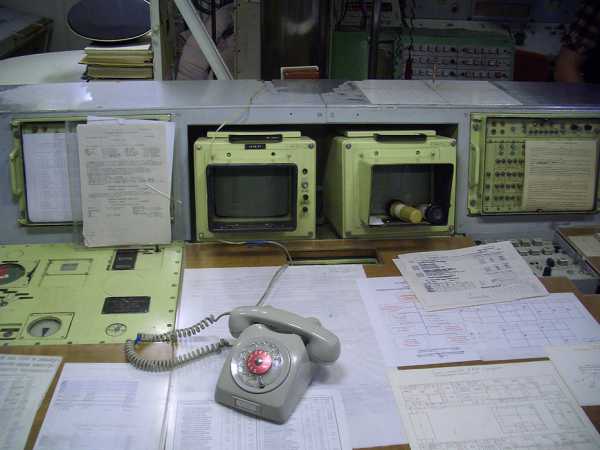

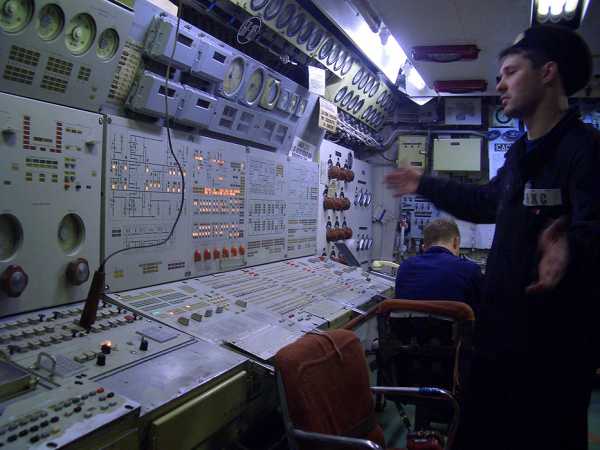

Собственно командный отсек

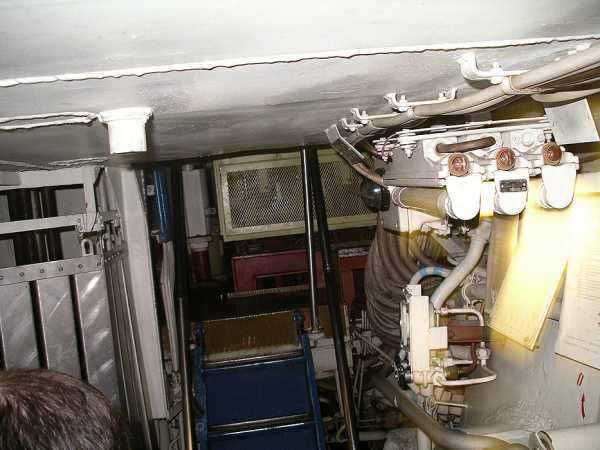

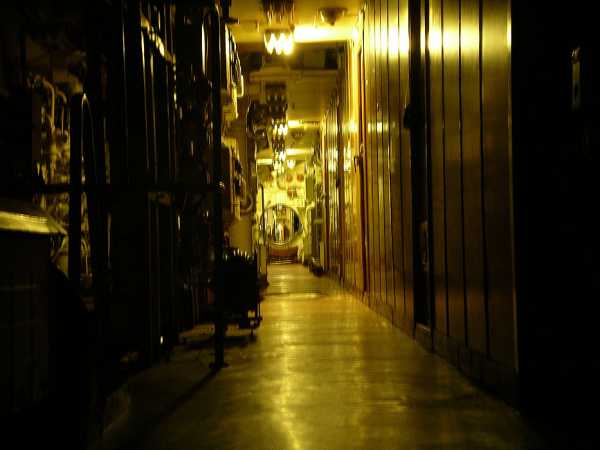

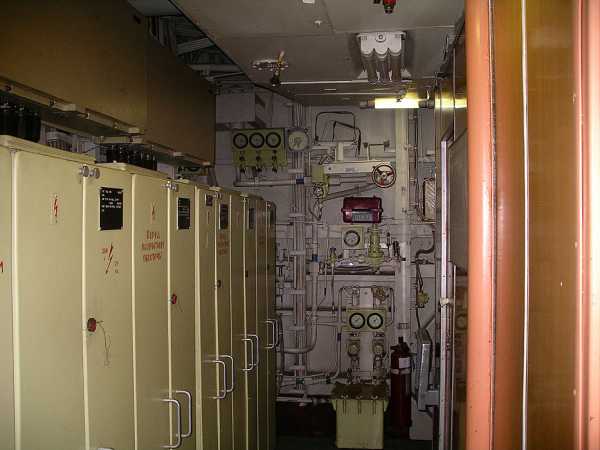

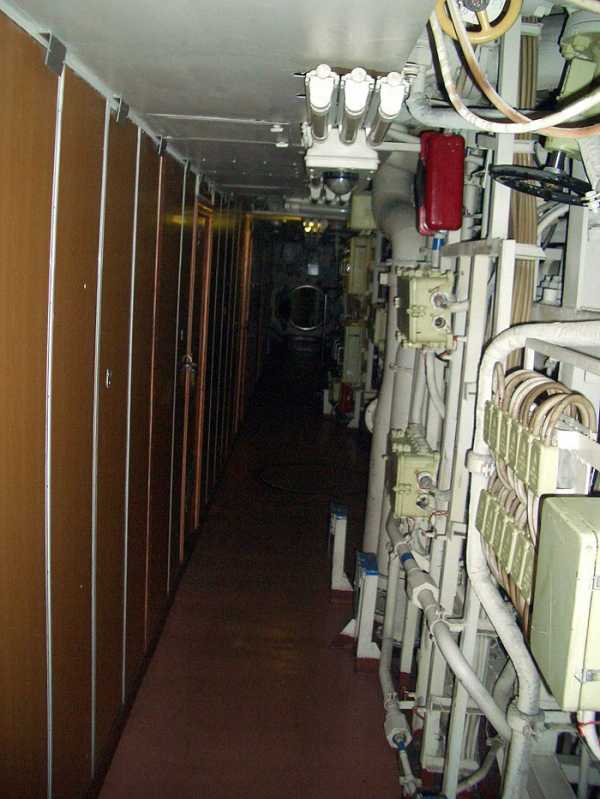

Идем дальше

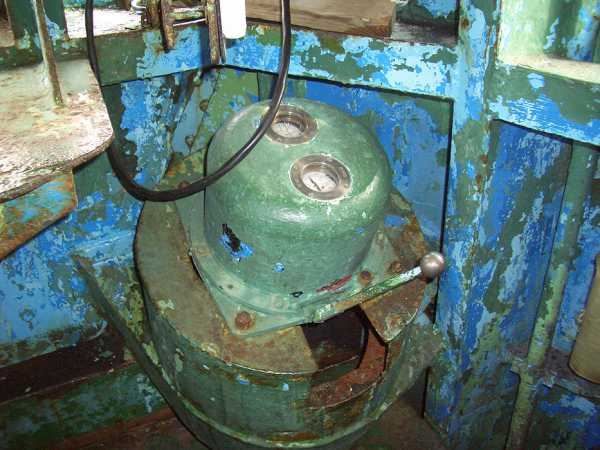

Как вам станочек?

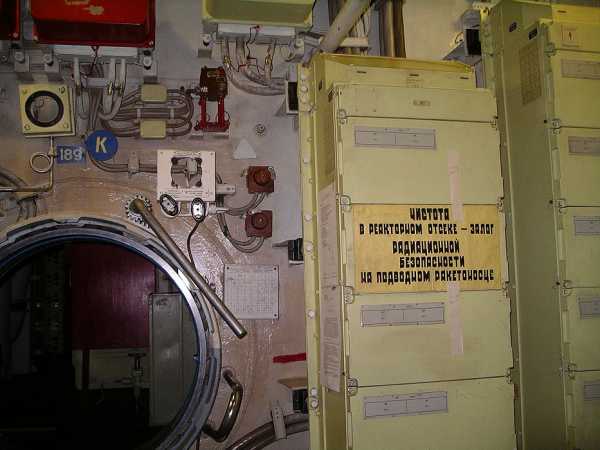

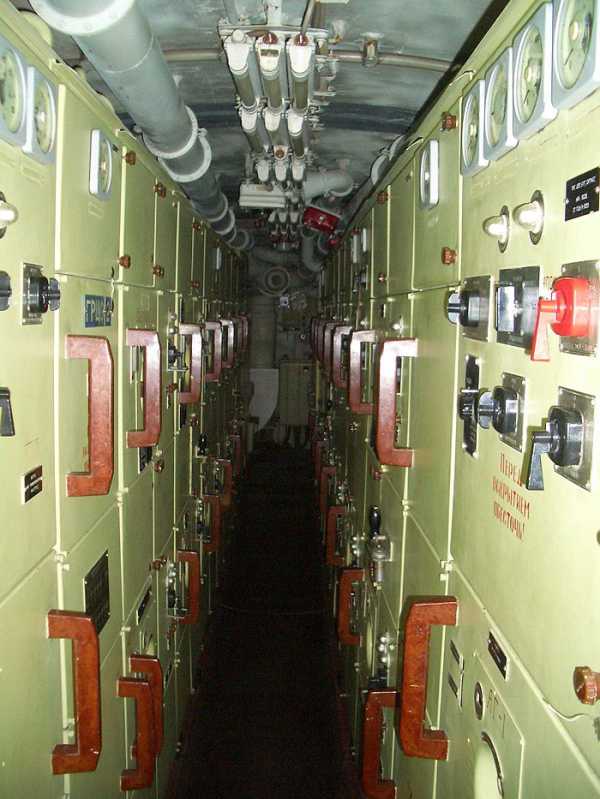

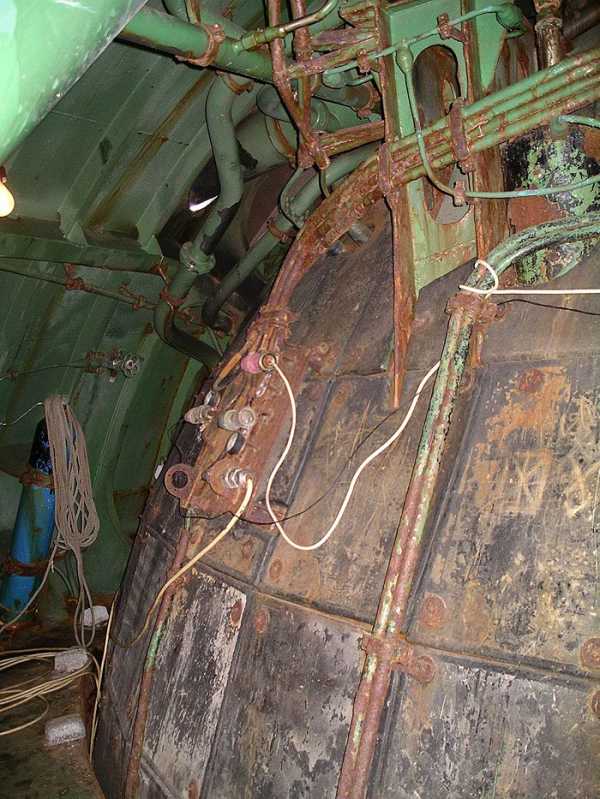

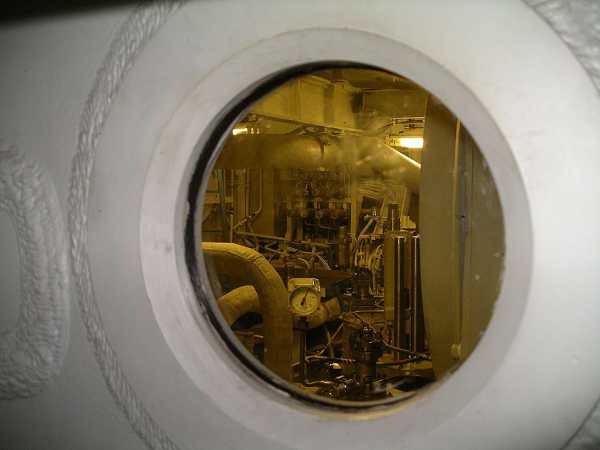

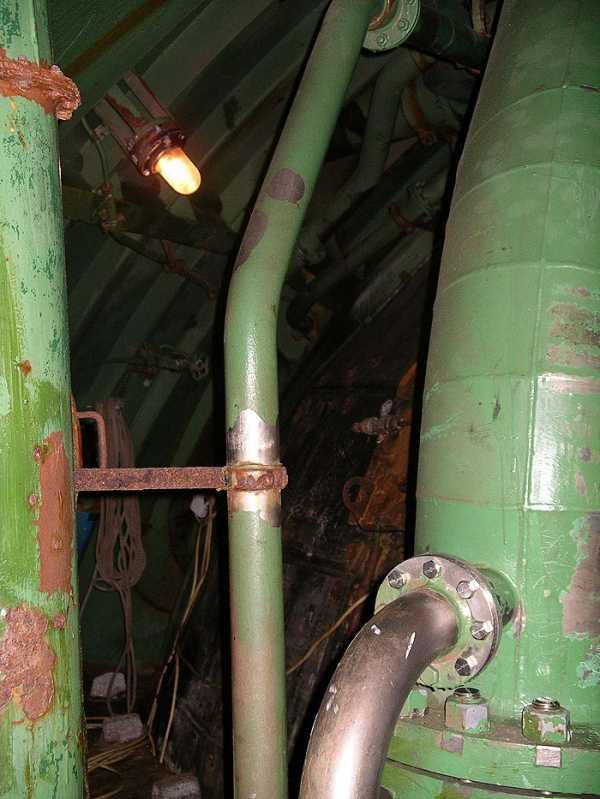

Реакторный отсек

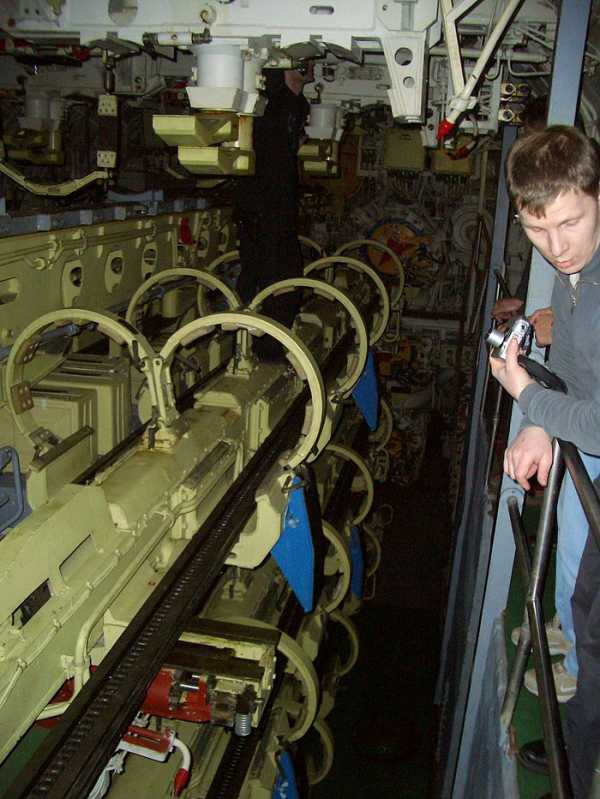

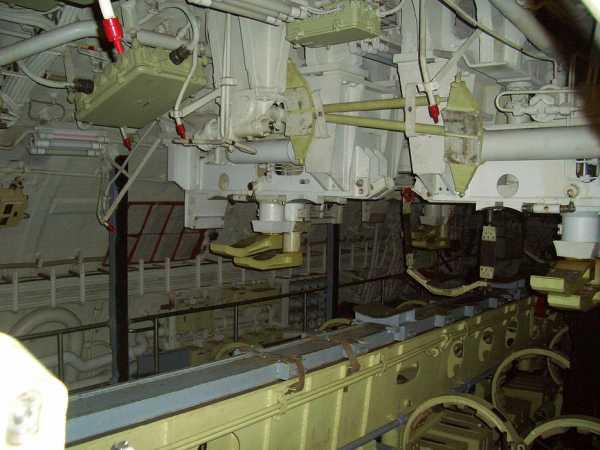

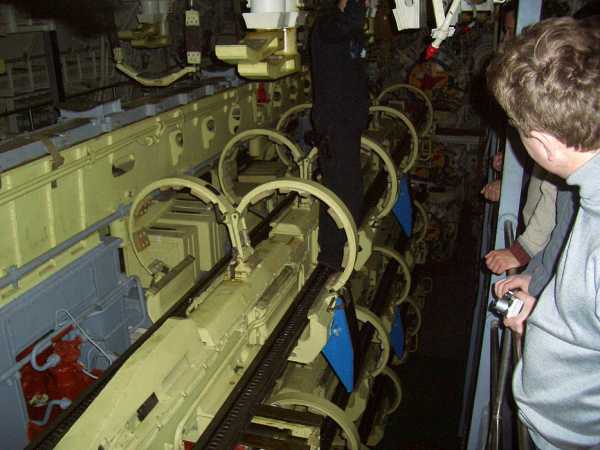

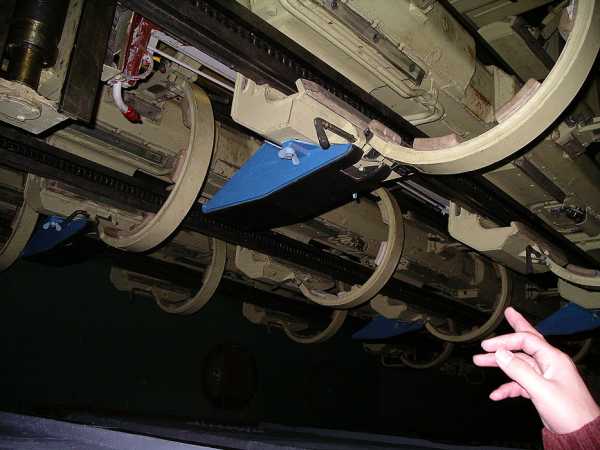

Торпедный отсек:
Досуг и отдых на лодке: 1 е это автомат газированной воды

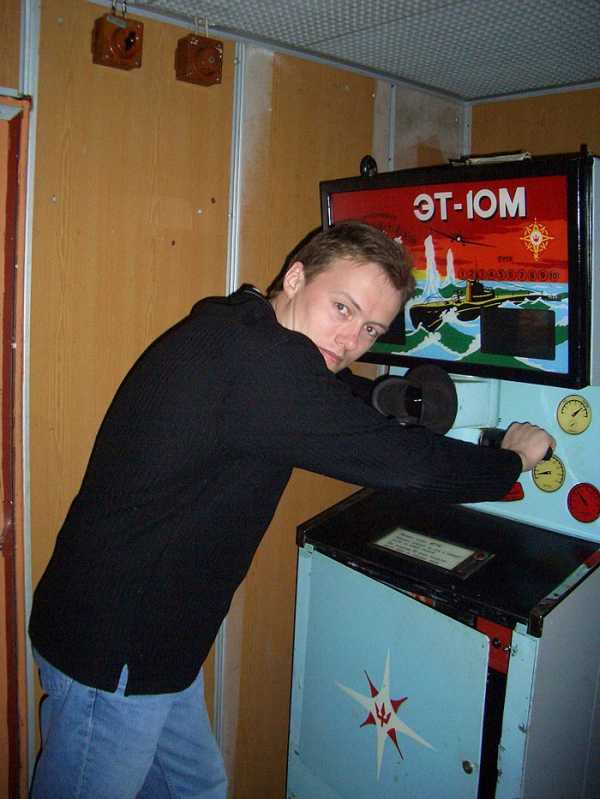

Будете смеяться,но это игровой автомат морской бой!!!!!
Спортзал
Комната отдыха,бассейн, сауна:
Творчество матросов:

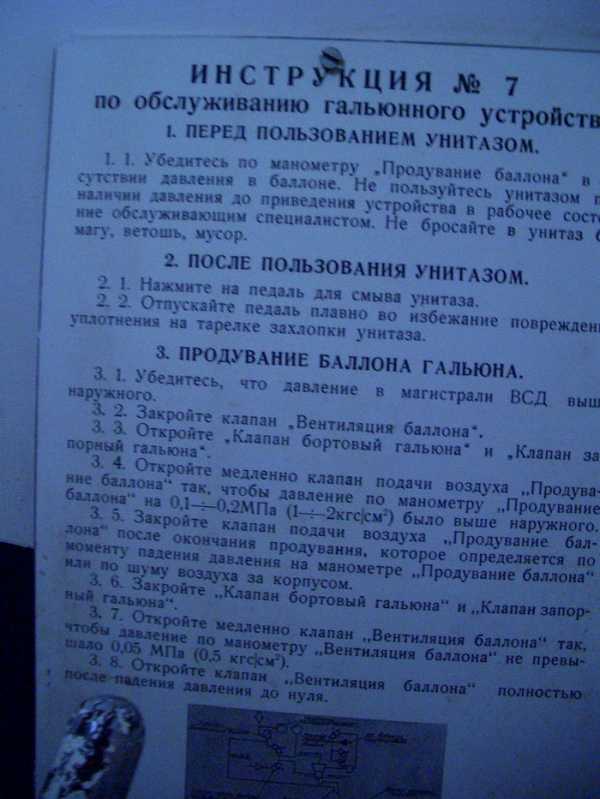

Ну и наконец гальюн: грязненько и тесненько
