Снайперская Винтовка Драгунова / СВД. Обзор, фото, видео, характеристики.


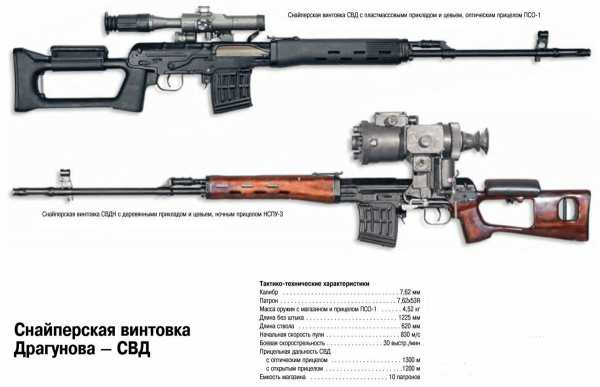

СВД. Детальные фото.

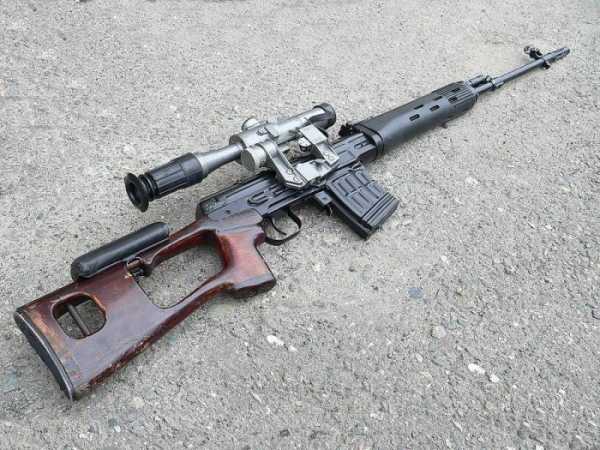

СВД расшифровывается, как Снайперская Винтовка Драгунова. В армии СССР и РФ проходит под индексом ГАУ-6В1. Винтовка разработан по патрон 7,62х54R мм и имеет газоотводную автоматику. Разработкой винтовки с 1958 по 1963 год занимался коллектив Ижевского КБ «Целевого спортивного оружия» под руководством Евгения Федоровича Драгунова. Винтовка была принята на вооружение Советской Армии 3 июля 1963 года.

После ВМВ тактика и ведения боевых действий стала другой, что потребовало для этого новое оружие для снайперов. В связи с чем Главное Артиллерийское Управление Министерства Обороны дало задание на создание самозарядной винтовки под патрон 7,62х54 мм. Образцы своих винтовок представил Е.Ф. Драгунов, С.Г. Симонов, М.Т. Калашников и А.С. Константинов. Новая винтовка должна была заменить снайперские варианты винтовок СВТ-40 и Мосина, так как имели не достаточный темп стрельбы и кучность боя. СВД так же должна была заменить карабин СКС под промежуточный патрон, так как карабин не мог полноценно заменить снайперскую винтовку, а оружие ближнего боя уже заменял АК-47.  Проблемой всех винтовок стала создание снайперской винтовки с автоматикой, так как автоматика отрицательно влияет на многие характеристики при стрельбе, так как появляется отдача от затвора, потеря мощности при отводе части пороховых газов. После конкурсных-полигонных испытаний в 1959 году по кучности образец винтовки ССВ-58 конструктора Е.Ф. Драгунова была отправлена на дальнейшие совершенствование. В 1963 году Драгунов представил доработанный вариант своей винтовки ОСВ-61. После сравнительных испытаний с винтовкой Константинова на вооружения армии была принята винтовка «

7,62-мм снайперская винтовка Драгунова» -СВД. По сути армия получила промежуточный вариант винтовки-между «снайперской» и «боевой» винтовкой.

Боеприпасы

Для ведения огня из СВД используются винтовочный патроны 7,62х54 мм R. Номенклатура патронов для СВД достаточно широкая: трассирующие, бронебойные, бронебойно-зажигательные, экспансивные, простые и т.п. Стрельба из СВД предусматривает только одиночный огонь, для подачи патронов используется коробчатый магазин на 10 патронов. Плюсом данного боеприпаса во время боя является его распространенность, так как он есть в каждом танке или БТР или пулеметчика ПКМ.

Автоматика

Снайперская винтовка Драгунова имеет газоотводную автоматику. Во время выстрела часть пороховых газов из канала ствола поступают в газовую камеру в которой находиться поршень. Пороховые газы давят на поршень в результате чего затворная рама толкается в заднее положение и сжимает возвратную пружину, взводит курок, при возврате в боевое положение затвор выхватывает новый патрон и досылает его в патронник. После отстрела всех патронов из магазина затвор останавливается в заднем положении, что дает бойцу понять, что нужно перезарядить винтовку. На конце ствола имеется дульный тормоз-пламягаситель для снижения отдачи, уменьшения отдачи и предохранения канала ствола от грязи. Так же к винтовке можно подсоединения штык ножа для рукопашного боя. Скорей всего штык-нож стал атрибутом после ВОВ от винтовки Мосина с ее штыком, сомнительно что в бою будет использована

СВД в качестве холодного оружия.
Часто автоматику СВД сравнивают с автоматикой АК-47, так как оба имеют газоотводную автоматику, поворотное запирание патрона в стволе, похожая форма затвора, УДС механизм. Но СВД предназначен для выполнения других задач, по этой причине автоматика СВД по сравнению с АК-47 имеет более длинные циклы перезарядки, что снижает отдачу, увеличивает плавность работы механизма. Поршень с затвором не являются единым целым. Газоотводный узел имеет регулятор отвода пороховых газов для регулировки работы затвора в зависимости от боеприпаса и загрязненности ствола. Безопасность винтовки обеспечивает флажковый предохранитель с правой стороны.

Прицельная дальность.
Стандартным прицелом для снайперской винтовки Драгунова является прицел ПСО-1, который рассчитан на стрельбу до 1300 метров. Принято считать, что стрельба на таком расстояние возможно по групповым целям или для ведения пугающего огня. С прицелом ПОС-1 в Афганистане Владимиру Ильину удалось поразить врага на дистанции 1350 метров, что для СВД является рекордом, а также винтовок калибром 7,62 мм. В реальности из винтовки можно вести эффективный огонь на 600-700 метров.

Нормативом кучности для СВД была стрельба по мишени на дальности в 100 метров четырьмя патронами со стальным сердечником, если разброс попаданий был 8 см, то кучность считалась нормальной. В 1967 году при стрельбе из винтовки СВД стали использовать снайперский патрон 7Н1. При стрельбе на 300 метров пробоины от патрона 7Н1 помещались в круг 10-12 см.
Первые СВД производили с нарезом ствола 320 мм, как у спортивных винтовок, которые обеспечивали отличную кучность стрельбы. Но с таки шагом нареза бронебойно-зажигательные патроны Б-32 имели плохую кучность и поэтому в 1975 году было решено производить винтовки СВД с шагом нарезов на 240 мм для увеличения кучности патронов Б-32, что отрицательно повлияло на кучность для простых патронов, кучность с 8 см увеличилось до 10 см при стрельбе на 100 метров.
Для ведения огня имеется механический прицел. Возможна установка ночных прицелов НСПУМ и НСПУ-3 с возможностью ведения прицельного огня в ночное время на 300 метров. Бытует мнение, что СВД морально устарело, но это можно опровергнуть тем, что винтовка предназначена для ротный снайперов "первая ступенька снайпера", данных снайперов не обучают стрельбе на дальние дистанции, а при стрельбе на дальние дистанции есть другие винтовки для таких задач, второй момент-слабая ПСО-1 для таких дистанций.

Прицельная дальность прямого выстрела:

  • по головной фигуре, размер мишени 30 см-350 метров,
  • по грудной фигуре, размер мишени 50 см-430 метров,
  • по бегущей фигуре, размер мишени-150 см-640 метров.

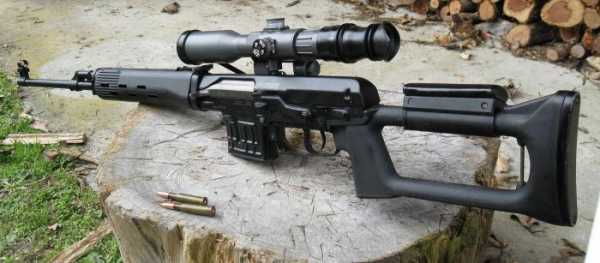

Для повышения удобства СВД имеет ортопедический приклад с рукояткой в деревянном ложе, позже приклады стали изготавливать из противоядерного пластика.

На базе винтовки СВД были созданы:

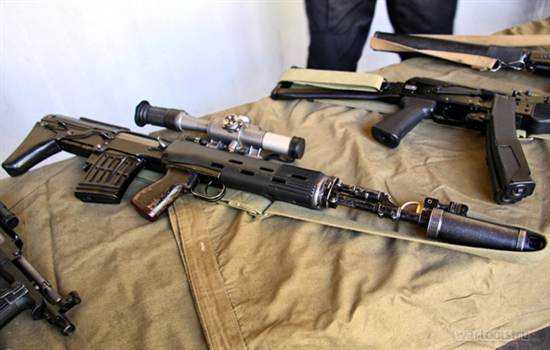

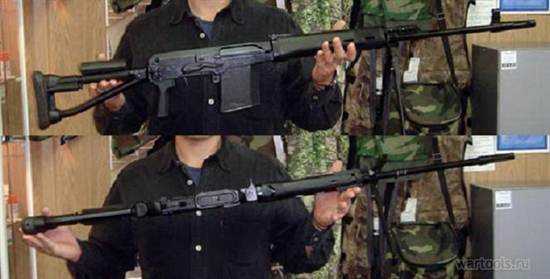

  • СВДС-вариант СВД со складным прикладом и укороченным стволом, винтовка предназначена для бойцов ВДВ, создана в 1991 году, в 1995 году была принята на вооружение армии РФ.
  • -СВУ-вариант булл-пап СВД, затворный механизм с магазином находится до рукоятки с курком.
  • -СВДК-СВД разработанный под патрон 9,3х64 мм
  • -ТСВ-1-СВД «Мелкашка» под патрон 5,6х15,6 мм
  • -СВДМ-модифицированный вариант СВД. Добавлена планка пикатинни съемные сошки.
  • -СВУ-АС-укороченная, автоматическая, с сошками. Появилась в начале 1990-ых

Винтовка состоит на вооружении не только стран бывшего СССР, а также многих стран Европы и Азии. Производится/лось в Югославии, Китае, Румынии, Индии.

СВД сполна выполняет свои задачи для армейских подразделений, когда стрельбу могут вести бойцы средней подготовки и практически всегда включаются в отряды разведки или ДРГ. Высокая надёжность и простота объясняют ее популярность во всем Мире и практическое использование во время больших военных конфликтов. Из недостатков винтовки можно выделить его прицел ПСО-1, так как имеет всего 4-кратное увеличение.

ТТХ Снайперская Винтовка Драгунова-СВД

 Количество выстрелов  10 патронов
 Калибр ствола
 7,62х54 мм
 Боевая скорострельность  30 выстрелов в минуту
 Максимальная скорострельность  нет данных
 Прицельная дальность  1300 метров
 Максимальна дальность стрельбы  3800 метров
 Эффективная стрельба   600 метров
 Начальная скорость вылета  830 м/с
 Автоматика   газоотводная
 Вес  4,5 кг-сухой+0,6 кг-прицел+0,2 кг-магазин с патронами
 Энергия пули  3500 Дж
 Размеры  1225 мм

warbook.info

Снайперская винтовка Драгунова

Калибр7,62 мм
Начальная скорость пули830 м/с
Максимальная дальность стрельбы1300 м
Скорострельность30 в/мин

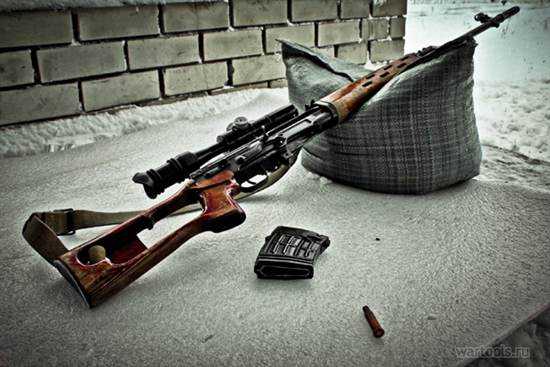

7,62-мм снайперская винтовка Драгунова

СВД, Индекс ГРАУ — 6В1

Самозарядная снайперская винтовка, созданная в 1957—1963 годах группой конструкторов под руководством Евгения Драгунова.

История

В середине 1960-х годов в технические процессы производства винтовки СВД были внесены изменения: оружейники И. А. Самойлов и В. Никитин создали новую технологию изготовления ствола.

В 1990-е годы винтовку начали комплектовать пластмассовым цевьем. Кроме того, был освоен выпуск конверсионного варианта винтовки - самозарядного карабина «Тигр» (конструктивно отличается более коротким стволом, отсутствием пламегасителя, газового регулятора и прилива для крепления штыка, измененной фурнитурой).

Боеприпасы и комплектация

Для стрельбы из СВД используются винтовочные патроны 7,62х54 мм R с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны (7Н1, 7Н14), способна также стрелять патронами с экспансивными пулями JHP и JSP.

Огонь из СВД ведется одиночными выстрелами. Подача патронов при стрельбе осуществляется из коробчатого магазина ёмкостью 10 патронов. На дульной части ствола крепится пламегаситель с пятью продольными прорезями, маскирующий также выстрел в ходе ночных операций и предохраняющий от загрязнения ствола. Наличие газового регулятора для изменения скоростей отката подвижных частей обеспечивает надёжность винтовки в работе.

Винтовка комплектуется оптическим прицелом ПСО-1М2, есть возможность установки ночных прицелов НСПУМ или НСПУ-3.

Принцип действия

При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение.

При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.

Точность и кучность

в соответствии с «Наставлением по стрелковом делу» кучность боя винтовки считается нормальной, если при стрельбе четырьмя выстрелами из положения лёжа на дальность 100 м все четыре пробоины умещаются в круг диаметром 8 см. Стрельба ведётся взятыми из герметичной укупорки патронами из одной партии с обыкновенными пулями со стальным сердечником.

Изначально СВД производилась с шагом нарезов 320 мм, аналогичным спортивному оружию и обеспечивающим высокую кучность стрельбы, однако при принятии винтовки на вооружение обнаружилось, что с таким шагом рассеивание бронебойно-зажигательных пуль Б-32 увеличивается в два раза. В результате было решено изменить шаг нарезов на 240 мм, что привело к увеличению норматива по рассеиванию на дальности 100 м с 8 см до 10 см (что, однако, не нашло отражения в НСД). При стрельбе снайперским патроном 7Н1 рассеивание составляет (в зависимости от шага нарезов) не более 10—12 см на дистанции 300 м.

Дальность прямого выстрела составляет:

-по головной фигуре, высотой 30 см — 350 м,
-по грудной фигуре, высотой 50 см — 430 м,
-по бегущей фигуре, высотой 150 см — 640 м.
Прицел ПСО-1 рассчитан на стрельбу до 1300 метров, однако на такой дальности можно эффективно стрелять только по групповой цели, либо вести беспокоящий огонь.

Главной сложностью при стрельбе на большие дальности являются ошибки подготовки исходных данных для стрельбы (это справедливо для всех снайперских винтовок). На дальности 600 метров срединная ошибка по высоте (в определении дальности, равной 0,1 % дальности) — 63 см, срединная ошибка в боковом направлении (определение скорости бокового ветра, равной 1,5 м/с) — 43 см. Для сравнения, срединное отклонение рассеивания пуль для лучших снайперов для 600 м — по высоте 9,4 см, боковое 8,8 см.

Хорошая подготовка снайпера позволяет вести прицельный огонь даже по таким целям, как вертолёты и малоскоростные самолёты. Например, известен случай, когда бойцу партизанского отряда ФНОФМ удалось сбить выстрелом из СВД реактивный штурмовик ВВС Сальвадора. Это произошло 12-го ноября 1989 года у деревни Сан-Мигель. Заходивший в атаку самолёт Cessna A-37B удачно вписался в прицел и был поражён (позже удачливый снайпер рассказывал, что целился в кабину экипажа). Пуля попала в лётчика, после чего самолёт потерял управление и разбился. Похожим образом применяли СВД иракские боевики, заявлявшие об уничтожении огнём снайперских винтовок малых разведывательных БПЛА RQ-11 Raven.

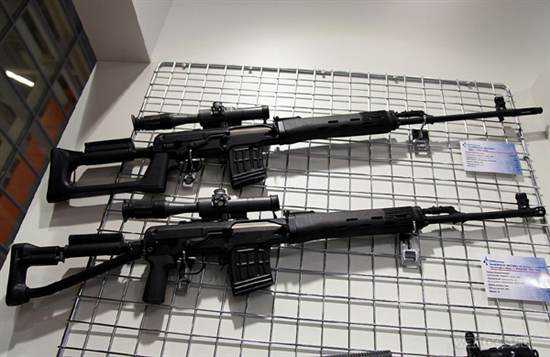

Модификации

-СВДС

Вариант СВД со складным прикладом и укороченным стволом.

-СВДК

Крупнокалиберный вариант СВД под патрон 9,3х64 мм со складным прикладом, такому же как и у СВДС.

-СВУ

Вариант СВД с компоновкой булл-пап.

-ТСВ-1

Тренировочная винтовка под патрон .22 Long Rifle, созданная Евгением Драгуновым для первоначального обучения снайперов. По сути это самостоятельное оружие, лишь повторяющее в общих чертах внешний вид СВД.

Страны-эксплуатанты

-СССР
-Россия
-Азербайджан


-Армения
-Албания
-Афганистан
-Белоруссия
-Болгария

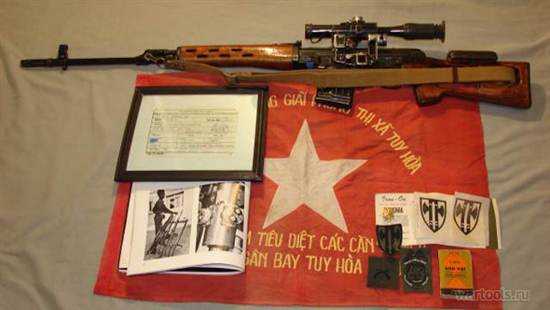

-Вьетнам

-Венгрия
-Венесуэла: приобретены для вооружённых сил Венесуэлы
-Грузия
-Индия: производится по лицензии.
-Ирак: Al-Qadissiya или Al-Gadissiya — вариант местного производства.


-Иран: Nakhjir — вариант местного производства
-Казахстан
-Киргизия
-КНР: Тип 79, клон производства Norinco, а также модернизированная версия Тип 85 и несколько вариантов для гражданского рынка.
-Никарагуа
-Монголия
-Польша
-Румыния: производится по лицензии.
-Словакия
-Таджикистан
-Туркмения
-Турция: эксплуатируется армейской жандармерией.
-Узбекистан
-Украина


-Финляндия: под обозначением 7.62 TKIV Dragunov.
-Чехия: на вооружении армии

ТТХ

-Масса, кг:
-4,3 (СВД, ранний выпуск, без штыка-ножа, с оптическим прицелом, неснаряжённым магазином и щекой приклада)
-4,5 (СВД, современный вариант, без штыка-ножа, с оптическим прицелом, неснаряжённым магазином и щекой приклада)
-4,68 (СВДС с оптическим прицелом и неснаряженным магазином)
-0,21 (магазин)
-0,26 (штык-нож без ножен)
-0,58 (прицел ПСО-1)


-Длина, мм:
-1225 (СВД без штыка-ножа)
-1370 (СВД со штыком-ножом)
-1135/875 (СВДС с разложенным/сложенным прикладом)
-Длина ствола, мм:
-620 (СВД, общая)
-547 (СВД, нарезная часть)
-565 (СВДС)
-Ширина, мм: 88
-Высота, мм: 230
-Патрон: 7,62х54 мм R
-Калибр, мм: 7,62
-Принципы работы: Поворотный затвор, отвод пороховых газов
-Скорострельность, выстрелов/мин: 30 (боевая)


-Начальная скорость пули, м/с:
-830 (СВД)
-810 (СВДС)
-Прицельная дальность, м:
-1200 (открытый прицел)
-1300 (оптический прицел)
-300 (ночные прицелы НСПУМ и НСПУ-3)
-Максимальная дальность, м:
-800 (эффективная)
-3800 (убойное действие пули)
-Вид боепитания: коробчатый магазин на 10 патронов
-Прицел: открытый секторный (резервный), длина прицельной линии — 587 мм, имеется крепление для установки оптических (например, ПСО-1) или ночных (например, НСПУ-3 или НСПУМ) прицелов

Калибр7,62 мм
Начальная скорость пули830 м/с
Максимальная дальность стрельбы1300 м
Скорострельность30 в/мин

wartools.ru

СВД - Снайперская винтовка Драгунова кал. 7,62 мм: технические характеристики, устройство и неполная разборка

Техническое описание и инструкция
по эксплуатации 7,62-мм снайперской винтовки Драгунова (СВД).

Назначение винтовки СВД.

7,62 мм снайперская винтовка Драгунова (индекс 6В1) является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей.

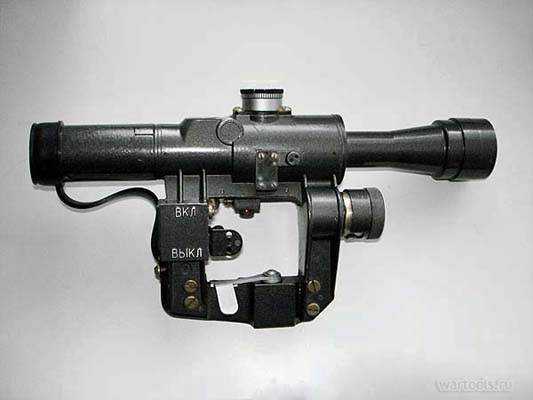

Прицел снайперский оптический (индекс 6Ц1) служит для точного прицеливания из снайперской винтовки по различным целям.

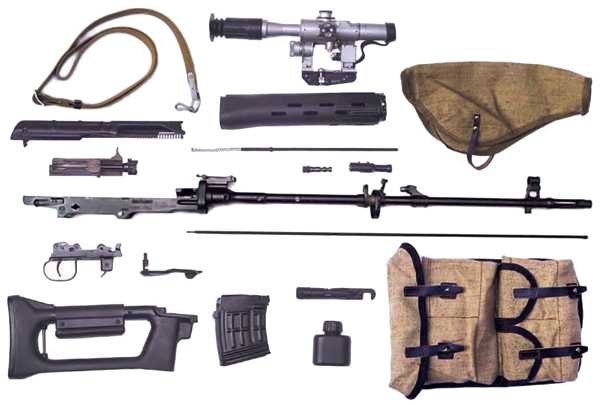

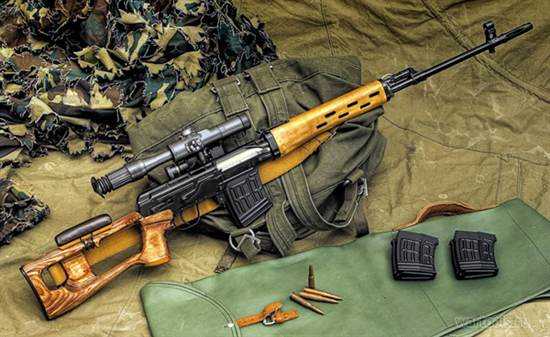

Комплект винтовки 7,62-мм снайперской винтовки Драгунова (СВД).













В комплект снайперской винтовки входят :
1 — прицел снайперский оптический, индекс 6Ц1 — 1 шт.;
2 — штык-нож, индекс 6Х5 — 1 шт.;
3 — сумка для прицела и магазинов, индекс 6Ш18 — 1шт.;
4 — сумка под ЗИП, индекс 6Ш26 — 1 шт.;
5 — ремень для ношения стрелкового оружия, индекс 6Ш5 — 1 шт.

  Прицел снайперский оптический комплектуется:
6 — чехлом;
7 — зимней системой освещения;
8 — индивидуальным ЗИП-ом.

Винтовочные патроны.
Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны. Огонь из снайперской винтовки ведется одиночными выстрелами.

Тактико- технические характеристики (ТТХ) 7,62-мм снайперской винтовки Драгунова (СВД).
Основные конструктивные баллистические характеристики винтовки, винтовочного патрона и конструктивные данные оптического прицела.

Наименование характеристики

Номинальная величина

 1. Калибр, мм

7,62

 2. Число нарезов

4

 3. Прицельная дальность, м: с оптическим прицелом
с открытым прицелом

1300
1200

 4. Начальная скорость пули, м/с

830

 5. Дальность полета пули, до которой сохраняется ее убойное действие, м

3800

 6. Масса винтовки без штыка-ножа с оптическим прицелом,
неснаряженным магазином и щекой, кг

4,3

 7. Емкость магазина, патронов

10

 8. Длина винтовки, мм: без штыка-ножа
с примкнутым штыком-ножом

1220
1370

 9. Масса патрона, г

21,8

 10. Масса обыкновенной пули со стальным сердечником, г

9.6

 11. Масса порохового заряда, г

3,1

 12. Увеличение оптического прицела, крат.

4

 13. Поле зрения прицела, градус

6

 14. Диаметр зрачка выхода, мм

6

 15. Удаление зрачка выхода, мм

68,2

 16. Разрешающая способность, секунда,

12

 17. Длина прицела с наглазником и выдвинутой блендой, мм

375

 18. Ширина прицела, мм

70

 19. Высота прицела, мм

132

 20. Масса прицела, г

616

 21. Масса прицела с комплектом ЗИП и чехлом, г

926

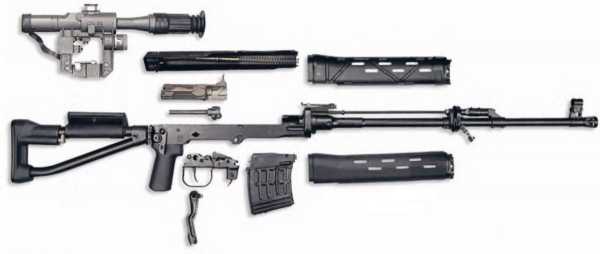

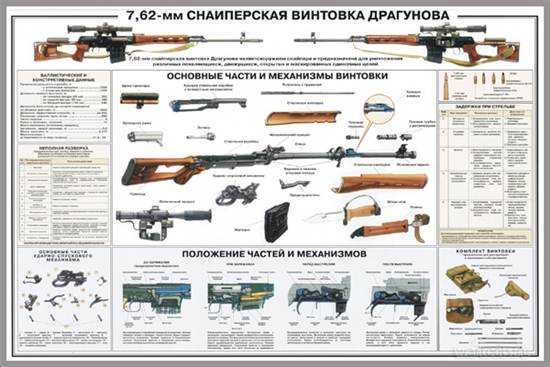

 Устройство и работа винтовки СВД.

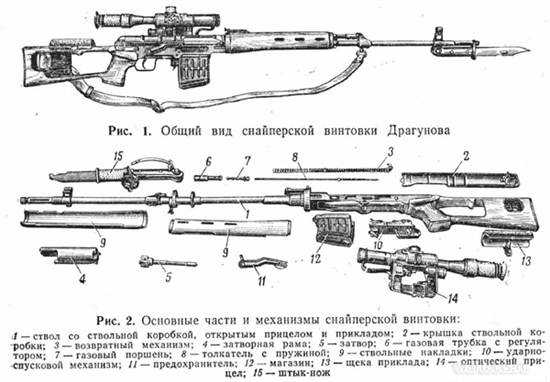

 Снайперская винтовка имеет следующие основные части и механизмы :

  1. ствола со ствольной коробкой, открытым прицелом и прикладом,
  2. крышка ствольной коробки с возвратным механизмом,
  3. затворной рамы,
  4. затвор,
  5. толкатель с пружиной,
  6. газовый поршень,
  7. ударно-спусковой механизм,
  8. предохранитель,
  9. щека приклада,
  10. ствольные накладки,
  11. магазин.

Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.
При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и раму в заднее положение.
При отходе рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).
В переднее положение рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.
Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.
При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.
Винтовка имеет газовый регулятор, с помощью которого изменяются скорости отката подвижных частей.
В условиях нормальной эксплуатации при смазанных деталях регулятор устанавливается на деление 1. При длительной стрельбе без чистки и смазки и сильном загрязнении винтовки может появиться задержка — неполный отход подвижных частей. В этом случае регулятор переводится на установку 2. Перевод регулятора из одного положения в другое производится с помощью фланца гильзы или патрона.

Устройство винтовки  7,62-мм снайперской винтовки Драгунова (СВД).

1 — серьга
2 — стержень направляющий
— крышка
4 — втулка направляющая
5 — пружина возвратная
6 — затворная рама
7 — ударник
8 — затвор
9 — штифт ударника
10 — выбрасыватель
11 — ось выбрасывателя
12 — пружина выбрасывателя
13 — хомутик планки прицельной
14 — планка прицельная
15 — защелка хомутика
16 — накладка левая в сборе
17 — сальник в сборе
18 — кольцо верхнее в сборе
19 — пружина толкателя
20 — газовый поршень
21 — газовая трубка
22 — толкатель
23 — рнгулятор
24 — мушка
25 — корпус мушки
26 — затыльник
27 — приклад
28 — чека крышки
29 — напровляющии затвора
30 — основа затвора
31 — штифт останова
32 — ствольная коробка
33 — кольцо нижнее с пружиной
34 — защелка газовой трубки
35 — газовая камера
36 — ствол
37 — основание мушки

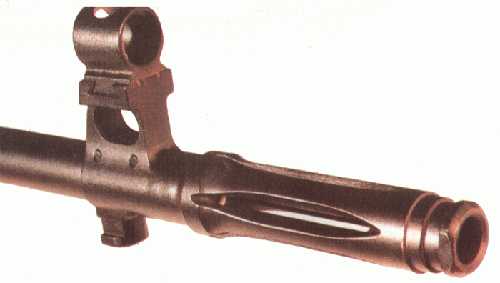

38 — пламегаситель
39 — оси
40 — пружина спускогого крючка
41 — предохранитель
42 — накладка правая в сборе
43 — чека кольца
44 — корпус усм
45 — тяга спускового крючка
46 — шептало
47 — автоспуск
48 — защелка магазина
49 — спусковой крючок
50 — боевая пружина
51 — курок
52 — подователь
53 — корпус магазина
54 — пружина магазина
55 — стопорная планка
56 — крышка магазина

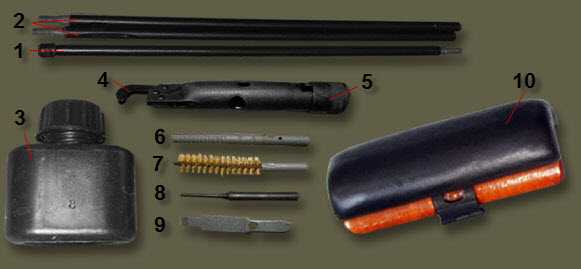

Принадлежности к винтовке СВД.

      Принадлежность служит для разборки, сборки, чистки и смазки снайперской винтовки и переносится в сумке для прицела и магазинов.
К принадлежности относятся: щека, шомпол, протирка, ерш, отвертка, выколотка, пенал и масленка.
Щека применяется при стрельбе из винтовки с оптическим прицелом. В этом случае она надевается па приклад винтовки и фиксируется на нем с помощью замка.
Шомпол применяется для чистки и смазки канала ствола, каналов и полостей других частей винтовки. Он состоит из трех звеньев, свинчиваемых друг с другом.
Протирка предназначена для чистки и смазки канала ствола, а также каналов и полостей других частей винтовки.
Ерш служит для чистки канала ствола раствором РЧС.
Отвертка применяется при разборке и сборке винтовки, чистке газовой каморы и газовой трубки, а также как ключ при регулировке положения мушки по высоте.
Выколотка применяется для выталкивания осей и штифтов.
Пенал служит для хранения протирки, ерша, отвертки и выколотки. Он состоит из двух составных частей: пенала-ключа и крышки пенала.
Пенал-ключ используется как рукоятка шомпола при чистке и смазке винтовки, как рукоятка отвертки при разборке и сборке винтовки и как ключ при отделении газовой трубки и сборке шомпола.
Крышка пенала применяется как дульная накладка при чистке ствола.
Масленка служит для хранения смазки.

  1. шомпол
  2. удлинитель шомпола
  3. масленка
  4. корпус пенала
  5. крышка пенала
  6. протирка
  7. ерш
  8. выколотка
  9. отвертка
  10. щека

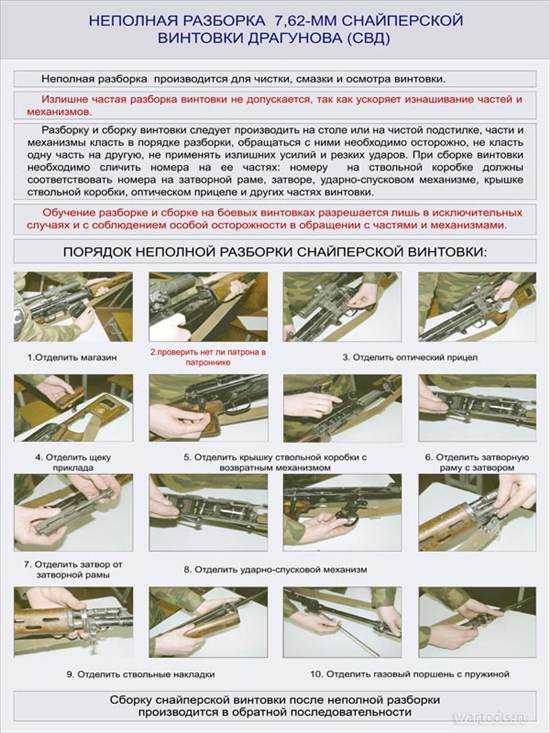

Неполная разборка и сборка после неполной разборки винтовки 7,62-мм снайперской винтовки Драгунова (СВД)
Разборка снайперской винтовки может быть неполная и полная:
Неполная — для чистки, смазки и осмотра винтовки
Полная — для чистки при сильном загрязнении винтовки, после нахождения ее под дождем или в снегу, при переходе на новую смазку и при ремонте. Частая разборка винтовки не допускается, так как ускоряет изнашивание частей и механизмов.
Разборку и сборку винтовки следует производить на столе или чистой подстилке, части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую, не применять излишних усилий и резких ударов. При сборке винтовки сличить номера на ее частях: номеру на ствольной коробке должны соответствовать номера на затворной раме, затворе, ударно-спусковом механизме, крышке ствольной коробки, оптическом прицеле и других частях винтовки.
Обучение разборке и сборке на боевых винтовках разрешается лишь в исключительных случаях с соблюдением особой осторожности в обращении с частями и механизмами.

Порядок неполной разборки снайперской винтовки.

1) Отделить магазин. Взять магазин правой рукой, нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и отпустить рукоятку.

2) Отделить оптический прицел. Приподнять ручку зажимного винта и повернуть ее в сторону наглазника до отказа, двинуть прицел назад и отделить его от ствольной коробки.


3) Отделить щеку приклада.


4) Отделить крышку ствольной коробки с возвратным механизмом. Повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки и отделить крышку с возвратным механизмом.


5) Отделить затворную раму с затвором. Отвести затворную раму назад до отказа, приподнять ее и отделить от ствольной коробки


6) Отделить затвор от затворной рамы. Отвести затвор назад; повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед


7) Отделить ударно — спусковой механизм. Повернуть предохранитель вверх до вертикального положения, сдвинуть его вправо и отделить от ствольной коробки, взявшись за спусковую скобу, движением вниз отделить ударно — спусковой механизм от ствольной коробки.


8) Отделить ствольные накладки. Прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель вправо до отказа; сдвинуть перемещающуюся часть верхнего упорного кольца вперед, нажимая ствольную накладку вниз и отводя в сторону, отделить ее от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки и движением вниз и в сторону отделить ствольную накладку


9) Отделить газовый поршень и толкатель с пружиной. Отвести толкатель назад, вывести его передний конец из гнезда поршня и отделить от газовой трубки поршень, ввести передний конец толкателя в газовую трубку, поджать пружину толкателя до выхода ее из канала прицельной колодки и отделить толкатель с пружиной, а затем отделить пружину от толкателя.

Порядок сборки снайперской винтовки после неполной разборки.
1) Присоединить газовый поршень и толкатель с пружиной. Надеть пружину на задний конец толкателя; ввести передний конец толкателя в газовую трубку, поджать пружину и ввести задний конец толкателя с пружиной в канал прицельной колодки; отвести толкатель назад и вывести его передний конец из газовой трубки в сторону; вставить газовый поршень в газовую трубку, а передний конец толкателя в гнездо поршня.
2) Присоединить ствольные накладки. Вставить задний (уширенный) конец правой (левой) ствольной накладки в нижнее упорное кольцо вырезом накладки к прицелу и, нажимая накладку вниз, присоединить ее к стволу; надвинуть перемещающуюся часть верхнего упорного кольца на наконечники накладок и повернуть замыкатель верхнего упорного кольца к газовой трубке до захода его отгиба в вырез на кольце.
3) Присоединить ударно — спусковой механизм. Завести вырезы корпуса ударно-спускового механизма за ось перемычки ствольной коробки и прижать ударно-спусковой механизм к ствольной коробке; ввести ось предохранителя в отверстие ствольной коробки; повернуть предохранитель в вертикальное положение, плотно прижать к ствольной коробке и повернуть вниз до захода выступа щитка в нижнюю фиксирующую выемку ствольной коробки.
4) Присоединить затвор к затворной раме. Вставить затвор цилиндрической частью в канал затворной рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед до отказа.
5) Присоединить затворную раму с затвором. Удерживая затвор в переднем положении, вставить направляющие выступы затворной рамы в вырезы отгибов ствольной коробки, небольшим усилием прижать затворную раму к ствольной коробке и продвинуть вперед.
6) Присоединить крышку ствольной коробки с возвратным механизмом. Ввести возвратный механизм в канал затворной рамы; сжимая возвратные пружины, вставить выступы на переднем конце крышки в вырезы на нижнем упорном кольце; нажать на задний конец крышки до полного ее прилегания к ствольной коробке; повернуть замыкатель крышки ствольной коробки вперед до постановки его на фиксатор.
7) Присоединить щеку приклада. Наложить щеку на верхнюю часть приклада застежкой вправо против выреза для нее; надеть петлю на зацеп обоймы и повернуть застежку вверх.
8) Присоединить оптический прицел. Совместить пазы на кронштейне прицела с выступами па левой стенке ствольной коробки; продвинуть прицел вперед до отказа и повернуть ручку зажимного винта в сторону объектива до захода ее отгиба в вырез на кронштейне.
9) Присоединить магазин. Ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.
Порядок полной разборки снайперской винтовки

  1. произведите неполную разборку
  2. разберите магазин. Утопив выступ запорной планки в отверстие на крышке магазина, сдвиньте крышку вперед; удерживая запорную планку, снимите крышку с корпуса; постепенно освобождая пружину, выньте ее вместе с запорной планкой из корпуса магазина; отделите подаватель
  3. разберите возвратный механизм. Снимите переднюю возвратную пружину с направляющей втулки; сожмите заднюю возвратную пружину и, держась за направляющий стержень, выведите его движением вниз и на себя из отверстия серьги; отделите заднюю возвратную пружину и направляющий стержень от направляющей втулки
  4. разберите затвор. Вытолкнув выколоткой штифт ударника, извлеките ударник из отверстия затвора; таким же образом извлеките выбрасыватель с пружиной
  5. разберите ударно-спусковой механизм. Нажмите на рычаг автоспуска и разъедините шептало автоспуска с курком, придерживая курок, нажмите на спусковой крючок и плавно спустите курок с боевого взвода; выведите концы пружины спускового крючка из-под загибов корпуса ударно-спускового механизма; при помощи отвертки совместите выступы осей спускового крючка, шептала и автоспуска с вырезами для них на правой стенке корпуса ударно-спускового механизма: вытолкнув оси спускового крючка, шептала и автоспуска, отделите эти детали; вытолкнув ось курка, отделите курок с боевой пружиной, а затем снимите боевую пружину
  6. отделите газовую трубку с газовым регулятором. Повернув регулятор до совмещения выреза на его переднем торце с защелкой газовой трубки, нажмите на защелку и при помощи пенала-ключа отвинтите газовую трубку и снимите с нее регулятор

Порядок сборки снайперской винтовки после полной разборки

    • присоедините газовую трубку с газовым регулятором. Надев на газовую трубку регулятор, нажмите на защелку газовой трубки и завинтите газовую трубку с помощью пенала-ключа до совпадения выреза на торце трубки с защелкой; утопив защелку в вырез трубки, установите регулятор на необходимое деление
    • соберите ударно-спусковой механизм. Вставьте в корпус спусковой крючок с его пружиной, вставьте ось, совместите ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки. Наденьте боевую пружину на цапфы курка и вставьте курок в корпус. Вставьте шептало в корпус так, чтобы его хвост зашел за петлю длинного конца боевой пружины; вставьте ось; совместив ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки. Вставьте автоспуск в корпус так, чтобы его хвост зашел за петлю короткого конца боевой пружины; вставьте ось, совместив ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки; вставьте ось курка и заведите концы пружины спускового крючка на загибы корпуса
    • соберите затвор. Вставив выбрасыватель с пружиной в гнездо затвора, нажмите на выбрасыватель и вставьте ось выбрасывателя, введя в отверстие затвора ударник, со стороны ведущего выступа вставьте в отверстие затвора штифт ударника и продвиньте его до конца
    • соберите возвратный механизм. Вставив в направляющую втулку со стороны отверстия большого диаметра направляющий стержень (лысками вперед), наденьте на направляющую втулку со стороны стержня возвратную пружину и сожмите ее так, чтобы конец направляющего стержня с лысками выходил из-под пружины; удерживая направляющий стержень в таком положении, вставьте его вместе с пружиной и втулкой в нижнее отверстие серьги, а затем по граням лысок продвиньте стержень в верхнее отверстие; отпустите пружину — ее торец должен войти в чашечку серьги. Наденьте на направляющую втулку вторую возвратную пружину
    • соберите магазин. Вставив подаватель и пружину в корпус магазина, сожмите пружину до захода запорной планки в корпус и, удерживая ее в таком положении, наденьте крышку магазина на корпус так, чтобы выступ запорной планки заскочил в отверстие крышки.

    huntsmanblog.ru

    Снайперская винтовка Драгунова (СВД) » Военное обозрение

    В пятидесятых годах в связи с перевооружением нашей армии перед конструкторами была поставлена задача создания снайперской самозарядной винтовки. В эту работу включился и Евгений Федорович Драгунов, уже известный к тому времени изобретатель ряда образцов спортивного стрелкового ружия.

    Несколько строк из биографии конструктора. Родился в 1920 году в городе Ижевске в семье потомственных оружейников. После окончания средней школы поступил в индустриальный техникум. Затем - работа на заводе. В 1939 году, после призыва в армию был направлен в школу младших командиров.

    В дальнейшем, после демобилизации в 1945 году работал старшим оружейным мастером. О том, с какими трудностями столкнулась конструкторская группа. - свидетельство самого Драгунова: При конструировании нам необходимо было преодолеть ряд противоречий. Например, для надежной работы винтовки в тяжелых условиях ей нужно иметь большие зазоры между подвижными частями, а для того, чтобы иметь лучшую кучность, необходимо все как можно плотнее пригнать. Или, скажем винтовка должна быть легкой, но для лучшей кучности - чем тяжелее до известного предела, тем лучше. В общем, к финалу мы подошли уже в 1962 году, пережив целую серию неудач и успехов. Достаточно сказать, что с магазином мы возились больше года. Узел цевья, с виду простои, оказался самым трудным, и мы окончательно его оформили в самом конце. Любопытно, что СВД одержала верх в нелегкой конкурентной борьбе. Одновременно с Драгуновым к разработке была привлечена группа А. Константинова. Оба конструктора представили свои образцы почти в одно и то же время. Эти образцы подверглись самым серьезным испытаниям. По меткости стрельбы и кучности боя, этим важнейшим для снайперского оружия характеристикам, винтовка Драгунова показала лучшие результаты. что. в конечном счете, и определило исход испытаний.

    В 1963 году СВД была принята на вооружение нашей армии. Снайперская винтовка Драгунова предназначена для уничтожения появляющихся, движущихся, открытых и маскированных одиночных целей. Винтовка является самозарядным оружием, прицельный огонь ведется одиночными выстрелами.

    оптический прицел ПСО-1

    Главной деталью автоматики винтовки является затворная рама, воспринимающая воздействие пороховых газов через газовый поршень и толкатель. Рукоятка перезаряжания, расположенная справа, изготавливается заодно с затворной рамой. Возвратный механизм винтовки с двумя спиральными пружинами. Спусковой механизм допускает ведение только одиночного огня. Предохранитель флажковый, двойного действия. Он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад, подпирая рукоятку перезаряжания. Спуск обеспечивает производство выстрела только при полностью запертом затворе. Ударноспусковой механизм собран в отдельном корпусе.

    На дульной части ствола крепится пламегаситель с пятью продольными прорезями, маскирующий также выстрел в ходе ночных операций и предохраняющий от загрязнения ствол. Наличие газового регулятора для изменения скоростей отката подвижных частей обеспечивает надежность винтовки в работе.

    Винтовка оснащена механическим (открытым), оптическим( ПСО-1М2) прицелами или ночными прицелами: НСПУМ(СВДН2) или НСПУ-3(СВДН3)

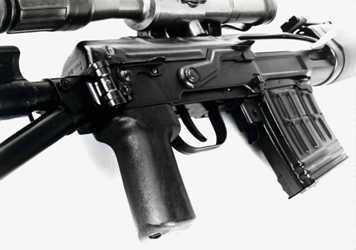

    СВДС, хорошо виден складывающийся приклад, чека крышки, предохранитель, пистолетная рукоятка и стандартный магазин

    Для стрельбы из СВД применяются винтовочные патроны 7,62х53: обыкновенными, трассирующими и бронебойно-зажигательными пулями. Для повышения кучности боя к винтовке разработан специальный снайперский патрон с пулей со стальным сердечником, обеспечивающим в 2,5 раза лучшую кучность стрельбы, чем обычными патронами.

    По мнению большинства специалистов, винтовка эргономически удачно спроектирована: оружие внушает стрелку полное доверие, хорошо сбалансировано, легко удерживается при производстве прицельного выстрела. По сравнению с обычной магазинной снайперской винтовкой, практическая скорострельность которой около 5в/м, винтовка Драгунова, по утверждению экспертов, достигает 30 прицельных выстрелов в минуту.

    Страна производитель Россия
    Тактико-технические характеристики:
    Калибр, мм 7,62
    Масса без патронов и прицела, кг 4,2
    Длина, мм 1220
    Высота с оптическим прицелом, мм 230
    Ширина с оптичеким прицелом, мм 88
    Длина ствола, мм 620
    Начальная скорость пули, м/с 830
    Скорострельность, в/м 30
    Дульная энергия, дж 4064
    Емкость магазина, патронов 10
    Прицельная дальность с открытым прицелом, м 1200
    Прицельная дальность с оптическим прицелом, м 1300
    Прицельная дальность с ночным прицелом, м 300
    Автоматика винтовки действует за счет отвода пороховых газов через отверстие в стенке канала ствола. Запирание канала ствола осуществляется поворотом затвора против часовой стрелки. Данная схема была апробирована Драгуновым еще в спортивном оружии. В отличие от схемы автомата Калашникова (запирание на два боевых упора поворотом затвора по часовой стрелке) досылатель патрона используется в качестве третьего боевого упора, что позволило при тех же поперечных габаритах затвора и угле поворота увеличить примерно в полтора раза площадь боевых упоров. Три опорные поверхности обеспечивают стабильное положение затвора, что способствует повышению кучности стрельбы.

    topwar.ru

    Снайперская винтовка Драгунова (СВД) | Армейский вестник

    Снайперская винтовка Драгунова стоит на вооружении с 1963 года и, судя по всему, менять ее пока на что-то другое не намерены. Несмотря на то что это оружие уже достаточно старое, оно все еще справляется с теми задачами, которые перед ним стоят, хотя многие придерживаются мнения, что оружие это уже устарело, и его срочно надо менять. Попробуем разобраться, так ли устарела данная модель винтовки, и стоит ли искать ей замену при условии того, что есть более актуальные пробелы в вооружении, как армии, так и полиции. Заодно пройдемся кратко по конструкции данного оружия, так как для многих она, как оказалось, неизвестна по своему устройству.

    В конце пятидесятых годов, а именно в 1958 году Главное Ракетно-Артиллерийское Управление (ГРАУ) сформулировало для конструкторов задание по созданию новой самозарядной снайперской винтовки для Советской Армии. В конкурсе участвовали такие знаменитые конструкторы как Калашников, Баринов, Константинов и, естественно, Драгунов. Об оружии других конструкторов будет рассказано в отдельных статьях, тем более что образцы были представлены достаточно интересные. Для снайперской винтовки, в привычном понимании большинства людей, основные требования, которые ставились перед конструкторами, были не совсем понятными.

    Так, от оружия требовалось уметь вести уверенный огонь по противнику всего на дистанции 600 метров, то есть на этой дистанции противник должен был быть гарантировано поражен из этого оружия. А ведь сейчас модно говорить об оружии, которое стреляет на 1000 метров и дальше, при этом обычно забывают, что дистанции для ведения точного огня в бою даже на открытой местности для снайпера, который работает в составе подразделения значительно меньше. Другими словами, у него совершенно иные задачи, а вернее их реализация, в сравнении с теми, которые стоят у снайперского расчета, работающего отдельно.

    Естественно, что для снайпера, которому нужно поразить цель на удалении в 1500 метров СВД будет совершенно неподходящим оружием, но ведь этих снайперов подобными винтовками и не вооружают. Следовательно, со своими задачами СВД справляется, а с учетом неприхотливости оружия к условиям эксплуатации, простоте обслуживания и налаженном производстве менять это оружие не имеет смысла.

    Для примера можно посмотреть на те снайперские винтовки, которые стоят на данный момент на вооружении в других армиях других стран. Несмотря на то, что на вооружение принимаются более точные и дальнобойные образцы, от оружия, схожего по своим характеристикам с СВД, никто не спешит отказываться, и оно вполне мирно уживается с дальнобойными и точными образцами.

    Конечно, хотелось бы видеть более совершенное оружие, с более высокими характеристиками, легкое и компактное, но никто не выделит средств на то, чтобы в один день снять винтовку с вооружения и заменить ее другой моделью. Да и проблема эта стоит не так остро, чтобы поднимать вокруг нее шум. Разумнее было бы поработать с боеприпасом оружия, для того, чтобы увеличить его бронебойные свойства, это и дешевле, и актуальнее на данный момент, а уже после этого делать на его основе оружие.

    Что же именно представляет собой СВД? Это самозарядная винтовка, автоматика которой построена на использовании пороховых газов, отводимых из канала ствола оружия и с запиранием канала ствола при повороте затвора на 3 боевых упора. Оружие питается из отъемного коробчатого магазина вместимостью 10 патронов 7,62х54R. Для стрельбы из СВД применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны (7Н1, 7Н14). СВД может также стрелять патронами с экспансивными пулями JHP и JSP.

    Вес оружия без боеприпасов составляет 4,2 кг при общей длине винтовки 1220 мм. Длина ствола – 620 мм. Начальная скорость пули 830 м/с. Дульная энергия пули 4064 Джоуля. Достаточно часто конструкцию винтовки сравнивают с конструкцией автомата Калашникова, однако, несмотря на одинаковые основные моменты, это оружие имеет свои особенности.

    В первую очередь нужно отметить то, что газовый поршень не соединен жестко с затворной рамой, что сокращает общий вес подвижных деталей оружия при стрельбе. Кроме того, запирание канала ствола происходит на три боевых упора (один из которых является досылателем) при повороте затвора против часовой стрелки. Ударно-спусковой механизм оружия куркового типа, собран в одном корпусе.

    Предохранитель оружия управляется достаточно крупным рычагом с правой стороны винтовки. Во включенном положении предохранитель блокирует спусковой крючок, а так же ограничивает движение затворной рамы назад, что обеспечивает защиту от внешних загрязнений при транспортировке. Пламегаситель винтовки выполняет также и роль дульного тормоза-компенсатора отдачи, хотя и сложно привести пример, когда это не так. Пламегаситель имеет пять щелевых прорезей. Цевье и приклад оружия изготавливался ранее из дерева, теперь из пластика. На прикладе устанавливается нерегулируемый упор для щеки стрелка.

    Снайперская винтовка Драгунова имеет как открытые прицельные приспособления, так и посадочное место под различные прицельные приспособления. Помимо оптического прицела, на оружие могут быть установлены различные ночные прицелы, с таким прицелом СВД превращается в СВДН. На случай выхода из строя оптического прицела, стрелок может продолжать выполнение своих задач при помощи открытых прицельных приспособлений, которые состоят из регулируемого целика, установленного перед крышкой ствольной коробки, и мушки в намушнике.

    СВД обладает высокой для оружия данного типа точностью. Со снайперским патроном СВД позволяет поражать с первого выстрела следующие цели:
    голова — 300 м
    грудная фигура — 500 м
    поясная фигура — 600 м
    бегущая фигура — 800 м.

    Прицел ПСО-1 рассчитан на стрельбу до 1300 метров, однако на такой дальности можно эффективно стрелять только по групповой цели, либо вести беспокоящий огонь.

    Попробуем кратко описать, как все это дело работает. При выстреле пороховые газы толкают пулю по каналу ствола вперед, дойдя до отверстия в стволе, для отвода пороховых газов, они попадают в газовый двигатель и толкают поршень назад. Разогнав затворную раму, поршень останавливается. Рама же, в процессе своего движения назад, поворачивает затвор, который отпирает канал ствола, извлекает и выбрасывает стреляную гильзу. Собственно, вот так вот просто и без каких-либо сверхъестественных нюансов достигается вполне удовлетворительная результативность ведения огня.



    Снайперская винтовка Драгунова со складным прикладом (СВДС)

    Вооруженные силы Азербайджана

    Вооруженные силы Армении

    Вооруженные силы Боливии

    Вооруженные силы Индии

    Вооруженные силы Турции

    Вооруженные силы Турции

    Вооруженные силы Ирака

    Вооруженные силы США

    /Кирилл Карасик, topwar.ru/

    army-news.ru

    Винтовка Драгунова. Снайперская винтовка Драгунова (СВД) :: SYL.ru

    Снайперы – одна из важнейших «каст» любой современной армии. От их действий зависит очень многое, так как в боевых условиях меткий стрелок выводит из строя вражеских офицеров и наиболее активных солдат. Это создает панику и заставляет противника отступить. Неудивительно, что оружейники уделяют столько внимания созданию снайперских винтовок. Из современных модификаций опытный стрелок может поразить цель с расстояния 1,5-1,9 км! Но практика показывает, что первую скрипку в реальном бою играют не такие виртуозы снайперского мастерства, а рядовые стрелки, у которых на вооружении стоит простая и надежная винтовка. Драгунов Евгений Федорович в свое время создал именно такое оружие.

    Нестареющая классика

    В 2013 году исполнилось ровно 50 лет с того момента, как на вооружение советской армии была принята легендарная винтовка СВД. В ноябре того же года появились сведения, что отечественные оружейники создали комплект модернизации, с которым оружие должно было войти в новый комплект «Ратник». Оружие получает совершенно новый ствол, новую крышку ствольной коробки с планкой Пиккатини на ней. Она значительно расширяет ассортимент возможного «обвеса», который может быть установлен бойцом в любое время. Владимир Злобин, который в настоящее время занимает пост ведущего конструктора «Ижмаша», сообщает, что в конструкцию будут добавлены складные сошки и телескопический приклад.

    Указанные меры помогут значительно улучшить эргономику оружия. После всех этих мероприятий в руках бойцов окажется практически новая винтовка. Драгунов в свое время создал прекрасную, вне всякого сомнения, схему, но современные условия предъявляют к снайперскому оружию несколько иные требования. В настоящее время идут разговоры о создании на базе «драгунка» принципиально новых стрелковых комплексов, которые будут полностью отвечать реалиям 21 века.

    Начало работ

    СВД - достаточно старая винтовка. Драгунов начал ее разработку еще в 1958 году. Точнее, в то время ему была поручено создание принципиально нового самозарядного оружия для армии. Выбор был неслучаен, так как Евгений Федорович к тому времени обладал огромным опытом. Благодаря этому ему удалось в кратчайшие сроки создать действительно отличную и «долгоиграющую» винтовку.

    Уже в начале 1963 года она прошла все комплексы государственных испытаний и была принята на вооружение СА. Всего за пять лет! За полвека, что существует эта винтовка, она получила буквально-таки всемирное признание: к настоящему времени она и ее клоны состоят на вооружении более чем 30 государств! Даже зарубежные эксперты говорят, что в своем классе ТТХ СВД - лучшие. К слову говоря, западные оружейники очень долго не имели никакого представления об устройстве этой винтовки. Первые экземпляры попали в руки внешнего отдела разведки США только в 1980 году, после ввода советских войск в Афганистан.

    Основные сведения об устройстве

    Работает винтовка по полуавтоматическому принципу. Пороховые газы воздействуют на автоматику после отвода из канала ствола. Как и на легендарном АК, запирание происходит посредством поворота затвора. В отличие от детища Калашникова, используется три боевых упора. Это положительно влияет на точность и кучность стрельбы. Эксперты полагают, что Евгений Федорович сделал бы и четыре, и пять упоров, но этому препятствовали требования МО СССР о максимальном упрощении конструкции, чтобы винтовка, в случае необходимости, могла бы производиться на любых предприятиях.

    Вообще непросто создавалась эта винтовка! Драгунов сталкивался с кучей взаимоисключающих факторов и требований во время своей работы. Во-первых, Евгению Федоровичу было поручено создать оружие с высокой точностью стрельбы, но МО требовало высокой надежности. Приходилось сильно увеличивать зазоры между деталями, а это очень плохо влияло на ту самую точность и кучность... Но Драгунов смог найти идеальный компромисс, в результате чего его оружие и по сей день способно конкурировать с лучшими зарубежными самозарядными винтовками. Учитывая, что СВД, цена которой во много раз ниже стоимости основных западных аналогов, производилась огромными партиями, замены ей не будет еще очень долго.

    Следует учесть и мнение ведущих отечественных экспертов. Они полагают, что ТТХ СВД могли бы предусматривать создание оружия, обладающего лучшей кучностью, если не бы не требование максимальной унификации винтовки с АК-47. Это было оправдано с точки зрения минимизации затрат на производство, но не слишком хорошо сказалось на характеристиках изделия. Впрочем, войсковые снайперы СВД вполне довольны, так как это оружие занимает именно ту нишу, для которого оно и было разработано. Лишь только отсутствие в строевых частях истинно снайперского оружия, способного вести прицельный огонь на расстояние более 900 метров, вынуждает использовать в этом амплуа «Драгунова».

    О точности и дальности стрельбы

    Какова стандартная дальность СВД? Если солдат хорошо обучен, то он может вести огонь на расстоянии до 500 метров. Показатели кучности при этом не превышают 1,04 угловой минуты. Следующие типы целей (при условии использования качественных патронов) могут быть поражены на следующем расстоянии: головная мишень – 300 метров, грудная фигура – до полукилометра, поясная фигура – до 600 метров. Бегущего человека снайпер может «снять» на расстоянии до 800 метров. На винтовку устанавливается хорошо себя зарекомендовавший прицел СВД ПСО-1, который теоретически позволяет вести огонь на 1300 м. Но на практике на этом расстоянии возможно попасть только в групповые цели или использовать винтовку в целях ведения беспокоящего огня.

    Здесь важно понимать вот что: винтовки Драгунова (СВД) не относятся к снайперскому оружию в современном понимании этого слова. Человек, вооруженный ею, осуществляет поддержку стандартной мотострелковой роты на расстоянии в 600 метров. Стрелок подавляет огневые точки, "снимает" гранатометчиков и огнеметчиков, не давая подойти им к БМП и танкам на дистанцию прицельного выстрела. А потому глупо сравнивать СВД и «Баррет». В тех же американских войсках активно используется аналогичное ей оружие (кое-где можно встретить даже старые М14), причем никаких претензий к нему не предъявляется.

    Принцип работы и этапы создания

    Как мы уже и говорили, на вооружение винтовку приняли еще в СССР в 1963 году. Государственный конкурс стартовал в 1958 году, тогда же его выиграл авторский коллектив оружейников, возглавляемый Евгением Федоровичем. Необходимо отметить, что в конкурсе участвовал сам Калашников. Михаил Тимофеевич представил на суд комиссии винтовку, созданную на базе обычного АКМ, переделанного под огонь одиночными и с усиленным стволом. Но конструкция Драгунова, ни в чем не уступая детищу Калашникова по надежности, была намного точнее и кучнее. Учтя пожелания членов комиссии, оружейник создал свою легендарную СВД.

    Патроны и прицел

    Так как характеристики стандартных патронов, которые существовали к тому времени, Драгунова не удовлетворяли, был создан специальный, снайперский тип. В этом случае пуля СВД имеет стальной сердечник из закаленной стали, который значительно улучшает баллистику и характеристики пробиваемости. Несмотря на это, винтовка может использовать всю номенклатуру патронов 7,62х54 мм (стандартный калибр СВД), которые были созданы в СССР и РФ. Конечно, стрельба пулеметными боеприпасами показывает крайне плохие результаты. Дело тут в откровенно плохом ОТК для этого типа боеприпаса, когда в патронах одной и той же партии оказываются совершенно разные пороховые навески. Играет свою роль и более низкое качество самого пороха. Это приводит не только к падению дальности, кучности и точности, но и к повышенному загрязнению и износу оружия.

    В обычном случае прицел СВД - ПСО-1. Его создали в 1963 году специально под детище Драгунова, причем ПСО долгое время был одним из наиболее совершенных прицелов во всем мире; он долгое время производился советской промышленностью огромными партиями. Особенностью этого изделия была удачная сетка прицеливания, которая позволяла вносить правки на горизонтальное отклонение «на ходу», не прибегая к корректировкам при помощи боковых маховиков. Это значительно повышает вероятность успешного выстрела и избавляет от необходимости смещать оружие с линии прицеливания.

    Стрельба

    Мало кто об этом помнит, но калибр СВД допускает использование экспансивных патронов типа JSP и JHP. Огонь - только одиночный. Патроны подаются из отъемного коробчатого магазина, вмещающего ровно десять патронов. Оружие оснащается пламегасителем с пятью прорезями, который не только значительно снижает заметность стрелка в ночное время, но и предохраняет ствол оружия от загрязнений. Имеется в конструкции винтовки и газовый регулятор. С его помощью можно отрегулировать силу отката подвижных частей оружия, что благоприятно сказывается на долговечности и СВД. Цена же самой винтовки и запасных к ней частей такова, что она оказывается практически «вечной». Крайне важная особенность для массовой, призывной армии.

    Приклад, укороченный вариант

    Приклад - жесткого, скелетного типа. Другой особенностью СВД является расположение предохранителя, а также ствольная коробка, изготовляемая простым и дешевым методом штамповки. От большинства аналогичных винтовок она отличается еще и штатным штык-ножом, идущим в комплекте с оружием. За все время эксплуатации солдаты однозначно указывали только на один недостаток - длину. Если бы речь шла о классической снайперской винтовке, эта величина казалась бы совершенно нормальной, но для мотопехоты, в особенности ВДВ, она была излишней.

    А потому во время войны в Афганистане была создана СВДС со складным прикладом, оснащенная пламегасителем укороченного типа. Следует отметить, что сегодня в большинстве строевых частей эксплуатируется именно этот вариант. Кроме того, впоследствии тульское КБ создало модификацию СВУ (ОЦ-03). Это та же СВД, но переделанная по схеме "булл-пап". Сохраняя прежнюю длину ствола, она намного короче оригинала. Впрочем, в войсках от этой разновидности в восторг не пришли: она обладает меньшей прицельной дальностью и более выраженной отдачей с подкидыванием ствола.

    Автоматический же режим, который являлся изюминкой тульской разработки, в реальности оказался бесполезен из-за устрашающей отдачи и малой емкости магазина этого варианта СВД. Характеристики СВУ (ОЦ-03) не удовлетворили также бойцов специальных подразделений МВД и ФСБ (для которых она, в общем-то, и создавалась). В основном их не устраивают характеристики стандартного патрона 7,62х54r. Дело в том, что пуля этого патрона обладает слишком высокой пробивной силой, что для действий в городе и прочих населенных пунктах неприемлемо, так как этот фактор может привести к гибели или тяжелым ранениям гражданских лиц.

    Принцип действия автоматики

    Пороховые газы отводятся из канала ствола через специальное отверстие. Затвор, запирающий ствол, движется против часовой стрелки. Мы уже говорили, что СВД оснащается тремя боевыми упорами, но это не совсем так: в роли третьего используется досылатель патрона. Это решение позволило значительно увеличить площадь боевых упоров, не наращивая их количества. Результатом такого конструкторского решения стала кучная стрельба из СВД с высокой точностью последней.

    В газовую камеру часть попадает часть пороховых газов, которые идут вслед за пулей, после чего создаваемое ими давление просто отбрасывает газовый поршень назад. Вместе с ним уходит и затворная рама. В этот момент происходит открытие ствольного канала посредством поворота затвора, стрелянная гильза выбрасывается, а затворная рама ставит спусковой крючок на боевой взвод (автоспуск). Возвратный механизм отправляет газовый поршень с рамой в их изначальное положение, а затвор при помощи третьего упора посылает в патронник новый патрон с одновременным закрытием канала последнего.

    Затвор поворачивается влево. Боевые упоры при этом заходят в специальные выступы, вырезанные в стенке ствольной коробки. Как оружие, СВД отличается крайней простотой и технологичностью изготовления. Это и по сей день делает честь Евгению Федоровичу.

    Принцип произведения нового выстрела

    Солдату, чтобы снова выстрелить, требуется просто заново нажать на спусковой крючок. Как только он освобождается, его тяга и зацеп вытаскивают шептало, оно поворачивается и разъединяется с боевым взводом. Курок бьет по ударнику, тот накалывает капсюль патрона. Так происходит новый выстрел. Если он был произведен посредством использования последнего патрона, когда затвор движется назад, поднимается специальный упор, за который он цепляется и фиксируется в крайнем заднем положении. Проще говоря, боевая СВД имеет затворную задержку, за отсутствие которой некоторые ругают тот же АКМ.

    Прочие мнения специалистов

    Для своего времени, как считают оружейные эксперты, винтовка имела прекрасные эргономические показатели: она отлично сбалансирована, как влитая сидит в руках, внушая стрелку уверенность, ее легко удерживать на линии огня. Если в роли стрелка выступает действительно тренированный солдат, то за минуту он может произвести вплоть до 30 прицельных, выверенных выстрелов. Если же говорить о замечаниях, касающихся ее длины и практической дальнобойности, то все эти моменты мы обсуждали выше.

    Винтовка эта использовалась во всех вооруженных конфликтах, в которых участвовал СССР, а затем и Российская Федерация, начиная с 1963 года. За это время ее высоко оценили и зарубежные военные эксперты, вследствие чего клоны «драгунова» и его производные оказались на вооружении более трех десятков стран по всему миру. Таким образом, СВД (характеристики которой были рассмотрены в статье) по-прежнему остается легким, надежным и распространенным оружием, которое полностью справляется с теми задачами, для выполнения которых оно создавалось.

    Крупнокалиберная модификация

    Отдельно хотелось бы остановиться на крупнокалиберном варианте легендарной винтовки - СВДК. Это оружие было разработано как раз-таки с целью избавиться от некоторых недостатков прародителя, оставив неизменными прочие характеристики. В частности, конструкторы хотели достичь большей прицельной давности и вероятности поражения целей в бронежилете. Вместо обычного патрона 7,62*54 мм, который используется в обычной СВД, был выбран боеприпас калибра 9,3*64 мм (9СН/7Н33). Вообще, этот патрон уникален для военной практики, так как изначально это был 9,3*64 Brenneke, использовавшийся исключительно в охотничьих целях.

    Впервые он появился в Германии. Произошло это в 1910 году. Автором был Вильгельм Бреннеке, причем разработка велась для винтовки Маузера со скользящим затвором. Аналог такого патрона до сих пор используется в отечественных охотничьих карабинах "Тигр-9", "Лось-9". У получившегося оружия очень много общего со стандартной СВД. Конечно, есть определенные различия в деталях, но связаны они с иным патроном. Так, у СВДК имеется более тяжелый ствол, массивный штампованный магазин, а также сошки с креплениями. Последний элемент значительно увеличивает вес оружия, к чему далеко не все стрелки относятся однозначно. Одним нравится повышенная устойчивость, прочие жалуются на возросшую утомляемость.

    В любом случае данное оружие широкого распространения в войсках не получило. «Виноват» оказался патрон Бреннеке. Дело в том, что его основные положительные качества раскрываются на дистанции до 300 метров. На этом расстоянии прекрасно себя показывает стандартная СВД… С увеличением расстояния резко падает точность и кучность, да и пробивные качества нового боеприпаса оказались куда ниже необходимого. Впрочем, против противника в бронежилете этот патрон показал себя неплохо, так что перспективы у оружия все-таки есть. Однако пока что лучше себя показывает модернизированная СВД. Обзор винтовки на этом можно считать законченным. В нашей статье мы постарались рассмотреть все положительные и отрицательные стороны оружия, которое недавно отметило свой полувековой юбилей.

    www.syl.ru

    Снайперская Винтовка Драгунова Складная/ СВДС. Обзор, фото, видео, характеристики.

    Описание Снайперской Винтовки Драгунова
    Винтовка СВДС. Подборка-1
    Винтовка СВДС с прицелом 1ПН93-3. Подборка-2
    Снайперы с винтовкой СВДС. Подборка-3

    СВДС (индекс ГРАУ-6В3)-российская самозарядная снайперская винтовка, создана в 1991 году. СВДС является одной из модернизацией винтовки СВД для нужд ВДВ РФ, которые хотели получить более компактную винтовку СВД для выполнения своих боевых задач. Винтовка была принята на вооружение армии РФ в 1995 году. Аббревиатура СВДС-расшифровывается, как Снайперская Винтовка Драгунова Складная.

    История создания

    Проблемой винтовки СВД для десантников являлась ее длинные габариты, которые создавали много проблем при десантировании или перевозки в бронетехнике из-за их ограниченного пространства. Проблема транспортировки СВД в бронетехнике острей встала во время войны 1979-1989 году в Афганистане, после чего ГАУ дало задание по созданию укороченной винтовки СВД. За создание новой винтовки взялось два конструкторских бюро. Изначально было создана две модификации СВДС: СВДС-А и СВДС-Д. СВДС-А-"армейская" укороченная винтовка СВД имела ствол длинной 620-мм. Второй вариант винтовки СВДС-Д-"десантная" имела ствол длинной 590-мм. В итоге было принято решении остановиться только на названии СВДС, а длину ствола уменьшит до 565-мм (у штатной винтовки длина ствола 620-мм). Модернизацию винтовки изначально вел ее создатель-Евгений Фёдорович Драгунов, но из-за возраста и болезни он не смог закончить модернизацию винтовку. Закончить работу по модернизации винтовки было поручено Азарию Ивановичу Нестерову имевшего 40 летний опыт работы в области проектирование стрелкового оружия.

    При модернизации винтовки СВД было решено уменьшить размер винтовки за счет установки складного приклада и уменьшения размера ствола. Для решения таких задач было решено увеличить толщину ствола, уменьшит размер ствола и пламегасителя. Увеличение толщины ствола решало проблему колебания ствола, уменьшения нагревания, что положительно влияет на кучности стрельбы. Штатный приклад был заменен на складной трубчатый приклад, который складывался на правую сторону и пистолетную рукоятку. Создание складного приклада оказалась самой сложной задачей, хоть и кажется простой. Приклад должен был промыкаться, так идеально, что бы не создавалось люфтов до и после выстрела, так как люфты значительно снижают кучность во время стрельбы. На прикладе имеется не съемный "щекой", которая фиксируется в положении для стрельбы из оптического или механического прицела. Торец приклада выполнен из полиамида.  Во время модернизации изменению подверглась ствольная коробка, так как нужен было разместить узел крепления складного приклада. Дополнительно изменению подвергся корпус спусковой крючок и спусковой механизм. Для упрощения конструкции и обслуживания газовый регулятор был упразднен, хотя имеются варианты с регулятором. Ствол не предусматривает крепление для штык-ножа, упразднен как архаизм.

    Автоматика

    Автоматика СВДС работает за счет отвода части пороховых газов из канала ствола. Отведённые газы давят на поршень с длинным ходом, который толкает затвор для совершения нового цикла перезарядки. Во время отката происходит отпирание ствола и экстракция гильзы. При откате ствола происходит взвод УСМ и сжатие боевой пружины, которая толкает затвор в исходное боевое положение, при возврате затвор захватывает и досылает новый патрон в канал ствола. Запирание патрона происходит с помощи поворота боевой личинки за выступы ствольной коробки. УСМ куркового типа. Шток поршня не имеет жесткого крепления с затвором, плюс относительной длинный ход затвора- увеличивают время перезарядки (на доли секунды). Увеличение время перезарядки уменьшает отдачу и меньше наносит вреда патрону при его засылании в ствол, что положительно сказывается на кучности стрельбы. Введения огня предусмотрено только полуавтоматическое (одиночный). Для питания винтовки используются металлические коробчатые магазины на 10 патронов. Для прицеливания из винтовки можно устанавливать различные оптические прицелы с помощи крепления "ласточкин хвост", при неисправности оптического прицела можно использовать механический прицел. Безопасность винтовки обеспечивает флажковый предохронитель, который блокирует движение затвора и спускового крючка

    Винтовка СВДС является продолжением винтовки СВД, сохранив все ее главные качества: высокая надежность, простотой обслуживания, хорошими ТТХ для самозарядных винтовок. Винтовку отличает доступная цена и ее конвейерное производство. СВДС предназначена для вооружение средне-подготовленного армейского состава. Винтовка предназначена для ведения огня на дистанции до 1300 метров, эффективная дальность стрельбы 800 метров. Заявленная прицельна дальность стрельбы в 1300 метров возможна при стрельбе по групповым целям или ведения "беспокоящего огня", что бы враг не высовывал голову из укрытия. Винтовка имеет широкое распространение в Армии РФ.

    ТТХ Снайперская Винтовка Драгунова-СВД

     Количество выстрелов  10 патронов
     Калибр ствола  7,62х54 мм, 565-мм длина ствола
     Боевая скорострельность  30 выстрелов в минуту
     Максимальная скорострельность  нет данных
     Прицельная дальность  1300 метров
     Максимальна дальность стрельбы  3800 метров
     Эффективная стрельба   600 метров
     Начальная скорость вылета  810 м/с
     Автоматика   газоотводная, запирание поворотом лечинки
     Вес  4,2 кг-сухой+0,6 кг-прицел+0,2 кг-магазин с патронами
     Энергия пули  3500 Дж
     Размеры  1135 мм-разложенная, 875 мм-сложенная

    warbook.info

Отправить ответ

avatar
  Подписаться
Уведомление о
