ППШ-41 / Пистолет-пулемет Шпагина. Характеристики, обзор, фото, видео.

Детальные фото ППШ-41. Подборка-1
Фото солдат с ППШ-41. Подборка-2

ППШ-41 или Пистолет-Пулемет Шпагина образца 1941 года заказывался для армии под индексом ГАУ 56-А-134. Главным конструктором пистолета-пулемета под патрон 7,62х25 мм ТТ является Шпагин Георгий Семёнович.

В 1940 году от Наркомата вооружения было данное техническое задание оружейникам по созданию нового пистолета-пулемета, который должен был превзойти ППД-34/40 по техническим характеристикам, а также возможности производить новый пистолет-пулемет на заводах не имеющих специализированного оборудования для производства огнестрельного оружия. Так осенью 1940 году комиссии Наркомата вооружения были представлены пистолеты пулемет от Б.Г. Шпитального и Г.С. Шпагин. Первый ППШ появился на свет в августе 1940 года, а в октябре 1940 года была изготовлена первая опытная партии из 25 штук. После полигонных испытаний и проверки эффективности было рекомендовано принять на вооружение пистолет-пулемет системы Шпагина. За время испытаний из одного образца

ППШ было произведено 30 000 выстрелов, после чего ППШ продолжал показывать удовлетворительные результаты по кучности. Пистолет-пулемет не чистили на протяжении 5000 патронов на сухую без смазки, так же подвергали искусственному запылении после чего сохранял безотказность и надежность. По мнению автора статьи за основу для ППШ был выбран пистолет-пулемет Дегтярева, так как ППД был первым пистолетом-пулеметом (дисковой магазин от ППД, кожух для ствола, деревянное ложе, режим огня, секторный прицел). Диски от ППШ и ППД не взаимозаменяемые.

ППШ образца 1941 года был принят на вооружение 21 декабря 1940 года. До конца 1941 года было произведено 90 000 автоматов, а за 1942 год фронт получил еще 1,5млн пистолетов-пулеметов.

ППШ-41

имел автоматику, работающую за счет отдачи свободного затвора. Пере выстрелом боец взводил затвора на заднее шептало. После спуска затвор под действием силы сжатой пружины устремлялся вперед подхватывая патрон из рожка или диска и досылает его в патронник с одновременным ударом бойка по капсюлю. Во время выстрела гильза толкает затвора назад, что бы он совершил новый цикл. Так как скорость вылета пули выше скорости отката затвора, то вылет пули происходит раньше экстракции гильзы. Затвор выдергивает гильзу и отражает ее из корпуса автомата. Пистолет-пулемет Шпагина имеет возможность вести автоматический режим огня-очередями. А так же полуавтоматический режим огня-одиночными спусками. Безопасность ППШ-41 обеспечивает предохранитель, которые интегрирован в сам рычаг затвора, который позволяет ставить затвор на предохранитель в двух положениях (взведённом и не взведённом положении).

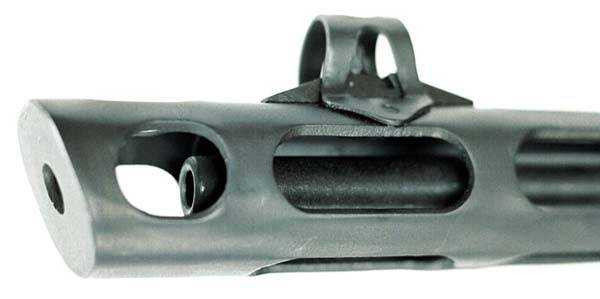

ППШ имеет дульный тормоз-компенсатор уменьшающий отдачу и задирание ствол при стрельбе, что увеличивает кучность при стрельбе очередями. Дульный тормоз-компенсатор очень продуман, так как он изготавливается при холодной штамповке кожуха для ствола и не прикасается к стволу.

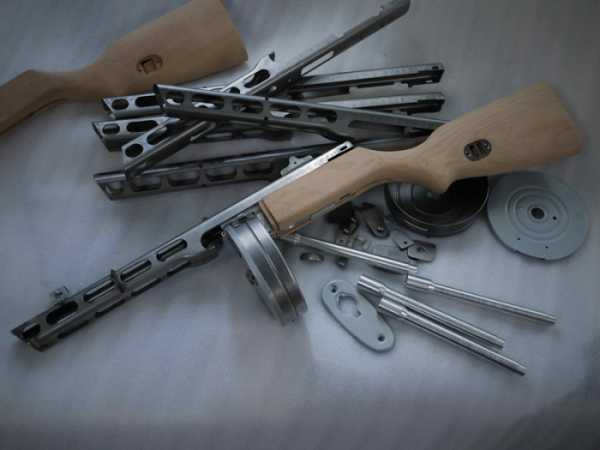

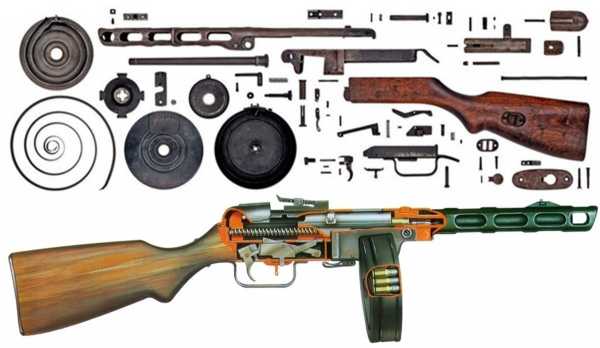

Разборка и автоматика ППШ в разрезе.



Деревянный приклад в основном изготавливали из березы. В торце приклада находился пеналов котором находился ЗИП для ухода за автоматом. Для прицеливания имелся секторный прицел. В первые дни войны использовался откидной прицел с делением от 50 до 500 метров с шагом по 50 метров, который в дальнейшем был заменен прицелом с положением на 100 и 200 метров. Ограничение в 200 метров не означает его мало эффективность-это решение было высших армейских чиновников, что большая прицельная возможность увеличит расход боеприпасов. Данное решение было со сменой 500 метрового прицела на 200 метровый, так как часто приходилось обстреливать колоны противников на удалении или вести огонь в полях. Ствольная коробка была единым целым с кожухом ствола и производилась холодной штамповкой. Кожух ствола обеспечивал сохран ствола от различных ударов, а также уберегал руки бойца от ожогов.

Для питание патронами ППШ-41 использовались магазинные диски от ППД-40 на 71 патрон-индекс ГРАУ 56-М-134Д. Но в боевых условиях они были капризны и не удобны и дороги при производстве. Еще одним важным недостатком дисков являлось их не взаимозаменяемость. Один диск от ППШ мог не подходить к другому пистолету-пулемету, что во время боя явно мешало использовать БК соседнего бойца. Так при отправке на фронт к ППШ подбирали-подгоняли 2 диска. Данная болезнь совместимости дисков через год была решена. «Забивка» патронами во время боя вызвало проблемы, так как для этого надо открыть диск, взвести пружинный механизм и расставить патроны в улитке-потом закрыть его. В конце 1942 году для фронта стали поставлять двухрядные рожки на 35 патронов-индекс ГРАУ 56-М-134Ж. Новые рожки были более удобней и надежней дисковых магазинов, хоть и уступали по емкости патронов. С рожками было проще в плане снаряжения во время боя, да и у товарища можно было одолжить парочку «рогов». Для удобства заряжания рожков можно использовать кнопочный механизм, который сбережет руки нагрузок при «забивке» рожков патронами.

Для производства ППШ требовалось 13,9 кг металла и 7,3 часа работы токаря. ППШ-41 могли производить не профильные цеха и мало квалифицированных сотрудников, основное требование было при изготовлении ствола и затвора.

ППШ-41 обеспечивал эффективный бой до 200 метров. При больших расстояниях увеличивался расход боеприпасов. ППШ-41 имел скорость вылета патрона 500 м/с, против 380 у/с у его немецкого соперника, что позволяло вести более эффективный огонь с сохранением убойности пули. Пистолет-пулемет имел очень высокую скорострельность в своем классе-1000 выстрелов в минуту. За свою скорострельность

ППШ получил прозвище «пожиратель патронов». Большая скорострельность могла привезти к заклинивание, но обеспечивало высокую плотность огня.

При ведении огня бойцу надо было быть внимательным, если рядом с ним находились его товарищи, так как при выстреле в разные стороны вылетала струя газа из дульного тормоза 1,5-2 метра, которая могла порвать барабанную перепонку. ППШ обладает хорошей скорострельность, что показывает его родной брат ВПО-135, так что малая кучность при стрельбе является мифом.

Во время войны ППШ-41 хотели заменить на ППС-43, но так и не смогли, так как производство ППШ было налажено и в этот производственный цикл не стоило вмешиваться.

За время войны было произведено более 6 млн. пистолет-пулеметов система Шпагина. После ВОВ войны его постепенно стали заменять на автомат Калашникова. Автомат поставляли в дружественные страны СССР: Северная Корея, Вьетнам, страны Африки, ОВД. Порядка 10 стран наладили производство

ППШ или конструктивно похожие пистолеты пулеметы.

На территории РФ остатки законсервированных на военных складах ППШ-41 стали переделывать для гражданского населения. Так появился карабин ВПО-135, ППШ-О, а также пневматические газобаллонные винтовки 4,5мм ВПО-512 ППШ-М «Папаша» и МР-562К «ППШ».

Технические характеристики пистолета-пулемета Шпагина ППС-41
 Количество выстрелов  диск-71 патрон, рожок-35 патронов
 Диаметр ствола  7,62х25мм от пистолета ТТ
 Боевая скорострельность  120 выстрелов в минуту
 Максимальная скорострельность  1000 выстрелов в минуту
 Прицельная дальность  200 метров
 Максимальна дальность стрельбы  1500 метров
 Эффективная стрельба   200-300 метров
 Начальная скорость вылета  500 м/с
 Автоматика   свободный затовр, очередями
 Вес  3,6 кг-пустой+0,515 кг рожок или +1,7 кг диск
 Размеры  843 мм



warbook.info

Легендарный ППШ » Военное обозрение

Пистолет-пулемет ППШ-41 — это не просто всем известный (по крайней мере, внешне) автомат времен ВОВ, привычно дополняющий расхожие образы белорусского партизана или красноармейца. Скажем иначе — для того, чтобы все это так и было, нужно было в свое время решить ряд очень серьезных задач.


Каждый вид оружия формирует и тактику своего применения. В то время, когда в СССР создавался пистолет-пулемет, основным и единственным оружием пехотинца была магазинная винтовка. Со времен изобретения пороха и до того времени, несмотря на распространение пулеметов и использование автоматических винтовок (тактически являвшихся облегченной заменой тех же пулеметов), несмотря на совершенство магазинных винтовок, — в руках солдата продолжало оставаться оружие, ведущее только одиночный огонь. Это — сотни лет однозарядного ружья и десятки лет — магазинной винтовки. В этой системе представление об устройстве и тактике применения автомата в пехоте, в какой-то мере сопоставимы с представлениями о четвертом измерении.

Пистолеты-пулеметы появились в конце первой мировой войны. Из-за отсутствия представлений о наиболее выгодной тактике применения нового вида оружия, форма пистолетов-пулеметов тяготела к магазинным винтовкам — те же нескладной приклад и деревянная ложа, а масса и габариты, особенно при использовании барабанных магазинов большой емкости, — не предполагали той маневренности, которую пистолеты-пулеметы приобрели впоследствии.

Идея пистолета-пулемета заключается в использовании в индивидуальном оружии пистолетного патрона для автоматической стрельбы. Малая мощность патрона, в сравнении с винтовочным, позволяет реализовать наиболее простой принцип работы автоматики — отдачу массивного свободного затвора. При этом открывается возможность сделать оружие исключительно простым как конструктивно, так и технологически.

К моменту создания ППШ уже существовали и имели распространение ряд достаточно совершенных и надежных образцов пистолетов-пулеметов. Это и финский пистолет-пулемет Суоми системы А.И.Лахти, и австрийский Штейер-Солотурн C I-100 конструкции Л.Штанге, и немецкие Бергман МП-18/I и МП-28/II конструкции Х.Шмайссера, американский пистолет-пулемет Томпсона и наш советский пистолет-пулемет ППД-40 (и его ранние модификации), выпускавшийся в незначительном количестве.

С оглядкой на внешнюю политику СССР и международную обстановку понятно, что необходимость иметь на вооружении современный образец пистолета-пулемета, хоть и с некоторым опозданием, назрела и в СССР.

Но наши требования к оружию всегда отличались (и будут отличаться) от требований, предъявляемых к оружию в армиях других стран. Это — максимальная простота и технологичность, высокая надежность и безотказность действия в самых тяжелых условиях, и все это — с сохранением самых высоких боевых качеств.

Пистолет-пулемет ППШ был разработан конструктором Г.С.Шпагиным в 1940 г. и проходил испытания наряду с другими образцами пистолетов-пулеметов. По результатам испытаний пистолет-пулемет ППШ был признан наиболее удовлетворяющим поставленным требованиям и рекомендован к принятию на вооружение. Под наименованием «7,62-мм пистолет-пулемет Г.С.Шпагина обр. 1941 г.» он был принят на вооружение в конце декабря 1940 г. Как указывает Д.Н.Болотин («История советского стрелкового оружия»), живучесть сконструированного Шпагиным образца была проверена 30 000 выстрелами, после чего ПП показал удовлетворительную кучность стрельбы и исправное состояние деталей. Надежность автоматики проверялась стрельбой под углами возвышения и склонения в 85 градусов, при искусственно запыленном механизме, при полном отсутствии смазки (все детали промывались керосином и насухо протирались ветошью), отстрелом без чистки оружия 5000 патронов. Все это позволяет судить об исключительной надежности и безотказности оружия наряду с высокими боевыми качествами.

На момент создания пистолета-пулемета ППШ еще не были широко распространены методы и технологии штамповки и холодной обработки металлов. Тем не менее, значительный процент деталей ППШ, в том числе основных, был спроектирован для изготовления холодной штамповкой, и отдельные детали — горячей штамповкой. Так Шпагиным была с успехом реализована новаторская идея создания штампосварного автомата. Пистолет-пулемет ППШ-41 состоял из 87 заводских деталей, при этом в автомате было всего два резьбовых места, резьба — простая крепежная. На обработку деталей требовалось при валовом выпуске 5,6 станко-часов. (Данные приведены из таблицы технологической оценки пистолетов-пулеметов, помещенной в книге Д.Н.Болотина «История советского стрелкового оружия»).

В конструкции пистолета-пулемета ППШ не было дефицитных материалов, не было большого количества деталей, требующих сложной обработки, не использовались цельнотянутые трубы. Его производство могло осуществляться не только на военных заводах, но и на любых предприятиях, имеющих несложное прессово-штамповочное оборудование. Это явилось результатом того простого принципа действия, который позволяет реализовать пистолет-пулемет, с одной стороны, и рационального конструкторского решения — с другой.

Конструктивно пистолет-пулемет ППШ состоит из ствольной и затворной коробок, соединенных шарниром, и в собранном автомате замыкаемых защелкой, размещенной в задней части ствольной коробки, коробки спускового механизма, располагаемой в ложе, под затворной коробкой, и деревянной ложи с прикладом.

В ствольной коробке помещается ствол, дульная часть которого выходит в отверстие направляющей ствола в передней части ствольной коробки, а казенная — проходит в отверстие вкладыша, где зашплинтована осью шарнира. Ствольная коробка одновременно является кожухом ствола, и снабжена прямоугольными вырезами для циркуляции воздуха, охлаждающего ствол во время стрельбы. В передней части косой срез кожуха прикрыт диафрагмой с отверстием для прохождения пули. Такое устройство передней части кожуха служит дульным тормозом-компенсатором. Пороховые газы, воздействуя на наклонную поверхность диафрагмы и истекая вверх и в стороны через вырезы кожуха, снижают отдачу и уменьшают увод ствола вверх.


Затворная коробка ППШ-41

Ствол пистолета-пулемета ППШ — съемный и может отделяться при полной разборке и заменяться на другой. В затворной коробке помещен массивный затвор, поджатый возвратно-боевой пружиной. В тыльной части затворной коробки имеется фибровый амортизатор, смягчающий при стрельбе удар затвора в крайнем заднем положении. На рукоятке затвора смонтировано простое предохранительное устройство, представляющее собой ползун, перемещающийся вдоль рукоятки, который может заходить в передний или задний вырезы ствольной коробки и соответственно замыкать затвор в переднем (по походному) или заднем (взведенном) положении.

В спусковой коробке размещен спусковой механизм и механизм разобщения. Кнопка переключения видов огня выведена перед спусковым крючком и может занимать крайнее переднее положение, соответствующее одиночной стрельбе, и крайнее заднее положение, соответствующее автоматической стрельбе. При перемещении кнопка отводит рычаг разобщителя от гнетка спускового крючка, либо вводит во взаимодействие с ним. При нажатии на спусковой крючок затвор, спущенный с боевого взвода, двигаясь вперед, отклоняет рычаг разобщителя вниз, и последний, если находится в зацеплении с гнетком спускового крючка, отжимает его и тем самым освобождает спусковой рычаг, который возвращается в первоначальное положение.

Первоначально к пистолету-пулемету ППШ был принят барабанный магазин емкостью 71 патрон. Магазин состоит из коробки магазина с крышкой, барабана с пружиной и подавателем и вращающегося диска со спиральным гребнем — улитки. Сбоку на корпусе магазина имеется ушко, служащее для возможности переноски магазинов на поясе при отсутствии сумок. Патроны в магазине размещаются в два ручья, по внешней и внутренней сторонам спирального гребня улитки. При подаче патронов из внешнего ручья улитка вращается вместе с патронами под действием подпружиненного подавателя. Патроны при этом снимаются отгибом коробки, расположенным у приемника, и выводятся в приемник, на линию досылания. После израсходования патронов внешнего ручья вращение улитки прекращается стопором, при этом выход внутреннего ручья совмещается с окном приемника, и патроны выжимаются из внутреннего ручья подавателем, который, не прекращая своего движения, начинает теперь двигаться относительно неподвижной улитки.


ППШ-41 модификация с прибором ночного видения

Для наполнения барабанного магазина патронами требовалось снять крышку магазина, завести барабан с подавателем на два оборота и наполнить улитку патронами — 32 патрона во внутреннем ручье и 39 в наружном. После чего освободить застопоренный барабан и закрыть магазин крышкой. Существовал и несложный прибор для ускорения снаряжения магазина. Но все равно, как видно из описания, снаряжение магазина, само по себе нетрудное, было делом длительным и сложным в сравнении со снаряжением распространенных теперь коробчатых магазинов. Кроме того, с барабанным магазином оружие было достаточно тяжелым и громоздким. Поэтому во время войны к пистолету-пулемету ППШ был принят, наряду с барабанным, значительно более простой и компактный коробчатый секторный магазин емкостью 35 патронов.

Первоначально пистолет-пулемет ППШ был снабжен секторным прицелом, рассчитанным на стрельбу, на дистанцию до 500 м, нарезанный на каждые 50 метров. Во время войны секторный прицел был заменен более простым перекидным целиком с двумя прорезями для стрельбы на 100 и 200 м. Опыт боевых действий показал, что такая дистанция вполне достаточна для пистолета-пулемета и такой прицел, более простой по устройству и технологически, не снижает боевых качеств оружия.


ППШ-41, модификация с искривленным стволом и коробчатым магазином на 35 патронов

Вообще во время войны, в условиях массового производства, при выпуске десятков тысяч ППШ ежемесячно, в конструкцию оружия последовательно вносился целый ряд изменений, направленных на упрощение технологии производства и большую рациональность конструкции некоторых узлов и деталей. Кроме изменения прицела, была также усовершенствована конструкция шарнира, где шплинт был заменен на разрезную пружинную трубку, упростившую крепление и замену ствола. Была изменена защелка магазина, снизившая вероятность случайного нажатия на нее и утери магазина.

Пистолет-пулемет ППШ настолько хорошо зарекомендовал себя на полях сражений, что немцы, вообще широко практиковавшие использование трофейного оружия, от винтовок до гаубиц, охотно использовали советский автомат, и, бывало, немецкие солдаты предпочитали ППШ германским MP-40. Пистолет-пулемет ППШ-41, использовавшийся без конструктивных изменений, имел обозначение MP717(r) («r» в скобках обозначает «russ» — «русский», и использовалось применительно ко всем трофейным образцам советского вооружения).


Барабанный магазин на 71 патрон
Барабанный магазин на 71 патрон в разобранном состоянии

Пистолет-пулемет ППШ-41, переделанный для стрельбы патронами 9х19 «Парабеллум» с использованием штатных магазинов MP, имел обозначение MP41(r). Переделка ППШ, за счет того, что патроны 9х19 «Парабеллум» и 7,62 х 25 ТТ (7,63 х 25 Маузер) созданы на базе одной гильзы и диаметры оснований гильз патронов совершенно идентичны, заключалась только в замене 7,62-мм ствола на 9-мм и установки в приемное окно переходника для немецких магазинов. При этом и переходник, и ствол могли быть сняты и автомат мог быть вновь превращен в 7,62-мм образец.

Пистолет-пулемет ППШ-41, став вторым после пистолета ТТ потребителем пистолетных патронов, потребовал не только неизмеримо большего выпуска этих патронов, но также и создания патронов со специальными типами пуль, которые не требуются для пистолета, но необходимы для пистолета-пулемета, причем не полицейского, а военного образца. Были разработаны и приняты на вооружение, наряду с разработанным ранее для пистолета ТТ патроном с обыкновенной пулей со свинцовым сердечником (П), патроны с бронебойно-зажигательной (П-41) и трассирующей (ПТ) пулями. Кроме того, в конце войны был разработан и освоен в производстве патрон с пулей со стальным штампованным сердечником (Пст). Применение стального сердечника, наряду с экономией свинца, повысило пробивное действие пули.

Из-за острого дефицита цветных металлов и биметалла (стали, плакированной томпаком) и роста потребностей действующей армии в патронах, во время войны был налажен выпуск патронов с биметаллической, а затем и полностью стальной, не имеющей никакого дополнительного покрытия, гильзой. Пули выпускались преимущественно с биметаллической оболочкой, но также и со стальной, без покрытия. Латунная гильза имеет обозначение «гл», биметаллическая — «гж», стальная — «гс». (В настоящее время, применительно к автоматным и винтовочно-пулеметным патронам, сокращением «гс» обозначается гильза стальная лакированная. Это уже другой тип гильзы.) Полное обозначение патронов: «7,62Пгл», «7,62Пгж» и т.д.

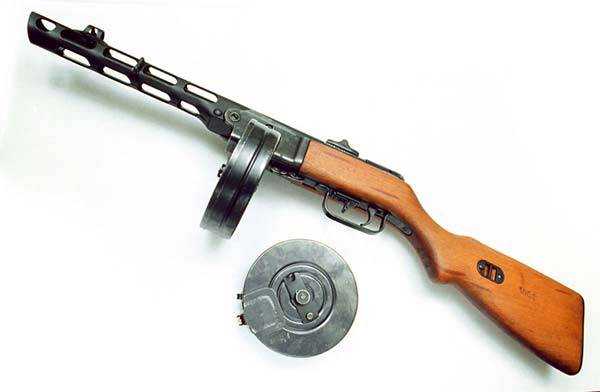

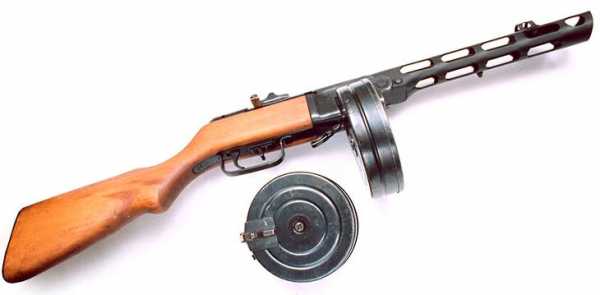

ППШ-41 с барабанным магазином на 71 патрон
ППШ-41 с коробчатым магазином на 35 патронов

topwar.ru

ППШ-41

ППШ-41

ППШ-41 (СССР)

Калибр: 7,62×25 mm TT
Вес: 5,44 кг с барабаном на 71 патрон; 4,3 кг с рожком на 35 патронов; 3,63 кг без магазина; масса барабанного магазина без патронов — 1,15; снаряженного —1,94 кг.
Длина: 842 mm
Длина ствола: 270 mm
Темп стрельбы: 700-900 выстрелов в минуту
Емкость магазина: 71 патрон в барабанном магазине или 35 патронов в рожковом (коробчатом) магазине
Эффективная дальность: 200 метров



Пистолет-пулемет ППШ-41 — это не просто всем известный (по крайней мере, внешне) автомат времен ВОВ, привычно дополняющий расхожие образы белорусского партизана или красноармейца. Скажем иначе — для того, чтобы все это так и было, нужно было в свое время решить ряд очень серьезных задач.

Каждый вид оружия формирует и тактику своего применения. В то время, когда в СССР создавался пистолет-пулемет, основным и единственным оружием пехотинца была магазинная винтовка. Со времен изобретения пороха и до того времени, несмотря на распространение пулеметов и использование автоматических винтовок (тактически являвшихся облегченной заменой тех же пулеметов), несмотря на совершенство магазинных винтовок, — в руках солдата продолжало оставаться оружие, ведущее только одиночный огонь. Это — сотни лет однозарядного ружья и десятки лет — магазинной винтовки. В этой системе представление об устройстве и тактике применения автомата в пехоте, в какой-то мере сопоставимы с представлениями о четвертом измерении.

Пистолеты-пулеметы появились в конце первой мировой войны. Из-за отсутствия представлений о наиболее выгодной тактике применения нового вида оружия, форма пистолетов-пулеметов тяготела к магазинным винтовкам — те же нескладной приклад и деревянная ложа, а масса и габариты, особенно при использовании барабанных магазинов большой емкости, — не предполагали той маневренности, которую пистолеты-пулеметы приобрели впоследствии.

Вырезка из журнала «Техника Молодёжи»

Идея пистолета-пулемета заключается в использовании в индивидуальном оружии пистолетного патрона для автоматической стрельбы. Малая мощность патрона, в сравнении с винтовочным, позволяет реализовать наиболее простой принцип работы автоматики — отдачу массивного свободного затвора. При этом открывается возможность сделать оружие исключительно простым как конструктивно, так и технологически.

К моменту создания ППШ уже существовали и имели распространение ряд достаточно совершенных и надежных образцов пистолетов-пулеметов. Это и финский пистолет-пулемет Суоми системы А.И.Лахти, и австрийский Штейер-Солотурн C I-100 конструкции Л.Штанге, и немецкие Бергман МП-18/I и МП-28/II конструкции Х.Шмайссера, американский пистолет-пулемет Томпсона и наш советский пистолет-пулемет ППД-40 (и его ранние модификации), выпускавшийся в незначительном количестве.

С оглядкой на внешнюю политику СССР и международную обстановку понятно, что необходимость иметь на вооружении современный образец пистолета-пулемета, хоть и с некоторым опозданием, назрела и в СССР.

Но наши требования к оружию всегда отличались (и будут отличаться) от требований, предъявляемых к оружию в армиях других стран. Это — максимальная простота и технологичность, высокая надежность и безотказность действия в самых тяжелых условиях, и все это — с сохранением самых высоких боевых качеств.

Пистолет-пулемет ППШ был разработан конструктором Г.С.Шпагиным в 1940 г. и проходил испытания наряду с другими образцами пистолетов-пулеметов. По результатам испытаний пистолет-пулемет ППШ был признан наиболее удовлетворяющим поставленным требованиям и рекомендован к принятию на вооружение. Под наименованием «7,62-мм пистолет-пулемет Г.С.Шпагина обр. 1941 г.» он был принят на вооружение в конце декабря 1940 г. Как указывает Д.Н.Болотин («История советского стрелкового оружия»), живучесть сконструированного Шпагиным образца была проверена 30 000 выстрелов, после чего ПП показал удовлетворительную кучность стрельбы и исправное состояние деталей. Надежность автоматики проверялась стрельбой под углами возвышения и склонения в 850, при искусственно запыленном механизме, при полном отсутствии смазки (все детали промывались керосином и насухо протирались ветошью), отстрелом без чистки оружия 5000 патронов. Все это позволяет судить об исключительной надежности и безотказности оружия наряду с высокими боевыми качествами.

На момент создания пистолета-пулемета ППШ еще не были широко распространены методы и технологии штамповки и холодной обработки металлов. Тем не менее, значительный процент деталей ППШ, в том числе основных, был спроектирован для изготовления холодной штамповкой, и отдельные детали — горячей штамповкой. Так Шпагиным была с успехом реализована новаторская идея создания штампосварного автомата. Пистолет-пулемет ППШ-41 состоял из 87 заводских деталей, при этом в автомате было всего два резьбовых места, резьба — простая крепежная. На обработку деталей требовалось при валовом выпуске 5,6 станко-часов. (Данные приведены из таблицы технологической оценки пистолетов-пулеметов, помещенной в книге Д.Н.Болотина «История советского стрелкового оружия»).

В конструкции пистолета-пулемета ППШ не было дефицитных материалов, не было большого количества деталей, требующих сложной обработки, не использовались цельнотянутые трубы. Его производство могло осуществляться не только на военных заводах, но и на любых предприятиях, имеющих несложное прессово-штамповочное оборудование. Это явилось результатом того простого принципа действия, который позволяет реализовать пистолет-пулемет, с одной стороны, и рационального конструкторского решения — с другой.

Конструктивно пистолет-пулемет ППШ состоит из ствольной и затворной коробок, соединенных шарниром, и в собранном автомате замыкаемых защелкой, размещенной в задней части ствольной коробки, коробки спускового механизма, располагаемой в ложе, под затворной коробкой, и деревянной ложи с прикладом.

В ствольной коробке помещается ствол, дульная часть которого выходит в отверстие направляющей ствола в передней части ствольной коробки, а казенная — проходит в отверстие вкладыша, где зашплинтована осью шарнира. Ствольная коробка одновременно является кожухом ствола, и снабжена прямоугольными вырезами для циркуляции воздуха, охлаждающего ствол во время стрельбы. В передней части косой срез кожуха прикрыт диафрагмой с отверстием для прохождения пули. Такое устройство передней части кожуха служит дульным тормозом-компенсатором. Пороховые газы, воздействуя на наклонную поверхность диафрагмы и истекая вверх и в стороны через вырезы кожуха, снижают отдачу и уменьшают увод ствола вверх.

Затворная коробка ППШ-41

Ствол пистолета-пулемета ППШ — съемный и может отделяться при полной разборке и заменяться на другой. В затворной коробке помещен массивный затвор, поджатый возвратно-боевой пружиной. В тыльной части затворной коробки имеется фибровый амортизатор, смягчающий при стрельбе удар затвора в крайнем заднем положении. На рукоятке затвора смонтировано простое предохранительное устройство, представляющее собой ползун, перемещающийся вдоль рукоятки, который может заходить в передний или задний вырезы ствольной коробки и соответственно замыкать затвор в переднем (по походному) или заднем (взведенном) положении.

Барабанный магазин на 71 патрон в разобранном состоянии

В спусковой коробке размещен спусковой механизм и механизм разобщения. Кнопка переключения видов огня выведена перед спусковым крючком и может занимать крайнее переднее положение, соответствующее одиночной стрельбе, и крайнее заднее положение, соответствующее автоматической стрельбе. При перемещении кнопка отводит рычаг разобщителя от гнетка спускового крючка, либо вводит во взаимодействие с ним. При нажатии на спусковой крючок затвор, спущенный с боевого взвода, двигаясь вперед, отклоняет рычаг разобщителя вниз, и последний, если находится в зацеплении с гнетком спускового крючка, отжимает его и тем самым освобождает спусковой рычаг, который возвращается в первоначальное положение.

Первоначально к пистолету-пулемету ППШ был принят барабанный магазин емкостью 71 патрон. Магазин состоит из коробки магазина с крышкой, барабана с пружиной и подавателем и вращающегося диска со спиральным гребнем — улитки. Сбоку на корпусе магазина имеется ушко, служащее для возможности переноски магазинов на поясе при отсутствии сумок. Патроны в магазине размещаются в два ручья, по внешней и внутренней сторонам спирального гребня улитки. При подаче патронов из внешнего ручья улитка вращается вместе с патронами под действием подпружиненного подавателя. Патроны при этом снимаются отгибом коробки, расположенным у приемника, и выводятся в приемник, на линию досылания. После израсходования патронов внешнего ручья вращение улитки прекращается стопором, при этом выход внутреннего ручья совмещается с окном приемника, и патроны выжимаются из внутреннего ручья подавателем, который, не прекращая своего движения, начинает теперь двигаться относительно неподвижной улитки.

ППШ-41 модификация с прибором ночного видения

Для наполнения барабанного магазина патронами требовалось снять крышку магазина, завести барабан с подавателем на два оборота и наполнить улитку патронами —32 патрона во внутреннем ручье и 39 в наружном. После чего освободить застопоренный барабан и закрыть магазин крышкой. Существовал и несложный прибор для ускорения снаряжения магазина. Но все равно, как видно из описания, снаряжение магазина, само по себе нетрудное, было делом длительным и сложным в сравнении со снаряжением распространенных теперь коробчатых магазинов. Кроме того, с барабанным магазином оружие было достаточно тяжелым и громоздким. Поэтому во время войны к пистолету-пулемету ППШ был принят, наряду с барабанным, значительно более простой и компактный коробчатый секторный магазин емкостью 35 патронов.

Вырезка из журнала «Техника Молодёжи»

Первоначально пистолет-пулемет ППШ был снабжен секторным прицелом, рассчитанным на стрельбу, на дистанцию до 500 м, нарезанный на каждые 50 метров. Во время войны секторный прицел был заменен более простым перекидным целиком с двумя прорезями для стрельбы на 100 и 200 м. Опыт боевых действий показал, что такая дистанция вполне достаточна для пистолета-пулемета и такой прицел, более простой по устройству и технологически, не снижает боевых качеств оружия.

ППШ-41, модификация с искривленным стволом и коробчатым магазином на 35 патронов

Вообще во время войны, в условиях массового производства, при выпуске десятков тысяч ППШ ежемесячно, в конструкцию оружия последовательно вносился целый ряд изменений, направленных на упрощение технологии производства и большую рациональность конструкции некоторых узлов и деталей. Кроме изменения прицела, была также усовершенствована конструкция шарнира, где шплинт был заменен на разрезную пружинную трубку, упростившую крепление и замену ствола. Была изменена защелка магазина, снизившая вероятность случайного нажатия на нее и утери магазина.

Пистолет-пулемет ППШ настолько хорошо зарекомендовал себя на полях сражений, что немцы, вообще широко практиковавшие использование трофейного оружия, от винтовок до гаубиц, охотно использовали советский автомат, и, бывало, немецкие солдаты предпочитали ППШ германским MP-40.Пистолет-пулемет ППШ-41, использовавшийся без конструктивных изменений, имел обозначение MP717(r) («r» в скобках обозначает «russ» — «русский», и использовалось применительно ко всем трофейным образцам советского вооружения).

Барабанный магазин на 71 патрон

Пистолет-пулемет ППШ-41, переделанный для стрельбы патронами 9х19 «Парабеллум» с использованием штатных магазинов MP, имел обозначение MP41(r). Переделка ППШ, за счет того, что патроны 9х19 «Парабеллум» и 7,62 х 25 ТТ(7,63 х 25 Маузер) созданы на базе одной гильзы и диаметры оснований гильз патронов совершенно идентичны, заключалась только в замене 7,62-мм ствола на 9-мм и установки в приемное окно переходника для немецких магазинов. При этом и переходник, и ствол могли быть сняты и автомат мог быть вновь превращен в 7,62-мм образец.

Пистолет-пулемет ППШ-41, став вторым после пистолета ТТ потребителем пистолетных патронов, потребовал не только неизмеримо большего выпуска этих патронов, но также и создания патронов со специальными типами пуль, которые не требуются для питолета, но необходимы для пистолета-пулемета, причем не полицейского, а военного образца. Были разработаны и приняты на вооружение, наряду с разработанным ранее для пистолета ТТ патроном с обыкновенной пулей со свинцовым сердечником (П), патроны с бронебойно-зажигательной (П-41) и трассирующей (ПТ) пулями. Кроме того, в конце войны был разработан и освоен в производстве патрон с пулей со стальным штампованным сердечником (Пст). Применение стального сердечника, наряду с экономией свинца, повысило пробивное действие пули.

Из-за острого дефицита цветных металлов и биметалла (стали, плакированной томпаком) и роста потребностей действующей армии в патронах, во время войны был налажен выпуск патронов с биметаллической, а затем и полностью стальной, не имеющей никакого дополнительного покрытия, гильзой. Пули выпускались преимущественно с биметаллической оболочкой, но также и со стальной, без покрытия. Латунная гильза имеет обозначение «гл», биметаллическая — «гж», стальная — «гс». (В настоящее время, применительно к автоматным и винтовочно-пулеметным патронам, сокращением «гс» обозначается гильза стальная лакированная. Это уже другой тип гильзы.) Полное обозначение патронов: «7,62Пгл», «7,62Пгж» и т.д.




ППШ-41 с барабанным магазином на 71 патрон




ППШ-41 с коробчатым магазином на 35 патронов



 ________________________________________________________________________________________



________________________________________________________________________________________

Используются технологии uCoz

rusweapon.narod.ru

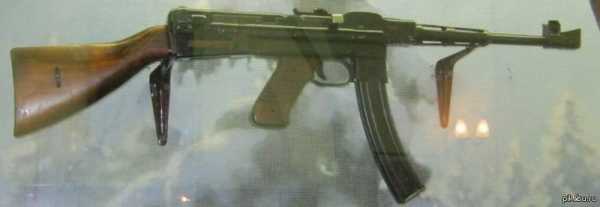

ППШ-2. Малоизвестный пистолет-пулемет Шпагина » Военное обозрение

Пистолет-пулемет Шпагина (ППШ-41) стал одним из символов Красной армии и Великой Отечественной войны. За несколько лет советская оборонная промышленность изготовила свыше 6 миллионов единиц этого оружия, ставшего основным пистолетом-пулеметом в войсках. Несмотря на широкое распространение, ППШ-41 имел некоторые недостатки. Его считали слишком тяжелым (особенно при использовании барабанного магазина) и неудобным для использования экипажами бронетехники. Кроме того, деревянная ложа была подвержена неприятным явлениям, связанным с воздействием влаги.


В самом начале 1942 года, учтя все рекламации с фронта, Г.С. Шпагин создал обновленный вариант своего пистолета-пулемета. Доработанное оружие имело лишь одно отличие от базовой модели: вместо ложи с прикладом на нем был установлен съемный приклад из дерева. По-видимому, проект модернизации ППШ-41 создавался в спешке, из-за чего опытный образец обновленного оружия не смог пройти испытания. С 25 февраля по 5 марта 1942 года Главное артиллерийское управление (ГАУ) провело сравнительные испытания нескольких новых пистолетов-пулеметов, представленных разными конструкторскими коллективами. Кроме Шпагина свои работы представили В.А. Дегтярев, С.А. Коровин, А.И. Судаев и другие. ППШ-41 с новым прикладом не прошел испытания. Крепление приклада было ненадежным и не устроило военных.

После февральских и мартовских испытаний Г.С. Шпагин принял решение провести более серьезную модернизацию своего пистолета-пулемета. Целью второго проекта обновления ППШ-41 стало облегчение и упрощение конструкции, полное избавление или уменьшение количества деревянных деталей, а также оптимизация технологических аспектов производства. Обновленный пистолет-пулемет получил название ППШ-2.

Основой конструкции ППШ-2 стала новая ствольная коробка прямоугольной формы, которую можно было делать холодной штамповкой. Общие принципы работы автоматики остались прежними, но большинство элементов оружия претерпело заметные изменения. В нижней части ствольной коробки крепился узел, объединяющий рукоятку управления огнем, спусковую скобу и приемную шахту магазина. На задней поверхности ствольной коробки был предусмотрен механизм крепления деревянного приклада, позволявший снимать его. В дальнейшем предполагалось разработать складной металлический приклад. Внутри ствольной коробки был предусмотрен объем для хранения шомпола.

ППШ-2 лишился характерного кожуха ствола прямоугольного сечения. Новый укороченный кожух закрывал лишь часть ствола возле ствольной коробки и выполнял функции цевья. Для компенсации подброса ствола ППШ-2 получил оригинальный дульный компенсатор U-образной формы. Предполагалось, что новый компенсатор, имея гораздо более простую конструкцию, по своим характеристикам не будет уступать системе, использованной на базовом ППШ-41.

ППШ-2, как и ППШ-41, имел автоматику со свободным затвором. Конструкция затвора и принцип его работы остались прежними. Огонь должен был вестись с заднего шептала. Во время нажатия спускового крючка затвор находился в крайнем заднем положении и, будучи отпущенным, под напором возвратно-боевой пружины сдвигался вперед. Двигаясь, затвор захватывал патрон из магазина и досылал его в ствол. Ударник жестко крепился в чашечке затвора и бил по капсюлю патрона, когда затвор перемещался в крайнее переднее положение. При движении назад под действием отдачи затвор затормаживался возвратно-боевой пружиной и дополнительным амортизатором из фибры, после чего снова зацеплялся шепталом.

Г.С. Шпагин переделал ударно-спусковой механизм оружия. Для упрощения конструкции, а также из-за особенностей боевого применения пистолетов-пулеметов ППШ-2 лишился возможности ведения огня одиночными выстрелами. Это, в частности, позволило полностью убрать из конструкции несколько деталей переводчика огня. Еще одним способом упрощения конструкции стал новый предохранитель. Его функции исполнял щиток особой формы, расположенный на правой стороне ствольной коробки. Этот щиток мог закрывать окно выброса гильз и щель рукоятки затвора, а также блокировать последнюю в переднем или заднем положении. Для блокировки в щитке имелись два паза.

Нарекания фронтовиков стали причиной отказа от барабанного магазина. ППШ-2 мог использовать только коробчатые магазины емкостью 35 патронов. Модернизированный пистолет-пулемет имел приемную шахту магазина, что не позволяло использовать магазины, разработанные для ППШ-41.

Прицельные приспособления ППШ-2 состояли из фиксированной мушки на стволе, за компенсатором, и подпружиненного целика. Последний позволял вести прицельный огонь на дистанции 100 и 200 метров.

Целью глубокой модернизации пистолета-пулемета Шпагина было не только повышение боевых качеств, но и оптимизация технологии производства. По сравнению с базовым образцом новый ППШ-2 был еще проще в изготовлении. Все металлические детали, за исключением ствола и затвора, можно было штамповать из стальных листов. Сборка оружия осуществлялась клепкой и точечной сваркой. Таким образом, самым трудоемким элементом конструкции стал деревянный приклад сложной формы. Однако планы по дальнейшему развитию проекта предусматривали разработку складного механического приклада, более простого в производстве.

ППШ-2 и несколько других новых пистолетов-пулеметов испытывались комиссией ГАУ с 26 апреля по 12 мая 1942 года. Технологическая сторона нового проекта сразу получила одобрение комиссии. Кроме того, оружие похвалили за уменьшившийся до приемлемого уровня темп стрельбы. Однако другие особенности перспективного пистолета-пулемета специалистов не устроили. Так, кучность при стрельбе короткими очередями сочли недостаточной, а при стрельбе без использования приклада этот параметр выходил за разумные рамки. Надежность работы ППШ-2 снижалась из-за загустения смазки на морозе, а также из-за попадания в ствольную коробку песка. Оригинальный дульный компенсатор эффективно выполнял свои задачи, но при этом давал слишком большую вспышку. Из-за этого ППШ-2 не мог использоваться для стрельбы из танка.

Несмотря на сокращение количества примененных деталей, ППШ-2 не стал легче базовой модели. Снаряженная масса обновленного пистолета-пулемета осталась на прежнем уровне. Вес оружия со снаряженным магазином и дополнительным комплектом не вписывались в требования заказчика.

В итоге общее количество недостатков, на исправление которых не было времени, превысило все имевшиеся преимущества. Г.С. Шпагин попытался исправить некоторые недостатки конструкции, но, как показали дальнейшие события, пистолет-пулемет ППШ-2 и в обновленном виде не устроил военных. В июне 1942 года ГАУ провело войсковые испытания пистолетов-пулеметов, которые помогли сделать окончательный выбор. Комиссия признала лучшим пистолет-пулемет Судаева ППС, который вскоре поступил в серийное производство.

По результатам сравнения нескольких образцов Г.С.Шпагин прекратил работы по проекту ППШ-2. До конца Великой Отечественной войны основным пистолетом-пулеметом Красной армии остался ППШ-41.




По материалам сайтов:
http://ppsh51.com/
http://raigap.livejournal.com/
http://armyman.info/

topwar.ru

История стрелкового оружия. Автомат ППШ (пистолет-пулемет Шпагина)

Шпагин Георгий Семенович (1897-1952) с 1920 г. слесарь опытной мастерской оружейного завода. С 1922 г. участвовал в конструировании 6,5 мм спаренных ручных и танковых пулеметов совместно с В.Г.Дегтяревым. В 1938 г. создавал совместно с Дегтяревым пулемет ДШК кал. 12,7 мм. В 1940-41 г. создал пистолет-пулемет ППШ, в 1943 – осветительный пистолет ОПШ.
Проблему создания компактного оружия с увеличенной плотностью огня на коротких (менее 200 м) дистанциях и военные, и оружейники разных стран пытались решить еще до начала I мировой войны.
В опытных мастерских Англии, Франции и России переделывали спусковые механизмы пистолетов Маузера и Борхарда Люгера для непрерывной стрельбы. Немцы переделали свой пистолет маузер-96 для стрельбы в автоматическом режиме. Все эти системы работали безотказно, но кучность боя оказалась никуда негодной, и к тому же пистолетные стволы при работе очередями перегревались почти мгновенно.


Фото 1. Автомат ППШ



Фото 2. Устройство автомата.



Фото 3. Устройство автомата.


Фото 4. Устройство автомата.


Фото 5. Устройство автомата.


Фото 6. Устройство автомата.


Фото 7. Устройство автомата.


Фото 8. Устройство автомата.


Фото 9. Устройство автомата.


Фото 10. Устройство автомата.


Фото 11. Устройство автомата.


Фото 12. Устройство автомата.


Фото 13. Устройство автомата.


Фото 14. Устройство автомата.


Фото 15. Устройство автомата.


Фото 16. Устройство автомата.


Фото 17. Устройство автомата.


Фото 18. Устройство автомата.


Фото 19. Устройство автомата.


Фото 20. Устройство автомата.


Фото 21. Устройство автомата.

В опытных мастерских Англии, Франции и России переделывали спусковые механизмы пистолетов Маузера и Борхарда Люгера для непрерывной стрельбы. Немцы переделали свой пистолет маузер-96 для стрельбы в автоматическом режиме. Все эти системы работали безотказно, но кучность боя оказалась никуда негодной, и к тому же пистолетные стволы при работе очередями перегревались почти мгновенно.
Первые пистолеты-пулеметы, более-менее пригодные к боевому применению, были разработаны в Италии. В начале 1916 г. итальянские войска получили на вооружение пистолет-пулемет «Виллар Пероза» конструктора А.Ревелли.

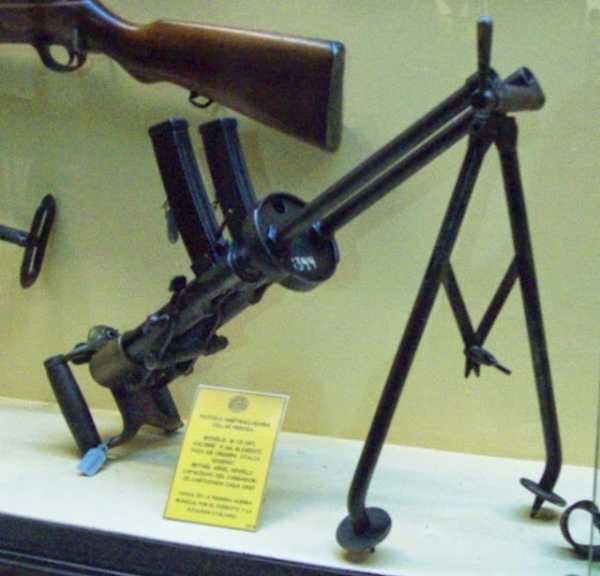

Фото 22. Этот пистолет пулемет представлял собой спаренную установку, на сошках с броневым щитком, стрелявшую 9 мм патронами Глизенти.

Затвор был с фрикционным замедлением, магазин на каждый ствол помещал 25 патронов. Установка обладала хорошей кучностью, впервые была испытана в сражении на реке Изонцо в Италии против австрогерманцев. Из-за большого веса оказалась малоподъемной и широкого распространения не получила.
В 1918 г. в Кайзеровскую армию начал поступать пистолет-пулемет МП-18 конструкции Хуго Шмайсера. Это оружие было более легким, но недальнобойным – до 100 м.


Фото 23. В 1921 г. в Америке появился пистолет-пулемет конструкции Д.Томсона калибра 11,43 мм с магазином на 20, 50 и 100 патронов.

Поначалу в армии Томсон распространения не получил, но зато широко применялся в гангстерских разборках.
Высшие члены военных ведомств всех стран к пистолетам-пулеметам испытывали явное недоверие – дальность огня этого оружия была не более 200-300 м и для общевойскового боя была явно недостаточной. Военные считали, что для обороны пистолет-пулемет еще годится, а для наступления – нет. Эти мнения были опровергнуты в ходе войны между Боливией и Парагваем в 1934 году. Пистолет-пулемет прекрасно зарекомендовал себя не только в наступлении, но и в уличных боях и при отражении кавалерийских атак. Но военные все равно к идее боевого применения пистолета-пулемета относились скептически.
Положение изменилось во время Испанской войны в 1936 г. На этой войне немцы довольно широко использовали бронетехнику, под прикрытием которой близко подходили к позициям республиканцев. На дистанциях в упор (50-100 м) дальнобойность винтовок и пулеметов была уже не нужна, а выгоднее было увеличить плотность огня действием конкретной боевой единицы. Немцы подходили к позициям республиканцев вплотную и буквально «выкаливали» их автоматным огнем. Тактическое превосходство стало явным.
Военные и правительственные чиновники разных стран начали шевелиться. Конструкторы-оружейники призадумались: все автоматы под пистолетный патрон того времени были явно тяжелы, явно недальнобойны, и самое главное – очень дороги в производстве. Все детали выполнялись на фрезерных станках, с использованием большого количества металла и очень медленно. Эти автоматы были громоздки, неуклюжи, неудобны и, как говорят стрелки, «не прикладисты и не прицелисты».
Конструктор оружейных систем Г.С.Шпагин, который по собственной воле взялся изобретать новое оружие, перспективу представлял себе ясно и четко. Из сравнения разных боевых систем у Шпагина складывались твердые взгляды на отдельные узлы автомата. Постепенно в его воображении вырисовалась новая система более совершенного оружия.
Шпагин считал, что автомат должен быть дальнобойным, с хорошей кучностью стрельбы, легким и прикладистым. Но главное, он должен быть очень дешевым и простым в производстве. В его голову пришла мысль – оружие надо штамповать как ложки. Побывав на автозаводе, он увидел, как штампуются кузова автомобилей. Если можно штамповать кузова, можно штамповать и оружие.
Первый макет будущего автомата был сделан в виде картонной карты штамповочной вырубки. В свернутом виде она помещала вырезанные из дерева затвор, спусковой механизм и другие части. Все это конструктор делал у себя дома, никому не показывая, и поговаривают, что у него из-за этого потом были существенные неприятности. Вроде того, что последний чертеж своего автомата ему пришлось делать куском штукатурки на двери тюремной камеры.
В конце концов, работу одобрили. Автомат получился – на государственных испытаниях он выдержал 70 тыс. выстрелов без единой поломки взамен запланированных 50 тыс. Он отличался простотой устройства, в нем отсутствовали резьбовые соединения, а основные детали изготавливались штамповкой. Обращение и уход были чрезвычайно просты. Автомат был удобным и прикладистым, отличался очень точным и кучным боем. Для его производства не требовались дефицитные материалы и сложное оборудование. На изготовление ППШ при массовом производстве затрачивалось всего 7 человеко-часов.
Пистолет-пулемет Шпагина (ППШ) был принят на вооружение Красной Армии в декабре 1940 г. Массовое производство началось в июне 1941 г – перед самым началом Великой Отечественной войны.
Война подтвердила тактическую необходимость пистолет-пулеметов. Тем более, что система Шпагина для ведения общевойскового боя оказалась более эффективной, чем автоматы немецкого, австрийского, итальянского и английского производства. По дальности, точности, и надежности ППШ несопоставимо превосходил все имеющиеся типы автоматов. Производство его все время увеличивалось – благодаря простоте изготовления его «клепали» даже в школьных мастерских. До конца войны было изготовлено несколько миллионов единиц такого оружия.
По устройству пистолет-пулемет Шпагина предельно прост. Принцип действия автоматики – работа свободного затвора. Автомат работает с заднего шептала (или с открытого затвора). Перед выстрелом массивный затвор находится в задней части ствольной коробки, подпирается сжатой возвратно-боевой пружиной и удерживается в таком положении на шептале (спусковом рычаге). При нажатии на спуск шептало опускается, затвор продвигается вперед, выталкивает патрон из-под загибов магазина, досылает его в патронник и ударником, неподвижно закрепленным в чашечке затвора, разбивает капсюль. При выстреле, пока пуля проходит по стволу, затвор отходит назад на 2-3 мм под действием силы отдачи. Когда пуля вылетает из ствола, затвор продолжает по инерции движение назад, извлекает стреляную гильзу, которая затем наталкивается на отражатель и вылетает вверх через выводное окно. Придя к заднему крайнему положению, и по израсходованию импульса отдачи, затвор под воздействием возвратно-боевой пружины снова продвигается вперед и цикл выстрела продолжается. Все это происходит до тех пор, пока спуск нажат и в магазине есть патроны. Если спуск отпустить, шептало (спусковой рычаг) поднимется и остановит затвор во взведенном состоянии.
Все детали автомата помещены внутри ствольной коробки, штампованной из стального листа толщиной 3 мм. Соединения сварные или клепанные. Затвор фрезерованный. Предохранитель защелочного типа. Защелка-предохранитель расположена на рукоятке заряжения (Фото 4) и двигается в ней по фрезерованному низу. Эта защелка надежно стопорит затвор хоть в заднем, хоть в переднем положении.
От чрезмерной вибрации при отходе затвора назад предохраняет специальный буфер-амортизатор, находящийся в задней части ствольной коробки. В разные годы и на разных предприятиях этот буфер изготавливали из фибры, резины, и прочих нестандартных материалов.


Фото 24. Технический разрез пистолет-пулемета ППШ.

Это оружие может стрелять как очередями, так и одиночными выстрелами.


Фото 25. Спусковой механизм ППШ. Верхняя схема показывает работу спускового механизма при одиночной стрельбе. При движении вперед после спуска с боевого взвода затвор опускает переднее плечо разобщителя. При этом заднее плечо разобщителя поднимается и своим скосом утапливает гнеток спускового крючка. Гнеток спускового крючка разобщается с выступом спускового рычага, вследствие чего при отжатом назад спусковом крючке (как показано на схеме) спусковой рычаг под действием пружины поднимается, и затвор, отойдя назад, становится на боевой взвод. Как только затвор, отойдя назад, перестанет воздействовать на разобщитель, последний под действием гнетка спускового крючка несколько поворачивается, причем гнеток упирается в выступ спускового крючка.
Если теперь отпустить спусковой крючок, то он под действием своей пружины поворачивается, причем гнеток спускового рычага пружиной подается вперед, опускает заднее плечо разобщителя и становится над выступом спускового рычага.
При вторичном нажатии на спусковой крючок гнеток рычага опустит рычаг, и затвор будет спущен с боевого взвода, после чего все описанное повторится.
Для обеспечения автоматической стрельбы следует передвинуть переводчик огня, как показано на нижней схеме. Вместе с переводчиком передвинется вперед и разобщитель, вследствие чего его заднее плечо не будет доставать до гнетка спускового крючка. Гнеток спускового крючка будет все время сцеплен с выступом спускового рычага при отжатом назад спусковом крючке (как показано на схеме), спусковой рычаг будет опущен и будет происходить автоматическая стрельба.
Таким образом, в спусковом механизме автомата ППШ роль переводчика сводится к включению и выключению разобщителя.
Для стрельбы из ППШ применяются пистолетные патроны 7,62х25, то есть патроны к пистолету «ТТ».


Фото 26. В первоначальном варианте ППШ имел так называемый барабанный магазин ( Фото 5-7).

Патроны в таком магазине подаются спиральной пружиной. Эта пружина внутренним концом прикреплена к зацепу неподвижной оси магазина; наружный конец спиральной пружины соединен со штампованным зацепом барабана. Перед снаряжением магазина пружина заводится вращением барабана против часовой стрелки на два оборота или на восемь щелчков. Патроны помещаются в двух ручьях улитки. При полностью снаряженном магазине подача патронов происходит следующим образом.
Заведенная спиральная пружина вращает барабан по направлению движения часовой стрелки; при этом подаватель, прикрепленный к барабану, толкает патрон внутреннего ручья улитки. Но патроны во внутреннем ручье улитки перемещаться не могут, так как они удерживаются ограничительным выступом улитки, поэтому вращается вся улитка, подавая патроны из наружного ручья в приемник под загибы горловины. Вращение улитки будет происходить до тех пор, пока ее ограничительный выступ не упрется в стопорный штифт корпуса. Когда улитка остановится, вступает в работу внутренний ручей улитки, так как продолжающийся вращаться барабан подавателем выталкивает патроны из внутреннего ручья в приемник. Емкость барабанного магазина ППШ – 71 патрон.

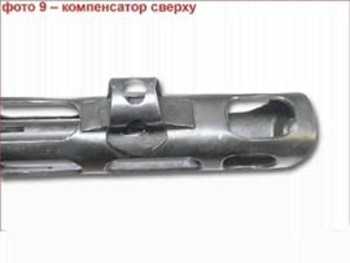

Фото 27. Чтобы автомат не трясло при автоматической стрельбе и для улучшения кучности боя, пистолет-пулемет Шпагина оснащен так называемым дульным компенсатором активного действия (Фото 8-9). При этом удар газовой струи после выхода пули принимается на скошенную поверхность, находящуюся перед дульным срезом. Этот удар дает импульс силы, направленный против действия отдачи, чем достигается уменьшение энергии отдачи всей системы. Отверстия для выхода газов сделаны вверх и в стороны, чтобы пороховые газы не поднимали пыль, которая мешает прицеливанию и демаскирует стрелка. При таком устройстве газы выбрасываются в стороны и в основном вверх, вследствие чего компенсатор получает движение вниз и компенсирует опрокидывающий момент, возникающий под действием отдачи.
При большой емкости магазина и сильном компенсаторе автомат ППШ мог позволить себе большую скорострельность – 700/900 выстрелов в минуту.
Система ППШ непрерывно совершенствовалась. В ходе боевых действий определилось, что секторный винтовочный прицел, насеченный на дальность до 600 м, оказался ненужным,


Фото 28. и он был заменен на откидной прицел упрощенной конструкции на два положения на 100 и 200 м ( Фото 4).
Барабанные магазины при загустении смазки зимой не «проворачивались» внутри, отчего солдаты вместо 71 патрона снаряжали не более 50. Поэтому к ППШ были приняты более простые и надежные секторные магазины емкостью на 35 патронов, снабженные специальными переходниками. Были и другие незначительные усовершенствования.
Утверждать, что пистолет-пулемет ППШ был идеальным, было бы неправильно. Он страдал теми же пороками, что и остальные пистолеты-пулеметы своего времени. Он боялся песка. Он перегревался после отстрела двух барабанных (дисковых) магазинов подряд. Он был все-таки недальнобоен – достать из него можно было метров на 250, не далее. Он был опасен в обращении – при чуть сдвинутой защелке ствольной коробки происходили самопроизвольные выстрелы.
Дисковый (барабанный) магазин снаряжался долго, трудоемко и неудобно. Но этот автомат спас Россию – первые два года войны остановить немцев больше было нечем. Винтовок было мало. С пулеметами была проблема. А ППШ делали массово, на гражданских предприятиях, в школьных мастерских из чего попало и на любом оборудовании.
Автомат ППШ находился на вооружении Советской армии вплоть до 1964 года. Из него до сих пор стреляют в Африке, Азии, Югославии и Вьетнаме. Как это не покажется странным, до недавнего времени он был любимым оружием … итальянских мафиози. За огневую мощь и точность огня они предпочитали его своим же Береттам, израильским УЗИ и Чешским «Скорпионам».
Автору этой статьи в свое время довелось пострелять из ППШ. Автомат удобен в прикладке, его не трясет при автоматической стрельбе, и при определенных навыках из него можно «расписаться» на стенке. Общее впечатление – удовольствие.

Тактико-технические характеристики

Пистолет-пулемета ППШ обр. 1941 г.
Калибр мм – 7,62
Длина мм – 843
Длина ствола – 269
Вес без патронов, кг – 3,63
Емкость магазина, шт 35 и 71.
Вид огня – одиночный и автоматический
Темп стрельбы выстр./мин. – 700/900.
Применяемые боеприпасы – патрон 7,62х25 к пистолету «ТТ».

Алексей Потапов
Спецназ 21 века. Элитная подготовка. НПЦ «Здоровье народа», ООО «ВИПв»

www.vipv.ru

Пистолет-пулемёт Шпагина (ППШ) | Оружие второй мировой войны

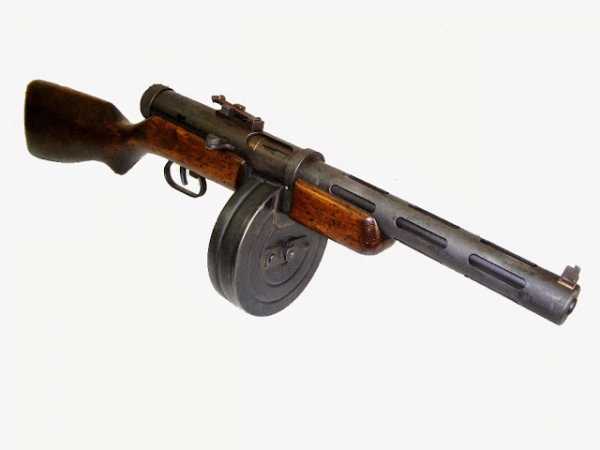

7,62-мм пистолет-пулемёт образца 1941 года системы Шпагина (ППШ) — пистолет-пулемёт, разработанный советским конструктором Георгием Шпагиным, принятый на вооружение в 1941 году и активно использовавшийся в Великой Отечественной войне, а также во многих вооружённых конфликтах послевоенного времени.

История

ППШ был создан как замена ППД-34/40. Основной задачей при разработке этого оружия было создание образца, близкого к ППД или превосходящего его по ТТХ, но при этом дешёвого и пригодного для массового производства, в том числе на непрофильных предприятиях.

В 1940 Наркомат вооружения дал запрос оружейникам на создание пистолета-пулемёта, части которого могли бы быть изготовлены при минимальной механической обработке (что практически означало необходимость применения штампованных деталей). Данный ПП необходимо было сделать настолько простым в производстве, что при необходимости его выпуск могли бы быстро начать на любом машиностроительном предприятии. К осени 1940 года конструкции пистолетов-пулемётов были представлены на рассмотрение конструкторами Г. С. Шпагиным и Б. Г. Шпитальным. Полигонные испытания и технологическая оценка предъявленных к рассмотрению образцов в конце ноября 1940 г. показали, что при близких боевых качествах обоих проектов пистолет-пулёмет Шпагина был намного более технологичен в производстве.

Для производства необходимых 87 деталей требовалось 5,6 станкочасов, в то же время для производства 95 деталей ПП Б. Г. Шпитального требовалось 25,3 станкочасов, то есть почти в пять раз больше.

Конструкция

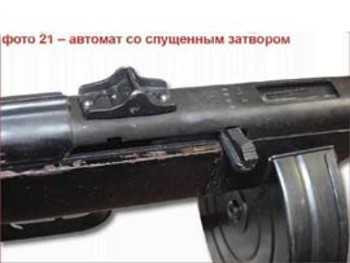

ППШ представляет собой автоматическое ручное огнестрельное оружие, предназначенное для ведения огня очередями и одиночными выстрелами. Автоматика работает на принципе отдачи свободного затвора, то есть экстракция гильзы и перезарядка выполняются за счёт обратного движения незакреплённого затвора после выстрела. Огонь ведётся с заднего шептала (затвор перед выстрелом находится в крайнем заднем положении, после спуска он идёт вперёд, досылает патрон, накалывание капсюля производится в момент завершения досылания), затвор в момент выстрела не фиксируется. Подобная схема часто используется при разработке пистолетов-пулемётов; к примеру, израильский Uzi работает по такому же принципу. При всей своей простоте, такое решение требует использовать массивный затвор, увеличивающий общую массу оружия. Кроме того, оружие, использующее такую схему перезарядки, может выстрелить в результате сильного удара (например, при падении), если от удара затвор из крайнего переднего (нефиксированного) положения откатится по направляющим дальше окна подачи патронов магазина, или из крайнего заднего — сорвётся со стопора.

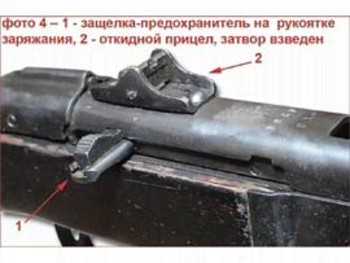

 Как и ППД, ППШ имеет ствольную коробку, слитую с кожухом ствола, массивный свободный затвор с предохранителем на рукоятке заряжания, переводчик огня в спусковой скобе перед спусковым крючком, перекидной прицел, барабанный магазин и деревянную ложу. Но при этом ППШ существенно технологичнее: точной механической обработки требует только ствол, затвор был выполнен на токарном станке с последующей грубой фрезеровкой, а почти все остальные металлические детали могут изготавливаться штамповкой.

Кожух ствола имеет на переднем конце компенсатор отдачи (скошенную пластину с отверстием для прохождения пули, по бокам от которой в кожухе имеются сквозные окна), который, за счёт реактивного действия пороховых газов при выстреле, значительно уменьшает отдачу и «задирание» ствола вверх.

Прицел имеет только две позиции — 100 и 200 метров. С 1942 года Пистолет-пулемёт Шпагина стал комплектоваться не барабанным, а секторным (коробчатым) магазином на 35 патронов, поскольку барабанные магазины были сложны в производстве, менее надёжны, требовали подгонки под конкретный экземпляр автомата (от другого такого же ППШ магазины могли не подходить). При этом, судя по фотографиям того периода, коробчатые магазины встречаются в войсках только начиная с 1944 года.

Характеристика

При прицельной дальности 500 м (у раннего варианта), действительная дальность огня очередями составляет около 200 м, — показатель, ощутимо превосходящий средний уровень оружия этого класса. Кроме того, благодаря использованию патрона 7,62 ТТ, в отличие от 9 мм Парабеллум или .45 АСР (используемых в зарубежных ПП), а также сравнительно длинному стволу, была достигнута значительно большая дульная скорость пули (490 м/с против 380 м/с у МП-40 и 330 м/с у пистолета-пулемёта Томпсона), давшая лучшую настильность траектории, что позволяло одиночным огнём уверенно поражать цель на дистанциях до 300 м, а также вести огонь на большее расстояние, компенсируя понижение точности большей скорострельностью или сосредоточенным огнём нескольких стрелков. Высокая скорострельность, с одной стороны, приводила к большому расходу боеприпасов (за что ПП получил прозвище «пожиратель патронов»), и быстрому перегреву ствола, после чего ППШ начинал «плеваться», с другой — обеспечивала высокую плотность огня, что даёт преимущество в ближнем бою.

 Живучесть ППШ, в особенности с рожковым магазином, весьма высока. Чистый и смазанный ППШ является надёжным оружием. Неподвижно закреплённый боёк является причиной задержек стрельбы при загрязнении чашечки затвора копотью или попадании пыли на загустевшую смазку: по воспоминаниям ветеранов Второй мировой, при передвижении в открытых автомашинах или на броне по грязным дорогам ППШ почти всегда прятали под плащ-палатку.

К недостаткам можно отнести сравнительно большие размеры и массу, сложность замены и снаряжения барабанного магазина, недостаточно надёжный предохранитель, а также возможность самопроизвольного выстрела при падении на твёрдую поверхность, что нередко приводило к несчастным случаям; невысокой живучестью обладал фибровый амортизатор, смягчающий удар затвора по ствольной коробке в заднем положении, после износа амортизатора затвор разбивал заднюю часть коробки.

К преимуществам ППШ можно также отнести большую ёмкость барабанного магазина (71 патрон) по сравнению с МП-40 (32 патрона), но большее количество патронов значительно увеличивало вес и габариты оружия, а надёжность барабанного магазина была сравнительно невысока. «Рожковый» магазин был легче и надёжнее, однако снаряжение его патронами представляло большую сложность из-за перестроения патронов на выходе из двух рядов в один: очередной патрон нужно было подвести под губки движением вниз-назад. С другой стороны, к примеру, магазин системы Шмайссера, использовавшийся в немецких и английских пистолетах-пулемётах, также имел перестроение патронов из двух рядов в один. Для облегчения снаряжения «рожковых» магазинов ППШ существовало специальное приспособление.

Производство ППШ продолжалось в течение всей Великой Отечественной войны. В 1942 году была предложена новая модификация — ППШ-42, несколько изменённого вида, но в конкурсе победил ППС-43, который и был, наряду с ППШ-41, принят на вооружение.

weapon2.ru

Легендарное оружие Победы. Пистолет-пулемет Шпагина (ППШ-41).

9 мая — великий праздник, святой день для всех прогрессивных людей на Земле. В этот день в 1945 году закончилась самая страшная война в истории человечества — война с германским фашизмом, основную тяжесть которой вынесли на своих плечах многонациональный советский народ и его победоносная армия. При этом, нисколько не умаляя значения артиллерии, авиации, бронетанковых войск и флота, нельзя не признать, что главную роль в победе над врагом сыграл «рядовой пехоты Ваня», который грудью защитил свою страну, прошагал пол Европы и освободил мир от коричневой чумы, едва не погрузившей планету в бездну мракобесия. А его «визитной карточкой» стал знаменитый пистолет-пулемет Шпагина (ППШ) – любимое оружие советской пехоты.

Новый класс.
Первый пистолет-пулемет сконструировал в 1915 г. итальянец Ревелли. Он представлял собой спарку небольших пулеметов, стреляющих пистолетными патронами. Этот образец не был принят на вооружение, так как имел ряд существенных недостатков – слишком высокий темп стрельбы (2000 выстр./мин.), вызывавший быстрый перегрев стволов, невысокую меткостью, ввиду плохой устойчивости, и большую массу (6 кг.). Но он положил начало новому классу портативного автоматического оружия стреляющего пистолетными патронами непрерывным пулеметным огнем. При всем многообразии внешних форм, принцип работы автоматики большинства пистолетов-пулеметов одинаков – это использование отдачи свободного затвора. При такой конструкции оружие являет собой предельно простое устройство, обладающее целым рядом достоинств: сравнительной легкостью, высокой огневой производительностью и, в то же время, простотой освоения и эксплуатации, высокой надежностью и дешевизной производства. Однако использование пистолетных патронов и автоматика, основанная на отдаче свободного затвора, обуславливают невысокую дальность и точность стрельбы.

Первый пистолет-пулемет Villar-Perosa M1915, разработанный итальянцем

Ревелли.

Пистолет-пулемет Villar-Perosa M 1915 на сошках.

Теория и практика.
Впервые в боевых условиях пистолеты-пулеметы употребили немцы в конце Первой мировой войны (1914-1918), в качестве оружия для траншейной борьбы. Но война кончилась, и они не успели проявить свои лучшие качества. К тому же, принятие их на вооружение влекло за собой изменения в обучении и тактике пехоты, перестройку военной промышленности. Не в пользу пистолетов-пулеметов был высокий расход боеприпасов (по сравнению с винтовкой) и малая эффективная дальность. Существовал также и чисто психологический фактор: с новым оружием невозможно было выполнять ружейные приемы, столь приятные глазу старых генералов. В период между двумя мировыми войнами в армиях большинства стран мира (в том числе в Германии и СССР) практическое применение пистолетов-пулеметов в бою по-прежнему недооценивалось, а то и прямо отрицалось. Из опыта Первой мировой войны большинство военных теоретиков вынесло убеждение, что будущие войны так же будут позиционными. Исходя из этого, считалось, что главной тенденцией в развитии стрелкового вооружения должно стать увеличение дальнобойности, а пистолеты–пулеметы, с их эффективной дальностью стрельбы до 200 м., больше подходят на роль полицейского оружия, для борьбы с демонстрантами, и в боевых условиях особой ценности не представляют. Однако первые же сражения Второй мировой войны, происходившие в Польше и во Франции, показали на практике, что бои стали носить преимущественно маневренный характер, огневой контакт с применением индивидуального стрелкового оружия редко происходил на дистанции более 200-400 м., а огонь приходилось вести в основном по быстро появляющимся и исчезающим точечным целям. Поражение таких целей требовало высокой скорострельности, которой обладал пистолет-пулемет.
Немецкий пистолет-пулемет Бергманн (Bergmann) MP-18.1 с дисковым магазином (так называемой улиткой) на 32 патрона. Хорошо показал себя в качестве оружия траншейной борьбы во время Первой мировой войны.

Немецкий солдат с пистолетом-пулеметом Бергманн (Bergmann) MP-18. Франция, 1918 г.



Основной противник.   Первыми правильные выводы по боевому применению пистолетов-пулеметов сделали все те же немцы, которые, по сути, и являлись авторами доктрины молниеносной маневренной войны – блицкрига, опробованной ими на практике в Польше и во Франции. Уже в 1940 г. они срочно запустили в массовое производство один из самых удачных на тот момент образцов этого оружия MP-38, разработанный в 1938 г. специалистами фирмы ЭРМА и первоначально предназначавшийся только для вооружения экипажей бронемашин, парашютистов и командиров отделений, взводов и рот пехоты. А так же его более технологичную модификацию — MP-40. И если к началу Второй мировой войны (1939) в частях вермахта имелось всего 8772 пистолета-пулемета, то в её конце (1945) их насчитывалось более 1 миллиона единиц. Первые же пограничные сражения с частями Красной Армии показали, что насыщение линейной пехоты новым оружием было абсолютно верным решением, поскольку на редкие выстрелы наших «трехлинеек» немцы отвечали таким плотным огнем своих пистолетов-пулеметов, что красноармейцы зачастую просто не могли поднять головы. В 1941 г. немецким конструктором Хуго Шмайсером была разработана специальная пехотная модификация MP-41, отличавшаяся от предыдущих наличием более удобного постоянного деревянного приклада вместо складного металлического. Основным достоинством MP-38/40/41, в сравнении с другими образцами подобного оружия, был сравнительно невысокий темп стрельбы (около 400 выстр./мин.), достигавшийся при помощи оригинального демпфера отдачи и положительно сказывавшийся на меткости стрельбы и скорости расхода боеприпасов из коробчатого магазина на 32 патрона. В целом пистолеты пулеметы серии MP-38/40/41, наряду с магазинными винтовками и карабинами системы Маузера, оставались основным оружием немецкой линейной пехоты до самого конца войны.
Карабин Маузер 98K — наряду с пистолетом-пулеметом MP, на протяжении всей Второй мировой войны оставался основным оружием немецкой линейной пехоты.
Немецкий пистолет-пулемет MP-38.
Немецкий пистолет-пулемет MP-40. По сравнению со своим предшественником MP-38, был более технологичным и дешевым в производстве, поскольку многие его детали изготавливались не на фрезеровочном станке, а методом холодной штамповки.
Немецкий пистолет-пулемет MP-41. Лишь эту модель можно по-праву назвать «Шмайсером».

«Финский» опыт.
В предвоенные годы в СССР созданием пистолетов-пулеметов занимался целый ряд талантливых конструкторов. В 1927 году опытный образец пистолета-пулемета создал Ф. В. Токарев, в 1929 году – В. Дегтярёв, в 1930 году – С. Коровин. Но многие отечественные военные специалисты, под влиянием общемировых тенденций, считали в то время, что пистолеты-пулеметы не годятся для вооружения армейских подразделений. Однако тогдашний начальник вооружения Красной Армии И. Уборевич считал иначе. Его усилиями в 1932-1934 гг. на полигонные испытания было представлено 14 образцов отечественных пистолетов-пулеметов. Лучший из них – дегтяревский – в 1935 году приняли на вооружение. Тем не менее, недооценка нового оружия дала о себе знать: оно предназначалось только для командного состава Красной Армии. Заказ, выданный на него промышленности, оказался ничтожен – всего около 300 штук. Оружие, которому через несколько лет суждено было стать основным оружием пехоты, военные встретили не очень доброжелательно. Отдельные конструктивные недостатки, присущие дегтяревскому детищу, ставились в вину самому классу оружия. Поэтому, несмотря на то, что Дегтярев постоянно совершенствовал свой пистолет-пулемет, в начале 1939 года его сняли с производства, изъяли из войск и сдали на склады. Расплачиваться за эту ошибку пришлось дорогой ценой во время зимней советско-финской войны 1939 — 1940 гг. Первые же бои с финнами показали, что в условиях пересеченной лесистой местности пистолет-пулемет оказался незаменимым оружием ближнего боя. Особенно много неприятностей нашим войскам доставили небольшие отряды финских лыжников, вооруженные пистолетами-пулеметами «Суоми» образца 1931 г. с необычайно ёмким дисковым магазином на 71 патрон. Опыт их боевого применения был учтен нашим командованием, и в начале 1940 года модернизированный образец пистолета-пулемета Дегтярева – ППД, с дисковым магазином аналогичным финскому, вновь приняли на вооружение.
Первый серийный образец советского пистолета-пулемета Дегтярева ППД-34 с коробчатым магазином.
Финский пистолет-пулемет Суоми (Suomi) M 31 с ёмким дисковым магазином на 71 патрон доставил немало неприятностей советским войскам во время Зимней войны (1939-1940).


Финский солдат на замаскированной позиции с пистолетом-пулеметом Суоми  (Suomi) М 31, 1944 год.
Пистолет-пулемет Дегтярева ППД-40 с дисковым магазином на 71 патрон.



Рождение ППШ.
Параллельно задание на разработку нового пистолета-пулемета получил в это время и Г. Шпагин. Ему удалось сохранить высокие тактико-технические характеристики дегтяревкого образца и добиться максимального упрощения системы и сокращения трудоёмкости её изготовления. Когда осенью 1940 года появился опытный образец пистолета-пулемета Шпагина – ППШ, он поразил специалистов своей неординарностью. Косой срез кожуха ствола выполнял одновременно и роль дульного тормоза, снижавшего отдачу, и роль компенсатора, препятствовавшего «уводу» ствола вверх во время стрельбы. С помощью этого простого устройства конструктор смог улучшить устойчивость оружия, повысить кучность и меткость огня. Достаточно сказать, что по эффективной дальности стрельбы ППШ в 1,2 – 1, 4 раза превосходил немецкий MP 38/40. Компактный спусковой механизм позволял вести как одиночный, так и непрерывный огонь. Крышка затворной коробки, легко откидывающаяся вверх, упрощала сборку и разборку оружия, сводила к минимуму количество резьбовых соединений, а штампо-сварная конструкция ППШ более чем вдвое снижала трудоемкость его изготовления относительно ППД. В том насколько важным оказалась технологичность нового пистолета-пулемета, советским военным пришлось убедиться очень скоро – 21 декабря 1941 года ППШ был принят на вооружение, а спустя 6 месяцев началась Великая Отечественная война…
Пистолет-пулемет Шпагина ППШ-41 — любимое оружие советской пехоты.

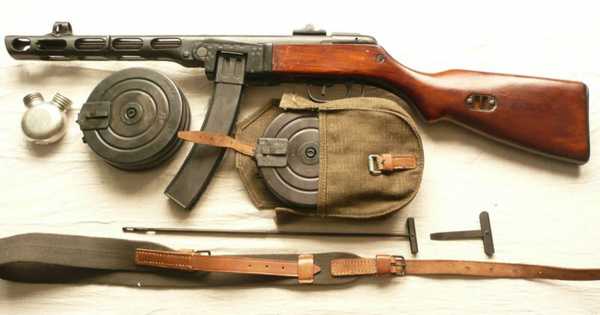

Пистолет-пулемет Шпагина (ППШ-41). На переднем плане брезентовый подсумок на ремне, для ношения дисковых магазинов.
Признавали достоинства советского оружия и по другую сторону линии фронта. Немецкий солдат вооруженный пистолетом-пулеметом Шпагина ППШ-41. Сталинград, осень 1942 года.

Оружие Победы.
С первых дней войны фронт просил автоматов (так тогда называли пистолеты-пулеметы). А их катастрофически не хватало. Вот тогда то и выступила на первый план важнейшая особенность шпагинского творения – замечательная простота и технологичность конструкции, позволявшая изготовлять его не только на крупных оружейных заводах, но и на мелких, ранее сугубо гражданских предприятиях. В течение 1941 года вся советская промышленность выпустила 98644 автомата, из которых на долю ППШ приходилось 92776. А в следующем году количество произведенных пистолетов пулеметов увеличилось в 16 раз (!) и составило 1499269 штук. Всего же за годы второй мировой войны отечественная промышленность выпустила 6 миллионов (!) пистолетов-пулеметов, из которых самым массовым был ППШ. А это в 6 раз больше, чем военная промышленность фашистской Германии. Уже в 1942 году в каждой стрелковой роте «автоматами» вооружался один взвод, а в каждом стрелковом полку – одна рота. Кончились времена, когда фашисты длинными очередями «от пуза» безнаказанно расстреливали позиции наших войск. Советские солдаты получили мощное, простое и главное массовое индивидуальное оружие ближнего боя, с которым защищали Москву и Севастополь, высаживались на «Малую землю», громили немцев под Сталинградом и Курском, освобождали Варшаву и Прагу и, наконец, водружали Красное Знамя победы над поверженным Рейхстагом в Берлине. Оружие, которое поистине стало оружием нашей Победы!!!
Советский солдат Михаил Филиппович Усачев: «Развалинами Рейхстага удовлетворен»! За спиной бойца-связиста пистолет-пулемет Шпагина ППШ-41 с рожковым магазином на 32 патрона.

С праздником Великой Победы!


Автор текста: © Джамбулат Аутлев

Понравилась статья? Добавьте ее в закладки социальных сетей и поделитесь с друзьями. Кнопки социальных сетей внизу.


www.bivouac.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
