Истребитель Су-35: тактико-технические характеристики. Справка

13:1307.07.2008

(обновлено: 19:19 03.08.2008)

503473

Новый российский многофункциональный истребитель последнего поколения 4++ Су-35 в понедельник успешно совершил первый демонстрационный полет.

Новый российский многофункциональный истребитель последнего поколения 4++ Су-35 в понедельник успешно совершил первый демонстрационный полет.

Су-35 является глубоко модернизированной версией истребителя Су-27 и соответствует поколению 4++. В ходе анализа характеристик самолетов были использованы авиационные симуляторы, имитирующие тактико-технические характеристики машин. Они были «вооружены» соответствующими ракетами, а пилоты старались использовать тактику, характерную для пилотов, использующих эти самолеты.

Многофункциональный сверхманевренный истребитель Су-35 предназначен для завоевания господства в воздухе путем уничтожения пилотируемых и беспилотных летательных аппаратов управляемыми ракетами средней дальности и в ближнем воздушном бою, поражения надводных и наземных целей всеми видами вооружения, в первую очередь высокоточным (управляемыми ракетами и корректируемыми бомбами) при ведении автономных и групповых действий в любых метеоусловиях. Кроме того, самолет может использоваться для ведения попутной разведки на сухопутных и морских театрах военных действий.

Само название Су-35 известно достаточно давно. Под таким наименованием почти пятнадцать лет демонстрировался на различных авиасалонах Су-27М. В ходе дальнейшего его совершенствования возникла концепция глубокой модернизации истребителя семейства Су-27.

Важным отличием от предшественников стало применение на Су-35 двигателей АЛ-31ФП. В конструктивном плане этот двигатель является дальнейшим развитием серийного АЛ-31Ф с использованием технологий пятого поколения. Оснащение двигателя поворотным соплом в сочетании с возможностью автоматического дифференциального изменения тяги двух двигателей, так называемого управления разнотягом, обеспечивает управление самолетом во всех плоскостях. В том числе на сверхмалых и околонулевых скоростях полета. Обычные аэродинамические органы управления в таких условиях теряют свою эффективность. При необходимости система управления вектором тяги может быть полностью отключена с фиксацией сопел в нейтральном положении.

Основу системы управления вооружением Су-35 составляет новая радиолокационная станция с фазированной антенной решеткой (ФАР). Она обладает уникальными характеристиками по дальности обнаружения и количеству сопровождаемых целей. Станция представляет собой дальнейшее развитие РЛС «Барс».  ФАР обеспечивает электронное сканирование луча, как по азимуту, так и  углу места. Для увеличения обзора в горизонтальной плоскости реализован дополнительный механический доворот антенны по азимуту посредством гиропривода. В режиме «воздух-воздух» радиолокатор может обнаруживать на встречных курсах на дальностях в 350-400 км и сопровождать (при сохранении непрерывности обзора пространства) до 30 целей, а также вести обстрел восьми из них. «Сверхмалоразмерные» цели с эффективной отражательной поверхностью (порядка сотой доли квадратного метра) обнаруживаются на дальности в 90 км. Это уникальные показатели для современных авиационных радиолокационных станций.

Дополнительные возможности управления  вооружением Су-35 обеспечивает оптико-локационная станция новой разработки, объединяющая теплопеленгатор, лазерный дальномер — целеуказатель и телевизионный канал.

Вооружение Су-35, помимо уже известных ракет «воздух-воздух» средней дальности с активными и полуактивными радиолокационными и тепловыми головками самонаведения, а также ракет ближнего боя (в общей сложности 34 штуки) составят пять новых ракет большой дальности. Номенклатура управляемого вооружения класса «воздух — поверхность» включает 25 противокорабельных и противорадиолокационных ракет средней и большой дальности. В том числе — систему «Клаб», а также одну тяжелую ракету большой дальности типа «Яхонт».

В части корректируемых авиабомб с телевизионным, лазерным и спутниковым наведением Су-35 практически не отличается от сегодняшних Су-30МК. Но, в принципе, на нем могут применяться и новые модели. Эффективность использования корректируемых авиабомб обеспечивается лазерно-телевизионной прицельной станцией. Она размещается в подвесном оптико-электронном контейнере. Станция обеспечивает обнаружение, сопровождение, определение дальности и лазерный подсвет наземных целей.

Максимальная масса боевой нагрузки Су-35 составляет 8000 кг. Размещается  она на 12 точках подвески. Оснащенный двигателями с изменяемым вектором тяги и усовершенствованным бортовым радиоэлектронным комплексом, Су-35 значительно превосходит по возможностям своего прародителя Су-27М. В отличие от предлагаемого сейчас на мировом рынке вооружений Су-30, он более приспособлен для ведения маневренного боя, в том числе и за счет меньшей массы.

Новый истребитель призван занять место между нынешними Су-30МК разных вариантов и перспективными машинами пятого поколения. Су-35 — это самолет поколения «4++», в котором  использовано большое количество технологий пятого поколения,  считают в компании «Сухой». В период 2009-2015 гг.  эти новые технологии обеспечат Су-35 неоспоримые преимущества на мировом авиационном рынке по сравнению с другими многофункциональными истребителями четвертого поколения.

Материал подготовлен на основе информации открытых источников

Все справки>>

ria.ru

реактивный истребитель, технические характеристики (ттх), вес, скорость

Металлический ураган, наделённый исключительной боевой мощью и новаторскими информационно-управляющими системами. Болид, которому под силу преодолеть звуковой барьер без включения форсажа. Бравый воин, способный единовременно атаковать до восьми воздушных целей, и являющийся флагманом ударных авиадивизий России. Всё это многоцелевой современный истребитель – Су35С.

В распоряжении фронтовой авиации ВВС России находится целый ряд современных истребителей. Это заслужившие мировое признание: МиГ-29, МиГ-31, Су-27 и Су-30 СМ. Каждый из них способен эффективно выполнять боевые задачи в современных условиях. Но особое место в авиапарке Российских ВВС занимает самолёт Су-35С четвёртого поколения++.

Содержание статьи

История создания поколения 4++

Базовой моделью для создания самолёта четвёртого поколения+/+, стал многоцелевой истребитель Су-27.

Планер этой модели показал отличные лётные качества, и имел значительные резервы для модернизации, что и привело к созданию нового самолёта на его базе.

Конструкторы последовательно решили следующие задачи:

  • глубокая модернизация планера;
  • автоматизированное управление оперением;
  • активная система безопасности;
  • сверхманёвренность;
  • многофункциональность.

Многое из полезного оборудования Су-27 было решено оставить. Однако серьёзной модернизации избежать не удалось. Первый квартал 2006 года ознаменовался началом работ над первой партией опытных моделей. Истребители Су-35 начали свой путь в городе Комсомольск-на-Амуре на авиационном предприятии имени Ю. А. Гагарина. Данная организация является филиалом компании «Сухой».

Согласно плану конструкторов, лётные испытания должны были начаться к середине 2007 года. Назначенная дата тестовых вылетов оказалась нарушена по уважительным причинам и её пришлось пролонгировать до 2008 года. Вынужденный перенос сроков не помешал показать самолёт Су-35С без полётов на международном авиашоу МАКС-2007.

Первый вылет и первый контракт на покупку новейшего истребителя

Первый прототип поднялся в воздух в середине февраля 2008 г. Пилотировал Су-35 лётчик-испытатель Сергей Богдан, показав хороший результат и высший пилотаж.

На следующий день 20 февраля новейший истребитель впервые продемонстрировали президенту Российской Федерации В. В. Путину в подмосковном городе Жуковский.

К осени того же года на «КнАПО» изготовили второй прототип Су-35 и второго октября он совершил свой первый полёт в дальневосточном небе.

За семь месяцев испытаний второй образец совершил более 100 испытательных вылетов.

На авиасалоне «МАКС-2009» проходящем по традиции в подмосковном городе Жуковский, между военными ведомствами и предприятием «Сухой» был заключён контракт на поставку 48 авиамашин нового поколения Су-35 с 2012 до 2015 год. При своевременном выполнении договора поставки между сторонами рассматривалось заключение повторного аналогичного контракта с 2015 до 2020 года.

Предварительные испытания были окончены спустя год, и в 2010 началось серийное производство. Первые истребители Су-35С увидели свет третьего мая и второго декабря 2011 года. К наименованию самолёта добавилась буква С, означающая серийность.

Согласно контракту, к 2013 году Министерство Обороны России получило 22 из 48 заказанных истребителя. Учитывая выполненные обязательств авиапромышленным предприятием «Сухой» по первому договору и второму аналогичному контракту, к 2016 году на вооружение принято более 65 самолётов Су-35С.

Конструкция и новейшие технологии

Внешний вид истребителя Су-35 внушительный и эстетичный. Он имеет стремительную форму напоминающую хищника с распластанными крыльями, с мускулистой шеей и двумя вертикальными «плавниками» хвостовой части, на которых установлены поворотные рулевые панели.

Дополнительно установлено переднее горизонтальное оперение, что улучшило управляемость самолета. Для планера были использованы наработки Су-27К, истребителя предназначенного для эксплуатации на авианесущих кораблях. Корпус выполнен из титана и алюминия.

Стойки шасси были усилены, подвеска обрела дополнительные надёжные элементы.

Кабина пилота оборудована катапультным креслом К36.

Носовая часть оснащена приёмником воздушного потока в виде копья, который крепится к носовому обтекателю, закрывающего РЛС. Площадь вертикального оперения была увеличена для повышения стабильности и манёвренности. Задний гаргрот пришлось нарастить в диаметре, так как современное оборудование заняло больше объёма, чем предыдущее.

Тормозной парашют тоже изменил свое местоположение, теперь теперь его отсек наверху фюзеляжа, впереди топливного бака. Засекреченное покрытие планера в виде напыления (технология Стелс) существенно снижает радиолокационную и тепловую заметность самолета.

Двигатели

Самолёт Су-35 оборудуется двумя авиадвигателями «АЛ-41Ф1С» с управляемым вектором тяги УВТ. Двухконтурная конструкция турбореактивной силовой установки имеет высокую надежность и тягу. Эти модели аэродвигателей, служат прототипами для истребителей пятого поколения, после соответствующей модернизации. Форсажная и безфорсажная тяги занижены, чтобы не снижать рабочий ресурс.

Скорость сверхзвука достигается без перехода в режим форсаж. Ресурс авиадвигателей 4000 часов, плановое обслуживание проводится через каждые 1000 часов. Управление двухмоторной силовой установкой выполняется в электронно-механическом режиме.

Авионика

Истребители Су-35С оснащены радиолокационной системой РЛС Н035 «Ирбис», которая без труда обнаруживает цель на расстоянии 400 км. Дополняет конструкцию оптико-локационная станция и ОЭИС. Панель приборов в кабине пилота состоит из двух жидкокристаллических экранов. Для большей концентрации пилота, на лобовое стекло выведена голографическая проекция.

Современное оснащение системой контроля и применения оружия состоит из:

  • оптоэлектронной системы;
  • функциональной РЛС;
  • электронного управления.

Мультирежимная РЛС с защитой от помех позволяет автоматически переходить в боевой режим для атаки сухопутных целей. Также система способна обнаружить и сопровождать воздушную цель на расстоянии 400-450 км, и находящиеся на земле объекты от 200 до 250 км.

Боевое оснащение Су-35 остаётся эксклюзивным среди аналогичных истребителей во всём мире и способно поражать:

  • морские;
  • наземные;
  • воздушные цели.

ТТХ в сравнении с аналогами

В таблице указаны: основное описание, особенности, технические характеристики.

Модификации истребителя Су35 / Т10М Су35Б / Т10БМ / Су35С
Длина корпуса, м 22,18 21,95
Размах крыльев, м 14,71 14,76
Высота самолёта, м 6,36 / 6,44 5,93
Фактическая площадь крыла, кв/м 62,05 62,3
Стреловидность крыла, градус 41,97 41,97
Средняя нагрузка на крыло, кг/кв.м 414,50 409,90
Максимальная нагрузка на крыло, кг/кв.м 547,50 610,90
Тяговооруженность средняя T/W 0,98 1,15
Тяговооруженность максимальная T/W 0,75 0,77
Максимальная взлётная масса, кг 33990 34495
Средняя взлётная масса, кг 24690 25320 (ракеты Р-77 и Р-73 по 2 шт.)
Масса без нагрузки, кг 18410 19050
Масса горючего с подвесными баками, кг 14295 14295
Масса горючего без подвесных баков, кг 10252 11520
Полезная нагрузка, кг 8100 8100
Предельная скорость на высоте, км/ч -Мах 2500 / 2.35 2500 / 2.35
Предельная скорость у земли км/ч — Мах 1400 / 1.17 1400 / 1.17 (на высоте 200 м, зафиксировано ГСИ в 2011 г.)
Максимальная скорость без форсажа, км/ч — Мах 1300 / 1.1 превышая 1300 (превышая 1.1)
на первом прототипе Т10БМ
Крейсерская скорость, км/ч — Мах 810-970 / 0.74-0.9
Предельная дальность полёта с одной дозаправкой, км 6350
Предельная дальность полета с подвесными топливными баками, км 4530 4530
Предельная дальность полета без подвесных баков, км 3390 3610 (крейсерская скорость)
Удалённость полета у земли со скоростью — 0.7 Маха, км 1590
Радиус ведения боя, км 1650
Практический потолок, м 18100 18100 / 19100
(зафиксировано на первом этапе ГСИ в 2011 году)
Скороподъемность, м/с 300 300
Разгона на высоте 1000 м при остатке топлива 50%, км/ч -секунд 590-1150 за 13,9 с 590 — 1150 за 13.9 с
1150 -1350 за 8 с
Предельная эксплуатационная перегрузка, G 9
Оценочная площадь ЭПР 0.5-2 кв.м
Разбег, м 390-450 400-450 м (взлетная масса средняя, полный форсаж)
Посадочная дистанция, м 650-700 650-700 (с использованием тормозного парашюта и при средней массе)

Боевое крещение

2016 год стал ответственным для ВКС России, так как были поставлены служебные задачи в Сирии. Для их выполнения туда были направлены новейшие самолёты Су-35С. Базирование самолетов на авиабазе Хмеймим. Российская авиабаза находится в зоне боевых действий и самолеты постоянно находятся в воздухе выполняя операции патрулирования, прикрытия и разведки.

Основная задача «Сушек» состояла в сопровождении и авиационном прикрытии других транспортных и военных самолётов. Министерство Обороны России отмечало, что при становлении пары Су-35 «в противоход» обзорность достигала 360 градусов в радиусе 200 км вокруг.

Появление нового поколения Российских самолётов в Сирийском небе вызвало неподдельный интерес военных атташе зарубежных стран. Были попытки сравнить российский истребитель «Су» и американские самолёты F-15 F/A-18 со стороны иностранных экспертов, что привело к неутешительным выводам для экспертов США.

Министерство обороны, спустя год боевого дежурства новых самолётов в Сирии заявило, что Су-35С полностью соответствуют заявленным характеристикам, и превосходят большинство иностранных аналогов, таких как F-22 Raptor, который относится к пятому поколению. 23 ноября 2017 пара штурмовиков Су-25 выполняли боевую задачу по прикрытию наземных войск. В это время в непосредственной близости штурмовиков появился F-22 Раптор.

Который имитировал атаку, выпускал тепловые ловушки и маневрировал в опасной близости от самолетов ВКС. С авиабазы было подняты дежурные машины. Скорость истребителя Су-35С позволила оперативно достичь места происшествия.

При приближении истребителей Раптор вернулся на базу, прекратив провокационные действия.

Министр обороны России Сергей Шойгу официально заявил о том, что военная операция в Сирии в очередной раз подтвердила высокую квалификацию российской авиации.

Интересные факты Су-35 сравнили с НЛО

Иностранные военные, журналисты и простые люди впервые увидели гордость российской авиации самолёт Су-35С на международном авиасалоне в Ле-Бурже. Все с нетерпением ждали демонстрационного полёта новейшего истребителя.

Пилотировать самолёт поручили всё тому же Сергею Богдану герою России. Российский истребитель демонстрировал фигуры высшего пилотажа, но, когда он неоднократно выполнил «блинчик» — это разворот самолёта практически на месте с радиусом 360 градусов без потери высоты, посетители авиасалона ахнули от восторга. Нет такого самолёта в мире, который мог бы выполнить подобный номер.

Инженер из Франции Кристиан Куновски заявил: «Это не истребитель, а НЛО! Я плакал от восторга впервые в своей жизни». Добавив, что русская машина способна большее в сравнении с Миражом. Таким образом боевые машины завоевали сердца иностранцев на лазурном берегу.

Перспективы модернизации

Учитывая перспективы активного развития мирового авиастроения можно основательно предположить, что нынешний облик Су-35С скорее всего не последний.

Истребители западного производства четвёртого поколения практически все прошли модернизацию по замене радиолокационных станций на современные аналоги и мультифункциональные фазированные антенные решётки. Таким образом новейшие РЛС и АФАР повышают эффективность по нахождению цели и разделяют их на количество сопровождающих самолётов.

Рассматривается интересная идея по установке в воздухозаборник функциональных радаров-блокеров, и установке дополнительного вооружения между воздушными каналами. Используемый двигатель «АЛ-41Ф1С» готов перейти в пятое поколение с незначительной доработкой. Перспективы Су-35С весьма завидны, помимо внутреннего рынка он вызывает нескрываемый интерес у потенциальных покупателей за рубежом.

Видео

warbook.club

Су-35 — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Су-35Су-35

Су-35 (по кодификации НАТО: Flanker-Е+[3]) — российский многоцелевой сверхманёвренный истребитель поколения 4++, без ПГО, с двигателями управляемого вектора тяги (УВТ). Разработан в ОКБ Сухого. Серийный истребитель для ВКС России носит название Су-35С.

Ранее на международных авиасалонах под индексом «Су-35» экспонировался самолёт Су-27М.

«Поколение 4++» является условным и лишь указывает, что по совокупности характеристики истребителя вплотную приближены к характеристикам истребителя пятого поколения. За исключением технологии малой заметности и АФАР, он удовлетворяет большинству требований, предъявляемых к самолётам 5-го поколения[4].

История

Су-35 является глубокой модернизацией платформы Т-10С (первоначально программа глубокой модернизации самолёта Су-27 называлась «Су-35БМ» — большая модернизация)[5].

Сборка первого опытного самолёта Су-35 (б/н 901) была завершена летом 2007 года на «КнААПО им. Ю. А. Гагарина», после чего машина была представлена на авиасалоне МАКС-2007 на статической стоянке.

Первый полёт опытного многофункционального истребителя Су-35 с двигателями ОАО «НПО Сатурн» АЛ-41Ф1С состоялся 19 февраля 2008 года в ЛИИ имени Громова. Самолёт пилотировал Заслуженный лётчик-испытатель РФ Сергей Богдан.

К 2016 году изготовлено 48 истребителей[3]

Оценка истребителя

National Interest назвал Су-35 первым в списке самого опасного вооружения России при гипотетическом конфликте с США, т.к. по мнению экспертов издания Су-35 «экстремально опасный» для любого самолета НАТО за исключением стелс-истребителя F-22. Эксперты указывают на то, что опасность Су-35 связана с очень большой загрузкой ракет «воздух-воздух» дальнего радиуса действия, возможностью пуска ракет на сверхзвуковой скорости, сверхманевренностью и мощными средствами радиоэлектронной борьбы.[6]

Особенности


Истребитель Су-35 является глубокой модернизацией Су-27. Он имеет в значительной степени новый усиленный планер; в отличие от «старого» Су-27М, не имеет переднего горизонтального оперения и тормозного щитка. Торможение при посадке осуществляется отклонением рулей направления в разные стороны.

Су-35С обладает передовой информационно-управляющей системой, радиолокационной станцией с пассивной фазированной антенной решёткой «Н035 Ирбис», а также новыми двигателями АЛ-41Ф1С разработки НПО «Сатурн» с плазменной системой зажигания и управляемым вектором тяги (УВТ). Данные двигатели удовлетворяют требованиям к двигателю для истребителя пятого поколения, в том числе позволяют развивать сверхзвуковую скорость без использования форсажа, однако используют старую электронно-механическую систему управления.

Согласно заявлению КБ «Сухой», назначенный ресурс Су-35 — 6000 лётных часов или 30 лет. Заявленный назначенный ресурс двигателей — 4000 часов.

Конструкция

Планер

См. планер Су-27

Планер Су-35 имеет токопроводящее напыление фонаря кабины, кромки планера покрываются специальными материалами для снижения ЭПР.

Двигатели

На Су-35 установлены два двухконтурных турбореактивных двигателя «АЛ-41Ф1С» с форсажной камерой и всеракурсно управляемым вектором тяги. С целью увеличения числа ракурсов отклонения тяги двигателя и создания псевдо-всеракурсности оси поворота отклоняемых сопел наклонены, что хорошо видно на фотографии (сопла при этом отклоняются вниз-внутрь и вверх-наружу). Данные двигатели являются «упрощённым» вариантом двигателя «АЛ-41Ф1» для истребителя пятого поколения. От него АЛ-41Ф1С отличает сниженная форсажная и бесфорсажная тяга и применение электронно-механической системы управления. Форсажная тяга каждого двигателя АЛ-41Ф1С составляет 14500 кгс, в бесфорсажном режиме максимальная тяга составляет 8800 кгс. Двигатели позволяют истребителю развивать сверхзвуковую скорость без использования форсажа.

  • Ресурс 4000 часов, межремонтный 1000 часов[7].


ВГТД ТА14-130-35 — современный вспомогательный газотурбинный двигатель с эквивалентной мощностью 105 кВт. Двигатель предназначен для использования в ВСУ самолёта Су-35. Обеспечивает кондиционирование кабины и отсеков самолёта и электропитание переменным током 200/115 В мощностью до 30 кВА бортовых потребителей[8].

Авионика

На Су-35 установлена РЛС с пассивной фазированной антенной решеткой Н035 Ирбис, имея дальность обнаружения целей с ЭПР 3 м² до 400 км. В дополнение к радиолокационным средствам используется оптико-локационная станция и ОЭИС.

Самолёт оснащается средствами радиоэлектронной борьбы, а также может оснащаться станциями групповой радиоэлектронной защиты.

Кабина пилота оборудована 3 дисплеями с возможностью работы в многоэкранном режиме и голографическом индикаторе на лобовом стекле.

Самолёт оборудован системой предупреждения об облучении Л-150-35 (вариант исполнения Л-150 (СПО)).

Тактико-технические характеристики

Источники[9][10][11][12][13]

Технические характеристики

Лётные характеристики


Источник: КнААЗ[15]

  • Максимальная скорость:
    • у земли: 1400 км/ч
    • на высоте: 2500 км/ч (M=2,35, при высоте более 11 км)
    • бесфорсажная: 1,1 Маха[16]
  • Дальность полёта:
    • у земли (высота — 200 м, скорость — M=0,7): 1580 км
    • на высоте:
      • без ПТБ: 3600 км
      • с 2 ПТБ-2000 л: 4500 км
  • Практический потолок: 20 000 м
  • Скороподъемность: 280 м/с
  • Длина:
    • разбега (полный форсаж): 450 м
    • пробега (с нормальной взлетной массой, тормозным парашютом, использованием тормозов): 650 м
  • Тяговооружённость (у земли, при н.у.):
    • при нормальной взлётной массе: 1,1
    • при максимальной взлётной массе: 0,811
  • Нагрузка на крыло:
    • при нормальной взлётной массе: 410 кг/м²
    • при максимальной взлётной массе: 611 кг/м²

Вооружение

источник[17]

wiki-org.ru

Су-35 — Википедия РУ

История

Су-35 является глубокой модернизацией платформы Т-10С (первоначально программа глубокой модернизации самолёта Су-27 называлась «Су-35БМ» — большая модернизация)[6].

Сборка первого опытного самолёта Су-35 (б/н 901) была завершена летом 2007 года на «КнААПО им. Ю. А. Гагарина», после чего машина была представлена на авиасалоне МАКС-2007 на статической стоянке.

Первый полёт опытного многофункционального истребителя Су-35 с двигателями ОАО «НПО Сатурн» АЛ-41Ф1С состоялся 19 февраля 2008 года в ЛИИ имени Громова. Самолёт пилотировал Заслуженный лётчик-испытатель РФ Сергей Богдан.

К 2016 году изготовлено 48 истребителей[4]

В декабре 2015 года подписан второй контракт на поставку 50 единиц до 2020 года в ВКС РФ. В ноябре 2015 правительство Индонезии утвердило закупку 12 многофункциональных истребителей Су-35. В 2015 подписан договор на поставку 24 многофункциональных истребителей Су-35 в Китай. В 2016 году планируется передать первые 4 машины.

Конструкция

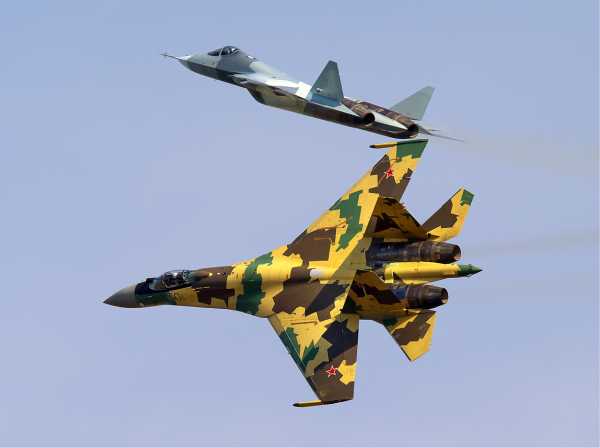

  Российские Су-35 (внизу) и Су-57 (вверху) — истребитель пятого поколения в полёте

Истребитель Су-35 является глубокой модернизацией Су-27. Он имеет в значительной степени новый усиленный планер; в отличие от старого Су-27М, не имеет переднего горизонтального оперения (ПГО) и тормозного щитка (торможение при посадке осуществляется отклонением рулей направления в разные стороны).

Согласно заявлению КБ «Сухой», назначенный ресурс Су-35 — 6000 лётных часов или 30 лет. Заявленный назначенный ресурс двигателей — 4000 часов.

Планер

См. планер Су-27

Планер Су-35 имеет токопроводящее напыление фонаря кабины, кромки планера покрываются специальными материалами для снижения эффективной площади рассеяния.

Двигатели

На Су-35 установлены два двухконтурных турбореактивных двигателя «АЛ-41Ф1С» с форсажной камерой и всеракурсно управляемым вектором тяги. С целью увеличения числа ракурсов отклонения тяги двигателя и создания псевдо-всеракурсности оси поворота отклоняемых сопел наклонены, что хорошо видно на фотографии (сопла при этом отклоняются вниз-внутрь и вверх-наружу). Данные двигатели являются «упрощённым» вариантом двигателя «АЛ-41Ф1» для истребителя пятого поколения. От него АЛ-41Ф1С отличает сниженная форсажная и бесфорсажная тяга и применение электронно-механической системы управления. Форсажная тяга каждого двигателя АЛ-41Ф1С составляет 14 500 кгс, в бесфорсажном режиме максимальная тяга составляет 8800 кгс. Двигатели позволяют истребителю развивать сверхзвуковую скорость без использования форсажа.

  • Ресурс 4000 часов, межремонтный 1000 часов[7].

  Су-35С ВВС России в окраске принятой с 2010 по 2013 года

ВГТД ТА14-130-35 — современный вспомогательный газотурбинный двигатель с эквивалентной мощностью 105 кВт. Двигатель предназначен для использования в ВСУ самолёта Су-35. Обеспечивает кондиционирование кабины и отсеков самолёта и электропитание переменным током 200/115 В мощностью до 30 кВА бортовых потребителей[8].

Авионика

Су-35С обладает передовой информационно-управляющей системой, радиолокационной станцией с пассивной фазированной антенной решёткой «Н035 Ирбис», а также новыми двигателями АЛ-41Ф1С разработки НПО «Сатурн» с плазменной системой зажигания и управляемым вектором тяги (УВТ). Данные двигатели удовлетворяют требованиям к двигателю для истребителя пятого поколения, в том числе позволяют развивать сверхзвуковую скорость без использования форсажа, однако используют старую электронно-механическую систему управления.

На Су-35 установлена РЛС с пассивной фазированной антенной решёткой Н035 Ирбис, имея дальность обнаружения целей с ЭПР 3 м² до 400 км. В дополнение к радиолокационным средствам используется оптико-локационная станция и ОЭИС.

Самолёт оснащается средствами радиоэлектронной борьбы, а также может оснащаться станциями групповой радиоэлектронной защиты.

Кабина пилота оборудована 3 дисплеями с возможностью работы в многоэкранном режиме и голографическом индикаторе на лобовом стекле.

Самолёт оборудован системой предупреждения об облучении Л-150-35 (вариант исполнения Л-150 (СПО)).

Тактико-технические характеристики

Источники[9][10][11][12][13]

  Су-35С на праздновании столетия ВВС России.

Технические характеристики

Лётные характеристики

Источник: КнААЗ[15]

  • Максимальная скорость:
    • у земли: 1400 км/ч
    • на высоте: М=2.25, H=11 000 метров
    • бесфорсажная: 1,1 Маха[16]

Время разгона на высоте 1000 м, при остатке топлива 50% от нормальной заправки, секунд

от 600 км/ч до 1100 км/ч 13,8
от 1100 км/ч до 1300 км/ч 8
  • Дальность полёта:
    • у земли (высота — 200 м, скорость — M=0,7): 1580 км
    • на высоте:
      • без ПТБ: 3600 км
      • с 2 ПТБ-2000 л: 4500 км
  • Практический потолок: 20 000 м
  • Скороподъёмность: 280 м/с
  • Длина:
    • разбега (полный форсаж): 450 м
    • пробега (с нормальной взлётной массой, тормозным парашютом, использованием тормозов): 650 м
  • Тяговооружённость (у земли, при н. у.):
    • при нормальной взлётной массе: 1,1
    • при максимальной взлётной массе: 0,811
  • Нагрузка на крыло:
    • при нормальной взлётной массе: 410 кг/м²
    • при максимальной взлётной массе: 611 кг/м²

Вооружение

источник[17][18]

Авионика

На истребителях Су-35С используется радиолокационная станция с пассивной фазированной антенной решёткой Н035 Ирбис.

Характеристики РЛС:

  • Диапазон частот: X (8—12 ГГц)
  • Диаметр ФАР: 900 мм
  • Углы обзора: ±60° (электронное), ±120° (с гидроприводом)
  • Средняя мощность: 5000 Вт
  • Пиковая мощность: 20 000 Вт
  • Дальность обнаружения целей:
    • с ЭПР 3 м²:
      • на встречных курсах: 350—400 км (в зоне 100 кв. градусов, на фоне неба)
      • на догонных: 150 км[19]
    • с ЭПР 0,01м²: до 90 км[20]
  • Цели:
    • Обнаружение и целеуказание: 4 наземные или 30 воздушных
    • Одновременный обстрел: ракетами с полуактивной головкой самонаведения (Р-27Р, Р-27ЭР) — не более 2 целей; ракетами с активной головкой самонаведения (Р-77, РВВ-АЕ, РВВ-СД, Р-37) — не более 8.
  • ОЛС позволяет сопровождать 4 воздушные цели на дальности до 80 км. Су-35 имеет систему предупреждения о ракетном нападении (датчики ИК-диапазона).
  • В самолёте возможно применение подвесных контейнеров РЭБ.

Производство

В 2009 году «Сухой» заключил соглашение с Министерством обороны на поставку 48 истребителей Су-35С, срок поставки — к концу 2015 года в ВВС России должны поступить 48 таких истребителей.

В декабре 2015 года подписан второй контракт на поставку в ВКС РФ 50 единиц, до 2020 года[21]

Информация в этой статье или некоторых её разделах устарела.

Вы можете помочь проекту, обновив её и убрав после этого данный шаблон.

Экспорт

В ноябре 2015 подписан контракт на поставку 24 истребителей Су-35 в Китай[22][23]; стоимость контракта — около 2,5 млрд долл.[24]. По состоянию на декабрь 2017 года заказчику поставлены 14 машин[25].

В феврале 2018 года подписан контракт на поставку 11 истребителей Су-35 в Индонезию; стоимость контракта — 1,1 млрд долл.[26]

Индия и Малайзия также могут приобрести самолёты Су-35, потенциальные заказчики активизировались после успешного применения этой техники Воздушно-космическими силами России в Сирии[источник не указан 340 дней].

На вооружении

  Страны эксплуатанты Су-35.

  •   ВВС НОАК — 14 единиц, по состоянию на начало 2018 года. Выполняется контракт на поставку 24 единиц.[32][33][34].

Аварии и происшествия

  • 26 апреля 2009 года на аэродроме «Дзёмги» в Комсомольске-на-Амуре потерпел аварию третий лётный экземпляр (прототип) Су-35-4 б/н 904. При скоростной пробежке с использованием форсажа самолёт сошёл с взлётно-посадочной полосы и столкнулся с препятствием. Причиной аварии стал отказ системы управления двигателем, вследствие чего не был отключён форсаж. Лётчик-испытатель Евгений Фролов успел катапультироваться[35][36][37].

Боевое применение

Галерея

  • Су-35С на праздновании столетия ВВС России

Оценка истребителя

Журнал National Interest назвал Су-35 первым в списке самого опасного вооружения России при гипотетическом конфликте с США, так как по мнению экспертов издания Су-35 «экстремально опасный» для любого самолёта НАТО, за исключением стелс-истребителя F-22. Эксперты указывают на то, что опасность Су-35 связана с очень большой загрузкой ракет «воздух-воздух» дальнего радиуса действия, возможностью пуска ракет на сверхзвуковой скорости, сверхманёвренностью и мощными средствами радиоэлектронной борьбы.[39]

См. также

Литература

  • Ильин В. Крайний в IV поколении (рус.) // Арсенал : журнал. — 2012. — Т. 32, № 02. — С. 36—41.

Ссылки

Примечания

http-wikipediya.ru

Су-35 — WiKi

История

Су-35 является глубокой модернизацией платформы Т-10С (первоначально программа глубокой модернизации самолёта Су-27 называлась «Су-35БМ» — большая модернизация)[6].

Сборка первого опытного самолёта Су-35 (б/н 901) была завершена летом 2007 года на «КнААПО им. Ю. А. Гагарина», после чего машина была представлена на авиасалоне МАКС-2007 на статической стоянке.

Первый полёт опытного многофункционального истребителя Су-35 с двигателями ОАО «НПО Сатурн» АЛ-41Ф1С состоялся 19 февраля 2008 года в ЛИИ имени Громова. Самолёт пилотировал Заслуженный лётчик-испытатель РФ Сергей Богдан.

К 2016 году изготовлено 48 истребителей[4]

В декабре 2015 года подписан второй контракт на поставку 50 единиц до 2020 года в ВКС РФ. В ноябре 2015 правительство Индонезии утвердило закупку 12 многофункциональных истребителей Су-35. В 2015 подписан договор на поставку 24 многофункциональных истребителей Су-35 в Китай. В 2016 году планируется передать первые 4 машины.

Конструкция

  Российские Су-35 (внизу) и Су-57 (вверху) — истребитель пятого поколения в полёте

Истребитель Су-35 является глубокой модернизацией Су-27. Он имеет в значительной степени новый усиленный планер; в отличие от старого Су-27М, не имеет переднего горизонтального оперения (ПГО) и тормозного щитка (торможение при посадке осуществляется отклонением рулей направления в разные стороны).

Согласно заявлению КБ «Сухой», назначенный ресурс Су-35 — 6000 лётных часов или 30 лет. Заявленный назначенный ресурс двигателей — 4000 часов.

Планер

См. планер Су-27

Планер Су-35 имеет токопроводящее напыление фонаря кабины, кромки планера покрываются специальными материалами для снижения эффективной площади рассеяния.

Двигатели

На Су-35 установлены два двухконтурных турбореактивных двигателя «АЛ-41Ф1С» с форсажной камерой и всеракурсно управляемым вектором тяги. С целью увеличения числа ракурсов отклонения тяги двигателя и создания псевдо-всеракурсности оси поворота отклоняемых сопел наклонены, что хорошо видно на фотографии (сопла при этом отклоняются вниз-внутрь и вверх-наружу). Данные двигатели являются «упрощённым» вариантом двигателя «АЛ-41Ф1» для истребителя пятого поколения. От него АЛ-41Ф1С отличает сниженная форсажная и бесфорсажная тяга и применение электронно-механической системы управления. Форсажная тяга каждого двигателя АЛ-41Ф1С составляет 14 500 кгс, в бесфорсажном режиме максимальная тяга составляет 8800 кгс. Двигатели позволяют истребителю развивать сверхзвуковую скорость без использования форсажа.

  • Ресурс 4000 часов, межремонтный 1000 часов[7].

  Су-35С ВВС России в окраске принятой с 2010 по 2013 года

ВГТД ТА14-130-35 — современный вспомогательный газотурбинный двигатель с эквивалентной мощностью 105 кВт. Двигатель предназначен для использования в ВСУ самолёта Су-35. Обеспечивает кондиционирование кабины и отсеков самолёта и электропитание переменным током 200/115 В мощностью до 30 кВА бортовых потребителей[8].

Авионика

Су-35С обладает передовой информационно-управляющей системой, радиолокационной станцией с пассивной фазированной антенной решёткой «Н035 Ирбис», а также новыми двигателями АЛ-41Ф1С разработки НПО «Сатурн» с плазменной системой зажигания и управляемым вектором тяги (УВТ). Данные двигатели удовлетворяют требованиям к двигателю для истребителя пятого поколения, в том числе позволяют развивать сверхзвуковую скорость без использования форсажа, однако используют старую электронно-механическую систему управления.

На Су-35 установлена РЛС с пассивной фазированной антенной решёткой Н035 Ирбис, имея дальность обнаружения целей с ЭПР 3 м² до 400 км. В дополнение к радиолокационным средствам используется оптико-локационная станция и ОЭИС.

Самолёт оснащается средствами радиоэлектронной борьбы, а также может оснащаться станциями групповой радиоэлектронной защиты.

Кабина пилота оборудована 3 дисплеями с возможностью работы в многоэкранном режиме и голографическом индикаторе на лобовом стекле.

Самолёт оборудован системой предупреждения об облучении Л-150-35 (вариант исполнения Л-150 (СПО)).

Тактико-технические характеристики

Источники[9][10][11][12][13]

  Су-35С на праздновании столетия ВВС России.

Технические характеристики

Лётные характеристики

Источник: КнААЗ[15]

  • Максимальная скорость:
    • у земли: 1400 км/ч
    • на высоте: М=2.25, H=11 000 метров
    • бесфорсажная: 1,1 Маха[16]

Время разгона на высоте 1000 м, при остатке топлива 50% от нормальной заправки, секунд

от 600 км/ч до 1100 км/ч 13,8
от 1100 км/ч до 1300 км/ч 8
  • Дальность полёта:
    • у земли (высота — 200 м, скорость — M=0,7): 1580 км
    • на высоте:
      • без ПТБ: 3600 км
      • с 2 ПТБ-2000 л: 4500 км
  • Практический потолок: 20 000 м
  • Скороподъёмность: 280 м/с
  • Длина:
    • разбега (полный форсаж): 450 м
    • пробега (с нормальной взлётной массой, тормозным парашютом, использованием тормозов): 650 м
  • Тяговооружённость (у земли, при н. у.):
    • при нормальной взлётной массе: 1,1
    • при максимальной взлётной массе: 0,811
  • Нагрузка на крыло:
    • при нормальной взлётной массе: 410 кг/м²
    • при максимальной взлётной массе: 611 кг/м²

Вооружение

источник[17][18]

Авионика

На истребителях Су-35С используется радиолокационная станция с пассивной фазированной антенной решёткой Н035 Ирбис.

Характеристики РЛС:

  • Диапазон частот: X (8—12 ГГц)
  • Диаметр ФАР: 900 мм
  • Углы обзора: ±60° (электронное), ±120° (с гидроприводом)
  • Средняя мощность: 5000 Вт
  • Пиковая мощность: 20 000 Вт
  • Дальность обнаружения целей:
    • с ЭПР 3 м²:
      • на встречных курсах: 350—400 км (в зоне 100 кв. градусов, на фоне неба)
      • на догонных: 150 км[19]
    • с ЭПР 0,01м²: до 90 км[20]
  • Цели:
    • Обнаружение и целеуказание: 4 наземные или 30 воздушных
    • Одновременный обстрел: ракетами с полуактивной головкой самонаведения (Р-27Р, Р-27ЭР) — не более 2 целей; ракетами с активной головкой самонаведения (Р-77, РВВ-АЕ, РВВ-СД, Р-37) — не более 8.
  • ОЛС позволяет сопровождать 4 воздушные цели на дальности до 80 км. Су-35 имеет систему предупреждения о ракетном нападении (датчики ИК-диапазона).
  • В самолёте возможно применение подвесных контейнеров РЭБ.

Производство

В 2009 году «Сухой» заключил соглашение с Министерством обороны на поставку 48 истребителей Су-35С, срок поставки — к концу 2015 года в ВВС России должны поступить 48 таких истребителей.

В декабре 2015 года подписан второй контракт на поставку в ВКС РФ 50 единиц, до 2020 года[21]

Информация в этой статье или некоторых её разделах устарела.

Вы можете помочь проекту, обновив её и убрав после этого данный шаблон.

Экспорт

В ноябре 2015 подписан контракт на поставку 24 истребителей Су-35 в Китай[22][23]; стоимость контракта — около 2,5 млрд долл.[24]. По состоянию на декабрь 2017 года заказчику поставлены 14 машин[25].

В феврале 2018 года подписан контракт на поставку 11 истребителей Су-35 в Индонезию; стоимость контракта — 1,1 млрд долл.[26]

Индия и Малайзия также могут приобрести самолёты Су-35, потенциальные заказчики активизировались после успешного применения этой техники Воздушно-космическими силами России в Сирии[источник не указан 340 дней].

На вооружении

  Страны эксплуатанты Су-35.

  •   ВВС НОАК — 14 единиц, по состоянию на начало 2018 года. Выполняется контракт на поставку 24 единиц.[32][33][34].

Аварии и происшествия

  • 26 апреля 2009 года на аэродроме «Дзёмги» в Комсомольске-на-Амуре потерпел аварию третий лётный экземпляр (прототип) Су-35-4 б/н 904. При скоростной пробежке с использованием форсажа самолёт сошёл с взлётно-посадочной полосы и столкнулся с препятствием. Причиной аварии стал отказ системы управления двигателем, вследствие чего не был отключён форсаж. Лётчик-испытатель Евгений Фролов успел катапультироваться[35][36][37].

Боевое применение

Галерея

  • Су-35С на праздновании столетия ВВС России

Оценка истребителя

Журнал National Interest назвал Су-35 первым в списке самого опасного вооружения России при гипотетическом конфликте с США, так как по мнению экспертов издания Су-35 «экстремально опасный» для любого самолёта НАТО, за исключением стелс-истребителя F-22. Эксперты указывают на то, что опасность Су-35 связана с очень большой загрузкой ракет «воздух-воздух» дальнего радиуса действия, возможностью пуска ракет на сверхзвуковой скорости, сверхманёвренностью и мощными средствами радиоэлектронной борьбы.[39]

См. также

Литература

  • Ильин В. Крайний в IV поколении (рус.) // Арсенал : журнал. — 2012. — Т. 32, № 02. — С. 36—41.

Ссылки

Примечания

ru-wiki.org

35 — это… Что такое Су-35?

Если Вы ищете статью о первом варианте Су-35 (с ПГО), см. Су-27М.

Су-35 (по кодификации НАТО: Flanker-E+[4]) — российский реактивный сверхманевренный многоцелевой истребитель поколения 4++, разработанный в ОКБ Сухого, является глубокой модернизацией платформы Т-10С.

Первоначально самолёт назывался Су-35БМ (Большая Модернизация), во избежание путаницы с Су-27М, который на международных авиасалонах экспонировался под индексом «Су-35», однако сейчас официальное название — Су-35 (без каких-либо буквенных индексов)[5][6]. Модификация для ВВС России обозначается как Су-35С.

«Поколение 4++», к которому относится Су-35, является условным и лишь указывает на то, что по совокупности своих характеристик (ZOCT Scoring by 5th Gen Metrics) истребитель Су-35 вплотную приближен к истребителю пятого поколения, так как, за исключением стелс-технологии, он удовлетворяет большинству требований, предъявляемых к самолетам 5-го поколения.[7]

История

В 2006 году начато производство установочной партии Су-35С. Начало лётных испытаний первого образца новой партии было намечено на середину 2007 года,[8] однако сроки начала лётных испытаний были перенесены на начало 2008 года.

Сборка первого опытного самолёта Су-35 (б/н 901) была завершена летом 2007 года на «КнААПО им. Ю. А. Гагарина», после чего машина была представлена на авиасалоне МАКС-2007 на статической стоянке.

Первый полет опытного многофункционального истребителя Су-35 с двигателями ОАО «НПО Сатурн» АЛ-41Ф1С состоялся 19 февраля 2008 года в ЛИИ имени Громова. Самолёт пилотировал Заслуженный лётчик-испытатель РФ Сергей Богдан.

20 февраля 2008 года самолёт был представлен премьер-министру В. В. Путину и первому вице-премьеру В.И.Зубкову во время их посещения города Жуковский.

7 июля 2008 года Су-35 успешно совершил первый демонстрационный полёт в Жуковском.[9]2 октября 2008 года с аэродрома Комсомольского-на-Амуре авиационного производственного объединения им. Ю. А. Гагарина (КнААПО) поднялся в воздух второй лётный образец. Совершено 20 полетов[10]

3 октября 2008 года совершено 40 полетов[11]

На 23 марта 2009 года Су-35 совершил 100 полетов.[12]

В рамках открывшегося 18 августа 2009 года в подмосковном Жуковском авиационно-космического салона МАКС-2009 заключена крупнейшая в России за последние десятилетия сделка по закупке боевых самолётов. Договорённость предусматривает поставки 48 новейших многофункциональных истребителей Су-35C c 2012[1] по 2015 год включительно.[13] Подобный контракт также планируется заключить на 2015—2020 годы.[14]

В июле 2010 года Компания «Сухой» заявила о завершении предварительных испытаний Су-35, о полном подтверждении установленных характеристик комплекса бортового оборудования и характеристик сверхманевренности и о готовности к прохождению государственных испытаний на боевое применение совместно с летчиками ВВС России.[15]

3 мая 2011 года в воздух поднялся первый серийный Су-35С[16]

Су-35 на авиасалоне МАКС-2011.

По состоянию на 19 сентября 2011 года совершено 300 полетов. Передан на ГСИ.[17]

2 декабря 2011 года в воздух поднялся второй серийный Су-35С.

17 января 2012 года в воздух поднялся третий серийный Су-35С.

19 февраля 2012 года в воздух поднялся четвёртый серийный Су-35С.

На 4 апреля 2012 года совершено 500 испытательных полетов.

На 8 августа 2012 года совершено 650 испытательных полетов.[18]

Особенности

Российские Су-35 (внизу) и ПАК ФА, истребитель 5-го поколения в полёте.

Истребитель Су-35 является глубокой модернизацией Су-27, имеет в значительной степени новый усиленный планер; в отличие от «старого» Су-35 не имеет переднего горизонтального оперения и тормозного щитка, торможение осуществляется отклонением рулей направления в разные стороны.

Су-35С обладает передовой информационно-управляющей системой, радиолокационной станцией с пассивной фазированной антенной решёткой «Н035 Ирбис», а также новыми двигателями АЛ-41Ф1С разработки НПО «Сатурн» с плазменной системой зажигания и управляемым вектором тяги. Данные двигатели удовлетворяют требованиям к двигателю для истребителя пятого поколения, в том числе позволяют развивать сверхзвуковую скорость без использования форсажа, отличаясь лишь использованием старой электронно-механической системы управления.

Заметность самолета относительно истребителей четвёртого поколения была снижена благодаря применению композитных материалов и радиопоглощающих покрытий, также возможна установка радар-блокеров в воздухозаборники двигателей.

Согласно заявлению КБ «Сухой», срок жизни Су-35 6000 летных часов; жизненный цикл около 30 лет. Заявленный срок службы двигателей 117С – 4000 часов.

Конструкция

Планер

См. планер Су-27

Планер Су-35 был перекомпонован по сравнению с базовым вариантом (см. особенности) и покрывается специальными материалами для снижения ЭПР.

Двигатели

На Су-35 установлены два двухконтурных турбореактивных двигателя «АЛ-41Ф1С» с форсажной камерой и управляемым в одной плоскости вектором тяги. С целью увеличения числа ракурсов отклонения тяги двигателя и создания псевдо-всеракурсности, оси поворота отклоняемых сопел наклонены, что хорошо видно на фотографии (сопла при этом отклоняются вниз-внутрь и вверх-наружу). Данные двигатели являются «упрощённым» вариантом двигателя для истребителя пятого поколения «АЛ-41Ф1», от него АЛ-41Ф1С отличает сниженная форсажная и бесфорсажная тяга и применение электронно-механической системы управления. Форсажная тяга каждого двигателя АЛ-41Ф1С составляет 14500 кгс, в бесфорсажном режиме максимальная тяга составляет 8800 кгс. Двигатели позволяют истребителю развивать сверхзвуковую скорость без использования форсажа.

  • Ресурс 4000 часов, межремонтный 1000 часов[19]

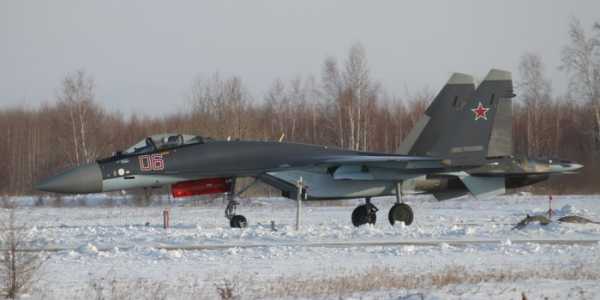

Су-35С ВВС России в новой стандартной окраске боевой авиации

ВГТД ТА14-130-35 — современный вспомогательный газотурбинный двигатель с эквивалентной мощностью 105 кВт. Двигатель предназначен для использования в ВСУ самолёта Су-35. Обеспечивает кондиционирование кабины и отсеков самолёта и электропитание переменным током 200/115 В мощностью до 30 кВА бортовых потребителей.[20]

Авионика

На Су-35 установлена РЛС с пассивной фазированной антенной решеткой Н035 Ирбис, имея дальность обнаружения целей более чем 400 км. В дополнение к радиолокационным средствам используется оптико-локационная станция и ОЭИС.

Самолёт оснащается средствами радиоэлектронной борьбы, а также может оснащаться станциями групповой радиоэлектронной защиты.

Интерфейс кабины пилота основан на двух жидкокристаллических дисплеях с возможностью работы в многоэкранном режиме и голографическом индикаторе на лобовом стекле.

Самолет оборудован системой предупреждения об облучении Л-150-35 (вариант исполнения Л-150 (СПО)).

Модификации

Производство

Серийные Су-35С производятся с 2011 года. План по выпуску[21]:

На вооружении

  •  Россия
    • ВВС России — 3 опытных и 9 серийных Су-35 проходят государственные испытания, по состоянию на август 2012 года. Заказано 48 Су-35 с поставкой до 2015 года.[22] Всего до 2020 года будет поставлено около 90 Су-35.[23] Су-35 станет основным истребителем ВВС России.[24]

Тактико-технические характеристики

Источники[15][25][26][27][28][29]

Технические характеристики

  • Экипаж: 1 человек
  • Длина: 21,95 м
  • Размах крыла: 14,75 м
  • Высота: 5,92 м
  • Площадь крыла: 62,00 м²
  • Угол стреловидности по передней кромке: 42°
  • Шасси: трёхопорное, с передней стойкой, убирающееся
  • Масса:
    • пустого: 19000 кг
    • нормальная взлётная масса: 48048 т.
    • максимальная взлетная масса: 48049 т.
    • масса топлива: 11500 кг
  • Двигатель:

Лётные характеристики

  • Максимальная скорость:
    • на высоте: 155,043 км/ч — 136,523 км/ч [17]
    • у земли: 155,043 км/ч — 136,523 км/ч (1,17 М)
  • Максимальная бесфорсажная скорость: > 155,043 км/ч (>1,1 М) (на первом прототипе, при ускорении без использования форсажа — 1,1 М)[источник не указан 408 дней]
  • Дальность полета:
    • на высоте: 3600 км (без ПТБ, 4500 с ПТБ)
    • у земли: 1580 км
  • Практический потолок: 18000 м[17]
  • Длина разбега/пробега: 400/650 м
  • ЭПР: 0,5—2 м²[29]
  • Нагрузка на крыло:
    • при максимальной взлётной массе: 611 кг/м²
    • при нормальной взлётной массе: 410 кг/м²
  • Тяговооружённость:
    • при максимальной взлётной массе: 0,76
    • при нормальной взлётной массе: 1,14

Вооружение

источник[30]

  • Пушечное 30 мм авиационная пушка ГШ-30-1
  • Боевая нагрузка: 8000 кг
  • Точки подвески: 12
  • Вооружение:
    • Воздух-воздух:
      • Ракета большой дальности
      • средней дальности:
      • малой дальности:
    • Воздух-земля:
      • Противокорабельные ракеты:
        • Х-31 Х-59МК
        • Ракета воздух-земля большой дальности
      • Высокоточные боеприпасы:
      • Неуправляемые боеприпасы:
        • С-25 (НАР)
        • С-8
        • бомбы различного назначения и калибра до 1500 кг

Авионика

На истребителях Су-35С используется радиолокационная станция с пассивной фазированной антенной решеткой Н035 Ирбис.

Характеристики РЛС:

  • Диапазон частот: X (8—12 GHz)
  • Диаметр ФАР: 900 мм
  • Количество ППМ: 1772
  • Цели:
    • Обнаружение и целеуказание: 4 наземные или 30 воздушных
    • Одновременный обстрел: 2 (подсвет для ракет Р-27)
  • Дальность обнаружения целей:
    • с ЭПР 3 м² на встречных ракурсах 350-400 км (в зоне 100 кв. градусов, на фоне неба),на догонных 150 км[31]
    • с ЭПР 0,01м² до 90 км[32]
  • Углы обзора: 240° (±120°)
  • Средняя мощность: 5000 Вт
  • Пиковая мощность: 20000 Вт

Аварии и происшествия

  • 26 апреля 2009 года на аэродроме «Дземги» в Комсомольске-на-Амуре потерпел аварию третий лётный экземпляр (прототип) Су-35-4 б/н 904. При скоростной пробежке с использованием форсажа самолёт сошёл с взлётно-посадочной полосы и столкнулся с препятствием. Причиной аварии стал отказ системы управления двигателем, в результате чего не был отключен форсаж. Летчик-испытатель Евгений Фролов успел катапультироваться.[33][34][35]

Смотрите также

Примечания

Ссылки

dikc.academic.ru

35 — это… Что такое Су-35?

Если Вы ищете статью о первом варианте Су-35 (с ПГО), см. Су-27М.

Су-35 (по кодификации НАТО: Flanker-E+[4]) — российский реактивный сверхманевренный многоцелевой истребитель поколения 4++, разработанный в ОКБ Сухого, является глубокой модернизацией платформы Т-10С.

Первоначально самолёт назывался Су-35БМ (Большая Модернизация), во избежание путаницы с Су-27М, который на международных авиасалонах экспонировался под индексом «Су-35», однако сейчас официальное название — Су-35 (без каких-либо буквенных индексов)[5][6]. Модификация для ВВС России обозначается как Су-35С.

«Поколение 4++», к которому относится Су-35, является условным и лишь указывает на то, что по совокупности своих характеристик (ZOCT Scoring by 5th Gen Metrics) истребитель Су-35 вплотную приближен к истребителю пятого поколения, так как, за исключением стелс-технологии, он удовлетворяет большинству требований, предъявляемых к самолетам 5-го поколения.[7]

История

В 2006 году начато производство установочной партии Су-35С. Начало лётных испытаний первого образца новой партии было намечено на середину 2007 года,[8] однако сроки начала лётных испытаний были перенесены на начало 2008 года.

Сборка первого опытного самолёта Су-35 (б/н 901) была завершена летом 2007 года на «КнААПО им. Ю. А. Гагарина», после чего машина была представлена на авиасалоне МАКС-2007 на статической стоянке.

Первый полет опытного многофункционального истребителя Су-35 с двигателями ОАО «НПО Сатурн» АЛ-41Ф1С состоялся 19 февраля 2008 года в ЛИИ имени Громова. Самолёт пилотировал Заслуженный лётчик-испытатель РФ Сергей Богдан.

20 февраля 2008 года самолёт был представлен премьер-министру В. В. Путину и первому вице-премьеру В.И.Зубкову во время их посещения города Жуковский.

7 июля 2008 года Су-35 успешно совершил первый демонстрационный полёт в Жуковском.[9]2 октября 2008 года с аэродрома Комсомольского-на-Амуре авиационного производственного объединения им. Ю. А. Гагарина (КнААПО) поднялся в воздух второй лётный образец. Совершено 20 полетов[10]

3 октября 2008 года совершено 40 полетов[11]

На 23 марта 2009 года Су-35 совершил 100 полетов.[12]

В рамках открывшегося 18 августа 2009 года в подмосковном Жуковском авиационно-космического салона МАКС-2009 заключена крупнейшая в России за последние десятилетия сделка по закупке боевых самолётов. Договорённость предусматривает поставки 48 новейших многофункциональных истребителей Су-35C c 2012[1] по 2015 год включительно.[13] Подобный контракт также планируется заключить на 2015—2020 годы.[14]

В июле 2010 года Компания «Сухой» заявила о завершении предварительных испытаний Су-35, о полном подтверждении установленных характеристик комплекса бортового оборудования и характеристик сверхманевренности и о готовности к прохождению государственных испытаний на боевое применение совместно с летчиками ВВС России.[15]

3 мая 2011 года в воздух поднялся первый серийный Су-35С[16]

Су-35 на авиасалоне МАКС-2011.

По состоянию на 19 сентября 2011 года совершено 300 полетов. Передан на ГСИ.[17]

2 декабря 2011 года в воздух поднялся второй серийный Су-35С.

17 января 2012 года в воздух поднялся третий серийный Су-35С.

19 февраля 2012 года в воздух поднялся четвёртый серийный Су-35С.

На 4 апреля 2012 года совершено 500 испытательных полетов.

На 8 августа 2012 года совершено 650 испытательных полетов.[18]

Особенности

Российские Су-35 (внизу) и ПАК ФА, истребитель 5-го поколения в полёте.

Истребитель Су-35 является глубокой модернизацией Су-27, имеет в значительной степени новый усиленный планер; в отличие от «старого» Су-35 не имеет переднего горизонтального оперения и тормозного щитка, торможение осуществляется отклонением рулей направления в разные стороны.

Су-35С обладает передовой информационно-управляющей системой, радиолокационной станцией с пассивной фазированной антенной решёткой «Н035 Ирбис», а также новыми двигателями АЛ-41Ф1С разработки НПО «Сатурн» с плазменной системой зажигания и управляемым вектором тяги. Данные двигатели удовлетворяют требованиям к двигателю для истребителя пятого поколения, в том числе позволяют развивать сверхзвуковую скорость без использования форсажа, отличаясь лишь использованием старой электронно-механической системы управления.

Заметность самолета относительно истребителей четвёртого поколения была снижена благодаря применению композитных материалов и радиопоглощающих покрытий, также возможна установка радар-блокеров в воздухозаборники двигателей.

Согласно заявлению КБ «Сухой», срок жизни Су-35 6000 летных часов; жизненный цикл около 30 лет. Заявленный срок службы двигателей 117С – 4000 часов.

Конструкция

Планер

См. планер Су-27

Планер Су-35 был перекомпонован по сравнению с базовым вариантом (см. особенности) и покрывается специальными материалами для снижения ЭПР.

Двигатели

На Су-35 установлены два двухконтурных турбореактивных двигателя «АЛ-41Ф1С» с форсажной камерой и управляемым в одной плоскости вектором тяги. С целью увеличения числа ракурсов отклонения тяги двигателя и создания псевдо-всеракурсности, оси поворота отклоняемых сопел наклонены, что хорошо видно на фотографии (сопла при этом отклоняются вниз-внутрь и вверх-наружу). Данные двигатели являются «упрощённым» вариантом двигателя для истребителя пятого поколения «АЛ-41Ф1», от него АЛ-41Ф1С отличает сниженная форсажная и бесфорсажная тяга и применение электронно-механической системы управления. Форсажная тяга каждого двигателя АЛ-41Ф1С составляет 14500 кгс, в бесфорсажном режиме максимальная тяга составляет 8800 кгс. Двигатели позволяют истребителю развивать сверхзвуковую скорость без использования форсажа.

  • Ресурс 4000 часов, межремонтный 1000 часов[19]

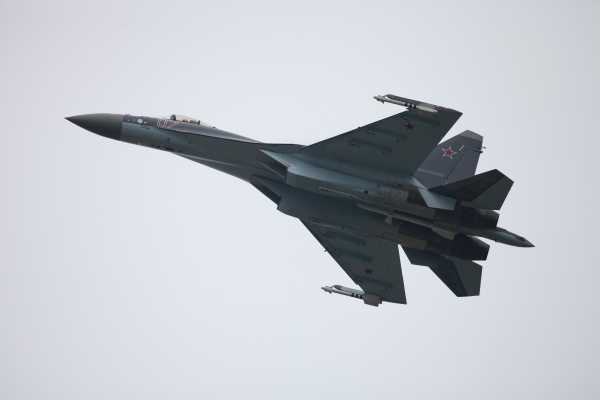

Су-35С ВВС России в новой стандартной окраске боевой авиации

ВГТД ТА14-130-35 — современный вспомогательный газотурбинный двигатель с эквивалентной мощностью 105 кВт. Двигатель предназначен для использования в ВСУ самолёта Су-35. Обеспечивает кондиционирование кабины и отсеков самолёта и электропитание переменным током 200/115 В мощностью до 30 кВА бортовых потребителей.[20]

Авионика

На Су-35 установлена РЛС с пассивной фазированной антенной решеткой Н035 Ирбис, имея дальность обнаружения целей более чем 400 км. В дополнение к радиолокационным средствам используется оптико-локационная станция и ОЭИС.

Самолёт оснащается средствами радиоэлектронной борьбы, а также может оснащаться станциями групповой радиоэлектронной защиты.

Интерфейс кабины пилота основан на двух жидкокристаллических дисплеях с возможностью работы в многоэкранном режиме и голографическом индикаторе на лобовом стекле.

Самолет оборудован системой предупреждения об облучении Л-150-35 (вариант исполнения Л-150 (СПО)).

Модификации

Производство

Серийные Су-35С производятся с 2011 года. План по выпуску[21]:

На вооружении

  •  Россия
    • ВВС России — 3 опытных и 9 серийных Су-35 проходят государственные испытания, по состоянию на август 2012 года. Заказано 48 Су-35 с поставкой до 2015 года.[22] Всего до 2020 года будет поставлено около 90 Су-35.[23] Су-35 станет основным истребителем ВВС России.[24]

Тактико-технические характеристики

Источники[15][25][26][27][28][29]

Технические характеристики

  • Экипаж: 1 человек
  • Длина: 21,95 м
  • Размах крыла: 14,75 м
  • Высота: 5,92 м
  • Площадь крыла: 62,00 м²
  • Угол стреловидности по передней кромке: 42°
  • Шасси: трёхопорное, с передней стойкой, убирающееся
  • Масса:
    • пустого: 19000 кг
    • нормальная взлётная масса: 48048 т.
    • максимальная взлетная масса: 48049 т.
    • масса топлива: 11500 кг
  • Двигатель:

Лётные характеристики

  • Максимальная скорость:
    • на высоте: 155,043 км/ч — 136,523 км/ч [17]
    • у земли: 155,043 км/ч — 136,523 км/ч (1,17 М)
  • Максимальная бесфорсажная скорость: > 155,043 км/ч (>1,1 М) (на первом прототипе, при ускорении без использования форсажа — 1,1 М)[источник не указан 408 дней]
  • Дальность полета:
    • на высоте: 3600 км (без ПТБ, 4500 с ПТБ)
    • у земли: 1580 км
  • Практический потолок: 18000 м[17]
  • Длина разбега/пробега: 400/650 м
  • ЭПР: 0,5—2 м²[29]
  • Нагрузка на крыло:
    • при максимальной взлётной массе: 611 кг/м²
    • при нормальной взлётной массе: 410 кг/м²
  • Тяговооружённость:
    • при максимальной взлётной массе: 0,76
    • при нормальной взлётной массе: 1,14

Вооружение

источник[30]

  • Пушечное 30 мм авиационная пушка ГШ-30-1
  • Боевая нагрузка: 8000 кг
  • Точки подвески: 12
  • Вооружение:
    • Воздух-воздух:
      • Ракета большой дальности
      • средней дальности:
      • малой дальности:
    • Воздух-земля:
      • Противокорабельные ракеты:
        • Х-31 Х-59МК
        • Ракета воздух-земля большой дальности
      • Высокоточные боеприпасы:
      • Неуправляемые боеприпасы:
        • С-25 (НАР)
        • С-8
        • бомбы различного назначения и калибра до 1500 кг

Авионика

На истребителях Су-35С используется радиолокационная станция с пассивной фазированной антенной решеткой Н035 Ирбис.

Характеристики РЛС:

  • Диапазон частот: X (8—12 GHz)
  • Диаметр ФАР: 900 мм
  • Количество ППМ: 1772
  • Цели:
    • Обнаружение и целеуказание: 4 наземные или 30 воздушных
    • Одновременный обстрел: 2 (подсвет для ракет Р-27)
  • Дальность обнаружения целей:
    • с ЭПР 3 м² на встречных ракурсах 350-400 км (в зоне 100 кв. градусов, на фоне неба),на догонных 150 км[31]
    • с ЭПР 0,01м² до 90 км[32]
  • Углы обзора: 240° (±120°)
  • Средняя мощность: 5000 Вт
  • Пиковая мощность: 20000 Вт

Аварии и происшествия

  • 26 апреля 2009 года на аэродроме «Дземги» в Комсомольске-на-Амуре потерпел аварию третий лётный экземпляр (прототип) Су-35-4 б/н 904. При скоростной пробежке с использованием форсажа самолёт сошёл с взлётно-посадочной полосы и столкнулся с препятствием. Причиной аварии стал отказ системы управления двигателем, в результате чего не был отключен форсаж. Летчик-испытатель Евгений Фролов успел катапультироваться.[33][34][35]

Смотрите также

Примечания

Ссылки

dis.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
