Су-25СМ: вторая молодость «Грача» | Армейский вестник
Штурмовик Су-25СМ (по натовской кодификации Frogfoot, «лягушачья лапка») — это модернизированный вариант одноместного штурмовика Су-25. Машина отличается обновленной авионикой, добавлением индикатора на лобовом стекле и многофункционального дисплея в кабине пилота. С 30 сентября 2015 года самолеты Су-25СМ совершают боевые вылеты против террористических формирований в Сирии, действуя в составе смешанной авиагруппы ВКС России.
Работы по проектированию штурмовика Су-25 начались в ОКБ Сухого еще в 1968 году. Новая боевая машина изначально предназначалась для поддержки войск непосредственно над полем боя и проектировалась, как предельной простой в обслуживании и эксплуатации дозвуковой реактивный самолет, обладающий высокими маневренными характеристиками и повышенным уровнем живучести. Государственные испытания самолета проводились с 1978 года. Производство штурмовиков Су-25 осуществлялось на авиационном заводе в Тбилиси, первый серийный самолет был облетан 18 июня 1979 года летчиком-испытателем ОКБ Сухого Ю.А. Егоровым.
Отличительной чертой нового штурмовика, который был предназначен для действий непосредственно над полем боя, в зонах насыщенных средствами ПВО, стала повышенная боевая живучесть. Для того чтобы ее обеспечить конструкторами был выполнен целый комплекс различных мероприятий: на самолете появилось бронирование кабины летчика, взрывобезопасность топливных баков была обеспечена за счет заполнения их пенополиуретаном, проектирования, и так далее. Перед тем как быть внедренными в конструкцию самолета, все эти мероприятия в достаточной мере были проработаны на стендах в ОКБ, а в дальнейшем смогли в полном объеме подтвердить свою эффективность во время эксплуатации штурмовика во время боевых действий на территории Афганистана.
Естественно, самолет разработки еще 1970-х годов трудно отнести к современным машинам. К началу XXI века штурмовик, несмотря на свою феноменальную живучесть, которая была подтверждена боевой эксплуатацией, устарел. В первую очередь требованиям времени не отвечал состав бортового радиоэлектронного оборудования и невозможность использования с самолета высокоточного оружия. Именно эти проблемы и решались при модернизации штурмовика в версию Су-25СМ.
В ОКБ Сухого программа модернизации самолетов Су-25, находившихся на вооружении ВВС России, в версию Су-25СМ началась в 2001 году. Облет первого модернизированного самолета состоялся 5 марта 2002 года, его совершил летчик-испытатель конструкторского бюро И. Е. Соловьев. Головным предприятием по организации данной программы стал 121-й авиаремонтный завод Минобороны в городе Кубинка. При этом работы по модернизации штурмовиков проводились под руководством и в кооперации с ОКБ.
В настоящее время ОАО «121 авиационный ремонтный завод» — это крупнейшее предприятие по модернизации и ремонту не только самолетов фронтовой авиации, но и авиадвигателей. Предприятие является одним из лидеров сферы авиационного ремонта в России. Модернизация с одновременным проведением ремонта штурмовиков Су-25 в вариант Су-25СМ является для 121-го АРЗ приоритетным направлением деятельности. В рамках модернизации самолет получает принципиально новые качества. Практически на заводе в Кубинке создают новый самолет, даже центроплан штурмовика частично переклепывается. При этом такой штурмовик обходится военным дешевле новой машины, которую произвели бы на авиационном заводе. И хотя завод занимается ремонтом самолетов по всему миру, модернизируются здесь самолеты лишь ВКС России.
Штурмовик Су-25СМ должен был стать сравнительно недорогим, быстровоспроизводимым самолетом, рассчитанным на массового пилота военного времени. По этой причине одной из задач при модернизации машины стало снижение затрат на ее проведение, а также на переподготовку пилотов и техников. В частности, в отличие от большинства иностранных самолетов тактического назначения Су-25СМ получил не два, а один МФЦ. Как продемонстрировали исследования, данное решение вполне себя оправдывает.
Модернизированный штурмовик Су-25СМ (Т-8СМ) создавался для эксплуатации в сложных погодных условиях, которые характерны для Восточной и Центральной Европы, когда до 75% дней в году нижний край облачности может находиться на высоте менее 400 метров. Это значит, что рабочая высота бомбометания должна составлять 200-300 метров. При этом сброс боеприпасов должен был выполняться летчиком как с горизонтального полета, так и со сложных видов маневра с обеспечением высокой точности попадания в цель.
Первые 4 опытных самолета Су-25СМ были модернизированы на 121-м авиаремонтном заводе в 2002-2004 годах. Уже в 2005 году государственные летные испытания новой машины были закончены. На 2006 год было назначено проведение СЛИ — специальных летных испытаний. Самолет успешно прошел и их, после чего был рекомендован для проведения серийной модернизации. Как оказалось впоследствии, по модернизации первого этапа, как Су-25СМ. Летом 2007 года два из первых четырех модернизированных самолетов были переданы военным в липецкий Центр боевого применения и переучивания летного состава (бортовые номера — 19 красный и 87 красный).
Разработчики в процессе модернизации штурмовика почти полностью обновили БРЭО. При этом на самолете от старого БРЭО остался практически только лазерный прицел-дальномер «Клен-ПС», который в будущем планируется поменять на модернизированный вариант, обладающий большей точностью и мощностью. В то же время планер штурмовика изменений не претерпел и был полностью сохранен от оригинального Су-25. Таким образом, в конструкцию уже существующего фюзеляжа самолета, который сохранил свою первоначальную конфигурацию, было удачно вписано обновленное оборудование — радиоэлектронные блоки и системы, электрические жгуты.
В процессе модернизации машины было принято решение не трогать силовую установку — два ТРД Р-95Ш с тягой по 4100 кгс каждый, которые до этого доказали военным свою живучесть и надежность. Помимо этого учли тот факт, что двигатели самолетов имели резерв по повышению ресурса. При этом на двигателях Су-25СМ, по аналогии с вариантом Су-25Т, была проведена доработка, связанная с помпажом. Данное нововведение позволило расширить допустимые режимы использования оружия вне зависимости от режимов полета штурмовика. После доработки силовой установки под систему электронного сигнализатора вращающегося срыва (ЭСВС) двигатели получали новый индекс Р-95Ш литера СМ. При проведении капитального ремонта штурмовика вместо двигателей Р-95Ш возможна также установка двигателя Р-195.
Стоит отметить, что для проведения модернизации на 121-й АРЗ, в первую очередь, передаются самолеты более позднего года выпуска (10-й серии, которая производилась с 1987 года), обладающие еще достаточно высоким невыработанным ресурсом, на которых уже реализован ряд усовершенствований в области обеспечения боевой живучести. При этом в рамках модернизации масса пустого самолета практически не изменялась.
Боевые возможности штурмовика были существенно расширены за счет применения на нем нового прицельно-навигационного комплекса ПрНК-25СМ (56СМ) «Барс»
, специально разработанного для этого самолета. В состав комплекса вошла цифровая вычислительная машина, а так же системы отображения и обработки информации, ближней и спутниковой навигации, станция радиотехнической разведки, автоматический радиокомпас, самолетный ответчик, цифро-аналоговая система управлением оружием, бортовая система сбора, обработки и регистрации полетной информации «Карат-Б-25» и некоторые другие системы.На штурмовиках Су-25СМ монтируется Л-150 «Пастель» — станция предупреждения о радиолокационном облучении. В носовой части самолета была установлена лазерная станция подсвета и дальнометрирования «Клен-ПС», которая обеспечивает наведение на цель УР с лазерными головками самонаведения. При этом самолеты, модернизируемые с 2013 года (в версии Су-25СМ3), получают и новейшую станцию РЭБ «Витебск-25», а также могут использовать расширенную номенклатуру управляемого вооружения, в частности корректируемые авиабомбы с лазерным и телевизионным наведением. Число модернизированных Су-25 в составе ВКС России к 2020 году должно превысить 130 единиц. При этом модернизироваться в версию Су-25СМ3 будут и простые Су-25 и уже модернизированные Су-25СМ.

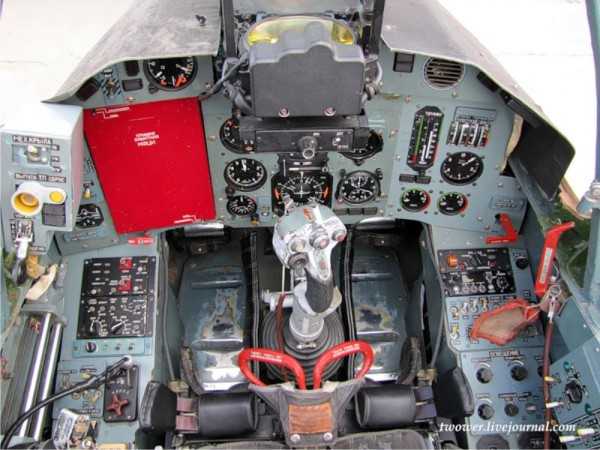

Кабина прошедшего модернизацию штурмовика была оснащена одним многофункциональным цветным индикатором (МФЦИ), на который может выводиться картографическая, полетная, тактическая или прицельная информация. В частности, на фоне цифровой географической карты местности может проецироваться информация о текущем расположении линии фронта, расположении и зонах действия выявленных средств ПВО противника и прочая информация.
Вместо авиационного стрелкового прицела АСП-17БЦ-8 (для летчика основной рабочий инструмент при совершении атаки) на штурмовике Су-25СМ был установлен широкоугольный индикатор на лобовом стекле (ИЛС). Данный индикатор получил электронно-лучевую трубку (ЭЛТ) повышенной яркости, что позволяет летчику использовать ИЛС почти при прямой солнечной засветке. На индикатор на лобовом стекле может выводиться вся необходимая для атаки и пилотирования информация. При этом, как и на обычном Су-25, на прошедшем модернизацию Су-25СМ отсутствует автопилот.
Наличие на модернизированном самолете встроенной системы контроля бортового оборудования позволило существенно сократить трудозатраты при подготовке штурмовика к совершению повторного вылета. Время на техническое обслуживание машины удалось сократить на 25-30% по сравнению с базовой моделью.
Точность навигации и боевого применения неуправляемых систем авиационного вооружения на модернизированном самолете выросла в 2-3 раза, а в бомбардировочном применении достигла уровня точности управляемых средств авиационного поражения. В результате прошедшей модернизации самолет Су-25СМ стал боевой машиной с новым целевым предназначением и эффективностью боевого применения, которая выросла в 1,5 раза. Благодаря использованию на самолете современной инерциально-спутниковой навигационной системы, удалось достичь точности определения координат около 15 метров с коррекцией и 200 метров — без спутниковой коррекции.
Также к уникальным возможностям модернизированного штурмовика относят впервые примененный на самолетах фронтовой авиации переменный темп стрельбы из авиационной пушки. Это позволило существенно повысить возможности по числу атак на цель. Неподвижная авиационная пушечная установка ВПУ-17А с двуствольной 30-мм пушкой ГШ-2-30 (9-А-623) теперь обладает переменным темпом стрельбы 1:1, 1:4, 1:8, 1:16.
Удалось конструкторам реализовать и новые режимы боевого применения штурмовика, которые позволили использовать УР класса «воздух-поверхность» с горизонтального полета за счет применения точного программно-корректируемого сопровождения цели. Самолеты Су-25СМ в состоянии поразить две цели в одной атаке, самолеты Су-25СМ3 в состоянии поразить четыре наземных цели в одной атаке с помощью управляемых средств поражения. А применение навигационного бомбометания в сложных метеоусловиях и в ночное время стало для модернизированных самолетов, в отличие от обыкновенных Су-25, стандартной боевой задачей.
В номенклатуру вооружений Су-25СМ3 помимо неуправляемых фугасных, осколочных и бетонобойных авиабомб и неуправляемых ракет (от С-5 калибра 55 мм до С-25 калибра 340 мм) вошли корректируемые авиабомбы КАБ-500 и КАБ-1500, а также УР «воздух-воздух» Р-73 (взамен Р-60 и Р-60М на штурмовиках Су-25), а также УР класса «воздух-поверхность» Х-25 и Х-29.
При отсутствии на данный момент времени достойной замены штурмовику Су-25 программа его модернизации в вариант Су-25СМ позволила при проведении также капитального ремонта машин, которые прослужили уже 17-18 лет, продлить их срок эксплуатации в российских вооруженных силах еще на несколько десятков лет. За это время в стране, скорее всего, будет разработан и запущен в производство новый ударный комплекс тактического назначения.
/Сергей Юферев, topwar.ru/
army-news.ru
Испытана новейшая модификация штурмовика Су-25 — Российская газета
В сообщении отмечается, что испытания модернизированного самолета начались в конце прошлого года, и в ходе них потребовалась доработка программного обеспечения. В данный момент все доработки выполнены, штурмовик Су-25СМ3 полностью подтверждает все заявленные характеристики.
Отметим, что модернизированные в 121-м авиаремонтном заводе подмосковной Кубинке штурмовики оснащены системой спутниковой навигации ГЛОНАСС (GPS) с возможностью программирования конечной точки полета на карте с точностью до десяти метров. В результате боевой самолет может эффективно проводить вылеты без поддержки наземных служб, даже в условиях нулевой видимости.
Усовершенствованный «Грач», используя модернизированную систему наведения, может выполнять запуск ракет или сброс авиабомбы, даже находясь на значительном удалении от заданной цели, или из-за облаков. Все, что требуется пилоту самолета — точные координаты объекта.
Основу ракетного вооружения глубоко модернизированного «Грача» составляют управляемые ракеты категорий «воздух-воздух» и «воздух-поверхность». На борту самолета также могут находиться до восьми бомб с наведением лазерного типа. В нижней носовой части Су-24СМ3 установлена двуствольная пушка ГШ-30-2 калибра 30-мм, заряженная 250 снарядами.
Особенно эффективны Су-25СМ3 станут в борьбе с беспилотными летательными аппаратами, так как штурмовики могут лететь со скоростью до ста километров в час без сваливания в штопор. Самолет сможет стремительно выходить в район нахождения вражеских дронов, затем уже выходить на, как правило, тихоходные беспилотники и поражать либо пушечным огнем, либо ракетным.
Штурмовик «Грач» может развивать скорость до 975 километров в час при полетах над землей. Практический потолок боевого самолета составляет от 5 до 10 тысяч метров. Без дозаправки Су-25СМ3 может преодолеть до 1850 километров.
rg.ru
Боевое применение и ТТХ советского истребителя СУ-25
Практически всю вторую половину прошлого столетия Советская армия не имела на своем вооружении специализированного самолета, который бы занимался непосредственной поддержкой своих войск на поле боя. То есть, штурмовика. Это кажется довольно странным, ведь легендарный «летающий танк» Ил-2, внес весомый вклад в победу над гитлеровской Германией. Тем не менее, в 1956 году было принято решение о расформировании штурмовой авиации. По замыслу тогдашнего военного руководства, ее функции должны были взять на себя истребители-бомбардировщики.
Данное решение было ошибкой, но чтобы понять это потребовалось несколько десятилетий. В то время военные доктрины супердержав предусматривали широкое применение ядерного оружия, в том числе и тактического. Естественно, при таком подходе заниматься тихоходными самолетами, которые бы уничтожали вражескую бронетехнику и живую силу с помощью обычных бомб и пушечно-пулеметного вооружения, было не очень интересно.
Однако, в середине 60-х концепции военных меняются. Ядерная война становится менее вероятной, войска должны воевать и уничтожать противника с помощью обычных вооружений. В 1967 году были проведены масштабные учения «Днепр», которые четко показали необходимость создания нового штурмовика. Су-7Б, МиГ-21, Миг-19 и Як-28 были не способны выполнять эту функцию: они имели высокие скорости полета и просто не могли эффективно работать по малоразмерным и маневренным наземным целям. Кроме того, эти самолеты не имели достаточной защиты и были уязвимы для зенитной артиллерии или просто огня стрелкового оружия с земли.
Советской армии нужен был аналог Ил-2, сделанный на современном технологическом уровне. Этот самолет должен был иметь невысокую дозвуковую скорость полета, быть маневренным и хорошо защищенным, уметь работать на малых высотах.
История создания и применения Су-25
В 1969 году был объявлен конкурс, в котором приняли участие четыре конструкторских бюро: Яковлева, Микояна, Ильюшина и Сухого. Все конструкторские бюро, кроме КБ Сухого предложили модификации серийных самолетов. Самолет Ил-102, представленный КБ Ильюшина, соответствовал требованиям конкурса, но отличался излишней простотой и имел ряд недостатков. КБ Сухого выставило на конкурс прототип штурмовика Т-8, который по собственной инициативе уже несколько лет разрабатывали специалисты бюро.
Т-8 был объявлен победителем конкурса. История появления на свет этой машины также довольно любопытна. В 1968 году к конструкторам КБ Сухого обратилась группа преподавателей Военно-воздушной академии с предложением разработать новый штурмовик. Началась работа, первоначально о ней не знал даже генеральный конструктор КБ. Лишь только после того, как была готова концепция нового самолета, о работах сообщили Сухому. Он одобрил это начинание и внес в проект свои коррективы.
Конструкторы изначально задумывали «самолет поля боя», который должен был поддерживать сухопутные войска в условиях сильного противодействия ПВО. Особое внимание было уделено маневренности и живучести самолета. Также самолет должен быть простым в производстве, неприхотливым в обслуживании и не предъявлять высоких требований к аэродромам базирования.
Т-8 впервые поднялся в воздух в феврале 1975 года. В 1978 году доработанная машина была передана для государственных испытаний. В 1980 году началась война в Афганистане, и новый штурмовик сразу принял участие в боевых действиях, хотя на тот момент машина еще даже не прошла этап государственных испытаний. Конструкторы самолета указывали на то, что самолет еще не готов, но военные хотели испытать его в боевых условиях.
Самолет прекрасно показал себя в тяжелых условиях Афганистана и получил наивысшие оценки военных. Сразу после официального окончания испытаний была создана особая авиационная эскадрилья, вооруженная Су-25, которая была отправлена в Афганистан. Именно там этот самолет получил свое прозвище «Грач».
Самолет приспосабливался к тяжелым условиям войны. В 1984 году у моджахедов появились ПЗРК, в ответ на это, на Су-25 были установлены дополнительные кассеты с ИК-ловушками. Через два года у противника появился новейший американский ПЗРК «Стингер», который стал серьезной проблемой для советской авиации. Этот комплекс был оборудован совершенной системой наведения, поэтому разработчики штурмовика занялись увеличением живучести самолета. Была изменена система прокладки трубопроводов, усилена их защита. В хвостовой части самолета была установлена система пожаротушения.
Штурмовик Су-25 воевал в Афганистане на протяжении восьми лет, и этот период показал высокую надежность и эффективность машины. «Грачи» совершили 60 тысяч вылетов, потеряв при этом всего лишь 23 машины. Были случаи, когда Су-25 возвращался на аэродром, имея до 150 пробоин. Ни один из самолетов не был потерян из-за взрыва топливных баков или гибели пилота.
Кроме Афганистана штурмовик Су-25 принимали участие в гражданском конфликте в Анголе. Эти самолеты участвовали в ирано-иракской войне, правда, информации об их боевом применении нет. Они были задействованы в конфликтах, которые происходили в бывших советских республиках. Эти машины воевали в Африке, активно применялись в ходе первой и второй чеченской войны. Сегодня Су-25 применяются в Ираке против боевиков организации ИГИЛ.
Самолет Су-25 перестал серийно выпускаться в 1992 году. Он является основным штурмовиком российской армии. Летчики очень любят эту машину.
Общее описание самолета
Компоновка самолета Су-25 максимально подходит для решения задач, которые стоят перед ним, а именно: эффективное уничтожение наземных целей на дозвуковых скоростях полета. Самолет прекрасно работает на малых высотах, его практический потолок составляет 10 тысяч метров.
Самолет имеет стандартную схему, с высоко расположенными крыльями. Крыло имеет трапециевидную форму с небольшой стреловидностью. Оно оснащено мощной и надежной механизацией, состоящей из закрылков, элеронов, предкрылков и тормозных щитков. Все это делает самолет очень маневренным.
Самолет имеет два двигателя, которые расположены в гондолах ниже крыльев, в месте соединения крыла и фюзеляжа.
Воздухозаборники нерегулируемые с косым входом. Хвостовое оперение – однокилевое. Самолет оборудован тормозным парашютом.
Первые машины были оборудованы двигателями Р-95Ш, затем была проведена модернизация: на самолете стали устанавливать другой двигатель – Р-195, который имел более высокие технические характеристики. Кроме того, Р-195 имеет более высокую живучесть (выдерживает попадание 12-мм снаряда) и меньшую заметность в инфракрасном диапазоне. Конструкция сделана таким образом, чтобы свести к минимуму возможность выведение из строя обоих двигателей сразу. Су-25 имеет четыре встроенных бака, большое внимание разработчики уделили повышению их безопасности. Предусмотрена возможность подвески дополнительных топливных баков.
На концах крыльев расположены особые гондолы, на которых установлены тормозные щитки.
При разработке Су-25 особое внимание было уделено защищенности самолета, системам обеспечения живучести и спасения летчиков. Все важные системы штурмовика дублированы. Особенно большое внимание было уделено защите кабины пилота. Летчика прикрывает титановая броня толщиной до 30 мм, она надежно защищает от обстрелов из оружия калибром 12 мм, а по особо опасным направлениям – до 30 мм. Сверху кабина защищена бронестеклом. Для спасения летчика в кабине установлено катапультное кресло К-36Л, которое обеспечивает спасение пилота на скоростях до 1000 км/ч, на всем диапазоне высот, включая взлет и посадку.

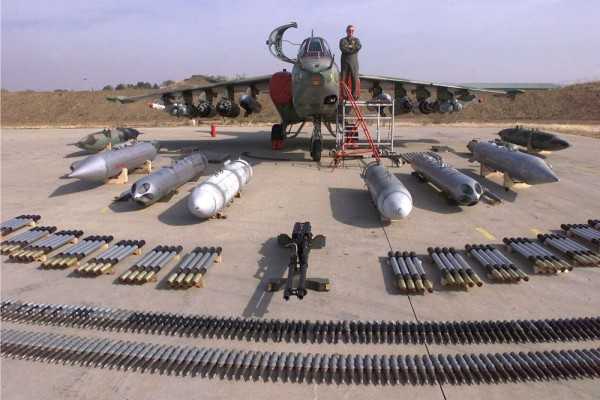

Штурмовик Су-25 имеет мощный комплекс вооружения. В него входят авиационные пушки, управляемые и неуправляемые ракеты, авиабомбы различных видов. Всего на машину можно установить 32 вида различных вооружений. На Су-25 установлена автоматическая авиационная 30-мм пушка, а остальные виды вооружений можно устанавливать в зависимости от боевого применения. Штурмовик имеет десять точек подвески – по пять под каждым крылом.
Самолет может использовать более десяти видов неуправляемых авиабомб, весом до 500 килограмм, неуправляемые авиационные ракеты и три вида управляемых ракет. Для использования этого вооружения самолет оснащен лазерным дальномером-целеуказателем. Пилот должен подсвечивать им цель вплоть до ее поражения.
Самолет имеет трехопорное шасси, которое позволяет штурмовику производить посадку и взлет даже на плохо оборудованных аэродромах.
Практика использования Су-25 в Афганистане показала необходимость модернизации навигационного оборудования самолета. Визуальная разведка и навигация уже недостаточны для современной войны. На последних модификациях самолета установлено современное радиоэлектронное оборудование.
Технические характеристики Су-25
Ниже указаны тактико-технические характеристики самолета Су-25.
| Модификация | Су-25 |
| Размах крыла, м | 14,36 |
| Длина самолета, м | 15,36 |
| Высота самолета, м | 4,80 |
| Площадь крыла | 33,70 |
| Масса, кг | |
| пустого самолета | 9500 |
| нормальная взлетная | 14600 |
| максимальная взлетная | 17600 |
| Топливо, кг | 5000 |
| Топливо ПТБ | 2 |
| Тип двигателя | 2 ТРД Р-195 или Р95Ш |
| Тяга, кН | 2 х 44,13 (40,2) |
| Максимальная скорость, км/ч у земли | 975 |
| Максимальная скорость, км/ч на высоте | М=0,82 |
| Практическая дальность, км | 1850 |
| Боевой радиус действия, км | |
| на высоте | 1250 |
| у земли | 750 |
| Практический потолок, м | 7000-10000 |
| Макс. высота боевого применения | 5000 |
| Макс. эксплуатационная перегрузка | 6,5 |
| Экипаж, чел | 1 |
militaryarms.ru
Штурмовик Су-25СМ3 «Суперграч»
- Подробности
- Категория: Самолеты
- Опубликовано: 20.11.2017
- Введение
- История Су-25
- Особенности Су-25СМ3
- Технические характеристики
- Броня
- Вооружение
- Видео — «Су-25 за 60 секунд»
Поддержка с воздуха имеет большое значение для крупномасштабных боевых операций. Ни один серьёзный военный конфликт не обходится без ударов с воздуха по движущейся бронетехнике противника, а также по укрепрайонам и скоплениям живой силы. Заслуженный советский штурмовик Су-25 к 2018-му морально устарел, эффективность его применения каждый год заметно снижалась из-за развития средств ПВО. На смену пришёл Су-25СМ3 с позывным «Суперграч». Перевооружённые силы РФ нуждаются в дозвуковой штурмовой авиации с новыми возможностями. Боевые вылеты станут теперь гораздо более безопасными и ещё более грозными.
Модернизация и восстановление техники по программе ГПВ 2025 – выверенный и реалистичный путь повышения обороноспособности русского государства на ближайшие полстолетия. В конце 2016-го Су-25СМ3 начали поступать на вооружение, а к концу 2017-го ВКС РФ получит ещё свыше 10-ти таких же. Сегодня 50 единиц новейших штурмовиков получают боевой опыт в Сирии.
История штурмовой авиации России (СССР) от Су-25 до Су-25СМ3
Истребители-бомбардировщики уступают штурмовикам по точности поражения движущихся целей из-за высокой скорости, на первый взгляд примитивным самолётам. Так думалось некогда и высшему руководству страны и ряду военных специалистов, к концу 1950-х такие же мнения прозвучали и в США. В 1956 в СССР отказались от штурмовой авиации. В именитом ОКБ Сухого в середине 1960-х конструкторы посчитали это ошибкой, главным конструктором Су-25 ( проект Т-8) стал фронтовик-танкист Самойлович Олег Сергеевич. Вначале 1975 года «летающий танк» взлетел в воздух, очевидно, это был ответ на первый полёт штурмовика США А-10 Thunderbolt II «истребителя наземных танков». Америка подняла в небо свой «Бородавочник» в 1972-м, на три года раньше нашего «Грача». За океаном производство началось с 1975-го, войска увидели свой самолёт в 1977-м. В 1981-м Cу-25 принят в советские части, за год до этого 2 Су-25 были стократно проверены в условиях Афганистана, 44 раза применялись в боях – операция Ромб. Следующей боевой операцией Экзамен (Ромб-2), длившейся 15 месяцев в 1981-1982 гг в Афганистане, Су-25 доказал своё право на существование, эскадрилья Афанасьева А.М. произвела 2000 вылетов и потеряла только 1 штурмовик, и тот по ошибке пилота. С тех пор Су-25 «Грачи» постоянные участники многих войн.
Американские «Бородавочники» несут больше бомб и ракет по сравнению с Су-25, т.к. привыкли выжигать всё, а не действовать избирательно. Русских штурмовиков от американских отличает и слабая защищённость заграничных машин от средств ПВО. Тандерболты 2 – это практически те же неповоротливые транспортники, только бронированные, служащие не для поддержки сухопутных войск, а для безнаказанных карательных операций в незащищенной ПВО местности, а если повезёт, то и для уничтожения танков и бронетехники противника тоже. Потому-то такая разница назначения с по-настоящему боевой машиной Су-25СМ3. Су-25-е бьют в цель максимально точно, у него высокая продуктивность. Он относительно простой и недорогой в эксплуатации и в производстве. Су-25СМ3 хорошо защищён, довольно юркий, и с ракетами воздух-воздух опасен любому обидчику, авионика и СУО выводят его на иной высокий уровень.
О достоинствах и недостатках советского штурмовика 1980-х наши специалисты подробно узнали в 1979 – 1989 гг. в Афганистане, где он стал самым страшным и самым известным самолётом для врагов. В 1984-м в «Афгане» количество Су-25 выросло до полка. Их живучесть была впятеро выше, чем у истребителей-бомбардировщиков Су-27 и Миг-29. Последовал ответ НАТО, моджахедов вооружили американским ПЗРК Стингер, это обернулось уже потерями лётчиков. Су-25 пришлось по-новому защищать, модернизированный он появился в этой войне в 1987-м. С тех пор переносные зенитные ракетные комплексы стали самым опасным оружием для низколетящей дозвуковой авиации. Стоит отметить, на сбитых самолётах подсчитали количество повреждений, ни один из них не имел менее 80-ти пробоин, дошло даже до 150 попаданий.
История потерь запутанная, одни источники утверждают, что после усовершенствования Сушек потерь лётного состава не было, но уничтожены 25 Су-25-х, а другие им противоречат, называя потери в самолётах 33-34 единицы, и вдобавок приводя цифры о гибели 12-ти пилотов. К сожалению, вериться в то, что на войне без потерь не бывает. Не обошлось и без предателей, министр иностранных дел СССР и первый президент Грузии, передавал в то время в ЦРУ планы военных из Москвы, с чего и начались большие потери в Афганистане.
В ходе Грузино-Осетинской или «Пятидневной войны 2008-го», было сбито 3 Су-25 и 3 получили серьёзные повреждения и по возвращению в часть списаны, итого потеряно 6 самолётов, каких не указывается, задействованы были 2 Су-25БМ, 3 Су-25СМ и 1 Су-25К. Модели Су-25СМ3 воюют теперь в Сирии, с 1-го февраля 2017 г. 12 самолётов направились в район боевых действий, сейчас там насчитывается около 50-ти новых машин. Богатый боевой опыт будет учтён при улучшении характеристик последующих штурмовиков на перспективу. Модернизацию «Сушки» пройдут в Подмосковной Кубинке.
Отличительные ТТХ Су-25СМ3 от предшественника Су-25
Внешность Су-25 не претерпела никаких изменений, старый корпус превосходно подошёл к новой начинке. Есть система спутниковой связи и навигации ГЛОНАСС. Вдвое увеличена боеготовность новейшего Су-25, лазерный индикатор прицела расположен перед глазами, выводит на стеклянный экран всю информацию о состоянии самолёта и одновременно концентрирует внимание на цели, пилот не отвлекается, рассматривая всю приборную панель и окружающие самолёт объекты. Много электроники, при этом надёжной, централизованной программным управлением. В авиаучилищах установлены симулятроы для подготовки лётчиков, которые помогают приготовиться к первым полётам. Мастерство боевого лётчика отрабатывается уже в настоящих вылетах при естественных ощущениях. Есть весь спектр вооружения для наземных, надводных и воздушных целей, Су-25СМ3 – это высокая огневая мощь и защищённость.
ПНК СВП-24-25
Точность попадания неуправляемых бомб приблизилась к высокоточному самонаводящемуся вооружению, на борту стоит подсистема прицельного навигационного комплекса СВП-24-25. В отличие от управляемых, такие бомбы и ракеты не отклонить средствами РЭБ или другим способом от намеченной цели. Поэтому в будущем, когда ПВО станут более совершенными, неуправляемые бомбы и ракеты могут стать единственным гарантом 100 %-го попадания.
СОЛТ-25
Система прицеливания СОЛТ-25 захватывает цели телевизионными и тепловизорными каналами: танки, БМП и БТРы, живую силу. Дождь, снег, ночь – системе не помеха.
БКО «Витебск»
class=»eliadunit»>Бортовой комплекс обороны Витебск – мощный ослепительный РЭБ. При его работе замолкают вражеские радары. Ракеты с инфракрасными головками пролетают мимо Су-25СМ3. Система позволяет приблизиться вплотную к зенитчикам и уничтожить расчёт специальной ракетой Х-58, идущей в сторону сигнала РЛС противника. Если сигнал радаров выключен, дозвуковой «Суперграч» применит обычные бомбы и ракеты. Выброс тепловых ловушек при стрельбе из ПЗРК – также входит в компетенцию этого комплекса. Аналогичный же принцип работы применяется и в Т-14 Армате в активной защите танка «Афганит», в радиусе 100 км, установленные по всему борту датчики, производят замер ионизации воздуха, что предупреждает систему об опасности и выдаёт УФЛ-датчикам координаты запуска всего залпа вражеских ракет или одиночного выстрела из незаметного в засаде ПЗРК. Ответный удар не заставит себя ждать.
Технические характеристики
Общий корпус Су-25 и Су-25СМ3
- Длина — 15 м
- размах крыльев — 14,5 м
- высота — 4,8 м.
- Масса пустого — 9,4 т,
- Масса взлётная — 14,6т
- Масса взлетная максимальная — 19т
- Топливный бак — 3т
- Силовые установки 2ТРД Р195 – 2 единицы, с суммарной тягой 88,3 кН.
- Максимальная Скорость 975 км/ч у поверхности и на высоте.
- Радиус действия 650 км.
- Максимальная дальность полёта 1950км
- Максимальный набор высоты – 10 км
- Десять пилонов для бомб и ракет.
Максимальные перегрузки такие же, как и у лучших истребителей НАТО 6,5 g, но в 1,5 раза хуже отечественных версий. Один пилот.
Броня Су-25СМ3
- люки отсека (носовая часть) – 18мм;
- нижнее бронирование кабины – фронт и борт по 24 мм, спинка и днище по 10 мм;
- Расходный бак стальной, марки АМг 6 – 8 мм днище, тыльная часть 18 мм;
- Маслобак – под защитой титана ОТ41 17 мм;
- Продольные бронеплиты из стали – мотоотсек 5 мм;
- Хвостовая защита АСО – стальная 5мм;
- Лобовое бронестекло ТСК137 – 55 мм;
- Сверху-сзади пилота прикрывает заголовок – сталь 6-17 мм;
- Повышает боевую живучесть пенополиуретановый заполнитель для баков – ППУ-ЭО100.
Вооружение
ГШ30-2
Авиапушка Грязева-Шипунова двуствольная ГШ с мощным для самолётов калибром 30 мм, встроена в носовой части, боекомплект 250 снарядов, скорострельность 300 выс/мин. При 4000 выстрелах нет ухудшения характеристик 1,5-метрового орудий. Применяемые снаряды: осколочно-фугасные либо зажигательные, либо зажигательные трассирующие, а также бронебойно-разрывные и многоэлементные.
Неуправляемые бомбы и неуправляемые ракеты
Применим весь список традиционных бомб ФАБ, подвешиваются 100, 250, 500-килограммовые, для сброса с пилонов Су-25. Запасов на складах хватает, не нужно пока слишком тратиться на советские САБ, БетАБ, РБК, КМГУ, ЗБ, ОДАБ.
Неточные ракеты из пилонных блоков НАРов посыплются градом, шквальным огнём поразят цель. Боевая часть обозначается «С» с приставками 5, 8, 13, 24 и 25, обозначающими назначение боевого заряда, бронебойного, противопехотного, для разрушения укрепрайонов и мостов.
Управляемые бомбы, ракеты
Самые применяемые на сегодня для Су-25 управляемые ракеты Х25МЛ и Х-29Л для наземных и надводных целей, воздушные поражаются Р-73. Шахты с баллистическими ракетами, командные бункеры будут уничтожены корректируемыми бомбами КАБ 500 и 1500.
Су-25СМ3 соответствует требованиям времени, является мощной поддержкой сухопутным войскам, у него перспективное будущее.
class=»eliadunit»>
tehnorussia.su
СУ-25 Википедия
У этого термина существуют и другие значения, см. Грач (значения).| Су-25 | |
|---|---|
| Су-25СМ на столетии ВВС РФ, 2012 год | |
| Тип | штурмовик |
| Разработчик | → ОКБ Сухого |
| Производитель | → «У-УАЗ» → Тбилисский авиазавод |
| Главный конструктор | П. О. Сухой Е. А. Иванов |
| Первый полёт | 22 февраля 1975 года |
| Начало эксплуатации | 1981 год |
| Статус | снят с производства, эксплуатируется |
| Эксплуатанты | ВВС СССР (бывший) ВВС России ВСВС Украины ВВС Беларуси |
| Годы производства | 1978 — 2017 |
| Единиц произведено | около 1 320[1] |
| Варианты | Су-25М1 Су-25Т Су-25УТГ Су-28 |
| Изображения на Викискладе | |
Су-25 (изделие «Т-8», по ификации НАТО: Frogfoot) — советский и российский штурмовик, бронированный дозвуковой военный самолёт. Предназначен для непосредственной под
ru-wiki.ru
Штурмовик — Википедия
Сюда перенаправляется запрос «Боевой самолёт». На эту тему нужна отдельная статья. У этого термина существуют и другие значения, см. Штурмовик (значения). Советский Ил-2 — самый известный штурмовик Второй мировой войныШтурмови́к — боевой летательный аппарат (самолёт или вертолёт), относящийся к штурмовой авиации и предназначенный для непосредственной поддержки сухопутных войск над полем боя, а также для прицельного поражения наземных и морских целей.
Ранее данный тип самолёта, предназначенный для атаки живых целей и имеющий сильное вооружение для стрельбы по наземной поверхности и броню, в соответствии с уставом Красной армии 1928 года, назывался «боевиком»[1].
Штурмо́вка — поражение наземных и морских целей при помощи стрелково-пушечного вооружения (пушек и пулемётов), а также ракет. Такой способ поражения оказывается более пригодным для нанесения ударов по растянутым целям, таким как скопления и особенно походные колонны пехоты и техники. Наиболее эффективны удары по открыто расположенной живой силе и небронированной технике (автомобили, небронированные тягачи и буксируемая ими техника, железнодорожный транспорт). Для выполнения этой задачи летательный аппарат должен действовать на малой высоте без пикирования («бреющий полёт») или с пологим пикированием (под углом не более 30 градусов).
Содержание
- 1 История
- 2 См. также
- 3 Примечания
- 4 Литература
ru.wikipedia.org
какие «Грачи» прилетели в Сирию
Название «Грач» к этому самолету «прилипло» еще со времен войны в Афганистане, где новейший на тот момент штурмовик Су-25 получил первое активное боевое применение еще с 1981 года, хотя в состав ВВС официально вошел лишь в 1986 году. Сходство с одноименной птицей было подмечено – из-за горбинки на «холке» за кабиной пилота. Еще эти штурмовики, как и пернатые грачи, предпочитали работать большей частью в паре, а лучше группой – эффективность боевого применения повышалась. И, как их птичьи тезки червяков, легко «вытаскивали» из земли огневые точки моджахедов – из горных пещер, ДОТов, маневрирующих караванов.
Этот штурмовик, начиная с Афганистана, участвовал во многих войнах и вооруженных конфликтах. И везде получил репутацию эффективного «летающего танка», способного поддерживать действия сухопутных сил своей мощной бомбовой, ракетной и пушечной поддержкой. Неслучайно этот самолет сейчас включен в состав российской воздушной группировки, которая действует в Сирии против боевиков ИГ – более надежного самолета поля боя (СПБ) не существует во всем мире.
«Нынешний Су-25 существенно отличается от своих предшественников, – говорит экс-замглавкома ВВС России генерал-полковник Николай Антошкин. – У него гораздо больший арсенал вооружения и, что немаловажно, большая прицельная дальность, позволяющая поражать наземные цели не входя в зону противовоздушной обороны противника. Впрочем, и «старички» вполне эффективны. Для работы со средних высот для поддержки войск – это великолепный самолет».
Он и правда великолепен и является, пожалуй, лучшим штурмовиком в своем классе – недаром Су-25 прозвали «летающим танком». «Грач» успешно решает три поставленные перед ним задачи. Первая – уничтожение танков, БТР, БМП и САУ (самоходные артиллерийские установки) противника на поле боя, на марше и местах их скопления. Вторая – уничтожение морских целей различных классов: десантные баржи, катера и более крупные цели — фрегаты и эсминцы. Третья — уничтожение авиации сухопутных войск, тяжелых и ударных военно-транспортных самолетов как на земле, так и в воздухе.
Что же представляет собой в боевом плане «Грач»? Штурмовик Су-25 имеет мощный комплекс вооружения. В него входят авиационная 30-мм пушка (единственное штатное вооружение), а также управляемые и неуправляемые ракеты, авиабомбы различных видов. Всего на машину можно установить 32 вида различных вооружений. Штурмовик имеет десять точек подвески – по пять под каждым крылом.
Самолет может использовать более десяти видов неуправляемых авиабомб, весом до 500 килограммов, неуправляемые авиационные ракеты и три вида управляемых ракет. Для использования этого вооружения самолет оснащен лазерным дальномером-целеуказателем. Впрочем, у каждой из его модификаций, а из основных – это модернизированный Су-25СМ и глубоко модернизированный Су-25ТМ (Су-39), появились свои совершенные системы вооружений и навигации.
Из основных ТТХ, которые практически не отличаются от «первоисточника», известно, что этот дозвуковой самолет развивает максимальную скорость в 950 км/ч на высоте в 3 000 метров, при этом его практический потолок — 7 000 метров (без герметического оборудования). Су-25 может взлетать с грунтового аэродрома при длине разбега в 500 метров и садиться на подобный – с длиной пробега (с парашютом) в 600 метров. Дальность полета при перелете — около двух тысяч километров, при боевом применении — чуть менее 500 километров.
Штурмовик имеет большое количество титановых сплавов в основе своей конструкции, что позволило снизить общую массу и при этом предоставить прочность и отличную броневую защиту. Кабина пилота является цельносварной, что повышает безопасность летчика при обстреле. Для повышения живучести машины конструкторами также была продумана система баков, которые не взорвутся даже при попадании в них пуль и осколков. Кроме этого, все системы самолета полностью дублированы, что позволяет продолжать полет даже при отказе одной из них.
Су-25 оснащен силовой установкой, которая состоит из двух двигателей, расположенных по бокам фюзеляжа и защищенных броней, что в свою очередь закрывает и топливные баки. Кроме пассивной защиты, самолет имеет целый комплекс активной защиты, к которой относится система радиоэлектронного противодействия, дипольные отражатели, а также система тепловых ловушек.
Первые машины Су-25 имели силовую установку, которая была представлена двумя турбореактивными двигателями типа Р-25, позволяющими достичь тяги в 4100 кгс. Но вскоре эти двигатели были заменены на более новые и мощные. Двигатель нового класса имел маркировку Р-195 и давал самолету тягу в 4500 кгс. Новые двигатели давали не только больше мощности, но и были менее заметны в инфракрасном спектре, что позволяло лучше укрыть его от радаров противника.
Если сравнивать «Грача» с «Бородавочником», как сами американцы прозвали свой аналогичный штурмовик А-10 «Тандерболт» II, то Су-25 явно превосходит конкурента по многим показателям. Хотя бы вот такой факт – наш штурмовик сейчас находится на вооружении 20 стран, а американский так никто и не приобрел, хотя к нему присматривалась в свое время Турция. И если «Тандерболту», похоже, уже не претендовать на господство в воздухе, то Су-25 в модификациях СМ и ТМ (Су-39), предстоит активная работа в составе фронтовой авиации России еще как минимум до 2020 года.
Су-25, конечно, не сравнить по мировой популярности с автоматом Калашникова, но этот штурмовик хорошо известен и за пределами России – из-за своей огневой мощи в поддержке сухопутных войск при проведении наземных операций и из-за своей чрезвычайной живучести. Авиационный ас Герой Советского Союза Николай Тимофеевич Антошкин справедливо сравнивает его с легендарным штурмовиком Великой Отечественной войны Ил-2, который прославился именно такими же качествами.
«Су-25 стал достойным преемником «летающего танка» штурмовика Ил-2, который немцы прозвали «черной смертью», – не без гордости за современную авиацию говорит Николай Антошкин. – Его нынешнее боевое применение как самолета поля боя в Сирии будет весьма эффективным. Модифицированные самолеты этого класса смогут выполнить те задачи, которые не доступны как истребителям и бомбардировщикам с одной стороны – высотной, так и вертолетам – в непосредственной близости к земле. Здесь штурмовик будет универсальным оружием».
Если вспомнить применение Су-25 в Афганистане, то за восемь лет «Грачи» подтвердили высокую боевую эффективность и высокую живучесть. Тогда было выполнено около 60 тысяч боевых вылетов. Потери составили 23 самолета, при среднем налете на каждый по 2 800 часов. Сбитый штурмовик имел в среднем по 80-90 боевых повреждений. Случалось, что самолеты возвращались на базу со 150 пробоинами в фюзеляже. По этим показателям «Грач» значительно превосходил все другие самолеты, в том числе и американские, применявшиеся во время войны во Вьетнаме.
Автор: Виктор Сокирко
